Использование технологии MHL с телевизором и устройствами, выбор кабеля

Hdmi mhl: что это такое в телевизоре? Это стандартный аудио, видеоинтерфейс, включающий в себя функциональные возможности кабелей Hdmi, microusb, которые требуются для подсоединения техники, отображения информации к ТВ, мониторам, проекторам, аудиотехнике и т.д.), имеющих разрешение Full Hd.

Разделы статьи

Разъем и кабель HDMI

Данный разъем и кабель обеспечивают высокоскоростную передачу видео- и аудиосигнала в цифровом варианте. Изначально данный интерфейс был предусмотрен для воспроизведения на большом экране фильмов в качестве Blue-Ray. Теперь же этот разъем можно встретить почти в любом мультимедийном устройстве: телевизор, монитор, консоль, ноутбук и настольные компьютеры.

В отличие от аналоговых кабелей, HDMI способен обеспечить изображение без потери качества при передаче. В его возможности также входит передача цифрового сигнала для формата 4К. Также в его распоряжении имеется передача звука, что экономит время для подключения отдельного кабеля.

Еще одним достоинством является цена, которая придется по нраву любому потребителю. Нет смысла переплачивать за данный кабель, если его цена превышает 5 долларов. Однако чем длиннее шнур, тем дороже он должен быть. На рынке можно встретить подделку, которая заманит своей ценой, но разочарует качеством изображения и звука.

В большинстве случаев качество передаваемого контента зависит от внутренней структуры кабеля. К сожалению, при покупке кабеля нет никакой возможности наглядно удостовериться в качестве шнура, поэтому приходится уповать на добросовестное отношение производителей. Обычно консультанты знают, из чего изготовлена их продукция.

Реклама

Канал ДНЕВНИК ПРОГРАММИСТА

Жизнь программиста и интересные обзоры всего. Подпишись, чтобы не пропустить новые видео.

Контакты, у которых позолоченное напыление, имеют меньшую износостойкость, чем контакты с напылением из никеля или хрома. Однако золото способно «спасти» контакты от коррозии. Кабель MHL HDMI с золотым напылением стоит приобретать только в том случае, если планируется эксплуатация в помещении с повышенной влажностью.

Длина кабеля тоже играет немаловажную роль, так как без усилителя есть большой шанс потери качества передаваемого изображения. При покупке лучше поинтересоваться у продавца, с каким качеством работает тот или иной шнур. Если нет возможности спросить про данную проблему, то стоит обратить внимание на толщину кабеля — чем длиннее шнур, тем больше она должна быть. Идеальными показателями, которые указывают на качество шнура при его длине, считаются следующие:

  • Длина 5 метров — толщина 7 миллиметров (28AWG).
  • 10 метров — 8 миллиметров (26AWG).
  • 15 метров — 9 миллиметров (24AWG).
  • 20 метров — 10 миллиметров (22AWG).
  • Экранирование также важно для кабеля, потому что оно защищает его от воздействий статического типа. Для подавления высокочастотных внешних помех используется специальный ферритовый фильтр. Он выглядит как цилиндрическая конструкция на кабеле, расположенная ближе к штекеру.

    Что такое HDMI

    HDMI это порт (интерфейс), по специальному протоколу между двумя устройствами в которых стоят порты HDMI передаётся видео. Есть два типа портов. HDMI out (выход HDMI), устанавливается в устройствах которые передают видео (пример плеер или компьютер) и HDMI in (вход HDMI, HDMI вход) стоят в устройствах принимающих видео (телевизоры, мониторы).

    Для защиты информации от копирования применяются специальные алгоритмы кодирования пример HDCP 2.2. Видео после преобразования в стандарт HDMI дополнительно поступает на чип кодирования и уже с него попадает на выход устройства. Телевизор раскодирует сигнал. Кодирование работает не всегда например зачем вам кодировать видео с компьютера. Контент который воспроизводиться имеет метку, по которой устройство воспроизведения определяет необходимость кодирования.

    При изучении разъёмов которые находятся на телевизоре, указано наличие например 4 HDMI разъёма, HDMI in (HDMI вход). При более детальном изучении оказывается что разъёмы HDMI, например на телевизорах samsung имеют в скобках и дополнительную маркировку STB, DVI, ARC, MHL, что это? И зачем применяется такое обозначение.

    Как правило все разъёмы в телевизоре имеют абсолютно одинаковую функциональность и деление на типы (STB, MHL, ARC, DVI) есть чисто условное (кроме MHL) и предназначено для облегчения выбора пользователю куда, что включить, например видеоплеер. Для того что бы разъёмы имели разное назначение, один например разъём должен быть стандарта 1.3, а другой 1.4 только в этом случае они будут иметь различную функциональность. Хотя в некоторых производителей действительно встречаются в одном телевизоре различные версии HDMI.

    MHL-это дополнительный протокол передачи видео от мобильных устройств к телевизору. Преобразование протокола передачи USB в HDMI). Если HDMI не поддерживает протокол MHL видео возможно передать с использованием активного адаптера. В связи с дальнейшим развитием Smart возможностей телевизоров практически не используется. Сейчас можно без шнурков включить через сеть WiFi клонирование экрана телефона на телевизор.

    Стандарт HDMI зависит от типа применяемого контроллера для обработки сигнала (версия HDMI).

    Более детально о стандартах HDMI можно ознакомится в статье

    Назначение разъёмов в телевизорах

    Достоинства функции HDMI

    У рассматриваемой технологии HDMI бесспорно есть ряд определенных достоинств:

    • Компактность используемой технологии. Всего один кабель дает возможность передавать все современные виды медиафайлов. Процесс просмотра качественной картинки и отличного звука не омрачается большим количеством проводов, которые имеют свойства путаться, теряться и занимать много свободного пространства.
    • С помощью всего одного провода можно превратить обычный телевизор в инновационный домашний кинотеатр, который, к тому же, очень мобилен. То есть разобрать конструкцию можно легко и быстро в любое время.
    • Мульимедийную систему легко перевести в полностью цифровой вид.
    • Как и любая технология, HDMI ARC постоянно развивается. Выпускаются новые версии разработок, которые, к счастью, совместимы со всеми предыдущими моделями.
    • Высокая частотность передачи изображения создает картинку высокого качества.
    • Процесс подключения к телевизору происходит очень быстро, так как он интуитивно понятен, а иногда вообще происходит автоматически.
    • Для управления HDMI ARC нужны всего лишь пара кнопок на пульте.

    SlimPort

    Ближайший к MHL конкурирующий стандарт — разработка компании Analogix под названием SlimPort, которая, в свою очередь, основана на технологии DisplayPort, разработанной ассоциацией VESA.

    Возможности SlimPort очень близки к спецификациям MHL: поддерживается передача 4K видео и 8-канального звука.

    По своему принципу работы SlimPort также практически неотличим от MHL: в качестве входа на смартфоне используется разъём micro-USB, а для подключения монитора или телевизора с поддержкой DisplayPort или HDMI потребуется специальный переходник, аналогичный тем, что используются с MHL.

    Также существует SlimPort переходник с micro-USB на VGA, но это, скорее, экзотика, хотя кому-то может и пригодится.

    Несмотря на такое количество сходств, разница между стандартами всё-таки есть. Во-первых, SlimPort не требует внешнего питания для смартфонов. Во-вторых, посредством SlimPort изначально реализована возможность работы USB-хоста — соответствующие устройства можно подключать непосредственно к переходнику SlimPort-HDMI. Ну, и в-третьих, SlimPort, равно как и DisplayPort, в отличие от HDMI, свободен от каких-либо патентных выплат.

    Важно отметить, что SlimPort несовместим с MHL (несмотря на использование одного и того же разъёма micro-USB) и имеет меньшее распространение.

    На данный момент этот стандарт используется в последних устройствах линейки Nexus, в том числе Nexus 4, Nexus 5 и Nexus 7 (2013), а также некоторых хромбуках.

    Разновидности HDMI

    Самый распространенный вариант данного кабеля способен передавать изображение только в стандарте 720 или 1080. Используется кабель стандартного типа только в домашних условиях, где нужно работать с нетребовательными устройствами.

    Высокоскоростной вариант предназначен для передачи данных с поддержкой трехмерного изображения и звука в высоком качестве.

    Стандартный кабель может быть с возможностью выхода в интернет. С простым кабелем подключение к интернету будет работать по следующей схеме:

    Модем — Кабель Ethernet — Плеер/Приставка — Простой HDMI — Телевизор.

    С кабелем Ethernet HDMI можно напрямую подключаться к телевизору.

    HDMI кабели автомобильного стандарта используются специалистами для установки системы мультимедиа.

    WiDi

    Технология Wireless Display или, сокращённо, WiDi, разрабатываемая компанией Intel, подана в качестве альтернативы Miracast и, начиная с версии WiDi 3. 5, с ним совместима. Характеристики передаваемого видео- и аудиопотоков также очень близки к Miracast: максимально разрешение видео 1080р и 5.1-канальный объёмный звук.

    Работающий “поверх” Wi-Fi WiDi часто встречается в современных ноутбуках с процессорами Intel, но на рынке смартфонов и планшетов пока не приобрёл широкого распространения, прежде всего, из-за того, что таких гаджетов с процессорами x86 на полках магазинов пока не очень много.

    AirPlay

    AirPlay — проприетарная технология, которая была разработана компанией Apple только для собственных устройств, которые могут служить передатчиками контента. Принимать и воспроизводить контент можно либо через ТВ-приставку Apple TV, либо с помощью одного из множества совместимых устройств (среди которых есть медиаплееры, и музыкальные центры, и множество других гаджетов), которые сертифицирует сама Apple. Никакой дополнительной настройки со стороны пользователя при этом не потребуется — достаточно, чтобы оба устройства находились в одной локальной сети.

    Изначально протокол AirPlay позволял только передавать видео- и аудиофайлы из соответствующих приложений на iPhone или iPod, но с внедрением технологии AirPlay Mirorring, которая впервые появилась в iPad 2 и iPhone 4S, стало возможным отображение на большом экране непосредственной картинки с дисплея смартфона или планшета. Это, к примеру, позволяет играть на большом дисплее, показывать презентации, работать с документами и выполнять множество других ранее недоступных действий.

    Mirrorlink и CarPlay

    В перечне упомянутых технологий особняком стоят протоколы Mirrorlink и CarPlay. Они, хоть и служат для подключения смартфонов к внешним дисплеям, предназначены не для использования с телевизором дома или на работе, а для связи с бортовой системой автомобиля.

    Mirrorlink — общедоступный стандарт, который могут использовать производители смартфонов на любых платформах. Подключение к автомобилю осуществляется с помощью USB-кабеля, а на экране бортового компьютера при этом может отображаться как просто изображение с дисплея смартфона, так и оптимизированные для использования в автомобиле приложения.

    Аналогичным образом работает CarPlay, за исключением того, что эта технология, как и AirPlay, строго проприетарна, и доступна только для мобильных устройств Apple, работающих под управлением iOS. При подключении iPhone или другого совместимого устройства к автомобилю становится доступным ряд адаптированных приложений, в том числе телефон, карты, сообщения и музыка. Управлять программами можно несколькими способами, в зависимости от того, предусмотрел ли их производитель автомобиля — с помощью сенсорного экрана бортового компьютера, с помощью кнопок на руле и приборной панели, либо голосом с помощью Siri.

    Появление на рынке большого количества автомобилей с поддержкой Mirrorlink и Carplay стоит ожидать уже во второй половине 2014 года, а в дальнейшем внедрять поддержку этих протоколов намерено всё больше автоконцернов.

    Типы разъемов и адаптеров

    Первый тип является самым распространенным, так как присутствует практически во всех цифровых устройствах.

    Тип Mini HDMI используется в фотоаппаратах, планшетах, а также в других различных портативных гаджетах. К такому типу можно отнести и кабель micro HDMI.

    Осуществить подключение по кабелю HDMI к мобильным устройствам и телевизору можно с помощью специальных адаптеров MHL-USB-HDMI. Выглядят они как прямоугольная конструкция, у которой входной разъем HDMI, а от него идет небольшой шнур со штекером microUSB.

    Стандарты технологии MHL

    На сегодняшний день самые современные гаджеты снабжают разъемом MHL 3.0, который, во-первых, позволяет передавать данные намного быстрее, во-вторых, способен поддерживать и передавать фото-, видеофайлы в разрешении Ultra HD (3840×2160 пикселей) либо 4К,а также воспроизводить и передавать многоканальные аудиофайлы Dolby 7.1 Surround Sound. Кроме того, интерфейс данной версии предусматривается возможность использования нескольких дисплеев. Например, подключение к планшету двух мониторов, телевизора с возможностью HDTV, аудиосистемы и т. д. Стандарт MHL 3.0 может подключать различные периферические устройства, такие как мышь или клавиатура. Благодаря этому телевизор можно будет использовать как огромный монитор или планшет (особенно если телевизор обладает не только HDTV, но и сенсорным экраном). Кроме того, сам смартфон, со встроенным стандартом Samsung MHL 3.0 может потреблять энергию от устройства с мощностью не более 10 Ватт даже через adapter.

    Все остальные, более старые смартфоны или планшеты, обладают классической версией MHL 2.0, которая может поддерживать только фалы с разрешением не больше чем 1920х1080 пикселей. Кроме того, таким же стандартом обладают и многие адаптеры, представленные на сегодняшний день на рынке технологий.

    Преимущества подключения

    Итак, помимо возможности передавать видео в высоком разрешении, MHL USB HDMI может обеспечить трансляцию звука в качестве 7.1. Также во время подключения смартфона к телевизору или к другому экрану устройство будет заряжаться.

    Что интересно, MHL технология не имеет крепкой привязки к интерфейсу microUSB — это расширение работает с любым устройством, поддерживающим данный диапазон, но при помощи переходника.

    Как пользоваться подключением MHL HDMI

    Для начала стоит понять, что не все смартфоны могут поддерживать данную технологию. Именно поэтому стоит скачать приложение Checker for MHL, которое позволит просмотреть смартфон на наличие этой возможности.

    Чтобы скачать приложение для подключения MHL HDMI, нужно зайти в маркет и ввести в поисковую строчку запрос. После этого вам приложение выдаст результаты поиска. Для работы понадобится то приложение, у которого иконка в виде зеленого монитора. Приложение весит менее 3 Мб.

    После установки необходимо запустить приложение и начать проверку наличия технологии для подключения micro HDMI MHL. По окончании проверки приложение выдаст результат, от которого нужно отталкиваться.

    Далее можно приступать к самому подключению. Начать стоит с включения телевизора и выбора внешнего подключения. После этого нужно подключить кабель от телевизора к смартфону, и дело сделано. Теперь можно пользоваться телевизором через смартфон, то есть все манипуляции, осуществляемые на гаджете, будут отображаться на телевизоре. То же самое можно делать и с пультом. При подключении кабеля HDMI MHL смартфон будет заряжаться.

    Источник

    Super MHL

    Консорциум недавно представил новую технологию, которую собирается использовать в гаджетах и другой электронике от компаний, входящих в него. Такой стандарт во многом превзойдет свои более ранние версии, что чисто в технических данных является большим плюсом, но обладает и достатком в использовании. Дело в том, что для того чтобы обеспечить новые возможности, компаниям пришлось разработать и немного другие разъемы. А это, в свою очередь повлечет необходимость покупать специальные адаптеры и переходники, чтобы можно было объединить смартфоны будущего с данными разъемами и уже устаревшие приборы. Кстати, стоит отметить, что такие разъемы уже начали использовать.

    Но давайте разберемся детальней, какие преимущества получил новый стандарт, а также чем он отличатся от интерфейса других версий.

    Особенность Super MHL MHL 3 MHL 2 MHL 1
    Максимальное разрешение 8K Ultra HD (4K) Full HD Full HD
    Частота кадров 120 30 60 60
    3D аудио есть нет нет нет
    Управление пультом Да, в том числе смартфоны, планшеты, плееры, телевизры, приставки и т. д. да да да
    Мощность зарядки 40 10 7.5 2.5
    Разъемы Super MHL, Micro USB, USB Type-C, Proprietary, HDMI Type A Agnostic Agnostic Agnostic
    Количество дисплеев 8 4 1 1

    Назначение hdmi mhl в ТВ

    Вход mhl обеспечивает передачу качественного уровня разрешения, может зарядить устройство при необходимости. Данный разъём создан консорциумом. Технология даёт возможность выбрать устройство в качестве домашнего телевидения-кинотеатра, служить источником Full Hd-сигнала, который посылается на определённый прибор. При этом данное устройство может не поддерживать передачу данных. Во многих случаях может быть достаточно входа в HDMI.

    Как происходит подключение через представленный разъём

    Важно: Чтобы подключить mhl можно применять 2 типа проводов:

    • пассивный;
    • активный. Пассивный провод со входами microusb, hdmi требуется для подсоединения техники к приборам с функциями mhl, это позволяет обеспечить функциональность стандарта. Кабель требуется для осуществления различных функций. Для этого необходимо просто его соединить.

    Активный провод mhl имеет вход microusb для того, чтобы подсоединить зарядку, совмещать с приборами отображения, которые имеют вход hdmi, но у них нет данного разъёма. В любом устройстве должен быть кабель mhl. При этом для качественной работы к активному проводу необходимо подсоединить технику, а также питание (usb шнур).

    Без подсоединения источника питания (5V, 1А и больше) сигнала на разъёме не образуется. В данном случае, осуществлять управление системой пультом от ТВ невозможно. Вместо провода можно применять зарядку, у него есть вход microusb для того, чтобы осуществить необходимое питание устройства. Чтобы подключить устройство через вход, рекомендуется прочитать инструкцию по эксплуатации техники.

    В любом устройстве можно обнаружить то, что порт hdmi2 имеет различные функциональные возможности. В том случае, если возникли проблемы при подключении к проводу, то можно выполнить настройку параметров в ТВ, чтобы подсоединить его. Также следует учитывать и то, что для устаревших моделей техники HDMI, порт будет функционировать из-за обратной совместимости, но определённые порты имеют различные функции.

    Важно: Если вы подсоедините прибор со старым портом, качество изображения будет низким.

    Поддержка форматов звука ARC и EARC
    Function HDMI-ARC HDMI-eARC
    Cable Used HDMI HDMI with Ethernet
    StereoSupport Yes Yes
    Compressed 5.1 Yes Yes
    Uncompressed 5.1 No Yes
    Uncompressed 7.1 No Yes
    High Bitrate & object based up to 192 kHz, 24 bit (Dolby Atmos, DTS) No Yes
    Maximum Audio Bandwidth 1 Mbit/s 37Mbit/s
    Discovery CEC eARC data channel
    eARC Capability CEC eARC data channel
    Lip Sync Correction Optional Mandatory
    TV Mutes &Controls Volume Yes Yes
    Powering TV Powers Adio Device Yes Yes
    ARC Fallback No Yes

    В новом стандарте HDMI 2. 1 появилось новое обозначение обратного звукового канала eARC. В чём отличие eARC, увеличена пропускная возможность порта HDMI и обратно стало возможным передавать не только звук 7.1 но и звук формата Dolby и DTS.

    Примечание для поддержки всех функций стандарта HDMI 2.1 необходимо новый кабель стандарта 2.1

    Виды кабелей для устройств MHL

    Для того чтобы подключить к воспроизводящему устройству с функцией HDTV Samsung MHL, встроенный в планшет или телефон, используются 2 вида кабелей:

    • Пассивный кабель обладает разъемом HDMI и Micro USB. С его помощью можно подключить мобильный гаджет к другому устройству, которое также поддерживает данную технологию, имеет соответствующий видеовыход и может обеспечить все функции, в том числе HDTV. Для такого кабеля не требуются какие-либо дополнительные условия. Достаточно просто соединить их между собой.

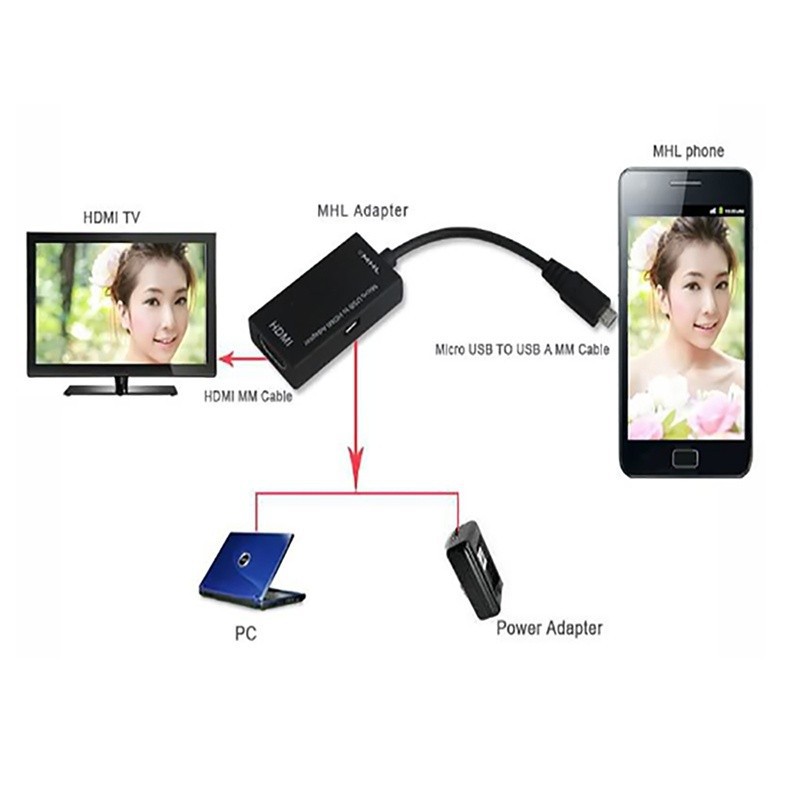

    • Активный кабель, как и пассивный, обладает разъемом HDMI и двумя разъемами Micro USB. При помощи данного кабеля можно соединить планшет или смартфон с технологией Samsung MHL с другим прибором, обладающим только HDMI и HDTV. При этом воспроизводящее устройство, например, телевизор, должен поддерживать этот стандарт. Для корректной работы нужно своими руками подключить и зарядку через разъем USB, иначе на выходе сигнала HDMI не будет. Кроме того, при таком подключении вы не сможете управлять системой при помощи дистанционного пульта управления.

    Активный кабель может заменить adapter. Такой адаптер напоминает собой переходник, который обладает разъемом HDMI и Micro USB. Для чего используется один и другой порт мы уже говорили, поэтому подключить adapter своими руками не составит большого труда. В один из портов вставляется шнур для зарядки, а в другой шнур к телевизору или другому принимающему устройству. Благодаря адаптеру подключение будет происходить намного проще, а изображение с планшета будет полностью дублироваться на экран. Кроме того, в данном случае не требуется ничего, кроме разъема HDTV, HDMI в телевизоре или другой технике.

    ПРОТОКОЛЫ OTG И MHL ДЛЯ ANDROID УСТРОЙСТВ: ЧТО ЭТО ТАКОЕ?

    Читая спецификации современных мобильных устройств, многие нередко натыкаются на странные аббревиатуры и не понимают, что они означают. Избавить вас от этого непонимания мы и попытаемся, рассказав о таких современных технологиях, как OTG и MHL.

    OTG: мобильный гаджет превращается…

    Смартфоны и планшеты последнего поколения, работающие на базе ОС Android, поддерживают протокол OTG (On-the-Go). Этот протокол появился как ответ на резко возросшую потребность в надежном соединении устройств без их подключения к компьютеру. Он является хорошей альтернативой Wi-Fi и Bluetooth в случаях, когда необходимо передать большой объем информации. К тому же, OTG позволяет подключать к смартфонам и планшетам различные мобильные гаджеты.

    По сути OTG представляет собой внешний USB-порт, подключаемый к устройству через разъем microUSB. Благодаря ему к смартфону и планшету можно подключить любые периферийные устройства, поддерживающие USB 2.0 или 3.0. А сам смартфон (планшет) можно превратить в хост, питающий подключенные гаджеты. Нужно понимать, что OTG — это функция смартфона, а не кабеля.

    Какие же гаджеты можно подключить к смартфону (планшету)? Список весьма внушителен:

    • мышь и клавиатура;
    • джойстик PS3;
    • USB-флешка;
    • кардридер;
    • DSLR камера;
    • адаптер USB-to-Ethernet;
    • цифровой фотоаппарат;
    • сканер штрих-кодов.

    Компания Райтскан предлагает специализированные сканеры, поддерживающие технологию OTG: модель GENERALSCAN X3 и модель GENERALSCAN X5.

    Таким образом, благодаря протоколу OTG ваш смартфон или планшет может приблизиться по своим функциональным возможностям к полноценному компьютеру, который позволяет управлять периферийными устройствами непосредственно со смартфона.

    MHL: смотрим видео в высоком разрешении

    Протокол MHL (MobileHigh-DefinitionLink) — еще один популярный стандарт, который сумел объединить в себе преимущества интерфейсов HDMI и MicroUSB. Это аудио-видео интерфейс, который позволяет подключать смартфоны и планшеты к мониторам и телевизорам, поддерживающим формат высокого разрешения FullHD. Более того, разъем дает возможность заряжать мобильный гаджет.

    Подключение смартфона (планшета) к HDTV — отличное решение для просмотра видео и фото на большом экране, игры в игре, серфинга в интернете и работы с другими приложениями телефона через экран монитора или телевизора.

    Технология MHL только развивается, но уже сейчас может предложить пользователям:

    • компактные размеры;
    • возможность работы с разъемами любого дизайна.

    Однако следует учитывать, что современные устройства со стандартом MHL нуждаются в адаптаре для переформатирования сигнала в стандарт HDMI. Связано это с тем, что большинство телевизионных панелей не поддерживает стандарт MHL.

    МХЛ — что это такое и как его использовать

    HDMI является стандартным протоколом проводного аудио / видео соединения для домашнего кинотеатра.

    • HDMI объединяет цифровое видео высокого разрешения (которое включает в себя 4K , 3D и 8K в зависимости от версии) и аудио (до 8 каналов) в одном соединении, уменьшая количество кабельных помех.
    • HDMI может отправлять сигналы управления между подключенными устройствами. На это ссылаются под несколькими именами в зависимости от производителя (Sony Bravia Link, Panasonic Viera Link, Sharp Aquos Link, Samsung Anynet + и т. Д.), Но его общее название — HDMI-CEC .
    • Еще одна особенность HDMI — Audio Return Channel . Это позволяет одному кабелю HDMI передавать аудиосигналы в обоих направлениях между совместимым телевизором и ресивером домашнего кинотеатра или звуковой панелью, что устраняет необходимость в отдельном аудиоподключении от телевизора к ресиверу домашнего кинотеатра.

    Введите МХЛ

    Еще один способ расширить возможности HDMI — использовать MHL или Mobile High-Definition Link .

    MHL позволяет некоторым устройствам , таким как смартфоны и планшеты, подключаться к телевизорам или домашним кинотеатрам через вход MHL-HDMI.


    Пример входа MHL HDMI.

    МХЛ 1,0

    MHL ver 1.0 , представленная в июне 2010 года , поддерживает передачу видео высокой четкости с разрешением до 1080p и 7.1-канального объемного звука PCM с совместимого портативного устройства на приемник телевизора или домашнего кинотеатра через разъем mini-HDMI на портативном устройстве и полноразмерный разъем HDMI на устройстве домашнего кинотеатра с поддержкой MHL.

    Порт HDMI с поддержкой MHL также подает питание на ваше портативное устройство (5 вольт / 500 мА), поэтому вам не нужно расходовать заряд аккумулятора для просмотра фильма или прослушивания музыки.

    Если вы не используете порт MHL / HDMI для подключения портативных устройств, вы все равно можете использовать его как обычное соединение HDMI для других компонентов вашего домашнего кинотеатра, таких как проигрыватель дисков Blu-ray.

    Консорциум МХЛ

    Если у вас есть смартфон или другое устройство с поддержкой MHL, но телевизор не имеет входа MHL-HDMI, вы можете использовать совместимый адаптер или док-станцию ​​для их подключения.

    Консорциум МХЛ

    МХЛ 2.0

    Представленный в апреле 2012 года, он позволяет заряжать устройства от 4,5 Вт при 900 мА до 7,5 Вт при 1,5 А, а также добавляет 3D-совместимость.

    МХЛ 3.0

    В августе 2013 года MHL анонсировала версию 3.0, в которой добавлено следующее.

    • Поддержка входного сигнала 4K (Ultra HD / UHD) до 30 к / с (2160p / 30)
    • Поддержка 7.1-канального объемного звука Dolby TrueHD и DTS-HD .
    • Одновременный доступ к высокоскоростному каналу данных.
    • Улучшенный протокол удаленного управления (RCP) с поддержкой внешних устройств, таких как сенсорные экраны, клавиатуры и мыши.
    • Мощность и зарядка до 10 Вт.
    • Совместимость с HDCP 2.2 .
    • Поддержка нескольких одновременных дисплеев (до 4K мониторов или телевизоров).
    • Обратная совместимость с предыдущими версиями MHL 1.0 и 2.0 (включая физические соединения). Однако устройства с версиями 1.0 или 2.0 MHL могут не иметь доступа к возможностям версии 3.0.

    Интеграция MHL с USB

    Протокол соединения консорциума MHL версии 3 также предназначен для интеграции с платформой USB 3.1 через разъем USB Type-C . Это называется альтернативным режимом MHL (это означает, что разъем USB 3.1 Type-C совместим с функциями USB и MHL).

    MHL Alt Mode позволяет передавать видео с разрешением до 4K Ultra HD, многоканальным объемным звуком (включая PCM , Dolby TrueHD, DTS-HD Master Audio ), а также обеспечивает одновременное аудио / видео MHL, данные USB и питание для подключенного портативного устройства. устройства, использующие разъем USB Type-C для совместимых телевизоров, ресиверов для домашнего кинотеатра и ПК, оснащенных портами USB Type-C или полноразмерным HDMI (через адаптер). Порты USB с поддержкой MHL можно использовать для функций USB или MHL.

    Еще одной дополнительной функцией MHL Alt Mode является протокол дистанционного управления (RCP), который позволяет управлять источниками HML, подключенными к совместимым телевизорам, через пульт дистанционного управления телевизора.

    Продукты, использующие MHL Alt Mode, включают избранные смартфоны, планшеты и ноутбуки, оснащенные разъемами USB 3.1 Type-C.

    Чтобы сделать адаптацию более гибкой, доступны кабели с разъемами USB 3.1 типа C на одном конце и разъемами HDMI, DVI или VGA на другом конце, что позволяет подключать большее количество устройств. Также можно использовать стыковочные устройства для совместимых портативных устройств, в том числе совместимых с MHL Alt Mode разъемами USB 3.1 Type-C, HDMI, DVI или VGA.

    Решение о внедрении MHL Alt Mode для конкретного продукта определяется производителем продукта. То, что устройство может быть оснащено разъемом USB 3.1 Type-C, не означает, что оно автоматически поддерживает режим MHL Alt Mode.

    Если вам нужна такая возможность, найдите обозначение MHL рядом с разъемом USB на устройстве-источнике или устройстве-получателе. Если вы используете вариант подключения USB Type-C к HDMI, убедитесь, что разъем HDMI на вашем устройстве назначения помечен как совместимый с MHL.

    HDMI Консорциум

    Супер МХЛ

    Консорциум MHL продвинул приложение MHL с Super MHL , который расширяет возможности MHL в инфраструктуру 8K .

    Вот что обеспечивает соединение Super MHL:

    • Возможность передачи видео 8K 120fps.
    • Расширенная поддержка 48-битного Deep Color и BT.2020 Color Gamut.
    • Поддержка высокого динамического диапазона (HDR) .
    • Поддержка расширенных аудиоформатов объемного звука, включая Dolby Atmos® , DTS: X и Auro 3D audio , а также поддержка режима только аудио.
    • Один пульт дистанционного управления для нескольких устройств MHL (телевизор, AVR, Blu-Ray плеер, STB).
    • Мощность зарядки до 40 Вт.
    • Возможность множественного отображения из одного источника.
    • Обратная совместимость с МХЛ 1, 2 и 3.
    • Поддержка MHL Alt Mode для спецификаций USB Type-C.

    Соединение SuperMHL (вверху) — USB 3.1 Type-C (внизу) — не в масштабе.
    Изображения предоставлены Консорциумом MHL и Lattice Semiconductor
    Сравнение версий МХЛ
    Набор функций MHL МХЛ 1 МХЛ 2 МХЛ 3  superMHL
    Максимальное разрешение 1080p 1080p 4K / 30 8K / 120
    HDR и BT2020 Цветовая гамма       Икс
    До 8 (7.1) аудио каналов Икс Икс Икс Икс
    Dolby TrueHD / DTS-HD Master Audio     Икс Икс
    Dolby Atmos / DTS: X       Икс
    Контроль МХЛ (RCP) Икс Икс Икс Икс
    Зарядка 2,5 Вт 7,5 Вт 10 ватт 40 ватт
    Защита от копирования (HDCP) версия 1.4 версия 1.4 версия 2.2 версия 2.2
    Поддержка нескольких дисплеев     до 4 мониторов или телевизоров до 8 мониторов или телевизоров
    Соединители Адаптационные Адаптационные Адаптационные Фирменный супер MHL, USB Type-C, Micro USB, HDMI Type A.

    Что такое поддержка mhl в смартфоне. HDMI in, HDMI ARC, HDMI STB, HDMI DVI, HDMI MHL, что это за порты, назначение, описание, различия

    В технических характеристиках моего телефона сказано:
    «Порт micro-USB 2.0 с поддержкой интерфейса MHL.
    Необходим специальный кабель для подключения по HDMI.»
    Что такое MHL и как подключить?

    Технология Mobile High Definition Link (MHL) мобильного аудио-видео интерфейса объединяет в себе функциональность интерфейсов HDMI и MicroUSB, и служит для непосредственного подключения мобильных устройств к телевизорам и мониторам, поддерживающим высокое разрешение Full HD.

    Благодаря MHL мобильный телефон или планшет в состоянии стать «сердцем» домашнего театра.
    Спецификация MHL позволяет передавать видео 1080р при 60 кадрах в секунду, а также 7.1-канальный цифровой звук.

    Покупая современный смартфон или планшет, можно быть уверенным в том, что он в состоянии обеспечить воспроизведение видео высокого разрешения в оптимальном качестве.
    Если же мобильное устройство имеет MicroHDMI, то можно и не задумываться о подобном функционале.

    Есть, впрочем, у варианта с трансляцией сигнала по HDMI один заметный минус: мобильное устройство, будь то планшет или смартфон, очень быстро разряжается под такой серьезной нагрузкой, как воспроизведение видео высокого разрешения.

    Для подключения MHL могут использоваться два вида кабелей: пассивный и активный.

    Пассивный кабель MHL с разъемами MicroUSB и HDMI служит для подключения мобильных устройств с MHL к устройствам отображения (мониторам и телевизорам) с поддержкой MHL и обеспечивает полную функциональность стандарта.

    Список совместимого с MHL оборудования пока выглядит не очень уж объемно, но будем надеяться, что только пока.
    Среди телевизоров поддержку MHL можно встретить, например, в моделях LG (например, 47LM8600), Samsung (например, 46ES8000), Sony (KLV-40EX430), Sharp и Toshiba, мониторы Samsung S27B750VS, LG серии IPS7 и другие.

    Активный кабель MHL предусматривает дополнительный разъем MicroUSB для подключения адаптера питания и совместим с любыми устройствами отображения, имеющими порт HDMI и не имеющих поддержку MHL.
    Без подключения внешнего источника питания (5V, 1A и выше) сигнала на выходе HDMI не будет.

    Иногда при подключении необходимо перезагрузить телефон.
    Недостатком является невозможность управление смартфоном с пульта ДУ телевизора.

    Вместо активного кабеля можно использовать адаптер MHL, имеющий также встроенный разьем MicroUSB для дополнительного питания.

    Технология MHL позволяет одновременно просматривать мобильный контент на большом экране монитора (телевизора) с полноценным воспроизведением звука и заряжать батарею подключенного мобильного устройства.

    Для MHL не нужны никакие настройки и драйвера, в «начинке» мобильного устройства за кодирование и передачу данных отвечает специальный чип.

    MHL, как и любой стандарт передачи данных может быть реализован в различном физическом виде.

    Сейчас наиболее популярен в мобильных устройствах разъем MicroUSB, но в будущем, возможно, MHL будет привязан к другому разъему, если он наберет достаточную популярность.

    Драйвер AMD Radeon Software Adrenalin Edition 19.9.2 Optional

    Новая версия драйвера AMD Radeon Software Adrenalin Edition 19.9.2 Optional повышает производительность в игре «Borderlands 3» и добавляет поддержку технологии коррекции изображения Radeon Image Sharpening.

    Накопительное обновление Windows 10 1903 KB4515384 (добавлено)

    10 сентября 2019 г. Microsoft выпустила накопительное обновление для Windows 10 версии 1903 — KB4515384 с рядом улучшений безопасности и исправлением ошибки, которая нарушила работу Windows Search и вызвала высокую загрузку ЦП.

    Mobile High-Definition Link или MHL — стандарт интерфейса, который объединяет в себе функциональность разъема MicroUSB и интерфейса HDMI. Для чего он нужен? Позволяет подключать мобильные устройства к мониторам или телевизорам, выводя картинку в отличном качестве. Так что если вы собираетесь подключить смартфон к телевизору, чтобы вывести изображение с первого на последний, оптимальный вариант — воспользоваться технологией MHL.

    Подключение осуществляется с помощью MHL-переходника. Вот один из примеров — фирма kebidu:

    Большинство переходников требуют дополнительного питания, хотя есть и такие, которые работают без дополнительного питания.

    Переходники недорогие, их можно купить во многих магазинах электроники. Но стоит ли? Дело в том, что не все смартфоны Андроид поддерживают технологию MHL. Вопрос — как узнать, что в устройстве есть поддержка этой технологии?

    Некоторые пользователи ссылаются на сайт MHL (mhltech.org/devices.aspx?tid=1), где можно посмотреть список устройств, поддерживающих MHL. Однако на момент написания статьи в списке нет многих современных моделей смартфонов, которые точно поддерживают MHL. Как быть?

    Можно попробовать установить checker MHL, то есть приложение для проверки поддержки MHL. Открываете Play Market.

    В поиске пишете mhl checker , нажимаете на кнопку поиска.

    Выбираете из списка, пусть будет Checker for MHL (HDMI). Устанавливаете.

    Запускаете. Нажимаете на кнопку Check MHL (HDMI).

    Видите, может ли ваше устройство поддерживать технологию или нет. В нашем примере может.

    Однако в отзывах к подобным приложениям можно найти сообщения о том, что те ошибаются. Так ли это или нет, сказать сложно, так что решать только вам. На наш взгляд, единственный верный способ проверить, имеется ли поддержка MHL на смартфоне, это воспользоваться переходником и подключить смартфон к ТВ.

    Mobile High Definition Link (или просто MHL ) – технология, с помощью которой осуществляется передача изображения, имеющего высокую степень разрешения, на экран телевизора или компьютер. MHL – кабелями пользуются те, кто имеет в своем распоряжении смартфоны и планшетные компьютеры компаний Samsung , LG , Sony или Nokia . Большинство остальных людей либо вообще не слышали о таком способе передачи «картинки», либо имеют об этом весьма смутное представление.

    Что такое стандарт MHL?

    Чтобы лучше понять, что собой представляет способ передачи информации MHL , надо посмотреть на другой стандарт – HDMI , который используется при подключении к ТВ-приемнику проигрывателя DVD Blue-ray . Стандарт MHL похож по своей сути, но только он предназначен для соединения с телевизором мобильных устройств.

    Описываемая технология – это «детище» объединения программистов и конструкторов нескольких брендов — Nokia , Toshiba , Samsung и Silicon Image . MHL -кабель, созданный для этого формата, имеет 5 контактов в своем разъеме. Это позволяет передавать на большой экран видео и звуковую информацию, имеющую разрешение 1080 пикселей/дюйм, частотой 192 кГц и круговым коэффициентом звучания 7.1. MHL -коннекторы имеют небольшую длину, а сигнал, передаваемый с его помощью, может быть преобразован в сигнал HDMI .

    Если устройство имеет в своем оснащении технологию MHL , это не обязывает пользователя пользоваться только ей. С помощью имеющихся в разъеме пяти контактов данная технология может быть встроена в разные кабеля и разъемы для передачи аудио и видеосигналов через гаджеты разных брендов.

    Работа над стандартом MHL продолжается, и в планах его разработчиков расширение функциональных возможностей. В частности, в перспективе должна появиться функция управления телевизором дистанционно, посредством смартфона или планшета. Кстати, во время соединения мобильного устройства с ТВ-аппаратом, оснащенным MHL , гаджеты параллельно пополняют заряд своей аккумуляторной батареи.

    Где можно встретить технологию MHL?

    Если заняться поиском в интернете устройств, имеющих у себя возможность передачи данных с помощью MHL , то их можно найти достаточное количество. Особенность данной технологии в том, что она, как правило, встраивается в микро кабель USB , но при этом сам кабель и разъем могут иметь различные модификации.

    Сегодня вещи, в которых имеется MHL -технология, относятся к аксессуарам, так как чаще всего при отсутствии поддержки MHL телевизионными панелями необходим переходник или адаптер для преобразования сигнала в HDMI (в противном случае «связать» мобильное устройство и телевизор будет невозможно). Но в современных моделях приемников Samsung и LG дело обстоит не так: большинство из них имеют полную поддержку рассматриваемой технологии. Начало массового производства таких ТВ-аппаратов совпало с выпуском первого мобильного устройства, имеющего в себе MHL Samsung Galaxy SII . С тех пор количество гаджетов, оснащенных MHL, постоянно увеличивается: сегодня таким образом соединиться с телевизором могут некоторые модели смартфонов LG , HTC , Samsung Galaxy последующих серий, а также ресиверы Onkyo .

    Становится ли технология MHL все более необходимой и востребованной?

    У многих возникает логичный вопрос: зачем сегодня, при наличии достаточно большого количества разных телевизионных разъемов, добавлять новые, которым, к тому же иногда, требуется переходник – адаптер. Разве недостаточно кабелей SCART , s-video , VGA и высококачественного способа связи HDMI ? Какими преимуществами должен обладать новый формат соединения, чтобы уверенно вписать себя в этот список? И есть ли у MHL такие преимущества?

    У MHL есть два неоспоримых «плюса». Первый – это небольшие размеры разъемов и кабелей, отлично вписывающиеся в концепцию мобильности и идеально подходящих для смартфонов и планшетных ПК. Второе важное преимущество – возможность вариативно интегрировать технологию MHL в разные кабели и разъемы (например, в USB , что абсолютно невозможно в случае с HDMI ).

    Но есть и очевидные «минусы» при применении технологии MHL . Главное из них можно продемонстрировать на примере смартфонов Samsung Galaxy SIII и Galaxy SII . Дело в том, что для более позднего Galaxy SIII был сделан MHL -разъем, который был видоизменен по сравнению с аналогичным аксессуаром Galaxy SII. Так и для других устройств, оснащенных стандартом передачи данных MHL , применяется большое количество видов необходимого разъема. То есть при смене устройства каждый раз пользователю придется менять и аксессуары, необходимые для реализации данной технологии, а прежние кабеля и разъемы будут оставаться ненужным атрибутом.

    И еще один нюанс, из-за которого технология MHL не является однозначно позитивным внедрением в те устройства, которыми сегодня пользуются десятки и даже сотни миллионов людей. При нынешнем уровне развития технологий существуют много способов передачи видео и аудио информации. Многие пользуются сейчас даже беспроводными форматами – это возможно через локальные сети с применением развитых технологий DLNA и Apple AirPlay , и в большинстве случаев передача эта проходит без потери в качестве.

    Именно потому, о чем написано в этой небольшой статье, проводная технология MHL не может однозначно прижиться в современном мире связи между различными устройствами. И удастся ли ей прочно занять свою нишу здесь в ближайшее время — покажет время, но 100%-ой уверенности в этом нет.

    Кабель MHL еще не настолько стал популярным в компьютерных устройствах, однако он уже присутствует у нас. Компания GreenConnect готова предложить своим клиентам кабели нового поколения. Что же такое стандарт MHL, и понадобиться ли он вообще для подключения ваших девайсов? Mobile High-Definition Link, или же MHL – это новый стандарт мобильного видео и аудио интерфейса, который взял все лучшее от таких популярных интерфейсов как HDMI и microUSB. В эпоху развития мобильных устройств разного рода, а также вездесущего формата высокой четкости Full HD такой стандарт как MHL будет как нельзя кстати. Прямое назначения кабеля MHL – это подключение различных мобильных устройств (смартфонов, телефонов, плееров) к девайсам, что поддерживают видео высокой четкости Full HD (телевизорам и мониторам). Также с помощью данного разъема можно не только передавать видео с высоким разрешением, но и заряжать мобильное устройство.

    Теперь давайте посмотрим наш ассортимент, и разберемся, какие кабели стандарта MHL можно приобрести. На данный момент мы предлагаем приобрести три виды кабеля MHL: Micro USB в HDMI штекер MHL адаптер кабель, Micro USB в HDMI MHL адаптер и Micro USB в HDMI адаптер MHL-Galaxy S3.

    Так, Micro USB в HDMI штекер MHL адаптер кабель. Как видно из названия, с помощью данного кабеля можно подключать мобильные устройства, например, телефоны, смартфоны, к телевизорам и мониторам со стандартом HDMI. Данный кабель адаптер поддерживает видео высокого разрешения до 1080p, а также может заряжать мобильное устройство. Кстати, необходимо сказать, что при передачи звука используется 8 каналов, есть объемный звук 7.1, поддерживается стандарт защиты широкополосных цифровых данных (HDCP).

    Micro USB в HDMI MHL адаптер – еще один вид кабеля стандарта MHL, но уже немного другой компоновки. Если брать к вниманию спецификацию, то она та же самая что у предыдущего кабеля: передача видео высокого разрешения, зарядка мобильного устройства, поддержка протокола HDCP.

    Ну и последний вариант кабеля в нашем каталоге – это Micro USB в HDMI адаптер MHL- Galaxy S3. Здесь нужно обратить внимание на надпись Galaxy S3. Дело в том, что новейший смартфон от компании Samsung – Galaxy S3, поддерживает современный стандарт MHL, поэтому подобный кабель точно пригодиться его владельцам.

    Greenconnection является ведущим производителем кабельной продукции в России. Для производства кабелей и переходников, мы используем только экологичные материалы. Технический отдел неустанно следит за качеством нашей продукции, ведь главное для нашей компании это неизменное качество продукции для наших клиентов.

    Slimport что это такое

    SlimPort — это переходник впервые внедренный компанией Google для воспроизведения видео. В основу технологии была взята технология DisplayPort. Благодаря этому использование SlimPort позволяет транслировать проигрываемое видео с экрана устройства на внешний монитор, дисплей или ТВ-панель. Но в отличии от MHL переходников имеет несколько плюсов в использовании. Одно из них отсутствие дополнительного питания, и более качественное воспроизведение видео.

    Что это такое MHL и как его подключить



    Технология Mobile High Definition Link (MHL) мобильного аудио-видео интерфейса объединяет в себе функциональность интерфейсов HDMI и MicroUSB, и служит для непосредственного подключения мобильных устройств к телевизорам и мониторам, поддерживающим высокое разрешение Full HD.

    Благодаря MHL мобильный телефон или планшет в состоянии стать «сердцем» домашнего театра.

    Спецификация MHL позволяет передавать видео 1080р при 60 кадрах в секунду, а также 7.1-канальный цифровой звук.

    Покупая современный смартфон или планшет, можно быть уверенным в том, что он в состоянии обеспечить воспроизведение видео высокого разрешения в оптимальном качестве.

    Если же мобильное устройство имеет MicroHDMI, то можно и не задумываться о подобном функционале.

    Есть, впрочем, у варианта с трансляцией сигнала по HDMI один заметный минус: мобильное устройство, будь то планшет или смартфон, очень быстро разряжается под такой серьезной нагрузкой, как воспроизведение видео высокого разрешения.

    Для подключения MHL могут использоваться два вида кабелей: пассивный и активный.

    Пассивный кабель MHL с разъемами MicroUSB и HDMI служит для подключения мобильных устройств с MHL к устройствам отображения (мониторам и телевизорам) с поддержкой MHL и обеспечивает полную функциональность стандарта.

    Список совместимого с MHL оборудования пока выглядит не очень уж объемно, но будем надеяться, что только пока.

    Среди телевизоров поддержку MHL можно встретить, например, в моделях LG (например, 47LM8600), Samsung (например, 46ES8000), Sony (KLV-40EX430), Sharp и Toshiba, мониторы Samsung S27B750VS, LG серии IPS7 и другие.



    Активный кабель MHL предусматривает дополнительный разъем MicroUSB для подключения адаптера питания и совместим с любыми устройствами отображения, имеющими порт HDMI и не имеющих поддержку MHL.

    Без подключения внешнего источника питания (5V, 1A и выше) сигнала на выходе HDMI не будет.

    Иногда при подключении необходимо перезагрузить телефон.

    Недостатком является невозможность управление смартфоном с пульта ДУ телевизора.

    Вместо активного кабеля можно использовать адаптер MHL, имеющий также встроенный разъем MicroUSB для дополнительного питания.

    Технология MHL позволяет одновременно просматривать мобильный контент на большом экране монитора (телевизора) с полноценным воспроизведением звука и заряжать батарею подключенного мобильного устройства.

    Для MHL не нужны никакие настройки и драйвера, в «начинке» мобильного устройства за кодирование и передачу данных отвечает специальный чип.

    MHL, как и любой стандарт передачи данных может быть реализован в различном физическом виде.

    Сейчас наиболее популярен в мобильных устройствах разъем MicroUSB, но в будущем, возможно, MHL будет привязан к другому разъему, если он наберет достаточную популярность.

    Hdmi mhl что такое. Для чего нужна технология MHL? Как осуществляется подключение через MHL-adapter

    Mobile High Definition Link (или просто MHL ) – технология, с помощью которой осуществляется передача изображения, имеющего высокую степень разрешения, на экран телевизора или компьютер. MHL – кабелями пользуются те, кто имеет в своем распоряжении смартфоны и планшетные компьютеры компаний Samsung , LG , Sony или Nokia . Большинство остальных людей либо вообще не слышали о таком способе передачи «картинки», либо имеют об этом весьма смутное представление.

    Что такое стандарт MHL?

    Чтобы лучше понять, что собой представляет способ передачи информации MHL , надо посмотреть на другой стандарт – HDMI , который используется при подключении к ТВ-приемнику проигрывателя DVD Blue-ray . Стандарт MHL похож по своей сути, но только он предназначен для соединения с телевизором мобильных устройств.

    Описываемая технология – это «детище» объединения программистов и конструкторов нескольких брендов — Nokia , Toshiba , Samsung и Silicon Image . MHL -кабель, созданный для этого формата, имеет 5 контактов в своем разъеме. Это позволяет передавать на большой экран видео и звуковую информацию, имеющую разрешение 1080 пикселей/дюйм, частотой 192 кГц и круговым коэффициентом звучания 7.1. MHL -коннекторы имеют небольшую длину, а сигнал, передаваемый с его помощью, может быть преобразован в сигнал HDMI .

    Если устройство имеет в своем оснащении технологию MHL , это не обязывает пользователя пользоваться только ей. С помощью имеющихся в разъеме пяти контактов данная технология может быть встроена в разные кабеля и разъемы для передачи аудио и видеосигналов через гаджеты разных брендов.

    Работа над стандартом MHL продолжается, и в планах его разработчиков расширение функциональных возможностей. В частности, в перспективе должна появиться функция управления телевизором дистанционно, посредством смартфона или планшета. Кстати, во время соединения мобильного устройства с ТВ-аппаратом, оснащенным MHL , гаджеты параллельно пополняют заряд своей аккумуляторной батареи.

    Где можно встретить технологию MHL?

    Если заняться поиском в интернете устройств, имеющих у себя возможность передачи данных с помощью MHL , то их можно найти достаточное количество. Особенность данной технологии в том, что она, как правило, встраивается в микро кабель USB , но при этом сам кабель и разъем могут иметь различные модификации.

    Сегодня вещи, в которых имеется MHL -технология, относятся к аксессуарам, так как чаще всего при отсутствии поддержки MHL телевизионными панелями необходим переходник или адаптер для преобразования сигнала в HDMI (в противном случае «связать» мобильное устройство и телевизор будет невозможно). Но в современных моделях приемников Samsung и LG дело обстоит не так: большинство из них имеют полную поддержку рассматриваемой технологии. Начало массового производства таких ТВ-аппаратов совпало с выпуском первого мобильного устройства, имеющего в себе MHL Samsung Galaxy SII . С тех пор количество гаджетов, оснащенных MHL, постоянно увеличивается: сегодня таким образом соединиться с телевизором могут некоторые модели смартфонов LG , HTC , Samsung Galaxy последующих серий, а также ресиверы Onkyo .

    Становится ли технология MHL все более необходимой и востребованной?

    У многих возникает логичный вопрос: зачем сегодня, при наличии достаточно большого количества разных телевизионных разъемов, добавлять новые, которым, к тому же иногда, требуется переходник – адаптер. Разве недостаточно кабелей SCART , s-video , VGA и высококачественного способа связи HDMI ? Какими преимуществами должен обладать новый формат соединения, чтобы уверенно вписать себя в этот список? И есть ли у MHL такие преимущества?

    У MHL есть два неоспоримых «плюса». Первый – это небольшие размеры разъемов и кабелей, отлично вписывающиеся в концепцию мобильности и идеально подходящих для смартфонов и планшетных ПК. Второе важное преимущество – возможность вариативно интегрировать технологию MHL в разные кабели и разъемы (например, в USB , что абсолютно невозможно в случае с HDMI ).

    Но есть и очевидные «минусы» при применении технологии MHL . Главное из них можно продемонстрировать на примере смартфонов Samsung Galaxy SIII и Galaxy SII . Дело в том, что для более позднего Galaxy SIII был сделан MHL -разъем, который был видоизменен по сравнению с аналогичным аксессуаром Galaxy SII. Так и для других устройств, оснащенных стандартом передачи данных MHL , применяется большое количество видов необходимого разъема. То есть при смене устройства каждый раз пользователю придется менять и аксессуары, необходимые для реализации данной технологии, а прежние кабеля и разъемы будут оставаться ненужным атрибутом.

    И еще один нюанс, из-за которого технология MHL не является однозначно позитивным внедрением в те устройства, которыми сегодня пользуются десятки и даже сотни миллионов людей. При нынешнем уровне развития технологий существуют много способов передачи видео и аудио информации. Многие пользуются сейчас даже беспроводными форматами – это возможно через локальные сети с применением развитых технологий DLNA и Apple AirPlay , и в большинстве случаев передача эта проходит без потери в качестве.

    Именно потому, о чем написано в этой небольшой статье, проводная технология MHL не может однозначно прижиться в современном мире связи между различными устройствами. И удастся ли ей прочно занять свою нишу здесь в ближайшее время — покажет время, но 100%-ой уверенности в этом нет.

    MHL представляет собой технологию, благодаря которой любой планшет или смартфон можно подключить к монитору, телевизору, проектору, аудиоприемнику или другому прибору, обладающему функцией приема и отображение фото- и видеоматериала в формате Full HD или аудиозаписей высокого качества. Данная аббревиатура расшифровывается как mobile high definition link. Технология MHL совмещает в себе функции Micro USB и HDMI, соответственно подключенный мобильник будет не только передавать аудио-видео файлы, но и заряжаться от устройства, к которому оно подключено.

    Стандарты технологии MHL

    На сегодняшний день самые современные гаджеты снабжают разъемом MHL 3.0, который, во-первых, позволяет передавать данные намного быстрее, во-вторых, способен поддерживать и передавать фото-, видеофайлы в разрешении Ultra HD (3840×2160 пикселей) либо 4К,а также воспроизводить и передавать многоканальные аудиофайлы Dolby 7.1 Surround Sound. Кроме того, интерфейс данной версии предусматривается возможность использования нескольких дисплеев. Например, подключение к планшету двух мониторов, телевизора с возможностью HDTV, аудиосистемы и т.д. Стандарт MHL 3.0 может подключать различные периферические устройства, такие как мышь или клавиатура. Благодаря этому телевизор можно будет использовать как огромный монитор или планшет (особенно если телевизор обладает не только HDTV, но и сенсорным экраном). Кроме того, сам смартфон, со встроенным стандартом Samsung MHL 3.0 может потреблять энергию от устройства с мощностью не более 10 Ватт даже через adapter.

    Все остальные, более старые смартфоны или планшеты, обладают классической версией MHL 2.0, которая может поддерживать только фалы с разрешением не больше чем 1920х1080 пикселей. Кроме того, таким же стандартом обладают и многие адаптеры, представленные на сегодняшний день на рынке технологий.

    Super MHL

    Консорциум недавно представил новую технологию, которую собирается использовать в гаджетах и другой электронике от компаний, входящих в него. Такой стандарт во многом превзойдет свои более ранние версии, что чисто в технических данных является большим плюсом, но обладает и достатком в использовании. Дело в том, что для того чтобы обеспечить новые возможности, компаниям пришлось разработать и немного другие разъемы. А это, в свою очередь повлечет необходимость покупать специальные адаптеры и переходники, чтобы можно было объединить смартфоны будущего с данными разъемами и уже устаревшие приборы. Кстати, стоит отметить, что такие разъемы уже начали использовать.

    Но давайте разберемся детальней, какие преимущества получил новый стандарт, а также чем он отличатся от интерфейса других версий.

    Особенность Super MHL MHL 3 MHL 2 MHL 1
    Максимальное разрешение 8K Ultra HD (4K) Full HD Full HD
    Частота кадров 120 30 60 60
    3D аудио есть нет нет нет
    Управление пультом Да, в том числе смартфоны, планшеты, плееры, телевизры, приставки и т.д. да да да
    Мощность зарядки 40 10 7.5 2.5
    Разъемы Super MHL, Micro USB, USB Type-C, Proprietary, HDMI Type A Agnostic Agnostic Agnostic
    Количество дисплеев 8 4 1 1


    Устройства, поддерживающие MHL

    Мобильные телефоны, обладающие mobile high definition link, посылают сигналы на устройство воспроизведение, при этом оно совсем не обязательно должно поддерживать данную функцию. Достаточно, если оно будет поддерживать HDMI и HDTV. Однако при этом должны учитываться и еще некоторые условия. Например, у вас должен быть специальный кабель, адаптер или переходник.

    Такой технологией обладают смартфоны, планшеты, а также некоторые другие гаджеты, произведенные компаниями Samsung, Sony, Nokia, LG, Toshiba, HTC и Silicon Image. Большинство из вышеперечисленных компаний, объединились в Консорциум, который разработал данную технологию. На их сайте можно просмотреть список всех мобильных телефонов и планшетов, в которых она используется. По крайней мере, вы можете быть уверены, что новые гаджеты от этих компаний, выпущенные в последнее время, точно будут обладать функцией с таким интерфейсом.

    Виды кабелей для устройств MHL

    Для того чтобы подключить к воспроизводящему устройству с функцией HDTV Samsung MHL, встроенный в планшет или телефон, используются 2 вида кабелей:

    • Пассивный кабель обладает разъемом HDMI и Micro USB. С его помощью можно подключить мобильный гаджет к другому устройству, которое также поддерживает данную технологию, имеет соответствующий видеовыход и может обеспечить все функции, в том числе HDTV. Для такого кабеля не требуются какие-либо дополнительные условия. Достаточно просто соединить их между собой.
    • Активный кабель, как и пассивный, обладает разъемом HDMI и двумя разъемами Micro USB. При помощи данного кабеля можно соединить планшет или смартфон с технологией Samsung MHL с другим прибором, обладающим только HDMI и HDTV. При этом воспроизводящее устройство, например, телевизор, должен поддерживать этот стандарт. Для корректной работы нужно своими руками подключить и зарядку через разъем USB, иначе на выходе сигнала HDMI не будет. Кроме того, при таком подключении вы не сможете управлять системой при помощи дистанционного пульта управления.

    MHL адаптеры (англ. Mobile High-Definition Link Adapters ) — стандарт медиа-интерфейса, объединяющий в себе функциональность интерфейсов HDMI и MicroUSB , служит для непосредственного подключения мобильных устройств к телевизорам и мониторам, экранам автомобилей и т.д. поддерживают высокое разрешение видеоизображения — Full HD . MHL адаптеры также позволяют заряжать аккумулятор подключенного мобильного устройства. Стандарт MHL был разработан в середине 2010 г. консорциумом, в состав которого вошли компании Nokia , Toshiba и Sony . Для подключения через MHL могут использоваться два вида адаптеров: пассивный и активный.

    Пассивный MHL адаптер — это по сути кабель с разъемами MicroUSB и HDMI служит для подключения мобильных устройств с MHL к устройствам отображения (мониторам и телевизорам, экранам автомобилей) с поддержкой MHL и обеспечивает полную функциональность стандарта. У такого адаптера есть один заметный минус: мобильное устройство, будь то планшет или смартфон, очень быстро разряжается под высокой нагрузкой, при воспроизведение видео высокого разрешения.

    Активный MHL кабель предусматривает дополнительный разъем MicroUSB для подключения адаптера питания и совместим с любыми устройствами отображения, имеющими порт HDMI и не имеющих поддержку MHL . Без подключения внешнего источника питания (5V, 1A и выше) сигнала на выходе HDMI не будет. Иногда при подключении необходимо дополнительно перезагрузить смартфон. Недостатком того и иного вида адаптеров является невозможность управление смартфоном с подключенного экрана. Плюсом — простота подключения.

    Вместо активного кабеля можно использовать MHL адаптер, имеющий также встроенный разьем MicroUSB для дополнительного питания. Технология MHL позволяет одновременно просматривать мобильный контент на большом экране монитора (телевизора) с полноценным воспроизведением звука и заряжать батарею подключенного мобильного устройства. Для MHL не нужны никакие настройки и драйвера, в «начинке» мобильного устройства за кодирование и передачу данных отвечает специальный чип.

    Подключение MHL адаптера к автомобилю

    Большинство автомобильных дисплеев имеют аналоговый видео вход, а мобильные устройства MHL выход. Для подключения мобильного телефона к экрану автомобиля, помимо MHL адаптера потребляется HDMI -> AV конвертер. Конвертеры преобразуют сигнал высокой четкости HDMI от MHL адаптера в композитный AV видео сигнал для экрана автомобиля. А точнее, в один видео CVBS сигнал и два стерео аудио сигнала, для правого и левого аудио каналов, что позволяет осуществить проводное подключение мобильного телефона к экрану автомобиля и акустический системе. См. — .

    Конвертеры имеют функцию переключения режимов цветопередачи NTSC и PAL . Питание для работы устройства подается через USB , в комплекте с конвертом специальный автомобильный адаптер питания из 12v штатной электросети в 5v USB . Т.е. от адаптера питая конвертера обычно запитывается MHL адаптер и сам конвертер. Адаптер питания входящий в комплект поставки MDA-IF16 имеет два USB разъема.

    Если автомобиль не имеет видеовхода, то для того, чтобы осуществить подключение мобильного телефона к экрану автомобиля, сначала потребуется или установка любого совместимого видеоинтерфейса или транскодера. Также необходимо помнить, что видеовходы, как и штатный DVD работают только когда автомобиль находится на стояночном тормозе, т.е. если Вы планируете пользоваться им на ходу, то потребуется (видео в движении).

    Совместимость MHL оборудования

    На сегодняшний день, последняя версия стандарта — 3.0 . Все MHL адаптеры имеют обратную совместимость, так что вы можете использовать новые адаптеры со старыми смартфонами.

    Поддержка 1080p с разрешением 1920 x 1080. 5’pin коннектор

    Устройства: Galaxy S2, Galaxy Note, Galaxy Tab 10.1 (2011)

    Поддержка 1080p с разрешением 1920 x 1080, 11’pin коннектор

    Устройства: Galaxy S3, Galaxy Note 2, Galaxy Mega 6.3

    Поддержка 1080p с разрешением 1920 x 1080, 11’pin коннектор, добавлена поддержка дополнительного питания 5v

    Устройства: Galaxy S4, Galaxy S4 Zoom, Galaxy S4 Active, Galaxy Note 3, Galaxy S5, Galaxy Tab 3 8.0, Galaxy Tab 3 10.1, Galaxy Note 8.0, Galaxy Note 10.1, Galaxy Note Pro 12.2, Galaxy Tab Pro 8.4, Galaxy Tab Pro 10.1, Galaxy Tab 4 7.0, Galaxy Tab 4 8.0, Galaxy Tab 4 10.1, Galaxy Tab S 8.4, Galaxy Tab S 10.5

    Поддержка 4K с разрешением 3840 x 2160, 11’pin коннектор, поддержка дополнительного питания 5v
    Устройства: Galaxy Note 4, Galaxy Note Edge, Galaxy S5 Active, Galaxy S5 Sport, Galaxy Tab Pro 12.2

    Мобильные устройства с поддержкой MHL протокола

    Полный и всегда актуальынй список мобильных устройств и оборудования с поддержкой стандарта MHL , всегда можно посмотреть на сайте консорциума MHL® .

    Показать полный список мобильных устройств в поддержкой MHL
    CloudMobile
    ONE TOUCH 997 ONE TOUCH 997A ONE TOUCH 997D ONE TOUCH 998 S800
    Padfone 2
    201F A 301F ARROWS A 101F ARROWS X F-10D ARROWS Z F-10D ARROWS Z ISW13F
    EM01F F-01F F-02F F-02H F-03F F-03G
    F-04G F-04H F-06E FJL22 FJT21 M702
    REGZA Phone T-02D
    0P6B100 0PJA300 0PK7110 0PL2100 0PL2200 Amaze 4G
    Butterfly Butterfly S Droid DNA EVO 3D EVO 4G LTE EVO View 4G
    Flyer HTC M8 HTC One M8 HTC One Max J ISW13HT Jetstream
    One One S One X One X+ One XL Raider
    Rezound Sensation Sensation 4G Sensation XE Velocity Vivid
    403HW Ascend D Quad Ascend D1 Ascend D1 Quad Ascend D1 Quad XL Ascend D2
    Ascend P1 Ascend P1 S Ascend P2 D2-6114 Huawei MediaPad 7 (S10-102L, S10-103L) Lite Android Tablet HW-03E
    Mediapad M1 8.0 (403HW) P6 S-L01 P6 S-U06 S10-231L S10-231W S7-951wd
    S7-961w S8-303LY U9200
    KLY22 KYL21 KYV31 KYY21 KYY22 KYY23
    WX10K
    Nitro HD Optimus 3D Max Optimus 4X HD Optimus G (LG-F180L) Optimus GJ (LG-E975W) Optimus LTE II
    Optimus LTE Tag Optimus Vu Prada Verizon Spectrum
    MX MX 2
    E1920-01 E1921-01 E1921-02 E1921-03
    Media X N-06E
    Find 3
    Eluga P P-03E
    Vega LTE
    AT&T Galaxy Note LTE 5.3″ AT&T Galaxy S II AT&T Galaxy S II Skyrocket AT&T Galaxy S III Captivate Glid Cricket Galaxy S III
    Epic 4G Touch Galaxy Express Galaxy K Zoom Galaxy Mega 6.3 and 5.8 Galaxy Nexus Galaxy Nexus 2
    Galaxy Note 3 Galaxy Note 3 Neo Galaxy Note 4 Galaxy Note 5.3″ Galaxy Note 8 Galaxy Note Edg
    Galaxy Note II Galaxy Note Pro Galaxy S II Galaxy S III Galaxy S4 Galaxy S4 TD-LTE
    Galaxy S5 Galaxy S5 Dual Sim Galaxy S5 Zoom Galaxy Tab 3 8″, 10.1″ Galaxy Tab S 10.5″ Galaxy Tab S 8.4″
    Galaxy TabPRO 10.1″ Galaxy TabPRO 8.4″ S4 Active S4 Zoom SM-G900T3 SM-G906S
    SM-N910A SM-N916S SM-S902L SM-T320NU SM-T707D SM-T807
    SM-T815 SM-T817 SM-T817A SM-T817P SM-T817R4 SM-T817T
    SM-T817V SM-T817W Sprint Galaxy Nexus Sprint Galaxy S III Straight Talk Galaxy S III T-Mobile Galaxy S II
    T-Mobile Galaxy S III U.S. Cellular Galaxy S III Verizon Galaxy Nexus LTE Verizon Galaxy S III
    AQUOS PAD SHT21 AQUOS Phone SERIE ISW16SH AQUOS Phone Sv SH-10D AQUOS Phone Zeta SH-09D AQUOS Xx 106SH SH-08E
    SH-930W
    401SO 501SO D5803 D5833 D6503 D6603
    D6616 D6633 D6643 D6653 E5803 E5823
    E6508 E6533 E6553 E6603 E6633 E6643
    E6653 E6683 E6833 E6883 & E6853 L55t L55u
    M55w & SO-02G SGP712 SGP771 SO-01G & SOL26 SO‐01H SO‐02H
    SO-03G SO‐03H SO-05G Sony Xperia Z5 Sony Xperia Z5 Compact Sony Xperia Z5 Premium
    SOT31 SOV31 & 402SO SOV32 Xperia A Xperia A2 Xperia GX
    Xperia J1 Compact Xperia SP Xperia SX Xperia T Xperia Tablet Z Xperia Tablet Z4
    Xperia TL Xperia TX Xperia UL Xperia V Xperia Z Xperia Z Ultra
    Xperia Z1 Xperia Z1 Compact Xperia Z1 f Xperia Z1S Xperia Z2 Xperia Z2 Tablet
    Xperia Z3 Xperia Z3 Compact Xperia Z3 Compact Tablet Xperia Z3+ Xperia Z3v Xperia Z4
    Xperia Z4v Xperia ZL Xperia ZR
    Xiaomi Phone 2
    Era Grand Era LTE Grand Memo Grand S Grand S LTE Nubia Z5
    PF120 PF200 U970

    Устройства Samsung без поддержки MHL стандарта : Galaxy S6, Galaxy S6 Edge, Galaxy S6 Edge+, Galaxy S7, Galaxy Note 5, Galaxy A3, Galaxy A6, Galaxy A7, Galaxy A8 and Galaxy A9

    Появившаяся в 2010 году технология «MHL » позволяет подключать смартфон к телевизору с помощью специального кабеля, и демонстрировать на большом экране TV картинку с экрана смартфона. Несмотря на то, что сегодня данная технология уступает беспроводным решениям, она имеет ряд преимуществ, по достоинству оценённых множеством пользователей. Но далеко не все мобильные устройства поддерживают MHL, что смущает новичков, решивших осуществить подобное подключение. Как же узнать, поддерживает ли телефон функцию MHL, и какие способы для этого существуют? Расскажем в нашем материале.

    В 2010 несколько компаний, включая «Sony» и «Nokia», создали протокол соединения «MHL» (аббревиатура от «Mobile High-Definition Link» — в переводе «Мобильная связь высокого разрешения») . MHL использует специальный тип выхода HDMI на совместимых ТВ и A/V ресиверах для подключения к смартфонам, планшетам и другим девайсам. Данный стандарт поднимает контент смартфонов и планшетов на более высокий уровень, позволяя демонстрировать картинку с гаджета на большом экране вашего ТВ.

    Технология MHL позволяет демонстрировать картинку с телефона на экране ТВ

    Учитывая быстрый рост беспроводных технологии, многие производители гаджетов и ТВ отказались от поддержки проводной «MHL». Тем не менее существует огромное количество моделей устройств, поддерживающих работу указанной технологии.

    Как использовать MHL

    Наиболее популярный способ использования MHL – это использование MHL-адаптера, который с одной стороны имеет штекер микро USB (папа) и порт HDMI (мама). Если ваш телефон имеет порт микро ЮСБ, то всё, что вам нужно – просто подключить MHL-адаптер к вашему телефону и телевизору. С одной стороны адаптер подключается к телефону через порт микро ЮСБ, а с другой – к телевизору, поддерживающему MHL HDMI (понадобится HDMI-кабель).

    Стандартный MHL-адаптер

    Если ваш телефон (планшет) не обладает портом микро ЮСБ, вам понадобится качественно-иной адаптер. Последний рекомендуется поискать на площадках уровня Алиэкспресс, Амазон и других.

    Как определить поддерживает ли ваш телефон и телевизор MHL

    Если вы решили использовать MHL, тогда вам необходимо узнать, поддерживает ли телефон MHL функцию или нет (это же и касается вашего ТВ). Для этого посетите официальный сайт MHL — , и поищите в перечне «Displays» ваш дисплей (телевизор), а в перечне «Mobile» — ваш гаджет.

    Просмотрите перечень устройств на сайте mhltech.org

    Если ваш дисплей (телевизор) не находится в данном списке – нет смысла покупать MHL-адаптер, так как он не будет работать на вашем ТВ. Если же дисплей присутствует в списке, но в списке отсутствует ваш гаджет, тогда вам необходимо прибегнуть к нетрадиционным вариантам осуществления подключения.

    Поддерживает ли смартфон MHL функцию — другие способы

    Кроме перечня устройств, размещённых на сайте mhltech.org также рекомендуем поискать информацию о поддержке вашим телефоном MHL на сайте gsmarena.com . Найдите там ваш мобильный девайс, и просмотрите его технические характеристики. Если среди них будет упомянут MHL – значит ваш телефон поддерживает MHL функцию.

    1. Также хорошие отзывы имеет использование приложения «Checker for MHL (HDMI) » для ОС Андроид.
    2. Установите на ваш телефон данное приложение, и тапните на кнопку «Check MHL (HDMI)».
    3. Если приложение выдаст вам сообщение «This mobile can support MHL (HDMI)».
    4. Значит ваше мобильное устройство имеет встроенную поддержку MHL.
    5. При этом не забудьте, что ваш телевизор также должен присутствовать в списке поддерживаемых устройств.
    6. В ином же случае вы можете попросту ничего не увидеть на экране вашего ТВ.

    Технология Mobile High-Definition Link (MHL) впервые появилась на рынке еще в 2011 году. И с тех пор это проводное решение для зеркального копирования на большой телевизионный экран картинки с дисплеев портативных устройств было внедрено более чем в 330 миллионов устройств, в соответствии с данными от консорциума MHL. Среди устройств, поддерживающих технологию MHL, компьютерные мониторы, автомобильные видеосистемы, ну и конечно телевизоры и мобильные устройства.

    Многофункциональная технология MHL поддерживает Full HD видео и объемный звук, точно так же как беспроводной стандарт Miracast. Кроме того, MHL позволяет еще и подзаряжать подключенное мобильное устройство, имеет ничтожную временную задержку и предоставляет возможность управлять мобильным устройством с пульта от телевизора. MHL версии 1.х является пока наиболее широко используемой, в тоже время появлялось все больше и больше устройств, таких как смартфон Samsung Galaxy S4 и телевизор Sony Bravia KD-55X9004A, которые поддерживает MHL 2.x.

    А в последнюю версию MHL 3.0 добавлена поддержка 4К видео, увеличен зарядный ток до 2А. Все версии MHL также должны поддерживать разные типы разъемов, то есть они могут работать с разными интерфейсами. Тем не менее, наиболее распространенными разъемами являются микро USB и HDMI

    Что вам понадобится

    MHL удивительно гибкая технология. При наличии активного адаптера MHL вы можете смартфон с поддержкой MHL и другие источники подключать даже к дисплеям без поддержки MHL. Однако адаптер обычно имеет порт USB в формате микро и требует отдельного источника питания.


    Пассивный кабель MHL

    Если же приемник и источник поддерживают эту технологию, достаточно обычного пассивного кабеля MHL. Только не забудьте, в телевизоре нужно использовать специальный вход с поддержкой MHL. Технология MHL поддерживает принцип «включи и используй», не требуя дополнительной настройки.

    В то время как большинство смартфонов с поддержкой MHL будут совместимы с активными и пассивными аксессуарами MHL, есть смартфоны Samsung (Galaxy S3 , S4, Note 2 и Note 3) которым понадобится специальный интерфейсный адаптер для перехода с 5 контактов на 11. Потому, что в этих устройствах Samsung используется специальный 11-контактный разъем микро USB.

    Исключением является активный адаптер MHL 2.0 от Samsung, который позволяет выводить до 60 кадров в секунду при разрешении Full HD. Он может быть использован без внешнего источника питания, но не позволяет в этом случае заряжать подключенное мобильное устройство.


    Активный адаптер Samsung MHL 2.0 и конвертор контактов 5-в-11

    Обратите внимание, что все преимущества стандарта MHL 2.0 доступны только тогда, когда все подключаемые устройства и аксессуары MHL поддерживают вторую версию MHL.

    Доводы за и против

    В сравнении с технологией Miracast и закрытым стандартом Apple AirPlay, MHL выделяется широким спектром совместимых продуктов, начиная от мобильного телефона до автомобильной мультимедийной системы и домашней аудио/видео техники. Еще более важной особенностью является использование проводного соединения, которое позволяет минимизировать временную задержку между картинками на большом и маленьком экране, таким образом, интерфейс больше подходит для игр, по сравнению с беспроводными аналогами. Тем не менее, сокращенное время отклика также зависит от частоты кадров выводимого видео, которое в значительной степени зависит от настроек.

    Нам удалось с помощью универсального активного адаптера MHL 1.0 получить видеовыход только 1080i с 50 кадрами в секунду (fps) для Samsung Galaxy Note 2 выпуска 2012 года и телевизора 2010 года Panasonic Viera VT20. Использование телевизионной панели LG LM9600 2012-го года с функцией MHL, позволило передавать сигнал 1080p. Но ограниченный лишь 30 кадрами в секунду, что практически не позволяет играть в динамичные игры. Частота кадров не повысилась с пассивным кабелем MHL и адаптером Samsung MHL 2.0. Для достижения более плавного видео формата 1080p при 60 fps, мы подключили Galaxy Note 3, сертифицированный на соответствие MHL 2.0, к LM9600 через адаптер MHL 2.0.

    Кликните на картинку для ее увеличения

    Обратите также внимание, что тока 500 мА, предоставляемого MHL 1.0, в том числе активными адаптерами, может быть недостаточно для зарядки некоторых мобильных устройств. Поэтому просматривая фильм или играя, вы будете разряжать батарею, хотя и несколько меньше, чем в автономном режиме.

    Между тем, использование компактного мобильного устройства с болтающимся рядом адаптером MHL, шнуром питания и кабелем HDMI может быть весьма неудобно, а длинный пассивный кабель MHL протянутый через гостиную, вероятно, будет немного мешать окружающим. Мы проверили также работу MHL со смартфонами Sony Xperia Z, HTC One и телевизорами Sony Bravia W954 и Samsung F8000.

    Выводы

    Учитывая посредственную производительность MHL 1.x, мы бы рекомендовали только устройства с поддержкой версий, начиная с MHL 2.х, которые поддерживают кадровую частоту 50 Гц (или 60 Гц) при разрешении 1080p, с более высокой мощностью для зарядки внешних устройств. Это позволит обеспечить копирование видео с маленького дисплея на большой экран телевизора без видимой задержки. Последний вариант стандарта MHL 3.0 с поддержкой разрешения 4K еще более перспективен, хотя стесняющие свободное перемещение кабели всегда будут недостатком данной технологии.

    Технология MHL: определение.

    Сегодня мобильные девайсы в виде смартфонов и планшетов становятся все более «умными», а многие из них по своей функциональности не уступают даже мощным компьютерным системам. И, что интересно, новые устройства в большинстве своем поддерживают технологию MHL. Что это такое, сейчас и посмотрим. Заодно определимся с основными моментами, касающимися подключения гаджетов к ТВ-панелям и целесообразности использования таких новшеств.

    Технология MHL: что это?

    Вообще аббревиатура MHL расшифровывается как Mobile High-Definition Link (почти что HDMI), что, говоря обычным языком, можно трактовать как технологию зеркального отображения экрана мобильного девайса на телевизионной панели высокого разрешения.

    Появилась он относительно недавно, так что даже заявленная поддержка MHL в некоторых устройствах может не работать. На сегодняшний день самыми распространенным и используемыми являются MHL-версии 1.x и 2.x, и только недавно появилась третья версия, которая, хоть и имеет достаточно высокие перспективы для внедрения, тем не менее пока еще широкого распространения не получила.

    Что же касается основных возможностей, использование такой технологии дублирования экрана позволяет с мобильного гаджета передавать на телевизионную панель изображение формата Full HD с разрешением 1080p и объемным звуком стандарта 7.1 с минимальными задержками по времени передачи. Но это касается только первой и второй версии. В третьей модификации, к удивлению многих, была добавлена возможность трансляции изображения в формате 4k (Ultra HD).

    Аналоги MHL

    Если рассматривать некие аналогичные разработки, нетрудно заметить, что данная технология очень сильно напоминает, скажем, Miracast или Intel WiDi. В мобильных девайсах и панелях Samsung MHL зачастую называют еще Screen Mirroring. Это неправильно, хотя аналогия есть.

    Однако похожесть в нашем случае касается исключительно принципов передачи сигнала, а уж никак не подключения. Отсюда – и кардинальные различия в основных принципах, которые соответствуют использованию MHL на практике.

    Основные отличия MHL от других стандартов

    Теперь посмотрим на известные разработки и оригинальную технологию MHL. Что это по своему принципу подключения, нетрудно сообразить, если учесть, что трансляция осуществляется исключительно при помощи проводного соединения по типу HDMI, а не с использованием, например, Wi-Fi-подключений.

    Иными словами, для того, чтобы передать изображение с мобильного девайса на телевизионную панель, нужно использовать специальные кабели с адаптерами. Именно в этом новая технология уж очень сильно схожа с обычным подключением посредством HDMI-кабеля.

    Но! Если мобильное устройство подключить либо через HDMI-разъем, или использовать беспроводное соединение, при трансляции сигнала оно разрядится достаточно быстро. Зато MHL позволяет при подключении еще и производить зарядку девайса по типу того, как это происходи через подключение к USB-портам. При этом здесь тоже может быть два варианта: либо зарядка производится с помощью внешнего источника, либо от самой панели. Все зависит от типа используемого адаптера. Кроме того, именно подключение специальных адаптеров позволяет производить трансляцию сигнала даже при условии того, что технология MHL каким-либо из устройств не поддерживается. А это уже весомый плюс.

    Как осуществляется подключение через MHL-adapter

    Как уже говорилось, для корректного подключения следует использовать специальные адаптеры. Их различают два основных типа: пассивные и активные.

    Пассивный кабель очень напоминает стандартные шнуры для мобильных устройств. С одной стороны имеется разъем micro-USB, с другой – штекер, напоминающий обычный USB. На самом деле второй разъем является стандартным MHL-соединителем и должен подключаться к ТВ-панели через специальное гнездо.

    Если такого гнезда на панели нет, имеет смысл воспользоваться пассивным кабелем, в котором есть все тот же разъем (штекер) micro-USB и еще два порта: HDMI (MHL) и обычный вход micro-USB.

    Что касается зарядки гаджетов, в первом случае используется прямое соединение с телевизором, во втором варианте предполагается подключение дополнительного внешнего источника (вспомните, как работают пассивные и активные колонки для компьютеров). Кстати сказать, именно наличие пассивного кабеля позволяет производить трансляцию на панели, в которых MHL-поддержки нет.

    Все за и против

    Вот мы немного и познакомились с технологией MHL. Что это такое и зачем это нужно, думается, уже немного понятно. Теперь посмотрим на ее некоторые преимущества и недостатки.

    К первой категории, безусловно, безусловно, можно отнести поддержку высокой четкости изображения (вплоть до 4k), звука Dolby Surround 7.1 и DTS, а также возможность использования нескольких мониторов одновременно, плюс подключение достаточно большого количества поддерживаемых периферийных устройств (мышь, клавиатура, сенсорные экраны и т. д.). Кроме того, в самой технологии заложен основной принцип самонастраивающихся устройств Plug&Play, то есть, настроек производить не нужно – подключил и используй.

    Что же до недостатков, тут основная проблема сводится к тому, что на сегодняшний день существует ограниченное количество и мобильных гаджетов, и ТВ-панелей, которые имеют поддержку MHL (о версии 3.0 и вообще говорить пока не приходится). Таким образом, большинство тестов показывают, что передать в лучшем случае можно изображение 1080p с частотой кадров порядка 50 fps. При попытке трансляции более видео с более плавным переходом на уровне 60 fps, увы, очень часто возникают проблемы. Наконец, тока в 500 мА, предусмотренного в версии 1.0, для полноценной зарядки мобильного девайса явно не хватает.

    Что в итоге?

    Вот, пожалуй, и все по теме «MHL: что это?» Конечно, тут приведены только основные аспекты, связанные с самой технологией, принципах ее использования и практического применения без углубленного изучения технической части вопроса. Тем не менее думается, даже такая краткая информация может дать представление о том, насколько такая технология перспективна, несмотря даже на проводное соединение между устройствами. Естественно, хочется надеяться, что разработчики не остановятся на достигнутом и представят миру какую-нибудь инновационную разработку на этой основе, тем более, что беспроводные зарядные устройства уже не в диковинку. Интересно было посмотреть на сочетание такой зарядки с беспроводной передачей изображения…

    Что такое HDMI MHL? | Кабель от смартфона к телевизору

    MHL означает Mobile High-Definition Link. Это промышленный стандарт для смартфонов Android, который можно подключать к таким устройствам отображения, как телевизоры, мониторы и проекторы. Устройства, построенные с портами, поддерживающими MHL, работают немного иначе, чем «стандартная» версия тех же самых портов, обеспечивая дополнительные функции и возможности.

    Как работает MHL?

    Большая часть портативной электроники оснащена каким-либо USB-портом.Это может быть Micro USB 2.0, Micro USB 3.0 или USB-C в зависимости от устройства и его возраста. В большинстве случаев люди используют эти порты просто для зарядки своих телефонов / планшетов или иногда для перемещения изображений, видео и других данных между телефоном / планшетом и компьютером. Проблема, с которой сталкивались старые телефоны, заключалась в том, что порты USB предназначены для передачи данных, а не аудио / видео. В то же время порт USB был лучшим вариантом для переноса фотографий и видео, хранящихся на телефоне, на большие экраны.

    MHL был решением, разработанным для решения этой проблемы.Созданный в рамках совместного проекта Nokia, Samsung, Sony, Toshiba и Silicon Image, MHL был впервые представлен на Samsung Galaxy S II в 2011 году. Этот вариант USB-кабеля был разработан для работы с видеосигналами, а именно HDMI, без необходимости отдельный переходник.

    Совместим ли мой телефон с MHL?

    На официальном сайте

    MHL есть список всех произведенных устройств, официально признанных совместимыми с MHL. Сюда входят мобильные устройства (смартфоны / планшеты), телевизоры и мониторы, системы домашнего кинотеатра, автомобили и несколько разных устройств, которые были произведены на протяжении многих лет (а именно адаптеры MHL).Даже если вашего устройства нет в официальном списке, возможно, оно соответствует стандартам MHL. Проверьте характеристики устройства, чтобы убедиться, готово ли оно к MHL.

    Еще одним фактором здесь является то, что MHL доступен только для устройств Micro USB 2.0 (обычно называемых просто Micro USB). Существует две разные версии Micro USB: одна с 5 контактами, а другая с 11 контактами внутри разъема. 11-контактная версия старше и использует дополнительные контакты для питания (электричества), необходимого для работы. В более новой 5-контактной версии этого требования нет.Если у вас 5-контактная версия и вам нужно преобразовать ее в 11-контактную для совместимости со старым устройством, для этого есть адаптер.

    Многие производители решили сократить совместимость с MHL в пользу беспроводных соединений на новых телефонах. USB-C, который начал заменять Micro USB 2.0, также может поддерживать видеоподключения по умолчанию и не требует эквивалента MHL. Обратите внимание, что, хотя USB-C может это сделать, это не гарантируется. Проверьте характеристики устройства, чтобы узнать, поддерживает ли порт USB-C видео.Но для пользователей старых телефонов или телевизоров, мониторов или проекторов, не поддерживающих беспроводную связь, ни один из этих фактов не имеет большого значения.

    Как использовать адаптер MHL?

    После определения совместимости устройства с MHL его можно подключить к телевизору с помощью адаптера MHL. Начните с подключения USB-разъема к смартфону / планшету. Это преобразует порт USB на телефоне в порт HDMI. Просто подключите один конец кабеля HDMI к другому концу адаптера MHL, а другой конец кабеля HDMI к телевизору / монитору / проектору.Адаптеры MHL также поддерживают подзарядку, поэтому у портативного устройства заканчивается заряд батареи при использовании адаптера (примечание: для этого требуется дополнительный вспомогательный кабель).

    ShowMeCables предлагает адаптер MHL, а также любые кабели HDMI, которые могут понадобиться пользователям. У вас есть вопросы об адаптере MHL или других наших продуктах? Вы можете связаться с нашим отделом продаж по телефону 1-888-519-505 или [email protected]

    .

    Amazon.com: адаптер Menotek Micro USB — HDMI MHL, УЛУЧШЕННЫЙ С RCP (протокол дистанционного управления) для Samsung Galaxy S2, HTC Evo 3D, HTC Evo 4G Tablet, HTC Sensation 4G, Sprint Epic 4G Touch, Galaxy Nexus: сотовые телефоны и аксессуары

    Чтобы использовать этот адаптер MHL с Galaxy S3, приобретите преобразователь Micro USB Menotek с 5 на 11 контактов для Galaxy S3 (ASIN B009ETM2M2).Переходник от MHL (USB Micro-B) к HDMI (гнездо типа A) идеально подходит для подключения устройства с поддержкой MHL к телевизору HDMI с помощью кабеля HDMI. С помощью этого адаптера вы можете смотреть фильмы и слушать музыку со своего телефона или планшета на HD-телевизоре.

    Сначала подключите кабель Micro USB к адаптеру для зарядки, а затем кабель HDMI к телевизору. Затем подключите адаптер к телефону. В обратном порядке это может не сработать.

    Кабель питания должен быть подключен к адаптеру при его использовании для передачи видео и звука через HDMI.Кабель питания в комплект не входит. Можно использовать стандартный кабель для зарядки Micro USB, входящий в комплект поставки устройства.

    Только для телефонов, совместимых с MHL. Перед покупкой убедитесь, что ваш телефон совместим.

    Функция RCP будет работать только с совместимыми телевизорами высокой четкости. Это не будет работать со всеми телевизорами.

    Чтобы использовать RCP, подключите телефон к порту HDMI на телевизоре. Установите следующие настройки на вашем телевизоре:
    -Примечание: заголовки настроек меню могут отличаться в зависимости от марки вашего телевизора.
    — Перейдите в Меню / Инструменты> Настройки / Вход> Anynet + (HDMI-CEC)> Устройство MHL (настройка) и установите для Anynet + (HDMI-CEC) значение ВКЛ.
    -Перейдите в Меню / Инструменты> Настройки / Вход> Anynet + (HDMI-CEC)> Устройство MHL (настройка)> Поиск подключений.
    -После завершения поиска отобразятся настройки Anynet + завершены.

    Вот список телефонов, совместимых с MHL по состоянию на июнь 2012 г .:
    -Samsung Galaxy SII / Skyrocket / LTE / HD LTE / Epic 4G Touch
    -Samsung Galaxy Note
    -Samsung Infuse 4G
    -Galaxy Nexus
    -HTC Amaze 4G
    -HTC Evo 3D
    -HTC EVO View 4G
    -HTC Flyer
    -HTC Jetstream
    -HTC Sensation 4G
    -HTC Sensation XE
    -HTC Rezound
    -HTC Holiday
    -HTC Vivid
    -HTC Raider 4G
    — HTC Velocity 4G
    -LG Nitro HD
    -LG Spectrum / Revolution 2
    -LG Optimus LTE
    -LG Prada

    JX2 6 футов MHL Кабель Micro USB — HDMI 5-контактный и 11-контактный адаптер MHL-HDMI, совместимый с любыми смартфонами и планшетами с поддержкой MHL (розовый): Электроника

    Цвет: Pink

    Как пользоваться
    1.Для 5-контактных устройств: подключите кабель Mirco USB (MHL) напрямую к своим устройствам; Для 11-контактных устройств: сначала подключите адаптер к Mirco USB (MHL), затем подключите его к устройствам
    2. Подключите кабель HDMI к телевизору и переключите телевизор на канал HDMI
    3. Подключите кабель USB к адаптеру питания ( при аренде 5V 1A)
    4. Перезагрузите устройства после завершения соединения

    Совместимые модели
    11-контактные устройства: Galaxy S5, S4 (i9500, i9505), S3 (i9300, i9305)
    Galaxy Note 4: SM-N910A, SM-N910P, SM-N910T, SM-N910V
    Galaxy Note 3: N5100, N9000, N9006
    Galaxy Note 2: N7100, N7105
    Galaxy Tab 3 8.0 (T310), Tab 3 10.1 (P5210), Note 8 (N5110), Note Pro

    5-контактные устройства: Galaxy S2 (i777), HTC EVO View 4G, HTC One M8, Optimus GJ (LG-E975W), Optimus G (LG-F180L), Sony Xperia series, Asus Padfone 2, Alcatel ONE TOUCH 997D

    НЕ СОВМЕСТИМ С:
    Samsung Galaxy S8
    Samsung Galaxy S8 PLUS
    Samsung Galaxy S7 Edge
    Samsung Galaxy S7
    Samsung Galaxy S6
    Samsung Galaxy S6 Edge
    Samsung Galaxy Tab 3 7.0
    Samsung Galaxy Note 3 N9008V
    Samsung Galaxy Note 5
    Samsung Galaxy Note 10.1 (20XX Edition)
    Samsung Galaxy Grand Prime
    Samsung Galaxy Stratosphere II
    Google Nexus 5
    Google Nexus 7
    LG G2 G3 G4 V10 Vista
    Kindle Fire
    Nokia 635
    Motorola Moto E 2nd Gen Droid
    ZTE ZMAX 2
    Asus Zenfone 2
    и другие устройства не поддерживают функцию MHL

    Примечание
    Совместимо только с моделью, указанной на странице сведений, не используйте ее для модели, не входящей в комплект, перед покупкой.
    Если вы не уверены, можете запросить помощь у нас и у дистрибьюторов ваших устройств.
    Не подключайте адаптер MHL к устройству через настольную док-станцию.
    ТОЛЬКО Поддержка MHL1.0 и MHL 2.0, включение устройств

    Мобильное устройство USB Micro-B к HDMI-дисплею Кабель-адаптер MHL

    • Адаптация планшета, смартфона или другого мобильного устройства с поддержкой MHL к дисплею HDM
    • Поддерживает разрешение до 1080p и до 7.1-канального цифрового звука
    • Устройство должно поддержка технологии MHL

    Переходной кабель MHL для мобильного устройства USB Micro-B — HDMI Display — идеальное решение для подключения порта USB Micro-B планшета, смартфона или другого мобильного устройства с поддержкой MHL к порту HDMI на дисплее .Этот адаптер будет поддерживать разрешение до 1080p с цифровым аудио до 7.1 каналов в зависимости от возможностей мобильного устройства и дисплея. Этот адаптер позволяет отображать фильмы, фотографии, игры, интернет-браузер и другой контент с мобильного устройства в высоком разрешении на подключенном дисплее.


    Изображение, показывающее гнездовой порт USB
    Micro-B

    Подключение отдельного кабеля USB A к Micro-B (не входит в комплект) к гнезду USB Micro-B на адаптере не требуется для работы адаптера, но может использоваться для зарядки мобильного устройства во время отображения содержимого на дисплее.Технология MHL упрощает это подключение и не требует драйвера, программного обеспечения или длительной настройки. Просто подключите адаптер к порту Micro-B на мобильном устройстве с поддержкой MHL, затем используйте стандартный кабель HDMI (не входит в комплект) для подключения порта HDMI адаптера к порту HDMI дисплея и контента на мобильном устройстве. может отображаться на подключенном дисплее.

    *** Примечание: Смартфон, планшет или другое мобильное устройство, используемое с этим адаптером, должно поддерживать технологию MHL.Обратитесь к руководству мобильного устройства, чтобы убедиться в поддержке технологии MHL.

    *** Примечание 2: Этот адаптер предназначен для поддержки устройств, использующих 5-контактный разъем Micro-B, и не поддерживает устройства, требующие 11-контактного подключения, такие как Samsung Galaxy S3 и Samsung Galaxy S4.

    Разъем 1: (1) Порт HDMI (тип A)
    Разъем 2: (1) Микро-штекер USB типа B

    См. Неполный список совместимых с MHL устройств на веб-сайте консорциума MHL: http: // www.mhltech.org/productlist/mobile-devices/

    Вопрос: Будет ли это работать с моим Samsung Galaxy Note 8?
    Ответ: Спасибо за ваш запрос. По словам производителя, да, он будет работать с Galaxy Note 8.

    Вопрос: Это кабель MHL 5 или 11 контактов
    Ответ: Спасибо за ваш запрос. Этот преобразователь USB в HDMI использует 5-контактный разъем Micro-USB типа B. Этот продукт не будет работать с 11-контактными разъемами Micro-USB, которые есть в некоторых продуктах Samsung, таких как Galaxy SIII или Galaxy S4.

    HDMI MHL против ARC: в чем разница?

    hdmi mhl vs arc

    Прежде всего, вы должны знать, для чего используется разъем HDMI. Разъем HDMI — идеальный порт, который можно использовать для передачи мультимедиа, включая видео и аудио. В наши дни современные телевизоры предлагают множество возможностей для подключения. Ваш телевизор может быть подключен к опциям HDMI RCA, HDMI MHL и HDMI SDB. вы также можете подключить свой телевизор к порту HDMI DVI.

    HDMI MHL против ARC

    HDMI ARC

    К настоящему времени у вас есть отличное представление о порте HDMI, потому что он является одним из наиболее часто используемых для воспроизведения различных видов видео.Однако существуют разные типы портов HDMI, и вы наверняка слышали о порте HDMI ARC. В порт HDMI было внесено несколько изменений, поэтому у нас есть разные типы. Технология внесла некоторые изменения и расширения, например, в HTML ARC. Этот тип порта HDMI считается стандартным портом HDMI.

    В общем, HDMI может передавать основные данные, такие как цифровой звук и весь видеоконтент. Небольшие подробности о порте HDMI и его производительности можно обсудить отдельно.

    Порт HDMI ARC обычно обозначает Audio Return Channel . Через порт ARC HDMI звук может передаваться в обоих направлениях, а именно вперед. Примером порта HDMI RCA является проигрыватель Blu Ray через порт HDMI к AV-ресиверу, и он может передавать звук и изображение через HDMI на экран телевизора. Также производители телевизора иногда делают только один порт кабеля ARC HDMI.

    Этот порт позволяет улавливать сигнал и выводить звук через кабель HDMI, подключенный к динамикам.Но звук, который передается на динамик, находится в несжатом формате, который является единственным стерео. Сжатый формат передается только в звуковом формате 5.1. Хотя в новых стандартах HDMI 2.1 вы можете улучшить качество передаваемого звука.

    Порт HDMI поддерживает Steel, а также обеспечивает сжатый звук в форматах 5.1. Максимальная полоса пропускания звука, передаваемого через порт HDMI ARC, составляет один мегабит в секунду. Поставляется с дополнительной коррекцией синхронизации губ

    HDMI MHL

    Этот порт HDMI известен как MHL, что означает Mobile High Definition Link и может использоваться для подключения телевизора и дисплея смартфона.Он специально разработан для совместимости с вашими смартфонами и планшетами, а также с другими небольшими устройствами. Вы можете подключить свой телевизор к смартфону, чтобы отображать на телевизоре любое изображение или видео прямо со своего телефона. Он поставляется с разъемом или портом, который можно подключить к интерфейсу HDMI вашего телевизора, а на другом конце есть порт USB, который можно подключить к вашему смартфону. Порт MHL был вытеснен Nokia, Samsung, Toshiba, Soni и Silicon image в 2010 году, и с тех пор он очень популярен на рынке.В отличие от всех других типов HDMI, порт MHL не привязан к какому-либо конкретному порту.

    Это одностороннее соединение, и вы не можете управлять своим смартфоном с помощью телевизора, потому что этот параметр позволяет отображать его только со смартфона на экране телевизора. Однако с помощью пассивного стола вы также можете управлять своим смартфоном с помощью телевизора. Более того, если ваш телевизор не поддерживает ваш порт HDMI, вы можете поставить активный адаптер вместе с источником питания, чтобы подключить свой смартфон.Через этот порт вы можете передавать как HD-видео, так и сжатый звук 7.1. Он имеет поразительное сходство с интерфейсом HDMI-USB, но кабель MHL HDMI отличается, когда дело доходит до производительности.

    Мы надеемся, что этот блог достаточно ясен, идентифицируя и узнавая больше о HDMI MHL по сравнению с кабелем HDMI-RCA. Оба они используются для явно разных целей. Тем не менее, вы должны с умом выбирать кабель в зависимости от использования. С помощью этих кабелей вы можете транслировать в свои любимые приложения, такие как Netflix и Amazon Prime, на экране телевизора.

    Как адаптер Micro USB — HDMI работает с вашим телевизором | Кэрри Цай — Neway

    Источник: Как адаптер Micro USB-HDMI работает с вашим телевизором

    «Кто-нибудь может сказать мне, что такое адаптер Micro USB-HDMI?»

    «Как подключить планшет с портом Micro USB к телевизору с интерфейсом HDMI?»

    В наши дни, когда технология беспроводной потоковой передачи стремительно развивается, подключение телефона к телевизору высокой четкости по беспроводной сети для просмотра любимых фильмов и шоу на большом экране никогда не было таким простым.Тем не менее, все еще существует большое количество людей, использующих традиционное проводное соединение, поскольку проводное подключение вашего телефона к телевизору может привести к более высокому качеству звука и звука, а также к просмотру без задержек.

    С точки зрения проводного подключения кабель HDMI — это самый дешевый и беспроблемный способ подключения телефона к телевизору. Тем не менее, это не сработает для тех мобильных устройств, у которых нет прямых портов HDMI, а есть только порты Micro-USB. Для подключения мобильных устройств с портами Micro USB к телевизорам или другим мониторам одним из самых дешевых и привлекательных вариантов является использование адаптера Micro USB-HDMI, называемого адаптером MHL.

    Но, как говорится в приведенных выше словах, эта технология MHL малоизвестна подавляющему большинству населения. Считается, что вас это тоже смущает. Но не волнуйтесь. А вот статья, в которой будет рассмотрен адаптер Micro USB — HDMI, а также рассказано, как его использовать для подключения телефона с портом Micro USB к телевизору HDMI. Просто продолжай читать.

    Также читайте:

    Как отразить экран вашего телефона на ПК
    Как подключить телефон к телевизору через USB
    Все о разработке и назначении порта HDMI

    Переходник с Micro USB на HDMI, также известный как MHL адаптер, разрабатывается все большим количеством производителей в связи с развитием технологии MHL.Итак, давайте сначала разберемся с технологией MHL.

    MHL

    MHL, сокращение от Mobile High-Definition Link, является техническим термином для стандартного мобильного аудиовизуального интерфейса, который позволяет подключать телефоны, планшеты и другие мобильные устройства к телевизорам высокой четкости и другим мониторам. Эта технология является детищем группы компаний, включая Sony, Samsung, Nokia, Silicon Image и Toshiba. Еще в 2010 году эти компании разработали протокол подключения MHL, который определяет, что мобильные устройства с портами Micro USB могут подключаться к телевизорам HDMI и A / V-ресиверам, что привело к популярности подключения MHL.

    Чтобы использовать эту технологию для подключения вашего телефона к порту Micro-USB и телевизора HDMI, наиболее эффективным способом является использование адаптера MHL, который имеет штекер Micro USB на одном конце, а также порт HDMI на другой. Этот адаптер Micro USB-HDMI обеспечивает подключение вашего телефона к телевизору путем передачи сигналов с телефона на экран телевизора.

    С развитием технологии беспроводной потоковой передачи появляется все больше и больше беспроводных подходов, которые можно использовать для более удобной потоковой передачи контента со смартфона на телевизор высокой четкости, например Chromecast от Google и AirPlay от Apple.Однако, хотя беспроводное соединение действительно более удобно, бывают случаи, когда проводной адаптер Micro USB-HDMI может пригодиться. При этом использование адаптера MHL для проводного подключения вашего телефона через Micro USB к телевизору HDMI по-прежнему демонстрирует ряд преимуществ. Ниже перечислены эти достоинства, которые заставляют вас выбирать адаптер с Micro USB на HDMI вместо метода беспроводной потоковой передачи для подключения телефона к телевизору высокой четкости.

    * Великолепное качество видео и звука

    По сравнению с беспроводным подключением адаптер MHL обеспечивает более высокий уровень качества видео и звука.Что касается визуального эффекта, этот адаптер Micro USB-HDMI позволяет воспроизводить видео высокой четкости до 1080p, позволяя просматривать контент на большом экране телевизора так, как он отображается на телефоне. Что касается качества звука, адаптер преобразует звук в 7.1-канальный цифровой многоканальный формат, позволяя вам наслаждаться высококачественным звуком на вашем телевизоре.

    * Дисплей без задержек

    Беспроводное подключение вашего телефона к телевизору может легко вызвать задержку видео и звука, которая может испортить вам лучший игровой процесс.Однако, используя преобразователь Micro USB в HDMI, вы можете добиться плавного подключения телефона к телевизору с нулевой задержкой, что приведет к игровому процессу без задержек.

    * Может работать без Wi-Fi или данных

    Одно из самых разрекламированных преимуществ адаптера Micro USB — HDMI заключается в том, что он может быть полезен без Интернета, такого как Wi-Fi или передача данных. Если вы уже загрузили контент, который хотите передать на телевизор, на свой телефон, вы можете использовать адаптер MHL для существенного преобразования контента для воспроизведения на большом экране телевизора без подключения к Интернету.

    * Дистанционное управление подключенным мобильным устройством

    Одна новая полезная функция, которую рекламирует адаптер Micro USB в HDMI, — это возможность преобразования данных управления. Эта функция позволяет вам управлять подключенными мобильными устройствами по вашему желанию с помощью пульта дистанционного управления телевизора.

    * Быстрая зарядка мобильного устройства

    Подключение мобильного устройства к телевизору потребляет много энергии, что может легко привести к разрядке аккумулятора. Однако во время подключения проводной адаптер Micro USB-HDMI полезен для сохранения достаточной мощности, поскольку его кабель может обеспечить быструю зарядку вашего телевизора мобильного устройства до 40 Вт.С его помощью вам не придется беспокоиться о разряде батареи при воспроизведении контента на большом экране телевизора.

    Удастся ли вам успешно подключить телефон к телевизору с помощью адаптера Micro USB — HDMI, все зависит от того, поддерживаются ли они MHL или нет. Как правило, адаптер MHL может работать для подключения только в том случае, если и ваш телефон, и телевизор поддерживают MHL. В настоящее время многие смартфоны и планшеты Android топовых брендов совместимы с MHL. Однако для успешного установления соединения вам необходимо проверить, поддерживает ли ваш телефон и телевизор поддержку MHL, перейдя на официальный сайт MHL.

    Если вы обнаружите, что вашего телевизора или другого монитора нет в списке, вы все равно можете отображать на нем контент со своего телефона. Конечно, предполагается, что у используемого вами адаптера Micro USB-HDMI должен быть дополнительный порт, к которому можно подключить разъем Micro USB вашего устройства, обеспечивающего питание, что обеспечит достаточную зарядку вашего телефона. Однако вы не можете использовать пульт телевизора для управления телефоном, если ваш телевизор не поддерживает MHL.

    Примечание: Еще один эффективный способ проверить, поддерживает ли ваш телевизор MHL, — это проверить тег порта HDMI.Если порт HDMI обозначен как «MHL», ваш телевизор определенно совместим с адаптером MHL.

    Если вы являетесь пользователем Apple, то обнаружите, что вашего iPhone или другого устройства iOS нет в списке мобильных устройств с поддержкой MHL. Это связано с тем, что устройства iOS не имеют выхода, совместимого с адаптером Micro USB — HDMI по умолчанию. Но, к счастью, любое устройство iOS, имеющее порт Lightning (большинство новых устройств iOS), может подключаться к адаптеру MHL, предварительно подключившись к адаптеру Lightning.При этом устройство Apple с портом Lightning можно сначала подключить к адаптеру Lightning. Затем его можно подключить к конвертеру MHL, подключив штекер Micro USB на адаптере MHL к подключенному адаптеру Lightning.

    Теперь вы должны попытаться как можно скорее подключить свой телефон к телевизору HDMI. Но не беспокойтесь. Все, что вам нужно сделать, это сначала убедиться, что ваш телефон и телевизор совместимы с адаптером Micro USB-HDMI. Затем купите один адаптер, если у вас его нет.Наконец, убедитесь, что у вас есть кабель HDMI. В противном случае вам следует купить его. Теперь, убедившись, что все необходимое доступно, просто следуйте инструкциям ниже, шаг за шагом, чтобы подключить телефон к телевизору через адаптер Micro USB — HDMI.

    Шаг 1: Подключите одну сторону кабеля HDMI к задней панели телевизора. Порт HDMI на вашем телевизоре обычно имеет форму трапеции. При распознавании правильного порта нужно обращать внимание.

    Шаг 2: Вставьте другой конец кабеля HDMI в порт HDMI на адаптере Micro USB — HDMI.

    Шаг 3: Подключите маленький штекер на противоположном конце преобразователя Micro USB в HDMI к порту Micro-USB на телефоне.

    Шаг 4: Включите телевизор.

    Шаг 5: Затем переключите вход вашего телевизора на правильный порт HDMI. (Обычно нажимают кнопку «Вход» на боковой панели телевизора).

    Затем все, что вам нужно сделать, это дождаться, пока экран вашего телефона отобразится на телевизоре. Когда он успешно отображается, вы можете транслировать свои любимые фильмы и шоу в высоком разрешении, наслаждаться любимой музыкой с захватывающим качеством звука, а также играть в игры без задержек на большом экране телевизора.

    Теперь про переходник с Micro USB на HDMI все понятно. Это полезный инструмент, используемый для проводного подключения вашего телефона к телевизору высокой четкости. Адаптер с некоторыми мощными функциями, которые рекламируются, стоит попробовать. Вы можете получить его, а затем следовать нашей простой инструкции, приведенной выше, чтобы успешно подключить телефон к телевизору.

    Кабель PicoPix MHL — мини-HDMI PPA1240 / F7

    Кабель PicoPix MHL — мини-HDMI PPA1240 / F7 | Филипс {{/ iff}} {{#iff cardtype ‘eq’ ‘errormsg’}}
  • {{#iff status ‘eq’ ‘400’}} {{#iff code ‘eq’ ‘MISSING_PARAMETER’}}

    При добавлении этого товара в корзину возникла проблема.Пожалуйста, попробуйте еще раз.

    {{/ iff}} {{#iff code ‘eq’ ‘BAD_REQUEST’}}

    При добавлении этого товара в корзину возникла проблема. Пожалуйста, попробуйте еще раз.

    {{/ iff}} {{#iff source.parameter ‘eq’ ‘amount’}}

    При удалении этого товара из вашей корзины возникла проблема. Пожалуйста, попробуйте еще раз.

    {{/ iff}} {{еще}} {{#iff status ‘eq’ 412 ‘}} {{#iff code ‘eq’ ‘STOCK_EXCEPTION’}}

    Выбранный товар отсутствует в наличии, и его нельзя добавить в корзину.

    {{/ iff}} {{#iff code ‘eq’ ‘SUBSCRIPTION_BUNDLE_EXIST’}}

    Сделайте отдельную покупку для дополнительных подписок

    {{/ iff}} {{else}}

    При добавлении этого товара в корзину возникла проблема. Пожалуйста, попробуйте еще раз.

    {{/ iff}} {{/ iff}}
  • {{/ iff}}

    PicoPix

    Кабель MHL — mini-HDMI

    PPA1240 / F7

    К сожалению, этот продукт больше недоступен

    Если вы имеете право на освобождение от НДС на медицинские устройства , вы можете подать заявку на этот товар.Сумма НДС будет вычтена из указанной выше цены. Полную информацию ищите в своей корзине для покупок.

    Кабель PicoPix MHL — mini-HDMI

    К сожалению, этот продукт больше недоступен

    Если вы имеете право на освобождение от НДС на медицинские устройства, вы можете потребовать его для этого продукта. Сумма НДС будет вычтена из указанной выше цены. Полную информацию ищите в своей корзине для покупок.

    Кабель PicoPix MHL — mini-HDMI

    — {Discount-value}

    Бонус за комплект Сделайте его комплектом и получите 1 товар бесплатно

    Откройте для себя свою экономию, если объедините указанные ниже продукты вместе

    Выберите один из следующее: Выберите один из следующих продуктов:

    Добавьте аксессуары

    PicoPix

    MHL к кабелю mini-HDMI

    Кабель MHL

    для подключения карманного проектора PicoPix к смартфону

    Подключает карманный проектор к вашему смартфону. Смартфон

    Подключает ваш карманный проектор к смартфону с функцией MHL.Адаптер для Samsung Galaxy S3 в комплекте.

    Показать все функции Показать меньше функций

    Показать все характеристики продукта Показать меньше функций

    Технические характеристики

    • Размеры

      Длина

      1 м / 3,3 фута

      в упаковке (ШxДxВ)

      196 x 210 x 24 мм (7,7 x 8,3 x 0,9 дюйма)

    • Вес

      в упаковке

      184 г

      без упаковки

      117 г

    Показать все технические характеристики Показать меньше Технические характеристики

    {{{sitetextsObj.importantRating}}}

    Написать отзыв

    {{{sitetextsObj.totalReview}}} {{{sitetextsObj.recommendPercentage}}}

      {{#each ratingBreakdown}}
    • {{ratingValue}} Показать {{ratingValue}} только звездочки с оценками
    • {{/ each}}

    Напишите отзыв

      {{#each userReviews}}
    • {{this.UserNickname}} {{date this.SubmissionTime ../this.dateFormat}}

      {{ #if this.Badges}} {{#if this.Badges.InvenizedReview}}

      Часть рекламной акции Этот рецензент получил стимул написать этот отзыв. Стимулом может быть купон, образец продукта, участие в розыгрыше лотереи, баллы лояльности или другой знак ценности в обмен на написание обзора этого продукта.

      {{/ if}} {{#if this.Badges.Expert}}

      Мнение эксперта Это мнение было написано профессионалом в этой области после тестирования продукта, предоставленного Philips

      {{/ if}} {{/ if}}

      {{это.Title}}

      {{this.ReviewText}}

      {{#if this.IsRecommended}}

      Да, я рекомендую этот продукт

      {{/ if}}
    • {{/ each}}
    {{this.UserNickname} } {{#with ContextDataValues}}
      {{#iff Gender ‘и’ Gender.Value}} {{#iff Gender.Value ‘eq’ ‘Male’}}
    • Male
    • {{/ iff}} {{#iff Gender.Value ‘eq’ ‘Female’}}
    • Female
    • {{/ iff}} {{/ iff}} {{#iff Age ‘и’ Возраст.ValueLabel}}
    • Возраст {{Age.ValueLabel}}
    • {{/ iff}} {{#iff HowManyPeopleLiveInYourHousehold ‘и’ HowManyPeopleLiveInYourHousehold.ValueLabel}}
    • {{{replaceString ‘Family Household of {number}’ ‘{number}’ HowManyPeopleLiveInYourHousehold.ValueLabel }122} если
    • {{ Голосует {number} » {number} ‘../TotalFeedbackCount}}}
    {{/ with}} {{date this.SubmissionTime ../this.dateFormat}} {{#if this.Badges}} {{#если это.Badges.verifiedPurchaser}}

    Проверенный покупатель

    {{/ if}} {{#if this.Badges.incentivizedReview}}

    Часть рекламной акции Этот рецензент получил стимул написать этот отзыв. Стимулом может быть купон, образец продукта, участие в розыгрыше лотереи, баллы лояльности или другой знак ценности в обмен на написание обзора этого продукта.

    {{/ if}} {{#if this.Badges.Expert}}

    Мнение эксперта Это мнение было написано профессионалом в этой области после тестирования продукта, предоставленного Philips

    {{/ if}} {{/ if}}

    {{это.Title}}

    {{this.ReviewText}}

    {{#if this.IsRecommended}}

    Да, я рекомендую этот продукт

    {{/ if}} {{#if this.AdditionalFields.Pros}} {{#with this.AdditionalFields.Pros}} {{/ with}} {{/если}} {{#if this.AdditionalFields.Cons}} {{#with this.AdditionalFields.Cons}} {{/ with}} {{/ if}} {{#iff Photos.length ‘или’ Videos.length}}
      {{#each Videos}} {{#if VideoId}}
    • {{#if VideoThumbnailUrl}} {{else}} {{/ if}}
    • {{/ if}} {{/каждый}} {{#each Photos}} {{#iff Sizes ‘и’ Размеры.обычный}} {{#if Sizes.normal.Url}}
    • {{/ if}} {{/ iff}} {{/ each}}
    {{/ iff}} {{#if IsSyndicated}} {{#iff SyndicationSource ‘и’ SyndicationSource.Name}}

    {{{replaceString ‘Первоначально опубликовано на {domain}’ ‘{domain}’ SyndicationSource.Name}}}

    {{/ iff}} {{/если}} {{#if this.ClientResponses}} {{#each this.ClientResponses}}

    Ответ от Philips

    {{Department}} {{date Date ../../../dateFormat}}

    {{Response}}

    {{/ each}} {{/ if}}

    Был ли этот отзыв полезным? Да / Нет

    Да • {{TotalPositiveFeedbackCount}} Нет • {{TotalNegativeFeedbackCount}}

    Вы действительно хотите пожаловаться на этого пользователя? Сообщить / Отмена

    {{/ each}}
    • Добавить продукт

    • Добавить продукт

    • Добавить продукт

    Перейдя по ссылке, вы покинете официальный сайт Royal Philips Healthcare («Philips» ) Веб-сайт.Любые ссылки на сторонние веб-сайты, которые могут появляться на этом сайте, предоставляются только для вашего удобства и никоим образом не представляют собой какую-либо аффилированность или поддержку информации, представленной на этих связанных веб-сайтах.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
