Как определить версию кабеля hdmi. Максимальная длина HDMI-кабеля. Стандартный кабель HDMI

Мое почтение, други, недруги и прочие личности! Сегодня, как Вы поняли из заголовка, мы поговорим про .

Что-то давненько не было у нас неплохой, заправской статьи, связанной с кабелями, разъемами, интерфейсами, в общем с подключением всякого рода железок к своему компьтерному собрату. Сегодняшний материал будет из уже зарекомендовавшего себя цикла с меткой “критерии выбора“, где постоянно ведутся максимально подробные рассказы о том, как же выбрать ту или иную составляющую Вашего компьютера или периферии вокруг него.

Как многие помнят, были там статьи по выбору , и много чего еще.

Сегодня мы решили остановить свой взгляд на одном из таких связующе-комплектущих компонентах, как цифровой кабель, который по большей части используется для подключения видеокарт, HD -панелей, телевизоров (+плазмы) и прочих ящиков. Итак, знакомьтесь, HDMI кабели и интерфейс передачи сигнала высокой четкости, так сказать, в одном лице.

Собственно, на повестке дня рассмотрение следующих принципиальных вопросов: что такое

HDMI и для чего он нужен, какие особенности следует о нем знать и самое главное – какой кабель нужно покупать и как можно.. ээ.. мощно не переплачивать:)

Ну что, поехали.

Введение в теорию, общая информация

Думаю, что многие или, иначе говоря, почти каждый (даже, может, сам того не зная) знаком и использует в своей повседневной компьютерно-бытовой жизни данный тип цифрового интерфейса. По большей части HDMI или High Definition Multimedia Interface – это уже практически де-факто стандарт по подключению различного рода мультимедийных устройств, особенно высокой четкости (HD , 1080p ).

Всё чаще производители видеокарт и мониторов по умолчанию включают данный тип разъема на заднюю панель своих устройств. Присмотритесь к задней стенке своего монитора и, возможно, Вы там увидите характерную запись из одноименных четырех букв, речь о которых пойдет в данной статье. Итак, что же такое HDMI

и для чего он нужен?

Ну, во-первых, как уже говорилось выше – это интерфейс высокой четкости, по которому можно передавать любое несжимаемое видео высокого качества, а также сигналы для 3D -телевидения.

Во-вторых, интерфейс может легко передавать до 8 каналов цифрового аудиосигнала (т.е. многоканальный контент, в том числе с защитой от копирования, HDCP ), ну и последнее – он с легкостью поддерживает Ethernet -соединение со скоростью до 100 Мбит/c. Упрощенно говоря, Вы можете купить HDMI -монитор/телевизор, а так же видеокарту с его поддержкой и наслаждаться высококачественным звуком и любимыми фильмами/видео.

Корни разработки интерфейса уходят к 2002 году, именно он считается отправной точкой в его создании. HDMI вот уже не один год прекрасно справляется со своими обязанностями, которые до этого выполняли цифровой (

DVI ) и аналоговый (VGA ) интерфейсы.

Стоит сказать, что с 2002 года уже много воды утекло, и за всё это время была представлена не одна версия (спецификация) такую штуки как HDMI кабель, начиная с 1.0. и до 2.0. (стандарт утвержден в 2013 ). Все версии постоянно улучшались и привносили что-то новое: то увеличение максимальной пропускной способности, то объемный звук (Dolby HD и DTS-HD ) или поддержку 3D -изображений.

HDMI кабель и HDMI интерфейс

Не следует путать такие понятия, как протокол HDMI и кабель. Протокол – это набор правил, соглашений, в котором

Нужен ли HDMI 2.1 в телевизорах 4K

Как и в прошлые года многие еще не определились с выбором телевизора 4K. Возможно, что некоторые уже рассматривают такую перспективу, как 8К телевизор. Одной из особенностей телевизоров 2019 года является наличие интерфейса HDMI 2.1. Им оснащены телевизоры 8K и некоторые телевизоры 4K. Перед многими пользователями стоит вопрос: «Должен ли телевизор 4K поддерживать HDMI 2.1 или можно обойтись без него?»

Нужен ли HDMI 2.1 в телевизорах 4K

«Есть ли у 4К телевизора HDMI 2.1?» или «Поддерживает ли телевизор HDMI 2.1?». Эти и подобные вопросы очень часто стали встречаться на различных форумах и в социальных сетях. Внедрение такого разъема в некоторые телевизоры 2019 года породило новые вопросы и критерии при выборе 4К ТВ.

Многие подумают: «Зачем покупать то, что завтра станет неактуальным». Что касается нашего мнения, то сначала нужно определиться зачем вам нужен телевизор с HDMI 2.1. Кабель должен предлагать определенные функции, которые пользователь намеревается применять при просмотре. Если вы не готовы сразу ответить на этот вопрос, то скорее всего, вы платите за интерфейс, возможности которого не будут исчерпаны. Попробуем выявить те основные преимущества HDMI v 2.1, и как они будут отражаться на просмотре ТВ контента.

Преимущества HDMI 2.1

Кабель HDMI 2.1 можно рассматривать как «коллекцию» старых плюс новых AV-функций. HDMI версия 2.1 обеспечивает пропускную способность 48 Гбит / с вместо обычных 18 Гбит / с (HDMI 2.0). Увеличенная пропускная способность позволяет прохождению видеосигналов 4K / 120p или 8K / 60p. Добавились и такие опции, как динамический HDR, eARC, VRR (переменная частота обновления) и ALLM (автоматический режим с низкой задержкой).

Однако следует отметить, что динамический HDR (Dolby Vision, HDR10 +), eARC, VRR или ALLM, мы уже видели в телевизорах с HDMI 2.0. Телевизоры Sony поддерживают eARC, а телевизоры Samsung QLED от 2018 — VRR и ALLM. А главное то, что динамический режим Dolby Vision HDR не является чем-то новым со времен OLED-телевизоров LG 2016 года. Таким образом мы замечаем, что между номером версии HDMI нет резкого изменения.

Что добавилось

Давайте вернемся к вопросу, который каждый должен задать себе перед покупкой ТВ. Какими техническими характеристиками должен обладать мой 4K / 8K телевизор? Многие используют телевизор в основном для просмотра обычного телевидения, а также для просмотра фильмов в потоковом режиме или с диска. Для этого обычно достаточно телевизора с интерфейсом HDMI 2.0.

Тем, кто собирается слушать звук в форматах Dolby Atmos или DTS: X передавая сигнал непосредственно с телевизора на AV-ресивер или звуковую панель, все же следует убедиться, что на борту есть eARC (расширенный канал возврата звука). Динамический HDR также присутствует на большинстве телевизоров, с Dolby Vision и HDR10 +.

Нужен ли HDMI 2.1 для компьютерных игр на ТВ

Если кто-то собирается использовать телевизор 4K в основном для игр с компьютера или с игровой консоли, то следует искать телевизор с переменной частотой обновления (VRR). Особенно это касается игр таких жанров, как RPG или Shooter. Функция VRR синхронизирует частоту обновления телевизора с видеосигналом консоли / ПК.

Это позволяет, по минимуму, избежать ошибок изображения и вдвое сократить входную задержку. HDMI 2.1 в 2019 году, вероятно, будет поддерживать несколько телевизоров с этой функцией. В дополнение к телевизорам Samsung QLED 2018 и 2019 годов LG Electronics уже подтвердила наличие VRR в своем ассортименте линеек OLED и Nanocell.

Автоматический режим с низкой задержкой

ALLM или Auto Low Latency Mode — это, на наш взгляд, особенность ТВ ближайшего будущего. Все устройства в будущем будут автоматически переведены в режим с наименьшей задержкой на входе. При этом, чтобы такой контент воспроизводился без проблем, все устройства (телевизор, AV-ресивер, звуковая панель, консоль и т. д) должны поддерживать ALLM. В дальнейшем большинство производителей будут внедрять ALLM в свои устройства. В настоящее время ALLM работает в основном только в комбинации ТВ + консоль.

8K телевизор с HDMI 2.1

Для телевизоров 8K наличие интерфейса HDMI 2.1 можно назвать необходимым условием. Контент с видеосигналом 8K может отображаться со скоростью 60 кадров в секунду. Однако на момент 2019 года вопрос: «Откуда брать эти сигналы изображения?» будет весьма уместным. Пока не существует плеера с интерфейсом HDMI 2.1. Также заметим, что новый формат диска Blu-ray 8K еще не разработан, не говоря уже о контенте 8K 60 fps.

Только потоковые плееры, а также компьютеры PC / Mac могут предоставлять подобный контент. Скорее всего, что внешний потоковый проигрыватель 8K не будет иметь особого смысла, поскольку производители сами позаботятся о внедрении в свои 8K-устройства потоковых приложений и медиаплеера, который сможет воспроизвести 8K. Следовательно, для 8K-телевизоров, таких как Samsung Q950R, наличие HDMI 2.1 имеет смысл для отображения контента 8K / 60p в будущем.

4K / 120p видео

В телевизорах с разрешением 3840 x 2160 пикселей интерфейс Ultra High Speed HDMI 2.1 будет иметь смысл при воспроизведении видео 4K / 120p. Качество такого контента будет хорошо заметно при просмотре спортивных передач. Некоторые демоверсии 4K / 120p уже были представлены. Гладкие движения, безусловно, добавят качества таким видам спорта, как футбол или теннис.

Но и здесь возникает вопрос, откуда брать такой контент. Многие вещатели не переключились даже на 1080i / 1080p, не говоря уже о 4K / HDR. В ближайшее время такой контент на бесплатной основе транслироваться не будет. Пользовательский интерес к программам с таким качеством возрастет только тогда, когда тарифы поставщиков подобного контента станут приемлемыми.

HDMI 2.1 vs HDMI 2.0

В заключение этого эссе стоит повториться, что главным является не вопрос о том, поддерживает ли телевизор HDMI 2.1, а какими дополнительными опциями, предоставленными «пакетом» HDMI 2.1 вы собираетесь воспользоваться. Если вы не собираетесь покупать 8K телевизор, то по нашему мнению, отсутствие функции HDMI 2.1 в телевизоре 4K будет не катастрофическим недостатком на момент 2019 года.

Хорошим примером будет являться факт, что все телевизоры Philips 2019 года не имеют HDMI 2.1. Однако их флагманские модели имеют одновременно стандарты Dolby Vision и HDR10+, которые прекрасно поддерживаются интерфейсом HDMI 2.0. На наш взгляд, это на сегодняшний день гораздо важнее, чем поддержка HDMI 2.1 в 4К телевизорах. Если есть по этому поводу свои мнения и рассуждения — комментарии находятся под статьей.

https://ultrahd.su/video/nuzhna-podderzhka-hdmi-2-1-4k-televizorax.htmlНужен ли HDMI 2.1 в телевизорах 4K2019-03-13T18:42:04+00:00ultrahdВидеовидеоКак и в прошлые года многие еще не определились с выбором телевизора 4K. Возможно, что некоторые уже рассматривают такую перспективу, как 8К телевизор. Одной из особенностей телевизоров 2019 года является наличие интерфейса HDMI 2.1. Им оснащены телевизоры 8K и некоторые телевизоры 4K. Перед многими пользователями стоит вопрос: ‘Должен ли…ultrahdultrahd [email protected]

HDMI версии — какие бывают и их характеристики?

Опубликовано 4.01.2020 автор Андрей Андреев — 0 комментариев

Здравствуйте, дорогие читатели моего блога! Сегодня рассмотрим версии HDMI протокола: какие бывают, их отличия, что значит это в практическом плане и какой версии выбрать интерфейсы, если есть такая возможность. Итак, начнем по порядку.

1.0

Появился в далеком 2002 году. Максимальная скорость передачи данных не превышает 4.9 Гбит/с. Передает изображение с разрешением до 1920х1080 пикселей и 8‑канальный звук с частотой дискретизации 192 кГц/24 бит. В современных девайсах уже почти не используется.

1.1

Разработан в 2004 году. Получил небольшое «косметическое» улучшение — систему защиты звука для DVD Audio.

1.2

Разработан в 2005 году. Поддерживает 1‑битный сигнал. Создан коннектор типа А (полноразмерный), поддерживающий все форматы на платформе PC. Есть поддержка цифрового пространства RGB.

1.2a

Появился в 2005 году. Реализована полная поддержка цифровых протоколов управления CEC, используемых в мультимедийной электронике.

1.3

Разработан в 2006 году. Пропускная способность порта и кабелей увеличена до 10.2 Гбит/с. Реализована поддержка Full HD при частоте монитора 120 Гц.

Теперь поддерживается разрешение 2560 х 1440 на частоте 60 Гц. Добавлен «глубокий» цвет битностью до 48 включительно. Автоматически синхронизируются аудио- и видеопотоки.Новые форматы сжатия передают сигнал без потери качества. Создан разъем типа С (Mini) для портативных устройств — видеокамер и нетбуков.

1.3b

С 2007 года протоколы CEC поддерживают бытовую электронику.

1.4

Появился в 2009 году. Теперь порт подходит для 4K мониторов при частоте обновления 24 Гц. Добавлена возможность создания соединений Fast Ethernet. Реализована технология ARC – реверсивного звукового канала. Разработан коннектор типа D (micro). Присутствует возможность передачи 3D изображения.

1.4b

В 2011 году добавлена поддержка 3D видео с разрешением Full HD при частоте обновления до 120 Гц. Пропускная способность канала увеличена до 15 Гбит/с.

2.0

Крупное обновление интерфейса, которое произошло в 2013 году. Повышена пропускная способность канала до 18 Гбит/с, что позволяет транслировать 3D видео с разрешением 4К на частоте 60 Гц.

Добавлена возможность использовать более 8 каналов для звука — вплоть до 32. Частота дискретизации аудиопотока увеличена до 1536 кГц. Добавлена возможность одновременной передачи на один экран нескольких видеопотоков для разных пользователей, что широко применяется в системах безопасности.

Поддерживаются экраны с разрешением 21:9. Синхронизация видео и аудио стала динамической. Доработка CEC протоколов теперь позволяет управлять всей бытовой электроникой в доме из одной точки.

2.0a

В 2015 году привнесена поддержка HDR — видео с расширенным динамическим диапазоном.

2.0b

В 2016 году расширены возможности для передачи HDR. Добавлены вариации HDR10 и HLG.

2.1

Последняя на сегодняшний день ревизия этого протокола. Появилась в 2017 году. Прибавилась поддержка разрешения монитора вплоть до 10К. Пропускная способность канала увеличилась до 48 Гбит/с. Поддерживаются цифровые пространства BT.2020.

Совместимость версий и их главные отличия

Итак, в чем же главная разница между разными поколениями протокола HDMI с точки зрения пользователя ПК? Так как некоторые «свистелки» в компьютерной технике попросту не прижились, для нас решающим фактором выступает скорость передачи данных.

Чем она выше, тем большего разрешения монитор можно подключить и погрузиться в виртуальные миры — душевный фильм или захватывающую видеоигру. Важно учитывать поддержку не только «плоской» картинки, но и стереоизображения. Впрочем, на мой взгляд, 3D кино лучше смотреть на домашнем кинотеатре, а то ощущения не те.

Радует то, что все ревизии протокола совместимы между собой, однако с некоторыми оговорками. Если использовать разные порты на разных устройствах, и если еще будет отличаться версия кабеля, то данные будут передаваться с минимально возможной скоростью — то есть той, которую поддерживает девайс с самой старой версией HDMI.

При сборке компа рекомендую ориентироваться на более свежую ревизию HDMI — конечно, если выбрать есть из чего. Учитывайте, что в интернет-магазине разновидность HDMI может быть не указана в карточке товара (в нашем случае видеокарты или монитора). Детальную спецификацию можно узнать на сайте производителя девайса.

Также для вас будут полезны статьи «Как узнать разновидность кабеля» и «Виды разъемов HDMI»(скоро на блоге). Буду признателен всем, кто поделится этой публикацией в любой из социальных сетей. До завтра!

С уважением, автор блога Андрей Андреев.

HDMI 1.4, HDMI 2.0 (a/b) и HDMI 2.1

Вот уже более десятка лет интерфейс HDMI является наиболее распространённым стандартом передачи сигнала высокой чёткости. Выбор в его пользу сделали едва ли не все участники рынка, благодаря доступности, поддержке всех современных технологий и постоянному развитию. Разработчики HDMI переходников постоянно совершенствуют своё детище, предоставляя производителям и пользователям всё самое лучшее, чего достигла AV-отрасль.

Коммутация HDMI обновляется чаще других стандартов передачи AV-сигнала, и порой это создаёт определённые трудности простым пользователям. От версии к версии, стараясь не просто идти в ногу со временем, а задавать вектор развития, разработчики добавляют в стандарт все новые «фичи».

Когда это что-то революционное, новой версии присваивается номер по возрастанию (1, 1.2, 1.3, 1.4, 2, 2.1), а когда речь идёт о расширении уже имеющегося функционала, к этому номеру добавляют буквенное значение (1.2a, 1.3a, 1.4b, 2.0a и т.д.). Сегодня хотелось бы рассказать, в чем разница HDMI 1.4 от HDMI 2.0, HDMI 2.0a (b) и других версий, не относящихся к разрешению 4K.

Актуальные версии HDMI

На сегодня актуальной версией считается HDMI 2.0 (a/b), которая была официально анонсирована 4 сентября 2013 года. Оборудование с его поддержкой стало появляться в продаже в 2014 году, и сейчас данный интерфейс уже имеется на борту многих устройств.

Но это совершенно не означает, что устройства с поддержкой более ранних версий следует выбросить. Вовсе нет! Как вы увидите из таблиц ниже, среднестатистическому пользователю для просмотра спутниковых / кабельных / эфирных HD телеканалов и фильмов, да и для ноутбуков и домашних компьютеров HDMI 1.2-1.4 будет вполне достаточно.

Хотя, конечно, в спецификации версии 2.0 больше всяких «плюшек» с прицелом на 5-7 лет вперед. А вот бежать впереди паровоза и пытаться сейчас искать технику с HDMI 2.1 «на борту» совершенно не стоит. Его ещё попросту не произвели, ведь он был представлен лишь в начале января 2017 года. Итак, приступим к детальному изучению спецификаций различных версий HDMI…

Основные характеристики HDMI разных версий

Обратимся к основным характеристикам разных версий HDMI, а самое главное, узнаем в чем разница HDMI 1.4 и 2.0 (самых актуальных версий). Отметим почти пятикратное увеличение пропускной способности последней версии по сравнению с версией 1.4.

	HDMI Version
	1.0–1.2a		1.3–1.3a	1.4–1.4b	2.0–2.0b		2.1
Спецификации сигнала
Пропускная способность	4.95 Gbit/s	10.2 Gbit/s		10.2 Gbit/s	18.0 Gbit/s	48.0 Gbit/s
Максимальная скорость передачи данных	3.96 Gbit/s	8.16 Gbit/s		8.16 Gbit/s	14.4 Gbit/s	42.6 Gbit/s
TMDS	165 MHz	340 MHz		340 MHz	600 MHz	1200 MHz
Количество каналов TMDS	3	3		3	3	4
Схема кодирования	8b/10b	8b/10b		8b/10b	8b/10b	16b/18b
Компрессия (опционально)	—	—		—	—	DSC 1.2
Поддержка форматов цветов
RGB	Да
YC_BC_R 4:4:4	Да
YC_BC_R 4:2:2	Да
YC_BC_R 4:2:0	—	—		—	Да	Да
Глубина цвета
8 bpc (24 bit/px)	Да
10 bpc (30 bit/px)	Да
12 bpc (36 bit/px)	Да
16 bpc (48 bit/px)	—	Да		Да	Да	Да
Цветовое пространство
SMPTE 170M	Да
ITU-R BT.601	Да
ITU-R BT.709	Да
sRGB	—	Да		Да	Да	Да
xvYCC	—	Да		Да	Да	Да
sYCC₆₀₁	—	—		Да	Да	Да
Adobe_YCC601	—	—		Да	Да	Да
Adobe RGB (1998)	—	—		Да	Да	Да
ITU-R BT.2020	—	—		—	Да	Да
Характеристики аудио
Частота дискретизации на канал (макс)	192 kHz
Звуковая частота (макс)	?	?		768 kHz	1536 kHz	1536 kHz
Размер образца	16–24 bits	16–24 bits		16–24 bits	16–24 bits	16–24 bits
Количество аудиоканалов (макс)	8	8		8	32	32

Эти данные из официальной спецификации HDMI мало что говорят простому пользователю. Гораздо чаще людей интересует, какое разрешение и частоту кадров поддерживает стандарт, потому что именно эти данные широко рекламируются производителями телевизоров, мониторов, компьютерного железа и прочей техники, а также указываются в характеристиках игр и видеофайлах.

Максимальные частоты и разрешения HDMI

Вот это уже интереснее! А интереснее потому, что львиная доля потребителей хочет знать не данные по TMDS или глубине цвета, а «потянет ли новая видеокарта 4K», или «можно ли смотреть Full HD каналы на этом телевизоре» и т.п.

Видео формат			Версия HDMI / Максимальная скорость передачи данных
Разрешение	Частота обновления (Hz)	Скорость передачи данных	1.0–1.1	1.2–1.2a	1.3–1.4b	2.0–2.0b	2.1
Разрешение	Частота обновления (Hz)	Скорость передачи данных	3.96 Gbit/s	3.96 Gbit/s	8.16 Gbit/s	14.4 Gbit/s	42.6 Gbit/s
HD Ready (720p) 1280 × 720	24	576 Mbit/s	Да	Да	Да	Да	Да
	30	720 Mbit/s	Да	Да	Да	Да	Да
	60	1.45 Gbit/s	Да	Да	Да	Да	Да
	120	2.99 Gbit/s	—	Да	Да	Да	Да
Full HD(1080p) 1920 × 1080	24	1.26 Gbit/s	Да	Да	Да	Да	Да
	30	1.58 Gbit/s	Да	Да	Да	Да	Да
	60	3.20 Gbit/s	Да	Да	Да	Да	Да
	120	6.59 Gbit/s	—	—	Да	Да	Да
	144	8.00 Gbit/s	—	—	Да	Да	Да
	240	14.00 Gbit/s	—	—	—	Да	Да
2K (1440p) 2560 × 1440	30	2.78 Gbit/s	—	Да	Да	Да	Да
	60	5.63 Gbit/s	—	—	Да	Да	Да
	75	7.09 Gbit/s	—	—	Да	Да	Да
	120	11.59 Gbit/s	—	—	—	Да	Да
	144	14.08 Gbit/s	—	—	—	Да	Да
	240	24.62 Gbit/s	—	—	—	—	Да
4K 3840 × 2160	30	6.18 Gbit/s	—	—	Да	Да	Да
	60	12.54 Gbit/s	—	—	—	Да	Да
	75	15.79 Gbit/s	—	—	—	—	Да
	120	25.82 Gbit/s	—	—	—	—	Да
	144	31.35 Gbit/s	—	—	—	—	Да
	240	54.84 Gbit/s	—	—	—	—	Да
5K 5120 × 2880	30	10.94 Gbit/s	—	—	—	Да	Да
	60	22.18 Gbit/s	—	—	—	—	Да
	120	45.66 Gbit/s	—	—	—	—	Да
8K 7680 × 4320	30	24.48 Gbit/s	—	—	—	—	Да
	60	49.65 Gbit/s	—	—	—	—	Да
	120	102.2 Gbit/s	—	—	—	—	Да

Как можно видеть, практически весь потенциал Full HD, которого вполне достаточно для простого телезрителя, был раскрыт еще в HDMI версии 1.3-1.4. Именно с разрешением 1920 × 1080 транслируются HD телеканалы.

4K контент вполне можно смотреть (или играть) уже на оборудовании с поддержкой HDMI 1.4, правда, только лишь при частоте 30 Гц. Но огромное количество людей даже и не знают про какие-то там Герцы… HDMI 2.0 и выше дает огромный прирост и в разрешении, и в пропускной способности, и в кадрах. Но надо ли это прямо сейчас? Кому и для чего?

Поддерживаемые функции HDMI всех версий

Теперь поговорим о функциях HDMI, поддерживаемых в разных версиях.
В версии 1.4 всё самое востребованное (3D, ARC, CEC) уже имеется, а что привносится, начиная с версии 2.0, выглядит скорее избыточным для большинства пользователей. Судите сами: в HDMI 2.0 есть Full HD 3D со скоростью 120 кадров в секунду, цветовая субдискретизация 4:2:0, 25 кадров в секунду 3D-форматов, и аудио стандарты HE-AAC и DRA.

А по сути: 3D уже мало кого интересует (в этом году Samsung и LG свернули производство 3D панелей, за ними вскоре последуют и другие производители). 4:2:0, DRA… «Что это?» – спросит 95% покупателей, а то, что действительно важно, это лишь поддержка 4K со скоростью 60 кадров в секунду (FPS).

Функции	HDMI version
Функции	1.0	1.1	1.2–1.2a	1.3–1.3a	1.4–1.4b	2.0–2.0b	2.1
Full HD Blu-ray Disc и HD DVD video	Да	Да	Да	Да	Да	Да	Да
Consumer Electronic Control (CEC)	Да	Да	Да	Да	Да	Да	Да
DVD-Audio	—	Да	Да	Да	Да	Да	Да
Super Audio CD (DSD)	—	—	Да	Да	Да	Да	Да
Auto lip-sync	—	—	—	Да	Да	Да	Да
Dolby TrueHD / DTS-HD Master Audio	—	—	—	Да	Да	Да	Да
Обновленный список CEC команд	—	—	—	Да	Да	Да	Да
3D video	—	—	—	—	Да	Да	Да
Ethernet channel (100 Mbit/s)	—	—	—	—	Да	Да	Да
Обратный аудио канал (ARC)	—	—	—	—	Да	Да	Да
4 аудио потока	—	—	—	—	—	Да	Да
2 видео потока (Dual View)	—	—	—	—	—	Да	Да
Hybrid Log-Gamma (HLG) HDR OETF	—	—	—	—	—	Да	Да
Статический HDR (статические HDR метаданные)	—	—	—	—	—	Да	Да
Динамический HDR (динамические HDR метаданные)	—	—	—	—	—	—	Да
Расширенный Обратный аудио канал (eARC)	—	—	—	—	—	—	Да
Переменная частота обновления (режим игры VRR)	—	—	—	—	—	—	Да
Технология сжатия видео потока (DSC)	—	—	—	—	—	—	Да

Защита HDMI портов

Что действительно важно – защита HDMI портов от выгорания. Тут, к огромному сожалению, никакая новая версия стандарта не спасёт… HDMI порты как горели от «горячего подключения», т.е. подключения без обесточивания, так и горят. Производители хоть и пытаются как-то облегчить ситуацию, добавляя в схемы своих устройств дополнительную защиту, помогает это далеко не всегда. Происходит так потому, что на корпусах устройств присутствуют достаточно высокие (порядка 100 Вольт) статические потенциалы.

Защита HDMI интерфейсов Dr.HD HDMI Protector

В момент подключения устройств происходит выравнивание этих потенциалов (разряд), вследствие чего и происходит повреждение оборудования. Данная проблема известна с самого начала появления HDMI интерфейса. Всё это является следствием общей дешевизны комплектующих. Такая вот схемотехника… Не важно, кто производитель вашего телевизора или видеокарты. Проблема таится в самом интерфейсе.

Поэтому, какую бы версию HDMI ни поддерживали ваши устройства, их коммутацию следует проводить только при отключении всех устройств схемы из розетки! Если делать этого нет возможности или просто хочется дополнительно обезопасить дорогостоящее оборудование, можно (а порой и необходимо) использовать HDMI защиту. Подобные устройства можно легко купить в специализированных магазинах.

Такие пассивные элементы (проще говоря, предохранители) защитят технику с HDMI интерфейсами от электростатических разрядов, разности потенциалов при подключении оборудования «на горячую», а также грозовых наводок. Они активны на всех каналах TMDS и будут выступать в качестве конечной защиты ESD. Если вдруг разряд пойдёт по кабелю, защитник примет весь удар на себя.

В заключение

Итак, надеюсь, нам удалось внести ясность в вопрос не только разницы HDMI 1.4 от HDMI 2.0 (a/b), но и остальных версий стандарта HDMI. Теперь вы знаете, что нет смысла пытаться выставить 4К разрешение на вашей новенькой видеокарте, если у вас старый монитор, а смотреть спутниковые HD каналы в отличном качестве можно и на телевизоре с самой первой версией HDMI.

зачем нужна высокая пропускная способность и хорошая медь / Stereo.ru

В декабре текущего года данный стандарт готовится отметить свое 14-летие, а количество проданных устройств исчисляется миллиардами. К появлению HDMI причастны семь «родителей», среди которых числятся Panasonic, Hitachi, Toshiba, Silicon Image, Philips, Sony, Thomson/RCA. Цель этого родственного союза заключалась в создании цифровой замены для аналоговых интерфейсов типа SCART. На тот момент видео по цифре передавал только DVI. А кроме того, упомянутые оба разъема были довольно массивными. Чтобы соединение не разваливалось, вилка DVI, равно как и компьютерный RGB оснащались винтовым крепежом. Плюс для аудио нужно было тянуть еще одну линию. Решительно неудобно!

HDMI-кабели: как это сделано

В кабелях HDMI используются 19-контактные разъемы трех типов: самый массовый полноразмерный HDMI (тип A), mini-HDMI (тип C) и миниатюрный micro-HDMI (тип D), служащий для подключения компактных девайсов. Иногда можно встретить тип «B» с 29-ю контактами для подключения к дисплеям ультравысокого разрешения, а также защищенные от влаги/грязи коннекторы типа «E» с фиксатором (их часто используют в автомобиле).

Стандартный HDMI-шнур, как правило, включает в себя 4 витые пары (каждая с импедансом в 100 Ом, собственным экраном и дренажным проводником), которые передают данные и сигналы синхронизации. Неэкранированная витая пара — протокол DDC для передачи служебных данных между видеоадаптером и ТВ/монитором. Отдельные провода служат для питания и сигналов управления, а для опциональных фишек вроде ARC и Ethernet-канала HEC (HDMI Ethernet Channel, 100 Мбит/с) могут использоваться дополнительные линии.

Схема распределения контактов HDMI-порта

Для упаковки и перевозки AV-посылок, т.е. для кодирования и передачи информации здесь используется протокол дифференциальных сигналов с минимизированными переходами TMDS. Охраняет «почтовых курьеров» профессиональный «телохранитель» — одолженная у корпорации Intel технология HDCP («протокол защиты широкополосных цифровых данных»), которая защищает контент от копирования, т.е. пиратства.

Традиционно проводники оснащаются диэлектриком из полипропилена, HDPE и т.п. Вся эта конструкция укутывается экраном из алюминиевой фольги или алюминированного майлара, а сверху укладывается медная экранирующая оплетка и защитная оболочка. Например, в HDMI-кабелях Monster сами проводники изготовлены из бескислородной меди OFC высокой степени очистки, а 4-уровневое экранирование призвано устранить любые внешние помехи. Также хорошей практикой считается золотое покрытие соединений. В этом месте обычно принято смеяться над «золотыми проводами», но на самом деле причина позолоты банальна донельзя. Золото, уступая меди в проводимости, при длительной эксплуатации ведет себя абсолютно инертно и не окисляется.

Вернусь к истории HDMI. Первая версия получилась вундеркиндом с весьма полезными талантами: достаточно миниатюрный разъем, умение одновременно транслировать HD-видео и многоканальное аудио, а также качественная передача цветового пространства YCbCr. В качестве бонуса имелся управляющий протокол CEC, способный объединить несколько HDMI-устройств в единую управляемую систему. Простота и удобство использования, а также поддержка передачи цифрового HD-аудио и HD-видео одним кабелем и превратили HDMI в настоящего героя нашего времени.

Традиционно порт HDMI крепится к самой плате, поэтому крайне нежелательно расшатывать в стороны разъем при включении/выключении кабеля

Показатель пропускной способности делит HDMI-кабели на стандартные (Standard, «категория 1», не пропускают картинку выше разрешения 1080i и 720p) и высокоскоростные (High Speed, «категория 2», передают 4K и 3D). Длина HDMI-кабеля обычно составляет от 1 до 3 метров, но может достигать даже 15 м, если используются качественные материалы и элементы конструкции, и, что особенно важно, более толстые проводники.

Следите за обозначениями: 24 AWG — указывает на площадь сечения 0,205 мм2 (Это очень хорошо! Такой кабель сможет передать сигнал при длине до 15 метров), а 28 AWG — всего 0,081 мм2 (традиционно до 5 метров у шнуров 1-ой категории). Учтите, что AWG — это американский система маркирования толщины проводов, и чем цифра меньше, тем кабель толще. Однако в случае использования более длинных кабелей для получения изображения без артефактов и искажений придется использовать усилитель сигнала. Высокоскоростные кабели могут передавать видеосигнал в самом высоком разрешении, но на меньшие расстояния.

HDMI-прогресс: как это работает

С тех пор технология HDMI довольно бодро развивается. Достаточно сравнить представленный в декабре 2002 года базовый стандарт 1.0 с его максимальной пропускной способностью в 4,95 Гбит/с и версию 2.0 образца 2013 года с ее заявленными 18 гигабитами в секунду. «Единичка» поддерживала Full-HD-видео при 60 Гц и 8-канальное LPCM-аудио (24 бит/192 кГц), а вариант 2.0 уже открывает доступ к передаче UltraHD (4K, 4096х2160p/60 Гц), 3D-видео с 25 кадрами в секунду и 32-канального аудио.

Адаптер Monster HDMI очень полезен, когда нужно вывести кабель в сторону от разъема и не перегибать при этом сам провод

К другим особенностям 2.0 следует отнести поддержку видеосигнала с расширенным цветовым пространством BT 2020 (оно же Rec. 2020), что выражается в отображении большего количества цветов и оттенков, функцию Dual View (распараллеливание нескольких изображений на одном экране) и стандартов аудио DRA и HE-AAC. Кроме этого через HDMI 2.0 появилась возможность работы с дисплеями формата 21:9, поддержка HD-аудио с частотой 1536 кГц и многое другое.

В апреле прошлого года стандарт обновили до HDMI 2.0a, куда вошло понятие HDR-видео (High Dynamic Range) с высоким динамическим диапазоном. Планируется выход интерфейса HDMI 2.1, готового работать с динамическими данными в HDR, что выгодно отличает его от статики предыдущей версии. По сути, магия нового интерфейса 2.1 заключается в том, что регулировки телевизора/проектора теперь могут меняться в каждом кадре согласно характеру текущей сцены. Пока такая технология прописана только в формате Dolby Vision, но должна войти и в HDR10, поддерживающий сегодня только статические метаданные (т.е. заданные значения на весь фильм).

Что касается звука, то еще в версии 2009 года HDMI 1.4 появился ARC (Audio Return Channel) — реверсивный звуковой канал, способный посылать аудио в обоих направлениях. Эта удобная штука позволяет обойтись единственным HDMI кабелем, когда нужно вывести аудио с телевизора на AV-ресивер.

Помимо этого, порт HDMI ладит с интерфейсом MHL (Mobile High-Definition Link). Теперь всю банду: видеокамеры, планшеты и смартфоны можно легко подключить к дисплеям и AV-ресиверам и запустить медиаконтент, попутно заряжая аккумулятор. Последняя версия superMHL продвинулась еще дальше и работает даже с 8K-разрешением и HDR.

Полный разгон

Особенности стандартов HDMI рассмотрю на примере крупнейшего кабельного производителя Monster. Согласно мнению ее разработчиков, лучшим вариантом с запасом на будущее станет тот HDMI-кабель, который обеспечит как можно более высокую скорость пропускания сигнала, т.е. сможет передать большие объемы информации за короткий промежуток времени.

HDMI-кабель Monster UltraHD Black Platinum

К таким моделям, обладающим серьезным потенциалом, относится флагман Monster UltraHD Black Platinum, который способен транслировать медиаконтент со скоростью в 27 Гбит/секунду. Этого вполне достаточно не только для требовательных к быстроте передачи больших массивов данных TV с разрешением 4K (Ultra HD), но и для совсем уж фантастических 8K-экранов, которые появятся в недалеком будущем. Модель поддерживает частоту кадров в 60 и 120 Гц и имеет глубину цветопередачи от 8 до 16 бит. На этот счет на упаковке UltraHD Black Platinum имеется аккуратная иконка Ultimate High Speed («предельная максимальная скорость»), указывающая на то, что это самый быстрый HDMI-кабель в фирменной линейке.

HDMI-кабель Monster UltraHD Black Platinum

Для самых недоверчивых имеется модификация Black Platinum со встроенной в корпус штекера тройкой LED-индикаторов пропускной способности, соответствующих 4K (Ultra HD), HD (высокое разрешение) и SD (стандартное разрешение). Бонусом кабель обеспечивает Ethernet-соединение. О том, чтобы штекер случайно не выскользнул из своего разъема при интенсивной уборке, заботится специальная технология V-Grip.

Компания отмечает, что если топовый Monster не справится с новым HDMI-устройством в плане пропускной способности, пользователь получит достойную бесплатную замену, которая решит все вопросы.

На несколько лет вперед

Более бережливым ценителям проекторов и дисплеев с поддержкой разрешения 4K x 2K следует выбрать кабель Platinum, который отличается от своего старшего собрата Black Platinum чуть пониженной до 22,5 Гбит/с скоростью передачи данных. Маркировка в данном случае указана как Ultra High Speed. Модель тоже покрывает стандарт HDMI 2.0 и разрешение 4K x 2K, однако уступает по частоте кадров: соответственно, 30 и 60 Гц против 60 и 120 Гц у Black Platinum. Возможность для передачи цветовой глубины здесь составляет 8-14 бит. Для нынешнего контента это все равно запредельные цифры, не переживайте.

HDMI-кабель Monster Ultra HD Platinum

Остальные характеристики совпадают с параметрами и конструкцией флагмана. Модель тоже работает с Ethernet-подключением, имеет пожизненную гарантию и будет заменена без доплаты в случае появления оборудования, с которым она не сможет работать.

Кстати, Monster заявляет, что покрытые 24-каратным слоем золота штекеры выдерживают до 10 000 подключений без каких-либо повреждений. Хоть и в домашних условиях потребность часто переключать кабель не возникает, однако это лишний раз подтверждает надежность покрытия

Здесь и сейчас

Для уверенной работы с техникой, поддерживающей Full HD-разрешение, вполне подойдет модель Gold, занимающая третье место в табеле о рангах новой HDMI-линейки Monster. Ее упаковка отмечена надписью «Advanced High Speed», т.е. «повышенная максимальная скорость» пропускания сигнала. «Золотой» шнур гарантирует скорость передачи данных в 18 гигабит в секунду, работает с разрешением в 1080p+, 3D-видео, частотой в 30/60 Гц и поддерживает цветопередачу в 8-12 бит. Также передается 7.1-канальный аудиоконтент с поддержкой Dolby TrueHD и DTS-HD Master Audio.

HDMI-кабель Monster Gold Advanced High Speed HDMI

Кабель станет хорошим связующим звеном между телевизором и медиаплеером, системой спутникового ТВ, ноутбуком, игровой консолью и т.п. Модель Gold тоже может похвастаться пожизненной фирменной гарантией, в кабеле применена технология V-Grip для надежного закрепления в разъеме, позолоченные штекеры и защитная оболочка, изготовленная из эластичного износостойкого материала Duraflex.

Самый недорогой кабель в линейке американской компании — Monster HDMI 700hd Advanced High Speed

Конечно же, не всем нужны HDMI-кабели способные работать с 4K-разрешением. Модель начального уровня Monster Essentials High Performance тоже имеет цветистое название, но значительно дешевле и пропускает медиаданные со скоростью в 10,2 Гбит/секунду, — это стандартный HDMI 1.4. В принципе, данная версия поддерживает 4K с максимальной частотой в 30 Гц, но Monster не рассматривает данный кабель в качестве средства для полноценного отображения 4K-картинки. Шнур подойдет для соединения источника сигнала (Blu-ray-проигрывателя, спутниковых тюнеров, ноутбуков и т.п.) с ТВ или монитором, разрешение которого не превышает 1080p. То есть речь идет о подавляющем большинстве пользователей.

Интерфейс HDMI v1.4 во всех подробностях. Советы по выбору кабелей

Интерфейс HDMI v1.4 во всех подробностях

HDMI v1.4 — это не просто очередная версия популярного AV-интерфейса для передачи цифрового видео- и аудиосигнала: свежая реализация включает ряд интересных и очень актуальных нововведений. Кроме подробнейшего рассказа собственно про HDMI v1.4 автор статьи ответит на ряд сугубо потребительских вопросов, которые могут возникнуть перед приобретением кабелей или оборудования

Выбор кабеля HDMI

Кажущееся изобилие (первая часть трилогии)

С выходом спецификации HDMI 1.4 появилось сразу пять типов кабеля HDMI. Цель данной статьи — помочь разобраться в этом изобилии. Сразу оговорюсь, что материал предназначен для читателя, который уже имеет представление о том, что такое HDMI. Поэтому остановлюсь на самых важных особенностях его конструкции и использования, а так же сравнении с кабелем HDMI 1.3.
По большому счету, принципиальная разница в конструкциях «старого» кабеля 1.3 и «нового» 1.4 отсутсвует, а те различия, что имеются, в основном касаются кабеля с Ethernet, причем большинство различий относится не к кабелю как таковому, а к новым возможностям самого формата, и реализовано в устройствах: источниках и приемниках сигнала (более того, часть из этих возможностей существует пока только на бумаге).
Новая классификация теоретически должна облегчить пользователю выбор нужного кабеля, разделив кабельную продукцию по скорости передачи данных и фунциональным возможностям.

В ближайшее время все производители перейдут на стандартную систему обозначений всех пяти типов выпускаемых изделий. На каждом изделии будет нанесена маркировка в соответсвии его типом. Стандартизированная маркировка может быть нескольких видов: цветная, черно-белая, прямоугольная, круглая. Самое главное — наличие такой такой маркировки уже определяет принадлежность кабеля к категории HDMI 1.4. При этом само обозачение «HDMI 1.4» может отсутствовать!

1. Стандартный кабель HDMI

Стандартный кабель HDMI разработан для работаты с большинством обычных домашних компонентов (DVD плееров, приемников спутникового ТВ, плазменных и жидкокристаллических панелей и т.д. ) и предназначен для передачи сигналов изображения с разрешением до 1080i или 720p. По сути, это старый знакомый, HDMI 1.3 «категории 1», для него характерна пониженная (в сравнении с кабелем «категории 2») общая пропускная способность (на 3 канала- RGB) до 2,25 Гб/сек и тактовая частота до 74,25 МГц.

ВНИМАНИЕ! В ряде случаев, на длинах более 2 — 3 метров, о корректной передаче сигналов 1080р и выше при использовании такого кабеля можно забыть. Ситуация будет зависеть от качества конкретного экземпляра кабеля, но ведь при использовании этого типа высокой скорости передачи данных никто и не обещал . Визуально деградация сигнала изображения может наблюдаться даже на меньших длинах. Кабель этого типа предназначен в первую очередь для подключения обычных источников и приемников сигнала. Тем, кто интересуются результатами тестирования различных кабелей будет небезынтересна эта ссылка
Этот самый бюжетный тип кабеля, для тех, кому не требуется высокого качества изображения и звука.

2. Стандартный кабель HDMI с Ethernet

Этот тип кабеля обладает теми же возможностями, что и стандартный кабель HDMI, рассмотренный выше (1080i или 720p), но дополнительно снабжен специализированным каналом передачи данных Ethernet HDMI и предназначен для объединения разных компонентов в сети со скоростью до 100 Мбит/с и связи этих компонентов с интернетом. Функциональные возможности кабеля Ethernet HDMI доступны, если оба связанных устройства поддерживают Ethernet HDMI. Таких устройств на сегодня в России еще нет. Следует заметить, что такой кабель поддерживает канал возврата аудио (ARC). О функции ARC, его работе можно узнать во второй части статьи. Типичная схема Ethernet соединений в аудио-видеосистеме показана на следующих рисунках ниже. Более подробно этот вопрос рассмотрен во второй части статьи.

3. Автомобильный кабель HDMI

Новый тип кабеля HDMI, разработанный специально для транспортных средств, способен работать в жестких условиях, таких как вибрация, высокая влажность и температурные перепады . Предназначен для соединения различных мультимедийных устройств в автомобилях. Одна из возможных схем использования приведена на рисунке ниже.

Новый разъем HDMI Е-типа с замком обеспечивает лучшую фиксацию коннектора в гнезде и предотвращает разъединение в процессе эксплуатации. На рисунке выше представлена схема разъема HDMI Е (источник: http://www.hdmi.org/). Таких устройств на сегодня в России нет, не говоря уже о кабеле.

4. Высокоскоростной кабель HDMI

Высокоскоростной кабель HDMI разработан для соединения высококачественных домашних компонентов (Blu-ray-плееров, HDD-плееров, приемников спутникового ТВ, плазменных и жидкокристаллических панелей) и предназначен для передачи сигналов изображения с разрешением 1080р и выше (до 4 К — 4096×2160, 24Hz). Общая пропускная способность (на 3 канала- RGB) достигает 10,2 Гб/сек, а допустимые тактовые частоты до 340МГц. Пригоден для подключения ЛЮБЫХ источников и приемников сигнала. Имеет обратную совместимость со всеми типами HDMI, при условии использования разъемов А-типа. Основные отличия от стандартного кабеля HDMIзаключаются в сечении и материале четырех витых пар, качестве и конструкции диэлектрика витых пар, экранирования пар и общей конструкции. Естественно, все это отражается на конечной цене изделия.
С моей точки зрения, это наиболее подходящий в большинстве ситуаций кабель, при условии, что Ваши компоненты не поддерживают HDMI 1.4 Ethernet или Вы в дальнейшем не собираетесь подключать домашнюю сеть и интернет к Вашей аудио-видео системе. Это значительно более качественный кабель по сравнению со STANDART и STANDART with ETHERNET. Разница в изображении хорошего HIGH SPEED кабеля, по сравнению с кабелем STANDART, как правило, заметна даже на недорогих компонентах.

5. Высокоскоростной кабель HDMI с Ethernet

Этот тип кабеля обладает теми же возможностями, что и высокоскоростной кабель HDMI предыдущего типа, но имеет дополнительный специализированный канал передачи данных Ethernet HDMI для объединения разных компонентов в сети со скоростью до 100 Мбит/с и связи этих компонентов с Интернет. Функциональные возможности кабеля Ethernet HDMI доступны, если оба связанных устройства поддерживают Ethernet HDMI. Таких устройств в России пока нет. Первые компоненты должны появиться только в конце 2010 г. Это универсальный кабель со всеми мыслимыми возможностями, которые может сегодня предоставить спецификация HDMI 1.4 . Имеет смысл приобретать с «прицелом» на будущее.
Несколько простых советов по выбору и использованию кабеля.
В первую очередь определимся с выбором одного из четырех типов HDMI кабеля. Принципиальный выбор происходит между HIGH SPEED (дороже и лучше) или STANDART (дешевле и несколько хуже). Дальнейшее проще – следует определиться,нужно ли подключение к Интернету или локальной компьютерной сети ваших компонентов. В таком случае компоненты ОБЯЗАНЫ поддерживать HDMI 1.4 с Ethernet, иначе обмен данными по HDMI будет невозможен . И вновь есть два варианта, различных по качественным возможностям, — HIGH SPEED with ETHERNET (лучше) или STANDART with ETHERNET (дешевле).
На упаковке кабеля может быть предоставлена информация о гарантированной дальности передачи сигнала 1080р, и тут все просто: чем дальше — тем лучше.
Проводники кабеля должны быть максимального сечения, но эту информацию на упаковке обычно не указывают. Оценить качество кабеля можно и по некоторым косвенным признакам. В общем случае – чем более толстый и более жесткий кабель, тем лучше передача звука и изображния. Этому, на первый взгляд неоднозначному критерию, имеется довольно серьезное физическое обоснование (про это во второй части статьи).
Особо хочу остановиться на выборе кабеля для закладки в стену или потолок: техника очень быстро эволюционирует и имет смысл закладывать кабель только с максимальной пропускной способностью — HIGH SPEED или HIGH SPEED with ETHERNET.
Очень важно! Никогда не коммутируйте компоненты по HDMI при включенном оборудовании , это можно вывести его из строя! Не допускайте резких перегибов кабеля, т.к. это приводит к изменению волнового сопротивления и может в ряде случаев нарушить передачу сигнала.

Цена вопроса (вторая часть трилогии)

В этой части пойдет рассказ о характеристиках и различии конструкций HDMI кабеля.
Стандарт HDMI 1.4 четко разделяет кабели на две группы в зависимости от их характеристик. Такое деление было и ранее (в спецификации HDMI 1.3 — «Category 1» и «Category2»), но далеко не все производители это указывали. Теперь это будет называться «STANDART» и «HIGH SPEED».
В чем же разница по характеристикам между «STANDART HDMI 1.4» и «HIGH SPEED HDMI 1.4»? Обратимся к спецификации HDMI 1.4. Изучив таблицу 1 (таб. 1) мы видим, что стандартный кабель HDMI 1.4 значительно уступает высокоскоростному кабелю HDMI 1.4 по частотным характеристикам и, соответственно, скорости передачи информации.

Сравнение High Speed HDMI 1.4 и Standard HDMI 1.4 кабеля.

На диаграмме ниже эта разница выражена графически . Обращаю внимание на то, что в подавляющем большинстве случаев указывают общую пропускную способность, а она будет в ТРИ раза выше, чем у каждого из каналов. Маркетинг!…

В таблице ниже приведен сравнительный анализ максимальных физических возможностей формата и кабеля HDMI 1.3 и HDMI 1.4 — выделено синим пунктиром. Как видим, они не отличаются. Все, что выделено коричневым пунктиром относится к возможностям ФОРМАТОВ.

Отюда вывод: разницы между высококачественным кабелем (без Ethernet) HDMI 1.3 и высокоскоростным (без Ethernet) HDMI 1.4 нет никакой.
Более подробно на конструктивныех отличиях и их влиянии остановимся позже.

HDMI 1.4 кабель с Ethernet и без него: в чем разница?

Если мы посмотрим, чем отличаются по конструкции стандартный (или высокоскорстной) кабель HDMI 1.4 без Ethernet и стандартный (или высокоскорстной) кабель с Ethernet, то обнаружим наличие у последнего 5-ой экранированной витой пары, распаянной на 14, 17 и 19 контакты разьема (см. табицу). По этой же паре передается сигнал ARC (канал возврата аудио).

На этой фотографии очень хорошо видно, различие в конструкции кабеля HDMI 1.4 с Ethernet и HDMI 1.4 без Ethernet

Стандартный HDMI кабель и высокоскоростной HDMI кабель.

Весьма интересен вопрос о различии конструкции стандартного HDMI 1.4 кабеля и высокоскоростного кабеля HDMI 1.4, с учетом того, что распайка разъемов и количество физических проводников у них одинаково (таблица 4). Пока же посмотрим, что предлагают некоторые из производителей, и какие варианты конструкций HDMI кабеля используются.

Варианты внешнего вида HDMI кабеля. Пока еще не маркированного и без красочной упаковки:

В предложении производителя один из вариантов спецификации для изготовления HDMI кабеля выглядит так:
Version: HDMI 1.3b/1.4 (optional)
AWG: 30/28/26/24 (optional)
Plated: Gold /Nickel (optional)
Length: 1m to 20m (3FT to 60FT)
Braid: Black/White/Blue/Gray… (optional)
Conductor: BC-Bare Copper, TC-Tin Copper, SC-Sliver Copper
Как видим, производитель предлагает различные варианты кабеля, разъемов и т. д., в общем, «любой каприз за Ваши деньги». Вот тут и появляется очень важный фактор – стоимость, с которым связаны характеристики и, в конечном счёте, результирующее качество кабеля. К сожалению, в ряде случаев фирмы – маркировщики кабельных изделий (заказывающие свой товар у производителей) закладывают в конечную стоимость наценку «от вольного». Как результат, и изделия высокого уровня, и весьма посредственные, могут быть близкими по цене, а в ряде случаев цена вообще может не соответствовать качеству. Во многом из-за подобных «парадоксов» распространено заблуждение, что все кабели одинаковые и не надо переплачивать неизвестно за что. Стоимость производства HDMI кабеля может очень сильно отличаться из-за особенностей технологии у различных производителей, в частности, за счёт ручной пайки и ее качества (не забываем о 38 контактах). Экономить, учитывая массовость производства, стараются буквально на всем, прежде всего на меди, заменяя ее более дешевым алюминием и понижая сечение медных токопроводящих жил. Некоторые экономят и на индивидуальных заземляющих проводниках витых пар, что заметно снижает помехозащищенность такого изделия. Сигнал 1080р по такому кабелю, в зависимости от источника, приемника и внешних условий может не «пройти» и на пяти метров, при заявленных пятнадцати. В ряде случаев работоспособность на больших длинах, к сожалению, можно проверить только опытным путем.
Основное отличие стандартного HDMI 1.4 кабеля, в сравнении с высокоскоростным, заключается в сечениях витых пар, точности изготовления конструкции кабеля, качестве меди, в служебных проводниках, диэлектриках, экранах и т.д. С увеличением сечения проводников до определенного предела передача сигнала улучшается. Но на этом пути существуют ограничения, связанные с физическим габаритами кабеля, его гибкостью и сложностью пайки. Сечение проводников, используемых в HDMI кабеле, обычно не превышает 24 AWG (0.205 кв.мм), очень редко 23.5 AWG (0.22 кв.мм), единичные случаи 22 AWG (0.32 кв.мм) . Из известных мне производителей, представленных в России, проводники наибольшего сечения у кабеля TCHERNOVAUDIO HDMI Pro IC — 23 AWG (0.258 кв.мм).
Очень большое значение для скорости передачи данных имеет точность изготовления витых пар. Однородность и толщина диэлектрика, соблюдение диаметров проводников – очень важные условия для обеспечения нормированного значения волнового сопротивления и минимизации отражений сигнала на концах линий. Равномерность шага скрутки витых пар очень сильно влияет на помехозащищенность кабеля. От качества экранирования витых пар зависит уровень перекрестных помех каналов передачи различных по характеру и структуре сигналов, что, в конечном итоге определяет качество передачи видеосигналов. Внешний двойной экран позволяет дополнительно защитить витые пары и служебные проводники от внешних наводок.
Экранирование кабелей само по себе представляет сложную теоретическую и практическую задачу. В общих чертах, для частотных диапазонов передаваемых сигналов, с которыми работает стандарт HDMI, справедливы следующие моменты:
— Чем толще проволока и материал фольги, тем лучше, поскольку это обеспечивает увеличение проводимости.
— Продольная установка фольги лучше, чем спиральная, но она достаточно жесткая и трудно изгибается.
— Внешний экран в виде оплетки и фольги, или двойной оплетки, значительно лучше, чем одиночный экран, даже в том случае, если два экранирующих слоя не изолированы один от другого.
-Лучшая конфигурация для кабелей с экраном в виде оплетки и фольги, когда оплетка находится против проводящей стороны спиральной фольги.
— Отдельные витые пары в общем экранированном кабеле должны быть помещены в индивидуальные экраны для предотвращения емкостной перекрестной помехи между сигнальными проводниками, а сами экраны должны быть изолированы друг от друга.
— Желательно, чтобы удельное сопротивление материала проводников было минимальным

Из вышесказанного следует, что качественный HDMI кабель практически невозможно сделать тонким и гибким. На фото ниже можно увидеть сравнительную толщину трех HDMI. Два высокоскоростных и один стандартный. Определить, какой из них стандартный, думаю, не составит особого труда …

Пайка также вносит свою лепту в работу кабеля. Экспериментировать с качеством пайки и ее влиянием на передачу HDMI сигнала не довелось, но с бракованным кабелем от разных производителей пришлось столкнуться и удивиться тому, что кабель в принципе работоспособен. На фотографиях ниже можно увидеть различные варианты пайки бракованного кабеля от разных производителей (часть фотографий – автора). По отзывам народа, имеющего отношение к торговле, некоторая часть HDMI кабеля через 1-2 года выходила из строя. Одна из наиболее вероятных причин – плохая пайка.

Таким образом, качественный HIGH SPEED HDMI кабель представляет собой достаточно сложную конструкцию, требующую высокой технологической культуры при его изготовлении. Поэтому к выбору кабеля, особенно для стационарной, а тем более скрытой, проводки не следует подходить по принципу «чем дешевле, тем лучше». Смотрите на сечение проводников витых пар, многие производители его указывают и лучше, если это будет не менее 0.205 кв.мм. Желательно – если все экраны будут медные.
Как пример удачной, хорошо продуманной и правильно реализованной конструкции кабеля можно привезти TCHERNOVAUDIO HDMI Pro IC. На фотографиях ниже можно увидеть две разные конструкции высокоскоростного кабеля HDMI. Цена этих изделий очень близкая, но сложность конструкции и качество используемых материалов – разные. На нижнем рисунке показана типичная начинка кабеля HDMI Standard.

Примеры построения сети, коммутация при помощи кабеля HDMI с Ethernet.

Все соединения между A/V компонентами домашней сети в недалеком будущем можно будет производить с помощью кабеля HDMI с Ethernet

Возможности канала возврата аудио (ARC)

Канал возврата аудио поддерживает стандарты Dolby Digital, DTS и PCM и является аналогом стандартного S / PDIF соединения. При его применении Вам не требуется дополнительный кабель для передачи звука с телевизора на ресивер домашнего кинотеатра. О работе и особенностях ARC Вы можете узнать по ссылке: http://www.hi-fi.ru/forum/forum87/topic67176/

Легенда о цифре (заключительная часть трилогии)

Информация для тех, кто считает, что кабель не может влиять на качество сигнала

Горячие споры на эту тему постоянно возникают на разных форумах. Многие считают, что сигнал по HDMI кабелю может или передаваться или не передаваться, т.к. состоит из 0 и 1. На самом деле это не совсем так. Остановимся на некоторых проблемах передачи сигнала в HDMI (DVI) форматах.
В первую очередь, не следует забывать, что ЛЮБЫЕ электрические сигналы, в том числе и «цифровые, в реальном мире являются аналоговыми, то есть изменяющимися непрерывно и за определенное, хотя иногда и весьма малое время. Основное отличие того, что условно называют «цифровыми» сигналами от условных «аналоговых» заключается в гораздо более широком спектре частот, занимаемых первыми. Иными словами, по HDMI кабелю (как и по любому другому) сигнал передаётся в аналоговом виде, то есть в виде электрических токов от очень низких (в т.ч. постоянного тока) до очень высоких (многих десятков ГГц) частот.
Не вдаваясь в подробности, с электрической точки зрения, при передаче цифровых сигналов приходится сталкиваться с теми же проблемами, что и при передаче аналоговых сигналов: ослабление по амплитуде, завал фронтов (уменьшение уровня высокочастотных компонентов), зашумление.
При затухании полезного сигнала, искажении и обогащении его помехами, часть информации теряется. А поскольку средства контроля правильности передачи данных (напр., контрольная сумма), в отличие от передачи данных в компьютере, не используются, то при достижении определенного уровня ошибок, можно получить искажения и помехи, хорошо заметные на передаваемом изображении («размытие» контура изображения, «шевеление» пикселей, точки, полосы). Именно в этом и проявляется влияние кабеля.
Приведу некоторые материалы на эту тему. Они частично относятся к исследованию проблемы подключения по DVI, но все нижеизложенное можно смело относить и к HDMI, и к любому другому формату передачи широкополосных сигналов.
Существует множество электромагнитных процессов, влияющих на свойства передаваемого сигнала в кабеле. Впервые с влиянием кабельной линии на передаваемые электрические сигналы столкнулись при прокладке первого телеграфного кабеля по дну пролива Ла-Манш. Пятидесятикилометровый участок кабеля сначала оказался неспособен передать даже медленные сигналы ручного телеграфа – настолько велики были затухание и дисперсия сигнала в нем. На сегодняшний день проблемы полуторавековой давности, разумеется, решены, но, тем не менее, аналогичные физические процессы проявляют себя на другом уровне.
Если мы передаем «цифровой» сигнал, то всегда должны определить условия его «дискретности». При передаче сигнала считается, что если его напряжение на входе приемника в данный момент времени выше одного определенного уровня, приемник считает что это уровень «логической 1», если ниже другого определенного — то «логического 0». На выходе источника сигнал представляет собой последовательность прямоугольных импульсов, а при распространении по кабелю такой сигнал искажается. Происходит его затухание, т.е. уменьшение амплитуды (за счет потерь в проводниках, потерь на излучение и поляризационные процессы в диэлектриках), завал фронтов (из-за конечной полосы пропускания, связанной с частотнозависимыми потерями), искажение формы импульсов в результате дисперсии, взаимного влияния сигналов разных витых пар и внешних наводок. Кроме того, в кабеле возможны резонансные явления и отражения сигнала от неоднородностей, что тоже приводит к искажению формы импульсов… Если мы подключим осциллограф к разъему источника, то увидим более-менее чёткие прямоугольные импульсы. Далее, по ходу распространения в кабеле, они будут постепенно размываться, форма их будет искажаться. При слишком длинном или некачественном кабеле на входе приемника сигнал будет очень сильно отличаться от того, который можно наблюдать на входе кабеля. Искажения могут быть настолько велики, что приемник окажется не в состоянии воспринять такой сигнал по критерию его «дискретности».
Помехи также могут оказать большое влияние на стабильность передачи цифрового сигнала. Кардинальным решением проблемы защиты от помех является так называемая «дифференциальная» (или «балансная») передача. Для каждой линии используется два провода, по одному из которых передается прямой сигнал, а по второму – его инвертированная копия. Таким образом, в любой момент времени сумма таких сигналов в идеале равна нулю, а разность – удвоенной величине сигнала на входе каждой линии. На приемном конце линии ставится специальное устройство – дифференциальный приемник, который как раз и вычитает один сигнал из другого. Представьте теперь, что два проводника, передающие такие сигналы расположены очень близко друг к другу. Внешнее поле, наводящее помехи, создаст в этих проводниках практически одинаковые сигналы помех – т. н. синфазную помеху. Приемник вычтет их один из другого, в результате на его выходе сигнал помехи будет близок к нулю, а полезный сигнал будет удвоен. Работу дифференциальной линии и приемника хорошо поясняет следующий рисунок:

На верхней части рисунка показны сигналы действующие в линии. Зеленым цветом отображен – полезный сигнал в прямом проводнике. Синим – в противофазном проводнике, а красным – сигнал помехи, одинаковый для обоих проводников. На нижней части рисунка показан сигнал на входе разностного приемника – видно, что полезный сигнал будет удвоен, а сигнал синфазной помехи будет практически нулевым.
Для того, чтобы проводники располагались рядом, а внешние помехи создавали в них как можно более близкие сигналы применяют скрутку проводников в пары, которые обычно и применяют для передачи широкополосных сигналов. Если такую пару заключить во внешний экран, то наводок на линию будут уменьшены еще в большей степени. В результате получится кабель с достаточно высокой помехозащищенностью. Именно так выполнены DVI и HDMI кабели, предназначенные для передачи очень широкой полосы частот сигналов. На рисунке ниже можно видеть упрощенную схему линии передачи для единичной экранированной витой пары.

Чем выше максимальная частота полезных сигналов в кабеле и чем выше частоты возможных внешних помех, тем меньшим должен быть шаг скрутки пары и меньше расстояние между проводниками для обеспечения заданного уровня воздействия внешних помех на линию. Но, с другой стороны, эти же параметры определяют волновое сопротивление линии, дисперсию и потери в ней. Поэтому существуют определенные оптимальные значения толщины изоляции проводников и шага скрутки, которые при хорошей помехозащищенности обеспечивают и требуемые электрические параметры линии.
Однако в мире нет ничего идеального и даже самые лучшие кабели всё-таки не идеально защищены от помех (по целому ряду причин, в т.ч. точности изготовления) и имеют вполне определенное затухание. Поэтому помехи, к сожалению, проникают даже в экранированные кабели, а собственные электрические параметры кабелей также влияют на сигнал. К чему это может привести? Посмотрим на следующий рисунок:

Верхняя осциллограмма показывает сигнал на выходе передатчика данных. Вторая — сигнал на выходе приемника при прямом соединении его входа с выходом передатчика. Видно, что восстановленный сигнал имеет точную привязку к временной шкале. Третья осциллограмма соответствует тому, что можно наблюдать на выходе длинного кабеля в условиях больших внешних помех и наличия рассогласования волнового сопротивления кабеля и нагрузки. Что при этом будет на выходе приемника сигнала, показывает последняя осциллограмма. Восстановленный сигнал, кроме того, что получил временную задержку, еще и изменяет свои длительность и расположение фронтов и спадов во времени, то есть случайно, в зависимости от мгновенных помех, меняет мгновенное значений фазы. А это – джиттер, гроза всех цифровых систем передачи данных. Его появление приводит к тому, что нарушается строгая временная сетка, определяющая в цифровых устройствах все процессы обработки и преобразования сигналов. Результат этого – видимые и слышимые искажения изображения и звука. Конечно, в реальных условиях помехи и искажения передачи будут не столь высоки, как на приведенном выше примере, но они имеются в ЛЮБОМ случае, только их уровень и свойства напрямую зависят от свойств и качества кабеля, связывающего источник и приемник цифровых сигналов. Любые аппаратные и программные средства подавления джиттера имеют ограничения в применении, а качество их работы напрямую связано с его исходным уровнем – чем больше величина джиттера, тем ниже эффективность его подавления. В простых случаях большой уровень джиттера приводит просто к некоторому снижению качества изображения и звука, в «клинических» — может вызывать серьезные нарушения в работе цифровых систем.
В дифференциальных линиях передачи джиттер может возникать не только под действием внешних факторов.
Любая асимметрия в кабеле, в т.ч. и разность задержек сигнала внутри пары, приводит к появлению синфазной составляющей сигнала. При этом амплитуда дифференциальной составляющей уменьшается. Неприятность заключается еще и в том, что дифференциальные и синфазные сигналы имеют различную скорость распространения и различные коэффициенты потерь, поэтому в зависимости от формы и спектра передаваемых сигналов результирующая ошибка приводит к возникновению дополнительной составляющей фазового дрожания (джиттера), кореллированного с сигналами. Заметим, что сами по себе синфазные составляющие не вносят джиттер в сигнал. Проблемы начинаются при преобразовании. Неидеальное разностное преобразование составляющих существенно портит сигнал, а неидентичность витых пар в кабеле еще больше усугубляет ситуацию.
В системах передачи изображения по интерфейсам DVI и HDMI, восстановление тактирующих частот в устройстве отображения (монитор, панель) производится с помощью систем ФАПЧ, нарушение в работе которых могут быть вызваны не только большим уровнем помех, наводимых на соединительные кабели, но и разницей в задержках передачи тактовых частот и информационных сигналов. То есть такие системы чувствительны и к помехозащищенности кабеля, и к величине его задержки и дисперсии.
По опыту Silicon Image, нормально работают кабели DVI с длиной 2 метра, однако качество может заметно ухудшаться при увеличении длины до 5 м (и уж тем более до 10 м).

Увеличение уровня джиттера, вызванное рассмотренными выше явлениями, приводит к появлению визуально заметных дефектов изображения. Джиттер, вызванный несовпадением начальной фазы частоты дискретизации в соседних строках, приводит к тому, что на перепадах видеосигнала возникает дополнительный шум. Наибольшие ошибки наблюдаются для сигналов большей частоты и амплитуды.

Как все это визуально проявляется на экране?
При передаче сигналов изображения больший уровень шума наблюдается на перепадах сигнала (многократно превышающий шум, присутствующий на ровном фоне). Это особенно выражено при воспроизведении контрастных переходов кадра (края объектов, решетки, и т.д.), а также изображений, содержащих большое количество мелких деталей (задние планы, листья, рябь бликов от солнца и т.п.). Возникает субъективное ощущение уменьшения глубины изображения и уменьшения контрастности. Черный цвет становится менее черным. Если Вы внимательно посмотрите на темные места кадра, то сможете заметить шумы в виде мелких точек. Эта и есть причина снижения контрастности изображения.
Изображение может выглядеть менее стабильным, это проявляется в «шевелении пикселей», особенно заметно на листьях или сложных задних планах с большим количеством элементов, особенно при движении камеры (возникают своеобразные «ореолы»).
Кроме того еще страдает и цветопередача, что особенно хорошо заметно на проекционных системах и плазменных панелях с большой диагональю. Искажения цвета наблюдаются, прежде всего, на сложных сюжетах. Цвета зрительно выглядят более блеклыми и менее чистыми. В ряде случаев заметно снижение яркости и резкости изображения. Резкость снижается в результате размытости границ контуров объектов, правда некоторые воспринимают, такую картинку как более «пленочную» и «аналоговую».
На последних стадиях деградации сигнала появляются т.н. «мухи» и полосы. После чего происходит потеря синхронизации и изображение исчезает.

Но до этого «счастливого» момента идет постепенная деградация сигнала, связанная с вышеописанными процессами (рис. выше).
Таким образом, канал передачи данных, в нашем случае – это HDMI кабель, оказывает существенное влияние на качество передачи сигналов изображения даже на небольших длинах, и не учитывать его влияние нельзя.
В заключении хочу сказать, что последние три года имел самое непосредственное отношение к тестированию HDMI кабеля и пришел к следующим выводам:
1. разница в качестве кабеля визуально заметна даже на телевизорах с диагональю 26 дюймов.
2. достаточно сложно заранее сказать на какой длине произойдет полная или частичная деградация сигнала.
Это сильно зависит от самого кабеля и комбинации источник/приемник сигнала. Один и тот же кабель может отлично работать на одной комбинации источник/приёмник, выдать проблемы в виде худшей картинки на другой и совсем не работать на третьей.

При тестировании 20-метрового прототипа HDMI от Tchernovaudio, кроме лабораторных исследований, было проверено несколько десятков вариантов источник/приёмник для проверки работоспособности, в результате был выбран конструктив, обеспечивший 100% работоспособность (сегодня испытано уже примерно 150 вариантов комбинаций оборудования, для сигнала 1080p). Предвидя возможные вопросы о приборном контроле (который проводился за пределами России) и дополнительной необходимости «полевых» испытаний, сразу отвечу, что конечного пользователя не порадует, если лабораторный тест пройдет, а на его системе возникнет проблема.

Приношу сердечную благодарность за помощь в редактировании и ценные замечания Дмитрию Андронникову — http://www.lynxaudio.narod.ru/

Сергей Даушкевич. 2010 г. Москва.

Выбор HDMI кабеля 1.4

С выходом спецификации HDMI 1.4 появилось сразу пять типов кабеля HDMI. Цель данной статьи – помочь разобраться в этом изобилии. Сразу оговорюсь, что материал предназначен для читателя, который уже имеет представление о том, что такое HDMI.

Поэтому остановлюсь на самых выжных особенностях его конструкции и использования, а также сравнении с кабелем HDMI 1.3.

По большому счету, принципиальная разница в конструкциях «старого» кабеля 1.3 и «нового» 1.4 отсутствует, а те различия, что имеются, в основном касаются кабеля с Ethernet, причем большинство различий относится не к кабелю как таковому, а к новым возможностям самого формата, и реализовано в устройствах: источниках и приемниках сигнала. Более того, часть из этих возможностей существует пока только на бумаге.

Новая классификация теоретически должна облегчить пользователю выбор нужного кабеля, разделив кабельную продукцию по скорости передачи данных и фунциональным возможностям.

В ближайшее время все производители перейдут на стандартную систему обозначений всех пяти типов выпускаемых изделий. На каждом изделии будет нанесена маркировка в соответствии с его типом. Стандартизированная маркировка может быть нескольких видов: цветная, черно-белая, прямоугольная, круглая. Самое главное – наличие такой такой маркировки уже определяетпринадлежность кабеля к категории HDMI 1.4. При этом само обозачение «HDMI 1.4» может отсутствовать!

1. Стандартный кабель HDMI

Стандартный кабель HDMI разработан для работы с большинством обычных домашних компонентов (DVD плееров, приемников спутникового ТВ, плазменных и жидкокристаллических панелей и т.д. ) и предназначен для передачи сигналов изображения с разрешением до 1080i или 720p. По сути, это старый знакомый, HDMI 1.3 «категории 1», для него характерна пониженная (в сравнении с кабелем «категории 2») общая пропускная способность (на 3 канала- RGB) до 2,25 Гб/сек и тактовая частота до 74,25 МГц.

ВНИМАНИЕ! В ряде случаев, на длинах более 2 – 3 метров, о корректной передаче сигналов 1080р и выше при использовании такого кабеля можно забыть. Ситуация будет зависеть от качества конкретного экземпляра кабеля, но ведь при использовании этого типа никто и не обещал высокой скорости передачи данных. Визуально деградация сигнала изображения может наблюдаться даже на меньших длинах. Кабель этого типа предназначен в первую очередь для подключения обычных источников и приемников сигнала.

Этот самый бюжетный тип кабеля, для тех, кому не требуется высокого качества изображения и звука.

2. Стандартный кабель HDMI с Ethernet

Типичная схема Ethernet соединений в аудио-видеосистеме показана на следующих рисунках:

Возможности канала передачи данных Ethernet

Типовое соединение компонентов без Ethernet HDMI

Типовое соединение компонентов с Ethernet HDMI

3. Автомобильный кабель HDMI

Новый разъем HDMI Е -типа с замком обеспечивает лучшую фиксацию коннектора в гнезде и предотвращает разъединение в процессе эксплуатации. На рис. 5 представлен вид разъема HDMI Е -типа, источник: http://www.hdmi.org/ .

4. Высокоскоростной кабель HDMI

Высокоскоростной кабель HDMI разработан для соединения высококачественных домашних компонентов (Blu-ray плееров, HDD плееров, приемников спутникового ТВ, плазменных и жидкокристаллических панелей) и предназначен для передачи сигналов изображения с разрешением 1080р и выше (до 4 К – 4096×2160, 24Hz). Общая пропускная способность (на 3 канала- RGB) достигает 10,2 Гб/сек, а допустимые тактовые частоты – до 340МГц. Пригоден для подключения ЛЮБЫХ источников и приемников сигнала. Имеет обратную совместимость со всеми типами HDMI, при условии использования разъемов А-типа. Основные отличия от стандартного кабеля HDMIзаключаются в сечении и материале четырех витых пар, качестве и конструкции диэлектрика витых пар, экранирования пар и общей конструкции. Естественно, все это отражается на конечной цене изделия.

С моей точки зрения, это наиболее подходящий в большинстве ситуаций кабель, при условии, что Ваши компоненты не поддерживают HDMI 1.4 Ethernet или Вы в дальнейшем не собираетесь подключать домашнюю сеть и интернет к Вашей аудио-видео системе. Это значительно более качественный кабель по сравнению со STANDART и STANDART with ETHERNET. Разница в изображении хорошего HIGH SPEED кабеля, по сравнению с кабелем STANDART, как правило, заметна даже на недорогих компонентах.

5. Высокоскоростной кабель HDMI с Ethernet

Несколько простых советов по выбору и использованию кабеля.

В первую очередь определимся с выбором одного из четырех типов HDMI кабеля. Принципиальный выбор происходит между HIGH SPEED (дороже и лучше) или STANDART (дешевле и несколько хуже). Дальнейшее проще – следует определиться,нужно ли подключение к Интернету или локальной компьютерной сети ваших компонентов. В таком случае компоненты ОБЯЗАНЫподдерживать HDMI 1.4 с Ethernet, иначе обмен данными по HDMI будет невозможен . И вновь есть два варианта, различных покачественным возможностям, – HIGH SPEED with ETHERNET (лучше) или STANDART with ETHERNET (дешевле). На упаковке кабеля может быть предоставлена информация о гарантированной дальности передачи сигнала 1080р, и тут все просто: чем дальше – тем лучше. Проводники кабеля должны быть максимального сечения, но эту информацию на упаковке обычно не указывают. Оценить качество кабеля можно и по некоторым косвенным признакам. В общем случае – чем более толстый и более жесткий кабель, тем лучше передача звука и изображения. Этому, на первый взгляд неоднозначному критерию, имеется довольно серьезное физическоеобоснование (про это во второй части статьи). Особо хочу остановиться на выборе кабеля для закладки в стену или потолок: техника очень быстро эволюционирует и имеетсмысл закладывать кабель только с максимальной пропускной способностью – HIGH SPEED или HIGH SPEED with ETHERNET.

Очень важно! Никогда не коммутируйте компоненты по HDMI при включенном оборудовании, это может вывести его из строя! Не допускайте резких перегибов кабеля, т.к. это приводит к изменению волнового сопротивления и может в ряде случаев нарушить передачу сигнала.

В этой части пойдет рассказ о характеристиках и различии конструкций HDMI кабеля.

Стандарт HDMI 1.4 четко разделяет кабели на две группы в зависимости от их характеристик. Такое деление было и ранее (в спецификации HDMI 1.3 – «Category 1» и «Category2»), но далеко не все производители это указывали. Теперь это будет называться «STANDART» и «HIGH SPEED». В чем же разница по характеристикам между «STANDART HDMI 1.4» и «HIGH SPEED HDMI 1.4»? Обратимся к спецификации HDMI 1.4. Изучив таблицу 1 (таб. 1) мы видим, что стандартный кабель HDMI 1.4 значительно уступает высокоскоростному кабелюHDMI 1.4 по частотным характеристикам и, соответственно, скорости передачи информации.

Сравнение High Speed HDMI 1.4 и Standard HDMI 1.4 кабеля.

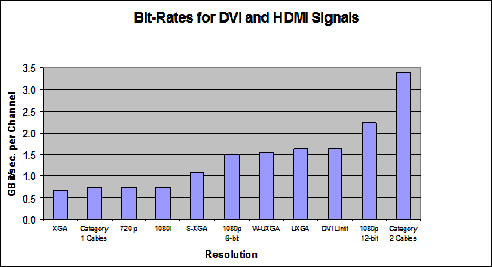

На диаграмме ниже (рис. 5) эта разница выражена графически . Обращаю внимание на то, что в подавляющем большинстве случаев

указывают общую пропускную способность, а она будет в ТРИ раза выше, чем у каждого из каналов . Маркетинг!…

В таблицах приведен сравнительный анализ максимальных физических возможностей формата и кабеля HDMI 1.3 и HDMI 1.4 – выделено синим пунктиром. Как видим, они не отличаются. Все, что выделено коричневым пунктиром относится к возможностям ФОРМАТОВ. Отюда вывод: разницы между высококачественным кабелем (без Ethernet) HDMI 1.3 и высокоскоростным (без Ethernet) HDMI 1.4 нет никакой.

Более подробно на конструктивныех отличиях и их влиянии остановимся позже.

HDMI 1.4 кабель с Ethernet и без него: в чем разница?

Табл. 3

Если мы посмотрим, чем отличаются по конструкции стандартный (или высокоскорстной) кабель HDMI 1.4 без Ethernet и стандартный (или высокоскорстной) кабель с Ethernet, то обнаружим наличие у последнего 5-ой экранированной витой пары, распаянной на 14, 17 и 19 контакты разьема (таб.3). По этой же паре передается сигнал ARC (канал возврата аудио).

На этой фотографии очень хорошо видно, различие в конструкции кабеля HDMI 1.4 с Ethernet и HDMI 1.4 без Ethernet

Пятая витая пара с экраном, HDMI 1.4 с Ethernet. Эти три провода заменены витой экранированной парой, HDMI 1.4 без Ethernet.

Стандартный HDMI кабель и высокоскоростной HDMI кабель.

Табл. 4

Варианты внешнего вида HDMI кабеля. Пока еще не маркированного и без красочной упаковки.

В предложении производителя один из вариантов спецификации для изготовления HDMI кабеля выглядит так: Version: HDMI 1.3b/1.4 (optional)

AWG: 30/28/26/24 (optional)
Plated: Gold /Nickel (optional)
Length: 1m to 20m (3FT to 60FT)
Braid: Black/White/Blue/Gray… (optional)
Conductor: BC-Bare Copper, TC-Tin Copper, SC-Sliver Copper

Как видим, производитель предлагает различные варианты кабеля, разъемов и т. д., в общем, «любой каприз за Ваши деньги». Вот тут и появляется очень важный фактор – стоимость, с которым, связаны характеристики и, в конечном счёте, результирующее качество кабеля. К сожалению, в ряде случаев фирмы – маркировщики кабельных изделий (заказывающие свой товар у производителей) закладывают в конечную стоимость наценку «от вольного». Как результат, и изделия высокого уровня, и весьма посредственные, могут быть близкими по цене, а в ряде случаев цена вообще может не соответствовать качеству. Во многом из-за подобных «парадоксов» распространено заблуждение, что все кабели одинаковые и не надо переплачивать неизвестно за что. Стоимость производства HDMI кабеля может очень сильно отличаться из-за особенностей технологии у различных производителей, в частности, за счёт ручной пайки и ее качества (не забываем о 38 контактах). Экономить, учитывая массовость производства, стараются буквально на всем, прежде всего на меди, заменяя ее более дешевым алюминием и понижая сечение медных токопроводящих жил. Некоторые экономят и на индивидуальных заземляющих проводниках витых пар, что заметно снижает помехозащищенность такого изделия. Сигнал 1080р по такому кабелю, в зависимости от источника, приемника и внешних условий может не «пройти» и на пять метров, при заявленных пятнадцати. В ряде случаев работоспособность на больших длинах, к сожалению, можно проверить только опытным путем.

Основное отличие стандартного HDMI 1.4 кабеля, в сравнении с высокоскоростным, заключается в сечениях витых пар, в точности изготовления конструкции кабеля, качестве меди, в служебных проводниках, диэлектриках, экранах и т.д. С увеличением сечения проводников до определенного предела передача сигнала улучшается. Но на этом пути существуют ограничения, связанные с физическим габаритами кабеля, его гибкостью и сложностью пайки. Сечение проводников, используемых в HDMI кабеле, обычно не превышает 24 AWG (0.205 мм²), очень редко 23.5 AWG (0.22 мм²), единичные случаи 22 AWG (0.32 мм²) . Из известных мне производителей, представленных в России, проводники наибольшего сечения у кабеля TCHERNOVAUDIO HDMI Pro IC – 23 AWG (0.258 мм²).

Очень большое значение для скорости передачи данных имеет точность изготовления витых пар. Однородность и толщина диэлектрика, соблюдение диаметров проводников – очень важные условия для обеспечения нормированного значения волнового сопротивления и минимизации отражений сигнала на концах линий. Равномерность шага скрутки витых пар очень сильно влияет на помехозащищенность кабеля. От качества экранирования витых пар зависит уровень перекрестных помех каналов передачиразличных по характеру и структуре сигналов, что, в конечном итоге определяет качество передачи видеосигналов. Внешний двойной экран позволяет дополнительно защитить витые пары и служебные проводники от внешних наводок.

Экранирование кабелей само по себе представляет сложную теоретическую и практическую задачу. В общих чертах, для частотных диапазонов передаваемых сигналов, с которыми работает стандарт HDMI, справедливы следующие моменты:

Чем толще проволока и материал фольги, тем лучше, поскольку это обеспечивает увеличение проводимости.
Продольная установка фольги лучше, чем спиральная, но она достаточно жесткая и трудно изгибается.
Внешний экран в виде оплетки и фольги, или двойной оплетки, значительно лучше, чем одиночный экран, даже в том случае, если два экранирующих слоя не изолированы один от другого.
Лучшая конфигурация для кабелей с экраном в виде оплетки и фольги, когда оплетка находится против проводящей стороны спиральной фольги.
Отдельные витые пары в общем экранированном кабеле должны быть помещены в индивидуальные экраны для предотвращения емкостной перекрестной помехи между сигнальными проводниками, а сами экраны должны быть изолированы друг от друга.

Желательно, чтобы удельное сопротивление материала проводников было минимальным.

Из вышесказанного следует, что качественный HDMI кабель практически невозможно сделать тонким и гибким. На фото ниже можно увидеть сравнительную толщину трех HDMI:

Два высокоскоростных и один стандартный. Определить, какой из них стандартный, думаю, не составит особого труда …

Пайка также вносит свою лепту в работу кабеля. Экспериментировать с качеством пайки и ее влиянием на передачу HDMI сигнала не довелось, но с бракованным кабелем от разных производителей пришлось столкнуться и удивиться тому, что кабель в принципе работоспособен. На фотографиях ниже (рис. 9) можно увидеть различные варианты пайки бракованного кабеля от разных производителей. По отзывам народа, имеющего отношение к торговле, некоторая часть HDMI кабеля через 1-2 года выходила из строя. Одна из наиболее вероятных причин – плохая пайка.

Таким образом, качественный HIGH SPEED HDMI кабель представляет собой достаточно сложную конструкцию, требующую высокой технологической культуры при его изготовлении. Поэтому к выбору кабеля, особенно для стационарной, а тем более скрытой, проводки не следует подходить по принципу «чем дешевле, тем лучше». Смотрите на сечение проводников витых пар, многие производители его указывают и лучше, если это будет не менее 0.205 мм². Желательно, чтобы все экраны были медными. Как пример удачной, хорошо продуманной и правильно реализованной конструкции кабеля можно привеcти TCHERNOVAUDIO HDMI Pro IC (рис. 10). На фотографиях (рис. 10 и рис. 11) можно увидеть две разные конструкции высокоскоростного кабеля HDMI. Цена этих изделий очень близкая, но сложность конструкции и качество используемых материалов – разные. На рис. 12 показана типичная начинка кабеля HDMI Standard.

Образец конструкция высокоскоростного кабеля HDMI без Ethernet

Рис. 13. Примеры построения сети, коммутация при помощи кабеля HDMI с Ethernet.

Все соединения между A/V компонентами домашней сети в недалеком будущем можно будет производить с помощью кабеля HDMI с Ethernet (рис. 13).

Возможности канала возврата аудио (ARC)

Рис. 14

Заключительная часть «HDMI 1.4»

СПЕЦИАЛЬНО ДЛЯ ТЕХ, КТО СЧИТАЕТ, ЧТО КАБЕЛЬ НЕ МОЖЕТ ВЛИЯТЬ НА КАЧЕСТВО СИГНАЛА. ЛЕГЕНДА О ЦИФРЕ.

В первую очередь, не следует забывать, что ЛЮБЫЕ электрические сигналы, в том числе и «цифровые, в реальном мире являются аналоговыми, то есть изменяющимися непрерывно и за определенное, хотя иногда и весьма малое время. Основное отличие того, что

условно называют «цифровыми» сигналами, от условных «аналоговых» заключается в гораздо более широком спектре частот,

занимаемых первыми. Иными словами, по HDMI кабелю (как и по любому другому) сигнал передаётся в аналоговом виде, то есть в виде электрических токов от очень низких (в т.ч. постоянного тока) до очень высоких (многих десятков ГГц) частот.

Не вдаваясь в подробности, с электрической точки зрения, при передаче цифровых сигналов приходится сталкиваться с теми же проблемами, что и при передаче аналоговых сигналов: ослабление по амплитуде, завал фронтов (уменьшение уровня высокочастотных компонентов), зашумление.

При затухании полезного сигнала, искажении и обогащении его помехами, часть информации теряется. А поскольку средства контроля правильности передачи данных (напр., контрольная сумма), в отличие от передачи данных в компьютере, не используются, то при достижении определенного уровня ошибок, можно получить искажения и помехи, хорошо заметные на передаваемом изображении («размытие» контура изображения, «шевеление» пикселей, точки, полосы). Именно в этом и проявляется влияние кабеля.

Приведу некоторые материалы на эту тему. Они частично относятся к исследованию проблемы подключения по DVI, но все нижеизложенное можно смело относить и к HDMI, и к любому другому формату передачи широкополосных сигналов. Существует множество электромагнитных процессов, влияющих на свойства передаваемого сигнала в кабеле. Впервые с влиянием кабельной линии на передаваемые электрические сигналы столкнулись при прокладке первого телеграфного кабеля по дну пролива Ла-Манш. Пятидесятикилометровый участок кабеля сначала оказался неспособен передать даже медленные сигналы ручного телеграфа – настолько велики были затухание и дисперсия сигнала в нем. На сегодняшний день проблемы полуторавековой давности, разумеется, решены, но, тем не менее, аналогичные физические процессы проявляют себя на другом уровне. Если мы передаем «цифровой» сигнал, то всегда должны определить условия его «дискретности». При передаче сигнала считается, что если его напряжение на входе приемника в данный момент времени выше одного определенного уровня, приемник считает что это уровень «логической 1», если ниже другого определенного – то «логического 0». На выходе источника сигнал представляет собой последовательность прямоугольных импульсов, а при распространении по кабелю такой сигнал искажается. Происходит его затухание, т.е. уменьшение амплитуды (за счет потерь в проводниках, потерь на излучение и поляризационные процессы в диэлектриках), завал фронтов (из-за конечной полосы пропускания, связанной с частотнозависимыми потерями), искажение формы импульсов в результате дисперсии, взаимного влияния сигналов разных витых пар и внешних наводок. Кроме того, в кабеле возможны резонансные явления и отражения сигнала от неоднородностей, что тоже приводит к искажению формы импульсов… Если мы подключим осциллограф к разъему источника, то увидим более-менее чёткие прямоугольные импульсы. Далее, по ходу распространения в кабеле, они будут постепенно размываться, форма их будет искажаться. При слишком длинном или некачественном кабеле на входе приемника сигнал будет очень сильно отличаться от того, который можно наблюдать на входе кабеля. Искажения могут быть настолько велики, что приемник окажется не в состоянии воспринять такой сигнал по критерию его «дискретности».

Помехи также могут оказать большое влияние на стабильность передачи цифрового сигнала. Кардинальным решением проблемы защиты от помех является так называемая «дифференциальная» (или «балансная») передача. Для каждой линии используется два провода, по одному из которых передается прямой сигнал, а по второму – его инвертированная копия. Таким образом, в любой момент времени сумма таких сигналов в идеале равна нулю, а разность – удвоенной величине сигнала на входе каждой линии. На приемном конце линии ставится специальное устройство – дифференциальный приемник, который как раз и вычитает один сигнал из другого. Представьте теперь, что два проводника, передающие такие сигналы расположены очень близко друг к другу. Внешнее поле, наводящее помехи, создаст в этих проводниках практически одинаковые сигналы помех – т. н. синфазную помеху. Приемник вычтет их один из другого, в результате на его выходе сигнал помехи будет близок к нулю, а полезный сигнал будет удвоен. Работу дифференциальной линии и приемника хорошо поясняет следующий рисунок (рис. 16):

Рис. 16

Для того, чтобы проводники располагались рядом, а внешние помехи создавали в них как можно более близкие сигналы применяют скрутку проводников в пары, которые обычно и применяют для передачи широкополосных сигналов. Если такую пару заключить во внешний экран, то наводок на линию будут уменьшены еще в большей степени. В результате получится кабель с достаточно высокой помехозащищенностью. Именно так выполнены DVI и HDMI кабели, предназначенные для передачи очень широкой полосы частот сигналов. На рисунке ниже (рис. 17) можно видеть упрощенную схему линии передачи для единичной экранированной витой пары.

Рис. 17

Чем выше максимальная частота полезных сигналов в кабеле и чем выше частоты возможных внешних помех, тем меньшим должен быть шаг скрутки пары и меньше расстояние между проводниками для обеспечения заданного уровня воздействия внешних помех на линию. Но, с другой стороны, эти же параметры определяют волновое сопротивление линии, дисперсию и потери в ней. Поэтому существуют определенные оптимальные значения толщины изоляции проводников и шага скрутки, которые при хорошей помехозащищенности обеспечивают и требуемые электрические параметры линии. Однако в мире нет ничего идеального и даже самые лучшие кабели всё-таки не идеально защищены от помех (по целому ряду причин, в т.ч. точности изготовления) и имеют вполне определенное затухание. Поэтому помехи, к сожалению, проникают даже в экранированные кабели, а собственные электрические параметры кабелей также влияют на сигнал. К чему это может привести? Посмотрим на следующий рисунок (рис. 18):

Рис. 18

Верхняя осциллограмма показывает сигнал на выходе передатчика данных. Вторая – сигнал на выходе приемника при прямом соединении его входа с выходом передатчика. Видно, что восстановленный сигнал имеет точную привязку к временной шкале. Третья осциллограмма соответствует тому, что можно наблюдать на выходе длинного кабеля в условиях больших внешних помех и наличия рассогласования волнового сопротивления кабеля и нагрузки. Что при этом будет на выходе приемника сигнала, показывает последняя осциллограмма. Восстановленный сигнал, кроме того, что получил временную задержку, еще и изменяет свои длительность и расположение фронтов и спадов во времени, то есть случайно, в зависимости от мгновенных помех, меняет мгновенное значений фазы. А это – джиттер, гроза всех цифровых систем передачи данных. Его появление приводит к тому, что нарушается строгая временная сетка, определяющая в цифровых устройствах все процессы обработки и преобразования сигналов. Результат этого – видимые и слышимые искажения изображения и звука. Конечно, в реальных условиях помехи и искажения передачи будут не столь высоки, как на приведенном выше примере, но они имеются в ЛЮБОМ случае, только их уровень и свойства напрямую зависят от свойств и качества кабеля, связывающего источник и приемник цифровых сигналов. Любые аппаратные и программные средства подавления джиттера имеют ограничения в применении, а качество их работы напрямую связано с его исходным уровнем – чем больше величина джиттера, тем ниже эффективность его подавления. В простых случаях большой уровень джиттера приводит просто к некоторому снижению качества изображения и звука, в «клинических» – может вызывать серьезные нарушения в работе цифровых систем.

В дифференциальных линиях передачи джиттер может возникать не только под действием внешних факторов. Любая асимметрия в кабеле, в т.ч. и разность задержек сигнала внутри пары, приводит к появлению синфазной составляющей сигнала. При этом амплитуда дифференциальной составляющей уменьшается. Неприятность заключается еще и в том, что дифференциальные и синфазные сигналы имеют различную скорость распространения и различные коэффициенты потерь, поэтому в зависимости от формы и спектра передаваемых сигналов результирующая ошибка приводит к возникновению дополнительной составляющей фазового дрожания (джиттера), кореллированного с сигналами. Заметим, что сами по себе синфазные составляющие не вносят джиттер в сигнал. Проблемы начинаются при преобразовании. Неидеальное разностное преобразование составляющих существенно портит сигнал, а неидентичность витых пар в кабеле еще больше усугубляет ситуацию. В системах передачи изображения по интерфейсам DVI и HDMI, восстановление тактирующих частот в устройстве отображения (монитор, панель) производится с помощью систем ФАПЧ, нарушение в работе которых могут быть вызваны не только большим уровнем помех, наводимых на соединительные кабели, но и разницей в задержках передачи тактовых частот и информационных сигналов. То есть такие системы чувствительны и к помехозащищенности кабеля, и к величине его задержки и дисперсии. По опыту Silicon Image, нормально работают кабели DVI с длиной 2 метра, однако качество может заметно ухудшаться при увеличении длины до 5 м (и уж тем более до 10 м). («Цифровое подключение ЖК-мониторов: тесты качества DVI у ATi и nVidia» Д. Чеканов, Ларс Вейнанд).

Многие проблемы передачи цифровых сигналов были исследованы и описаны довольно давно и всем желающим изучить этот вопрос более подробно, рекомендую статью: «Цифровое подключение ЖК-мониторов: тесты качества DVI у ATi и nVidia» (http://www.thg.ru/graphic/20041203/tft_connection-01.html)

Как все это визуально проявляется на экране?

При передаче сигналов изображения больший уровень шума наблюдается на перепадах сигнала (многократно превышающий шум, присутствующий на ровном фоне). Это особенно выражено при воспроизведении контрастных переходов кадра (края объектов, решетки, и т.д.), а также изображений, содержащих большое количество мелких деталей (задние планы, листья, рябь бликов от солнца

и т.п.). Возникает субъективное ощущение уменьшения глубины изображения и уменьшения контрастности. Черный цвет становится менее черным. Если Вы внимательно посмотрите на темные места кадра, то сможете заметить шумы в виде мелких точек. Эта и есть причина снижения контрастности изображения.

Изображение может выглядеть менее стабильным, это проявляется в «шевелении пикселей», особенно заметно на листьях или сложных задних планах с большим количеством элементов, особенно при движении камеры (возникают своеобразные «ореолы»). Кроме того еще страдает и цветопередача, что особенно хорошо заметно на проекционных системах и плазменных панелях с большой диагональю. Искажения цвета наблюдаются, прежде всего, на сложных сюжетах. Цвета зрительно выглядят более блеклыми

и менее чистыми. В ряде случаев заметно снижение яркости и резкости изображения. Резкость снижается в результате размытости границ контуров объектов, правда некоторые воспринимают, такую картинку как более «пленочную» и «аналоговую».

На последних стадиях деградации сигнала появляются т.н. «мухи» и полосы. После чего происходит потеря синхронизации и изображение исчезает.

Рис. 19

Но до этого «счастливого» момента идет постепенная деградация сигнала , связанная с вышеописанными процессами (рис. 19).

Таким образом, канал передачи данных, в нашем случае – это HDMI кабель, оказывает существенное влияние на качество передачи сигналов изображения даже на небольших длинах, и не учитывать его влияние нельзя.

В заключении хочу сказать, что последние три года имел самое непосредственное отношение к тестированию HDMI кабеля и пришел к следующим выводам:

Разница в качестве кабеля визуально заметна даже на телевизорах с диагональю 26 дюймов.
Сложно заранее сказать на какой длине произойдет полная или частичная деградация сигнала.

Это сильно зависит от самого кабеля и комбинации источник/приемник сигнала. Один и тот же кабель может отлично работать на одной комбинации источник/приёмник, выдать проблемы в виде худшей картинки на другой и совсем не работать на третьей. При тестировании 20 м прототипа HDMI от TchernovAudio, кроме лабораторных исследований, было проверено несколько десятков вариантов источник/приёмник для проверки работоспособности, в результате был выбран конструктив, обеспечивший 100% работоспособность (сегодня испытано уже примерно 150 вариантов комбинаций оборудования, для сигнала 1080p). Предвидя возможные вопросы о приборном контроле (который проводился за пределами России) и дополнительной необходимости «полевых» испытаний, сразу отвечу, что конечного пользователя не порадует, если лабораторный тест будет пройден, а на его системе, тем не менее, возникнет проблема.

Источник: Сергей Даушкевич. Выбор кабеля HDMI PDF (1,69 МБ).

Как определить версию кабеля hdmi. Максимальная длина HDMI-кабеля. Стандартный кабель HDMI

Введение в теорию, общая информация

HDMI кабель и HDMI интерфейс

Нужен ли HDMI 2.1 в телевизорах 4K

Нужен ли HDMI 2.1 в телевизорах 4K

Преимущества HDMI 2.1

Что добавилось

Нужен ли HDMI 2.1 для компьютерных игр на ТВ

Автоматический режим с низкой задержкой

8K телевизор с HDMI 2.1

4K / 120p видео

HDMI 2.1 vs HDMI 2.0

HDMI версии — какие бывают и их характеристики?

1.0

1.1

1.2

1.2a

1.3

1.3b

1.4

1.4b

2.0

2.0a

2.0b

2.1

HDMI 1.4, HDMI 2.0 (a/b) и HDMI 2.1

Актуальные версии HDMI

Основные характеристики HDMI разных версий

Максимальные частоты и разрешения HDMI

Поддерживаемые функции HDMI всех версий

Защита HDMI портов

В заключение

зачем нужна высокая пропускная способность и хорошая медь / Stereo.ru

HDMI-кабели: как это сделано

HDMI-прогресс: как это работает

Полный разгон

На несколько лет вперед

Здесь и сейчас

Интерфейс HDMI v1.4 во всех подробностях. Советы по выбору кабелей

Выбор HDMI кабеля 1.4

<img decoding="async" src="/800/600/https/php-web.info/wp-content/uploads/oldimg/image006.png" alt="Типы HDMI" />1. Стандартный кабель HDMI

2. Стандартный кабель HDMI с Ethernet

3. Автомобильный кабель HDMI

4. Высокоскоростной кабель HDMI

5. Высокоскоростной кабель HDMI с Ethernet

Несколько простых советов по выбору и использованию кабеля.

В этой части пойдет рассказ о характеристиках и различии конструкций HDMI кабеля.

HDMI 1.4 кабель с Ethernet и без него: в чем разница?

Стандартный HDMI кабель и высокоскоростной HDMI кабель.

Возможности канала возврата аудио (ARC)

Заключительная часть «HDMI 1.4»

Добавить комментарий Отменить ответ

1. Стандартный кабель HDMI
