Ambilight своими руками

дабы немного разбавить обзоры купальников- расскажу о своем опыте постройки динамической подсветки для телевизора. хватит делать из муськи хабр
Основной частью подсветки является все же светодиодная лента- так что именно её решил вынести в заголовок. хотя в постройке участвовало чуть более компонентов.

Фоток нет. Зато есть ссылки..)

Если вы давно хотели прикрутить подсветку к своему неPhilips телевизору, но боялись попробовать- пробуйте. это проще чем кажется.

Для затравки небольшое видео результата.

В данный момент — подсветка работает еще прикльнее- в настройках выставил большую яркость и выше скорость обновления, теперь в боевиках или сценах в клубе (когда в кадре вспышки стробоскопа) — вся стена просто взрывается светом

как делалось- достаточно просто:

Raspberry PI +
WS2801 +
Hyperion +
Немного отваги=
Ambilight

Более подробно по пунктам:
1 Малинка у меня на тот момент уже была. Покупал там же на амазоне, но думаю тут происхождение роли не играет- плата унифицирована и покупать можно совершенно в любом месте- главное не советую брать БУ. у меня после некоторого количества времени работы на максимальной частоте без дополнительных радиаторов начала подглючивать. списываю на перегрев, но может быть и тупо брак производства. Малина крайне чувствительна к источнику питания- так что сразу запасайтесь нормальным БП с невысоким уровнем пульсаций… (и чтоб не просаживался под нагрузкой)

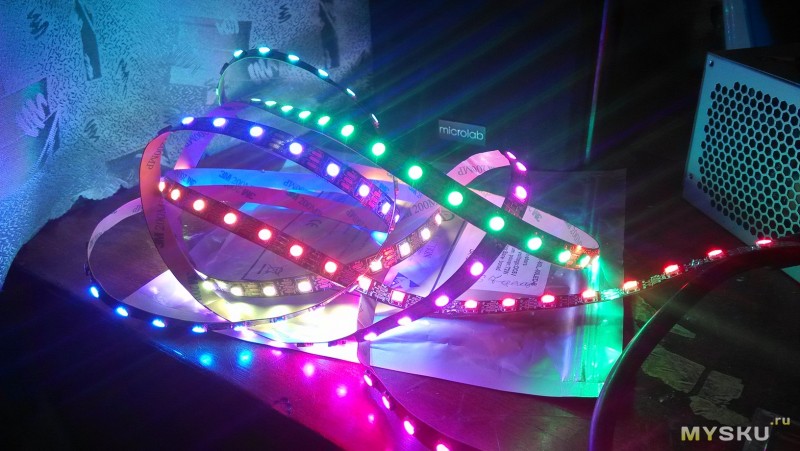

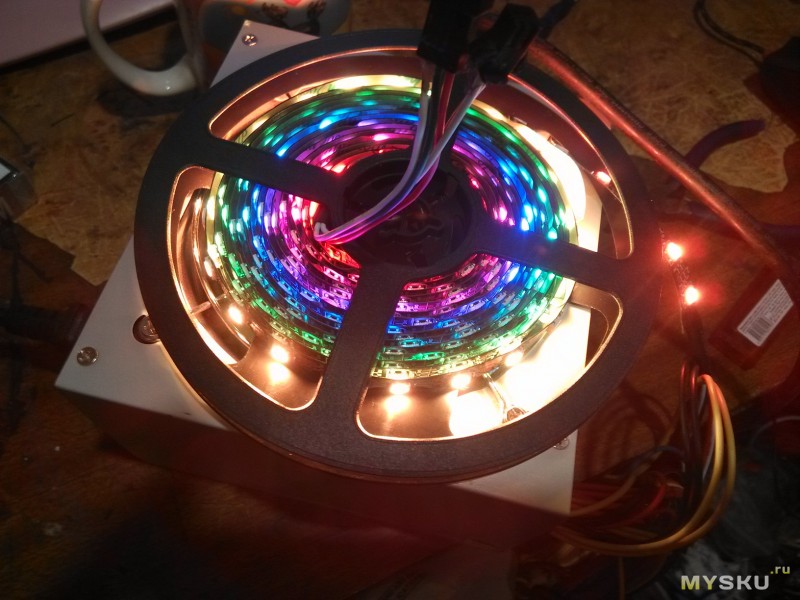

2 Собственно лента. Как работает думаю достаточно неплохо видно на видео. в самой ленте ничего особенного нет- отрезал куски чтоб хватило ровно на 3 грани телевизора. подпаял кусочками провода места сгиба (изначально делал соединение коннекторами, но быстро взбесило что торчат куски провода длиннющие- все порезал и спаял маленькими отрезками)

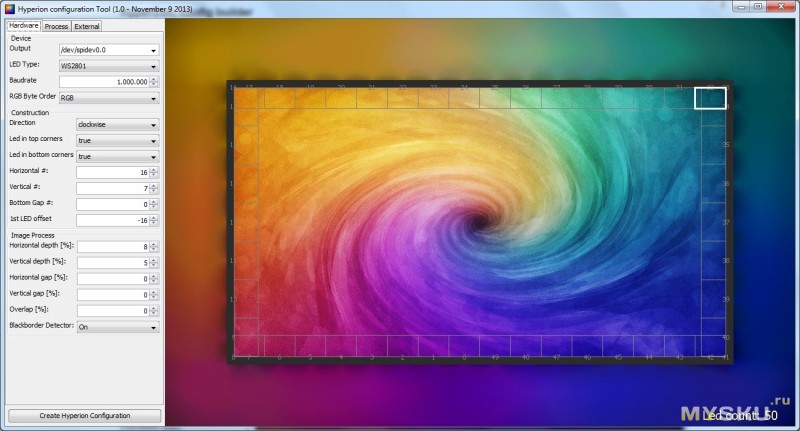

3 Гениальная программа гиперион. Устанавливается на малину (у меня в качестве ОС стоит мультимедийный OpenElec) по инструкции для идиотов. получилось даже у меня с первого раза. В процессе работы — тупо захватывает цветовые данные краев экрана, усредняет и шлет управляющие сигналы на светодиодную ленту. Лента перемигивается всеми цветами радуги, зрители в восторге. В процессе работы при проигрывании fullHD весом гигов в 30 дополнительная нагрузка на проц составляет 5-10 %. НА скорость не влияет никак.

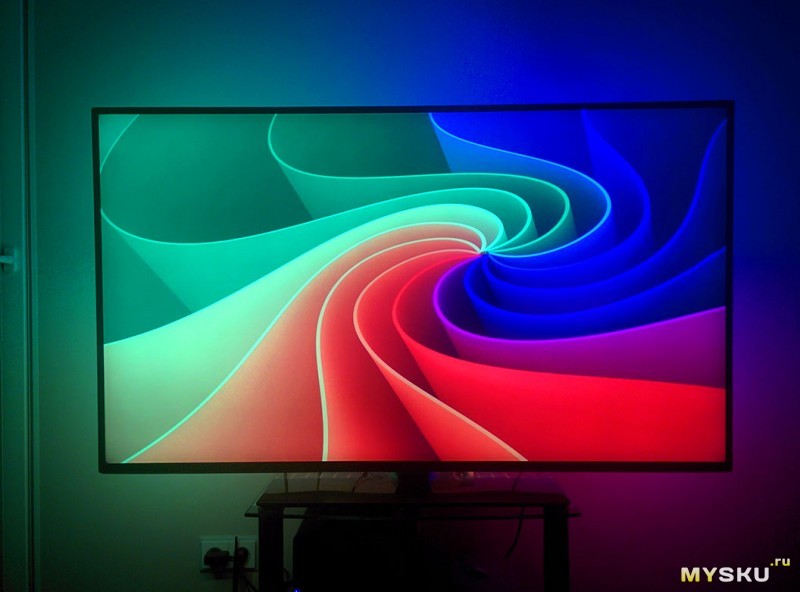

Результат- превосходит самые смелые ожидания:
при плотности светодиодов 30т на метр- все стенка за телевиззором (удаление около 10-15 сантиметров) расцвечена в цвета экрана. визуально сцена раздвигается… ну на столько сколько есть этой самой стены. задержки в передаче -нет. по крайней мере невозможно отследить глазом. все плавно и четко. Для смартфона есть прикольная программа с помощью которой можно перевести подсветку в лаундж режим- выставить желаемый цвет\яркость, либо запустить один из предлагаемых паттернов (типа бегающего красного огонька, или просто радуги, или например цветовые переходы).

При отключении подсветки во время просмотра мультиков доча возмущается и требует вернуть все взад.)))

ну и дабы соответствовать политике MySKU -отзыв собственно о детальках:
светодиодная лента — обозревалась много раз. мне досталась точно такая же. Очень хорошая. качество отличное. отображает если не изменяет память — 16 миллионов оттенков. точно не подсчитывал. требует дополнительного питания — повесил плюс минус на блок 5в 2А -на 2 метра хватает лихвой. думаю хватит и на 3 но гарантировать не буду. Управляющие контакты завел на GPIO малинки. по ИНСТРУКЦИИ

Малинка- одноплатный компьютер. Не обозревался только ленивым. Великолепная вещь как для освоения азов линукса, так и для постройки минималистичного и гибкого медиацентра. Для меня оказался идеальным вариантом: прокручивает любой доступный мне контент, работает в качестве приемника- показываетеля интернет ТВ, прикидывается получателем AirPlay сигнала когда хочется запустить что-то с телефона или ноутбука. Отличная вещь- 3 ватта и море удовольствия + поддержка HDMI CEC из коробки- управляется все с родного пульта телевизора.

Рекомендую

PS если вдруг кто-то решит повторить сей смелый эксперимент, то на сладкое- инструкция, как сделать включение\отключение подсветки с пульта телевизора.
PPS долго думал, стоит ли публиковать статью или нет, но после обзора на разъем питания для ноутбука и непрогорающий контакт для лампочки ближнего света решил что пора change the tempo и поделиться хотя бы таким небольшим опытом. лично мне гораздо приятнее читать не просто обзоры китайского мусора, а как именно можно его применить для того чтобы создать что-то прикольное. Надеюсь вам было интересно. Вопросы пишите в комментариях постараюсь отвечать оперативно. (если администратор не удалит)

Ну и напоследок еще видос вдогонку:

Пару дней назад решил поделать еще демовидосов- уже в новой квартире.

Китайский «Ambilight» (ну почти! 🙂 -подсветка для ТВ

На вид ерунда полная, покупал от скуки-просто на «посмотреть» 🙂

Рассматривал устройство в качестве варианта подсветки, для ночного просмотра ТВ (эдакий ночник).

Не рекомендуется пользоваться телевизором в полной темноте-немного изучал эту тему в конце 90х (использовал в дипломе исследования по эргономике мониторов и т.п), хотя время идет и мнения разнятся, но все таки…

Покупка, на самом деле, получилась (для меня) несколько грустная, так как в процессе написания этого обзора «угробил» свой ТВ.
Сразу оговорюсь — купленная подсветка к этому имела весьма косвенное отношение, скорее всего просто совпадение, но «осадок остался», до сих пор размышляю… на хрена меня туда понесло…
Однако… не будем о грустном — давайте посмотрим чего нам прислали китайцы :)))

В магазине заявлено:

Nonwaterproof RGB 5050SMD, светодиодная лента с USB ИК контроллером, для изменения цвета освещения заднего плана ТВ
Высокая мощность: 30 светодиодов на метр, IP20
Особенности: Гибкая, с клейкой подложкой для легкой установки
Угол обзора: 120 °
Варианты:
2 м = 0,6 м + 0,4 м + 0,6 м + 0,4 м для 45-55 дюймов ТВ
3 м = 1 м + 0,5 м + 1 м + 0,5 м для 60-75 дюймов ТВ

Вот нравятся мне китайцы своей «непосредственностью» ;), даже в описании товара идут подряд(!) две картинки товара, отличающиеся между собой принципом работы кардинально!
пульт и его функции…

и сразу за ней другая :)))
-на первом пульте, справа внизу, имеется кнопка «Musiс» (синхронизация с музыкальным сопровождением).

Как вероятно Вы догадались, первый вариант гораздо ближе именно к Ambilight 😉
Ну не к тому Филипсовскому, а к своему, китайскому… — задумка так себе, но «как-то» могло бы работать, если бы ее прислали.
Идея состоит в подсветке, изменяющейся в такт звуковому сопровождению.
Внешне может выглядеть так (взято из описания этого же лота)

«-Применение: грузовик, грузовик, Motorhome, лодка, украшение автомобиля
Архитектурно-декоративное освещение
-Освещение арки, навеса и моста
-Освещение дорожки аудитории

Приступила вечерние приступила»

и далее, в описании, идут красивые картинки применения в интерьерах… хотя в названии лота явно указана подсветка для ТВ! 😉

Реальность…

Мне китайцы прислали иной вариант (он тоже присутствует в описании) — по сути это несколько кусков светодиодной ленты, соединенных гибкими перемычками. Из особенностей: питание осуществляется по стандартному шнурку USB (тип А).

Им бы слоган вывесить:

Выбери что тебе больше нравится… — а мы пришлем то, что окажется «под рукой» :).

судя по фото в отзывах, отправляют разные варианты…

Присланный мне комплект «цветомузыки»…


Пульт, кстати, еще немного другая разновидность 🙂 Зацените название —МОНСТР!!!, а то! 😉

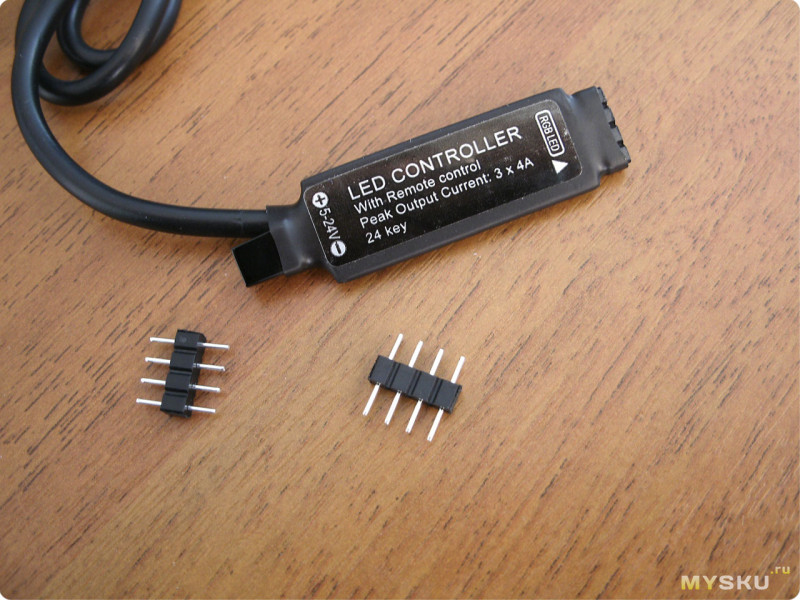

Адаптер, для питания ленты и пара соединителей (зачем два так и не понял, наверное «бонус» 🙂


Корпус выполнен в стиле «минимализма» — плата в термоусадке, из под которой выглядывает ИК приемник

Все «хвосты» тоже засунули в термоусадку, даже ленту слегка коробит

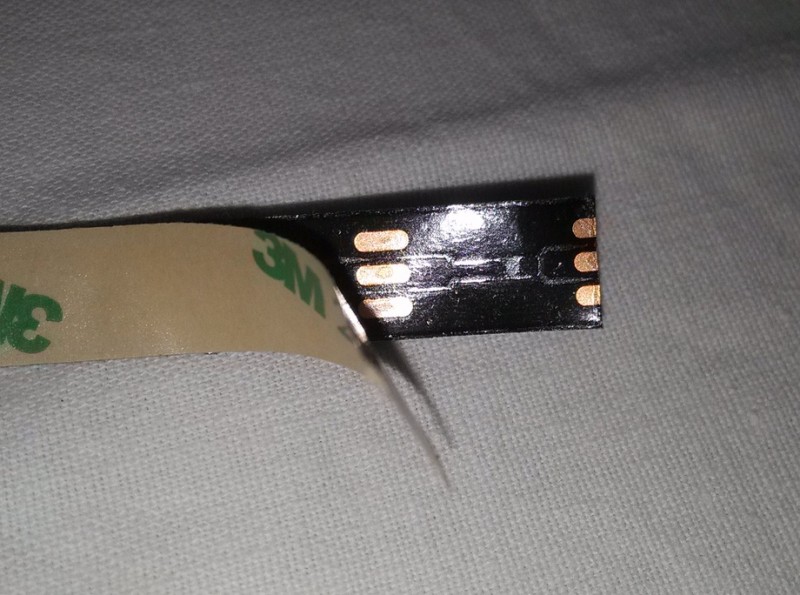

Лента на клейкой основе — вроде нет ничего не обычного

Соединения кусков ленты назвать гибким можно лишь с некоторой «натяжкой» — провода относительно жесткие, не «запоминающие» форму (к тому же еще и разноцветные- вероятно для украшения задней стенки ТВ)

Минимальная яркость свечения

При такой яркости потребляемый ток «минимален»

Хотя, изредка, «проскальзывают» небольшие кратковременные увеличения тока (импульсами)

Зато на максимальной яркости, Вашему USB телевизора может и «поплохеть»…

Конкретно у меня, на максимальной яркости, начинает порт отключаться и вся «гирлянда» время от времени помигивает… хотя и включена в порт подписанный «HDD», т.е. заведомо относительно энергоемкий.

Ну а использовать внешний блок питания как-то не по фэншую, вся изюминка в том, что включается и выключается подсветка одновременно с ТВ.

По длине — я заказывал 2метровый вариант, на 32 дюймовом особых излишков не осталось.
Общая длина (с соединителями, но без учета кабеля питания) чуть более 2 метров, см на 15 примерно.

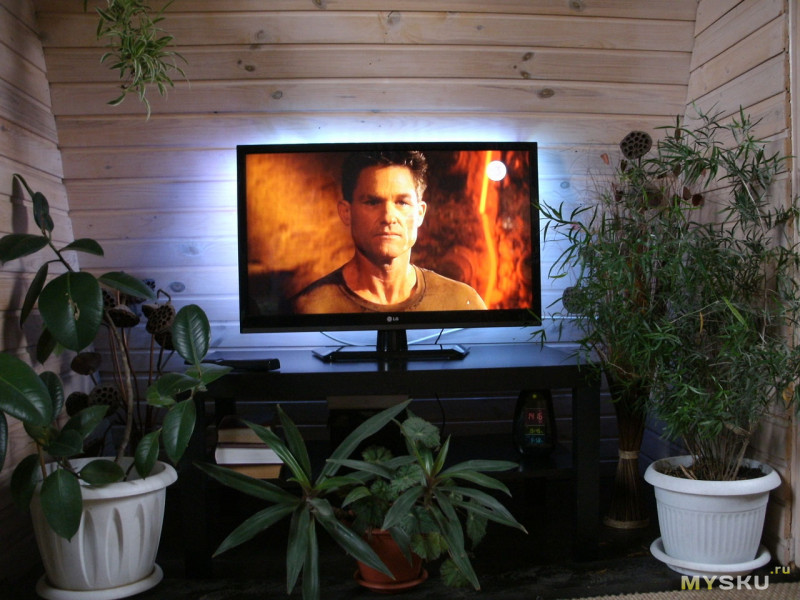

Использую в основном статическую подсветку белого цвета (хотя пожалуй она слегка голубая), на половине яркости.

Хотя, конечно, можно выбрать и какой-либо иной оттенок…


В динамических режимах изменения цвета, или тем более яркости, смысла не вижу. Как подсветка… затрудняюсь оценить однозначно, но хуже не стало 🙂

Использую несколько месяцев, нравится один нюанс работы устройства — после выключения телевизора устройство остается включенным еще несколько секунд- очень удобно пульт на полку убирать(подсветка при этом довольно неплохо освещает комнату).

По-поводу убитого тв, если кому любопытно…

Похоже драйвер пробило (пошли серые полосы по всему экрану).

Совпало с подключением подсветки в USB, сначала думал помеху адаптер дает- отключил… увы не помогло.
Через USB порт «попасть» на драйверы матрицы и t-con практически нереально, поэтому считаю, что «просто не повезло» 🙁 (и «китайцы», со своей подсветкой, тут не причем 🙂
Ремонту, как таковому, вроде не подлежит — как вариант найти/отключить пробитый драйвер на разъеме, временное решение проблемы, менять матрицу нецелесообразно (тв уже далеко не новый).

UPD Телевизор «отремонтирован» — подробности в обзоре. Получилось так, что обзор с ремонтом опубликовал раньше, чем этот 🙂

В целом, как и предполагалось, купленное устройство порядочная «залипуха», хотя некоторую пользу (как минимум для здоровья глаз) оно все же может принести. Ну и кроме того, с ним комфортнее коммутировать разъемы на задней стенке и подключать флэшку 🙂

Главный недостаток (кроме относительной бесполезности всего устройства и разноцветных проводов)- на максимальной яркости, устройство потребляет чрезмерно большой ток, который может превышать спецификацию для USB 3.0, не говоря о более низких.
Как к этому «отнесется» Ваш ТВ- большой вопрос!

Всем удачи и хорошего настроения!

пошаговая инструкция, советы и рекомендации

Ambilight («Эмбилайт») — это мир цвета. Подсветка может выполнена тем же оттенком, что и на экране, или иметь статический белый, красный, синий или зеленый цвет. Независимо от того, какая настройка будет выбрана, просмотр такого телевизора будет грандиозным. Ambilight отлично подходит для начала вечеринки и может не только следить за происходящим на экране, но и реагировать на музыку.

Он автоматически и интеллектуально регулирует интенсивность и отображаемые цвета в зависимости от темпа, интенсивности и громкости музыки. Несмотря на то что система идет в комплекте с современными телевизорами, можно выполнить Ambilight t своими руками. Основным преимуществом создания собственного решения для домашней подсветки DIY является то, что можно добавить гораздо больше светодиодов за небольшую цену, что позволяет использовать 100-200 элементов или даже больше.

Световое шоу для Apple TV

Окружающее освещение для телевизора — дизайнерское улучшение просмотра любого фильма. И если экран не поддерживает эту функцию, можно легко выполнить ее самостоятельно.

Аппаратные средства для выполнения Ambilight своими руками:

1. Raspberry Pi 3 модель B.
2. Зарядное устройство с разъемом USB или блок питания.
3. Micro USB.
4. Три кабеля HDMI.
5. SD-карта для Raspberry Pi.
6. Светодиодная лента.
7. HDMI разветвитель AC/DC.
8. Программное обеспечение.

Прежде чем начать, загружают последнюю версию операционной системы Raspbian и устанавливают ее на SD-карту. Можно скачать программу на сайте производителя, там же найти руководство по установке.

Алгоритм реализации Ambilight своими руками:

1. Подключают аудиоустройство. На этом этапе присоединяют мультимедийное устройство HDMI, например Apple TV, к разветвителю HDMI, а затем к телевизору. Начинают с подключения одного из кабелей HDMI от выхода мультимедийного устройства к входу разветвителя. Затем подключают второй кабель HDMI от выхода первого разветвителя к нужному порту на телевизоре.
2. Со второго выхода сплиттера подключают третий и последний кабель HDMI к входному порту преобразователя HDMI/AV. Когда это будет сделано, подключают кабель RCA к желтому видеовыходу на сплиттере и к видеовходу на плате захвата.
3. Далее продолжают выполнять подсветку Ambilight своими руками. Подключают светодиодную ленту к электросети и Raspberry Pi. Присоединяют положительный (5 В) и отрицательный (заземляющий) полюс к источнику питания 5 В и включают его. Проверяют правильность полярности. Как это сделать? Первый индикатор на полосе должен загореться синим цветом.
4. Чтобы сделать Ambilight своими руками, подключают источника света к контактам Raspberry Pi GPIO, соединив следующие контакты: 9 (GND), 21 (DATA) и 23 (Clock). Цвета могут варьироваться в зависимости от светодиодной ленты. Лучший способ подключения полосы — это использование соединительных кабелей, но, в принципе, можно использовать все, что создает прочное электрическое соединение, — пайку и разъемы.
5. Программное обеспечение, используемое для создания эффекта Ambilight, — это Hyperion — бесплатное ПО с открытым исходным кодом. Он довольно прост в настройке и даже поставляется с приложением Java для облегчения установки.
6. Когда программа откроется, переходят непосредственно на вкладку SSH и подключают Raspberry.
7. Перед тем как сделать Ambilight для телевизора своими руками, вводят правильный IP-адрес, имя пользователя и пароль, затем подключаются к Raspberry Pi.
8. После входа в систему нажимают «показать трафик», чтобы увидеть полный журнал происходящего. Затем нажимают Inst./Upd. Hyperion для установки ПО и необходимых компонентов на Pi. Если процесс прошел успешно, то появятся цвета на светодиодной полосе при запуске Hyperion.
9. Подробное пошаговое руководство по настройке ПО можно найти на сайте разработчика.
10. Создают каркас для Ambilight, например несколько алюминиевых L-образных профилей, и обрезают их по размеру для телевизора. Просверливают отверстия в нужных местах и обрабатывают углы для прочности и эстетичности.
11. Завершают выполнение подсветки Ambilight своими руками, прикрепив раму к задней части панели и убирая провода.

Программное обеспечение Amblone

Amblone, безусловно, — не первая система, которая создает эффект Ambilight. В сети предлагаются и другие решения, которые более или менее реализуют тот же эффект, что и Amblone. Некоторые из них являются законченными коммерческими продуктами, некоторые — проектами DIY, такими как Amblone.

Для того чтобы выполнить своими руками Ambilight для телевизора, потребуется следующее:

1. ПО Amblone.
2. Микроконтроллер, например, Arduino Mega.
3. Кабель USB.
4. Светодиодные полосы RGB, которыми можно управлять вручную. Предварительно нужно убедиться, что полоса не окрашивает светодиоды автоматически.
5. Адаптер 12 В.
6. Электрические провода.
7. Двухсторонняя лента или другое оборудование для крепления светодиодных лент.

Микроконтроллеры Arduino идеально подходят для новичков, потому что они доступны по цене, просты в программировании и предлагают множество опций для различных устройств ввода и вывода. Наиболее часто они применяются радиолюбителями при выполнении монтажа Ambilight-подсветки телевизора своими руками. Amblone для ПК в настоящее время поддерживает до 4-х каналов, поэтому Arduino Mega — очень хороший выбор, поскольку имеет 14 ШИМ.

Пайка и сборка схемы освещения

Arduino Mega имеет несколько выходов с широтно-импульсной модуляцией (ШИМ). Для каждой светодиодной ленты нужно подключить красный, зеленый и синий провод к одному из этих выходов. Для того чтобы выполнить Ambilight для телевизора своими руками, используют контакты 2-4, где контакт 2 красный, контакт 3 зеленый, а контакт 4 — синий. Во второй линии используются контакты с 5 по 7, где контакт 5 красный, 6 — зеленый, 7 — синий и далее аналогично.

Arduino не может самостоятельно подавать напряжение на светодиодные линии. По этой причине нужен дополнительный источник питания. Будет достаточно адаптера 12 В, 1 А. Также понадобится резистор и транзистор для красного, зеленого и синего провода. Для установки потребуется три резистора 2200 Ом и три NPN-транзистора, которые смогут переключать 200 мА при 12 В для каждого канала.

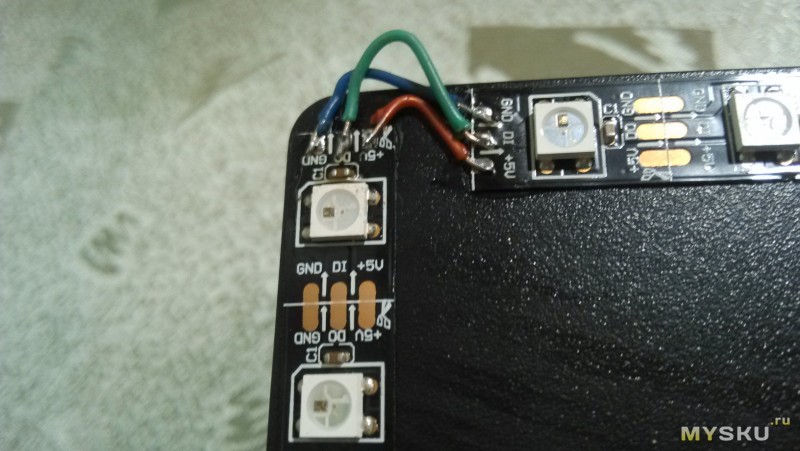

Для того чтобы выполнить своими руками Ambilight ws2812b, подключают выход Arduino к резистору, а резистор — к базе транзистора. Подключают излучатель к заземлению Arduino, а коллектор — к соответствующему цвету светодиодной ленты для всех проводов RGB. Подключают общий положительный индикатор светодиодных полос к положительному значению адаптера 12 В, а отрицательный положительный элемент адаптера 12 В — к заземлению Arduino.

Выполнение схемы оформляют на небольшом фрагменте платы с обозначениями контактов, чтобы иметь возможность при необходимости отсоединить неисправные детали. Можно использовать старый корпус сетевого модема для размещения Arduino и электронных компонентов. Затем применяют кабели Ethernet в качестве силовых для светодиодных лент. В результате получается очень красивый и профессионально выглядящий корпус с хорошим креплением частей и проводов.

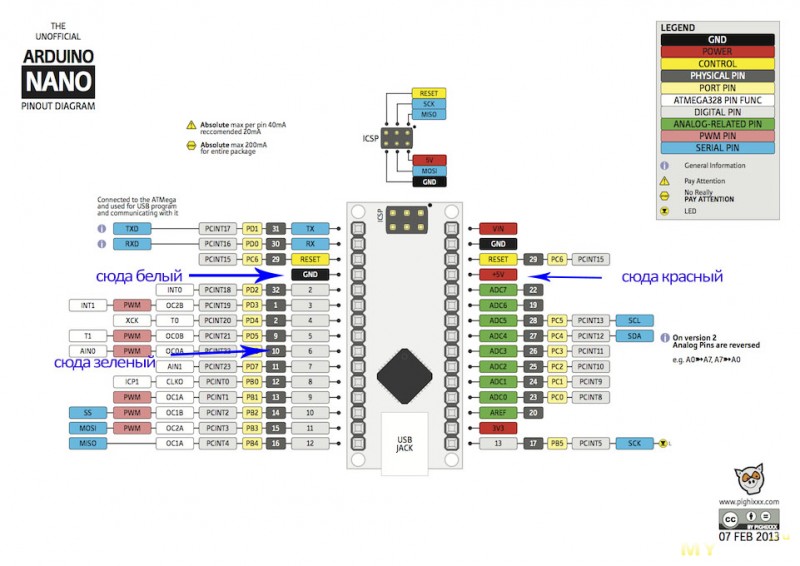

Инструкция по подключению Arduino

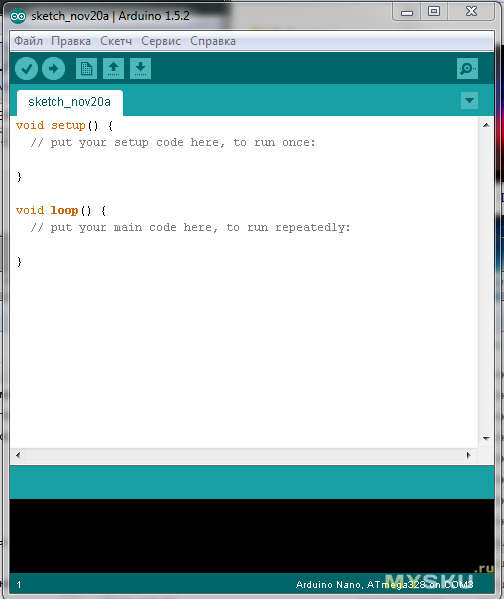

Для того чтобы выполнить своими руками Ambilight Arduino для телевизора, загружают соответствующее программное обеспечение. Для загрузки потребуется среда Arduino, которую можно найти на сайте разработчика, здесь же можно найти инструкцию по подключению.

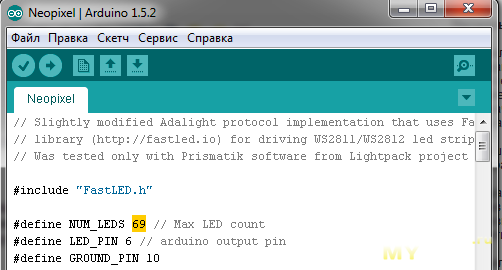

Открывают файл pde в среде и выбирают правильную модель, перейдя в «Инструменты> Панель» и Arduino Mega. Также выбирают правильный порт в «Инструментах>» (последовательный). Затем нажимают кнопку «Загрузить». После загрузки кода Arduino должен автоматически запуститься и будет открываться каждый раз, когда получит питание либо через USB-кабель, либо через силовой адаптер.

Программное обеспечение при установке Ambilight-подсветки телевизора своими руками может быть выполнено на ОС Виндовс. Для этого загружают Amblone для Windows. Можно либо загрузить двоичные файлы, либо исходные коды и скомпилировать их самостоятельно. После запуска Amblone появится значок в системном трее. Нажимают правой кнопкой мыши значок и выбирают «Настроить Amblone».

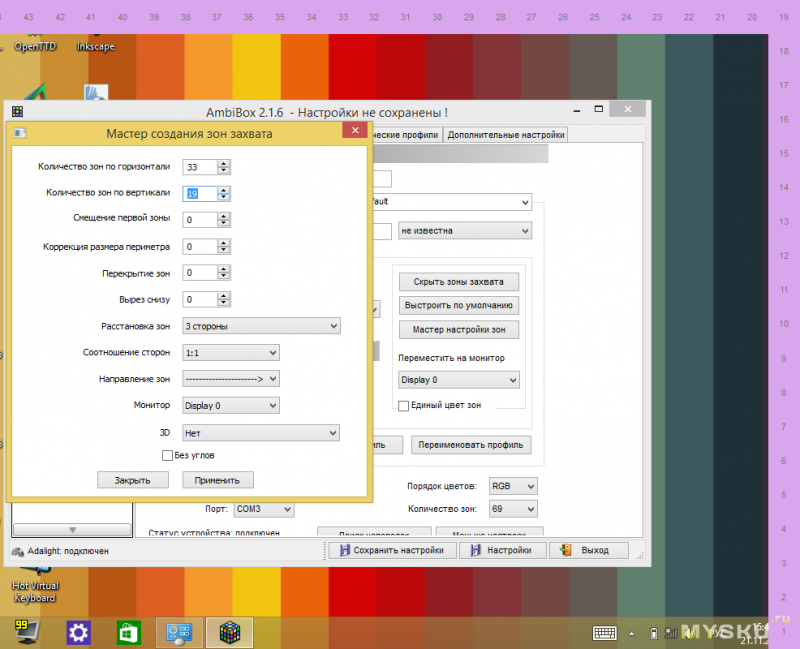

Далее нужно установить важные параметры. Прежде всего выбирают монитор, с которого получают средний цвет, и указывают каналы RGB и часть экрана, которую они представляют. Например, если есть светодиодная лента RGB, расположенная в верхней части экрана телевизора, которая выбрана в качестве второго монитора, и светодиодная лента подключена к выходным контактам 2–4, нужно выбрать «Вспомогательный монитор» в разделе «Монитор источника» и часть экрана, которую полоса будет представлять в канале 1. Это, вероятно, будет «верхняя половина» или «весь экран». Полосы могут излучать нестандартный статический цвет. Для этого выбирают «статический» вариант.

Следующая важная настройка — это COM-порт. Выбирают COM-порт Arduino на ПК. Как только выбран правильный, Ambione должен автоматически начать связь с Arduino. Маленький светодиод начнет мигать, получая данные. При подключении адаптера светодиодных лент можно убедится, что они излучают нужные цвета.

Советы по настройке производительности

Как только Arduino заработал, настраивают программное обеспечение для достижения максимальной производительности. Доступны несколько вариантов.

Первый — это точность расчета цвета. Эта опция определяет, сколько пикселей будет использовано для расчета среднего цвета экрана. Если ползунок повернут вправо, алгоритм будет работать быстрее, но цвет будет определен менее точно, что может вызвать мерцание. Установка его влево даст наилучшие результаты, но это способно замедлить процесс, из-за чего светодиодные полосы будут медленнее менять цвета или мешать другим процессам, запущенным на ПК.

Второй вариант — порог темноты цвета. Эта опция устанавливает порог для пикселей, который превышает среднее значение. Она очень полезна, если видео, которое воспроизводится, не занимает весь экран, а оставляет часть монитора черным. Она частично осветляет цвета. Однако установка слишком высокого порога может вызвать некоторое мерцание.

Далее идет опция выделения цвета. Эта функция заставляет светодиоды уходить от серого и белого в сторону более привлекательного оттенка. Установка ползунка в положение «Выкл.» немного ускорит алгоритм. Если цвета, которые излучаются, вас устраивают, то следующий вариант не используют.

Если они кажутся совершенно другими, чем цвета на экране, можно попробовать установить флажок смены красных и синих значений. В некоторых системах способы обработки растровых изображений различны из-за того, что они хранятся в формате RGB вместо BGR. Установка этой опции исправит это, и правильные цвета будут отправлены в Arduino.

Далее идет калибровка. На большинстве светодиодных лент RGB и других источниках света красный, зеленый и синий свет не имеют одинаковой интенсивности света при одинаковых токах. Из-за этого смешанные цвета не будут отображаться правильно и станут, например, немного голубыми. Если это так, придется сдвинуть ползунок этого цвета обратно, чтобы уменьшить его доминирование.

Также нужно будет выполнить такую калибровку, если стена, на которую проецирует свет, не полностью белая. В любом случае хороший способ калибровки Ambione — это выбрать белый статический цвет для всех каналов (255, 255, 255) и перемещать ползунки до тех пор, пока белый свет не будет проецироваться на стену.

Также есть слайдер яркости. С помощью этого ползунка можно уменьшить всю интенсивность освещения установки Amblone. Последнее, что можно изменить, — это некоторые настройки производительности, например, приоритет процесса. Если возникли проблемы с запуском Amblone рядом с медиаплеером или видеоигрой, пробуют изменить этот параметр.

Технологии lack lzh

Шикарную светодиодную подсветку Ambilight Arduino своими руками можно выполнить, используя ПО и Processing для любого плазменного устройства. Такая система Ambilight дешевая, простая в модификации, не имеет сквозного устройства и подходит для телевизоров или мониторов разных размеров. Она обеспечивает рассеянный свет вокруг плоской панели, отражая цвета, видимые на экране. Специалисты называют этот проект Ozilight. Он, безусловно, сделает любой ТВ намного интереснее. Это вариант, позволяющий выполнить своими руками Ambilight для PC.

Система работает с компьютером. Поскольку будет использоваться компьютерная программа для захвата и анализа цветов, это означает, что телевизор или монитор будет вводить данные только с ПК, а не с любого другого источника мультимедиа, такого как DVD-плеер или телевизионный канал.

Необходимое оборудование:

1. Компьютер.
2. Arduino Uno, Nano или Mega, также будет работать любой микроконтроллер, поддерживающий SPI.
3. Цифровые светодиодные ленты ws2812b.
4. Источник питания постоянного тока для светодиодов с параметрами 5 В/2A, что зависит от того, сколько ленты будет использовано.

При покупке полос RGB лучше выбрать «цифровые» полоски RGB, например WS2811 или WS2801. Некоторые дешевые ленты не могут менять цвет каждого отдельного светодиода. Также можно приобрести одиночные светодиоды и подключить их к схеме. Хотя она будет очень громоздкой из-за кабелей, поскольку на каждый светодиод выходит 4 кабеля, резисторы и другие элементы.

Arduino Uno может работать только с 4 светодиодами RGB, в большинстве случаев использует ШИМ без каких-либо других внешних устройств. При использовании светодиодных лент WS2811 Arduino сможет управлять всеми светодиодами только с одним проводным соединением, исключая Vcc и GND.

WS2801 RGB светодиодная лента обеспечивает передовые технологии с очень коротким временем отклика, поэтому пользователь не замечает видимой задержки между экраном телевизора и светом. При выполнении своими руками подсветки телевизора Ambilight, Raspberry контролирует работу светодиодов. Стоимость ленты — около 12 долларов США за метр. Для того чтобы определить, сколько метров потребуются, проверяют размеры телевизора или монитора. Например, для с 47-дюймового телевизора потребуется примерно 3 метра.

Выбор источника питания будет зависеть от длины. Для рекомендуемых светодиодов требуется 8,64 Вт на метр. Поэтому рекомендуемый источник питания 5 В, 6 А может обеспечить до 3,4 м. Для более 3,5 м рекомендуют использовать блок питания 10А, который может поддерживать до 5,7 м светодиодов.

Рекомендации по цветовому захвату экрана

Очень просто и эффективно сделать снимки экрана и анализировать цвета с помощью некоторых библиотек JAVA.

Преимущества обработки в качестве среды программирования:

1. ПО кроссплатформенный может работать на Windows, Mac и Linux.
2. Использует синтаксис C ++.
3. Имеет то же соглашение IDE программирования, что и Arduino. Фактически, Arduino IDE была основана для IDE обработки.
4. Поддерживает некоторые очень мощные и удобные библиотеки Java.
5. Бесплатный.

Для качественной цветопередачи анализируют цвета по краям экрана. После захвата снижают частоту пикселей в одной конкретной области, чтобы получить средний цвет. Выполняют это одновременно в нескольких областях по краю экрана. В конечном итоге можно использовать цвет каждой области для управления светодиодами RGB. Система светодиодной маркировки в коде соответствует шаблону. Если, например, имеется 25 светодиодов, края экрана делятся на 25 маленьких прямоугольников.

Можно построить роботизированный пульт дистанционного управления DIY Camera Gimbal. Это очень легкий проект.

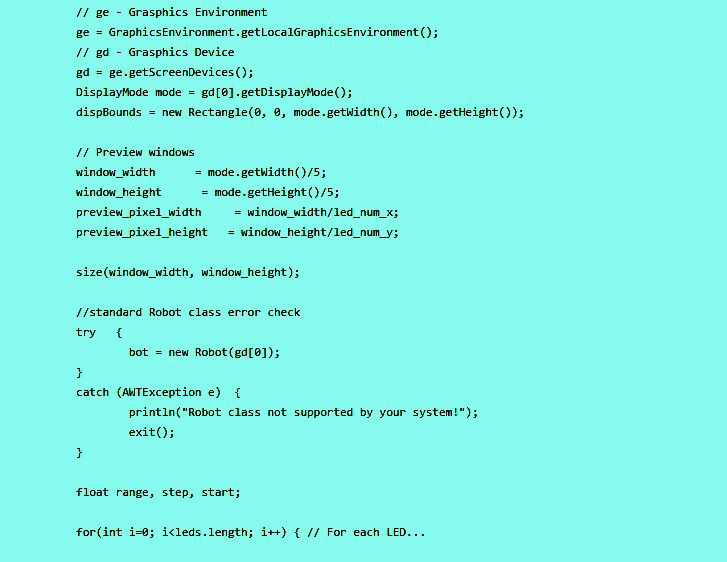

Первая часть программного кода.

Подготавливают светодиодную ленту RGB из 25 элементов. Светодиоды RGB поставляются обычно в виде полосы, но лучше, чтобы они были разделены и спаяны между собой. Для этого используют горячий клей для укрепления точек пайки.

Вторая часть программного кода выглядит следующим образом.

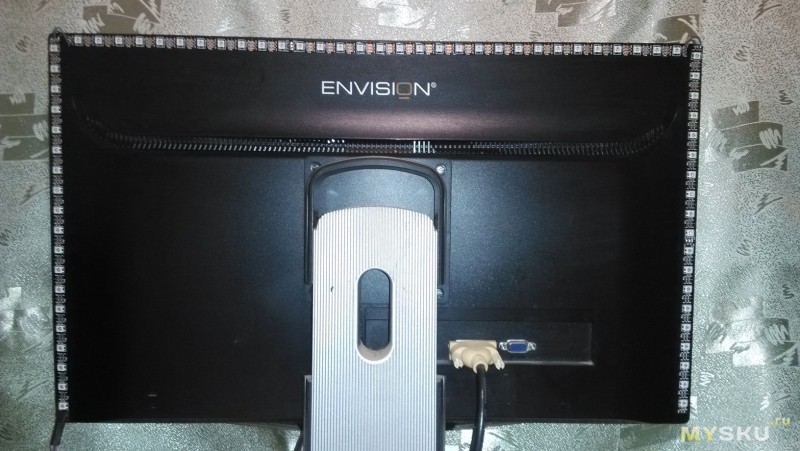

Далее устанавливают ленту на телевизоре. Выбирают точное позиционирование диодов. Они должны быть направлен наружу под углом, таким образом они будут видны ярче спереди.

Третья часть программного кода представлена на фото.

Соединяют Arduino, Power для передачи данных. Используют внешний источник питания — адаптер питания 5V 2A. GND источника питания должен быть подключен к Arduino GND.

Четвертая часть программного кода — на фото.

Далее использую ПО на компьютере, прописывают все части программного кода.

Пятая часть его выглядит следующим образом.

Управление светодиодной лентой

С помощью Arduino можно взаимодействовать с приложением Processing, чтобы интегрировать систему. В этом случае вполне реально выполнить Ambilight своими руками для телевизора без компьютера.

Можно использовать светодиодную ленту WS2811 RGB, она контролируется не сигналами RGB PWM, а другим протоколом, который требует только одного проводного соединения. Это довольно сложно сделать с нуля самостоятельно. К счастью, команда Adafruit разработала библиотеку для этого типа светодиодных лент — NeoPixel.

Для 25 светодиодов понадобится как минимум 75 данных, которые нужно отправлять каждый раз, когда делается снимок экрана. При отправлении добавляются постоянные значения, такие как символы О и Z. Это идентификатор для Arduino, поэтому он знает, что это начало новых данных. После их получения приложению поступит сообщение «Я готов, следующий пакет данных, пожалуйста». После чего выполняют небольшую корректировку положения светодиодов.

Лучший опыт подсветки Philips

Philips Ambilight — это захватывающая система освещения, встроенная в некоторые модели телевизоров. Вокруг последнего есть светодиоды, которые в реальном времени отображают цвета экрана на стенах позади него. Этот продукт доступен не во всех странах и может быть довольно дорогим. Но, к счастью, есть его DIY версия, которую можно установить своими руками. Клон Ambilight стал возможен благодаря использованию Raspberry Pi, некоторых светодиодов и бесплатных программ.

Оборудование и материалы:

1. Любой источник HDMI.
2. Двухсторонний скотч для крепления частей к телевизору, 3 м.
3. Raspberry Pi 2/3.
4. Карта памяти Micro SD размером не менее 8 ГБ и блок питания 2,5 А.
5. Светодиодная лента (5 м для 40-дюймового телевизора).
6. Источник питания для светодиодов 5 В 10 А.
7. Разветвитель HDMI.
8. Переходник с HDMI на AV.
9. Видео граббер.
10. HDMI-кабеля.
11. Паяльник.

Для начала измеряют ленты вокруг экрана, который планируется использовать. После того как будут отрезаны ленты по размеру, аккуратно спаивают полосы вместе, убедившись, что они соединены друг с другом в правильном направлении по стрелке, которая направлена вниз по боковой стороне.

При подаче питания на светодиодные полосы без программного обеспечения некоторые светодиоды могут не загореться. Это не означает, что они не работают. Нужно подождать, пока ПО не будет установлено, прежде чем делать вывод, что они неисправны.

Настраивают raspberry pi и устанавливают операционную систему OpenELEC. На этом этапе запускают приложение Hyperion на компьютер и ssh в Raspberry Pi. Настройки, которые нужно выбрать для приложения Hyperion, будут различаться в зависимости от марки телевизора. Следование чужим настройкам может не всегда давать отличные результаты на конкретном устройстве.

Есть удобное приложение для телефона Hyperion Remote, которое позволяет пользователю легко подключаться к системе и точно настраивать световые эффекты по своему вкусу, а также использовать предустановленные режимы, например, при выполнении своими руками «Эмбилайта» для телевизора «Самсунг».

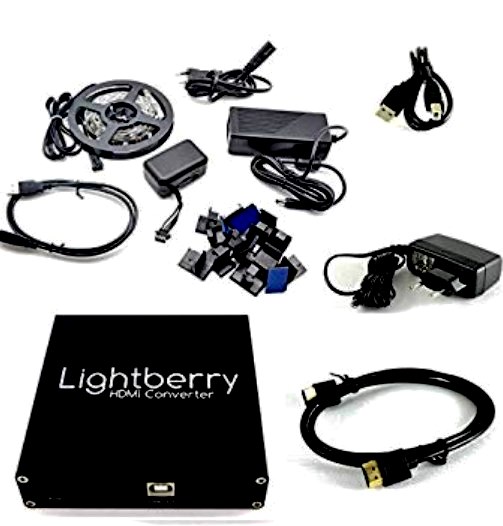

Эффект фонового освещения Lightberry HD

Для того чтобы иметь эффект Philips Ambilight, необязательно покупать новую панель, можно его получить на любом плазменном экране. В торговой сети продаются комплекты с программами, создающие гораздо более захватывающие проекты и применимые к существующим телевизорам. Одной из самых известных является Lightberry — компания, которая расширила возможности просмотра и игр благодаря использованию цветных светодиодов аналогично системе Philips Ambilight.

Теоретически система довольно проста — используется Raspberry Pi в качестве процессора в схеме выполнения Ambilight своими руками для телевизора через HDMI. Кабель проходит от разветвителя к комплекту Lightberry HD, который анализирует внешние края изображения, выводимого на телевизор. Затем он воссоздает цвет и яркость с почти мгновенным эффектом. Огни, отображаемые по краям телевизора, создают иллюзию изображения, выходящего за края телевизора, и в целом улучшают общее восприятие картины.

Установка образа системы на Raspberry Pi при выполнении своими руками «Эмбилайта» для телевизора:

1. Скачивают образ системы с веб-сайта Lightberry HD. Это модифицированная версия популярной системы KODI для Raspberry Pi, предназначенная для работы с Lightberry HD.
2. Загружают программное обеспечение для установки образа системы на карту microSD. Пользователи Mac могут использовать ApplePi Baker, а пользователи Windows — Win32DiskImager, они бесплатны и в точности выполнят свою работу.
3. Вставляют карту microSD в ПК или Mac. Это можно сделать через слот для SD-карты или через USB-устройство чтения SD-карт.
4. Устанавливают образ системы на карту microSD.
5. В разделе находят загруженный образ системы, щелкнув три точки в разделе IMG Recipe и «Восстановить резервную копию» для установки.
6. Пользователям Windows необходимо запустить Win32DiskImager от имени администратора, для этого щелкнуть правой кнопкой мыши утилиту и выбрать «Запуск от имени администратора».
7. Затем просмотреть образ системы, загруженной ранее, выбрать букву драйвера SD-карты на компьютере.
8. Далее помощник программы поможет выполнить настройку ПО.

Ambilight также является идеальным сопровождением для игр. При переходе в игровой режим скорость, с которой могут меняться цвета, увеличивается, что лучше имитирует действие на экране. Если геймер любит шутеры от первого лица или гоночные игры, Ambilight гарантировано заставит его чувствовать себя более вовлеченными в действие, к тому же преимуществом является то, что можно выполнить Ambilight своими руками без компьютера.

Ws2812b led strip или аналог Ambilight/Aurea за пять минут (или чуть дольше) (обновлено 22.11.14г. «Android»)

Добрый вечер, дамы и господа.
Сегодня я расскажу вам как за пять-десять минут с помощью паяльника, трех проводков и матерного слова (ну еще и ардуино с лентой на ws2812b) собрать аналог Ambilight от филипс, который по некоторым параметрам будет превосходить его.

Внимание! Под катом очень много картинок!

Обновление 21.11.14: Добавил настройку Ambibox

Обновление 22.11.14: Настройка на Android, вроде как…

Обновление 23.11.14: Добавил еще одно видео

Обновление 26.11.16: Новый форк призматик с космической производительностью в играх и видео

К управляемым светодиодам ws2812b присматривался давно, покупал парочку «поиграться», но большой заказ делать не позволяла жаба, но тут я все-таки созрел, придушил свою жабу и заказал ленту 4 метра по 60 диодов на метр. Заказ пришел относительно быстро. Прием в китае 3.11 — получение 17.11.

Пришла посылка (а точнее мелкий пакет) весом 134г., упаковано все в бумажный пакет с пупырчатым слоем внутри, сама лента была упакована в стандартный для светодиодных лент серебристый пакетик с застежкой.

Сама лента выглядит вот так.

Клеящий слой.

К ленте с двух сторон припаяны разъемы. С одной стороны для подключения контроллера и питания, с другой для наращивания ленты в длину (ленты можно соединять цепочкой). В комплекте идут разъемы для подключения питания и контроллера.

Быстро подключив ленту к ардуино и подав питание, вдоволь намигался и насветился, решил что пора что-нибудь с ней сделать. Думал не очень долго, фоновую подсветку для своего 3D монитора собрать хотел уже очень давно, да и комплектующие под рукой, поэтому я быстро приступил к делу. Собирать мы будем немного модифицированную подсветку Adalight.

Данная фоновая подсветка будут работать в паре с персональным компьютером, либо медиаплеером на android, но в данной статье я рассмотрю только вариант подключения к ПК.

Для сборки своей собственной фоновой подсветки монитора или тв вам потребуется:

• Arduino (Arduino Nano на ATmega328 будет идеальным вариантом)
• Лента светодиодная на ws2812b (в моем случае ушло чуть больше 1 метра ленты на монитор 23″)
• Маломощный паяльник (флюс и припой)
• Три проводка
• Блок питания на пять вольт (один метр ленты потребляет максимум 14.4 ватт)

Ставим монитор спиной к нам. Путем прикладывания ленты к корпусу монитора с обратной стороны, отмеряем сколько ленты нам потребуется для каждой из сторон. Я решил делать подсветку только трех сторон, при этом низ оставить без подсветки, т.к. снизу находится не очень красивая подставка. Отмерять ленту нужно с левого нижнего края и по часовой стрелке (не забываем, что необходимо развернуть монитор к нам спиной) Если ваш телевизор или монитор висит на стене, то имеет смысл сделать подсветку по всему периметру. тогда отмерять нужно с центра нижней грани и по часовой стрелке (Так будет проще настроить программное обеспечение на последних этапах. Отрезаем обычными ножницами отрезки необходимой длины по линии отреза, ее вы можете определить по значку ножниц на ней. Резать начинайте со стороны разъемов для подключения контроллера, через них мы и будем подключать нашу подсветку. Места разреза спаяйте тремя проводками, восстанавливая контакт только что разрезанным дорожкам. Начало и конец ленты спаивать вместе не надо. Соблюдайте направление, не перепутайте! На ленте есть стрелочки, которые указывают на правильное направление сигнала от контроллера до конца ленты.

Получится вот так:

После того как вы спаяете все отрезки вместе, можно приклеивать нашу ленту по всему периметру монитора (с левой стороны и по часовой стрелке начиная с разъемов на ленте)

После данной процедуры вы должны получить это:

Далее берем ардуинку и один из комплектных разъемов, тот что с тремя проводами

Красный провод (+5в) припаиваем, либо подключаем к пину +5в на ардуино, белый провод подключаем к земле, а зеленый (центральный) к пину D6

Блок питания подключаем ко второму комплектному разъему с двумя проводами: красный к +5в, белый к минусу. Важно чтобы напряжение питания находилось в пределах 5-5.2в. Длинную ленту лучше запитывать в нескольких точках, чтобы избежать большого падения напряжения на диодах.

Arduino Nano

Вообще данное подключение не совсем правильное, вот тут более подробно про подключение mysku.ru/blog/aliexpress/28820.html#comment787634

Всё, основная физическая работа закончена.

Скачиваем Arduino IDE http://arduino.cc/download.php?f=/arduino-1.5.8-windows.zip
Скачиваем библиотеку FastLED https://yadi.sk/d/XFsSRVMecpKee
Скачиваем скетч для ардуино https://yadi.sk/d/1ne7hKfpcpKia

Пользователь tidehunterrr советует использовать данный скетч mysku.ru/blog/aliexpress/28820.html#comment817287 если у вас возникает проблема с мерцающими диодами

Распаковываем Arduino IDE в любое удобное место, папку FastLED из архива с файлами внутри кидаем в папку libraries, которая находится в папке c ArduinoIDE. Запускаем файл с arduino.exe это создаст папку «arduino» в папке с документами, в ней создаем папку NeoPixel и кидем в нее наш скетч. Выходим из Arduino IDE.

Подключаем нашу ардуинку к компьютеру, драйвера должны установиться автоматически, если этого не произошло то указываем системе путь до нашей папки с Arduino IDE и драйвера должны установиться.

Запускаем arduino.exe.

Видим следующее:

Открываем наш скетч

В меню Сервис-> Плата выбираем нашу нано
В меню Сервис -> Процессор выбираем ATmega328
В меню Сервис -> Порт выбираем виртуальный Com порт под которым числится наша ардуинка (обычно тот что не com1)

В месте выделенном желтым цветом указываем общее количество диодов в нашей подсветке (у меня получилось 69).

Жмем вот эту кнопку:

Это скомпилирует и загрузит скетч в нашу нано. Во время этой процедуры диодики на ардуине должны интенсивно мигать. После заливки скетча закройте IDE, отключите ардуино от компьютера, подключите её к ленте с помощью нашего разъема на 3 провода и подключите блок питания к ленте. Теперь вновь подключите нано к USB.

Скачайте замечательную программу Prismatik https://github.com/woodenshark/Lightpack/releases/download/5.11.1/PrismatikSetup_5.11.1.exe
От замечательного проекта «Лайтпак» и установите её.

Обновление: скачивайте новый форк отсюда github.com/psieg/Lightpack/releases

Практически нулевая нагрузка на процессор на рабочем столе, в видео и главное в играх!
При запуске увидите это:

жмите «Next»

Выбираем Adalight и жмем «Next»

Здесь пишем номер нашего порта, а остальное не трогаем

Затем выбираем имя которое вам нравится

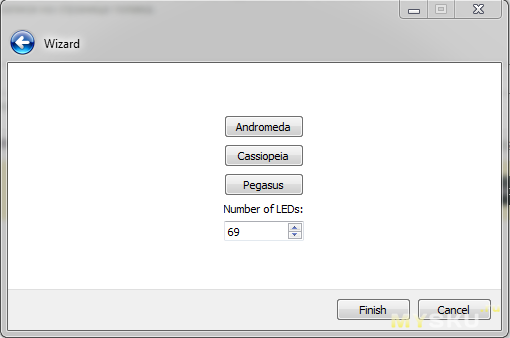

Тут нужно указать общее количество наших диодов

По периметру экрана вы увидите серые прямоугольники с номерами — это зоны ответственные за наши диоды. Нумерация диодов идет от разъема. Необходимо, расставить их соответственно нашим диодам. Также нажимая на кнопки с названиями созвездий можно переключать между готовыми пресетами.
Расставив зоны, идем дальше. В этот момент диоды должны уже светится.

В трее рядом с часами появится иконка с изображением солнышка, нажмите на нее правой кнопкой и перейдите в настройки.

Убедитесь, что выбран режим «Захват экрана»

Настройка закончена. Вы можете также поиграться с настройками гаммы, яркости и др. в настройках призматика, но я не буду их разбирать, вы можете изучить их самостоятельно изучив данную инструкцию https://github.com/Atarity/Lightpack-docs/blob/master/RUS/%D0%9E%D0%BF%D0%B8%D1%81%D0%B0%D0%BD%D0%B8%D0%B5_%D0%BD%D0%B0%D1%81%D1%82%D1%80%D0%BE%D0%B5%D0%BA_%D0%9F%D1%80%D0%B8%D0%B7%D0%BC%D0%B0%D1%82%D0%B8%D0%BA%D0%B0.md

ВСЁ! НАША ПОДСВЕТКА ГОТОВА! Поздравляю!

Потрясающий эффект от подсветки. Монитор стал казаться больше, глаза меньше напрягаются при просмотре видео в темном помещении.

На сборку подсветки у меня ушло 10 минут, еще десять я потратил на настройку софта.

Внимательный читатель в этот момент должен возмутиться и сказать что-нибудь вроде «Минуточку! А где же матерное слово?» а то самое слово у меня вырвалось, когда я начал проводить испытания моей подсветки и выражало оно исключительно восторг от увиденного.

Q&A

Чем оно лучше Ambilight? У меня получилось 69 независимых зон подсветки, а это, насколько мне известно, много больше чем у philips.

Как можно улучшить? Взять диоды мощнее, например такие http://www.aliexpress.com/item/12mm-WS2811-as-WS2801-led-pixel-module-IP68-waterproof-DC5V-full-color-RGB-50pcs-a-string/1022672558.html?s=p

дополнительно наклеить ленту спереди и закрыть рамкой светорассеивающей и получить аналог Philips Aurea. Также я заметил, что диоды в моем случае используются неэффективно, было бы гораздо лучше развернуть их немного в стороны от монитора, направляя световой поток.

Как использовать данную подсветку с android? Вот тут http://youtu.be/3otxXST1d50 парень дает ссылку на свой скрипт для XBMC под андроид. Возможны и другие варианты о которых я не знаю.

Работает ли она с играми? Да работает, но не со всеми. И необходимо отключать все оверлеи (steam, msi afterburner). Есть информация, что программа Ambibox справляется с играми лучше, но у меня она не заработала.

Что еще можно сделать с данной лентой? Можно собрать светодиодную матрицу (дисплей) и транслировать на нее gif с помощью программы glediator, скетч для arduino можно найти на сайте программы.

Внимание! Чем больше зон подсветки, тем больше нагрузка на процессор компьютера. На тестовой сборке на 240 диодов, зависала ардуино.

Обновление:

Замечательные новости! Проблем с производительностью больше нет! Я попробовал восхитительную и бесплатную программу Ambibox www.ambibox.ru/
и вот результаты тестирования производительности на планшете с intel baytrail

как видите даже планшет свободно тянет подсветку с 300 диодами и скорость обновления больше 40fps!
У неё есть плагин для xbmc.
Также заявлена хорошая совместимость с играми, правда через платную playclaw.

К сожалению протестировать работу подсветки на андроид так и не смог, потому что ни у одного моего устройства нет драйверов на ардуину в ядре.

Обновление 21.11.14г.

Настройка Ambibox

Я окончательно перешел c Призматик на Ambibox и сейчас расскажу вам как настроить вашу подсветку на работу с ней.

Скачиваем последнюю версию программы отсюда www.ambibox.ru/ru/index.php/%D0%A1%D0%BA%D0%B0%D1%87%D0%B0%D1%82%D1%8C_AmbiBox

или отсюда yadi.sk/d/wW1K0eO1dMXeg

и устанавливаем её. В самом конце процесса установки появится вот такое окошко

Выбираем «Adalight» и процесс установки закончен. После установки запустите программу, в трее рядом с часами появится цветной квадратик, нажмите на него два раза, откроется окно настроек. Язык программы можно поменять в настрйках программы, а основные настройки подсветки находятся здесь

А теперь внимание! Вот почему я не смог в первый раз настроить программу? Да потому что настроек-то и нет нигде. Но оказалось, что они есть, но не влезли в окно, поэтому растягиваем за правый нижний край окно и жмем кнопку «Больше настроек»

И в появившихся настройках выбираем порт нашей ардуинки и количество диодов. Программа может перезапуститься при выборе порта. Здесь же можно выбрать режим работы для текущего профиля, и метод захвата, в играх выбирать их игровой режим с playclaw, а для кино режим windows 8 (самый быстрый, по моим ощущениям).
При включенных дополнительных настройках жмите кнопку «Показать зоны захвата», появятся цветные квадратики по периметру и дополнительные кнопки в меню, нажимаем «Мастер настройки зон».

В этом конфигураторе очень удобно настраивать большое количество зон, можно выбрать количество сторон с подсветкой, количество диодов по вертикали и горизонтали, задать смещение, выбрать формат области для захвата, размер выреза на нижней грани под подставку, монитор с которого производить захват, и даже формат 3d изображения (если вы выводите 3d сигнал на тв в формате side-by-side или over-under). Настроив, жмите «Применить», затем в главном меню сохраните настройки. Настройки для моей системы на скриншоте.

Все! На этом основная настройка программы закончена, но в этой программе еще ОЧЕНЬ большое количество настроек! Вы можете настроить подсветку регулируя цветовые каналы по отдельности для каждого диода, настроить сглаживание, гамму, динамику, и прочее… Можете создать отдельные профили для широкоформатного кино и переключаться на него сочетанием клавиш или автоматически при открытии программы, и даже включать по открытию винампа режим цветомузыки! Экспериментируйте!

Обновление 22.11.14г.

Настройка на android

Всю ночь пытался запустить подсветку на андроид… забегая вперед скажу, что итог изысканий: -1 ардуина мега, но какие-то результаты все-таки есть: выяснилось, что моя мега абсолютно не хочет стыковаться с лентой, ни на одном пине, ни с одним скетчем, и с программами на windows тоже, а в итоге под утро, основательно «клюя носом» спалил ее по глупости. Но при том что лентой она не могла управлять, все остальное работало нормально данные получались, программами подсветка определялась, именно поэтому я не могу с полной уверенностью утверждать, что подсветка работает.

Как я уже писал в комментариях, драйверов на ардуино нано, а точнее на чип ft232r в ядре моих андроид устройств нет, поэтому сняв с другого проекта «Мегу» и убедившись что мой смартфон корректно её определяет и подмонтировывает ее как ttyACM0, приступил к экспериментам. И да, нам потребуется root.

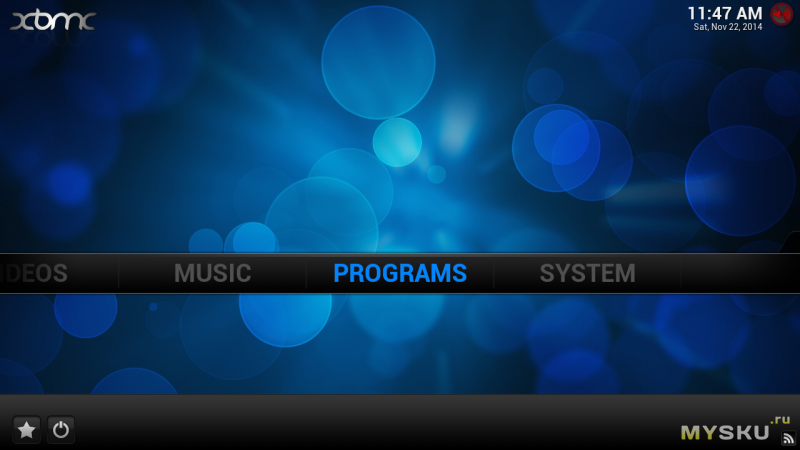

Для начала я скачал последнюю стабильную версию xbmc для android из этой темы и установил её.

Затем скачал скрипт у этого парня youtu.be/3otxXST1d50
к нему потребовался еще модуль libboblight.so, его я нашел в гугле, качал, кажется, отсюда fi.archive.ubuntu.com/xbmc/build-deps/addon-deps/binaries/libboblight/android/

Откройте XBMC и зайдите в настройки -> Аддоны и установите аддон под названием boblight с официального репозитория, затем закройте XBMC

Файловым менеджером откройте папку Android/data/org.xbmc.xbmc/files/.xbmc/addons и замените папку script.xbmc.boblight папкой, которую мы взяли с ютюба. (Эту процедуру я произвел потому что не был уверен, что скрипт установится правильно, если я просто закину скачанную папку).

Файл libboblight.so кидаем в /system/lib/ и для верности я закинул его еще и в Android/data/org.xbmc.xbmc/files/.xbmc/addons/script.xbmc.boblight/resources/lib/

После запуска XBMC скрипт перестал выдавать ошибку (как когда я запускал его без подключенной ардуины), определил мою подсветку и судя по диодикам на rx/tx начал работать как и положено, но как я уже писал сама лента у меня так и не засветилась.

Конфигурируется этот скрипт в файле hyperion.config.json в папке скрипта, править его можно конфигуратором HyperCon.jar вот отсюда github.com/tvdzwan/hyperion/wiki/configuration

Дополнительная информация от пользователя andryvlad:

Для тех, кому нужно под Андроид — заработало с платой Arduino Uno R3. Проверял на TV-Box с процессором Amlogic AML8726-M6(MX), Android 4.2.2, Kodi 14.2 Helix с плагином Boblight. Один нюанс — ардуина должна быть собрана по оригинальной схеме (с ATmega16U2 в качестве USB-Com) — она определяется в Андроиде как ttyACM0 (брал такую). Arduino Nano (с FT232RL) увы, не определяется. В утилите HyperCon.jar в первой вкладке прописываем:
Device Type: Adalight
Output: /dev/ttyACM0
Baudrate: 115200
ну и указываем расположение и количество светодиодов (при заливке скетча в ардуино нужно прописать такое же их количество), остальные параметры не трогал. Сформированный файл hyperion.config.json закидываем в папку скрипта. В самом плагине Boblight ничего не настраивал.
Теперь при запуске Kodi появляется сообщение, что плагин подключен и лента мигает по очереди тремя цветами (это типа тест такой, отключается в настройках Boblight). Включаем фильм, наслаждаемся! )

На этом пожалуй все… заказал на али новую «мегу» на замену старой и к ней еще uno r3 и буду продолжать эксперименты потом, ну а сейчас я вполне доволен своей подсветкой монитора управляемой через «нано» замечательной программой Ambibox, а и да… товар рекомендую к покупке 😉

P.S. по прошествии нескольких дней могу сказать, что для монитора плотность в 60 диодов на метр избыточна: слишком большая яркость и мелкие движения света немного утомляют. В настройках программы снизил яркость до минимума, поднял сглаживание и снизил динамику. Все-таки это фоновая подсветка а не продолжение монитора. С большого расстояния таких проблем нет и подсветка не мешает.
По поводу подсветки в играх: насколько я понял для подсветки в играх достаточно демо версии Playclaw 5, кроме окошка при запуске пока никаких ограничений на подсветку не увидел

Пользовательская галерея

Пользователь vre опубликовал небольшое видео со своей подсветкой (телевизор 42″, подсветка 3х сторон, 125 диодов).

Пользователь ventura тоже поделился видео со своей системой

Пользователь chaloc прислал фото своего монитора с лентой ws2812b

Пользователь fp777 разместил фото и видео своей подсветки, в которой вместо ленты используются большие светодиоды (если будете повторять его систему, то диоды нужно развернуть, чтобы световой поток был направлен в сторону стены)

Пользователь drawde опубликовал видео со своей подсветкой

110 диодов WS2812B + ARUINO Nano + AmbiBox 2.1.7.
Играет Foobar а картинку на 50″ телевизор выдает плагин MilkDrop2…

Видео от пользователя Ernesto

WS2811+Arduino nano, установлено на Samsung 40″ 81зона

Отличное видео с монитором пользователя l0lder

112 диодов на 27″ монике…

Телевизор товарища nukezzz

— 120 пикселей на 29″ телике (2 метра ровно),
— ленту брал с защитой IP65 (отличный вариант).
— arduino nano на Ch440

Телевизор пользователя Fedor

Низ не стал делать. Телек 55 дюймов.

Красивое видео с подсветкой пользователя Bron888

Собрал уже давно, когда ещё не было этой темы, ох и помучился тогда разыскивая информацию )))Отличная статья и здесь есть новый скетч убирающий глюк с мерцанием диодов, у себя борол с помощью Watchdog ) вот мой результат.

Еще один день и еще один довольный пользователь самодельной подсветки.
Пользователь lesha_01 прислал видео о своей подсветкой.

Сделал уже давно, использую в течение года — всё стабильно работает с Amnibox, метр ленты ровно на 3 стороны пошёл.

crazyrock прислал очень красивое фото своего монитора

Поставил, получилось 118 диодов. Автор красавчик!
Использовал эти лоты, питание от блока системника
aliexpress.com/item/10-Pair-3pin-JST-Connector-Male-Female-Cable-Wire-for-WS2811-WS2812B-RGB-LED-Strip/32225174103.html
aliexpress.com/item/FREE-SHIPPING-2PCS-1pcs-Nano-3-0-ATmega328-Mini-USB-Board-1pcs-USB-Cable/1040679060.html
aliexpress.com/item/DC5V-4M-240-leds-60-pixel-m-white-PCB-WS2812B-WS2811-IC-WS2812-Digital-5050-RGB/2047744497.html

AlexNerf тоже поделился своим монитором

Монитор 20″, Windows 8, питание от БП системного блока, лента в изоляции

Телевизор пользователя Dante

вот что у меня получилось. на углах ленту сгибал, питание не дублировал, думаю и не надо. 60′ панель, получилось 118 диодов и зон, внизу вырез для подставки. использовал скетч из коментов, т.к. скетч тс мерцает.

Монитор пользователя Alber

AVR ATmega32U4 — 1 pcs (~$3)
LED-strip ws2812b — 100 pcs (~$9)
PSU Xiaomi 5V 10W — 1 pcs
LCD Acer 24″ — 1 pcs
Software — Ambibox

Себестоимость без имевшихся в наличии блока питания и монитора составила 12 баксов.

Снято на смарт с руки в условиях когда монитор стоит на кронштейне в 15 см от тюля белого цвета.

Монитор пользователя Aimo

ТС спасибо за подробный обзор, т.к. в гайде у adafruit некоторые нюансы были не указаны.
Ленту соединял уголками на 3 пина, очень удобно.
Питание + конденсатор на 1000мкФ 6.3v подключал через коннектор, опять таки очень удобно.
Аккуратно подключив все провода и припаяв резистор на 470ом — Arduino nano поместил в «яйцо» от киндер сюрприза.

И обновленный вариант настроек

Телевизор пользователя Tauntik

Я сделал себе для 55″ из ленты 60 диодов на метр, вышло 233 диода (около 4 метров)

Вы тоже можете присылать свои видео и фото, я с удовольствием добавлю их в обзор
