Гид по цифровым видео разъемам (HDMI®, DVI™, DisplayPort™)
HDMI — это интерфейс для мультимедиа высокой четкости. Эта технология передает ту же видеоинформацию, что и DVI, но добавляет возможность передачи цифрового аудио и контрольных сигналов. Современная версия HDMI передает один TMDS канал цифрового видео. Используемый во многих устройствах домашнего кинотеатра/бытовой электроники, HDMI использует 19-контактный разъем, удерживаемый в разъёме силой трения. Такой разъем имеет техническое название HDMI разъем типа А.
HDMI Micro
Разъем HDMI Micro – это разъем HDMI типа D размером 6,4х2,8 мм. Этот микро разъем – самый маленький из всех HDMI разъемов и имеет ту же 19-контактную конфигурацию, что и стандартные HDMI разъемы A и С. Этот разъем можно использовать со стандартным HDMI кабелем, используя адаптер.
HDMI Mini
Разъем HDMI Mini – это HDMI разъем типа С размером 10,42х2,42 мм. Этот мини разъем имеет ту же 19-контактную конфигурацию, как и стандартный разъем HDMI A и используется в портативных электронных устройствах. Этот разъем можно использовать со стандартным HDMI кабелем, используя адаптер.
DVI-D двухканальный
Этот разъем имеет 24 контакта, расположенных в три горизонтальных ряда по восемь контактов. Сбоку этих контактов находится широкий плоский контакт – заземляющий стержень. Двухканальный интерфейс передает два канала TMDS или группы «каналов» данных, которые могут передавать более 10 Гбит/с цифровой видеоинформации. Двухканальный кабель обратно совместим с одноканальными устройствами. Большинство устройств DVI могут использовать это двухканальное кабельное соединение DVI-D.
DVI-D одноканальный
В одноканальном разъеме DVI 18 контактов. В разъеме «вилка» они расположены в 2 ряда по 9 контактов, с плоской панелью заземления с одной стороны.
DVI-I двухканальный
Этот разъем выглядит практически идентично двухканальному разъему DVI-D, за исключением того, что сбоку расположены дополнительные четыре контакта, которые окружают плоскую панель заземления. Это связано с тем, что интерфейс DVI-I предназначен для передачи как цифровых, так и аналоговых сигналов. Тем не менее, большинство DVI-дисплеев и видеоисточников являются DVI-D, а порты-розетки не содержат разъемов для подключения четырех дополнительных аналоговых контактов. В результате кабели DVI-I ограничены узким диапазоном применения, таким как определенные KVM-переключатели. Также обратите внимание, что смещенная полоса заземления на разъеме DVI-I больше, чем на разъеме DVI-D. А это значит, что если просто удалить четыре аналоговых контакта, разъем DVI-I все-равно не войдет в разъем DVI-D.
DVI-I одноканальный
В одноканальном разъеме DVI-I 18 контактов. В разъеме «вилка» они раположены в виде двух групп по девять контактов, при этом сбоку расположены четыре контакта, которые окружают плоскую панель заземления. Однокональный интерфейс передает один канал TMDS.
DisplayPort
DisplayPort — это интерфейсная технология, предназначенная для подключения высокопроизводительных графических ПК и дисплеев, а также оборудования и дисплеев для домашнего кинотеатра. Как и HDMI и DVI, DisplayPort использует технологию связи TMDS (Transition Minimized Diffantial Signaling) для передачи видео и аудио сигналов с высокой пропускной способностью. 20-контактный разъем позволяет точке контакта отправлять данные на максимальной скорости 8,64 Гбит/с плюс 1 Мбит/с для своего канала AUX, который может передавать дополнительные данные.
Mini DisplayPort
Mini DisplayPort — это миниатюрная версия интерфейса DisplayPort.
В чем разница между DVI-I и DVI-D? – NVIDIA
ID 221
В ЧЕМ РАЗНИЦА МЕЖДУ DVI-I И DVI-D НА ВИДЕОКАРТАХ НА БАЗЕ NVIDIA?
Большинство современных видео карт на базе NVIDIA имеют разъем цифрового видеоинтерфейса (DVI) для подключения ЖК-монитора с плоской панелью, либо проектора к видеокарте. Разъём DVI обычно белого цвета (в отличие от разъёма VGA, окрашенного в синий цвет). Для каждой видеокарты с разъёмом DVI количество контактов и их расположение могут быть разными в зависимости от типа разъёма DVI, используемого на данной видеокарте. На данный момент существуют два основных вида разъёмов DVI: DVI-I (
Через разъём DVI-D с видеокарты высылается только цифровой сигнал, в то время как разъём DVI-I, который носит и цифровой и аналоговый сигнал, может выслать цифровой сигнал (для цифровых дисплеев, таких как плоскопанельные ЖК-мониторы), а так же аналоговый сигнал (для старых дисплеев, таких как ЭЛТ-мониторы) используя DVI-VGA адаптер указанный ниже. Видеокарта на первом рисунке, изображает разъём DVI-I, и имеет больше контактов чем разъём DVI-D на рисунке номер 2. Дополнительные контакты на разъёме DVI-I отвечают за передачу сигнала в аналоговом формате, который отсутствует у разъёма DVI-D.
Видеокарты на основе NVIDIA, которые имеют разъём DVI-I, полностью совместимы с ЖК-мониторами с плоской панелью, которыe по умолчанию имеют кабель DVI-D. Кабель DVI-D будет считывать только цифровой сигнал посланный разъёмом DVI-I с видеокарты и проигнорирует аналоговый сигнал.
Преимущества интерфейса DVI
Термин DVI, или Digital Visual Interface, означает цифровой видеоинтерфейс. Это стандарт на интерфейс и соответствующий разъём, который предназначен для того, чтобы передавать видеоизображения на цифровые устройства отображения. Таковыми могут быть и жидкокристаллические мониторы, и проекторы.Способ передачи данных, который применяется в интерфейсе DVI, разработала компания Silicon Image. В его основе – формат последовательной передачи данных (PanelLink). Кабель DVI представляет собой четыре витые пары, передающие красный, зеленый и синий цвета, а также и clock, так называемый сигнал тактовой частоты.
DVI-интефейс (TDMS) разрабатывали, прежде всего, для цифровых мониторов, которые не требуют от графической карты переводить цифровые сигналы в аналоговые. В связи с тем, что с аналоговых мониторов на цифровые мы переходим медленно, то разработчики графического оборудования, как правило, применяют эти технологии параллельно.
Подчеркнем при этом, что современные видеокарты могут работать и с двумя мониторами одновременно. Универсальный интерфейс DVI-I предоставляет возможность применять как цифровое, так и аналоговое подключение, а DVI-D — только цифровое.
Однако интерфейс DVI-D встречается сейчас очень редко. И если применяется, то в дешевых видеоадаптерах.
Отметим также, что существуют две разновидности цифровых разъемов DVI. Причем как DVI-I, так и DVI-D. Это Single Link и Dual Link. Они отличаются количеством контактов.
В Dual Link задействованы все 24 цифровых контакта. В в Single Link — только 18. Single Link пригоден для применения в устройствах с разрешением вплоть до 1920×1080. Для больших разрешений необходим уже Dual Link. Он способен в два раза увеличить количество выводимых пикселей.
Что такое HDMI, DVI и VGA?
- – Автор: Игорь (Администратор)
В рамках данного обзора, я расскажу вам что такое HDMI, DVI и VGA, а так же про связанные с этим особенности.
Любой разговор о мониторах, телевизорах и прочей видео- и аудиотехнике, практически в 99% будет сопровождаться такими аббревиатурами как HDMI, DVI, D-Sub и VGA. Однако, чаще всего их использование сводится к фразам вида «DVI круче D-Sub» и «HDMI круче чем DVI». С одной стороны, многим людям этого может быть достаточно. С другой стороны, иногда хочется понимать «а в чем конкретно-то разница, хотя бы простыми словами?».
Поэтому, если вы человек любознательный и подобных фраз вам недостаточно, то этот обзор для вас.
Примечание: Данный материал предназначен для начинающих и обычных пользователей, поэтому не содержит многих технических аспектов.
HDMI, DVI и VGA это
VGA и D-Sub
VGA (Video Graphics Array) — это видеоинтерфейс, который используется в мониторах и видеокартах для передачи сигналов в аналоговом виде. Этот стандарт и его различные модификации используются до сих пор. Однако, основной их проблемой является ограниченная пропускная способность. Если в свое время ее было достаточно, то в нынешнее время больших экранов и HD видео (тот же Blu-ray) нужны более быстрые методы передачи информации.
D-Sub (D-Subminiature) — семейство разъемов, которые используют интерфейс VGA в своей основе. Иными словами — это аналоговая передача сигнала. Данный порт до сих пор используется у многих простых мониторов. Например, 22 и 24 дюймовых. Вообще существует огромное количество различных его подвидов, но в настоящее время под ним понимается DE15 или, как его еще именуют, HD15 (разъем с высокой плотностью). Проблема данного подхода в том, что требуется двойное преобразование данных вначале из цифрового в аналоговый, а затем обратно, что может приводить к потере качества (размытость, тусклость и прочее). Например, при использовании D-Sub для разрешения 1920×1080 разница может быть заметной, по сравнению со следующими интерфейсами в обзоре.
Примечание: Интересный факт, что «D» в названии присутствует из-за того, что сам разъем напоминает этот символ.
DVI
DVI (Digital Visual Interface) — это следующий стандарт за VGA, позволяющий передавать видеоизображения с более высокой скоростью. Этот стандарт позволяет поддерживать максимальное разрешение вплоть до 2560×1600 (при использовании видеоинтерфейса с поддержкой Dual Link или, по русски, двойной режим передачи данных; для одноканального это 1920×1080). Существует три основных вида DVI-A (аналоговый сигнал), DVI-I (аналоговый и цифровой) и DVI-D (только цифровой).
Примечание: Стоит знать, что D-Sub используется до сих пор (например, в бюджетных мониторах), так как стандарт DVI (но не DVI-D) поддерживает его. При чем для подключения достаточно использовать переходник для кабеля. Но, необходимо понимать, что любой переходник это потеря качества.
Примечание: Стоит знать, что длина кабеля DVI ограничена. Например, кабель длиной более 10 метров сможет передать изображение не выше 1920×1080, а при длине более 15 метров уже 1280×1024. В случае использования усилителей (ретрансляторов), максимальная длина может составлять 61 м.
HDMI
HDMI (High Definition Multimedia Interface) — интерфейс для мультимедиа с высоким разрешением и возможностью одновременной передачи аудио сигналов с защитой от копирования (HDCP). По сути, это расширенная версия DVI. Отличия в том, что разъем меньше, может одновременно передавать звук и скорость существенно выше. Последнее позволяет поддерживать качество 4K, 8K и 10K.
Примечание: Важно знать, что если требуется кабель более 9-10 метров и до 20 м, то нужен более толстый кабель 9-10 мм (обычный кабель 8 мм). Если же нужен более длинный кабель, то нужен либо кабель с усилителем сигнала, либо ретранслятор / репитер (его необходимо устанавливать у порта монитора).
Примечание: Подобно поддержки DVI технологии D-Sub, HDMI так же поддерживает DVI, но только цифровую версию (DVI-I или DVI-D).
Важно учитывать, что если DVI редко отличается, обычно используются DVI-I или DVI-D (одно- и двухканальные), то стандартов HDMI достаточно много, каждый из которых обеспечивает разную скорость передачи данных и, соответственно, разное максимальное качество. Поэтому, одной аббревиатуры не достаточно. Кроме того, все «плюсы» HDMI должны поддерживать как монитор, так и видеокарта (или иной источник).
Качество D-Sub (VGA), DVI и HDMI
Если сравнивать по качеству картинки D-Sub, DVI и HDMI, то D-Sub — это в лучшем случае 720p (выходное), DVI — не более 1080p (выходное), а HDMI — это 1080p и более (выходное).
При этом, важно отметить, что HDMI это не всегда минимум 1080p. Так, например, в 1.2 посмотреть видео с 1080p и частотой 120 Гц не получится (только 720p). И не всегда максимум. Так, например, поддержка 4K в HDMI появилась только в версиях от 1.4 (при чем с низкой частотой до 30 Гц), а поддержка 4K с частотой 50/60 Гц только с версии 2.0.
Суммируя вышесказанное, технология еще ничего не значит. Во-первых, важно: может ли программа, например, компьютерная игрушка формировать видео с высоким разрешением или сохранено ли видео с нужным разрешением (например, видео формата avi в 1080p вы не найдете, хотя avi может поддерживать подобное). Во-вторых, может ли формировать подобную картинку видеокарта (или иной источник). В-третьих, как конкретно подключена видеокарта с монитором (если используется переходник, то качество обычно снижается до более старого формата). Кроме того, какой версии используются тот или иной стандарт (может поддержки нужного разрешения просто не предусмотрено). В-четвертых, поддерживает ли экран подобную картинку. В-пятых, во всем этом еще важно учитывать частоту смены кадров.
Поэтому, если вам важно качество, то не используйте в качестве аргументов «HDMI круче DVI», а смотрите характеристики и учитывайте подключение. Например, если вы смотрите видео с качеством 720p, то толк от HDMI вряд ли будет.
Теперь, вы знаете о том, что такое HDMI, DVI и VGA, а так же различные нюансы.
☕ Хотите выразить благодарность автору? Поделитесь с друзьями!
- Что такое файловая система?
- Rundll32.exe — что это такое?
Добавить комментарий / отзыв
D-sub, DVI, HDMI и Display Port
В современном мире стремительно развивающихся технологий легко потеряться. Справедливо это и для разъемов подключения мониторов и телевизоров. На сегодняшний момент существует 4 — 5 актуальных разъемов, передающих видеосигнал: D-sub, DVI, HDMI и Display Port. 4 — 5 потому, что MHL хоть и присутствует на рынке, широко распространения пока не получил.
В этой статье краткий рассказ о видеоразъемах, их преимуществах и недостатках.
D-sub
D-sub (D-subminiature), он же VGA, или DE15, или HD15 (HD, High Density — высокая плотность), или DB15, или DB15HD. 15-пиновый широко распространенный разъем. Впервые появился в IBM x86 машинах, но по факту стал стандартным аналоговым интерфейсом для дисплеев. Называть его VGA в корне неверно, так как VGA — это видеостандарт, появлению которого и обязан разъем D-sub. В соответствии со стандартом VGA 9 пин отсутствует (предназначен для передачи RGB сигнала). Максимальные параметры изображения: 2048×1536 при 85 Гц (2560×1600 при 60 Гц в теории). Максимальная длина кабеля при разрешении 1920×1080 — 4.5 метра. Чем выше разрешение передаваемого изображения, тем меньше допустимая максимальная длина кабеля.
Классический синий D-sub
DVI
DVI (Digital Visual Interface, цифровой видеоинтерфейс) — цифровой и аналоговый интерфейс. Существует 3 разновидности:
- DVI-A Single Link — только аналоговая передача;
- DVI-I — аналоговая и цифровая передача;
- DVI-D — только цифровая передача;
и два режима для цифровых вариантов:
Single-link обеспечивает максимальное возможное разрешение 1920 × 1200 (60 Гц) или 1920 × 1080 (75 Гц), а Dual-link уже 2560×1600 (60 Гц). DVI-D мониторы подключить к разъему DVI-I не получится, в то же время HDMI монитор можно подключить к видеокарте в разъем DVI-D, произведенной после 2008, через пассивный переходник в виду электрической совместимости DVI-D и HDMI.
Максимальная длина кабеля для разрешения 1920 × 1200 составляет 10 метров.
Виды DVI
HDMI
HDMI — интерфейс для мультимедиа высокой чёткости (High Definition Multimedia Interface). Основным отличием HDMI от DVI-D является то, что HDMI позволяет передавать цифровые данные многоканально, то есть наряду с видео через HDMI можно передать, например, звуковые данные. HDMI единственный, из представленных в статье разъемов, не имеет механизма фиксации.
Существует 11 версий HDMI, начиная от HDMI 1.0 (2002 год) и заканчивая версией 2.1 (2017 год). Наиболее распространена версия 1.4b, которая способна передавать следующие типы разрешений экранов при различной частоте разверстки: 2560×1600 при 60 Гц, 3840×2160 при 24/25/30 Гц, 4096×2160 при 24 Гц. Также разъем HDMI версии 1.4b способен передавать 3D видео при 1920×1200 и 120 Гц. Максимальная длина кабеля — 5 м, в ином случае понадобятся HDMI репитеры.
Display Port
Display port — самый современный интерфейс для цифровых мониторов, представленный 6 версиями, последняя из которых, 1.4, позволяет передавать видео в разрешении до 7680 × 4320 при 60 Гц. Мониторы с поддержкой частоты обновления 120—165 Гц поддерживаются при разрешениях до 2560 × 1600 точек. Максимальная длина кабеля DisplayPort составляет 15 метров. Display port имеет низкое энергопотребление, так как напряжение питания его ниже, чем HDMI и DVI.
Также в конце статьи кратко следует упомянуть о MHL (Mobile High-Definition Link), интерфейсе, объединяющем функционал HDMI и Micro USB. Служит для непосредственного вывода видеосигнала со смартфона на дисплей или телевизор. Следует упомянуть, что список мобильных устройств, поддерживающих эту технологию пока (2018 год) крайне скуден.
три стандарта, которые работают очень по-разному — Сообщество мобильных шаманов
Если посмотреть на заднюю панель современного телевизора или монитора, то можно увидеть сразу несколько типов разъемов. Мониторы попроще (и подревнее) обычно подключаются исключительно по VGA. Устройства чуть помоложе могут порадовать выбором из двух вариантов – VGA и DVI. Новые мониторы, как правило, могут быть снабжены как DVI, так и HDMI-разъемами. Иногда список возможных подключений содержит и эти три варианта, и кое-что еще – все зависит от цены и конфигурации выбранной вами модели.
Проблема в том, что все эти три разъема работают очень по-разному и иногда различия в стандартах передачи данных создают немалые сложности покупателям.
VGA-классика 1987 года
VGA — это исключительно аналоговый стандарт, способный передавать изображение в точно таком же виде, как когда-то это делали «тюльпаны» на задней панели старых видеомагнитофонов. Оно и понятно – в момент разработки разъем предназначался исключительно для электронно-лучевых мониторов, где о скорости передачи данных и высоких разрешениях поначалу даже не думали.
Поэтому качество картинки порой вызывает некоторое…сомнение, а скорость прохождения сигнала заставляет игроманов злобно ломать клавиатуры о пол. Потому как события в игре происходят быстрее, чем VGA на них реагирует.
И все же у старого формата есть одно преимущество. Даже два. VGA-кабель стоит очень недорого. Да и мониторы со вполне современным HD и FullHD-разрешением и единственным разъемом VGA тоже обходятся в доступные деньги. Во времена, когда курс доллара становится слишком капризным, это хороший способ сэкономить. Тем более, что поиграть что-нибудь не очень шутерное и быстрое, посмотреть фильмы или почитать новости в сети вполне комфортно даже с VGA.
Три белых коня, эх, три белых коня – DVI-D, DVI-I, DVI-A
DVI-стандарт создавался в 1999 году, как альтернатива устаревшему VGA. Создатели DVI-кабеля предусмотрительно оставили в нем обратную совместимость: первая версия разъема, DVI-A, умела работать в аналогом режиме. Поэтому сравнительно новые системники можно было подключать к старым, но работоспособным мониторам, используя простой и крайне недорогой переходник DVI-VGA. Поскольку оба варианта использовали классический, аналоговый сигнал, конвертация сигналов из «аналога» в «цифру» не требовалась – достаточно было преобразовать один разъем в другой механически.
Однако время не стоит на месте и вскоре появился обновленный, цифровой стандарт DVI-I. Скорость передачи данных в нем значительно увеличилась, потому задержек в игровом смысле стало значительно меньше. К тому же, разъем научился передавать и аналоговый, и цифровой сигнал (то есть «ноли» и «единицы»).
Эта особенность обеспечивала совместимость со старыми мониторами (и старыми системниками) при помощи переходников DVI-VGA или VGA-DVI. И в то же время помогла ускорить прохождение данных и избавиться от ошибок.
Третья версия DVI внезапно лишилась способности понимать аналоговые сигналы. Взамен же став значительно быстрее и во многих моментах могла соперничать с HDMI (его первой версией). Поэтому во многих очень даже современных мониторах можно встретить DVI-D. Отметим, что эта версия умела передавать картинку только в формате 1980 на 1200, поэтому к мониторам с большим разрешением лучше подключаться через HDMI-кабель.
HDMI: три орешка для Золушки
Иногда конкуренты становятся единомышленниками. Так случилось в 2002 году, когда Hitachi, Matsushita, Philips, Silicon Image, Sony, Thomson и Toshiba представили новый стандарт разъемов компьютеров, мониторов, телевизоров и прочая — HDMI.
HDMI версии 1 научился работать на частоте 165 МГц и показывать картинку в 1920×1200, чем повторял достижение DVI. Но вместе с тем мог одновременно передавать и звук, что внезапно лишило продавцов аудиокабелей 3.5-3.5 заметной доли прибыли.
При этом он оставался совместимым с DVI-D и его собратом I (при помощи небольшого и достаточно недорогого адаптера).
Затем последовала череда обновлений, в ходе которых стандарт обучили передавать более четкую картинку и звук lossless-качества. Версия 1.3 уже умела показывать кино в формате 2560х1600 (а заодно сохранила клавиатуры геймеров целыми, ускорив прохождение сигналов). Обновленный стандарт 1.4 получил возможность передавать мощный многоканальный звук и радовать картинкой с разрешением 3840х2160. Это пока что за пределами возможностей большинства популярных (и доступных по цене мониторов). А еще HDMI обучили 3D-картинке, если эта выедающая глаза пакость еще кому-нибудь нужна.
А теперь, господа, о грустном. Как водится, разработчики стандартов принялись плодить новые разновидности одного и того же разъема, заставляя при покупке нового устройства смиренно покупать новый кабель.
Так, на сегодня существует целых три варианта HDMI. Обычный (в телевизорах, многих ноутбуках), мини (в планшетах, новых ноутбуках) и микро (в планшетах, смартфонах). Как нетрудно догадаться, отличаются они размерами. И когда у вас под рукой только кабель HDMI-HDMI, то подключить с его помощью новый планшет к монитору вряд ли получится. Ибо нужен еще и переходник mini (или micro-HDMI) к стандартному большому HDMI.
Грусть-печаль на этом вовсе не заканчивается. Если у вас под рукой есть только монитор с VGA, то новый системный блок или ноутбук не удастся присоединить к нему максимально простым путем, просто купив кабель. Ведь HDMI передает исключительно цифровую картинку, тогда как древний VGA понимает только аналог. Другими словами, понадобится устройство, переводящее одно в другое, то есть конвертер HDMI-VGA или наоборот. К слову, будьте осторожны – предприимчивые китайцы наладили выпуск обычного кабеля HDMI-VGA, просто припаяв один разъем к другому. Так вот, это наглое вранье – такой кабель работать не способен.
Кое-что важное и опасное
Если вы используете любые кабеля для подключения к монитору, телевизору всего, что угодно – выключайте технику. Еще раз – подключать новый кабель (да и старый тоже) нужно только выключив ОБА устройства. Выключив даже из розетки и подождав пару секунд. Все потому, что тут довольно легко словить случайный удар током, который напрочь сожжет либо монитор, либо ноутбук, либо системник. Либо все и сразу, заставляя срочно зарабатывать на новые устройства.
Да, в первые пару десятков или даже сотен «горячих» подключений ничего не случится. Но однажды беспечность закончится грустно и вы наше предупреждение определенно вспомните:(
В особенности это касается кабелей HDMI, с помощью которых подобная неприятность случается гораздо чаще.
Кое-что нужное и ненужное
Иногда требуется подключить монитор к системнику или телевизору, установленному в тридцати метрах от места событий.
На этот случай придуман удлинитель по витой паре, способный передавать сигнал на большие расстояния без заметных потерь. Если же нужен именно кабель (на три, пять или все тридцать метров), ищите такой, где есть утолщения-бочонки. Они помогают усилить сигнал по мере того, как он проходит этот длинный путь – так, чтобы в конечном итоге качество картинки и звука ничуть не ухудшилось.
К слову, несмотря на любовь к позолоченным разъемам, на практике особой разницы между позолотой и обычным кабелем нет – качество картинки будет примерно одинаковым. Другое дело, что более…заметные по цене кабеля обычно и более качественны и сделаны из нормальных проводов и оплетки, а не из замоченной в клее туалетной бумаги:)
А выбрать (и купить, чего уж таить) новые и хорошие кабеля и удлинители можно здесь: https://uawest.com/dlya-kompyuterov/shnuri_kabelya_udliniteli/hdmi-kamely-udliniteli/. Мы проверили, они классные.
DVI-D и DVI-I: Качество цифрового видео отличается?
DVI-I имеет два набора сигналов: цифровой и аналоговый сигналы того же формата, что и VGA. Существует также вариант DVI-I с одной или двумя линиями связи, но большинство кабелей являются двухканальными. Обратите внимание, что это отличается от адаптеров DMS59-Dual DVI, используемых с некоторыми видеокартами.
Кабель DVI-VGA просто подключает аналоговые сигналы. Вы можете запустить монитор VGA с видеокарты, которая поддерживает этот тип сигнала.
Двухканальный кабель DVI-D / I имеет два набора данных и может использоваться для работы с большими мониторами, такими как дисплей HP LP3065 или Apple 30 «(с разрешением 2560×1600).
Если у вас есть монитор и карта с разъемом DVI-I, тогда монитор может использовать аналоговый или цифровой сигнал. Теоретически предполагается предпочесть цифровой сигнал, если он доступен. Я обнаружил, что на практике это очень ненадежно с KVM-переключателями, и мне было очень трудно заставить DVI-D (и USB) работать с Gefen, Avocent и Startech KVM-переключателями, прежде чем я сдался.
В ответ на ваш вопрос, если монитор использует цифровой сигнал, то это просто сигнал DVI. Если он использует аналоговый сигнал, он будет эквивалентен сигналу VGA, который будет генерировать ваша карта, если он имеет разъем VGA.
SVGA будет поддерживать номинально более высокие разрешения, чем DVI-D, который максимален в разрешении 1920×1200 в одном варианте. Некоторые ЭЛТ-мониторы с более высоким разрешением будут работать с разрешением 2048×1536 (не считая экзотических монохромных медицинских систем визуализации). Сигналы SVGA могут доходить до этого разрешения, в зависимости от скорости ЦАП в видеокарте. DVI-D ограничен спецификацией стандарта, хотя варианты двухканальных каналов будут увеличены до 2560×1600, и в один момент было создано несколько двухканальных экранов с разрешением 3840×2400, если у вас была совместимая видеокарта.
Общие сведения о разъеме DVI и видеокабеле
Я ссылаюсь на товары, которые мне нравятся. Если вы купите по ссылке в этом посте, я могу получить комиссию. Учить больше Обновлено: 22 февраля 2021 г.Разъем DVI может обеспечить высококачественное изображение для компонентов домашнего кинотеатра.
Однако может оказаться, что есть более эффективные способы подключения вашего устройств.
Совместим ли DVI с HDMI? Что такое DVI-I?
А можно ли подключить выход DVI к монитору с входом VGA?
Узнайте больше об этом типе подключения и о том, когда вам следует используй это.
Как выглядит разъем DVI?
Соединение на вашем устройстве будет выглядеть примерно так:
Это обычный порт для современных компьютерных видеокарт и некоторых AV-устройств, таких как проекторы.
Некоторые производители окрашивают порт в зависимости от типа разъема DVI — DVI-D, DVI-A или DVI-I. См. Ниже дополнительную информацию о различных типах.

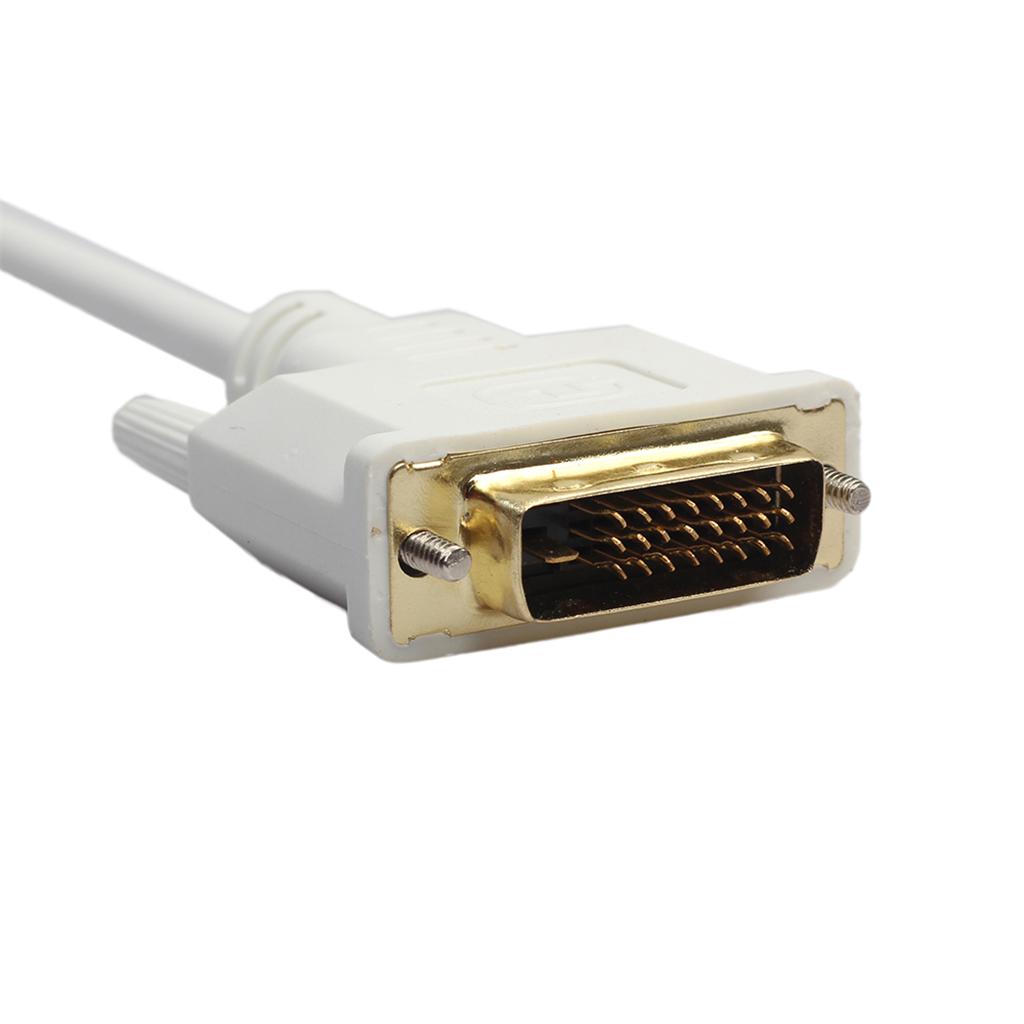

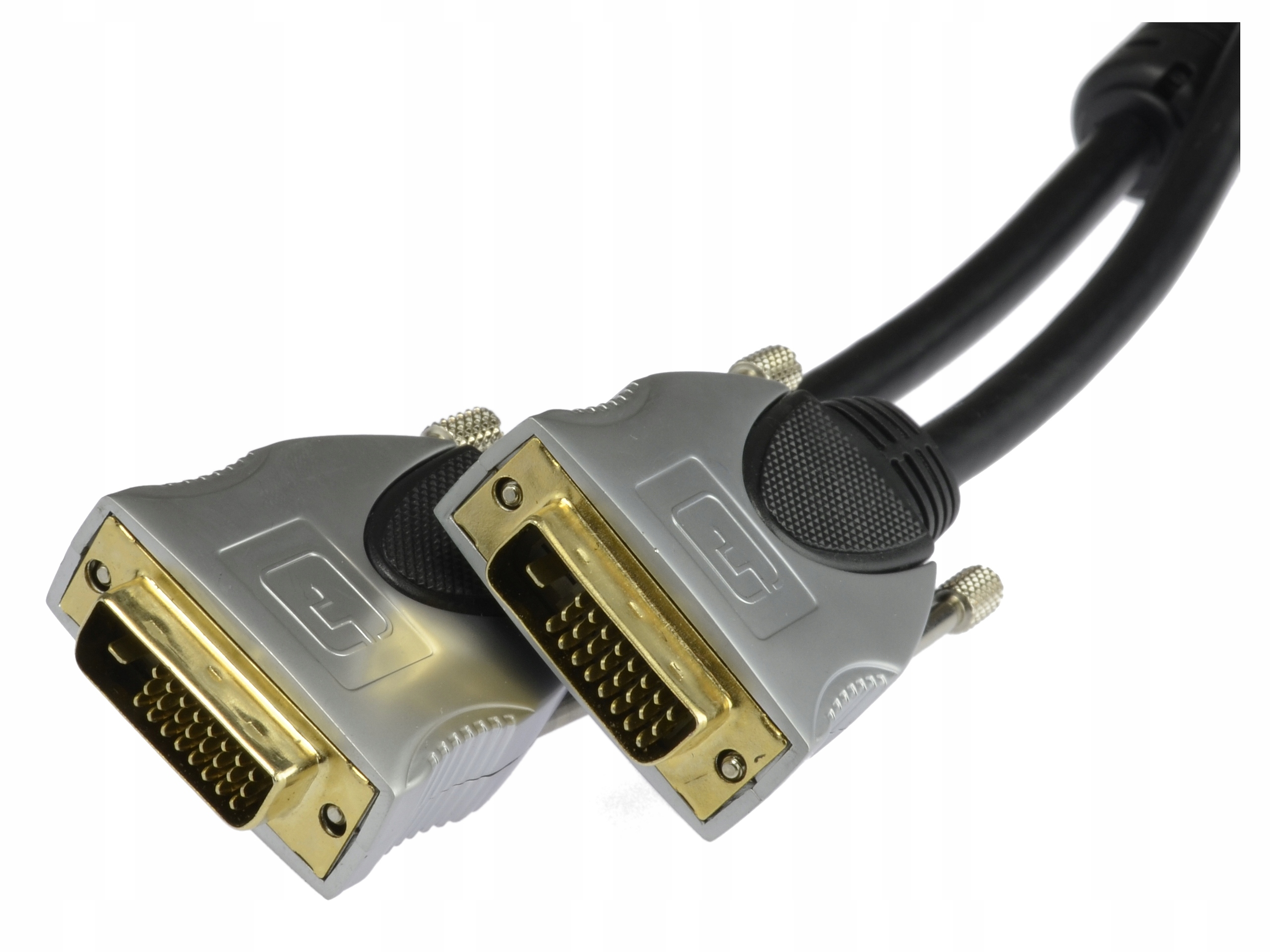

Как выглядит кабель DVI?
Кабель, который используется для соединения двух устройств, выглядит так.
D-образная форма означает, что видеокабель можно вставить только в одном направлении.
Соединение DVI на конце кабеля может иметь разное количество контактов в зависимости от типа соединения DVI, для которого оно предназначено. Ниже описаны различные конфигурации выводов.
Когда мне следует использовать соединение DVI?
Большинство современного аудио / видео оборудования обычно имеет разъем HDMI. Его можно использовать для отправки высококачественных цифровых видеосигналов и аудио.
Однако, если у вас есть устройство с подключением DVI, а не HDMI, тогда это следует использовать для отправки видеосигнала, если это возможно.
Этот тип подключения обычно используется перед компонентным видеокабелем, кабелем s-video и композитным видеосигналом — при условии, что ваше оборудование поддерживает этот тип подключения.
Что еще вы можете рассказать о подключениях DVI?
Аббревиатура расшифровывается как Digital Visual Interface.
Это соединение в основном используется в компьютерах для отправки изображений на экраны.Однако вы можете встретить их в некотором AV-оборудовании, особенно в проекторах.
На самом деле существует три типа кабелей и соединений, и каждый из них имеет немного отличающуюся конфигурацию контактов:
- DVI-D — для цифровых сигналов
- DVI-A — для аналоговых сигналов
- DVI-I — может отправлять цифровые и аналоговые сигналы
Эти различные типы были разработаны, чтобы обеспечить гибкое решение для
подключение к цифровым или аналоговым экранам.Однако на самом деле это
может просто сбивать с толку! Как правило, у большинства AV-оборудования есть
цифровая версия.
Можно определить тип порта, который у вас есть / нужен, проверив контакты, используемые на разъемах вашего устройства — и они изображены выше.
Однако, вероятно, безопаснее
обратитесь к руководству перед покупкой кабеля, чтобы узнать, какая версия
ты используешь.
Вы не хотите покупать цифровой кабель, если ваши выходы поддерживает только аналоговую версию!
Существует еще одна менее распространенная версия — двухканальная (или DVI-DL).Он имеет второе внутреннее соединение для доставки данных и может быть используется для дисплеев с высоким разрешением.
Этот тип подключения не является широко распространенным используется, но вам понадобится двухканальный кабель, если ваше устройство использует этот тип интерфейса.
Могу ли я купить кабель DVI-HDMI?
Цифровая версия DVI-D или DVI-I совместима с подключением HDMI. Таким образом, вы можете приобрести кабели или преобразователи DVI-HDMI, если для вашего AV-оборудования требуется такое подключение.
Помните, что соединение DVI не передает аудиосигналы, поэтому эти кабели будут передавать изображение, но не звук.
Изображение предоставлено: UGREEN Проверить цену
Кабель, изображенный выше, будет работать в обоих направлениях.
Таким образом, вы можете отправлять сигнал с выхода DVI-D на вход HDMI. Или с выхода HDMI на вход DVI-D.
Отлично!
Еще нужно проверить разрешение изображения, поддерживаемое кабелем. Эти кабели поддерживают видео 1080p с максимальным разрешением 1920×1200.
Как подключить DVI к монитору VGA?
Может быть время, когда у вас есть выход DVI, но только вход VGA на вашем мониторе.
Работают ли переходники с DVI на VGA? Черт побери, они действительно это делают.
Если вы используете версии DVI-I или DVI-A, вы можете купить адаптер для преобразования выхода DVI в интерфейс VGA.
Затем вам просто нужно подключить к дисплею кабель VGA.
Переходник UGREEN DVI-I Male на VGA FemaleИзображение предоставлено: UGREEN Проверить цену
Это работает в обоих направлениях? Нет, этот адаптер предназначен для подключения DVI-I к VGA.
Он имеет штекерный разъем DVI, который вставляется в гнездовой выход DVI на вашем устройстве.
Затем вы можете подключить стандартный кабель VGA к гнезду VGA-разъема, а затем подключить его к монитору.
Подключения DVI-D к VGA
Что делать, если в вашем устройстве есть выход DVI-D? Тогда вам понадобится адаптер другого типа.
Этот активный адаптер VGA будет работать с любым устройством DVI-D, например с разъемом видеокарты настольного компьютера или ноутбука.
Адаптер Benfei Active DVI-D — VGAИзображение предоставлено: Benfei Проверить цену
Этот адаптер поддерживает телевизионные разрешения 1080p при 60 Гц — до 1920×1200 при 60 Гц.
Как сделать подключения VGA к DVI
До сих пор мы рассматривали возможность подключения DVI к VGA. Но что делать, если вам нужно все подключить по-другому?
В этом случае вам может понадобиться другой кабель.
Если вы хотите подключить VGA к DVI, вы можете купить такой кабель:
Изображение предоставлено: Cable Matters Проверить цену
Этот кабель VGA-DVI-I позволит вам подключить выход VGA к входу DVI-I на вашем устройстве отображения.
Звук не отправляется. Вам нужно будет сделать отдельное подключение для звука.
По сути, этот кабель двунаправленный. Так что, если вы хотите купить кабель DVI-I — VGA, то этот подойдет.
Это хорошая альтернатива переходнику DVI-VGA, о котором я упоминал ранее.
Иногда покупка кабеля вместо адаптера позволяет сэкономить на покупке дополнительного кабеля.
Всегда проверяйте, что кабель или адаптер, который вы собираетесь купить, поддерживает правильное направление сигнала, которое вам нужно.
Некоторые кабели отправляются в обе стороны. Но некоторые могут быть предназначены только для одного пути.
Приколи меня!
Руководство по домашнему кинотеатру
Пол запустил руководство по домашнему кинотеатру, чтобы помочь менее опытным пользователям максимально эффективно использовать современные аудиовизуальные технологии.
Он проработал звукооператором, световым и аудиовизуальным инженером около 20 лет. Дома он потратил больше времени на установку, настройку, тестирование, демонтаж, исправление, настройку, повторную установку (а иногда и использование) различного оборудования Hi-Fi и домашнего кинотеатра.
В начало
В чем разница между DVI, HDMI и VGA?
DVI. HDMI. VGA. Эти сокращения могут не звучать как имена, известные всем, но есть вероятность, что вы встретите их в большинстве домов. Эти люди, известные как «кабельные соединители», отвечают за передачу цифрового видеоконтента, и все работают по-разному.DVI означает цифровой визуальный интерфейс, HDMI означает мультимедийный интерфейс высокой четкости, а VGA означает массив видеографики.На заре компьютеров мониторы изначально были монохромными или двухцветными. На протяжении многих лет технологии позволяли создавать все более совершенные способы передачи визуальных изображений на монитор вашего компьютера. Вот тут и пригодятся кабельные соединители.
Кабельные разъемы Самое старое VGA (аналоговое) оборудование было разработано в 1987 году и производилось с 1987 года по сегодняшний день, за ним последовал DVI (аналоговый), который был разработан в 1999 году и производился с 1999 года по настоящее время. HDMI (цифровой) был разработан в декабре 2002 года и производится с 2003 года по настоящее время.
Количество контактов для каждого разъема разное. VGA имеет 15 контактов, HDMI — 19 контактов, а DVI — 29 контактов. Если вы догадались, что новейшие разъемы обеспечивают наилучшее качество изображения и максимальную скорость, вы были правы! Давайте посмотрим, почему.
Взгляд на кабельные соединители
VGA был впервые разработан IBM в 1987 году. Стандарт VGA изначально допускал разрешение дисплея 640 x 480 пикселей, но с тех пор он претерпел множество изменений. Наиболее распространенным является Super VGA (SVGA), который позволяет использовать разрешения выше 640×480, например 800 x 600 или 1024 x 768.
VGA позволяет отображать 256 цветов на компьютерных мониторах, использует цвета RGB (красный, зеленый и синий) и всегда имеет форму трапеции. VGA является сегодня основным стандартом цветового разрешения компьютерных мониторов и представляет собой наименьший общий знаменатель для совместимости. (Примечание: HDMI не передает аудиосигналы на адаптеры VGA. Вам потребуются отдельные аудиокабели.)
DVI был разработан Рабочей группой по цифровым дисплеям в 1999 году в попытке заменить современную технологию VGA.Это оборудование позволяло компьютерным мониторам отображать палитру в истинных цветах. (Примечание: HDMI не передает аудиосигналы на адаптеры DVI. Вам потребуются отдельные аудиокабели.)
HDMI был разработан в декабре 2002 года следующими компаниями: Hitachi, Matsushita Electric Industrial (Panasonic / National / Quasar), Philips, Silicon Image, Sony, Thomson, RCA и Toshiba. Благодаря возможностям высокой четкости, HDMI полностью исключает предыдущие технологии. Функциональность HDMI позволяет передавать аудио / видео высокой четкости вместе с 8-канальной передачей звука.
Несмотря на то, что VGA является предшественником более нового и прогрессивного оборудования, он по-прежнему играет важную роль в современных технологиях. 99 процентов всех настольных мониторов все еще имеют порт VGA, а полные 30 процентов имеют только разъем VGA! Более того, более 70 процентов плоских телевизоров имеют разъемы VGA, а проекторы в основном предназначены для VGA.
Информация о DVI, DVI-I DVI-D DVI-A Разъемы DVI и HDMI и информация о подключении
Информация: подключение телевизоров высокой четкости, спутниковой связи, кабеля, проекторов, DVD, телевизионных приставок и компьютеров
(?) Информация о разъеме DVI — — — — — — (?) Изображения разъема DVI
(?) Руководство по подключению домашнего кинотеатра (?) Часто задаваемые вопросы по подключению домашнего кинотеатра DVI / HDMI / 1394
?!? Какой кабель DVI мне нужен для моего HDTV?
Как выглядят разъемы DVI-I, DVI-D, DVI-A, DFP, P&D (EVC) и ADC (изображения)?
Как выглядят различные разъемы DVI видеокарт и как их отличить?!?
Часто самым безопасным выбором для кабеля DVI для новой видеокарты DVI, подключаемой к монитору DVI, является «одинарный» кабель DVI-D — DVI-D.
Если карта и монитор ближе к «современному уровню техники», может потребоваться кабель «Dual Link». В большинстве случаев оба работают. Если соединение DVI-D и правильно спроектировано, вы не сможете подключить кабель DVI-I, но должны использовать кабель DVI-D, даже если одно из подключаемых устройств — DVI-I. Если у вас более старый монитор и вы хотите использовать цифровое соединение, лучше использовать кабель DVI-D. Тем, у кого есть мониторы с разъемами DFP, потребуется кабель DVI-D-DFP.Вы не можете напрямую подключить DVI-D или DFP к VGA, так как вам нужно аналого-цифровое преобразование. У нас есть эти преобразователи. Для мониторов с разъемом DVI-I — VGA используйте кабель DVI-A — VGA. Вопросов? электронная почта: поддержите и сообщите нам свою модель монитора и видеокарту, и мы постараемся определить ваши потребности.
О разъемах DVI
Подключение DVI может быть одного из трех типов — DVI-I, DVI-D или DVI-A.
DVI-I:
DVI-I содержит как цифровые, так и аналоговые соединения (DVI-D + DVI-A), по сути, это комбинация кабелей DVI-D и DVI-A в одном кабеле.
DVI-D:
DVI-D (например, DFP или P&D-D (EVC)) — это только цифровое соединение. Если оба подключаемых устройства поддерживают соединение Digital DVI (совместимое с DVI-I или DVI-D) и совместимы по разрешению, частоте обновления и синхронизации, использование кабеля DVI-D гарантирует, что вы используете цифровое соединение, а не аналоговое. подключения, не экспериментируя с настройками, чтобы убедиться в этом.
DVI-A:
DVI-A действительно редкость. Зачем использовать разъем DVI, если можно использовать более дешевый разъем VGA? см. DVI-I P&D-A (EVC) чаще встречается в проекторах, и вам следует обратиться к производителю проектора за рекомендациями.
Dual Link: Dual T.D.M.S. (минимизированная переходная дифференциальная сигнализация) «ссылки». DVI может иметь до двух каналов TMDS. Каждая ссылка имеет три канала данных для информации RGB с максимальной полосой пропускания 165 МГц, что равно 165 миллионам пикселей в секунду.
Двухканальные соединения обеспечивают пропускную способность для разрешений до 2048 x 1536p.
Одиночный канал: Одиночный T.D.M.S. ссылка на сайт. Каждая ссылка имеет три канала данных для информации RGB с максимальной полосой пропускания 165 МГц, что равно 165 миллионам пикселей в секунду.
Пропускная способность для одноканального соединения поддерживает разрешения более 1920 x 1080 при 60 Гц (HDTV).
Dual link vs Single Link: Не верьте той «шумихе», которую используют некоторые веб-сайты о том, что двухканальные кабели превосходят одинарные. Одноканальный кабель на 100% так же хорош, как двухканальный кабель для одноканального оборудования, которое покрывает около 99,5% существующего оборудования, включая HDTV, проекторы, плазменные экраны и телевизионные приставки высокой четкости. Кабель лучшего качества — это кабель лучшего качества, а одиночный и двойной канал не имеет ничего общего с качеством.С другой стороны, если оба подключаемых устройства поддерживают Dual Link, то двухканальный кабель является подходящим кабелем для приложения, и у вас будет возможность намного большего разрешения и частоты обновления. Правильно спроектированный двухканальный кабель не должен оказывать отрицательного воздействия при использовании с однолинейным оборудованием.
* Нужен ли вам двойной или одинарный канал, зависит от вашего оборудования.
* СМОТРЕТЬ ИЗОБРАЖЕНИЯ НИЖЕ *
Это гнездовой разъем DVI-I «Dual Link» или «Single Link».Это должно работать с устройствами DVI-I, DVI-A или DVI-D с подключениями «Dual Link» или «Single Link». Если оба устройства используют этот разъем, используйте разъем «Dual Link».
Разъем DVI-D
Необходимо использовать кабель DVI-D.

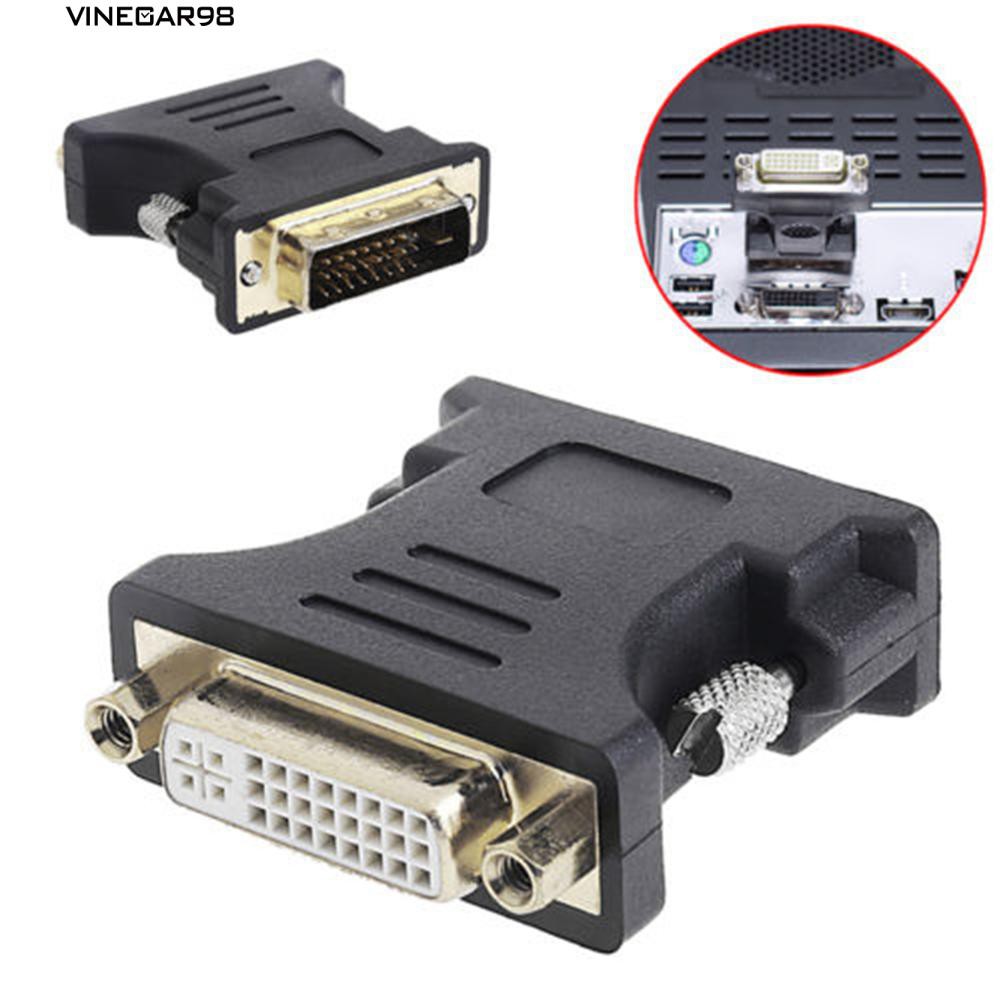

Адаптеры:
Адаптеры DVI-VGA (на самом деле адаптеры DVI-A-VGA) позволяют подключать обычный монитор VGA / SVGA к разъему DVI-I.
Соединение DVI-I от видеокарты или монитора будет подключаться как к цифровому сигналу (DVI-D), так и к аналоговому сигналу (VGA).
Для подключения разъемов DVI-D, DFP или D & P-D к монитору VGA требуется адаптер цифро-аналогового преобразования, который в настоящее время стоит около 400 долларов США, что обычно делает замену видеокарты лучшим выбором.
Соединения HDTV DVI
Какие аудио и видео соединения лучше всего?
Подключение телевизора высокой четкости к приставке высокой четкости / спутниковому ресиверу / цифровой кабельной приставке HD с DVI
Прежде всего — зачем использовать DVI? Это позволяет осуществлять цифровое соединение от STB к телевизору / проектору, устраняя любые ненужные аналого-цифровые преобразования и сохраняя цифровой сигнал как можно дольше или сохраняя его полностью цифровым.Почти все телеприставки используют DVI-D и не передают аналоговый сигнал. Обычно вам потребуется кабель DVI-D, а не DVI-I. HDTV-совместимая обратная проекция HDTV (RPTV) имеет максимальное разрешение 1920x1080i при 60 Гц и требует только одинарного кабеля, как и почти все дисплеи с DVI. Плазменные экраны и плоские панели могут иметь более высокое (или более низкое) разрешение и частоту обновления и могут использовать двухканальный кабель, однако приставка вряд ли будет поддерживать двухканальные соединения, поэтому двухканальный кабель по-прежнему может быть бесполезным. .Мы, конечно, стараемся отслеживать, что делают производители STB (Set Top Box). Из коробок либо вышедших, либо готовящихся появиться Samsung TS160, T165, Zenith SAT520, Sony SAT-HD200, Toshiba DST-3100 и RCA DTC-200.
Новые DVD-диски с DVI:
Сейчас доступны некоторые новые DVD-плееры с выходом DVI, такие как Vinc Bravo D1 и Samsung HD-931. Эти DVD-плееры в качестве бонуса также оснащены преобразователями для вывода разрешений 720p и 1080i, что делает их идеальным выбором для дисплеев HDTV.Эти проигрыватели, такие как телеприставки HD с DVI, также требуют высокопроизводительного кабеля DVI. Для любого кабеля длиной более 6–9 футов потребуется кабель более высокого качества, чтобы минимизировать артефакты или вообще работать.
примечание: Попытка подключить приставку с выходом DVI к дисплею с входами VGA или компонентным (аналоговым) затруднена из-за HDCP. Многие STB не включают шифрование HDCP для контента в настоящее время, что означает, что вы можете использовать преобразователь DVI-D в VGA для подключения к HDTV или проекторам с подключениями VGA (RGBHV) или комбинацию преобразователя DVI в VGA и Транскодер VGA в компонентное видео для подключения HDTV или проектора с компонентными видеовходами и фактического получения сигнала полного разрешения на вашем телевизоре или проекторе.Если DirecTV или кто-либо другой, поставляющий контент на ваш STB, решит включить «флаг» для включения HDCP для канала или шоу, то выходной сигнал не будет доставлен с выхода DVI STB на вход DVI преобразователя, поскольку конвертер не поддерживает HDCP.
** Незаконно производить или продавать преобразователи DVI-D с поддержкой HDCP в аналоговые (VGA — компонентные) **
Некоторые из новых DVD-плееров, выходящих на рынок, имеют разъемы DVI-HDCP. Некоторые из них даже способны выводить 720p и 1080i, но они будут HDCP шифровать весь вывод DVI и будут работать только с HDTV и проекторами с DVI-HDCP.
Дополнительная информация:
http://www.ddwg.org
http://www.digital-cp.com/
http://www.hdmi.org/
Подключение ПК к HDTV через DVI:
Графические карты (а также компьютеры со встроенной графикой, такие как Mac Mini) имеют разъемы DVI-I, которые могут поддерживать монитор DVI-D или VGA через один разъем.
DVI — VGA:
Если дисплей имеет соединение VGA, а компьютер — соединение DVI, следует использовать кабель DVI-A — VGA, адаптер или разветвитель.В результате будет получено аналоговое соединение, в основном такое же, как и стандартное соединение VGA.
DVI — DVI:
Подключение HDTV с входом DVI к ПК с выходом DVI не всегда так просто, как вы думаете.
Если ваш HDTV или проектор поддерживает 720p, вы должны установить выход видеокарты на 1280×720 при 60 Гц и посмотреть, что у вас получится. Некоторые из новых драйверов даже имеют настройку «нерабочей развертки», чтобы облегчить некоторую часть переразвертки типичного телевизора. Производители HDTV обычно не поощряют это и не всегда публикуют достаточно информации, чтобы определить перед покупкой (или после покупки, если на то пошло), какие разрешения видео и какие спецификации горизонтальной и вертикальной частоты им требуются.Это досадно, ведь производители видеокарт очень хорошо в этом разбираются. На данный момент со стороны производственного сообщества не так много поддержки и много проблем с HDCP и синхронизацией, которые еще больше портят ситуацию. Большинство сайтов, посвященных этим проблемам, — это группы новостей в Интернете и форумы домашних кинотеатров. Мы добавим несколько страниц с практическими рекомендациями по этому поводу как можно скорее.
Подключение ПК к проектору через DVI аналогично подключению HDTV. Кабели, адаптеры или разветвители одинаковы и могут использоваться как на компьютере, так и на проекторе для аналоговых и цифровых сигналов.Некоторые проекторы имеют разъем M1 или P&D, аналогичный разъему DVI, см. Выше. Адаптер M1 преобразует кабели DVI или HDMI в проекторе.
См. Следующие ссылки:
RAM:
Руководство по подключению домашнего кинотеатра
Форум AVS — http://www.avsforum.com
Поиск в Usenet Группы новостей Интернета с помощью Google:
http://www.google .com / grphp?
У HomeTheaterSpot есть форумы для обсуждения:
http: // www.hometheaterspot.com
Форум домашнего кинотеатра:
Home
Обсуждение домашнего кинотеатра:
http://www.hometheaterdiscussion.com
Подключение HTPC к HDTV с помощью компонентного видео:
Руководство по использованию Powerstrip
Руководство по использованию ключевого цифрового транскодера VGA в компонентное видео — скоро.
Powerstrip — Powerstrip от Entech:
http: // www.entechtaiwan.com/ps.htm
Key Digital Транскодер компонентного видео
HDMI:
http://www.hdmi.org
Почему иногда лучше использовать кабель DVI-D даже с оборудованием DVI-I. Если четыре «отверстия» (контактные гнезда) вокруг скрещенных лезвий, которые выглядят как «+» в правой части изображения слева, отсутствуют, как на рисунке справа, это будет означать, что карта определенно DVI -D, или «только цифровой». Эти контакты вокруг «+» содержат аналоговую часть сигнала, которая потребуется для подключения монитора VGA (аналогового) типа.С другой стороны, наличие этих «дыр» также не гарантирует, что карта поддерживает DVI-A (аналоговые мониторы). Ваша карта все еще может быть только цифровой. Производитель карты мог использовать этот разъем, чтобы человек, пытающийся подключить кабель DVI-I или DVI-A, не сломал контакты на своем кабеле.
На картинке справа — разъем DVI-D на видеокарте. Его нельзя использовать для подключения монитора типа «VGA» (аналоговый ЭЛТ).
Примечание: Производители видеокарт и дисплеев могут устанавливать (например) гнездовые разъемы DVI-D на карты и мониторы, которые поддерживают только цифровую связь, так что разъемы DVI-A или DVI-I не могут быть вставлены.Это позволит избежать путаницы в отношении того, какие сигналы поддерживаются видеокартой или монитором. Однако это случается очень редко. Обычно они используют разъем DVI-I, чтобы можно было подключить любой кабель типа DVI, независимо от того, поддерживает ли карта / монитор как аналоговый, так и цифровой формат. В одном важном смысле это тоже хорошо для них. Кабельные разъемы, которые содержат контакты, отсутствующие на разъеме карты DVI, могут быть легко повреждены, если их вставить в разъем.
Производители карт DVI должны и обычно используют отдельный разъем для аналогового сигнала, если это поддерживается картой.
Это предотвращает одновременную передачу аналоговых и цифровых сигналов по одному и тому же кабелю и устраняет некоторую путаницу с разъемами.
Помните: Аналоговый говорит только с аналоговым, а цифровой говорит только с цифровым. Не пытайтесь использовать монитор DFP (только цифровой) через адаптер к видеокарте VGA (аналоговый), это не сработает!
Изображения разъема DVIDVI-I (цифровой и аналоговый)
DVI-I Dual Link
(обратите внимание на три ряда по восемь контактов и на то, что контакт «плоское лезвие», видимый слева, имеет два контакта выше и ниже него)
DVI-I может подключаться к DVI-I, DVI- A, DVI-D или DFP.
DVI-I Single Link
(обратите внимание на то, что в трех рядах отсутствуют два контакта в центре, а у «плоского» контакта, показанного слева, есть два контакта выше и ниже него)
Разъем для двухканального кабеля DVI-I
DVI -Я подключусь к DVI-I, DVI-A, DVI-D или DFP
DVI-D (только цифровой)
DVI-D Dual Link(обратите внимание на три ряда по восемь контактов и на то, что «плоский контакт», видимый слева, не имеет контактов сверху и снизу)
Разъем кабеля DVI-D Dual Link
DVI-D будет подключаться DVI-I, DVI-D или DFP. DVI-D Single Link
(обратите внимание на то, что в трех рядах отсутствуют два контакта в центре и что «плоский контакт», показанный слева, не имеет контактов выше и ниже него)
Разъем для одинарного кабеля DVI-D
DVI -D подключится к DVI-I, DVI-D или DFP.
DVI-A и VGA (только аналоговый)
DVI-AОбратите внимание, что в трех рядах из восьми контактов три контакта отсутствуют в первом ряду, пять отсутствуют во втором ряду и четыре отсутствуют в третьем ряду, и что контакт «плоского лезвия», видимый слева, имеет два контакта выше и под ним.
В аналоговых кабелях нет одиночного или двойного канала.Разъем кабеля DVI-A
DVI-A может быть подключен к DVI-I или VGA
Стандартный разъем «HD15» VGA (SVGA / XGA / SXGA / UXGA) для обычного аналогового монитора.
Разъем аналогового кабеля VGA
VGA можно подключить к DVI-I или DVI-A
АЦП (АЦП — цифровой и аналоговый, иногда только цифровой)
ADC Male
Используется для компьютеров Apple и кабелей дисплея
ADC Female
Используется в компьютерах Apple и кабелях дисплея
P&D и DFP (P&D — цифровой и аналоговый, DFP — только цифровой)
P&D (EVC)
(обратите внимание на три ряда из десяти контактов, а не на восемь.Разъем имеет ширину 1 1/4 дюйма в самом широком месте.) Аналоговая версия и цифровая версия разъема имеют разные формы.
Разъем P&D (EVC) (Аналоговая версия)
P&D Разъем (EVC) (цифровая версия)
P&D может подключаться к DVI-D, DVI-I, DVI-A, DFP и VGA, в зависимости от вашей версии.
DFP (MDR-20)
Контакты в кабеле DFP совершенно другие, они находятся на центральном «язычке», как кабель принтера «Centronics».D-образная форма разъема более выражена. Размер разъема 11/16 «в самом широком месте.
DFP подключается к DVI-I, DVI-D или P&D
О DVI: DVI — это новый интерфейс для цифровых плоских ЖК-мониторов и видеокарт. Существует несколько версий DVI, включая DVI-I (аналоговый и цифровой вместе), DVI-D (только цифровой сигнал) и DVI-A (только аналоговый сигнал). Зачем был создан DVI? Разве DFP не хватило? Ну вот история.
Стандарт P&D или Plug and Display, который был ратифицирован Ассоциацией стандартов видеоэлектроники в 1997 году, попытался объединить все в один разъем, включая цифровые и аналоговые интерфейсы, USB и FireWire, все на одном разъеме. Это было очень дорого и считалось более чем необходимым, особенно для производителей мониторов и видеокарт. DFP, с другой стороны, устранил все это лишнее и имеет только цифровой интерфейс для плоских панельных дисплеев. Причина, по которой DFP все еще не используется, заключается в том, что его максимальное поддерживаемое разрешение — SXGA, или 1280 x 1024 пикселей.Этого будет недостаточно для будущего, наполненного HDTV с разрешением 1920 x 1080 пикселей.
У Dell есть отличное краткое описание технологии DVI.
Tech TV имеет несколько страниц о стандартах мониторов с плоской панелью.
Важно: В DVI, как и во всем остальном, аналоговый разговаривает только с аналоговым, а цифровой — только с цифровым. Не пытайтесь использовать монитор DFP или DVI-D (только цифровой) через адаптер к видеокарте VGA (аналоговый), это не сработает! Хотя преобразователи возможны, на рынке их нет ни у кого.Проблемы с созданием экономичного «универсального» аналого-цифрового преобразователя, который поддерживал бы очень широкий спектр мониторов и видеокарт, явно слишком велики.
Описание разъемов DVI-D и DVI-I
Цифровой визуальный интерфейс (DVI) — это стандарт видеоинтерфейса, разработанный для обеспечения очень высокого качества изображения на цифровых устройствах отображения, таких как компьютерные ЖК-дисплеи с плоским экраном и цифровые проекторы. Он был разработан промышленным консорциумом Digital Display Working Group (DDWG).Он предназначен для вывода несжатых цифровых видеоданных на дисплей. Он частично совместим со стандартом мультимедийного интерфейса высокой четкости (HDMI) в цифровом режиме (DVI-D) и VGA в аналоговом режиме (DVI-A).
ЖК-контроллеры, предлагаемые с клавиатурами CCX, предлагают DVI-D и DVI-I, в зависимости от того, какой контроллер выбран.
Это обсуждение представлено, чтобы помочь прояснить разницу между различными разновидностями DVI.
Обзор
Интерфейс DVI использует цифровой протокол, в котором желаемое освещение пикселей передается в виде двоичных данных.Когда дисплей работает с исходным разрешением, он считывает каждое число и применяет эту яркость к соответствующему пикселю. Таким образом, каждый пиксель в выходном буфере устройства-источника соответствует непосредственно одному пикселю в устройстве отображения, тогда как при аналоговом сигнале на внешний вид каждого пикселя могут влиять его соседние пиксели, а также электрический шум и другие формы. аналогового искажения.
Разъемы
Разъем DVI обычно содержит контакты для передачи исходных цифровых видеосигналов DVI.В случае двухканальных систем для второго набора сигналов данных предусмотрены дополнительные контакты.
Помимо цифровых сигналов, разъем DVI включает в себя контакты, обеспечивающие те же аналоговые сигналы, что и на разъеме VGA, что позволяет подключать монитор VGA с помощью простого переходника. Эта функция была включена для того, чтобы сделать DVI универсальным, поскольку она позволяет управлять любым типом монитора (аналоговым или цифровым) от одного и того же разъема.
Таким образом, разъему DVI на устройстве дается одно из четырех имен в зависимости от того, какие сигналы оно реализует:
DVI-D (только цифровой)
DVI-I (встроенный, цифровой и аналоговый)
Разъем также включает в себя второй канал передачи данных для дисплеев с высоким разрешением, хотя многие устройства этого не поддерживают.В тех, что есть, разъем иногда называют DVI-DL (двухканальный).
Длинный плоский контакт на разъеме DVI-I шире, чем такой же контакт на разъеме DVI-D, поэтому невозможно подключить вилку DVI-I к розетке DVI-D, удалив 4 аналоговых контакта. Однако можно подключить штекерный кабель DVI-D к гнезду DVI-I. Многие плоские ЖК-мониторы имеют только соединение DVI-D, поэтому для подключения монитора к гнезду DVI-I на компьютере будет достаточно кабеля «штекер» DVI-D на штекер DVI-D.
По сути, DVI-D — это то же самое, что и DVI-I, но в DVI-D отсутствует аналоговая часть сигналов. Разъем DVI-D и монитор могут подключаться к выходу DVI-I и работать. Монитор DVI-I можно подключать к выходу DVI-D с оговоркой, что аналоговое видео будет недоступно.
#ruggedlcd
HDMI против DVI: какой AV-вход лучший?
Масса кабелей, идущих к задней панели вашего телевизора или ПК, становится редкостью из-за притока смарт-телевизоров и последующего снижения цен, вызванного их обилием.Но бывают случаи, когда кабель является единственным маршрутом, поэтому стоит разобраться с различными типами кабелей и портов на вашем ПК и телевизоре.
Когда вы берете в руки новый компьютерный монитор, обычно в комплект входит новый кабель. Это отлично подходит для обычного пользователя, чтобы настроить и подготовить свой новый компьютерный монитор, но является ли это идеальным соединением для того, как вы собираетесь использовать монитор. Подключение к монитору или телевизору может напрямую повлиять на другие важные функции, такие как качество сигнала, совместимость или даже коэффициент контрастности.
При выборе видеокабеля для телевизора или мониторов у вас обычно есть два варианта: HDMI или DVI.
На первый взгляд, их легко принять за два кабеля, но между ними есть некоторые существенные различия, которые часто остаются необъяснимыми. Мультимедийный интерфейс высокой четкости (HDMI) является стандартом для современных телевизоров HD и UHD. HDMI обычно доступен и на компьютерных мониторах. Он прост в использовании и также поддерживает аудио.
Цифровой визуальный интерфейс (DVI) — это устаревшая технология, которая по существу становится устаревшей.Видеосигнал DVI примерно такой же, как сигнал HDMI, но ему не хватает звукового аспекта.
Продолжайте читать наше удобное руководство по HDMI и DVI, чтобы более подробно узнать о различиях между этими входами и о том, какой из них лучше подходит для вас.
HDMI против DVI: схема
Наиболее очевидное различие между портами DVI и HDMI — это их внешний вид.
HDMI — это соединение гораздо меньшего размера — больше похоже на USB большого размера, чем на что-либо еще. DVI больше и значительно сложнее.
Существуют различные типы кабелей DVI, но наиболее распространенная схема — это 24-контактная схема, которая выглядит как вывод SCART.Поскольку он доступен в разных версиях, вы должны убедиться, что у вас есть правильный выбор для вашего дисплея.
DVI доступен в трех основных вариантах: DVI-I (аналоговый и цифровой), DVI-A (чисто аналоговый) и DVI-D (цифровой), последний из которых гораздо более распространен на рынке сегодня. Как ни странно, DVI и HDMI доступны либо в одноканальном, либо в двухканальном форматах, которые поддерживают разные максимальные разрешения экрана (о которых мы поговорим позже).
Хотя доступны различные модели HDMI, они относительно просты: в недавно выпущенных версиях используется нумерованная система.Прямо сейчас у нас есть HDMI 2.0 и 2.1 — последний из которых добавляет поддержку разрешений до 10K, частоты кадров до 120 Гц и динамического HDR.
Существенная разница между ними заключается в том, что HDMI поддерживает до 32-канального звука, тогда как DVI поддерживает только видео. К сожалению, если у вас есть кабель DVI, вам нужно будет либо переключиться на HDMI, либо использовать дополнительный аудиокабель для передачи звука на монитор или от него.
HDMI vs DVI: совместимость
Естественно, самый большой вопрос при покупке кабелей — совместимость.Никто не любит покупать модный монитор и узнает, что на его оборудовании нет нужных портов для его подключения.
В конечном счете, все сводится к тому, какие входы есть у вашей существующей технологии, но стоит отметить, что HDMI на сегодняшний день является наиболее распространенным источником подключения. Кабель HDMI, скорее всего, подойдет для большинства современных ПК, ноутбуков, мониторов и игровых консолей — хотя для ноутбуков он постепенно сокращается в пользу USB-C — в то время как DVI, как правило, встречается реже.
Если в вашем ноутбуке есть вход HDMI, а в мониторе есть DVI, это еще не конец света — вы можете очень дешево купить адаптеры для преобразования HDMI в DVI и наоборот в большинстве розничных продавцов электроники.
HDMI против DVI: качество и частота обновления
Учитывая, что разрешение 4K стало привычным во многих офисах, различия между кабелями стали более очевидными. В HDMI 2.0 была добавлена поддержка 60 Гц (что примерно соответствует 60 кадрам в секунду) при разрешении 4K, тогда как в предыдущих версиях она была ограничена 24 Гц. Он также извлекает выгоду из HDR, технологии, которая становится все более доступной на топовых устройствах, которая, по сути, обеспечивает больший диапазон деталей при разном качестве освещения.
Еще одно отличие состоит в том, что HDMI в стандартной комплектации поддерживает защиту от копирования HDCP, а DVI — нет. Это система, которая предотвращает воспроизведение HD-контента, такого как видео BluRay, на неавторизованных устройствах.
Частота обновления стала важным фактором для тех, кто хочет купить новый монитор. Более высокие ставки могут обеспечить более плавную работу за компьютером, которая намного облегчит работу глаз, уменьшая напряжение и головные боли, связанные с долгими днями в офисе. Частоту обновления можно просто рассматривать как количество кадров в секунду, которое может выдавать монитор, при 144 Гц, что дает потенциальные 144 кадра в секунду.
В своих последних версиях HDMI догнал DVI, поскольку оба теперь могут выводить 144 Гц при 1080p. Фактически, HDMI теперь считается лучшим вариантом, поскольку кабель просто поддерживает более передовые технологии, чем его устаревший аналог.
HDMI против DVI: цена
Электронные кабели давно поднимают цены на мошенники ради предполагаемого, хотя и вводящего в заблуждение, «лучшего качества». Однако единственным типом кабелей, цена которых, кажется, точно соответствует их стандарту, являются аналоговые.В этом случае низкое качество изготовления приводит к ухудшению четкости изображения. Фактически, когда дело доходит до любых других кабелей, даже тех, которые считаются худшими по качеству, они способны передавать сигнал того же уровня.
Так обстоит дело с HDMI и DVI, когда более дорогой кабель не даст изображения лучшего качества. Что мы можем сказать, так это то, что кабели с золотым покрытием могут быть более долговечными, учитывая, что золото устойчиво к коррозии, и, в зависимости от качества разъема, оно может быть более устойчивым к повреждениям.
По сути, считается вполне приемлемым выбрать самый дешевый кабель HDMI или DVI, доступный на Amazon, при условии, что ваш контент не будет медленнее или размытым, чем если бы вы потратили более 5 фунтов стерлингов на свою покупку. .
HDMI и DVI: вердикт
Подводя итог, кабели HDMI и DVI по своей функциональности — одно и то же. Вот почему при поиске идеального разъема для вашего AV-оборудования вы должны основывать свое суждение на том, какой кабель подходит для вашего оборудования.
Однако, если вы непреклонны в отношении максимально возможной частоты обновления, вам может быть лучше с HDMI, но не исключайте кабель DisplayPort — он может быть не хуже.
В конце концов, все зависит от ваших потребностей. Однако, если вам действительно нужен вердикт, мы рекомендуем HDMI — он считается более популярным, а это означает, что вам не придется искать новый кабель каждый раз при обновлении.
Рекомендуемые ресурсыУправление рисками безопасности и соблюдение требований в сложных условиях
Как ключевые технологические партнеры растут вместе с вашей организацией
Загрузить сейчасЛучшие практики безопасности для PostgreSQL
Защита данных с помощью PostgreSQL
Загрузить сейчасПревратите свой бизнес MSP в деньги- изготовление машины
Преимущества и проблемы модели постоянного дохода
Загрузить сейчасОбслуживание и поддержка облака
Как поддерживать облачную инфраструктуру после миграции
Смотреть сейчас
| |||||||||||||||||||||||||
DVI использует TMDS (Transition Minimized Differential Signaling) для передачи больших объемов цифровых данных от источника на дисплей, что приводит к исключительно высококачественному изображению. Таким образом, технология DVI успешно переместилась с компьютерного рынка в сферу аудио / видео и теперь используется во многих высококачественных телевизорах, DVD-плеерах и телевизионных приставках HDTV. DVI сделал шаг вперед с HDMI, который объединяет аудио и видео в более компактный интерфейс. Интерфейс DVI использует разъем, напоминающий соединение в стиле DB.Однако вместо круглых контактов в разъеме DVI используются плоские контакты, которые визуально выглядят скрученными под углом. Эта конструкция называется соединителем LFH (спираль с низким усилием), обеспечивающим постоянный хороший контакт с ответным соединителем за счет силы трения штырей. В разъемах DVI используются винты с накатанной головкой для фиксации, и они очень надежны. Большинство разъемов DVI имеют 24 контакта и одну большую смещенную шину заземления. Они называются интерфейсами DVI-D и передают только цифровой сигнал. Некоторые разъемы DVI, называемые DVI-I, имеют четыре дополнительных контакта, окружающих смещенную шину заземления.Интерфейс DVI-I предназначен для передачи как цифровых, так и аналоговых сигналов.
При этом для подключения можно использовать кабель или адаптер со штекером DVI-A. Соединение DVI-A имеет только контакты, которые передают аналоговые сигналы, загруженные в корпус разъема; он лишен всех остальных контактов.DVI и VGA — разница и сравнение
Разъемы VGA и DVI используются для передачи видео от источника (например, компьютера) на устройство отображения (например, монитор, телевизор или проектор). Основное различие между VGA и DVI заключается в качестве изображения и способах передачи видеосигналов.
Разъемы и кабели VGA передают аналоговые сигналы, а DVI — как аналоговые, так и цифровые. DVI новее и предлагает лучший, более четкий дисплей по сравнению с VGA. Вы можете легко отличить их друг от друга, потому что разъемы VGA (и порты) синие, а разъемы DVI белые.
В отличие от HDMI, ни VGA, ни DVI не поддерживают звук.
Таким образом, при подключении к телевизору, проектору или системе домашнего кинотеатра вы можете использовать один кабель HDMI для передачи аудио и видеосигналов или использовать один кабель VGA / DVI для видео и отдельный аудиокабель.
Качество сигнала
DVI предлагает более высокое качество сигнала по сравнению с VGA. Особенно заметна разница при более высоких разрешениях. Качество видео зависит от механизма работы, длины и качества кабеля; оба обсуждаются ниже.
Механизм действия
С точки зрения пользователя, оба разъема работают одинаково: устройства имеют порты-мама, а соединительные кабели имеют оконечные штыри. Сигнал передается от устройства-источника через порт к соединительному кабелю и получателю, которым является устройство отображения.
Разъемы VGA передают аналоговые сигналы. Цифровой видеосигнал, полученный от источника, преобразуется в аналоговый для передачи по кабелю. Если устройство отображения представляет собой старый монитор с электронно-лучевой трубкой (CRT), он принимает аналоговый сигнал. Однако сейчас большинство устройств отображения являются цифровыми; поэтому они преобразуют аналоговый сигнал разъема VGA обратно в цифровой. Это преобразование из цифрового в аналоговый и обратно приводит к ухудшению качества видео для разъемов VGA.
Видеосигналы, передаваемые через DVI, не нуждаются в таком преобразовании, поскольку они являются только цифровыми.Следовательно, качество изображения лучше. Разница может быть незаметна для текста или даже видео SD (стандартного разрешения), но может быть заметна для видео HD и изображений с высоким разрешением или на дисплеях с высоким разрешением.
Кабели
Для разъемов VGA и DVI качество сигнала зависит от качества и длины кабелей. На кабель, по которому передается сигнал, влияют перекрестные помехи, которые возникают, когда сигналы в одном проводе индуцируют нежелательные токи в соседних проводах. Кабели VGA более восприимчивы к электрическим помехам и шумам по сравнению с DVI.
Всегда используйте высококачественные кабели с хорошей толстой изоляцией.
Ухудшение сигнала хуже для более длинных кабелей; опять же, кабели VGA более подвержены этой проблеме. Кабель DVI длиной до 15 футов подходит для дисплеев с разрешением 1920 × 1200. Кабели длиной до 50 футов можно использовать с дисплеями с разрешением до 1280 × 1024. На больших расстояниях требуется использование усилителя DVI, чтобы уменьшить ухудшение сигнала.
Типы разъемов
Разъем VGA также называется разъемом RGB, D-sub 15, mini sub D15, mini D15, DB-15, HDB-15, HD-15 или HD15.Имеет 15 контактов. Есть только один тип разъема VGA, и он синего цвета.
Разъемы DVI ПортыDVI бывают трех типов:
1. DVI-D — разъем цифрового формата. Он поставляется в форматах single-link и dual-link , разница в том, что двухканальный разъем обеспечивает большую мощность и вдвое большую скорость передачи данных по сравнению с одноканальным разъемом. DVI-D — самый популярный тип разъема для подключения карт DVI к ЖК-мониторам.Для больших экранов двухканальный разъем часто оказывается лучшим выбором, чем одноканальный.
2. DVI-A — разъем аналогового формата. Этот тип используется для подключения карты DVI к ЭЛТ-монитору (аналоговому устройству отображения). Хотя сигнал действительно подвергается цифро-аналоговому преобразованию, результат более высокого качества, чем при использовании стандартного кабеля VGA.
3. DVI-I — разъем интегрированного формата. Он работает с цифровым и аналоговым оборудованием, действуя как кабель DVI-D или DVI-A, но не преобразует чистый выход DVI-D в аналоговый.
