HDMI или DisplayPort: в чем разница и что лучше?

HDMI аудио/видео интерфейс распространен повсюду. Вы найдете их в телевизорах, цифровых телевизионных приставках, DVD и Blu-ray плеерах, игровых приставках, видеокамерах, цифровых фотоаппаратах и даже в некоторых смартфонах.

Вы также можете обнаружить порты HDMI на большинстве пользовательских десктопов и ноутбуков. Ни один современный моноблок не обходится без этого порта, что позволяет вам подсоединить к своему компьютеру игровую приставку или приемник цифрового телевидения и тем самым расширить спектр возможностей его использования.

Но подтверждая повсеместность HDMI, вы, возможно, забываете еще об одном цифровом аудио/видео стандарте: DisplayPort. Хотя вы можете обнаружить его наравне с HDMI во многих «продвинутых» моделях мониторов, встраиваемых видеокартах, ноутбуках так называемого «бизнес-класса», однако этот разъем редко можно встретить на персональных компьютерах Windows, нацеленных на широкого потребителя.

Оба эти интерфейса, как HDMI, так и DisplayPort, способны передавать цифровые видео и аудиозаписи высокого разрешения от источника на дисплей. В чем же тогда разница между ними? Мы постараемся ответить на этот вопрос максимально полно и понятно, начав с истории появления этих двух стандартов, а также их правообладателей.

Краткая история двух интерфейсов

Стандарт HDMI (High Definition Multimedia Interface — интерфейс мультимедиа высокого разрешения) появился на свет в 2002 году как плод сотрудничества именитых гигантов потребительской электроники, включая Panasonic, Philips, Silicon Image, Sony и Toshiba. Сегодня эту разработку целиком контролирует HDMI Licensing, в свою очередь, находящаяся в полной собственности дочернего предприятия компании Silicon Image. Производители электроники обязаны платить роялти за использование разъема HDMI в своих устройствах.

Спецификация DisplayPort была разработана и до сих пор остается под контролем Video Electronics Standards Association (VESA), внушительного консорциума множества производителей, начиная с AMD и заканчивая ZIPS Corporation.

DisplayPort дебютировал в 2006 году как часть попытки вытеснения гораздо более старых стандартов VGA (Video Graphics Array, аналогового интерфейса, впервые появившегося в 1987 году) и DVI (Digital Video Interface, год рождения — 1999-й), ранее использовавшихся в компьютерных мониторах. DisplayPort не облагается роялти.

Разъемы HDMI и DisplayPort и их размеры

Разъемы HDMI оснащены 19 контактами и чаще всего встречаются в трех размерах: тип А (стандартный), тип C (мини) и тип D (микро). Из них тип А распространен значительно более других.

Значительно более редко применяемый тип B имеет расширенный видеоканал для передачи изображения с разрешением свыше 1080p. Еще один вид разъема HDMI, тип E, используется для присоединения внешних устройств к автомобильным медиа-системам.

Большинство разъемов HDMI оборудовано фрикционным стопором, то есть плотно вставленный в гнездо штекер обеспечивает надежное соединение контактов. Однако некоторые производители разрабатывают свои собственные замки, чтобы провод нельзя было просто случайно выдернуть из гнезда.

Такими замками, например, по очевидным причинам обязательно оснащаются разъемы типа Е.

Три типа разъемов HDMI, с которыми вы с наибольшей вероятностью сталкивались (слева направо): стандартный, мини, микро

У разъемов DisplayPort контактов 20, и они бывают двух размеров: DisplayPort и Mini DisplayPort (последний — это разъем, предпочтительный для планшета Microsoft Surface Pro). Занятно, что интерфейс контроллеров Thunderbolt от Intel сочетает в себе возможности Mini DisplayPort и вдобавок PCI Express data connections — впрочем, это уже за пределами темы нашей статьи.

Хотя большинство полноразмерных разъемов DisplayPort оснащены замковым механизмом, который не позволяет проводу выдернуться случайно, по официальной спецификации эта опция не считается обязательной.

Вы можете найти микро-разъем HDMI типа D на некоторых смартфонах и планшетах, но ни один изготовитель электроники, кроме Microsoft, не размещает даже Mini DisplayPort на своих портативных устройствах. Замок очень часто присутствует на полноразмерных разъемах DisplayPort, однако даже коннекторы HDMI типа А крайне редко бывают оснащены этой полезной штукой.

Кабели HDMI и DisplayPort — какие они бывают

Самая большая проблема с разновидностями кабелей HDMI — в том, что в настоящее время их уже существует четыре, и на подходе — пятый, который обеспечит реализацию недавно выпущенной спецификации HDMI 2.1. При этом огромное количество более старых кабелей не имеет маркировку, которая объясняет их возможности и пропускные способности.

Однако использование кабеля HDMI, не соответствующего конкретной задаче, чревато такими проблемами, как сбои в передаче или искажения изображения, появление в кадре артефактов, рассинхронизация картинки и звука.

Разберемся с нынешними четырьмя типами кабелей HDMI подробнее.

  • Standard HDMI Cable: обеспечивает достаточную ширину канала только для видео разрешением 720p и 1080i. Предназначен для подключения любых домашних устройств с нетребовательными параметрами (DVD плееры, приемники спутникового ТВ, плазменные и жидкокристаллические панели.
    ..). Бюджетный вариант для обычных источников и приемников сигнала. Подходит для тех, кому не требуется высокого качества изображения и звука.
  • Standard HDMI Cable with ethernet: имеет тот же канал, плюс поддерживает дополнительно двунаправленный канал передачи данных Ethernet HDMI до 100 Mбит/сек. Дает возможность устройству получить высокоскоростное интернет-соединение и одновременно раздавать получаемый из сети контент другим подключенным по HDMI устройствам. В отличие от кабеля Standart поддерживает технологию Audio Return Channel (реверсивный звуковой канал), что дает возможность передавать аудио данные без использования какого-либо S/PDIF аудиоподключения (без дополнительного кабеля).
  • High Speed HDMI Cable: обеспечивает более широкий канал, способен передавать видео с разрешением 1080p и 4K (4096x2160). Поддерживает технологию Audio Return Channel и практически все видео форматы, включая Deep Color и 3D. Разработан для соединения высококачественных устройств (Blu-ray и HDD-плееры, плазменные и жидкокристаллические панели, приемники спутникового ТВ).
    Обеспечивает, однако, максимальную частоту обновления всего 24 Гц, что вполне достаточно для фильмов, но отвратительно для видеоигр.
  • High Speed HDMI Cable with ethernet: поддерживает широкий канал и все те же технологии, что и High Speed HDMI Cable, и дополнительно обеспечивает Ethernet HDMI до 100 Mбит/сек.

Убедитесь, что покупаете кабель High Speed HDMI Cable, если намерены использовать его для передачи с компьютера или Blu-ray плеера на монитор видео с разрешением 1080p или более (поддержка Ethernet не обязательна)

Все четыре типа кабеля поддерживают технологию ARC (Audio Return Channel, реверсивный звуковой канал), которая позволяет телевизору передавать аудиоданные обратно на аудио/видео ресивер. Без нее вам пришлось бы для передачи звука подключать второй кабель (заметим, что если вы подписаны на кабельное или спутниковое телевидение и пользуетесь цифровой телевизионной приставкой, можно обойтись без ARC).

Спецификация HDMI не задает максимальной длины кабеля, так же как и не устанавливает ограничений на материал для его изготовления. Медный провод является самым популярным материалом, но кроме того, сигналы HDMI могут проходить через кабель CAT 5 или CAT 6 (на расстояния до 50 метров), коаксиальный кабель (до 90 метров) или оптоволокно (более 100 метров), согласно описанию HDMI Licensing LLC.

В «активные» HDMI кабели для усиления сигнала встроены интегральные схемы. Активные кабели могут быть длиннее и тоньше, чем пассивные (чем тоньше кабель, тем меньше вероятность его порчи и отказа при необходимости сильно изгибаться).

Кабели DisplayPort описать гораздо проще: они бывают только одного типа!

Нынешняя версия, DisplayPort 1,3, обеспечивает достаточный по мощности канал для передачи видео разрешением до 3840x2160 пикселей с частотой обновления 60 Гц и поддерживает все распространенные 3D форматы видео. Кабели DisplayPort также способны передавать многоканальный цифровой звук.

С другой же стороны, DisplayPort не умеет передавать данные ethernet, и технологию Audio Return Channel этот стандарт также не поддерживает.

Два типа разъемов DisplayPort — стандартный и мини

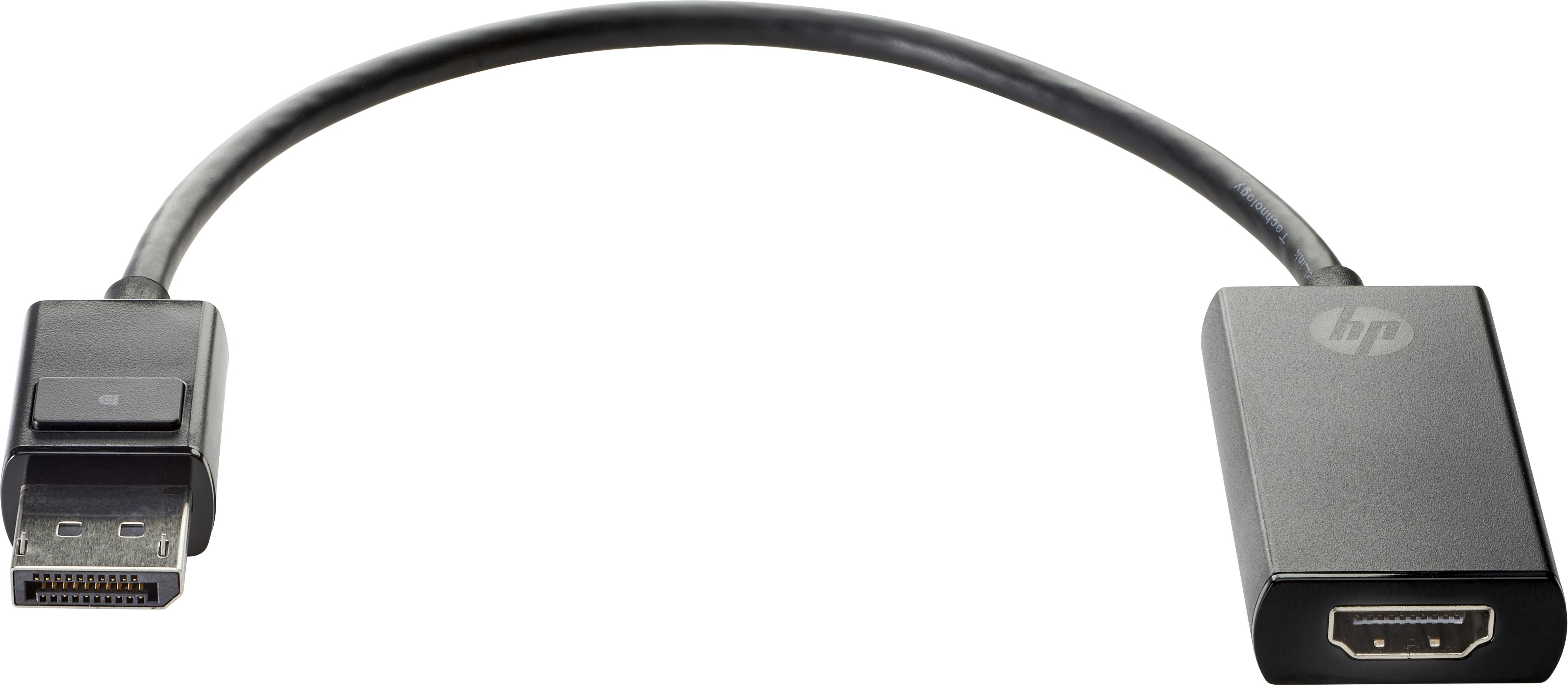

При добавлении простого адаптера кабель DisplayPort может связать источник DisplayPort с дисплеем VGA (это крайне полезная опция при необходимости подсоединить ноутбук к более старому видеопроектору). Также существуют адаптеры для подсоединения источника с DisplayPort к одноканальному DVI или HDMI дисплею. Кабель HDMI тоже можно подключить через адаптер к интерфейсу DVI, но это и все.

Пассивный медный кабель DisplayPort способен передавать экстремально высокие объемы данных (например, видео разрешением 3840х2160) при длине до двух метров. Если хотите использовать пассивный медный кабель DisplayPort длиной 15 метров, этот стандарт ограничит ваши потенциальные объемы передачи разрешением 1080p. Но спецификации консервативны, а составляют их с запасом, на практике же 15-метровый кабель способен на передачу достаточного количества бит для поддержки разрешения 2560x1600 (этого отлично хватит для 30-дюймового монитора).

Активный медный кабель DisplayPort, который через себя же подпитывает встроенный в коннектор усилитель сигнала, может передавать видео разрешением 2560x1600 уже на 20 метров. И наконец, длина оптоволоконных кабелей DisplayPort может достигать более сотни метров.

Сколько устройств можно подключить через HDMI и DisplayPort

Каждый кабель HDMI может одновременно передавать один видео поток и один аудио поток, чего хватает для поддержки только одного дисплея. Этого достаточно, если вы и подключаете всего один монитор или телевизионную панель, однако в наше время многие пользуются более чем одним монитором.

Один интерфейс DisplayPort способен поддерживать до четырех мониторов с разрешением 1920х1200 пикселей каждый, или же два монитора с разрешением 2560х1600 пикселей, при этом каждый дисплей будет получать собственный независимый видео и аудио поток. А поскольку некоторые GPU умеют поддерживать множественные интерфейсы DisplayPort, у вас есть возможность посадить на один шлейф до шести совместимых мониторов от одного источника.

Так какой интерфейс лучше — HDMI или DisplayPort?

HDMI был разработан преимущественно для массовой потребительской электроники: плееров Blu-ray, телевидения, видеопроекторов и тому подобного. Если разобраться с непростой классификацией кабелей по назначению и способностям, этот стандарт предоставляет возможности, которые не под силу коннекторам DisplayPort. Тем временем, DisplayPort был создан по большей части как универсальный интерфейс именно для компьютерных дисплеев, так что этот стандарт не заменяет, а, скорее, дополняет HDMI.

К сожалению, множество компьютерных производителей — особенно изготовители потребительских ноутбуков и моноблоков — похоже, полагает, что вполне достаточно оснастить их разъемом HDMI. Мы выражаем надежду, что это мнение изменится, поскольку рядовым потребителям DisplayPort может принести как минимум столько же пользы, как он давно приносит бизнес-пользователям.

HDMI никуда не денется, и мы весьма этому рады, однако настало время компьютерной индустрии обратить более ласковый взгляд и на стандарт DisplayPort.

Нужен ли вам DisplayPort?

Как мы уже говорили ранее, стандарт HDMI распространен повсеместно. Этот интерфейс присутствует практически на любой телевизионной панели, им будет оснащен каждый потребительский компьютерный монитор. Также наверняка вы можете обнаружить его на большинстве встраиваемых видеокарт, на ноутбуках, системных блоках сборных компьютеров и в каждом моноблоке.

А вот мониторы, десктопы и моноблоки уже более высокого уровня дополнительно к HDMI, будут оснащены разъемами DisplayPort. Что же касается ноутбуков — они, конечно, испытывают некоторый дефицит пространства для размещения разъемов. Однако более дорогие бизнес-ориентированные модели также обязательно будут оборудованы интерфейсом DisplayPort.

Если вы планируете использовать свой ноутбук с отдельно стоящим монитором, вы не будете сожалеть о небольшой переплате за модель, снабженную разъемом DisplayPort. Способность поддерживать несколько дисплеев одновременно и возможность подключать через недорогие переходники практически любой тип монитора дает значительно больше гибкости, чем может предложить один только HDMI.

Всё про Displayport - виды, характеристики, версии выхода. Плюсы и минусы DP разъема

DisplayPort (DP) является одним из самых прогрессивных интерфейсов, который предназначен для высококачественного соединения видео или аудиотехники. Чаще всего данный интерфейс применяется для соединения компьютерных устройств с домашними кинотеатрами, либо же с различными дисплеями. С его помощью можно передавать цифровой контент с источника на стороннее устройство в самом высоком разрешении, вплоть до 8К.

Что такое DisplayPort и для чего он предназначен?

Сегодня DisplayPort зачастую необходим, чтобы подключить персональный компьютер к современному монитору. Таким способом происходит соединение ПК с системами домашнего кинотеатра. Также интерфейс может применяться при подключении различной видеотехники, либо же акустических систем. Кроме графического контента он в состоянии передавать на сторонние устройства еще и аудиосигнал.

С его помощью пользователи стали подключать сразу несколько мониторов к одному компьютеру, так как пропускная способность позволяет это делать без каких-либо серьезных ограничений. Причем картинка будет отображаться на дисплеях в максимально доступном сейчас разрешении 2K и 4K (если источник и контент могут обеспечить соответствующие мощности).

История DisplayPort

Самая первая версия DisplayPort была анонсирована в 2006 году. Она успешно прошла сертификацию со стороны консорциума Video Electronics Standard Association (VESA). В технике данный интерфейс начали применять уже в 2008 году. Именно в этот период начинают появляться в свободной продаже материнские платы для компьютеров и мониторы с соответствующим слотом. Благодаря DisplayPort крупные производители электроники решили вытеснить с рынка морально и физически устаревшие стандарты DVI и VGA. DisplayPort 1.1 был представлен в 2007 году.

А вот версия 1.2 вышла в свет уже в 2011 году. С этого момента практически вся техника Apple стала получать DP. В 2014 году появился стандарт 1.3 с еще большей пропускной способностью. А вот релиз DisplayPort 1.4 состоялся в 2016 году. Он подарил возможность передавать контент в формате 8K, который наверняка будет популярен в ближайшем будущем. На протяжении почти всей своей истории DisplayPort не облагался роялти, но с марта 2015 года выплата за каждое отдельное устройство составляет 20 центов. Сегодня он является собственностью VESA. Предусмотрен соответствующий торговый знак.

Виды DisplayPort выхода

Разъемы DisplayPort существуют двух видов:

  • Стандартный полноразмерный DisplayPort (DP) Это интерфейс, который зачастую используется в персональных компьютерах, телевизорах и ноутбуках. Сегодня он представляется самым распространенным форм-фактором.
  • Mini DisplayPort (Mini DP) Миниатюрная версия этого интерфейса. Такой стандарт может встречаться в портативных аппаратах (планшеты, нетбуки и так далее). По своим характеристикам почти не уступает полногабаритному собрату.

В разъемах Mini DP могут отсутствовать элементы блокировки. Но стандартный интерфейс получил такой механизм.

Технические характеристики и особенности DisplayPort разъема

Важной особенностью DisplayPort является крайне низкое напряжение питания. Что касается посторонних наводок, то и они максимально низкие. Данный интерфейс еще недавно поддерживал популярную технологию защиты медиа контента HDCP 1.3. Если сравнивать с DVI (Dual-Link), то DisplayPort имеет вдвое большую пропускную способность. При этом Mini DP почти в десять раз меньше, нежели разъем DVI.

Как уже отмечалось, DisplayPort умеет одновременно передавать аудио и видеосигналы. Он обладает действительно широким каналом, который предназначен для передачи информации. Если для самых первых версий «потолком» являлся показатель 9 Гбит в секунду, то сейчас канал расширился почти до 26 Гбит в секунду. Стоит отметить, что на данный момент сигнал может передаваться по кабелю DisplayPort, длина которого не превышает 15 метров. Правда, через 15-метровый кабель можно работать с сигналом Full HD и не более. А вот 3-метровый шнур дает возможность насладиться максимальным разрешением. Но при помощи оптоволокна проблема с ограниченным разрешением полностью исчезнет.

Разъем DisplayPort заполучил 20 контактов. Он передает информацию с использованием четырех каналов. По некоторым данным, интерфейс имеет разрядность цвета до 48 бит на один канал. Присутствует и технический канал, скорость которого поднялась уже почти до 800 Мбит в секунду, хотя еще недавно не превышала 1 Мбит/с.

Максимальное разрешение для DisplayPort (версия 1.4) — 7680 на 4320 точек. Предельная частота смены кадров — 240 Гц.

При помощи такого интерфейса есть уникальная возможность подключать к источнику сигнала сразу несколько мониторов. Появилась поддержка прогрессивного шифрования DPCP.

Версии DisplayPort

Самая первая версия DisplayPort 1.0 появилась в 2006 году. Она предлагала передачу данных со скоростью до 8,65 Гбит в секунду, а длина кабеля составляла 2 метра. Следующая версия 1.1 не имела каких-то существенных отличий. Куда больший скачок DisplayPort сделал с выходом версии 1.2. Скорость передачи информации выросла до 17,30 Гбит в секунду. Также появилась возможность подключать до четырех мониторов к одному компьютеру. Вспомогательный (технический) канал также увеличил пропускную способность до 720 Мбит/с. Полноценная же передача сигнала теперь возможна до 3 метров.

DisplayPort 1.3 еще больше увеличил скоростные показатели. Теперь максимальная скорость обмена данными достигла 26 Гбит/с, а также появилась полноценная поддержка 8K-разрешения. А в марте 2016 года был представлен DisplayPort 1.4, который заполучил поддержку HDR10 и DSC 1.2 (Display Stream Compression). При этом скорость работы с данными осталась прежней.

Кабели DisplayPort — что нужно знать перед покупкой?

Сразу стоит отметить, что все кабели DisplayPort совместимы с любыми устройствами, получившими аналогичный разъем. Совместимость не зависит от версии интерфейса и уровня сертификации. Все доступные функции будут работать через любой кабель DP. Это стало возможным благодаря единой базовой схеме подключения.

Кабели DisplayPort могут отличаться поддержкой максимальной скорости передачи данных. Интерфейс автоматически определяет четыре режима передачи информации: HBR, RBR, HBR2, HBR3. При этом некоторые кабели DP могут поддерживать не все перечисленные режимы. VESA предлагает сертификаты для каждого уровня пропускной способности. Но эти сертификаты не являются обязательными. Если кабель прошел сертификацию, то он получает соответствующее маркетинговое название.

Виды сертифицированных кабелей DisplayPort:
  • Кабель RBR DisplayPort. Пониженная скорость передачи данных (RBR). Пропускная способность — до 6,48 Гбит/с.
  • Стандартный кабель DisplayPort. Высокая скорость передачи данных. Пропускная способность — до 10,80 Гбит/с (HBR), до 21,60 Гбит/с (HBR2).
  • Кабель DP8K. Высокая скорость передачи данных (HBR3). Пропускная способность — до 32,40 Гбит/с.

Стандарт DisplayPort не определяет максимальную длину кабелей, хотя стандарт DisplayPort 1.2 устанавливает минимальное требование, чтобы все кабели с длиной до 2 метров поддерживали скорости HBR2 (21,6 Гбит/с). Кабели с длиной более 2 метров могут поддерживать или не поддерживать скорости HBR/HBR2, а кабели любой длины могут поддерживать или не поддерживать скорости HBR3.

Про переходники DisplayPort

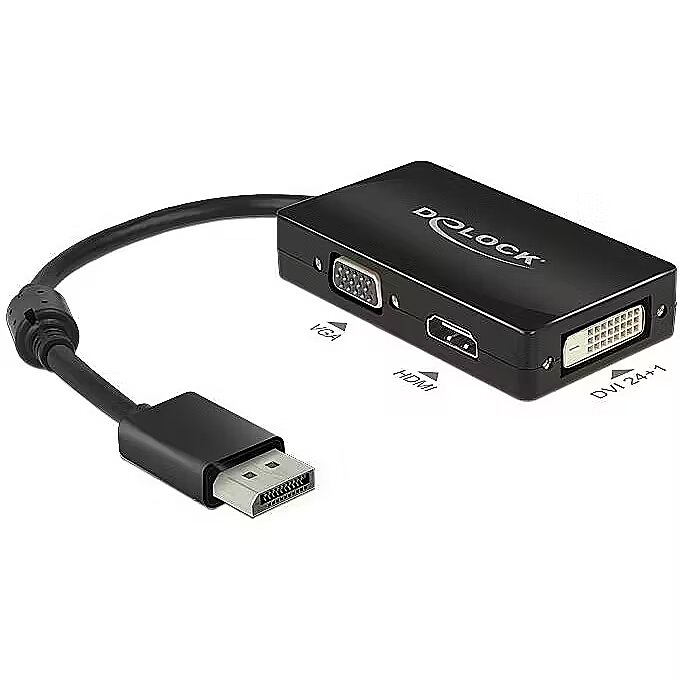

Сегодня в продаже можно найти достаточно много различных переходников, которые помогают вывести изображение с источника практически на любой дисплей. Особой популярностью пользуются переходники с DisplayPort на VGA или HDMI.

Например, в последнее время производители флагманских видеокарт стараются оснащать свои устройства разъемами DP. При этом далеко не все мониторы поддерживают данный интерфейс. Но при помощи переходников можно безболезненно решить данную проблему.

Преимущества и недостатки DisplayPort

DP имеет следующие достоинства:

  • Эффективный самоблокирующийся разъем.
  • Очень низкий уровень электромагнитных помех.
  • Используется надежное шифрование данных.
  • Гибкое распределение доступной полосы пропускания между аудио и видео.
  • Передача на большие расстояния по альтернативным физическим средам, таким как оптоволокно.
  • Поддержка дисплеев с максимально возможным разрешением.
  • Возможность передавать сигнал одновременно на несколько мониторов.
  • Высокоскоростной вспомогательный канал.
  • Простая и надежная фиксация разъемов.

Минусы DisplayPort :

  • Длина кабеля серьезно ограничена.
  • Пока еще небольшая база поддерживаемых устройств.
  • Отсутствие команд управления бытовой техникой.
Сравнение DisplayPort и HDMI

DisplayPort заполучил поддержку более высоких разрешений. Уже сейчас данный интерфейс готов пропускать сигнал в формате 8K, причем с высокой скоростью обновления экрана. Отсюда и более широкая полоса пропускания в сравнении с HDMI. Также DisplayPort в состоянии передавать видеопоток по одному кабелю сразу на несколько (до 4) мониторов.

Изначально разъемы DP имеют встроенные элементы фиксации. У HDMI такого единого стандарта нет. С другой стороны, кабель HDMI гораздо более длинный. Так, его длина может достигать 30-40 метров. Почти вся современная техника и электроника поддерживает именно интерфейс HDMI. Это телевизоры, игровые приставки, медиаплееры, компьютеры, ноутбуки, планшеты и так далее.

Актуальность DisplayPort

Сегодня DisplayPort используется в основном для подключения продвинутых компьютеров к соответствующим мониторам. Крупные производители видеокарт оснащают свою флагманскую продукцию как раз этим интерфейсом. Также он может применяться для инсталляции систем домашнего кинотеатра. В перспективах DP способен укрепить свои позиции за счет популяризации формата 8K, который в будущем должен стать востребованным среди потребителей.

Спецификации VESA DisplayPort 2.

0 открыли путь к дисплеям с разрешением 16K

Отраслевая организация Video Electronics Standards Association (VESA) опубликовала спецификации стандарта DisplayPort версии 2.0. С момента принятия предыдущих спецификаций (DP 1.4a) прошло три года. За это время появились мониторы и телевизоры с разрешением 4K и даже 8K. На летних Олимпийских играх в Японии в следующем году корпорация NHK будет транслировать соревнования с разрешением 8K. Это поднимет спрос на телеприёмники с соответствующим разрешением. Но это также намекает, что необходимо идти дальше и готовиться к появлению устройств с разрешением свыше 10K, а для этого необходимо повысить пропускную способность интерфейса DisplayPort. Новые спецификации DisplayPort 2.0 делают это ― пропускная способность в новой версии увеличена в три раза.

Максимальная скорость передачи данных по каждой из четырёх линий в кабеле DisplayPort 2.0 поднята с 8,1 Гбит/с в случае DP 1.4a до 20 Гбит/с для DP 2.0. В сумме это даёт скорость передачи 80 Гбит/с. Но это «грязная» пропускная способность, которая включает служебные данные, как и избыточный код для коррекции ошибок. Для повышения полезной нагрузки в новом стандарте изменены схемы кодирования каналов с предыдущей 8b/10b на более прогрессивную 128b/132b. Тем самым эффективность интерфейса для передачи информации выросла с 80 % до 97 % или до 77,37 Гбит/с. Подобная скорость передачи делает стандарт DP 2.0 первым в индустрии, который может передать несжатое видео с разрешением 8K (7680 × 4320 пикселей) с частой 60 к/с и поддержкой расширенного динамического диапазона HDR-10 с кодированием 30 бит на пиксель.

В основе нового стандарта DisplayPort 2.0, который также обратно совместим с предыдущими версиями в виде кабелей и портов, лежит физический интерфейс Thunderbolt 3. Как известно, в 2017 году Intel сделала этот интерфейс открытым, чем воспользовались инженеры VESA. На практике это будет означать, что протокол DP 2.0 будут поддерживать кабели (и порты) USB Type-C и Thunderbolt 3, что теперь почти одно и то же. Проще говоря, дисплеи можно будет подключать кабелями USB Type-C, что позволит кроме видеосигнала передавать на дисплеи в режиме DP Alt Mode (или на устройства с дисплеями) данные со скоростью до 20 Гбит/с и питание, например, одновременно с просмотром заряжая аккумуляторы ноутбуков или смартфонов.

При подключении одного дисплея стандарт DisplayPort 2.0 позволит добиться:

  • разрешения 16K (15360 × 8640 пикселей) с частотой обновления 60 Гц, HDR и поддержкой 30 bpp с цветовым кодированием 4:4:4 (со сжатием сигнала Display Stream Compression),
  • разрешения 10K (10240 × 4320) с частотой обновления 60 Гц и 24 bpp с цветовым представлением 4:4:4 (без сжатия).

При подключении двух дисплеев с помощью DisplayPort 2.0 можно получить:

  • два монитора с разрешением 8K каждый (7680×4320) с частотой 120 Гц с поддержкой 30 bpp, кодирования 4:4:4 и HDR (со сжатием),
  • два монитора с разрешением 4K каждый (3840×2160) с частотой 144 Гц с поддержкой 24 bpp, кодирования 4:4:4 (без сжатия).

При подключении трёх дисплеев можно добиться работы:

  • трёх мониторов с разрешением 10K каждый (10240 × 4320) с частотой 60 Гц с поддержкой 30 bpp, кодирования 4:4:4 и HDR (со сжатием),
  • трёх мониторов с разрешением 4K каждый (3840×2160) с частотой 90 Гц с поддержкой 30 bpp, кодирования 4:4:4 и HDR (без сжатия).

Этими примерами возможности комбинировать дисплеи и разрешения не ограничатся, а использование для передачи данных, видео и аудио по USB Type-C добавит новые конфигурации. Все эти возможности появятся на рынке к концу следующего года, хотя кто-то наверняка захочет покорить рынок первым.

Если вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

Что лучше HDMI или DisplayPort для игр

Из-за разнообразия спецификаций компьютерного оборудования и разрешающей способности монитора, не всегда легко понять, какое соединение лучше использовать. В чем заключается разница DisplayPort и HDMI? Нужно ли продолжать использовать разъем DVI? Достаточно лишь глубже задуматься над этими вопросами и легко утонуть в спецификациях, номерах версий и других мелочах, связанных с оборудованием.

К счастью, для любителей игр существует определенные правила для выбора видео портов. Простой ответ на вопрос заключается в том, что, скорее всего, для подключения монитора к графической карте следует использовать кабель DisplayPort. Он обеспечивает лучшую полосу пропускания и поддерживает такие возможности динамической синхронизации, как G-Sync и FreeSync.

Конечно, более длинный ответ должен упоминать, что иногда лучше будет работать другой кабель. Некоторые видеокарты не имеют нужного порта, а некоторые мониторы не способны воспроизводить улучшенные сигналы. Поэтому, неплохо было бы знать неофициальную иерархию и лучшие альтернативы. Далее мы рассматриваем преимущества и недостатки портов HDMI vs DisplayPort vs DVI, и возможности, определяемые их спецификациями.

Содержание статьи:

DisplayPort — приоритетный выбор

Начнем наш разбор что лучше HDMI или DisplayPort для игр и стандартна DisplayPort. Возможности полноразмерного порта DisplayPort (слева) и мини DisplayPort (справа) совершенно одинаковые. По причинам практического и другого характера, DisplayPort это первое, на что следует обращать внимание при выборе подключения монитора к ПК. Вы не найдете эти порты на телевизорах или в оборудовании, не относящимся к компьютерам, но они обычно имеются на современных графических картах или игровых ноутбуках.

Очень широкая полоса пропускания DisplayPort дает ему преимущества над HDMI на каждом шаге развития этого стандарта. Даже самые первые версии (1.0 и 1.1) поддерживали частоту кадров в 144 Гц при разрешении 1080p, вместе с аудио-сигналом. Версия 1.3 подняла эту скорость уже до величины 26 Гбит/сек.
Существующий сегодня стандарт DisplayPort версии 1.4 поддерживает HDR, сжатие, и 32-канальное аудио. Скорость обмена данными позволяет обеспечить разрешение 4K с частотой кадров от 120 до 144 кадра в секунду. Правда, последняя скорость требует наличия нового режима сжатия данных SDC. При частоте 60 Гц поддерживается разрешение до 8К.

Адаптивная технология синхронизации G-Sync от Nvidia также требует подключения DisplayPort, и, хотя синхронизация FreeSync от AMD поддерживается некоторыми соединениями HDMI, сама технология динамической (адаптивной) синхронизации была создана, как дополнительная возможность, включенная в стандарт DisplayPort, начиная с 1. 2а, и, поэтому, найти мониторы с DisplayPort и адаптивной синхронизацией довольно легко.

При использовании соединения DisplayPort, намного проще подключить несколько мониторов, так как оно дает возможность шлейфового соединения мониторов в стиле Thunderbolt. Это нужно для задач, требующих высокой производительности, хотя игроки избегают его, так как этот тип подключения нескольких мониторов использует для нескольких экранов одну и ту же полосу пропускания.

Разъемы USB-C также позволяют выводить видео по стандарту DisplayPort, что облегчает получение видео с ноутбука или телефона под управлением Android, применяя для этого адаптер для типового разъема DisplayPort (HDMI).

Уже завершена разработка нового поколения DisplayPort, позволяющего поднять скорость до впечатляющих 40 Гбит/сек, что соответствует не сжатому изображению с разрешением 4К и частотой обновления кадров 144 Гц, или разрешению 5К при частоте в 60 Гц, с 10-битовой цветовой глубиной. При использовании режимов сжатия этот стандарт поддерживает разрешение 8К при частоте кадров 120 Гц. Но пройдет какое-то время до того, как вы сможете приобрести дисплеи, поддерживающие этот стандарт.

Какой кабель нужен?

Новые версия стандарта DisplayPort (с конца 2017 действует версия 1.4) требуют нового оборудования, как со стороны графической карты, так и со стороны монитора, но изменений кабеля не требуется. Любой кабель DisplayPort, который вы приобретете, подтвердит это.

Когда ожидается следующее обновление?

На CES 2019 ассоциация VESA сообщила о намерении выпустить новую версию стандарта в первой половине года, и эта версия будет поддерживать разрешение 8К при частоте 60 Гц без сжатия данных.

HDMI: лучшая альтернатива

Микро, мини и полноразмерный разъем HDMI. Возможности всех этих разъемов одинаковы.

HDMI можно найти почти повсюду. Он удобен и недорог, но весь состоит из компромиссов. Устаревшая версия 1.4 имела ограниченный 8-битовый диапазон представления цвета, и пропускную способность, доходящую до 10 Гбит в секунду. Вместе с другими ограничениями этого было недостаточно для поддержания разрешения 4К на не очень удачной для глаз частоте 34 Гц, а при разрешении 1080p достигалась лишь частота 60 Гц.

К счастью, несколько лет назад появились стандарты HDMI 2.0 и 2.0a, которые, в основном, соответствовали возможностям DisplayPort, хотя и имели меньшую полосу пропускания (18 Гбит/сек), что ограничивало разрешение 4К частотой кадров в 60 Гц. Хотя большинство сегодняшних видеокарт поддерживают HDMI 2.0, мониторов, поддерживающих этот стандарт, намного меньше, и даже высококачественные компьютерные дисплеи, такие как Asus RoG Swift PG348Q предлагают только вход для HDMI 1.4.

HDMI версии 2.0 или выше, в основном, можно найти в мощных телевизорах, таких как LG OLED C7, поскольку он требует поддержки HDR. Это делает стандарт HDMI 2.0 идеальным выбором соединения для тех, кто намерен играть с использованием высокой частоты кадров или расширения 4K на ПК, установленных в гостиных, и, используя больше экраны, так как этот стандарт поддерживает разрешение 4К при частоте 60 Гц, а разрешение 1080p — при частоте 144 Гц.

Недавно была завершена разработка HDMI 2.1. Этот стандарт снимет ограничения HDMI, предлагая разрешение 10К на частоте 120 Гц, покадровый режим HDR и игровой режим с динамическим изменением частоты кадров. Но до того как эти мечты воплотятся в реальность, используйте лучшие варианты сегодняшнего рынка. Теперь вы знаете чем отличается hdmi от displayport хотя разница эта не очень большая, но при высоких разрешениях она будет иметь значение.

Какой кабель нужен?

Существует большое количество различных кабелей HDMI, но вам нужен высокоскоростной кабель HDMI. Он определено будет работать с дисплеями, имеющими разрешение 4К, и поддержит полную полосу пропускания HDMI 2.0.

Когда ожидается следующее обновление?

Стандарт HDMI 2.1 может появиться в мощных устройствах в 2019 году. Для него потребуется новый кабель, хотя разъем остается неизменным. Ширина полосы пропускания поднимется с 18, до 40 Гбит/сек, но это будет играть роль только для игр на мониторах 4К/120 Гц, и подобных им.

DVI

Двухканальный кабель DVI имеет полный набор контактов, как показано на фото

Разъемы DVI все еще можно найти на большинстве видеокарт для настольных компьютеров, и их ценность еще сохраняется, но они постепенно переходят в статус устаревших. Хотя они крупные, неуклюжие, требуют для фиксации поворачивать винты с головками под отвертки, и, как правило, не передают аудио-сигналы, они все же поддерживают прекрасную частоту 144 Гц с разрешением 1080p, в то время как обычные разъемы HDMI 1.4 — нет.

Это делает данный стандарт лучшим практическим выбором для многих старых игровых станций. Этот стандарт также поддерживает разрешение в пикселях до 2560 х 1600 при 60 Гц, что позволяет использовать мониторы с разрешением 1440p, которое остается разрешением для приемлемой производительности.

Эволюционировавшие в качестве переходного разъема от ужасных VGA 1990-х годов, разъемы DVI доступны во множестве вариантов, как в напоминающем о прошлом аналоговом варианте, так и в одноканальных и двухканальных разновидностях. Большинство кабелей DVI, которые вы покупаете сегодня, будут относиться к двухканальной версии с широкой полосой пропускания. Но если вам нужно быстро заменить старый кабель, убедитесь, что в разъеме кабеля полный набор контактов, иначе вы будете ограничены разрешением 1920 на 1200 пикселей и частотой кадров, соответствующей одноканальному DVI.

После 20-летнего применения, время жизни стандарта DVI подходит к концу, поэтому его следует рассматривать, как временное решение, позволяющее добиться наилучших результатов от вашего оборудования. Ведь, скорее всего, в ближайшее время вы начнете использовать что-то более новое.

Какой кабель нужен?

Для разрешения 1440p и высокой частоты смены кадров вам подойдут двухканальные кабели DVI.

Когда ожидается следующее обновление?

Увы, он мертв.

Когда использовать адаптеры?

Используйте только тогда, когда действительно необходимо. Хотя для большинства разовьем существуют адаптеры-переходники на другие разъемы, следует внимательно относиться к ним, так как эти дополнительные соединения могут вызывать такие проблемы, как мерцание изображения, потеря видеосигнала или ошибки HDCP. Даже если все будет работать идеально, вы будете ограничены использованием стандартов более медленных портов.

Для адаптеров DisplayPort доступны, как активные, так и пассивные версии, когда у дисплея нет соответствующих портов. В таких ситуациях предпочтительнее активные адаптеры, поскольку они обеспечивают полную поддержку таких дисплейных конфигураций, как установка трех мониторов, хотя, если вы не планируете использовать боле двух мониторов за раз, то вы можете сэкономить несколько долларов, купив пассивный адаптер. Надеюсь теперь вы понимаете что лучше HDMI или DisplayPort для игр, и знаете какой разъем выбрать для своего компьютера.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

HDMI,DVI,VGA,DisplayPort — Всё об интерфейсах подключения.

Подбираем  для соответствующего разъема нужный штекер. Какие типы кабелей предлагают производители" HDMI,DVI,VGA,DisplayPort" и какой интерфейс является оптимальным для подключения монитора.

порты HDMI, VGA(D-Sub), DVI.

Раньше что­бы подключить монитор к компьютеру, использовали только аналоговый интерфейс VGA. В сов­ременных устройствах присут­ствуют разъемы " HDMI,DVI,VGA,DisplayPоrt". Посмотрим какими пре­имуществами и недостатками об­ладает каждый из интерфейсов.

С развитием новых технологий для плоских мониторов стало не­достаточно возможностей разъ­ема VGA. Чтобы достичь наивыс­шего качества изображения, не­обходимо использовать цифро­вой стандарт, такой как DVI. Про­изводители устройств для до­машних развлечений создали стандарт HDMI, ставший цифро­вым -преемником» аналогового разъема Scan. Несколько позднее VESA (Ассоциация стандартиза­ции видеоэлектроники) разрабо­тала DisplayPort.

Основные интерфейсы подключения мониторов.

VGA. Первый стандарт подклю­чения, используемый и посей день, был разработан в 1987 году веду­щим в то время производителем компьютеров IBM для своих ПК се­рии PS/2. VGA - сокращенное Video Graphics Array (массив пикселов), в свое время именно так называ­лась видеоплата в компьютерах PS/2, разрешение которой состав­ляло 640x480 пике, (часто встреча­ющееся в технической литературе сочетание «VGA-разрешение» озна­чает именно эту величину).

Как выбрать колонки для компьютера?

Аналоговая система передачи данных с увеличением разрешения только ухудшает качество картинки. Поэтому в современ­ных компьютерах стандартом является цифровой интерфейс.

интерфейсы vga и dvi

. ■ DVI. Данная аббревиатура оз-naHaeTDigital Visual Interface-циф­ровой видеоинтерфейс. Он пере­дает видеосигнал в цифровом формате, сохраняя при этом вы­сокое качество изображения.

DVI имеет обратную совместимость: почти все компьютеры оснащены разъ­емом DVI-I, который способен пе­редавать как цифровые видеодан­ные, так и VGA-сигнал.

Недорогие видеоплаты снабжа­ются DVI-выходом в модификации Single Link (одноканальное реше­ние). Максимальное разрешение в данном случае составляет 1920х 1080 пике. (Full HD). Более дорогие модели видеоплат имеют двух-канальиый интерфейс DVI (Dual Link). К ним можно присоеди­нять мониторы с разрешением до 2560x1600 пике.

Разъем DVI достаточно велик, поэтому Apple разработала для своих ноутбуков интерфейс Mini DVI. С помощью переходника удается подключать устройства с Mini DVI и к монито­рам, оснащенным разъемом DVI.

интерфейсы подключения

■ HDMI. Сокращение HDMI рас­шифровывается как High Defini­tion Multimedia Interface, то есть мультимедийный интерфейс вы­сокого разрешения. В современ­ных устройствах для домашнего развлечения, например плоских телевизорах и Blu-ray-плеерах, HDMI является стандартным ин­терфейсом подключения.

Как и в случае DVI, передача сиг­нала осуществляется в цифровом формате, что означает сохранение исходного качества. Вместе с HDMI была разработана технология за­щиты HDCP (High Bandwidth Digital Content Protection), препятствую­щая созданию точных копий, на­пример, видеоматериалов.

Первые устройства с поддержкой HDMI появились в конце 2003 года. С тех пор стандарт несколько раз подвергался изменениям, в част­ности - добавлялась поддержка новых аудио- и видеоформатов (см. таблицу вверху).

Для миниатюрных моделей тех­ники существует интерфейс Mini HDMI; соответствующий кабель HDMI/Mini HMDI входит в комп­лект поставки многих устройств.

интерфеисы HDMI и DisplayPort

■ DisplayPort (DP). Новый тип цифрового интерфейса для связи видеоплат с устройствами отобра­жения призван заменить DVI. Те­кущая версия стандарта 1.2 позво­ляет подключать несколько мо­ниторов при их последователь­ном объединении в одну цепочку. Однако в настоящее время уст­ройств, обладающих портом DP, не так много. Являясь прямым кон­курентом HDMI, данный интерфейс имеет существенное преиму­щество с точки зрения производи­телей: не требует лицензионных отчислений. В то время как за каж­дое устройство с HDMI приходит­ся платить четыре американских цента. Если на разъеме компьюте­ра или ноутбука стоит обозначе­ние «DP++», это указывает, что с по­мощью переходника можно под­ключать мониторы с интерфейса­ми DVI и HDMI.

Чтобы на тыльной стороне со­временных видеоплат оставалось достаточно места для разъемов иного назначения, был разрабо­тан уменьшенный вариант интер­фейса DP. Например, видеоплаты Radeon серии HD6800 содержат до шести портов Mini DP.

Mini DVI, Mini DisplayPort

HDMI,DVI,VGA,DisplayPort

Какой из этих стандартов полу­чит самое широкое распростра­нение? У HDMI шансы на успех очень велики, ведь данный ин­терфейс есть у большинства уст­ройств. Однако в колоде произ­водителей стран Азии [LG, Pa­nasonic, Sony, Samsung и Sharp] имеется новый козырь: согласно официальным данным, интер­фейс Digital Interactive Interface for Video and Audio (DiiVA) обеспе­чивает пропускную способность 13,5 Гбит/с (DP: 21,6; HDMI: 10,21. Кроме того, как обещают компа­нии, максимальная длина кабеля между устройствами, например Blu-ray-плеером и телевизором, будет достигать 25 м. Никакой информации о том, как выглядит интерфейс DiiVA, пока нет.

Передача видео по USB

Два года назад появилась воз­можность подключать мониторы через USB с помощью переходни­ков DisplayLink. Однако ввиду невысокой (480 Мбит/с) пропуск­ной способности соединение по USB 2.0 для передачи видео не­пригодно. Другое дело - свежая версия стандарта USB (3. 0), обес­печивающая скорость передачи данных до 5 Гбит/с.
Переходник компании DisplayLink позволяет подключать мониторы непосредственно к USB-порту ком­пьютера.

переходник usb dvi

пееходник usb ty dvi

Как соединить компьютер и монитор с разными интерфейсами.

Благодаря переходникам есть множество вариантов подклю­чения (см. таблицу внизу).

варианты подключения

Рас­пространенные переходники, на­пример DVI-I/VGA, имеют впол­не приемлемую стоимость. Так называемые конвертеры, преоб­разующие цифровой сигнал вы­хода DisplayPort в аналоговый VGA-сигнал, обходятся значи­тельно дороже.

DVI to VGA adapter

perekhodnik hdmi vga

Однако, напри­мер, при подключении телевизо­ра с интерфейсом HDMI к разъ­ему DVI практически всегда от­сутствует звук.

adapter HDMI-DVI

HDMI cable to the DVI connector

Возможно ли сочетание устройств с различными версиями HDMI

При таком сочетании будут до­ступны лишь функции более ран­ней версии соответствующего ин­терфейса. Например, если видео­плата с HDMI 1.2 подключена к ЗО-телевизору, поддерживающему HDMI 1.4, то ЗО-игры станут ото­бражаться только в формате 2D.
Совет. Установка нового драйвера позволяет добавить поддержку HDMI 1.4 в некоторых видеопла­тах на чипах от NVIDIA, например GeForce GTX 460.
Какие разъемы обеспечивают наилучшее качество изображения?

Как показало тестирование, ана­логовый VGA-интерфейс дает наи­худшее качество изображения, в особенности при передаче сиг­налов с разрешением более 1024х 768 пике. Такое разрешение сегод­ня поддерживают даже 17-дюймо­вые мониторы. Обладателям мони­торов с большей диагональю и разрешением 1920x1080 пике, на­стоятельно рекомендуется исполь­зовать DVI, HDMI или DP.

Как подключить монитор к ноутбуку?

Большинство ноутбуков оснаща­ется разъемами для подключе­ния внешних мониторов. Вначале присоедините монитор к ноутбу­ку. После этого, используя кнопки Ш и KPI, можно переключаться между следующими режимами.

■ Использование внешнего мо­нитора в качестве основного. Дисплей ноутбука отключается, изображение выводится только на подключенный внешний мо­нитор. Оптимальный вариант для киноманов и геймеров.

Режим клона. Внешний мони­тор и дисплей ноутбука демонст­рируют одно и то же изображение

■  Практичная функция при прове­дении презентаций и семинаров.

■  Многоэкранный режим. Поз­воляет увеличить размер Рабоче­го стола Windows за счет исполь­зования нескольких мониторов. Очень удобно, например, набирая текст в Word, иметь перед глазами электронные сообщения.

Удастся ли присоединить телевизор к компьютеру ?

В современных компьютерах и ноутбуках отсутствуют аналого­вые видеоинтерфейсы, такие как  S-Video или композитный разъем. Поэтому подключить старый ЭЛТ-телевизор точно не получится. Однако подавляющее большин­ство плоских моделей оснащено интерфейсами DVI или HDMI, а значит, соединить их с компью­тером не составит труда.

perekhodnik hdmi ty dvi

Нетбуки же, как правило, обла­дают только VGA-выходом, и с ними можно соединять лишь те телевизоры, у которых имеется VGA-вход.

Можно ли подключить монитор через USB

Для традиционных мониторов это возможно только с помощью дополнительного переходника DisplayLink . Впрочем, в продаже встречаются и модели, подключа­емые к USB-порту компьютера напрямую - например, Samsung SyncMaster 940 UX.

Какова максимальная длина кабеля для монитора?

Возможности кабеля зависят от типа подключения. При использо­вании DVI длина соединения мо­жет достигать 10 м, однако в случае с HDMI и VGA она не должна пре­вышать 5 м. Для достижения мак­симальной скорости передачи.

На что следует обращать внимание при покупке видеокабеля?

hdmi-dvi-cable

Чтобы расположенные поблизо­сти электронные устройства не влияли на качество передава­емого сигнала, приобретайте только хорошо экранированные кабели. При использовании низ­кокачественного кабеля другие устройства, создавая помехи, мо­гут в некоторых случаях даже снижать скорость передачи дан­ных. В результате на экран будет выводиться прерывистое изо­бражение либо появится эффект наложения спектров. Позолочен­ные контакты предотвращают коррозию штекеров вследствие повышенной влажности воздуха. К тому же применяемые в совре­менных кабелях позолоченные контакты снижают сопротивле­ние между разъемом и штекером, отчего повышается качество пе­редачи. Но как видно из практики: на всё это можно забить, на позолоченные контакты и прочую лобуду, дешёвые кабели китайского производства, а именно они поставляются в комплекте с мониторами и видеокартами. И очень неплохо справляются со своими обязанностями.

Для справки: как то, где то собрали меломанов для теста кабелей. Присутствовали и с позолоченными, и с платиновыми контактам, от 1000$ за шнурок и много дороже. Ну и оценки выставлялись за качество звучания. Что бы определить победителя , соревнования проводились ебстественно в тёмную, производителя видно не было. Ну и кому то из устроителей в голову пришла мысль послать сигнал через обыкновенный железный ЛОМ (которым землю долбят). И что ВЫ думаете, он занял одно из призовых мест.



Как выбрать колонки для компьютера?

А меломаны долго объясняли какой кристально чистый звук идёт по этому крутому кабелю.  Так что включайте  голову, а то я видел у ребят кабель   DVI по цене дороже чем видеокарта и монитор вместе взятые.



Терминология - DisplayPort - AlterBit.ru

DisplayPort — интерфейс, предназначенный для подключения цифровых дисплеев. Был зарегистрирован ассоциацией VESA (Video Electronics Standard Association) в мае 2006. Версия 1.1 была принята 2 апреля 2007, а версия 1.2 - 7 января 2010.

Стандарт DisplayPort является наиболее современным интерфейсом для подключения аудио- и видео-аппаратуры. Прежде всего, предназначается для соединения компьютера с дисплеем, или с системой домашнего кинотеатра.

Характеристики

Интерфейс DisplayPort имеет поддержку HDCP в версии 1.3, а также обладает пропускной способностью, в 2 раза превышающей показатели стандарта Dual-Link DVI. Отличается низким напряжением питания и низкими посторонними наводками. Габариты разъема Mini DisplayPort в десять раз меньше, в сравнении со стандартным разъемом DVI.

Технология, использованная в интерфейсе DisplayPort, передает сигналы как графические, так и звуковые, причем одновременно.

Так, используя интерфейс DisplayPort 1.2, существует реальная возможность подключить до 2-х мониторов, воспроизводящих картинку размером 2560 х 1600 пикселей с частотой 60 Гц, либо же до 4-х мониторов с разрешением 1920 х 1200 точек.

Подключая один монитор, пользователь получает доступность разрешения до 3840 х 2400 точек с частотой 60 Гц. Монитор, поддерживающий частоту мерцания 120 Гц, способен работать при разрешениях до 2560 х 1600 точек, что дает возможность интерфейсу DisplayPort 1.2 работать совместно с технологиями построения стереоскопического изображения.

Производство

Впервые ПК и мониторы, оснащенные DisplayPort, вышли в продажу в 2008 году.

С интерфейсом DisplayPort работают такие известные производители как: Acer, AMD, ASUS, Apple, Analogix, AsRock, Dell, Fujitsu, Genesis Microchip, Hewlett-Packard, Hosiden Corporation, Intel, Integrated Device Technology, Lenovo, Luxtera, Molex, NEC, Nvidia, NXP Semiconductors, Palit, Parade Technologies, Philips, Quantum Data, Samsung, Texas Instruments и Tyco Electronics.

DisplayPort и Apple

Интерфейс DisplayPort, обладавший уменьшенными разъемами Mini DisplayPort, являлся стандартом для всех новых продуктов линейки Apple Macintosh до лета 2011 года.

Мониторы компании Apple последнего поколения (Apple LED Cinema Display) поддерживают только вход DisplayPort.

Компьютеры MacBook, MacBook Pro, MacBook Air оснащались выходом DisplayPort. К этому выходу посредством специального адаптера можно подключать монитор DVI или VGA.

Компьютеры Mac mini оснащались выходами DisplayPort и DVI (модели, выпускавшиеся с 2010 года, обладали уже выходами HDMI и MiniDisplayPort).

В настоящее время, стандарт Mini DisplayPort заменили на разъем Thunderbolt. Он очень похож внешне на Mini DisplayPort и полностью совместим с ним. Но при этом Thunderbolt способен реализовать гораздо более масштабные задачи с более высоким качеством.

В чем разница между DisplayPort и HDMI?

Главное отличие DisplayPort от HDMI заключается в более широком канале передачи данных (10,8 Гбит/с против 10,2 Гбит/с). Максимальная длина кабеля DisplayPort - 15 метров. Взамен технологии HDCP (защиты от копирования в стандарте HDMI), реализована технология DPCP (DisplayPort Content Protection). Она основана на 128-битном AES-шифровании.

DisplayPort 1.2 обладает максимальной скоростью передачи данных, равной 21,6 Гбит/с. Этот показатель превышает возможности стандарта HDMI Type B (2x10,2 Гбит/c). Кроме того, DisplayPort имеет поддержку нескольких независимых потоков. Вспомогательный канал обладает пропускной способностью, увеличенной с 1 до 720 Мбит/с.

Что касается выпуска, то производители интерфейса DisplayPort получают свободу от каких-либо выплат, тогда как производители устройств HDMI платят, как минимум, 4 цента за каждое устройство. А если нет логотипа HDMI на продукте, то все 15 центов.

BURO представил новые кабели стандартов HDMI и DisplayPort

Новинки представлены в нескольких группах: двусторонние HDMI, двусторонние DisplayPort, а также кабели DisplayPort с выходом на VGA и DVI-D и miniDisplayPort с выходом на VGA, DVI-D, HDMI и miniDisplayPort. Все новинки оснащены позолоченными контактами.

Двусторонние HDMI кабели обладают поддержкой спецификации HDMI 2.0b, что даёт поддержку видео формата 4K Ultra HD и поддержки до 32 аудиоканалов, наряду с улучшенными 3D возможностями. Присутствует поддержка расширенного динамического диапазона (HDR).

Кабели представлены разной длины: 20 метров, 10 метров, 15 метров, 7 метров, 5 метров, а также 1.8 метров и 1 метр.

DisplayPort кабели поддерживают спецификацию 1.2, что обеспечивает поддержку видео вплоть до 5K. Частота обновления до 165 Гц при разрешении 2560 х 1600 точек делает использование кабелей DisplayPort идеальным решением для VR-устройств.

Присутствуют варианты кабелей DisplayPort с выходами на HDMI, VGA, Dual-Link DVI, а также двусторонние DisplayPort кабели.

Наряду с обычными DisplayPort кабелями, в ассортимент поступили и miniDisplayPort кабели.

Кабели miniDisplayPort с выходами на HDMI и miniDisplayPort выполнены в белых цветах, тогда как остальные представлены в строгой чёрной расцветке.

По вопросу оптовых заказов необходимо обращаться в компанию MERLION, являющуюся официальным дистрибьютором BURO на территории РФ и стран СНГ, а также к официальным партнерам BURO.

Технические характеристики BURO HDMI-HDMI

  • Спецификация: HDMI 2.0b (для 5м, 1.8м, 1м) / HDMI 2.0a (для 20м, 15м, 10м, 7м)
  • Длина: 20м, 15м, 10м, 7м, 5м, 1.8м, 1м
  • Цвет: Чёрный
  • Позолоченные контакты

Технические характеристики BURO DisplayPort-DisplayPort

  • Спецификация: DisplayPort 1.2
  • Длина: 5м, 3м, 2м
  • Цвет: Чёрный
  • Позолоченные контакты

Технические характеристики BURO DisplayPort-HDMI

  • Спецификация: DisplayPort 1.2
  • Длина: 5м, 3м, 2м
  • Цвет: Чёрный
  • Позолоченные контакты

Технические характеристики BURO DisplayPort-VGA

  • Спецификация: DisplayPort 1. 1
  • Длина: 3м, 2м
  • Цвет: Чёрный
  • Позолоченные контакты

Технические характеристики BURO DisplayPort-DVI

  • Спецификация: DisplayPort 1.1
  • Длина: 3м, 2м
  • Цвет: Чёрный
  • Позолоченные контакты

Технические характеристики BURO miniDisplayPort-DVI

  • Спецификация: DisplayPort 1.1
  • Длина: 2м
  • Цвет: Чёрный
  • Позолоченные контакты

Технические характеристики BURO miniDisplayPort-VGA

  • Спецификация: DisplayPort 1.1
  • Длина: 2м
  • Цвет: Чёрный
  • Позолоченные контакты

Технические характеристики BURO miniDisplayPort-miniDisplayPort

  • Спецификация: DisplayPort 1.2
  • Длина: 2м
  • Цвет: Белый
  • Позолоченные контакты

Технические характеристики BURO miniDisplayPort-HDMI

  • Спецификация: DisplayPort 1. 2
  • Длина: 2м
  • Цвет: Белый
  • Позолоченные контакты

В чем разница между DisplayPort и HDMI? - Новости

DisplayPort и HDMI. Это два разных стандарта передачи видео и звука с плеера на дисплей. Но в чем - помимо четко различающихся разъемов - разница между DisplayPort и HDMI? В конце концов, они были созданы для одного и того же, верно? В этой статье мы постараемся дать вам несколько советов…

В истории технологий есть множество примеров одновременного появления на рынке нескольких конкурирующих стандартов.Только подумайте о войне стандартов видеомагнитофонов в начале 1980-х годов между Video 2000, VHS и Betamax. Для молодежи среди нас VHS, наконец, выиграл в основном из-за его более низкой стоимости и поддержки со стороны индустрии фильмов для взрослых. Совсем недавно произошла битва между Blu-ray и HD DVD.

Так идет ли война форматов между DisplayPort и HDMI? Не совсем так. Хотя и HDMI, и DisplayPort преследуют одну и ту же цель (отправка цифрового видео и звука высокой четкости с исходного устройства на дисплей), на самом деле они были задуманы в разных сочетаниях.

HDMI (сокращение от High-Definition Multimedia Interface) был представлен в 2003 году консорциумом (в основном) производителей дисплеев, включая Sony, Philips, Panasonic и Toshiba. Это крупные корпорации, которые в первую очередь ориентированы на приложения, ориентированные исключительно на изображения. Вот почему HDMI - это стандарт, который чаще всего встречается в таких устройствах, как телевизоры, проекторы и домашние компьютеры.

Несколько лет спустя (2006 г.) другой крупный консорциум производителей ПК и микросхем работал над созданием DisplayPort (DP), продолжением более старых стандартов VGA и DVI.Основное внимание уделялось компьютерным дисплеям и профессиональному ИТ-оборудованию , поэтому рынки больше ориентированы на данные.

DisplayPort против HDMI: разъемы

19-контактные разъемы HDMI на самом деле доступны в 5 формах, но обычно встречаются только 3 из них: хорошо известный Type A (стандартный HDMI, в основном используемый для телевизоров, проекторов и ноутбуков), Type C (mini HDMI, обычно встречается на планшетах и ​​некоторых ноутбуках) и Type D (micro HDMI, для планшетов и смартфонов).

Менее известный тип B (29 контактов) используется для двухканальных приложений, в то время как тип E имеет фиксирующий язычок, чтобы кабель не раскачивался в автомобильных приложениях.Другие разъемы HDMI обычно используют трение, чтобы удерживать вилку в розетке, хотя иногда используются фиксирующие механизмы, которые предотвращают отсоединение кабеля. Такие механизмы гораздо чаще встречаются в решениях DisplayPort.

Разъемы DisplayPort

имеют 20 контактов. Доступны два размера: стандартный DisplayPort и меньшая альтернатива от Apple под названием Mini DisplayPort. Последний - тот же порт, что и Thunderbolt.

Хотя большинство полноразмерных разъемов DisplayPort имеют механизм блокировки, который предотвращает их случайное отключение, эта функция не требуется официальной спецификацией.

DisplayPort против HDMI: разрешение и пропускная способность

Каждая новая версия стандартов HDMI и DisplayPort обычно включает некоторые незначительные новые функции, а также более высокое разрешение и полосу пропускания. Однако это не означает, что новый дисплей всегда поддерживает последнюю версию стандарта. Нет смысла включать стандарт, поддерживающий разрешение 8K на HD-дисплее. Самое главное, чтобы стандарт соответствовал потребностям дисплея. В противном случае вы будете платить больше за то, что не можете использовать.

Самая распространенная на сегодняшний день версия (для дисплеев видеостен) DisplayPort 1.2 поддерживает разрешение видео от до 3840 x 2160 пикселей с частотой обновления 60 Гц . Официальное название этого разрешения, кстати, UHD, но также часто используется термин 4K (хотя в киноиндустрии это означает разрешение 4096 x 2160). Он также поддерживает всех распространенных форматов 3D-видео . Максимальная пропускная способность, передаваемая по кабелю DP 1.2, составляет 17.28 Гбит / с . DisplayPort 1.4 , поддерживающий 5120 x 2800 при 60 Гц с пропускной способностью 25,92 Гбит / с , становится все более популярным.

Наиболее часто используемая версия HDMI , версия 2.0 , имеет разрешение UHD при 60 Гц и пропускную способность 14,4 Гбит / с. [1] . Другими словами, для важнее смотреть на номер версии (как на источнике, так и на дисплее), чем сравнивать DisplayPort с HDMI.

Хотите узнать больше о нашем большом ассортименте видеостен, проекторов и медицинских дисплеев? Тогда не стесняйтесь обращаться к нам!

Получить предложение

Между тем, HDMI 2.1, поддерживающий 4K при 120 Гц или 8K при 60 Гц. Хотя это и не распространено, этот стандарт уже используется в некоторых топовых моделях. Также доступен DisplayPort 2.0 с разрешением 10240 x 4320 и колоссальной пропускной способностью 77,4 Гбит / с, но сегодня на рынке нет моделей, использующих этот стандарт.

DisplayPort против HDMI: особенности звука

И HDMI, и DisplayPort поддерживают до 8 цифровых аудиоканалов с разрешением до 24 бит и 192 кГц. Основное отличие состоит в том, что HDMI имеет канал возврата звука (ARC).Это означает, что не только устройство-источник (обычно AV-ресивер) может отправлять звук на телевизор, но звук может течь и в другом направлении. Это можно использовать, если в телевизоре есть встроенный приемник вещания (например, вы смотрите Netflix на смарт-телевизоре), но вы не хотите слушать звук через встроенные динамики телевизора и предпочитаете систему объемного звучания AV-ресивер. Хотя это ценный вариант использования в бытовой электронике, он почти никогда не используется в профессиональной AV-визуализации.

DisplayPort против HDMI: длина кабеля

На рынке доступны различные стандарты кабелей HDMI, но типичный кабель, доступный сегодня, имеет сертификат HDMI «High Speed». К сожалению, как это часто бывает с недорогой бытовой техникой, не все высокоскоростные кабели HDMI действительно могут обеспечить надлежащее качество. Плохие кабели могут вызвать множество проблем, таких как артефакты и сбои.

Стандарт HDMI не определяет максимальную длину кабеля.Он скорее описывает технические характеристики, на основании которых может быть определена длина кабеля. Обычно кабели HDMI довольно короткие. Лишь в очень редких случаях дисплей и источник находятся на расстоянии более 2 метров в телевизионных и проекторных установках. На больших расстояниях вы можете положиться на усилитель сигнала или активный кабель, который усиливает сигнал. Обратите внимание, что сигналы HDMI также могут передаваться по кабелям CAT 5 или CAT 6 (до 50 метров), коаксиальному кабелю (до 90 метров) или по оптоволокну (более 100 метров).

Пассивный медный кабель DisplayPort обеспечивает очень высокую скорость передачи данных с разрешением до 4k на расстояние более 2 метров. Если вам нужно преодолеть расстояние до 15 метров, вы ограничены разрешением 1080p в соответствии со спецификацией - хотя многие тесты показывают, что возможно и более высокое разрешение. Активный медный кабель DP может покрывать до 20 метров с разрешением 2560x1600. Также для DisplayPort оптоволоконные кабели могут покрывать большие расстояния. В отличие от HDMI, DP не может передавать сигналы Ethernet и не имеет обратного звукового сигнала. Однако DisplayPort поддерживает множество адаптеров для подключения большого количества стандартов отображения, включая VGA, одноканальный DVI или HDMI.

Другой очень важной особенностью DisplayPort является то, что может управлять несколькими мониторами одновременно . Таким образом, на один интерфейс DisplayPort может управлять до 4 мониторов с разрешением 1920x1200. Это особенно важно для профессионалов, которые используют видеостену , поскольку им нужен только один кабель между контроллером и видеостеной для управления 4 (или даже 6) дисплеями .

Заключение

Хотя назначение HDMI и DisplayPort примерно на 90% схоже, существует ряд отличительных особенностей.HDMI поддерживает возвратный аудиоканал (ARC), что позволяет передавать звук с дисплея на источник, что может быть удобно при использовании смарт-телевизора.

Возможность управлять несколькими дисплеями с помощью одного кабеля является обязательной для многих профессионалов. Эта функция во многих случаях определяет выбор DisplayPort.

По качеству изображения разницы между HDMI и DP практически нет. Чем новее версия, тем выше максимальная пропускная способность и поддерживаемое разрешение.На самом деле гораздо важнее проверить версию, чем сам стандарт (HDMI или DP). Также убедитесь, что кабель достаточно хорошего качества, чтобы поддерживать разрешение версии и высокую пропускную способность.

Многие продукты Barco, включая линейки ЖК-видеостен и проекторов, поддерживают как HDMI, так и DP. Эти продукты могут использоваться как в приложениях, ориентированных на видео, так и в приложениях для обработки данных, поэтому имеет смысл включить и то, и другое. Для ЖК-видеостен DP является стандартом выбора во многих случаях, поскольку он дает возможность управлять несколькими дисплеями с помощью одного кабельного соединения.Кстати, в этой статье вы можете прочитать, почему вы можете легко преобразовать сигналы DisplayPort в HDMI с помощью пассивного адаптера, а не наоборот.

С другой стороны, на рынке, ориентированном исключительно на управление изображениями, таком как цифровое кино, используется только HDMI.

[1] : учет служебных данных 8b / 10 для измерения эффективной скорости передачи данных. Без этих накладных расходов полоса пропускания составила бы 18 Гбит / с.

Работа с несколькими дисплеями через один выход DisplayPort

Некоторым пользователям нужен DisplayPort 1 для наилучшего визуального восприятия.2 поддерживаемых продукта начинают использовать преимущества многопоточной технологии - возможность потоковой передачи независимых видеодисплеев с одного видеовыхода настольного компьютера или ноутбука. Многопоточные дисплеи, включая концентраторы мониторов и мониторы с последовательным подключением, должны стать широко доступными по мере того, как на рынок выходит все больше компьютеров с поддержкой DisplayPort 1.2.

«Гирляндное соединение» - это термин, который описывает возможность соединять серию устройств вместе, используя одно соединение между каждыми двумя устройствами.Новые дисплеи DisplayPort v1.2 с последовательным подключением имеют как вход DisplayPort, так и выход DisplayPort. Выход DisplayPort подключается к следующему нисходящему дисплею. Такое расположение кабелей с одним кабелем DisplayPort между каждым комплектом мониторов обеспечивает меньшую загроможденную конфигурацию системы.

Как вы, возможно, уже испытали, ключевым преимуществом установки с несколькими мониторами является повышенная производительность и бесшовная многозадачность. А когда вы не чувствуете себя настолько продуктивным, он предлагает удивительно захватывающий игровой процесс, как обсуждалось здесь в предыдущем сообщении блога.

При настройке монитора с последовательным подключением важно учитывать два аспекта. Во-первых, графическим процессорам обычно присуще ограничение на количество одновременных дисплеев, которые они могут использовать; одни могут управлять тремя дисплеями, другие - четырьмя или даже шестью. Во-вторых, даже несмотря на то, что DisplayPort 1.2 предлагает более высокую доступную скорость пикселей, существует ограничение на то, сколько пикселей может быть отправлено по конвейеру отображения. В таблице ниже показано максимальное количество мониторов в зависимости от разрешения дисплея на основе DisplayPort 1.2 ограничения пропускной способности:

Выше приведены только примеры - не обязательно, чтобы все экраны использовали одно и то же разрешение. Например, один монитор 2560 x 1600 может использоваться с двумя мониторами 1920 x 1080. И хотя все мониторы в середине гирляндной цепи должны иметь шлейфовое подключение DisplayPort v1.2 (поскольку им нужен выход DisplayPort), последним монитором может быть более старый монитор DP 1. 1 (который имеет только вход DisplayPort).

В примере конфигурации, показанном на рисунке ниже, ноутбук Lenovo ThinkPad (в центре) управляет тремя внешними мониторами в конфигурации гирляндной цепи от одного выхода DisplayPort (а также своего собственного внутреннего дисплея).

Обратите внимание, что в этом примере мониторы имеют разные размеры и разрешения. Мониторы Dell слева и справа имеют собственное разрешение 1920 x 1200 пикселей; монитор HP (в центре) имеет собственное разрешение 1920 x 1080 пикселей. Дисплей ноутбука также имеет собственное разрешение 1920 x 1080. Использование мониторов разного разрешения и размера может быть использовано для оптимизации рабочей среды и рабочего процесса.

Использование нескольких мониторов на рабочем месте не является новой концепцией, но обычно ограничивается областью настольных ПК с модной графической платой.Требуя только одного порта вывода видео, многопоточность DisplayPort 1.2 теперь обеспечивает возможность работы с несколькими дисплеями для ноутбуков и других портативных вычислительных устройств, которыми сейчас владеет большинство людей. DisplayPort 1.2 дает вам еще одну причину, по которой вам не нужен рабочий стол.

После того, как вы испытали использование нескольких экранов, будет трудно вернуться к одному дисплею, кроме как для портативного использования (человек, сидящий рядом с вами в тренере United, может не захотеть, чтобы ваш другой монитор был на его столике). Несколько экранов позволяют ссылаться на материал на одном экране при вводе текста на другом (так что вам не нужно его распечатывать) или позволяют одновременно отслеживать ваш почтовый ящик, любимую социальную сеть и календарь.И, конечно же, не забывайте о захватывающем игровом процессе, когда босса нет в городе.

Мониторы с последовательным подключением - это один из способов создания нескольких дисплеев, но теперь мы расскажем вам о многопотоковых «концентраторах» DisplayPort 1.2, которые позволят вам использовать устаревшие мониторы, которыми вы, возможно, уже владеете. Эти устройства-концентраторы также станут доступны в следующем году, и вы узнаете о них в нашем следующем посте.

- Крейг Уайли, председатель совета директоров VESA

DisplayPort vs.HDMI: что лучше для игр?

Лучшие игровые мониторы обладают множеством функций, но один аспект, который часто упускается из виду, - это включение DisplayPort в сравнении с HDMI. В чем разница между этими двумя портами и какой из них лучше подходит для подключения к вашей системе?

Вы можете подумать, что это простой вопрос - просто подключить любой кабель, идущий с вашим монитором, к компьютеру и прекратить работу, но есть различия, которые часто могут означать потерю частоты обновления, качества цвета или того и другого, если вы не осторожно.Вот что вам нужно знать о соединениях DisplayPort и HDMI.

Если вы ищете , купите новый монитор для ПК или купите новую видеокарту (вы можете найти рекомендации на нашей странице Best Graphics Cards ), вы захотите рассмотреть возможности обеих сторон подключение - видеовыход вашей видеокарты и видеовход на вашем дисплее - перед совершением каких-либо покупок. Наша иерархия GPU Benchmarks расскажет вам, как различные видеокарты ранжируются с точки зрения производительности, но не вникает в варианты подключения, которые мы рассмотрим здесь.

Основные типы подключения дисплея

Слева направо: композитный, VGA, DVI, HDMI и DisplayPort. (Изображение предоставлено Shutterstock)

Последние стандарты подключения дисплеев - это , DisplayPort, и HDMI (мультимедийный интерфейс высокой четкости). DisplayPort впервые появился в 2006 году, а HDMI появился в 2002 году. Оба являются цифровыми стандартами, что означает, что все данные о пикселях на вашем экране представлены в виде нулей и единиц, когда они проходят через ваш кабель, и дисплей должен преобразовать это цифровую информацию в изображение на вашем экране.

В более ранних мониторах использовались разъемы DVI (цифровой визуальный интерфейс), а если вернуться еще дальше, то у нас был VGA (массив видеографики) - наряду с компонентным RGB, S-Video, композитным видео, EGA и CGA. Однако вы не хотите использовать VGA или что-то еще в 2020 году. Они старые, что означает, что любой новый графический процессор, скорее всего, даже не будет поддерживать разъем, и даже если бы они были, вы бы использовали аналог, подверженный помехам. Фу.

DVI - это минимум, который вы хотите использовать сегодня, и даже у него есть ограничения.У него много общего с ранним HDMI, только без поддержки звука. Он отлично работает для игр с разрешением 1080p или 1440p , если у вас двухканальное соединение. Dual-link DVI-D в основном вдвое превышает пропускную способность single-link DVI-D за счет дополнительных контактов и проводов, а большинство современных графических процессоров с портом DVI поддерживают двухканальный режим.

Если вас интересует Thunderbolt 2/3, на самом деле он просто направляет DisplayPort через соединение Thunderbolt. Thunderbolt 2 поддерживает DisplayPort 1.2, а Thunderbolt 3 поддерживает видео DisplayPort 1.4. Также возможно маршрутизировать HDMI 2. 0 через Thunderbolt 3 с помощью подходящего оборудования.

Для новых дисплеев лучше использовать DisplayPort или HDMI. Но есть ли между ними явный победитель?

Современный графический процессор с 2 портами DP и 2 портами HDMI. (Изображение предоставлено: Future)

DisplayPort против HDMI: спецификации и разрешения

Не все порты DisplayPort и HDMI созданы равными. Стандарты DisplayPort и HDMI обратно совместимы, что означает, что вы можете подключить HDTV середины 00-х годов, и он по-прежнему должен работать с совершенно новой видеокартой серии RTX 20 или RX 5000.Однако соединение между вашим дисплеем и видеокартой в конечном итоге будет использовать наилучший вариант, поддерживаемый как отправляющей, так и принимающей сторонами соединения. Это может означать, что лучший игровой монитор 4K с 144 Гц и HDR в конечном итоге будет работать с 4K и 24 Гц на более старой видеокарте!

Вот краткий обзор основных версий DisplayPort и HDMI, их максимальной скорости передачи сигнала и семейств графических процессоров, которые впервые добавили поддержку стандарта.

902 18 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902
DisplayPort vs.Характеристики HDMI

Макс.скорость передачи Макс.скорость передачи данных Поддержка разрешения / частоты обновления (24 бит на пиксель) Обзор графического процессора
Версии DisplayPort 902 902 902 902 902
1.0–1.1a 10,8 Гбит / с 8,64 Гбит / с 1080p при 144 Гц AMD HD 3000 (R600)



902


902 902 Nvidia 902 9 (Тесла)
1.2-1.2a 21,6 Гбит / с 17,28 Гбит / с 1080p при 240 Гц AMD HD 6000 (Северные острова)



4K при 75 Гц Keys )



5K при 30 Гц
1,3 32,4 Гбит / с 25,92 Гбит / с



4K при 120 Гц Nvidia GM100 (Maxwell 1)



8K при 30 Гц
1. 4-1.4a 32,4 Гбит / с 25,92 Гбит / с 8K при 120 Гц с DSC AMD RX 400 (Polaris)



GM (Макс. )
2 80,0 Гбит / с 77,37 Гбит / с 4K при 240 Гц Графические процессоры будущего



902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 Версии




1.0-1.2a 4,95 Гбит / с 3,96 Гбит / с 1080p при 60 Гц AMD HD 2000 (R600)




Nvlidia 902
1,3–1,4b 10,2 Гбит / с 8,16 Гбит / с 1080p при 144 Гц AMD HD 5000




Kvidia 902 при 75 Kv218 14402 G 75K



4K при 30 Гц



4K18 902 902 902 902 4K18 4: 2 902 902 при 60 Гц0-2. 0b 18,0 Гбит / с 14,4 Гбит / с 1080p при 240 Гц AMD RX 400 (Polaris)



4K при 60 Гц GM 902 )



8K 4: 2: 0 при 30 Гц
2,1 48,0 Гбит / с 42,6 Гц при 902 DSC) Частично 2.1 VRR на Nvidia Turing



8K при 30 Гц (120 Гц с DSC)

Обратите внимание, что есть два столбца полосы пропускания: скорость передачи и скорость передачи данных. Цифровые сигналы DisplayPort и HDMI используют кодирование битрейта в той или иной форме - 8b / 10b для большинства старых стандартов, 16b / 18b для HDMI 2.1 и 128b / 132b для DisplayPort 2.0. Например, кодирование 8b / 10b означает, что для каждых 8 бит данных фактически передается 10 бит, а дополнительные биты используются для поддержания целостности сигнала (например, путем обеспечения нулевого смещения постоянного тока).

Это означает, что только 80% теоретической пропускной способности фактически доступно для использования данных с 8b / 10b. Кодирование 16b / 18b повышает эффективность до 88,9%, а кодирование 128b / 132b дает эффективность 97%. Есть еще другие соображения, такие как вспомогательный канал на HDMI, но это не главный фактор.

Давайте поговорим подробнее о пропускной способности

(Изображение предоставлено Shutterstock)

Чтобы понять приведенную выше диаграмму в контексте, нам нужно углубиться. Все цифровые соединения - DisplayPort, HDMI и даже DVI-D - сводятся к требуемой пропускной способности.Каждый пиксель на вашем дисплее состоит из трех компонентов: красного, зеленого и синего (RGB) - альтернативно: можно использовать яркость, синюю разницу цветности и красную разницу цветности (YCbCr / YPbPr). Независимо от того, что ваш графический процессор выполняет внутреннюю визуализацию (обычно 16-битный RGBA с плавающей запятой, где A - информация об альфа-канале / прозрачности), эти данные преобразуются в сигнал для вашего дисплея.

В прошлом стандартом был 24-битный цвет, или по 8 бит для каждого компонента красного, зеленого и синего цветов. HDR и дисплеи с высокой глубиной цвета увеличили его до 10-битного цвета , а также с 12-битными и 16-битными вариантами, хотя последние два в основном используются в профессиональной сфере.Вообще говоря, сигналы дисплея используют либо 24 бита на пиксель (bpp), либо 30 битов на пиксель, при этом лучших HDR-мониторов выбирают 30 битов на пиксель. Умножьте глубину цвета на количество пикселей и частоту обновления экрана, и вы получите минимально необходимую полосу пропускания. Мы говорим «минимум», потому что есть еще множество других факторов.

Время отображения - относительно сложные вычисления. Руководящий орган VESA определяет стандарты, и есть даже удобная электронная таблица , которая показывает фактическое время для данного разрешения.Например, монитор с разрешением 1920x1080 при частоте обновления 60 Гц использует 2000 пикселей на горизонтальную линию и 1111 строк после добавления всех параметров синхронизации. Это связано с тем, что необходимо учитывать интервалы гашения дисплея. (Эти интервалы гашения частично являются пережитком дней аналоговых ЭЛТ-экранов, но стандарты по-прежнему включают их даже с цифровыми дисплеями.)

Использование электронной таблицы VESA и выполнение вычислений дает следующие требования к пропускной способности. Взгляните на следующую таблицу и сравните ее с первой таблицей; если требуемая полоса пропускания данных меньше максимальной скорости передачи данных, поддерживаемой стандартом, то можно использовать разрешение.

1440 -бит
Требования к полосе пропускания общего разрешения
Разрешение Глубина цвета Частота обновления (Гц) Требуемая полоса пропускания данных
1920 x 1080 8-битный 60 3,20 Гбит / с 1920 x 1080
10-битный 60 4,00 Гбит / с
1920 x 1080 8-битный 144 8,00 Гбит / с
1920 x 1080 10-битный 144 902. 00 Гбит / с
2560 x 1440 8-битный 60 5,63 Гбит / с
2560 x 1440 10-битный 60 7,04 Гбит / с
144 14,08 Гбит / с
2560 x 1440 10-битный 144 17,60 Гбит / с
3840 x 2160 8-битный 60218 602 3840 x 2160 10-битный 60 15.68 Гбит / с
3840 x 2160 8-битный 144 31,35 Гбит / с
3840 x 2160 10-битный 144 39,19 Гбит / с 14 905

Однако все вышеприведенные цифры представляют собой несжатых сигналов . DisplayPort 1.4 добавил опцию Display Stream Compression 1.2a (DSC), которая также является частью HDMI 2.1. Короче говоря, DSC помогает преодолеть ограничения полосы пропускания, которые становятся все более проблематичными по мере увеличения разрешения и частоты обновления. Например, для базовых 24 бит на пиксель при 8K и 60 Гц требуется 49,65 Гбит / с полосы пропускания данных или 62,06 Гбит / с для цветного HDR 10 бит на пиксель. 8K 120 Гц HDR с 10 битами на пиксель, разрешение, которое мы, вероятно, увидим в будущем, требует 127,75 Гбит / с. Ой!

DSC может обеспечить степень сжатия до 3: 1 путем преобразования в 4: 2: 2 или 4: 2: 0 YCgCo и использования дельта-кодирования PCM. Он обеспечивает результат «без визуальных потерь» (или почти такой, в зависимости от того, что вы просматриваете), особенно для видеосигналов (например, фильмов). Используя DSC, HDR 8K 120 Гц внезапно становится жизнеспособным с требованием к полосе пропускания «всего» 42.58 Гбит / с.

И HDMI, и DisplayPort также могут передавать аудиоданные, для чего также требуется полоса пропускания, хотя это мизерный объем по сравнению с видеоданными. DisplayPort и HDMI в настоящее время используют максимум 36,86 Мбит / с для звука или 0,037 Гбит / с, если мы сохраняем те же единицы измерения, что и видео. Более ранние версии каждого стандарта могут использовать еще меньше данных для звука.

Это длинное введение в сложный предмет, но если вы когда-нибудь задавались вопросом, почему простая математика (разрешение * частота обновления * глубина цвета) не соответствует опубликованным спецификациям, то это из-за всех стандартов синхронизации, кодирования, звука и более.Пропускная способность - не единственный фактор, но в целом стандарт с более высокой максимальной пропускной способностью «лучше».

DisplayPort: выбор ПК

(Изображение предоставлено Monoprice)

В настоящее время DisplayPort 1.4 является наиболее функциональной и доступной версией стандарта DisplayPort. Спецификация DisplayPort 2.0 вышла в июне 2019 года, но до сих пор нет ни одной видеокарты или дисплеев, использующих новую версию. Мы думали, что это изменится с запуском AMD Big Navi (он же Navi 2x, он же RDNA 2) и графических процессоров Nvidia Ampere, но оба придерживаются DisplayPort 1.4а. DisplayPort 1. 4 не имеет такой доступной полосы пропускания, как HDMI 2.1, но ее достаточно для до 8K 60 Гц с DPC, а оборудование HDMI 2.1 еще не доступно для ПК.

Одним из преимуществ DisplayPort является то, что переменная частота обновления (VRR) стала частью стандарта, начиная с DisplayPort 1.2a. Нам также нравится прочный разъем DisplayPort (но не mini-DisplayPort), у которого есть крючки, которые защелкиваются на месте, чтобы надежно закрепить кабели. Это мелочь, но мы определенно случайно вытащили больше, чем несколько кабелей HDMI.DisplayPort также может подключать несколько экранов к одному порту через многопотоковую передачу (MST), а сигнал DisplayPort может передаваться через разъем USB Type-C, который также поддерживает MST.

Одна область, в которой возникла некоторая путаница, связана с лицензированием и лицензиатами. DisplayPort должен был быть менее дорогим стандартом (по крайней мере, я помню, как его предлагали в свое время). Но сегодня и HDMI, и DisplayPort имеют различные связанные бренды, товарные знаки и патенты, которые необходимо лицензировать. С различными сопутствующими технологиями, такими как HDCP (защита широкополосного цифрового контента), DSC и др., Компании должны платить роялти за DP, как и HDMI. Текущая ставка составляет 0,20 доллара США за продукт с интерфейсом DisplayPort с ограничением в 7 миллионов долларов в год. HDMI взимает 0,15 доллара за продукт или 0,05 доллара, если логотип HDMI используется в рекламных материалах.

Поскольку стандарт развивался с годами, не все кабели DisplayPort будут работать должным образом на последних скоростях. Оригинальный дисплей 1.0-1.1a разрешена для кабелей RBR (пониженная скорость передачи данных) и HBR (высокая скорость передачи данных), способных обеспечивать пропускную способность данных 5,18 Гбит / с и 8,64 Гбит / с соответственно. DisplayPort 1.2 представил HBR2, удвоил максимальную скорость передачи данных до 17,28 Гбит / с и совместим со стандартными кабелями HBR DisplayPort. HBR3 с DisplayPort 1.3-1.4a снова увеличил скорость до 25,92 Гбит / с и добавил требование о кабелях, сертифицированных DP8K DisplayPort.

Наконец, в DisplayPort 2.0 есть три новых режима передачи: UHBR 10 (сверхвысокая скорость передачи данных), UHBR 13.5 и UHBR 20. Число относится к полосе пропускания каждой полосы, а DisplayPort использует четыре полосы, поэтому UHBR 10 предлагает скорость передачи до 40 Гбит / с, UHBR 13.5 может передавать 54 Гбит / с, а UHBR 20 - пиковую скорость 80 Гбит / с. К счастью, все три стандарта UHBR совместимы с одними и теми же кабелями, сертифицированными DP8K, и используют кодировку 128b / 132b, что означает скорость передачи данных 38,69 Гбит / с, 52,22 Гбит / с и 77,37 Гбит / с.

Официально максимальная длина кабеля DisplayPort составляет до 3 м (9; 8 футов), что является одним из потенциальных недостатков, особенно при использовании бытовой электроники.

При максимальной скорости передачи данных 25,92 Гбит / с DisplayPort 1.4 может обрабатывать 24-битный цвет с разрешением 4K и частотой 98 Гц, а при понижении до 4: 2: 2 YCbCr - до 144 Гц с HDR. Имейте в виду, что мониторы 4K HDR, работающие на частоте 144 Гц, по-прежнему стоят дороже, поэтому геймеры, скорее всего, будут смотреть на что-то вроде дисплея 144 Гц при 1440p. Для этого требуется всего 14,08 Гбит / с для 24-битного цвета или 17,60 Гбит / с для 30-битного HDR, с которыми DP 1.4 может легко справиться.

Если вас интересует контент 8K в будущем, реальность такова, что даже сейчас это можно сделать через DSC и DisplayPort 1.4а, дисплеи и аппаратное обеспечение ПК, необходимое для управления такими дисплеями, обычно не в пределах досягаемости потребительского бюджета. (GeForce RTX 3090 может это изменить, но похоже, что HDMI 2.1 будет подходящим вариантом.) К тому времени, когда 8K станет жизнеспособным разрешением, мы пройдем через еще пару поколений графических процессоров.

HDMI: повсеместная бытовая электроника

(Изображение предоставлено HDMI.org)

Обновления HDMI сохраняют актуальность стандарта более 16 лет. Самые ранние версии HDMI устарели, но более поздние версии имеют увеличенную полосу пропускания и функции.

HDMI 2.0b и более ранние версии в некоторых отношениях «хуже» по сравнению с DisplayPort 1. 4, но если вы не пытаетесь работать с очень высокими разрешениями или частотой обновления, вы, вероятно, не заметите разницы. Полный 24-битный цвет RGB при 4K 60 Гц был доступен с момента выхода HDMI 2.0 в 2013 году, и более высокие разрешения и / или частота обновления возможны с выходом 4: 2: 0 YCbCr - хотя обычно вы не хотите использовать это с Компьютерный текст, так как края могут выглядеть нечеткими.

Для пользователей AMD FreeSync HDMI также поддерживает VRR через расширение AMD с 2.0b, но HDMI 2.1 - это то место, где VRR стал частью официального стандарта. Пока только Nvidia поддерживает HDMI 2.1 VRR на своих графических процессорах Turing и будущих Ampere, которые используются в телевизорах LG OLED 2019 года. Это, вероятно, изменится после выпуска графических процессоров AMD Big Navi, и мы ожидаем полной поддержки HDMI 2.1 и от графических процессоров Nvidia Ampere. Если у вас есть графический процессор Nvidia Turing или более раннего поколения, за пределами определенных сценариев, таких как телевизоры LG, вам, как правило, пока лучше использовать DisplayPort.

Одним из основных преимуществ HDMI является его повсеместное распространение. Миллионы устройств с HDMI были выпущены в 2004 году, когда этот стандарт был еще молод, а теперь он встречается повсюду. В наши дни устройства бытовой электроники, такие как телевизоры, часто включают поддержку трех или более портов HDMI. Более того, телевизоры и оборудование для бытовой электроники уже начали поставлять устройства HDMI 2.1, хотя графические карты для ПК еще не поддерживают полную спецификацию 2.1. (GeForce RTX 3070 и выше имеют как минимум один порт HDMI 2.1.)

Требования к кабелю HDMI со временем менялись, как и DisplayPort. Одним из больших преимуществ является то, что высококачественные кабели HDMI могут иметь длину до 15 м (49,2 фута) - в пять раз длиннее, чем DisplayPort. Это может быть не важно для дисплея, установленного на вашем столе, но определенно может иметь значение для использования в домашнем кинотеатре. Первоначально у HDMI было две категории кабелей: категория 1 или стандартные кабели HDMI предназначены для более низких разрешений и / или более коротких трасс, а кабели HDMI категории 2 или «высокоскоростные» могут обеспечивать разрешение 1080p при 60 Гц и 4K при 30 Гц при длине. до 15м.

Совсем недавно HDMI 2.0 представил кабели «Premium High Speed», сертифицированные на соответствие скорости передачи данных 18 Гбит / с, а HDMI 2.1 создал четвертый класс кабелей, «Ultra High Speed» HDMI, которые могут обрабатывать до 48 Гбит / с. HDMI также обеспечивает маршрутизацию сигналов Ethernet по кабелю HDMI, хотя это редко используется на ПК.

Мы упоминали лицензионные сборы ранее, и хотя в технологии HDMI явно не указывается стоимость, на этом веб-сайте подробно описаны различные лицензионные сборы HDMI по состоянию на 2014 год.Вкратце: для крупного бизнеса, производящего много кабелей или устройств, это 10 000 долларов в год и 0,05 доллара за порт HDMI при условии, что используется HDCP (защита контента высокой четкости), а логотип HDMI отображается в маркетинговых материалах. Другими словами, затраты для конечных пользователей в большинстве случаев легко покрываются - если только какой-нибудь счетчик бобов не упадет из-за крайнего ущемления пенни.

Как и DisplayPort, HDMI также поддерживает HDCP для защиты контента от копирования. Это, естественно, отдельная лицензионная плата (хотя она снижает плату за HDMI).HDMI поддерживает HDCP с самого начала, начиная с HDCP 1.1 и заканчивая HDCP 2.2 с HDMI 2.0. HDCP может вызвать проблемы с более длинными кабелями и, в конечном итоге, раздражает потребителей больше, чем пиратов. В настоящее время можно найти известные приемы / обходные пути для удаления HDCP 2.2 из видеосигналов.

DisplayPort против HDMI: вывод для геймеров

(Изображение предоставлено Shutterstock)

Мы рассмотрели технические детали DisplayPort и HDMI, но какой из них на самом деле лучше для игр? Отчасти это будет зависеть от оборудования, которое у вас уже есть или которое вы собираетесь купить.Оба стандарта способны обеспечить хороший игровой процесс, но если вам нужен отличный игровой процесс для , прямо сейчас DisplayPort 1.4, как правило, лучше, чем HDMI 2.0, HDMI 2.1 технически превосходит DP 1.4, а DisplayPort 2.0 должен превзойти HDMI 2.1. Проблема в том, что вам нужно будет купить телевизор, а не монитор, чтобы получить HDMI 2. 1 прямо сейчас, и мы не уверены, когда оборудование DP 2.0 начнет поставляться (возможно, RTX 40-й серии).

Для геймеров Nvidia лучшим вариантом на данный момент является DisplayPort 1.4 подключение к дисплею G-Sync. Однако, если вы купите новую карту GeForce RTX 30-й серии, HDMI 2.1 может быть лучше (и, вероятно, он потребуется, если вы захотите подключить свой компьютер к телевизору). Опять же, единственные дисплеи, совместимые с G-Sync, теперь с HDMI 2.1 - это телевизоры. Если вы не планируете играть на большом экране в гостиной, вам лучше использовать DisplayPort прямо сейчас. Ampere поддерживает HDMI 2.1, но придерживается DP 1.4, и мониторы G-Sync для ПК, вероятно, по-прежнему будут отдавать предпочтение DisplayPort.

У геймеров AMD может быть еще несколько вариантов, поскольку доступны недорогие мониторы FreeSync с HDMI.Однако DisplayPort по-прежнему является предпочтительным стандартом для мониторов ПК. Легче найти дисплей, который может отображать 144 Гц через DisplayPort с FreeSync, где многие дисплеи HDMI FreeSync работают только с более низким разрешением или частотой обновления. Между тем HDMI 2.1 поддерживается только на последних графических процессорах серии RX 6000, но поддержка DisplayPort 2.0, по-видимому, не появится как минимум для еще одного поколения графических процессоров.

Что делать, если у вас уже есть монитор, на котором не работает с более высокой частотой обновления или не имеет возможности G-Sync или FreeSync, и у него есть входы HDMI и DisplayPort? Предполагая, что ваша видеокарта также поддерживает оба соединения (и, вероятно, так и есть, если это карта, сделанная за последние пять лет), во многих случаях выбор соединения не имеет большого значения.

2560x1440 при фиксированной частоте обновления 144 Гц и 24-битном цвете отлично работает с DisplayPort 1.2 или выше, а также с HDMI 2.0 или выше. Все, что ниже, также будет работать без проблем с любым типом подключения. Единственное предостережение заключается в том, что иногда для подключения HDMI на мониторе по умолчанию используется ограниченный диапазон RGB, но вы можете исправить это в параметрах дисплея AMD или Nvidia. (Это связано с тем, что в старых телевизионных стандартах использовался ограниченный цветовой диапазон, и некоторые современные дисплеи все еще считают это хорошей идеей.Новости: это не так.)

Другие варианты использования также могут подтолкнуть вас к DisplayPort, например, если вы хотите использовать MST для последовательного подключения нескольких дисплеев к одному порту. Это не очень распространенный сценарий, но DisplayPort делает это возможным. С другой стороны, домашний кинотеатр по-прежнему предпочитает HDMI, а дополнительный канал может улучшить универсальную удаленную совместимость. Если вы подключаете свой компьютер к телевизору, обычно требуется HDMI, поскольку не так много телевизоров с входом DisplayPort (BFGD, такие как HP Omen X, являются одним из немногих - очень дорогих! - исключений).

В конечном итоге, несмотря на то, что у DisplayPort есть технические преимущества и некоторые функции HDMI, которые могут сделать его лучшим выбором для использования в бытовой электронике, эти два стандарта в конечном итоге пересекаются во многих областях. Группа стандартов VESA, отвечающая за DisplayPort, следит за ростом использования ПК, в то время как HDMI определяется консорциумом бытовой электроники и в первую очередь думает о телевизорах. Но DisplayPort и HDMI имеют аналогичные возможности. Вы можете делать 4K с частотой 60 Гц в обоих стандартах без DSC, поэтому только 8K или 4K при частоте обновления выше 60 Гц, где вы фактически сталкиваетесь с ограничениями на последних графических процессорах.

HDMI против DisplayPort против DVI против VGA против USB-C: объяснение каждого подключения и получение 144 Гц

Большинство мониторов будут иметь ряд доступных входов, и ваш компьютер или ноутбук также будут использовать разные выходы, поэтому это может быть сложно чтобы решить, какое соединение использовать лучше всего.

В большинстве случаев вы можете обойтись без использования того кабеля, который у вас есть, и того, что работает, но если у вас есть более конкретные потребности, такие как передача звука, отображение более высокого разрешения или вывод более высокой частоты обновления для игр, вы Вам нужно будет более разборчиво подходить к выбору кабеля.

Ниже мы описываем различные типы подключений и предлагаем различные сценарии использования, которые помогут вам принять решение. Мы также расскажем, какое соединение и кабель лучше всего выбрать для 144 Гц и других дисплеев с более высокой частотой обновления.

Вот краткое описание типов подключения:

  • HDMI: Аудио и видеосигнал, лучше всего подходит для подключения ТВ к ПК
  • DVI: Только видео, идеально подходит для старых систем или для 144 Гц при 1080p
  • DisplayPort (DP): Лучший разъем для аудио- и видеосигнала, может передавать 144 Гц до 4K.
  • VGA: Старый, устаревший видеоразъем.Используется только тогда, когда ничего другого нет.
  • USB Type-C: Новейший разъем для аудио, видео, данных и питания. Лучшее соединение для ноутбуков и мобильных устройств

HDMI: лучшее соединение телевизора с ПК

HDMI, или «Мультимедийный интерфейс высокой четкости», если использовать его полное название, является одним из наиболее распространенных видеоподключений. Вы, вероятно, встречали это на своем телевизоре, телевизионных приставках, планшетах, ноутбуках и игровых консолях.

HDMI уникален среди множества вариантов подключения тем, что может передавать как несжатое видео, так и несжатый звук.Вот почему это соединение стало предпочтительным для большинства мультимедийных устройств, поскольку это решение с одним кабелем.

Другие преимущества HDMI включают такие функции, как HDMI-CEC (HDMI Consumer Electronics Control), который позволяет управлять множеством устройств с одного пульта ДУ. Например, подключите звуковую панель к телевизору через порт, совместимый с HDMI-CEC, и звуковая панель может включаться и выключаться вместе с телевизором и управляться одним пультом дистанционного управления.

HDMI претерпел множество изменений с момента его создания в 2002 году.Его наиболее распространенная версия, используемая в настоящее время в большинстве потребительских устройств, - это 1.4, но сейчас все более заметной становится более новая, более интересная спецификация 2.0. Основное различие между спецификациями 1.4 и 2.0 связано с доступной пропускной способностью. HDMI 1.4 имеет максимальную пропускную способность 10,2 Гбит / с, тогда как HDMI 2.0 достигает максимальной скорости 18 Гбит / с.

Причина, по которой пропускная способность становится важной, связана с появлением контента 4K. Из-за ограниченной пропускной способности HDMI 1.4 при разрешении 4K (3840 x 2160) было возможно только 24 кадра в секунду.Теперь, благодаря дополнительной пропускной способности, доступной в спецификации 2.0, возможна скорость до 60 кадров в секунду при разрешении 4K. Это также позволяет просматривать 144 Гц в разрешении 1080p (1920 x 1080) через соединение HDMI 2.0.

Глубина цвета также является еще одной областью, в которой новая спецификация HDMI 2 получает некоторые преимущества. В то время как 1.4 был ограничен 8-битным цветом, HDMI 2 имел 10-битный или 12-битный доступный. Это важно, когда контент с расширенным динамическим диапазоном (HDR) становится более доступным.

HDR можно описать как соотношение между самыми светлыми и самыми темными частями изображения.Обычно при стандартном динамическом диапазоне вы теряете детали на обоих концах светового спектра. Экспонируйте сцену для деталей в тенях, и вы получите размытые блики, или экспонируйте для светлых участков, и вы потеряете детали в тенях. HDR обеспечивает больший диапазон деталей во всем спектре света.

Вы, наверное, уже сталкивались с HDR в фотографии. Большинство смартфонов теперь имеют режим HDR, в котором они, по сути, делают множество изображений с разной экспозицией и комбинируют их. Поскольку HDR стал частью стандарта Ultra HD, вы можете ожидать, что больше контента Ultra HD Blu-ray воспользуется преимуществами.Такие инструменты, как Amazon и Netflix для потоковой передачи HDR-контента.

Чаще всего, если вы подключаете что-то к телевизору, HDMI будет вашим лучшим и, скорее всего, единственным вариантом. Большинство мониторов ПК также имеют вход HDMI. Хорошая новость, когда речь идет о 1.4 по сравнению с 2, заключается в том, что вам не нужно спешить и покупать новые кабели. Чтобы воспользоваться преимуществами спецификации 2.0, вам просто нужно, чтобы оба устройства на каждом конце кабеля были 2-совместимыми. Подойдет любой кабель HDMI, и мы уже убедились, что в качестве кабеля HDMI нет никакой разницы.

Следует обратить внимание на разные размеры подключения HDMI. Есть не только полноразмерный HDMI (тип A), но вы также можете встретить мини-HDMI (тип B) и микро-HDMI (тип C). Они обычно встречаются на портативных устройствах, таких как планшеты, видеокамеры и экшн-камеры, где требуются их физически меньшие соединения. Вы можете купить кабели HDMI-mini-HDMI / HDMI-Micro-HDMI или купить адаптеры mini / micro-HDMI, чтобы использовать полноразмерные кабели HDMI.

Не относится к самому кабелю HDMI, но вместо этого соединение HDMI на вашем устройстве или телевизоре называется HDCP или «Защита широкополосного цифрового содержимого», если использовать его полное название. Последней версией HDCP является HDCP 2.2, которая необходима для контента 4K. HDCP по сути мешает вам подключать воспроизводящее устройство, такое как проигрыватель Blu-ray, к записывающему устройству для создания копий. Такая защита от копирования существует уже несколько десятилетий.

Скорее всего, вы обнаружите, что ваш новый телевизор Ultra HD / 4K поддерживает HDCP 2.2 на порт HDMI, но не всегда для всех. Некоторые модели будут поддерживать только HDCP 2.2 для входов HDMI 1 и HDMI 2, поэтому, если вы подключаете блестящий новый проигрыватель Blu-ray Ultra HD, такой как Panasonic DMP-UB900 или Samsung UBD-K8500, обязательно используйте правильный Вход HDMI.

ЧИТАЙТЕ СЛЕДУЮЩИЙ: В чем разница между WQHD, QHD, 2K, 4K и UHD?

DisplayPort: 4K при 144 Гц с аудио и видео возможностями

Пока HDMI 2.0 не стал стандартом, DisplayPort превосходил его, когда дело касалось высоких разрешений.DisplayPort 1.2 уже давно может передавать видео с разрешением 3840 x 2160 со скоростью 60 кадров в секунду (или частотой обновления 60 Гц) и в настоящее время является наиболее распространенной спецификацией DisplayPort на большинстве потребительских мониторов и устройств. Это имеет пропускную способность 17,28 Гбит / с.

Новые версии 1.3 и 1.4, обе имеют максимальную скорость передачи данных 25,92 Гбит / с, становятся все более доступными. Благодаря расширенным возможностям полосы пропускания он открывает шлюзы для более высоких разрешений, таких как 7680 x 4320 (8K).

DisplayPort 1-1.1a может выводить 144 Гц при 1080p, в то время как 1.2-1.2a может выводить 1440p при 144 Гц, 1.3 выводит до 120 Гц при 4K и 1.4 может выводить 144 Гц при 4K с использованием сжатия потока дисплея (DSC).

Основным преимуществом DisplayPort является возможность вывода на несколько дисплеев через многопотоковую передачу (MST). Вы можете сделать это путем последовательного подключения совместимых мониторов через DisplayPort или путем подключения разветвителя DisplayPort MST к одному выходу DisplayPort на вашем ПК или ноутбуке. Вы должны работать в рамках ограничений пропускной способности какой бы то ни было спецификации DisplayPort, которую вы используете, например, два монитора 1920 x 1080 на 1.2 или два дисплея 3840 x 2160 по спецификации DisplayPort 1.3+. Таким образом, DisplayPort часто является отличным выбором для тех, кто хочет использовать несколько мониторов.

DisplayPort также имеет преимущества в том, что касается частоты обновления экрана с помощью AMD Adaptive-Sync / FreeSync и Nvidia G-Sync. Это то, что обе компании решили использовать для своей графической реализации. По сути, это помогает уменьшить разрыв изображения на экране, что представляет особый интерес для геймеров. На момент обновления этой статьи это также единственный способ запустить Nvidia G-sync на мониторе AMD FreeSync.Об этом подробнее здесь.

DVI: 144 Гц при 1080p

DVI означает «цифровой визуальный интерфейс» и является еще одним распространенным соединением, которое можно найти на мониторах ПК. Все может немного запутаться, если учесть, что существует три разных типа DVI. Есть DVI-A (аналоговый сигнал), DVI-D (цифровой сигнал) и DVI-I (интегрированный аналоговый и цифровой сигнал). Более того, DVI-D и DVI-I имеют одноканальные и двухканальные версии. В настоящее время DVI-A встречается очень редко, так как он не лучше VGA.

Различия между одноканальным и двухканальным подключением связаны с пропускной способностью кабеля. Одноканальный кабель DVI-D или DVI-I может передавать 3,96 Гбит / с, что соответствует максимальному разрешению 1920 x 1200 пикселей. С другой стороны, Dual-link физически имеет дополнительные контакты на разъемах, что обеспечивает максимальную пропускную способность 7,92 Гбит / с и разрешение 2560 x 1600. Хотя DVI по-прежнему является распространенным соединением, он устаревает, поэтому, если вы хотите выводить изображение с очень высоким разрешением, вам придется использовать вместо него HDMI или DisplayPort.

С другой стороны, DVI-D может выводить частоту обновления 144 Гц при разрешении 1080p.

VGA (D-SUB): устаревшее кабельное соединение

VGA является самым старым из соединений, описанных в этой статье. Он существует уже несколько десятилетий, еще во времена толстых и тяжелых мониторов с электронно-лучевой трубкой прошлого. VGA расшифровывается как Video Graphics Array, но также может называться «RGB-соединение» или «D-sub». В то время как VGA может технически выводить изображение с разрешением 1920 x 1080, проблема в том, что это аналоговое соединение, поэтому, когда вы увеличиваете разрешение, вы получаете деградацию изображения по мере преобразования сигнала из аналогового в цифровой.Если в этом нет крайней необходимости, используйте одно из других соединений вместо VGA.

USB-C: лучшее соединение с ноутбуком

С выпуском MacBook 2016 года Apple вытеснила лодку и заменила все соединения своего ноутбука на разъем USB Type-C. USB Type-C все чаще используется в мониторах, таких как Philips Brilliance 258B6QUEB, который мы рассмотрели, с входом USB Type-C, что делает его идеальным компаньоном для MacBook 2016 года.

Что действительно делает разъем USC Type-C популярным, так это его полностью реверсивный разъем, кроссплатформенная совместимость (с новыми смартфонами, планшетами, ноутбуками и компьютерами) и его способность не только выводить видео, но и передавать аудио, данные. и мощность.Это делает его чрезвычайно универсальным видеокабелем, и мы ожидаем, что в ближайшие годы его будут использовать еще больше.

Как объединить HDMI, DisplayPort, DVI, USB-C и VGA

Большинство материнских плат и выделенных графических карт имеют несколько выходов. Вы можете использовать их комбинацию для вывода на несколько мониторов. Поэтому, если у вас есть выходы HDMI и DVI, подключите один монитор через HDMI, а другой через DVI. Как упоминалось выше, если вы используете DisplayPort и ваша видеокарта или устройство поддерживает многопоточную передачу, вы также можете последовательно подключить мониторы DisplayPort и USB-C.

Если вы хотите объединить графические выходы материнской платы и выделенной видеокарты, это возможно с некоторыми процессорами Intel. При этом используется режим «гибридного нескольких мониторов», но он будет зависеть от набора микросхем и, возможно, используемой материнской платы. Вам также может потребоваться обновить BIOS, чтобы он заработал. Intel перечисляет следующие наборы микросхем как совместимые в этом гибридном режиме: Поддержка гибридных нескольких мониторов официально поддерживается драйверами встроенного графического адаптера Intel для систем, использующих наборы микросхем Intel Q45 / G41 / G45 и GM45 / GL40 / GS45 или более поздние версии.

Как получить 144 Гц: Какой кабель нужен для 144 Гц?

Кратко:

  • Выберите DisplayPort для 144 Гц до 4K - поддерживает аудио и видео
  • Выберите DVI , если DisplayPort недоступен - поддерживает только видео
  • Выберите HDMI 2 если DisplayPort недоступен или вам требуется звук с частотой более 144 Гц (поскольку DVI не поддерживает звук)

Тем из нас, кто играет, вам может быть интересно, какой кабель лучше всего использовать для достижения частоты обновления 144 Гц.Вы можете использовать различные кабели, но вам следует обратить особое внимание на версию вашего выходного порта и версию вашего монитора.

Чтобы получить 144 Гц, в идеале вы должны использовать DisplayPort, так как он самый мощный из всех. Здесь DisplayPort 1.0-1.1a может выводить 144 Гц при 1080p, в то время как 1.2-1.2a может выводить 1440p при 144 Гц, 1.3 выводит до 120 Гц при 4K и 1.4 может выводить 144 Гц при 4K с использованием сжатия потока дисплея (DSC). Это лучшее соединение для отображения 144 Гц.

Однако некоторые старые видеокарты и старые мониторы не имеют выхода или входа DisplayPort, но вместо этого имеют DVI и HDMI.К счастью, они поддерживают 144 Гц, но вам нужно опасаться версии и разрешения, которое вы хотите выводить.

Если вы хотите получить 144 Гц при 1080p из порта HDMI, вам необходимо убедиться, что у вас есть доступ к порту HDMI 2.0 как на вашем мониторе, так и на видеокарте. Если ваша видеокарта или монитор относительно старые, скорее всего, вы используете версию 1.4 или ниже, где максимальная частота обновления составляет 120 Гц при разрешении 1080p. Здесь пригодится DVI, так как он может достигать 144 Гц при 1080p.

Независимо от того, какое соединение вы выберете, вам нужно убедиться, что вы зашли в настройки монитора (OSD), чтобы установить версию DP на 1.2 (или выше) или HDMI 2.0 (или выше), и, наконец, проверить настройки вашего графического процессора настроены более высокая частота обновления.

HDMI или DisplayPort: что мне использовать для монитора компьютера?

Какой монитор подходит для вашего компьютера? Перед покупкой необходимо учитывать множество факторов, но наиболее важным из них является доступность портов. Разные порты имеют разные возможности и совместимость, поэтому взгляните на заднюю часть своего ПК, чтобы увидеть, с чем вы работаете.

Если вы хотите подключить новый монитор к своему игровому компьютеру, вы, вероятно, заметите два порта, которые выглядят очень похожими. На выбор будут порты HDMI и DisplayPort, но в чем разница между ними и действительно ли важно, какой из них вы используете?

Ответ, как всегда, «зависит от обстоятельств». Что ты хочешь делать? Например, у вас будут разные потребности в зависимости от того, играете ли вы, редактируете фотографии или просто хотите подключить свой Mac к чему-то, что работает.

Даже если ваш монитор поддерживает оба подключения, он может поддерживать только определенные версии каждого из них, что определяет, какое разрешение, частоту обновления и другие функции он может обрабатывать. Вот что вам нужно знать.


Подключение с помощью HDMI

Давайте начнем с разговора о HDMI, стандарте, с которым вы, вероятно, наиболее знакомы. HDMI чаще всего используется в телевизорах, отправляя видео- и аудиосигналы высокой четкости по одному кабелю для простой и чистой настройки. Было несколько версий HDMI, каждая из которых улучшала предыдущую.На современных мониторах вы найдете любую комбинацию следующих портов:

  • HDMI 1.4: Поддерживает до 4K (4096 на 2160) при 24 Гц, 4K (3840 на 2160) при 30 Гц или 1080p при 120 Гц.

  • HDMI 2.0: Поддерживает до 4K при 60 Гц, и более поздние версии (HDMI 2.0a и 2.0b) включают поддержку HDR

  • HDMI 2.1: Также поддерживает разрешение до 10K при 120 Гц как улучшенный HDR с динамическими метаданными и улучшенным возвратным аудиоканалом (eARC), который позволяет отправлять звук Dolby Atmos и DTS: X с дисплея на приемник.Он также включает в себя переменную частоту обновления (VRR), такую ​​как FreeSync в стандарте, хотя существует множество мониторов HDMI 2.0, которые также поддерживают эту функцию.

Это несколько упрощенное объяснение каждой версии HDMI, поскольку в каждом стандарте есть другие улучшения функций, но это то, о чем будет заботиться большинство пользователей ПК.

Если вы хотите в полной мере воспользоваться этими характеристиками, вам также понадобится кабель HDMI с правильной полосой пропускания. Например, если вы используете 4K с частотой 60 Гц с HDR, вам понадобится кабель с маркировкой Premium High Speed ​​или 18 Гбит / с (или лучше).Для 8K при высокой частоте обновления вам может потребоваться еще большая пропускная способность, поэтому проверьте описание и отзывы о любом кабеле, который вы планируете купить.

Кабели с более низкими характеристиками могут по-прежнему работать при определенных обстоятельствах, но могут быть привередливыми, добавляя «снега» к изображению или неправильно направляя объемный звук. Если у вас возникнут проблемы, проверьте кабель - вы можете обнаружить, что он не готов к затуханию.

В дополнение к вышесказанному, все современные порты HDMI должны поддерживать технологию AMD FreeSync, которая устраняет разрыв экрана в играх, согласовывая частоту обновления монитора с выходной частотой кадров вашей видеокарты (с более новыми версиями HDMI, поддерживающими FreeSync с более высокой частотой обновления).Однако аналогичная технология Nvidia G-Sync не всегда работает через HDMI - на многих мониторах используется только DisplayPort.


Подключение с помощью DisplayPort

DisplayPort похож на HDMI, но это разъем, более распространенный на ПК, чем на телевизорах. Он по-прежнему поддерживает видео высокой четкости и (во многих случаях) аудио, но его стандарты немного другие. На современных мониторах вы, вероятно, найдете любое из следующего:

  • DisplayPort 1.2: Поддерживает до 4K при 60 Гц, около 1.2a также могут поддерживать AMD FreeSync

  • DisplayPort 1.3: Поддерживает до 4K при 120 Гц или 8K при 30 Гц

  • DisplayPort 1.4: Поддерживает до 8K при 60 Гц и HDR

  • DisplayPort (в настоящее время намечено на конец 2020 года): Поддерживает 16K с HDR при 60 Гц и 10K без HDR при 80 Гц

При покупке кабеля DisplayPort я рекомендую выбрать один из списка сертифицированных кабелей DisplayPort, чтобы убедиться, что он работает так, как рекламируется.

Кроме того, DisplayPort имеет несколько других полезных функций. Во-первых, он поддерживает AMD FreeSync и Nvidia G-Sync, поэтому вы можете наслаждаться игрой без разрывов, независимо от того, какую карту вы используете (если, конечно, ваш монитор поддерживает эту технологию).

Вы также можете управлять несколькими мониторами через одно соединение DisplayPort, вместо того, чтобы использовать несколько портов, что удобно. Ноутбуки могут даже отправлять сигналы DisplayPort через порт USB-C. Многие кабели DisplayPort также имеют зажимы, чтобы надежно удерживать их в мониторе, что является одновременно и плюсом, и минусом, потому что иногда бывает сложно вытащить их!

Дело не только в технических характеристиках, у каждого кабеля есть свое место.Если у вас есть выбор между DisplayPort 1.4 и HDMI 2.0, DisplayPort будет лучшим вариантом. В других случаях, если монитор дает вам выбор только между HDMI 2.0 и DisplayPort 1.2 - как это делает этот дисплей Pixio - HDMI может быть подходящим вариантом для поддержки HDR, если все ваши устройства поддерживают рассматриваемую версию HDMI.

И последнее: какой порт вы выберете, зависит как от возможностей вашего монитора, так и от видеокарты. Если вы хотите использовать функции HDMI 2.1, например, вам понадобится монитор с портом HDMI 2.1 и видеокарта с портом HDMI 2.1 - если на одном из них работает HDMI 2.0, вы не сможете воспользоваться этими новыми функциями. Поэтому перед покупкой кабеля проверьте каждое звено в цепи, чтобы выбрать лучшую комбинацию для оптимальной производительности.

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности. Вы можете отказаться от подписки на информационные бюллетени в любое время.

A Руководство по видеокабелям и входам на компьютерных мониторах

Внимательно рассмотрим интерфейсы видеовхода, используемые в ЖК-мониторах. С появлением интерфейсов нового поколения все больше ЖК-мониторов имеют несколько различных интерфейсов. Качество изображения и простота использования, вероятно, будут зависеть от того, насколько хорошо пользователь знает и использует уникальные характеристики каждого интерфейса при подключении соответствующих устройств.

Примечание. Ниже приводится перевод с японского языка "IT Media LCD Display Course II, Part 2", опубликованного 16 декабря 2008 г.Copyright 2011 ITmedia Inc. Информация о Mini DisplayPort была добавлена ​​к английскому переводу.

ЖК-мониторы оснащены широким набором интерфейсов видеовхода

В связи со спросом на мониторы с более высоким разрешением и увеличением количества устройств с высоким разрешением, типы интерфейсов видеовхода (далее «интерфейсы»), встречающиеся в ЖК-мониторах, продолжают расти. Скорее всего, значительное количество пользователей, сталкивающихся с ЖК-мониторами, включающими системы с несколькими входами, задаются вопросом, что подключать к какому терминалу.В этой статье мы обсудим один за другим основные используемые сегодня интерфейсы. Но сначала давайте сделаем обзор доступных типов интерфейсов.

Входные клеммы монитора FlexScan EV3237

Интерфейсы для ЖК-мониторов, предназначенные для использования с ПК, можно разделить на две категории: аналоговые интерфейсы, унаследованные со времен ЭЛТ-мониторов и цифровые интерфейсы, разработанные совсем недавно.Аналоговый интерфейс включает в себя дополнительные этапы преобразования цифровых сигналов в ПК в аналоговые сигналы для вывода и преобразования этих аналоговых сигналов обратно в цифровую форму с помощью ЖК-монитора, принимающего сигнал. Эта серия действий может ухудшить качество изображения. (Качество изображения также зависит от качества маршрута, используемого при преобразовании из аналогового в цифровой.) Цифровой интерфейс обеспечивает превосходное качество изображения, поскольку он передает цифровые сигналы без преобразования или модификации.

Интерфейсы ЖК-мониторов также можно сгруппировать по различиям в подключаемых устройствах. Основные категории здесь - это входы от ПК и входы от аудио-видео (AV) устройств. Вход ПК обычно включает один из следующих пяти типов интерфейса: D-Sub для аналоговых подключений; DVI-D для цифровых подключений; DVI-I, совместимый как с аналоговым, так и с цифровым подключением; а также HDMI и DisplayPort, представляющие новое поколение интерфейсов для цифровых подключений. Другие более современные адаптеры вводят и выводят сигналы RGB ПК и ЖК-мониторы, используя USB в качестве интерфейса ввода видео.

Основными входными интерфейсами AV являются композитное видео, S-Video, компонентное видео, D1-5 и HDMI. Все они, кроме нового стандарта HDMI, используют аналоговые соединения. Как и в случае входа ПК, цифровое соединение HDMI обычно обеспечивает лучшее качество изображения для входа AV, чем различные интерфейсы аналогового соединения.

Стоит отметить, что, хотя HDMI был разработан для использования с входом и выходом AV, стандарт также поддерживает вход и выход ПК.ЖК-мониторы с портами HDMI включают некоторые, которые официально поддерживают ввод с ПК, а другие - независимо от того, могут ли они отображать ввод с ПК - официально не поддерживают ввод с ПК.

D-Sub и DVI: стандартные интерфейсы для ПК использовать

D-Sub и DVI - современные стандартные интерфейсы в среде ПК.

Официально известный как D-Sub в миниатюре, D-Sub не предназначен исключительно для демонстрационного использования. Он также используется для последовательного порта, параллельного порта, SCSI и других разъемов, причем количество контактов разъема зависит от цели использования.Однако эти стандарты разъемов сейчас редко, если вообще когда-либо, встречаются в ПК для личного использования общего назначения, большинство таких приложений перекочевали на USB.

При использовании в качестве интерфейса монитора порт D-Sub также известен как порт VGA, стандарт аналогового подключения, который существует уже некоторое время. Разъем представляет собой разъем DE-15 с 15 контактами в три ряда, часто называемый 15-контактным разъемом mini-D-Sub или 15-контактным разъемом D-Sub. (В некоторых разъемах отсутствуют неиспользуемые контакты.) D-Sub в настоящее время является наиболее широко используемым интерфейсом монитора, совместимым с очень большим количеством ПК и ЖК-мониторов.

Гнездовой соединитель D-Sub (фото слева), установленный на стороне монитора, и штекерный соединитель D-Sub (центральное фото) со стороны кабеля. Кабель D-Sub имеет винт на каждом конце разъема, который можно повернуть вручную, чтобы предотвратить непреднамеренное отключение (фото справа).

Стандарт цифрового визуального интерфейса (DVI) использует один из трех типов разъемов: DVI-D для цифрового подключения; DVI-A для аналогового подключения; и DVI-I, совместимый как с цифровыми, так и с аналоговыми подключениями.Разъем DVI-A для аналогового использования не используется повсеместно и может не приниматься во внимание при выборе мониторов.

Имейте в виду, что существует два основных типа цифровых подключений DVI-D: одноканальное и двухканальное. Для одноканального подключения DVI-D максимальное отображаемое разрешение составляет 1920 × 1200 пикселей (WUXGA). Для более высоких разрешений (например, 2560 × 1600 пикселей) требуется двухканальное соединение DVI-D, обеспечивающее вдвое большую пропускную способность по сравнению с одноканальным DVI-D (7.4 Гб / сек или выше). Чтобы использовать двухканальное соединение DVI-D, вход DVI-D на стороне ЖК-монитора, выход DVI-D на стороне ПК и кабель DVI-D должны быть совместимы с двухканальным DVI-D. стандарт.

DVI-I, другой стандарт DVI, может использоваться как с цифровыми, так и с аналоговыми соединениями, в зависимости от используемого кабеля монитора. Поскольку аналоговый сигнал DVI-I совместим со стандартом D-Sub, аналоговое соединение может быть выполнено с помощью кабеля монитора с разъемом D-Sub на одном конце и разъемом DVI-I на другом.В зависимости от кабеля и разъемов на стороне ПК и на стороне ЖК-монитора также возможно использование адаптера для подключения разъема DVI-I к разъему D-Sub.

Гнездовой разъем DVI-D, установленный на стороне монитора (фото слева), и одинарный (18-контактный) штекерный разъем DVI-D, установленный на кабеле (центральное фото). Как и кабели D-Sub, кабель DVI-D можно закрепить на месте, повернув винты на обоих концах разъема (фото справа).
Расположение выводов определяет тип разъема DVI. Слева - двухканальный (24-контактный) разъем DVI-D; справа - разъем DVI-A (17-контактный).
Слева - одноканальный (23-контактный) разъем DVI-I; справа - двухканальный (29-контактный) разъем DVI-I.

Кабели монитора с разъемами DVI-I на обоих концах были доступны в одно время.Сегодня это редкость, поскольку такая конфигурация затрудняла определение того, было ли соединение цифровым или аналоговым, и часто вызывала проблемы с подключением. Наличие разъемов DVI-I как на стороне ПК, так и на стороне ЖК-монитора может привести к путанице. В таких случаях идеальной конфигурацией является цифровое соединение с помощью кабеля DVI-D.

Три примера цифрового интерфейса нового поколения

В качестве новейших цифровых интерфейсов большое внимание привлекли мультимедийный интерфейс высокой четкости (HDMI), DisplayPort и Mini DisplayPort.Все стандарты предлагают возможность передачи аудио- и видеосигналов в цифровом виде по одному кабелю; все предлагают легкое присоединение и снятие кабеля.

По форме разъемы HDMI, DisplayPort и Mini DisplayPort напоминают разъем USB серии A (на стороне USB-хоста, например ПК). В разъемах отсутствуют винты, что позволяет легко вставлять и извлекать кабели. (Недостаток: это облегчает отсоединение кабельного соединения, если за кабель цепляется рука или нога.)

Слева - гнездовой разъем HDMI (тип A); посередине - гнездовой разъем DisplayPort; справа - гнездовой разъем Mini DisplayPort. Разъем HDMI имеет 19 контактов. Разъемы DisplayPort и Mini DisplayPort имеют 20 контактов и асимметричный (слева направо) разъем. (Стандарт HDMI также определяет 29-контактный разъем типа B, совместимый с разрешениями, превышающими 1080p.)

Стандарты HDMI, DisplayPort и Mini DisplayPort также совместимы с системой защиты широкополосного цифрового контента (HDCP).Технология, предназначенная для защиты авторских прав на цифровой контент, HDCP позволяет авторизовать как устройства вывода, так и устройства ввода перед отображением видео.

Еще одна особенность заключается в том, что видеосигналы HDMI, DisplayPort и Mini DisplayPort можно преобразовывать туда и обратно с помощью стандарта DVI-D, цифрового интерфейса ПК. Используя соответствующий переходник или кабель, мы можем выводить видео через разъемы DVI-D, HDMI, DisplayPort и Mini DisplayPort и вводить их в любой из этих вариантов.Однако в настоящее время эта реализация кажется несовершенной: в некоторых случаях устройства ввода и вывода не полностью совместимы (т.е. видео не отображается).

В то время как HDMI, DisplayPort и Mini DisplayPort могут передавать как аудио, так и видео по одному кабелю, DVI-D может передавать только видео и требует отдельных портов ввода / вывода и кабелей для звука. По этой причине при преобразовании между стандартами DVI-D и HDMI, DisplayPort или Mini DisplayPort по одному кабелю можно передавать только видео.(Некоторые продукты могут передавать звук со стороны DVI через адаптер преобразования.)

Давайте подробнее рассмотрим технологии HDMI и DisplayPort.

HDMI, новый стандарт цифровых интерфейсов, совместимый с видео высокой четкости

Теперь стандартный интерфейс для устройств (в первую очередь для телевизоров и рекордеров), HDMI был создан в декабре 2002 года компаниями Sony, Toshiba, Thomson Multimedia, Panasonic (ранее Matsushita), Hitachi и Philips во главе с Silicon Image.Видеосигналы HDMI основаны на стандарте DVI-D, цифровом интерфейсе RGB, используемом в ПК, к которому были добавлены функции передачи звука и управления цифровыми правами (DRM). HDMI был предназначен в основном для использования в качестве цифрового видео- и аудиоинтерфейса для домашней электроники и AV-оборудования.

Гнездовой разъем HDMI (тип A) (фото слева) и штекерный соединитель (центральное фото). Компактный кабель HDMI легко подключается и отключается, как и кабель USB (фото справа).Кабели HDMI бывают двух типов: стандартные (категория 1), обозначающие те, которые прошли 74,25 МГц в тестах скорости передачи, и высокоскоростные (категория 2), обозначающие сертифицированные для 340 МГц. При использовании сигналов высокой четкости, например 1440p, рекомендуется использовать высокоскоростной кабель.

В дискуссиях о HDMI неизбежно возникает тема функциональных различий между версиями стандарта HDMI. В таблице ниже приведены основные различия.Существуют значительные различия в функциях, реализованных между версиями HDMI до версии 1.2a и HDMI версии 1.3 и выше.

Поскольку версии HDMI обратно совместимы, мы все еще можем вводить и выводить видео и аудио, если сторона вывода совместима с версией 1.3 или выше, а сторона ввода - с версией 1.2a или ниже. Однако, если устройство вывода использует функции, реализованные в версии 1.3 или выше, эти функции будут отменены на устройствах ввода, соответствующих версии 1.2а или более ранней версии.

Между прочим, хотя HDMI 1.3 включает в себя такие стандарты, как стандарт широкой цветовой гаммы xvYCC и Deep Color, которые могут обрабатывать данные о цвете с более чем 24 битами, эти спецификации являются факультативными. Номер версии, такой как 1.3, - это просто номер применимых технических характеристик; производители могут выбирать, какие функции включать, в зависимости от конкретного продукта. По этой причине даже продукт, рекламируемый как совместимый с HDMI 1.3a, может не поддерживать все функции, поддерживаемые HDMI 1.3а.

Нажмите для увеличения
  1. 1 Consumer Electronics Control (CEC): сигнал, используемый для функций управления между устройствами, подключенными через HDMI; используется в таких технологиях, как Aquos Familink от Sharp, Regzalink от Toshiba и Viera Link от Panasonic.
  2. 2 Lip Sync: функция, которая автоматически синхронизирует аудио- и видеосигналы.

Нажмите для увеличения

DisplayPort, новейший интерфейс и конкурент HDMI в качестве преемника DVI

Официально утвержденный в мае 2006 года стандарт DisplayPort - это новый стандарт, выпущенный в мае 2005 года Ассоциацией стандартов видеоэлектроники США (VESA), отраслевой организацией, устанавливающей стандарты для интерфейсов, связанных с ПК. Как видеоинтерфейс, продвигаемый VESA, группой, состоящей в основном из производителей ПК и мониторов, он разработан, чтобы заменить стандарты DVI и D-Sub в качестве интерфейса для ПК.Однако нет причин, по которым его нельзя использовать и в AV-оборудовании.

Разъемы DisplayPort «мама» (фото слева) и «папа» (в центре). Хотя кабель DisplayPort похож на кабель HDMI, у него есть два крючка в верхней части разъема, чтобы его было сложнее случайно отсоединить (фото справа).

С максимальной скоростью передачи 10,8 Гбит / с, совместимостью с разрешениями до 2560 × 2048 пикселей или выше, глубиной цвета 48 бит (16 бит на цвет RGB) и максимальной частотой обновления 120 Гц (120 кадров в секунду), его основная Характеристики видеоинтерфейса близки к характеристикам HDMI.Однако, в отличие от HDMI, который передает данные для видеосигналов RGB и сигналов синхронизации отдельно, он отправляет все видео и аудио на целевое устройство через последовательное соединение, разделенное на микропакеты, называемые блоками передачи.

Поскольку DisplayPort представляет собой последовательный интерфейс, такой как PCI Express, который генерирует тактовую частоту из данных вместо использования внешних тактовых сигналов, скорость передачи данных и функциональность легко улучшаются. Кроме того, поскольку DisplayPort использует конфигурацию, в которой ЖК-монитор управляется напрямую, это позволяет уменьшить количество компонентов.Еще одним преимуществом является его способность передавать сигналы на расстояние до 15 метров.

В стандарте DisplayPort сторона вывода определяется как исходное устройство, а сторона ввода - как устройство синхронизации. В этой конфигурации источник и устройства синхронизации обмениваются данными друг с другом, что позволяет автоматически настраивать передачу до оптимального разрешения, глубины цвета и частоты обновления. Аудио- и видеоданные могут передаваться через комбинацию одинарных, двойных или четверных каналов, называемых дорожками, и двух скоростей передачи данных (1.62 Гбит / с и 2,7 Гбит / с). Минимальная конфигурация - однополосная скорость 1,62 Гбит / с; максимум - четыре полосы по 2,7 Гбит / с каждая, всего 10,8 Гбит / с.

Поддерживаемые аудиоформаты и другие атрибуты являются важными элементами устройств синхронизации. Для звука требуется совместимость с 16-битным линейным PCM (32 / 44,1 / 48 кГц). Другие форматы не обязательны. Тем не менее, стандарт совместим с форматами аудио высокой четкости, такими как Dolby TrueHD и DTS HD. Для получения информации о цвете требуется совместимость с RGB, YCbCr (4: 2: 2) и YCbCr (4: 4: 4).

31,1-дюймовый широкоэкранный ЖК-монитор Eizo ColorEdge CG3184-K со встроенными портами DisplayPort

Колонка: Лицензионные сборы: Еще одно различие между HDMI и DisplayPort

Одно из основных различий, очевидных при сравнении HDMI и DisplayPort, - это наличие или отсутствие лицензионных сборов.Для реализации HDMI в продукте производители должны платить лицензионный сбор в размере 10 000 долларов в год, в то время как реализация HDCP требует отдельного лицензионного сбора в размере 15 000 долларов в год. Эти лицензионные сборы влекут за собой значительные расходы для производителей. Когда цены на продукты отражают эти затраты, они могут в большей или меньшей степени влиять на обычных пользователей. Более знакомый пример - кабель HDMI, за который также взимается лицензионный сбор, что делает его более дорогим, чем другие кабели AV. (Обратите внимание, что лицензионный сбор - не единственная причина повышения цен; требования к качеству и другие факторы также приводят к росту цен.)

DisplayPort не требует никаких лицензионных сборов, кроме платы за HDCP, что делает его более привлекательным и простым для производителей. Прогресс в массовом производстве, вероятно, приведет к ценовым преимуществам и для обычных пользователей. Тем не менее, HDMI, безусловно, является основным цифровым интерфейсом в настоящее время для таких продуктов, как аудио-видео оборудование и игровые приставки. DisplayPort, даже если он будет стандартизирован под руководством производителей ПК, вряд ли займет его место. С ростом поддержки DisplayPort среди поставщиков графических чипов для использования в средах ПК и увеличением числа совместимых продуктов, включая MacBook, использование DisplayPort будет расширяться.

D-терминал и компонентное видео, аналоговые видеоинтерфейсы, совместимые с видео высокой четкости

Давайте обсудим интерфейсы видеовхода, начав со стандартов D-Terminal и компонентного видео. Сами видеосигналы для них обоих идентичны. Видеосигнал состоит из следующих трех типов сигналов: сигнал яркости / синхронизации Y; сигнал Pb (Cb) для разницы между синим и Y; и сигнал Pr (Cr), несущий разницу между красным и Y.Все вместе они называются компонентным видеосигналом. Особенностью этой технологии является ее способность вводить и выводить высококачественные аналоговые видеосигналы за счет исключения процесса разделения и комбинирования видеосигналов.

Компонентные видеовходы видеосигналов с использованием трех кабелей

Компонентный видеопорт имеет отдельные разъемы для каждого из трех типов видеосигналов: зеленый разъем для сигнала Y, синий разъем для сигнала Pb (Cb) и красный разъем для сигнала Pr (Cr).В большинстве случаев совместимыми видеоформатами являются 480i, 480p, 720p и 1080i, с разъемами с маркировкой Y, Cb и Cr, совместимыми с видео 480i, и разъемами с маркировкой Y, Pb и Pr с видеоформатами более высокого качества.

Хотя порты компонентного видео предлагают более высокое качество и большие преимущества, чем большинство других типов аналоговых видеовходов, они также влекут за собой неудобства, включая более сложные соединения (поскольку они используют три разъема) и большие требования к пространству на устройствах, оборудованных такими портами.Кроме того, они не могут передавать управляющие сигналы. В Японии стандарт D-терминала, сформулированный Японской ассоциацией производителей электроники и информационных технологий (JEITA, известный в то время как Японская ассоциация электронной промышленности или EIAJ), который предлагает собственные улучшения по этим вопросам, получил широкое распространение. использовать.

Разъем D-Terminal объединяет три типа компонентных видеосигналов в один кабель, и его проще подключать.Он также включает управляющий сигнал для идентификации линий сканирования, метода сканирования и соотношения сторон изображения. (Между прочим, он называется D-терминалом только потому, что его разъем имеет форму буквы «D»; «D» не означает «цифровой». Сигналы, проходящие через D-терминал и соединительный кабель, являются аналоговыми.) В таблице ниже приведены типы D-терминалов (D1–5) и соответствующие видеоформаты. Хотя многие продукты оснащены терминалами D5, которые совместимы с видео 1080p, это не указано в официальном стандарте JEITA.

D-Terminal гнездовой (фото слева) и штекерный (центральное фото) разъемы. На каждом конце кабеля с разъемом D-Terminal имеется крючок для предотвращения случайного отсоединения (фото справа). Разъем имеет 14 контактов.
Нажмите для увеличения

Сравнение качества изображения между стандартами компонентного видео и D-терминала показывает, что компонентное видео с его тремя отдельными разъемами обеспечивает более высокое качество изображения из-за структурных характеристик кабеля и разъема.Многие считают, что эта разница становится еще более заметной с более длинными кабелями.

S-Video и композитное видео, аналоговые видеоинтерфейсы стандартной четкости

Рассмотрим порты S-Video и композитного видео. Видео состоит из сигнала яркости и цветового сигнала, объединенных для создания композитного видеосигнала. Композитный видеопорт передает композитный видеосигнал как есть; Порт S-Video передает составной сигнал, разделенный на сигнал яркости и цветовой сигнал.Поскольку для объединения и разделения сигналов яркости и цвета требуется меньше обработки, порт S-Video обеспечивает более высокое качество изображения, чем порт композитного видео.

На разъеме RCA с тремя одиночными контактами в ряд желтый контакт является составным гнездовым разъемом (фото слева). Большинство композитных кабелей имеют форму одного кабеля, который разделяется на три разъема: желтый разъем используется для видео, а красный и белый - для стереозвука (центральное фото).Гнездовой разъем S-Video (фото справа) с четырьмя контактами.

Кроме того, есть два типа портов S-Video: S1, который может идентифицировать видео с соотношением сторон 4: 3 и 16: 9; и S2, который может идентифицировать видео «почтовый ящик» с черными полосами сверху и снизу, чтобы отображать видео с соотношением сторон 16: 9 на мониторах с соотношением сторон 4: 3. Устройство отображения, принимающее видео с соотношением сторон 16: 9 или видео в формате почтового ящика, выполняет соответствующее масштабирование для отображения правильного соотношения сторон.

Порты S-Video и композитные порты могут обрабатывать видео вплоть до NTSC стандартной четкости (480i). Скорее всего, в будущем они будут постепенно сокращаться, за исключением приложений, требующих подключения более старого видеооборудования, такого как видеомагнитофоны VHS или камеры DV.

Аналоговые видеоинтерфейсы, включая D-терминал и компонентное видео, можно резюмировать следующим образом в порядке убывания общего восприятия качества изображения: компонентное видео, D-терминал, S-видео и композитное видео.

Некоторые продукты даже используют USB в качестве интерфейса ввода / вывода видео

В заключение вернемся к теме среды ПК. Некоторые недавние продукты используют порты USB для вывода на дисплей ПК. Хотя USB изначально не задумывался как интерфейс дисплея, возник спрос на более простой способ (более простой, чем использование кабеля D-Sub) для настройки среды с несколькими мониторами, особенно для ноутбуков и недорогих нетбуков.

Большинство таких продуктов представляют собой адаптеры, которые подключаются к ПК через USB и имеют разъемы DVI-D или DVI-I на выходной стороне.Затем они подключаются к ЖК-мониторам. После того, как пользователь устанавливает драйвер устройства, ПК распознает адаптер как адаптер монитора. Пользователи могут создать среду с несколькими мониторами в Windows, активировав дополнительный монитор, подключенный к адаптеру, в свойствах экрана. С точки зрения производительности дисплея эти адаптеры не очень подходят для задач, требующих высокой скорости отклика; они связаны с небольшими задержками при отображении операций мыши или клавиатуры.

Небольшое количество ЖК-мониторов на рынке используют USB в качестве интерфейса видеовхода, что позволяет выводить и отображать экран ПК через USB-соединение между ПК и ЖК-дисплеем.Они также идеально подходят для ноутбуков и нетбуков, поскольку позволяют пользователям использовать ноутбуки, подключенные к ЖК-мониторам с большим экраном, на своих офисных столах или дома, а затем использовать ноутбуки для мобильного использования в дороге, просто отсоединив один USB-порт. кабель.

Displayport по сравнению с HDMI

Два самых популярных кабеля для подключения игровых консолей и ПК к телевизорам и мониторам - это DisplayPort и HDMI. Поскольку оба имеют явные преимущества (и некоторые недостатки), существует дружественный DisplayPort vs.Конкуренция HDMI уже более десяти лет. Геймеры, заметившие дисбаланс этих разъемов в своей системе, могут задаться вопросом: «Разве DisplayPort лучше, чем HDMI?»

Во многих отношениях это так, но у HDMI есть некоторые хитрости в рукаве, которые делают спор между DisplayPort и HDMI далеко не оконченным. Если вы хотите смотреть фильмы в 4K или даже 8K, есть аргумент в пользу последнего стандарта HDMI.

Разъемы

Одно из наиболее очевидных различий между разъемами HDMI и DisplayPort - это форма и размер самого разъема.Стандартный разъем HDMI типа A имеет 19 контактов и является вертикально симметричным. Существуют менее распространенные разъемы Mini и Micro HDMI, которые физически намного меньше, но используют те же 19-контактные разъемы (хотя и с другой компоновкой).

Стандартный разъем DisplayPort имеет 20 контактов и в основном прямоугольный, с одним вырезом на углу для обеспечения правильной ориентации. Он также включает в себя небольшие крючки, которые помогают удерживать любые подключенные кабели на месте, и для их удаления требуется нажатие кнопки.

Он также представлен в миниатюрном корпусе с таким же количеством выводов, но в небольшом форм-факторе.Хотя изначально он занимал видное место на Apple MacBook и некоторых мониторах, в 2020 году Mini Displayport станет гораздо менее распространенным, поскольку производители новых устройств предпочитают USB-C.

Стандартный DisplayPort против порта HDMI (Изображение предоставлено Википедией)

В общем, разъемы HDMI чаще встречаются на устройствах в гостиной, а DisplayPort чаще встречается на настольных ПК и ноутбуках. Это заставляет споры об играх DisplayPort и HDMI в основном сосредоточиваться на том, где вы хотите играть.С игровой консолью в гостиной? HDMI, вероятно, лучший выбор. На настольном ПК с монитором? DisplayPort будет более доступным и, вероятно, более функциональным.

DisplayPort против HDMI - лицом к лицу

На фундаментальном уровне DisplayPort и HDMI достигают той же цели. Это уникальный кабель, который может передавать как аудио, так и видео соединения от источника к дисплею.

На протяжении многих лет существовало множество версий обоих разъемов, при этом стандарты регулярно обгоняли друг друга по мере увеличения пропускной способности для поддержки более высоких разрешений и частоты кадров, новых функций и передовых технологий сжатия.

В конце 2020 года разница между DisplayPort и HDMI очень сильно зависит от того, какие версии вы обсуждаете. Двумя наиболее распространенными стандартами являются DisplayPort 1.4 и HDMI 2.0. Хотя вы найдете больше устройств, поддерживающих HDMI, чем DisplayPort, в этом контексте ответ на вопрос, «лучше ли DisplayPort, чем HDMI», является решительным, да.

HDMI 2.0 поддерживает максимальную полосу пропускания 18 Гбит / с, чего достаточно для работы с разрешением 4K при частоте до 60 Гц или 1080p при частоте до 240 Гц.Для сравнения, DisplayPort 1.4 имеет максимальную пропускную способность 32,4 Гбит / с, что открывает гораздо больший потенциал разрешения и частоты кадров. Он поддерживает разрешение 4K при частоте до 120 Гц без сжатия и разрешение 8K при 30 Гц - с чем HDMI 2.0 не справляется даже с уменьшенной субдискретизацией цветности.

Однако эта парадигма изменится в 2021 году, поскольку все больше устройств и дисплеев начинают поддерживать новый стандарт HDMI 2.1, что делает сравнение между DisplayPort и HDMI гораздо более интригующим.

HDMI 2.1 более чем вдвое увеличивает максимальную пропускную способность до 48 Гбит / с. Это открывает поддержку разрешения 4K при 144 Гц или 8K при 30 Гц - и многое другое, кроме того, если вы используете сжатие видеопотока (DSC).

Обе консоли нового поколения от Microsoft и Sony поддерживают HDMI 2.1, как и видеокарты нового поколения от Nvidia и AMD. Хотя обновление до любого из этих источников и телевизора с поддержкой HDMI 2.1 обойдется недешево, HDMI 2.1 может решить проблему DisplayPort по сравнению сБитва HDMI.

DisplayPort 2.0, вероятно, снова изменит ситуацию, но принятие этого стандарта кажется гораздо более далеким, и HDMI 2.1 удовлетворяет любые дополнительные требования к пропускной способности, существующие с оборудованием текущего поколения. Пока что.

Features - еще одно отличие DisplayPort от HDMI

Сравнение DisplayPort и HDMI не только в полосе пропускания и разъемах, но и в функциях. Одна из ключевых - технологии ARC и EARC.Используемый стандартами HDMI, начиная с HDMI 1.4, он обеспечивает двустороннюю обработку аудиоданных, тем самым обеспечивая последовательное подключение аудио / видео оборудования, источника и дисплея, сокращая отходы кабеля и увеличивая пропускную способность аудиосоединения. конкурирующие стандарты, такие как S / PDIF.

DisplayPort получил большой успех как принятый стандарт, помимо основного разъема. Он включен в соединения Thunderbolt и USB-C, что позволяет передавать видео по этим альтернативным кабелям и портам - все они доступны в магазине Cable Matters.

Стандарты HDMI и DisplayPort поддерживают переменную частоту обновления, но если DisplayPort поддерживает как AMD Freesync, так и G-Sync от Nvidia, HDMI поддерживает только первое.

Вы также можете использовать кабель DisplayPort дольше, чем его аналоги HDMI, при этом максимальная длина пассивного DisplayPort составляет около 5 метров, прежде чем затухание станет проблемой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2021 © Все права защищены.
