Частоты цифровых каналов 1 и 2 мультиплекса
Чаще всего программное обеспечение телевизора находит все эфирные каналы автопоиском. Но иногда требуется ручная настройка, для которой необходимо знать точные частоты для вашего местоположения.
На этой странице вы найдете значения для всех регионов России, а также сможете проверить актуальность этих значений при помощи интерактивной карты цифрового телевидения.
Содержание
- Частоты вещания цифрового ТВ для вашего местоположения
- Проверяем актуальность данных по карте РТРС
- Процесс ручного поиска каналов на телевизоре или приставке
- Частота вещания 3-го пакета
Частоты вещания цифрового ТВ для вашего местоположения
Чтобы узнать свой номер ТВК и частоты вещания мультиплексов, введите в строку «Поиск» название вашего региона — таблица выдаст искомые значения.
| Столица | Регион | 1 мультиплекс | 2 мультиплекс |
|---|---|---|---|
| Москва | Московская область | ТВК 30 (546 МГц) | ТВК 24 (498 МГц) |
| Горно-Алтайск | Алтайский край | ТВК 22 (482 МГц)/ТВК 24 (498 МГц) | ТВК 33 (570 МГц)/ТВК 32 (562 МГц) |
| Благовещенск | Амурская область | ТВК 34 (578 МГц) | ТВК 36 (594 МГц) |
| Архангельск | Архангельская область | ТВК 44 (658 МГц) | ТВК 33 (570 МГц) |
| Астрахань | Астраханская область | ТВК 26 (514 МГц) | ТВК 36 (594 МГц) |
| Белгород | Белгородская область | ТВК 46 (674 МГц) | ТВК 43 (650 МГц) |
| Брянск | Брянская область | ТВК 39 (618 МГц) | ТВК 23 (490 МГц) |
| Владимир | Владимирская область | ТВК 23 (490 МГц) | ТВК 50 (706 МГц) |
| Волгоград | Волгоградская область | ТВК 37 (602 МГц) | ТВК 39 (618 МГц) |
| Вологда | Вологодская область | ТВК 34 (578 МГц) | ТВК 35 (586 МГц) |
| Воронеж | Воронежская область | ТВК 52 (722 МГц) | ТВК 43 (650 МГц) |
| Биробиджан | Еврейская автономная область | ТВК 34 (578 МГц) | ТВК 37 (602 МГц) |
| Чита | Забайкальский край | ТВК 24 (498 МГц) | ТВК 34 (578 МГц) |
| Иваново | Ивановская область | ТВК 59 (778 МГц) | ТВК 57 (762 МГц) |
| Иркутск | Иркутская область | ТВК 38 (610 МГц) | ТВК 57 (762 МГц) |
| Калининград | Калининградская область | ТВК 47 (682 МГц) | ТВК 41 (634 МГц)/ТВК 30 (546 МГц) |
| Калуга | Калужская область | ТВК 46 (674 МГц) | ТВК 44 (658 МГц) |
| Петропавловск-Камчатский | Камчатский край | ТВК 32 (562 МГц) | ТВК 26 (514 МГц) |
| Кемерово | Кемеровская область | ТВК 23 (490 МГц) | ТВК 43 (650 МГц) |
| Киров | Кировская область | ТВК 32 (562 МГц) | ТВК 36 (594 МГц) |
| Кострома | Костромская область | ТВК 46 (674 МГц) | ТВК 43 (650 МГц) |
| Краснодар | Краснодарский край | ТВК 22 (482 МГц) | ТВК 21 (474 МГц)/ТВК 39 (618 МГц) |
| Красноярск | Красноярский край | ТВК 25 (506 МГц) | ТВК 45 (666 МГц) |
| Курган | Курганская область | ТВК 37 (602 МГц) | ТВК 49 (698 МГц) |
| Курск | Курская область | ТВК 24 (498 МГц) | ТВК 53 (730 МГц) |
| Санкт-Петербург | Ленинградская область | ТВК 35 (586 МГц)/ТВК 35 (586 МГц) | ТВК 45 (666 МГц)/ТВК 45 (666 МГц) |
| Липецк | Липецкая область | ТВК 30 (546 МГц) | ТВК 40 (626 МГц) |
| Магадан | Магаданская область | ТВК 27 (522 МГц) | ТВК 29 (538 МГц) |
| Мурманск | Мурманская область | ТВК 23 (490 МГц) | ТВК 44 (658 МГц) |
| Нарьян-Мар | Ненецкий автономный округ | ТВК 26 (514 МГц) | ТВК 30 (546 МГц) |
| Нижний Новгород | Нижегородская область | ТВК 32 (562 МГц)/ТВК 28 (530 МГц) | ТВК 56 (754 МГц)/ТВК 53 (730 МГц) |
| Новгород | Новгородская область | ТВК 30 (546 МГц) | ТВК 58 (770 МГц) |
| Новосибирск | Новосибирская область | ТВК 29 (538 МГц) | ТВК 24 (498 МГц) |
| Омск | Омская область | ТВК 31 (554 МГц) | ТВК 49 (698 МГц) |
| Оренбург | Оренбургская область | ТВК 22 (482 МГц) | ТВК 28 (530 МГц) |
| Орел | Орловская область | ТВК 26 (514 МГц) | ТВК 41 (634 МГц) |
| Пенза | Пензенская область | ТВК 57 (762 МГц) | ТВК 44 (658 МГц) |
| Пермь | Пермский край | ТВК 23 (490 МГц) | ТВК 49 (698 МГц) |
| Владивосток | Приморский край | ТВК 37 (602 МГц) | ТВК 56 (754 МГц) |
| Псков | Псковская область | ТВК 49 (698 МГц) | ТВК 56 (754 МГц) |
| Майкоп | Республика Адыгея | ТВК 22 (482 МГц) | ТВК 45 (666 МГц) |
| Уфа | Республика Башкортостан | ТВК 25 (506 МГц) | ТВК 43 (650 МГц) |
| Улан-Удэ | Республика Бурятия | ТВК 30 (546 МГц) | ТВК 32 (562 МГц) |
| Махачкала | Республика Дагестан | ТВК 22 (482 МГц) | ТВК 52 (722 МГц) |
| Магас | Республика Ингушетия | ТВК 38 (610 МГц) | ТВК 46 (674 МГц) |
| Нальчик | Республика Кабардино-Балкария | ТВК 34 (578 МГц) | ТВК 21 (474 МГц) |
| Элиста | Республика Калмыкия | ТВК 46 (674 МГц) | ТВК 39 (618 МГц) |
| Черкесск | Республика Карачаево-Черкесская | ТВК 58 (770 МГц) | ТВК 59 (778 МГц) |
| Петрозаводск | Республика Карелия | ТВК 25 (506 МГц) | ТВК 39 (618 МГц) |
| Сыктывкар | Республика Коми | ТВК 26 (514 МГц) | ТВК 34 (578 МГц) |
| Симферополь | Республика Крым | ТВК 37 (602 МГц) | ТВК 36 (594 МГц) |
| Йошкар Ола | Республика Марий Эл | ТВК 38 (610 МГц) | ТВК 56 (754 МГц) |
| Саранск | Республика Мордовия | ТВК 43 (650 МГц) | ТВК 46 (674 МГц) |
| Якутск | Республика Саха | ТВК 33 (570 МГц) | ТВК 46 (674 МГц) |
| Владикавказ | Республика Северная Осетия-Алания | ТВК 35 (586 МГц) | ТВК 50 (706 МГц) |
| Казань | Республика Татарстан | ТВК 36 (594 МГц) | ТВК 53 (730 МГц) |
| Кызыл | Республика Тыва | ТВК 33 (570 МГц) | ТВК 37 (602 МГц) |
| Ижевск | Республика Удмуртия | ТВК 36 (594 МГц) | ТВК 57 (762 МГц) |
| Абакан | Республика Хакасия | ТВК 24 (498 МГц) | ТВК 41 (634 МГц) |
| Грозный | Республика Чечня | ТВК 32 (562 МГц) | ТВК 57 (762 МГц) |
| Чебоксары | Республика Чувашская | ТВК 46 (674 МГц) | ТВК 57 (762 МГц) |
| Ростов-на-Дону | Ростовская область | ТВК 37 (602 МГц) | ТВК 38 (610 МГц) |
| Рязань | Рязанская область | ТВК 43 (650 МГц) | ТВК 27 (522 МГц) |
| Самара | Самарская область | ТВК 27 (522 МГц) | ТВК 57 (762 МГц) |
| Саратов | Саратовская область | ТВК 36 (594 МГц) | ТВК 40 (626 МГц) |
| Южно-Сахалинск | Сахалинская область | ТВК 21 (474 МГц) | ТВК 51 (714 МГц) |
| Екатеринбург | Свердловская область | ТВК 46 (674 МГц) | ТВК 60 (786 МГц) |
| Смоленск | Смоленская область | ТВК 39 (618 МГц) | ТВК 46 (674 МГц) |
| Ставрополь | Ставропольский край | ТВК 57 (762 МГц) | ТВК 32 (562 МГц) |
| Тамбов | Тамбовская область | ТВК 46 (674 МГц) | ТВК 56 (754 МГц) |
| Тверь | Тверская область | ТВК 37 (602 МГц) | ТВК 58 (770 МГц) |
| Томск | Томская область | ТВК 21 (474 МГц) | ТВК 44 (658 МГц) |
| Тула | Тульская область | ТВК 34 (578 МГц) | ТВК 60 (786 МГц) |
| Тюмень | Тюменская область | ТВК 35 (586 МГц) | ТВК 44 (658 МГц) |
| Ульяновск | Ульяновская область | ТВК 56 (754 МГц) | ТВК 59 (778 МГц) |
| Хабаровск | Хабаровский край | ТВК 38 (610 МГц) | ТВК 40 (626 МГц) |
| Ханты-Мансийск | Ханты-Мансийский автономный округ — Югра | ТВК 38 (610 МГц) | ТВК 27 (522 МГц) |
| Челябинск | Челябинская область | ТВК 24 (498 МГц) | ТВК 40 (626 МГц) |
| Анадырь | Чукотский автономный округ | ТВК 21 (474 МГц) | ТВК 26 (514 МГц) |
| Салехард | Ямало-ненецкий автономный округ | ТВК 34 (578 МГц) | ТВК 37 (602 МГц) |
| Ярославль | Ярославская область | ТВК 39 (618 МГц) | ТВК 36 (594 МГц) |
В результате вы получите данные, необходимые для ручной настройки в эфирном .
Проверяем актуальность данных по карте РТРС
Иногда цифровые вышки могут резко поменять частоту без предварительного уведомления в СМИ. Однако вся актуальная информация в обязательном порядке отображается в сервисе, поддерживаемом Российской телевизионной и радиовещательной сетью (РТРС).
Настоятельно рекомендую проверить по актуальность найденных выше значений — это займет 2 минуты.
Инструкция по проверке:
- Найдите свой населенный пункт.
Сервис должен автоматически определить ваше местоположение и показать ближайшие вышки. Если этого не произошло, в строке «Адрес или объект» сверху введите ваш город или населенный пункт. - Найдите на карте свой дом и нажмите на него левой клавишей мыши.
Ничего страшного, если вы кликнули на соседний дом — допустима погрешность до 500 м. - Перед вами появится окно с точными частотами для 1-го (РТРС-1) и 2-го (РТРС-2) мультиплексов.
Расшифровывается оно вот так: - Перепишите или сфотографируйте эти значения.
Информация дается по двум близлежащим телевышкам (№1 и №2) и в 90% случаев частоты по ним совпадают. Если же данные ретрансляторов разнятся (такое бывает, это нормально), то произведите ручную настройку по обоим вариантам и выберите тот, где сигнал будет лучше.
Информация дается по двум близлежащим телевышкам (№1 и №2) и в 90% случаев частоты по ним совпадают. Если же данные ретрансляторов разнятся (такое бывает, это нормально), то произведите ручную настройку по обоим вариантам и выберите тот, где сигнал будет лучше.У этого онлайн-сервиса есть и другие полезные для зрителей возможности, о которых я рассказываю на странице .
Удалось найти свои частоты?
Да!Нет!

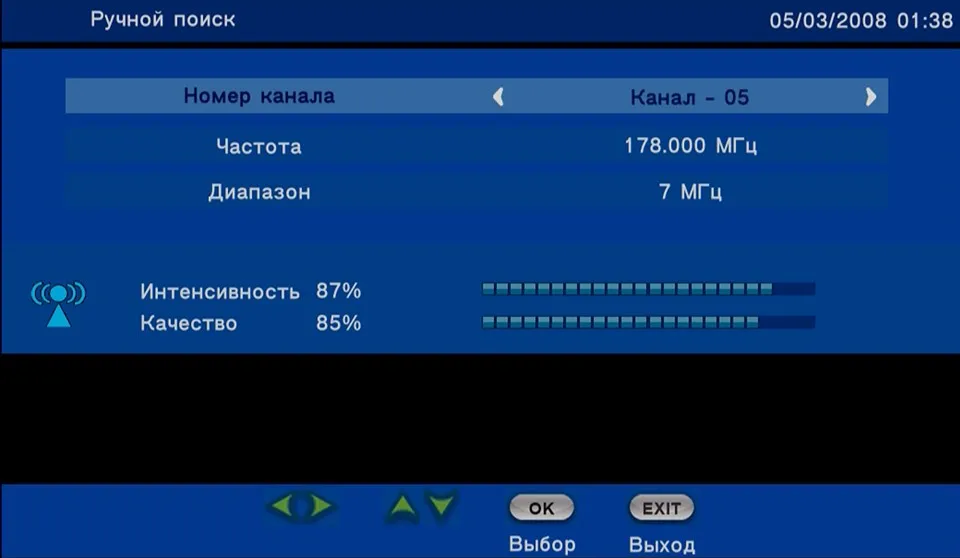

Процесс ручного поиска каналов на телевизоре или приставке
Получив из карты необходимую информацию о частотах цифрового эфирного ТВ, включаем телевизор и запускаем :
- Зайдите в меню.
- Найдите раздел, отвечающий за настройку каналов.
- При выборе источника сигнала укажите «Антенна» (разумеется, у вас она должна поддерживать дециметровый диапазон).
- Выберите режим «Настройки канала» (на других телевизорах он может называться немного иначе).
- Перейдите в пункт «Настройка вручную».
- Пультом дистанционного управления введите номер ТВК и частоту вещания 1-го мультиплекса, найденные на предыдущем этапе.
- Нажмите «Начать поиск», и через 2–5 минут 10 телеканалов настроено.
- Повторите всю процедуру сначала, но теперь подставив записанные значения для 2-го мультиплекса.
- Через 5 минут поиск завершится. Всего на телевизоре должно получиться 20 цифровых каналов.
Вот простая видеоинструкция на примере телевизора Samsung:
выполняется аналогично за тем лишь исключением, что управлять надо настройками не телевизора, а самой приставки.
Частота вещания 3-го пакета
также ожидает своего запуска по всей стране, а воспользоваться им уже могут жители Москвы и Московской области, в которой трансляция РТРС-3 ведется с Останкинской башни.
Третий десяток телеканалов можно поймать на частоте 578 МГц (34 ТВК).
Основные проблемы запуска третьего мультиплекса по России:
- Дециметрового (ДМВ) диапазона, в котором распространяется цифровое ТВ, недостаточно для вещания 30 бесплатных каналов по всей стране, а аналоговое вещание занимает весь метровый диапазон.
- На данный момент еще не завершено формирование списка доступных программ, хотя Роскомнадзор выдал лицензию более чем 40 телекомпаниям, которые теперь могут работать с РТРС-3.
Данные проблемы решаемые, и в скором времени прием 3-го мультиплекса будет возможен по всей стране.
Предыдущая
ТехнологияЧто такое ресивер для цифрового телевидения
Следующая
ТехнологияСтандарт DVB-T — характеристики, особенности и отличия от DVB-T2
таблица частот для каждой области
Телевизоры » Эфирное телевидение » Технология цифрового телевидения
Автор Константин Просмотров 85.
7k. Опубликовано Обновлено
Частоты цифрового телевидения DVB-T2 необходимы для настройки телевизора в ручном режиме. В большинстве случаев, с нормальной антенной, расположенной не сильно далеко от ретранслятора цифрового сигнала, в ручном поиске нет необходимости. Автоматический поиск на телевизоре сможет найти все доступные каналы, которые вещаются в вашей области.
Но в ряде случаев полезна настройка телеканалов вручную. Тогда потребуется знать, какая частота каналов для ручной настройки в каждом конкретном случае (регионе).
Перейти к частотам
Общая информация про цифровое ТВ и частоты
Во время работы аналогового телевидения каждый канал передавался на отдельной частоте. Цифровое же телевидение работает на закодированном сигнале, который транслирует сразу пачку каналов в одной полосе частоты.
Например, есть частота 562 МГц.
Это значение передает сразу все каналы одного мультиплекса, то есть пакет телеканалов (10 штук). Следовательно, вбив это значение в настройках устройства, произойдет сканирование частоты и декодирование сигнала встроенным в телевизор цифровым тюнером. После список пополнится на 10 телеканалов.
Мультиплексы обозначаются РТРС-1, РТРС-2, РТРС-3 (третий не везде доступен).
Каждая частота соответствует определенному номеру телевизионного канала (ТВК). Например, для Московской области первый мультиплекс вещает на ТВК 30, что соответствует частотному значению в 546 МГц. Второй мультиплекс имеет другое значение, так как транслируются вторые 10 каналов. Аналогичная ситуация и с третьим мультиплексом, но PTPC-3 работает не везде (подробнее рассмотрим в конце).
И так для каждого региона. Есть свой номер канала и частота. Но часто есть совпадения. Например, второй пакет телепрограмм для Москвы с частотой в 498 МГц соответствует частоте первого пакета в Курской области.
Но ТВК разные, Москва – 30 ТВК, Курск – 24 ТВК.
Вывод: для настройки телевизора на прием каналов DVB-T2 стандарта вручную нужно брать точные данные частот и номеров ТВК для текущего местоположения.
Частоты цифровых каналов (таблица)
Всегда можно обратиться к карте покрытия цифрового телевидения и через поиск посмотреть параметры ретрансляторов. В таблице характеристик всегда пишется актуальная частота. К тому же можно увидеть, есть ли проблемы в текущий момент времени с вещанием телевидения. Но более важно, что на карте есть точные значения расстояний и направлений вещания ретрансляторов. Эти данные помогут наиболее точно и качественно направить антенну, чтобы получить наивысший уровень сигнала.
Для ручной конфигурации каналов можно в настройках ТВ-приемника указывать не частоту, а именно значение ТВК (в таблице все указано). Но тогда сверьте, чтобы ТВК и частота были согласованы между собой. В идеале данные перепроверять по карте ЦЭТВ.
| Столица | Регион (область, край, округ) | 1 мультиплекс | 2 мультиплекс | ||
| ТВК | Частота, МГц | ТВК | Частота, МГц | ||
| Москва | Московская область | 30 | 546 | 24 | 498 |
| Санкт-Петербург | Ленинградская | 35 | 586 | 45 | 666 |
| Нижний Новгород | Нижегородская | 32/28 | 562/530 | 56/53 | 754/730 |
| Новгород | Новгородская | 30 | 546 | 58 | 770 |
| Новосибирск | Новосибирская | 29 | 538 | 24 | 498 |
| Екатеринбург | Свердловская | 46 | 674 | 60 | 786 |
| Тверь | Тверская | 37 | 602 | 58 | 770 |
| Смоленск | Смоленская | 39 | 618 | 46 | 674 |
| Томск | Томская | 21 | 474 | 44 | 658 |
| Тюмень | Тюменская | 35 | 586 | 44 | 658 |
| Ульяновск | Ульяновская | 56 | 754 | 59 | 778 |
| Хабаровск | Хабаровский край | 38 | 610 | 40 | 626 |
| Тула | Тульская | 34 | 578 | 60 | 786 |
| Ставрополь | Ставропольский край | 57 | 762 | 32 | 562 |
| Казань | Республика Татарстан | 36 | 594 | 53 | 730 |
| Омск | Омская область | 31 | 554 | 49 | 698 |
| Оренбург | Оренбургская | 22 | 482 | 28 | 530 |
| Уфа | Республика Башкортостан | 25 | 506 | 43 | 650 |
| Улан-Дэ | Республика Бурятия | 30 | 546 | 32 | 562 |
| Махачкала | Республика Дагестан | 22 | 482 | 52 | 722 |
| Горно-Алтайск | Алтайский край | 22/24 | 482/498 | 33/32 | 570/562 |
| Благовещенск | Амурская область | 34 | 578 | 36 | 594 |
| Архангельск | Архангельская | 44 | 658 | 33 | 570 |
| Астрахань | Астраханская | 26 | 514 | 36 | 594 |
| Белгород | Белгородская | 46 | 674 | 43 | 650 |
| Брянск | Брянская | 39 | 618 | 23 | 490 |
| Владимир | Владимирская | 23 | 490 | 50 | 706 |
| Волгоград | Волгоградская | 37 | 602 | 39 | 618 |
| Вологда | Вологодская | 34 | 578 | 35 | 586 |
| Воронеж | Воронежская | 52 | 722 | 43 | 650 |
| Биробиджан | Еврейская автономная область | 34 | 578 | 37 | 602 |
| Чита | Забайкальский край | 24 | 498 | 34 | 578 |
| Иваново | Ивановская область | 59 | 778 | 57 | 762 |
| Иркутск | Иркутская | 38 | 610 | 57 | 762 |
| Калининград | Калининградская | 47 | 682 | 41/30 | 634/546 |
| Калуга | Калужская | 46 | 674 | 44 | 658 |
| Петропавловск-Камчатский | Камчатский край | 32 | 562 | 26 | 514 |
| Кемерово | Кемеровская область | 23 | 490 | 43 | 650 |
| Киров | Кировская | 32 | 562 | 36 | 594 |
| Кострома | Костромская | 46 | 674 | 43 | 650 |
| Краснодар | Краснодарский край | 22 | 482 | 21/39 | 474/618 |
| Красноярск | Красноярский край | 25 | 506 | 45 | 666 |
| Курган | Курганская область | 37 | 602 | 49 | 698 |
| Курск | Курская | 24 | 498 | 53 | 730 |
| Липецк | Липецкая | 30 | 546 | 40 | 626 |
| Магадан | Магаданская | 27 | 522 | 29 | 538 |
| Мурманск | Мурманская | 23 | 490 | 44 | 658 |
| Нарьян-Мар | Ненецкий автономный округ | 26 | 514 | 30 | 546 |
| Орел | Орловская область | 26 | 514 | 41 | 634 |
| Пенза | Пензенская | 57 | 762 | 44 | 658 |
| Пермь | Пермский край | 23 | 490 | 49 | 698 |
| Владивосток | Приморский край | 37 | 602 | 56 | 754 |
| Псков | Псковская область | 49 | 698 | 56 | 754 |
| Майкоп | Республика Адыгея | 22 | 482 | 45 | 666 |
| Магас | Республика Ингушетия | 38 | 610 | 46 | 674 |
| Нальчик | Республика Кабардино-Балкария | 34 | 578 | 21 | 474 |
| Элиста | Республика Калмыкия | 46 | 674 | 39 | 618 |
| Черкесск | Республика Карачаево-Черкесская | 58 | 770 | 59 | 778 |
| Петрозаводск | Республика Карелия | 25 | 506 | 39 | 618 |
| Сыктывкар | Республика Коми | 26 | 514 | 34 | 578 |
| Симферополь | Республика Крым | 37 | 602 | 36 | 594 |
| Йошкар Ола | Республика Марий Эл | 38 | 610 | 56 | 754 |
| Саранск | Республика Мордовия | 43 | 650 | 46 | 674 |
| Якутск | Республика Саха | 33 | 570 | 46 | 674 |
| Владикавказ | Республика Северная Осетия-Алания | 35 | 586 | 50 | 706 |
| Кызыл | Республика Тыва | 33 | 570 | 37 | 602 |
| Ижевск | Республика Удмуртия | 36 | 594 | 57 | 762 |
| Абакан | Республика Хакасия | 24 | 498 | 41 | 634 |
| Грозный | Республика Чечня | 32 | 562 | 57 | 762 |
| Чебоксары | Республика Чувашская | 46 | 674 | 57 | 762 |
| Ростов-на-Дону | Ростовская область | 37 | 602 | 38 | 610 |
| Рязань | Рязанская | 43 | 650 | 27 | 522 |
| Самара | Самарская | 27 | 522 | 57 | 762 |
| Саратов | Саратовская | 36 | 594 | 40 | 626 |
| Южно-Сахалинск | Сахалинская | 21 | 474 | 51 | 714 |
| Тамбов | Тамбовская | 46 | 674 | 56 | 754 |
| Ханты-Мансийск | Ханты-Мансийский автономный округ Югра | 38 | 610 | 27 | 522 |
| Челябинск | Челябинская область | 24 | 498 | 40 | 626 |
| Анадырь | Чукотский автономный округ | 21 | 474 | 26 | 514 |
| Салехард | Ямало-ненецкий автономный округ | 34 | 578 | 37 | 602 |
| Ярославль | Ярославская область | 39 | 618 | 36 | 594 |
20 каналов Ручная настройка каналов Цифровое ТВ Частоты цифровых каналов
Оцените автора
DVB-T2 — Enensys
Учебное пособие по DVB T2
Консорциум DVB (базирующийся в Европе) разработал технологию DVB T2 как расширение существующего стандарта DVB-T , чтобы обеспечить более эффективное использование спектральные ресурсы за счет интеграции передовых технологий обработки сигналов.
В той же полосе частот ожидаемый прирост дает до 50% дополнительного битрейта.
Базовые характеристики DVB T2
Спецификация разработана в первую очередь для стационарных приемных антенн на крышах и имеет такие же характеристики частотного спектра канала, что и DVB-T, что обеспечивает обратную совместимость с существующей инфраструктурой передачи…
Как и DVB-T, DVB T2 использует модуляцию OFDM (мультиплексирование с ортогональным частотным разделением) и предоставляет набор инструментов с различным количеством несущих (1k, 2k, 4k, 8k, 16k, 32k, 16k расширенный, 32k расширенный) и созвездиями модуляции ( QPSK, 16QAM, 64QAM, 256QAM). Для защиты от ошибок DVB T2 использует кодирование LDPC (проверка на четность с низкой плотностью) и BCH (Bose-Chaudhuri-Hocquengham). Для обеспечения дополнительной надежности в определенных условиях был введен новый метод, известный как вращающиеся созвездия.
Стандарт DVB T2 также относится к передающему оборудованию.
В частности, в 32k генерируются пики высокой мощности, которые минимизируют эффективность усилителя (или даже повреждают его). В стандартные спецификации включена специальная функция, называемая снижением PAPR (коэффициент пиковой средней мощности), которая ограничивает эти пиковые мощности без потери информации.
Архитектура системы DVB T2
Основное различие между системами DVB-T и DVB T2 заключается в том, что мультиплексор должен быть подключен к шлюзу T2. Этот шлюз T2 получает один или несколько мультиплексов, например, один на PLP, от мультиплексора и инкапсулирует эти данные в кадры BaseBand. Шлюз T2 отправляет контент модуляторам DVB T2 через протокол интерфейса модулятора T2.
Сравнение DVB T2 и DVB T
| ФЭК | LDPC + BCH | CC + RS |
| Скорость кода | 1/2, 3/5 , 2/3, 3/4, 4/5 , 5/6 | 1/2, 2/3, 3/4, 5/6, 7/8 |
| Созвездие | QPSK, 16QAM, 64QAM, 256QAM | QPSK, 16QAM, 64QAM |
| Защитный интервал | 1/4, 19/256 , 1/8, 19/128 , 1/16, 1/32, 1/128 | 1/4, 1/8, 1/16, 1/32 |
| Размер БПФ | 1K , 2K, 4K , 8K, 8K доб. , 16K , 16K доб., 32K, 32K доб. | 2К, 8К |
| Рассеянные пилоты | 1% , 2% | 8% от общего числа |
| Постоянные пилоты | 0,35% от всего | 2,6% от всего |
| Полоса пропускания | 1,7 , 5, 6, 7, 8, 10 МГц | 5, 6, 7, 8 МГц |
| Макс. Пропускная способность | 50,34 Мбит/с | 31,66 Мбит/с |
Структура кадра DVB T2
DVB T2 повторно использует концепцию PLP или канала физического уровня, представленную в спецификации DVB-S2. PLP — это логический канал, который может передавать одну или несколько услуг. Каждый PLP может иметь разную скорость передачи данных и параметры защиты от ошибок. Например, можно разделить услуги SD и HD на разные PLP.
Другим примером является Handeld нового поколения ( DVB-NGH ), который будет основан на функции множественного PLP для обеспечения вещания мобильного телевидения через DVB-T2. PLP может быть со статической (CBR) скоростью передачи или динамической (VBR) скоростью передачи
Стандарт DVB T2 определяет несколько профилей: моно PLP
Тип B: многопоточный ввод, т. е. мульти PLP. В режиме множественных PLP каналы PLP разделены по времени. Режим нескольких PLP подразделяется на несколько режимов:
– Тип 1: PLP с одним сегментом на кадр T2. Обеспечьте лучшее энергосбережение, которое ресивер может выполнить
– Тип 2: PLP, имеющий два или более подслоя на кадр T2. Увеличение временного разнообразия. Количество подслайсов должно быть как можно больше, если экономия энергии приемника не является проблемой.
— Time Frequency Slicing ( TFS ), создает большой мультиплекс путем объединения радиочастотных каналов (до 6 частот) в один «виртуальный» канал для обеспечения эффективного статистического мультиплексирования.
TFS не является обязательным в текущей спецификации DVB T2.
Можно определить тип 1 или 2 для каждого PLP, а затем смешать в кадре T2 PLP типа 1 и PLP типа 2.
PLP объединяются в кадры T2. Кадр T2 начинается с преамбулы P1 и P2. Структура кадрирования T2 описана ниже.
Интерфейс модулятора DVB T2
Шлюз T2 инкапсулирует данные в кадр BaseBand. Эти кадры BB отправляются в модулятор DVB T2 по специальному протоколу интерфейса модулятора DVB T2, описанному ниже.
Ретрансляция DVB T2
Стандарт T2 позволяет также ретрансляцию SFN дочерними передатчиками с использованием РЧ-сигнала, исходящего от родительского передатчика. Дочерний и родительский передатчики должны использовать разные частоты
Принятие нового стандарта DVB-T2
Рынок быстро принимает DVB-T2, и более 40 стран уже развернули коммерческие сети, использующие этот стандарт: Швеция, Финляндия, Эстония, Беларусь, Бельгия , Хорватия, Австрия, Великобритания, Италия, Дания, Сербия, Украина, Россия, Колумбия, Гаити, Новая Зеландия, Индонезия, Вьетнам, Сингапур, Таиланд, Катар, Оман, Саудовская Аравия, Бахрейн, Кувейт, Уганда, Кения, Нигерия, Гана , Танзания, Замбия, Южная Африка, Малави, Зимбабве, Намибия, Того, Руанда, …
Ссылки:
– Веб-сайт DVB: http://www.
