ВИДЕОЧИП - это... Что такое ВИДЕОЧИП?

  • Видеочип — Современные интегральные микросхемы, предназначенные для поверхностного монтажа. Советские и зарубежные цифровые микросхемы. Интегральная (engl. Integrated circuit, IC, microcircuit, microchip, silicon chip, or chip), (микро)схема (ИС, ИМС, м/сх) …   Википедия

  • NVIDIA ION — У этого термина существуют и другие значения, см. Ion. NVIDIA ION  чипсет компании NVIDIA, платформа для нетбуков и неттопов. Состоит из процессоров Intel Atom (в том числе и двухъядерных) и системной логики GeForce 9400M с одночиповой… …   Википедия

  • ION — У этого термина существуют и другие значения, см. Ion. NVIDIA ION  семейство чипсетов компании NVIDIA, платформа для нетбуков и неттопов. Состоит из процессоров Intel Atom (в том числе и двухъядерных) и системной логики GeForce 9400M с… …   Википедия

  • КРЕМНИЕВЫЙ ЧИП — КРЕМНИЕВЫЙ ЧИП, небольшая пластинка из КРЕМНИЯ, на которой размещают множество миниатюрных ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ (микросхем). Кремниевые чипы являются основой большей части электронного оборудования. Персональный КОМПЬЮТЕР содержит множество чипов… …   Научно-технический энциклопедический словарь

  • СПЕКТРОГРАФ — СПЕКТРОГРАФ, спектроскоп, оснащенный камерой или электронным обнаружителем, таким как ВИДЕОЧИП. Используется для получения фиксированной записи СПЕКТРА ЭЛЕКТРОМАГНИТНОГО ИЗЛУЧЕНИЯ. Астрономические спектрографы, обычно применяемые вместе со… …   Научно-технический энциклопедический словарь

  • PlayStation 3 — …   Википедия

  • Centrino — (Centrino Mobile Technology)  название для платформы ноутбука от Intel, которая включает комбинацию центрального процессора, связки материнская плата чипсет и беспроводного сетевого адаптера для ноутбука. Intel утверждает, что системы, в… …   Википедия

  • Coleco Telstar — Telstar Производитель Coleco …   Википедия

  • LPX — Типы компьютерных корпусов XT AT ATX eATX FlexATX miniATX microATX BTX MicroBTX PicoBTX DTX Mini DTX ETX LPX Mini LPX NLX ITX Mini ITX Nano ITX Pico ITX PC/104 / Plus …   Википедия

  • Видеокарта — семейства GeForce 4, с радиатором и вентилятором Видеокарта (также видеоадаптер, графический адаптер, графическая плата, графическая карта, графический ускоритель)   …   Википедия

  • Разница между видеочипом и видеокартой

    По своему основному назначению видеокарта и видеочип (он же графический процессор) отличаются слабо. И то, и то устройство призваны обрабатывать графические массивы и выводить изображение на дисплей компьютера. По своей функциональности они могут отличаться в обе стороны — на данный момент существуют графические процессоры, которые гораздо сильнее видеокарт и, соответственно, имеют место присутствовать на рынке и видеокарты, значительно слабее по мощности видеочипов. Все дело заключается в размерах и порядке установки таких девайсов в компьютер.

    Видеочип

    Графический процессор интегрируется (впаивается) в материнскую плату. Его главное назначение — существенно снизить трудоемкость и себестоимость работы по сборке ЭВМ. Он значительно меньше видеокарты и представляет собой небольшую микросхему. Технология применения именно видеочипов получила очень широкое распространение в США, где 90% компьютеров оснащаются только ими. Прежде всего, это связано с тем, что в Америке уже давно ушли от стандартов использования стационарных машин с системными блоками, а все больше используют переносные ЭВМ — ноутбуки (или как американцы «по старинке» называют их лэптопами).

    Видеочип

    Еще одной характерной особенностью видеочипа является его малая энергопотребляемость, ибо в силу малых размеров и в отсутствии необходимости питать свои дополнительные комплектующие, ему вполне достаточно энергии, используемой самой ЭВМ. В то же время, зачастую не имея собственного оперативно-запоминающего устройства (проще говоря, собственной оперативной памяти), он использует оперативку самого компьютера, чем довольно сильно расходует такой ресурс. Таким образом, графические чипы плохо подходят для работы с масштабными изображениями или трехмерной графикой.

    Видеочипы бывают следующих видов:

    1. С разделяемой памятью — такое устройство использует ресурсы оперативной памяти самого ПК совместно с центральным процессором. Это означает уменьшение энергопотребления, уменьшает стоимость самой машины, но существенно ухудшает производительность. Такие девайсы не подходят пользователям, желающим работать со сложными программами.
    2. С дискретной графикой — сам чип и один-два модуля его видеопамяти напрямую впаиваются в материнскую плату. Это позволяет улучшить производительность, но значительно увеличивает энергопотребление и саму стоимость ЭВМ. Однако, на дискретный видеочипах уже вполне можно работать с трехмерной графикой.
    3. Гибридная дискретная графика — в этом случае чип использует как собственные модули видеопамяти, так и основное ОЗУ ПК. В принципе, данный вид видеочипа стал неким усредненным решением меду двумя предыдущими, благодаря созданию шины PCI Express. Однако, недостатков его прародителей избежать не удалось.

    Видеокарта

    Она же видеоадаптер — отдельная съемная часть, состоящая из набора микросхем, расположенных на отдельной плате, и отвечающая за вывод и обработку графических массивов в ЭВМ.

    Видеокарта

    Видеокарта состоит из:

    1. Видеопроцессора — он отвечает за вычислительную работу над изображением и выводит его на экран.
    2. Видеоконтроллера — создает графический образ в видеопамяти карты, полученный от видеопроцессора.
    3. Видеопамять — хранит сформированные образы для передачи их на экран.
    4. Цифрово-аналоговый преобразователь — участвует в модифицировании картинки, работает над передачей цветовой гаммы.
    5. Видео-ПЗУ (постоянное запоминающее устройство) — хранит данные базовой системы ввода-вывода (настройки) карты.
    6. Система охлаждения — следит за тем, чтобы плата не перегревалось (чаще всего это вентилятор, но мощные видеокарты могут обеспечиваться и водяным охлаждением).

    Принцип работы видеокарты:

    • Центральный процессор отправляет на видеоадаптер определенные данные для формирования изображения и вывода его на экран.
    • Видеокарта обрабатывает изображение, устанавливает точное расположение каждого пикселя на экране и каким цветом он должен быть заполнен.
    • Карта отправляет сформированное изображение на экран.

    Наличие мощной видеокарты необходимо компьютерным художникам и профессиональным игрокам — именно в этих областях требуется обработка качественного и большого количества графических данных.

    Что общего между видеокартой и видеочипом

    • Оба устройства отвечают за вывод и обработку графики.
    • Полноценное функционирование ПК без них невозможно.
    • Могут иметь как специальное назначение (игровые, профессиональные), так и общее.

    Видеочип и видеокарта

    В чем разница

    1. Видеокарта является заменяемым съемным устройством, а видеочип (в подавляющем большинстве случаев) — нет.
    2. Видеокарта всегда имеет собственную видеопамять, а чип только в отдельных случаях.
    3. Энергопотребление карты значительно ниже за счет использования собственной системы охлаждения.

    Ремонт видеокарты с отвалом чипа / Habr

    Введение

    Многие из нас слышали о такой проблеме, как отвал чипа на видеокарте. Это явление сопровождается полным или частичным отсутствием изображения, артефактами как в ОС, так и в BIOS. Недавно эта беда постигла и мой старенький уже «небоевой» компьютер, который ныне служит мне «телевизором». В процессе обрядов некромантии и колдовства над трупиком видеокарты родилась идея статьи.

    Просторы интернета полнятся различными версиями о том, что делать и как починить, но я не хочу оспаривать или разрушать мифы. Я лишь собрал суммарную информацию для себя и теперь хочу поделиться своими выводами на тему «что же такое „отвал чипа видеокарты“» и рассказать, какие процессы происходят, почему и что делать, если эта неприятная ситуация уже случилась.
    Версии произошедшего

    Собственно, столкнувшись с этой проблемой, многие, отказываясь признавать худшее, сперва подождут в надежде на чудо и «перегрев». Но когда придет фаза признания проблемы, подкрепляемой такой безрадостной картиной, волей неволей в поисках средства ищешь причину. Основные версии заключаются в изменении технологического процесса изготовления видеокарт/чипов для видеокарт производителем. Далее идут уже скорее следствия из этого, сводящиеся примерно к следующему: в связи с частым и значительным перепадом температур припой в некоторых местах соединения теряет контакт с площадкой и вся система перестает правильно функционировать. Ремонт данной проблемы предполагает замену припоя, что требует крайне дорогого паяльного оборудования и навыков.
    Устройство чипа

    Для начала хотелось бы показать, как выглядит схема крепления чипа к плате и подложке. Вот схематичное изображение стандартного BGA чипа видеокарты:

    Как мы видим, посадочное место под чип не единственное «узкое место», где пролегает контакт между кристаллом и основной платой.

    Вот так это выглядит «вживую»:


    На мой взгляд, сказать точно на каком из этих «уровней» произошла отпайка шарика припоя практически невозможно, ведь даже сняв кристалл с подложки рассмотреть проблему в микроскопических точках припоя на кристалле без микроскопа вряд ли получится. Конечно, есть и другие причины выхода из строя видеокарты, но эта проблема, пожалуй, самая распространенная. Итак, что же предлагают нам предпринять для восстановления работоспособности карточки?

    Ремонт

    Любой сервисный центр скорее всего предложит замену шариков припоя между подложкой и платой видеокарты, так называемый «реболл» используя для этого трафарет специальные шарики и инфракрасную паяльную станцию:

    Равномерно прогревая чип и, наверняка устранив проблему контактов, где это возможно, мы действительно получим неплохой результат, который к сожалению, не даст нам гарантий на длительную работоспособность карточки, если проблема находилась «этажем» выше, между кристаллом и подложкой, да ещё и за круглую сумму. Осознавая положение вещей я решился на просто-равномерный-прогрев, без «реболла», дома и за бесплатно.

    Ремонт

    Приплыли:

    Размышляя над тем, как осуществить прогрев равномерно и максимально обезопасив детали, я решил отказаться от идеи с духовкой, которую, тем не менее, успешно используют другие товарищи. Для себя я выбрал вариант с утюгом. Сам видеочип оказался в алюминиевом корпусе, но я решил, что проложить его фольгой всё равно не будет лишним. Собственно, ниже я прилагаю фотоотчет с комментариями по временным промежуткам и результатом:


    Разогрев я начал сразу и до среднего деления ориентируясь по сомнительному диску где мутно указывалась «шерсть». Не поленившись достать термопару я замерил что-то около 140 градусов. К сожалению фото замеров не прилагаю. В таком виде я продержал утюг на плате не больше 10 минут после чего выкрутил температуру на максимум ~200 градусов, и оставил так минут на 15.



    Должен заметить, что хороший прогрев происходит и за счёт очень длительного остывания утюга, температура падает медленно, что позволяет как следует прогреть все элементы посадки чипа и аккуратно без резких перепадов остудить его после «прожарки». Вытащив вилку утюга из розетки, я оставил конструкцию в таком виде остывать почти на 40 минут. Затем, закрутив обратно всю мишуру из радиатора вентилятора, элементов крепежа и прочей чепухи, я побежал проверять результат воскрешения:


    К сожалению, фотоотчет мог бы быть более полным, но я не планировал писать эту статью на тот момент, и пользуюсь тем материалом, что оказался доступен.

    Заключение

    В конце хочу добавить, что этим же способом сразу же была реанимирована и вторая видеокарта, что подтвердило работоспособность этого метода воскрешения видеокарт. Основываясь на собранной информации, я склоняюсь к мысли, что данный «ремонт» не способен полностью спасти мою видеокарту и в ближайшее время (месяц-два) ситуация повторится. Повторные прогревы, как показывает чужая практика, менее эффективны, если и помогают — то на всё меньшие сроки.

    Статья была написана в познавательных целях и не претендует на истину в последней инстанции, здесь лишь мои выкладки и мысли на тему данной проблемы.

    Спасибо за внимание.

    Мифы реболла, пропайки и прогрева северного моста и видеочипа

    Попробуем внести ясность в термины «прогрев», «реболл», «пропайка контактов», «прожарка» и т. д. относительно видеочипов nVidia, ATI  да и других тоже. Статья не претендуетна оригинальность,но попробуем доступным языком рассказать что такое BGA и почему бесполезно, а иногдаи очень вредно «пропаивать», «прожаривать», «прогревать» чипы в ноутбуках, хотя это в равной степени относится и к десктопным платам

    В интернете на разных специализированных и не очень форумах, а так жена разных ютубах полно тем и видеороликов где предлагается чинить плату ноутбука прогревом видео чипа, северного моста, южного моста (да вообще греют все что видят) в результате этого стали массово попадать в ремонт ноутбуки которые народные «умельцы» пытались чинить этими варварскими методами. Результаты как правило очень плачевные —в лучшем случае чип проработает недолго, пару недель — месяц и издохнет окончательно, в худшем — будет добита материнская плата, поскольку все эти любители погреть имеют очень смутное представление о технологиии принципах BGA а так жене имеют нужного паяльного оборудования, греют строительными фенами не соблюдая термопрофилей, или уж вообще дикими самодельными конструкциями надеясь на авось — заработает хорошо, не заработает —ну таки было.Итог для клиента весьма печальный, возможно плата восстановлению не подлежит,а попади она в грамотный сервис она была бы успешно отремонтирована.

    Вот для примера, как пытались погреть северный мост ATI 216-0752001, не знаю чем грели, явно что то типа строительного фена, профили температуры? нет, не знаем.От такого издевательства чип согнуло и оторовалоот платы левый край:

    Итак, что такое BGA:

    Во всей современной технике используется технология пайки BGA — (взято с Википедии)

    BGA (англ. Ball grid array — массив шариков) — тип корпуса поверхностно-монтируемых интегральных микросхем

    Здесь микросхемы памяти, установленные на планку, имеют выводы типа BGA

    Разрез печатной платы с корпусом типа BGA. Сверху видно кремниевый кристалл.

    BGA произошёл от PGA. BGA выводы представляют собой шарики из оловянно-свинцового или безсвинцового припоя, нанесённые на контактные площадки с обратной стороны чипа (микросхемы). Микросхему располагают на печатной плате, согласно маркировке первого контакта на микросхеме и на плате. Далее, микросхему нагревают с помощью воздушной паяльной станции или инфракрасного источника, по определенному термопрофилю до температуры при которой  шарики начинают плавиться. Поверхностное натяжение на расплавленном шарике заставляет расплавленный припой зафиксировать микросхему ровно над тем местом, где она должна находиться на печатной плате. Сочетание определённого припоя, температуры пайки, флюса и паяльной маски не позволяет шарикам полностью деформироваться.

    Основным недостатком BGA является то, что выводы не являются гибкими. Например, при тепловом расширении или вибрации некоторые выводы могут сломаться. Поэтому BGA не является популярным в военной технике или авиастроении. Так же этому сильно поспособствовали экологические требования о запрете свинцового припоя. Безсвинцовый припой намного более хрупкий чем свинцовый.

    Отчасти эту проблему решает залитие микросхемы специальным полимерным веществом — компаундом. Он скрепляет всю поверхность микросхемы с платой. Одновременно компаунд препятствует проникновению влаги под корпус BGA-микросхемы, что особенно актуально для некоторой бытовой электроники (например, сотовых телефонов). Также осуществляется и частичное залитие корпуса, по углам микросхемы, для усиления механической прочности. От себя добавлю что не малую долю в разрушении пайки BGA дает безсвинцовый припой который по сравнению с традиционным свинцовым не пластичен при застывании.

    Вот эта особенность BGA + безсвинцовый припой и есть причина всех бед. Видеочип или севреный мост, а так же новое поколение процессоров которые используют BGA, в процессе работы может нагреваться до 90 градусов,а при нагревании вы все знаете что материал расширяется, тоже самое происходит с шариками BGA. Постоянно расширяясь (при работе) — сжимаясь (после выключения) шарики начинают трескаться, площадь контакта с площадкой уменьшается, контакт становится все хуже и в конце концов окончательно пропадает.

    Строение типового чипа BGA:

    схематичное:

     А вот реальные фотографии взятые с сайта http://www.nanometer.ru/

    Слева фотографии до полировки, справа – после. Верхний ряд фотографий – увеличение 50x, нижний – 100x

    После полировки (фотографии справа) уже на увеличении 50x видны медные контакты, соединяющие отдельные структуры чипа. До полировки, они, конечно же, тоже проглядывают сквозь пыль и крошку, образовавшуюся после резки, но разглядеть отдельные контакты вряд ли удастся.

    Электронная микроскопия

    Оптическая микроскопия даёт 100–200 крат увеличения, однако это не идёт ни в какое сравнение с 100 000 или даже 1 000 000 крат увеличения, которое может выдать электронный микроскоп (теоретически для ПЭМ разрешение составляет десятые и даже сотые доли ангстрема, однако в силу некоторых реалий жизни такое разрешение не достигается).К тому же, чип изготовлен по техпроцессу 90 нм,и увидетьс помощью оптики отдельные элементы интегральной схемы довольно проблематично, опять-таки мешает дифракционный предел. А вот электроны вкупе с определёнными типами детектирования (например, SE2 – вторичные электроны) позволяют визуализировать разницу в химическом составе материала и, таким образом, заглянуть в самое кремниевое сердце нашего пациента, а именно узреть сток/исток, но об этомчуть ниже.

    Печатная плата

    Итак, приступим. Первое, что мы видим – печатная плата, на которой смонтирован сам кремниевый кристалл. К материнской плате ноутбука он припаянс помощью BGA пайки. BGA – Ball Grid Array – массив оловянных шариков диаметром около 500 мкм, размещённых определённым образом, которые выполняют ту же роль, что и ножкиу процессора,т. е. обеспечивают связь электронных компонентов материнской платы и чипа. Конечно, никто вручную не расставляет эти шарики на платеиз текстолита, (хотя иногда требуется перекатать чип, и для этого существуют трафареты) это делает специальная машина, которая перекатывает шарики по «маске» с дырочками, соответствующего размера.

    BGA пайка

    Сама плата выполнена из текстолитаи имеет8 слоёвиз меди, которые связаны определённым образом друг с другом.На такую подложку монтируется кристалл с помощью некоторого аналога BGA, давайте назовём его «mini»-BGA. Это те же шарики из олова, которые соединяют маленький кусочек кремния с печатной платой, только диаметр этих шариков гораздо меньше, меньше 100 мкм, что сопоставимо с толщиной человеческого волоса.

    Сравнение BGA и mini-BGA пайки (на каждой микрофотографии снизу обычный BGA, сверху – “mini”BGA)

    Для повышения прочности печатной платы, её армируют стекловолокном. Эти волокна хорошо видны на микрофотографиях, полученных с помощью сканирующего электронного микроскопа.

    Текстолит – настоящий композитный материал, состоящий из матрицыи армирующего волокна

    Пространство между кристаллом и печатной платой заполнено множеством «шариков», которые, по всей видимости, служат для теплоотвода и препятствуют смещению кристалла со своего «правильного» положения.

    Множество шарообразных частиц заполняют пространство между чипом и печатной платой

    А теперь выводы — Как уже говорилось выше, основная проблема BGA это разрушение шариков и уменьшение «пятна» контакта с подложкой.Но — в 99% случаев это происходит там где кристалл припаян к подложке! поскольку греется именно сам кристалл и шарики там во много раз мельче. «Отваливается» именно кристалл от подложки а не сам чип от платы! (справедливости ради — очень редко встречается отрыв чипа именно от платы,но это очень редкий случай)

    Так почему же помогает прогрев и реболл? - а он не помогает.От нагрева шарики под кристаллом расширяются, пробивают пленку окисла и контакт восстанавливается на некторое время. На какоевремя — это лотерея. Может 1 день,а можети месяц — два. Но итог всегда будет один — чип умрет опять. Чтобы восстановить чип нужно реболлить кристалл, а учитывая размеры шаров это скажем так —не реально.

    100% вариант ремонта —это замена чипа на новый.

    Мы рассмотрели чип nVidia, но большинство выше сказанного относится ко многим чипам, в том числе и ATI.С чипами ATI еще интереснее —современные чипы ATI очень плохо относятся к прогреву фенами, было уже много случаев когда некоторые «сервисы» грели чипы ATI в надежде что плата оживет, но они убили живые чипы, а проблема изначальна была в другом.

    В качестве заключения:

    Реболлинг все таки применяется в ремонте ноутбуков, например ошибочно поставили не тот чип, не выбрасывать же его, или часто бывает с ударенными или уроненными ноутбуками где чип оторвало от платы.Так же часто нужен реболл когда под чип попала жидкость и разрушила шарики. Чип обычно выживает. Вот примерына фотографиях ниже, залитый ноутбук, шарики под чипом окислились и потеряли контакт. Реболл спас ситуацию:

    И напоследок пара фотографий как пожарили видеочипы в одном сервисе, на первом фото грели так что на чипе появились волдыри, на втором зажарили и видео,и северный мост, залив плату каким то супер дешевым флюсом:

    PS — Современные чипы nVidia и ATI уже не оживаютот прогрева.Но любителей прогреть это не останавливает, греют все чипы подряд, до пузырей, убивая плату окончательно, и при этом говоря клиентам умные слова — «пропайка», «ребоулинг», но Вы прочитали эту статью, и надеюсь сделали верный вывод!

    PPS — Комментарии и указанияна неточности приветствуются.

    А всего этого можно избежать если вовремя проводить чистку и профилактику ноутбка!

    Какие симптомы отвала чипа видеокарты

    какие симптомы отвала чипа видеокарты
    Пользователи как настольных ПК, так и ноутбуков, часто встречают словосочетание «отвал чипа видеокарты». Сегодня мы постараемся объяснить, что значат эти слова, а также опишем симптомы этой проблемы.

    Что такое отвал чипа

    Для начала объясним, что подразумевается под словом «отвал». Самое простое объяснение – нарушается целостность пайки кристалла GPU к подложке либо к поверхности платы. Для более наглядного объяснения взгляните на изображение ниже. Место, где нарушается контакт чипа и подложки обозначено цифрой 1, нарушение подложки и платы – цифрой 2.
    Места отвала чипа видеокарты

    Происходит это по трём основным причинам: высокая температура, механические повреждения или же заводской брак. Видеокарта представляет собой своего рода материнскую плату в миниатюре с процессором и памятью, распаянными на ней, и точно так же требует качественного охлаждения посредством комбинации радиаторов и кулеров, и иногда страдает от перегрева. От слишком высокой температуры (свыше 80 градусов Цельсия) плавятся свинцовые шарики, обеспечивающие контакт, или разрушается клей-компаунд, которым кристалл крепится к подложке.

    Механические повреждения происходят не только в результате ударов и встрясок – например, повредить соединение чипа и подложки можно, слишком сильно затянув винты крепления системы охлаждения после разборки карты для обслуживания. Также известны случаи, когда чип отпадал в результате провисания – видеокарты в современных системных блоках типоразмера ATX устанавливаются сбоку, и свисают с материнской платы, что порой приводит к проблемам.

    Не исключён также и случай заводского брака – увы, подобное встречается даже у именитых производителей вроде ASUS или MSI, и более часты у брендов B-категории вроде Palit.

    Как распознать отвал чипа

    Непосредственно отвал чипа можно распознать по следующим симптомам.

    Симптом 1: Проблемы с приложениями и играми

    Если наблюдаются проблемы с запуском игр (ошибки, вылеты, зависания) или ПО, которое активно задействует графический чип (редакторы изображений и видео, программы для майнинга криптовалюты), подобные явления можно рассматривать как первый звонок появления неисправности. Для более точного определения источника сбоя рекомендуем провести обновление драйверов и очистку системы от накопившегося мусора.
    Заполняем поля информацией перед загрузкой ПО NVIDIA
    Подробнее:
    Обновляем драйвера на видеокарту
    Очищение Windows от мусорных файлов

    Симптом 2: Ошибка 43 в «Диспетчере устройств»

    Ещё одним тревожным сигналом является возникновение ошибки «Это устройство было остановлено (код 43)». Чаще всего её появление связано с неисправностями аппаратной части, среди которых самой распространённой является именно отвал чипа.
    Neispravnaya-videokarta-oboznachena-zheltyim-znachkom-v-dispetchere-ustroystv-Windows

    Читайте также: Ошибка «Это устройство было остановлено (код 43)» в Windows

    Симптом 3: Графические артефакты

    Самый явный и верный признак рассматриваемой неполадки – появление артефактов графики в виде горизонтальных и вертикальных полос, мешанины из пикселей в тех или иных участках дисплея в форме квадратов или «молний». Артефакты проявляются вследствие неверного декодирования сигнала, который проходит между монитором и картой, что проявляется именно вследствие отвала графического чипа.

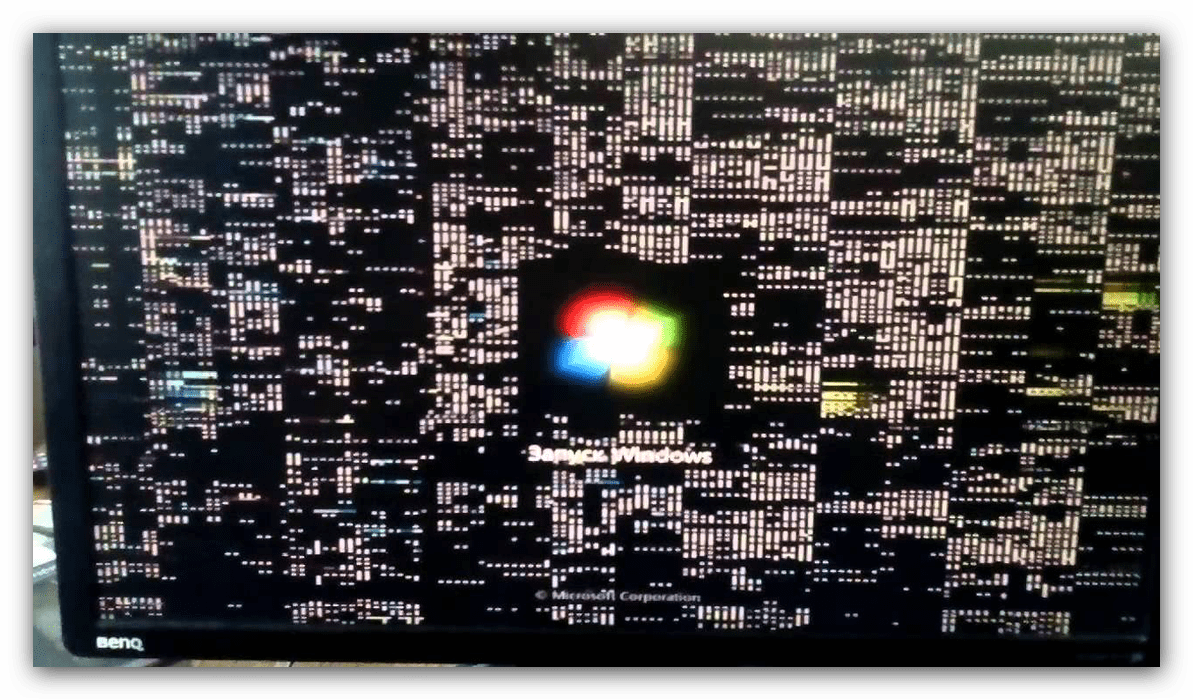

    Пример артефактов при отвале чипа видеокарты

    Устранение проблемы

    Решений у этой неисправности существует всего два – либо полная замена видеокарты, либо замена графического чипа.

    Внимание! В интернете есть много инструкций по «прогреву» чипа в домашних условиях посредством духовки, утюга или другого подручного средства. Эти способы – не решение проблемы, и могут применяться только в качестве средства диагностики!

    Если самостоятельная замена видеокарты не составляет большого труда, то её ремонт в домашних условиях представляет собой практически невыполнимую задачу: для реболла чипа (замены отпаявшихся контактных шариков) потребуется специальное дорогостоящее оборудование, поэтому дешевле и надёжнее будет обратиться в сервисный центр.

    Как избежать отвала

    Для того чтобы не допустить повторения проблемы, соблюдайте ряд условий:

    1. Приобретайте новые видеокарты от надёжных вендоров в проверенных торговых точках. Старайтесь не связываться с подержанными картами, так как много мошенников берут девайсы с отвалом, прогревают их для краткосрочного решения проблемы и продают как полностью исправные.
    2. Регулярно проводите техническое обслуживание видеокарты: меняйте термопасту, проверяйте состояние радиатора и кулеров, очищайте компьютер от накопившейся пыли.
    3. Если прибегали к разгону, внимательно следите за показателями вольтажа и потребления мощности (TDP) – при слишком высоких показателях GPU будет перегреваться, что может привести к расплавлению шариков и последующему отвалу.
    4. При соблюдении указанных условий вероятность появления описываемой проблемы значительно уменьшается.

    Заключение

    Симптомы аппаратной неисправности в виде отвала чипа GPU диагностировать довольно легко, но вот ее устранение может стоить довольно дорого как по деньгам, так и по затраченным усилиям.

    Пример артефактов при отвале чипа видеокартыМы рады, что смогли помочь Вам в решении проблемы.
    Пример артефактов при отвале чипа видеокартыОпишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

    Помогла ли вам эта статья?

    ДА НЕТ

    Как выглядит видеокарта в ноутбуке и зачем она нужна

    Видеокарта — неотъемлемая составляющая любого ноутбука или персонального компьютера. Именно она отвечает за преображение вычислений и процессов в видеосигнал и последующий его вывод и показ на экране или мониторе.

    Как выглядит видеокарта в ноутбуке и зачем она нужна?

    Как выглядит видеокарта в ноутбуке и зачем она нужна?

    Зачем нужна видеокарта?

    Среди всех составляющих компьютера главным образом принято выделять две — процессор и видеокарту, хоть и остальные части также важны. И если процессор отвечает за вычислительную способность, то видеокарта нужна для отображения всех процессов и действий на экране.

    Самыми важными комплектующими компьютера являются процессор и видеокарта

    Самыми важными комплектующими компьютера являются процессор и видеокарта

    При её отсутствии компьютер конечно включится — однако никакого изображения не будет, да и подключение монитора к системному блоку, в котором отсутствует видеокарта не представляется возможным. Ещё одна задача видеокарты, хоть и уже не настолько значимая — снизить своим наличием нагрузку, на другие комплектующие компьютера, например, такие, как процессор и оперативную памятью

    Какие бывают видеокарты

    Видеокарты разделяются на два вида:

    • дискретные;
    • интегрированные, или же встроенные.

    Во многих современных процессорах есть встроенные видеочипы, которые и называется интегрированными видеокартами. У них нет физического носителя, а для своей работы ими используются ресурсы процессора и оперативной памяти. В подавляющем большинстве случаев встроенная графика гораздо менее мощная, чем дискретная, и встречается только в ноутбуках.

    Встроенная (интегрированная) карта в ноутбуке

    Встроенная (интегрированная) карта в ноутбуке

    Дискретная видеокарта — это уже самостоятельная внешняя плата, которая совершенно не относится к процессору и имеет собственную систему охлаждения. Она выглядит примерно так.

    Дискретная видеокарта

    Дискретная видеокарта

    Сейчас сложно представить современный ПК без дискретной видеокарты, в то время как существует довольно большое количество решений с интегрированными видеокартами среди ноутбуков. Всё потому, что необходимость в наличии дискретной видеокарты в ноутбуке возникает далеко не всегда, так как с большинством несложных повседневных задач достаточно хорошо справляются и встроенные видеоадаптеры.

    Из чего состоит дискретная видеокарта

    В отличие от интегрированных видеокарт, дискретная видеокарта полностью автономна и потребляет лишь свои собственные ресурсы благодаря расположению на одной плате всех её элементов, таких как:

    • графический процессор (GPU). Это центральный и наиболее важный элемент в видеокарте. Через него проходят все процессы обработки видеосигнала, а также он призван разгрузить центральный процессор. В современных конфигурациях компьютеров бывает так, что центральный процессор даже уступает графическому по вычислительной мощности; Графический процессор самый важный элемент в видеокарте

      Графический процессор самый важный элемент в видеокарте

    • видеоконтроллер. Этот компонент прямым образом относится к генерации итоговой картинки на экране, создавая видеосигнал, помещаемый в видеопамять. Всего их несколько: существуют видеоконтроллеры внешней и внутренней шины данных (PCI, APG), а также контроллер самой видеопамяти; Видеоконтроллеры на видеокарте создают видеосигнал, помещаемый в видеопамять

      Видеоконтроллеры на видеокарте создают видеосигнал, помещаемый в видеопамять

    • видеопамять. Для, того, чтобы сохранять изображения, наборы необходимых для воспроизведения видеосигнала команд и некоторые другие важные экранные элементы требуется видеопамять. Она бывает разной по объёму, скорости обработки данных, частоте и типу. GDDR3 и GDDR5 — наиболее распространённые типы видеопамяти на данный момент, причем в новых видеокартах уже используется только GDDR5; Видеопамять сохраняет изображения, наборы необходимых для воспроизведения видеосигнала команд и некоторые другие важные экранные элементы

      Видеопамять сохраняет изображения, наборы необходимых для воспроизведения видеосигнала команд и некоторые другие важные экранные элементы

    • цифро-аналоговый преобразователь (ЦАП). ЦАП отвечает за обработку изображения, созданного видеоконтроллером, в удобный для пользователя формат, так как до этого этапа он представлен лишь набором символов. Также он отвечает за правильные цвета, яркость и гамму на итоговом изображении на экране; Цифро-аналоговый преобразователь отвечает за обработку изображения

      Цифро-аналоговый преобразователь отвечает за обработку изображения

    • постоянное запоминающее устройство (ПЗУ). В ПЗУ содержатся важные экранные элементы, таблицы и данные из BIOS. Именно благодаря видеоданным из BIOS, видеокарта начинает функционировать до окончательной загрузки операционной системы. С ПЗУ работает лишь центральный процессор, а видеоконтроллер с ним совершенно несвязан; В ПЗУ содержатся важные экранные элементы, таблицы и данные из BIOS

      В ПЗУ содержатся важные экранные элементы, таблицы и данные из BIOS

    • система охлаждения. Во время работы видеокарта нагревается, особенно при активной работе в ресурсоёмких приложениях. В качестве системы охлаждения обычно используется радиатор и пара вентиляторов, а для особо мощных видеокарт — водяное. Система охлаждения в дискретной видеокарте

      Система охлаждения в дискретной видеокарте

    Разъёмы дискретных видеокарт

    В дискретных видеокартах существуют три основных разъёма:

    • DVI;
    • HDMI;
    • VGA. Три основных разъёма на видеокарте

      Три основных разъёма на видеокарте

    Причем первые два разъёма являются цифровыми, а VGA — аналоговым. Какой разъем использовать в том или ином случае зависит от типа и модели монитора, наибольшее распространение сейчас получило подключение с помощью HDMI.

    Производители видеокарт

    Основу современных дискретных видеокарт, то есть графические процессоры, выпускают всего два производителя — NVIDEO и AMD.

    NVIDIA и AMD основные производителя графических процессоров для дискретных видеокарт

    NVIDIA и AMD основные производителя графических процессоров для дискретных видеокарт

    Сами же дискретные видеокарты выпускаются довольно многими производителями ноутбуков, компьютерной периферии и комплектующих ПК:

    • MSI;
    • ASUS;
    • Gigabyte и другие.

    Интегрированные же видеокарты встречаются в процессорах от производителей Intel и AMD.

    Видео — Что такое видеокарта, что дает и зачем нужна?

    Понравилась статья?
    Сохраните, чтобы не потерять!

    что такое gpu видеокарты ???

    Графический процессор (англ. graphics processing unit, GPU) — отдельное устройство персонального компьютера или игровой приставки, выполняющее графический рендеринг. Современные графические процессоры очень эффективно обрабатывают и отображают компьютерную графику, благодаря специализированной конвейерной архитектуре они намного эффективнее в обработке графической информации, чем типичный центральный процессор. Графический процессор в современных видеоадаптерах применяется в качестве ускорителя трёхмерной графики, однако его можно использовать в некоторых случаях и для вычислений (GPGPU). Отличительными особенностями по сравнению с ЦП являются: * архитектура, максимально нацеленная на увеличение скорости расчёта текстур и сложных графических объектов; * ограниченный набор команд. Примером может служить чип R520 от ATI или G70 от nVidia.

    GPU - graphics processing unit - графический процессор.

    Это ей графическое ядро

    Это процессор видеокарты.
