Что такое мостик sli: Nvidia sli — Википедия – Тестирование мостика MSI 2Way SLI HB Bridge M с парой GeForce GTX 1070: когда сведутся все мосты

Что такое sli мостик — kak.feedjc.org

Я точно знаю, что проблема с мостиками, позволяющими создавать SLI-тандем из видеокарточек Nvidia, существует (то они слишком короткие, то ещё что). Компания Colorful тоже в курсе этой ситуации, потому создала гибкий и длинный SLI мостик.









Необходимость в такого рода прибамбасе возникла из-за того, что некоторые видеокарты от Colorful, в частности iGame GTX460 имеют очень уж нестандартную систему охлаждения, форма которой не позволяет использовать стандартные мостики для SLI от Nvidia. Теперь, с выходом гнущихся и более длинных (12.4 сантиметров) соединительных кабелей, этой проблемы больше не существует. Идея создания таких мостиков не нова, однако подобные новости довольно редки, потому не написать об этом нельзя. Конечно же, новинка от Colorful совместима со всеми картами GeForce.



Вот они, гнущиеся или лучше сказать, гибкие мостики для SLI







Я так понял, что пока эти мостики купить как отдельный продукт нельзя, они идут в комплекте с видеокартами от Colorful, но уверен в том, что в будущем мы их увидим и в рознице.





Понравился материал «У SM»?

Поделись им с другими:







< Новая видеокарта — GeForce GTX460 SE Из разряда слухов — грядут видеокарты серии Radeon HD 7000 (Southern Islands) >



Источник: www.u-sm.ru

Читайте также

NVIDIA GeForce GTX 1070 vs GTX 1080 SLI, сравнение трех поколений мостиков SLI / Видеокарты

Представляем тестирование игровых конфигураций высшего класса на платформе NVIDIA. Насколько масштабируется быстродействие нескольких GPU в современных играх, есть ли смысл в покупке двух GeForce GTX 1080 или лучше обойтись парой GTX 1070 и сможет ли TITAN X превзойти систему в SLI? В тестировании участвует GIGABYTE GeForce GTX 1070 Xtreme Gaming

⇣ Содержание

⇡#3840 × 2160

3840 × 2160
Полноэкранное сглаживание2 × NVIDIA GeForce GTX 1070 (1506 /8008 МГц, 8 Гбайт)2 × NVIDIA GeForce GTX 1080 (1607 /10008 МГц, 8 Гбайт)NVIDIA GeForce GTX TITAN X (1000 /7012 МГц, 12 Гбайт)NVIDIA GeForce GTX 1070 (1506 /8008 МГц, 8 Гбайт)NVIDIA GeForce GTX 1080 (1607 /10008 МГц, 8 Гбайт)NVIDIA TITAN X (1617 /11110 МГц, 12 Гбайт)AMD Radeon R9 Fury X (1050 /1000 МГц, 4 Гбайт)AMD Radeon R9 295X2 (1018/ 5000 МГц, 8 Гбайт)
Ashes of the SingularityВыкл.5763293341603738
Battlefield 41161375760741125272
Crysis 35770282936562940
DiRT Rally4658414150653348
DOOM55695155681045745
GTA V7787394151753449
HITMAN2949384153773324
Metro: Last Light Redux7888384047743847
Rise of the Tomb Raider6680333544693137
Tom Clancy’s The Division4653252733522826
Total War: WARHAMMER2138303138
58
3220
Макс.+26%−10%−11%+10%+43%−28%+5%
Среднее+17%−45%−42%−28%+7%−46%−32%
Мин.+11%−51%−49%−40%−5%−56%−44%

Прим.: процентные соотношения рассчитаны по результатам в играх, поддерживающих SLI/CrossFire.

⇡#Сравнение мостиков SLI

Для сравнения мостиков SLI старого и нового образца мы использовали пакет тестов 3DMark и несколько игр, демонстрирующих наибольшее масштабирование в системе с множественными GPU. Ни cинтетика, ни игры не обнаружили существенных различий между одинарным LED-мостиком, работающим на повышенной частоте в архитектуре Pascal, и новым двойным мостиком SLI. Лишь при очень высокой частоте смены кадров (как в Battlefield 4) двойной интерфейс имеет преимущество — около 4%.

Мостик старого образца (гибкий или жесткий — не имеет значения) все еще вполне подходит для игры в разрешении 1080p, где более скоростной интерфейс не приносит никакой пользы, и даже в некоторых играх в более высоких разрешениях (вплоть до 4К). Однако большинство игр в режимах 1440p и 2160p отдают предпочтение новому двойному или одинарному LED-мостику: средний прирост быстродействия составляет 11–15% (чем выше разрешение, тем больше), а максимальный достигает 21–27%.

3DMark (Graphics Score)
Разрешение2 × NVIDIA GeForce GTX 1080 (1607/10008 МГц, 8 Гбайт), гибкий мостик2 × NVIDIA GeForce GTX 1080 (1607/10008 МГц, 8 Гбайт), одинарный LED-мостик 2 × NVIDIA GeForce GTX 1080 (1607/10008 МГц, 8 Гбайт), двойной мостик
Fire Strike1920 × 108031 30141 46741 201
Fire Strike Extreme2560 × 144017 72919 83219 831
Fire Strike Ultra3840 × 21609 2389 7949 738
Time Spy2560 × 144010 37912 95312 951
Макс.+32%+32%
Среднее+19%+18%
Мин.+6%+5%
1920 × 1080
Полноэкранное сглаживание2 × NVIDIA GeForce GTX 1080 (1607/10008 МГц, 8 Гбайт), гибкий мостик2 × NVIDIA GeForce GTX 1080 (1607/10008 МГц, 8 Гбайт), одинарный LED-мостик2 × NVIDIA GeForce GTX 1080 (1607/10008 МГц, 8 Гбайт), двойной мостик
Ashes of the SingularityMSAA 4x69
Battlefield 4MSAA 4x + FXAA High200200200
Crysis 3MSAA 4x150150150
GTA VMSAA 4x + FXAA979797
Metro: Last Light ReduxSSAA 4x164160166
Rise of the Tomb RaiderSSAA 4x108110111
Tom Clancy’s The DivisionSMAA 1x Ultra112116116
Макс.+4%+4%
Среднее+0%+1%
Мин.−3%−0%



2560 × 1440
Полноэкранное сглаживание2 × NVIDIA GeForce GTX 1080 (1607/10008 МГц, 8 Гбайт), гибкий мостик2 × NVIDIA GeForce GTX 1080 (1607/10008 МГц, 8 Гбайт), одинарный LED-мостик2 × NVIDIA GeForce GTX 1080 (1607/10008 МГц, 8 Гбайт), двойной мостик
Battlefield 4MSAA 4x + FXAA High140170177
Crysis 3MSAA 4x100101101
GTA VSMAA919293
Metro: Last Light ReduxSSAA 4x869699
Rise of the Tomb RaiderНе поддерживается62
70
67
Tom Clancy’s The DivisionSSAA 4x768786
Макс.+21%+26%
Среднее+11%+11%
Мин.+1%+1%

3840 × 2160
Полноэкранное сглаживание2 × NVIDIA GeForce GTX 1080 (1607/10008 МГц, 8 Гбайт), гибкий мостик2 × NVIDIA GeForce GTX 1080 (1607/10008 МГц, 8 Гбайт), одинарный LED-мостик2 × NVIDIA GeForce GTX 1080 (1607/10008 МГц, 8 Гбайт), двойной мостик
Battlefield 4Выкл.116132137
Crysis 3697170
GTA V808687
Metro: Last Light Redux768688
Rise of the Tomb Raider638080
Tom Clancy’s The Division425353
Макс.+27%+27%
Среднее+15%+16%
Мин.+3%+1%

⇡#Производительность: вычисления

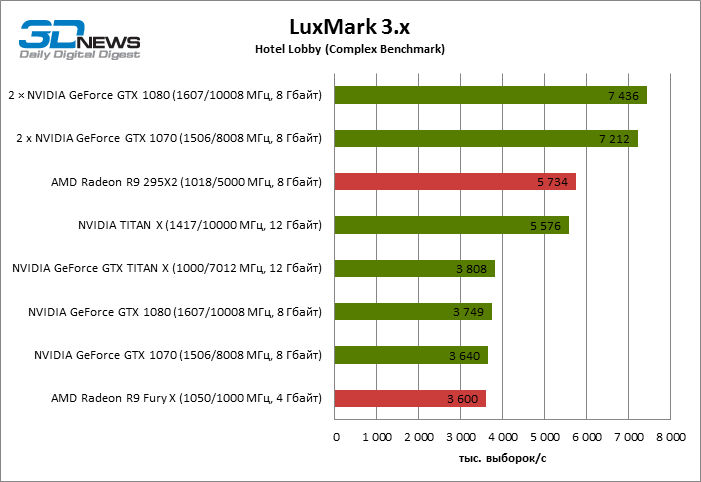

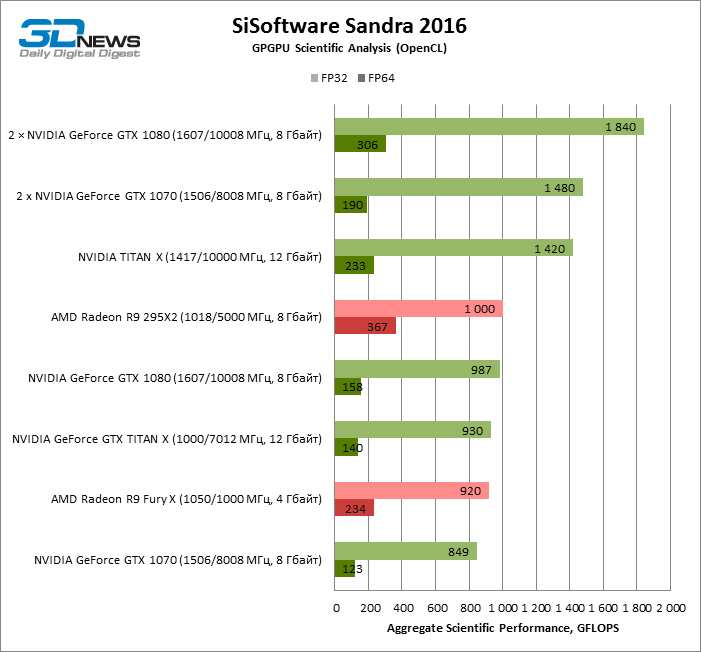

Среди вычислительных тестов в нашей методике только LuxMark и SiSoftware Sandra могут использовать множественные GPU. Однако в этом классе задач проблема масштабирования стоит не столь остро, как в играх, поэтому два GeForce GTX 1070 и GTX 1080 неизменно опережают одиночный ускоритель, пусть и такой мощный, как TITAN X на архитектуре Pascal. Впрочем, последний ненамного уступает GTX 1080 в SLI по результатам в Sandra и даже превосходит по результатам вычислений двойной точности.

Разница между тандемом GTX 1070 и GTX 1080 также более выражена в тесте Sandra, нежели в LuxMark.

Следующая страница → ← Предыдущая страница

Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

когда сведутся все мосты (страница 7)

Подведение итогов

Итак, по итогам тестов предварительно можно сказать следующее: SLI HB Bridge не преподносят нам ничего интересного ни в среднее количество кадров в секунду, ни во время вывода кадра.

Стало интересно – может нужно повысить разрешение? Выставив в Grand Theft Auto V с помощью DSR максимально возможное разрешение для моей системы – 5120 х 2880 – я повторил тест, не меняя остальных настроек. И вот что вышло:

Grand Theft Auto V (5K)

Кадры в секунду, среднее
Больше – лучше

Включите JavaScript, чтобы видеть графики


450x291  23 KB. Big one: 1500x973  134 KB График количества кадров в секунду. 450x292  28 KB. Big one: 1253x815  121 KB График времени вывода кадра.

Ничего не изменилось. Одного гибкого мостика вполне достаточно для комфортного framerate и frametime.

Возможно, у меня проблема с самими мостиками? Так возьмем еще парочку для сравнения – ASUS ROG Enthusiast SLI Bridge и ASUS SLI HB Bridge (2-Way-M). Первый является так называемым LED-мостом, второй – HB. 450x355  44 KB. Big one: 1500x1184  373 KB MSI 2Way SLI Bridge L и ASUS ROG Enthusiast SLI Bridge. 450x408  58 KB. Big one: 1500x1361  298 KB MSI 2Way SLI HB Bridge M и ASUS SLI HB Bridge(2-Way-M). 450x257  41 KB. Big one: 1500x857  362 KB Объединение видеокарт с помощью ASUS ROG Enthusiast SLI Bridge. 450x256  54 KB. Big one: 1500x856  199 KB Объединение видеокарт с помощью ASUS SLI HB Bridge (2-Way-M).

Тестирование проходило в Deus Ex: Mankind Divided (DirectX 11) с указанными ранее настройками.

Приведу результаты тестирования HB-мостов:

Deus Ex: Mankind Divided (DirectX 11, HB-bridges)

Кадры в секунду, среднее
Больше – лучше

Включите JavaScript, чтобы видеть графики


450x292  23 KB. Big one: 1257x817  98 KB График количества кадров в секунду. 450x294  26 KB. Big one: 1251x819  120 KB График времени вывода кадра.

Результаты тестирования LED-мостов:

Deus Ex: Mankind Divided (DirectX 11, LED-bridges)

Кадры в секунду, среднее
Больше – лучше

Включите JavaScript, чтобы видеть графики


450x292  23 KB. Big one: 1253x815  101 KB График количества кадров в секунду.
450x292  23 KB. Big one: 1253x815  107 KB График времени вывода кадра.

Никаких изменений, никаких отклонений, для пары GeForce GTX 1070 Gaming X все ясно. Что касается производительности, то здесь выводы можно сделать самостоятельно, благо все цифры приведены.

Заключение

Пожалуй, вся необходимая информация была представлена в разделе выше, а теперь скажем несколько слов о герое обзора. Мостик MSI 2Way SLI HB Bridge M для меня был интересен с точки зрения моддинга, и я знал, на что шел при его приобретении. И данная покупка полностью оправдала ожидания.

Если у вас корпус с боковым окном, и вы не собираетесь к своим двум видеокартам ставить третью – MSI 2Way SLI HB Bridge M то, что надо. А если вы гонитесь только за производительностью и плавностью игрового процесса, то одного гибкого SLI-моста будет достаточно.

Плюсы MSI 2Way SLI HB Bridge M:

  • Качественные материалы изготовления;
  • Привлекательный внешний вид;
  • Настраиваемая подсветка;
  • Масса и прочность.

Минусы мостика:

Олег Мартынов aka Olegdjus


450x292  23 KB. Big one: 1253x815  107 KB

[Инструкция] Собираем SLI и CrossFireX на платах ROG Maximus V

Сегодня мы познакомимся с построение SLI или CrossFireX конфигурация на материнских платах ASUS ROG Maximus V.
2-x-GTX-670

В данной инструкции мы рассмотрим пример построения SLI и CrossFireX системы на базе материнской платы ASUS ROG Maximus V Formula.

Устанавливаем первую видеокарту в верхний красный слот PCI-Express (х16).
Так как мы заинтересованы в установке двух видеокарт, то вторую надо установить в средний (тоже красный) слот. В таком случае режим работы каждого слота будет PCI-E 3.0 х8. Такой пропускной способности хватит (учитывая стандарт 3.0), поэтому потери производительности не будет.
Осталось убедиться, что защёлки на слотах держат карты и что мы подключили дополнительное питание.
Single-GPu-3

Установка второй видеокарты.
Вторая карта должна быть максимальна схожа с первой. Для NVIDIA всё просто — необходимо устанавливать две одинаковые видеокарты (к первой GTX 670 надо ставить вторую GTX 670). При этом драйвер будет синхронизировать частоты графического процессора и видеопамяти для корректной работы.
А для AMD ситуация интереснее — можно использовать несколько разные видеокарты. Например, с HD 7970 можно использовать HD 7950. А ещё мы приготовили специальную таблицу для упрощения выбора:
AMDs-CrossFire-chart

Отметим, что устанавливать SLI или CrossFireX видеокарты NVIDIA + AMD нельзя.

На плате Maximus V Formula первый и второй слоты PCI-Express (размер х16) расположены таким образом, что вы без проблем сможете установить даже трёхслотовые видеокарты, такие как ASUS DirectCU II.

Не стоит устанавливать видеокарту в самый нижний PCI-Express слот, так как его пропускная способность всегда ограничена режимом х4.

Ну что ж, когда мы установили две видеокарты, стоит соединить их специальным мостом. Мосты для SLI обычно поставляются в комплекте с материнскими платами, а CrossFire мосты — с видеокартами. Устанавливать мосты надо на одну и ту же контактную площадку обеих карт.
SLI-bridge
Crossfire-goldinger

При использовании одного монитора, его необходимо подключить к видеовыходу верхней карты. Если у вас конфигурация из трёх мониторов, то, при использовании карт AMD, третий необходимо подключать к выходу DisplayPort, вто время, как в случае с картами NVIDIA можно подключать все три через DVI выходы.

Когда мы всё подключили, остаётся только кое-что настроить в BIOS и драйверах.
Нам нужна закладка Advanced, затем System Agent Configuration и в этом меню NB PCIe Configuration. Надо поменять значения «Auto» на «Gen 3».
BIOS-2-gen-3-PCI-e

Теперь можно загрузить операционную систему и установить драйвера.
Когда установка будет завершена и система перезагружена, нам необходимо попасть в панель управления видеокартами.
В ней надо включить SLI или CrossFire, в зависимости от нашей конфигурации.
SLI-ON
crossfire-enabled

И надо убедиться, что всё работает как надо. Например, при помощи бенчмарка Unigen Heaven 3.0.
Прирост от второй GTX 670 очевиден (для разных систем результаты могут разниться):
1-x-GTX-670-2GB
2-x-GTX-670-2GB

Для одной и двух HD 7970 соответственно:
2-x-7970-3GB
1-x-7970-3GB

Надо сказать, что прирост от установки второй видеокарты может быть не в каждой игре. Это может быть связано как с самой игрой, так и с драйверами. Поэтому надо следить за обновлениями драйверов и самой игры (патчи).

Остаётся только добавить, что необходим качественный и мощный блок питания. Для системы с двумя видеокартами мы рекомендуем блок питания мощностью минимум 700 Вт.

Данный материал является свободным переводом статьи с сайта ASUS ROG.

Обзор мостиков EVGA Pro SLI

Данная заметка может показаться интересной для тех, кто имеет или собирается купить себе две видеокарты NVIDIA в настольный компьютер. Как известно, видеокарты «зеленых» объединяются в графический массив при помощи мостиков SLI. Таким образом, можно соединить две и более больше видеокарт.


Подобные мостики появились около 10 лет назад и все это время служили для того, чтобы снять ограничения пропускной способности и организовать обмен данными между видеокартами, минуя набор микросхем материнской платы. Все эти годы применялись невзрачные гибкие мостики в виде ленты и твердые на базе печатной платы. И вот теперь EVGA решили прервать данную традицию и представили мостики Pro SLI своего производства с оригинальным дизайном. Новые мостики имеют стильный внешний вид и даже LED подсветку.


Компания EVGA представила три различных модификации EVGA Pro SLI: для массива с двумя, тремя и четырьмя видеокартами. Размер их, естественно, отличается, но все мостики имеют одинаковую стоимость 29,99$. Данное приспособление может заинтересовать геймеров, энтузиастов, пользователей, которые часто собирают систему на открытом стенде. Также EVGA Pro SLI могут использовать компании, которые занимаются сборкой компьютерных систем, моддингом и т.п. Стоит учесть, что обычный гибкий мостик SLI стоит 14,99$, то есть за стильное устройство с тем же функционалом придется заплатить в два раза больше.


Конечно, полированный металл выглядит гораздо эстетичнее, чем стандартные мостики. Кстати, логотип NVIDIA SLI можно убрать — это всего лишь наклейка.


Как можно видеть на изображении выше, интервал между интерфейсными разъемами на мостиках SLI значительно отличается. На 2х SLI расстояние равно 60 миллиметров, на мостике 3х SLI оно составляет 40 миллиметров. В принципе, ничего не мешает Вам использовать мост 3х SLI, как двойной с расстоянием 80 миллиметров между разъемами. Какое Вам требуется расстояние, следует прикинуть заранее, ведь мостики EVGA выполнены на базе PCB и не являются гибкими.


На фотографии показаны мостики EVGA Pro SLI 2х и 3х. Они объединяют в массив две эталонных видеокарты NVIDIA GeForce GTX 660 Ti. Правда на них, не работает подсветка EVGA Pro SLI. LED подсветка включается на более новых видеокартах, где на линии SLI подается питание. Например, NVIDIA GeForce GTX Titan, серия 780 или 770.

Заключение

Новые мостики EVGA Pro SLI никак не скажутся на производительности Вашей системы, но способны придать ей более стильный и эстетичный внешний вид. Целевой покупатель данных мостиков — энтузиасты, геймеры, моддеры и все те, кто часто используется систему, собранную на открытом стенде.

Те, кто дружит с паяльником, могут легко удалить LED белого цвета и заменить их на другой, более подходящий к Вашей системе, цвет. Чтобы разобрать EVGA Pro SLI потребуется только шестигранный ключ. В принципе, можно даже заменить логотип EVGA на другой более близкий пользователю. Это маленький камешек в огород EVGA. Могли бы сделать съемную вставку с возможность быстрой замены.


Стоимость EVGA Pro SLI 29,99$ кажется весьма «кусачей» для такого устройства, но, если учесть сколько стоят компьютерные системы с графическими массивами топ-уровня, то эти деньги будут незаметны в общем бюджете. Напоследок отметим, что EVGA обеспечивает Pro SLI 2-х летней гарантией, хотя там и ломаться особо нечему.

Автор: Grek
Источник: Железный сайт



Похожие материалы:

Какой sli мостик подобрать под видеокарты?

Здравствуйте, Смотрите по расстоянию между слотами системной платы, в которые предполагается устанавливать видеокарты, при этом можете выбирать <a rel=»nofollow» href=»https://ru.aliexpress.com/popular/sli-bridge.html» target=»_blank» >стандартные мостики</a>, затраты могут быть существенно меньше, если, конечно, не требуется, например, подсветка, также учитывайте, что при установке видеокарт с 2.5-слотовыми системами охлаждения имеет смысл дополнительный обдув вентилятором на боковой стенке корпуса или вентилятором, установленном как в примере из вложения. <img src=»//otvet.imgsmail.ru/download/90283043_3f5db550907550456d4ef94c72744b8c_800.png» data-lsrc=»//otvet.imgsmail.ru/download/90283043_3f5db550907550456d4ef94c72744b8c_120x120.png» data-big=»1″>

Здравствуйте, Смотрите по расстоянию между слотами системной платы, в которые предполагается устанавливать видеокарты, при этом можете выбирать <a rel=»nofollow» href=»https://ru.aliexpress.com/popular/sli-bridge.html» target=»_blank» >стандартные мостики</a>, затраты могут быть существенно меньше, если, конечно, не требуется, например, подсветка, также учитывайте, что при установке видеокарт с 2.5-слотовыми системами охлаждения имеет смысл дополнительный обдув вентилятором на боковой стенке корпуса или вентилятором, установленном как в примере из вложения. <img src=»//otvet.imgsmail.ru/download/90283043_3f5db550907550456d4ef94c72744b8c_800.png» data-lsrc=»//otvet.imgsmail.ru/download/90283043_3f5db550907550456d4ef94c72744b8c_120x120.png» data-big=»1″>

Гибкие SLI мостики от Colorful

Я точно знаю, что проблема с мостиками, позволяющими создавать SLI-тандем из видеокарточек Nvidia, существует (то они слишком короткие, то ещё что). Компания Colorful тоже в курсе этой ситуации, потому создала гибкий и длинный SLI мостик.









Необходимость в такого рода прибамбасе возникла из-за того, что некоторые видеокарты от Colorful, в частности iGame GTX460 имеют очень уж нестандартную систему охлаждения, форма которой не позволяет использовать стандартные мостики для SLI от Nvidia. Теперь, с выходом гнущихся и более длинных (12.4 сантиметров) соединительных кабелей, этой проблемы больше не существует. Идея создания таких мостиков не нова, однако подобные новости довольно редки, потому не написать об этом нельзя. Конечно же, новинка от Colorful совместима со всеми картами GeForce.



Вот они, гнущиеся или лучше сказать, гибкие мостики для SLI







Я так понял, что пока эти мостики купить как отдельный продукт нельзя, они идут в комплекте с видеокартами от Colorful, но уверен в том, что в будущем мы их увидим и в рознице.
