Корпус для компьютера

Сегодня мы с Вами поговорим о такой важной вещи, как корпус компьютера. Корпус это — фундамент нашего ПК и к его выбору надо подходить со всей серьезностью.

Часто корпусом для компьютера называют весь системный блок, а это — не верно! Корпус это — оболочка из металла, на которую монтируются все комплектующие нашего компьютера. Ее еще иногда называют «кейсом». В функции корпуса также входит;

1. защита «внутренностей» системного блока от внешнего физического воздействия
2. поддержка оптимального температурного режима (при правильной организации охлаждения)
3. экранирование электромагнитного излучения, создаваемого работающим ПК

Если сходу разделить все корпуса для компьютера на две большие категории, то к первой мы отнесем решения для серверов, а ко второй — все остальные (корпуса компьютеров пользователей).

Вот, к примеру, как выглядит корпус одного из наших серверов в организации. Это — модель от компании Hewlett-Packard «HP ProLiant ML150»:

Для экономии места я совместил два фото в одно. Как видите это — достаточно дорогая «игрушка» (хотя и устаревшая). Этот корпус имеет запирающуюся на ключ переднюю панель, под которой удобно расположены три 5,25-ти дюймовых отсека (для оптических дисков или — «карманов») и шесть отсеков на 3,5 дюйма (для установки жестких дисков). При такой конструкции их очень легко извлекать и устанавливать.

А вот как выглядит корпус нашего сервера в сравнении с 15-ти дюймовым ЭЛТ монитором:

Достаточно большой и просторный внутри. Не правда ли?

Итак, что мы здесь видим:

• два отдельных двухъядерных процессора Intel Xeon (обведены красным)
• хороший серверный блок питания на 650 Ватт
• три слота PCI-X на материнской плате

Обратите внимание, как организован отвод за пределы корпуса теплого воздуха, нагреваемого процессорами. Процессорные вентиляторы крепятся на одну из боковых сторон алюминиевого радиатора и гонят разогретый воздух по специальному пластиковому кожуху в направлении, указанном тремя стрелками. Там его подхватывает большой 14-ти сантиметровый вентилятор, установленный на задней стенке системного блока (работающий на выдув), который и «выбрасывает» тепло из корпуса компьютера.

Примечание: слоты расширения PCI-X (развитие стандарта PCI 64) применяются в высокопроизводительных системах, так как имея большее количество контактных площадок (фактически — линий передачи данных) могут обеспечивать большую (по сравнению с обычным PCI интерфейсом) скорость передачи. Электрически и физически они совместимы с большинством универсальных плат расширения старого образца.

Теперь организуем разделение корпусов компьютера на основе еще одного признака. Я имею в виду корпуса типа «Desktop» (горизонтальные) и «Tower» (англ. «башня» — вертикальные).

Вот, к примеру, такой десктоп (desktop — компьютер, предназначенный для размещения на столе) находится в моем домашнем «музее компьютерных древностей» и мы ласково зовем его «пони» 🙂

Думаю, тут ничего отдельно расписывать не нужно, сами все видите. Это — горизонтально расположенный в пространстве корпус, высота которого «в холке» составляет порядка 15-ти сантиметров 🙂 Ковыряться внутри такого экспоната (в силу конструктива) крайне не удобно, да и возможности апгрейда и расширения функционала здесь весьма ограничены.

Это, как правило, корпуса стандарта micro-ATX (ATX — Advanced Technology Extended). Сейчас это стандарт, а micro означает лишь то, что сама материнская плата имеет меньший размер (специально под данный сетап). Платы стандарта micro-ATX могут быть с легкостью установлены в полноразмерные ATX корпуса, но не наоборот! Подобные решения также отличает горизонтальное расположение блока питания и встроенная или низкопрофильная внешняя видеокарта, не предназначенная для «тяжелых» игр.

Корпуса компьютера типа «Tower» (вертикально ориентированные в пространстве), в свою очередь, также подразделяются на различные категории (в зависимости от их габаритов: высота, ширина и длина). Можно встретить достаточно много названий типоразмеров корпусов, я же предлагаю Вам остановиться на самых «ходовых» и популярных на нашем рынке.

Опять же, здесь нет четких стандартов (скорее — рекомендации) и если мы попытаемся свести все основные форм-факторы корпусов компьютеров к одной таблице, то у нас ничего не получится. Прежде всего потому, что разные информационные источники для одного и того же сегмента изделий указывают немного отличающиеся значения, а производитель корпусов может вообще выйти за все допуски, воплощая в жизнь очередной постулат юзабилити 🙂

Но, для ориентира, мы все же приведем две таблицы (одна взять из Википедии, другая — также из авторитетного источника), которые помогут нам определиться с основными форм-факторами корпусов. Смотрим на таблицы ниже:

И вот — еще одна (из другого источника).

Как видите, значения размеров отличаются. Причем иногда — достаточно существенно! И так — везде. Если мы приведем третью классификацию, то и там будет все немного по другому. Поэтому предлагаю рассматривать их все, как приблизительные и рекомендуемые значения. А, в качестве чисто практической альтернативы, — ознакомиться с подборкой компьютерных корпусов, которую я соорудил для Вас на одном из рабочих столов в нашем IT отделе 🙂

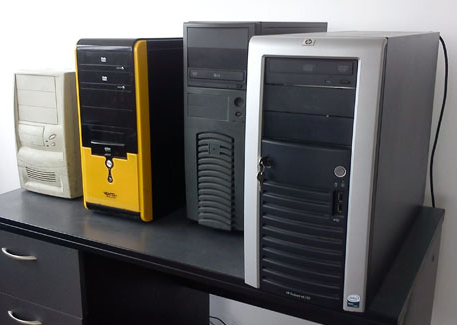

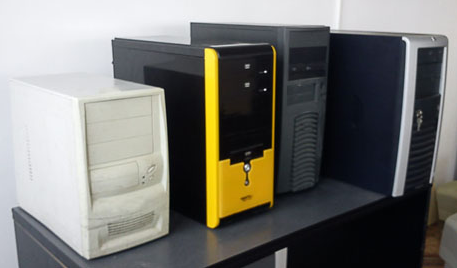

Это — корпуса разных годов выпуска. Начиная от 2000-го (крайний слева) и заканчивая сегодняшним днем. Как видите, несмотря на всеобщую миниатюризацию, их высота все время увеличивалась. И это — логично: высота корпуса во многом обусловлена размерами материнской платы, в нем расположенной. А хорошая системная плата (на данный момент) маленькой быть не может.

Вот еще несколько ракурсов того же сооружения:

Как видите, длина всех изделий также отличается, что подтверждает нашу мысль об отсутствии четкого стандарта габаритов корпусов в пределах одного форм-фактора.

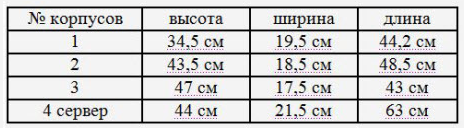

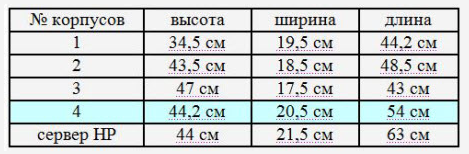

Теперь давайте внимательно посмотрим на результаты их замеров, проведенные нами.

Начнем слева-направо (от меньшего):

Сравните с двумя таблицами, расположенными выше. Как и предполагалось — значения отличаются. Убедились окончательно — на классификации не ориентируемся, а выбираем исходя из того, что удобно лично нам и под какие наши нужды (комплектующие) мы покупаем корпус для компьютера.

Лично я для себя выбрал корпус форм-фактора «Midi-tower» под названием «Chieftec SH-01B-B». Фирма «Chieftec» (Чифтек) также известна производством качественных блоков питания компьютеров.

Хотелось бы на примере данного изделия описать основные преимущества хороших изделий перед… остальными 🙂 Начнем, пожалуй, с фото:

Сразу скажу, что свой кейс я покупал без блока питания (в стандартной комплектации он не предусмотрен). Отдельный БП у меня уже был, так что меня такой вариант вполне устраивал. Так что, при покупке, всегда уточняйте, комплектуется ли Ваш корпус блоком питания! Также в комплекте поставки в обязательном порядке должны идти латунные крепежные втулки (в виде шестигранников с резьбой внутри). Они ввинчиваются в специальные отверстия на внутренней боковой стенке корпуса и служат для крепления материнской платы.

Мне данный кейс обошелся примерно в 70 долларов. Он — достаточно просторный, что позволяет мне совершенно комфортно совершать любые манипуляции внутри, не опасаясь задеть уже установленную деталь или оцарапаться о выступающие элементы. Также общеизвестно, что в тесном корпусе комплектующие компьютера сильнее нагреваются, а это может привести к перегреву процессора и не только, со всеми вытекающими..

Итак, начнем более подробное описание данного корпуса, пожалуй, с указания его размеров. Я решил добавить их (для полноты картины) в одну из предыдущих таблиц. Мой «Chieftec» выделен цветом. Вот что у нас получилось в итоге:

Как оказалось в моем случае, ширина корпуса также имеет важное значение. Дело в том, что боковая секция компьютерного стола дома оказалась банально слишком узкой для нового «Chieftec SH-01B-B», хотя старый системный блок (будучи на несколько сантиметров уже) прекрасно в ней помещался. Пришлось немного модернизировать стол: расширить нижнюю и отодвинуть вправо боковую его стенки. Так что имейте в виду возможность такого развития событий и сразу прикидывайте размеры мебели с запасом 🙂

Подобные корпуса изготавливаются из холоднокатанных стальных листов, с использованием технологического метода «SECC» (Steel Electrogalvanized ColdRolled Coil), который состоит в том, что стальную обшивку (электро-гальваническим методом) сверху покрывают специальным раствором цинка, защищающим основу от коррозии и механических воздействий.

Продолжим изучать наш корпус. Вид сбоку:

Как видите, боковая крышка может закрываться на замок и снабжена большим количеством вентиляционных отверстий, на некоторые из которых можно установить дополнительные вентиляторы для отвода выделяемого компьютером тепла.

Сам корпус (без блока питания) весит 12,3 килограмма! Так много потому, что его стенки из стали имеют толщину 1 мм Подобная мощная конструкция обеспечивает надежность и ощутимо снижает вибрацию системного блока при работе. Вибрация, мало того, что раздражает, еще и может быть причиной нестабильной работы системы в целом.

Как-то получилось так, что на подобный кейс, за неимением под руками стула, я становился и производил монтаж кабелей у потолка (вот бы шеф сейчас слышал — по шапке надавал, не иначе) и конструкция прекрасно выдерживала достаточно длительное время все мои 82 килограмма 🙂

А это отдельно — сама боковая крышка (ее внутренняя сторона и устройство замка):

Теперь пришло время заглянуть «под крышечку» 🙂

Как видите, задняя стенка корпуса прямо таки усеяна крепежными отверстиями, позволяющими установить на нее материнскую плату практически любого форм-фактора, а размеры корпуса позволяют комфортно расположить в нем даже изделие «EATX» (Extended ATX — 305 x 330 мм).

Из фото выше мы видим, что на задней стенке кейса отведено место для установки 12-ти сантиметрового вентилятора. Вы, я надеюсь, помните, что большие вентиляторы (при меньшей скорости вращения) будут обеспечивать более эффективную работу и шуметь меньше, чем свои меньшие и более быстрые «братья». Ведь больший размах лопастей обеспечивает большее количество воздуха, забираемого вентилятором за один оборот, а значит — и больший КПД.

Также хочу обратить Ваше внимание на корзину для жестких дисков, которая повернута под углом 90 градусов, что значительно облегчает их установку.

Вот — фото самой «корзины» крупным планом:

В нее можно установить шесть устройств (винчестеров) шириной в 3,5 дюйма. Также у нас есть возможность закрепить позади жестких дисков два 8-ми сантиметровых вентилятора, работающих на вдув, которые будут достаточно эффективно охлаждать винчестеры, расположенные перед ними.

А вот как происходит сама установка диска, скользящего на специальных пластмассовых «салазках», которые крепятся винтами к обеим его сторонам:

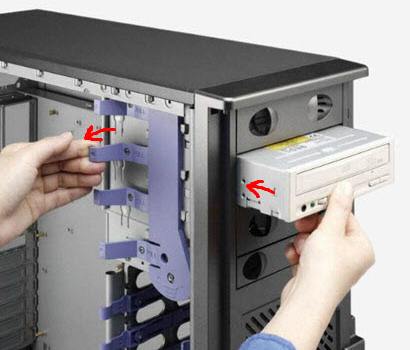

Установка устройств в 5-ти дюймовые отсеки также не вызовет никаких трудностей, так как здесь предусмотрено простое и удобное безвинтовое крепление, достаточно надежно фиксирующее оптический привод на месте. Мы можем установить сюда до трех устройств шириной 5,25 дюйма (DVD или Blu-ray).

Отодвигаем в сторону гибкую пластиковую направляющую и (после позиционирования привода) защелкиваем ее в специальном пазу.

Одним из признаков дешевого (не качественного) корпуса компьютера является наличие выламываемых заглушек под платы расширения на его задней стенке. Во первых — о них можно пораниться, а потом — что делать с этими отверстиями в будущем? На качественные изделия устанавливаются съемные планки-заглушки, которые все одновременно фиксируются специальным стальным зажимом.

Существуют также другие (экзотические) разновидности корпусов для компьютера. И тут уж полет мысли дизайнера ничем не ограничивается. Вот, к примеру, — один из вариантов подобного «креативизма» 🙂

Существует отдельный класс изделий, называемых моноблоками. Что это такое? Это монитор и компьютер, совмещенные в одном корпусе. Например, вот такой экспонат попал к нам недавно на стол:

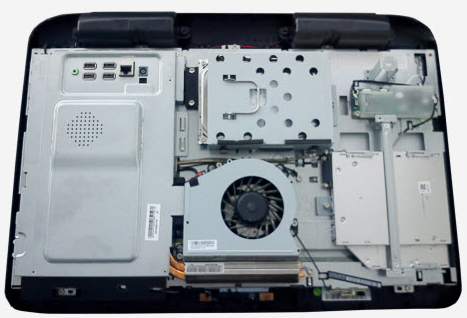

Это — моноблок от фирмы HP. Как Вы понимаете, грех было его не разобрать и не посмотреть, как оно там внутри все устроено? Полюбопытствуем!

Сделано, что называется, для людей: чтобы снять крышку нужно отвернуть всего два винта! Это Вам не ноутбук от пыли почистить — куча винтиков разного размера по пяти кулькам распихано 🙂

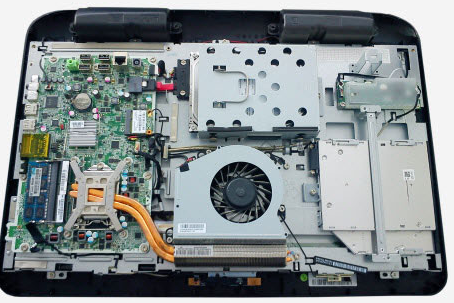

Выкручиваем еще два и получаем полный доступ к материнской плате!

Вот наша системная плата крупным планом:

Скажу сразу: моноблок — вещь не игровая! Здесь просто нет разъема под дискретную видеокарту, но по всем другим параметрам — хороший ПК. Мощная система охлаждения позволяет установить современный центральный процессор, пара слотов под оперативную память вполне удовлетворяют потребность в постоянно возрастающем ее количестве. Есть модуль Wi-Fi, встроенная сетевая карта, картридер, достаточное количество USB разъемов, стерео динамики, выход на наушники и микрофон, вебкамера, DVD-Rom. Короче говоря, — вещь! Приятно взять в руки 🙂

Посмотрите на фотографии ниже. На них Вы можете видеть компьютер, упакованный в не совсем обычный корпус.

Какие же общие рекомендации, кроме уже изложенных выше, можно дать тем пользователям, которые решат выбрать для себя хороший корпус компьютера? Прежде всего, обращайте внимание на производителей изделия. Хорошо зарекомендовавшими себя на этом рынке являются бренды: «Chieftec» «Thermaltake», «ASUS», «3Q», «Cooler Master», «Zalman», «Antec», «Corsair». Заслуженной популярностью также пользуется продукция фирм: «InWin», «Foxconn», «AeroCool», «Gigabyte», «Raidmax».

Поскольку каркас (шасси) корпуса делают из металла, то он сам выполняет дополнительную функцию радиатора, забирая и рассеивая тепло от нагревающихся комплектующих. Элитные модели кейсов делают из алюминия (остальные — из стали), так как алюминий обладает гораздо лучшей способностью рассеивать тепло. К тому же он — гораздо легче стальной конструкции, хотя и стоит — дороже.

При выборе корпуса компьютера также обратите внимание на такую деталь, как расположение блока питания (вверху или внизу). Из физики мы знаем, что горячий (теплый) воздух поднимается вверх, а холодный (менее нагретый) остается снизу. Вот и получается, что внизу — прохладнее и установленный таким образом блок питания будет работать немного эффективнее, забирая лопастями своего кулера не нагретый процессором, внешней видеокартой и другими платами воздух, а — более прохладный. Подобное расположение также позволит несколько снизить скорость оборотов вентилятора БП и избавиться от лишнего шума.

Количество попадающей в компьютер пыли напрямую зависит от подъема системного блока над уровнем пола. Чем выше — тем меньше пыли будет просачиваться внутрь. Я не агитирую Вас водружать системник на стол, но, справедливости ради, стоит отметить, что расположенный таким образом компьютер моих родителей втягивает крайне мало пыли.

Вдумчиво надо относиться и к расположению кабелей питания и передачи данных внутри корпуса. Особенно это касайтся устаревших ATA/ATAPI шлейфов. Хаотичное их нагромождение разбивает и дезорганизует воздушные потоки внутри. Исходя из этого, некоторые производители предлагают прятать все это «хозяйство» за материнскую плату.

При выборе компьютерного кейса не забывайте и о внешних портах подключения. На передней панели корпуса компьютера должны быть выведены (как минимум) два USB разъема и порты для подключения наушников и микрофона. Это — минимум. Чем больше будет разнообразных вариантов подключения прямо с лицевой панели (без необходимости каждый раз погружаться в недра системника) — тем лучше!

Компьютерный корпус — Компьютер для новичков

Значительная часть пользователей компьютера, не отдает себе в полной мере отчета о важности правильного выбора компьютерного корпуса. Многие думают, что они все одинаковые и различаются только размером, дизайном и подсветкой. На самом деле это далеко не так и корпус компьютера может выступать ограничивающим фактором при выборе комплектующих для сборки ПК. Кроме того он оказывает непосредственное влияние на удобство работы с периферией и стабильность работы всех компонентов. Дизайн конечно тоже не стоит сбрасывать со счетов.

Компьютерный корпус (системный блок, системник, computer case) служит защитной внешней оболочкой и одновременно каркасом (шасси), к которому крепятся все остальные компоненты компьютера. Фактически это то же самое, что и панцирь для черепахи. Кроме того, корпус участвует в охлаждении остальных комплектующих компьютера, а так же экранирует (если он из металла) электромагнитное излучение остальных компонентов аппаратного обеспечения.

Корпуса обычно делают из стали, алюминия, пластика. В нем может присутствовать прозрачное окно и подсветка, чтобы придать оригинальный внешний вид. Дизайн это уже вопрос вкуса, кому то нравится строгие прямоугольные формы, а кто-то без ума от футуристических конструкций напоминающих космолет и переливающих кучей светодиодов.

Рассмотрим лучше типы корпусов исходя из их форм и размеров. Несмотря на кажущееся многообразие, все они укладываются в несколько типовых форм и делятся на две большие группы: горизонтальные и вертикальные. Горизонтальные корпуса (Desktop) активно использовались раньше, сейчас встречаются не часто. Правда горизонтальные корпуса производители часто адаптируют для сборки HTPC, придавая соответствующий внешний вид и функциональность.

В основном присутствует на рынке вторая группа, ее и рассмотрим. Вертикальный форм-фактор (Tower) делят на несколько основных типов в зависимости от размера.

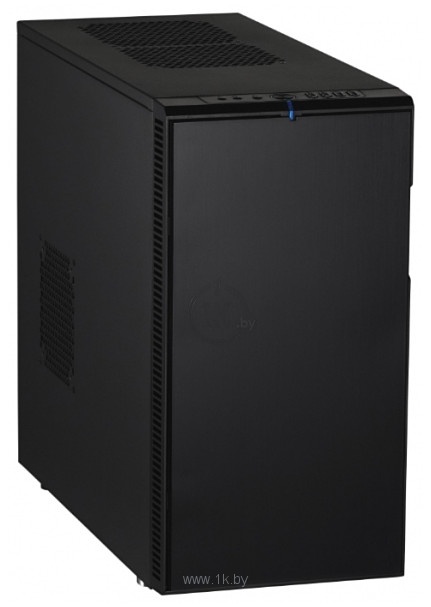

MiniTower — как понятно из названия, это маленькая башня. Раньше были широко распространены, главный недостаток вытекает напрямую из достоинства. Из-за маленьких размеров, в него можно установить только малогабаритные компоненты небольшой мощности. Внутри сложно поддерживать нормальный температурный режим.

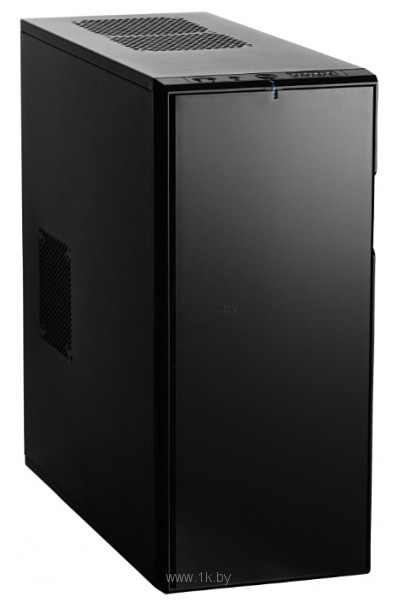

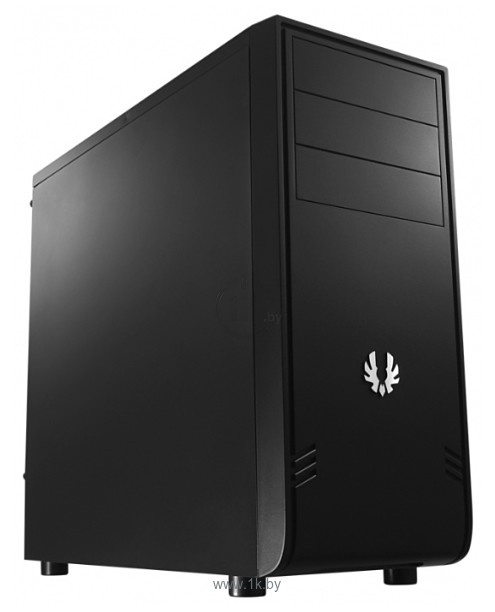

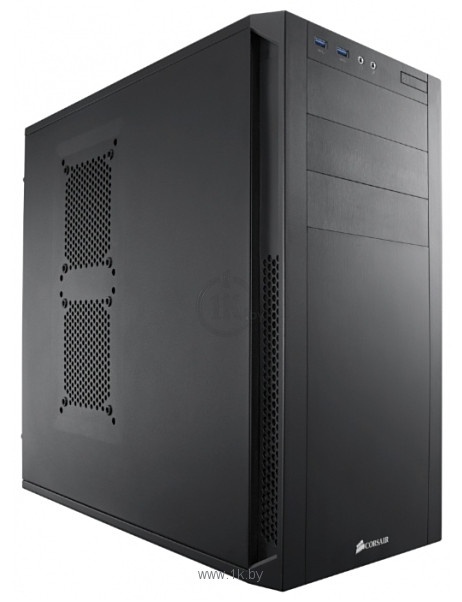

MidiTower — название подсказывает, что это средняя башня. Чуть шире и несколько выше по сравнению с MiniTower. В настоящее время наиболее широко распространенный тип. Благодаря несколько увеличенным размерам уже не настолько тесный внутри и позволяет установить большинство компьютерных комплектующих и обеспечить нормальную вентиляцию.

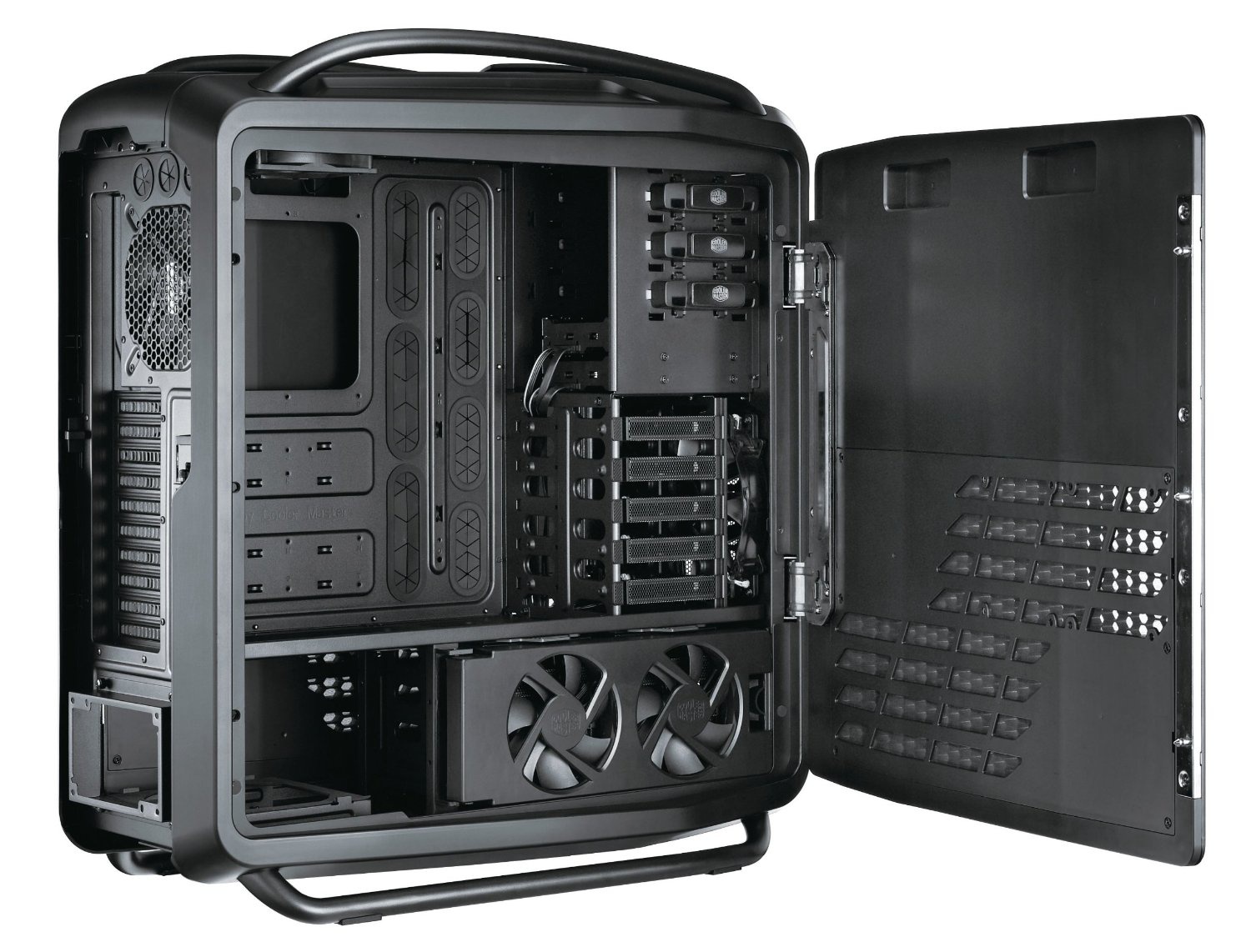

FullTower — большая башня. Благодаря внушительным габаритам, в нем без проблем размещаются самые высокопроизводительные платы расширения и еще остается достаточно свободного пространства для нормального монтажа и охлаждения в процессе работы. Габариты системного блока позволяют устанавливать кулеры большого размера, что положительным образом сказывается не только на температуре внутри системника, но и на уровне шума производимым системой охлаждения. Благодаря этим преимуществам, позволяет собрать очень высоко производительную систему. Главными недостатками являются высокая стоимость и много занимаемого места, поэтому дома обычно встречаются только у увлеченных продвинутых пользователей ПК.

Еще можно отметить корпуса типа barebone, которые обычно продаются уже укомплектованные частично аппаратной начинкой. Из-за своих не больших размеров они не слишком производительны, зато занимают не много места и благодаря внешнему виду приближенному к бытовой электронике порой используются в качестве домашней мультимедиа системы.

Выбор компьютерного корпуса

Зачем нужен компьютерный корпус разобрались, с форм-факторами тоже понятно. Теперь давайте рассмотрим, на что стоит обратить внимание при выборе корпуса для компьютера. Сначала нужно определиться с типом системного блока, причем нужно учитывать, что в него должна быть физическая возможность установить выбранный вами типоразмер материнской платы. В большой корпус можно установить маленькую mini-ITX если крепежные точки для нее предусмотрены, но запихнуть в маленький корпус полноразмерную материнку просто не получится.

Так же следует помнить, что в корпусе должны физически поместиться все остальные компоненты системы. Проблемы в частности могут возникнуть с мощной видеокартой и различными большими по размерам системами охлаждения центрального процессора. Так же нужно не забывать, что форм-фактор корпуса ограничивает количество внутренних мест для установки 3,5 и 5,25 дюймового оборудования, то есть жестких дисков, CD-приводов и разных выносных панелей. Другими словами, чем меньше размеры корпуса, тем меньше у вас свободы для маневра при выборе компонентов и последующем апгрейде.

Однако размеры корпуса напрямую влияют еще на несколько вещей. В случае если будете собирать его сами, то быстро прочувствуете одну из них. В небольшом корпусе очень тесно внутри, все расположено впритык друг к другу, плюс куча проводов еще более затрудняющих доступ. Понятно, что обычно по сто раз на дню в системный блок обычные пользователи не лазят, но чертыхаться вы будете каждый раз, когда будете это делать.

Здесь сразу отметим еще один момент. Дело в том, что в простых корпусах все операции выполняются с помощью отвертки, даже просто его открыть. В некоторых дорогих моделях предусмотрены системы, где все делается руками без помощи дополнительного инструмента. Это несколько упрощает обслуживание и повышает эргономику.

Еще одной важной функцией компьютерного корпуса является участие в охлаждении компонентов компьютерной системы. Тема довольно сложная и многогранная, поэтому рассмотрим некоторые очевидные вещи. Для нормальной работы компьютера температура внутри корпуса должна поддерживаться в определенных пределах, иначе в работе оборудования возможны различные сбои вплоть до самопроизвольного выключения. Наиболее нагревающимися элементами являются центральный процессор и видеокарта, но греются и все остальные компоненты. Причем диапазон допустимых температур у каждого компонента свой и очень сильно разнится.

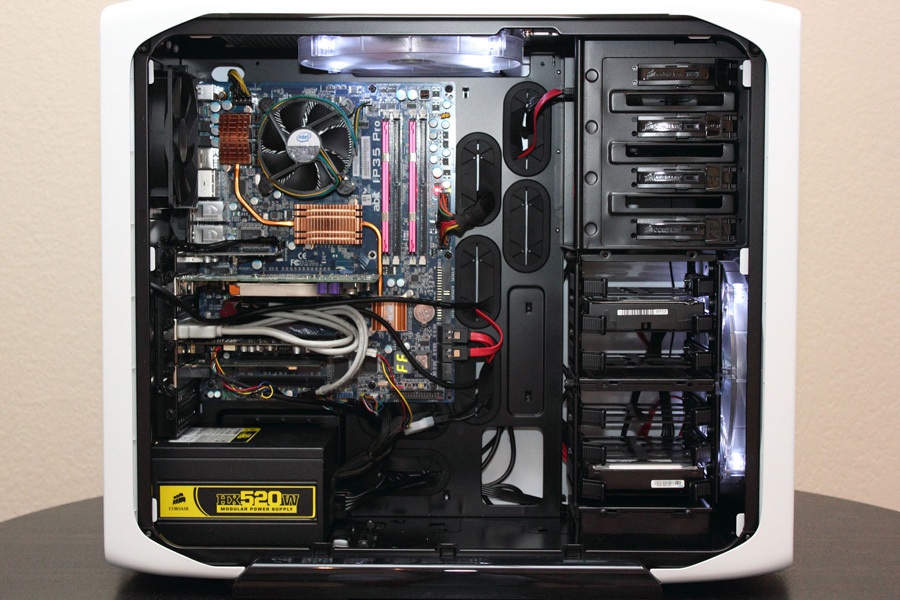

Охлаждение осуществляется за счет продуманной внутренней компоновки корпуса и потока воздуха проходящего через него (пассивное и водяное здесь не рассматриваем). В маленьком системнике все расположено очень близко и компоненты активно нагревают друг друга и все вокруг. Воздуху через него проходить сложнее, образуются застойные зоны и все усугубляется кучей проводов преграждающих воздуху путь. Температура в таких условиях может нарастать лавинообразно.

В большем по размерам корпусе все расположено несколько дальше друг от друга и в целом внутри просторнее. Температура растет не так стремительно. Осталось выяснить, откуда берется поток воздуха внутри системного блока. Он создается с помощью системы охлаждения, состоящей из специальных вентиляторов (кулеров). Корпус может продаваться уже с установленными вентиляторами или только с предусмотренными места для их установки. Количество, расположение и размеры кулеров в каждом корпусе индивидуально.

Общая схема охлаждения в стандартных корпусах выглядит в общем случае, следующем образом. Холодный наружный воздух поступает внутрь корпуса спереди снизу, проходит через зону с жесткими дисками, дальше охлаждает остальные компоненты и выбрасывается наружу через блок питания и/или заднюю стенку корпуса. Это наиболее типичная схема в общих чертах. Следовательно, в корпусе обычно предусмотрено место для приточного кулера спереди и вытяжного на задней стенки, хотя дополнительные места могут присутствовать и на боковой стенке или вверху.

Здесь скрывается одна потенциальная проблема. Засасывая в себя воздух из помещения, в компьютер одновременно попадает и пыль, большая часть которой в нем и останется. Это приводит к тому, что если его регулярно не чистить, в нем образуются со временем залежи пыли, которая сильно снижает теплоотдачу компонентов, что может приводить к перегреву системы и даже преждевременному выходу ее из строя. Например, у вас высохнут конденсаторы или случится короткое замыкание.

Кто-то скажет, дома надо убираться и проблем не будет. Отчасти это конечно верно, но полностью проблему не решает. Чтобы еще сильнее замедлить накопление пыли в корпусе компьютера, некоторые производители устанавливают на входе фильтры. Их тоже надо не забывать очищать, иначе они могут забиться и ослабить приток воздуха в корпус. Иногда пользователи сами дорабатывают корпус и ставят самодельные фильтры, если об этом не позаботился производитель.

Стандартная схема корпуса предусматривает установку блока питания в верхней части у задней стенки. Поскольку подавляющее большинство моделей блоков питания имеют активную систему охлаждения, то охлаждая себя, они одновременно выбрасывают горячий воздух за пределы корпуса. Один из недостатков этой схемы, заключается в том, что блок питания охлаждается уже нагретым воздухом. Есть модели корпусов, где блок питания устанавливается снизу и берет холодный воздух из-под корпуса, охлаждает себя и выбрасывает наружу, т.е. воздушные потоки блока питания и остального корпуса не пересекаются. Так же бывают корпуса, где предусмотрено сразу два места для установки блоков питания. Тут уже на усмотрения пользователя, куда ему будет удобней его установить, а можно вообще поставить параллельно два сразу, если вдруг потребуется.

На этом углубление в дебри охлаждения закончим и сделаем несколько выводов. Во первых, чем больше размеры корпуса, тем проще в нем поддерживать приемлемую температуру. Во вторых, чем больше предусмотрено в корпусе мест для установки вентиляторов, тем боле мощную и гибкую систему охлаждения можно сделать. В третьих, чем больше размеры вентиляторов можно поставить, тем тише будет ваш компьютер.

Здесь, правда, надо сделать одно пояснение. Чем выше скорость вращения кулера, тем он громче шумит и больше прогоняет через себя воздуха. Поэтому, если взять два кулера с одинаковым воздушным потоком, но разными размерами, то кулер 80×80 будет шуметь гораздо сильнее, чем 120×120 из-за более высоких оборотов. Это общая зависимость, хотя разница в уровне шума между конкретными моделями кулеров может изменяться, так как на уровень шума так же влияет тип подшипника, форма лопастей и т.д.

Все выше сказанное вовсе не значит, что нельзя использовать корпуса небольших размеров, просто нужно соотносить возможности корпуса с его начинкой и тогда даже в маленьком корпусе будет все прекрасно работать.

Еще при выборе корпуса для компьютера стоит обратить внимание на его эргономику. Насколько удобные и информативные кнопки включения и перезагрузки. Будет ли удобно их нажимать с вашего рабочего места. Даже светодиоды, информирующие о режиме работы компьютера и жесткого диска, могут раздражать своей излишней яркостью или наоборот блеклостью.

Хотя наверно наибольшее влияние на удобство компьютерного корпуса оказывает наличие или отсутствие функциональной выносной панели на передней стенке. Кому понравится лазить к задней стенке, чтобы подключить флэшку или наушники. Поэтому, наличие такой панели в отсеке 5,25 является очень полезным и чем больше там различных разъемов, тем лучше. Дешевые корпуса порой имеют только один порт USB, что бывает очень неудобно.

Некоторые корпуса продаются вместе с блоком питания. Преимущество это или не достаток каждый решает для себя сам, но следует помнить, что часто в комплекте идет блок питания не очень высокого качества, что тоже сказывается на стабильной работе компьютера.

Руководство по выбору компьютерного корпуса

Выбор компьютерного корпуса может оказаться непростой задачей. Помимо размера необходимо учесть и общий дизайн, и функциональность. Корпус должен визуально соответствовать стилю всей игровой системы, а также обеспечивать удобство при установке компонентов.

В данной статье мы рассмотрим основные параметры, такие как вентиляция, совместимость с системами охлаждения и форм-фактор, которые необходимо учитывать при покупке компьютерного корпуса. Кроме того, вы сможете впервые взглянуть на великолепный корпус MPG GUNGNIR 100 от компании MSI!


Размер

Размер компьютерного корпуса определяет то, что именно можно в него установить. Разумеется, чтобы выбрать нужный размер, следует знать, как много пространства вам понадобится, какие аппаратные компоненты и систему охлаждения вы собираетесь использовать и т.д.
Что такое EATX, ATX, M-ATX и Mini-ITX?
Материнские платы бывают как больше, так и меньше стандартного размера ATX, чтобы удовлетворить потребности и тех пользователей, которые хотят расширенные возможности по расширению конфигурации ПК, так и тех, кто хочет иметь компактный компьютер. Плата размера EATX (Extended ATX) – больше, чем плата ATX, а плата размера micro-ATX (M-ATX) – меньше. Самый маленький размер имеют платы форм-фактора Mini-ITX, самого популярного среди всех компактных.

Таким образом, материнские платы бывают следующих размеров (форм-факторов), от большего к меньшему: EATX > ATX > M-ATX > Mini-ITX.

Поскольку эти стандарты на данный момент получили всеобщее распространение, все компьютерные корпуса, материнские платы и блоки питания соответствуют какому-либо из них. Теперь давайте разберемся, какого размера бывают корпуса.


1. Корпуса Full-Tower

Стандартная материнская плата форм-фактора ATX имеет длину в 9,6 дюйма, а плата EATX – 13 дюймов. Компьютерные корпуса, совместимые с форм-фактором EATX, называются Full-Tower. Значит ли это, что материнские платы меньшего размера в них использовать нельзя? Разумеется, можно. Как правило, корпуса большого размера являются полностью совместимыми со всеми материнскими платами меньших форм-факторов.


2. Корпуса Mid-Tower

Когда речь идет об игровых компьютерах, корпуса Mid-Tower, пожалуй, самые популярные, поскольку при сравнительно небольшом размере они предлагают достаточно большое внутреннее пространство для всех компонентов, которые нужны геймерам. В такой корпус легко поместятся материнские платы форм-факторов ATX и M-ATX. Более того, некоторые модели размера Mid-Tower являются совместимыми с платами форм-фактора EATX.


3. Корпуса Mini-Tower

Установка всех компонентов внутрь корпуса такого размера уже может быть проблематичной. Впрочем, с другой стороны вы получаете более компактный и портативный компьютер. В корпус Mini-Tower не поместятся материнские платы форм-фактора больше, чем M-ATX.


4. Корпуса Mini-ITX

Это один из наиболее компактных и популярных форм-факторов на сегодняшний день. Корпуса Mini-ITX имеют существенные ограничения по внутреннему объему. В них помещаются только материнские платы форм-фактора Mini-ITX и другие совместимые с данным форматом компоненты. Тем не менее, они остаются великолепным выбором для всех, кто хочет получить достаточно портативный и мощный компьютер для игр или работы.


Параметры компьютерных корпусов

1. Вентиляция

Некоторые корпуса могут на первый взгляд показаться превосходными, однако на деле плохо подходить для мощного «железа». Хорошая вентиляция необходима для любой конфигурации, а особенно геймерской, в которой все компоненты работают на пределе. Плохая вентиляция ведет к перегреву, что в свою очередь вызывает падение производительности из-за троттлинга.

Убедитесь, что в корпусе достаточно места для установки дополнительных вентиляторов, если/когда это понадобится. Никогда не помешает иметь возможность улучшить вентиляцию в будущем. Следует выбирать среди корпусов, которые поддерживают не менее трех вентиляторов.



2. Система охлаждения

Если вы планируете использовать для процессора и видеокарты систему водяного охлаждения (готовую или собранную самостоятельно), то у корпуса должны иметься соответствующие отверстия, которые облегчат ее установку. Кроме того, далеко не во все корпуса вместятся любые радиаторы таких систем охлаждения. Поэтому если вы уже ее приобрели, стоит проверить, какие именно радиаторы поддерживаются выбранным вами корпусом. Эту информацию можно найти на странице его технических характеристик. Вот пример:

Совместимость с радиаторами: 120/140/240/360/420 мм

Мощные воздушные кулеры для процессоров могут быть весьма крупными, поэтому заранее убедитесь, какое им нужно пространство для установки. В технических характеристиках большинства из них будет указана высота, как в нашем примере. Сравните ее с шириной (а не высотой!) компьютерного корпуса, чтобы понять, подходят ли они друг другу.

Пример таблицы с характеристиками воздушного кулера.

Воздушный кулер (без вентилятора)	Воздушный кулер (с вентилятором)
Высота – 160 мм	Высота – 165 мм
Ширина – 150 мм	Ширина – 150 мм
Глубина – 135 мм	Глубина – 161 мм



3. Длина видеокарты

Сейчас данная проблема стоит менее остро, поскольку видеокарты становятся все короче, а корпуса предлагают больше пространства для их установки, однако существует вероятность того, что какая-то конкретная видеокарта окажется слишком длинной для выбранного вами корпуса. К счастью, это легко проверить заранее. В технических характеристиках каждого корпуса будет указана максимальная длина совместимых с ним видеокарт.

Просто сравните это число с длиной видеокарты, указанной в ее характеристиках.

Кстати, все компьютерные корпуса MSI полностью совместимы со всеми без исключений видеокартами MSI.


4. Укладка кабелей

Данная функция постепенно становится стандартной. Корпус, обеспечивающий аккуратную укладку кабелей, облегчает сборку ПК, а также его последующую модификацию. Признаками такой модели являются выделенные места для того, чтобы проложить и спрятать кабели из вида.


5. Кожух для блока питания

Неиспользуемые кабели, торчащие из блока питания, наверняка бесили каждого, кто когда-либо собирал компьютер самостоятельно. В корпусах имеются специальных кожухи, которые помогают спрятать и кабели, и сам блок питания. Данный элемент является необходимым, если вы хотите собрать аккуратный ПК, особенно при наличии блока питания с немодульной конструкцией.


Дизайн и персонализация

1. Прозрачные панели – да или нет?

Давайте не будем лукавить. Компьютерные корпуса с боковой панелью из закаленного стекла выглядят роскошно. Но лишь до тех пор, пока вы не установите в них свое «железо». Если вы не собираетесь потратить время на прокладку кабелей и исправление всех «некрасивостей», корпус с прозрачной панелью будет плохой идеей. Однако если сборка компьютера произведена правильно и аккуратно, то ничто не сравнится с такой моделью по красоте.

Кроме того, следует учесть общий дизайн и эстетику продукта. Оцените все внешние параметры корпуса, такие как цвет и форма.


2. Полноцветная подсветка

Световые эффекты добавляют компьютеру шика. Да, полноцветная подсветка не каждому по вкусу. Некоторые люди находят ее чересчур яркой или даже раздражающей. Однако для подавляющего большинства подсветка помогает создать приятную атмосферу вокруг игровой или рабочей станции. Компьютерный корпус с настраиваемой полноцветной подсветкой позволит изменять свой внешний вид в соответствии с окружающей обстановкой и вашим настроением.

3. Разъем на передней панели

Вам требуется наличие определенных USB- или аудиоразъемов на передней панели компьютерного корпуса? Тогда не забудьте ознакомиться заранее с тем, что предлагает понравившаяся вам модель. От портов USB новейших стандартов до старого доброго 3,5-миллиметрового аудиоразъема – выбор достаточно широк, чтобы вы смогли найти именно то, что вам нужно.

Корпус, великолепный со всех точек зрения? Представляем MSI MPG GUNGNIR 100!

Корпус MPG GUNGNIR 100 вдохновлен агрессивностью Гунгнира, легендарного копья, которое принадлежало скандинавскому богу Одину. Он отвечает самым строгим требованиям – без компромиссов с точки зрения дизайна – и совместим с материнскими платами всех форм-факторов, от массивного EATX (до 272 мм) до крохотного Mini-ITX. Ниже перечислены ключевые особенности этой роскошной модели, предлагающей широчайшие возможности по персонализации.

Большое пространство для установки компонентов

Данный корпус позволяет установить на верхней панели 360-миллиметровый радиатор, а на передней – еще более крупный 420-миллиметровый. Таким образом, вы можете использовать любую систему охлаждения – без каких-либо компромиссов. Кроме того, этот великолепный корпус поддерживает даже самые высокие процессорные кулеры – размер пространства для их установки составляет 170 миллиметров. Этого будет достаточно для самых мощных и самых популярных моделей кулеров.

Обладая достаточным пространством, чтобы вместить видеокарту длиной 400 мм, корпус MSI MPG GUNGNIR 100 позволяет приобретать комплектующие без дополнительных проверок совместимости. Просто купите видеокарту, соответствующую вашему бюджету и потребностям в производительности, установите ее и пользуйтесь. Даже крупные видеокарты имеют длину порядка 360 мм, поэтому места для них должно хватить без проблем.



■ Поддержка множества вентиляторов

В корпус MSI MPG GUNGNIR 100 можно установить сразу семь системных вентиляторов, поэтому каких-либо проблем с вентиляцией возникнуть не должно. Просто убедитесь, что у вас достаточно вентиляторов на вдув и выдув, и перегрев компьютеру грозить не будет. Корпус поставляется с четырьмя предустановленными вентиляторами: один 120-миллиметровый с адресуемой подсветкой и три 120-миллиметровых на передней панели.

■ Аксессуары, печатаемые на 3D-принтере

На верхней и нижней панелях корпуса MPG GUNGNIR 100 можно закрепить аксессуары, распечатанные на 3D-принтере, чтобы персонализировать его. Это может быть какой-то логотип, ваш игровой ник или некое изображение, которое служит вашей эмблемой.

■ Синхронизация подсветки

В комплект поставки корпуса входит концентратор, к которому можно подключить до восьми светодиодных лент, чтобы потом управлять ими нажатием на кнопку, расположенную на верхней панели.

Вентилятор с адресуемой подсветкой, установленный в данном корпусе, поддерживает технологию Mystic Light Sync. Это означает, что его подсветкой можно управлять через удобное приложение Mystic Light, так же, как и другими оснащенными подсветкой устройствами: изменять яркость, цвет и визуальный эффект. Таким образом, подсветка корпуса, периферийных устройств и материнской платы может работать синхронно, как единое целое.



■ Боковая панель из закаленного стекла

Роскошный дизайн корпуса дополняет съемная тонированная боковая панель, изготовленная из закаленного стекла толщиной 4 мм. Она достаточно прозрачна, чтобы наполняться светом от подсветки внутренних компонентов, но при этом скрывает их за счет тонировки. Разумеется, с близкого расстояния компоненты будут видны, однако при взгляде издали перед вами предстанет лишь теплое сияние.

■ Кнопка управления эффектами

Специальная кнопка позволяет переключаться между визуальными эффектами подсветки – как самого корпуса, так и восьми подключенных к нему светодиодных лент. Для этого достаточно лишь нажать и удерживать ее нажатой в течение трех секунд. Чтобы активировать эту функцию, вам понадобятся материнская плата MSI и приложение Mystic Light.

Ниже представлен наш краткий видео-обзор корпуса MSI GUNGNIR 100:

Чтобы узнать о корпусе MPG GUNGNIR 100 больше, щелкните по ссылке: https://ru.msi.com/PC-component/MPG-GUNGNIR-100/Overview



Системный блок компьютера. Понятие, устройство и состав системного блока ПК

Содержание:

Как только пользователи ПК не называют системный блок: и процессором, и железной коробкой под столом, и ещё много интересных названий. В каждом из этих названий есть своя доля правды. Т.к., если заглянуть внутрь, то именно там можно найти процессор и чаще всего системный блок железный и стоит под столом.

Системный блок. Что же это такое?

Давайте посмотрим в словарь и найдем настоящее определение. Системный блок (разг. корпус, системник) — это элемент персонального компьютера, который защищает компоненты компьютера, находящиеся внутри, от механических повреждений и внешнего воздействия.

Кроме этого он поддерживает внутри себя температуру, необходимую для стабильной работы, экранирует электромагнитное излучение, которое создается внутренними элементами.

Системный блок

Системные блоки для персональных компьютеров изготавливают промышленным способом из деталей, в основу которых входит сталь, пластик и алюминий. Для того, чтобы сделать системный блок оригинальным и неповторимым, используются древесина или органическое стекло.

Состав системного блока

Системный блок включает в себя множество частей и компонентов. Кратко рассмотрим большинство из них.

1. Корпус – один из важных компонентов, входящий в число элементов системного блока: на корпусе компьютера крепятся все остальные детали. Корпуса различаются между собой размерами и форм-факторами. При выборе корпуса для системника следует обратить внимание на некоторые детали.

Корпус

Чем корпус больше, тем проще в нем будет разместить остальные элементы системного блока. А чем тяжелее, тем толще стенки он имеет, что позволит наладить хорошее охлаждение и невысокий уровень шума. Компьютерная помощь Комполайф рекомендует использовать корпуса только известных брэндов таких как Thermaltake, Chieftec, InWin и др.

2. Блок питания – возможно, самая важная деталь системного блока ПК. Считается, что лучше сэкономить на любой другой детали, но только не на блоке питания. Может показаться немного странным, но с большой долей вероятности качество блока питания можно определить по весу — чем тяжелей блок питания, тем лучше. Качественные компоненты блока питания: радиаторы, конденсаторы и трансформаторы; довольно тяжелые элементы.

Блок питания (БП)

Блок питания занимается обеспечением электрического питание всех остальных компонентов компьютера. От него напрямую зависит, как долго проработают все остальные комплектующие. Из-за недостаточно качественного блока питания работа всего компьютера может быть нестабильной, также это может стать причиной поломки дорогостоящих элементов.

3. Процессор (CPU — центральный процессор) – это главный вычислительный элемент персонального компьютера. Все программы состоят из огромной последовательности микрокоманд, и именно процессор выполняет эти команды.

От быстродействия процессора в первую очередь зависит производительность и быстрота работы всего ПК (это обязательно необходимо учесть, если решили переустановить windows на более современную версию). Тактовая частота, на которой работает процессор, архитектура и количество ядер определяют быстродействие процессора.

Центральный процессор

Многие годы на мировом рынке процессоров безраздельно доминируют два основных конкурента: AMD и Intel. И ближайшее время эта ситуация вряд ли изменится.

4. Материнская плата – один из компонентов ПК, который входит в число основных. Материнская плата объединяет все компоненты системного блока. Кроме этого она включает в себя дополнительные компоненты: встроенная видеокарта, сетевой адаптер, звуковая карта, устройства ввода-вывода и др.

Материнская плата (mainboard)

Неправильно подобранная материнская плата может негативным образом сказаться на работе ПК в целом, несмотря на то, что остальные комплектующие будут мощными сами по себе.

5. Корпусный вентилятор – используется для охлаждения системника. Он необязателен, но желателен для поддержания приемлемой температуры внутри.

6. Планки оперативной памяти (ОЗУ) — это быстродействующая память компьютера. После выключения компьютера вся информация, находящаяся в ней, удаляется.

Оперативная память (ОЗУ)

Учитывая всё возрастающие потребности современных программ, игр и приложений, можно считать, что чем больше объём оперативной памяти, тем будет лучше. На сегодняшний день минимальный объемом оперативной памяти, устанавливаемой в новый компьютер, будет 4 Гигабайта.

7. Видеокарта — устройство, которое обрабатывает и выводит графическую информацию на монитор. Каждая видеокарта имеет свой собственный графический процессор, который занимается обработкой информации: 2D и 3D. Видеопроцессор существенно снижает вычислительную нагрузку на CPU (центральный процессор).

Видеокарта

Без дорогой и мощной видеокарты можно даже не мечтать о современных компьютерных играх. Кроме этого, у вас вряд ли получится всерьез заняться обработкой видефайлов или профессиональным редактированием фото.

8. Сетевая карта – элемент системного блока, необходимый для соединения компьютера с локальной сетью или сетью Интернет. Последнее время сетевые платы интегрированы (встроены) в материнские платы.

9. Оптический накопитель (CD/DVD) – устройство для чтения и записи оптических дисков. Между собой отличаются типом поддерживаемых дисков, а также скоростью чтения и записи.

10. Жесткий диск (harddisk, HDD, винчестер) — это устройство долговременной памяти. При выключении компьютера данные не удаляются. Быстрота работы жесткого диска намного ниже, чем у оперативной памяти, а объём намного выше.

Жесткий диск (HDD)

Операционная система, установленные программы, документы, фотографии, музыка и фильмы хранятся на жестком диске. Объём HDD (жесткого диска) измеряется в Гигабайтах. Считается, что чем больше, тем лучше. Как говорится, свободного места много не бывает.

Передняя панель системного блока ПК, как правило, содержит две кнопки:

• Power – используется для включения компьютера;
• Reset — используется при необходимости экстренной перезагрузки компьютера, если он завис.

Также на передней панели можно найти такие элементы:

• индикаторы – светодиоды и лампочки, отображающие работу ПК: индикация работы компьютера, индикация состояния жесткого диска.
• дисководы и оптические накопители — это устройства, предназначенные для работы с такими носителями информации как дискеты и оптические диски.
• разъемы — предназначены для подключения некоторых внешних устройств. Чаще всего это разъемы USB, а также гнездо для подключения наушников и микрофона.

Ели вы хотите собрать новый системный блок, если хотите, чтобы он был сделан специально для вас и не был похож на сотни других, продающихся в магазинах, то центр компьютерной помощи Compolife.ru с радостью поможет осуществить мечту. Обратившись в наш сервис, вы можете быть уверены в надежности и долговечности работы будущего компьютера. Ведь его сборкой и настройкой будут заниматься профессионалы с многолетним успешным опытом работы!

Еще больше интересной и полезной информации

• Одним из самых важных компонентов компьютера, безусловно, можно…

• Блок питания компьютера (БП) – это электронное устройство, формирующее…

• Процессор (микропроцессор, CPU, центральный процессор, разг.…

• Корпус — это основной элемент системного блока, к которому крепятся…

Комментарии (11)

Оставить комментарий

все их характеристики и описания

Опубликовано 15.11.2018 автор Андрей Андреев — 3 комментария

Всем привет, друзья! В статье про выбор корпуса для ПК вскользь была затронута тема про форм-факторы и типоразмеры – применительно к предмету обсуждения. Сегодня давайте рассмотрим более детально типы корпусов ПК. Их виды, размеры и характеристики важно знать каждому, кто собирает компьютер самостоятельно.

Вместо предисловия

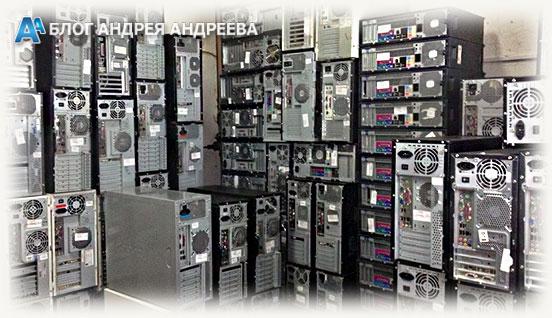

Как во многих сферах, компьютерное оборудование подлежит строгой стандартизации и типизации. Это не только позволяет добиться от прошедших сертификацию комплектующих, требуемых рабочих параметров, но и позволяет собрать необходимую конфигурацию из широкого спектра устройств, представленных на рынке различными брендами.Естественно, идеального стандарта не существует, как и не существует единственного «правильного» типоразмера корпуса. Виды и их характеристики нацелены, в первую очередь, на удобство эксплуатации. На текущий момент существует 25 типоразмеров корпусов компьютера – как получивших широкое распространение, так и сугубо нишевых решений.

Последние – предмет интереса узкопрофильных специалистов, поэтому в наше описание они не попали. Все типы и вам, друзья, скорее всего, будут неинтересны. И так, кратко и по сути.

Малоизвестные и раритетные

К этой категории я отнес типы системных блоков, которые не обрели у нас широкого распространения, поэтому используются редко.

Моноблок

Что это такое? Компьютер состоит из системника и монитора, собранных в единое целое. В отличие от нижеперечисленных типов, четких нишевых стандартов по габаритам здесь нет, а все определяют нормы фирмы-производителя.

К самым известным из этой категории стоит отнести компьютеры Mac от компании Apple. Горячо любимая американскими пользователями, у нас эта марка почти не прижилась по причине заоблачной стоимости.

К достоинствам можно отнести то, что такая сборка занимает минимум места. К недостаткам – то, что возможности апгрейда в этом случае крайне ограничены: скорее всего, более мощные комплектующие попросту не поместятся в корпусе.

Rack

Нишевое решение: такой корпус используется, исключительно для монтажа серверного и телекоммуникационного оборудования в 19-дюймовые стойки. Габариты позволяют пихать в такой корпус любую начинку, в том числе пару блоков питания, дублирующих работу друг друга.Для домашнего использования не подходит: это корпус открытого типа, не оборудованный крышкой. Сверху его прикрывает только днище соседа по стойке.

Barebone

Упрощенное решение от производителя: комплект для быстрой сборки ПК, на базе предустановленных комплектующих. Вариации возможны в плане характеристик процессора, жесткого диска и оперативной памяти. Замена же, например, материнской платы, у владельца уже может вызвать определенные затруднения.

Для домашнего использования подходит только юзерам, не озабоченными вопросами производительности и апгрейда. В то же время это – одно из лучших решений для корпоративных пользователей, позволяющее максимально быстро собрать необходимое количество рабочих компов. В одной из новостей я рассказывал о подобной штуке, можете посмотреть тут.

AT и Slim

Первый – «динозавр», который сегодня уже нигде не используется. Появился еще во времена процессоров Intel 486 и впоследствии был вытеснен более современным стандартом ATX. Однако его логическое развитие, в несколько ином направлении, привело к появлению таких «мутантов» как корпуса Slim и Ultraslim – соответственно, тонкого и ультратонкого.

Да, тонкая «башенка» выглядит стильно и необычно, но вот в плане характеристик такая сборка полный «ноль» – более-менее мощные комплектующие установить сюда физически невозможно.

Горизонтальные

У нас такой тип корпусов не пользуется большой популярностью у юзеров, а вот в западных странах обрел широкое распространение. Достоинство в том, что такая конфигурация занимает немного меньше места: монитор можно поставить прямо на системный блок.

К самым популярным типам хотелось бы отнести:

• Desktop (настольный) – 533х419х152 мм;

• FootPrint (напольный) – 408х406х152 мм;
• SlimLine (тонкий) – 406х406х101 мм;
• UltraSlimLine (ультратонкий) 381х352х75 мм.

Вертикальные

Из-за положения в пространстве, такие корпуса называют башнями или tower. Существует мнение, что благодаря особенностям компоновки деталей, внутри такой системник охлаждается лучше.

По назначению, здесь можно найти варианты на все случаи жизни: от серверных решений до «малышей», которые годятся разве что в качестве печатной машинки. Рассмотрим наиболее популярные у нас вертикальные корпуса стандарта ATX.

Full Tower

Полная башня имеет ширину до 20 см, высоту до 60 см и длину до 1 м. В ней может быть от 4 до 9 5,25-дюймовых отсеков (под оптический привод), от 6 до 12 3,5- дюймовых отсеков (под винчестер). Позволяет установить до семи карт расширения – например, звуковую плату или ресивер.

Вмещает полногабаритную материнку ATX. На базе такого корпуса можно собрать как мощный игровой комп, так и небольшой локальный сервер – места под всякое железо здесь достаточно.

Big Tower

Большая башня имеет четко регламентированные габариты – 190х482х820 мм. Так же, позволяет установить полноразмерную системную плату ATX, однако места под начинку, уже меньше. Можно использовать для сборки мощного игрового компьютера.

Midi Tower

Средняя башня имеет размер 183х432х490 и является, пожалуй, самым популярным у нас типом корпуса компьютера. Вмещает плату ATX и соответствующий блок питания, несколько жестких дисков. Считается универсальным вариантом: на базе такого корпуса можно собрать и маломощный офисный компьютер, и домашний медиацентр, и игровой комп.

Mini Tower

Мини башня имеет размеры 178х432х432. Сюда уже, вряд ли, удастся впихнуть мощные комплектующие, поэтому такой вариант больше подходит для рабочего компьютера или домашнего кинотеатра, занимающего мало места.

А самый маленький тип, Micro Tower, имеет еще более компактные габариты и используется для сборки самых низкопроизводительных компьютеров, у которых вся периферия интегрирована в материнскую плату.

Как определить тип корпуса своего компьютера? – спросите вы. Очень просто – замерять его габариты рулеткой и соотнести данные с указанными выше стандартами.

Также советую ознакомиться с публикацией про выбор блока питания для ПК. А если вы не знаете где лучше купить комплектующие для компьютера, загляните в этот – громадный магазин, ассортимент вас приятно шокирует.

Спасибо за внимание и до следующих встреч на страницах моего блога! Не забывайте поделиться этой публикацией Вконтакте, Твиттере и на Фейсбуке!

С уважением, автор блога Андрей Андреев

Как выбрать корпус для ПК?

Этой статьей наш сайт продолжает целый цикл полезных материалов, целью которых станет облегчение выбора какого-либо товара из тысяч предложенных на рынке вариантов. Согласитесь, выбор конкретной модели какого-то устройства всегда отнимает много времени, которое можно потратить с пользой. В сегодняшнем материале мы поговорим о выборе корпуса для персонального компьютера.

Введение

Корпус — это дом для всех компонентов персонального компьютера, и специалисты рекомендуют на нем не экономить. Дело в том, что хороший корпус для ПК может прослужить вам много — очень много — лет. Начинка внутри относительно легко заменяется, а отличный качественный и функциональный корпус позволит не беспокоиться о ее сохранности и охлаждении. Корпусов выпускается великое множество — модель можно подобрать на любой вкус и для компьютера любого предназначения и размера.

Выбор корпуса определяет количество компонентов, которые вы сможете использовать в своем ПК, легкость их сборки воедино (например, за счет удобной системы размещения внутренних кабелей), качество общего охлаждения и безопасность всей внутренней начинки. Дешевый корпус из тонкого алюминия с парой слабеньких вентиляторов и без пылевых фильтров точно не подойдет для игрового ПК, да и вообще как домашний ПК будет выглядеть не слишком презентабельно, но наверняка подойдет для офисных решений.

Стоит отметить, что корпусы бывают не только большими и глупыми прямоугольниками — некоторые производители выпускают интересные модели с дизайном, схожим, к примеру, с медиаплеерами, другие (вроде Alienware) и вовсе делают свои корпусы похожими на какие-нибудь звездолеты.

В следующем разделе мы расскажем о главных характеристиках ПК-корпусов, а после представим вашему вниманию 10 лучших моделей, которые подойдут для любого бюджета и считаются лучшими в своем классе.

Основные характеристики корпусов

Форм-фактор

Определяет форм-фактор материнской платы, которая может быть установлена в конкретный корпус. Форм-факторов довольно много: ATX, mATX, BTX, mBTX, EATX, Mini-ITX, Nano-ITX, Pico-ITX и FlexATX. Самыми распространенными из них являются ATX (стандартный размер обычных материнских плат), mATX (немного меньший размер, обычно совместим с ATX), EATX (увеличенный ATX) и Mini-ITX (для мини-компьютеров). Если вы выбрали материнскую плату до того, как начать выбор корпуса — обязательно убедитесь в том, что она может быть без проблем в него установлена.

Блок питания

Некоторые корпусы поставляются вместе с установленным блоком питания. Обычно это не слишком мощная и дешевая модель, поэтому мы рекомендуем покупать блок питания отдельно (и о его подборе расскажем в отельном материале).

Кроме того, блок питания в корпусе обычного прямоугольного вида может располагаться снизу или сверху. Особенной разницы между этими вариантами нет, но в последнее время корпусы с расположением БП внизу стали особенно популярными — возможно, из-за теоретически более устойчивой конструкции (блоки питания довольно тяжелы, и сверху они держатся на нескольких прочных винтах).

Типоразмер

Характеризует размеры корпуса и, что более важно, количество отсеков типа 5.25″ (для оптических приводов и других устройств). Типоразмеров тоже довольно много (по возрастанию габаритов): Micro-Tower, Mini-Tower, Midi-Tower, Full-Tower, Super-Tower, Slim-Desktop (расположение в горизонтальном положении), Full-Desktop (расположение в горизонтальном положении) и Rackmount (для серверов). Для домашнего и офисного использования подойдут Mini-Tower и Midi-Tower, для мощного игрового ПК или рабочей станции может понадобиться Full-Tower или даже Super-Tower. Slim-Desktop и Full-Desktop пригодятся для мультимедиа-компьютеров, расположенных, к примеру, рядом с телевизором.

Число отсеков, безвинтовое крепление

Число отсеков типов 5.25″ и 3.5″ определяет количество жестких дисков, оптических приводов и некоторых других компонентов, которые могут быть установлены внутри корпуса. В последние годы важность оптических приводов сильно снизилась — когда вы в последний раз пользовались CD- или DVD-диском? В общем, теперь количество отсеков остается важным лишь для тех, кто собирается использовать несколько больших механических HDD, но и их емкость уже достигает нескольких терабайт — много отсеков вам вряд ли понадобится.

Крепление дисков и приводов в отсеках может осуществляться как с помощью винтов, так и с помощью, например, защелок. Естественно, чем меньше в корпусе винтов, тем проще с ним работать.

Материал корпуса

Некоторые корпусы изготавливают из пластика, но подавляющее большинство изготавливают из алюминия или нержавеющей стали. Здесь все просто: алюминий — менее прочный и гораздо более легкий, сталь — прочная, толстая и тяжелая (а также более дорогая). Если вы планируете часто переносить корпус с места на место — возможно, вам больше подойдет легкий алюминий, в остальных случаях материал корпуса не так важен.

Окно, LCD-дисплей и прочее

Продвинутые корпусы оснащают различными «фишками» в виде окон, которые позволяют заглянуть внутрь и полюбоваться работающими компонентами, дисплеев, на которые может выводиться информация о температуре и скорости вращения вентиляторов, дверями для защиты портов и эстетики, а также различными механизмами открывания боковой панели (самый распространенный — обычные съемные панели). Некоторые корпусы даже оснащают колесиками и замками.

Система охлаждения

Один из самых важных факторов, который нужно учитывать при покупке корпуса. Каждый корпус оснащен как минимум одним вентилятором, который отвечает за циркуляцию воздуха внутри и общее охлаждение системы. Лучше покупать корпусы как минимум с двумя вентиляторами — например, на задней и передней панели. Это позволяет постоянно прогонять через корпус свежий воздух.

Мощные игровые ПК и рабочие станции нуждаются в серьезном охлаждении, то есть — в нескольких довольно больших вентиляторах на корпусе. Кроме того, если выхотите использовать систему жидкостного охлаждения, то убедитесь в том, что корпус ее поддерживает.

Размеры вентиляторов довольно важны. Маленькие и мощные вентиляторы будут заметно шуметь — лучше присматриваться к корпусам с крупными (140х140 мм и больше) вентиляторами. Часто в корпусах есть свободные места для установки дополнительных вентиляторов, которые нужно докупать отдельно.

Также корпусы могут оснащать отдельными панелями для регулировки скорости вращения вентиляторов. Это не слишком важно, но может пригодиться, если вы хотите сделать свой ПК как можно более тихим, к примеру, при простое.

Лицевая панель и порты

Современный корпус для ПК должен обладать несколькими портами USB 3.0 на передней панели (хотя бы двумя), а также 3.5-миллиметровыми аудиовыходом и аудиовходом. Также на передней панели могут быть расположены порты eSATA и FireWire — если у вас есть какие-то устройства с их поддержкой, то они наверняка пригодятся.

Куда более интересно расположение всех этих портов. Они могут быть размещены как в нижней части передней панели корпуса, так и в ее середине или сверху. Подбирайте корпус с учетом этого расположения — например, если ваш ПК будет стоять под столом, то порты на нижней части лицевой панели, скорее всего, будут не слишком удобными.

Цвет, дизайн

Большинство корпусов производятся в белом и черном вариантах, но иногда в продаже можно встретить и корпусы других цветов — например, красного или серебристого. Каждый производитель старается выделиться дизайном — кто-то придерживается строгих линий и прямых углов, кто-то — пытается использовать фантазию. Здесь рекомендация одна — сначала убедитесь в том, что корпус будет удобен в использовании, и лишь потом принимайте решение о покупке.

10 лучших корпусов для ПК

BitFenix Comrade

Отличное недорогое и тихое решение стандартного дизайна для мультимедиа-ПК или офисного компьютера. 1 вентилятор 120х120 мм, 1 порт USB 3.0 на лицевой панели и прочная нержавеющая сталь.

Fractal Design Define R4

Хороший корпус для игрового ПК или рабочей станции среднего класса: не слишком высокая стоимость, два вентилятора 140х140 мм, два порта USB 3.0 спереди и очень строгий дизайн.

Fractal Design Define XL R2

Стальной Full-tower для начинающих энтузиастов: три вентилятора 140х140 мм, два порта USB 3.0 на лицевой панели, четыре 5.25″ отсека и 8 3.5″ отсеков.

Corsair Carbide Series 200R

Бюджетное решение для игровых ПК: два 120х120 мм вентилятора, возможность установки пяти (!) дополнительных 140х140 мм вентиляторов, два порта USB 3.0 спереди, удобные механизмы крепления и очень привлекательная цена.

Corsair Graphite Series 760T

Красивый, дорогой и большой корпус для мощного игрового компьютера. Три 140х140 мм вентилятора, три порта USB 3.0 спереди, приятная подсветка красного цвета и интересная полупрозрачная боковая панель, которую легко открыть.

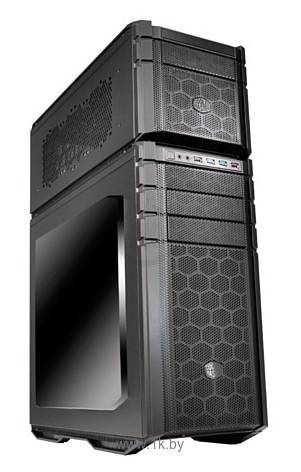

Cooler Master HAF Stacker 935

Огромный и не слишком дорогой для своего класса Super-tower с двумя вентиляторами (92х92 мм и 140х140 мм), парой USB 3.0 на лицевой панели и кучей отсеков и мест для установки дополнительных вентиляторов.

Corsair Vengeance C70

Небольшой стальной корпус премиум-класса для энтузиастов. Три 120х120 мм вентилятора, два порта USB 3.0 спереди, отличная защита от пыли и удобные ручки для переноски.

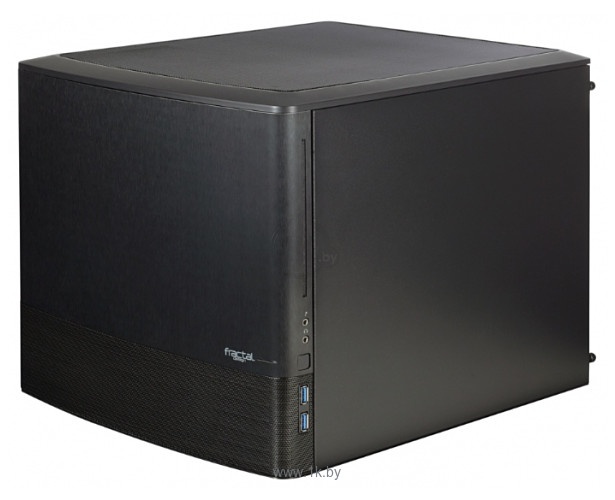

Fractal Design Node 804

Корпус нестандартного вида для мультимедийных ПК — такой хорошо будет смотреться под телевизором или проекционным экраном. Довольно тихи, не слишком дорогой и не слишком вместительный (всего один отсек 5.25″).

Thermaltake Level 10 GT

Корпус с уникальной модульной конструкцией, рассчитанный на энтузиастов-игроманов. Оснащен тремя 200х200 вентиляторами (!), одним 140х140 мм вентилятором и имеет много места для установки компонентов.

Corsair Obsidian 900D

Огромный, дорогой, но одновременно строгий и приятный глазу Super-Tower. Три 120х120 мм вентилятора, один 140х140 мм вентилятор, 2 порта USB 3.0 спереди, много места для компонентов и высочайшее качество материалов и сборки.

Заключение

Надеемся, что эта статья помогла вам разобраться с непростой задачей выбора корпуса. В следующей статье речь пойдет о джойстиках, рулях и геймпадах!

Корпус системного блока — Мегаэнциклопедия Кирилла и Мефодия — статья

Корпус системного блока — внешняя оболочка системного блока персонального компьютера, защищающая его внутренние элементы от механических повреждений. В корпусе размещены специальные крепления для всех составляющих системного блока. Помимо этого, корпус, как правило, комплектуется блоком питания, преобразующим переменный ток бытовой сети в постоянный, необходимый для электронных компонентов компьютера. Блок питания имеет соответствующие данному корпусу характеристики, в частности необходимую для всех возможных устройств максимальную мощность и определенное количество разъемов питания.

Как правило, на корпусе системного блока располагаются несколько кнопок для управления компьютером (включить/выключить, перезагрузить), светодиодные и цифровые индикаторы режимов работы, встроенный динамик и выключатель питания (Power).

Среди других возможных опций корпуса следует отметить встроенную систему охлаждения, наличие на передней панели аудиоразъемов и USB-выходов, замок для блокировки клавиатуры (Lock). Корпуса различных фирм могут несколько отличаться по дизайну и габаритам.

Корпус системного блока исполняется в следующих вариантах:

1. горизонтальном (настольном) (Desktop), в том числе в его уменьшенных (mini-footprint, slimline), а также малогабаритных вариантах (ultra-slimline и baby-AT case).

2. вертикальном (башенном) (tower), в том числе:

• большая башня (big tower, full tower), пригодном для установки на полу,
• средняя башня (miditower),
• малая башня (minitower),
• микробашня (microtower).

3. все в одном (all-in-one) — настольном с объединением в одном корпусе системного блока и монитора;

4. портативном (portable computer) или переносном, включающем целый ряд различных вариантов, в том числе наколенный (Laptop) и блокнотный (см. Ноутбук). В этих случаях корпус системного блока объединяет также монитор, клавиатуру, трекбол, а в некоторых моделях и дисковод CD-ROM (см. также: PDA, PDE, Электронный органайзер, Электронная книга, Карманный персональный компьютер).

По мере развития микроэлектроники и в частности в связи с появлением возможности интеграции средств расширения в системную плату, а также сокращением размеров жестких и оптических дисков (до 3, 5 дюймов и менее) наметилась тенденция сокращения размеров системных блоков.

Не меньше значение имеет и дизайн корпуса, который и определят внешний вид самого компьютера. Так называемые моддинговые корпуса могут специальную систему охлаждения, специфическую подсветку, в них могут быть встроены различные периферийные устройства, например, стереоколонки. А для комфортной офисной работы выпускаются корпуса с низким уровнем шума (low-noise), в которых применяются блоки питания с малошумящими вентиляторами. Дизайн корпуса имеет определяющее значение при покупке домашнего компьютера — ведь он должен не только обладать теми ли иными техническими характеристиками, но и вписываться в интерьер комнаты.

От типа корпуса системного блока зависят тип, размеры и размещение используемой системной платы, максимальная мощность блока питания и максимальное количество устанавливаемых приводов накопителей. Монтажные (установочные) места, или отсеки для накопителей могут быть двух типов — с внешним и внутренним доступом. Доступ к накопителям, смонтированным в установочные места последнего типа, может осуществляться только при открытой крышке корпуса системного блока. В настоящее время используются два типоразмера накопителей: шириной 5, 25 дюймов (приводы CD-ROM, DVD-RW, карт-ридеры) и 3, 5 дюймов (жесткие диски, флоппи-дисководы). Реальная ширина 5, 25- и 3, 5-дюймовых устройств значительно больше, чем 5, 25 и 3, 5 дюйма. Их название обусловлено габаритами дисководов для 5, 25- и 3, 5-дюймовых дискет. Количество, расположение и типоразмер отсеков для накопителей во многом определяет потребительские качества корпуса компьютера.При выборе корпуса системного блока (который практически всегда совмещен с блоком питания) главным является его форм-фактор (типоразмер): AT, ATX, microATX и другие. Форм-фактор корпуса компьютера должен быть совместим с форм-фактором используемой в нем материнской платы (например, форм-факторы AT, ATX и BTX несовместимы между собой).Особое внимание следует обратить на количество отсеков с внешним и внутренним доступом и предполагаемое число используемых накопителей. Так, минимальный набор должен состоять из одного 3, 5-дюймового внутреннего отсека для жесткого диска, одного внешнего 3, 5-дюймового отсека для дисковода и одного 5, 25-дюймового внешнего отсека для привода CD/DVD-RW. В формате 3, 5-дюймов выпускаются магнитооптические и ленточные накопители, жесткие диски, дисководы большой емкости LS-120, Zip, SyJet, карт-ридеры, интерфейсы USB и Firewire. В формате 5, 25-дюймов выпускаются: магнитооптические накопители, приводы для записи и перезаписи CD и DVD дисков, комплекты для съемных жестких дисков (mobile rack), различные панели (например, с охлаждающей системой). Если вы планируете в дальнейшем использовать какие-либо из этих устройств, то число свободных отсеков и мощность блока питания должны выбираться с определенным запасом.
