Что нужно знать пользователю о чипсетах Intel и AMD при выборе материнской платы

Этот материал написан посетителем сайта, и за него начислено вознаграждение.

  Производительность всего компьютера определяется не только параметрами процессора, видеокарты, накопителей, оперативной памяти, но и также в значительной степени функциональными и техническими возможностями самой материнской платы.

   Материнские платы являются высокотехнологичными  устройствами, отвечающими за обмен информацией между его функциональными узлами. Например, между процессором и видеокартой, накопителем, оперативной памятью, сетевым контроллером, звуковым контроллером и другими узлами. Непосредственно за обмен информацией отвечает так называемый набор микросхем (чипсет), размещенный на материнской плате, по сути, являющийся коммуникационным устройством процессора. Он определяет поколения поддерживаемых процессоров. Возможность  разгона процессора и оперативной памяти, или отсутствие оной. Количество портов SATA, NVMe, USB, и их пропускную способность. Количество линий PCI-E и конфигурации распределения их между соответствующими разъемами, в зависимости от вариаций подключения в них устройств.

рекомендации

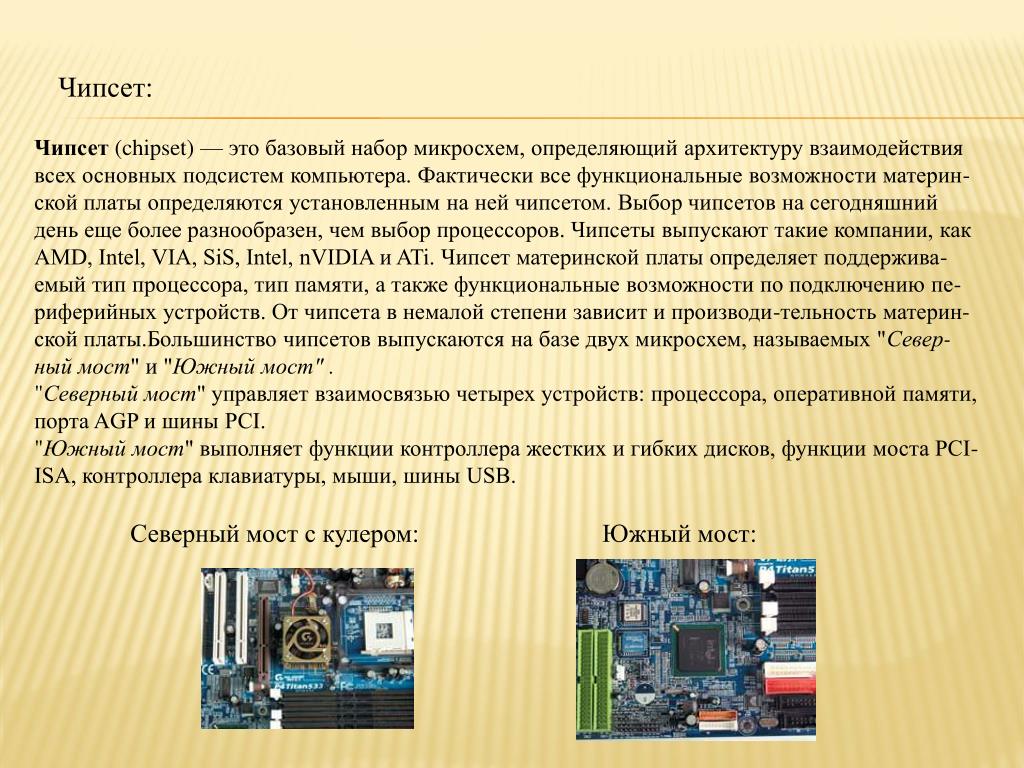

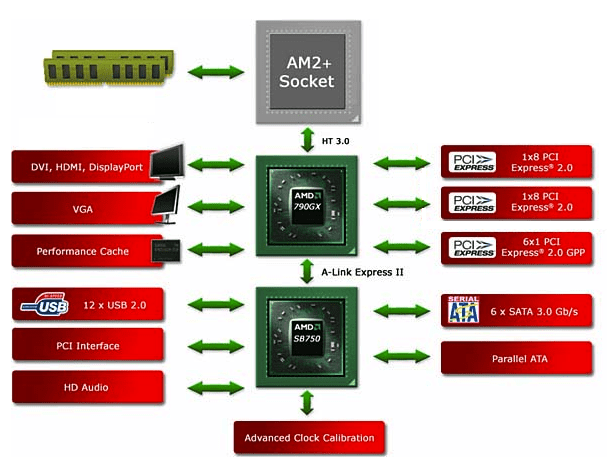

   В устаревших материнских платах чипсет состоял из  двух основных микросхем, называемых северным и южным мостом. Они располагались на самой материнской плате.

  Северный мост отвечал за обмен данными между процессором и оперативной памятью, а также видеокартой, или же двумя видеокартами, которые находились в первых двух разъемах PCI-Express, то есть с самыми высокопроизводительными   компонентами.

  Южный мост, за обмен данными процессора с более медленными компонентами, накопителями, аудио контроллером, USB устройствами, устройствами использующими PCI порты, и в некоторых моделях материнских плат с третьим, менее скоростным разъемом PCI-Express для видеокарты.

  Такой реализации чипсета, присущ ряд недостатков, которые стали сильно проявляться с ростом производительности процессоров последующих поколений, при которой увеличивалась скорость их обмена с оперативной памятью и видеокартами. Расположение северного моста на материнской плате создавало достаточно длинные линии обмена данными процессора с оперативной памятью и видеокартами. Ну а поскольку скорость распространения электрического сигнала в проводниках ограничена, то и время запаздывания сигнала было достаточно большим. Чем длиннее линия обмена, тем больше запаздывание сигнала, из-за этого возникало ограничение в скорости обмена данными.

  В чипсетах современных материнских плат северный мост отсутствует, он интегрирован в сам центральный процессор.

  Благодаря этому, длина линий обмена данными с оперативной памятью и видеокартой минимизирована. В этом случае линии обмена соединяют их с процессором напрямую, по наикратчайшему пути. Это приводит к уменьшению задержек обмена данными, то есть к увеличению скорости обмена. Тем самым реализуя весь имеющийся скоростной потенциал современных процессоров, оперативной памяти и видеокарт. Но южный мост так и остался на материнской плате, который перестали так называть и теперь его называют чипсетом.

Как чипсеты делятся по функциональным возможностям и чем различаются

   Все чипсеты AMD и Intel в пределах одного поколения имеют определенное количество версий с различными функциональными возможностями и разной стоимостью. Причем из поколения в поколение их разнообразие и количество может несколько меняться. Например, чипсеты Intel для десктопных компьютеров 400 и 500 серий по функциональным возможностям делятся на W480 (W580), Q470 (Q570), Z490 (Z590), h570 (H570), B460 (B560), h510 (H510).

Чипсеты Intel

    В качестве примера рассмотрим наиболее актуальные чипсеты 500 серии. Технические характеристики чипсетов приведены в таблице ниже:

  Чипсет Z590 является топовым, материнская плата на его основе имеет мощный модуль VRM и поддерживает разгон, как оперативной памяти, так и процессора. Причем это единственный чипсет в линейке, который может разгонять процессор. Это необходимо учитывать при подборе материнской платы к процессору с разблокированным множителем.    Так же они имеют максимальное количество, а именно 8 линий DMI 3.0 для обмена данными процессора с периферией, скорость обмена при этом достигает 8 ГБ/с. Это хорошо сказывается на скорости обмена данными сразу с несколькими накопителями одновременно. Ну и цена на эту версию соответственно высокая. Но если вы оверклокер, то это без сомнений ваш вариант, причем единственный.

  Чипсет H570 является классом ниже, предтопом, основным отличием которого от топовой версии является отсутствие разгона процессора. Количество линий обмена данными DMI 3.0 осталось таким же, как и у топовой версии, да и в остальном он мало чем уступает чипсету Z590.

  Материнские платы на этом чипсете являются достаточно производительными решениями, вполне подходящими для требовательных геймеров. Чипсет H570 хорошо подойдет для топовых процессоров с заблокированным множителем, то есть, без возможности разгона.

  Чипсет В560 является середнячком. В нем также отсутствует возможность разгона процессора. Количество линий DMI 3.0 уменьшено с 8 до 4, из-за чего скорость обмена процессора с периферией снизилась с 8 до 4 ГБ/с. Количество линий PCIe 3.0 составляет 12, что в 2 раза меньше, чем у топовой версии.

 Отсутствует возможность построения RAID массивов. Но зато есть возможность разгона оперативной памяти, чего не было в предыдущем поколении этого чипсета В460. Чипсет В560 подойдет для процессоров средней производительности.

  Чипсет Н510 является самой младшей и соответственно самой простой версией, рассчитанной на офисное использование. Она не имеет разгона ни оперативной памяти, ни процессора. Количество линий PCIe 3.0 самое минимальное и составляет 6 линий, что в 4 раза меньше, чем у топовой версии. Отсутствуют 4 процессорные линии PCIe 4.0 для быстродействующих накопителей, имеется только 16 линий для видеокарты. Только в этой версии чипсета вместо четырех слотов оперативной памяти присутствуют два. Модуль VRM маломощный. Такая материнская плата подойдет только для самых слабых процессоров.

  Чипсеты W580 и Q570 предназначены для серверов и рабочих станций. Они «заточены» для работы с процессорами Intel Xeon и для обычного пользователя интереса не представляют.

Чипсеты AMD

   В лагере AMD, в качестве примера рассмотрим последние версии чипсетов для платформы АМ4, их три: X570, B550, A520. Технические характеристики чипсетов приведены в таблице ниже:

  Чипсет X570 является топовым, материнские платы на его базе имеют мощный модуль VRM и поддерживают разгон, как оперативной памяти, так и процессора. Поддержка процессоров предыдущих поколений начинается с Zen+ (Ryzen 2000-й серии).

  Чипсет имеет 16 линий PCIe 4.0, половина из которых может использоваться для портов SATA3. Для обмена данными чипсета с процессором используются 4 линии PCIe 4. 0, у предыдущей версии чипсета X470 для этого использовались линии PCIe 3.0. Для обмена процессора с высокоскоростным NVMe SSD накопителем используются 4 процессорные линии PCIe 4.0, и для обмена с видеокартами 16 процессорных линий с конфигурациями 1х16 или 2х8. Чипсет Х570 является оверклокерским и идеально подойдет для разгона топовых процессоров.

  Чипсет B550 является средним сегментом, материнские платы на его базе имеют достаточно мощный модуль VRM. Как и у топовой версии чипсета, поддерживается разгон оперативной памяти и процессора. Поддержка процессоров предыдущих поколений начинается с Zen 2 (Ryzen 3000-й серии) без встроенной графики. Причем предыдущая версия чипсета B450 поддерживала все поколения процессоров, правда для процессоров Zen 3 требовалась обновление BIOS-a.

  Чипсет имеет линии обмена данными с периферией PCIe 3.0, а не PCIe 4.0, поэтому максимальная скорость обмена уменьшилась в два раза, но этого вполне хватает, и пользователь уменьшения производительности может даже не ощутить. Количество линий обмена чипсета уменьшено с 16 до 10, из-за чего количество разъемов на плате стало меньше. В остальном этот чипсет не сильно отличается от топовой версии и вполне подойдет для разгона даже топовых процессоров.

  Чипсет A520 является бюджетным сегментом, материнские платы на его базе имеют маломощный модуль VRM. Отсутствует возможность разгона процессора, разгон оперативной памяти реализован. Поддержка процессоров предыдущих поколений  начинается с Zen 2 (Ryzen 3000-й серии) без встроенной графики, как и у чипсета B550.

  Чипсет напрочь лишен поддержки линий обмена PCIe 4.0, и поддерживает только линии  PCIe 3.0, через которые общается со всеми абонентами. Количество линий обмена чипсета уменьшено вообще до 6, и количество разъемов на плате стало еще меньше. Отсутствует возможность работы с двумя видеокартами. Этот чипсет подойдет для работы со слабыми и средними по производительности моделями процессоров без возможности их разгона.

  Ну и сами понимаете, что не нужно к топовому процессору подбирать самую бюджетную и слабую материнскую плату, нельзя материнскую плату покупать на сдачу. Или, наоборот, в топовую материнскую плату устанавливать слабый, бюджетный процессор. Ну разве только в том случае, если бюджетный процессор установлен до предстоящего в ближайшем будущем апгрейда.

 Надеюсь, моя статья оказалась для вас полезна.

Этот материал написан посетителем сайта, и за него начислено вознаграждение.

Какой чипсет выбрать для материнской платы

В этой публикации, друзья, рассмотрим, какой чипсет выбрать для материнской платы при комплектации современной сборки ПК. Мы поговорим о том, что это вообще за компонент такой, что он определяет, какие бывают чипсеты, чем они отличаются один от другого. У нас на сайте есть рубрика «Комплектуем ПК», где мы периодически публикуем статьи о комплектации сборок на базе различного компьютерного железа. И там мы предлагаем оптимально подобранные под процессор и бюджет на покупку компьютера варианты материнских плат. Но если вы вникните в суть такого их компонента, как чипсет, вы сможете выбрать сами свою идеальную материнку, максимально грамотно вложив денежные средства, как вы это видите. Что же, давайте приступим.

Тогда как процессор ПК непосредственно сообщается с оперативной памятью и графикой, коммуникации с иными составляющими ПК осуществляются опосредовано через чипсет. Чипсет – это базис материнской платы. Чипсет являет собой интегрированный в материнку набор чипов (микросхем). Эти чипы разбросаны по всему текстолиту материнки и соединены между собой чипсетными линиями. Чипы отвечают за разные возможности компьютера и осуществляют коммуникацию процессора с устройствами как то: жёсткие диски, системы питания и охлаждения, сетевые, звуковые, прочие периферийные устройства.

Чипсет определяет технические и функциональные возможности ПК, в частности:

• Частоту системной шины,
• Одноканальный или двухканальный режим оперативной памяти,
• Возможность разгона процессора и оперативной памяти,
• Поколение и линии PCI-E,
• Число портов SATA,
• Число USB,
• Наличие сетевых устройств – только Ethernet-модуль или и он, и Wi-Fi,
• Поддержку RAID,
• Реализацию интерфейсов типа Thunderbolt и т. п.,
• Программные технологии типа виртуализации, эмуляции TPM и т.п.

Материнские платы в своём названии содержат указание на чипсет, являющийся их базисом.

Чипсет заточен под сокет процессора, определяет поколения, семейства, архитектуру поддерживаемых процессоров, сужая совместимость по сокету. Чипсеты производят компании Intel и AMD под материнские платы для ПК на базе своих процессоров.

Для разных классов процессоров Intel и AMD есть свои классы чипсетов – десктопные, серверные, для высокопроизводительных систем. У чипсетов есть серии, это, по сути, их поколения: из актуальных это 300-я, 400-я, 500-я серия у AMD, а у Intel — 400-я, 500-я и новейшая 600-я. Чем больше серия, тем она новее. Серии работают с определёнными поколениями процессоров. Чипсеты очень скупы на поддержку современных поколений PCI-E, и актуальное PCI-E 4.0 поддерживают только 500-я серия AMD и новейшая 600-я серия Intel. В каждой серии есть чипсеты для разного сегмента компьютеров. В названиях чипсетов закодированы указание на серию и принадлежность к определённому сегменту компьютеров, а, соответственно, на реализацию технических возможностей. Возьмём, к примеру, современнейший чипсет Intel Z690 под сокет LGA 1700: в нём Z – это буква принадлежности к сегменту продвинутых Z-чипсетов, а 6 – указание на 600-ю серию чипсетов. На сегмент чипсета в основном указывает первая буква в названии.

У чипсетов Intel такие сегменты:

Сегмент	Описание	Чипсеты
H, если это чипсеты типа h510 или H510 —	Бюджетный пользовательский сегмент без возможности разгона и с минимальным числом линий PCI-E	400-я серия – h510, h520E 500-я серия – H510
B	Средний пользовательский сегмент без возможности разгона процессора, но с возможностью разгона оперативной памяти начиная с 500-й серии. Максимальное число линий PCI-E больше, чем у h510/H510	400-я серия – B460 500-я серия – B560
H, если это чипсеты типа h570 или H570	Выше среднего пользовательский сегмент без возможности разгона процессора, но с возможностью разгона оперативной памяти начиная с 500-й серии. Максимальное число линий PCI-E больше, чем у B-чипсетов	400-я серия – h570 500-я серия – H570
Q	Сегмент серверов и рабочих станций без возможности разгона	400-я серия – Q470, Q470E 500-я серия – Q570
W	Сегмент серверов и рабочих станций с возможностью разгона процессора и оперативной памяти	400-я серия – W480, W480E 500-я серия – W580
Z	Максимальный пользовательский сегмент с возможностью разгона процессора и оперативной памяти, с максимально возможным числом линий PCI-E.	400-я серия – Z490 500-я серия – Z590 600-я серия – Z690

Детальные характеристики актуальных чипсетов можно посмотреть на сайте Intel: 400-я серия, 500-я серия, 600-я серия.

Этот же принцип сегментирования можем наблюдать у чипсетов компании AMD. В их названиях буква отвечает за сегмент компьютеров, а первая цифра модели – за серию: 300-я, 400-я, 500-я серия. Только у AMD другие буквы соответствия сегментам:

Сегмент	Описание	Чипсеты
A	Бюджетный пользовательский сегмент без возможности разгона и с минимальным числом линий PCI-E	300-я серия – A300, A320 500-я серия – A520
B	Средний пользовательский сегмент с возможностью разгона процессора и оперативной памяти. Максимальное число линий PCI-E больше, чем у A-чипсетов	300-я серия — B300, B350 400-я серия – B450 500-я серия – B550, B550A
X	Продвинутый пользовательский сегмент с возможностью разгона процессора и оперативной памяти, с максимально возможным числом линий PCI-E.	300-я серия – X300, X370 400-я серия – X470 500-я серия – X570

Детальные характеристики актуальных чипсетов можно посмотреть на сайте AMD.

Друзья, вся эта мудрёность с разнообразием сегментов чипсетов в сухом остатке невероятно проста. Если мы берём компьютер для домашнего использования, это априори как минимум игровой ПК базового уровня. И, соответственно, у нас отметаются чипсеты начальных сегментов, подходящие только для офисных малопроизводительных компьютеров. Следовательно, если мы говорим о платформе Intel, и нам не нужен разгон процессора, мы выбираем материнские платы на чипсетах B и H типа h570/H570. Так мы вложим денежные средства только в нужные нам возможности.

Если процессор будем гнать – то только на чипсете Z, и такие платы будут стоить вполовину дороже, чем на B-чипсете.

Если мы говорим о платформе AMD, то здесь оптимальный вариант – материнка на B-чипсете, она подойдёт даже для неэкстремального разгона, и такие платы будут стоить приемлемо.

Для высокопроизводительных компьютеров и экстремального разгона выбираем плату на чипсете X, которая будет стоить вдвое дороже плат на B-чипсете.

Но, друзья, дорогостоящую плату на Z-чипсете Intel или X-чипсете AMD также придётся взять, даже если мы не будем ничего разгонять, но нам будет нужна возможность подключения SSD-накопителей PCI-E более, чем двух. Из-за ограничений в поставке линий PCI-E материнские платы на базе среднесегментных чипсетов не смогут предложить нам более двух слотов M.2 PCI-E х4, т.е. с полноценными 4-мя линиями.

С сегментами чипсетов всё просто, заморочка же, друзья, кроется в сериях чипсетов. Так, один и тот же сокет у процессора и материнской платы – это ещё не признак их совместимости, и, как упоминалось выше, чипсет работает с определёнными поколениями процессоров и сужает совместимость по сокету. Вот как этот принцип проявлен в процессорах AMD: у современных процессоров Ryzen начиная с их 1-го поколения сокет AM4, но если мы начнём смотреть в спецификациях материнских плат с новыми чипсетами 500-й серии поддерживаемые процессоры, то мы не обнаружим присутствия где-то только 1-го поколения Ryzen, а где-то и 1-го и 2-го поколения. Т.е. если нам нужна материнка под Ryzen 1-го поколения, нужно её брать на чипсете 300-й или 400-й серии. Теперь пример с Intel: у процессоров 10-го и 11-го поколения единый сокет LGA 1200, но чипсеты 400-й серии поддерживают только 10-е поколение процессоров. А чипсеты 500-й серии поддерживают и 10-е, и 11-е поколение. Чипсет должен быть совместим с процессором, и эту совместимость определяют их поколения. Очень важно внимательно юзать спецификации материнской платы и, в частности, отслеживать поддержку платой той модели процессора, которую мы выбрали.

Чем новее чипсет, тем дороже будет материнка. Но, друзья, принцип «чем новее серия чипсета, тем лучше» не всегда оправдан. Если вы не собираетесь менять процессор на более новое поколение, вам не нужна поддержка чипсетом этого нового поколения. Иногда взамен новых каких-то возможностей чипсеты теряют старые. Так, например, чипсет B560 Intel впервые для B-сегмента получил возможность разгона оперативной памяти, но утратил функцию RAID.

---

Вот это основное, что касается современных чипсетов материнских плат. Чипсет – это базисный ориентир при выборе материнской платы, а как грамотно выбрать её саму, об этом мы напишем в одной из следующих публикаций сайта. А если, друзья, вы хотите экскурс в недавнее прошлое чипсетов, возможно, вы рассматриваете вариант покупки не современного ПК, а б/у-шного, смотрите старые статьи сайта про выбор материнских плат:

• О недостатках дешёвых материнских плат на чипсете h210;
• Как выбрать материнскую плату.

Что такое чипсет материнской платы?

Автор Гэвин Филлипс

Опубликовано 3 марта 2022 г.

Каждая материнская плата имеет набор микросхем, и этот набор микросхем определяет возможности вашей материнской платы.

Когда речь заходит о материнских платах, приходится продираться сквозь жаргон. Выяснить, какие функции вам нужны на материнской плате, непросто, особенно когда кажется, что кто-то использует другой язык.

Одним из наиболее распространенных терминов является «набор микросхем», который фактически представляет собой ядро ​​материнской платы, связывающее компоненты, определяющее количество портов USB на материнской плате, скорость передачи данных и многое другое.

Но даже несмотря на то, что чипсет так много делает с вашим компьютером, этот термин по-прежнему неправильно понимается. Итак, что означает «чипсет» и как можно сравнивать материнские платы по названиям чипсетов?

Что такое чипсет материнской платы?

На заре вычислительной техники каждая материнская плата была покрыта отдельными интегральными схемами, причем каждая микросхема управляла определенной частью компьютера. Со временем инженерные инновации сжали конструкцию микросхемы в две микросхемы, расположенные на материнской плате: северный мост и южный мост, названные так из-за их расположения на материнской плате.

Северный мост обычно управлял ЦП, соединяя его с остальными компонентами ПК, такими как оперативная память. Южный мост управлял такими вещами, как контроллеры SATA и IDE, порты USB, аудио, сеть и многое другое. В сочетании северный и южный мосты отвечали за всю связь между компонентами вашего ПК. Поскольку эти два чипа объединили множество других чипов в определенные специализированные роли, они стали известны как «набор микросхем», буквально набор чипов с назначенными ролями.

Сейчас на современных материнских платах вы не найдете ни северного, ни южного моста. Многие из функций, которые когда-то выполнял северный мост, теперь выполняются самим ЦП, а остальные роли были объединены в один чип в стиле южного моста. Таким образом, хотя термин «чипсет» остается и используется для различения различных моделей материнских плат, функциональность набора микросхем продолжает развиваться.

Полностью интегрированный чип известен как Platform Controller Hub (PCH) на материнской плате Intel, а версия AMD известна как Fusion Controller Hub (FCH), хотя компания перестала так часто использовать это название после выпуска своей архитектуры Zen.

Где находится чипсет на материнской плате?

Когда набор микросхем материнской платы состоял из северного и южного мостов, их было легко обнаружить на материнской плате. Возьмите изображение ниже, например. Северный мост изображен рядом с сокетом процессора.

Изображение предоставлено: MaThoRo/Shutterstock

На этой старой материнской плате IBM ThinkPad T42 вы можете видеть каждый изображенный элемент, где NB обозначает северный мост, SB — южный мост, GPU — контроллер графического процессора и разъем ЦП.

Изображение предоставлено: Eddau/Wikimedia

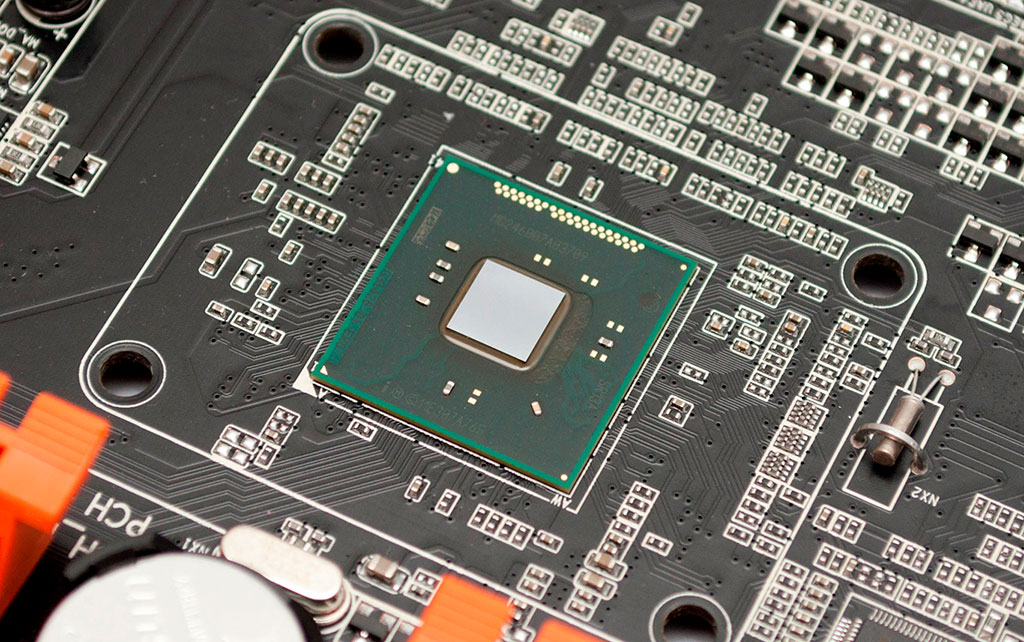

Когда дело доходит до современной материнской платы, большая часть набора микросхем теперь интегрирована в сам ЦП. Вместо того, чтобы запросы данных перемещались от южного моста к северному мосту, а затем к вашему ЦП, PCH или FCH связываются с ЦП напрямую, ускоряя весь процесс.

Как сравнить наборы микросхем материнской платы

Набор микросхем материнской платы определяет компоненты, которые вы сможете использовать или найдете в своем компьютере. Тип набора микросхем различается для оборудования AMD и Intel и определяет, сколько оперативной памяти вы можете использовать, сколько USB-портов вы найдете на материнской плате, сколько карт расширения вы можете использовать и многое другое. Кроме того, чипсет также определяет стоимость материнской платы. Как и в случае с большинством оборудования, более новое означает лучшее и, как правило, более дорогое, и чипсеты не являются исключением.

Но сравнивать характеристики материнской платы и наборы микросхем материнской платы может быть сложно. Опять же, как и большинство технических вещей, чипсеты (и материнские платы) имеют загадочные имена, состоящие только из букв и цифр. Если вы не знакомы со схемами именования чипсетов, вряд ли эта номенклатура будет иметь смысл.

В большинстве случаев вы ищете одну букву, за которой следует несколько цифр. И AMD, и Intel используют один и тот же стиль именования наборов микросхем — A123 — хотя они не следуют одной и той же схеме именования. Например, современные наборы микросхем Intel используют буквы H, B, Q, Z, W и Z, например Intel Z69.0 или H610. Чипсеты AMD используют A, B и X, например X570 или A520.

Связанный: Распространенные ошибки, которые могут повредить или испортить вашу материнскую плату

Расшифровка названий наборов микросхем Intel и AMD

Хотя эти буквы и цифры, по-видимому, не имеют никакого отношения, на самом деле они раскрывают больше информации, чем вы думаете. Как правило, буква указывает на уровень производительности, который вы можете ожидать от этого набора микросхем и, соответственно, материнской платы и ее функций. Первая цифра указывает на поколение чипсета, а вторые две цифры обычно являются показателями производительности. Все еще не уверены, что здесь происходит? Давайте разберем несколько примеров чипсетов Intel и AMD.

AMD

• A : AMD начального уровня, более бюджетные материнские платы. Например, А520.
• B : Основные материнские платы для более серьезных пользователей. Например, B550.
• X : Высокопроизводительные материнские платы для высокопроизводительных рабочих станций и энтузиастов. Например, Х570.

Intel

• H : более бюджетные материнские платы Intel начального уровня. Например, H610.
• B : Основные материнские платы для более серьезных пользователей. Например, B660.
• Z : Высокопроизводительные материнские платы для высокопроизводительных рабочих станций и энтузиастов. Например Z690.
• X : самый высокий уровень производительности Intel, предназначенный исключительно для использования с оборудованием Intel Extreme.

Более высокая буква является хорошим эмпирическим правилом, но оно не всегда точно. По крайней мере, это не относится к чипсетам Intel, поскольку они любят немного больше смешивать и сопоставлять чипсеты H и B, при этом разные числа указывают на разные уровни производительности. В качестве быстрого примера:

• Intel H610 не поддерживает линии PCIe 4.0, до 8 линий PCIe 3.0 и до четырех портов SATA 6 Гбит/с.
• Intel B660 поддерживает до 6 линий PCIe 4.0, до 8 линий PCIe 3.0, до четырех портов SATA 6 Гбит/с и поддерживает память Intel Optane.
• Intel H670 поддерживает до 12 линий PCIe 4.0, до 12 линий PCIe 3.0, до восьми портов SATA 6 Гбит/с и поддерживает память Intel Optane.

Таким образом, хотя H610 использует схему именования чипсетов «начального уровня», H670 предлагает лучшую производительность, чем «массовый» чипсет B660. Однако и у Intel, и у AMD первая цифра всегда указывает на поколение чипсета.

Итак, как сравнить характеристики материнской платы? Какую материнскую плату купить?

Чипсет материнской платы — это небольшая часть покупки новой материнской платы. Выяснение того, какой чипсет работает на материнской плате, также не всегда полезно, и вам может быть лучше просто посмотреть на статистику на боковой стороне коробки. Если вы покупаете новую материнскую плату, вам понадобится та, которая поддерживает тип оперативной памяти, которую вы покупаете, будь то DDR3, DDR4 или DDR5. К счастью, вы найдете эту информацию на коробке или в Интернете. То же самое касается таких вещей, как количество портов USB, возможности RGB, размер материнской платы и многое другое.

Большую часть времени вы будете работать в обратном направлении к материнской плате. Это означает, что вместо того, чтобы сначала выбирать материнскую плату (и набор микросхем), вы, скорее всего, сначала выберете блестящий новый процессор, соответствующий вашему бюджету, а затем создадите вокруг него остальную часть своего ПК. Это если вы собираете новый компьютер, конечно.

Таким образом, хотя знание набора микросхем материнской платы даст вам представление об уровне производительности и поколении аппаратного обеспечения, вам все равно придется перепроверить дополнительную информацию в любом случае.

Подписывайтесь на нашу новостную рассылку

Связанные темы

• Описание технологии
• Материнская плата
• Сборка ПК
• Советы по оборудованию
• Советы по покупке
• Жаргон

Об авторе

Гэвин — редактор раздела «Объяснения технологий», соведущий подкаста «Really Useful» и частый обозреватель продуктов. У него есть степень по современному письму, украденная с холмов Девона, и более десяти лет профессионального писательского опыта. Он любит обильное количество чая, настольные игры и футбол.

Как выбрать подходящую материнскую плату для вашего ЦП Intel 12-го поколения

Теперь, когда Intel пополнила свою линейку потрясающих процессоров для настольных ПК 12-го поколения «Alder Lake» и наборов микросхем 600-й серии, которые идут с ними — выбор Правильная материнская плата гораздо важнее. Каждый ЦП подходит для разных ситуаций, поэтому мобо, в которое вы его вставляете, может помочь или помешать вашим целям.

Это потому, что чипсет вашей материнской платы определяет возможности вашего ПК. В частности, для Alder Lake вы должны уделять пристальное внимание деталям, чтобы убедиться, что вы получаете необходимую поддержку функций. Еще сложнее, когда стоимость имеет большое значение.

Итак, как выбрать между материнскими платами Z690, H670, B660 и H610? Легкий. Подумайте о них с точки зрения того, что вы хотите делать со своим компьютером сейчас и в будущем. Обязательно дополните следующую информацию советами, изложенными в нашем руководстве, по выбору идеальной материнской платы.

Характеристики ЦП и возможности материнской платы

То, что поддерживает ваш ЦП, не всегда совпадает с тем, что делает ваша материнская плата.

Gordon Mah Ung

Во-первых, прежде чем мы углубимся в различные наборы микросхем для материнских плат, давайте быстро, но важно проведем различие: технологии, которые процессор может поддерживать по сравнению с материнской платой , которая поддерживает . Проще говоря, ваша материнская плата определяет, сможете ли вы использовать все возможности процессора.

Это важный момент для материнских плат Alder Lake, поскольку чипсеты не только имеют свои собственные ограничения, основанные на сегментации функций, но и производители плат могут налагать дополнительные ограничения, помимо этих. Вы можете ожидать, что, поскольку ваш процессор Alder Lake поддерживает PCIe 5 и передовую память DDR5, вы можете просто выбрать материнскую плату и на этом закончить.

К сожалению, это не так, поскольку некоторые мобильные устройства будут поддерживать DDR4 вместо DDR5. Несмотря на то, что процессоры 12-го поколения поддерживают обе спецификации памяти, материнская плата реализует только одну. Плата может даже отказаться от PCIe 5, чтобы сократить расходы. Для Alder Lake вы должны изучить спецификации для каждой конкретной платы, которую вы рассматриваете, , особенно , если вы ожидаете, что ваш чип будет иметь 16 линий PCIe 5.0, четыре линии PCIe 4. 0 и поддержку оперативной памяти DDR5-4800.

Для справки: на этой диаграмме показано, чего ожидать от ЦП Alder Lake (часть синего цвета): 9Процессоры 0003 Alder Lake поддерживают PCIe 5.0 и DDR5, но вам не гарантируется доступ к этой технологии, если материнская плата их не поддерживает.

Intel

В конечном счете, материнская плата и набор микросхем, которые вы выберете, могут предоставить вам полный набор функций или увидеть доступ к некоторым из них. Гибкость в том, как вы можете разделить линии PCIe 5, типы поддерживаемых портов USB, количество дополнительных линий PCIe, поддержка RAID и многое другое, также зависит от того, какой набор микросхем и конкретную плату вы выберете.

Мы подробно рассмотрим, как это работает, и какие материнские платы лучше всего подходят для собираемого вами ПК в соответствии со спецификациями чипсета. Но всегда имейте в виду, что производители плат могут и будут вводить дополнительные ограничения, как упоминалось выше.

Обзор того, что предлагает каждый набор микросхем серии 600 (также известные как наборы функций, которые вы можете выбрать для материнских плат).

Intel

Z690: бескомпромиссный выбор

На этот раз вы заплатите немалую сумму за материнскую плату Z-класса.

MSI

• Идеально подходит для: ПК-энтузиастов, сборщиков данных, оверклокеров
• Лучше всего сочетается с: Процессоры Core i9 и Core i7, разблокированные процессоры «K»
• Диапазон цен: от 2 до $00060

Хочешь все? Материнские платы Z690 обеспечивают именно это. Разгон процессора и памяти, множество дополнительных линий PCIe 4.0 и 3.0, невероятно быстрые порты USB — мобильные устройства с этим набором микросхем обеспечивают максимальную гибкость для сборок ПК.

Этот тип материнской платы необходим всем, кто хочет разогнать ЦП: платы Z690 — единственные, которые позволяют пользователям разгонять процессор Alder Lake. Вы ограничены только разгоном памяти с другими чипсетами материнской платы.

Пример платы Z690

Материнская плата MSI MPG Z690 Edge WiFi DDR4 LGA 1700 ATX

Для тех, у кого заблокирован процессор, материнские платы Z690 лучше всего подходят тем, кто может (и будет) использовать множество PCIe 4 и PCIe В наличии 3 полосы. Подумайте о дисках NVMe и картах расширения — в любой ситуации, когда требуется быстрое хранилище и специализированные функции, например профессиональное производство видео или потоковая передача. Сюда входят ситуации, когда необходимы настройки PCIe RAID 0, 1 или 5. Всего вы получаете 12 линий PCI 4.0 и 16 линий PCIe 3.0.

Что касается портов ввода/вывода и более медленного хранилища, Z690 предоставляет до 14 портов USB, четыре из которых могут быть USB 3.2 Gen 2×2 (20 Гбит/с) и восемь портов SATA 3.0. Вы можете выполнять настройки RAID 0, 1 или 5 с хранилищем SATA, как и с хранилищем PCIe. Связь между вашими USB-аксессуарами и дисками SATA и вашим процессором осуществляется по восьми линиям DMI 4.0, что в два раза быстрее, чем у предыдущего поколения и новых материнских плат серии 600.

H670: доступный выбор для энтузиастов Материнские платы

H670 сохраняют большую часть Z690, ловко вырезая те, которые не понадобятся более экономным.

Asrock

• Идеально для: геймеров, создателей контента и данных данных с бюджетом
• Лучшие с: Core I9 и Core I7 Процессоры
• . позволить себе материнскую плату Z690 — гораздо меньше хочет всех этих прибамбасов. (В конце концов, зачем платить за то, чем вы не будете пользоваться?) Переход на мобильный телефон с чипсетом H670 в значительной степени дает вам многие функции, которые нужны создателям контента и геймерам, при этом отказываясь от тех, которые нужны лишь немногим. Учитывая высокую цену на Z690, многие сборщики сочтут платы H670 или B660 более подходящими для их нужд и бюджета. В то время как самые дешевые платы начинаются от 200 долларов, большинство в настоящее время стоят от 230 до 330 долларов. На остальные цены еще выше.

  Как и Z690, H670 поддерживает до 12 линий PCI 4.0, восемь портов SATA 3.0 и RAID 0, 1, 5 для дисков PCIe и SATA. Это означает, что к материнской плате H670 можно подключить множество карт расширения и накопителей. То же самое и с USB-аксессуарами: H670 также поддерживает максимум 14 USB-портов.

  Пример платы H670

  Материнская плата ASRock H670 PG RIPTIDE LGA 1700 DDR4 ATX

  Как и в случае с Z690, вы получаете восемь линий DMI 4. 0, каждая из которых обеспечивает 16 ГТ/с, что вдвое превышает скорость DMI 3.0. Другими словами, H670 предлагает одинаковую пропускную способность для данных, отправляемых на диски SATA и порты ввода-вывода.

  В чем вы начинаете видеть сокращения, так это в поддержке разгона — Z690 — это единственный тип материнской платы, поддерживающий разгон процессора. H670 допускает только разгон памяти. Вы также получаете всего два сверхбыстрых порта USB 3.2 Gen 2×2 (20 Гбит/с) по сравнению с Z69.0 четыре. А количество линий PCIe 3.0 падает до 12, что на четыре меньше, чем у Z690.

  Большинство сборщиков обычно выбирают между платами H670 и B660. H670 срезает углы гораздо менее ощутимо, поэтому он лучше подходит для более дорогих сборок. Вы получаете множество передовых технологий, не переплачивая за них.

  B660: доступный выбор для энтузиастов Платы

  B660 идеально подходят для большинства игровых ПК среднего и начального уровня.

  Asus

  • Идеально подходит для: Умеренные и бюджетные игровые ПК
  • Лучшие с: Процессоры Core i5 и Core i3
  • Диапазон цен: от 95 до 240 долларов

  Переход на материнскую плату B660 с H670 приводит к ощутимым изменениям в доступных функциях. Некоторые возвращаются в пары, а другие исчезают. Даже объем пропускной способности сокращается для данных, проходящих между вашим процессором и вашими портами ввода-вывода или более медленным хранилищем.

  Как бы плохо это ни звучало, для многих сборщиков ПК B660 по-прежнему является хорошим выбором. Это просто не дополняет количество линий PCIe 5.0 и 4.0, предоставляемых вашим процессором Alder Lake, так же, как материнские платы с более дорогими чипсетами. Соответственно, это более бюджетный выбор для игровых сборок.

  Пример материнской платы B660

  Материнская плата ASUS PRIME B660-PLUS D4 LGA 1700 DDR4 ATX

  Итак, что вы получаете? Разгон памяти остается на столе, для начала. Основные сокращения касаются количества портов PCIe и SATA. B660 предлагает до шести линий PCIe 4.0, восьми линий PCIe 3.0 и четырех портов SATA 3.0, а это означает, что вы не можете добавить на свой ПК столько карт расширения или накопителей, как с платой H670 или Z690. Вы также ограничены более медленной настройкой RAID, поскольку RAID 0, 1 и 5 поддерживаются только для дисков SATA.

  Intel не так сильно урезает количество портов USB — вы получаете до 12, или на два меньше, чем более дорогие материнские платы 600-й серии. Как и H670, два могут быть невероятно быстрыми USB 3.2 Gen 2×2 (20 Гбит/с). Основное различие между B660 и H670 заключается в количестве линий DMI 4.0, которые связывают ваш ЦП с этими портами ввода-вывода и любыми дисками SATA. Вы получаете только четыре, или вдвое меньше, чем H670.

  Звучит как большие жертвы, но на самом деле большинство игровых сборок не используют тонны линий PCIe и не перегружают линии DMI. Большинство таких ПК имеют графический процессор, диск M.2 для быстрого хранения, возможно, еще один или два диска SATA для больших файлов и несколько аксессуаров USB. Если вы не думаете, что когда-либо выйдете за рамки этого, эта плата должна с комфортом прослужить всю жизнь ПК.

  H610: доступный выбор для энтузиастов.

  Материнские платы H610 глубоки, но если вы не планируете модернизировать свой ПК, они подойдут для скромных ПК.

  Asus

  • Идеально подходит для: Офисных ПК, сверхбюджетных игровых ПК
  • Лучше всего сочетается с: Процессоры Core i3

  Бюджетные сборщики могут подумать, что H610 — очевидный выбор для них — и это правда, если вы собираете скромный ПК для офисной работы. Но геймеры с небольшими денежными средствами должны полностью знать ограничения материнских плат с этим чипсетом, поскольку он может ограничивать будущие обновления.

  Самым большим из этих ограничений является отсутствие поддержки разгона памяти. Шансы увидеть платы DDR5 H610 очень малы, а это означает, что вы застряли на DDR4-3200 в качестве максимальной скорости. Эти мобо также ограничены двумя слотами для оперативной памяти. Материнские платы

  H610 также не имеют дополнительных линий PCI 4.0, а количество линий PCIe 3.0 сокращается до восьми. Однако вы получаете четыре порта SATA 3.0, как и в случае с B660. Что касается USB-портов, их максимальное количество составляет 10, а всего два порта USB 3.2 Gen 2×1 (10 Гбит/с) являются самыми быстрыми из доступных.

  Пример материнской платы H610

  материнская плата ASUS PRIME H610M-A D4 LGA 1700 DDR4 Micro-ATX

  благодаря процессору Alder Lake, который будет установлен на этой материнской плате. И еще достаточно линий PCIe 3.0 для карт расширения, таких как адаптеры Wi-Fi.

  Но вы в значительной степени застряли на месте в отношении последующих обновлений. Платы H610 не реализуют линии PCIe 5.0 от Alder Lake, а скорее снижают их до PCI 4.0, а низкая стоимость этих плат означает, что вы не увидите версии PCIe 5.0 в ближайшее время (если вообще когда-либо). В сочетании с отсутствием разгона памяти и меньшим количеством слотов DIMM вы не сможете выжать из этой сборки дополнительную жизнь с небольшими обновлениями хранилища и ОЗУ в далеком будущем.
