Как узнать чипсет материнской платы — 3 простых метода

Потребовалось узнать, как точно называется чипсет материнки? Если документов под рукой не нашлось — не страшно: все узнать можно и без бумажек. В этой статье описывается, что вообще такое чипсет, как он устроен и за какие процессы отвечает такой элемент системной платы.

Что такое чипсет в материнской плате

Комплект микросхем, который играет роль «переговорщика» (связующего звена) независимых компонентов материнки — и есть чипсет.
Ведущий чип, расположенный на плате — это ЦПУ. Он руководит остальными элементами. Осуществить это «без посредников» нет возможности. Так что набор микросхем обеспечивает общение процессора и других комплектующих:

  • оперативки;
  • системы ввода/вывода;
  • контроллерами устройств периферийного типа и т.д.

Сам комплект микросхем отвечает только за взаимосвязь элементов в материнке, а потому не оказывает никакого влияния на процесс их работы.

Связь же осуществляется с помощью системы шин. Шина — это такая подсистема, которая участвует в передаче информации между разными функциональными отделами ПК.

Смотрите также: 5 лучших процессоров от Intel для NVidia GeForce GTX 1060

Где находится чипсет на материнской плате

На не самых новых, но все еще актуальных платах, чипсетов два. Их еще именуют мостами, северным (СМ) и южным (ЮМ). Они так называются в соответствии с их географическим местонахождением на системной плате. Северный компонент можно найти немного ниже гнезда для установки ЦП, а на противоположной стороне от него расположен южный элемент.

На смену двухмостовым приходят одномостовые варианты, где есть только южный компонент. Куда же дели северный? Этот мост интегрирован в CPU. В современных моделях такое решение — не редкость. Такое решение имеет 3 существенных преимущества:

  1. Снижается показатель энергопотребления.
  2. Мощная процессорная система охлаждения способствует улучшению снижению износа моста.
  3. Дешевеет производство.

Интересно: Как собрать игровой компьютер, какие комплектующие купить: 3 варианта на выбор

Как устроен чипсет

Каждый элемент выполняет свою функцию. Какую, и что это означает, поясняет нижеследующая таблица.

Базой для любого моста является контроллер-концентратор. В качестве основы СМ выступает соединенный с ЦП через системную шину концентратор памяти (FSB — для моделей Intel и HyperTransport — для AMD). Как можно было понять, его функция — обеспечить инфообмен между ЦП и ОЗУ.

Основа ЮМ — концентратор ввода-вывода. Связь с ЦПУ происходит через северный элемент, а не напрямую. «Южанин» отвечает за общение между собой таких комплектующих, как:

  • ЦП;
  • контроллеры HDD;
  • USB и твердотельные накопители.

Нормальная температура материнки и чипсета

Средний показатель температуры материнки в районе 40 градусов с периодическими повышениями до 50 — это норма. При регулярном использовании компьютера для повседневных задач, таких, как серфинг в браузере или даже современные ресурсоемкие игры, не стоит опасаться перегрева. Отметка может достичь показателей значительно выше и стать критической лишь в случае неисправности. Удары, падения и прочие воздействия, которые могут привести к механическим нарушениям, часто становятся причиной поломки мостов, из-за чего температура повышается.

Нужно учесть, что у каждого компонента системы есть свои температурные показатели, как оптимальные, так и пиковые. Обычно они указываются на коробке или в инструкции к комплектующим.

Читайте также: 3 лучших производителя видеокарт NVidia GeForce GTX 1060 + 5 крутых моделей

Как узнать модель чипсета

Определить, какой чипсет у материнки, нетрудно. Обычно он указывается прямо в названии модели. К примеру, Х или AM4 (А) + номер для AMD, или H, B и Z + номер для Intel. Если же коробки и документации под рукой нет, то узнать чипсет можно через диспетчер задач в Виндовс. Всего-то нужно открыть список системных устройств и найти строку со словом Chipset. Сторонний софт тоже может помочь. Ниже — 2 самых удобных представителя.

AIDA64

Популярная утилита, которая отличается дружелюбным интерфейсом. После входа в программу необходимо найти раздел, который называется «системная плата». Там можно узнать основные параметры материнки. Однако определить полную версию устройства в бесплатной вариации софта, увы, не удастся. Но есть и альтернативный вариант, за который не нужно платить.

CPU Z

Практически аналог платной AIDA 64. Находится в свободном доступе. Эту программу также стоит скачивать с официального сайта. Раньше у CPU Z был один существенный минус — отсутствие русскоязычного интерфейса. Теперь же его добавили, так что нареканий программа не вызывает.

Чтобы получить необходимые сведения, после запуска программы на ПК нужно выбрать MainBoard. Данные о чипсете можно найти в строке с названием ChipSet. О южном мосте поведает строчка SouthBridge.

Любопытно: Сравнение 2 бюджетных игровых видеокарт — GTX 1050 против GTX 1050 TI

Где взять драйвера для чипсета

Зная о чипсете все нужные данные, можно найти необходимые драйвера двумя способами:

  1. на сайте производителя, указав соответствующие данные;
  2. через приложение для автоматического поиска ПО.

Подборка: ТОП-5 лучших HDD на 2 TB – Рейтинг внутренних жестких дисков на 2000 Гб

Понять, как именно обозначается chipset материнки, несложно, хоть через Виндовс, хоть воспользовавшись специальной программкой.



Чипсеты Intel 500-й серии против 400-й серии: в чем разница

По традиции к каждому поколению центральных процессоров компания Intel представляет персональную линейку системной логики. Так произошло и с 11 поколением процессоров Rocket Lake. И еще до анонса самих процессоров была представлена линейка материнских плат серии 500, состоящая из четырех моделей различной производительности. Однако новые материнские платы сконструированы на сокете LGA1200, который уже знаком пользователям по 400-й серии материнских платформ под 10 поколение процессоров Comet Lake.

И этот факт вызывает у пользователей закономерные вопросы: в чем разница? Стоит ли тратиться на новые платы, или достаточно перепрошить подсистему BIOS предыдущей линейки.

Поэтому попробуем разобраться в конфигурациях новинок и сравнить их с предыдущими версиями.

Чипсет Intel H510

Материнские платы на базе чипсета H510 предназначены для бюджетной сборки на базе новейших процессоров Intel 11 поколения, и как результат – самый доступный, массовый и популярный вариант. Ресурсы системной логики не предусматривают разгон центрального процессора и оперативной памяти.

Как младшая модель предыдущего поколения материнских плат h510, новинка поддерживает процессорный порт PCI-E с конфигурацией 1х16, шестью каналами PCI-E поколения 3. 0 и максимум четырьмя портами SATAIII со скоростью 6 Гб/с. Под оперативную память предусмотрено все так же 2 модуля DIMM DDR4.

Таким образом, от предшественника новый чипсет Н510 по факту отличается только поддержкой новых современных процессоров Intel 11 поколения.

Чипсет Intel B560

Материнские платы на чипсете B560 относятся к среднему сегменту производительности. Как и у младшей модели, и у аналогичной позиции предшествующей линейки в материнских платах на чипсете B560 не поддерживается разгон центрального процессора, но появляется возможность увеличения частот оперативной памяти.

Конфигурация процессорного порта изменена: PCI-E увеличено с 16 каналов у B460 до 20, а вот количество каналов PCI-E поколения 3.0 уменьшилось с 16 у B460 до 12.

4 модуля DIMM поколения DDR4 способны поддерживать оперативную память с частотой до 3200 МГц. Напомним, чипсет B460 поддерживал те же 4 линии, то с частотой до 2933 МГц.

Для подключения накопителей доступны также 6 портов SASAIII, но они лишились поддержки RAID. Общее количество USB каналов осталось прежним – 12.

Чипсет Intel H570

Системная логика на чипсете Н570 – вершина среднего сегмента производительности, которая позволяет создавать мощные сборки для игр и работы. Разгон процессора все также недоступен, а вот настройки частоты оперативной памяти пользователям предоставили. Предшественница Н470 была лишена и того и другого.

Количество каналов PCI-E по сравнению с чипсетом Н470 выросло на 4 и составило 20 в конфигурации х1, х2, х4. Конфигурация процессорного порта осталась такой-же – 20 каналов со схемой х16 + х4.

Частота оперативной памяти поднята с 2933 ГГц у моделей Н470 до 3200 ГГц у Н570, слотов на плате предусмотрено 4 с интерфейсом DDR4.

Количество портов SATA у обеих серий поровну: по 6 штук III поколения со скоростью 6 Гб/с и поддержкой технологии RAID. Общее количество USB портов также по 14, но из них у новинки 2 порта USB 3.2 Gen 2×2, чего не было у прошлого поколения.

Чипсет Intel Z590

Материнские платы на чипсете Z590 – флагманы линейки, ориентированный на мощнейшие игровые сборки. Традиционно флагманские модели оснащены официальным набором функций и технологий для возможности разгона центрального процессора и оперативной памяти.

По сравнению с предыдущей линейкой и ее флагманом Z490 в качестве нововведений следует отметить:

Увеличенное число линий DMI 3.0 с четырех до восьми, что автоматически увеличивает скорость обмена информации между процессором и другими узлами до 7,86 ГГ/с.

Количество процессорных линий PCI-E увеличено до 20, а значит стало больше на 4, при этом все они поколения 4.0. Конфигурация процессорного порта поддерживает 24 канала с интерфейсом PCI-Express 3.0.

Количество портов SATA на референсном чипсете увеличилось до 8, но многие вендоры по традиции задействовали только 6 из них, как у предыдущей линейки.

Общее максимальное количество USB осталось 14, но три из них могут быть задействованы под интерфейс USB 3.2 Gen 2×2.

Таким образом, если на первый взгляд отличия и не были заметны, то подробное изучение конфигурации демонстрирует нам очевидные преимущества новой линейки системной логики 500-й серии:

  • рост скоростей обмена информацией между чипсетом и процессором;
  • появления разъемов USB 3.2 поколения 2×2, демонстрирующих скорость передачи данных до 20 Гб/с;
  • в моделях среднего уровня производительности появилась поддерживаемая производителем официальная функция разгона оперативной памяти;
  • поддержка процессорных линий PCI-E поколения 4.0.;

Но главный показатель – поддержка процессоров 11 поколения Rocket Lake без дополнительных настроек и оптимизации.

Краткий видеообзор популярной материнской платы от GIGABYTE Z490 AORUS XTREME — передовые технологии на сокете LGA1200


Пошаговый гайд: как выбрать идеальную материнскую плату и никогда не жалеть о покупке

Размер

Начнем с самого простого. Как правило производители выпускают одни и те же платы в разных форматах, позволяя покупателям выбрать наиболее подходящий вариант. ATX — это универсальный формат, который устанавливаются в корпусы традиционных размеров, будь то обычный офисный ПК или мощная игровая машина. Преимущества такого формата в том, что руки при сборке развязаны: в корпусе хватит места для любых компонентов, будь то неприлично длинная видеокарта , высокий башенный кулер или пачка планок DDR4 с торчащими радиаторами.

Формат micro-ATX тоже позволяет собрать чудо машину, но более компактного формата. Чего нельзя сказать о материнских платах Mini-ITX, с которыми уже придется пойти на компромиссы. Подобные решения рассчитаны на сборку компактных barebone-систем или настольных корпусов в духе Mac Mini. Mini-ITX — это история не о мощности, а о стиле и компактности.

Как выбрать правильные размеры?

Что-то советовать по этому поводу мы не будем, так как за годы пользования у большинства людей в голове сложился свой образ идеального ПК. У одного человека это огромная геймерская башня с открытыми стенками, у другого это обычный черный блок под столом, у третьего это стильная и компактная машинка, подключенная к огромному монитору. При выборе размера правильнее будет начать с того, чтобы определить сценарии использования. И плясать уже от него.

Платформа: Intel или AMD

Если большинство компонентов типа жесткого диска или видеокарты универсальны и не привязаны к какой-то платформе, то парочка «процессор и материнская плата» неразлучны как печенье Твикс. Именно с этого дуэта и стоит начинать выбор материнской платы. Как и в конгрессе США на рынке настольных и ноутбучных процессоров царит двоевластие двух соперников. По левую сторону баррикад находятся так называемые «красные» AMD, по правую «синие» из Intel.

За последние пару лет AMD показала, что 4 ядра для дешевого процессора это не роскошь, а hyper-threading можно использовать даже для чипов начального уровня, 7-нанометровый процесс подвластен не только гениям типа Тони Старка, а топовый 16-ядерный процессор для рабочей станции не обязан стоить, как фамильное поместье в Йоркшире. Intel пока буксует и никак не может перейти к более современному техпроцессу, поэтому все ее новые процессоры ― это те же позапрошлогодние яйца, но сбоку и побольше.

Если хотите непрошеный совет, то мы бы однозначно советовали брать платформу от AMD. Их чипы как правило чуть дешевле конкурентов от Intel, они более технически-современные, они лучше показывают себя в рабочих задачах и практически не отстают от Intel в играх. Ну, а самый большой плюс заключается в том, что AMD использует в своих материнских платах один и тот же сокет (об этой штуке позже), в то время как Intel меняет его раз в пару лет, просто потому что им нужны ваши деньги. Что это значит на практике? Купив качественную материнскую плату от AMD вы сможете установить на нее любой Ryzen первого, второго или третьего поколения. По слухам грядущие новинки Ryzen на архитектуре Zen 3 будут использовать тот же сокет. У Intel так не выйдет. Но об этом дальше.

Популярные игровые материнские платы

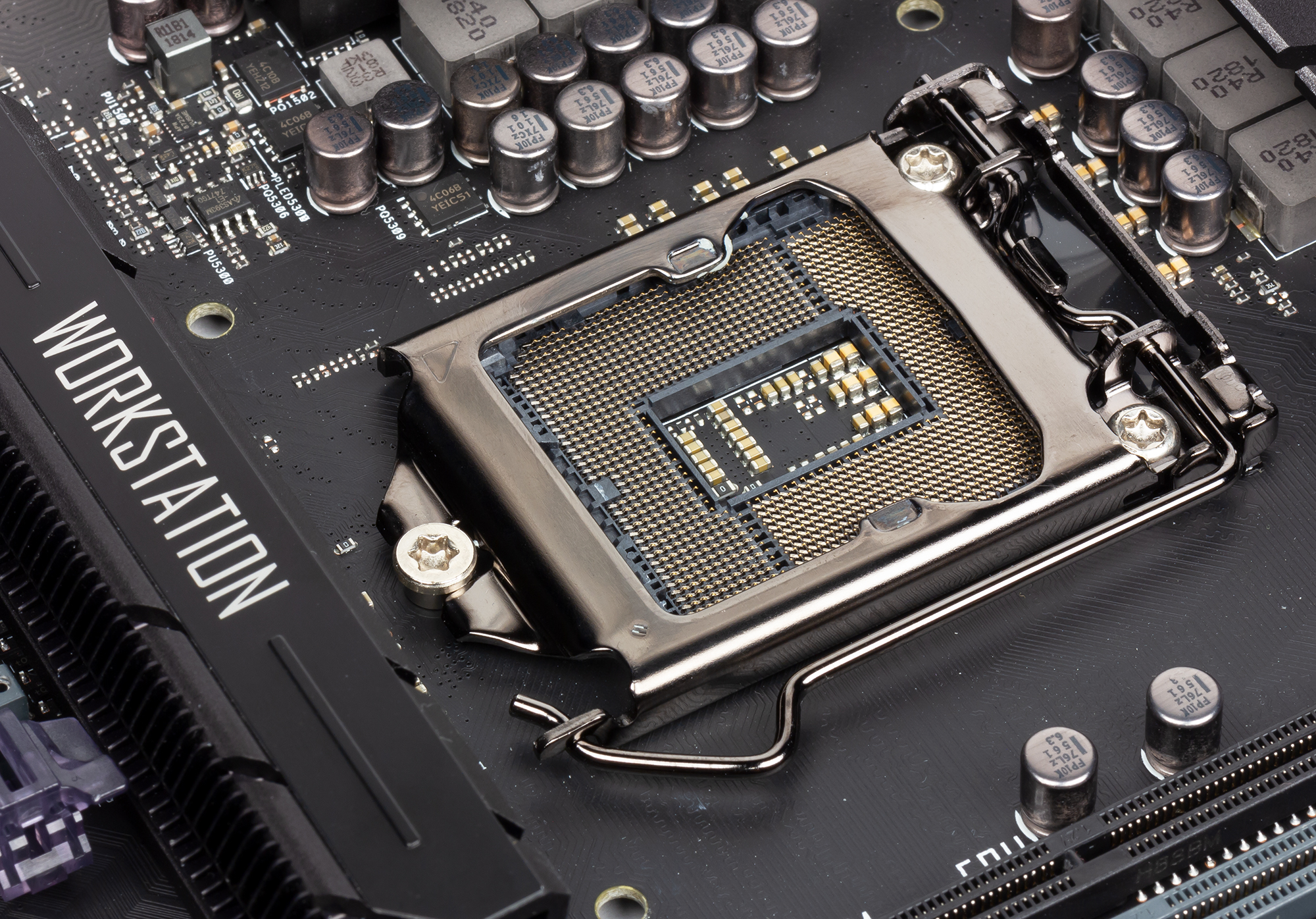

Сокет: что это такое и почему это важно

Сокет — это довольно сложный разъем, рассчитанный на установку конкретных процессоров. На физическом уровне, сокеты отличаются количеством контактов, типом контактов, расстоянием креплений для процессорных кулеров и множеством других мелочей, которые и делают практически все сокеты несовместимыми. Подбор сокета — немаловажная часть сборки системы, с ней придется немного разобраться иначе можно взять материнку с неподходящим сокетом и потом нарезать круги вокруг нее, задумчиво почесывая затылок.

Так какой сокет AMD выбрать?

У AMD единственным актуальным на данный момент сокетом является AM4. На базе материнских плат AM4 работают Ryzen первого, второго и третьего поколения. Есть еще FM2+ под процессоры серии A, но, положа руку на сердце, мы не видим ни одной веской причины покупать этот устаревший хлам. В линейке Ryzen хватает вариантов на любой карман, а тот же Ryzen 3 1200, сделанный по 12-нм техпроцессу, укатывает в асфальт любые Атлоны и Фьюжны.

А что с сокетами у Intel?

В лагере Intel все запутано, как в плохо написанном детективе. Без какой-либо технической нужды компания раз в два года обновляет сокет. Последнее обновление случилось весной 2020 года, когда «синие» презентовали новое десятое поколение процессоров Intel Comet Lake. Сокет, конечно же, обновили. Был 1151 v2, стал 1200 И это всегда путь в один конец: вы покупаете какой-нибудь Core i5 и радуетесь жизни. Через 3 – 4 года радости становится меньше и вы подумываете о том, чтобы обновить процессор. И вот вы открываете e-katalog и выбираете какой-нибудь условно Core i7 Kukaracha Lake Refreshed 14-го поколения. Деньги уже отложены, можно брать. А нет к нему нужна новая материнская плата. Поэтому обновлять придется либо всю систему, либо искать процессор помощнее среди прошлых поколений, который подходит к имеющейся материнской плате. Будем называть вещи своими именами, это наглое выманивание денег в духе нынешней Apple, когда колесики для компьютера или подставка для монитора продаются отдельно.

Так какой сокет выбрать под процессор от Intel?

Наверное 1200. Он только начинает свой короткий цикл, а новые процессоры Comet Lake получились действительно удачными, поэтому покупать девятое или, тем более, восьмое поколение нет никакого смысла. Они все еще дорогие и при этом гораздо медленее новичков.

Чипсет: что это такое и почему это важно?

Если сокет, это условно разъем под процессор, то чипсет — это мозг материнской платы, связывающий между собой все компоненты компьютера. Именно через него между собой взаимодействуют процессор, «оперативка» и видеокарта. Для каждого сокета как правило выпускается по несколько чипсетов разного уровня. Недорогие матерински с базовыми чипсетами покупают для офисных и домашних ПК, топовые модели с оверклокерскими чипами и усиленным питанием — для серьезного разгона. Где-то между ними находится средний уровень, более продвинутый, нежели базовый, и способный на разгон в разумных пределах.

Актуальные чипсеты AMD

  • A320: максимально простой и доступный вариант в стиле поставил и забыл. Ограничен двумя слотами под оперативную память и не дружит с разгоном. Некоторые старые материнки на A320 не совместимы с самыми новыми процессорами AMD Ryzen Matisse, так что этот момент лучше уточнить у продавца.
  • B450 и B550: средний уровень, расчитанный на процессоры AMD помощнее. Если обобщить то все три чипсета как правило снабжены 4 слотами под оперативную память, поддерживают разгон процессора и памяти, но в большинстве случаев не позволяют установить в компьютер вторую видеокарту для работы в режиме Crossfire/SLI.
  • X470, X570: топовый уровень для игровых систем. «Топовость» как правило зависит от цены, схемотехники и подсистемы питания, поэтому одни платы на X570 могут неплохо приподнять частоты вашего процессора, другие в паре с водяным охлаждением раскачают его так, что завидовать будет даже Криштиано Роналду. Самые новые X570 поддерживают линии PCI-E четвертого поколения с сумасшедшей скоростью передачи данных. Пока это не особо нужно, но через год другой обязательно пригодится. Intel таким фокусам еще не научился.

Актуальные чипсеты Intel (рассматриваем только десятое поколение)

  • h510: максимально простой чипсет без поддержки Intel Optane, какого-либо разгона и прочих плюшек. Идеальный вариант для офисного ПК или домашнего ПК, когда нужно, чтобы просто работало.
  • B460 и h570. Оптимальный уровень для оптимальной сборки, не требующей установки топовых компонентов и экстремального оверклокинга. В основном в таких платах имеется 4 слота под оперативную память, чуть реже пара слотов под оперативную память.
  • Z490: чипсет для энтузистов, рассчитанный на экстремальный разгон процессора и памяти.

Как выбрать «правильный» чипсет?

Ответ на вопрос, как выбрать процессор, должен исходить из ваших целей. Для повседневных задач (серфинг, работа с документами, просмотр видео-контента и т.д.) будет достаточно обычного четырехядерника и простой материнки на базе чипсета начального уровня.

Для оптимальной сборки нужно что-то посерьезнее — то есть средний класс, дающий простор для маневра. Возможно, когда-то вы захотите слегка разогнать процессор или докинуть 2 дополнительные планки ОЗУ, но с бюджетной материнской платой этот фокус не пройдет. Можно даже замахнуться на оверклокерскую плату, если ее отдают за разумные деньги. В будущем пригодится.

Ну, а серьезным геймерам стоит брать только оверклокерские платы с мощным питанием, качественным охлаждением, поддержкой полезных фич и грамотно-сделанным BIOS, который не будет взрывать мозг, если с разгон пошел не по плану. Плюс у вас не будет проблем с нехваткой слотов под оперативную память или недостатка мощности для какого-нибудь монструозного 12-ядерного процессора.

Материнские платы с возможностью разгона

Также при выборе обязательно обращаем внимание на совместимость с выбранным процессором. К примеру не все материнки на A320, вышедшие в 2018 году дружат с процессорами Ryzen 2020 года. Хотя, формально все они работают на одном и том же сокете AM4. Ryzen 3000 «из коробки» совместимы только с материнскими платами с чипсетом X570. Для X470, B450 и плат с чипсетами 300-й серии потребуется сначала перепрошить BIOS. У Intel такой проблемы нет. Почему? Правильно, новый сокет раз в два года!

Анатомия материнской платы: питание, порты, беспроводные интерфейсы и т.д.

Разобравшись с проектом дома, можно переходить к выбору мебели. Так и с материнскими платами. Размеры, платформа, сокет и чипсет — это самые очевидные характеристики материнки, но есть еще куча всего.

Оперативная память: количество слотов и частота

У большинства современных материнских плат 4 слота для установки модулей оперативной памяти, однако у компактных моделей Mini-ITX часто бывает лишь два слота, а у плат для класса HEDT нередко встречается все восемь. Оптимальным вариантом нам кажутся 4 штуки, когда сразу при покупке вы устанавливаете 2 планки в двухканальном режиме, а через пару лет при необходимости добавляете еще пару.

Касаемо частоты все зависит от цели сборки. Для офисного компьютера с головой хватит самой простой DDR4 на 2133 МГц, для игровых сборок желательно что-то побыстрее. Главное, не сильно переплачивать за лишние мегагерцы, так как это далеко не самый важный фактор быстродействия системы.

Материнские платы с 4-мя слотами DDR4

Слоты расширения под накопители, видеокарты и прочее

На любых современных платах вы скорее всего встретите слоты всего двух типов: короткий PCI-E x1, который часто используется для установки дополнительных контроллеров USB и SATA, звуковых карт и тд., и длинный PCI-E x16 для видеокарт, RAID-контроллеров и богоподобных накопителей типа Intel Optane 905. В свою очередь порты SATA и M.2 в основном используются для подключения жестких дисков и твердотельных накопителей. Это базовый набор всего необходимого, имеющийся на любой плате. Если вы не планируете комплексную сборку для игр или специфической работы вроде обработки видео, то этого будет вполне достаточно.

Если же нужен простор для маневра в будущем, то у плат классом повыше (особенно у оверклокерских) вас ждет упаковка «максимум»: 2 слота под видеокарты для работы в режиме Crossfire или SLI, усиленные стальные слоты, поддержка гиперскоростных NVMe накопителей, радиатор VRM для дополнительного охлаждения платы при разгоне. У новеньких материнских плат на чипсете AMD X570 появилась официальная поддержка высокоскоростной шины PCI-E 4.0. Пока что это работа на перспективу, так как комплектующих, которые работают с этой шиной пока что очень мало, а стоят они довольно дорого.

Материнские платы с поддержкой NVMe

Порты

  • USB: тут все индивидуально, кому-то хватит и нескольких USB второго поколения для клавиатуры и мышки, кому-то наоборот понадобится запитать кучу периферии от более продвинутого высокоскоростного порта USB 3.1 gen2. И не забыть бы про USB C.
  • Видеовыходы (HDMI, DisplayPort, VGA, DVI): понадобятся в случае, если вы планируете использовать процессор со встроенной видеокартой. У дискретных видеокарт собственные видеовыходы.
  • Thunderbolt: фирменный высокоскоростной протокол Apple, который редко установлен в сами платы. Тем не менее на некоторых моделях присутствуют специальные карты расширения.
  • Оптический аудиовыход. Встречается в основном в дорогих оверклокерских платах с прокачанным аудиотрактом.

Подсистема питания

Пожалуй, это самый важный «подводный камень» для оверклокинга, который непосредственным образом влияет на цену материнской платы. По сути это основа платы с кучей элементов, которые регулируют, фильтруют и выпрямляют электрический ток, передавая его от блока питания к процессору. От качества их работы зависит, будет ли система получать достаточно энергии при любой нагрузке. А это, в свою очередь, влияет на ее общую стабильность и потенциал разгона. Обычно единственный параметр, который указывается в характеристиках платы ― это количество фаз (или линий питания) системы. Чем больше фаз — тем более мощный и ровный ток они передают процессору и меньше нагреваются при высокой нагрузке. Нынешние ШИМ-контроллеры не поддерживают больше 8 честных фаз, однако их можно увеличить за счет удвоения линий и добавления связок мосфет + дроссель + конденсатор.

Какие дополнительные функции поддерживаются материнской платой?

Помимо тонны уже сказанной информации, материнские платы могут отличаться наличием разнообразных дополнительный функций. Все они влияют на цену, поэтому перед покупкой стоит подумать, что из этого вам действительно нужно, а от чего можно смело отказаться.

  • RGB-подсветка с синхронизацией с другими элементами ПК. Полезно для моддеров и владельцев красивых корпусов с открытыми боковыми стенками.
  • Улучшенный аудиотракт с кодеками типа Realtek ALC1220 или SupremeFX.
  • Встроенные модули Wi-Fi и Bluetooth
  • Улучшенный LAN-контроллер типа Dragon или Killer с фишками вроде увеличенной пропускной способности (пока это сомнительная необходимость) и функцией приоритезации трафика. Полезно для игровых систем, когда нужно использовать всю мощь интернет канала, чтобы рубиться в условный COD: Warzone без лагов. А все фоновые процессы типа торрентов во время игры будут получать лишь остатки трафика.

Краткое саммари и вывод

  • Размер важен и с эстетической, и с функциональной точки зрения: на мелкой плате не разместишь несколько видеокарт, но ее можно спрятать в крохотный настольный корпус. У стандартных ATX все наоборот.
  • Выберите подходящий сокет для вашего процессора. Современные массовые процессоры AMD устанавливаются в разъем AM4, а чипы Intel 8-го поколения — в сокет LGA 1151v2 и LGA 1200.
  • Бюджет: зачастую за $100 можно отловить очень неплохую плату с хорошей компоновкой и без особых перспектив для разгона. За $150 попадаются оптимальные варианты, которые умеют все. Ну, а фанатам разгоняться до сверхзвуковой скорости придется раскошелиться на $300 – 500 и дополнительную систему охлаждения. В принципе от цены можно скакать и при выборе чипсета.
  • Фазы питания: Для «камней «начального и среднего уровня без возможности разгона хватит «мамки» с 3 – 4 честными фазами. Для разгона процессоров среднего уровня хватит 4 – 5 фаз с качественными радиаторами. Иначе VRM начнет перегреваться и система будет сбрасывать настройки разгона. Больше 6 – 7 фаз с радиаторами и повторителями нужно для серьезного разгона флагманских кристаллов. 12 и больше фаз целесообразно при экстремальном разгоне с «водянкой».
  • Платите за встроенный Wi-Fi и дополнительные контроллеры только если они вам действительно нужны. Зачастую цена на одну и ту же плату с Wi-Fi/Bluetooth и без него может серьезно отличаться и будет проще купить обычный Wi-Fi адаптер, работающий по USB. Тоже самое касается переплаты за подсветку и прочие украшения.

Надеемся, что этот гайд помог вам лучше разобраться в анатомии материнских плат и дал большее понимание, что выбрать для нового компьютера. Если нет, то не отчаивайтесь, в соответствующем разделе на E-Katalog вы всегда можете установить фильтры по ключевым параметрам (например, размер ATX, процессор Ryzen 5, 4 планки ОЗУ, без подсветки) и получить список самых популярных моделей, которые оценили другие покупатели.

Также в компьютерном разделе у нас регулярно появляются специализированные сборки под определенный бюджет и задачи. Как правило в них используются наиболее интересные и адекватные в плане цены комплектующие, поэтому можно просто скопировать нужную часть сборки и не ошибиться.

Чем отличаются чипсеты AMD и материнские платы на них?

Еще несколько лет назад собирать компьютер на базе материнских плат с чипсетами AMD и подходящих к ним процессоров было странным занятием, оправданным только в том случае, когда бюджет для сборки был жестко ограничен. В 2019 ситуация коренным образом поменялась — AMD догнала и в некоторых позициях даже обогнала конкурента. В общем, вопрос выбора материнской платы для процессоров AMD стоит как никогда остро.

В этой статье мы расскажем обо всех современных чипсетах для материнских плат от AMD и разнице между ними, а также приведем примеры конкретных моделей для тех, кто не хочет мучить себя выбором слишком сильно.

Если кратко, то сейчас (в начале ноября 2019) в уме следует держать следующие более-менее актуальные чипсеты AMD: X570 (2019), X470 (2018), B450 (2018) и A320 (2017). Все они предназначены для домашних и офисных компьютеров потребительского уровня, но разных уровней производительности.

X570 и X470 — чипсеты для мощных рабочих станций и геймерских ПК. B450 — чипсет для среднебюджетных сборок, который имеет меньше «фишек» и стоит дешевле, а также хуже справляется с разгоном. Наконец, A320 — это чипсет для дешевых ПК, главные задачи которых — серфинг в сети, просмотр видео и работа с документами.

Поддержка разных поколений процессоров Ryzen

Материнские платы на базе X570 (самый свежий чипсет) поддерживают установку процессоров Ryzen 2000 и Ryzen 3000.

Материнские платы на базе X470 и B450 поддерживают процессоры Ryzen 1000, Ryzen 2000 и Ryzen 3000, но в последнем случае может понадобится предварительно обновление BIOS (это целиком и полностью зависит от конкретной модели и ее производителя).

Материнские платы на базе A320 поддерживают процессоры Ryzen 1000, Ryzen 2000 и Ryzen 3000 (только со встроенной графической подсистемой).

Возможность разгона

Это главное преимущество платформ AMD перед платформами Intel — разгон процессора и оперативной памяти поддерживает даже самый дешевый чипсет A320. Впрочем, конкретные модели материнских плат могут иметь очень разные компоненты, которые его ограничивают, так что большого потенциала от бюджетных вариантов ждать все-таки не стоит. Если разгоном вы хотите заняться всерьез, лучше выбирать чипсеты X570 или X470.

PCIe 4.0 x16 / PCIe 3.0 x16

X570 — первый на рынке чипсет для материнских плат, который поддерживает шину PCIe 4.0 x16. Она отличается от шины предыдущего поколения значительно увеличенной максимальной скоростью передачи данных — к примеру, SSD-накопители на PCIe 4.0 x16 могут передавать до 5 ГБ информации в секунду (!). Правда, стоит отметить, что в подавляющем большинстве случаев на практике вы разницы не заметите — разве что в том случае, если постоянно работаете с огромными видеофайлами или большими объемами инженерных данных.

Все остальные (более старые) чипсеты AMD (и все без исключения выпущенные чипсеты Intel — это еще одно преимущество «красной команды») поддерживают только PCIe 3.0 x6.

Полосы PCI Express, поддержка SATA-накопителей и USB-портов разных поколений

X570 имеет 20 PCIe-полос, 16 из которых отведены I/O-девайсам. Производители материнских плат могут определять назначение этих полос — для слотов PCIe, для высокоскоростных девайсов USB и SATA, для высокоскоростных сетевых адаптеров и прочего (все зависит от предназначения материнской платы). 8 полос — всегда PCIe, еще 8 могут работать как SATA. Также X570 поддерживает работу с 4 портами USB 2.0 и 8 портами USB 3.2 Gen2.

У X470 полос типа PCIe 2.0 восемь (поддерживаются 2 порта USB 3.2 Gen2, 6 портов USB 3.2 Gen1 и 6 портов USB 2.0), у B450 — шесть (2 USB 3.2 Gen2, 2 USB 3.2 Gen1, 6 USB 2.0), у A320 — четыре (1 USB 3.2 Gen2, 2 USB 3.2 Gen1, 6 USB 2.0).

Стоит отметить, что во всех случаях у производителей самих материнских плат есть много свободы и возможностей для того, чтобы выделять продукты на фоне их конкурентов. Все зависит от конкретной модели, так что подбирать материнскую плату под вашу сборку все еще нужно с умом.

Crossfire и SLI

Не то чтобы установка двух видеокарт в один ПК все еще актуальна в 2019 году (и Nvidia, и AMD прилагают все усилия, чтобы этот подход применялся только в профессиональных рабочих станциях), но о поддержке этих функций стоит рассказать.

Crossfire (возможность установки нескольких видеокарт Radeon) поддерживают чипсеты X570, X470 и B450.

SLI (возможность установки нескольких видеокарт Nvidia) поддерживают чипсеты X570 и X470.

X399 и Threadripper

Еще один чипсет, который, скажем так, держится поодаль — X399. Это платформа для высокопроизводительных рабочих станций с многоядерными процессорами из серии Threadripper первого и второго поколения на сокете TR4, не предназначенными для игр (впрочем, и с ними они справляются не так уж плохо).

X399 поддерживает многие топовые «фишки», но довольно стара, так что PCIe 4.0 x16 у нее нет — только 8 полос PCIe 2.0. Зато есть поддержка Crossfire и SLI, 2 портов USB 3.2 Gen2 и 14 (!) портов USB 3.2 Gen1, а также, естественно, поддержка разгона.

Дополнительно

Наконец, более старые чипсеты — B350 и X370 — мы в этой статье не рассматриваем. Они окончательно устарели и (за некоторыми исключениями) не поддерживают работу со свежими процессорами AMD, а покупать материнские платы на их базе нет никакого смысла — даже подержанные.

Чего ждать дальше?

В ближайшее время AMD должна анонсировать чипсеты B550, TRX40, TRX80 и WRX80. Последние три будут предназначены для Threadripper следующего поколения (тоже пока не представлены), а B550 — это среднебюджетный чипсет для Ryzen 3000, материнские платы на базе которого якобы должны появиться в продаже в ноябре-декабре.

X570: примеры материнских плат

Великолепный выбор для любителей оверклокинга и небольших компьютеров. Отличительные особенности этой модели — два M.2-слота для SSD-накопителей, два порта USB3 Gen2 (Type-C и Type-A), а также четыре порта USB3 Gen1.

Эта компактная материнская плата предлагает отличный набор возможностей, но при этом не опустошит ваш кошелек — она дешевле многих аналогов от других производителей.

Особенности:

AMD X570, socket: AM4, mini-ITX, DDR4 DIMMx2 (4400 МГц), 1xPCI-E 16x, 4xSATA 6Gb/s, ethernet: 1000 Мбит/с, wi-Fi:802.11ac, звук: 7.1, HDMI

Хороший выбор для геймерских сборок — эта материнская плата поддерживает память DDR4 с тактовой частотой до 4666 МГц, а также имеет пять слотов PCI Express. Она легко обеспечит базу для высокой производительности в современных играх.

Два из этих PCIe-слотов — PCIe 4.0, так что пользоваться этой материнской платой можно будет на протяжении многих лет. Есть и поддержка Nvidia SLI с AMD Crossfire.

Особенности:

AMD X570, socket: AM4, ATX, DDR4 DIMMx4 (4066 МГц), 2xPCI-E 16x, 8xSATA 6Gb/s, ethernet: 1000 Мбит/с, звук: 7.1, HDMI



X470: примеры материнских плат

Одна из топовых материнских плат Asus для процессоров Ryzen — и одна из самых дорогих. Цена, впрочем, оправдана «фишками» для самых требовательных энтузиастов — тут и доволнительные кнопки прямо на самой плате, и продвинутая система охлаждения, и POST-дисплей, и RGB-подсветка.

Также поддерживается высокоскоростная оперативная память, установка нескольких видеокарт и установка двух M.2-накопителей. Также стоит отметить высококачественную аудиосистему и свверхскоростной Ethernet-адаптер. В комплекте поставляется еще и быстрый WiFi-адаптер.

Особенности:

AMD X470, socket: AM4, ATX, DDR4 DIMMx4 (3600 МГц), 3xPCI-E 16x, 6xSATA 6Gb/s, ethernet: 1000 Мбит/с, wi-Fi:802.11ac, звук: 7.1

Не слишком дорогая X470-плата со смелым дизайном и вполне неплохим набором функций. Здесь и RGB-подсветка, и два слота PCIe x16, и два слота M.2 (второй, правда, немного медленнее первого — это один из компромиссов, на которые пришлось пойти ради сокращения цены).

Также присутствуют POST-дисплей, неплохой набор USB-портов, аудио Creative Sound Blaster. Потенциал для разгона хороший, но не максимально возможный для платформы. Отличный вариант для геймерского ПК средней или высокой ценовой категории.

Особенности:

AMD X470, socket: AM4, ATX, DDR4 DIMMx4 (3466 МГц), 2xPCI-E 16x, 6xSATA 6Gb/s, ethernet: 1000 Мбит/с, звук: 7.1, HDMI



B450: примеры материнских плат

Недорогая материнская плата в компактном форм-факторе Mini-ITX, которая при этом сохраняет неплохой потенциал разгона и имеет большую часть важных функций.

Хороший выбор для тех, кто хочет собрать небольшой и тихий компьютер высокой производительности и не потратить на него слишком много денег.

Особенности:

AMD B450, socket: AM4, mini-ITX, DDR4 DIMMx2 (3466 МГц), 1xPCI-E 16x, 4xSATA 6Gb/s, ethernet: 1000 Мбит/с, wi-Fi:802.11ac, звук: 7.1, HDMI

Чуть более дорогая материнская плата на базе B450 в полноразмерном форм-факторе ATX. Два слота M.2, три слота PCIe x16, четыре слота PCIe x1 — возможностей для расширения предостаточно. Есть и немного RGB-подсветки.

Максимальный объем оперативной памяти — 64 ГБ, максимальная частота — 3200 МГц. также стоит отметить аудиосистему SupremeFX с конденсаторами японской Nichicon. Впрочем, функции разгона не так уж хороши — стоит помнить, что перед нами все-таки B450, а не X470.

Особенности:

AMD B450, socket: AM4, ATX, DDR4 DIMMx4 (3200 МГц), 3xPCI-E 16x, 6xSATA 6Gb/s, ethernet: 1000 Мбит/с, звук: 7.1, HDMI



A320: примеры материнских плат

Материнские платы Gigabyte на базе A320 славятся своей отличной производительностью и невысокими ценами, и GA-A320M-S2H — отличный пример. Великолепная база для бюджетного ПК с процессором Ryzen, которая, конечно, не имеет множества топовых функций, зато очень проста в установке.

Здесь есть слот M.2, слот PCIe x16, а также видеовыходы HDMI, D-Sub и DVI-D для тех случаев, когда нужно использовать встроенное в процессор графическое ядро.

Особенности:

AMD B350, socket: AM4, microATX, DDR4 DIMMx2 (3200 МГц), 1xPCI-E 16x, 4xSATA 6Gb/s, ethernet: 1000 Мбит/с, звук: 7.1, HDMI, DVI

Еще одна материнская плата на A320 с очень привлекательным соотношением цены и качества. LED-подсветка, поддержка DDR4-3200, слот M.2 и надежная VRM-система питания процессора — не для оверклокеров, конечно, но очень достойная.

Также тут есть защита от флуктуаций напряжения в сети электропитания, защита от электромагнитных помех для аудиосистемы, четыре слота USB 3.0 и возможность подключения еще четырех USB-портов на передней панели корпуса ПК.

Особенности:

AMD A320, socket: AM4, microATX, DDR4 DIMMx2 (3200 МГц), 1xPCI-E 16x, 4xSATA 6Gb/s, ethernet: 1000 Мбит/с, звук: 7.1, HDMI



X399: примеры материнских плат

Дорогая материнская плата для тех, кто хочет собрать сверхмощную систему с процессором Threadripper для самых сложных вычислений.

Огромный форм-фактор E-ATX, максимальный потенциал для разгона, самый полный набор функций и возможностей, который только можно представить, агрессивный дизайн — это все о ROG Zenith Extreme Alpha. Экстремально, ничего не скажешь!

Особенности:

AMD X399, socket: TR4, EATX, DDR4 DIMMx8 (3600 МГц), 4xPCI-E 16x, 8xSATA 6Gb/s, ethernet: 10 Гбит/с, 1000 Мбит/c, wi-Fi:802.11ac, звук: 7.1

Топовая материнская плата для Threadripper от Gigabyte тоже предлагает продвинутую систему охлаждения и очень надежные VRM для разгона самых быстрых процессоров.

Тут есть встроенный WiFi-чип (WiFi 5), два Ethernet-порта (гигабитный и 10-гигабитный), кнопки для вкючения, перезагрузки и очистки памяти CMOS, три слота M.2, четыре слота PCIe x16 (два работают в режиме x16, остальные два — в режиме x8), диагностические светодиоды — в общем, полный набор с самым лучшим «фаршем». Относительно свежий 32-ядерный Threadripper 2990WX можно будет вполне стабильно удержать на 4 ГГц!

Особенности:

AMD X399, socket: TR4, EATX, DDR4 DIMMx8 (3600 МГц), 4xPCI-E 16x, 6xSATA 6Gb/s, ethernet: 5 Гбит/с, 2×1000 Мбит/c, wi-Fi:802.11ac, звук: 7.1

Полезные советы как выбрать материнскую плату на ПК

Подробности
июня 11, 2014
Просмотров: 10305

Если вы планируете купить компоненты ПК и построить из них компьютер, есть ряд вещей, которые нужно принимать во внимание.

И материнская плата является наиболее важным компонентом среди них. В этой статье мы обсудим некоторые важные советы, чтобы купить наиболее подходящую материнскую плату для вашего компьютера.

Материнская плата является основной частью ПК, и это сердце всей системы компьютера. Все остальные части компьютера, такие как ЦП, ОЗУ, а также другие компьютерные аппаратные устройства, такие как интерфейсы, последовательный и параллельный порты, а также стандартные периферийные устройства, таких как монитор, клавиатура, мышь и диски, подключены к материнской плате.

Следует отметить, что выбор материнской платы играет решающую роль для обеспечения стабильности и лучшей производительность вашего ПК. Вы должны рассмотреть ваши требования, бюджет и купить материнскую плату соответственно.

Первое, что вы должны рассмотреть, чтобы выбрать материнскую плату является процессор. Intel и AMD являются основным брендом процессоров доступных на рынке. Оба этих процессора используют различные материнские платы. Существуют различные типы сокетов и процессоры используют этот сокет для взаимодействия с другими компонентами через чипсет.

Следующим важным моментом является чипсет и память. Он располагается на материнской плате, чипсет является наиболее важным интегрированным компонентом. Связь между интерфейсами с различными компонентами компьютера управляется с его помощью. При покупке материнской платы вы должны выбрать чипсет, поддерживающий высокоскоростную память для повышения производительности.

Это может потребовать модернизации вашего компьютера в будущем. По этой причине, вы должны убедиться, что материнская плата имеет дополнительный PCI и слот памяти для будущего расширения. Последние материнские платы оснащены бортовым видео чипсетом и AGP слотом. На момент покупки, проверьте, эти функции. Важно также, проверить, поддерживает ли слот AGP последнюю скорость передачи или нет. Вы также должны проверить материнскую плату на наличие встроенной звуковой карты и Ethernet.

Еще одна важная вещь, что вы должны учитывать при выборе материнской платы ПК является слот для карт памяти. Большинство материнских плат обладают, по крайней мере, двумя слотами памяти и многие с четырьмя. Если вы планируете использовать материнскую плату на пару лет, то лучше взять материнскую плату с четырьмя слотами памяти. Если вы серьезный геймер тогда чем больше слотов памяти, тем лучше.

Вот некоторые важные вещи, которые нужно рассмотреть при покупке материнской платы. Не следует тратить изрядную сумму за дополнительные функции, если они вам не требуются. Вы должны выбрать материнскую плату на основе оценки ее потребительской ценности.


Читайте также









What should you Consider Before Buying A Gaming Motherboard?

При сборке игрового компьютера своими руками пользователь получает большую свободу, чем при использовании уже готовых систем. Неважно, хотите ли вы мощную машину для запуска новейших проектов на максимальных настройках или же надежный ПК для соревновательных игровых дисциплин, всегда найдется такое сочетание аппаратных компонентов, которое идеально подойдет под ваши конкретные требования.

Впрочем, перед тем, как приступать к сборке ПК, нужно четко определиться с этими самыми компонентами. Возможность выбора из огромного множества вариантов невероятно усложняет данный процесс для тех, кто впервые пробует собрать компьютер. Поэтому в данном руководстве мы поговорим о том, как выбрать наилучшую материнскую плату для игровой системы.

Помимо поддержки всевозможных компонентов такая материнская плата должна банально вмещаться в выбранный вами компьютерный корпус!


Что нужно узнать перед выбором материнской платы

Перед тем, как выбрать материнскую плату для своего игрового компьютера, необходимо рассмотреть несколько описанных ниже факторов.

Какой чипсет подходит лучше всего?

Если у вас есть процессор Intel или вы планируете таковой использовать, то нужно выбрать материнскую плату с соответствующим чипсетом Intel. Аналогично, для процессора AMD потребуется плата с совместимым чипсетом AMD.

В данной статье мы будем говорить о материнских платах с чипсетами Intel и для процессоров Intel. Более того, наши рекомендации основываются на предположении, что вы собираетесь собрать компьютер с одним из разблокированных процессоров Intel новейшего, девятого поколения. Такие процессоры можно идентифицировать по их названию, которое заканчивается на букву K. Все их ядра можно разогнать, чтобы добиться еще более высокой производительности.

Для большинства продвинутых пользователей и геймеров подходящим выбором по качеству и функциональности будет материнская плата с чипсетом Intel Z390. Она позволит реализовать весь потенциал аппаратных компонентов системы.



*Примечание: Если вы планируете приобрести процессор Intel с заблокированным множителем частоты, то также можете выбрать любую материнскую плату MSI серий h470, B360 или h410. Все они представлены на мини-сайте Лучшие из лучших материнских плат; задайте фильтры по своему усмотрению и изучите доступные варианты.

Совместимость с компьютерным корпусом: E-ATX, ATX, M-ATX или Mini-ITX?

Нет смысла приобретать лучшую материнскую плату, если она банально не поместится в имеющийся у вас компьютерный корпус. Как и корпуса, материнские платы предлагаются в различных форматах, соответствующих различным пользовательским потребностям.

Самыми популярными форм-факторами материнских плат, от большего к меньшему, являются E-ATX (Extended ATX), ATX, M-ATX (Mini ATX) и Mini-ITX.


Если вы хотите узнать больше о компьютерных корпусах и о том, какие материнские платы ими поддерживаются, ознакомьтесь с материалами РУКОВОДСТВО ПО ВЫБОРУ КОМПЬЮТЕРНОГО КОРПУСА. Оно поможет вам определиться с тем, какого размера корпус и материнская плата лучше всего соответствуют вашим пожеланиям.


Выбор материнской платы: какого типа геймер вы?

Геймеры, как и компьютерные конфигурации, бывают разные. Тем не менее, мы можем разделить их на три широкие категории.

Энтузиасты/экстремалы Такие геймеры любят добиваться высокой частоты кадров в игре, чаще всего при высоком разрешении экрана. Как правило, у них имеется множество периферийных устройств и плат расширения, в том числе «топовая» видеокарта, поэтому им требуется наилучшая материнская плата. Если вы предпочитаете пользоваться самым быстрым и мощным «железом», доступным на данный момент, то, скорее всего, вы находитесь именно в этой категории.

Наша рекомендация: MEG Z390 GODLIKE – это плата от MSI, в которой есть все, что вам нужно, от роскошной полноцветной подсветки до нескольких слотов M.2 с системой охлаждения Shield Frozr, предотвращающей перегрев установленных в них твердотельных накопителей. Поскольку энтузиасты предпочитают выжимать максимум из своих процессоров, материнские платы MSI серии Z390 будут оптимальным выбором для процессоров Intel Core i9. Вышеупомянутая модель выполнена в форм-факторе E-ATX – проверьте характеристики вашего компьютерного корпуса, чтобы убедиться в их совместимости.



Профессионалы и любители скорости Геймеры, которые хотят просто видеть красивую картинку в новейших играх, возможно, не оценят по достоинству материнскую плату с широкими возможностями расширения конфигурации, однако все равно будут требовать и высокой производительности, и уникальных функций. Если вы регулярно играете в игры, особенно на мониторе с высокой частотой обновления, и не желаете мириться с «тормозами» и лагами, то вы находитесь именно в этой категории.

Наша рекомендация: Наделенная множеством передовых функций, плата MEG Z390 ACE станет идеальным компаньоном для процессора Intel Core i7 девятого поколения с разблокированным множителем частоты. Оптимизированные системы охлаждения и питания делает ее эффективной платформой для разгона, поэтому вы сможете получить необходимую для запуска новейших игр производительность. Как и рекомендованная выше GODLIKE, модель ACE позволяет подключить светодиодные ленты и компоненты с полноцветной подсветкой.



Средний класс и ценители надежности Обычные геймеры пользуются оптимальными по цене компьютерами. Обладая ограниченным бюджетом, они стремятся выбрать компоненты с наилучшим соотношением цена/производительность. Процессор Intel с разблокированным множителем может предложить больше скорости после разгона и настройки, а значит будет идеальным выбором и для геймеров этой категории.

Если обычно вы оснащаете свой компьютер видеокартой среднего ценового сегмента (RX 580 и выше или GTX 1660 и выше) и хотите выжать максимальную скорость из выгодных по цене компонентов, то наши рекомендации относительно материнской платы и процессора будут для вас оптимальными.

Наша рекомендация: Материнская плата MPG Z390 GAMING EDGE AC будет отличной бюджетной покупкой для тех, кто планирует приобрести процессор Intel Core i5 с разблокированным множителем частоты. Чипсет Z390 позволит разгонять компьютер сколько душе угодно, а функционал и возможности расширения, реализованные в самой плате, облегчат вашу жизнь при подключении других компонентов и эксплуатации всей системы.



Остальные компоненты: что еще нужно, чтобы собрать игровой ПК?

Помимо материнской платы, для компьютера потребуются и другие компоненты. Ниже представлен их список, с которым вы можете свериться перед тем, как приступать к сборке. В нем также указаны характеристики, которые следует учитывать при покупке того или иного компонента.
  • Процессор: тип разъема, разблокированный или нет множитель частоты, тесты производительности.
  • Графическая карта: производительность графики, тесты в ваших любимых играх, совместимость с компьютерным корпусом по длине.
  • Оперативная память: частота памяти, тайминги, двухканальный режим работы.
  • Материнская плата: процессорный разъем и чипсет, форм-фактор, слоты расширения, система охлаждения.
  • Процессорный кулер: совместимость с процессорным разъемом, эффективность охлаждения, совместимая с компьютерным корпусом высота.
  • Дополнительные накопители (жесткие диски или твердотельные): скорость передачи данных. Мы рекомендуем выбирать твердотельные накопители, а не жесткие диски, поскольку они обеспечивают более быструю загрузку приложений и увеличивают общую отзывчивость компьютера.
  • Блок питания: мощность, КПД.
  • Корпус: совместимость с форм-факторами материнских плат, совместимость с видеокартами по длине, совместимость с процессорными кулерами по высоте, поддержка корпусных вентиляторов.
  • Дополнительные корпусные вентиляторы (если нужно): размер, совместимость с компьютерным корпусом, совместимость с системой подсветки (если таковая имеется).
  • Игровой монитор: разрешение, размер, частота обновления, время отклика, поддержка технологии адаптивной синхронизации.
  • Необходимые периферийные устройства: мышь, клавиатура.
Покупка блока питания может оказаться непростой задачей, поскольку для многих пользователей загадка, сколько именно электричества требуется их компьютеру. Чтобы выяснить минимальные запросы вашей конфигурации, воспользуйтесь специальным калькулятором.

Остались вопросы по поводу сборки ПК? Вам поможет Полное руководство по сборке ПК для начинающих, доступное и в текстовом, и в видеоформате.

Чем отличается чипсет AMD B350 от B450?

Чипсеты B-серии от AMD — это «золотая середина» для геймера и бережливого пользователя. Материнские платы на их основе без труда раскрывают потенциал даже самых топовых процессоров (для Socket AM4), поэтому переплачивать за Х-варианты, если вы не относите себя к хардкорным оверклокерам, едва ли стоит.

Набор AMD B450 лучше подходит для оверклокинга.

Выход свежего чипсета, как правило, связан с появлением новых технологий, однако не всегда переход с одной платформы на другую оправдан с точки зрения увеличения производительности. В данном материале мы поговорим об отличиях системной логики AMD B350 от B450.

Совместимость с ЦП

Более пожилой B350 совместим с большим количеством ЦП, нежели B450 (по крайней мере, на момент релиза последнего). Трехсотый чипсет дружит с APU семейства Bristol Ridge (камни A-серии), а B450 – нет.

Технология AMD StoreMI

Немногие знают о том, что у компании AMD есть ответ на технологию Intel Optane под названием StoreMI. Ее преимущество заключается в том, что для активации указанной опции не нужны какие-то дополнительные аппаратные модули.

Любого SSD или HDD, установленного в систему, достаточно для работы StoreMI (функция объединяет винчестер и твердотельный накопитель в единый дисковый массив).

AMD StoreMI позволяет увеличить скорость работы дисковой подсистемы (сокращается время запуска приложений и ОС), однако технология поддерживается лишь чипсетами, начиная с 400-серии.

Оверклокинг

Набор AMD B450 лучше подходит для оверклокинга многоядерных процессоров, если проводить параллель с B350. Все дело в усиленной подсистеме питания и 8-pin коннекторе. Кроме того, свежие материнские платы оснащены более эффективной системой охлаждения (речь о радиаторах).

Стоит ли ради указанных функций менять платформу (то есть переходить с чипсета B350 на B450)? В большинстве случаев ответ будет отрицательным, однако не стоит забывать, что наборы 400-серии способны номинально функционировать с линейкой ЦП Ryzen 5000, а B350 – нет (хотя особые версии BIOS, скажем, от ASRock, позволяют реализовать и такую задумку).

Ключевые слова: AMD

Continue Reading

Как выбрать правильный набор микросхем для настольных ПК в 2021 году

Наборы микросхем для настольных ПК — одни из самых сложных, постоянно меняющихся, но наименее понятных элементов повседневного или необычного ПК. В некоторой степени это сделано намеренно. Набор микросхем ПК с годами приобретает все больше и больше функциональных возможностей и упрощает работу других компонентов ПК. В результате он стал более незаметным и более связанным со всеми аспектами того, что может делать ваш компьютер.

Тем не менее, никто не идет на покупку нового ПК, его модернизацию или сборку с идеей: «Эй, мне нужен новый набор микросхем!» Это не фактический стимул для большинства обновлений, но в некоторой степени это водитель автомобиля.(VIP на пассажирском сиденье чипсета — это центральный процессор системы.)

Собираете ли вы новую систему или делаете серьезное обновление, лучше всего начать с выбора лучшего процессора для вашей задачи. Вы не захотите упустить какую-либо функцию процессора, вставив его в старую материнскую плату, поэтому большинство из нас предпочтут передать полную платформу другу или члену семьи, чем отложить или продать процессор, который мы замена. ЦП и материнская плата, а также набор микросхем материнской платы часто идут рука об руку.Хотя изобилие использованных процессоров на аукционах может указывать на то, что люди пытаются избавиться от процессоров, которые они заменили, это также может указывать на то, что они разделяют эти части, чтобы заработать больше денег. Другое возможное объяснение: процессоры, как правило, живут немного дольше, чем платы, на которых они живут, если только они не были сильно разогнаны за свою жизнь.

В основе любой новой материнской платы набор микросхем часто определяет, какие из этих впечатляющих новых функций ЦП доступны для использования, а также общие возможности подключения и даже характеристики хранилища, которое может поддерживать ваш ПК.Прежде чем мы перейдем к тем, какие функции открывает каждый современный набор микросхем, давайте рассмотрим, что за набор микросхем в нынешнем понимании настольных ПК даже соответствует .

Начало: некоторые основы набора микросхем

Прежде всего: это хитрое слово «набор микросхем». Это может ввести в заблуждение тех, кто не имел адекватного контекста в последнее десятилетие или два развития ПК.

«Набор микросхем» — это устаревший термин, который, по соглашению, относился к набору кремниевых элементов, «Северный мост» (который обычно имел интерфейс видеокарты и контроллер памяти) и «Южный мост» (который обычно соединялся другие слоты расширения и встроенные устройства).Однако с течением времени функции северного моста со временем слились с процессором, в результате чего южный мост стал основным логическим компонентом материнской платы.

Сегодняшний компонент набора микросхем материнской платы, который иногда называют концентратором контроллера платформы (PCH), гораздо более сфокусирован на том, что он обрабатывает и делает. Фактически, теперь это немного больше, чем концентратор PCI Express (PCIe), который поддерживает дополнительные карты расширения и твердотельные накопители NVMe. Несколько дополнительных контроллеров, таких как Serial ATA (SATA), также остаются его частью.

То, что останется в типичном чипсете здесь в 2021 году, может варьироваться в зависимости от того, говорите ли вы о платформах AMD или Intel. Intel PCH сохраняет интерфейсы аудио и сетевых кодеков, а также некоторые устаревшие функции, но AMD недавно переместила даже эти функции в пакет CPU. Обратите внимание, что мы сказали «пакет»: сохранив слово «северный мост» даже после переноса этих функций на ЦП, AMD полностью изменила свою интеграцию, припаяв отдельный компонент северного моста на маленькую карту, которая соединяет кристалл ЦП с его интерфейс сокета.

Модели наборов микросхем, как правило, группируются по сокетам на верхний, средний и нижний уровни, чтобы удовлетворить потребности рынка при различных бюджетах. Буквы «X» и «Z» обозначают высокие частоты, «B» и «H» — средние частоты, а «A» — низкие частоты. Число после буквы обычно синхронизируется с процессором данного поколения, хотя на стороне AMD это легче сопоставить, чем на стороне Intel. Начнем в алфавитном порядке с AMD.

Наборы микросхем для AMD Socket AM4

AM4 — это, конечно, долгоиграющий сокет AMD для основных процессоров Ryzen.Как мы отмечали ранее, здесь мы предполагаем, что оценка набора микросхем вызвана тем, что вы присматриваете за данным процессором. Выбор процессора в первую очередь со стороны AMD означает, что имеет смысл смотреть только на текущие продукты: серии Ryzen 5000, 4000 и 3000, первоначально выпущенные с 2019 года. Большинство этих процессоров являются только процессорами без встроенной графики. Версии этих процессоров без графики имеют интегрированный PCIe 4.0, заменяющий интегрированный PCIe 3.0 предшественников. Дальше все становится немного сложнее, поскольку набор микросхем X570 обеспечивает 20 дополнительных PCIe 4.0 полос, в отличие от X370, который он заменил. Между тем, X470 был в основном просто переименованным X370.

Ранние тесты процессоров Ryzen 3000 позволяли сигналам PCIe 4.0 проходить от 24-полосного контроллера ЦП через материнскую плату как минимум в слот PCIe x16, независимо от используемого набора микросхем. Позднее AMD определила, что некоторым материнским платам до X570 не хватало целостности сигнала для надежной передачи с более высокой скоростью передачи данных PCIe 4.0. Как и ранее, материнские платы требовали новой прошивки для поддержки новых процессоров Ryzen, но эти обновления отключили PCIe 4.0, ключевой особенности, которую владельцы предыдущих материнских плат думали, что они получат от простого обновления ЦП, просто не существовало.

AMD X570: Current High-End

Это текущий топовый набор микросхем на момент написания статьи для массовых процессоров AMD Ryzen. Связанный через четыре линии PCIe 4.0 ЦП, дополнительный контроллер PCIe 4.0 X570 предлагает в четыре раза пропускную способность, чем у X370 / X470. Он также стоит дороже в производстве и потребляет примерно в три раза больше энергии.В отличие от X370 / X470, большинство материнских плат X570 оснащены миниатюрным охлаждающим вентилятором на радиаторе чипсета. Тем не менее, вы можете увидеть несколько плат X570S модели 2021 года от обычных подозреваемых материнских плат; для этих плат более нового варианта не требуется вентилятор для чипсета.

X570 также изначально поддерживает восемь портов USB 3.2 Gen 2, тогда как X370 поддерживает только два порта на этой скорости, а количество портов Serial ATA также увеличено до 2 портов. И X570, и X370 / X470 допускают «раздвоение PCIe» ЦП, которое может перенаправлять половину путей от одного подключенного к ЦП разъема PCIe x16 на второй слот, работающий в режиме x8 / x8.

MSI MEG X570 Ace (Фото: Майкл Секстон)

Типичный покупатель материнских плат X570 ценит широкий выбор высокоскоростных интерфейсов или более мощные регуляторы напряжения некоторых моделей материнских плат высшего класса. Емкость регулятора напряжения и охлаждение могут быть ключевыми для работы моделей Ryzen 9 на оптимальных частотах при высоких нагрузках, что является одной из причин, по которой каждый покупатель, желающий объединить топовый процессор с топовой материнской платой на базе X570 , должен читать . несколько обзоров, прежде чем тратить свои кровно заработанные деньги.

AMD B550: текущий Ryzen среднего класса

Чипсеты серии B обычно предназначены для опытных пользователей с более ограниченным бюджетом. Возможно, он не предоставляет дополнительных портов PCIe 4.0 своего брата X570, но B550 (и его поддержка PCIe 3.0) означает значительное улучшение пропускной способности (в два раза) по сравнению с B450. А с номинальной мощностью, близкой к мощности предшественника, более высокие требования к охлаждению у X570 просто исчезают. Ничто из этого не мешает встроенной в ЦП поддержке PCIe 4.0, поэтому пользователи по-прежнему получают повышенную скорость для слота PCIe x16 (обычно для видеокарты) и интерфейса PCIe x4 NVMe (для внутреннего твердотельного накопителя NVMe).

Поскольку большинству пользователей не требуется большее количество линий PCIe 4.0, чем указано непосредственно от ЦП, более низкая стоимость и энергопотребление B550 делают его выгодным для большинства покупателей. Некоторые вещи, которые могут испортить сделку, включают более оснащенные материнские платы B550, которые стоят на больше, чем на , чем у X570 с меньшим количеством опций. (Это иногда случается в линейках производителей материнских плат.) Но большая часть этого кроссовера сводится к мощности регулятора напряжения.

Asus TUF Gaming B550M-Plus (Wi-Fi) (Фото: Майкл Секстон)

В дополнение к этому: более крупные регуляторы напряжения и лучшее охлаждающее устройство позволяют процессорам более высоких моделей, таким как серия Ryzen 9, работать на более высокой частоте при более высокой нагрузке, в то время как меньшие части могут вызывать дросселирование теплового или электрического тока.Выбор материнской платы (и просмотр обзоров), которая была протестирована с тем же процессором, что и предполагаемый (или, возможно, на одну модель выше), может дать дополнительную уверенность в том, что вы получите всю ожидаемую производительность.

Незначительные дополнительные недостатки B550, такие как потенциально меньшее количество USB 3.2 Gen 2 (до двух портов) у B550, легко заметны в спецификациях материнской платы, поэтому для этого набора микросхем не требуется более серьезного предупреждения, чем «прочитать отзывы».

самых популярных материнских плат B550, которые мы рассмотрели…

AMD B550A: Midrange Ryzen, Enhanced

Помните, что мы говорили несколько абзацев назад о беспокойстве AMD по поводу старых материнских плат, не обеспечивающих достаточной целостности сигнала для запуска PCIe 4.0 между интегрированным контроллером процессоров Ryzen 3000 и видеокартой?

Поскольку между выпуском чипсетов X570 и B550 прошел почти год, некоторые нетерпеливые производители заставили AMD сертифицировать свои модели B450 предыдущего поколения для поддержки этой связи на полной скорости.Получившийся дополнительный чипсет, B550A, был, по сути, переименованным B450, а новый лейбл поставлялся с прошивкой, которая разблокировала возможности процессора PCIe 4.0. Устройства, подключенные через набор микросхем, по-прежнему были ограничены PCIe 2.0, поскольку спецификации набора микросхем не изменились.

Однако по большей части это будет спорным для всех, кроме покупателей готовых систем. Поскольку все конструкции B550A предназначались для готовых OEM-систем, покупатели одинарных материнских плат в основном найдут материнские платы на основе этого набора микросхем, которые используются или используются для ликвидации.

AMD A520: бюджетный чипсет AMD

А вот и бюджетный вариант текущего поколения. Ни Ryzen 3000, ни серии Ryzen 5000 не поддерживаются предшественником A520 (A320), поэтому тот факт, что новый чипсет поддерживает PCIe 3.0, а старый был ограничен до 2.0, не имеет никакого значения. Еще важнее то, что A520 ограничивает контроллер PCIe 4.0 ЦП режимом PCIe 3.0. Хуже того, большинство материнских плат, использующих этот набор микросхем, имеют регуляторы напряжения среднего размера с малоразмерными (или даже без них) радиаторами.

Все это означает, что A520 — это набор микросхем для бездельников или, по крайней мере, для чипов Ryzen более низкого уровня. Конечно, есть несколько плат на базе A320, в которых перечисляет поддержку для 16-ядерных / 32-поточных процессоров Ryzen 9, но способность этих плат поддерживать эти процессоры при полной нагрузке без снижения частоты до сотен частот. МГц (а не в ГГц) сомнительно.

Между тем, A520 даже не поддерживает Ryzen 5 3400G с графикой Radeon или Ryzen 3 3200G, которые поддерживаются как high-end X570, так и устаревшим A320, хотя поддерживает Ryzen (только OEM). 3 Pro 4350G, Ryzen 5 Pro 4650G и Ryzen 7 4750G.Тот факт, что эти более поздние процессоры уменьшены до PCIe 3.0, полностью соответствует возможностям этих плат … если вы можете найти процессоры. Хотя предполагается, что эти процессоры серии Ryzen 4000G будут продаваться только OEM-сборщиками.

Тем не менее, новые чипы серии Ryzen 5000G также являются опцией для A520. Эти детали делают A520 приемлемой отправной точкой для недорогого офисного ПК с хорошей общей производительностью. Более того, бюджетные геймеры, которые смотрят на старые готовые ПК (и которые не могут найти такой с установленной дешевой видеокартой), могут по крайней мере получить некоторую производительность интегрированной графики, от приемлемой с 4350G до воспроизводимой с 4750G во многих играх. если они хотят уменьшить настройки качества.А с новыми процессорами Ryzen серии 5000G, доступными сами по себе в розничной продаже, A520 становится жизнеспособным выбором набора микросхем платы для игроков с ограниченным бюджетом, которые собирают или модернизируют.

Наборы микросхем для Intel LGA 1200: новейшие варианты Intel

Intel обновляет свои сокеты немного чаще, чем AMD, при этом две серии платформ LGA 1200 были выпущены всего за один год. Это делает совершенно необходимым приобретение новейшей модели материнской платы, если вы начинаете с нового процессора Intel.А с появлением микросхем «Alder Lake» 12-го поколения, которые появятся в конце этого года на еще одном новом сокете, все это вскоре может стать уроком истории.

Intel быстро перешла с 10-го на 11-е поколение архитектур процессоров Core в марте, а возврат к 10-му поколению («Comet Lake») означает полный возврат к PCIe 3.0. Новые процессоры 11-го поколения («Ракетное озеро») имеют в два раза больше линий связи с чипсетом, чем их предшественники 10-го поколения, что делает любую комбинацию этих двух в лучшем случае громоздкой.Другие проблемы, связанные с использованием материнской платы с набором микросхем Intel серии 400 с процессорами 11-го поколения, варьируются от пониженного уровня PCIe 4.0 до PCIe 3.0, до четырех дополнительных разъемов PCIe новых ЦП, не имеющих интерфейса, до некоторых материнских плат серии 400, не поддерживающих новый Процессоры 11-го поколения вообще. Итак, мы сосредоточимся здесь на наборах микросхем Intel серии 500. В 2021 году вы тоже должны.

Intel Z590: современный «High-End Mainstream»

Дополнительная пропускная способность между процессорами Core 11-го поколения и Z590 позволяет добавить три USB 3.2 Gen 2×2, но больше ничего, по сравнению с Z490. (Эти порты редко используются в полной мере чем-либо, кроме самых быстрых современных внешних твердотельных накопителей, таких как WD Black P50.) Оба контроллера на основе набора микросхем являются (и были) PCIe 3.0, а новая платформа (ЦП и набор микросхем) полагается на этот новый процессор 11-го поколения, обеспечивающий 20 подключений PCIe 4.0. Поскольку PCIe 4.0 является ключом к поддержке самых высоких скоростей твердотельных накопителей NVMe, на этих платах доступен дополнительный интерфейс x4.

MSI MEG Z590 Ace (Фото: Майкл Секстон)

Хотя PCIe 4.0 — это функция ЦП, Intel предпочитает ограничивать раздвоение PCIe ЦП материнскими платами серии Z. Таким образом, вам понадобится Z590, если вы планируете использовать комбинацию x16 / x4 этого процессора с тремя (x8 / x8 / x4) или четырьмя (x8 / x4 / x4- / x4) устройствами PCI Express. В то время как материнские платы серии Z ориентированы на игры и разгон, гибкость PCIe также делает их отличной платформой для рабочих станций средней ценовой категории или профессиональных компьютеров (приложения для рабочих станций в автономной системе). Целевые пользователи включают оверклокеров, энтузиастов производительности и создателей контента.

Самые популярные материнские платы Z590, которые мы рассмотрели …

Гигабайт Z590 Aorus Xtreme

Intel H570: Надежный для настройки, тоже

Ранее Intel заставляла покупателей покупать материнские платы серии Z для разгона, поэтому недавно для этой цели Intel разблокировала свои H570 и B560. Для этой настройки вам по-прежнему понадобится процессор Intel Core серии K (разблокированный), но, по крайней мере, пользователи, которые не хотят платить за раздвоение PCIe процессора серии Z (то есть разделение PCIe 4 процессора.0 на дополнительные устройства) получите некоторое финансовое облегчение с H570.

Большинство сокращений H570 можно увидеть непосредственно при выборе материнской платы: хотя на Z590 вы можете найти три порта USB 3.2 Gen 2×2, H570 поддерживает максимум два. Тем не менее, поскольку такие функции не всегда полностью реализованы, отличия , отличные от разветвления ЦП PCIe, могут даже не присутствовать при сравнении моделей H570 и Z590.

Ценовая экономия на самом чипсете не очень велика, а это означает, что более оснащенные платы H570 могут стоить больше, чем модели Z590 более низкого сегмента.Самой важной особенностью может быть даже не набор микросхем, а регулятор напряжения, поскольку на некоторых недорогих материнских платах используются меньшие компоненты, которые не удерживают максимальную частоту процессора так долго при высоких нагрузках на процессор. И хотя оверклокеры часто понимают уловки с охлаждением и настройкой мощности, чтобы уменьшить такое дросселирование, лучше всего иметь твердую отправную точку (и это, опять же, означает чтение обзоров конкретных плат).

Все это означает, что типичный покупатель H570 выглядит как покупатель Z590, которому не нужно разделять процессоры x16 на несколько устройств.

Intel B560: более ограниченный выбор среднего уровня

Следующий шаг вниз по сравнению с H570, набор микросхем B560 начинается с сокращения интерфейса процессора с восьми до четырех полос. Неудивительно, что с половиной пропускной способности чипсет также имеет вдвое меньше возможностей подключения PCIe 3.0 по сравнению с Z590. Мы можем забегать вперед и сказать, что сокращения Intel отразятся в уменьшении количества интерфейсов на большинстве материнских плат, но это также самый дорогой набор микросхем , не имеющий поддержки SATA RAID, для тех покупателей, которые все еще его используют.

Тем не менее, в отношении многих плат B560 происходит нечто большее: то, что выглядит как дефицит производительности для определенных моделей, на самом деле отражает игнорирование производителями ограничений мощности процессора Intel на других моделях материнских плат . Когда все остальное в обзоре работает выше спецификации, эти конкретные платы B560 могут показаться довольно медленными. Как правило, оверклокеры могут настроить пораженные платы таким образом, чтобы они игнорировали пороговые значения мощности, но большинство обычных сборщиков ПК этого не делают.

Ситуация ухудшается с моделями B560, которые имеют меньшие регуляторы напряжения или малоразмерные кулеры регуляторов.Многие из них будут снижать скорость процессора, чтобы защитить этот слабый стабилизатор напряжения, особенно при использовании процессоров более высоких моделей с большим количеством ядер. Intel, возможно, разблокировала B560 для разгона процессора, но для разгона требуется, чтобы производитель начал с одной из лучших доступных моделей B560. Опять говорим, читайте отзывы.

Если не считать нескольких стойких фанатиков ценностей, пытающихся подчеркнуть свою точку зрения, используя специально оптимизированные модели материнских плат B560, лучший рынок для Intel B560 — это производители, которым требуется высокая производительность только на несколько секунд за раз, например, дома общего назначения. Пользователи ПК, использующие типичное программное обеспечение для повышения производительности.

Intel H510

Если оговорки, которые мы упомянули для B560, вас не беспокоят, H510 может вам подойти. В то время как некоторые модели B560 даже не имеют радиатора регулятора напряжения, такая экономия применяется к большинству моделей H510. Вариантов разгона ЦП нет, так что любое усиление этих плат полезно только для снижения теплового или энергетического (электрического тока) дросселирования. Поскольку большинство материнских плат H510 легкие, мы дадим общую рекомендацию использовать модели процессоров Intel на 65 Вт, возможно, выбрав одну из более мощных моделей H510 для восьмиъядерных процессоров.

С точки зрения функциональности, мы можем начать с набора функций B560 и исключить один из трех его интегрированных графических выходов (два остаются), половину линий PCIe 3.0 (осталось шесть) и оба потенциальных порта USB 3.2 Gen 2×2. . Поэтому при таком небольшом количестве интерфейсов производители обычно применяют набор микросхем H510 к платам в форм-факторе Mini-ITX или MicroATX.

Intel заявила, что платы H510 даже не будут поддерживать технологию Extreme Memory Profiles (XMP), но мы все равно видели, что различные производители внедряют XMP.Поскольку XMP — это технология разгона , это означает, что некоторые модели H510 имеют средства управления разгоном памяти, по крайней мере, в пределах утвержденного лимита процессора (DDR4-3200 для Core i9-11900K, DDR4-2933 для других процессоров Core i5, i7 и i9. ). Повторяю вышесказанное: да, чтение обзоров является ключевым моментом, но поскольку такая возможность либо есть, либо нет, это ситуация, когда одних только заявлений производителя может быть достаточно для оценки одного H510 по сравнению с другим.

Учитывая свои ограничения, H510 по-прежнему выглядит жизнеспособным выбором для недорогого офисного или домашнего ПК.

Intel Core X-Series и AMD Ryzen Threadripper: обзор набора микросхем для HEDT

Вышеупомянутые наборы микросхем, которые мы обсуждали до сих пор, поддерживают то, что в отрасли считается «массовыми» процессорами для настольных ПК. Но с учетом того, что в настоящее время некоторые процессоры Ryzen 9 имеют до 16 ядер, трудно спорить с тем, что топовые модели процессоров предлагают просто «массовую» производительность. Тем не менее, обе компании по-прежнему предлагают семейства так называемых «High End Desktop» (HEDT), которые могут предоставить еще больше ядер (до 18 для Intel и до ошеломляющих 64 для AMD).Платформы действительно оптимизированы для подключения.

Первые два поколения чипов Ryzen Threadripper AMD, производные от линейки серверных процессоров EPYC, использовали набор микросхем, известный как X399. С появлением Threadripper третьего поколения 2019 года, такого как Threadripper 3960X, на первый план вышел чипсет AMD TRX40; эти новейшие Threadrippers не работают с X399 или его разъемом TR4.

Asrock TRX40 Taichi (Фото: Майкл Секстон)

TRX40 был разработан на базе процессоров Ryzen Threadripper третьего поколения и предлагает 56 линий PCIe 4.0 напрямую от ЦП в комбинацию стандартных слотов PCIe и NVMe. TRX40 был выпущен в конце 2019 года.

Intel HEDT-аналог — это уже почтенная серия Core X, во главе с Core i9-10980XE Extreme Edition, которая в течение некоторого времени полагалась на набор микросхем X299, являющийся продолжением X99. Первоначальная версия набора микросхем X299 от Intel была обновлена ​​в конце 2019 года («X299X»): новые материнские платы предлагают до 48 линий PCIe 3.0 напрямую от ЦП до комбинации стандартных слотов PCIe и NVMe.Более ранние платы на базе X299 были разработаны с учетом ограничения в 44 полосы по сравнению с предыдущими топовыми моделями процессоров Intel Core X.

Asrock X299 Taichi CLX (Фото: Майкл Секстон)

Обе платформы включают четырехканальные контроллеры памяти, но это, опять же, особенность ЦП. Чипсеты HEDT обеих фирм не являются особенно выдающимися по сравнению с массовыми моделями в 2021 году: AMD предлагает функции, аналогичные своему «массовому» X570, а Intel предлагает аналогичные функции своему теперь уже положительно устаревшему Z170.Поскольку каждый производитель предлагает только один набор микросхем для настольных ПК для своих текущих процессоров HEDT, сравнивать больше не с чем. Все внимание обеих компаний сосредоточено на том, что может предложить сам процессор.

Материнские платы HEDT с самым высоким рейтингом, которые мы рассмотрели …

Итак, как насчет выбора между AMD и Intel?

В некоторой степени, если вы настроены на конкретный процессор, выбор набора микросхем последует. Тем не менее, стоит взглянуть на вещи и с точки зрения случая использования.

Требуется много PCIe для быстрого хранения или дополнительных графических процессоров? И X570, и Z590 разблокируют линии PCIe 4.0 на ЦП для нескольких устройств, так что пользователи могут перейти от стандартного разделения x16 / x4 для обеих марок к x8 / x8 / x4. Intel Z590 даже позволяет пользователям уменьшить это количество до x8 / x4 / x4 / x4 для запуска трех твердотельных накопителей NVMe (PCIe over M.2) вместе с видеокартой (в режиме x8), при условии, что на плате есть необходимые разъемы. И оба набора микросхем обеспечивают полную пропускную способность для набора микросхем, Intel на PCIe 3.0 x8 и AMD на PCIe 4.0 х4. Интерфейсы PCIe 4.0 на базе набора микросхем AMD X570 могут принести пользу отдельным накопителям, подключенным к набору микросхем, но несколько накопителей будут иметь то же узкое место в канале ЦП, что и Z590. Таким образом, в зависимости от того, на чем вы сосредоточены: на накопителях, подключенных к процессору или чипсету, любой набор микросхем может выиграть по этому показателю.

Наборы микросхем меньшего размера сталкиваются с более жесткими узкими местами: AMD B550 и Intel B560 имеют канал PCIe 3.0 x4 для ЦП; и то, и другое также предотвращает разделение 16 основных линий между несколькими устройствами, но пользователи по-прежнему получают x16 / x4 для поддержки одной видеокарты и одного диска, не испытывая проблем со связью с набором микросхем.Intel H570 находится посередине, без каких-либо дополнительных ограничений на связь между процессором и набором микросхем, но застряла на уровне x16 / x4.

Хотите большой разгон? Intel превосходит AMD в возможностях разгона ЦП, но поклонники AMD справедливо возразят, что процессоры Intel начинают с большего дефицита производительности. Когда AMD X570 и B550 (а также Intel Z590, H570 и B560) разблокированы для разгона, регулирование напряжения (текущая мощность, а также охлаждение) становится важнейшим определяющим фактором.Для этого мы предлагаем обратиться к отдельным обзорам продуктов, имея в виду, что высокопроизводительный AMD B550 или Intel H570 может иметь лучший стабилизатор напряжения, чем младший AMD X570 или Intel Z590. Существует так много моделей плат, что никто не проверяет их все всесторонне.

Хотите немного оптимизировать производительность? Тонкая настройка памяти — отличное место для начала (если вы хорошо разбираетесь в нюансах этого), но AMD B550 потеряла свои требования к разгону по сравнению с бюджетными сборщиками, когда Intel разблокировала свои H570 и B560.Однако Intel по-прежнему требует, чтобы ЦП был разблокирован (то есть, чтобы это был чип серии K). Более того, материнские платы Intel автоматически переключают контроллер памяти на половинную скорость (режим Gear 2) либо на DDR4-2933, либо на DDR4-3200, в то время как AMD поддерживает его до DDR4-3600. Системные тюнеры должны чувствовать себя комфортно, переключая материнскую плату Intel обратно в режим Gear 1 для поддержки DDR4-3600, но это может привести к превышению порогового значения мощности процессора по умолчанию, что потребует дополнительных настроек прошивки. AMD здесь немного опережает, хотя между моделями чипсетов в этом отношении мало различий.

Ищете дешевую сборку или обновление? Чтобы максимально использовать имеющееся в наличии оборудование, по-прежнему требуется система, обеспечивающая достаточную мощность под нагрузкой. Процессор с более высокой мощностью может заставить материнскую плату термически дросселироваться при большой нагрузке, но для тех, кто просто хочет хорошей серийной производительности, подойдет материнская плата более низкого уровня, такая как A520 или H510. Просто помните о совместимости ЦП, поскольку A520 не поддерживает APU Ryzen третьего поколения, а совместимые модели Ryzen «G» четвертого поколения найти сложно.(Однако на помощь пришла серия Ryzen 5000G.)

Получите наши лучшие истории!

Подпишитесь на Что нового сейчас , чтобы каждое утро получать наши главные новости на ваш почтовый ящик.

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности. Вы можете отказаться от подписки на информационные бюллетени в любое время.

Руководство покупателя набора микросхем

для ПК AMD и Intel

Из всех вариантов, которые вы можете сделать для своего нового ПК, материнская плата может показаться наиболее непрозрачной.Это, безусловно, одно из наименее впечатляющих показателей по сравнению со всеми обещаниями производительности, которые обещают высокоскоростные процессоры, мощные видеокарты и комплекты памяти с малой задержкой. Но без хорошей материнской платы — без материнской платы right — вы можете столкнуться с тем, что тратите намного больше, чем вам нужно, или столкнетесь с отсутствием функции, которая вытаскивает ковер из-под вас и требований вашей системы.

Отдельные материнские платы имеют свои особенности и преимущества, но главный фактор, который следует учитывать при выборе материнской платы, — это набор микросхем.Он контролирует, чем оснащена ваша материнская плата, от количества USB-портов до поддерживаемых процессоров. В некоторых случаях это означает дополнительное охлаждение, а также часто является фактором качества сборки и стабильности при разгоне.

С каждым поколением ЦП часто приходится выбирать из двух или более наборов микросхем, поэтому выбор подходящей материнской платы может немного запутать. Вот где руководство по покупке чипсета, подобное этому, может иметь решающее значение.

Совместимость розеток

Одно универсальное правило материнских плат и их наборов микросхем заключается в том, что они поддерживают только несколько поколений ЦП в зависимости от используемого сокета.Некоторые расширяют свою поддержку с помощью обновлений BIOS, в то время как другие ограничены только одним поколением. В этом руководстве рассматриваются наборы микросхем из двух последних поколений процессоров для настольных ПК и сокетов AMD и Intel. Сюда входят Coffee Lake (LGA 1151) и Comet Lake (LGA 1200) для Intel, а также серия Ryzen 2000 (AM4) и серия Ryzen 3000 (AM4) для AMD.

Мы также рассмотрим последнее поколение процессоров для настольных ПК высокого класса (HEDT) и их чипсеты от обеих компаний.

Наборы микросхем Intel

ЦП девятого поколения: серия 300

Хотя Intel дебютировала с новым 10-м поколением процессоров Comet Lake в апреле 2020 года, все же есть ряд причин, по которым вы можете выбрать вместо этого процессор девятого поколения, от цены до функций.Однако, поскольку эти два поколения процессоров используют разные сокеты, переход на девятое поколение означает другой выбор наборов микросхем.

Существует поразительное количество вариантов чипсетов для процессоров девятого поколения, от скромного h410 до B360, B365, h470, Q370, Z370 и Z390, все с разными рыночными целями, функциями, возможностями и ценами.

Для простоты мы сосредоточимся на тех, которые Chillblast предлагает своим клиентам, поскольку они предлагают лучшее сочетание функций на материнских платах, на которые они установлены, и по наиболее доступному для бюджета диапазону цен. .Это B365 и Z390.

Модель B365

B365 — это набор микросхем более начального уровня, но это большой шаг вперед по сравнению с B360, который считался всего лишь на один шаг ниже него, и имеет много функций с гораздо более функциональными наборами микросхем, которые, как правило, намного дороже. Он предлагает полную поддержку памяти Intel Optane и 20 линий PCIExpress для множества вариантов хранения. Он не поддерживает более быстрые порты USB 3.2 Gen 2, но по-прежнему предлагает скорость 3.2 Gen 1 для своих более быстрых портов.

Но чего B365 не может, так это разгона. Если вы не планируете делать это самостоятельно или не хотите, чтобы Chillblast делал это за вас, это может привести к заметной экономии по сравнению с более дорогой платформой Z390.

Модель Z390

Однако не только разгон отличает чипсет Z390 от других. Он также имеет гораздо более широкий набор опций при сборке ПК Chillblast. Доступно более широкое разнообразие марок и форм-факторов, включая M-ATX и стандартный ATX.Будучи в большей степени набором микросхем премиум-класса, он, как правило, имеет гораздо большее охлаждение, более качественные компоненты, лучшую поддержку нескольких видеокарт, а также больший набор высокоскоростных USB-портов.

Короче говоря, если вы собираете высокоскоростной игровой ПК и хотите получить максимум от своей новой системы, материнская плата Z390 хорошо подходит для ваших нужд. Если вы собираете что-то более скромное, меньшее, более тихое и хотите немного сэкономить на этом пути, стоит подумать о доске B365.

ЦП 10-го поколения: серия 400

В процессорах

Comet Lake используется новый дизайн сокета LGA 1200, поэтому для их поддержки требуется материнская плата нового поколения. Серия 400 развивает успех серии 300 с несколькими новыми наборами микросхем: Z490, h570, B460 и h510.

Модель Z490

Z490 — флагман серии, предлагающий большинство функций и компоненты высочайшего качества, но по более высокой цене. Он предлагает полную поддержку разгона для совместимых процессоров Comet Lake серии K, а также поддержку двустороннего SLI и Crossfire для тестирования производительности нескольких графических процессоров и игр.Уже сами по себе эти функции делают его лучшим выбором для тех, кому нужен мощный игровой автомат. Однако это менее важно, если вы просто хотите воспользоваться преимуществами более широкой поддержки Comet Lake для гиперпоточности для повышения производительности многопоточности, и в этом случае вы можете рассмотреть альтернативы.

Помимо функций, ориентированных на производительность, набор микросхем Z490 и его совместимые платы также поддерживают наибольшее количество высокоскоростных USB-портов в своем поколении наборов микросхем и могут иметь полную поддержку Wi-Fi 6.Чипсет h570 довольно близок с точки зрения портов и поддержки функций: всего на четыре канала PCIExpress меньше и на два порта USB 3.2 Gen 2 и 3.2 Gen 1 меньше. Он также поддерживает беспроводную связь на материнских платах, которые решили его поддерживать, но теряет потенциал разгона.

Прочие опции

Несмотря на то, что это зависит от материнской платы, платы h570, B460 и даже h510 могут работать с несколькими видеокартами AMD, но в большинстве случаев вы будете ограничены ограниченными полосами PCIExpress, особенно потому, что все платы Intel серии 400 работают с PCIExpress 3.0. Тем не менее, у некоторых есть поддержка PCIExpress 4.0, которая будет доступна для процессоров будущего поколения, которые также поддерживают ее.

Как и серия 300, флагманский Z490 является лучшим, когда дело доходит до чистой производительности, давая вам возможность разогнать ваш процессор до максимального потенциала, а также поддерживает наибольшее количество высокоскоростных соединений, как физических, так и беспроводных. . Если разгон не для вас, стоит подумать о h570, а B460 может сэкономить вам немного денег, если вы не против пожертвовать опциями беспроводной связи и портов.

Набор микросхем h510, с другой стороны, приносит серьезные жертвы в отношении каналов памяти, параметров отображения и линий PCIExpress, и его следует рассматривать только для минимальных HTPC и низкокачественных бизнес-устройств.

ЦП 10-го поколения серии X: серия X200

Нацеленное на профессиональных пользователей, а не на геймеров, процессоры Intel серии X 10-го поколения предлагают до 18 ядер с тактовой частотой более 4,0 ГГц и нуждаются в мощном чипсете для обработки всех их вычислительных возможностей.Есть только один реальный вариант для тех, кто хочет воспользоваться преимуществами этих высокопроизводительных процессоров, — это X299.

Наряду с 44 линиями PCIExpress ЦП, он добавляет еще 24 собственных и до восьми соединений SATA III, что обеспечивает колоссальный потенциал хранения. У него нет современной поддержки USB 3.2 Gen 1 или Gen 2, как у Intel серий 300 и 400, поскольку он основан на более старых технологиях, но он может поддерживать до 10 подключений USB 3.0 на правильных материнских платах.

Он также поддерживает такие замечательные функции, как стандарт Intel Optane Memory, а также технологию Rapid Storage Technology, предоставляя множество настраиваемых параметров, когда речь идет о крупномасштабном высокоскоростном хранилище на этой платформе HEDT.

Источник изображения: MSI

чипсеты AMD

400 серии

Процессоры Ryzen 2000

и APU Ryzen 3000 основаны на архитектуре Zen + и были разработаны с учетом набора микросхем AMD серии 400. Это не имеет ничего общего с собственной серией Intel 400 и является просто игрой в превосходство, поскольку она была запущена в то время, когда флагманские чипсеты Intel были основаны на серии 300. К счастью, AMD 400-й серии использует разные буквенные префиксы для их различения.

У него гораздо меньше наборов микросхем на выбор: B450 и X470.Это позволяет более четко определить поддерживаемые материнские платы и, следовательно, упростить принятие решения о покупке.

X470 был флагманским чипсетом AMD, когда он дебютировал в марте 2018 года и предлагал восемь линий PCIExpress 3.0, полную поддержку нескольких видеокарт в конфигурациях SLI и Crossfire, а также большее количество портов USB 3.2 Gen 1. Платы X470, как правило, имеют более качественные VRM для разгона (хотя все материнские платы AMD серии 400 поддерживают его), лучшее охлаждение и более качественные компоненты.

Платы

B450, помимо того, что они немного дешевле и ориентированы на более массовых геймеров и рабочих, отказываются от поддержки SLI и не имеют такого количества линий PCIExpress и USB-портов. Платы B450, как правило, создаются с использованием компонентов более низкого качества, и хотя набор микросхем поддерживает как ручной, так и собственный разгон AMD, вы, вероятно, получите лучшую поддержку и стабильность от материнских плат более высокого уровня, использующих набор микросхем Z470.

Ориентация на будущее

И чипсеты B450, и Z470 поддерживают процессоры Ryzen 1000 первого поколения на базе Zen, а также чипы Zen + Ryzen 2000.Многие из них также поддерживают новейшие процессоры Ryzen 3000, Zen 2, хотя это зависит от обновления BIOS и во многом зависит от того, поддерживает ли его производитель или нет. Безусловно, важно проверить, поддерживается ли ваш процессор Ryzen 3000 выбранной материнской платой B450 — хотя, если вы купите эту комбинацию процессора и платы у Chillblast, мы подтвердим это перед покупкой и, при необходимости, порекомендуем другую плату. .

AMD также пообещала, что при поддержке избранных производителей будет обеспечивать поддержку своих будущих процессоров Ryzen 4000 Zen 3 на материнских платах с B450 и Z470.Это далеко не гарантировано, так как это будет зависеть от требований этих процессоров и от того, смогут ли материнские платы удовлетворить требования по подаче питания. Не исключено, что даже если они и будут поддерживать новое поколение, это будет только самый скромный из процессоров.

Имея это в виду, если вы хотите большей надежности и совместимости в будущем, серия 500 более надежна в этом смысле, но серия 400 может оставаться совместимой по крайней мере для еще одного поколения ЦП с более производительными материнскими платами этого поколения.

500 серии

Выпущенная вместе с процессорами нового поколения Zen 2 Ryzen 3000 для настольных ПК, AMD серии 500 дебютировала с чипсетом X570 и была расширена чуть позже, чем год спустя, альтернативой среднего уровня B550. Оба набора микросхем предлагают полную поддержку процессоров Ryzen 3000 и будущих процессоров Zen 3, Ryzen 4000, хотя только X570 может поддерживать процессоры Zen + и APU последнего поколения.

Как и серия 400, флагманский набор микросхем X570 предлагает лучшую поддержку более быстрых портов USB (восемь USB 3.2 Gen 2 против всего двух) и до 12 портов SATA III по сравнению с четырьмя на B550. Он также поддерживает SLI и Crossfire, где B550 поддерживает только решение AMD.

Помимо обычного использования компонентов премиум-класса в своей конструкции, материнские платы X570 также предлагают дополнительные 16 линий PCIExpress 4.0. В то время как платы B550 будут предлагать поддержку PCIExpress 4.0 через ЦП Zen 2, она ограничена только шестью дополнительными линиями PCIExpress 3.0 от набора микросхем. В настоящее время PCIE 4.0 в основном используется для высокоскоростного хранилища, и если вы не используете его много, вы вряд ли переполните доступные линии ЦП Zen 2.Если вам нужна максимальная пропускная способность PCIExpress, платформа X570 предлагает ее намного больше.

Подумайте о своем охлаждении

X570 также должен учитывать дополнительные требования. Благодаря использованию линий PCIExpress, чипсет x570 имеет TDP до 11 Вт; более чем вдвое больше, чем у B550 и всех других последних поколений чипсетов AMD. Это означает, что обычно требуется активное охлаждение в виде небольшого вентилятора. Это может привести к повышению уровня шума в некоторых конструкциях.Вот почему Chillblast следит за тем, чтобы все системы X570 имели отличный воздушный поток, чтобы гарантировать низкие температуры и уровни шума даже при интенсивном использовании.

Независимо от того, выберете ли вы материнскую плату B550 или X570, каждая из них доступна в различных форм-факторах, включая Micro-ATX и полноразмерный ATX, и представлена ​​в широком спектре стилей и функций. Некоторые из них поддерживают Wi-Fi 5 и 6 из коробки, а другие нет, поэтому проверьте их списки функций, прежде чем выбирать, или спросите совета у одного из высококвалифицированных сборщиков систем Chillblast.

Нитеводитель

Высокопроизводительная настольная платформа AMD была одной из самых захватывающих в последние годы: от максимум 16 ядер с частотой до 4,0 ГГц в 2017 году до 64 ядер на одном чипе в 2019 году, и даже выше. частоты.

В процессорах Threadripper первого и второго поколения для разъема TR4 использовался набор микросхем X399. Первоначально он был предназначен для обработки и третьего поколения Ryzen 3000 Threadripper, но в конечном итоге пришлось отказаться в пользу платформы набора микросхем TRX40 нового поколения.Хотя это было досадно для тех, кто использовал существующее оборудование Threadripper, потенциальное повышение производительности ошеломляет и стоит задуматься, может ли ваше программное обеспечение использовать все дополнительные ядра и потоки, которые оно делает доступными.

Он предлагает восемь дополнительных линий PCIExpress 4.0, полную поддержку конфигураций Crossfire и SLI с несколькими графическими процессорами, до 12 портов USB 3.2 Gen 2, а также полную функциональность разгона. При TDP 15 Вт он требует собственного активного охлаждения, поэтому необходима соответствующая вентиляция системы для поддержания низких уровней шума и температуры.

Заключение

Выбор подходящего процессора, видеокарты, накопителей и памяти для вашего нового ПК — все это чрезвычайно важные соображения. Однако выбор правильной материнской платы — это то, что лежит в основе всех них. Без правильного он может заблокировать вас от обновлений следующего поколения или, что еще хуже, от производительности и функций здесь и сейчас.

Если это руководство вызвало у вас интерес к любому из обсуждаемых наборов микросхем и платформ, и вы хотите узнать больше о том, что лучше всего подходит для вашей новой системы, независимо от того, что вы хотите с ней делать, не стесняйтесь обращаться к нам. с Chillblast.Наши высококвалифицированные и опытные сборщики систем расскажут вам обо всем, что вам нужно знать о том, что лучше всего подходит для вашего ПК. Мы не будем продавать больше и не будем приукрашивать. Вы получите именно то, что вам нужно (и немного больше на всякий случай), чтобы обеспечить вам тот новый опыт работы с ПК, которого вы так долго ждали.

Что такое набор микросхем | HP® Tech принимает

Если вы изучали материнские платы или производительность компьютера, возможно, вы встречали термин «набор микросхем.«Этот важнейший компонент ПК играет важную роль в том, чтобы все работало, но что на самом деле делает набор микросхем в вашем компьютере? Узнайте больше об этом термине и пополните ряды потребителей, разбирающихся в компьютерах, которые знают, на что обращать внимание при совершении покупок.

Определение набора микросхем

Электронный набор микросхем управляет потоком данных между компонентами на материнской плате. Это контроллер трафика между процессором, графическим процессором, оперативной памятью, хранилищем и периферийными устройствами. Специалисты назвали это «клеем» материнской платы.Чипсет — это в основном электроника на материнской плате, которая взаимодействует со всеми подключенными компонентами.

Самое главное, что набор микросхем определяет совместимость между всеми этими другими компонентами. Если какой-либо из процессоров или карт памяти не обменивается данными с чипсетом, они не могут отправлять или получать информацию с материнской платы.

Современные интегрированные наборы микросхем находятся на материнской плате и позволяют компонентам обмениваться данными друг с другом через материнскую плату из централизованного места.Но в прошлом для каждого компонента использовались индивидуальные микросхемы меньшего размера.

Вы можете себе представить, что было довольно сложно иметь микросхему для ЦП, микросхему для ОЗУ и так далее. Со временем функциональность микросхем консолидировалась в двух основных наборах микросхем: в более быстром северном мосте, который напрямую подключается к процессору и памяти, и в более медленном южном мосту.

Некоторые функции теперь полностью выполняются ЦП. Остальные компоненты, которым требуется собственный мост связи с материнской платой, используют более компактные и эффективные наборы микросхем.

Набор микросхем и материнская плата

Некоторые люди используют термин «набор микросхем» как синоним «материнской платы», но это не одно и то же. Набор микросхем является постоянным элементом материнской платы, но он должен быть совместим с компонентами или функциями, которые вы хотите использовать. Поскольку набор микросхем не может быть обновлен, разъемы материнской платы должны соответствовать вашему процессору, а набор микросхем на материнской плате также должен оптимально работать с этим процессором.

Вот почему обычно обсуждают набор микросхем по отношению к материнской плате при покупке.На самом деле набор микросхем может иметь возможности больше, чем его сопряженная материнская плата, например дополнительные порты USB.

Как определить набор микросхем вашего ПК

Если смотреть на название материнской платы, набор микросхем представляет собой комбинацию букв и цифр, следующих за торговой маркой. Итак, для AMD Ryzen X300 1-го поколения «X300» — это набор микросхем.

Вы также можете использовать диспетчер устройств, чтобы найти его.

  • Введите «Диспетчер устройств» в строку поиска в меню «Пуск».
  • Щелкните, чтобы развернуть «Системные устройства»
  • Найдите любое из следующих торговых марок: ALI, AMD, Intel®, NVIDIA®, VIA или SIS
  • Комбинация букв и цифр должна быть включена в список микросхем или материнской платы.

Почему компьютерный набор микросхем имеет значение

Набор микросхем определяет важные факторы для ваших вычислений, включая возможности расширения, совместимость и разгон.Хотя не все применимо к вашей уникальной ситуации, полезно ознакомиться с этими функциями. Вот как выбранный вами набор микросхем влияет на каждый фактор:

1. Расширение и полосы набора микросхем

Если вы хотите расширить свой компьютер, чтобы получить лучшую графику, более быстрое подключение или больше памяти, убедитесь, что ваш набор микросхем поддерживает это. На чипсете не так много «дорожек», обычно от 8 до 40, и эти полосы представляют собой двусторонние проводные соединения, которые отправляют данные туда и обратно между такими вещами, как видеокарта и набор микросхем (а затем на материнскую плату). ).

Каждый компонент может занимать много полос, а некоторые даже занимают 16 полос одновременно. Если на вашем чипсете нет места для всего, что вы хотите подключить, можете забыть о расширении. Вы должны убедиться, что и на материнской плате, и на чипсете есть место для работы вашей установки.

2. Совместимость

Иногда бывает сложно определить, совместим ли ваш компьютер с видеокартой или процессором, которые вам нужны. Если вам нравится делать обновления самостоятельно, это не так просто, как просто взять продукт, которым бредят все ваши друзья, и подключить его к материнской плате.

Это потому, что не все старые материнские платы поддерживают новые форматы дорожек, такие как совместимость с PCIe® 4.0. Если они этого не сделают, вы не сможете просто купить новые компоненты и верить, что они будут работать. У большинства производителей материнских плат есть таблицы совместимости, которые помогут вам узнать наверняка, например, таблица AMD для набора микросхем B550.

3. Разгон

Имейте в виду, что разгон может привести к аннулированию гарантии производителя, поэтому перед началом работы проведите небольшое исследование. Если вы решите это сделать, правильный (или неправильный) набор микросхем может стать разницей между достижением желаемых скоростей и разочарованием.Некоторые чипсеты просто не будут работать, а другие будут работать только после установки сторонней прошивки. Знайте, что вы делаете, прежде чем вкладывать средства в материнскую плату или процессор для разгона.

Как купить лучшую материнскую плату

Неужели вся эта информация усложнила вашу ситуацию с покупками? Мы знаем, что выбирать материнскую плату на базе одного только чипсета сложно, но обычно в этом нет необходимости.

Если вы покупаете готовый игровой ПК HP или ноутбук для бизнеса, все ваши проблемы будут решены за вас.Вам нужно всего лишь выбрать среди нескольких совместимых процессоров, видеокарт и других надстроек, а затем быть уверенным, что HP® подберет нужную конфигурацию.

Большинство новейших игровых компьютеров созданы с учетом компонентов будущего. Выбирая, например, процессор Intel 9-го поколения, вы настраиваете себя на высокую производительность в ближайшие несколько лет.

Единственный раз, когда вам действительно нужно глубоко погрузиться в такие вещи, как дорожки или сокеты, — это когда вы собираете свой собственный компьютер или покупаете для будущего расширения.В этом случае может быть полезно прочитать отзывы, но не стоит полностью доверять другим пользователям. Вам нужно проконсультироваться со специалистом по ПК или с кем-то, кто устанавливает материнские платы для жизни. Как минимум, поиск компонентов на сайте, на котором перечислены части по совместимости, может помочь в ваших собственных исследованиях и избавить вас от дорогостоящей ошибки. Если в таблице совместимости его нет, скорее всего, он не подходит для вашей текущей сборки.

Об авторе

Линси Кнерл — автор статей в HP® Tech Takes.Линси — писатель из Среднего Запада, оратор и член ASJA. Она стремится помочь потребителям и владельцам малого бизнеса более эффективно использовать свои ресурсы с помощью новейших технических решений.

Лучшая материнская плата для игровых ПК в 2021 году

Сборку ПК с нуля предполагается начать с выбора материнской платы. Возможность выбора других устройств и дальнейшего использования более мощного оборудования напрямую зависит от его характеристик. Многие считают, что выбор материнской платы — самый сложный и сложный этап сборки ПК, так что давайте раз и навсегда развенчаем этот миф!

Из чего состоит материнская плата? Его наиболее важные характеристики

Итак, давайте подробнее рассмотрим характеристики материнской платы, на которые следует обращать внимание при выборе материнской платы.

A Набор микросхем

Это встроенный процессор материнской платы. В настоящее время на рынке доминируют два производителя, это Intel и AMD.

Ключевым моментом является то, что если у вас процессор Intel, набор микросхем также должен быть Intel. То же самое и с AMD.

Чипсеты классифицируются по производительности.

Классификация Intel следующая:

  • H — набор микросхем базового класса.

  • P; Z — чипсеты среднего класса.

  • X — это высокопроизводительный чипсет.

  • B; Q — чипсет с дополнительными функциями безопасности и управления, ориентированный в основном на бизнес-сегмент.

AMD классифицирует свои чипсеты следующим образом:

  • A45; A50; A55; A58; чипсеты базового класса

  • A75; A78 — чипсеты среднего класса

  • A85; A88 — это высокопроизводительные чипсеты

B; Q
Производитель Базовый класс Средний класс Высокий класс Дополнительные функции
Intel H X
AMD A45; A50; A55; A58 A75; A78 A85; A88


Главное в выборе чипсета — его соответствие и совместимость с выбранным ПРОЦЕССОР.Остальные подробности будут полезны только гикам.

Дополнительная литература:

Лучшая доступная материнская плата на базе набора микросхем AMD

Лучшая материнская плата на базе набора микросхем Intel

Порт ЦП (разъем)

Тип разъема указан среди характеристик ЦП. Их будет сложно спутать, поскольку их имена говорят сами за себя.

  • Разъемы LGA поддерживают процессоры Intel.

  • Разъемы AM, FM и S хорошо работают с процессорами AMD.

Тип розетки
Модели
Intel (LGA) 1150, 1155, 2011, 2011
AMD (AM / FM) 9441 904

Форм-фактор A

Здесь мы говорим о размере материнской платы, так как от него позже будет зависеть выбор корпуса ПК. Дополнительную информацию о выборе подходящего форм-фактора для вашей системы можно найти в нашем руководстве «Как выбрать корпус для игрового ПК: руководство к действию».

Форм-фактор ATX 904 904 904 904 904 904 904 904 904 904 904
Размеры (мм)
Mini ATX

170×170

Micro ATX

244×244

345×262

Слот памяти

Это несложный вопрос, поскольку всего пара доступных значений не дадут вам запутаться.Современные материнские платы поддерживают DDR4, пришедшую на смену DDR3 \ DDR3L. Последние, правда, встречаются редко.

Материнские платы базового класса имеют до 2 слотов памяти, а средние и high-end — по 4 слота.

Если вы оставляете немного свободного места при сборке ПК, приобретите материнскую плату с 4 слотами, которые позже позволят вам увеличить объем оперативной памяти. Однако помните об ограничениях, поскольку каждая материнская плата имеет определенный лимит памяти. Узнай заранее, что это такое.

Частота ОЗУ, поддерживаемая ЦП, также является важным параметром.Современные модели имеют эту характеристику в диапазоне 1333–2000 МГц. Довольно часто высокочастотная оперативная память повышает производительность встроенного графического адаптера. Это случай «чем выше, тем лучше».

Слоты для карт расширения

Речь идет о слотах для подключения других устройств, таких как тюнеры, адаптеры Wi-Fi, контроллеры PCI-SATA и т. Д.

Количество слотов напрямую зависит от форм-фактора материнской платы.

Такие слоты, как PCI-E x1, в основном используются для подключения карт расширения.Второй доступный слот — PCI-Express, он используется реже и подойдет для подключения современных графических адаптеров.

Форм-фактор Макс.слотов
Mini ATX

1

Micro ATX 4
9044 9044 9044 904 904 904 904 904 Системы

Для материнских плат используется пассивное охлаждение с радиаторами для отвода тепла.Материнские платы младшего ценового диапазона часто не оснащены радиатором. Если да, то он может быть установлен на чипсете или некоторых транзисторах. Это сделано для экономии места: недорогая материнская плата наверняка не потребует серьезного охлаждения. Более дорогие модели имеют систему тепловых трубок. Кстати, не забудьте проверить высоту радиатора процессора материнской платы перед покупкой, так как это может просто помешать вам установить графический адаптер.

Также читайте: Как охладить игровой компьютер? Выбор системы охлаждения

Внутренние порты

Здесь вы подключаете все свои устройства.

Предназначен для подключения оптических и твердотельных накопителей. Мы уверены, что вы найдете плату с разъемом SATA3, который используется во всех современных устройствах и обеспечивает пропускную способность 6 Гбит / с.

Эти разъемы должны быть идентичны разъему источника питания для правильной работы. Современные материнские платы почти всегда имеют 24-контактный разъем, но вы также сможете запитать такую ​​плату от 20-контактного устройства.

Существуют 4- или 8-контактные разъемы.Для их питания хватит 100-120 Вт.

Современные модели оснащены шиной PCI Express (PCI-Ex16). Материнские платы среднего и высокого класса могут иметь до 4 таких разъемов. Если вы планируете установить несколько видеокарт, спланируйте их эффективное размещение заранее, поскольку 4 перегретых адаптера будут напоминать аэропорт или шоссе в час пик, что неприятно.

Встроенные устройства

Если вы собираете свой компьютер, скажем, для офиса, а не для развлечений, встроенный графический адаптер окажется экономичным.Не ожидайте, что он будет лидером с точки зрения производительности. Вам потребуются разъемы DVI и HDMI.

Имеет 3-6 портов для подключения аудиоустройств 3,5 мм. Звуковой адаптер встроен в любую материнскую плату; количество доступных домкратов варьируется.

Обычно поддерживает передачу данных со скоростью 100 или 1000 Мбит \ с. Если вы не ожидаете передачи больших наборов данных, 100 будет вполне достаточно. Кстати, материнские платы среднего и высокого класса оснащены сетевыми адаптерами на 1000 Мбит / с, что облегчает ваш выбор, например, если вы собираетесь собрать сервер.

Это не самый важный элемент. Можно обойтись без встроенного адаптера Wi-Fi, особенно если вы подключены напрямую. Что касается беспроводной локальной сети, ваш маршрутизатор может быть недостаточно мощным для запросов самых требовательных пользователей. Так что если вы собираетесь купить мощный роутер, игнорируйте этот параметр.

Порты внешней материнской платы

Ниже перечислены разъемы, встречающиеся в современных материнских платах. Их количество напрямую зависит от количества и типа устройств, встроенных в материнскую плату.

Тип разъема

Назначение

USB 3.0

 Для USB-ключей и внешних жестких дисков. Обеспечивает высокую скорость подключения

USB 3.0

Для мыши, клавиатуры, внешних звуковых карт и других USB-устройств

PS / 2

Устаревший разъем для мыши и клавиатуры

DVI

Для подключения монитора при наличии встроенного графического адаптера.

HDMI

То же, но позволяет подключать современные мониторы и телевизоры.

Display Port

Для подключения определенных типов мониторов

Кнопка аппаратного сброса BIOS

Для выключения ПК, когда он завис

Для подключения внешних накопителей с таким разъемом

Rj-45

Для подключения сетевого кабеля

Оптический порт

Для подключения продвинутых аудиосистем

Звуковые порты

Для подключения динамиков, наушников и микрофона

Подведем итоги!

Вот и все.Теперь, когда вы знакомы с основными аспектами выбора материнской платы, вы можете использовать это руководство при ее покупке. Рекомендуем не торопиться с его выбором и тщательно проанализировать все количественные и технические характеристики, так как получить кучу дорогостоящего и несовместимого оборудования будет очень жаль. Если вы не хотите тратить много времени на покупки, прочтите следующие обзоры:

Лучшие материнские платы AMD Ryzen

Сравнение наборов микросхем

AMD: спецификации B550 vs.Поддержка X570, B450, X370 и Zen 3 (2020 г.) | ГеймерыNexus

В этом материале мы разберем спецификации чипсетов AMD B550 и X570, B450, X470, X370 и A320 по номерам. Наша цель — взглянуть на это чисто с точки зрения фактов, в чем заключаются различия, и эти различия будут включать как различия в числовых характеристиках (количество и тип предоставленных полос), так и различия прямой или обратной совместимости. Это включает намерение чипсетов серии 500 поддерживать архитектуру Zen 3 (напоминание: это не то же самое, что Ryzen 4000 Mobile, и это не то же самое, что Ryzen 3000 для настольных ПК), в то время как существующие платы B450 и X470 оставлены для ограничения. на части Ryzen 3000 series (Zen 2).

У нас есть дополнительное обсуждение основ именования, включая различия в именах ЦП, в нашем видео компоненте, который сопровождает эту статью. Вы можете получить больше информации о различиях между поколениями AMD Zen и поколениями Ryzen в этом контенте.

B550 в сравнении с B550A

Во-первых, B550A, который уже вышел и который мы рассмотрели, не то же самое, что B550. B550A предназначен только для OEM-производителей и системных интеграторов для готовых систем.Вся суть B550A заключалась в том, чтобы нанести на коробку цифру «500», чтобы она казалась новой. B550A — это просто B450. Это идентично. Единственное отличие состоит в том, что название было изменено для поставщиков готовых ПК.

Кстати, B550 — действительно новый, интересный. Дата выпуска чипсета AMD B550 — 16 июня, при этом материнские платы большинства производителей будут отправлены к июлю. Помимо выбора набора микросхем, наибольшее внимание будет уделяться качеству VRM, использованию поколения PCIe и качеству BIOS, но это уже другая тема.

Поддержка будущего

Помимо различий в вводе-выводе, которые мы обсудим, основное преимущество чипсетов серии 500 в будущем состоит в том, что AMD сегментирует свою поддержку для будущих архитектур ЦП. Чипсеты B550 и X570 будут поддерживать еще не выпущенную архитектуру Zen 3, когда она будет запущена, предположительно в конце этого года, в то время как B450 и X470 будут поддерживать только процессоры Zen 2. Что касается идентификаторов продуктов, это означает, что до Ryzen 3000 будет поддерживаться на сериях 400 и 300 (большую часть времени), с некоторыми оговорками, и по крайней мере до Ryzen 4000 будет поддерживаться на серии 500. .Эта дополнительная, нацеленная на будущее поддержка станет движущей силой для предстоящих покупок плат, чтобы рассмотреть платы серии 500, а не 400, особенно учитывая, что многие из плат 400 в противном случае почти наверняка вполне способны работать с стандартными или умеренно разогнанными процессорами даже до новое поколение. Официально AMD отметила AM4 только для поддержки до 2020 года, и кажется, что срок службы AM4 был увеличен как минимум еще на 6 месяцев до года с поддержкой серии 500 + Zen 3. Ryzen 1000 не поддерживается на всех платах X470 и B450 из-за ограниченного места в ПЗУ BIOS.APU 3000 не поддерживаются на x570 или B550, но процессоры 3000 для настольных ПК проходят через B550.

Набор микросхем AMD B550

Вот блок-схема чипсета AMD B550. Помните, что возможности ЦП независимы и не меняются набором микросхем за пределами блокировки BIOS, поэтому PCIe Gen4 на ЦП будет работать напрямую с основным слотом PCIe x16 и основным разъемом M.2. Это означает, что материнские платы B550, в отличие от своих предшественников, будут официально поддерживать PCIe Gen4 для двух устройств. Некоторые ранние версии BIOS на материнских платах B450 также допускали это, но это было стерто с более поздними обновлениями AGESA.Нисходящая линия связи набора микросхем остается PCIe Gen3 x4, поскольку набор микросхем не расширяет линии PCIe Gen4 на другие устройства, поэтому дополнительная пропускная способность нисходящей линии связи, обнаруженная на X570, не требуется.

Различия в чипсете

Пора поговорить о различиях чипсетов. Мы сделали для этого таблицу и проверили достоверность информации.

Характеристики и сравнение набора микросхем

AMD (2020 г.) | GamersNexus.net

Набор микросхем Х570 B550 Х470 B450 Х370 B350 A320
Официально поддерживает
( некоторые платы могут расширять поддержку ) 		Zen 3 **
(* пока; * без поддержки 3000 APU)		 Zen 3 **
(* пока; * без поддержки 3000 APU)		 Дзен 2 Дзен 2 Zen +, (вкл.3000 APU)
иногда Zen2		 Zen +, (включая 3000 APU)
иногда Zen2		 Zen +, (включая 3000 APU)
иногда Zen2
Ссылка на набор микросхем PCIe 4.0 x4 PCIe 3.0 x4 PCIe 3.0 x4 PCIe 3.0 x4 PCIe 3.0 x4 PCIe 3.0 x4 PCIe 3.0 x4
Используемый PCIe Gen 4 16 (8 реконфигурируемых как группы по 4 для 4x SATA или x4 NVMe) 0 0 0 0 0 0
Используемый PCIe Gen 3 0 10 (2 реконфигурируемых как SATA) 0 0 0 0 0
Используемый PCIe Gen 2 0 0 8 6 8 6 4
SATA III (6 Гбит / с) 4 4 4 2 4 2 2
SATA Экспресс 0 0 2x (или 4x SATA)
(или x4 NVMe Gen 3)		 2x (или 4x SATA)
(или x4 NVMe Gen 3)		 2x (или 4x SATA)
(или x4 NVMe Gen 3)		 2x (или 4x SATA)
(или x4 NVMe Gen 3)		 2x (или 4x SATA)
(или x4 NVMe Gen 3)
USB 10 Гбит / с 8 2 2 2 2 2 1
USB 5 Гбит / с 0 2 6 2 6 2 2
USB 480 Мбит / с 4 6 6 6 6 6 6

Начнем с X570 vs.Различия в чипсетах B550, так как это, вероятно, самый большой вопрос прямо сейчас. Оба набора микросхем пока поддерживают до Zen 3. Мы не знаем, поддержат ли они сверх этого, но это кажется маловероятным. X570 использует связь с набором микросхем Gen4, а B550 использует Gen3. Это потому, что у X570 есть линии PCIe Gen4 вне набора микросхем, которые отделены от линий ЦП, а у B550 их нет. Они называются полосами «общего назначения» и могут быть преобразованы практически во что угодно. Intel также имеет линии PCIe общего назначения в своем наборе микросхем, но имеет дополнительную формулировку для линий HSIO или высокоскоростных линий ввода-вывода и делает различие между подключенными устройствами.

Дорожки Gen4

X570 можно разделить на подгруппы, и для этого нам нужно кратко перейти к слайду AMD.

Вот конфигурация дорожек AMD X570 более подробно, чем исходная блок-схема AMD. Нас интересуют те большие блоки справа. Здесь перечислены четыре набора полос x4, так что это 16 чисел, которые мы только что видели в нашей таблице, и их можно разбить на любую из конфигураций ниже. Например, они могут быть разбиты на один слот x8 PCIe Gen 4, как показано оранжевой полосой слева, а затем остальные 8 могут состоять из устройства PCIe Gen4 и 4 портов SATA, или вы можете использовать 8 портов SATA портов, или, если вы делаете какую-то странную плату для майнинга на X570, вы можете сделать 8 слотов PCIe x1.Вы уловили идею. Можно выбрать до 16, более или менее, с некоторыми рекомендациями.

Вернемся к нашему столу, мы возьмем линию Gen3. B550 имеет 10 разъемов PCIe Gen3, из которых только 2 можно перенастроить на SATA. Мы должны пояснить, что «реконфигурируемая» означает, что это может сделать производитель материнской платы, а не пользователь.

Ни X570, ни B550 не имеют линий общего назначения Gen2, но оба имеют 4 порта SATA III (6 Гбит / с), изначально поддерживаемые, 0 SATA Express, и они разделяют USB 10 Гбит / с на 8 на X570 и 2 на B550.USB 5 Гбит / с — 2 на B550, USB 480 Мбит / с — 4 на X570, 6 на B550. Общее количество встроенных портов USB составляет 12 на X570 и 10 на B550. Мы перечислили его со скоростями, поскольку USB-IF полностью испортил свое соглашение об именах, но если вы предпочитаете имена, это будут USB 2.0 со скоростью 480 Мбит / с, первоначально названный USB 3.0 со скоростью 4,8 Гбит / с, а затем все 10, потому что они сохраняют меняя проклятые имена, и мы больше не можем успевать. Скорее всего, это USB 3.7 sqrt144 Gen0.5. Современные процессоры AMD также имеют 4 канала USB 10 Гбит / с, так что вы всегда будете получать как минимум это, если производитель материнской платы разместит порты на плате.

Еще одно напоминание: ограничение набора микросхем этим набором устройств ввода-вывода не означает, что материнская плата ограничивается только ими. В дополнение к устройствам, питаемым от линий, расположенных на кристалле ввода-вывода ЦП, который является большим из трех чиплетов, разработанных AMD, производители материнских плат также могут покупать контроллеры сторонних производителей, чтобы добавить дополнительную поддержку. Например, распространенным выбором является покупка сетевого адаптера Aquantia для локальной сети 10 Гбит / с. В наши дни это не так распространено, но иногда можно увидеть, как производители материнских плат покупают дополнительные контроллеры USB или SATA для подключения большего количества устройств или микросхемы PEX / PLX для разделения линий PCIe.Набор микросхем — не единственный источник ввода-вывода, но он увеличивает стоимость для расширения возможностей ввода-вывода, поэтому большинство плат действительно придерживаются встроенной поддержки процессора и набора микросхем вместе взятых. Точно так же платы также не должны использовать каждую полосу на чипсете, если они не хотят этого — mini-ITX может быть хорошим примером этого, где многие из них останавливаются на 2 портах SATA.

В последнее время мы рекомендуем

B450 для всех, кто не использует PCIe Gen4 и кому не нужны VRM более высокого уровня, связанные с X570.B450 и X470 по-прежнему отлично работают и имеют смысл для людей, которые не используют устройства Gen4. Тем не менее, в будущем расширенная поддержка X570 и B550 с включением Zen 3, вероятно, изменит нашу рекомендацию в сторону B550, а не B450. B450 поддерживает до Zen 2, использует канал Gen3 и не имеет собственных линий общего назначения PCIe 4 и PCIe 3; вместо этого он поддерживает 6 линий общего назначения PCIe поколения 2 по сравнению с 8 на чипсете X470. Доступность SATA III: 4 порта изначально для X470, 2 для B450, с возможностью разделения других линий на SATA.Они будут поступать с ваших линий общего назначения Gen2 или с ваших линий SATA Express, из которых оба чипсета последнего поколения имеют 2. Каждая линия SATA Express может стать 2x портами SATA, или вы можете взять оба и превратить их в x4 NVMe Gen3 M .2 устройство.

Поддержка

SATA для них эквивалентна USB 10 Гбит / с, 6 и 2 для USB 4,8 Гбит / с и 6 и 6 для USB 2.0 или 480 Мбит / с.

Основное различие между B450 и B550 заключается в увеличении количества линий общего назначения PCIe, которые также выигрывают от перехода на PCIe Gen3, а не на PCIe Gen2.

Давайте подведем итоги выпусков чипсетов первого поколения Ryzen: X370, B350 и A320. X300 рассматривается в нашем обзоре запуска, если вам интересно, какая реализация.

Все три из них перестали официально поддерживать Ryzen после процессоров Zen +. Поддержка X370, B450 и A320 включает процессоры Ryzen 3000 со странным названием, в которых есть APU, и часто включает процессоры Ryzen 3000 для настольных ПК, но не всегда. Для этого требуется бета-версия BIOS.

PCIe Gen2 назначена полосам общего назначения: 8 на X370, 6 на B350 и 4 на A320, SATA III запускает 4, 2 и 2 соответственно, а SATA Express идентичен на всех 3.Обычно он делится на устройства M.2 или SATA. Поддержка USB 10 Гбит / с — 2, 2 и 1, от высокого до низкого уровня, 4,8 Гбит / с — 6, 2 и 2, а 480 Мбит / с — 666, горе тебе, о земля и посмотри, пусть тот, кто понимает посчитай число зверя.

Это ясно показывает различия в наборах микросхем. Осталось добавить еще несколько пунктов:

AMD пытается позиционировать B550 как более дешевую версию X570, а не как полноценную ступеньку в классификации. Платы B450 технически не поддерживают поддержку двух графических процессоров, но B550 будет поддерживать, чего бы это ни стоило.(Это не много).

Судя по слайдам AMD для носителей, набор микросхем B550 не будет поддерживать APU 3000, не путать с Zen 3 — мы понятия не имеем, будут ли поддерживаться его APU, если таковые имеются. APU Athlon 3000G и Ryzen 3200G и 3400G официально не будут работать с B550.

Редакция, ведущий: Стив Берк
Видео: Киган Галлик

Что на самом деле делает набор микросхем материнской платы

Что на самом деле делает набор микросхем материнской платы

Что на самом деле делает ваш набор микросхем материнской платы?

Мы все слышали о последних чипсетах от Intel, VIA, Nvidia и других и насколько лучше они есть.Но что на самом деле делает чипсет на материнской плате. Мы знаем что процессор, мы знаем, для чего нужна видеокарта и почему у нас есть жесткий диск драйв, но мало кто знает о чипсете слишком много. Надеюсь, мы сможем пролить немного о работе чипсета и почему они отличаются от одного чипсет к следующему.

Северный и Юг?

Чипсет состоит из двух основных микрочипов. Они известны как Северный мост и Южный мост. Мост.Северный мост обрабатывает данные для порта AGP и основной памяти, которая включает в себя FSB (Front side bus). Хотя для ПК требуются оба чипа для работы Северный мост выполняет большинство очень важных задач, таких как соединение между процессором и основной памятью. Южный мост обрабатывает данные от слоты PCI и ISA, а также могут иметь интегрированные компоненты, такие как аудио кодеки и т. д.

Север и Юг мосты будут иметь разные названия микросхем, даже если они очень часто используются в паре с таким же противоположным мостом под собирательным названием чипсета.Ниже представлена ​​схема чипсета KT600 от VIA technologies. Эта диаграмма показывает, как компоненты вашего ПК подключены к чипсету.

Сесть на автобус

Функция набор микросхем предназначен для управления пропускной способностью данных. Все данные, которые требуются вашим компонентам, или приобретать нужно перевозить. Их перевозят так называемым автобусом. Шина передает данные туда, где они должны пройти, через набор микросхем.Исключение здесь используется BSB (задняя шина), BSB — это шина между процессором и кэш-память. Сегодняшние процессоры имеют кэш-память «на кристалле», поэтому есть не нужно перебирать чипсет.

BSB не запутались с основной шиной памяти. BSB определяет только скорость между ЦП и кэш-память. Скорость шины памяти находится на другой шине и эту скорость можно изменять самостоятельно. За исключением BSB, все остальные автобусы ходят через чипсет, чтобы получить направление, куда нужно данные.Из-за большого количества данных, которые проходят через чипсет, Важно, чтобы чипсет был в рабочем состоянии.

Какой набор микросхем?

С тех пор как мы знаем что набор микросхем обрабатывает невероятный объем данных, важно видеть какие наборы микросхем работают лучше всего. Во-первых, выбрать чипсет, который поддерживает ваш процессор. Очевидно, у вас не может быть набора микросхем, предназначенного для процессора Intel если вы используете Athlon XP. Тогда лучший способ узнать, какие чипсеты Лучше всего взглянуть на тесты производительности на разных сайтах.Медленный чипсет может нанести такой же ущерб общей скорости вашей системы, как медленный процессор или медленная память. Самый медленный компонент всегда определяет общую скорость в любой момент времени. Если у вас плохой набор микросхем, тогда каждый раз, когда ваш компьютер отправляет и получение данных с видеокарты или основной памяти, тогда система борется

Влияет ли ваша скорость графики?

Как указано выше набор микросхем отвечает за направление данных с шины AGP.Так оно и есть влияют на графическую производительность вашего компьютера. Но это также влияет на это в другой путь. Вы можете заметить, что при покупке видеокарты на ней будет указано на нем, какую шину AGP он может использовать, то есть 1x, 2x, 4x или 8x (я уверен, что позже в будущем) Вот сколько каналов шина AGP может использовать для передачи данных с видеокарты в основную память. Поддержка чипсета до 8 каналов к видеокарте позволяет видеокарте передавать больше количество данных в секунду.Чипсет не изменяет скорость передача 66Mhz (стандарт AGP).

чипсет2

Лучшие материнские платы для Intel Core i5 10400F

Intel Core i5 9400F

оказался большим успехом для игр с ограниченным бюджетом. Он имел 6 ядер и 6 потоков с отличными возможностями игр и многозадачности всего за 150 долларов, но после выпуска i5 10400F сценарий изменился, и теперь нет причин переходить на 9400F, поскольку 10400F имеет 6 ядер и 12 потоков. с более высокими тактовыми частотами.

10400F имеет более высокую тактовую частоту в режиме ускорения 4,30 ГГц по сравнению с 4,10 ГГц, который был у 9400F. Кроме того, кэш-память была увеличена с 9 МБ до 12 МБ, что делает его отличным выбором для создания хорошего игрового ПК среднего и высокого уровня, который будет стоить от 600 до 1000 долларов при использовании хорошей видеокарты.

Единственная проблема сейчас заключается в том, что, в отличие от процессоров 9-го поколения, вы не можете использовать i5 10400F на материнской плате с разъемом LGA 1151. Этот процессор совместим только с материнской платой с разъемом LGA 1200, и, к счастью, существует множество вариантов на выбор.Существуют платы набора микросхем h510, платы набора микросхем h570, платы набора микросхем B460 и платы набора микросхем Z490.

Поскольку i5 10400F является заблокированным процессором, лучше всего использовать его на любой плате набора микросхем, кроме Z490. Платы Z490 созданы для разгона и стоят дорого. Ниже приводится список лучших материнских плат для i5 10400F, который я составил после тщательного исследования, которое в целом сэкономит ваши деньги и время. Эти платы обеспечат вам лучшую производительность при минимальных затратах.Внимательно читайте каждый обзор, так как я изучил, почему они достойны вашей покупки, а почему не те, которые я не перечислил.

ASRock h510M / ac

В то время как большинство плат среднего и высокого класса от ASRock не очень хороши по цене, и вы можете получить лучшие от других производителей, платы на чипсете h510 от ASRock являются лучшими с точки зрения возможностей. ASRock h510M / AC — это наша рекомендация для лучшей платы h510, и мы рекомендуем ее тем, кто хочет меньше тратить, но хочет получить от своих денег максимальную отдачу.

В отличие от плат на чипсете h510 от других производителей, он имеет лучший VRM с 7 фазами питания, встроенный адаптер Wi-Fi, поддержку Bluetooth 4.2 и всего 4 разъема для вентиляторов. Хотя большинство плат h510 имеют только 2 разъема для вентиляторов, с 2 дополнительными разъемами для вентиляторов на этой плате вы сможете подключить к ней больше вентиляторов корпуса и даже кулер AIO.

Встроенный адаптер Wi-Fi поможет вам подключиться к Интернету по беспроводной сети, не тратя лишних денег на карту Wi-Fi PCI или USB-адаптер, а другие базовые функции уже доступны для использования из коробки.Это 1 слот M.2 для твердотельного накопителя NVME, 4 разъема SATA для жестких дисков SATA и твердотельных накопителей, 2 разъема DIMM для памяти DDR4, которые могут поддерживать частоту до 2933 МГц и размер 64 ГБ.

Для процессора, такого как 10400F, он идеально подходит для того, чтобы сэкономить приличную сумму денег, чтобы инвестировать в что-то вроде лучшей видеокарты или SSD, но не забудьте также взглянуть на следующую плату, которая конкурирует с ней лицом к лицу.

Связанные: — Типы материнских плат

MSI h510M Pro

MSI h510M Pro — еще одна отличная бюджетная плата и единственная, на мой взгляд, плата, которую я могу рекомендовать в качестве альтернативы плате ASRock h510M / ac.Он имеет 5-фазный VRM, который подходит для заблокированного процессора, и все основные функции, которые вам понадобятся, включая 4 порта SATA, 1 слот M.2 для твердотельного накопителя NVME и 1 слот M.2 для адаптера Wi-Fi.

Хотя он не имеет встроенного адаптера Wi-Fi, вы можете использовать карту Wi-Fi M.2, которая будет стоить вам всего 20 долларов. Конечно, это увеличит общую стоимость, но когда вы посмотрите на другие его функции, вы полюбите его. Он имеет очень богатый набор входов / выходов с 6 портами USB и 3 портами вывода для дисплеев, включая порты 1x HDMI, 1x DVI и 1x VGA.

Слот PCI-E x16 на нем использует стальную броню для большей надежности, которая может поддерживать тяжелые видеокарты. Ознакомьтесь с нашими рекомендациями по выбору лучших видеокарт для i5 10400F, чтобы узнать больше.

Плата имеет одну отличительную особенность — светодиоды EZ Debug, которых нет ни на одной другой плате набора микросхем h510 от других производителей, что делает ее отличной альтернативой h510M / ac. Единственное исключение — отсутствие множества разъемов для вентиляторов, поэтому ASRock h510M / ac лучше поддерживает охлаждение.Но с другой стороны, на плате ASRock нет индикаторов отладки, которые очень удобны при устранении проблем, связанных с процессором, оперативной памятью и дисплеем.

MSI B460M Pro VDH Wi-Fi

Что касается чипсета B460, у нас есть эта плата с 6-фазным VRM с несколькими тонкими радиаторами поверх него, которых будет достаточно для работы кулера, хотя вы не сможете разогнать его, но это определенно лучше, чем отсутствие никаких радиаторов вообще.По сравнению с другими модными платами MSI B460, на самом деле она больше подходит для использования с i5 10400F, потому что она дешевле и, тем не менее, дает аналогичные функции более дорогим платам.

На нем есть некоторые уникальные функции, которых нет на многих материнских платах низкого уровня, как я уже говорил, и к ним относятся светодиоды EZ Debug для устранения неполадок, которые также доступны на плате MSI h510M Pro. Есть слот PCI-E x16 со стальной броней, 2 слота PCI-E x1 для карт расширения, 2 слота M.2 слота для накопителей NVME и 4 разъема для вентиляторов для охлаждения. Он также имеет заголовки RGB и ARGB, если вы хотите добавить в свой корпус устройства RGB и ARGB, такие как вентиляторы и светодиодные ленты.

Его ввод / вывод определенно один из лучших с 6 портами USB, 1 портом PS / 2, портами HDMI, DVI и VGA для дисплея и портом Realtek Lan, который, как мне кажется, поддерживает пропускную способность 1 Гбит / с. В целом, это хорошая плата MATX, которая идеально подойдет для любой игровой сборки среднего уровня с i5 10400F, но если вам нужны дополнительные функции, обратите внимание на следующую.

Связано: — Руководство по подключению кабеля материнской платы

ASRock B460 Phantom Gaming 4

Хотя есть много хороших вариантов плат ATX с набором микросхем B460, я рекомендую B460 Phantom Gaming 4, которая проста на вид, но имеет множество функций. Он имеет 4 слота DIMM для оперативной памяти, которая может поддерживать до 128 ГБ памяти, и это лучше, чем наличие только 2 слота DIMM, потому что двухканальный режим быстрее в играх.

Имеется 2 слота PCI-E x16 для видеокарт, которые также поддерживают AMD CrossfireX, и 2 слота M.2 для твердотельных накопителей NVME, а 1 слот M.2 предназначен для карты Wi-Fi. К нему вы можете подключить до 6 дисков SATA и одновременно подключить до 7 вентиляторов, включая вентилятор процессора, кулер AIO и вентиляторы корпуса. Он буквально не имеет себе равных по поддержке охлаждения. Единственное, чего ему не хватает, так это встроенного Wi-Fi, и вам придется потратить дополнительно 20-30 долларов на беспроводное соединение, но до тех пор вы можете использовать 1G Intel LAN.

Он очень похож на ASRock B460 Pro 4, который я рекомендовал в публикации о лучших материнских платах LGA 1200, за исключением некоторых незначительных вещей, которые поставляются с Pro 4, например, улучшенными радиаторами VRM и RGB-подсветкой.В остальном почти аналогично, включая компоновку. Разница в стоимости между ними составляет 10 долларов, где Pro 4 стоит 100 долларов, а Gaming Phantom 4 обойдется вам в 90 долларов.

По теме: — Как проверить модель материнской платы

Заключение

Вы можете спросить, почему я не включил плату Asus или Gigabyte с чипсетом h510 или B460? Причина в том, что платы с набором микросхем Asus h510 не имеют лучших функций по той же цене, что и платы ASRock и MSI. То же самое и с Gigabyte.Хотя у них обоих есть хорошие платы Z490, на младшие платы на чипсете от них, такие как h510 и B460, не стоит смотреть.

Что касается плат на чипсете B460, у Asus есть несколько действительно дорогих плат B460, которые имеют почти те же функции, что и платы ASRock, но с повышением цены почти на 30-40 долларов. Так что я их не рекомендую. Теперь у Gigabyte также есть несколько действительно хороших плат B460, таких как B460 Aorus Pro AC, но они будут стоить вам более 140 долларов, за которые вы можете получить бюджетную материнскую плату Z490, такую ​​как MSI Z490-A Pro.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
