Переходник HDMI — что это и как их правильно использовать? — Статья из Блога 1-TECH

• Отзывы (0)

• Оцените эту статью:

Первое, что стоит понимать это отличие между переходником и преобразователем сигнала. Переходник HDMI подразумевает под собой устройство, которое служит для адаптирования физического соединения.

Преобразователь же предназначен для изменения сигнала из одного формата в другой. Проще говоря, если нужно связать между собой устройства которые, поддерживают HDMI, к примеру вы хотите подключить ноутбук к телевизору или монитору, будет достаточно обычного переходника. В данном случае мы говорим об устройстве с разными входами (портами). Их есть много вариантов, но для понимания возьмем самый простой USB-HDMI. С одной стороны у нас привычный вход USB, а с другой HDMI порт.

В случае если нам необходимо перейти от одного сигнала к другому необходимо использовать преобразователь сигнала. Под преобразователем подразумевается устройство, которое изменяет сам тип сигнала. К примеру, вы хотите подключить устаревшую игровую приставку или DVD плеер к новому телевизору. Некоторые преобразователи могут работать и в обратном направлении (новый ноутбук подключаем к старенькому телевизору…)



Начнем с самых простых и понятных в использовании, а именно тех которые понадобятся при разных размерах интерфейса или сложности доступа к нему.

В первом случае речь идет о деление HDMI на три типа по размерам: стандарт (А), мини (С) и микро (D).

Также есть еще один вид, предназначенный для работы с автомобильной медиа системой – обозначение «Е». Отличительной чертой данного переходника является наличие фиксирующего язычка, который предотвращает попадание грязи и влаги в устройство, а также нивелирует воздействие вибрации. В основном у E-типа фиксация происходит благодаря фрикционному стопору, то есть штекер плотно входит в гнездо на приборе. Однако некоторые производители добавляют дополнительные «замки» для предотвращения случайного отключения.

Для экономии места и удобства используют поворотные, угловые проходные переходники. Особенно они актуальны при наличии техники вмонтированной в мебель или размещенной на стенах, где пространство ограничено, а нехватка нескольких необходимых миллиметров для подключения обычного прямого разъема может быть критичной.


Далее рассмотрим самые распространенные виды преобразователей.

Переходники HDMI-DisplayPort

DisplayPort — профессиональный интерфейс, который чаще встречается на мощных компьютерах, ноутбуках и профессиональном оборудовании. Это и не удивительно ведь DisplayPort рассчитан на передачу видео разрешением до 3840×2160 пикселей, изображение обновляется с частотой 60 Гц.

Цифровой переходник на HDMI-DisplayPort будет незаменим при подключении видео источников с разъемом DisplayPort к телевизорам или мониторам, которые оснащены только HDMI-интерфейсом. Главным преимуществом подобного подключения является то, что цифровой переходник с DP на HDMI качественный и поддерживает высокоскоростной видеопоток, а переходные кабели DP-HDMI, благодаря оптическому кабелю, позволяют передать сигнал высокой чёткости 4K, 8K на большие дистанции.



Также данный переходник будет полезен, если необходимо подключить носитель к нескольким мониторам. Дело в том, что кабель HDMI предназначен для передачи только одного видео/аудио потока, соответственно этого хватает только для работы с одним дисплеем. Интерфейс DisplayPort в свою очередь способен поддерживать передачу сигнала на 4 монитора. Разрешение изображения при этом будет достаточно хорошим — 1920х1200 пикселей каждый. При работе с более широким разрешением 2560х1600 пикселей, можно обеспечить независимую друг от друга работу двух дисплеев. На каждый из них будет идти свой независимый аудио и видео поток.

Переходники HDMI на DVI

Интерфейс DVI все реже встречается на современной технике, поскольку имеет некоторые ограничения, как в качестве передачи сигнала, так и в расстоянии передачи. Большинство производителей дают рабочую длину кабеля не более пяти метров. На смену DVI приходят HDMI и DisplayPort обеспечивающие существенно большую производительность.



Благодаря цифровым переходникам HDMI–DVI можно работать с мониторами, телевизорами, проекторами и тд., которые имеют только DVI интерфейс. Основными преимуществами использования переходника в данном случае являются:

•   Поддержка изображения с высоким качеством. Конструкция с HDMI адаптером передает сигнал с разрешением до 1080р.
•   Благодаря адаптеру можно увеличить длину кабеля соединяющего устройства. Используя переходники HDMI кабель, мы получаем рабочую длину, без потерь сигнала, до 10 метров.
•   Дополнительный интерфейс. Большинство ПК имеют только один разъем для подключения HDMI кабеля, который, как правило, используется для монитора. Благодаря HDMI/DVI адаптеру можно подключить к компьютеру еще одно устройство, используя DVI интерфейс.



Учитывая разнообразие мультимедийных гаджетов нельзя обойти вниманием переходники на HDMI для мобильных телефонов, планшетов, видео и фотокамер и тд.

Переходники HDMI/microHDMI (тип С) и переходник HDMI/miniHDMI

(тип D) позволяют подключить любой гаджет оснащенный HDMI-портом к монитору, телевизору или компьютеру. При их использовании удается избежать потерь при передаче данных и сохранить высокое качество отображаемых файлов. Переходники на компактные версии mini HDMI и micro HDMI позволяют воспроизводить видео в высоком HD-разрешении.



Переходники HDMI — RCA

Этот тип позволяет преобразовать цифровой сигнал в композитный и наоборот, но это уже отдельное устройство с дополнительным питанием — преобразователь. Такая трансформация возможна благодаря встроенному в прибор чипу. Такого рода конвертер необходим, если вы хотите подключить приставку или ноутбук к старому телевизору с композитным входом RCA (тюльпаны).

Такие устройства могут питаться током с напряжением 5 Вольт, бегущим по самому кабелю HDMI, но, как правило, их необходимо включать в дополнительную розетку 220В. Стоит об этом помнить при выборе места размещения, чтобы отсутствие свободной розетки не стала неприятным сюрпризом.



Переходники USB — HDMI



Данный тип переходников используется для подключения современных гаджетов к монитору или телевизору. Из-за того что планшеты, камеры и аналогичные гаджеты имеют небольшой размер они, как правило, не имеют стандартного разъема HDMI. Некоторые модели имеют разъем micro HDMI, но более распространен USB порт.

 Подключение устройств подобным образом позволяет выводить изображение на экран телевизора или монитора.

На данное время самые распространенные два типа переходников HDMI с USB-A и USB-C. Главным отличием USB-C, является более высокая скорость передачи и возможность передачи более мощного питания.

Type-C является относительно новой технологией и распространен еще не так широко как micro USB, но это пока. Встретить данный интерфейс уже можно на многих устройствах последнего поколения.

Подводя итог можно заключить, что переходники с / на HDMI крайне полезны при налаживании передачи сигнала между устройствами практически всех типов.

При выборе и покупке переходника в первую очередь стоит обращать внимание на качество сборки и материал корпуса. Элементы переходников не должны болтаться, а штекер должен крепко фиксироваться в гнезде.

Также достаточно часто можно встретить позолоченные штекеры. Данное покрытие улучшает сигнал за счет хорошей электропроводности. Учитывая, что по цене такие переходники не сильно отличаются от своих аналогов предпочтение стоит отдавать именно с золочеными контактами.

В случае если адаптеры по конструктивным причинам не могут решить вашу задачу, вы всегда можете воспользоваться переходными кабелями. В нашем магазине представлена линейка переходных кабелей, благодаря которым можно осуществить передачу сигнала. Есть кабели длиной до 20 и 30 метров, которые полностью нивелируют проблему расстояния.

Разница между DisplayPort и HDMI: какой кабель лучше?

HDMI аудио/видео интерфейс распространен повсюду. Вы найдете их в телевизорах, цифровых телевизионных приставках, DVD и Blu-ray плеерах, игровых приставках, видеокамерах, цифровых фотоаппаратах и даже в некоторых смартфонах.

Вы также можете обнаружить порты HDMI на большинстве пользовательских десктопов и ноутбуков. Ни один современный моноблок не обходится без этого порта, что позволяет вам подсоединить к своему компьютеру игровую приставку или приемник цифрового телевидения и тем самым расширить спектр возможностей его использования.

Но подтверждая повсеместность HDMI, вы, возможно, забываете еще об одном цифровом аудио/видео стандарте: DisplayPort. Хотя вы можете обнаружить его наравне с HDMI во многих «продвинутых» моделях мониторов, встраиваемых видеокартах, ноутбуках так называемого «бизнес-класса», однако этот разъем редко можно встретить на персональных компьютерах Windows, нацеленных на широкого потребителя.

Оба эти интерфейса, как HDMI, так и DisplayPort, способны передавать цифровые видео и аудиозаписи высокого разрешения от источника на дисплей. В чем же тогда разница между ними? Мы постараемся ответить на этот вопрос максимально полно и понятно, начав с истории появления этих двух стандартов, а также их правообладателей.

Содержание:

• 1 История появления и особенности HDMI кабеля 1. 1 Виды HDMI
• 1.2 Сферы применения
• 1.3 Количество подключаемых устройств

2 Разработка и специфика дисплейного порта

2.1 Особенности применения

2.2 Разновидности кабеля

2.3 Сколько мониторов можно подключить через display port

2.4 Достоинства и недостатки дисплейного порта

2.5 На что обращать внимание при покупке

2.6 Актуальность использования DP

3 В чем ключевая разница между Displayport или HDMI

4 Сравнение HDMI vs DP

5 Альтернатива подключения мониторов ПК

6 Использование адаптеров или переходников

7 Как выбрать подходящий кабель

С появлением форматов изображения 4K или Ultra HD для ПК и ТВ потребовалась разработка новых кабелей, передающих высокое качество. Получить его можно при помощи современных вариантов Displayport или HDMI. Они применяются для передачи цифрового телевидения, видео с высоким разрешением и высококачественного звука. До их появления каждый тип сигнала передавался по отдельному проводу через разъемы серии «тюльпаны».

Разберемся, что лучше: Displayport или HDMI? В чем их основные различия, сферы применения. Что лучше подходит для игр или видеофайлов.

История появления и особенности HDMI кабеля

HDMI – кабель для трансляции цифрового изображения и звука. Он был разработан 6 крупными компаниями: Hitachi, Panasonic, Philips, Silicon Image, Сони и Тосшиба. Современную кабельную продукцию сертифицирует компания HDMI Licensing.

Благодаря разработке интерфейса HDMI удалось уйти от громоздких многоканальных проводов серии «тюльпан». Подключать приборы стало проще. Больше не требуется разбираться, какой вход для какого кабеля нужен.

Через интерфейс HDMI можно просматривать видео в цифровом формате HDTV, HD-телевидение, и фильмы с разрешением Full HD.

Виды HDMI

Стандартный кабель HDMI транслирует одновременно цифровой звук и сигнал. Благодаря высокой пропускной способности протокола можно обойтись без сжатия данных. За счет этого сохраняется высокое качество, превосходящее подключение через USB-порт.

Существует 4 вида данного протокола подключения. И возможно, скоро появится пятый вариант для сертификации 2.1. К основным действующим типам протоколов HDMI относят:

1. Standard Cable. Передает видео с предельным разрешением в 720 и 1080р. Предназначен для любого типа домашней бытовой техники с не высокими требованиями по параметрам. Например, для подключения DVD плеера, спутникового ТВ, плазменной или ЖК панели.
2. Standard Cable with Ethernet. Идентичный первому вариант, но поддерживающий двунаправленный канал передачи сведений Ethernet HDMI (интернет) со скоростью до 100 Мбит в секунду. С его помощью можно получать высокоскоростное подключение к сети и раздавать сведения другим подключенным приборам. Он полностью поддерживает технологию Audio Return Channel или звуковой реверсивный канал, что позволяет воспроизводит аудиофайлы без вспомогательных проводов..
3. High Speed Cable более широкий вариант, чем два предыдущих. Он передает видео с полномасштабным разрешением 1080р и поддерживает новый протокол вещания 4К (4096 на 2160). Технология Audio Return Channel с Deep Color и 3D позволяет воспроизводить все форматы видео. Разработан данный кабель для подключения высококачественных устройств, серии Bluray и HDD-плееров. Однако, кабель Displayport лучше такого HDMI для игр, потому что частота обновления не выше 24 Гц.
4. High Speed Cable with Ethernet поддерживает все перечисленные технологические решения, что и предыдущий третий тип. Но дополнительно обеспечивает подключение к Интернету со скоростью до 100 Мбит в секунду.

Важно! При покупке кабеля на нем должна быть маркировка. Она выполнена в виде небольшой наклейки. И именно эта этикетка позволяет убедиться, что вы приобретаете нужный кабель для подключения домашнего оборудования.

Все четыре перечисленных интерфейса поддерживают технологию ARC или реверсивный звуковой канал, позволяющий подключать цифровое телевидение без дополнительных проводов для трансляции звука. Длина кабеля зависит от материала изготовления: CAT 5 или 6 транслирует сигнал на расстояние до 50 м, коаксиальный – до 90 м, оптоволоконный – более 100 м.

Ремонт телевизоров на 30% ниже

чем в сервисных центрах у дома

Заказать ремонт

Сферы применения

Внешне HDMI кабель – провод с двумя прямоугольными разъемами по краям. Их размер зависит от типа интерфейса. Чаще всего сторона, которая подключается к ПК или ТВ больше, чем вход для цифровой приставки или DVD.

К основным сферам применения HDMI кабеля в отличие от дисплейного порта относят:

1. Подключение цифрового телевидения через ресивер, спутниковую приставку.
2. Подключение персонального компьютера, ноутбука к ТВ.
3. Соединение монитора и системного блока.
4. Присоединение игровой консоли, музыкального центра, домашнего кинотеатра к ТВ.

При наличии USB-переходника через HDMI интерфейс можно подключить смартфон или планшетное устройство к монитору ПК или телевизору.

Количество подключаемых устройств

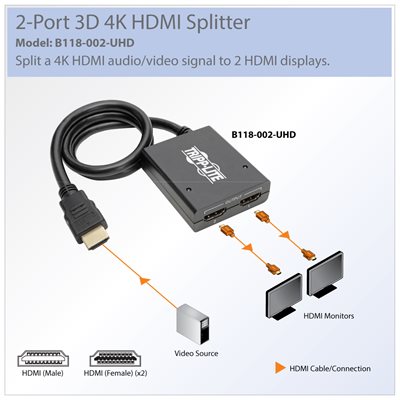

Каждый HDMI проводник передает только один видеопоток, один аудио. Поэтому и подключить можно только одно устройство к другому. Это подходит для соединения цифровой приставки и ТВ. Но вот для игровых модулей, где применяется сразу несколько дисплеев, лучше выбрать дисплейный порт.

Нужен ли вам DisplayPort?

Как мы уже говорили ранее, стандарт HDMI распространен повсеместно. Этот интерфейс присутствует практически на любой телевизионной панели, им будет оснащен каждый потребительский компьютерный монитор. Также наверняка вы можете обнаружить его на большинстве встраиваемых видеокарт, на ноутбуках, системных блоках сборных компьютеров и в каждом моноблоке.

А вот мониторы, десктопы и моноблоки уже более высокого уровня дополнительно к HDMI, будут оснащены разъемами DisplayPort. Что же касается ноутбуков — они, конечно, испытывают некоторый дефицит пространства для размещения разъемов. Однако более дорогие бизнес-ориентированные модели также обязательно будут оборудованы интерфейсом DisplayPort.

Если вы планируете использовать свой ноутбук с отдельно стоящим монитором, вы не будете сожалеть о небольшой переплате за модель, снабженную разъемом DisplayPort. Способность поддерживать несколько дисплеев одновременно и возможность подключать через недорогие переходники практически любой тип монитора дает значительно больше гибкости, чем может предложить один только HDMI.

Разработка и специфика дисплейного порта

Display port – новый стандарт видеоинтерфейса, администрируемый ассоциацией стандартов видеоэлектроники VESA. AV-интерфейс нового поколения создан для графических процессоров и дисплеев. Последняя версия протокола подключения – 1.4а.

Изначально этот кабель создавался исключительно для работы с персональным компьютером. Он обеспечивал высокую продуктивность и скорость передачи видео, звука, необходимую для большинства современных игр.

С развитием цифрового телевидения и смены стандартов изображения VGA, DVI, FPD-Link на 4K дисплейный порт стал применяться для подключения ТВ. Выходит, что Displayport это аналог HDMI, но с повышенной пропускной способностью и лучшим качеством передачи изображения и видео.

Особенности применения

Главное отличие Displayport от HDMI – возможность настраивать пропускную способность. Через такой интерфейс легко подключить несколько устройств параллельно, при этом качество передачи данных не упадет.

Применяют дисплей порт чаще всего в следующих случаях:

• Подключение компьютера к цифровому телевизору;
• Соединение ТВ и системы домашнего кинотеатра;
• Подключение к ПК до 4 мониторов одновременно.

Интерфейс дисплей порта позволяет поддерживать от 1 до 4 линий передачи информации с предельной скоростью на 1,62 или 2, 7 Гбит в секунду. Он отправляет и звук, и картинку. Обеспечивает двусторонний обмен данными, происходящий одновременно. Дополнительно он может оснащаться системой защиты от копирования, разработанной брендом Philips под названием DisplayPort Contene Protection.

Разновидности кабеля

Стандартный протокол дисплейного порта только один. Современная версия – 1.3. она обеспечивает достаточно мощности для передачи видео с разрешением до 3840х2160 пикселей и частотой обновления до 60 Гц. Кабель поддерживает все типы шифрования, включая 3D форматы видеофайлов.

Дисплей кабель способен отправлять многоканальный цифровой звук. И служить проводником для интернета – передача данных по Ethernet. Он также поддерживает все виды технологии Audio Return Channel.

При этом display port может различаться по типу разъема. Так выделяют 3 версии интерфейсов подключения:

• Полноразмерный. Применяется для видеокарт и мониторов.
• Мини для подключения ноутбуков.
• Микро – для смартфонов и планшетов.

До выхода новой версии интерфейса было еще 4 формата, которые обладали пропускной способностью от 8,64 до 25,92 Гб/сек. И обновлялись со скоростью от 75 до 240 Гц. Разрешение современного протокола зависит от длины кабеля. Чтобы насладиться всеми красками Full HD лучше выбрать вариант до 3 м. Предельная длина дисплей порта – 15 метров.

Сколько мониторов можно подключить через display port

Без потери качества дисплей порт версии 1.3 может поддерживать до 4 мониторов одновременно. При этом сохраняется его технические параметры:

• Скорость обмена информации до 26 Гбит в сек;
• Полнофункциональная поддержка 8К разрешения;
• Работа с HDR10 и DSC 1. 2;
• Предельная скорость смены кадров (частотность) – 240 Гц;
• Способность передачи видео в формате 3840х2160 пикселей.

Все это позволяет наслаждаться красками полнометражных фильмов, смотреть 3D кино и играть в самые скоростные компьютерные игры, требующие высоких параметров от видеокарт и процессоров.

Достоинства и недостатки дисплейного порта

В сравнении технических параметров HDMI vs Displayport выигрывает второй вариант. Благодаря пропускной способности, высокой скорости обновления и передачи данных, дисплей порт позволяет просматривать полноразмерные видео и играть в «тяжелые» по цветопередаче и действиям компьютерные игры.

К основным достоинствам Display Port относят:

• Наличие эффективного самоблокирующегося разъема;
• Низкий показатель электромагнитных помех, влияющих на качество передачи звука и видео;
• Надежное кодирование сведений и возможность подключения дополнительной защиты;
• Гибридное распределение доступной полосы пропуска аудио и видео;
• Поддержка дисплеев с предельным разрешением;
• Возможность передачи нескольких сигналов одновременно – можно подключать до 4 мониторов;
• Наличие высокоскоростного дополнительного канала;
• Простая установка и надежная фиксация разъема.

К недостаткам DP относят ограниченность кабеля по длине. А также небольшое количество современных устройств, которые уже оснащены разъемом для подключения такого провода. Простую бытовую технику подключить через дисплейпорт нельзя.

На что обращать внимание при покупке

Кабели DisplayPort совместимы со всеми устройствами, где предусмотрен соответствующий разъем. Единая схема подключения всех версий интерфейса DP позволила использовать любой формат сертификации для любой техники.

При выборе стоит обращать внимание на предельную скорость передачи информации. Протокол автоматически определяет 4 режима работы: HBR, RBR, HBR2, HBR3. Некоторые кабели поддерживают не все режимы.

После сертификации на кабельную продукцию наносится идентификатор. На маркировке указывается версия протокола. По ней можно определить, какой именно DP находится перед вами. И помните, что чем короче провод, тем выше скорость передачи данных.

Актуальность использования DP

DisplayPort – универсальный цифровой интерфейс, разработанный для улучшения качества передачи информации между современными устройствами. Он предназначен для соединения ПК и соответствующего монитора. Крупные компьютерные бренды и производители цифровых телевизоров серии Смарт уже запускают линейки с разъемом для подключения DP.

В перспективе, все больше оборудования, включая проекторы, DVD, цифровые приставки, будут поддерживать разрешение изображения 8 К. И именно в них будет вмонтирован вход для дисплей порта.

В чем ключевая разница между Displayport или HDMI

Сравним HDMI и DP кабель по основным характеристикам:

HDMI	Displayport
Разрешение и качество изображение	Интерфейс HDMI 2.0 поддерживает разрешение в 4К с частотой обновления до 60 Гц. Новая версия 2.1 справляется с форматом 4К при скорости обновления в 120 Гц и с разрешением 8К со скоростью 60 Гц.	Поддерживает более высокую частоту обновления изображения – до 120 Гц. Легко справляется с форматом в 4 и 8 К. Позволяет просматривать видео в самом высоком качестве без скачков, сбоев и других помех.
Качество передачи звука	Поддержка выборки 192 кГц, квантования на 24 бита и максимальное разрешение до 32 каналов в последних версиях.	Показатели звука идентичны с HDMI.
Предельная длина кабеля без потери качества звука и видео	Передача полной полосы пропускания на расстояние до 10 м.	Гарантия сохранения всех заявленных характеристик до 3 метров.
Пропускная способность	В версии 2.1 до 42,6 Гбит в секунду. В версии 2.0 – до 14,5 Гбит/сек.	Оба протокола 1.3 и 1.4 поддерживают пропускную способность на высоте в 25,92 Гбит/сек.

Итак, оба кабеля прекрасно передают звук, показывая одинаковые характеристики. Версия HDMI 2.1 сравнима по качеству передачи изображения с Dp. Но вот пропускная способность у всех вариантов Displayport намного выше – до 25,92 Гбит в секунду, чем у привычного HDMI 2.0.

Разъемы HDMI и DisplayPort и их размеры

Разъемы HDMI оснащены 19 контактами и чаще всего встречаются в трех размерах: тип А (стандартный), тип C (мини) и тип D (микро). Из них тип А распространен значительно более других.

Значительно более редко применяемый тип B имеет расширенный видеоканал для передачи изображения с разрешением свыше 1080p. Еще один вид разъема HDMI, тип E, используется для присоединения внешних устройств к автомобильным медиа-системам.

Большинство разъемов HDMI оборудовано фрикционным стопором, то есть плотно вставленный в гнездо штекер обеспечивает надежное соединение контактов. Однако некоторые производители разрабатывают свои собственные замки, чтобы провод нельзя было просто случайно выдернуть из гнезда. Такими замками, например, по очевидным причинам обязательно оснащаются разъемы типа Е.

Три типа разъемов HDMI, с которыми вы с наибольшей вероятностью сталкивались (слева направо): стандартный, мини, микро

У разъемов DisplayPort контактов 20, и они бывают двух размеров: DisplayPort и Mini DisplayPort (последний — это разъем, предпочтительный для планшета Microsoft Surface Pro). Занятно, что интерфейс контроллеров Thunderbolt от Intel сочетает в себе возможности Mini DisplayPort и вдобавок PCI Express data connections — впрочем, это уже за пределами темы нашей статьи.

Хотя большинство полноразмерных разъемов DisplayPort оснащены замковым механизмом, который не позволяет проводу выдернуться случайно, по официальной спецификации эта опция не считается обязательной.

Вы можете найти микро-разъем HDMI типа D на некоторых смартфонах и планшетах, но ни один изготовитель электроники, кроме Microsoft, не размещает даже Mini DisplayPort на своих портативных устройствах. Замок очень часто присутствует на полноразмерных разъемах DisplayPort, однако даже коннекторы HDMI типа А крайне редко бывают оснащены этой полезной штукой.

Сравнение HDMI vs DP

Итак, оба кабеля предназначены для передачи изображения, видео и звука. Разные версии HDMI способны поддерживать интернет-соединение. Все версии DP обладают высокой пропускной способностью со скоростью передачи информации до 25,92 Гбит в секунду.

Только дисплейный порт способен одновременно транслировать звук и изображение на 4 монитора. HDMI работает только с одним каналом. То есть с его помощью можно подключить один дисплей к одному ПК.

Длина DP значительно меньше, чем у HDMI. Для дальнего подключения качественного цифрового ТВ лучше выбрать привычный разъем. А вот для мониторов персонального компьютера, расположенных вблизи системного блока прекрасно подойдет дисплейный модуль.

Важно! Далеко не вся техника оборудована входом для DP. Только современные версии ПК, ноутбуков, мониторов, ТВ имеют такой вход. На это надо обращать внимание в первую очередь при выборе кабеля.

Сколько устройств можно подключить через HDMI и DisplayPort

Каждый кабель HDMI может одновременно передавать один видео поток и один аудио поток, чего хватает для поддержки только одного дисплея. Этого достаточно, если вы и подключаете всего один монитор или телевизионную панель, однако в наше время многие пользуются более чем одним монитором.

Один интерфейс DisplayPort способен поддерживать до четырех мониторов с разрешением 1920х1200 пикселей каждый, или же два монитора с разрешением 2560х1600 пикселей, при этом каждый дисплей будет получать собственный независимый видео и аудио поток. А поскольку некоторые GPU умеют поддерживать множественные интерфейсы DisplayPort, у вас есть возможность посадить на один шлейф до шести совместимых мониторов от одного источника.

Альтернатива подключения мониторов ПК

Приоритетом для игровых консолей и ПК с мощными мониторами является современный Displayport. На втором месте по качеству передачи звука и изображения стоит HDMI 2.1. В качестве альтернативы двум предложенным вариантам геймеры, программисты используют DVI разъем.

Порты такого типа все еще можно найти на большинстве видеокарт ПК. Их ценность в надежном соединении с применением двух винтов. DVI разъемы постепенно устаревают. Но они позволят поддерживать частоту до 144 Гц, разрешение до 1080р. Тогда как новые HDMI 1.4 такого позволить не могут.

Стандарт DVI до сих пор считается одним из лучших для игровых станций. Максимальное разрешение изображения до 2560 на 1600 пикселей при скорости обновления в 60 Гц. Так, с их помощью легко подключить мониторы, чье качество достигает 1440р.

Современные DVI передают аналоговые и цифровые сигналы. То есть на рынке представлены одноканальные и двухканальные варианты кабелей. Модель с двумя каналами и цифровой передачей данных намного популярнее. Она не ограничивает, как аналог, качество до 1920 на 1200 пикселей.

Краткая история двух интерфейсов

Стандарт HDMI (High Definition Multimedia Interface — интерфейс мультимедиа высокого разрешения) появился на свет в 2002 году как плод сотрудничества именитых гигантов потребительской электроники, включая Panasonic, Philips, Silicon Image, Sony и Toshiba. Сегодня эту разработку целиком контролирует HDMI Licensing, в свою очередь, находящаяся в полной собственности дочернего предприятия компании Silicon Image. Производители электроники обязаны платить роялти за использование разъема HDMI в своих устройствах.

Спецификация DisplayPort была разработана и до сих пор остается под контролем Video Electronics Standards Association (VESA), внушительного консорциума множества производителей, начиная с AMD и заканчивая ZIPS Corporation. DisplayPort дебютировал в 2006 году как часть попытки вытеснения гораздо более старых стандартов VGA (Video Graphics Array, аналогового интерфейса, впервые появившегося в 1987 году) и DVI (Digital Video Interface, год рождения — 1999-й), ранее использовавшихся в компьютерных мониторах. DisplayPort не облагается роялти.

Использование адаптеров или переходников

Любой адаптер снижает качество передачи изображения и скорость отправки данных. Целесообразно применять переходники с одних на другие разъемы, если других вариантов соединения не предусмотрено. К примеру, если выбрать некачественный адаптер Dp при передачи видеосигнала появляется ошибка HDCP, мерцание изображения или полная потеря картинки.

Для дисплейпортов предусмотрены 2 вида адаптеров: пассивные и активные. Только второй вариант при соединении ПК и одного экрана обеспечивает полную поддержку дисплейных конфигураций. Для подключения более 2 мониторов за один раз лучше применять пассивные адаптеры.

Переходники для HDMI в современных ТВ и ноутбуках не требуются. Чаще всего такой разъем уже предусмотрен в базовой комплектации техники. Это упрощает подключение и позволяет наслаждаться полным качеством цифрового звука и картинки.

Сферы применения Display Port кабеля

Технология, которую разработчики решили использовать в DP-кабелях, оптимально подходит для связки ПК-монитор. Интерфейс VGA уже давно устарел, а HDMI с точки зрения производителей кабелей имеет серьезный недостаток — приходится платить лицензионные отчисления. Отсюда актуальность технологии DisplayPort. Интерфейс пригодится, если нужно:

• Обеспечить передачу сигнала на два монитора.
• Подсоединить устройство с интерфейсом VGA к ноутбуку (понадобится переходник). DP-кабель станет удачным решением при подключении проектора или старенького дисплея в качестве кухонного телевизора.

Ответ на вопрос, что лучше HDMI или полноразмерный дисплей порт, порой зависит от особенностей использования шнура. Выбор в пользу последнего может быть обусловлен наличием защелки.

Подключаем 2 монитора к ПК: Как подсоединить 2 монитора к ПК + настройка и софт для работы с двумя мониторами

Как выбрать подходящий кабель

Для разрешения до 1440р достаточно DVI кабеля. Он отличается доступной ценой. И вариативностью длины подключения. Во всех остальных случаях необходимо обращать внимание на следующие характеристики:

1. Наличие входов под разные разъемы в телевизоре, мониторе. Если есть вход для DP и расстояние подключения менее 3 м, лучше выбрать его.
2. Требуемое качество вещания. 4К – может передавать HDMI 2.0 и 2.1. Разрешение в 8К лучше транслировать через Displayport.
3. Дальность подключения приборов. До 10 м справится только HDMI. DP рассчитан только на близкое соединение техники.
4. Необходимая скорость передачи информации. Для высокоскоростной передачи с частотой до 120 Гц лучше подходит дисплейпорт.
5. Количество подключаемых мониторов. HDMI может подключить только один прибор. DP справляется с 4 мониторами без потери качества звука, изображения и скорости отправки данных.

Для цифрового телевидения достаточно современной версии HDMI 2.0 или 2.1. А вот для игр и мощных мониторов лучше всего выбирать дисплей порт. Старые версии техники, поддерживающие разъем DVI, где не требуется формат 3D или Full HD, можно оснастить «родным» цифровым DVI-кабелем.

Теперь вы знаете все особенности HDMI кабеля и Displayport. Понимаете, в каких ситуациях лучше выбирать второй вариант. И когда требуется стандартный кабель. И помните, главное обращать внимание на стандартные разъемы, которые установлены в самом компьютере, мониторе или ТВ.

Нашли ошибку? Выделите ее и нажмите ctrl+enter

• 100

Виды Display Port кабеля

По аналогии с HDMI стоит различать разновидности DP-разъемов и кабелей. К первой категории относятся спецификации от 1.0 до 2.0. Максимальная скорость интерфейса 2.0 — 77 Гбит/с. Однако в отличие от HDMI последний DisplayPort пока в диковинку.

В сертификации DP-кабелей разобраться проще: названия не менялись несколько раз, как в случае HDMI. Стандарты шнуров:

• Кабель RBR работает на пониженной скорости. Подходит для передачи картинки 1080р.
• Стандарты HBR, HBR2, HBR3. Вторая и третья версии тянут 4К.
• Стандарты UHBR 10-20. Последний подходит для 8К.

По размеру разъемы делятся на 2 группы: полноразмерные и минидисплейпорты. Первые имеют ширину 16,1 мм, вторые — 7,5 мм. DP-кабели с миниразъемом не могут комплектоваться механической защелкой. В этом они уступают шнурам с полноразмерными коннекторами.

В продолжение кабельной тематики: Что такое usb type с: какие 3 преимущества оценят пользователи после внедрения Usb4

Display Port

и HDMI — в чем разница и что лучше?

В настоящее время среднестатистическому потребителю доступно более шести типов видеопортов.

Безусловно, самыми популярными из них являются DisplayPort и HDMI. Хотя большинство из нас не заметит разницы между видеопотоками из этих портов, между ними есть некоторые видимые различия.

Играете ли вы, смотрите фильмы или работаете, один из этих двух портов лучше всего подходит для ваших нужд. Читайте дальше, чтобы узнать, какой из них.

Что такое HDMI и DisplayPort?

И HDMI, и DisplayPort являются более новыми стандартами передачи видео. Хотя HDMI был впервые изобретен в 2002 году, DisplayPort появился позже, в 2006 году. Оба они являются цифровыми стандартами.

Хотя оба эти стандарта имеют одну и ту же цель, то есть передачу видео высокой четкости на ваши устройства отображения, между ними есть несколько существенных отличий.

В чем разница между HDMI и DisplayPort?

Прежде чем перейти к техническим аспектам, наиболее заметным различием между этими стандартами является цель, для которой они были созданы.

HDMI впервые начал использоваться в 2003 году популярными производителями домашних развлекательных систем, такими как Sony, Phillips и т. д. Их целью были приложения для работы с изображениями и видео. Вот почему HDMI чаще всего используется в домашних телевизорах, проекторах и мониторах.

С другой стороны,

DisplayPort был создан в 2006 году, чтобы вытеснить гораздо более старые стандарты VGA и DVI. Можно с уверенностью сказать, что DisplayPort был создан для компьютерных дисплеев и ИТ-оборудования.

Связано: Объяснение типов видеокабелей: различия между портами VGA, DVI и HDMI

DisplayPort и HDMI — кабели и разъемы

В настоящее время разъемы HDMI имеют 19-контактную конфигурацию и обычно доступны в трех вариантах:

1. Тип A: Стандартный разъем HDMI, наиболее часто используемый в телевизорах, проекторах и мониторах.
2. Тип C: Этот 19-контактный разъем, также называемый Mini HDMI, используется в планшетах и ​​компактных ноутбуках.
3. Тип D: Не так распространен, как два других, но Micro HDMI используется в смартфонах для экономии места.

Есть два других типа разъемов HDMI, а именно тип B и тип E, но они редко используются и не подходят для среднего потребителя.

Разъем типа B имеет 29 контактов и поддерживает двухканальные приложения. Разъемы HDMI типа E имеют механизм блокировки, который предотвращает их выскальзывание при сильной вибрации.

Кабели HDMI обычно довольно короткие. Для этого есть несколько причин, но большинство из них связано со сценариями использования. Кабели HDMI используются в домашних телевизорах и мониторах, а устройства, передающие видеопоток, находятся в непосредственной близости.

Кроме того, перед покупкой вы можете подумать, обеспечивают ли золотые кабели HDMI лучшее качество.

DisplayPort использует 20-контактный разъем. Они могут быть двух типов:

1. Полноразмерный разъем DisplayPort: В настоящее время это наиболее распространенный разъем DisplayPort. Он содержит двадцать контактов и обычно встречается на мониторах компьютеров.
2. Разъем Mini DisplayPort: Этот разъем является детищем Apple, которая впервые использовала его в своих Macbook Pro, Macbook Air и Cinema Display 2008 года. Он имеет двадцать контактов. Сегодня большинство ноутбуков высокого класса оснащены портом Thunderbolt, который представляет собой всего лишь специализированный тип Mini DisplayPort, поддерживающий более высокие скорости и пропускную способность.

На расстоянии до 2 метров пассивный медный кабель DisplayPort может легко передавать сигналы 4k. Но по мере увеличения расстояния эта емкость пропорционально падает.

При расстоянии до 15 метров пассивный медный кабель может передавать только видео 1080p. Но, если в рассматриваемом DP-кабеле используется активная медь, видео с разрешением 2560×1600 можно передавать на расстояние до 20 метров.

DisplayPort и HDMI — разрешение и пропускная способность

Видеопорты постоянно обновляются, и каждая новая версия поддерживает более высокие разрешения. Пользователи должны выбирать свой дисплей в зависимости от того, поддерживает ли он последнюю версию стандарта.

Версии DisplayPort

Различные версии DisplayPort и их поддерживаемое разрешение и пропускная способность указаны ниже:

1. 1. 0–1.1a: Самая ранняя версия DisplayPort поддерживает максимальную пропускную способность 10,8 Гбит/с и может передавать 1080p видео при 144 Гц и 4k при 30 Гц .
2. 1.2–1.2a: Наиболее широко используемая версия DisplayPort, версия 1.2, была выпущена в 2010 году. Благодаря пропускной способности 17,28 Гбит/с это значительное улучшение по сравнению с предыдущей версией. Более высокая пропускная способность позволяет пользователям передавать видео
   1080p с частотой 240 Гц и 4k с частотой 75 Гц .
3. 1.3: DisplayPort 1.3, выпущенный в 2014 году, поддерживает пропускную способность 25,92 Гбит/с , что достаточно для вывода 1080p при 360 Гц , 4k при 120 Гц и 9 0 30 30 8k при . В версии 1.3 появилась возможность передавать видеопоток 8k через DisplayPort.
4. 1.4–1.4a: DisplayPort 1.4 имеет ту же пропускную способность, что и версия 1.3, но с использованием скорости передачи Display Stream Compression (DSC) и HBR3 он может поддерживать 8k при 0031 и 4k при 120 Гц .
5. 2: DisplayPort 2 эффективно утроит максимальную пропускную способность с 25,92 Гбит/с до 77,37 Гбит/с . Это означает, что DP 2.0 может передавать 4k при 240 Гц и 8k при 85 Гц .

Версии HDMI

Существует несколько версий стандарта HDMI, в том числе:

1. 1.0–1.2a:  Самая первая версия HDMI была выпущена в 2001 году и имела пропускную способность  3,96 Гбит/с . Это позволило передавать 1080p видеопотоков с частотой 60 Гц . Версия 1.1 сохранила те же характеристики, но с добавленной поддержкой DVD Audio. В HDMI 1.2 и 1.2a добавлена ​​поддержка One Bit Audio и полностью специфицированный Consumer Electronic Control (CEC).
2. 1.3–1.4b: Версия 1.3 увеличила максимальную пропускную способность до 8.16   Гбит/с . Та же пропускная способность   сохранялась до версии 1.4b 9.0031 . Благодаря расширенной полосе пропускания версии 1.3–1.4b могли передавать 1080p при 144 Гц , 1440p при 75 Гц и 1,903 4k при 30031 Гц.
3. 2.0–2.0b: HDMI 2.0 продавался как HDMI UHD. Полоса пропускания видео была увеличена до 14,4 Гбит/с , что позволило кабелю эффективно передавать 1080p с частотой 144 Гц. HDMI 2. 0a расширил поддержку HDR, а 2.0b улучшил ее еще больше.
4. 2.1: HDMI 2.1 был выпущен в 2017 году и позволял передавать видео 4k и 8k с частотой 120 Гц . Все это стало возможным благодаря максимальной пропускной способности видео 48 Гбит/с .

Связано: Что такое обратный аудиоканал (ARC)?

Какой стандарт следует использовать?

В настоящее время разница между HDMI и DisplayPort в отношении качества изображения практически отсутствует. Но такие функции, как Audio Return Channel (ARC) на HDMI, могут подтолкнуть некоторых пользователей к его использованию.

HDMI также отлично подходит для обеспечения хорошего игрового процесса. Пользователи также могут разделить сигнал HDMI на несколько дисплеев, но это требует некоторой работы.

Тем не менее, для действительно захватывающих игр в самых высоких разрешениях вам лучше использовать DisplayPort 1. 4. Но если вы планируете подключить компьютер к телевизору, HDMI 2.1 — ваш лучший друг.

В общем, если вы используете телевизор, то HDMI — ваш лучший друг. В остальном DisplayPort является золотым стандартом, когда речь идет о чистых играх.

DisplayPort и HDMI: сравнение двух аудио/видео интерфейсов

DisplayPort и HDMI — это два основных разъема дисплея, представленных сегодня на рынке. Между ними двумя, они заменили старые технологии, такие как DVI и VGA, и они соединяют практически любое популярное устройство отображения под солнцем.

Как они выглядят?

На первый взгляд, вы можете предположить, что единственное заметное различие между DisplayPort и HDMI — это небольшой клин, который они, возможно, забыли обрезать от DisplayPort, чтобы он напоминал HDMI Type A. Но на самом деле их больше, чем кажется на первый взгляд.

Реклама – Продолжить чтение ниже

Удлинительный кабель HDMI (Изображение предоставлено: www. silicon.pk)

HDMI имеет уникальную форму, напоминающую перевернутый купол. Все версии HDMI имеют одинаковый кабель и разъем. Более 1700 компаний используют HDMI для своих устройств.

Удлинительный кабель DisplayPort (Изображение предоставлено stockinthechannel.com)

DisplayPort выглядит как нечто среднее между наполовину USB Type A и наполовину HDMI. Как и HDMI, DisplayPort заменил DVI, VGA, RGB Component и SCART.

Application

Будучи более популярным из двух, HDMI претендует на превосходство над DisplayPort в этом отношении. HDMI может передавать сжатые и несжатые видео- и аудиоданные со всех устройств, совместимых с HDMI, на телевизоры и другие мониторы. Это стандарт де-факто для подключения ПК, проекторов, декодеров телевизионных приставок, медиаплееров, игровых консолей, смартфонов, видеокамер, камер и даже в автомобильной промышленности.

DisplayPort 9Приложение 0031 не так широко распространено, но оно пользуется популярностью, особенно в игровом сообществе. Он в основном используется в устройствах, связанных с играми (ПК, игровые мониторы, видеокарты).

Более того, с появлением USB Type C все стало еще интереснее. Некоторые ноутбуки с портами USB Type C, которые поддерживают Thunderbolt 3, также имеют DisplayPort под капотом, что увеличивает его охват и актуальность, особенно с учетом того, насколько быстрым он может быть.

Родственные : Как выбрать между видеодисплеями HDMI, VGA, DVI, Thunderbolt и DisplayPort(DP)

Реклама — продолжить чтение ниже

DisplayPort и HDMI: разъемы

HDMI не производит универсального решения.

HDMI : Как более популярный из двух, HDMI имеет в общей сложности 5 вариантов (тип A, B, C, D и E), из которых только 3 обычно используются. HDMI Type A, пожалуй, чаще всего используется в телевизорах, ноутбуках, проекторах, декодерах телевизионных приставок и некоторых других устройствах.

Типы разъемов HDMI (Изображение предоставлено Wikipedia. com)

Другой тип разъема HDMI — это мини-HDMI меньшего размера, чем тип A, который был представлен в HDMI 1.3. Обычно вы найдете его с портативными устройствами, такими как фотоаппараты и видеокамеры. Что касается HDMI Type D, то он аналогичен Micro-USB Type A, только немного больше (но самый маленький HDMI). Вы найдете его в некоторых планшетах, таких как Microsoft Surface и Acer Iconia Tab A500

Связано: Руководство для начинающих по HDMI: функции, характеристики, скорости и даты выпуска

HDMI Type B с двухканальным DVI-D был мертворожденным, устаревшим с введением HDMI 1.3, тогда как Type E используется в автомобильной промышленности для подключения потребительских кабелей к вашему автомобилю.

DisplayPort: В отличие от HDMI, кабели DisplayPort имеют либо полноразмерный разъем, либо мини-разъем, известный как Mini DisplayPort. Несмотря на то, что эти разъемы различаются по размеру, их возможности остаются неизменными.

В 2011 году Apple и Intel представили Thunderbolt, преемника Mini DisplayPort, хотя и с тем же физическим разъемом. Порты USB Type C, поддерживающие Thunderbolt 3, также работают как DisplayPort под капотом.

DisplayPort и HDMI: возможности

Одно явное преимущество, которое есть у DisplayPort и HDMI, заключается в возможности передачи аудио и видео по одному единственному кабелю. Если у вас есть опыт работы с банановыми соединителями (банановыми контактами), вы понимаете, о чем я. Тем не менее, и DisplayPort, и HDMI имеют различные возможности, которые отличают их друг от друга.

Высокоскоростные кабели HDMI 1.4 поддерживают видеовыход 1080, 4K, 3D со скоростью 30 кадров в секунду. Пропускная способность достигает 10,2 Гбит/с. Высокоскоростной кабель HDMI с Ethernet добавляет данные в сумку. Когда вы переходите на HDMI 2.0, вы получаете максимальную пропускную способность 18,0 Гбит/с. Это может комфортно обрабатывать видео 4K со скоростью 60 кадров в секунду.
