Беспроводной дистанционный выключатель: Беспроводной дистанционный выключатель света, устройство, принцип работы, как подключить, схема

Содержание

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ ПО УСТАНОВКЕ, ПОДКЛЮЧЕНИЮ И НАСТРОЙКЕ БЕСПРОВОДНЫХ ВЫКЛЮЧАТЕЛЕЙ

В этой статье мы делимся ответами на конкретные вопросы, возникающие при непосредственной установке и использовании дистанционных беспроводных выключателей. Данный раздел постоянно пополняется.



Общие принципы работы дистанционного беспроводного выключателя

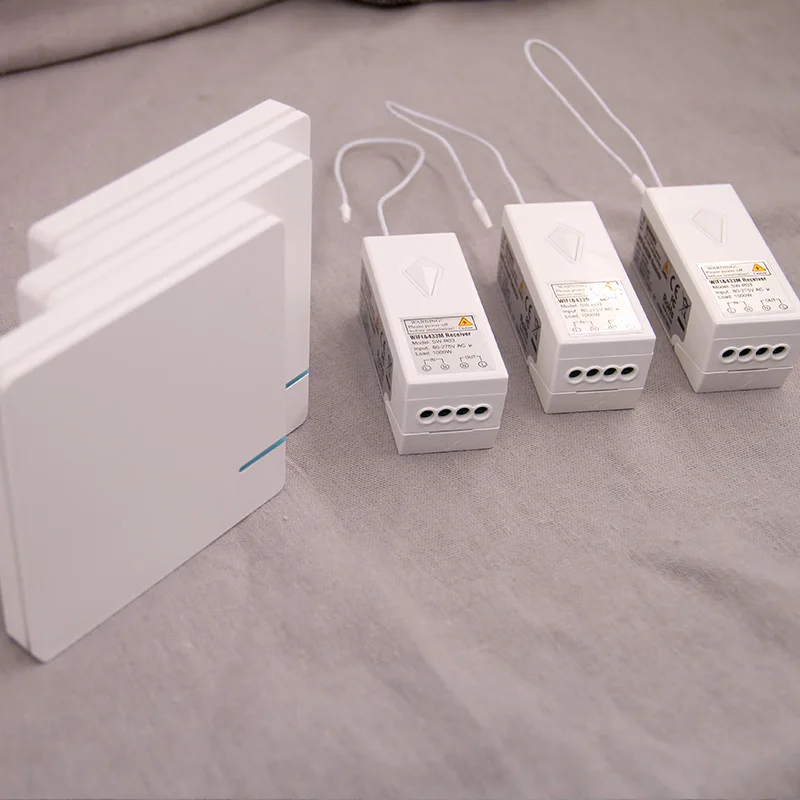

Каждый светильник или группа светильников подключаются через блоки (реле) управления, которое по сигналу от дистанционного выключателя включает или выключает свет.



Используя дистанционные выключатели вы сможете быстро решить массу задач по освещению без прокладки дополнительной электропроводки:



  1. подключить подсветкку мебели в гостинной или кухне

  2. поставить дополнительный выключатель в коридор

  3. переставить выключатель в удобное место

  4. сделать включение света из нескольких мест

  5. объединить для включения с одного выключателя светильники в разных помещениях (интерьерная подсветка)

  6. поставить выключатель бра, торшера, прикроватного светильника





1.

Если в квартире будет несколько выключателей, не будут ли они мешать друг другу?

Каждый выключатель имеет уникальный код, который при установке прописывается в реле. Для этого реле переводится в режим обучения (кнопка на реле) и нажимается клавиша выключателя. Реле работает только по кодам выключателей, которые в его памяти.



2. Не будет ли создавать помеху роутер или радиоприемник?

Сигнал работы выключателей не пересекается с роутерами и радиоприениками. Кроме того, сигнал передается только в момент нажатия на клавишу выключателя и сразу прекращается после отпускания. Радиофон от выключателей отсутствует.



3. Не нужно ли будет обеспечить прямую видимость на больших расстояниях, например банкетный зал?

Выключатели стабильно работают на прямой видимости до 100-150 метров. На работу выключателей влияют глухие стены без проемов. В помещении могут работать через бетонное перекрытие, расстояние сокращается до 15-20 метров.



4. Можно ли подключиться к уже смонтированным светильникам?

Да, вы можете устанавливать реле для уже смонтированных светильников. Это может быть цоколь, распаечная коробка, место за фальш-потолком.



5. Есть ли схема работы в режиме проходных выключателей?

Да, после подключения светильников через реле управления Вы можете настроить включение с 8-и выключателей, пультов или их комбинации.

Подробнее>>



6. Можно ли устанавливать выключатели на улице или во влажных помещениях?

Да, дистанционный выключатель влагозащищенный может быть установлен “под открытым небом”. Подключение светильника через реле управления должно быть выполнено в герметичной распаечной коробке.



7. Работают ли выключатели в неотапливаемых помещениях и при отрицательной температуре?

Выключатели работают при отрицательных температурах и могут устанавливаться как в помещении, так и на улице.



8. Где нужно устанавливать реле управления светильником?

Реле может быть установлено в цоколь люстры, распаечную коробку, подрозетник или место за натяжным потолком. Также его можно расположить в электрощите.



9. Можно ли подключить несколько светильников через один блок или на каждый нужно отдельное реле?

Вы можете подключить группу светильников, которые будут включаться и выключаясь одновременно, через один блок управления. Необходимо соблюсти ограничения по максимальной мощности блока. Смотрите инструкцию.



10. Я не могу подключить светильники через один блок, но мне надо чтобы они включались вместе. Что делать?



Вам необходимо подключить каждый светильник через свой блок управления и настроить на работу с одной и той же клавиши выключателя. Если необходимо сделать проходную схему включения, то сначала оба реле настраиваются на первый выключатель, затем оба реле настраиваются на второй выключатель.



11. Можно ли комбинировать работу дистанционного и обыкновенного выключателя?

Да, для этого реле управления переводится в режим автоматического включения после подачи на него питания. Вы сможете включить свет обыкновенным выключателем и затем выключить дистанционным. Необходимо учитывать, что при выключении обыкновенного выключателя дистанционный перестает работать.

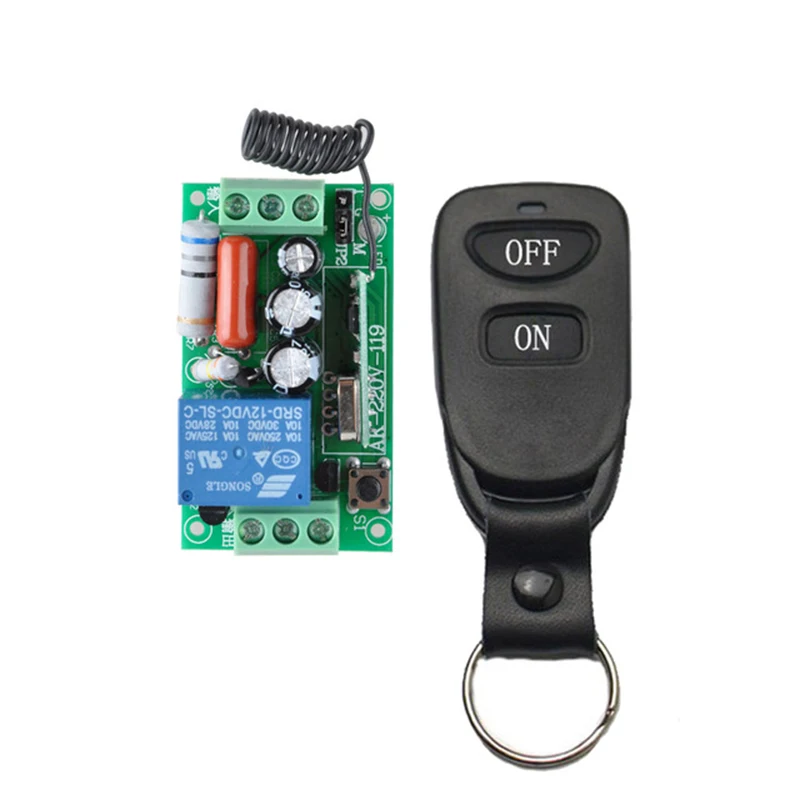

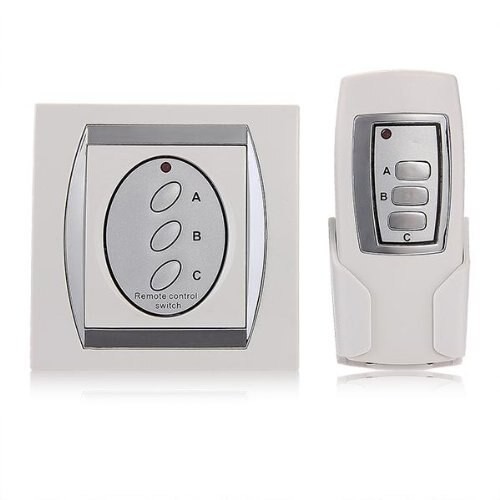

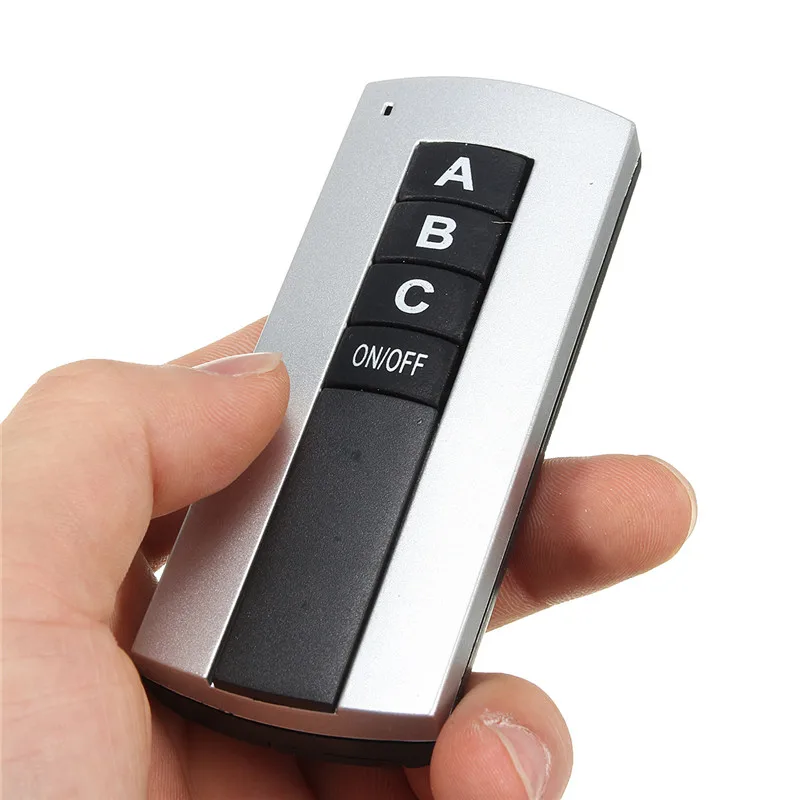

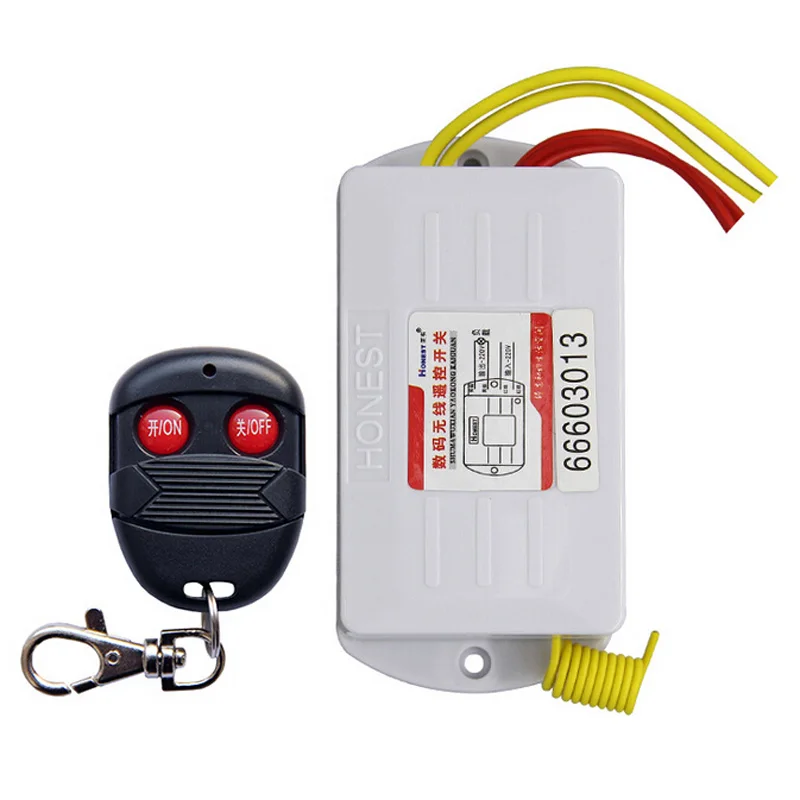

12. Можно ли добавить к выключателю пульт, чтобы носить его с собой?

Да, Вы можете настроить реле управления на включение с беспроводного выключателя и пульта. После этого будет можно включить свет с выключателя и выключить с пульта, и наоборот.

Подробнее>>



13. Какие еще электроприборы можно включать с дистанционных выключателей?

Кроме освещения, с дистанционных выключателей можно включать любые электроприборы — обогреватели, вентиляторы, насосы, электродвигатели и многоие другие. Необходимо соблюдать ограничение по мощности.



14. Как включать с беспроводного выключателя или пульта электроприбор мощностью больше 1000Вт?

Для включения нагрузки высокой мощности необходимо использовать магнитный пускатель или контактор. В этом случае реле управления устанавливается в управляющую цеть магнитного пускателя (котактора) и управляет его работой. Коммутацию нагрузки осуществляет магнитный пускатель (контактор).

Подробнее>>



15. Как часто надо менять батарейки в беспроводном выключателе или пульте?

В средне ресурс работы батарейки в дистанционном выключателе около трех лет.



16. Что такое кинетические выключатели без батареек?

Кинетический выключатель это дистанционный выключатель, в который установлен микрогенератор, преобразующий механическую энергию нажатия на клавишу в электрический ток. Это позволяет избавиться от необходимости замены батареек.

Подробнее>>



17. Как включать свет с выключателя и со смартфона?

Для этого необходимо использовать реле управления с функцией подключения к сети Интернет через WiFi. Такое реле позволяет управлять освещением или розеткой с дистанционного выключателя, пульта или смартфона (планшета).

Подробнее>>



18. Можно ли сделать розетку с включением с пульта или беспроводного выключателя?

Да, подключить розетку через реле управления и используйте для включения беспроводной выключатель, пульт или смартфон. Соблюдайте ограничение мощности.



19. Можно ли установить беспроводной выключатель в детской комнате, насколько это безопасно?

Да, это безопасно. Беспроводной выключатель избавит детскую от лишних точек с электропроводкой. Радиофон от выключателя полностью отсутствует. Сигнал передается только в момент нажатия на клавишу и прекращается сразу после отпускания.



20. Для каких светильников подходят дистанционные выключатели?

Дистанционные выключатели подходят для любых типов светильников 220В.



21. Мне надо подключить несколько светильников в разных местах и включать с одного выключателя. Это возможно?

Возможно, подключите светильники через реле управления и каждое настройте на нужную кнопку выключателя. Тогда при нажатии на эту кнопку, все реле будут одновременно включаться и выключаться.



22. Возможно ли включать светильник из нескольких мест, с нескольких выключателей?

Да, несколько беспроводных выключателей могут работать как проходные выключатели.   Подключите светильник через реле и переводя реле в режим обучения, настройте все выключатели. После того как коды нужных выключателей попадут в память реле Вы сможете управлять его работой из нескольких мест по принципу проходных выключателей.

Подробнее>>



23. Как заменить обычный выключатель на беспроводной?

Подключите светильник через блок управления (радиореле). Снимите обычный выключатель и с помощью клеммников соедините провода, так чтобы питание постоянно подавалось на светильник. Закройте место старого выключателя декоративной панелью. Установите новый беспроводной в нужном месте на двусторонний скотч или саморезы.

Подробнее>>



24. Какая минимальная нагрузка (мощность светильника) для номальной работы беспроводного радиореле?

Ограничений на минимальную нагрузку нет. Как пример, реле нормально работают с одним точечным светильником мощьностью 3Вт.



25. Как подключить подсветку мебели, шкафов и торцевую подсветку стеклянных полок?

При подключении мебельной подсветки воспользуйтесь комплектом беспроводного выключателя с реле. Важно учитывать, что реле управляет нагрузкой 220В, поэтому его надо устанавливать до адаптера питания, который обеспечивает питание светильников.

Подробнее>>



26. Как подключить вытяжной вентилятор на отдельный выключатель?

В месте подключения вентилятора установите реле. Для этого вход реле подключите к питанию 220В, а к выходу реле подключите вытяжной вентилятор. Реле будет включать и выключать вентилятор по сигналу с беспроводного выключателя, который можно установить в удобном месте.

Подробнее>>



27. Как подключить дополнительный проходной выключатель к уже установленному выключателю?

Подключите светильник через блок управления (радиореле). Снимите обычный выключатель и с помощью клеммников соедините провода, так чтобы питание постоянно подавалось на светильник. Закройте место старого выключателя декоративной панелью. Установите нужное количество беспроводных выключателей там, где это необходимо. Количество беспроводных выключателей определяется памятью реле, обычно это 8-10 штук.

Подробнее>>



28. Как я могу использовать радиореле с диммером? Допустим диммер проводной и установлен на стене, что будет, если я подключу реле после диммера? Будет ли запоминаться настройки диммера?



Если установить реле после диммера, то оно будет включать и отключать свет, яркость при этом будет определяться положением диммера. Если диммер полностью выключить, то реле работать перестанет, так как на него перестанет подаваться электрический ток.



29. Какие типовые задачи позволяют решить беспроводные выключатели?

Установить новый выключатель за 20 минут

Подключите светильник через радиореле. Установите беспроводной выключатель в удобном месте. Идеальное решение для шкафа-купе, кухни, подсветки мебели или при замене однорожковой люстры на двух или трехрожковую.

Переставить выключатель на другое место

Снимите старый выключатель и соедините питающий провод и провод от светильника. Подключите светильник через радиореле. Установите беспроводной выключатель в удобном месте.

Заменить старый выключатель

Замена старых выключателей с установкой новых в удобном месте займет совсем немного времени. Просто подключите светильники через радиореле, а выключатели установите на двусторонний скотч или небольшие саморезы. Места установки старых выключателей можно закрыть декоративными панелями.

Установить проходные выключатели

Каждое радиореле запоминает несколько выключателей (от 8 до 10, зависит от серии). Это позволяет включать светильник, подключенный через радиореле, из нескольких мест в коридоре, на лестнице, спальне и в других случаях.

Поставить дополнительный к уже установленному выключателю

Беспроводной выключатель может работать в паре с механическим. При выборе проконсультируйтесь со специалистом.

Включать несколько светильников с одного выключателя

Один выключатель или пульт можно настроить на включение нескольких радиореле. Это позволит одновременно включать или выключать несколько групп освещения, в том числе расположенные в разных помещениях.

Сделать включение с пульта

Радиореле позволяет управлять освещением одновременно с выключателей и пультов. Подключите светильник через радиореле и включайте с пульта.

Сделать включение со смартфона

При выборе выключателя обратите внимание на то, чтобы радиореле имело функцию управления со смартфона. Тогда Вы сможете включать свет выключателем, а выключать со смартфона и наоборот.



30. Какой срок службы (ресурс работы) радиореле?

Ресурс работы радиореле зависит от степени загрузки контактов по мощности. Типовые радиореле, рассчитанные на рабочую нагрузку 1000Ватт обычно устанавливает реле на 10А-12А (2200Ватт). При таком запасе по мощности радиореле обеспечит продолжительную работу с количеством переключений свыше 500 тысяч.



В качестве подтверждения приводим зависимость ресурса работы от мощности нагрузки (см. рисунок).



При снижении мощности коммутации растет электрический ресурс реле: этим пользуются для повышения надежности работы реле



Согласно этому графику, типичному для реле с контактами на номинальный ток 10 А, можно без труда повысить электрический ресурс со 100 тысяч коммутаций при мощности 2,2 kVA (то есть при токе 10 А) до 1 миллиона коммутаций при токе 3 А (речь идет о работе с напряжением на нагрузке 220 VAC).



Также необходимо учитывать, что при подключении нагрузки имеющей емкостную или индуктивную состовляющие, такие как насосы, вентиляторы и прочее, пусковой ток (ток во время включения прибора) превышает ток рабочего режима. На следующем рисунке показана зависимость коммутируемой мощности от «косинуса фи», то есть разности фаз между током и напряжением в цепи нагрузки.



Индуктивные нагрузки сильно влияют на электрический ресурс мощных реле



31. Как защитить радиореле от короткого замыкания?

Чтобы во время короткого замыкания снизить вероятность перегорания радиореле испльзуйте предохранители. Достаточно приобрести держатель под предохранитель на провод и в него предохранитель на наминальную мощность радиореле.





Держатель под предохранитель на провод



Держатель под предохранитель должен быть установлен после радиореле на провод, по которому протекает «фаза».



Совет: так как при установке радиореле часто не обращают внимание к какому контакту подключается «фаза», а к какому «ноль», то мы рекомендуем ставить предохранители на оба провода после реле и перед нагрузкой. Это стоит буквально копейки, но избавляет от дорогостоящей замены радиореле.



32. Как сделать вентилятор с дистанционным управлением и плавной регулировкой хода?

Вы можете приобрести радиореле с функцией диммирования и кинетический беспроводной выключатель GRITT Space. Подключив вентилятор через такое радиореле Вы с помощью выключателя сможете регулировать скорость работы вентилятора.



33. Есть ли у беспроводных выключателей функция управления светом со смартфона, Яндекс.Станции и с помощью голосового помощника Алисы?

Если вы выбираете комплект беспроводного выключателя с реле, у которого есть WiFi, то у вас появляется возможностьуправления светом со смартфона, Яндекс.Станции и с помощью голосового помошника Алисы. В нашем магазине в характеристиках каждого реле и комплекта выключатель с реле указано наличие или отсутствие указанных функций.



Подробнее>>





Остались вопросы?



Вы можете задать все вопросы по материалам данной статьи и получить бесплатную консультацию:



Тел. : +7 (495) 151-00-74 доб. 101

Aqara Wireless Remote Switch h2

Русский (RU) | USD | Цены с НДС

Контакты

Аккаунт

Избранное

0 шт.

ЗАКАЗЫ, ОФОРМЛЕННЫЕ С 23.12.2022 ПО 01.01.2023, БУДУТ ОБРАБОТАНЫ ПОСЛЕ НОВОГО ГОДА

  • BATNA24
  • Коммутационные модули
  •   Aqara Wireless Remote Switch h2

КОД: WRS-R02 / EAN: 6970504215023

КОД: WRS-R02 / EAN: 6970504215023

27,22 USD без НДС (нетто)

НАЛИЧИЕ:

Wi-Fi: No

Беспроводная технология: ZigBee

Вкл/Выкл переключатель: Yes

Высота: 85.8

Показать больше параметров

Подписаться на рассылку новостей и получи 5USD* на покупки

Сохранить

* Предложение действительное для заказов от 50USD |Регламент|

Новые акции

Новые продукты

Скидки

О ПРОДУКТЕ

Беспроводной дистанционный выключатель Xiaomi Aqara h2

Новый беспроводной коммутатор Aqara с режимом «Quick Click».

В этом режиме доступно только 1 нажатие, но задержка активации уменьшена до 50 мс. Благодаря энергосберегающему протоколу Zigbee 3.0 выключатель может работать до 5 лет без необходимости замены батареек.

Простая настройка и эксплуатация

Беспроводные выключатели Aqara дистанционно управляют освещением и приборами. Вы можете легко выключить свет, даже когда ложитесь спать. Благодаря низкому энергопотреблению Zigbee 3.0 — беспроводной выключатель прослужит до 5 лет! Выключатель легко настраивается и управляется с помощью мобильного приложения Aqara Home для iOS и Android.

Основные характеристики

  • До 5 лет работы от одной батареи (батарея CR2450)
  • Беспроводное подключение к центрам умного дома Aqara с поддержкой Zigbee 3.0
  • Простая настройка в приложении Aqara Home для iOS, Android
  • Проводка не требуется, наклейка прилагается

СПЕЦИФИКАЦИЯ

Wi-Fi No
Беспроводная технология ZigBee
Вкл/Выкл переключатель Yes
Высота 85. 8
Глубина 12.5
Диапазон температур при хранении 0 — 95
Диапазон температур при эксплуатации -10 — 50
Инструкция Yes
Источник питания Battery
Кнопка обучения Yes
Количество в упаковке 1
Количество кнопок 2
Легкая установка Yes
Материал корпуса Polycarbonate (PC)
Подходит для использования внутри помещений Yes
Светодиодные индикаторы Status
Тип батареек CR2450
Тип крепления Wall
Тип управления Tilt
Тип установки Screws
Цвет диодов Blue
Цвет товара White
Число поддерживаемых батарей 1
Ширина 86

Бренд Xiaomi
Производитель Акара
Модель Беспроводной дистанционный выключатель h2
Код модели WRS-R02
Тип Беспроводной настенный выключатель
Размеры изделия 85,8 x 86 x 12,5 мм
Вес 82,5 g
Беспроводное подключение
Zigbee 3. 0
Модель аккумулятора CR2450
Рабочая температура -10℃ до 50℃
Рабочая влажность 0-95% относительной влажности, без конденсации
Диапазон частот Zigbee 2405 — 2480 МГц
Передача энергии Zigbee ≤13 дБ

ПОДДЕРЖКА

Файлы для загрузки

FAQ

Нужен ли мне центр управления умным домом?

Да, для работы требуется центр умного дома (концентратор) с поддержкой Zigbee 3.0

Рекомендуемые товары

27,22 USD без НДС (нетто)

Ориентировочная стоимость доставки:

8 кг:

USD

10 кг:

USD

30 кг:

USD

Обший вес:

Стоимость доставки:

НАЛИЧИЕ:

Добавлено в корзину

+

ШТ.

Версия для печати

Срок действия сеанса истекает через:

Секунды

Вы выйдете из системы по истечении сеанса

Выберите другую страну или регион для совершения покупок на подходящем Вам языке.

Наш сайт использует куки-файлы (так называемые «cookie»-файлы). Более подробную информацию об этих файлах, а также о том, как мы обрабатываем Ваши персональные данные, Вы можете найти в нашей Политике конфиденциальности..

Избранное

Вы находитесь на странице для страны / региона:
Русский (RU)


Выберите другую страну или регион для совершения покупок на языке, который вам подходит.

Вы можете найти нас здесь:

ПОКУПКИ

Служба поддержки

Доставка

Платежи

Возврат

Жалобы

ТЕРРИТОРИЯ

Территория B2B

Бестселлеры

Новинки

Акции

Условия рассылки новостей

ВАШ АККАУНТ

Корзина

Регистрация

Вход в систему

Аккаунт

Заказы

Условия аккаунта

ПОДДЕРЖКА

Сертификаты

Руководства

Тесты устройств

Видеоинструкции

Форум

Партнерские программы

Блог

Акции производителей

BATNA 24

Регламент

О нас

Данные фирмы

Контакты

Политика конфиденциальности

Беспроводной дистанционное управление Smart Lights Switches

Сортировка и фильтр

Сравнение

9 Продукты в результате

больше вариантов вариантов пульт дистанционного управления
больше вариантов вариантов.
умный дом

Когда вечер кино с детьми вот-вот начнется, а у вас на коленях тарелка попкорна, последнее, что вы хотите, это покинуть удобную часть дивана, которую вы вырезали. То же самое происходит, когда вы только что чокнулись перед своей первой романтической ночью дома за долгое время. И помимо беспроводного затемнения или выключения света, представьте, что вы включаете кофеварку через всю комнату, прежде чем выбежать на улицу, чтобы выгулять собаку.

Включайте и выключайте свет и интеллектуальные приборы, не вставая с дивана, с помощью беспроводных выключателей света. С помощью нескольких умных и доступных покупок вы можете управлять осветительными приборами и другими приборами на ладони. Используйте пульт дистанционного управления, смартфон или даже голос.

Использование интеллектуального выключателя освещения

С помощью интеллектуального беспроводного выключателя любым установленным интеллектуальным освещением можно легко управлять на расстоянии. Беспроводной выключатель света с дистанционным управлением или диммер с дистанционным управлением в сочетании с интеллектуальными светодиодными лампочками или светодиодными панелями — всего до 10 одновременно — помогут вам оставаться за рабочим столом или в постели, когда вы хотите отрегулировать освещение. И вы можете подключить другие светильники ИКЕА к драйверу, чтобы управлять ими также по беспроводной сети. Обратите внимание, что беспроводные диммеры позволяют регулировать яркость, а также включать и выключать источники света, а беспроводные пульты дистанционного управления позволяют включать и выключать свет, выбирать цвета и постепенно регулировать свет от теплого до холодного.

Установка розетки с беспроводным управлением

С помощью розетки с беспроводным управлением вы можете повысить интеллектуальность любой лампы или совместимого прибора, который у вас уже есть. Розеткой можно управлять дистанционно или через приложение, и все, что к ней подключено, можно включать и выключать удаленно. Это упрощает начало работы с интеллектуальным освещением или утренним кофе — просто попробуйте несколько интеллектуальных розеток в самой хорошо освещенной комнате, и вы сразу же влюбитесь в интеллектуальное освещение и беспроводное управление приборами.

Все еще не можете решить, что купить? Ознакомьтесь с нашими комплектами умного освещения, чтобы сразу приступить к работе.

Датчики движения, кнопки быстрого доступа, повторители сигналов и шлюз TRÅDFRI

В целях безопасности и удобства используйте датчики движения, которые включают освещение сразу же, как только вы входите в комнату. Автоматически включайте или выключайте до 10 источников света, яркость которых можно настроить на 30% или 100%.

Начните свой день лучше всего одним нажатием кнопки — поместите кнопку быстрого доступа рядом с кроватью, чтобы включить свет, поднять шторы или включить любимую утреннюю песню, чтобы проснуться. Или используйте кнопку быстрого доступа, прикрепленную к холодильнику, чтобы включить кофеварку до того, как вы достанете сливки. Кнопка быстрого доступа TRÅDFRI позволяет повысить удобство и создать дома нужную атмосферу для любого случая, подключившись к умному приложению IKEA Home на смартфоне.

Используйте повторитель сигнала для расширения сигнала от умных товаров ИКЕА, чтобы они работали даже в просторных домах или домах с толстыми стенами.

Используйте шлюз TRÅDFRI и интеллектуальное приложение IKEA Home, чтобы создать несколько групп источников света и управлять ими различными способами. Шлюз TRÅDFRI и интеллектуальное приложение IKEA Home работают с Amazon Alexa, Apple HomeKit, Google Assistant и Sonos.

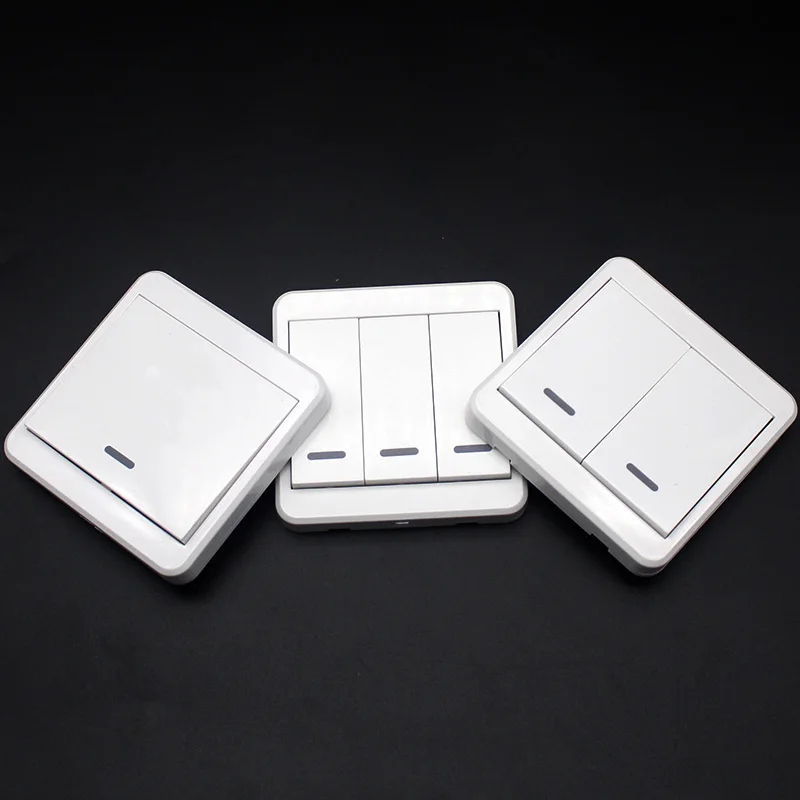

Часто задаваемые вопросы о беспроводных переключателях умного освещения

Могу ли я сделать свои существующие переключатели света умными?

Хотя вы не можете заменить существующие выключатели света, вы можете, если они совместимы, установить интеллектуальные светодиодные лампы, которыми можно управлять по беспроводной сети. Кроме того, вы можете подключить светильники с традиционными лампочками к розетке с беспроводным управлением.

Работают ли умные выключатели с обычными лампочками?

Интеллектуальные выключатели света могут работать с обычными лампочками, если светильник подключен к беспроводной розетке управления.

Что лучше: умная лампочка или умный выключатель?

Позвольте ИКЕА помочь вам получить и то, и другое. Почему бы не сочетать удобство дистанционных выключателей с энергоэффективностью светодиодных ламп с длительным сроком службы?

LORA Long Distance 5 km AC 120V 220V Wireless Remote Control Switch Kit – Дистанционное управление Switches Online Store релейный выход радиоприемника.


Этот комплект может использоваться во всех типах промышленной автоматизации, сельском хозяйстве, доме, фабрике, доме, ферме, транспортном средстве, корабле, морских операциях и т. д. Он может дистанционно управлять оборудованием постоянного или переменного тока, таким как лампа дистанционного управления дальнего действия, свет , двигатель, линейный привод, электрический электромагнитный клапан, насос, лебедка, жалюзи, дверь, окно, шторы, гаражные ворота, электрический замок и т.
д.

Характеристика:
Беспроводное управление, простота установки.
Сверхбольшой рабочий диапазон: с передатчиком, составляющим полный комплект, максимальное рабочее расстояние может достигать 5000 метров на открытой местности.
Водонепроницаемый: приемник имеет водонепроницаемый корпус и водонепроницаемый разъем, его можно устанавливать на открытом воздухе.
Универсальный вход: поддержка 110 В переменного тока (100–120 В), используемого в США, Канаде и т. д., и 220 В переменного тока (200–240 В), используемого в Германии, Великобритании, Франции и т. д. может использоваться для работы оборудования как постоянного, так и переменного тока. Выходные клеммы NO / NC (нормально открытые / нормально закрытые), служащие переключателем.

Высокая мощность: каждый канал может работать при максимальном токе нагрузки 30А.
С проводными терминалами управления: Вы можете подключить датчики, концевые выключатели, ручные выключатели или внешние устройства для управления приемником.
С внешней антенной приемник имеет больший рабочий диапазон.
Передатчик/пульт дистанционного управления может управлять приемником из любого места в пределах надежного рабочего расстояния.
Беспроводной радиочастотный сигнал от передатчика может проходить сквозь стены, полы, двери или окна, но теряет часть рабочего диапазона.
Приемник имеет встроенную защиту от обратной мощности и защиту от перегрузки по току.
Приемник работает только с выбранным передатчиком, который соответствует приемнику.
Один или несколько передатчиков/пультов могут управлять одним или несколькими приемниками одновременно.
Два или более приемника могут использоваться в одной области.

Функция обратной связи:
Приемник и передатчик имеют двусторонний режим работы, поэтому пользователь может узнать рабочее состояние приемника с помощью передатчика.
Двусторонний режим работы: когда приемник успешно запускается сигналом от передатчика, он немедленно передает сигнал обратной связи на передатчик, затем передатчик издает жужжащий звук, информирующий вас об успешном срабатывании приемника. .

Параметры приемника:
Модель №: S2PUW-AC
Рабочее напряжение: 100~240 В переменного тока (110 В/120 В/220 В/240 В)
Рабочая частота: 433,92 МГц
Ток покоя: ≤6 мА
Канал: 6 2 CH Тип: Сухие релейные выходы (нормально разомкнутые и нормально замкнутые)
Максимальное напряжение нагрузки реле: 240 В переменного тока или 28 В постоянного тока

Максимальный ток нагрузки реле: 30 А/каждый канал , Мгновенная, Блокировка
Рабочая температура: от -20°C до +70°C
Размер печатной платы: 140 x 73 x 18 мм (5,5 x 2,9 x 0,7 дюйма)
Размер корпуса: 192 x 100 x 45 мм (7,6 x 4,0 x 1,8 дюйма)

Параметры передатчика:
Модель: 0021061 (CC-2)
Канал/кнопка: 2
Символ кнопки: A, B
Рабочее напряжение: 9 В (батарея 1 x 6F22-9 В, срок службы 12 месяцев)
В режиме покоя Ток: 5 мкА
Рабочий ток: 65 мА (когда передатчик передает сигнал), 16 мА (когда передатчик принимает сигнал).
Рабочая частота: 433,92 МГц
Режим модуляции: FSK + LORA
Индикация обратной связи: жужжащий звук
Расстояние передачи: 5000 метров/15000 футов (теоретически)
Размер устройства: 135 x 42 x 25 мм (5,3 x 1,7 x 1,0 дюйма)

Подходящие передатчики:
Этот приемник работает только с передатчиками на 5000 метров, модель CC-2 (5000 метров / 15000 футов) или CCW-2 (водонепроницаемый, 5000 метров / 15000 футов) .

Рабочий диапазон:
Если передатчик (например, CC-2) составляет полный комплект, максимальное рабочее расстояние может достигать 5000 метров на открытой местности.
Максимальное рабочее расстояние основано на теоретических данных, при которых не будет барьеров и радиочастотных помех. На практике ему будут мешать деревья, стены или другая конструкция, а также другие беспроводные сигналы. Поэтому фактическое рабочее расстояние может не достигать этого максимального расстояния.

Установка различных режимов управления:
1) Установка режима самоблокировки: Включите первый бит микропереключателя.
Работа в режиме самоблокировки с передатчиком CC-2:
Нажмите кнопку А на передатчике: Реле 1 в приемнике срабатывает, и подключенная лампа 1 включается.
Повторное нажатие кнопки А: Реле 1 деактивируется, а подключенная лампа 1 выключается.
Нажмите кнопку B на передатчике: Реле 2 в приемнике срабатывает, и подключенная лампа 2 включается.
Нажмите кнопку B еще раз: Реле 2 деактивировано, и подключенная лампа 2 погаснет.

2) Настройка мгновенного режима: Включите первый и второй биты двухпозиционного переключателя.
Работа Мгновенного режима с передатчиком CC-2:
Нажмите и удерживайте кнопку А на передатчике: Реле 1 в приемнике срабатывает, и подключенная лампа 1 включается.
Отпустите кнопку A: Реле 1 деактивируется, и подключенная лампа 1 выключится.
Нажмите и удерживайте кнопку B на передатчике: Реле 2 в приемнике срабатывает, и подключенная лампа 2 включается.
Отпустите кнопку B: Реле 2 деактивируется, и подключенная лампа 2 выключится.

3) Настройка режима блокировки: Включите второй бит микропереключателя.
Работа в режиме блокировки с передатчиком CC-2:
Нажмите кнопку А на передатчике: Реле 1 в приемнике срабатывает, и подключенная лампа 1 включается. Реле 2 деактивировано, а подключенная лампа 2 выключена.
Нажмите кнопку В на передатчике: Реле 2 в приемнике срабатывает, и подключенная лампа 2 включается. Реле 1 деактивировано, а подключенная лампа 1 выключена.

Проводные клеммы управления:
Приемник имеет проводные клеммы управления, и к этим клеммам можно подключить внешние устройства, датчики или ручные переключатели, а затем использовать их для управления приемником.
1) Сигналом низкого уровня:
Вы можете подключить внешние устройства (с выходным сигналом низкого уровня) к клемме 1 (Сигнал+), 2 (Сигнал+) и клемме 3 (Сигнал-), затем использовать внешние устройства для управления ресивером.
Когда внешнее устройство выдает сигнал низкого уровня на клеммы 1 и 3, срабатывает реле 1 в приемнике и включается подключенная лампа 1.
Когда внешнее устройство перестает выдавать сигнал, реле 1 деактивируется, а подключенная лампа 1 выключается.
Когда внешнее устройство выдает сигнал низкого уровня на клеммы 2 и 3, срабатывает реле 2 в приемнике и включается подключенная лампа 2.
Когда внешнее устройство перестает выдавать сигнал, реле 2 деактивируется, а подключенная лампа 2 выключается.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
