3229 rockchip: SoC для ТВ и медиаплееров Rockchip RK3229 и RK3399 поддерживают HDMI 2.0 и аппаратное декодирование видео 4K

Сравнительная характеристика процессоров RockChip RK3229, RK3328 и новый процессор 2019 года RK3318

При выборе Android ТВ приставки на разных процессорах часто люди встречаются с проблемой, какой процессор лучше и чем он лучше. В данном обзоре мы разберем три 4х-ядерных процессора RockChip – RK3229, RK3328 и новый процессор 2019 года RK3318.

Процессор RockChip RK3229 уже совсем не новый, был выпущен в марте 2016 года в сочетании с ОС Android 4.4. Если брать ТВ приставки, то основные из них – это MXQ 4K и Sunvell T95E. К середине 2018 года эти модели стали выпускаться на Android 7.1. Андроид 7ой помогает приставкам с оперативной памятью 1Гб быстрее справляться с задачами, они заметно быстрее стали работать.

Характеристики процессора RK3229

  • Центральный процессор: 4 ядра ARM Cortex-A7 частотой 1,5 ГГц
  • Графический процессор: Mali-400 MP @ 400-/600 MHz
  • Контроллер оперативной памяти: DDR3-1866 МГц / LPDDR3-1333 МГц
  • Аппаратная работа с форматами: 4K, VP9, 4K 10 bits, 1080 P.
  • Кодеки: h365, h364 60 fps.
  • Интерфейсы HDMI 2.0, USB 2.0, Ethernet 100M, Wi-Fi 2,4GHz

Следующий процессор по выпуску RockChip RK3328 – его характеристики более производительны, чем его предшественник. Графический процессор Mali-450MP2 стабильней и лучше работает с тяжелыми форматами видео. Одной из первых и популярной была приставка Z28 PRO с памятью 1/8Гб и 2/8Гб и Android 7.1, далее вышли новинки в середине 2018 года с памятью 4Гб оперативной / 32Гб внутренней на Android 8.1 — A5X MAX, H96 MAX plus, T9.

Характеристики процессора RK3328

  • Центральный процессор: 4 ядра ARM Cortex-A53 частотой 1,5 ГГц
  • Графический процессор: Mali-450 MP2 @ 500 MHz
  • Контроллер оперативной памяти: DDR3-1866МГц /DDR3L-1866 МГц /LPDDR3-1866 МГц /DDR4-2133 МГц
  • Аппаратная работа с форматами: 4K, VP9, 4K 10 bits, 1080 P.
  • Кодеки: 4K UHD h365, h364, VP9, HDR10, HLG.
  • Интерфейсы HDMI 2.0, USB 3.0, Ethernet 100M, Wi-Fi 2,4GHz/5GHz

Новинка 2019 года – процессор RockChip RK3318.

Сравнивая Rockchip RK3318 и предыдущие 4х ядерные версии RK3229 и RK3328, нельзя не заметить, что графический процессор стал мощнее – это пятиядерный процессор Mali-450MP3, а также немаловажный факт, что на Android приставках стоит уже новая версия ОС Android 9.0. Если кто знаком с процессором Amlogic S905X (он популярен, своей производительностью, но уже снят с производства), то считается что чип

RK3318 лучше и быстрее.

Мини-обзор X88 PRO

Смарт ТВ приставка  X88 PRO первая на рынке на чипсете RockChip RK3318 и подает большие надежды, исходя из предыдущего опыта этого бренда. Все приставки бренда X-series популярны на рынке и хорошо себя зарекомендовали. Боксы X88 PRO уже покупают любители «новинок» и тестируют. Есть одна и та же модель X88 PRO с пультом для голосового управления и обычная X88 PRO с ИК пультом. По дизайнерскому решению производитель сделал корпус выпуклый немного и с закругленными обтекаемыми углами (напоминает xiaomi), плюс предлагает еще разные варианты в цветовом решении, что является новшеством в ТВ приставках – серебро с черным, красный с черным, золотой с черным, но пока что в продаже чаще встречается серебро с черным.


Характеристики процессора RK3318


  • Центральный процессор: 4 ядра ARM Cortex-A53 частотой 1,5 Ггц
  • Графический процессор: Mali-450 MP3 @ 750 MHz
  • Контроллер оперативной памяти: DDR3-1866МГц /DDR3L-1866 МГц /LPDDR3-1866 МГц /DDR4-2133 МГц
  • Аппаратная работа с форматами: 4K, VP9, 4K 10 bits, 1080 P.
  • Кодеки: 4K UHD h365, h364, VP9, HDR10, HLG.
  • Интерфейсы HDMI 2.0, USB 3.0, Ethernet 100M, Wi-Fi 2,4GHz/5GHz

Для более наглядного сравнения представим характеристики процессоров в таблице:

Характеристики

Rockchip RK3229

Rockchip RK3328

Rockchip RK3318

SoC 4 ядра Cortex-A7 1,5 Ггц 4 ядра Cortex-A531,5 Ггц 4 ядра Cortex-A531,5 Ггц
GPU

ARM Mali-400MP @ 400-/600 MHz

ARM Mali-450MP2 @ 500 MHz Arm Mali-450MP3 @ 750 MHz
Память

DDR3-1866МГц

LPDDR3-1333 МГц

DDR3-1866МГц

DDR3L-1866 МГц

LPDDR3-1866 МГц

DDR4-2133 МГц

DDR3-1866МГц

DDR3L-1866 МГц

LPDDR3-1866 МГц

DDR4-2133 МГц

HDMI HDMI 2. 0 HDMI 2.0 HDMI 2.0
Video Decoder 4K2K 10bit h365 4K2K 10bit h365 4K2K 10bit h365
Video Encoder 1080P 1080P 1080P
Порты USB 2.0 USB 3.0 USB 3.0
Ethernet 100 Мбит/с 100 Мбит/с 100 Мбит/с
Bluetooth 4.0 4.1 4.1
Wi-Fi 802.11a/b/g/n 802.11a/b/g/n/ac 802.11a/b/g/n/ac
OC Android 4.4/6.0/7.1 Android 7.1/8. 0
Android 9.0
Кодеки

h365, h364 60 fps.

4K UHD h365, h364, VP9, HDR10, HLG. 4K UHD h365, h364, VP9, HDR10, HLG.

Компактный TV Box DoLaMee D5 на Rockchip RK3229 с 2Gb RAM и 8Gb ROM

DOLAMEE D5 Quad-core Rockchip RK3229 2GB RAM 8GB ROM TV Box — $42.95

Товар предоставлен для обзора.

Представляю вашему вниманию компактную (скорее даже миниатюрную) TV-приставку c «музыкальным» названием DoLaMee (т.е. До-Ля-Ми). Приставку брал для себя – уже пару лет использую TV-Box на Allwinner A20 и захотелось что-то посовременней, компактного размера с хорошими характеристиками. На мой взгляд, рассматриваемое устройство получилось довольно удачным. Впрочем, давайте я расскажу обо всем по порядку.

TV Box пришел вот в такой черной коробке без особых излишеств в оформлении:

Переходник слева – очередной подарок от Banggod, ведь стандарт вилки блока питания можно выбрать при заказе, что собственно я сделал.

Комплект поставки включал:

— TV Box DoLaMee D5,
— блок питания с европейской вилкой (длина шнура – 93 см.),
— кабель HDMI длиной 1 м,
— инструкцию на английском языке,
— визитку с информацией о технической поддержке.

Характеристики TV Box DoLaMee D5 с сайта магазина:

CPU: Rockchip RK3229 4-х ядерный Cortex A7 1.5GHz 32bit
GPU: Penta-Core
RAM: 2GB DDR3
ROM: 8GB eMMC Flash
OS: Android 5.1
Ethernet: RJ-45 10/100Mbit,
WIFI: поддержка 802.11 b/g/n, 2.4G
USB: 2 порта USB 2.0 с поддержкой USB Disk и USB HDD,
Card reader: поддержка стандартов SD / SDHC / MMC
Bluetooth: V4.0
Вывод аудио и видео: HDMI 2.0 4Kx2K 60Hz, SPDIF, AV&YUV
Видео декодер: HD MPEG1/2/4, H.264, H.265, VP9, HD AVC/VC-1, RM/RMVB, Xvid/DivX3/4/5/6, RealVideo8/9/10
Поддерживаемые форматы видео: Avi / Rm / Rmvb / Ts / Vob / Mkv / Mov / ISO / wmv / asf / flv / dat / mpg / mpeg
Поддерживаемые форматы аудио: MP3 / WMA / AAC / WAV / OGG / AC3 / DDP/ DTS / DTS / HD / FLAC /APE
Поддерживаемые графические форматы: HD JPEG / BMP / GIF / PNG / TIFF

Корпус ТВ-приставки – квадратной формы, размером 9. 5×9.5 см. при высоте в 1.5 см. Оформление верхней крышки в виде пересекающихся на разном уровне плоскостей отдает кубизмом. Такое, необычное на первый взгляд, дизайнерское решение на самом деле очень удачно, так как отражающие свет под разным углом грани хорошо гармонируют с глянцевым корпусом телевизора или монитора.

Вес устройства – 80 г.

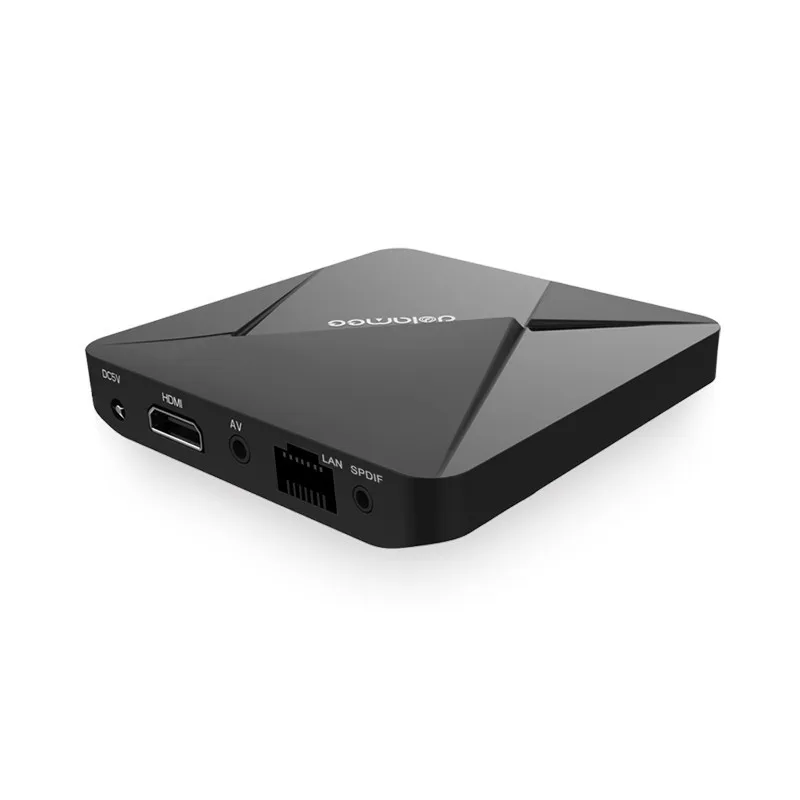

Разъем питания, порты HDMI, AV, RJ45 и SPDIF находятся с обратной стороны, как обычно принято.

Два порта USB и microSD Card Reader – с правой стороны.

Нижняя часть сделана из матового пластика и снабжена вентиляционными отверстиями:

На наклейке указаны требования по питанию (DC 5V/2A), что будет не лишним в случае утери БП. Комплектный блок питания заявленным требованиям в точности соответствует:

Пульт ДУ – не миниатюрный (16 x 5 см). Поверхность лицевой части пульта под стать выполнена в стиле «под шлифовку», с глянцевыми краями. Кнопок немного, они с читаемыми надписями и достаточно крупные для комфортного нажатия. Думаю многие со мной согласиться, что миниатюрными пультами с надписями, выполненными мелким шрифтом неудобно пользоваться.

По моим наблюдениям, пультами такой конструкции комплектуются приставки разных производителей, отличаются только надписи на кнопках. Т.е. конструкция удачна сама по себе, а в данном случае еще хорошо сочетается с дизайном TV Box.

Назначение кнопок (из инструкции):

Питание пульта осуществляется от двух батареек AAA.

Обратная сторона пульта из обычного матового пластика. Здесь же напечатана инструкция по настройке обучаемых кнопок для управления телевизором (5 синих кнопок вверху пульта).

При первом включении TV-Box запускается мастер первоначальной настройки, который последовательно предлагает:

— установить язык интерфейса

— отмасштабировать изображение на экране

— установить параметры сетевого подключения

затем отображается краткая справка по лаунчеру и после ознакомления с ней мастер завершает свою работу.

Лаунчер выглядит продумано, без излишеств. Под медиа-хаб KODI выделен самый большой блок, что соответствует его функционалу. Отдельных блоков удостоены также дополнения KODI и программа для просмотра IP TV от NETFLIX. На основную панель выведены также блоки Google Play, параметры настройки и функция очистки памяти.

Русификация присутствует, но как вы можете убедиться, частичная:

Остальные приложения выделены в три блока: «рекомендовать» (по смыслу это «Избранное»), общий список приложения, и приложения для быстрого доступа. Перечень доступных приложений во всех этих блоках можно корректировать.

Китайских приложений, к счастью, нет, а предустановленный набор при желании можно без проблем сократить, так как приставка рутована «из коробки».

Параметры настройки:

Дисковое пространство:

Прошивка обновляется «по воздуху». Последнее обновление как раз успело выйти с того момента как приставка покинула фабрику.

Что касается поддержки пользователей. У производителя приставки есть свой сайт — www.dolamee.com, но он имеет скорее презентационный характер. Поддержка осуществляется через TV Box Forum. Здесь выкладываются новые прошивки ( недавно выложили прошивку Android 6 для данной модели, например), а также можно получить совет по решению возникших проблем.

Синтетические тесты

Antutu Benchmark v.6.2.7

NenaMark 2

Теперь, что касается личного впечатления.

По своим характеристикам данную приставку можно отнести к «середнячкам». Звезд с неба он, конечно, не хватает, но на современном уровне смотрится вполне достойно. Лично я планирую использовать его для онлайн-просмотра (IP TV, FS Videobox, YouTube), немного для интернет-серфинга и немного для простеньких игр. С имеющимися у меня беспроводной клавиатурой и геймпадом это будет значительно комфортней, чем с комплектным пультом. В свете этого наличие только двух портов USB является серьезным минусом, ведь получается, что кроме клавиатуры и джойстика больше ничего не подключить. Наличие кардридера немного сглаживает эту проблему в том, что касается данных, но все же хотелось бы иметь большую свободу в сопряжении USB-устройств.

В качестве завершения обзора прилагаю небольшое видео с демонстрацией работы TV Box в сопряжении с беспроводной клавиатурой и геймпадом GameSir G3s.

Метки: banggood, Телевидение, Электроника, бесплатно, обладаю

RK3229 — Rockchip Wiki

RK3229 — Rockchip Wiki

Wikidot.com

.wikidot.com

分享于

探索 »



RK3229

RK3229 — это высокопроизводительный четырехъядерный процессор для приложений Smart TV Box. Особенно это высокоинтегрированная и экономичная SOC для 10-битных ТВ-приставок 4K H.265/H.264/VP9. Четырехъядерный процессор Cortex-A7 интегрируется с отдельными сопроцессорами Neon и FPU, а также имеет общий кэш L2 объемом 256 КБ. Пятиъядерный графический процессор, включающий один геометрический процессор (GP) и двухпиксельный процессор (PP), а также двухъядерный движок 2D GPU, поддерживает плавное отображение с высоким разрешением и основные игры.


Множество высокопроизводительных интерфейсов для очень гибкого решения, например, многоканальный дисплей с HDMI2.0, TV Encoder. Trust Zone и криптографическое оборудование интегрированы для обеспечения безопасности BOOT. 32-битная память DDR3/LPDDR3 обеспечивает высокую пропускную способность памяти для высокой производительности.

收合

Содержание

Обзор

RK3229 SoC Feature

Документ

Устройства


RK3229 имеют очень хорошую поддержку Linux, включая U-Boot, ядро, графику, декодер видео и кодировщик.


  • ЦП
    • Четырехъядерный процессор ARM Cortex-A7MP Core, высокопроизводительный процессор с низким энергопотреблением и кэшированием приложений
    • Полная реализация набора инструкций архитектуры ARM v7-A, поддержка ARM Neon Advanced SIMD (одна инструкция, несколько данных) для ускоренных вычислений мультимедиа и обработки сигналов
    • Отдельно интегрированные Neon и FPU на ЦП
    • 32 КБ/32 КБ L1 I-Cache/D-Cache на ЦП
    • Унифицированный кэш второго уровня 256 КБ
    • Поддержка технологии Trustzone
  • GPU
    • АРМ Мали400 МП2
    • Высокая производительность OpenGL ES1. 1 и 2.0, OpenVG1.1 и т. д.
    • Встроенные 4 ядра шейдеров с общим иерархическим тайлером
  • Память
    • 36 КБ внутренней SRAM
    • Интерфейс динамической памяти (DDR3/DDR3L/LPDDR2/LPDDR3): совместим со стандартом JEDEC DDR3-1600/DDR3L-1600/LPDDR2-800/LPDDR3-1333 SDRAM. Поддерживает разрядность данных 32 бита, 2 ранга (по выбору микросхемы), всего 2 ГБ (макс.) адресного пространства.
    • Интерфейс
    • Nand Flash: поддержка 8 бит async/toggle/syncnandflash, до 4 банков. 16-битный, 24-битный, 40-битный, 60-битный аппаратный ECC
    • Интерфейс eMMC: совместим со стандартным интерфейсом eMMC, поддерживает протокол MMC4.51
    • Интерфейс SD/MMC: совместим с SD2.0, MMC4.51
  • Системный компонент
    • Таймер: 6 встроенных 64-битных таймеров в SoC с работой на основе прерываний для незащищенных приложений. 2 встроенных 64-битных таймера в SoC с работой на основе прерываний для безопасного приложения
    • ШИМ: 4 встроенных ШИМ с работой на основе прерываний
    • WatchDog: ширина счетчика сторожевого таймера 32 бита
  • Видео
    • Видеодекодер MPEG-1, MPEG-2, MPEG-4, H.
      263, H.264, H.265, VC-1, VP8, VP9, ​​MVC
    • H.264 10 бит до уровня HP 5.1: [email protected] (4096×2304)
    • VP9: [email protected](4096×2304)
    • HEVC 10 бит: 2160p при 60 кадрах в секунду (4096×2304)
    • MPEG-4 до уровня ASP 5: [email protected] (1920×1088)
    • MPEG-2 до MP: [email protected] (1920×1088)
    • MPEG-1 до MP: [email protected] (1920×1088)
    • H.263: [email protected] (720×576)
    • VC-1 до уровня точки доступа 3: [email protected] (1920×1088)
    • VP8: [email protected] (1920×1088)
    • MVC: [email protected] (1920×1088)
    • Поддержка видеокодера для H.264, MVC
  • Кодек JPEG
    • Размер декодера от 48×48 до 8176×8176 (66,8 мегапикселей). Максимальная скорость передачи данных до 76 миллионов пикселей в секунду
    • Размер изображения энкодера до 8192×8192 (64 миллиона пикселей) из 96×32. Максимальная скорость передачи данных до 90 миллионов пикселей в секунду
  • Дисплей
    • Интерфейс HDMI: поддержка YUV420 4k x 2k при 60 кадрах в секунду. Поддержка форматов видео 4k x 2k и 3D. Поддержка пропускной способности до 10,2 бит/с. Совместимость с HDMI 2.0. Соответствие Спецификация испытаний на соответствие стандарту HDMI 1.4. Поддержка HDCP 2.2.
    • Интерфейс CVBS: 10-битный ТВ-кодер для ЦАП
  • Интерфейс камеры
    • Нет интерфейса камеры. Поддерживает только USB-камеру
  • Аудио
    • I2S0/I2S1 с 8 каналами: поддерживает до 8 каналов (8xTX или 8xRX). Разрешение звука от 16 бит до 32 бит. Частота дискретизации до 192 кГц
    • I2S2/PCM с 2 каналами: до 2 каналов (2xTX и 2xRX). Разрешение звука от 16 бит до 32 бит. Частота дискретизации до 192 кГц
    • SPDIF: поддержка хранения двух 16-битных аудиоданных вместе в одном 32-битном месте.
    • Аудиокодек: 24-битный ЦАП. Линейный выход поддержки. Поддержка моно, стерео, 5.1-канальной производительности HiFi. Частота дискретизации 8 кГц/12 кГц/16 кГц/24 кГц/32 кГц/44,1 кГц/48 кГц/96 кГц
  • Связь
    • Интерфейс SDIO: один встроенный интерфейс SDIO, совместимый с протоколом SDIO 3. 0
    • Интерфейс TS
    • : поддерживает один входной канал TS. Поддерживает 4 режима ввода TS: синхронный/действительный режим в случае последовательного ввода TS; режим nosync/valid, sync/valid, sync/burst режим в случае параллельного ввода TS.
    • Смарт-карта: поддержка активации и деактивации карты
    • Контроллер Ethernet GMAC 10/100/1000M: поддерживает скорость передачи данных 10/100/1000 Мбит/с с интерфейсами RGMII. Поддерживает скорость передачи данных 10/100 Мбит/с с интерфейсами RMII.
    • Ethernet PHY: Встроенный IEEE 802.3/802.3u Ethernet PHY со скоростью 10/100 Мбит/с. Поддержка как полного, так и полудуплексного режима для скорости передачи данных 10 или 100 Мбит/с
    • Контроллер SPI
    • : Один встроенный контроллер SPI
    • Контроллер UART: 3 встроенных контроллера UART
    • Контроллер I2C: 4 встроенных контроллера I2C
    • USB Host2.0: 3 встроенных интерфейса USB Host 2.0
    • USB OTG2.0: совместим со спецификацией USB OTG2. 0. Поддерживает высокоскоростной (480 Мбит/с), полноскоростной (12 Мбит/с) и низкоскоростной (1,5 Мбит/с) режимы
  • Другое
    • Датчик температуры (TS-ADC): 10-разрядный АЦП последовательного приближения с частотой дискретизации до 50 кбит/с. Диапазон температур 0~80°C и температурное разрешение 5°C
    • eFuse: два встроенных электрических предохранителя высокой плотности: 256 бит (32×8) / 1024 бит (32×32)


Rockchip RK3229 и RK3399 32-битные и 64-битные процессоры Поддерживают 4K 10-бит H.265 и HDMI 2.0

Опубликовано

Rockchip RK3288 был первым SoC от компании, который должен был поддерживать HDMI 2.0 и 4K 10-бит HEVC, но реализация HDMI не была идеальной, поскольку не поддерживала цветовое пространство YUV420, доступное на более дешевом 4K-телевизоре, таком как мой (LG 42UB820T), и поэтому я ограничен 4K @ 30 Гц на RK3288, Rorkchip RK3368 это исправил, но недорогой процессор не поддерживает 10-битный HEVC. Rockchip собирается выпустить два новых процессора RK3229, которые должны принести обе функции как в бюджетный, так и в высокопроизводительный сегмент рынка.четырехъядерный процессор Cortex A7 и шестиядерный процессор RK3399 Cortex A72/A53.

Технические характеристики Rockchip RK3229:

  • Процессор — четырехъядерный ARM Cortex A7 с тактовой частотой 1,5 ГГц
  • Графический процессор
  • — ARM Mali-400MP2
  • Интерфейс памяти — DDR3-1866/LPDDR3-1333
  • Видеовыход
  • — HDMI 2.0 с HDCP 1.4/2.2 + CVBS
  • Видеокодек
  • — 4K2K 10-бит H.265 при 60 кадрах в секунду (до 200 Мбит/с), 4K 10-бит H.264 при 30 кадрах в секунду (до 250 Мбит/с) и 4K 8-бит VP9 при 30 кадрах в секунду (до 200 Мбит/с) Мбит/с)
  • Видеокодер
  • — 1080p H.264 и VP8
  • Ethernet — 100 Мбит/с (физический)
  • Аудиокодек – Да
  • DRM — Widewine Level 1, PlayReady, Verimatrix

Процессор также поддерживает преобразование BT.2020 в Rec. 709/Rec.601 и совместим по выводам с Rockchip RK3128. Время загрузки составляет примерно половину от RK3128, при этом компания заявляет о времени загрузки 12 секунд, а также о меньшей задержке для начала воспроизведения видео с высоким битрейтом по сравнению с S905 и 379.8М. Одним из недостатков является то, что он поддерживает только Android 4.4, и нет Android 5.1 Lollipop или Android 6.0 Marshmallow SDK.

Технические характеристики Rockchip RK3399:

  • ЦП — шестиядерный процессор с 2 ядрами ARM Cortex A72 с тактовой частотой 2,0 ГГц, 4 ядрами ARM Cortex A53
  • Графический процессор
  • — графический процессор ARM Mali-T864
  • Интерфейс памяти — двухканальный DDR3/LPDDR3/LPDDR4
  • Видеовыход — HDMI 2.0
  • Видеокодек — 4K2K 10-бит H.265
  • Видеокодер — 1080p
  • Ethernet — гигабит
  • Аудиокодек — №

На данный момент информация ограничена, но мы уже можем найти некоторые телевизионные приставки RK3229, перечисленные на Alibaba, такие как Vplus M9, продаваемые за 25 долларов в количестве, но я не уверен, что информации и ценам можно доверять на этой странице, поскольку они упоминают оба Декодирование видео H.
