Данный SOM-модуль создан на базе процессора ARM® CortexTM-A17 от Rockchip, который содержит четыре процессорных ядра и графический процессор Mali-T764.  Встроенный ускоритель 3D GPU обеспечивает совместимость с OpenGL ES1.1 / 2.0 / 3.0 и OpenCL 1.1. Выделенный аппаратный 2D-движок с MMU максимизирует производительность дисплея и обеспечивает работу без искажений. Rockchip RK3288 легко воспроизводит Full HD видео. Он обеспечивает декодеры H.265 с 2160p @ 60fps, H.264 с 2160 @ 24fps, кодеры H.264 / MVC / VP8 с 1080p @ 30fps, а также высококачественный кодер / декодер JPEG.

Модуль phyCORE-RK3288 отлично подходит для работы с различными мобильными приложениями.


Технические характеристики

 phyCORE®-RK3288
ИзделиеМодуль SOM
ПроцессорRockchip RK3288 Quad Core
АрхитектураARM Cortex-A17
Разрядность, битArchitecture 64-bit, RAM bus connection 32-bit
Тактовая частота4x 1. 6 GHz
Графика4x Mali-T764 (3D GPU), 2D GPU
Видео1080p кодер/декодер
Память
SPI Flash4 MB — 16 MB
eMMC2 GB — 32 GB
DDR3 RAMup to 4 GB
EEPROM4 kB, 32 kB
Интерфейсы
Ethernet1x 10/100/1000 Mbit/s (IEEE 1588)
USB2x Host, 1x OTG
UART3 шт.
I²C3 шт.
SPI3 шт.
MMC/SD/SDIO2 шт.
PWMДо 4-x
АудиоI²S
КамераПараллельный интерфейс
Часы реального времениВнутренний PMIC
Источник электропитания5 В
Размеры42 mm x 45 mm
СоединителиSamtec шаг 0.
5 мм, 240 контактов
Диапазон рабочей температурыИндустриальный -40 … +105 °C / Автомобильный -40 … +125 °C
ПО
ОперационнаясистемаLinux
ВерсияBSP/ImageBSP-Yocto-RK3288-PD17.1.3





Rockchip RK3288 — frwiki.wiki

Rockchip RK3288 является SoC с ARM , производимой компанией Rockchip и выпущен в первой половине 2014 года.

Облегченная версия Rockchip RK3288c была выпущена в 2015 году, она имеет ограничение по частоте 1,8  ГГц вместо 2  ГГц и графический процессор Mali T760 вместо Mali T760 MP4. Этот процессор используется, в частности, в некоторых смартбуках, включая Chrome OS ( Chromebook ) или ПК под управлением Android ( AndroidPC ), игровые

консоли miniStation от Lenovo и miniStation Game от Tencent ( QQ , Wechat ) и Skyworth  (in) , гарнитуры виртуальной реальности. RK3288 ВР все-в-одном , или беспилотный типа quadrirotor как Amigo HighGreat. Его преемник — Rockchip RK3399 .

Резюме

  • 1 Технические характеристики
  • 2 выступления
  • 3 использования
    • 3.1 Операционные системы
    • 3.2 аппаратные реализации
      • 3.2.1 Доски для разработки
  • 4 Список товаров с чипом
    • 4.1 Chromebook
    • 4.2 полки
    • 4.3 ПК на карте
    • 4.4 нанокомпьютеры
    • 4.5 Система на модуле
    • 4.6 Игровые приставки
    • 4.7 Дрон
    • 4.8 Примечания и ссылки
  • 5 приложений
    • 5.1 Внешние ссылки

Технические характеристики

Технические характеристики RK3288 следующие:

  • Гравировка в 28 нм.
  • Четыре микропроцессора ARM Cortex-A17 ( LPAE , виртуализация , NEON …) до 1,8  ГГц .
  • Mali-T760 графический процессор с 4 ядрами и ТЕ, АНТК и AFBC технологий, поддерживающих OpenGL ES 1. 1 до 3.1, OpenCL 1.1, Renderscript и DirectX 11.1.
  • Цифровой сигнальный процессор , способный декодировать H.264 ( MPEG4 ) и 10-битный H.265 видео кодеков до 4K (3840 × 2160 пикселей) или нескольких 1080p видео (нескольких одновременных выходов или стереоскопический ). Он также может декодировать H.264, VP8 и MVC в формате 1080p.
  • Криптопроцессор, способный шифровать и расшифровывать алгоритмы AES 128 бит, DES , 3DES , SHA-1 , SHA-256 , MD5 и PRNG 160 бит.
  • Интегрированная поддержка сети передачи данных 4G ( LTE FDD, TDD и TD-LTE).
  • 64-битный двухканальный контроллер памяти с поддержкой типов DDR3 , DDR3L , LPDDR2 , LPDDR3 .
  • Поддержка сетевых интерфейсов 100 мегабит и гигабит Ethernet .
  • 13- мегапиксельный процессор обработки изображений для управления фотографическим сенсором в соответствии со стандартом MIPI -CSI.

Выступления

В целом он был хорошо принят в прессе за его производительность, как в сравнительных тестах , так и в текущем использовании, в частности, потому что это, прежде всего, процессор, предназначенный для мобильных устройств, что он очень низкое потребление и оснащает устройства по очень низкой цене и предлагает очень хорошую автономность по сравнению с аналогами в архитектуре x86 .

использует

Операционные системы

В Марк Яо из Rockchip выпустил бесплатные драйверы Direct Rendering Manager (DRM) , включая поддержку настройки режима на основе ядра (KMS) для ядра Linux . Это не включает геометрическое ускорение 2D / 3D, которое остается ограниченным двоичными файлами, но уже обеспечивает чистый и эффективный доступ к управлению буферами графического процессора, как в случае Wayland или LLVMpipe , графические драйверы, позволяющие геометрическое ускорение, остаются двоичными драйверами. Эти дополнения также обеспечивают доступ к контроллерам LCD и LVDS , а также к разъемам EDP (Embeded DisplayPort ). Он интегрирован в официальное ядро ​​из ветки 3.19 для ядер 3.X и из ветки 4.2 для ядер 4.x

Бесплатный и открытый драйвер Mesa 3D Panfrost, использующий Gallium API, используется для графического процессора Mali T760 с первой интеграцией в Mesa 19.2 и добавлением значительного количества функций в версии 19.

3.

Ядро Linux, начиная с версии 5.4, объединяет основную версию бесплатного и открытого драйвера Hantro VPU, позволяя, в частности, аппаратное декодирование H.264 и VP8.

Это обеспечивает лучшую поддержку различных операционных систем на основе ядра Linux:

  • Google Android , система, которая чаще всего распространяется с сенсорными планшетами , HPCTV и PC-on-a-stick с этой SoC.
  • Rockchip также приняла Google Chromium OS (бесплатная версия Chrome OS на тестовой платформе smartbook, оснащенной этой SoC). Это побудило нескольких производителей производить их (см. Аппаратные реализации ).
  • Несколько дистрибутивов Gnu / Linux также работают по крайней мере с некоторыми платформами этой SoC. Ubuntu (неофициальный), Archlinux ARM (официальный на некоторых платформах), Debian , OpenSUSE . Debian предоставляет полную процедуру установки ARM-версии системы на
    Asus Chrombeook C201     , в то время как Arch Linux ARM предоставляет ее для Asus Chromebook Flip C100P и Hisense Chromebook C11 и OpenSUSE для платы Firefly.

Компания Rikomagic , производящая компьютеры на базе чипов Rockchip, с тех пор предложила, корпус рабочего стола MK902II LE (LE для Linux Edition), использующий Linux Xubuntu 14.10 с использованием среды рабочего стола XFCE по умолчанию, с аппаратным ускорением и дополнительно предлагающий уровень эмуляции x86 для определенных приложений Windows или Linux, работающих только под x86.

Компания T-Chip , партнер Rockchip, также производит материнскую плату на бесплатном оборудовании , Firefly-RK3288 и телевизионную приставку Nagrace HPH NT-V6 (через свою дочернюю компанию Nagrace Times Technology ), предлагая для этих двух устройств Android с двойной загрузкой. и Ubuntu .

Collabora  (in) выполняет тесты непрерывной интеграции на kernelci.org этой SoC с Chromium OS (версия Chrome Os с открытым исходным кодом) и с основным ядром Linux на платформе chromebook veyron-jaq, используемой для белых меток.

аппаратные реализации

  • Бренд Pipo выпустил несколько моделей планшетов и фаблетов, оснащенных этой SoC.

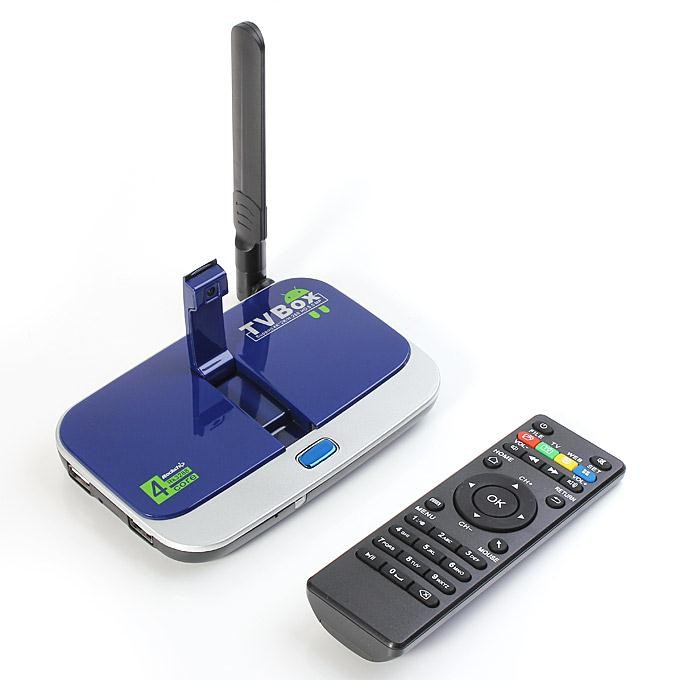

  • Различные приставки , в основном на базе Android , доступны с лета 2014 года.
  • Rockchip представила эталонную платформу для смартбуков с 10- дюймовым экраном, которая, как ожидается, будет совместима с Chromium OS.
  • Lenovo (ранее выпустившая нетбук на базе RK3188 Rockchip) и Asustek выпустили в 2015 году Chromebook C201, 11,6-дюймовый нетбук на базе RK3288 и Google Chrome OS , по цене около 150  долларов , чтобы составить конкуренцию рынку нетбуков Windows.
  • Lenovo выпущена в , игровая приставка miniStation на базе RK3288
Доски для разработки
  • Firefly RK3288 выпускается с .
  • Томе Куби , создатель Cubietech , Cubieboard , а затем Radxa объявил о предстоящем выпуске материнской платы для разработки на базе этой SoC под названием Radxa Rock 2 .

Список товаров с чипом

Chromebook

Материнские платы этих Chromebook основаны на эталонной плате Veyron Pinky.

  • ASUS Chromebook Flip C100P и Asus Chromebook C201  ;
  • Haier Chromebook 11 и Haier Chromebook 11E  ;
  • Hisense Chromebook  ;
  • CTL h5

таблетки

  • Pipo P1
  • Archos 101 Magnus Plus
  • Archos 101 Кислород
  • Qilive Q3253

ПК на флешке

  • ASUS Chromebit  (in) ( ПК на флешке ).
  • MK809 4K
  • Rikomagic MK802 V5 (Android) и MK802 V5 LE (Linux Edition, Ubuntu )

нано-компьютеры

  • Firefly-RK3288 , одноплатный компьютер;
  • PopMetal Rockchip RK3288 , одноплатный компьютер;
  • Radxa Rock2 SoM , Rock2 Square;
  • Rikomagik MK902II (Android) и Rikomagik MK902II LE (GNU / Linux), два нетбокса;
  • Доска Asus Tinker .

Система на модуле

  • Гибкая схема Rockchip RK3288
  • BoardCon MINI3288
  • Система Grape Rain G3288 на модуле
  • Фитэк phyCORE-RK3288
  • Судо Системс СудоПрок

Игровые приставки

  • Lenovo miniStation
  • Tencent и Skyworth  (en) , Game Ministation
  • Универсальная гарнитура виртуальной реальности RK3288 VR
  • GPD XD  ( дюйм )

Дрон

  • Квадрокоптер HighGreat Amigo

Примечания и ссылки

  1. ↑ (es) «  Если представлен недорогой Chromebook от ASUS, то Haier Hisense будет  » на androidpc.es
  2. ↑ а и б http://armdevices.net/2016/02/18/lenovo-ministation-game-console-runs-tencent-os-on-rk3288/
  3. ↑ a и b (in) «  Tencent и Skyworth запустили игру MiniStation на базе Rockchip RK3288  » ,
  4. ↑ a и b (in) «  Rockchip провел большую вечеринку для VR-сотен человек во время выставки Fuzhou 618!  » ,
  5. ↑ a и b (in) «  High AMIGO Great Drone, созданный на базе RK3288, — одно из представлений на MWC!  » , На Rockchip ,
  6. ↑ «  RK3288  » , Rockchips.com (по состоянию на 15 августа 2014 г. )
  7. ↑ «  Mali-T760  » , ARM (по состоянию на 15 августа 2014 г. )
  8. ↑ (in) Джоуи-Элайджа Снеддон, «  Тесты Rockchip Chromebook показывают удивительные результаты  » на сайте omgchrome. com ,
  9. ↑ (in) Джои-Элайджа Снеддон, »  Видеообзор ASUS Chromebook C201 за 159 долларов  » на omgchrome.com ,
  10. ↑ (in) «  Antutu Benchmark — Rockchip RK3288 (ARM) против Intel Atom Z3735F  » на cnx-software.com ,
  11. ↑ Пьер Лекур, «  Rockchip RK3288 выше 40 000 баллов под Antutu?  » , На сайте minimachines.net ,
  12. ↑ (in) «  Результаты тестов V5 Rikomagic (RK3288)  » на cngadget. info ,
  13. ↑ (in) Аластер Стивенсон, «  Обзор Chromebook Asus C201  » на Trustedreviews.com ,
  14. ↑ (in) Марк Яо, «  [PATCH 0/9] Добавить драйвер drm для Rockchip Plowshares  » , архив ядра linux ,
  15. ↑ (in) Марк Яо, «  [ПАТЧ 1/9] drm: Добавить драйвер drm для Rockchip Plowshares  » , архив ядра linux , просмотреть комментарии, добавленные в файл / drivers / gpu / drm / rockchip / Kconfig
  16. ↑ (in) «  Linux 3. 19.y — сообщение фиксации  »
  17. ↑ (in) «  Linux 4.2.y — сообщение о фиксации  »
  18. ↑ (in) «  Примечания к выпуску Mesa 19.3.0 / 12 декабря 2019 г.  » на Mesa 3D ,
  19. ↑ (in) Энрик Балетбо, «  Linux Kernel 5.4  » ,
  20. ↑ a и b (in) «  Rockchip RK3288 Chromebook  » , ARMdevices. net ,(по состоянию на 30 августа 2014 г. )
  21. ↑ (in) «  Установка DebianOnAsusC201  » на Debian.org
  22. ↑ (in) «  Платформы ARMv7 — Rockchip  »
  23. ↑ (in) »  HCL: Firefly-RK3288  » в OpenSUSE
  24. ↑ «  Quad Core A17 Linux MINI PC MK902II LE  » , Rikomagic (по состоянию на 27 сентября 2014 г. )
  25. ↑ Энди Кирби, «  Мини-ПК MK902II LE Linux с запущенными приложениями Windows с использованием Wine  » , на Youtube ,
  26. ↑ (in) Уильям Такер, «  Тестирование Chromebook с LAVA — это kernelci.org  » на Collabora  (in) ,
  27. ↑ (in) «  Информация для устройств Chrome OS  » на сайте chromium.org
  28. ↑ (in) «  Список Android TV Box Rockchip RK3288 на данный момент  » , cnx-software.com ,(по состоянию на 15 августа 2014 г. )
  29. ↑ (in) Джоанн Чиен, «  Digitimes Research: Lenovo, Asustek запускают Chromebook за 149 долларов  » , Digitimes,(по состоянию на 19 ноября 2014 г. )
  30. ↑ (zh) «  Firefly RK3288 开源 硬件 项目 启动 » , OSChina (Open Source China) (по состоянию на 15 августа 2014 г. )
  31. ↑ a и b (in) «  Firefly-RK3288 Android Development Board To Support and Lubuntu  » , cnx-software.com,(по состоянию на 15 августа 2014 г. )
  32. ↑ (in) «  Информация для разработчиков для устройств Chrome OS  » на Chromium.org
  33. ↑ a и b (in) «  Выпущены Chromebook Rockchip RK3288 за 149 долларов США от Haier и Hisense  » на cnx-software.com ,
  34. ↑ (in) «  CTL h5 — Chromebook Rockchip RK3288 за 200 долларов с 4 ГБ оперативной памяти  » на cnx-software.com
  35. ↑ «  ARCHOS 101 Magnus Plus  » , на archos. com
  36. ↑ (es) «  Asus Chromebit un TV-Stick con ChromeOS  » , на androidPC.es
  37. ↑ (in) «  V5 MK802 LE (Linux Edition) Quad Core Ubuntu Linux A17 Mini PC — 16 ГБ флэш-памяти  » на cloudsto.com
  38. ↑ «  GPD XD GamePad Black 16G / 32G | GPD XD GamePad Portable  » на сайте www.gpdxd.com (по состоянию на 12 декабря 2016 г. )

Приложения

Внешние ссылки

  • (ru) rk3288.com — Официальный сайт продукта.
  • http://opensource.rock-chips.com/wiki_Main_Page — Техническая документация (TRM, Datasheet и Schematic & Layout Guide)
  • (zh) (en) 更多 细节 直击 瑞 芯 微 RK3288 发布会 现场- Презентация на сайте компании Rockchip.
  • (ru) (zh) Rkchrome на GitHub, исходники Linux поддерживают разработки Rockchip.

ARM архитектура

Процессор
  • ARM1
  • ARM2
    • Янтарь
  • ARM3
  • ARM6
  • ARM7
  • ARM7TDMI
  • ARM9 TDMI
  • ARM7EJ
  • ARM9E
  • ARM10E
  • ARM11
ARMv7 (32 бит)
  • ARM Cortex-A
    • A5 MPCore
    • A7 MPCore
    • В 8
    • A9 MPCore
    • В 12
    • A15
    • A17
Только 32-битный ARMv8
  • ARM Cortex-A32

32-битная совместимая 64-битная ARMv8
  • ARM Cortex-A35
  • ARM Cortex-A50
    • A53
    • A55
    • A57
  • ARM Cortex-A70
    • A72
    • A73
    • A75
    • A76
    • A76AE (улучшенная автомобильная промышленность)
    • A77
    • A78
  • ARM Cortex-X
    • ARM Cortex-X1
  • ARM Neoverse
    • N1
    • V1
    • V2
Только 64-битная ARMv8
  • ARM Cortex-A34
  • ARM Cortex-A65 / 65AE
ARM Cortex-M ( микроконтроллер )
  • ARMv6
    • M0
    • M0 +
    • M1
  • ARMv7
    • M3
    • M4
    • M7
  • ARMv8
    • M23
    • M33
ARM Cortex-R (в реальном времени )
  • ARMv7
    • R4
    • R5
    • R7
    • R8
  • ARMv8
    • R52
ARMv9
GPU
  • Qualcomm Adreno
  • ARM Мали
  • Imagination Technologies PowerVR
  • Broadcom VideoCore
  • Живой
ВПУ
  • Allwinner CedarX
  • ARM ( Mali-V500 , Mali-V550 , Mali-V61 , Mali-V76 )
  • Broadcom VideoCore
SoC
  • Allwinner A1X , A2X , A3X , A8X
  • Amlogic 8726-M
  • Apple A4 , A5 , A6 , A7 , A8 , A9 , A10 , A11 , A12 , A13 , A14 , M1
  • Прикладной Micro X-Gene
  • DEC StrongARM
  • Freescale i. MX
  • Fujitsu FM3
  • HiSilicon K3V2, K3V3
  • Infineon XMC4000
  • Intel XScale
  • LG Nuclun
  • Марвелл Армада
  • MediaTek MT6573, MT6575
  • NVIDIA Tegra
  • NXP
  • Фитий Земля , Марс
  • Qualcomm Snapdragon
  • Renesas MP5232
  • Rockchip RK2918, RK3066, RK3188 , RK3288 , RK3368 , RK3399
  • Samsung exynos
  • ST-Ericsson NovaThor , A9500
  • TI OMAP
  • Телечипы 8803, 8925
  • Toshiba
  • ВИА ВандерМедиа
  • ZTE
Автобус
  • AMBA
    • AHB
    • AXI
    • APB
    • ASB
  • CoreLink 400
  • CoreLink 500
Операционные системы
  • Google
    • Android
    • Chrome OS
    • Chromium OS
  • Фонд ReactOS ReactOS
  • Samsung Bada
  • ОС Mozilla Firefox
  • KaiOS
  • GNU / Linux
  • iOS
  • Море
  • NetBSD
  • OpenBSD
  • PostmarketOS
  • FreeBSD
  • RIM BlackBerry OS
  • ОС Jolla Sailfish
  • ОС Symbian
  • Tizen
  • Ubuntu Touch
  • UBports
  • Майкрософт Виндоус
    • RT
    • Телефон
  • ОС Alibaba Yun

<img src=»//fr. wikipedia.org/wiki/Special:CentralAutoLogin/start?type=1×1″ alt=»» title=»»>

RK3288 SoC — новинка от Rockchip на базе Cortex A17

  • Первая в мире SoC на базе Quad-core Cortex-A17
  • Мощный 3D-процессор GPU с OpenGL ES3.0, OpenCL1.1 и DirectX11
  • Первая SoC с реальным видеодекодером 4Kx2K
  • Первая SoC с комплексным решением для обеспечения безопасности HDCP2.x
  • SoC с высокой степенью интеграции, более конкурентоспособная стоимость комплекта поставки

09 августа 2014: Ugoos UT3 RK3288 получил 45000 оценка antutu с частотой 2,0 ГГц. Подробнее здесь

11 Апреля 2014: Ugoos Industrial сообщает, что печатная плата RK3288 TV Box закончена. Это будет модель Ugoos UT3. Более подробная информация здесь

Уважаемые поставщики, если вы хотите поделиться информацией о ваших устройствах RK3288, напишите нам по адресу [email protected] одно устройство, умный монитор и TV-Box. Особенно это одно из самых мощных решений для 4Kx2K TV-Box.

Интеграция четырехъядерного процессора Cortex-A17 с отдельными сопроцессорами Neon и FPU, а также общий кэш L2 объемом 1 МБ. Более 32-битный адрес будет поддерживать до 8 ГБ пространства доступа.

В настоящее время встроен самый мощный графический процессор последнего поколения, обеспечивающий плавную поддержку дисплея с высоким разрешением (3840×2160) и основных игр. Поддержка OpenVG1.1, OpenGL ES1.1/2.0/3.0, OpenCL1.1, RenderScript и DirectX11 и т. д.

Полноформатный видеодекодер, включая мультиформатный декодер 4Kx2K.

Множество высокопроизводительных интерфейсов для получения очень гибкого решения, например, многоканальный дисплей с двухканальным LVDS, двухканальный MIPI-DSI, eDP1.1, HDMI2.0, двухканальный интерфейс MIPI-CSI2 с 13MP Встроенный провайдер.

Полностью интегрированное аппаратное решение для обеспечения безопасности обеспечит HDCP2.x для miracast и все виды DRM-решений на основе различных ОС.

Двухканальная 64-битная память DDR3/LPDDR2/LPDDR3 обеспечивает требовательную пропускную способность памяти для высокопроизводительных приложений с высоким разрешением.

  • Четырехъядерный процессор Cortex-A17
  • Отдельно интегрированные Neon и FPU на ЦП
  • 32 КБ/32 КБ L1 ICache/DCache на ЦП
  • Унифицированный кэш L2 объемом 1 МБ
  • LPAE (большие расширения физических адресов), поддержка до 8 ГБ адреса
  • Space Поддержка расширений виртуализации
  • Поддержка ДВФС

3D GPU

  • Четырехъядерный процессор серии Mali-T7, новейший мощный графический процессор
  • Разработано для вычислений на GPU
  • Поддержка OpenGL ES1.1/2.0/3.0, OpenVG1.1, OpenCL1.1 и Renderscript, Directx11
  • Поддержка ДВФС

2D GPU

  • Многоядерная архитектура
  • До 8Kx8K на входе и 4Kx4K
  • Выход Масштаб высококачественного изображения
  • Операция дизеринга вверх/вниз
  • Поворот изображения на 90/180/270 градусов или x/y-
  • зеркало BitBLT, альфа-смешивание, растровая операция

Видеодекодер

  • Поддержка MPEG-2,MPEG-4,AVS,VC-1,VP8,MVC до 1080p@60fps
  • Поддержка многоформатного видеодекодера с разрешением до 4Kx2K
  • Высококачественный обращенный чередование

Видеокодер

  • Поддержка многоформатного видеокодера с разрешением до 1080p@30fps

Видеовход

  • Двухканальный вход для передней и задней камеры
  • Двухканальный интерфейс MIPI-CSI2 с 4 полосами на канал
  • 8/10/12-битный стандартный интерфейс DVP
  • Максимум 5 мегапикселей для фронтальной камеры
  • Максимум 13 мегапикселей для задней камеры с высокопроизводительным ISP

Видеодисплей

  • Двухпанельный дисплей с 2 ​​отдельными интерфейсами
  • Максимальное разрешение 4Kx2K
  • Поддержка CABC для снижения мощности интерфейса
  • Двухканальный 8/10 бит LVDS
  • Двухканальный MIPI-DSI
  • HDMI2. 0 для поддержки дисплея с максимальным разрешением 4Kx2K
  • Дополнительный интерфейс eDP1.1

Интерфейс Nand Flash

  • Двухканальный, 8 бит на канал
  • Совместимость со всеми SLC/MLC/TLC Nand Flash, включая DDR Nand
  • Встроенное 60-битное аппаратное обеспечение ECC
  • 8 чипов выбираются для поддержки большего количества устройств

Интерфейс eMMC

  • Совместим со стандартом eMMC4.5, ширина данных 8 бит
  • Поддержка DDR-50,SDR-100

Интерфейс DDR

  • Двухканальный 64-битный интерфейс
  • Поддержка памяти DDR3/DDR3L/LPDDR2/LPDDR3
  • 3 Интерфейс SD/MMC/SDIO, совместимый с SD3.0, SDIO3.0 и MMC4.5
  • Один 8-канальный интерфейс I2S/PCM, Один 8-канальный интерфейс SPDIF
  • Один USB2.0 OTG, два хоста USB2.0
  • Ethernet-интерфейс 100M/1000M RMII/RGMII
  • Двухканальный потоковый интерфейс TS, поддержка дескремблирования и демультиплексирования
  • Интерфейс смарт-карты
  • Интерфейс базовой полосы GPS
  • Главный интерфейс PS/2
  • 5 UART, 3 SPI (ведущий или ведомый), 6 I2C (до 4 Мбит/с), 5 ШИМ

Схема SoC RK3288

Схема Cortex-A17

Информация о Cortex-A17

Mali-T760 Схема

Информация о Mali-T760

Дорожная карта SoC Rockchip на 2011–2015 годы

  • Автономное шифрование и дешифрование, совместимое с AES 128 бит/DES/3DES/SHA-1/SHA-256/MD5/160 бит PRNG
  • Полное решение для обеспечения безопасности с поддержкой HDCP2. x, безопасной загрузки, безопасной отладки и DRM
  • Датчик температуры для лучшего контроля температуры внутри чипа

свяжитесь с нами

Спецификации Rockchip RK3288 опубликованы — CNX Software

Опубликовано , Жан-Люк Офранк (CNXSoft) — 20 комментариев о опубликованных спецификациях Rockchip RK3288

Кто-то, работающий на китайского производителя, сообщил мне, что спецификации Rockchip RK3288 опубликованы на rk3288.com. Мы уже знаем, что процессор приложения основан на четырехъядерном процессоре Cortex A17 с графическим процессором Mali-T76X, но на этом веб-сайте представлены некоторые дополнительные сведения, которые, по-видимому, были взяты из технического справочного руководства RK3288. Я не могу подтвердить ни источник, ни точность данных, но сомневаюсь, что кто-то просто выложил бы что-то с подробной фейковой информацией.

Блок-схема RK3288 и типичная системная архитектура (щелкните, чтобы увеличить)

Они упоминают, что RK3288 — это прикладной процессор, предназначенный для использования в высокопроизводительных планшетах, ноутбуках, устройствах «все в одном», смарт-мониторах и телевизионных приставках, и что он обладает Поддержка 4Kx2K. Давайте посмотрим на детали.

  • ЦП
    • Четырехъядерный процессор Cortex-A17
    • Отдельно интегрированные Neon и FPU на ЦП
    • 32 КБ/32 КБ L1 ICache/DCache на ЦП
    • Унифицированный кэш L2 объемом 1 МБ
    • LPAE (Large Physical Address Extensions), поддержка адресного пространства до 8 ГБ Поддержка расширений виртуализации
    • Поддержка ДВФС
  • 3D GPU
    • Четырехъядерный процессор серии Mali-T7
    • Поддержка OpenGL ES 1.1/2.0/3.0, OpenVG 1.1, OpenCL 1.1 и Renderscript, Directx11
    • Поддержка ДВФС
  • 2D GPU
    • Многоядерная архитектура
    • До 8Kx8K на входе и 4Kx4K
    • Выход Масштаб изображения высокого качества
    • Операция дизеринга вверх/вниз
    • Поворот изображения на 90/180/270 градусов или x/y-зеркало BitBLT, альфа-смешивание, растровая операция
  • ВПУ
    • Видеодекодер
      • Поддержка MPEG-2, MPEG-4, AVS, VC-1, VP8, MVC до [email protected] (cnxsoft: это не выглядит правильным или полным, поскольку Rockchip показал слайды с декодером 4K2K H. 265 на CES 2014).
      • Поддержка многоформатного видеодекодера с разрешением до 4Kx2K
      • Высококачественный обращенный чередование
    • Video Encoder — поддержка многоформатного видеокодировщика до [email protected]
  • Видео вход
    • Двухканальный вход для передней и задней камеры
    • Двухканальный интерфейс MIPI-CSI2 с 4 полосами на канал
    • 8/10/12-битный стандартный интерфейс DVP
    • Максимум 5 МП для фронтальной камеры
    • Максимум 13 МП для задней камеры с высокопроизводительным ISP
  • Видео дисплей
    • Двухпанельный дисплей с 2 ​​раздельными интерфейсами
    • Максимальное разрешение 4Kx2K
    • Поддержка CABC для снижения мощности интерфейса
    • Двухканальный 8/10 бит LVDS
    • Двухканальный MIPI-DSI
    • HDMI 2.0 для поддержки дисплея с максимальным разрешением 4Kx2K
    • Дополнительный интерфейс eDP1.1
  • Интерфейс памяти
    • Интерфейс флэш-памяти Nand
      • Двухканальный, 8 бит на канал
      • Совместимость со всеми SLC/MLC/TLC Nand Flash, включая DDR Nand
      • Встроенная 60-битная аппаратная ECC
      • 8 чипов выбираются для поддержки большего количества устройств
    • Интерфейс eMMC
      • совместим со стандартной 8-битной шириной данных eMMC4. 5
      • Поддержка DDR-50, SDR-100
      • Интерфейс DDR
      • Двухканальный 64-битный интерфейс
      • Поддержка памяти DDR3/DDR3L/LPDDR2/LPDDR3
  • Периферийные устройства и устройства ввода/вывода
    • 3 интерфейса SD/MMC/SDIO, совместимые с SD3.0, SDIO3.0 и MMC4.5
    • Один 8-канальный интерфейс I2S/PCM, Один 8-канальный интерфейс SPDIF
    • Один USB 2.0 OTG, два USB 2.0 Host
    • Ethernet-интерфейс 100M/1000M RMII/RGMII
    • Двухканальный интерфейс потока TS, поддержка дескремблирования и демультиплексирования
    • Интерфейс смарт-карты
    • Интерфейс базовой полосы GPS
    • Главный интерфейс PS/2
    • 5 UART, 3 SPI (ведущий или ведомый), 6 I2C (до 4 Мбит/с), 5 ШИМ
  • Разное
    • Автономное шифрование и дешифрование, совместимое с AES 128 бит/DES/3DES/SHA-1/SHA-256/MD5/160 бит PRNG
    • Полное решение для обеспечения безопасности с поддержкой HDCP2. x, безопасной загрузки, безопасной отладки и DRM
    • Датчик температуры для лучшего контроля температуры внутри чипа

Частота ЦП не упоминалась, но в более ранних отчетах указывалось, что четыре ядра Cortex A17 должны работать на частоте до 1,8 ГГц. Графический процессор якобы Mali-T760 или T-764, последнего пока не существует или еще не анонсировано. Однако ранее просочившиеся цифры, показывающие скорость треугольника 300 MTri/s и скорость заполнения 2,4Gpix/s, противоречат 1390Mtri/s и 11,2Gpix/s, указанные на странице ARM Mali-T760. Я предполагаю, что Mali-T764 существует, но о нем не было объявлено, и он представляет собой более дешевую и производительную альтернативу Mali-T760. Появилась новая «статья» о Mali-T764 от Enybox, одного из производителей ТВ-боксов и HDMI ТВ-стиков.

Есть некоторые приятные особенности из спецификаций, такие как поддержка LPAE до 8 ГБ ОЗУ, поддержка Gigabit Ethernet, HDMI 2.0 для True 4K2K до 60 Гц, декодирование 4K2K, но отсутствие поддержки SATA и USB 3.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
