Как снять патрон с шуруповерта: откручиваем и разбираем своими руками

Чтобы понять, как снять патрон с шуруповерта, нужно хорошо представлять, как устроен инструмент. Эта деталь крепится на вал, приводящий ее в движение, и служит для фиксации рабочего органа. Как правило, ее оболочка имеет цилиндрическую форму. Под ней находятся прижимные кулачки и регулировочные гильзы. Когда их заклинивает, достать рабочую деталь становится сложно или невозможно. Тогда возникает необходимость снять зажим, чтобы в дальнейшем облегчить себе работу по ремонту. Делать это нужно для смазки, чистки и профилактического осмотра. Существует несколько способов крепления. У каждого из них есть свои преимущества и недостатки. В каждом отдельном случае проблема решается по-разному.

Как снять и разобрать патрон шуруповерта

Устройство детали

Способы крепления к корпусу

Типоразмеры

Как снять гильзу

Как попасть внутрь

Как найти новую деталь

Используются две основные конструкции.

• Кулачковые — фиксация происходит при помощи Г-образного  ключа, вставляющегося перпендикулярно.
• Быстрозажимные — для фиксации необходимо зажать один цилиндр корпуса рукой, вращая другой цилиндр вокруг собственной оси.

Кулачковые менее удобны, но обеспечивают более надежное соединение. При вращении ключа регулировочная гильза сжимает стальные кулачки, пока они не сомкнутся.

Instagram @welderrzn62

Быстрозажимные затягиваются быстрее. Для них не требуется ключ.

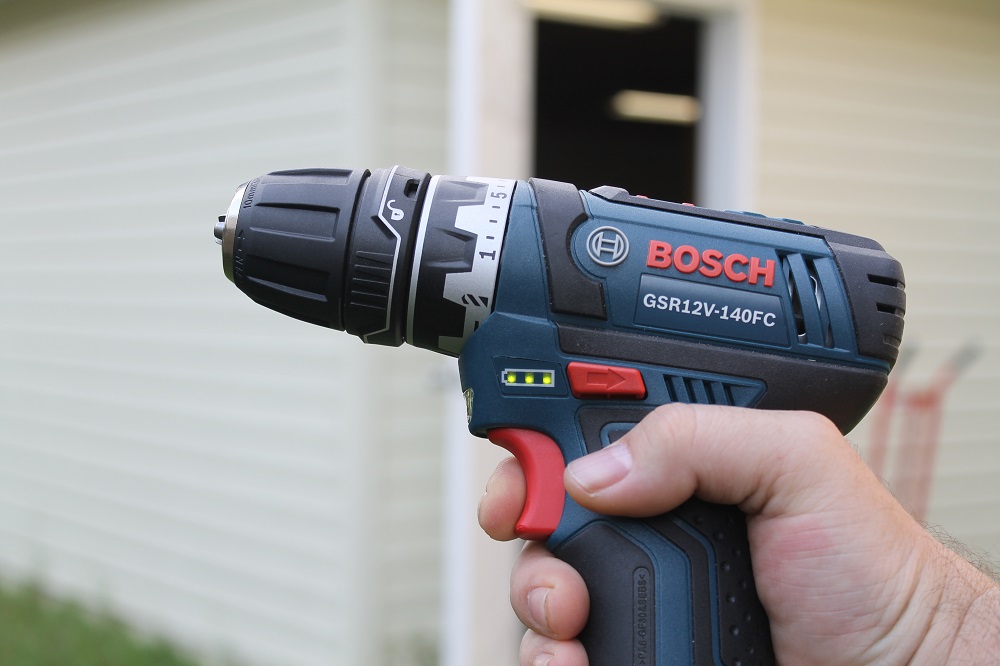

Аккумуляторная дрель-шуруповерт BOSCH

Виды быстрозажимных конструкций

• Одномуфтовая — чтобы провести установку биты достаточно одной руки, поскольку одна из частей корпуса фиксируется автоматически.
• Двухмуфтовая — обе части являются подвижными, и одну из них нужно придерживать рукой, чтобы она не вращалась.

Если требуется заменить патрон на шуруповерте, следует учесть, что одномуфтовые применяются только на инструментах с блокираторами.

Материалом служит пластик или металл. Пластиковые изделия менее надежны, но с ними удобнее работать, так как весят они меньше.

Instagram @kuban_instrument

Есть два основных способа.

• На резьбе — гильза накручивается на вал.
• С помощью конуса «Морзе» — конический хвостовик вставляется в отверстие на шпинделе, соответствующее ему по размеру. Этот метод является одним из наиболее эффективных и применяется уже более сотни лет.

Дополнительную прочность соединению придает фиксирующий винт.

Instagram @retooling

Используется несколько типоразмеров. Их необходимо знать, чтобы правильно подобрать изделие на замену. На конус нанесена маркировка.

Рассмотрим пример: 1 — 6 В 7.  Цифры 1-6 — диапазон размеров хвостовика, которые могут быть установлены на изделие. В данном случае он выражен в миллиметрах. В 10 и далее до В 45 указывают калибр конуса. Всего существует 9 калибров.

Маркировка может иметь такой вид: 1 — 13 М 12х1,4. Цифры до буквенного обозначения — диапазон размеров хвостовика, после него — параметры резьбы. Величины указаны в миллиметрах или дюймах.

Аккумуляторная дрель-шуруповерт Bort

Рассмотрим еще один пример: 4 — 15 мм ½ — 22 UNF. Надпись говорит о том, что можно применять биты диаметром от 4 до 15 мм, ½  — это размер резьбы в дюймах, 22 — количество ниток (резьбовых витков) в дюйме.

Instagram @kuban_instrument

Делать это нужно не только в критических ситуациях, когда требуется срочный ремонт. Детали нуждаются в постоянной смазке и очистке даже, если ими долгое время не пользовались. Без профилактики инструмент быстро выйдет из строя. Работать на нем лучше с перерывами в несколько минут. Биту и двигатель нужно предохранять от перегрева.

Аккумуляторная дрель-шуруповерт Metabo PowerMaxx

Отворачивать корпус можно по-разному. Здесь многое зависит от конструкции и способа крепления.

Гильза с фиксирующим винтом

Винт находится между кулачками. Чтобы добраться до его головки, необходимо их развести в стороны. С помощью крестовой отвертки его выкручивают, вращая по часовой стрелке. Затем вставляют в кулачки шестигранный ключ и двигают его против часовой стрелки. Движение должно быть резким. Придется приложить усилие, чтобы сдвинуть стык. Со временем соединение становится очень прочным. Если ключа недостаточно, можно использовать молоток.

Аккумуляторная дрель-шуруповерт Makita

Конус «Морзе»

В данном случае с помощью молотка хвостовик выбивается из конического отверстия. Если сделать это не удается, придется разобрать инструмент и извлечь из него вал с патроном. Затем нужно будет удалить трубным ключом зажимной цилиндр. Обычные гайки на этом узле применяются редко.

Аккумуляторная дрель-шуруповерт Hyundai

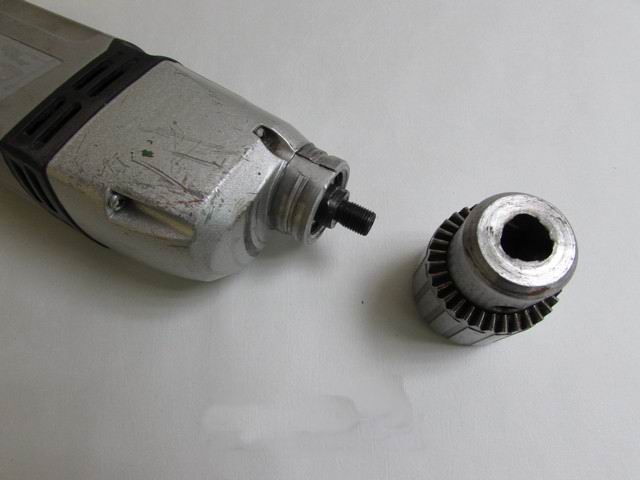

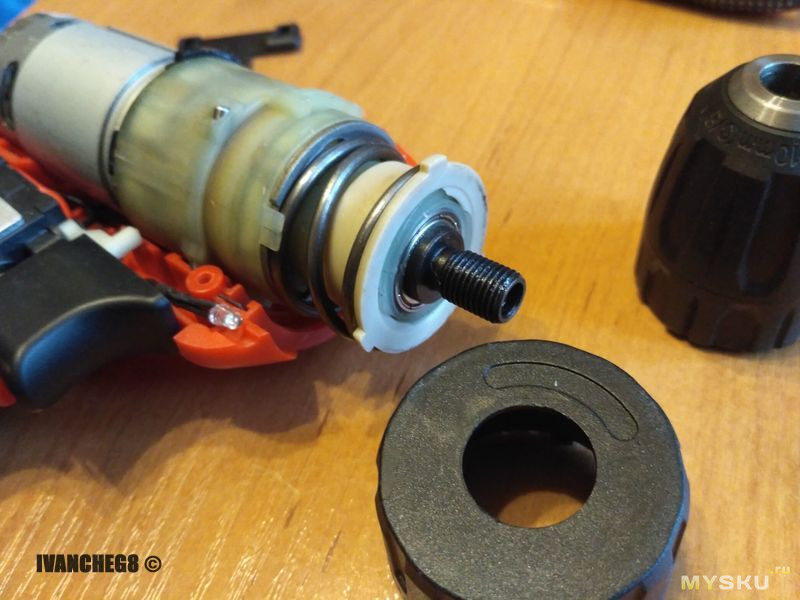

Резьбовое соединение

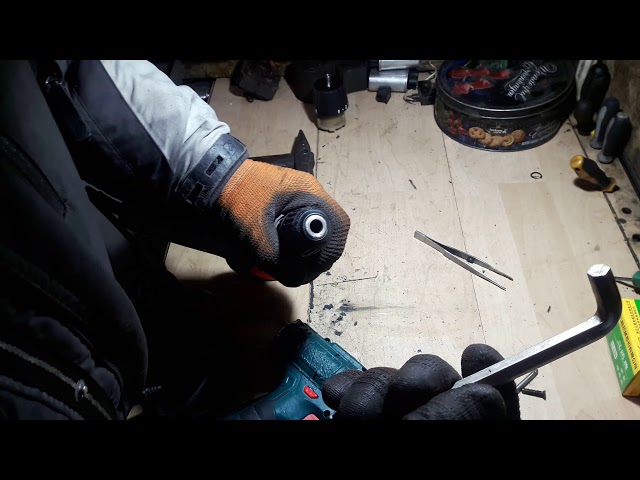

Для работы понадобится Г-образный десятимиллиметровый шестигранник. Его вставляют в кулачки, плотно зажимают и поворачивают. Удобнее зафиксировать шестигранник в руке либо на опоре и на малых оборотах включить двигатель. Он должен работать лишь малую долю секунды. Этого обычно бывает достаточно, чтобы ослабить соединение и беспрепятственно снять гильзу. Если метод не работает, инструмент следует разобрать, чтобы подойти к соединению с другой стороны.

Instagram @umedia_service

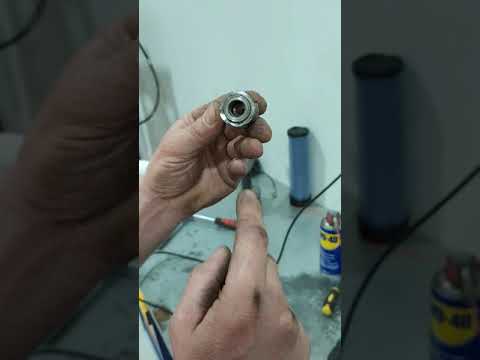

Чтобы попасть внутрь, нужно убрать заглушку. На пластмассовом корпусе она снимается легко — достаточно поддеть ее острым предметом. На металлическом ее выбивают молотком. Для этого следует ударить по основанию зажимной гильзы, стараясь ее не повредить. Чтобы до него добраться, между кулачками вставляют болт большого диаметра, затем сдвигают их так, чтобы болт встал перпендикулярно основанию, но при этом мог свободно перемещаться вверх и вниз. По выступающей над поверхностью головке бьют молотком.

Сетевая дрель-шуруповерт Интерскол

Детали конструкции

• Рукав
• Основание
• Шайба
• Подшипник
• Гайка.

Устройство может быть и более сложным, но в большинстве случаев оно состоит из этих элементов.

Instagram @kuban_instrument

Перед тем как разбирать патрон шуруповерта, следует поискать другие решения проблемы. Пытаться раскручивать его бесполезно. Дело в том, что большинство моделей для этого не рассчитаны, и попасть внутрь без повреждений не удастся.

Если они разбираются, то действовать можно несколькими способами.

Что делать, если патрон не разбирается

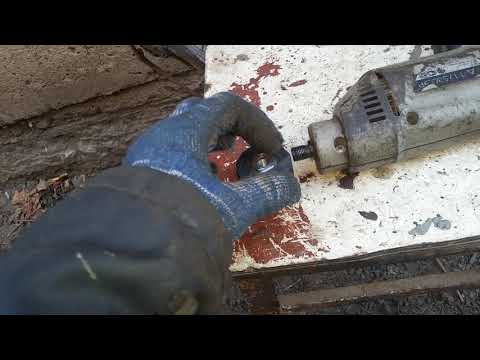

• В перфоратор или дрель, способную работать в ударном режиме, вставляем болт диаметром около одного сантиметра. Можно использовать сломанное сверло.
• Болт или сверло вставляем сзади.
• Разводим кулачки.
• Теперь нужно найти упор — им могут стать стол или пол. Необходимо подложить амортизатор — кусок резины или пенопласта.
• Перфоратор с гильзой упирается в амортизатор и включается на несколько секунд.

После ремонта или профилактических работ сборную модель несложно будет собрать обратно. Важно не перепутать положение кулачков. При долгом использовании они притираются друг к другу и немного деформируются.

Instagarm @kuban_instrument

Если конструкция не предполагает вмешательства извне, корпус придется пилить, а потом соединять самодельным обхватом.

Этот процесс является довольно трудоемким и проще установить новую деталь.

Аккумуляторная дрель-шуруповерт СПЕЦ

В идеале он должен быть таким же, как старый. Если найти такой же не удается, нужно искать модель с теми же параметрами — формой, размером, принципом работы. Все изделия стандартизированы, однако несмотря на это проще совместить запчасти, выпущенные одним производителем.

При подборе можно руководствоваться и другими принципами. Если инструмент используется часто, необходимо определиться, что важнее — удобство и скорость смены рабочей части либо надежность соединения. В первом случае подойдет быстрозажимный цилиндр, во втором — кулачковый, фиксирующийся с помощью ключа.

Instagram @kuban_instrument

Важно не допустить ошибки. Проще всего искать нужную деталь, имея при себе инструмент и образец старой гильзы. Как поменять патрон на шуруповерте, должно быть написано в его инструкции. Для соединения используется резьба на корпусе и валу либо конус «Морзе».

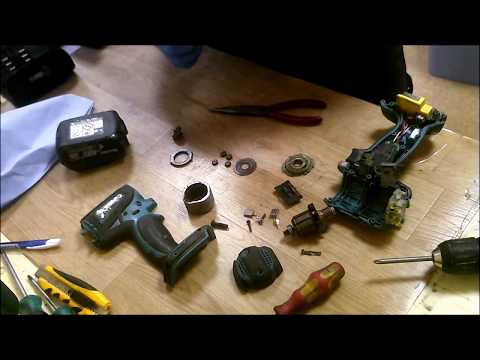

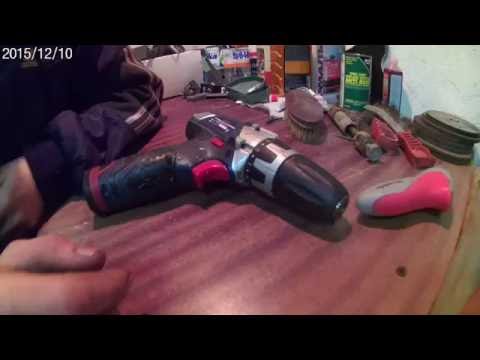

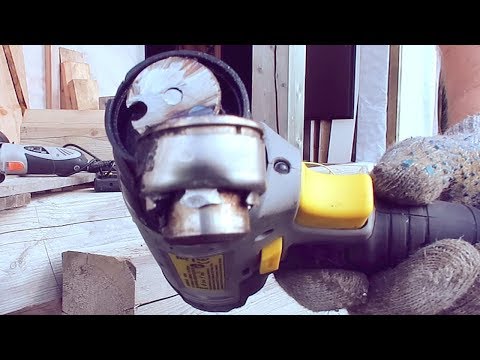

Подробную инструкцию по разбору шуруповерта смотрите на видео.

схема и виды крепления, способы замены, видео

Для работ по дому хороший хозяин должен иметь большое количество инструментов. При частом использовании отдельные элементы агрегатов подвергаются износу и перестают работать. В этой статье поговорим о том, как открутить патрон на шуруповёрте — относительно новом инструменте на нашем рынке. В нем именно эта деталь подвергается наибольшим рабочим нагрузкам и быстрому износу.

• Виды патронов
• Виды крепления
  • Определение крепления
• Снятие патрона с вала шуруповёрта
  • Снятие патрона с шуруповёрта «Макита»
• Правила пользования шуруповёртом

Эта деталь представляет собой пустотелый стальной цилиндр, укомплектованный кольцом и гильзой. Внутри размещены кулачки, они фиксируют съёмные биты и насадки. Деталь надевается на вал агрегата. Поэтому он имеет коническую поверхность или резьбу. Отверстие в нём предназначается для закрепления съёмного инструментария.

Виды патронов

Сейчас существует два вида этой детали:

• быстрозажимные;
• кулачковые.

Первый вид имеет дополнительные категории:

• двухмуфтовые — возможно откручивание и закручивание двумя руками, одна муфта придерживается, вторая прокручивается для снятия насадки;
• одномуфтовые — все описанные выше операции выполняются с помощью одной руки, этому способствует система блокировки вала во время снятия насадки.

Общей характеристикой быстрозажимных разновидностей является смена оснастки без помощи специальных инструментов.

Материал, из которого сделан патрон:

• металл;
• пластмасса.

Пластмассовые изделия лёгкие, но не имеют устойчивости к ударам. Быстрозажимные вариации используются как в быту, так и на производстве.

Кулачковые разновидности более надёжны, в них заложен больший противоударный потенциал, они прочны, из минусов — относительная тяжесть детали.

Виды крепления

Крепление происходит с помощью:

• конуса Морзе;
• резьбы;
• фиксирующего винта.

Первое крепление названо по фамилии С. А. Морзе в XIX веке. Соединение происходит благодаря сцепке поверхностей вала и конуса с отверстием за счёт идентичной конусности. Крепление получило широкое распространение благодаря простоте и надёжности.

Во втором виде соединения на валу и патроне нарезана резьба. Совмещение происходит путём накручивания патрона на вал.

Третий вид является модификацией резьбового крепления — для надёжности соединение фиксируется с помощью винта. У него в основном головка под крестовую отвёртку и левосторонняя нарезка. Увидеть винт можно, лишь полностью раскрыв кулачки.

Определение крепления

Крепление патрона определяется при его визуальный осмотре. Конус Морзе маркируется следующим образом — 1−6 В22. Первые цифры — диаметр хвостовика используемой насадки, а В22 — собственно величина конуса.

Резьбовое соединение также обозначается цифрами и буквами, для примера: 1,0 — 11 М12×1,25. Первая часть маркировки означает опять-таки диаметр хвостовика используемой насадки, вторая — метрическую величину резьбы. В импортируемых шуруповёртах величина указывается в дюймах.

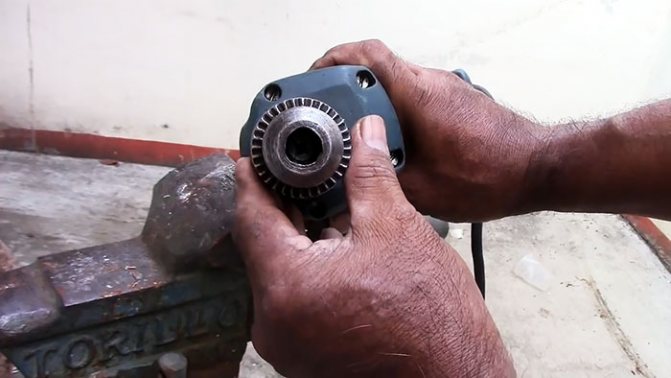

Снятие патрона с вала шуруповёрта

Демонтаж детали выполняется шестигранным ключом Г-образной формы на 10 мм. Короткая часть ключа фиксируется в патроне. Далее агрегат включается, свободный конец ключа должен ударить по поверхности стола или верстака. Снимается он поворотами ключа и потом должен без усилий соскользнуть по резьбе.

Опишем ещё один способ замены патрона на шуруповёрте. Первым делом разжимаются кулачки. На дне может размещаться винт, это дополнительное крепление вала. Крутим его по часовой стрелке. Потом зажимаем шестигранник и с усилием проворачиваем в обратную сторону — он должен сняться с вала. Если деталь не поддаётся, надо ударить молотком по оконечности ключа.

Если данные методы не сработали, придётся проводить полный демонтаж, доставать редуктор и фиксатор вместе со шпинделем. Вытянутый механизм фиксируется в тисках, патрон откручивается от него трубным ключом. Бывают фиксаторы с выточкой под обыкновенный гаечный ключ, она облегчает демонтаж, но попадаются данные экземпляры нечасто.

На конусе Морзе деталь выбивается с корпуса молотком.

Чтобы иметь более полную картину, как разобрать патрон шуруповёрта, видео для ознакомления представлено ниже.

Снятие патрона с шуруповёрта «Макита»

Шуруповёрты компании «Макита» оснащены нарезным креплением и вспомогательным фиксирующим винтом с левой нарезкой.

Выполняем поочерёдно действия:

• выкрутить винт в правую сторону;
• нажать кнопку, стопорящую шпиндель;
• завернуть агрегат в плотную ткань и вставить в тиски;
• зафиксировать шестигранник в кулачках;
• ударами молотка по концу ключа прокрутить патрон и вынуть его с вала.

Если знать описанные выше принципы демонтажа, то вопрос, как снять патрон с шуруповёрта «Интерскол», «Бош», другого популярного бренда, отпадёт сам собой.

Правила пользования шуруповёртом

Обеспечить долгое функционирование инструмента возможно, если придерживаться простых правил эксплуатации:

• оберегать агрегат от влаги;
• перед использованием обязательно отрегулировать инструмент;
• отключать аккумулятор во время смены насадок;
• при длительном неиспользовании периодически запускать шуруповёрт для разрядки аккумулятора;
• иметь несколько запасных аккумуляторов.

Замена патрона в шуруповёрте в домашней мастерской по плечу любому мужчине. Использовав описанные выше методы, вы гарантированно проделаете данную операцию быстро и с минимумом усилий.

Как снять патрон с шуруповерта своими руками, особенности

Содержание статьи

1. Разбираем шуруповёрт правильно
2. Как снять патрон с с шуруповерта Мakita и шестигранный патрон под биту
3. Как снять патрон с шуруповерта Интерскол и Бош
4. Как снять патрон с шуруповерта Милуоки
5. Как снять патрон с шуруповерта Хитачи и Зубр
6. Как снять патрон с шуруповерта Макита 6271d
7. Как снять патрон шуруповерт на 220 Диолд
8. Как снять патрон с шуруповерта Деволт
9. Как снять патрон с шуруповерта Метабо

Разбираем шуруповёрт правильно

Шуруповерт, работающий от электричества (бывают и пневматические шуруповёрты), независимости от производителя, имеют приблизительно одинаковый принцип работы. Он занимает одну из первых позиций в наборе инструмента для домашнего использования. Причем принципиальной разницы между аккумуляторным питании и питании от сети нет. Меняется только сам вид подачи питания на электродвигатель.

Все остальные детали и порядок из подключения у шуруповертов одинаковые.

 Давайте посмотрим, из чего состоит шуруповёрт.

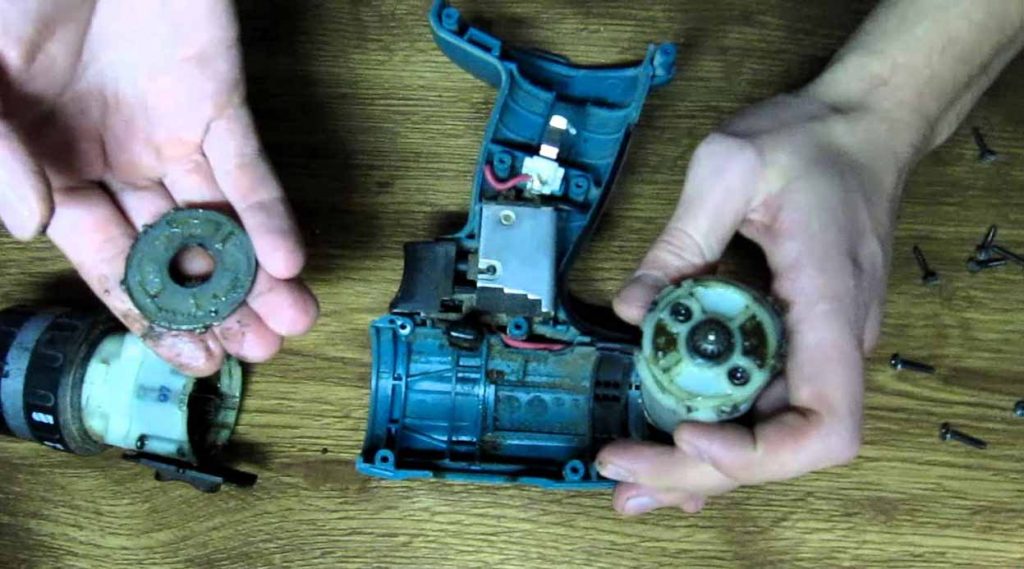

Основные детали шуруповёрта

Иногда этот инструмент нужно разбирать, например, для профилактического осмотра, смазки. Иногда для проведения ремонта, особенно это касается патрона. В принципе, патрон у всех производителей почти похожий, за исключением некоторых моментов.

Все детали и узлы шуруповерта подетально

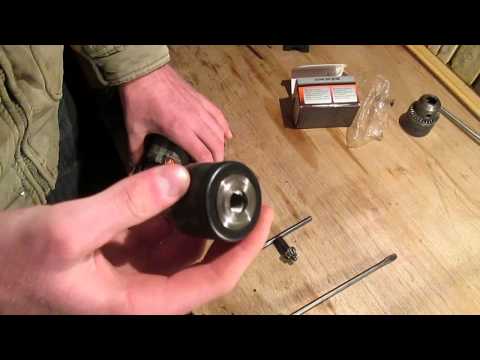

Патроны могут быть разными – кулачковыми и быстрозажимными. Давайте рассмотрит, как его снять с инструмента, независимо, для ремонта или для замены деталей или самого патрона. Разборка производится следующим образом.

Прежде всего к этому нужно подготовиться, собрать оснастку для работы, состоящей из отвертки, шестигранника, подходящего по профилю к патрону, небольшой, но массивный предмет типа гири, пробойник. Обязательно нужно одеть защитные очки, так как отлетевший мелкий предмет может попасть в глаза.

Процесс демонтажа патрона

Определяем перед началом работы, какой перед нами патрон: с конусом Морзе, просто на резьбе и на резьбе плюс дополнительный фиксирующий винт.

Определяем по маркировке, какой вид патрона. Надпись «1 – 6 В10» это конус Морзе, если «1,0 -11» в российских инструментах и «2-13» мм ½ – 20 UNF» для импортных инструментов, где размер указывается в дюймах.

Трёхкулачковый патрон с метрической резьбой иностранного производства

Конусный патрон снимаем очень просто, просто постукиваете, причем, естественно, осторожно, молоточком по корпусу патрона. Для резьбового немного сложнее.

Как снять патрон с с шуруповерта Мakita и шестигранный патрон под биту

Для начала плоской отверткой расширяем патрон. Нужно помнить, что у этой марки патрон крепится на резьбе, при этом фиксатор имеет левую резьбу, что важно помнить при разборке.

Ещё небольшой нюанс, здесь болт находится глубже, чем у других патронах, поэтому нужно постучать аккуратно по его головке молотком через пробойник.

Откручиваем стопорный винт по часовой стрелке, который находится в торце патрона.

Вставляем шестигранный ключ внутрь патрона и там его фиксируем, после чего переключаем на сверление и включаем реверс. Иногда проще зажать его в слесарные тиски. Можно это операцию произвести проще, ударив по шестиграннику молотком, но при этом есть риск повредить патрон. Этим можно пользоваться для полной замены патрона без ремонта.

После того, как винт вынули, откручиваем патрон. Если на шпинделе есть срезы для гаечного ключа, производим штопорную фиксацию его. В случае отсутствия срезов, снимаем крышку корпуса.

Иногда компания применяет для бытовых шуруповертах с малой мощностью и в шуруповертах – отвертках пластиковые патроны. Как снять патрон с  такого шуруповерта Макита, лучше посмотреть видеоурок, так как работы нужно производить более осторожно.

Если это кулачковый патрон, сами кулачки нужно перед этим разжать.

Если это Макита, шуруповерты у неё оборудуются автоматической блокировкой. Патроны у этого производителя имеют патроны одномуфтовые.

Шестигранный патрон под биту снимают при помощи разводного ключа, наложив его на гайку внутри. Перед этим нужно развести шестигранник до максимума,  или действовать, как выше указано.

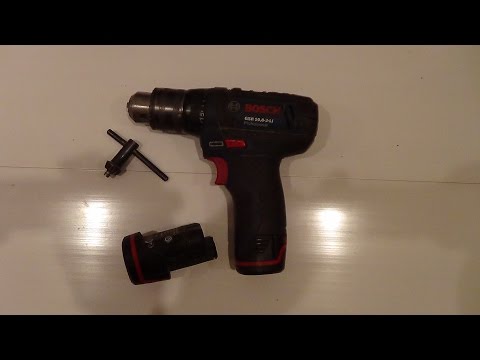

Как снять патрон с шуруповерта Интерскол и Бош

Эти инструменты по строению и многим характеристикам схожи между собой, что то лучше у одной марки, что то у другой, но патроны у этих двух марок инструментов имеют схожее строение.  Единственная разница, у шуруповерта Bosch имеется автолот в патроне. Что бы поменять его, для начала выкручиваем винт, как обычно у всех, по часовой стрелке.

Разбираем патрон к шуруповерту Интерскол

Затем вставляем шестигранник на 8 внутрь, закрепляем его. При этом аккумулятор должен быть заряжен максимально. Следим, что бы угол шестигранника был повернут вниз, параллельно ручке. Выставляем усилие на сверление и затем включаем реверс. Подставляем под шестигранник что то твердое: камень,  гантель или что то в этом роде и включаем кнопку пуск. . Удар и патрон легко откручивается с резьбы против часовой стрелки.

Как снять патрон с шуруповерта Милуоки

Это очень даже неплохой инструмент, с хорошей сборкой, добротный,  патрон имеет крепление резьбовое плюс дополнительная фиксация винта. При разборке сначала выкручиваем этот винт, затем выбиваем, хотя производитель и не рекомендует менять патрон самостоятельно.

Дрель – шуруповерт Milwaukee имеет быстрозажимной патрон

Он имеет шаг мелкий и резьбу 9/16 дюйма, замену делают в сервисном центре или можно поискать на Амазоне .

Трёхкулачковый патрон у Милуоки может зажимать сверло 2 мм

После приобретения патрона к этой модели шуруповерта, начинаем замену. Для начала пытаемся проделать стандартную процедуру разборки.

Для этого разжимаем кулачки и выкручиваем винт, который имеет левую резьбу. Если резьба не поддается, ударяем молотком при помощи пробойника по нему, что бы сдвинуть резьбу.

Затем зажимаем в кулачках шестигранник, на 8 и, переключив на реверс, на мгновение включаем инструмент, упирая ключ о твердый предмет. Обычно после этого патрон скручивается, но иногда приходится, поддев осторожно под край патрона плоскую отвертку, пытаются таким образом сдвинуть резьбу.

Иногда приходится снимать, полностью разбирая инструмент, доставая при этом редуктор со шпинделем.

Как снять патрон с шуруповерта Хитачи и Зубр

Эти два инструмента по конструкции очень схожи между собой. Если необходимо снять патрон для замены или для профилактике, нужно отсоединить его с вала от устройства критических усилий.

Отсоединить патрон у этих марок не сложно, просто выкручиваем винт внутри, как обычно, по часовой стрелке, и снимаем корпус патрона без дополнительных усилий.

Как снять патрон с шуруповерта Макита 6271d

Плоской отверткой выкручиваем винт против часовой стрелки, затем берем шестигранник на 8, зажимаем его и далее стандартно выкручиваем патрон, не прилагая особенных усилий. В качестве замены не обязательно брать родной патрон, можно взять и патроны немецкой фирмы Deko, подсоединив в обратном порядке.

Как снять патрон шуруповерт на 220 Диолд

Сетевой шуруповерт Диолд имеет ключевой патрон. Для того, что бы снять такой патрон, утапливаем до максимума кулачки, что бы открыть максимально дно, и отверткой выкручиваем зажимной винт по левой резьбе. Что бы зафиксировать патрон от вращения шпинделя, фиксируем его или ключом от патрона или, обмотав тряпкой инструмент или установив на губки пластиковые нагубники, зажимаем в тисках. Отвернув винт, снимаем без труда старый патрон.

Если не получается открутить винт, снимаем крышку корпуса и фиксировать шпиндель внутри.

Не забудьте отключить шуруповерт от сети! При замене патрона включать инструмент не нужно.

Как снять патрон с шуруповерта Деволт

Шуруповерт DeWALT, хоть и работает надёжно, но также требует периодического осмотра и чистки внутренних деталей и патрона. Патрон у шуруповертов быстрее всего изнашивается.

У этой компании у шуруповертов есть небольшой недостаток – это самоослаблябщий патрон.

При замене патрона можно пользоваться таким же способом, что и для всех быстрозажимных патронов, но специалисты советуют начинать разбирать с корпуса, снимая детали с вала и аккуратно дойдя до патрона. все детали потом протереть, смазать, не перебарщивая и снова аккуратно собрать.

Снимаем патрон с шуруповерта DeWALT

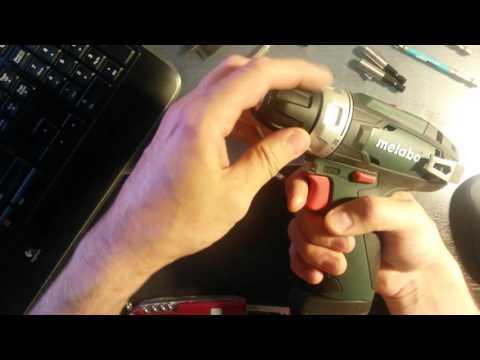

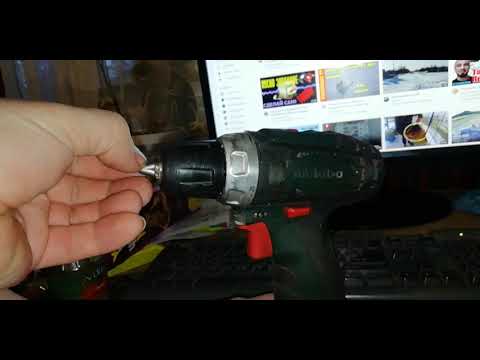

Как снять патрон с шуруповерта Метабо

Производитель оснастил инструмент шпинделем с шестигранником

Процесс замены патрона у шуруповерта Метабо

На носике патрона находится гайка. При помощи разводного ключа ее нужно отвернуть, затем открутить по правой резьбе патрон.

Вообще пользователи советуют патрон этой марки разбирать при помощи ключа разводного и пассатижей.



8px;width: 550px;» border=»1″ cellpadding=»1″ cellspacing=»1″>

Внимание покупателей подшипников Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению  подшипников и комплектующих на почту или звоните сейчас:      +7(499)403 39 91          [email protected]       Доставка подшипников  по РФ  и зарубежью.   Каталог подшипников на сайте themechanic.ru

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+7 (495) 128 22 34
zakaz@themechanic. ru
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

themechanic.ru

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+7 (495) 128 22 34
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

themechanic.ru

Ремонт патрона для шуруповерта своими руками

Содержание

• 1 Патрон шуруповерта: описание, функция
  • 1.1 Как разобрать патрон шуруповерта
  • 1.2 Как заменить патрон шуруповерта
• 2 Ремонт патрона шуруповерта своими руками
  • 2.1 Ремонт шуруповерта своими руками при люфте патрона
  • 2.2 Ремонт шуруповерта своими руками при биении патрона
• 3 Резьба патрона шуруповерта

На сегодняшний день таким инструментом, как шуруповерт, пользуются многие, поэтому неудивителен высокий спрос на них. Очень часто устройство выходит из строя, и покупатель спешит в ремонтную мастерскую, отдавая за ремонт деньги. Не всегда хочется это делать, конечно, поэтому в нашей статье мы поможем вам подробнее ознакомиться с устройством шуруповерта. С некоторыми проблемами можно справиться самостоятельно.

Мы рассмотрим различные случаи поломок шуруповерта, а именно: разберемся с наиболее частыми поломками такой важной детали инструмента, как патрон.

Патрон шуруповерта: описание, функция

Патрон представляет собой металлический цилиндр с полостью внутри, оснащенный кольцом и регулирующей гильзой. Закреплен он на валу. С его помощью сверло или шлифовальная насадка оказываются надежно зафиксированными в нем для дальнейшей работы. Фиксацию рабочего органа инструмента (сверла) обеспечивает резьба. Сверло в нем затягивается двумя способами. Первый способ заключается в затягивании его специальным ключом, во втором способе затяжка сверла происходит при вращении патрона в направлении, противоположном оси вращения сверла.

Как разобрать патрон шуруповерта

Несмотря на то что на сегодняшний день на рынке представлено множество моделей шуруповертов, общий подход к съему такого элемента, как патрон, у них один. Сейчас мы кратко его опишем.

Для того чтобы его раскрутить, вам необходимо снять винт, крепящий его на валу. Он находится внутри патрона, вращение винта следует производить по часовой стрелке. После того как вы выкрутили винт, следует рывком дернуть патрон в обратную сторону.

Внимание! При попытке выкрутить его вручную необходимо поставить дрель на вторую скорость, если она двухскоростная. При покупке инструмента желательно смазать винт машинным маслом. В отдельных случаях, когда этот элемент не хочет поддаваться, тогда следует поставить инструмент на первую скорость, зажать его в ладони, включить реверс влево. Патрон должен легко сойти с резьбы.

Как заменить патрон шуруповерта

Заменить его неподготовленному пользователю будет нелегко, так как без помощи специального инструмента голыми руками у вас не получится это сделать. Способов, которыми его можно снять, два, мы и рассмотрим их в нашей статье дальше. Для того чтобы его поменять, следует обратить внимание на те действия, которые мы описали в статье выше. Демонтаж выполняется следующими инструментами:

• Шестигранный ключ – обычно это 10 мм Г-образный металлический стержень. Следует зафиксировать его короткую часть в патроне, длинную необходимо упереть во что-либо, например, в стол. Проворачиваем патрон, после чего снимаем его поворотами ключа.

Мы рассмотрели способ демонтажа с помощью ключа. Способ снять элемент вручную описан выше.

Важно! В особо тяжёлых случаях заклинивания подвижных элементов вам предстоит полный разбор корпуса инструмента с выемкой шпинделя с редуктором и патроном. Для этого вам понадобятся тиски, в которых вы будете зажимать инструмент, и трубный ключ, которым вы будете отворачивать патрон. Облегчают выполнение этой задачи выборки, предназначенные для вставки гаечного ключа. Но они встречаются не на всех моделях, поэтому справляться придется вышеуказанным способом.

Ремонт патрона шуруповерта своими руками

Это подвижный элемент инструмента, который состоит из многих трущихся деталей. В процессе работы он подвергается износу, возникающему в результате действия на него сил трения, ударных сил и других факторов. Биение патрона, его чрезмерный люфт могут испугать неопытного мастера. В некоторых случаях не всегда удается выделить время или финансы для обращения в ремонтную мастерскую. Поэтому мы рассмотрим, как можно обойтись своими силами при ремонте различных неисправностей инструмента.

Ремонт шуруповерта своими руками при люфте патрона

Небольшой люфт в пределах 1 мм обычно не создает видимых проблем при работе. При большей величине следует обратить внимание на состояние редуктора. Итак, порядок действий следующий:

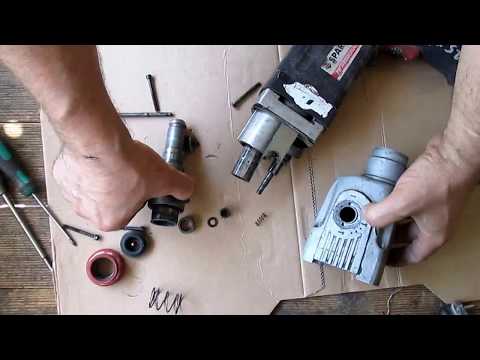

• Откручиваем болты крепления верхней крышки инструмента. Снимаем ее.
• Откручиваем электродвигатель от редуктора. Осматриваем крепления.
• Разбираем редуктор. Зачастую причиной поломки является неисправность втулки, находящейся внутри. Вынуть втулку возможно с помощью действий, описанных в начале статьи (смотрим, как снять патрон вручную). Втулка легко выпрессовывается вручную.
• Производим замену втулки. Затем собираем все в следующей последовательности: втулка, вал, подшипники втулки, стопорное кольцо. Смазываем трущиеся детали.
• После этого в обратной последовательности собираем редуктор. Крепим его к электродвигателю.
• Собираем корпус шуруповерта.

Ремонт шуруповерта своими руками при биении патрона

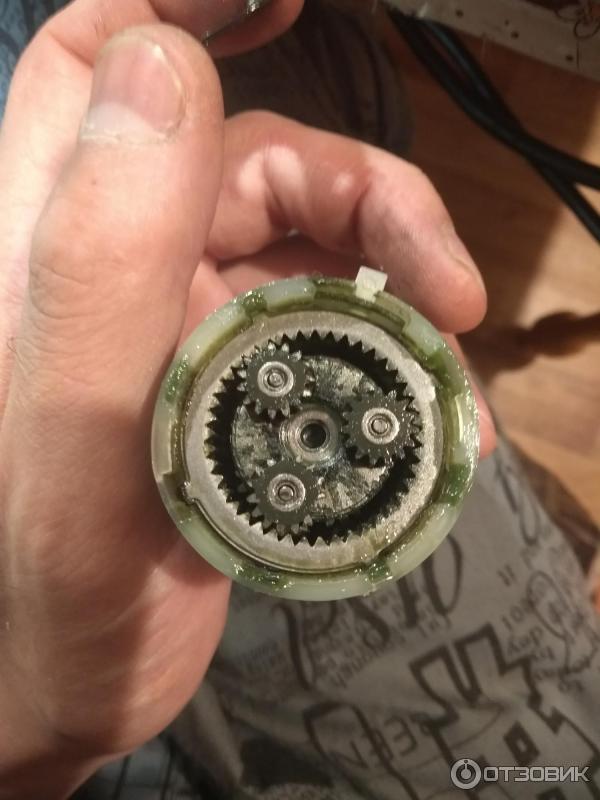

Главным виновником этой проблемы является редуктор шуруповерта. Чтобы удостовериться в этом, вам необходимо снять его, демонтировав вышеуказанным способом. Конкретно эта поломка может указывать на несколько проблем в редукторе, которые мы укажем ниже. Причина может заключаться в:

• нарушении геометрии вала редуктора;
• выработке шестерен;
• неисправности опорного подшипника вала;
• износе штифтов, фиксирующих сателлиты планетарной шестерни.

Вышеперечисленные детали производятся только на заводах, поэтому самому их изготовить у вас не получится. Вам остается только приобрести их и заменить вышедшие из строя.

Резьба патрона шуруповерта

Конструктивно в корпусе инструмента этот подвижный элемент закрепляется тремя способами:

• Крепление при помощи конуса Морзе.
• Нанесение резьбы.
• Закрепление установочного винта.

Крепление с помощью конуса Морзе известно издавна и заключается в следующем. Вал имеет форму конуса, повторяющую очертания поверхности внутри патрона – такого же конуса. Совмещая их определенным образом, получают надежное соединение.

Стыковка вала с патроном при помощи резьбового соединения заключается в наличии на конце вала резьбы, на которую свободно может накручиваться патрон, имеющий такую же резьбу.

Фиксирующий винт чаще всего используется как дополнительное крепление. Его головка имеет насечки под крестовую отвертку, а также левую резьбу. Этот винт вы сможете увидеть, раскрутив закрывающие его кулачки.

Чтобы узнать, какое у вашего инструмента крепление, необходимо внимательно осмотреть корпус инструмента. Обозначение для каждого вида крепления свое. Например, такое: 1–6 В 10 будет означать, что патрон закреплен посредством конуса Морзе размером В10, и к нему можно использовать насадки с диаметром хвостовика от 1 до 6 мм. При наличии же такой записи: 1,0–11 М 12 х 1,25 – вам будет известно, что на него следует использовать насадки с хвостовиками от 1 до 11 мм, метрическая резьба имеет сечение 12 х 1,5 мм. Зарубежные производители используют показатели в дюймах, например, 1,0–11 ½ – 20 UNF.

В этой статье мы рассмотрели основные проблемы, возникающие в процессе эксплуатации инструмента, уделили внимание такому ответственному узлу в конструкции шуруповерта, как патрон. Вместе с этим разобрались, как он крепится в конструкции шуруповерта, дали несколько советов по его ремонту своими руками, а также постарались в общих чертах осветить пути решения проблем ремонта.

как открутить резьбовой и снять конусный

Шуруповерт — эффективный инструмент, позволяющий ускорить проведение многих строительных, слесарных и сборочных работ. Он с успехом заменяет не только большой ассортимент отверток и гаечных ключей, но и может выступать в роли дрели. Однако любая техника подвержена износу. Может произойти поломка различных узлов. Нередко возникает необходимость замены патрона на шуруповерте. Чтобы успешно провести ремонт, стоит подробнее изучить устройство инструмента.

• Устройство и неисправности
• Трехкулачковый патрон
• Способы демонтажа
  • Резьбовое крепление
  • Инструментальный конус
• Варианты разборки
• Виды поломок

Устройство и неисправности

Все шуруповерты имеют примерно одинаковое устройство. Отдельные разновидности могут включать в себя ряд дополнительных узлов. Но любая модель оснащена следующими обязательными элементами:

• электродвигатель постоянного тока;
• планетарный редуктор;
• ограничитель нагрузки;
• аккумулятор.

Самая распространенная неисправность — пришедший в негодность аккумулятор. Проще всего заменить нерабочий аккумулятор на новый. Если модель старая и нужных аккумуляторов нет в продаже, можно попробовать приспособить начинку от другого, поместив ее в корпус от старого. Следует внимательно следить за соответствием электрических характеристик используемых для замены батарей.

Никель-кадмиевые аккумуляторы обладают эффектом памяти. Иногда для восстановления их нормальной работы достаточно провести несколько циклов полного разряда и заряда. Это позволит вернуть батарее исходную емкость.

Ремонт большинства внутренних узлов инструмента требует высокой квалификации и существенных трудозатрат. Внешним узлом, который относительно просто в случае неисправности заменить самостоятельно, является патрон.

Трехкулачковый патрон

В большинстве моделей шуруповертов применяются трехкулачковые зажимные патроны. На патрон приходится основная доля нагрузки при работе инструмента. Это может приводить к частому возникновению неисправностей. Наиболее часто возникают следующие проблемы:

• люфт кулачков;
• перекос кулачка и зажимаемого элемента относительно оси вращения;
• неравномерное усилие затяжки;
• заклинивание.

Для проведения ремонта необходимо выяснить причину поломки. Для этого нужно сначала снять патрон. Прежде чем это сделать, следует выяснить метод крепления. Возможны два варианта:

1. Инструментальный конус — самый простой и надежный способ крепления. Этот тип соединения позволяет передавать большой крутящий момент без риска повреждения вала или посадочного отверстия патрона.
2. Резьба — проще в изготовлении, но менее надежна при постоянной работе с большими нагрузками. В случае превышения крутящего момента или заклинивания инструмента в режиме сверления резьбу может срезать.

В качестве дополнительного фиксирующего крепления, защищающего от случайного отсоединения патрона во время работы, часто применяют винт, вкручиваемый со стороны патрона в вал.

Для определения типа крепления следует внимательно изучить маркировку. Обычно способ фиксации указан непосредственно за интервалом диаметров хвостовиков:

• В бытовом электроинструменте для компактности используются укороченные варианты инструментальных конусов, маркируемые буквой В и цифрой, показывающей диаметр толстой части конуса в миллиметрах. Подробные сведения про обозначения содержит ГОСТ 9953–82 . Это обозначение потребуется в случае приобретения нового патрона.
• В случае использования резьбового крепления будет присутствовать обозначение метрической или дюймовой резьбы.

Способы демонтажа

После определения типа крепления можно приступать к снятию патрона. Способ фиксации определяет методику демонтажа. Полезно рассмотреть оба возможных варианта.

Резьбовое крепление

Снять патрон с шуруповертов Bosch, Hitachi, Metabo, Makita и других популярных марок просто, ведь в большинстве случаев они имеют резьбовое крепление. Для этого рекомендуется пользоваться следующим алгоритмом:

• Вращением обоймы полностью развести кулачки в стороны, чтобы открылся доступ к фиксирующему винту.
• Выкрутить крепежный винт с помощью отвертки. В зависимости от модели головка может иметь крестовой или шестигранный шлиц. Следует обратить внимание, что винт имеет левую резьбу, снижающую вероятность самопроизвольного откручивания, поэтому вращать его нужно по часовой стрелке.
• Зажать в кулачках короткую сторону Г-образного шестигранного ключа.
• Перевести регулятор шуруповерта в режим сверления для исключения срабатывания трещотки, ограничивающей крутящий момент.
• Переключить направление вращения на реверс. Вал шуруповерта имеет обычную правую резьбу, поэтому патрон нужно прокрутить против часовой стрелки.
• Подготовить твердый предмет. Можно использовать край металлического верстака, кирпич, отрезок металлического профиля.
• Привести в действие шуруповерт и поднести вращающимся ключом к твердому предмету. После соударения зажатого шестигранного ключа с твердым предметом патрон должен провернуться. Если этого не произошло, стоит повторить процедуру несколько раз. Если резьба сильно прикипела, возможно потребуется дополнительно воздействовать на ключ ударами молотка.
• Провернувшийся патрон можно легко открутить вручную, вращая его против часовой стрелки.

Эти операции рекомендуется проводить при полностью заряженном аккумуляторе. Это обеспечит достаточный момент вращения и импульс удара.

В запущенных случаях, когда подобные манипуляции не приводят к успеху, придется выполнять разборку корпуса и извлечение вала вместе с патроном. Для демонтажа вал сильно зажимается в тисках, а патрон откручивается с помощью ключа и рычага, в качестве которого можно применить отрезок трубы.

Более дорогие изделия могут иметь на валу специальные проточки, позволяющие вместо тисков зафиксировать вал при помощи гаечного ключа. К сожалению, в современных моделях это встречается все реже, поскольку производители уделяют меньше внимания возможности ремонта и советуют в случае поломок приобретать новый инструмент.

Настоятельно рекомендуется предварительно обработать резьбу антикоррозионным средством типа WD-40, вместо которого можно использовать растворитель уайт-спирит, бензин или керосин. Это облегчит откручивание.

Снимать патрон можно только с охлажденного инструмента. Если прибор нагрелся во время работы, есть вероятность расширения резьбы. Это усложнит или сделает невозможным откручивание.

Инструментальный конус

Вопрос о том, как открутить патрон на шуруповерте, актуален только для резьбового крепления. Метод снятия в случае конусной фиксации кардинально отличается. Потребуется приложение ударных нагрузок к самому патрону, но этого не выдержит пластиковый корпус, поэтому конусное крепление в шуруповертах используется крайне редко.

Если пришлось столкнуться с конусной фиксацией, можно воспользоваться следующими приемами:

• В случае наличия зазора между корпусом инструмента и патроном вставить туда подходящий по размеру гаечный ключ. Рожки ключа упирают в основание патрона и наносят удары по рукоятке. Корпус инструмента можно аккуратно зажать в тисках через мягкую прокладку.
• Если зазор отсутствует или минимален, нужно найти металлический клин и аккуратно забить его между патроном и корпусом. Иногда для этой цели в комплекте с прибором поставляется специальный клин.

Если закрепленный на конусе патрон имеет фиксирующий винт, вкручиваемый со стороны кулачков, он может помочь в разборке. Не следует выкручивать винт полностью. Отвернув его на несколько оборотов, можно попробовать постучать по головке. Для этого потребуется отрезок металлического прутка и молоток. Если имеется ударная отвертка, задача становится еще проще, поскольку удары можно наносить непосредственно по рукояти.

Варианты разборки

Перед принятием решения о покупке нового узла взамен сломанного может понадобиться проверка возможности ремонта. Для этого придется разобрать патрон шуруповерта. Основа конструкции — внутренний конический вал. На нем располагаются направляющие для кулачков. Внешняя поверхность кулачков имеет резьбовую нарезку, соответствующую внутренней резьбе цилиндрической обоймы. При вращении обоймы кулачки перемещаются по направляющим, а зажимная их часть сходится или расходится в стороны в зависимости от направления вращения.

От осевого перемещения обойма защищена стопорным винтом или специальной гайкой. Для разборки патрона следует открутить винт или верхнюю гайку. Указанная гайка проще всего отворачивается газовым ключом при зажатии корпуса в тисках.

Ситуация осложняется при заклинивании обоймы. В этом случае ее невозможно снять даже после удаления стопорного элемента. Для устранения проблемы патрон желательно выдержать некоторое время в растворителе, после чего зажать в тиски и попробовать снять с приложением значительного усилия. Если подобные манипуляции не приведут к успеху, патрон лучше заменить на новый.

В некоторых случаях разборка не представляется возможной. Часто это делается для того, чтобы вынудить владельца приобрести новый патрон. В крайней ситуации иногда можно решить и эту проблему. Для разборки потребуется распилить обойму.

Если все сделать аккуратно, после ремонта или чистки элементы обоймы можно попытаться соединить хомутом или иным самодельным устройством фиксации. Однако важно помнить, что этот способ подходит только для временного ремонта. С целью обеспечения безопасности эксплуатации инструмента необходимо при первой возможности заменить восстановленный таким способом патрон на новый.

Виды поломок

Чаще всего неисправности патрона возникают вследствие повреждения наиболее уязвимых элементов: резьбы на обойме и ответной нарезки на кулачках. Если испорченные участки небольшие, дефекты можно устранить с помощью надфиля. После проведения работ поверхности необходимо зачистить мелкой шлифовальной шкуркой.

В подавляющем большинстве случаев резьбовые элементы внутри патрона изготавливаются с большими геометрическими допусками, поэтому стачивание отдельных витков резьбы и даже полное удаление некоторых ее участков часто не отражается на функционировании зажимного механизма. Иногда может незначительно пострадать точность центрирования зажимаемого инструмента за счет возникновения люфта при перемещении или перекоса кулачка. Это может отрицательно сказаться на использовании шуруповерта в качестве дрели, но обычно не мешает закручивать шурупы и саморезы.

Если неисправность вызвана чрезмерным люфтом или перекосом кулачка, устранить ее не удастся. В этом случае может помочь только замена поврежденного элемента на новый. Иногда нарушение работы может быть вызвано простым попаданием стружки внутрь корпуса. В этом случае достаточно удалить частицы металла и металлическую пыль, а затем промыть все детали в любом растворителе или керосине. Сборка проводится в обратной последовательности без приложения значительных усилий.

Если повреждения значительны и не поддаются ремонту, придется покупать новый патрон. Рекомендуется не выбрасывать поврежденный узел, поскольку в дальнейшем его составные части могут потребоваться в качестве запасных. Иногда сломанный кулачок можно заменить аналогичным, причем даже извлеченным из патрона другого производителя.

Сложно переоценить пользу от наличия шуруповерта в любом хозяйстве. Он существенно облегчает проведение множества ремонтных работ. Некоторые неисправности устройства могут потребовать вмешательства квалифицированного специалиста для проведения ремонта. Однако замену аккумуляторов или патрона можно провести самостоятельно. В большинстве случаев не составит труда заменить сломанный патрон на новый. При работе следует четко придерживаться инструкций, соответствующих способу крепления узла.

Как разобрать патрон шуруповерта: изучаем устройство прибора

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Главные характеристики патронов
• 2 Как он устроен
• 3 Необходимое оборудование, которое потребуется для демонтажа патрона
• 4 Как крепится патрон
• 5 Как снять/открутить патрон с шуруповерта?
• 6 Способы крепежа патрона
• 7 Демонтируем патрон
• 8 Установка и замена патрона
• 9 Какие насадки можно использовать с патроном шуруповерта?
• 10 Как выбрать новый патрон

Такое устройство, как шуруповерт, давно перестало входить в число профессионального инструмента и активно используется в быту. Инструменту периодически требуется замена патронов для шуруповерта — в случаях поломки или смены биты. Поскольку модели отличаются друг от друга, нужно знать, как поменять разные виды этой детали.

Главные характеристики патронов

Это один из важнейших механизмов инструмента, благодаря ему устанавливаются сверла, биты и пр. на прибор.

В современных инструментах используются крепления, в зависимости от назначения насадки. Основные виды – ключевые и быстро- и самозажимные. Также есть модели с шестигранным хвостовиком.

• В ключевом фиксация происходит с использованием ключа. Это очень надежный вид, благодаря которому сверло удерживается крепко, он походит для тяжелых насадок с большим диаметром, поэтому чаще используется в профессиональном оборудовании.
• Быстрозажимные и самозажимные комплектующие позволяют работать с различными видами насадок и быстро производить их смену. Для установки не требуется ключ, а устроены подобные патроны таким образом, что их трудно сломать, поэтому они считаются наиболее безопасными. Однако со временем сила удерживания сверла слабеет, и требуется замена механизма. По типу они бывают с одной муфтой и с двумя.
• Виды с одной муфтой подходят устройствам с блокираторами, т.к. блокиратор играет роль второй муфты. Если блокиратор отсутствует, используются механизмы с двумя муфтами. В первом случае установить деталь можно одной рукой, во втором – требуются две руки.
• Шестигранные хвостовики очень прочные, устанавливаются без дополнительных инструментов. Они незаменимы в ряде инструментов, которыми выполняются тонкие работы, например, в радиотехнике.

При выборе необходимо учитывать размер механизма, его тип и вид соединения с шуруповертом.

Как он устроен

Патроны отличаются друг от друга внешним видом, формой, резьбой и назначением, но в целом они представляют собой полый цилиндр, оборудованный кольцом с регулировочной гильзом и прижимными кулачками. Обычно корпус пластмассовый, а основа и кулачки – из металла (стали). Шестигранные хвостовики производятся полностью из стали.

Патрон прикручивается к шуруповерту (на вал) с помощью резьбы или конуса, к верхней части которой крепятся насадки.

Конструкция устройства практически стандартная в большинстве моделей.

Основой работы держателя для бит является редуктор. Он может быть двухступенчатым и трехступенчатым – разница в количестве элементов.

Необходимое оборудование, которое потребуется для демонтажа патрона

Для отсоединения держателя бит обычно требуются:

• подходящий по размеру шестигранник;
• отвертка;
• молоток.

При снятии механизма с аккумуляторного устойства нужно предварительно полностью зарядить его. При снятии с сетевого шуруповерта его нужно отключить от сети.

Как крепится патрон

Перед тем как снять патрон с шуруповерта, нужно узнать способ его крепления.
Есть два типа подсоединения держателя бит к шуруповерту:

1. Конус Морзе. Патрон надевается на вал и защелкивается. Это очень надежный тип крепления.
2. Резьба. Деталь просто накручивается на вал.
3. Фиксирующий винт. Дополнительное соединение, которое использует в своих моделях некоторые фирмы-производители.

На самом шуруповерте стоит метка, какой способ крепления в нем используется. Если используется конусное соединение, то на поверхности будет стоять надпись 1-6 В10, означающая диаметр хвостовика 1–6 мм и конуса – 10. Соответственно, потребуется шестигранник на 10, чтобы снять его.
Маркировка при резьбе — 1,0-11 М12×1,25. Первые две цифры означают диаметр хвостовика сверла, цифры после буквы М – размер резьбы. На импортных устройствах метки даются в дюймах, поэтому они могут отличаться от вышеуказанных.

Как снять/открутить патрон с шуруповерта?

Эту деталь можно снять и разобрать на составляющие своими руками. Процесс демонтажа различается в зависимости от типа крепления.

Короткий конец ключа-шестигранника зажимаем в патроне, на несколько секунд включаем устройство, ударяя ключом о какую-либо поверхность (к примеру, стол). После этого поворачиваем шестигранник и выкручиваем патрон.

Разжимаем кулачки механизма, находим винт и выкручиваем по часовой стрелке. Шестигранник зажимаем в патроне, быстро проворачиваем против часовой стрелки. После этого патрон легко выкручивается, в противном случае нужно легко ударить, например, молотком, по концу шестигранника

Если таким образом снять комплектующую не удалось, разбираем сам шуруповерт и достаем из него механизм вместе с редуктором и шпинделем. Для этого устройство зажимается в тисках, а патрон снимается разводным ключом.

Конусное крепление снимается при помощи ударов молотка по корпусу.

Способы крепежа патрона

Узнав, как разобрать патрон шуруповерта, необходимо выяснить, как его прикрепить назад. Больших сил и дополнительных инструментов для этого не требуется. Деталь вкручивается на основание и закрепляется при помощи винта либо кнопки (смотря что предусмотрено в модели) или насаживается на вал и защелкивается.

Демонтируем патрон

Демонтаж производится по следующему алгоритму:

• отсоединяем механизм от основы шуруповерта;
• разбираем на составляющие;
• отделяем редуктор и пластину;
• раскручиваем болты на элементах редуктора;
• при помощи пассатижей уменьшаем диаметр пружины;
• снимая поочередно элементы регулирующей муфты (стопор, шайбы, подшипник), разбираем ее;
• отделяем вал.

Таким методом, деталь полностью разбирается на составляющие.

Установка и замена патрона

Установка детали происходит проще, чем снятие. Для этого выясняем способ крепления – резьба или конус – и устанавливаем ее в соответствии с ним. Подручных средств для этого обычно не требуется.
Замена патрона в случае обнаружения его неисправности происходит по тому же принципу: сначала снимается старый механизм, затем подбирается новый – с учетом особенностей устройства, который затем устанавливается на место.

Какие насадки можно использовать с патроном шуруповерта?

Для шуруповертов существует большое количество насадок (бит). Некоторые из них входят в стандартный набор, некоторые можно приобрести отдельно.

Стандартный набор состоит из следующих бит:

• шестигранной;
• квадратной;
• под прямой шпиц;
• звездочки и другие.

Дополнительно можно приобретать насадки для монтажа мебели, вентиляции, кондиционеров, автомобильного салона, биты для полировки различных материалов (дерево, металл, стекла, лаковых предметов), снятия последствий коррозии. также существует специальная бита для заклепок, но ее можно устанавливать только при наличии функции реверса в устройстве. Для закручивания саморезов под углом используется угловой адаптер, для нарезки металла – пила (нож) или ножницы. Используя последнюю разновидность, нужно быть очень осторожным и крепко держать шуруповерт, так как он очень неустойчив в руках во время работы.

Для хранения всех необходимых насадок желательно приобрести специальный держатель для бит. Он может быть магнитным для бит, что очень удобно в работе.

Как выбрать новый патрон

Перед тем как заменить деталь, необходимо выбрать аналогичную той, которую вы меняете, и соответствующий модели вашего шуруповерта. При возможности замены на другой тип опирайтесь на свои потребности. Если вы планируете менять биты часто и при этом не тормозить работу, лучше выбрать быстрозажимную модель. Если планируется применение больших по диаметру сверл, стоит остановить выбор на ключевом.

Главное, при снятии и установке патрона соблюдать технику безопасности, выключать устройство из сети перед заменой. Если снять деталь в домашних условиях не получается никаким способом, лучше обратиться в сервисный центр, это поможет избежать поломки инструмента из-за неправильного ее выкручивания.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Замена патрона для электродрели

— Руководство по ремонту iFixit

Автор: Томас Опсомер (и еще один участник)

• Избранное: 3
• Завершено: 8

Сложность

Easy

Шаги

11

Необходимое время

5 — 15 минут

Секции

1

• Чак 11 шагов

Флаги

0

• Дрель BackPower
• Полный экран
• Опции

• История
• Скачать PDF
• Править
• Перевести
• Встроить это руководство

Введение

Патрон дрели часто первым изнашивается или ломается. К счастью, его замена — довольно простой процесс, обычно не требующий разборки дрели.

Даже если шпиндель или редуктор вашей дрели нуждаются в замене, что требует разборки, лучше снять патрон перед разборкой корпуса.

Это руководство должно помочь вам заменить патрон практически на любой сетевой или аккумуляторной дрели, так как патроны почти всегда крепятся к шпинделю с помощью резьбы. На сегодняшний день наиболее распространенным размером резьбы является 1/2 «x 20 витков на дюйм UNF, но меньшие сверла могут иметь резьбу 3/8» или даже меньше.

В некоторых редких случаях, таких как угловые дрели, очень старые модели или большие станки, патрон может быть установлен на коническом хвостовике или может даже иметь специальное крепление, требующее разборки корпуса. В таких случаях данное руководство неприменимо. В случае сомнений обратитесь к технической документации для вашей марки и модели.

• Патрон для электродрели

  Доступно для продажи на Amazon

  Купить

• Фиксатор резьбы

  Доступно для продажи на Amazon

  Купить

1. • org/HowToDirection»>

     При выполнении ремонта или технического обслуживания обязательно сначала отключите инструмент от сети.

   • Последнее, что вам нужно, это чтобы дрель начала вращать гаечный ключ со скоростью 3000 об/мин на случай, если вы случайно нажмете на курок!

   Редактировать

2. • Полностью откройте кулачки и найдите фиксирующий винт в нижней части патрона. Если присутствует винт, вам нужно будет удалить его, прежде чем вы сможете отвинтить патрон.

   • Эти стопорные винты всегда имеют левую резьбу, так что вам придется повернуть на по часовой стрелке , чтобы снять его.

   • Смыкание губок до тех пор, пока они не коснутся отвертки, может помочь удерживать ее по центру (особенно на винтах со шлицами) и перпендикулярно.

   • Винт может быть трудно отвинтить, особенно если на нем есть резьбовой герметик или если он ржавый. Ударный драйвер здесь может творить чудеса. И помните — по часовой стрелке!

   Редактировать

3. • В зависимости от конкретной марки и модели дрели и патрона можно зажать одну из них или обе с помощью обычного гаечного ключа с открытым зевом.

   • Некоторые шпиндели имеют шестигранную часть, некоторые имеют плоские поверхности, обработанные с двух сторон. Некоторые патроны также имеют две плоские или шестигранные детали, обработанные либо на переднем, либо на заднем конце.

   • В зависимости от того, к каким частям вы можете прикрепить гаечный ключ, вы будете использовать метод с двойным гаечным ключом, одинарным гаечным ключом или без гаечного ключа.

   • По возможности используйте метод двойного гаечного ключа, так как он более цивилизован и позволяет применять более контролируемую силу.

   Редактировать

4. • Если и на шпинделе, и на патроне есть приспособления, позволяющие использовать гаечный ключ, это ваш счастливый день!

   • В некоторых случаях может потребоваться использование тонкого ключа (или стачивания обычного ключа), так как может не хватить места для установки ключа обычного размера.

   • В отличие от стопорного винта, патрон крепится с помощью обычной правой резьбы. Поверните против часовой стрелки, чтобы удалить.

   • org/HowToDirection»>

     При противоположном действии двух ключей даже самый неподатливый патрон должен ослабнуть.

   Редактировать

6. • Если в патроне нет гаечного ключа, самый простой способ повернуть его с усилием — с помощью шестигранного ключа, зажатого в кулачках патрона своим коротким концом.

   • Если на шпиндель можно установить гаечный ключ, положите дрель горизонтально на край верстака или прочного стола так, чтобы гаечный ключ лежал на столе, патрон выступал за край, а шестигранный ключ был направлен немного вверх от горизонтали.

   • Не помешает попробовать, если вы можете освободить патрон, нажав на шестигранный ключ вручную, хотя это редко срабатывает.

   • Если силы руки недостаточно, крепко удерживайте дрель и сильно ударьте по концу шестигранного ключа, предпочтительно деревянным или пластиковым молотком. Резкий удар должен мгновенно ослабить патрон.

   Редактировать

7. • Даже если шпиндель невозможно захватить каким-либо образом, метод шестигранного ключа, описанный в предыдущем шаге, обычно работает как на проводных, так и на беспроводных моделях.

   • Многие аккумуляторные дрели имеют автоматическую блокировку шпинделя.

   • У дрелей с питанием от сети инерция двигателя и редуктора обычно оказывает достаточное сопротивление, чтобы освободить патрон от шпинделя.

   • Если вы полагаетесь исключительно на инерцию, вам нужен внезапный толчок, чтобы ослабить патрон. Сильно нажмите на сверло, чтобы оно не двигалось, и ударьте по шестигранному ключу особенно резким ударом.

   • Для этого потребуется стальной молоток — как бы вам не хотелось так плохо обращаться со своим любимым шестигранным ключом — пластиковый или деревянный молоток смягчит удар.

   Редактировать

8. • Для аккумуляторных дрелей-шуруповёртов и проводных моделей с низкой скоростью/высоким крутящим моментом альтернативой методу без гаечного ключа является захват шестигранного ключа в тисках, установка дрели в обратном направлении, крепкое удержание обеими руками и нажатие на спусковой крючок.

   • Однако этот метод не для новичков, так как он небезопасен: крутящий момент может повредить запястье, а ток заблокированного ротора может сжечь двигатель бурильной машины.

   • Если дрель оснащена механическим переключателем скорости и/или сцеплением, обязательно установите шестерню на самую низкую скорость и/или сцепление на максимальное значение.

   Редактировать

9. • Если патрон полностью сломан, вы не сможете затянуть его кулачки шестигранным ключом. В этих случаях метод с одним гаечным ключом или без него не сработает.

   • Для патронов с ключом, если нет других приспособлений для захвата, вы можете использовать гаечный ключ с крючком, установив штифт в одно из отверстий для ключа патрона.

   • Если вы родились под очень удачливой звездой, вам может сойти с рук установка ключа для патрона и удары по нему молотком под правильным углом. Я сделал , а не сказал вам сделать это.

   • Трубный ключ захватывает практически любой патрон, но существует риск его повреждения.

   • Если ничего не помогает, всегда можно разобрать дрель, зажать либо патрон, либо шпиндель в тисках, а другую часть зажать трубным ключом или другим захватным инструментом. Однако это может привести к повреждению шпинделя и/или патрона.

   Редактировать

10. • Если стопорного винта нет, и вы ожидаете сильного действия против часовой стрелки (например, при отвинчивании), нанесите небольшое количество резьбового герметика на резьбу шпинделя.

    • Используйте разновидность средней прочности, а не ту, которую вам придется нагревать паяльной лампой, если вам нужно снова снять патрон на более позднем этапе!

    • Накрутите патрон на шпиндель до упора. Вам не нужно затягивать его с чрезмерным усилием, он затянется сам при обычном использовании.

    Редактировать

11. • Вставьте и затяните стопорный винт, если применимо (не все патроны имеют раззенковку для установки стопорного винта).

    • org/HowToDirection»>

      Конечно против часовой стрелки!

    • Если винт поврежден, используйте новый, чтобы избавить себя от неприятностей в дороге.

    • Также не помешает обработать эти резьбы каплей резьбового фиксатора.

    Редактировать

12. Редактировать

Почти готово!

Финишная линия

Отменить: я не завершил это руководство.

8 других людей завершили это руководство.

Автор

с 1 другим участником

Значки: 8

+5 еще значков

Команда

Как отремонтировать аккумуляторную дрель, если патрон не держит биты

Если патрон не удерживает биты в аккумуляторной дрели, проверьте следующие детали: патрон дрели, шарикоподшипник, ключ и винт патрона. Воспользуйтесь нашим руководством по поиску и устранению неполадок при ремонте, чтобы выполнить ремонт самостоятельно, и ваша беспроводная дрель заработает в кратчайшие сроки.

Патроны

Сверлильный патрон поддерживает сверла с кулачками, которые прочно зажимают сверло. Со временем эта деталь изнашивается и теряет способность прочно зажиматься. Как только это произойдет, вам нужно будет заменить сверлильный патрон.
Для этого сначала вставьте подходящую отвертку в патрон, чтобы выкрутить нижний винт, также известный как винт патрона. Плотно прижмите патрон к отвертке и ослабьте, повернув его по часовой стрелке (обратная резьба).
После ослабления затяжки винта ослабьте патрон и продолжайте извлекать винт. Выкрутив винт, вставьте большой шестигранный ключ в патрон и крепко затяните. Затем наденьте трубку на шестигранный ключ в качестве рычага и поверните против часовой стрелки, чтобы ослабить патрон. Вы также можете ударить шестигранный ключ молотком, чтобы ослабить его.
После ослабления продолжайте извлекать из…

Сверлильный патрон поддерживает сверла с губками, которые прочно зажимают сверло. Со временем эта деталь изнашивается и теряет способность прочно зажиматься. Как только это произойдет, вам нужно будет заменить сверлильный патрон.
Для этого сначала вставьте подходящую отвертку в патрон, чтобы выкрутить нижний винт, также известный как винт патрона. Плотно прижмите патрон к отвертке и ослабьте, повернув его по часовой стрелке (обратная резьба).
После того, как вы ослабили затяжку винта, ослабьте патрон и продолжайте извлекать винт. Выкрутив винт, вставьте большой шестигранный ключ в патрон и крепко затяните. Затем наденьте трубку на шестигранный ключ в качестве рычага и поверните против часовой стрелки, чтобы ослабить патрон. Вы также можете ударить шестигранный ключ молотком, чтобы ослабить его.
После ослабления продолжайте снимать со шпинделя. Навинтите новый сверлильный патрон на шпиндель, затем вставьте шестигранный ключ обратно в сверлильный патрон и затяните патрон на ключе. Вставьте отвертку в патрон дрели, чтобы затянуть винт патрона, помня, что винт имеет обратную резьбу.

Подробнее

Найдите свои патроны здесь

Винты

Винт зажимного патрона расположен внутри патрона в нижней части и помогает надежно удерживать патрон на дрели. Если этот винт не закручен до конца, это может помешать смыканию и фиксации кулачков сверлильного патрона на сверле. Вставьте соответствующую отвертку в патрон дрели и затяните этот винт. Помните, что это обратная резьба при затягивании.

Винт патрона расположен внутри сверлильного патрона внизу и помогает надежно удерживать сверлильный патрон на дрели. Если этот винт не закручен до конца, это может помешать смыканию и фиксации кулачков сверлильного патрона на сверле. Вставьте соответствующую отвертку в патрон дрели и затяните этот винт. Помните, что это обратная резьба при затягивании.

Найдите здесь свои винты

Ключи

Эта проблема может возникнуть из-за изношенного патрона для ключей или использования патрона для ключей неправильного размера. Убедитесь, что вы используете правильный ключевой патрон, который не изношен.

Эта проблема может быть вызвана изношенным патроном для ключей или использованием патрона для ключей неправильного размера. Убедитесь, что вы используете правильный ключевой патрон, который не изношен.

Найдите здесь свои ключи

Шарики

Если шарикоподшипники внутри патрона изношены, патрон необходимо заменить. Вставьте подходящую отвертку в патрон, чтобы сдвинуть винт патрона внизу. Плотно прижмите патрон к отвертке и ослабьте, повернув его по часовой стрелке, помня, что винт имеет обратную резьбу.
После того, как вы ослабили затяжку винта, ослабьте патрон и снимите винт. Сняв винт, вставьте большой шестигранный ключ в патрон и крепко затяните. Затем вставьте трубу поверх шестигранного ключа для рычага и поверните против часовой стрелки, чтобы ослабить патрон, или вы можете ударить по концу шестигранного ключа молотком, чтобы ослабить. После ослабления продолжайте снимать со шпинделя. Навинтите новый сверлильный патрон на шпиндель, а затем вставьте шестигранник обратно в сверлильный патрон. Затяните патрон на ключе. Используйте…

Если шарикоподшипники внутри патрона изношены, патрон необходимо заменить. Вставьте подходящую отвертку в патрон, чтобы сдвинуть винт патрона внизу. Плотно прижмите патрон к отвертке и ослабьте, повернув его по часовой стрелке, помня, что винт имеет обратную резьбу.
После ослабления затяжки винта ослабьте патрон и снимите винт. Сняв винт, вставьте большой шестигранный ключ в патрон и крепко затяните. Затем вставьте трубу поверх шестигранного ключа для рычага и поверните против часовой стрелки, чтобы ослабить патрон, или вы можете ударить по концу шестигранного ключа молотком, чтобы ослабить. После ослабления продолжайте снимать со шпинделя. Навинтите новый сверлильный патрон на шпиндель, а затем вставьте шестигранник обратно в сверлильный патрон. Затяните патрон на ключе. С помощью шестигранного ключа затяните сверлильный патрон на дрели, затем ослабьте сверлильный патрон и извлеките шестигранный ключ. Вставьте отвертку в патрон дрели, чтобы затянуть винт патрона, помня, что этот винт имеет обратную резьбу.

Подробнее

Найдите свои мячи здесь

Copyright © 2022 eReplacementParts.com Inc.

eReplacementParts.com

7036 South High Tech Доктор
Мидвейл, Юта 84047

Аккумуляторный сверлильный патрон DeWalt не открывается (6 причин, способы устранения)



У вас есть все инструменты, и вы готовы начать сверление отверстий.

Поместив аккумуляторную дрель DeWalt напротив отметки, вы нажимаете на спусковой крючок и обнаруживаете, что дрель не двигается.

Проблема в сверлильном патроне.

Патрон дрели, который не открывается, мешает работе дрели.

Мы нашли шесть причин и способы устранения неполадок, из-за которых аккумуляторный патрон DeWalt не открывается.



Аккумуляторный сверлильный патрон DeWalt не открывается (причины, способы устранения)



1. Ослабленный винт



Одной из причин, по которой аккумуляторная дрель не открывается, может быть незатянутый винт.

Винт вставляется внутрь сверлильного патрона.

Если он смещается или расшатывается, он препятствует перемещению зубов.

Без мобильности дрель не может выполнять свою работу.



Исправление: затяните винт

Устранить эту проблему легко.

Вам нужно найти отвертку, соответствующую типу винта внутри сверлильного патрона.

Затем достаньте отвертку через отверстие сверла и вставьте винт.

Поскольку этот конкретный винт имеет обратную резьбу, вам нужно повернуть его против часовой стрелки, а не по часовой стрелке, чтобы затянуть его.

Поверните винт против часовой стрелки до упора.

Как только он будет достаточно затянут, зубья зацепятся и позволят патрону открыться.



2. Проверьте наличие быстрозажимного патрона



Некоторые патроны без ключа не могут открыться, если они закрыты.

Они не предоставляют метод их исправления.

Снимите сверлильный патрон и осмотрите его, чтобы определить, есть ли у вас быстрозажимной патрон.



Исправление: Замените патрон

Если это патрон без ключа и он не открывается, вам необходимо заменить патрон.

Нет способа это исправить.



3. Неправильное использование



Если вы новичок в использовании дрелей, возможно, вы не понимаете, как работает сверлильный патрон.

Непонимание этого может привести к тому, что вы оставите патрон закрытым или подумаете, что он не откроется.

Сверлильный патрон состоит из двух частей.

Черная часть — это область, за которую вы держитесь, когда регулируете или снимаете сверлильный патрон.

Желтая часть — это область, которую вы поворачиваете, чтобы открывать и закрывать сверлильный патрон.

Если вы держите черную часть и поворачиваете желтую часть, а она по-прежнему не открывается, возможно, вам придется использовать дополнительный рычаг.



Исправление: Используйте плоскогубцы для блокировки канала или трубный ключ

Чтобы получить дополнительный рычаг и повернуть желтую часть патрона, вам необходимо использовать плоскогубцы для блокировки канала или трубный ключ.

Большинство домовладельцев и профессионалов будут использовать пассатижи для замков каналов.

Они могут цепляться за желтую часть, чтобы обеспечить небольшой дополнительный рычаг, необходимый для захвата и поворота влево.

С помощью дополнительного рычага вы можете повернуть желтую часть и открыть сверлильный патрон.



4. Липкий



Если вы будете часто использовать дрель, она загрязнится.

Смола, вода и другие липкие вещества могут вызвать коррозию сверлильного патрона.

Вода, в частности, может вызвать ржавчину и стать липкой.

В результате сверлильный патрон с трудом открывается и закрывается.



Исправление: обрызгайте его WD-40

Лучший способ сделать ваш сверлильный патрон более не липким, ржавым или липким — обрызгать его WD-40.

Этот спрей представляет собой смазку.

Это также средство от ржавчины и вытеснитель влаги.

Он может не только очистить патрон, но и удалить все, что может засорить его.

WD-40 также уменьшит вероятность того, что патрон заржавеет в будущем.

После распыления WD-40 патрон сверла откроется.

Используйте WD-40 после каждого использования, чтобы содержать патрон в чистоте и смазке.



5. Ржавчина на кулачках



В первую очередь следует осмотреть патрон – кулачки.

Если на них есть хоть немного коррозии, то они могут не открыться.

Кулачки зажимают патрон на сверле.

Если они заржавеют, то не откроются и не высвободят биту.



Исправить: постучать молотком

Сначала следует обрызгать челюсти WD-40.

Это может помочь удалить часть ржавчины, из-за которой они застревали в закрытом положении.

Спрей также может помочь предотвратить рост ржавчины в будущем.

Затем используйте деревянный молоток и слегка ударьте по губкам.

Слегка постукивая по каждой челюсти, вы можете заставить ее снова открыться.



6. Проскальзывающая рукоятка



У некоторых аккумуляторных дрелей рукоятка находится рядом с патроном.

Когда вы используете дрель, она может заставить рукоятку двигаться медленно.

В конце концов, рукоятка соскользнет к основанию патрона.

Когда он проскальзывает, патрон не может вращаться.

В результате патрон не открывается.

Он вращает только головку патрона и не позволяет вам повернуть его, чтобы открыть кулачки.



Исправление: используйте ленточный ключ

Ленточный ключ полезен для принудительного повторного поворота основания.

Во-первых, вам нужно включить дрель в обратном направлении.

Затем подсоедините ленточный ключ к патрону.

Слегка нажмите на спусковой крючок.

Сила дрели и ременного ключа будет вращать патрон до тех пор, пока он не откроется.

Он оттолкнет рукоятку от основания, заставив патрон открыться.

Если вы не видите никаких результатов, вам нужно установить максимальное значение крутящего момента на дрели.

Тем не менее, слегка надавите на спусковой крючок, чтобы заставить ленточный ключ открыть патрон.



Почему ваша аккумуляторная дрель DeWalt не вращается по прямой?



Патрон отвечает за удержание сверла на месте.

Несколько проблем с ним могут помешать дрели работать по прямой.

Вместо этого он качается и вынуждает винт входить в круг или не в центр, а не в то место, куда вам нужно.

Есть несколько способов убедиться, что дрель будет завинчиваться ровно.



1. Проверьте установку сверла

Возможно, сверло было вставлено неправильно.

Иногда зубы не выравниваются.

В результате бита имеет небольшой угол.

Это можно исправить, удалив сверло.

Затем полностью закройте патрон.

Поместите сверло в точку входа в сверлильный патрон.

Затем медленно откройте сверлильный патрон.

Если он не открывается, определите одну из причин, указанных выше, и примените соответствующее исправление.

Как только сверлильный патрон будет достаточно открыт, сверло начнет входить в него.

Нажмите на него в тот момент, когда он начнет скользить, и затяните его на месте.

Не открывайте сверлильный патрон дальше.

Вставляя сверло, когда в нем достаточно места, вы можете предотвратить его перемещение, пока вы закрываете патрон.

Он уже плотно прилегает к патрону.

Выровняв биту, вы сможете завинтить по прямой линии.

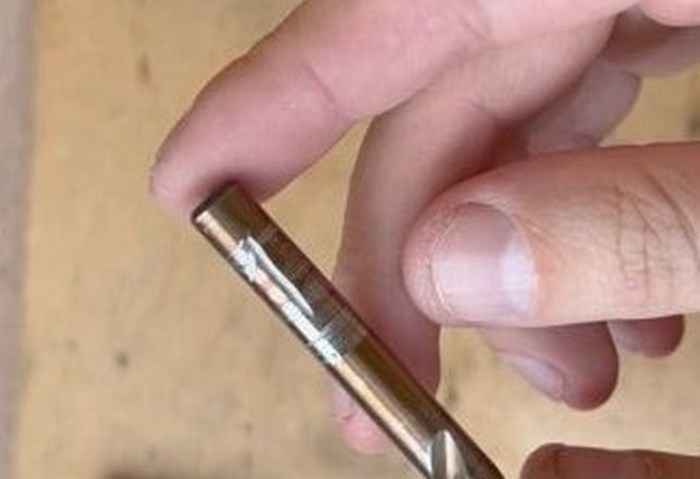

2. Изогнутые сверла

Еще одна причина, по которой сверло не закручивается по прямой линии, заключается в том, что оно изогнуто.

Проблема в том, что сверла легко погнуть.

Каждый раз, когда вы используете дрель, вы выделяете тепло.

Слишком сильное тепловое воздействие может привести к деформации сверла внутри сверлильного патрона.

Когда вы оказываете на него давление, ввинчивая что-либо в поверхность, оно изгибает сверло в процессе.

Чем больше вы пользуетесь дрелью, тем горячее становится сверло и тем больше вероятность того, что оно погнется.

Первое, что вы должны сделать для устранения этой проблемы, — это проверить сверло.

Иногда можно определить, погнуто ли сверло, просто взглянув на него.

В других случаях изгиб может быть настолько тонким, что ваш глаз его не заметит.

Способ устранения неполадок — установка других сверл.

Попробуйте протестировать разные размеры.

Большие сверла труднее согнуть, чем маленькие.

Вы можете увидеть, есть ли изгиб у проблемного сверла, сравнив его с большим сверлом.

Ввинтите что-нибудь в поверхность проблемным сверлом и посмотрите, оставил ли он след.

Затем замените сверло на большее и попробуйте вкрутить по отметке.

Если большее сверло попадает в цель, а предыдущее – нет, то, вероятно, предыдущее сверло имеет изгиб.

Если более крупное сверло также имело проблемы с попаданием в цель, то проблема не в оригинальном сверле.

Вероятно, у него нет изгиба.

Если сверло погнулось, его необходимо заменить.



3. Ослабленный патрон

Если ваш сверлильный патрон ослаблен, это также может помешать завинчиванию сверла прямо.

Первое, что необходимо сделать, это снять аккумуляторную батарею с дрели.

Затем вам нужно отключить датчик направления вращения.

Найдите кулачки на сверлильном патроне и откройте их.

Если они застряли, используйте один из методов, упомянутых ранее, чтобы открыть их.

Когда кулачки открыты, вы получаете доступ к патрону.

Для затягивания патрона вам понадобится шестигранный ключ.

Поверните шестигранный ключ по часовой стрелке, чтобы затянуть патрон.

Чтобы затянуть еще сильнее, используйте деревянный молоток и постучите по шестигранному ключу по часовой стрелке.

Патрон будет тугим и сможет удерживать сверло на месте.

Он не будет раскачиваться, когда вы включите дрель и будете ее использовать.



4. Ошибка пользователя

Проблема не всегда связана с инструментом.

Иногда виновата ошибка пользователя.

Хорошая новость заключается в том, что вы можете лучше скручивать прямые линии.

Требуется практика.

Один совет: держите запястье ровно, когда используете дрель.

Вы также можете использовать две руки, чтобы управлять дрелью или удерживать поверхность, чтобы она не двигалась, пока вы ввинчиваете ее на место.

Наконец, вы также можете носить толстые перчатки.

Ношение перчаток может дать вам больше контроля над дрелью.

Это поможет вам стабилизировать руку и держать линию прямо.



Почему аккумуляторная дрель-шуруповерт DeWalt застревает?



Помимо того, что ваш сверлильный патрон не открывается, вы также можете столкнуться с другой распространенной проблемой аккумуляторных дрелей DeWalt.

Они могут застрять.

Вот несколько причин, по которым аккумуляторная дрель может застрять.



1. Низкий уровень заряда батареи



Аккумуляторные дрели питаются от аккумуляторной батареи.

Из-за этого их мощность и эффективность снижаются по мере того, как батарея начинает разряжаться.

Если батарея слишком разряжена, она может не дать вашей дрели достаточной мощности для прохождения через толстую поверхность.

В результате дрель замедляется до тех пор, пока больше не может двигаться.

Чтобы этого не произошло, нужно держать аккумулятор заряженным.

Не перезаряжайте аккумулятор после каждого использования.

Это ускорит его смерть в долгосрочной перспективе.

Вместо этого используйте дрель, пока батарея не сядет.

Используйте его на небольших работах или на более тонких поверхностях, которые не требуют большой мощности для завинчивания.

Когда батарея разрядится, вы можете извлечь аккумулятор и зарядить его.

При полной зарядке вы можете приступить к более сложной работе.

Он должен ввинчиваться в толстую поверхность, не застревая.



2. Неверное сверло



Сверла разные.

Они различаются по размеру и типу материала, через который они могут ввинчиваться.

Возможно, вы пытаетесь просверлить поверхность сверлом, которое для этого не подходит.

Примером может служить сверло по дереву на цементной поверхности.

Сверло никогда не пробьет поверхность.

Вместо этого он может застрять или отказаться поворачиваться.

Вы можете решить эту проблему, изучив, какое сверло вам нужно использовать для конкретной поверхности.

Используя правильное сверло, можно придать нужное количество вращения и давления на поверхность.

Он не застрянет в нем или против него.



3. Засорение сверла



Вы знаете, какими грязными могут стать сверла.

При шуруповании таких материалов, как гипсокартон и дерево, всегда поднимается пыль и мусор.

Проблема в том, что пыль и мусор могут прилипнуть к дрели и засорить ее.

В результате дрель не крутится.

Он слипся.

Один из способов предотвратить засорение — продолжать работать с дрелью, пока вы вытаскиваете ее из отверстия.

Когда вы протягиваете сверло через отверстие, оно, естественно, приносит с собой пыль и мусор.

Если дрель продолжает работать, пока вы тяните ее, дрель вытолкнет мусор и очистится сама.

Вы также очистите отверстие таким образом, чтобы его было легче сверлить.

Как только сверло выйдет из отверстия, вы можете выключить его и очистить.

WD-40 может помочь удалить пыль и мусор, которые скрываются глубоко внутри дрели.



4. Низкий крутящий момент



Аккумуляторные дрели имеют несколько настроек крутящего момента.

Это помогает сохранить батарею.

Вы бы не хотели использовать большой крутящий момент для более мягкого или тонкого материала и тратить батарею.

Проблема в том, что дрель может застрять, если вы используете неправильную настройку крутящего момента.

Использование слишком низкого крутящего момента может привести к тому, что дрель будет вращаться медленнее, чем необходимо.

В результате сверло застревает в поверхности и не может ее просверлить.

Устранить проблему несложно.

Вам необходимо найти правильный момент затяжки для конкретного материала, который вы завинчиваете.

Это может потребовать некоторых настроек, но вы найдете настройку, которая поможет продлить срок службы батареи и даст дрели достаточную мощность, чтобы пробивать поверхность.



5. Заклинивший патрон



Последняя причина, по которой дрель может застрять, заключается в том, что патрон не открывается.

Если патрон не открывается, то зубья не могут зацепиться за сверло, и сверло не будет вращаться.

Мы рассмотрели несколько способов открытия патрона, который не открывается.

В большинстве случаев можно использовать WD-40 для очистки патрона, а затем с помощью молотка вдавить кулачки патрона внутрь.

Когда кулачки находятся внутри патрона, его можно открыть.

Это позволяет переустановить бит и активировать его.



Заключение

Существует несколько возможных причин, по которым ваш сверлильный патрон не открывается.

Если патрон не открывается, дрель не работает.

Используйте описанные выше методы, чтобы устранить проблему с патроном и устранить ее.

4 причины, по которым ваше сверло продолжает откручиваться

Вот вы счастливо закручиваете шуруп, как вдруг ваше сверло выпадает из дрели. У меня старая дрель Ryobi, и знаете что? Это происходит со мной все время.

Наиболее вероятная причина, по которой ваше сверло продолжает расшатываться, заключается в том, что патрон на вашей дрели изношен и не фиксируется должным образом. Чтобы решить эту проблему, вы можете заменить патрон или, если это более выгодно с финансовой точки зрения, купить новую дрель.

Если вы работаете с относительно новой дрелью, есть и другие причины, по которым ваше сверло может болтаться, так что читайте дальше!

Примечание. Этот блог содержит партнерские ссылки. Если вы нажмете и совершите покупку, я могу получить компенсацию (без каких-либо дополнительных затрат для вас).

Причина 1: патрон изношен

«Патрон» — это черная часть сверла, которую вы поворачиваете, чтобы зафиксировать сверло на месте. Через некоторое время он может изнашиваться и не фиксироваться должным образом.

На моем Ryobi иногда патрон работает просто отлично, и когда я поворачиваю сверло, я чувствую щелчок, когда патрон фиксируется.

В других случаях, как бы я ни затягивал сверло, этого щелчка не происходит. Конечно же, через несколько применений сверло выпадает.

Я хотел бы сказать вам, что это признак дешевых дрелей, и если у вас есть дрель известной марки, это не ваша проблема.

К сожалению, патроны производятся не производителем сверл, а на стороне. Это означает, что пара компаний производит все патроны и отправляет их буровым компаниям. Дешевые патроны постоянно используются в дорогих сверлах, что является одной из причин того, что патрон часто выходит из строя первым.

Так что же делать?

Патроны можно заменить. Однако, когда я изучил это для своей собственной дрели, я обнаружил, что один патрон стоил бы около 30 долларов, и, учитывая, что это была дешевая дрель Ryobi, в первую очередь, я решил, что мне, вероятно, будет лучше просто купить новая (возможно, более приятная) дрель.

Особенно если учесть, что дрель-шуруповерт — это один из тех инструментов, которые стоит иметь 2 или 3 штуки.

Если у вас есть более дорогая дрель, которую действительно стоит сэкономить, сначала позвоните производителю и узнайте, готовы ли они выслать вам новый патрон. Зная компании в наши дни, ответ, вероятно, будет отрицательным, но попробовать стоит.

Очевидно, вы можете купить новый патрон. В качестве альтернативы вы можете найти бывшую в употреблении дрель, которая дешевле нового патрона, и снять с нее патрон. Лучше всего искать более старую дрель, у которой снят двигатель (и, следовательно, дрель действительно дешевая), но различные другие компоненты были построены на века.

Следите за Craigslist, вашим восстановлением среды обитания и любыми объектами «повторного использования» рядом с вами — я видел их как в своей местной среде обитания, так и в ближайшем университетском центре повторного использования.

Чтобы заменить патрон, откройте кулачки патрона настолько, насколько это возможно, и вставьте в патрон шестигранный ключ. Возьмите молоток и сильно ударьте по шестигранному ключу против часовой стрелки, чтобы повернуть его. Это ослабит патрон на шпинделе, и вы сможете его снять.

Причина 2: патрон недостаточно затянут

Это настолько очевидно, что я чувствую себя немного виноватым, даже перечисляя его здесь… но вы проверили, достаточно ли затягиваете сверло?

Большинство дрелей издают щелчок или ощущение, что патрон заблокирован. Если этого не произошло, возможно, вам придется сильнее затянуть сверло.

А некоторые дрели похожи на бензобаки на машине; чтобы они были полностью заблокированы, вам нужно прослушать несколько кликов.

Узнайте, в каком корпусе находится ваша дрель, и убедитесь, что вы полностью затянули дрель!

Причина 3: патрон грязный

Если что-то засорит патрон (*кашель*опилки*кашель), ему будет трудно достаточно крепко зажать сверло.

Так что, если ни одна из вышеперечисленных причин не применима, уделите время очистке патрона дрели. Если у вас есть источник сжатого воздуха, это, вероятно, самый быстрый и простой способ.

В качестве альтернативы можно полностью открыть кулачки патрона и просунуть в отверстие салфетку из микрофибры. Сделайте все возможное, чтобы повернуть его, очищая внутреннюю часть патрона.

Если у вас нет салфетки из микрофибры, вы можете использовать вместо нее влажную тряпку, однако убедитесь, что внутренняя часть патрона полностью высохла, прежде чем снова использовать дрель.

Причина 4. Кривое сверло

На самом деле здесь возможны разные проблемы: само сверло погнуто или оно прямое, но вы его вставили криво.

Сначала займемся первым. Если вы работаете с шестигранной битой (наподобие отвертки), она не погнута. Не хватает хвостовика, чтобы он согнулся.

Но если вы работаете с обычным спиральным сверлом, есть вероятность, что хвостовик сверла погнут, что затруднит захват сверла сверлом. Выньте сверло и осмотрите его, чтобы увидеть, есть ли кривизна сверла.

Если сверло погнулось, выбросьте его и замените новым.

Для второго варианта убедитесь, что сверло вставлено прямо в бранши дрели. При работе с маленькими спиральными сверлами очень легко случайно вставить сверло под углом.

Видите зазоры между челюстями и долотом на картинке выше? Сверло кривое.

Обычно, когда это происходит, сверло крутится странно, но иногда оно просто расшатывается и вместо этого выпадает.

Чтобы узнать больше об этом, а также о моем надежном методе установки сверл, ознакомьтесь с этим постом!

Как заменить сверло

istockphoto.com

Замена сверла — один из первых шагов на пути домашнего мастера от простого к лучшему. Но для тех, кто еще не совсем освоился с электроинструментами, это немалый подвиг.

Крутящий момент дрели может вызвать беспокойство у новых пользователей, а различные типы патронов могут запутать работу. Это руководство о том, как заменить сверло, может избавить вас от страха и путаницы в работе.

Детали сверла, которые необходимо знать

Изучая, как заменить сверло на сверле, важно знать несколько частей инструмента.

• Губки (также называемые цангой) затягивают сверло и удерживают его на месте.
• Патрон представляет собой круглую часть, окружающую кулачки. Патрон открывает и закрывает кулачки.
• Переключатель направления находится над спусковым крючком, и его положение определяет направление вращения патрона.
• Триггер управляет потоком энергии от аккумулятора к двигателю и определяет скорость вращения патрона.

Знание этих деталей и принципов их работы значительно облегчит замену бит или установку насадок для дрели.

Связанный: Лучшие дрели DeWalt

Как заменить сверло с помощью быстрозажимного патрона

Большинство современных аккумуляторных дрелей имеют бесключевой патрон, а это означает, что пользователю не нужно искать специальный инструмент для ослабления или затягивания механизм, удерживающий биту. Хотя это действительно облегчает обучение замене сверл, некоторые новички могут поначалу чувствовать себя потерянными.

Вот как заменить сверло на дрели с быстрозажимным патроном.

ШАГ 1: Переведите дрель в положение против часовой стрелки.

Возьмите дрель обеими руками, положив одну руку на рукоятку, а другую на патрон дрели.

Держа руку на рукоятке, нажмите переключатель направления, расположенный рядом с курком, до упора вправо, чтобы перевести дрель в режим вращения против часовой стрелки. Это позволит пользователю ослабить патрон с помощью курка и двигателя.

Реклама

ШАГ 2: Аккуратно нажмите на спусковой крючок.

Слегка направьте курок вверх, чтобы сверло не выпало на этом этапе.

Крепко возьмитесь за патрон одной рукой и осторожно нажмите на спусковой крючок. Патрон начнет слегка вращаться в руке пользователя, прежде чем кулачки отпустят сверло и патрон начнет свободно вращаться.

Отпустите спусковой крючок, зафиксируйте переключатель направления в среднем положении и извлеките долото из челюстей.

ШАГ 3: Вставьте новую насадку и затяните.

Вставьте новую насадку в кулачки патрона. Крепко возьмитесь за патрон, сдвиньте селектор до упора влево и осторожно нажимайте на спусковой крючок, пока кулачки не сомкнутся на бите. Отпустите спусковой крючок и быстро поверните патрон рукой, чтобы убедиться, что кулачки достаточно захватывают сверло.

Наконечник Pro : Может быть трудно отцентрировать маленькую фрезу в широко раскрытых челюстях. В этом случае сначала сомкните бранши примерно до нужного размера, прежде чем вставлять биту.

istockphoto.com

Как заменить сверло в патроне с ключом

В сетевых дрелях или сверлильных станках используются патроны с ключом. Эти устройства работают аналогично бесключевым патронам в том смысле, что кулачки зажимают биту, но пользователи должны управлять ими с помощью специального ключа, называемого «ключом», чтобы зажимать или ослаблять биту.

Вот как снять сверло и заменить его в патроне с ключом.

ШАГ 1: Отсоедините инструмент от сети и вставьте ключ в патрон.

Случайное нажатие на спусковой крючок или выключатель при вставке ключа в патрон с ключом может привести к травме, поэтому сначала отключите инструмент от сети.

Затем найдите ключ (обычно он прикреплен к шнуру или крепится сбоку сверлильного станка). Затем вставьте его так, чтобы маленькая ручка на конце вошла в одно из отверстий на патроне, сцепив зубья ключа с зубьями патрона.

Реклама

ШАГ 2: Поверните ключ, чтобы открыть патрон.

Сильно нажимая на ключ, поверните его против часовой стрелки, чтобы открыть кулачки патрона. Зубья на ключе будут вращать зубья на патроне, как набор шестерен.

Когда давление в кулачках спадет, извлеките ключ и поверните патрон рукой, чтобы открыть кулачки. Остерегайтесь, что бита может выпасть во время шага, что может привести к необходимости заточки биты.

ШАГ 3: Вставьте новую насадку и закрутите патрон.

Для более крупных бит ослабьте патрон вручную, пока бита не войдет в патрон. Для бит меньшего размера затягивайте патрон вручную, пока бита не окажется по центру между кулачками.

Максимально затяните патрон на бите вручную, прежде чем вставить ключ в патрон. Поверните ключ по часовой стрелке, чтобы зажать бранши на бите.

istockphoto.com

Как заменить биты в ударном шуруповерте

Ударные гайковерты используют различные типы бит и имеют уникальный патрон, называемый «быстросъемным», который довольно прост в использовании. Однако, если пользователь не знаком с тем, как работают эти патроны, он может крутить свои колеса (и патрон), пока не разберется. Следующие шаги помогут.

ШАГ 1: Возьмитесь за основание патрона и потяните.

Ударные гайковерты используют подпружиненные патроны с шариковыми фиксаторами внутри для захвата насадок. Чтобы удалить эти биты, возьмитесь за основание патрона между большим и указательным пальцами и потяните патрон в сторону от передней части инструмента.

Бит будет свободен, но может и не выпасть. Попробуйте еще раз, но на этот раз возьмитесь за биту и патрон, одновременно сдвинув их вперед, чтобы освободить биту.

ШАГ 2: Установите новую фрезу в патрон.

Наклоните ударный инструмент вверх и поместите новую насадку в патрон. Биты ударного шуруповерта имеют шестигранные основания, поэтому обязательно правильно их выровняйте. Бита, скорее всего, еще не защелкнется в патроне, поэтому держите отвертку вверх, чтобы бита не выпала.

Реклама

ШАГ 3: Потяните патрон вперед, чтобы установить биту.

Удерживая ударный инструмент направленным вверх, потяните патрон вперед, чтобы освободить фиксаторы и позволить бите встать на место. Возможно, потребуется немного покачать ударным шуруповертом или даже протолкнуть биту, удерживая патрон в открытом положении.

Как только бита упадет в оправку, отпустите патрон и потяните биту, чтобы убедиться, что она встала на место.

istockphoto.com

Заключительные мысли

Эти техники профессионального уровня заставят домашних мастеров мгновенно менять насадки, как опытные ветераны. В то время как небольшие нюансы того, как вставить сверло в дрель, могут потребовать некоторой практики, эти пошаговые инструкции охватывают основы. Просто держите руки подальше от бит, отключайте сетевые дрели и слегка нажимайте на спусковой крючок для быстрой и безопасной замены бит.

Связанный: Лучшие сверла для плитки

Реклама

Как заменить патрон на дрели?

На этой странице

Последнее обновление 4 августа 2022 г. , 22:07

Замена патрона на дрели может оказаться сложной задачей, если вы не выполните несколько простых шагов. Во-первых, вам нужно найти подходящий сменный патрон для вашей дрели. Это не займет много времени. Затем нужно высверлить патрон из дрели. Эта часть самая сложная, так что не торопитесь. Хотя это может быть не самая гламурная задача, ремонт вашей дрели — это проще простого, если вы знаете, что делаете. Замена патрона на дрели может быть дорогостоящей задачей, поэтому хорошей идеей будет устранить проблему, прежде чем выкладывать большие деньги за новый.

Как заменить сверлильный патрон

Инструменты и детали

Соберите инструменты и детали, необходимые для модернизации или замены большинства сверлильных патронов. Однако у некоторых есть установочные винты Phillips, а у некоторых новых сверл есть винт Torx для установочного винта. Используйте отвертку, чтобы удалить установочный винт или стопорный винт.

Молоток для вдавливания кулачков в патрон, если патрон заедает. Пробойник вдавливает кулачки патрона внутрь. Это если вам нужно добраться до установочного винта. Замените большой шестигранный ключ шестигранным ключом, который подходит для патрона.

Выбор между сменным патроном и ключом. Для наиболее распространенных патронов используются четыре разных ключа. Три размера патрона ½ ⅜ ¼, два шпинделя с наружной и внутренней резьбой, два размера шпинделя ½ и ⅜ и два нереверсивных и реверсивных крутящих момента.

Снятие патрона

Снимите патрон с дрели. Снять патрон может быть непросто. Пока дрель работает, патрон и установочный винт затягиваются на шпинделе, он затягивается на шпинделе. Многие нереверсивные дрели и патроны не имеют установочного винта.

Раздвиньте кулачки патрона, пока они не втянутся, чтобы можно было вынуть установочный винт. Установочный винт находится внутри горловины патрона. Поверните установочный винт по часовой стрелке, чтобы вывернуть установочный винт из шпинделя сверлом, направленным на вас.

Поверните патрон против часовой стрелки, чтобы отвинтить патрон от шпинделя. Патрон может быть настолько плотно прижат к шпинделю, что вы не сможете открутить патрон вручную. Вместо этого используйте шестигранный или шестигранный ключ в патроне и затяните кулачки на шестигранном ключе.

Ударьте рукой по шестигранному ключу, чтобы патрон вращался против часовой стрелки. Закрепите дрель на верстаке или в тисках, если вам нужно сильно ударить шестигранным ключом. Когда патрон ослаблен, патрон легко отвинчивается от шпинделя. Ваша рука не сломает замок патрона на шпинделе, если вы ударите по шестигранному ключу молотком.

Откройте и извлеките заклинивший патрон.

Вставьте ключ в патрон и поверните его против часовой стрелки. Постучите по концам губок молотком. Убедитесь, что кулачки полностью втянуты в корпус патрона или заподлицо с лицевой стороной патрона.

Чтобы втянуть кулачки в корпус патрона и удалить установочный винт, возьмите пробойник и постукивайте по концам кулачков при повороте ключа патрона. Возможно, вам придется постучать по губкам, а затем несколько раз повернуть ключ, пока челюсти не втянутся.

Снимите установочный винт, поворачивая его по часовой стрелке.

Если вы не можете закрыть кулачки шестигранным ключом, вставьте ключ в патрон. Ключ не должен давить на зубчатый венец. Ударьте по ключу молотком, чтобы он вращал патрон против часовой стрелки. Если ключ патрона давит на зубчатый венец, когда вы ударяете по ключу молотком, это может повредить зубчатый венец или ключ патрона. Закрепите патрон на верстаке или тиски, чтобы сильно ударить по ключу.

Замените патрон

Новый патрон должен надеть шпиндель, повернув его по часовой стрелке, а установочный винт закрутить против часовой стрелки. Таким образом, вы закончили модернизацию дрели.

Как снять патрон с электродрели

1. Отключите дрель от сети. При выполнении ремонта или технического обслуживания обязательно сначала отключите инструмент от сети. Вы не можете допустить, чтобы дрель начала вращать гаечный ключ, когда вы неосознанно нажимаете на спусковой крючок.
2. Снимите стопорный винт. Откройте кулачки и найдите фиксирующий винт в нижней части патрона. Если есть винт, удалите его, прежде чем отвинчивать патрон. Крепежные винты имеют левую резьбу, поэтому поверните их по часовой стрелке, чтобы снять. Сомкните губки, пока они не коснутся отвертки. Это помогает держать его по центру и перпендикулярно. Винт может не откручиваться, если на нем есть резьбовой герметик или если он ржавый. Ударный драйвер может творить чудеса.
3. Определить средства захвата. В зависимости от конкретной модели вашей дрели и патрона, захватите один из них или оба с помощью обычного гаечного ключа. Шпиндели имеют разную форму.
4. Используйте двойной гаечный ключ, одинарный гаечный ключ или метод без ключа, в зависимости от того, к каким частям подходит гаечный ключ. Метод двойного ключа более цивилизованный и позволяет прикладывать более контролируемое усилие.
5. Если и шпиндель, и патрон позволяют использовать гаечный ключ, возможно, потребуется использовать тонкий гаечный ключ, так как может не хватить места для установки ключа обычного размера. Держите патрон с правой резьбой. Поверните против часовой стрелки, чтобы удалить. При противоположном действии двух ключей любой патрон должен ослабнуть.

Сменный патрон для дрели Black and Decker

1. Ударьте по ключу по часовой стрелке деревянным молотком или подобным предметом, чтобы ослабить винт внутри патрона.
2. Полностью откройте кулачки патрона. Вставьте отвертку в нижнюю часть патрона, чтобы зацепить головку винта. Снимите винт, повернув по часовой стрелке левый винт.
3. Патрон должен быть обращен к вам, чтобы вставить ключ в любое отверстие с левой стороны. Деревянным молотком резко ударьте по ключу против часовой стрелки. Это ослабит патрон, чтобы его можно было открутить вручную.

Как снять заклинивший сверлильный патрон

1. Раскройте патрон в максимально широкое положение. Используйте молоток и пробойник, чтобы забить центр стопорного винта. Это стабилизирует буровое долото на начальных этапах бурения.
2. Высверлите головку стопорного винта. Выберите сверло того же диаметра, что и головка стопорного винта. Совместите сверло с центром стопорного винта. Начните сверлить, следя за тем, чтобы сверло оставалось по центру стопорного винта. Регулярно делайте остановки для осмотра стопорного винта и удаления металлической стружки из патрона. Не допускайте смещения сверла в стороны патрона.
3. Максимально разверните патрон. Ударьте молотком по выступающему концу шестигранного ключа. Когда достаточная часть головки винта удалена, патрон отрывается от шпинделя. Продолжайте вращать узел патрона рукой, пока он не выйдет из зацепления со шпинделем.

Сменный патрон для дрели Bosch

1. Извлеките аккумулятор из дрели. Если у вас есть защелка сзади, нажмите на защелку и выдвиньте аккумулятор из дрели.
2. Поверните втулку муфты мимо цифр до символа, напоминающего сверло. В этом положении сцепление блокируется.
3. Удерживая дрель одной рукой, свободной рукой поверните втулку патрона против часовой стрелки, чтобы открыть кулачки патрона.
4. Поверните винт по часовой стрелке с помощью крестообразной отвертки и извлеките винт из патрона.
5. Вставьте короткий конец шестигранного ключа на 1/2 дюйма в патрон и затяните кулачки.
6. Ударьте молотком по длинному концу шестигранного ключа, чтобы повернуть патрон против часовой стрелки.
7. Протрите головку шпинделя дрели чистой тряпкой.
8. Руками навинтите новый патрон на шпиндель патрона по часовой стрелке. Вставьте короткий конец шестигранного ключа в патрон и затяните кулачки.
9. Откройте кулачки патрона и отпустите шестигранный ключ. Установите винт во внутреннюю центральную часть нижней части патрона и затяните его с помощью отвертки с крестообразным шлицем. Поверните его против часовой стрелки, чтобы установить и затянуть.

Замена быстрозажимного патрона

1. Снять патрон с дрели
2. Снять нижний корпус
3. Снять верхнюю часть корпуса.
4. Отметить челюсти.
5. Разобрать и очистить.
