Замена магнетрона в микроволновке своими руками

Основной элемент любой СВЧ печи или микроволновки это магнетрон, по своей сути он похож на лампочку, только вместо света он излучает микроволны. Проходя через пищи эти микроволны заставляют молекулы воды тереться друг о друга, что и приводит к нагреву пищи. Конструктивно все магнетроны микроволновок идентичны, но есть определенные тонкости в их подборе.
При замене магнетрона нужно в начале полностью убедиться в исправности цепи питания, самого магнетроны, для чего применяются специальные лампочки и только потом менять сам магнетрон.

устройство магнетрона свч
Содержание
  • Проверка магнетрона на исправность
  • Разновидности магнетронов
  • Демонтаж и установка магнетрона
Проверка магнетрона на исправность
проверка магнетрона на пробой

1. Первоначальная проверка магнетрона это визуальный осмотр, нужно проверить оба магнита на целостность, часто бывает, что при эксплуатации или от возраста магниты лопаются, что вызывает повышенное потребление тока и выгорание предохранителя.

2. Далее нужно взять мультиметр и измерять на пробой в мегаомах между контактами питания и корпусом, а так же антенной и корпусом. В случае пробоя на корпус контактов, виноват проходной конденсатор заплавленый в контакты, можно найти новый разъем и заменить его, единственная проблема это прогрев проводов во время работы, что требует не просто пайки, а точечной сварки проводов, о чем мы поговорим в следующем видео

3. Проверка питания магнетрона с помощью лампочки (пробника), данный способ подходит только профессионалам и очень опасен, для его применения нужна неоновая лампочка включена через резистор в 2 Мом. Один провод подключается на массу микроволновки, второй подносите к разъему питания магнетрона, что должно зажигать лампочку

Разновидности магнетронов
расположение крепления относительно питания

Основное различие магнетронов микроволновых печей сводится к габаритным размерам, хотя многие предпочитают их делить еще и по мощности, но лично мое мнение, что +-100 ватт в мощности не влияют на производительность или надежность систем защиты и питания, поэтому этим фактором можно пренебречь, главное выбрать правильные габариты.

Расположение крепежных проушин относительно контактов питания, тут все достаточно просто, смотрим на проушины, которые могут быть параллельно контактам питания или перпендикулярно в зависимости от бренда

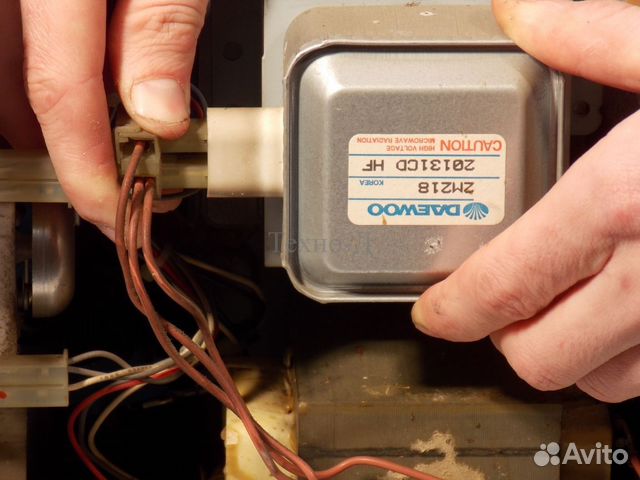

Демонтаж и установка магнетрона

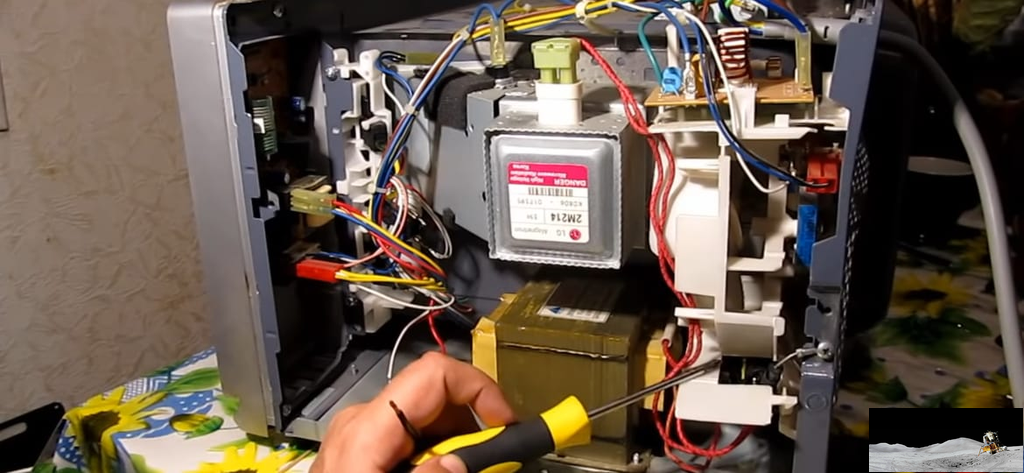

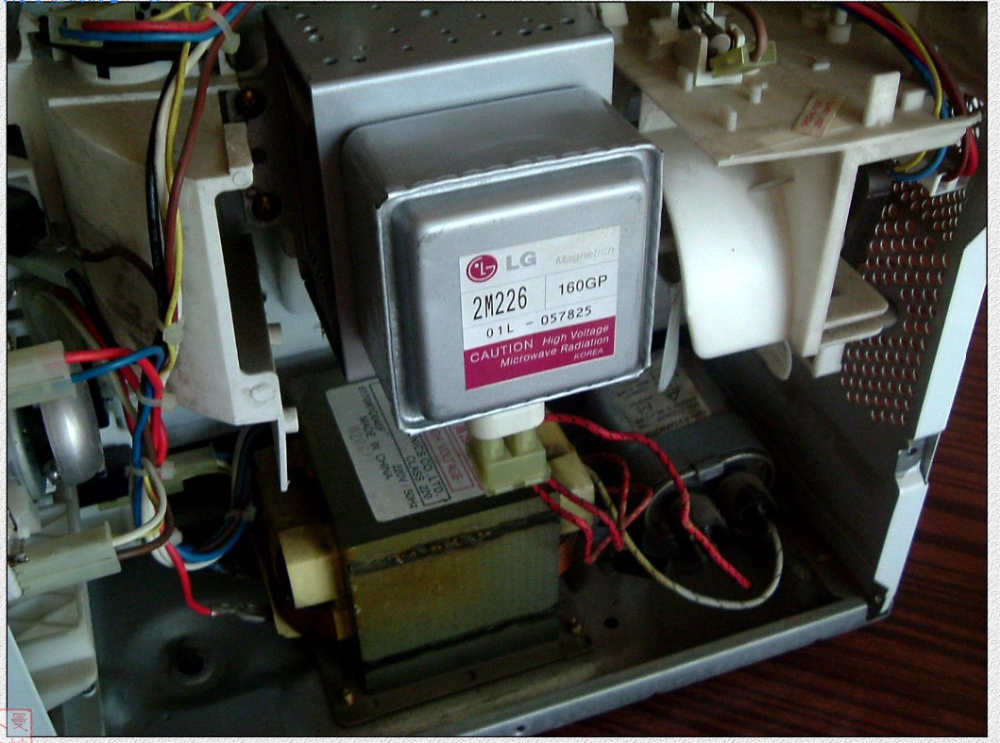

расположение магнетрона в печи

1. Открутите стенку микроволновки сзади 4 шурупа (иногда дополнительный шуруп сбоку или снизу)
2. Сдвиньте стену и снимите ее
3. Проверьте отключение микроволновки от сети и отключите разъем питания магнетрона

4. Открутите датчик перегрева, если есть на корпусе радиатора
5. Открутите 4 шурупа крепления магнетрона к корпусу

Установка в обратной последовательности

MA0338W

2 шт.

Магнетрон 1000W OM75P (31) для микроволновой печи

1235 ₽

В корзину

MCW359LG

2 шт.

Магнетрон 2M213-21 700w LG

2240 ₽

В корзину

MCW351SA

3 шт.

Магнетрон 900W OM75S(21) Samsung

1415 ₽

В корзину

SVCH-001

2 шт.

Магнетрон 2M214-15CDH LG

1135 ₽

В корзину

MCW361LG

1 шт.

Магнетрон 2M214-21TAG 900w LG

2080 ₽

В корзину

MCW360LG

1 шт.

Магнетрон 2M214-01TAG 900w LG

1070 ₽

В корзину

MCW350SA

3 шт.

Магнетрон OM75S (31) для микроволновой печи Самсунг

1250 ₽

В корзину

2B71732G

1 шт.

Магнетрон 2M214-39F LG

1235 ₽

В корзину

Подшипники

Как поменять подшипники в стиральной машине — ШУМ при отжиме

Моторы

Рывки двигателя стиральной машины, восстановление цепи ТАХО

Ремни

Замена ремня в стиральной машине своими руками

Манжета люка

Замена манжеты люка стиральной машины своими руками

Сальники

Маркировка сальников бака стиральной машины

Манометрический коллектор

Выбираем монометрический коллектор для заправки холодильников

Причины, по которым требуется замена магнетрона в микроволновке и как она выполняется.

  1. Главная
  2. Причины, по которым требуется замена магнетрона в микроволновке и как она выполняется.

Сервисный центр

15.02.2022

ремонт микроволновых печей

Таким устройством, как микроволновка, которая имеется практически на каждой современной кухне, уже мало кого удивишь. И это вполне оправдано, ведь с помощью СВЧ печи за считанные секунды можно разогреть еду, приготовить самые разнообразные вкусные блюда, а также быстро разморозить продукты. Именно поэтому данная кухонная техника относится к максимально популярной и востребованной. Сегодня на полках супермаркетов можно встретить микроволновки от разных производителей, наделенные разнообразным полезным функционалом, с приятным стильным дизайном. Несмотря на высокое качество и надежность, по разным причинам им свойственно выходить из строя, и как показывает практика, достаточно часто требуется именно замена магнетрона в микроволновке.

Чтобы выполнить ремонт микроволновой печи Gorenje, ремонт микроволновой печи Samsung, ремонт микроволновой печи LG или любой другой, необходимо быть осведомленным в наиболее значимых деталях СВЧ печи, понимать, для чего они нужны, а также как они работают и как правильно выполнять ремонт. Именно поэтому при возникновении сбоев в работе, лучшим решением станет обращение в специализированный сервисный центр, где будет проведена первиная диагностика, правильно определена неисправность и только потом выполнен ремонт микроволновых печей (г. Киев), с заменой, вышедших из строя деталей, в том числе и магнетрона.

Из каких основных компонентов состоит микроволновка?

В состав любой микроволновой печи входят такие составляющие, как:

  • корпус, который может быть выполнен в разной цветовой гамме;
  • камера разного объема, предназначенная для приготовления или разогрева пищи;
  • волновод, отвечающий за передачу излучения в камеру;
  • трансформатор, который по сути является высоковольтным генератором электромагнитных волн;
  • магнетрон, своего рода насос, который подает электромагнитные волны на волновод;
  • поворотный стол, благодаря которому равномерно прогреваются продукты;
  • таймер, посредством которого устанавливается время приготовления;
  • вентилятор, охлаждающий трансформатор.

Про такой элемент, как магнетрон, причины его выхода из строя и способ его замены мы расскажем в данной статье.

Разогрев пищи в любой СВЧ печи выполняется излучением, частота которого составляет 2450 МГц, который создается магнетроном. Если после включения микроволновой печи тарелка как обычно крутится, свет во внутренней духовке присутствует, вентилятор функционирует, при этом блюдо остается холодным или максимально долго греется, такие «симптомы» говорят о том, что не в порядке лампа. Чтобы проверить все ли в порядке в микроволновке с магнетроном, лучше обратиться к специалистам сервисного центра, которые определят неисправность, ведь вполне возможно проблема может заключаться в какой-либо вспомогательной детали в схеме магнетрона. Только они знают, как отремонтировать микроволновку.

По какому принципу устроен магнетрон?

Многие пользователи задают вопросы — на что способна СВЧ печь, что собой представляет магнетрон, что такое его СВЧ энергия? Магнетрон выполнен в виде цэлектровакуумной лампы, которая выполняет функцию диода.

В ее состав входит несколько частей:

  1. Цилиндрический медный анод, который поделен на 10 частей.
  2. В центре находится катод с интегрированной нитью накала, который несет ответственность за создание потока электронов.
  3. По торцам размещены кольцевые магниты, которые нужны, чтобы создавать магнитное поле, благодаря которому получается СВЧ излучение.
  4. Проволочная петля улавливает излучение, она соединена с катодом и выводится из магнетрона посредством излучающей антенны, проходя по волноводу в камеру.

Во время работы СВЧ печи магнетрон начинает сильно греться, поэтому его корпус имеет пластинчатый радиатор, который обдувается вентилятором. Также, чтобы защитить его от перегрева в схеме питания предусмотрен термопредохранитель.

Когда потребуется ремонт микроволновых печей, а именно, замена магнетрона в СВЧ?

Работоспособности магнетрона может быть вызвана следующими факторами:

  • прогорел защитный колпачок из-за чего искрит во время работы. Ремонт будет заключаться в замене его на новый, поскольку данная деталь одинакова для всех магнетронов;
  • прогорела нить накала;
  • из-за перегрева произошла разгерметизация магнетрона;
  • случился пробой в высоковольтном диоде;
  • сгорел высоковольтный предохранитель;
  • в термопредохранителе отсутствует контакт;
  • пробит высоковольтный конденсатор.

При возникновении вышеперечисленных проблем гарантированно потребуется ремонт в сервисном центре. Более того, стоимость ремонта микроволновой печи будет зависеть от разных факторов.

Как определяется неисправность?

Чтобы узнать, почему СВЧ печь отказывается работать, а также определить, потребуется ли замена магнетрона СВЧ печи или любой другой ремонт, необходимо выполнять ряд действий, и в первую очередь, отключить микроволновку с розетки, сняв крышку.

  1. Сразу необходимо осмотреть внутренние компоненты на предмет оплавления или обгорания проводов. В каком состоянии находится высоковольтный предохранитель видно невооруженным взглядом. Если в предохранителе оборвана нить, выполняется его замена на целый. Если при опробовании СВЧ печи он перегорает снова, значит ремонт микроволновой печи должен выполняться в чем-то другом.
  2. Чтобы выполнить дальнейшую диагностику необходим мультиметр или тестер. Проверка должна быть начата с печатной платы, на которой схема питания магнетрона, состоящая из диодов, варисторов, резисторов,конденсаторов. Все эти детали прозваниваются на месте, без выпаивания.
  3. Следующий этап — проверка тестером термопредохранителя. Если контакты в норме, сопротивление равно нулю.
  4. Проверку мультиметром высоковольтного конденсатора выполняют только лишь на пробой. Если устройство показывает, что произошло короткое замыкание, выполняется замена детали.

5. Чтобы проверить на работоспособность высоковольтный диод, такой прибор, как тестер не подходит, так как у него небольшой диапазон измерения сопротивления. В данной ситуации, чтобы выполнить диагностику и ремонт СВЧ печей (г. Киев) не обойтись мегомметра, у которого шкала до 200 МОм. Поскольку такие приборы мало у кого имеются дома, поэтому лучше данные действия доверить мастерам, которые точно знают, как в такой ситуации выполнять диагностику и последующий ремонт микроволновок.

6. Проверку непосредственно самого магнетрона следует начинать с прозвонки накальной нити. Для этого необходимо измерить сопротивление между его клеммами, которое у исправного накала должно составлять несколько Ом. В случае, когда тестер начинает показывать бесконечность, это вовсе не значит, что перегорела нить. Для максимальной уверенности после снятия крышки, проверяются соединения дросселей с клеммами магнетрона на целостность.

После того, как будет выполнено измерение сопротивления между выводами и корпусом можно определить состояние проходных конденсаторов. При бесконечности значит все хорошо, при нуле, значит пробиты, при наличии сопротивления, значит с утечкой тока. Конденсаторы, вышедшие из строя изымаются, а них припаиваются новые. Такой ремонт СВЧ (г. Киев) является обычным делом для мастеров сервисных мастерских.

7. Когда все компоненты в норме, но магнетронного излучения не хватает для того, чтобы полноценно разогреть еду, соответственно потерял эмиссию катод. Чтобы устранить данную проблему, ремонт микроволновок Daewoo или ремонт микроволновки Delonghi будет заключаться в замене.

Как выполняется такой ремонт СВЧ, как замена магнетрона микроволновки?

Так как ремонт магнетрона не осуществляется даже в самых хорошо оснащенных сервисных мастерских, поэтому гарантированно требуется его замена, а для этого данную деталь придется приобрести. В сервисных центрах хорошо налаженные отношения с поставщиками, поэтому при возникновении данной проблемы, лучше обращаться за помощью к ним. Прежде чем извлечь из СВЧ печи, вышедший из строя магнетрон,  необходимо внимательно пометить контакты разъема. Это делается для того, чтобы при установке нового магнетрона не перепутать их местами. Данная деталь гарантированно не будет работать, если выводы будут подключены неправильно.

Как правильно заменить магнетрон в микроволновке?

  • необходимо снять крышку СВЧ печи;
  • после этого нужно разрядить высоковольтный конденсатор, поскольку в нем может оставаться заряд в 2000 Вольт;
  • потом отсоединяются провода от конденсатора, а также от трансформатора с высоким напряжением;
  • максимально аккуратно выкручиваются монтажные винты, держащие волновод и магнетрон;
  • отсоединяются детали магнетрона, пока наконечник от него полностью не выйдет из волновода;
  • чтобы избежать механических повреждений магнетрона, необходимо обращаться с ним внимательно и бережно, избегать ударов его верхней частью об другие компоненты;
  • выполняя замену новой детали нужно правильно разместить прокладку магнетрона;
  • выполнив установку, необходимо с помощью зонда СВЧ убедиться в том, что отсутствует микроволновая утечка, которая не должна быть выше 5 мВт/см2.
  • чтобы во время выполнения ремонта не было утечки, устраняются щели между магнетроном и волноводом, для чего устанавливаются монтажные винты.

Несколько полезных советов, которые помогут избежать такой процедуры, как ремонт микроволновок (г. Киев).

Чтобы продлить термин работы магнетрона в СВЧ печи, чтобы не потребовался ремонт по его замене, необходимо придерживаться простых и понятных правил и рекомендаций.

  1. Если при включении СВЧ печи в ней что-то трещит и искрит, необходимо сразу же ее выключить и обратиться в сервисный центр, где будет выполнена диагностика и последующий ремонт микроволновки.
  2. Необходимо постоянно обращать внимание на состояние слюдяной пластины, которая необходима для защиты выхода волновода в камеру от попадания жира или кусочков пищи. Когда колпачок в неисправном состоянии, слюдяная пластина может прогореть, что в результате выведет из строя магнетрон. Слюда должны быть постоянно чистой, поскольку жир на нее попадавший, начинает под воздействием высокой температуры обугливается, приобретая при этом электропроводность. Из-за взаимодействия с излучением, появляется искрение в камере.
  3. Чтобы избежать ремонт СВЧ печей при нестабильном напряжении сети, лучше их подключить через стабилизатор, поскольку даже небольшие перепады плохо отражаются на работе устройства. А именно, падает мощность, ускоряя износ катода магнетрона, которому впоследствии потребуется замена.

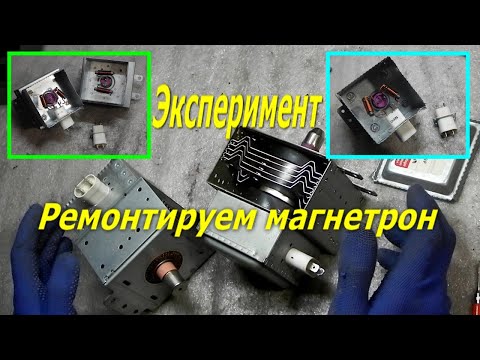

Как отремонтировать магнетрон в микроволновой печи Иногда, но не всегда, мы можем заработать $$, когда вы совершаете покупку по этим ссылкам. Без рекламы. Всегда. Узнать больше

Содержание_

  • Что такое магнетрон в микроволновой печи?
  • Устранение неполадок и ремонт магнетрона
  • Что делать дальше

Магнетрон может выйти из строя даже в самых лучших микроволновых печах, но если вы тщательно соблюдаете некоторые правила безопасности, это довольно легко исправить, так же как устранить ржавчину в микроволновой печи. Но более важный вопрос заключается в том, стоит ли это хлопот и затрат.

ОСНОВНЫЕ ВЫВОДЫ:

  • Правильный поиск и устранение неисправностей магнетрона требует использования омметра или мультиметра для проверки бесконечности показаний.
  • При любом капитальном ремонте микроволновой печи необходимо, чтобы микроволновая печь была правильно разряжена, чтобы избежать опасного и потенциально смертельного поражения электрическим током, поэтому настоятельно рекомендуется обращаться к профессионалам.
  • Сменный магнетрон может стоить от 100 до 250 долларов — часто столько же или больше, чем стоимость сменной микроволновой печи, без учета труда, если используется профессионал — по этой причине покупка новой микроволновой печи, как правило, лучше. вариант.

Магнетрон — это то, что генерирует реальную микроволновую энергию в вашей микроволновой печи, поэтому это один из наиболее распространенных компонентов, которые нуждаются в ремонте или замене. Если вы знаете, как отремонтировать магнетрон в микроволновой печи, вы получите несколько полезных очков, изучая другие важные навыки, например, как разрядить микроволновый конденсатор.

Совет профессионала

Неисправный магнетрон часто является причиной того, что микроволновая печь не нагревает пищу или жидкости, но устранение неполадок с помощью мультиметра или омметра точно скажет вам об этом.

Микроволновый магнетрон представляет собой мощную вакуумную трубку, генерирующую высокочастотные волны, а точнее микроволны, для нагрева любой воды, присутствующей в приготовляемом блюде, что напрямую связано с тем, почему некоторые тарелки сильно нагреваются в духовке. Микроволновая печь Это сердце вашей микроволновой печи, и без него невозможно приготовить что-либо, поэтому, когда она неисправна или повреждена, вы либо ищете запасную часть, либо новую микроволновую печь.

Если ваша микроволновая печь не нагревается, виновником может быть либо магнетрон, либо дверной выключатель, не обеспечивающий непрерывность электрического тока, либо высоковольтный диод — вот как устранить неисправность магнетрона и отремонтировать или заменить его, если это необходимо.

Устранение неполадок и ремонт магнетрона

Для устранения неполадок магнетрона вам понадобится омметр или мультиметр (иногда называемый мультиметром).

Прежде всего, отсоедините кабель питания микроволновой печи от любого источника питания и убедитесь, что высоковольтный конденсатор полностью разряжен — в противном случае любые работы с микроволновой печью опасны.

После разрядки выполните следующие действия:

  1. Установите омметр на максимальное значение сопротивления по шкале непрерывности сопротивления.
  2. Прикоснитесь одним из щупов измерителя к клемме магнетрона, затем прикоснитесь другим щупом к металлическому корпусу магнетрона (будьте осторожны, чтобы не прикоснуться к двум щупам одновременно, это может привести к неточным показаниям.
  3. Ваш омметр должен показать показание бесконечности, что означает разомкнутую цепь. Если это не то показание, которое вы получаете, ваш магнетрон необходимо заменить.0018

Что делать дальше

Если вы решили заменить магнетрон, у вас есть два варианта: купить новый и следовать простому руководству по замене или полностью заменить микроволновую печь. Новый магнетрон стоит недешево — он может стоить вам от 100 до 250 долларов, что чаще всего равно или превышает стоимость новой микроволновой печи.

Учитывая стоимость ремонта, а также риски безопасности и повреждения, связанные с ремонтом микроволновой печи, в большинстве случаев настоятельно рекомендуется выбирать новую микроволновую печь для замены. Если вы решите установить новый, все же рекомендуется обратиться к профессионалу, что, конечно же, добавит трудозатрат к стоимости.

Таким образом, хотя замена магнетрона и возможна, обычно она нецелесообразна. Однако более мелкие компоненты, такие как предохранитель или выключатель блокировки двери, обычно заслуживают замены.

Предупреждение

Стоимость замены магнетрона обычно равна или даже превышает стоимость покупки новой микроволновой печи, что делает ее нецелесообразным вариантом вместо замены всей духовки в большинстве случаев.

Часто задаваемые вопросы

Каков срок службы магнетрона?

Магнетроны в микроволновых печах рассчитаны примерно на 2000 часов нормального использования, прежде чем они начнут работать со сбоями или даже перестанут работать.

Что вызывает отказ магнетронов?

Когда магнетрон перестает работать, это обычно происходит из-за сломанных магнитов, сгоревших клемм или расплавленной антенны, независимо от модели. Когда происходит что-либо из этого, обычно это означает, что требуется замена.

Стоит ли менять магнетрон в микроволновке?

Короткий ответ: нет, обычно нет. Учитывая, что сменный магнетрон может стоить от 100 до 250 долларов, даже без учета трудозатрат, если он выполняется профессиональным специалистом по ремонту (что настоятельно рекомендуется), это дорогой ремонт, и учитывая, что более крупный ремонт микроволновой печи может быть опасен, если устройство неисправно. не разряжены должным образом, вы часто потратите столько же или, возможно, меньше на новую микроволновую печь.
