Эквалайзеры: кому и зачем?

Данная статья будет посвящена такому распространенному устройству как эквалайзер, который позволяет оказывать воздействие на определенную часть спектра, не влияя при этом на другие его составляющие. В настоящее время эквалайзеры являются неотъемлемой частью музыкального производства, так как они находят применение практически на всех стадиях звукозаписи и продакшна (сведение, мастеринг, финальная доводка микса и т.д.).

Первое применение эквалайзера относят к 1930-м годам, когда Джон Волкман с его помощью изменил звучание звуковых систем в кинотеатре и внедрил эквалайзер в звукоусилительную систему.

В 1967 был разработан первый набор пассивных 1/3-октавных фильтров, получившая название «Acousta-Voice» и положившая начало новой эры современной эквализации. Последующие 20 лет можно характеризовать невероятным подъемом в разработках эквалайзеров: было создано большое разнообразие эквалайзеров с применением микросхем и других цифровых технологий.

Эквалайзер (англ. equalize — «выравнивать», общее сокращение — «EQ»), — это устройство или компьютерная программа, которая позволяет регулировать громкость отдельных зон частотного диапазона и выравнивать амплитудно-частотную характеристику звукового сигнала.

Если говорить о звукозаписи, то эквалайзер – это полноценная часть звукозаписывающего тракта, который вносит свою окраску. Как правило, для записи используют эквалайзеры, встроенные в предусилитель или комбик, либо отдельные блоки.

Например, эквалайзер позволяет подчеркнуть особенно красивые частоты в голосе вокалиста, добавить недостающих частот, придать специфический, характерный данному эквалайзеру, окрас. При записи гитары или бас-гитары эквалайзер регулируется в зависимости от стиля исполняемой музыки, при этом сам эквалайзер, как правило, встроен в комбоусилитель, преамп или гитарную голову.

Основная частотная картина выстраивается на сведении, поэтому к эквализации на стадии мастеринга стоит подойти очень тонко, если не получается избежать вмешательства эквалайзеров.

Эквалайзер воздействует на определенную часть спектра, в результате чего увеличивается или уменьшается амплитуда звучания частот на определенном диапазоне спектра, то есть их громкость. Эквалайзер относится к приборам динамической обработки и является частным случаем фильтра.

Выделяют два вида эквалайзеров: графические и параметрические.

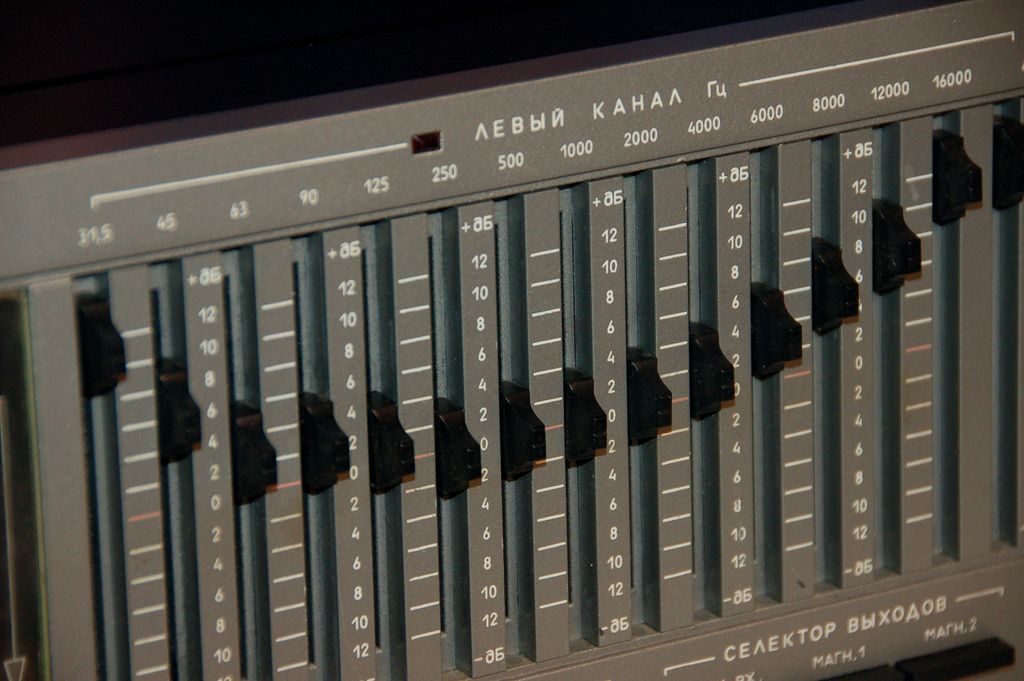

Графические эквалайзеры

Графические эквалайзеры обычно находят применение в концертной работе, где необходима многополосная отстройка порталов, прострелов, мониторов. Выглядит такой эквалайзер как панель с набором слайдеров, каждый из которых повышает или понижает амплитуду звучания на какой-либо фиксированной частоте.

Самый распространенный графический эквалайзер представляет собой прибор с 31 полосой эквализации, который также называют 1/3-октавным графическим эквалайзером. Он охватывает спектр частот, наиболее воспринимаемых ухом человека (20 – 20 000 Гц), каждые последующие три полосы прибавляют к предыдущей полосе одну октаву. Вторая и третья полосы отвечают за промежуточные значения в 1/3 октавы. Диапазон 20 – 20 000 Гц составляет 10 октав, добавим самую первую полосу и получим эквалайзер, состоящий из 31 треть-октавного слайдера.





Достоинства графических эквалайзеров:

• простота и скорость воздействия на спектр,

• возможность одновременно воздействовать на различные участки спектра (повышая и понижая амплитуду),

• графическая наглядность и удобство использования.

Недостатки:

• невозможность точной локализации частоты, на которую нужно воздействовать, как следствие – довольно грубая настройка;

• фиксированный уровень добротности на каждой полосе;

• невозможность получить совершенно плавного изменения спектра, что вносит искажения в звук.

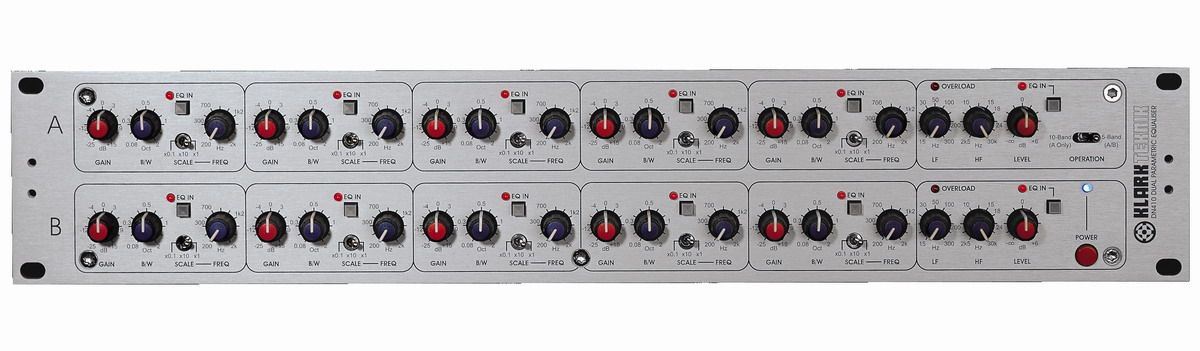

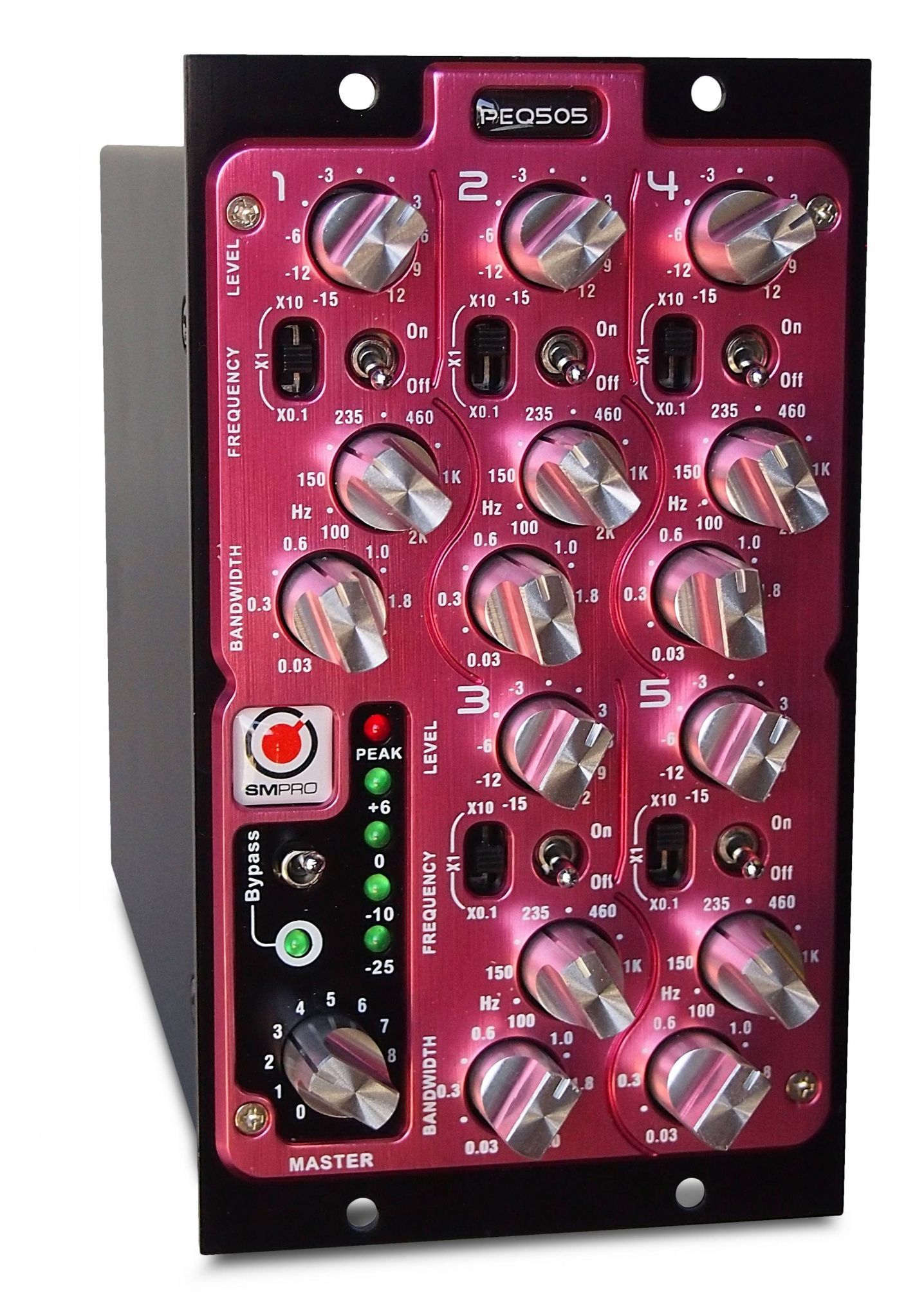

Параметрические эквалайзеры

Параметрические эквалайзеры более маневренны и аккуратны, что делает их более предпочтительными для работы в студии, нежели графические. Да, они не имеют так много полос эквализации, но это им и не нужно, ибо они имеют возможность точной локализации частоты, на которую необходимо воздействовать. Обычно параметрические эквалайзеры имеют 1-4 полосы эквализации, которые закреплены за определенным диапазоном, в пределах которого можно регулировать их частоту.

Параметрическими эквалайзеры называют потому, что они имеют полностью изменяемые параметры эквализации, что является очень ценным для звукорежиссеров.

Параметры эквализации:

• рабочая (центральная) частота

• тип фильтра

• добротность (Q)

• чувствительность (гейн)

Frequency — рабочая частота — это частота, от которой ведется отсчет работы эквалайзера. Параметрический эквалайзер позволяет точно выбрать рабочую частоту, благодаря чему можно убрать «погасить» резонанс, не касаясь остальной части спектра.

Чаще всего виртуальные эквалайзеры позволяют выбирать тип фильтра (обрезной, шельфовый, полосный), которым можно управлять частотным спектром.

Обрезной фильтр, как видно из названия, обрезает высокие или низкие частоты выше/ниже заданного значения с фиксированным уровнем наклона кривой. Чаще всего можно встретить двухразрядные (12 дБ/окт.), или четырехразрядные (24 дБ/окт.) фильтры, реже одно- (6 дБ/окт.) или трехразрядные фильтры (18 дБ/окт.). Разряд означает количество децибел, на которое изменяется громкость, при изменении частоты на октаву. При увеличении частоты обрезной фильтр усиливает свое воздействие. Воздействие обрезного фильтра высоких частот усиливается в положительном направлении графика частот, а фильтра низких частот – в отрицательном направлении.

Шельфовый эквалайзер напоминает обрезной фильтр, так как он также воздействует на спектр выше или ниже определенной рабочей частоты. Но сходство это весьма поверхностно, так как принцип его воздействия на спектр немного иной. В переводе «шельф» (shelf) означает «полка», что красноречиво говорит о принципе его работы.

Отличия шельфового эквалайзера от обрезного фильтра:

• он равномерно изменяет частотный диапазон выше или ниже заданной частоты. Таким образом, уменьшая амплитуду, фильтр уменьшает громкость с одинаковой силой как через октаву, так и через три.

• он способен работать как в плюс, так и в минус (обрезной – только в минус), благодаря чему можно не только понижать частоты, но и придавать звуку нужную окраску.

• при работе «в минус» фильтр не убивает частоты так радикально, как обрезной фильтр.

Полосный фильтр является наиболее распространенным типом эквалайзера. Именно этот фильтр является истинно параметрическим, так как он позволяет точно настроить параметры, а именно понизить или повысить частоты в определенном диапазоне на определенное значение в децибелах и с заданным графиком кривой. Полосный фильтр незаменим, когда нужно уложить в микс два звука со схожим спектром так, чтобы каждый из них хорошо читался.

В некоторых случаях полосный фильтр позволяет скорректировать тембральные недостатки голоса или инструмента, устранить влияние на звук акустики помещения, стоячих волн, резонансов.

Например, если вокалист гнусавит, то замаскировать это можно, понизив полосу частот в диапазоне 500-700 Гц со средней добротностью.

Также с помощью манипуляций частотами в разных областях спектра можно добавить яркости звучанию инструмента. Например, чтобы придать бочке атаку, можно добавить полезные частоты в диапазоне 3,5-5 кГц.

Gain — чувствительность эквалайзера  характеризует количество децибел, на которые изменится амплитуда звучания рабочей частоты. Данный параметр оказывает воздействие не только на саму эту частоту, но и на ближние к ней частоты, а степень воздействия на окружающие частоты будет регулироваться значением добротности.

Добротность эквалайзера (Q) показывает, какой ширины будет горб или провал в области рабочей частоты (ширину колокола), это величина, обратно пропорциональная ширине подъема или провала. Чем выше уровень Q, тем тоньше будет полоса частот, на которую будет воздействовать ручка чувствительности.

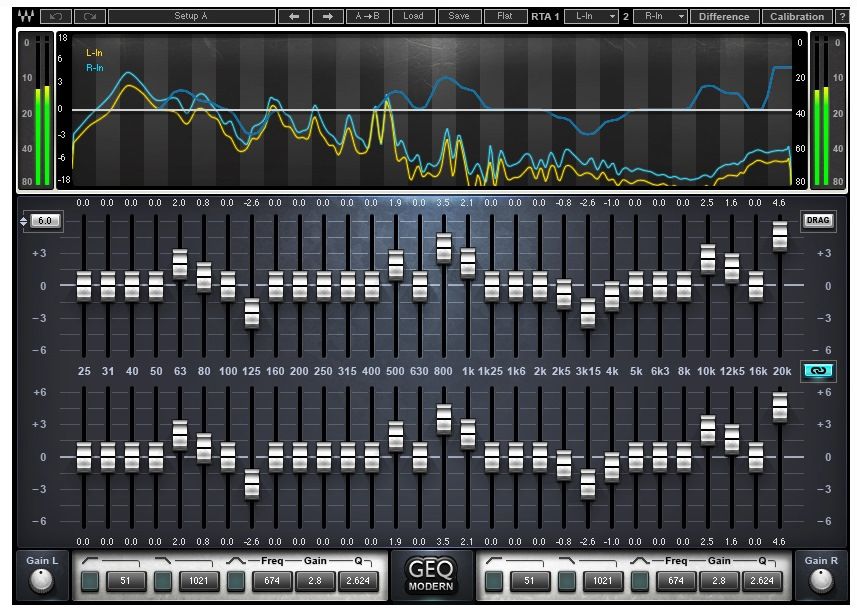

Как и любое современное устройство, эквалайзер имеет виртуальный аналог. Важной функцией современных виртуальных эквалайзеров является возможность отдельно обрабатывать моно и стерео составляющую или отдельно левый и правый канал.

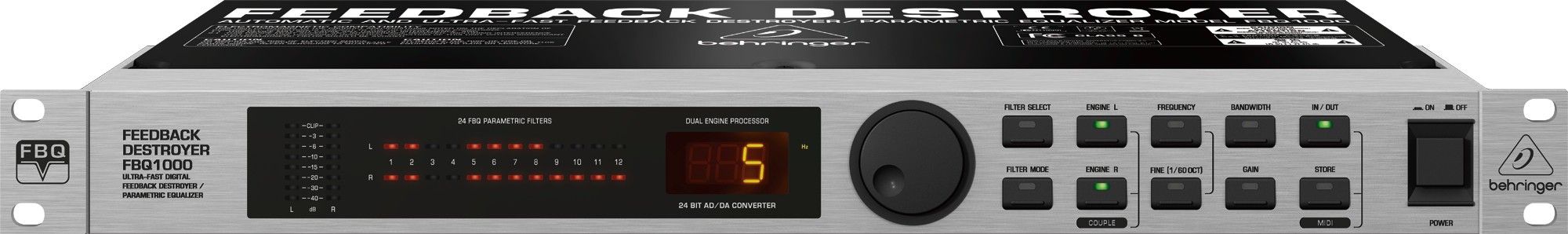

Подавители обратной связи

Каскады усиления имеют свойство самовозбуждаться, например, когда сигнал с выхода усилителя попадает на его вход (фоновая наводка) в одной фазе, наблюдается резонанс и слышен неприятный писк. Такое явление носит название положительной обратной связи. Также система может фонить, если звук из мониторов попадает снова в микрофон и также вызывает резонанс, получаем в итоге акустическую обратную связь. Само явление обратной связи, как и его последствия являются нежелательными, поэтому следует их вовремя обнаружить и ликвидировать. Тогда на помощь приходит подавитель обратной связи.

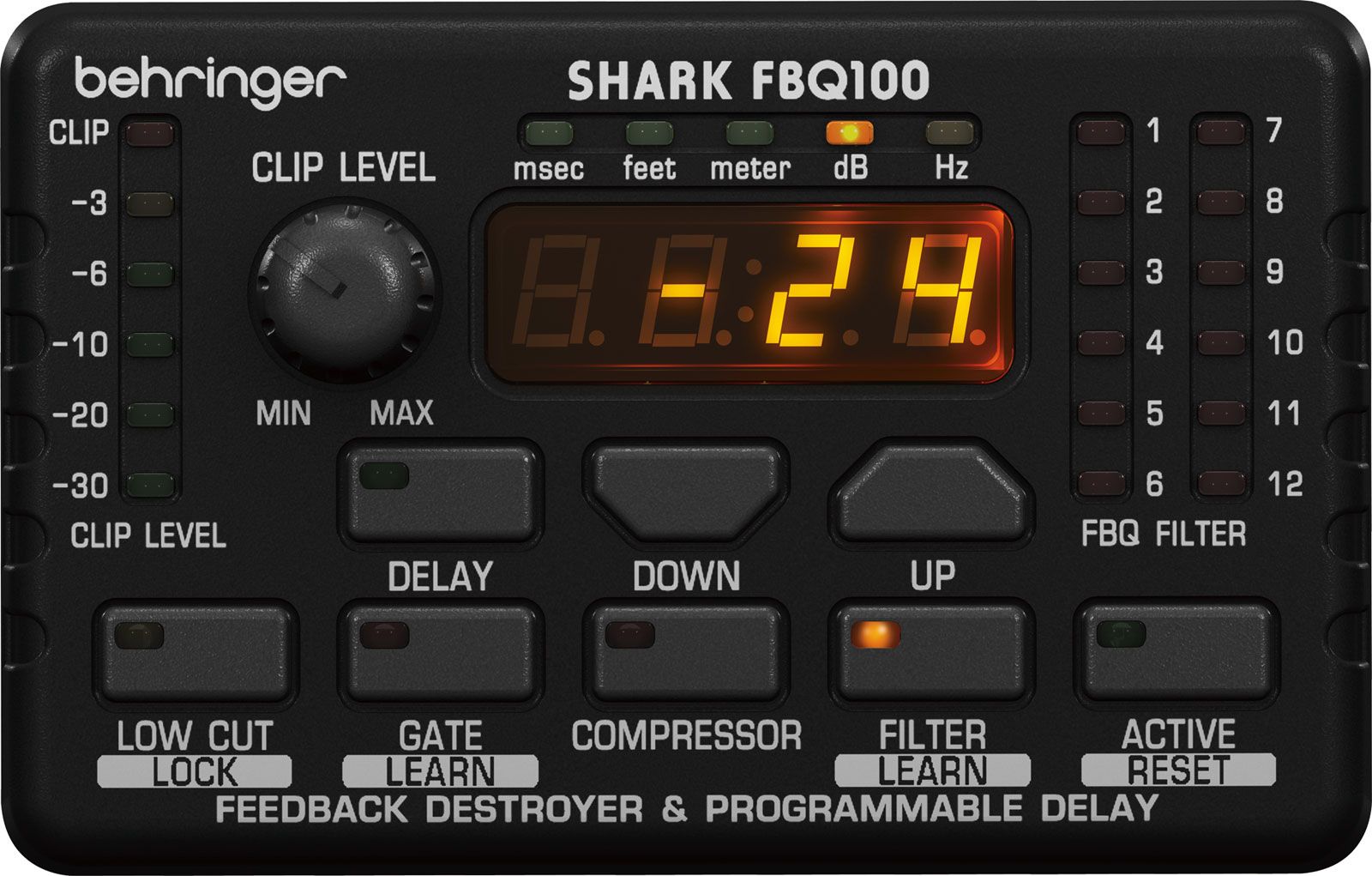

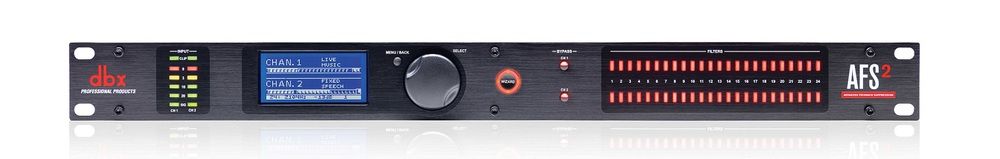

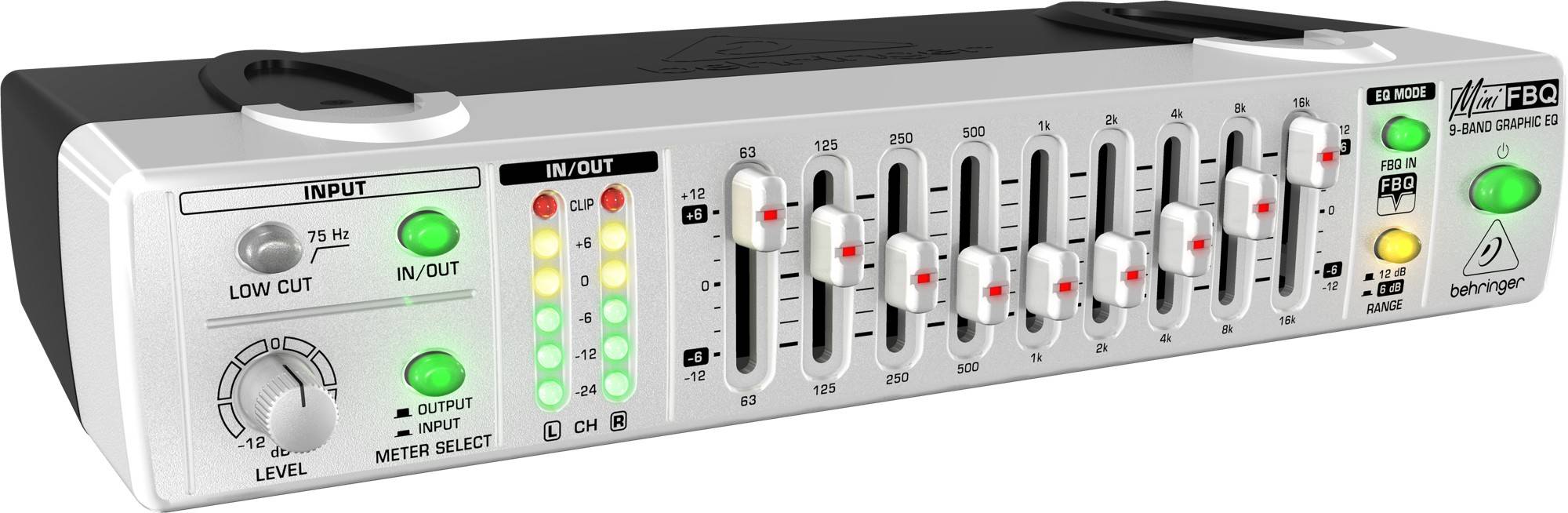

Подавители обратной связи — это многополосные эквалайзеры, которые способны автоматически определить проблемную частоту и изменить её громкость. То есть подавитель обратной связи сканирует весь частотный спектр (20 – 20000 Гц), обнаруживает на определенной частоте обратную связь и уменьшает уровень громкости именно этой частоты до оптимального, используя для этого один из фильтров. Более того, он запоминает эту частоту, поэтому обратная связь там она уже не возникнет. Но сканирование продолжается непрерывно. При возникновении обратной связи на другой частоте, подключается следующий соответствующий ей фильтр и так далее.

Подавители могут иметь разные режимы решать проблему по-разному. Так как различные модели имеют различные алгоритмы работы, например, плавное подключение фильтров, изменение ширины и глубины подавления каждого фильтра и так далее.

Область применения эквалайзеров

Спектр применения эквалайзеров достаточно широк. Основная их функция – исходный музыкальный материал привести к адекватному звучанию.

Часто многополосные графические эквалайзеры используют в линиях сценических мониторов для подавления обратной связи либо цифровые подавители обратной связи (с высоким показателем добротности). Также эквалайзер позволяет ограничить частотный диапазон воспроизведения звука.

С помощью эквалайзеров можно во время выступления или звукозаписи придать необычное или даже уникальное звучание музыкальным инструментам, применив некоторые эффекты с ярким выделением специфических частотных полос. Например, эффекта старого радиоприемника можно добиться, убрав при помощи эквалайзера все низкие и высокие частоты, оставив только средние.

Диджеи активно пользуются эквалайзером, встроенным в микшерный пульт, для создания интересных звуковых эффектов.

Не секрет, что акустическое оформление помещения вносит существенный вклад в конечное звучание записываемого музыкального инструмента, а также в звук, получаемый при помощи акустических систем. Повлиять на частотную характеристику воспроизводимого материала могут такие факторы как размеры и форма помещения, покрытие стен, количество зрителей в зале, влажность и многое другое . И если с акустикой помещения не повезло, то ситуацию может исправить эквалайзер.

В студиях звукозаписи отдельно эквалайзер встречается нечасто, так как современные студии оснащаются оборудованием, которое практически не искажает частотную характеристику записываемого материала. Но на этапе цифрового сведения и мастеринга почти все треки прогоняют через программный эквалайзер, чтобы очистить звук от «ненужных» частот. Особенно часто приходится использовать эквалайзер при работе с вокалом: он помогает скрыть недостатки голоса и подчеркнуть его выгодные особенности.

Несколько советов по использованию эквалайзера

• Включать эквалайзер в любой ситуации глупо, ибо хороший звук в эквализации не нуждается. Старайтесь избегать ошибок в процессе звукозаписи, чтобы вмешательство эквалайзера на этапе сведения было минимальным.

• Эквалайзер  делает звук менее естественным, поэтому возлагать на него слишком большие надежды не стоит.

• Используйте эквалайзеры только в минус, если это возможно.

• Периодически нажимайте на всех эквалайзерах bypass, чтобы удостовериться, что их использование дает положительный эффект.

• Используйте правило противоположностей: из дорожек, которые звучат высоко (гитара, тарелки) вырезаются высокие и высокие средние частоты, добавляя при этом низкие и низкие средние, и наоборот.

• Чтобы подчеркнуть «конкурирующие» дорожки в миксе, их можно разделить, подчеркивая и вырезая в них разные диапазоны частот.

• Чтобы услышать бас-гитару и бас-барабан на аудиосистеме небольшой мощности, попробуйте поднять средние и высокие частоты.

• Чтобы сделать звучание малого барабана или гитары не таким резким, и добавить теплоты, слегка уберите высокие частоты и добавьте немного низких средних, а для более плотного звука можно добавить немного низов.

• Убрать фон переменного тока можно, вырезав из сигнала узкий участок в районе 50 Гц (иногда еще и 100 Гц), но при этом может пострадать звучание баса и бас-барабана.

• Духовые инструменты лучше совсем не обрабатывать эквалайзером, а подобрать хороший микрофон.

• Если после вмешательства эквалайзера (особенно чрезмерного) вам всё ещё не нравится звук, обнулите все и начните сначала.

Таким образом, эквалайзер находит широкое применение, требует умений и навыков в работе. Некоторые аранжировщики и звукорежиссеры злоупотребляют эквализацией в процессе работы, что делает звук неестественным. Поэтому помните: если есть возможность не использовать эквалайзер, не используйте. Если же вы подходите к эквализации с умом и всей ответственностью, то результат обязательно порадует вас!

это что такое? Для чего нужен эквалайзер?

Многие привыкли думать, что качество звука зависит от характеристик самих колонок напрямую, и чем колонки дороже, тем лучше звук. А ведь это не так. В статье речь пойдет об эквалайзере. Кто не знает, эквалайзер — это программа или же устройство для гибкой настройки звука. Конечно же, это не полное определение, но об этом поговорим ниже по тексту.

Определение

Темброблок, EQ, эквалайзер — это все одно и то же. Определение звучит так: это программа или же устройство, предназначенное для поднятия или понижения громкости различных областей диапазона частот звука. Эквалайзер способен выравнивать всю амплитуду частот и характеристику самого сигнала в целом. Важно знать, что данная программа или устройство работает только лишь со звуковым сигналом и корректирует его выборочно, в зависимости от выбранной частоты.

Это определение является сложным и обычному пользователю понять всю суть трудно, поэтому сейчас — простыми словами. Эквалайзер — это программа (в данном случае), которая работает с отдельными частотами звука. Как вы знаете, есть низкие частоты и высокие. Низкие — это бас, высокие — фальцет, или как его еще называют — писк. Так вот, эквалайзер может понизить или повысить громкость этих областей. Но звук можно разделить не только лишь на две частоты, он делим на n частот. Так и эквалайзер имеет несколько полос, чаще встречается восьмиполосный вариант.

Чаще всего данная программа используется в аудиоиндустрии, но сейчас поговорим о том, как она способна помочь обычному человеку.

Типы эквалайзеров

Сразу хочется сказать, что типов эквалайзеров существует два, но они выполняют одну и ту же функцию — изменяют громкость отдельного диапазона частот звука.

Итак, сначала поговорим о параметрическом эквалайзере. Этот тип никогда не присутствует в стандартном наборе программ для ПК или телефона, но при желании можно его скачать из интернета. Отличается он тем, что там присутствует настройка ширины полос. То есть вы можете сами выбрать отдельный кусок частот в звуке и далее с ним работать. В основном работа протекает точно так же, как и во всех остальных типах.

Теперь перейдем к тому типу, который вы будете встречать повсеместно — это графический тип. Он в своем функционале всегда имеет фиксированные полосы частот. Вы не сможете выбрать тот диапазон, который вам необходим. Однако данный тип эквалайзеров применяется чаще всего. Суть в том, что есть много его вариантов. Самый простой — это трехполосный. Он позволяет регулировать бас, писк и средние частоты. Он может встречаться практически на всех устройствах, однако он не эффективен в полной мере.

Как несложно догадаться, чем больше полос — тем более гибкой становится настройка звука. Так, в настоящее время максимальное число полос составляет 31. Но такие эквалайзеры используются чаще всего в студиях звукозаписи, а в повседневной жизни они не нужны.

На ПК и устройствах можно встретить чаще всего пятиполосные эквалайзеры. Они не нагружают излишними настройками и позволяют работать со звуком в полной мере.

Эквалайзер на Windows

Изначально мы начали разговор о том, как повысить качество звучания колонок. Возвращаемся к этой теме. Итак, допустим, вы купили самые дорогие колонки, которые продавались в магазине, а придя домой и подключив их, вы даже не услышали разницу по сравнению с прошлыми. Не спешите отчаиваться, сначала откройте эквалайзер и покрутите регуляторы, вы сами услышите как звук измениться. Сейчас более детально.

Windows Media Player

Эквалайзер для Windows можно найти в двух местах: в Windows Media Player и непосредственно в настройках «Звук». Сейчас речь пойдет о первом варианте.

Настаивая эквалайзер для Windows в Media Player, влияние можно оказать лишь на воспроизведение музыкальных файлов в этом проигрывателе. То есть, если запустить тот же файл в другом проигрывателе, звучание будет такое же, как до изменений.

Итак, вы включили музыку или видео, после этого нажмите правую кнопку мыши и в меню выберите «Дополнительные возможности». Далее в списке нажмите на «Графический эквалайзер». Для Windows 7 эта инструкция работает на сто процентов.

Вот, в принципе, и все, перед вашими глазами на мониторе открыт эквалайзер. Вы можете изменить положение ползунков и заметить разницу в звучании, также есть возможность выбрать пресет (Preset), но об этом чуть позже. Нет смысла сейчас рассказывать, как настроить эквалайзер для «Виндовс», так как во всех операционных системах он одинаковый. Поэтому сейчас мы поговорим о том, как его открыть в каждой из них, а в конце детально разберем, как его настроить.

Эквалайзер в «Звуке»

Итак, мы разобрались, где можно найти эквалайзер первым способом, но как было сказано выше, его настройка влияет только на Media Player. Теперь стоит поговорить о том, как настроить эквалайзер для Windows 10 так, чтобы звук изменился во всех источниках. Конечно же, этот метод работает не только лишь на «десятке», а и на других ОС Windows. Просто сейчас разберем настройку именно этой версии.

Изначально необходимо попасть в меню «Звук». Для этого войдите в «Панель управления». Там необходимо нажать на строку «Звук». Как только вы это сделали, перед вами откроется то самое меню. В списке будут отображены все устройства для воспроизведения звука, подключенные к вашему компьютеру. Выберите необходимое и нажмите правую кнопку мыши в меню выберите «Свойства».

Откроется дополнительное окно со свойствами, перейдите во вкладку «Улучшения». Там будет поле со списком, прокрутите ползунок вниз и поставьте галочку напротив строки «Эквалайзер» (7 Windows подразумевает те же действия).

Далее в выпадающем списке можете выбрать различные пресеты. Каждый из них будет менять звучание, можете испробовать их все и остановиться на понравившемся. После этого нажмите кнопку «Применить» и можете закрывать все окна.

Как можно заметить, данный способ не позволяет самостоятельно настроить эквалайзер, можно лишь пользоваться шаблонами, но, с другой стороны, влияние оказывается на все проигрыватели.

Посторонние программы

Также есть возможность скачать эквалайзер для ПК. Например, есть программа NeonVisual. Установив ее, вы сможете осуществить гибкую настройку всех частот, тем самым улучшив звучание своих колонок.

Помимо этого, программа предлагает удобный интерфейс. Даже неопытный пользователь самостоятельно сможет разобраться во всех премудростях.

В принципе, подобных программ существует невообразимое множество, но рассказывать о каждой из них бессмысленно. Все они похожи, и если знать, как ими пользоваться, то проблем не возникнет.

Ну а тем временем переходим от операционной системы Windows к Linux.

Эквалайзер на Linux

К огромному сожалению, встроенный эквалайзер на компьютере с установленной операционной системой Linux отсутствует. Но не беда, он просто ждет, пока вы его скачаете из репозитория. Но об этом позже.

Изначально стоит рассказать что такое Pulseaudio. Дело в том, что для Linux это важная вещь. Это звуковой сервер, он нам и позволит редактировать потоки звука, а точнее, вывод звука. Но для работы с ним необходима программа. В данном случае нужно скачать эквалайзер на компьютер, в репозиториях он называется pulseaudio-equalizer.

Исходя из этой информации, становится понятно, что для установки эквалайзера можно воспользоваться различными способами. Менеджер пакетов или терминал, решать только вам.

Если не хочется копаться в куче инструкций, можно просто открыть терминал и ввести поочередно три команды:

1. sudo add-apt-repository ppa:nilarimogard/webupd8;

2. sudo apt-get update;

3. sudo apt-get install pulseaudio-equalizer.

После этого на ваш компьютер будет установлен заветный эквалайзер. Его можно найти в «Меню» — «Аудио и видео». Открыв его, вы увидите пресеты и ползунки, но о подробной настройки поговорим чуть позже, сейчас же перейдем к мобильным ОС.

Эквалайзер на Android

Пришло время узнать, где найти эквалайзер для «Андроида». Ведь как ни крути, пользователи телефонов намного чаще слушают музыку, чем обладатели персональных компьютеров.

Как можно было понять из вышесказанного, для Android эквалайзер — это необходимая вещь. Поэтому сейчас разберемся, где его найти, и как им пользоваться.

Изначально необходимо сказать, что встроенного эквалайзера для «Андроида» практически не существует. Иногда в комплекте со смартфоном автоматически скачивается ПО Equalizer. После этого в вашем проигрывателе в меню дополнительно должна появиться соответствующая строка, где можно осуществить настройку.

Но лучше скачать стороннюю программу. Их существует огромное количество. Есть простые трехполосные, а есть и огромные — со своими пресетами и дополнительными функциями, например, реверберацией. В общем, все в ваших руках.

Эквалайзер на iOS

В отличие от Android, на iOS нет необходимость скачивать дополнительные программы, чтобы настроить звук так, как вам угодно. Для этого есть уже встроенные возможности. Их найти можно, войдя в настройки и выбрав «Музыка». Далее надо поставить ползунок «Проверка звука» на «Включено» и нажать «Эквалайзер». Это был первый способ изменить параметры звука.

Если ползунок «Проверка звука» во включенном положении, то система самостоятельно улавливает показатель dB воспроизводимой композиции и в случае чего делает трек тише. Теперь нет необходимости прикручивать громкость, если трек сменился на более громкий, за вас это сделает система.

Что касается эквалайзера, то данный способ не очень хорош, ведь вам позволяют пользоваться только пресетами. То есть нет гибкой настройки всех частот звука, но все же для неопытных пользователей это то что надо.

Второй способ

Вторым же вариантом будет скачать более функциональный аудиоплеер, такой как TuneShel или же Radsone. Уже у них в настройках можно воспользоваться эквалайзером со множеством полос.

Итак, если кто-то не знает, как загрузить и установить на свой телефон эти приложения, то сейчас будет дана подробная инструкция.

1. Найдите у себя на телефоне приложение App Store и запустите его.

2. Далее в верхней части экрана нажмите на раздел «Поиск».

3. В строке для заполнения напишите название необходимой вам программы и нажмите «Поиск».

4. Теперь перед вами должно появиться то приложение, которое вы искали. Если этого не произошло, проверьте, правильно ли вы вписали название.

5. Нажмите «Загрузить» напротив картинки приложения.

6. Дождитесь окончания загрузки и установки, после чего можете им пользоваться.

Как видно, загрузить другой аудиоплеер несложно.

Как настраивать эквалайзер

Как говорилось выше, очень часто встречаются пресеты в эквалайзерах, так сказать, шаблоны. Ими очень удобно пользоваться. Они очень полезны тогда, когда пользователь не разбирается в данном вопросе.

Чтобы настроить эквалайзер таким способом, просто включите какую-то композицию и меняйте пресет один за другим, пока вам не понравится звучание проигрываемой дорожки. Как можно догадаться, это самый простой вариант и, конечно, в полной мере он не позволит осуществить хорошую настройку звука, поэтому переходим к более детальному способу.

Также, открыв эквалайзер, вы наверняка заметили ползунки (полосы частот). У кого-то их всего три, а у кого-то число может доходить и до десяти. Сейчас разберем настройку пятиполосного эквалайзера.

Важно знать, что самый левый ползунок отвечает за бас, а правый — за писк. Остальные три — это что-то между ними. Например, вы слушаете композицию, которая привлекает вас басом, но его почему-то попросту не слышно, а все потому, что бас и писк на одном уровне, или же бас ниже.

Для того чтобы ощутить разницу, поднимите левый ползунок выше до того момента, пока результат вас не устроит. Иногда этого не хватает, композиция становится нечеткой. Для более гибкой настройки переходите ко второму ползунку слева и поднимайте его или опускайте. Как только вы определились с его расположением, переходите к писку — самому правому ползунку. Чаще всего его поднятие дает более чистый и живой звук. Но если рассматривать пример с треком, в котором основное внимание привлекает бас, то на максимальную отметку писк подымать не стоит. Остановитесь, когда голос певца слышно разборчиво — этого хватит.

Если желаемого результата добиться не получилось, то переходим ко второму ползунку справа и добавляем или убавляем его громкость, пока вас не устроит звучание.

Теперь остался лишь средний ползунок. Он в полной мере влияет как на бас, так и на писк, и настроить его очень просто. Вертите его то вверх то вниз, пока вам не понравится звук. Тем самым вы сбалансируете бас и писк между собой.

Вывод

Как можно заметить, программа эквалайзер — это очень полезная вещь, и если вы научитесь ей пользоваться, то качество проигрываемой музыки возрастет во много раз. Главное — практика, и со временем все получится.

Важно то, что вы теперь знаете, где находить эквалайзер на ПК и на телефоне, и как его настраивать. Конечно, представленная настройка не так уж профессиональна, но для простого пользователя она подойдет, а со временем вы сами поймете принцип работы эквалайзера.

Что такое эквалайзер и для чего он нужен

Ошибочно полагать, что приобретение качественных колонок и аудиосистемы заведомо гарантирует отличное звучание. Для настройки правильного звучания существует программа эквалайзер. В ОС Windows эквалайзер находится в настройках звука, для более точной работы можно скачать программу из интернета. Что такое эквалайзер?

Эквалайзер – специальный прибор или программа, которая позволяет отрегулировать тембр аудиосигнала, качество звука. Регулировка происходит путем изменения амплитуды частот аудиосингала. Проще говоря, это программа, позволяющая увеличивать и уменьшать громкость разных областей диапазона. Эквалайзер позволяет получить различные тембры звука при обработке.

Виды эквалайзеров

Существует 4 вида эквалайзеров, но все они по-большому счету выполняют одну и ту же задачу: меняют уровень громкости определенного диапазона.

Итак, виды эквалайзеров:

• Графический;
• Параграфический;
• Параметрический;
• Отсекающий.

Графический эквалайзер

Этот вид является одним из самых распространенных эквалайзеров. Он состоит из нескольких слайдеров, которые добавляют или уменьшают разные частотные диапазоны. Графический эквалайзер характеризуется фиксированной полосой частот.

Достоинством такого эквалайзера можно назвать простоту воздействия на определенный спектр. Он предоставляет возможность менять разные участки спектра одновременно в сторону увеличения и уменьшения.

Самым простым вариантом графического типа является трехполосный эквалайзер. В таком виде предоставляется возможность регулировки низких, высоких и средних частот. Это самый примитивный пример. Чем больше полос у эквалайзера, тем более гибкой стает настройка. Программа для ПК чаще включает в себя 5 полос, что позволяет работать со аудиоматериалом, не перегружаясь лишними функциями.

Параграфический эквалайзер

Параграфичекий эквалайзер иногда называют полу-параматрическим. Он поможет при необходимости получить более сложный график звуковых частот, в этом его отличие от графического.

Параметрический эквалайзер

Параметрический эквалайзер практически не встречается в стандартных программах для ПК, но при необходимости его легко скачать в интернете. Для полного понимания лучше скачать ее на русском языке. Параметрический эквалайзер дает возможность настроить ширину полос.

В этом виде эквалайзера отдельная полоса обладает установкой параметров, таких как: центральная частота, ширина полосы, величина подъема и завала. Иногда параметрический эквалайзер позволяет изменять тип фильтра для каждой отдельной полосы.

Параметрический эквалайзер позволяет с наибольшей точностью подобрать необходимую частоту и отрегулировать ее.

Отсекающий эквалайзер

Название данного вида напрямую связано с тем, как работает эквалайзер. Отсекающий эквалайзер позволяет отсечь высокие и низкие частоты, отсюда и название. Настроенный на низкие частоты фильтр будет отсекать только низкие, не трогая высокие.

Отсечение низких частот наиболее полезно при необходимости нейтрализовать низкочастотные шумы: шум поезда, проезжающих машин и прочие звуки улицы.

Отсечение высоких частот применяется для борьбы с шумами музыкальных инструментов.

Применение эквалайзера

Зачем нужен эквалайзер? Эквалайзер просто необходим в работе со звуком. Основным назначением является получение наиболее адекватного, правильного звучания. Исходный звук может быть искажен из-за особенностей колонок, акустической системы или из-за определенных параметров помещения.

Используя эквалайзер следует помнить, что изменение одной частоты может привести к изменению звучания в целом.

Что такое эквалайзер и зачем он нужен?

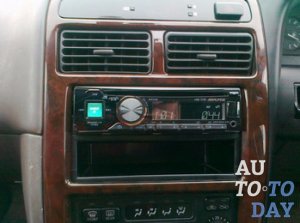

Честно говоря, если брать во внимание акустику, то автомобильный салон – не лучшее место для прослушивания своих любимых музыкальных композиций. И дело не только в ограниченном пространстве или недостаточно профессиональной технике. Во-первых, сам слушатель располагается не по центру акустического пространства, которое создается динамиками, а немного сдвинуто. Мест для установки динамиков мало и пространство к тому же ограничено. К тому же в салоне автомобиля много препятствий с разной степенью резонирования (металл, пластик, стекло и пр.). Об эти препятствия звуковые волны ударяются, а иногда не только отталкиваются, но и поглощаются. Обивочный материал, сидения – все это поглощает звуковые волны. Плюс ко всему шум двигателя, дорожный шум и вибрация кузова. Негативных факторов просто масса, потому даже очень качественные динамики, которые будут издавать даже самый отличный звук, будут подвержены влиянию этих факторов, вследствие чего мы получаем в автомобиле не очень качественное звучание. Нельзя не взять и во внимание, роль правильной настройки эквалайзера при проигрывании автомагнитол высокого класса, которые из-за этого могут потерять ряд своих преимуществ. Вышеперечисленные неудобства эквалайзер все-таки может скомпенсировать. Однако не стоит от него ожидать чего-то сверхъестественного. Все-таки из посредственной автомагнитолы, хорошего звука вы вряд ли можете ожидать, даже при помощи эквалайзера. К тому же и посторонние шумы, которые проникают в салон, эквалайзер также не уберет.

Работа эквалайзера.

Вообще главное предназначение эквалайзера – это улучшение акустики в звуковом пространстве в котором находиться слушатель. Так рисунок 1 показывает замкнутую кривую Н, которая представляет диапазон частот, которые воспринимает человеческое ухо. В то же время как кривая N показывает посторонние шумы, которые проникают в салон автомобиля.

Давайте представим, что частотная характеристика, которая выдается нашей звуковой системой за пределами автомобиля, ровная, то есть без эквализации. На рисунке это линия F . Далее попробуем перенести имеющуюся звуковую систему в салон автомобиля, который двигается . Что мы получаем? Бас нашей системы загашивается низкочастотными дорожными шумами, а высокочастотные и среднечастотные диапазоны получают «пики», в результате вибрации пластика в салоне и дверных панелей. Провалы в звуке будут возникать из-за поглощения звука обивочными материалами и сидениями. В результате всего можно заметить, что акустическая картина в общем резко ухудшилась в пределах салона, так как уменьшилась отдача от усилителя и магнитолы нашей системы. Это можно проследить с помощью кривой Z. Главными задачами эквалайзера можно считать срезывание вот этих «пиков» и выравнивание «срезов». Получается, что эквалайзеры должны выравнивать частотную картину, делать слышимыми максимальной количество частот. Результат работы эквалайзера можно увидеть на рисунке в виде линии E. Мы видим, что приподняты низкие частоты выше линии посторонних шумов (линия N), а высокие и средние частоты наоборот пологие, так как ниже, чем линия F. Теоретически именно средние и высокие частоты нету смысла завышать, так как человеческий слух именно к этому диапазону гораздо чувствительней.

Эквалайзер при правильной настройке явно увеличивает звучание. Однако не стоит думать, что при наличии всех частот, звук будет качественным. Здесь еще играет фактор интенсивности этих же частот. Так, усиление частот ниже 70 Гц, усиливает и насыщает звуковую картину, этим собственно говоря, и объясняется присутствие сабвуферов. При усиливании диапазона частот от 170 Гц до 250 Гц, появляется гул. При усиливании диапазона до 1000 Гц человеческий голос становиться намного резче. При интенсивности в 3000 Гц звук становиться пронзительным и резким. При усилении диапазона звучания до 8000 Гц (цимбалы и колокольчики) звуковая картина становится объемной. С помощью эквалайзера можно регулировать интенсивность частот, тем самым можно, как улучшить качество звука, так и при неправильных настройках, ухудшить. В настройках и работе эквалайзера есть масса нюансов и отдельных моментов по настройке, в это мы пока не углублялись. Возможно, эквалайзер можно назвать одним из самых сложных аспектов car audio. И только путем экспериментирования со звуковыми системами можно досконально разобраться в этой теме.

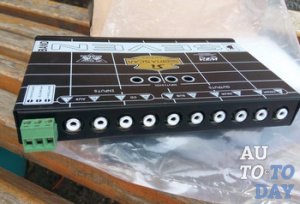

Разновидности эквалайзеров. Их устройство.

Прежде чем начать разбираться и анализировать разнообразные типы эквалайзеров необходимо понять, как устроен сам эквалайзер. Вообще эквалайзер- это электронный фильтр, который очень чувствителен к разным частотам, умеющий управлять ними. Этим определением можно и обозначит пассивные кроссовера, которые так же можно отнести к эквалайзерам. В эквалайзере есть группа фильтров, которые и могут обрабатывать определенный набор характеристик частот звукового сигнала. На рынке аудиотехники можно найти огромное количество разнообразнейших типов эквалайзеров. И эти устройства могут, как усиливать, так и ослаблять звуковые сигналы в разных частотных диапазонах.

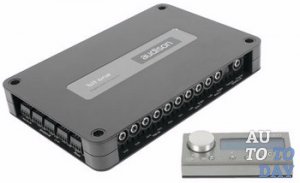

Активные и пассивные кроссоверы.

Пассивный кроссовер представляет собой фильтр, который не нуждается во внешнем источнике питания. Пассивные кроссоверы используют электричество линии, в которую подключен, а также обрабатывает сигнал, который усиливается усилителем. В отличие от пассивного кроссовера, активный кроссовер требует внешнего подвода питания, и звуковой сигнал обрабатывается активными кроссоверами до его усиления. По функционалу активные кроссоверы устанавливаются там, где есть несколько усилителей. Особенность активных кроссоверов в том, что он разделяет сигналы на несколько составляющих, а потом и отдельные сигналы по отдельности и усиливает.

Совсем другое дело – графические редакторы, которые представляют собой множество фильтров с разными диапазонами пропускания частот. Сигнал, проходя через это устройство, превращается из многочастотного звука в несколько определенных сигналов с узкими частотными диапазонами. Вот эти разделенные частотные полосы могут быть отрегулированы (срезаны либо усилены) регуляторами по отдельности, которыми и снабжен эквалайзер. Эта регулировка происходит с помощью вращения регулятора или движения ползунка любой из полос эквалайзера, таким образом, мы либо усиливаем, либо уменьшаем интенсивность. Стоит отметить, что та чистота, которая находиться в центре вот той полосы и определяют уровень самой регулировки. Эта частота называется центральной. Она показывает при усилении интенсивности «пик», либо при уменьшении интенсивности – «срез» (cut).

Параметрический эквалайзер выполняет все те же функции, что и эквалайзер графический. Но все-таки есть отличие. Параметрический эквалайзер может регулировать ширину самих полос пропускания частот сигналов, которые разделились, и сдвигать центральную часть вниз вправо и влево. Вот эти дополнительные функции делают звуковую картину более реальной. Гибридный эквалайзер объединяет в себе функции, как графического эквалайзера, так и параметрического эквалайзера. Так называемый «параграфический эквалайзер» представляет собой графический эквалайзер, который имеет возможность передвигать центральную частоту каждой полосе звукового сигнала. Минус в том, что ширину разделенных полос этот эквалайзер изменить не может.

Q-фактор эквалайзера.

Качество регулировки полос определяет Q-фактор. Давайте представим, что у нас есть звуковой сигнал, который имеет диапазон от 25 Гц до 22,000 Гц. Подаем его на вход десятиполосного однооктавного эквалайзера. Для того, что бы понимать следует разъяснить, что октава представляет собой частотный интервал, в котором последняя частот в 3 раза больше чем первая частота. На рисунке 2, наш эквалайзер можно представить именно так.

Рисунок 2:


Q-фактор определяет степень взаимовлияния всех полос при регулировке. Если мы хоть как то регулируем (изменяем) центральную полосу в эквалайзере, то естественно и изменяются соседние частоты как слева, так и справа. Q-фактор у разных эквалайзеров бывает как постоянным, так и переменным. В случае, если у эквалайзера Q-фактор постоянный, то регулирование центральных частот влияет и на частоты, которые находятся внутри той же полосы, при этом не оказывается никакого влияния на полосы находящиеся рядом. Точно будет соответствовать и положение регуляторов на звуковой картине, которую вы создаете. При переменном Q-факторе срез или усиление центральной частоты сразу же влияет на частоты, которые лежат не только в рамках той полосы, но также будут затронуты соседние полосы. В таком случае, пи таком эквалайзере настроить звук труднее, ведь получается, что звуковая картина будет не совсем точно отвечать положению регуляторов на панели устройства эквалайзера.

Эквалайзер с постоянным Q-фактором является более качественным видом эквалайзеров. Качество эквалайзеров еще можно определить по количеству полос. Естественно, чем больше полос, тем лучше. При выборе эквалайзеров не забудьте обратить внимание на октавность. Здесь пропорциональность идет в обратном порядке, то есть чем меньше, тем качественней аппаратура.

Самым качественным устройством можно считать эквалайзер, у которого ширина полос равна третьей части октавы. Интервалом в музыке называется такое определенной целое число, которое обозначает соотношение частот. Чем меньше это соотношение, тем приятнее звуковой ряд. Соответственно начиная из простых интервалов: 1:2 — октава, 2:3 – квинта, 4:5 большая терция, 5:6 – малая терция, 9:8 – интервал, который еще называют целым большим тоном. Один целый тон соответствует двум полутонам.
(16/15)х(16/15) = 256/225 » 9/8
При настройке музыкальных инструментов используется тон камертона, который примерно равен 440 Гц.

Назад в Статьи

Похожие статьи:

Эквалайзеры. Полное руководство — Блог — Kombik.com

19 сентября 2010 | Максим Иванов

Что такое эквалайзер?

Эквалайзер или EQ — это фильтр, который позволяет вам регулировать уровень громкости отдельных частот или диапазона частот аудио сигнала. Простыми словами, EQ позволит вам поднять или прибрать верха и бас, благодаря чему вы получите нужный вам окрас звучания, например, в вашей аудиосистеме в автомобиле или в вашем iPod. В звукозаписи эквализация — это целое искусство, сложное и требующее большого практического опыта.

Хорошая эквализация — это критичный момент в записи сведении любой записи. При правильном использовании, эквалайзер может создать у слушателя впечатления близости или дальности отдельного инструмента в миксе, сделать звук более жирным или более тонким, а также может помочь правильно смешать разные звуки или разделить похожие звуки в рамках трека, так, что их услышат и оценят профессиональные слушатели.

Параметрический эквалайзер

Параметрический EQ и полу-параметрический EQ — самые популярные и широко распространенные эквалайзеры как в звукозаписи, так и в живом звуке. Они обеспечивают быстрый и удобный контроль над всеми необходимыми параметрами звучания. Параметрический EQ позволяет постоянно контролировать содержимое аудио сигнала, разделяя его на несколько частотных полос (как правило, от трёх до семи).

Полностью параметрический EQ позволяет контролировать определенный назначенный диапазон частот, центральную частоту диапазона, и уровень громкости (boost/cut) этой частоты. Также возможно отдельное управление параметром Q, который представляет из себя соотношение центральной частоты с ширине частотного диапазона.

Что такое Q?

Q — отношение центральной частоты выбранного нами диапазона к его ширине. Если центральная частота — фиксированная величина, то ширина диапазона обратно пропорциональна значению параметра Q. Это означает, что увеличивая значение параметра Q вы уменьшаете ширину диапазона, на который воздействует эквалайзер. Q — это один из самых мощных инструментов, которые нам предлагают параметрические эквалайзеры.

Полностью параметрические эквалайзеры позволяют работать как с очень узким частотным диапазоном, так и с очень широким, решая любые задачи при сведении. Узкий диапазон (большие значения Q) даёт возможность устранять разные неприятные свойства у аудиосигнала.

Допустим, вы записали малый барабан и на сведении выяснилось, что он неприятно звенит. Или просто сам барабан звенит и вы ничего не можете с этим поделать, а записывать надо. Тут нам на помощь приходит эквалайзер. С его помощью мы можем изолировать эту неприятную частоту (обычно в районе 1кГц) и просто убрать её. В данном случае мы используем эквалайзер как узкополосный обрезной фильтр (notch filter).

Убирая только одну раздражающую нас частоту, мы не трогаем всё остальное и инструмент остаётся в миксе на прежнем месте. Точно также эквалайзер позволяет нам усилить положительные свойства звучания инструмента, к примеру, атаку. В случае с бас-барабаном его диапазон — примерно от 60 до 125 Гц, но атака, щелчок — звук более высокочастотный, в районе 2 — 5 кГц.

Назначив узкий диапазон для настройки и подняв конкретную частоту, отвечающую за атаку, мы можем сделать бочку более пробивной и при этом не испортить микс. В случае работы с широким диапазоном мы приглушаем или подчеркиваем более широкий набор частот. Обычно для полноценной обработки трека приходится использовать и широкий и узкий диапазоны на эквалайзере (соответственно — высокие и низкие значения Q).

Вернёмся к нашей бочке ещё раз. У нас есть бас-барабан с классным низом, мощным, объёмным, центральная частота его примерно равна 100 Гц, а атака — в районе 4 кГц. Чтобы подчеркнуть лучшие стороны звучания нашей бас-бочки, мы используем широкополосную обработку с центром на 100 Гц, и узкополосную — на 4 кГц. Таким образом, акцентируя внимание на плюсах, мы нивелируем минусы конкретно нашего бас-барабана.

Полочный эквалайзер (shelving EQ)

Полочный эквалайзер (shelving EQ) гасит или усиливает частоты выше или ниже указанных точек обреза. Бывает 2 вида полочных эквалайзеров — высокочастотные и низкочастотные. В некоторых полностью параметрических эквалайзерах есть функция, позволяющая переключать регуляторы ВЧ и НЧ в режим обрезных фильтров.

НЧ обрезной пропускает все частоты ниже выбранной нами, приглушая всё, что выше. ВЧ фильтр поступает обратным образом — пропускает всё, что выше указанной частоты, приглушая всё, что ниже.

Что делать?

Далее в статье указаны основные принципы управления частотами. Это начальная точка вашего путешествия по удивительному миру эквалайзеров, но, само собой, это не догмы. Эти рекомендации сэкономят ваше время в поисках нужных вам частот для подчеркивания положительных свойств различных музыкальных инструментов.

Алгоритм работы такой. Для начала включите режим «solo» на треке, с которым вы работаете. Большинство звукорежиссёров начинают строить свой микс на основе ударных и постепенно идут снизу вверх по частотному диапазону (бочка, малый, томы, хай-хэт, оверхэды). Каждый инструмент имеет какую-то характерную для него полосу частот, на которой он звучит и резонирует, так что если вы работаете с микрофоном бас-бочки, начните с самого низа.

Настройте оптимальный низ и переходите к атаке. Очень часто после настройки звучания бочки выползают какие-то паразитные призвуки типа звона или гула, даже несмотря на то что низ у вас отличный и атака — шикарная. Ваш следующий шаг — вырезать паразитов узкочастотным фильтром. Как только вы понимаете, что звук бас-бочки вас устраивает, глушите этот трек и переходите к следующему инструменту.

Не торопитесь с эквализацией. Кропотливая работа даст свои плоды, звучание станет более разборчивым и более ясным. Каждый инструмент займёт своё место и засияет в миксе. Вот еще несколько полезных советов:

• Помните, что общая картина важнее отдельных инструментов. Ваша цель — не заставить каждый трек звучать как можно лучше, а сделать общее звучание максимально убедительным. Не каждому инструменту нужна яркая атака и объёмный низ. Если вы будете бомбить все треки с одними и теми же настройками, инструменты только потеряют в звуке. Стремитесь к совершенству общего звучания
• Отдохните от сведения. Ваши уши устают точно так же как и все тело. Если вы долгое время работаете с одним и тем же инструментом, ваши уши постепенно становятся неразборчивыми и практически невосприимчивыми к конкретному диапазону частот. Отдыхайте!
• Всегда сравнивайте. Не надейтесь на вашу память. Часто бывает так, что вы потратили 15 минут на настройки эквалайзера а звук в итоге стал хуже чем до обработки. Будьте честны сами с собой, отказывайтесь от неверных решений быстро и без раздумий и начинайте снова.
• Не бойтесь рисковать. Самые лучшие трюки с эквалайзером придумали те, кто не боялся сумасшедших экспериментов. Поиграйте с частотами, ведь вы такой же музыкант как и те, с чьими партиями вы работаете на сведении.

Буст или не буст…

У каждого инструмента есть частоты, которые можно усилить, чтобы добавить ясности и чёткости или объёма в общем миксе. И, конечно же, есть «плохие» частоты, которые делают инструмент мутным, резким или просто раздражающим. Вот небольшая табличка, которая даст вам понятие, в каком направлении стоит работать дальше. Помните, что это всего лишь рекомендации. Частоты варьируются в зависимости от инструмента, помещения, в котором он записан и микрофона, который был использован при записи.

Голос человека

Что вырезать	Зачем вырезать	Что усилить	Зачем усилить
7 кГц	Свист и шипение	8 кГц	Объём
2 кГц	Резкость, пронзительность	3 кГц и выше	Чёткость, ясность
1 кГц	Нос	200-400 Гц	Глубина
80 Гц и ниже	Согласные Б и П	—	—

Фортепиано

Что вырезать	Зачем вырезать	Что усилить	Зачем усилить
1-2 кГц	Металлический призвук	5 кГц	Больше презенса
300 Гц	Гулкость	100 Гц	Низ

Электрогитара

Что вырезать	Зачем вырезать	Что усилить	Зачем усилить
1-2 кГц	Пронзительность	3 кГц	Чёткость, ясность
80 Гц и ниже	Мутность	125 Гц	Низ

Акустическая гитара

Что вырезать	Зачем вырезать	Что усилить	Зачем усилить
2-3 кГц	Металлический призвук	5  кГц и выше	Искристость
200 Гц	Гулкость	125 кГц	Объём

Электро бас-гитара

Что вырезать	Зачем вырезать	Что усилить	Зачем усилить
1 кГц	Тонкость	600 Гц	Рычание
125 Гц	Гулкость	80  Гц и ниже	Низ

Акустический бас

Что вырезать	Зачем вырезать	Что усилить	Зачем усилить
600 Гц	Пустота	2-5 кГц	Яркая атака
200 Гц	Гулкость	125 Гц и ниже	Низ

Малый барабан

Что вырезать	Зачем вырезать	Что усилить	Зачем усилить
1 кГц	Раздражает слух	2 кГц	Чёткость
—	—	150-200 Гц	Объём
—	—	80 Гц	Глубина

Бас-барабан

Что вырезать	Зачем вырезать	Что усилить	Зачем усилить
400 Гц	Мутность	2-5 кГц	Яркая атака
80 Гц и ниже	Гулкость	60-125 Hz	Низ

Томы

Что вырезать	Зачем вырезать	Что усилить	Зачем усилить
300 Гц	Гулкость	2-5 кГц	Яркая атака
—	—	80-200 Hz	Низ

Железо

Что вырезать	Зачем вырезать	Что усилить	Зачем усилить
1 кГц	Раздражает слух	7-8 кГц	Шипение
—	—	8-12 кГц	Блеск
—	—	15 кГц	Воздух

Духовые

Что вырезать	Зачем вырезать	Что усилить	Зачем усилить
1 кГц	Нос	8-12 кГц	Объём
120 Гц и ниже	Мутность	2 кГц	Чёткость, ясность

Струнные

Что вырезать	Зачем вырезать	Что усилить	Зачем усилить
3 кГц	Резкость, пронзительность	2 кГц	Чёткость, ясность
120 Гц и ниже	Мутность	400-600 Гц	Сочность и глубина

Общие рекомендации по эквализации

Ниже по ссылке приведены рекомендуемые настройки эквалайзера для различных инструментов. Это точка отсчёта, с которой стоит начать. Естественно, правильные настройки EQ для каждого отдельного инструмента будут зависеть от общего микса и звучания конкретного инструмент. Эти настройки для 4-полосного полу-параметрического эквалайзера цифрового микшерного пульта PreSonus StudioLive 16.4.2, но вы, само собой, можете применять их и на других многополосных полу-параметрических эквалайзерах.

Эквалайзер. Для чего нужен ? Графический или параметрический? Q-фактор .

Для чего нужен эквалайзер?

По правде говоря, автомобильный салон не самое хорошее место, в плане акустики, для прослушивания музыкальных произведений. Месторасположение слушателя в салоне сдвинуто от центра акустического пространства, создаваемого динамиками. Выбор места установки динамиков в салоне не идеален и ограничен. Распространяясь в салоне, звуковые волны встречают на своем пути различного рода препятствия, которые резонируют по-разному (стекло, пластик, металл и пр.), поглощают звук (сидения, обивочный материал). Добавьте сюда еще такие проблемы, так дорожный шум, шум двигателя и вибрацию кузова. Излучаемый частотный диапазон даже очень качественных динамиков изменяется в худшую сторону под воздействием этих неблагоприятных факторов. Автомагнитола или КД-проигрыватель высокого класса теряют свои преимущества при отсутствии правильно настроенного эквалайзера.
Эквалайзер может скомпенсировать в некоторой степени вышеперечисленные неудобства. Однако не забывайте, что возможности его ограничены. Он не в состоянии «вытянуть» хороший звук из посредственной магнитолы или убрать посторонние шумы, проникающие в салон.

Основная работа эквалайзера — это улучшение акустического состояния звукового пространства, в котором находится слушатель. На рисунке 1 замкнутая кривая H представляет диапазон частот, воспринимаемых человеческим ухом. Кривая N — это посторонние шумы в салоне автомобиля.

Представим себе, что частотная характеристика, выдаваемая нашей звуковой системой вне салона автомобиля, ровная — без эквализации (EQ flat). На рисунке 1 это линия F. Теперь перенесем нашу звуковую систему в салон движущегося автомобиля. Низкочастотные дорожные шумы загасят бас нашей системы, а ее среднечастотный и высокочастотный диапазоны получат «пики» в результате вибрирования дверных панелей и пластика в салоне, а «провалы» возникнут из-за поглощения звука сидениями и обивочными материалами. Как видим, акустическая картина в салоне резко ухудшилась — кривая Z. Отдача от магнитолы и усилителя нашей системы уменьшается.
Задача эквалайзера срезать — «пики» и выровнять «срезы», то есть выровнять частотную картину, сделать слышимыми как можно больше частот. На рисунке 1 линия E есть результат работы эквалайзера. Низкие частоты приподняты выше линии посторонних шумов N, средние и высокие частоты пологие, ниже чем линия F, так как слух человека гораздо чувствительней к этому диапазону и теоретически нет смысла их завышать.
Хорошо настроенный эквалайзер невообразимо улучшает звук. Однако, наличие всех частот в звуковой картине не является достаточным условием качественного звука. Необходимо, чтобы определенные частоты присутствовали в нужной интенсивности. Например, усиление (boost) частот ниже 70 Гц насыщает и усиливает звуковую картину (для этого и нужны сабвуферы). Если же усилить диапазон частот от 180 Гц до 250 Гц, то появится гул. Человеческий голос станет резче, если усиливать диапазон около 1000 Гц. Интенсивные 3000 Гц делают звук резким и пронзительным. Усиление частотного диапазона звучания цимбал и колокольчиков (8000 Гц) придает звуковой картине объемность. Как видим, контролируя эквалайзером интенсивность различных частот, можно значительно улучшить качество звука (равно как и ухудшить его).
Мы рассказали Вам о работе эквалайзера в упрощенной форме, не углубляясь в предмет и не затрагивая многих нюансов. На самом деле, эквалайзер — это очень сложная тема в области car audio, изучить которую глубже можно только лишь на практике, путем экспериментирования со звуковыми системами.

Типы эквалайзеров

Прежде чем обсуждать различные типы эквалайзеров, поясним вкратце, как устроен эквалайзер. Эквалайзер — это электронный фильтр, чувствительный к различным частотам, который в состоянии управлять ими. Под это определение попадают и пассивные кроссоверы, которые в своем роде также являются эквалайзерами. Эквалайзер содержит в себе группу фильтров, которые позволяют обрабатывать определенные характеристики частот звукового сигнала. В мире аудиотехники существует огромное количество различных типов эквалайзеров. Мы расскажем Вам об устройствах, которые усиливают либо ослабляют звуковой сигнал в различных частотных диапазонах.

Графический эквалайзер — это устройство с множеством фильтров с различными диапазонами пропускания частот (bandwidth).В результате прохождения через это устройство звуковой сигнал, состоящий из огромного количества частот, разделяется на несколько определенных сигналов с более узкими частотными диапазонами. Каждая разделенная частотная полоса (band) может быть отрегулирована (усилена либо срезана) по отдельности регуляторами, которыми снабжен эквалайзер. Вращая регулятор (двигая ползунок) одной из полос эквалайзера, мы усиливаем (или уменьшаем) интенсивность частот, входящих в эту полосу. Отметим, что только частота, находящаяся в центре этой полосы определяет уровень регулировки. Она вырисовывает «пик» (boost) при усилении интенсивности полосы или «срез» (cut) при уменьшении интенсивности. Такую частоту будем называть центральной.

Параметрический эквалайзер делает все тоже, что и графический эквалайзер. Его отличие состоит в том, что он имеет возможность регулировать ширину полосы пропускания частот разделенных сигналов и сдвигать в каждой из них центральную частоту вправо или влево. Все это позволяет добиться более реальной звуковой картины.

Гибридный эквалайзер вобрал в себя функции графического и некоторые возможности параметрического эквалайзера. «Параграфический» эквалайзер это графический эквалайзер, имеющий возможность сдвигать центральную частоту в каждой разделенной полосе звукового сигнала. Однако изменять ширину разделенных полос он не в состоянии.

Q-фактор эквалайзера.

Q-фактор определяет качество регулировки полос эквалайзера. Допустим, мы имеем звуковой сигнал, имеющий диапазон от 20 Гц до 22,000 Гц. Подадим его на вход 10-ти полосного однооктавного эквалайзера. Октава — это частотный интервал, последняя частота которого в два раза больше первой (например, 100 Гц — 200Гц есть октава). Следовательно, наш эквалайзер можно представить на рисунке 2 следующим образом.

Степень взаимовлияния полос при регулировке определяется Q-фактором. Регулировка центральной полосы в эквалайзере влечет за собой соответствующее изменение соседних частот справа и слева от нее. Эквалайзеры бывают с постоянным или с переменным Q-фактором. Если эквалайзер имеет постоянный Q-фактор, то регулировка центральной частоты повлияет на частоты, находящиеся внутри этой же полосы, и не окажет практически никакого влияния на соседние полосы. Положение регуляторов в точности будут соответствовать звуковой картине, создаваемой Вами. Если же эквалайзер имеет переменный Q-фактор, то усиление или срез центральной частоты повлияет на частоты, лежащие не только в пределах соответствующей полосы, но и затронет частоты в соседних полосах. Настроить звук такими эквалайзерами гораздо труднее, так как положение регуляторов на панели эквалайзера не будет точно соответствовать реальной звуковой картине.


Как видим, эквалайзеры с постоянными Q-факторами более качественны. Также качество эквалайзера определяется количеством полос — чем больше, тем лучше. Следует обращать внимание и на октавность эквалайзера. Чем меньше октавность, тем качественнее устройство.
Самыми хорошими эквалайзерами считаются устройства, ширина полос которых равна 1/3 октавы.
В музыке интервалом называется определенное целочисленное соотношение двух частот. Чем меньше эти целые числа, тем приятнее звуковое восприятие. Простейшие интервалы: октава — 1:2; квинта 2:3; кварта 3:4; большая терция 4:5; малая терция 5:6. Интервал 9:8 называют большим целым тоном, интервал 10:9 — малым целым тоном, 16:15 — полутоном. Два полутона примерно соответствуют одному целому тону:

(16/15)х(16/15) = 256/225 » 9/8

Основным тоном для настройки музыкальных инструментов считается тон камертона равный 440 Гц ( нота ЛЯ первой октавы)

Форум Invision Power Board (http://www.invisionboard.com)
© Invision Power Services (http://www.invisionpower.com)

---

Полезные темы:

Что такое эквалайзер и как его правильно подключить?

В последнее время, все больше автовладельцев желают украсить свое авто различными элементами тюнинга. Одним из распространенных видов такого усовершенствования есть установка светодиодной (неоновой) подсветки на разные части транспортного средства. Одни водители размещают ее под днищем автомобиля, другие украшают ею фары, а третьи вообще крепят на заднее стекло для отображения работы эквалайзера. Да-да, вы все правильно поняли, в настоящее время все большей популярности обретает графический автомобильный эквалайзер. В данной статье мы обязательно расскажем о его особенностях и принципе работы, но для начала давайте разберемся с тем, что такое автомобильный эквалайзер в широком смысле этого понятия.

1. Зачем нужен эквалайзер на авто

Многие из нас любят путешествовать в сопровождении любимой музыки, однако, автомобильный салон, в плане акустики, не самое выгодное место. Дело в том, что на пути звуковых волн постоянно возникают какие-то препятствия: они натыкаются на стекло, металлические или пластиковые детали интерьера транспортного средства. Кроме того, поглощением звука занимаются также сиденья и обивочный материал, не говоря уже о дорожном шуме, вибрации кузова и шуме, исходящего от работающего двигателя. Все эти факторы значительно снижают «чистоту» и качество звучания, а посему даже самая дорогая и высококачественная магнитола, без применения эквалайзера теряет большинство своих преимуществ.

Эквалайзер – это специальное устройство, позволяющее увеличивать (либо уменьшать) громкость тех или иных зон частотного диапазона. Основной задачей прибора, есть улучшение акустического состояния звукового пространства, которое окружает слушателя. Другими словами, эквалайзер помогает избавиться от ненужных шумов и сделать звучание автомобильной магнитолы более качественным.

В список основных задач указанного устройства входит выравнивание «пиков» и «срезов» звука, которые возникают в результате складывающейся внешней акустической ситуации, а также, обеспечение хорошего слухового восприятия как можно большего количества звуковых частот. При правильной настройке прибора, он сможет помочь улучшить звучание автомобильной магнитолы в несколько раз. Кроме того, что бы получить хорошее качество звучания, необходимая правильная интенсивность работы определенных частот, в чем также может помочь эквалайзер. Одним словом, описанное устройство способствует созданию полной звуковой картины, такой приятной нашему уху. Что касается графических эквалайзеров, то кроме указанных достоинств, они еще и могут помочь украсить автомобиль красивым неоновым свечением.

Большинство современных акустических систем высокого уровня, не могут обойтись без использования эквалайзера, однако, применяют его, все же, не всегда. Давайте попробуем выяснить, когда же он реально необходим.

Само по себе, устройство незаменимо лишь тогда, когда нужно откорректировать звуковые полосы, в результате чего звук на них выравнивается и нормализируется, становясь объемным и кристально «чистым». В слуховом восприятии, часто становится непонятным, откуда именно исходит музыка, ведь она в буквальном смысле заполняет собой весь салон транспортного средства. Добиться дополнительной чистоты звучания акустической системы, эквалайзерам помогают так называемые встроенные кроссоверы. Однако, если Вы, к примеру, желаете поднять звучание только одной полосы на 12 децибел, одновременно снизив звучание другой на то же значение, то эквалайзер Вам тут не поможет, ведь скорее всего проблемы имеются в самой системе и для решения проблемы придется искать другие способы.

2. Как работает эквалайзер

Эквалайзер считается одним из самых старых и широко распространенных устройств для обработки звука, история которого началась еще в 30-х годах нашего века. Свое название прибор получил исходя из первоначального предназначения, согласно которому он был создан для выравнивания амплитудно-частотной характеристики канала передачи сигнала ( англ. слово «equalize» означает «выравнивать»).

Необходимость в использовании эквалайзеров, впервые возникла при проведении опытов с передачи телефонных сигналов на большие расстояния. Дело в том, что высокочастотные провода имеют свойство намного сильнее ослаблять звуковые сигналы, нежели провода низкой частоты, вот и получается, что для восстановления естественного голосового тембра на приемном конце, нужно соответствующим образом скорректировать амплитудно-частотную характеристику.

С тех пор «утекло немало воды» и понятное дело, что первоначальный вид таких аппаратов изменился и усовершенствовался. Современный эквалайзер является электронным фильтром, чувствительным к различным частотам и имеющий возможность управлять ими. Этим понятием можно охарактеризовать и пассивные кроссоверы, которые в некоторой степени также подпадают под определение «эквалайзер». В конструкцию эквалайзера входит целая группа фильтров, позволяющих обрабатывать определенные характеристики частот звукового сигнала.

В наше время, эквалайзеры успешно применяются в разных сферах жизнедеятельности человека, одной из которых есть использования автомобиля. Если Вы желаете стать счастливым обладателем нестандартного решения в области тюнинга своего транспортного средства, то можете с уверенностью покупать графический эквалайзер, обычно устанавливаемый на заднее стекло авто. Не сомневайтесь, с этих пор Вы уже не останетесь незамеченным на дороге, особенно в вечернее время.

Светящийся в темноте эквалайзер представлен в виде тонкого, мягкого, прозрачного пластикового изделия, в конструкцию которого встроенный довольно долговечный источник света, обладающий высокой технологичностью. Управление графическим эквалайзером осуществляется с помощью модуля специального управления, оснащенного чувствительным к звуковым частотам сенсором. Кроме того, в его конструкцию, также, входит и регулятор сенсорной чувствительности. Если на Вашем автомобиле установлен сабвуфер, то чувствительность эквалайзера придется подрегулировать.

Описанное устройство имеет следующие особенности:

• Его питание осуществляется от 12 Вольтной автомобильной сети, или же от прикуривателя;

• Крепление к поверхности окна выполняется с помощью клейкой ленты или двухстороннего скотча;

• Способно ритмично повторять музыкальные «движения»;

• Гибкая лента изготавливается из прочного ПВХ.

Обратите внимание! При проведении самостоятельной установки, очень не желательно подключать ленту к магнитоле — это может вызвать сбои в ее работе (в движение, светящуюся «картинку» будет приводить драйвер, который считывает музыку).

Рассмотрим некоторые ключевые параметры графических эквалайзеров.

Размеры. Эта характеристика может объединять в себе устройства разных видов и цветовых сочетаний. Наиболее распространенным размером является значение 70*16 см., самому маленькому и дешевому варианту соответствует 45*11 см., а самому большому и дорогому – 114*30 см. Как видите, размеры позволяют размещать графические эквалайзеры не только на заднем стекле автомобиля, но и на боковых стеклах.

Цвет. Графические автомобильные эквалайзеры могут иметь самую разнообразную расцветку: красную, желтую, синюю, розовую, зеленую и т.д. Выбор цвета – это уже дело вкуса владельца автомобиля. Он может соответствовать цветовой гамме машины, оформлению салона или патриотическим мотивам (существую эквалайзеры с цветами флагов Украины или России).

Характеристика. Толщина изделия составляет всего 0,35 мм., что позволяет ему с легкостью крепится к стеклу. В установке изделия нет ничего сложного и выполнить ее сможет даже новичок автомобильного дела, не имеющий дополнительных навыков. Что бы с процедурой монтажа не возникло никаких проблем, вместе с устройством в комплект входят также чувствительный датчик (с возможностью регулировки чувствительности) и 3-3,5 метра кабеля, необходимого для подключения. Весь процесс установки, не должен занять более 10 минут.

Графический авто эквалайзер – универсальный продукт. Он может работать от обычного автомобильного прикуривателя, используя для этого 12 Вольтовой напряжение. Мощность самого эквалайзера составляет 5 Вт, а ресурс работы ровняется 10000 часам непрерывного функционирования (почти год без выключения). Маленький совет: когда Вы решите приобрести эквалайзер, помимо его качества, обратите внимание еще и на рисунок, который впоследствии будет украшать стекло Вашей машины. Это могут быть обычные полоски, крылья или какое-нибудь другое изображение, мало ли на что хватило фантазии современных разработчиков.

3. Разновидности эквалайзеров

Мир аудиотехники предоставляет нам огромный выбор различных видов эквалайзеров, которые усиливают или наоборот, ослабляют, звуковой сигнал в разных частотных диапазонах. Мы уже упоминали один из наиболее известных видов этого устройства (графический эквалайзер), но давайте рассмотрим его еще раз и более внимательно.

И так, графический эквалайзер – это устройство, имеющее множество фильтров с различными частотными диапазонами пропускания. Когда звуковой сигнал, состоящий из большого количества частот, проходит через указанное устройство, то, в результате, происходит его разделение на несколько определенных сигналов, обладающих уже более узкими частотными диапазонами. Любая разделенная частотная полоса может подлежать регулировке (усилению или срезанию). При вращении регулятора (передвижении ползунка) одной из полос устройства, тем самым усиливается (уменьшается) интенсивность частот, входящих в эту полосу. Надо отметить: уровень регулировки определяет только та частота, которая находится в центре этой полосы. Она и отвечает за «пик» при увеличении силы интенсивности полосы или за «срез» при ее уменьшении. Такую частоту, часто называют центральной.

Параметрический эквалайзер. По сути, его функции такие же как и у графического эквалайзера, а отличие состоит лишь в том, что он может осуществлять регулировку ширины полосы, отвечающей за пропускания частот разделенных сигналов и сдвигать центральную частоту в каждой из них вправо или влево. Эти действия позволяют получить более реальную звуковую картину.

Гибридный эквалайзер является чем-то средним между двумя предыдущими видами, поскольку вобрал в себя все функции графического эквалайзера и отдельные возможности параметрического. Данный вид («параграфический» эквалайзер) – это графическое устройство, имеющее возможность передвигать центральную частоту в каждой разделенной полосе звукового сигнала. Однако, при все этом, изменить ширину разделенных полос такой эквалайзер не может.

Q-фактор эквалайзера. Данный показатель указывает на качество регулировки полос. К примеру, звуковой сигнал обладает диапазоном от 20 Гц до 22000 Гц. Мы подаем его на вход десятиполосного однооктавного эквалайзера (октава – частотный интервал, в котором последняя частота в два раза превышает первую), а степень взаимного влияния полос при регулировке и будет определятся Q-фактором. При регулировке центральной полосы эквалайзера, соответственно меняются и соседние частоты, размещенные справа и слева от нее. Q-фактор эквалайзера может быть как постоянным, так и переменным.

В первом случае, при регулировке центральной части, она окажет влияние на частоты, которые находятся внутри той же полосы, но практически никак не сможет повлиять на соседние полосы, а значит создаваемая Вами звуковая картина будет полностью соответствовать положению регуляторов. Если же эквалайзер обладает переменным Q-фактором, то срез или усилие центральной частоты окажет влияние не только на частоты «своей» полосы, но и зацепит частоты соседних полос.

Провести качественную настройку звука, имея под рукой только эквалайзеры этого вида, довольно трудно. Дело в том, что реальная звуковая картина и положение регуляторов на эквалайзере не будут точно совпадать. Поэтому, эквалайзеры, имеющие постоянный Q-фактор считаются более качественными. Кроме того, судить о качестве того или иного устройства можно исходя из количества его полос: чем их больше – тем лучше. Также, стоит принимать к сведенью и октавность эквалайзера: меньшая октавность свидетельствует о более высоком качестве прибора. Наиболее качественными считаются устройства, в которых ширина полос соответствует 1/3 октавы.

Стандартные панельные эквалайзеры монтируются в отведенное для этого место, размещенное вблизи от головного устройства. Согласно такой схемы, на передней панели эквалайзера размещаются полосные регуляторы, а их количество зависит от модели прибора (от 5 до 11), для более серьезной акустической системы, обладающей большим количеством необходимых полос, подбирают более серьезные эквалайзеры, в которых число регуляторов, иногда, доходит и до 20. Отдельные их виды включают в себя встроенный спектровый анализатор, представленный в виде дополнительных лампочек, которые находятся на передней панели.

Более сложным вариантом описанных устройств есть системные эквалайзеры, часто использующиеся любителями очень громкой музыки. Обычно, они располагаются отдельно от головного устройства, а их преимуществом есть то, что настройка выполняется только раз – непосредственно в процессе установки. В состав таких приборов входит очень много регулировочных полос, количество которых, в некоторых моделях, достигает 30 штук.

В общем, в результате всего вышеизложенного можно прийти к следующему выводу: если у Вас есть лишние деньги и Вы часто используете автомобильную магнитолу, то для качества и чистоты звука можно приобрести стандартный панельный эквалайзер, ну а если, вдруг, этого окажется недостаточно – можно задуматься о приобретении системного эквалайзера.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
