Wi-Fi, Частотные каналы

Мировая практика использования нелицензируемого частотного спектра:

ISM– Industrial, Scientific, Medical
1. Industrial/Промышленный:       902 – 928 MHz (ширина 26 MHz),
2. Scientific/Научный:                  2400 – 2500 MHz (ширина 100 MHz),
3. Medical/Медицинский:             5725 – 5875 MHz (ширина 150 MHz).

Здесь для сетей стандарта Wi-Fi используется в основном часть диапазона 2400 — 2500 MHz.

UNII – Unlicensed National Information Infrastructure
набор полос в диапазоне частот 5150 – 5825 MHz (частично используется для устройств WiFi).

Выбор корректных частотных каналов является одной из ключевых задач для проектирования сети стандарта WiFi 802.11. При этом процесс выбора должен учитывать фундаментальный выбор частотной архитектуры подходящего WiFi-решения: многоканальная или одноканальная архитектура?. Эта информация также крайне важна при проведении радиообследования (site survey) зоны покрытия будущей сети Wi-Fi.



Частотные полосы и каналы WiFi в 2.4 GHz

Канал WiFi    Нижняя частота    Центральная частота    Верхняя частота

1                   2.401                          2.412                           2.423
2                   2.406                          2.417                           2.428
3                   2.411                          2.422                           2.433
4                   2.416                          2.427                           2.438
5                   2.421                          2.432                           2.443
6                   2.426                          2.437                           2.448
7                   2. 431                          2.442                           2.453
8                   2.436                          2.447                           2.458
9                   2.441                          2.452                           2.463
10                 2.446                          2.457                           2.468
11                 2.451                          2.462                           2.473
12                 2.456                          2.467                           2.478
13                 2.461                          2.472                           2.483

Общая диаграмма перекрытия частотных каналов WiFi в 2.4GHz

В полосе частот WiFi 2.4GHz доступны 3 неперекрывающихся канала: 1, 6, 11.
Данное выделение строится на требовании IEEE по обеспечению минимума в 25MHz для разнесения центров неперекрывающихся частотных каналов WiFi. При этом ширина канала составляет 22MHz.



Частотные полосы и каналы WiFi в 5 GHz

Базовая мировая практика, которая может существенно изменяться по странам.

UNII-1:                    5150 – 5250 MHz (доступно 4 частотных канала WiFi)
UNII-2:                    5250 – 5350 MHz (доступно 4 частотных канала WiFi)
UNII-2 Extended:     5470 – 5725 MHz (доступно 11 частотных каналов WiFi)
UNII-3:                    5725 – 5825 MHz (доступно 4 частотных канала WiFi)

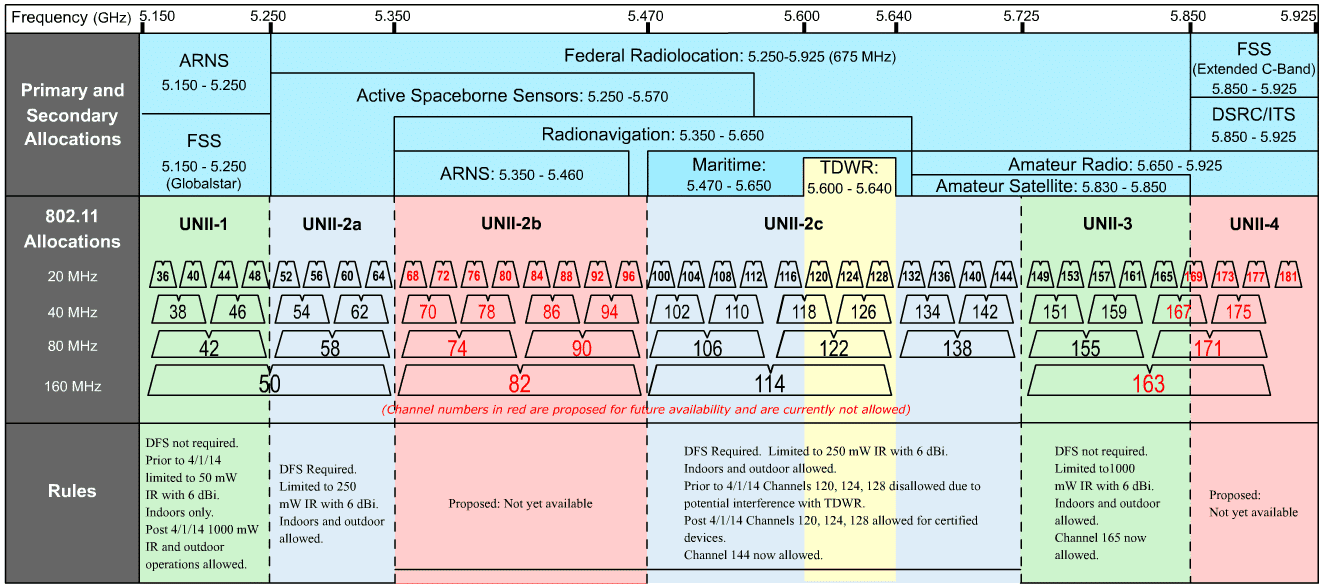

Сетка рабочих каналов WiFi и частоты в 5GHz:

Для вычисления центральной частоты канала WiFi можно использовать следующую формулу:
5000+(5*N)  / MHz
/где N это номер канала WiFi, например 36, 40 и т.д./

Формирование каналов WiFi в 5 GHz:

При этом дистанция от граничных диапазонов составляет 30 MHz, а межканальное разнесение составляет 20MHz.

Использование данных частотных каналов в РФ можно посмотреть на нашем сайте здесь.

Больше о технологиях на базе группы стандартов WiFi 802.11 в нашей мини-академии WiFi.

О новом стандарте 802.11ac.

WiFi Калькуляторы.

Нужна помощь в разработке Технического Задания на сеть стандарта WiFi?

Нужны примеры как оценить затраты на сеть WiFi?



Для получения анонсов при выходе новых тематических статей или появлении новых материалов на сайте предлагаем подписаться.

Присоединяйтесь к нашей группе на Facebook: www.facebook.com/Kom.Way.ru
Мы публикуем интересные новости о Wi-Fi со всего света, информацию о выходе новых статей и расширении контента основных модулей ресурса komway.ru

Kom-Way.Team

Использование материалов этого сайта разрешено только с согласия komway.ru и наличии прямой ссылки на источник.



Please enable JavaScript to view the comments powered by Disqus. blog comments powered by Disqus

Россию допустят до новых частот Wi-Fi. Привычные диапазоны перегружены

Телеком Беспроводная связь Инфраструктура Интернет Интернет-доступ Техника

08 Декабря 2022 09:3308 Дек 2022 09:33 |

Поделиться

В Россию скоро могут хлынуть роутеры с поддержкой стандарта Wi-Fi 6E и диапазона 6 ГГц. В настоящее время Wi-Fi 6E в стране запрещен, но ограничения могут быть сняты по решению ГКРЧ в самом ближайшем будущем. Причина в том, что стандартные частоты 2,4 и 5 ГГц давно перегружены.

Новый стандарт двухлетней давности

В России могут разрешить новый стандарт Wi-Fi, который позволит использовать новые частоты для беспроводных сетей. Это вынужденная мера, связанная с растущим объемом радиопомех на имеющихся частотах 2,4 и 5 ГГц.

Речь о стандарте Wi-Fi 6E. Как сообщал CNews, он появился еще в начале 2021 г., но по прошествии двух лет до сих пор остается недоступным для россиян. Стандарт использует диапазон 5925-6425 МГц, но в России этот диапазон занят средствами фиксированной радиосвязи и радиорелейными линями связи. К тому же в будущем ее хотели отдать под сотовые сети пятого поколения (5G), но их массовое распространение откладывается ввиду отсутствия необходимого «железа» в нужном количестве, как российского, так и иностранного.

Как пишут «Известия», вопрос о доступе россиян к Wi-Fi 6E будет решать Госкомиссия по радиочастотам (ГКРЧ) на одном из ближайших заседаний. Оно состоится в конце декабря 2022 г., однако пока далеко не факт, что решение комиссии будет положительным. К тому же нет информации, как много пройдет времени прежде, чем разрешительный вердикт комиссии вступит в силу.

Беспроводные сети в кафе и ТРК станут работать лучше. Останется лишь купить смартфон с поддержкой WI-Fi 6E

Но даже если Россию все же допустят до Wi-Fi 6E, то на его использование будут наложены значительные ограничения. На основе этого стандарта можно будет строить сети исключительно в закрытых помещениях. Другими словами, на улице беспроводных сетей на частоте 6 ГГц не будет.

Зачем нужен новый стандарт

В России Wi-Fi работает на частотах 2,4 и 5 ГГц. Диапазон 2,4 ГГц давно переполнен, так как используется в беспроводных сетях не годами – десятилетиями. 5 ГГц гораздо более свободный, но и он постепенно перегружается.

В теории, стандарт Wi-Fi 6E за счет перехода на 6 ГГц способен обеспечить более стабильное и надежное беспроводное соединение. В некоторых случаях скорость беспроводной передачи информации тоже может вырасти.

Этого можно будет добиться, в том числе, и за счет исчезновения «конфликтов» с другими устройствами, использующими диапазон 2,4 ГГц. Например, по нему работает Bluetooth-соединение, сообщили изданию в Минцифры. Также беспроводные мыши и клавиатуры используют эту частоту для соединения с приемником сигнала.

Перегрузка диапазона вызывает помехи в передаче сигнала. Музыка и голос в беспроводных наушниках начинают «заикаться», курсор беспроводной мыши начинает «дергаться», а набор текста на клавиатуре превращается в ад из-за пропусков букв. Страдают и владельцы бытовых дронов, связь с которыми осуществляется на той же частоте.

Темпы внедрения

За два года, прошедшие с момента начала распространения Wi-Fi 6E, почти все производители сетевого оборудования начали выпуск пользовательских роутеров с поддержкой этого стандарта. Самые первые из них были показаны на выставке CES 2021 в январе 2021 г.

Антон Менчиц, «Комплаинс Софт»: Мы разработали собственную концепцию и назвали ее «эффективная ИБ»

Безопасность

Тем не менее, ввиду отсутствия поддержки этого стандарта в России отечественные ритейлеры не спешат завозить в страну роутеры, способные работать на частоте 6 ГГц. Редакция CNews убедилась, что на момент выхода материала они отсутствовали в каталогах как минимум «Ситилинка», «М.Видео», «Эльдорадо» и некоторых других крупных сетей.

Роутеров с 6 ГГц в крупных сетях пока нет

Когда именно они появятся в отечественной рознице, неизвестно. Редакция CNews обратилась к представителям ритейлеров с этим вопросом и ожидает ответа.

Без надежды на 5G

Если ГКРЧ решила рассмотреть вопрос допуска россиян к Wi-Fi 6E, это может означать, что идея строительства сетей пятого поколения на частоте 6 ГГц или отложена, или вовсе отменена. В России на декабрь 2022 г. не было ни одной широко доступной сети 5G – все крупные операторы по-прежнему строят исключительно 4G.

Ранее CNews писал, что власти решили как можно скорее перейти к строительству сетей 6G. Работа в этом направлении ведется уже несколько лет.

• Может ли российский BI заменить западные платформы? Докладчики ViRush 2022 готовы рассказать вам о своем опыте.

Евгений Черкесов




диапазонов частот WLAN ⋆ IpCisco

Диапазоны частот WLAN — это частотных диапазона , используемых в беспроводной связи . Два диапазона частот используются для беспроводной связи. Это диапазоны 2,4 ГГц и 5 ГГц . Здесь мы поговорим о частоте, герцах, полосах частот и частотах человеческого слуха помимо полос частот WLAN . Этот урок также является новым уроком в CCNA 200-301 .



Содержание

Частота, Герц, Частотный спектр



Герц (Гц) — наименьшая единица, используемая для измерения частоты . Это единица измерения циклов в секунду . Частота — это определение того, как часто что-то происходит. Частота в 1 герц означает, что что-то происходит раз в секунду.



На пианино , нота Средняя C равна 261,65 (262) Герц . Что это значит? Это означает, что когда вы нажимаете эту кнопку пианино один раз, каждые секунды происходит 262 вибрации !





Кстати, название « Герц » происходит от имени немецкого физика Генриха Рудольфа Герца .



Существуют и другие высокочастотные блоки. Все единицы измерения частоты приведены ниже:





Единица измерения     Сокращение    Герц

Герц              Гц              1 Герц

килохерц кхц 1000 Гц

Megahertz MHZ 1.000.000 Hz

Gigahertz GHZ 1.000.000.000 Hz

по тому, как человек может услышать очень низкие частотные полосы, если мы сопоставляем с животными. Человек может слышать звуки между 20 и 20 000 Гц . Пока человек слышит только этот диапазон;

Дельфины могут слышать 1000 Гц – 130 000 Гц ,

Летучие мыши могут слышать 3000 Гц — 120. 000 Гц

Крысы Бань 200 Гц — 76 000 Гц

могут слышать 15 Гц — 50 000 Гц

CATS . CAN HEAD 030.000 HZ –65.0009001 HZ HEAR 9000.60.000 HZ -65.000 HZ -65.000 HZ -65.000 HZ -65.000 HZ –65.000

.



И одно из самых больших животных, слоны слышит 16 Гц – 12.000 Гц . Нижний диапазон, чем у нас, хотя их большие уши.





Имеется стандартный диапазон частот от 0 Гц от до 1000…00 Гц (22 нуля) . Низкие частоты слишком низкие, чтобы их можно было услышать, а более высокие включают в себя свет, рентгеновские лучи, гамма-излучение и космические лучи.

Вы можете найти все эти диапазоны частот ниже:





Диапазон частот между 3 кГц и 300 ГГц называется « Радиочастота» (0RF) 90. На этом диапазоне осуществляется много различных радиосвязей. AM / FM-радио, коротковолновое радио, телевизор, микроволновая печь, радар и т. Д. Здесь особенно важен микроволновый диапазон. Поскольку он включает частотные диапазоны, 2,4 ГГц и 5 ГГц используются в беспроводной сети.



Диапазоны и каналы беспроводной локальной сети



Существует два диапазона беспроводной локальной сети, используемых в беспроводных локальных сетях. Это диапазоны 2,4 ГГц и 5 ГГц .



Диапазон 2,4 ГГц находится между 2,400 ГГц и 2,4835 ГГц , но кратко называется 2,4 ГГц .

Диапазон 5 ГГц находится между 5,150 ГГц и 5,825 ГГц , но двукрылый называется 5 ГГц .



Кроме того, 5 ГГц диапазон включает следующие отдельные диапазоны:



• 150 – 5,250 ГГц
• 250 от до 5,350 ГГц
• 470 от до 5,725 ГГц
• 725 – 5,825 ГГц





Эти диапазоны также разделены на разные каналы, и каждому каналу назначается частота.





Диапазон 5 ГГц имеет 23 отдельных канала , которые не перекрываются. Диапазон 5 ГГц имеет непересекающиеся каналы. Таким образом, использование любого канала с частотой 5 ГГц не влияет на другие точки доступа.



2,4 ГГц диапазон имеет 14 каналов , но каждый канал 2,4 ГГц слишком широк, и каждый канал перекрывает диапазон частот других четырех каналов. Так происходит перекрытие. Используя только канал 1, 6 и 11 избегайте перекрытия.





Различия между 2,4 ГГц и 5 ГГц



В беспроводных локальных сетях используются два диапазона 2,4 ГГц и 5,0 ГГц. В чем разница между этими двумя группами? Почему мы используем 2,4 ГГц? Почему мы выбираем 5 ГГц вместо 2,4 ГГц? Здесь мы узнаем различия между 2,4 ГГц и 5 ГГц.



Самое важное различие между 2,4 ГГц и 5 ГГц — скорость. 5 ГГц быстрее, чем 2,4 ГГц. Хотя диапазон 2,4 ГГц имеет более низкую скорость, он имеет более широкий диапазон, чем диапазон 5 ГГц. Диапазон 5 ГГц имеет меньшую дальность покрытия.





2,4 ГГц имеет 14 каналов, и каждый канал перекрывает как минимум 4 частоты других каналов. Таким образом, перекрытие может быть проблемой для 2,4 ГГц. Диапазон 5 ГГц имеет отдельные 23 канала. Каждый из этих каналов является отдельным, поэтому нет перекрытия, как 2,4 ГГц.



В диапазоне 2,4 ГГц используются длинные волны, а в диапазоне 5 ГГц используются более короткие волны. Так, 5 ГГц меньше проникают через стены и твердые места. Но более короткие волны обеспечивают большую скорость. Итак, для загрузки и выгрузки лучше 5 ГГц.



Запреты на 2,5 ГГц более загружены, чем на 5 ГГц. Старые устройства, беспроводные домашние устройства в основном используют частоту 2,4 ГГц. Итак, если вы находитесь в людном месте, лучше использовать 5 ГГц, чем 2,5 ГГц.



Стандарты беспроводной связи и диапазоны WLAN



Существуют различные стандарты беспроводной связи, разработанные с 1997 года по настоящее время. Эти стандарты обеспечили единство в мире беспроводной связи и совместимость между беспроводными продуктами разных производителей.



В 19 лет97 IEEE 802.11 был разработан и в то время поддерживал скорость передачи данных до 2 Мбит/с и использование диапазона 2,4 ГГц.



В 1999 году был разработан IEEE 802.11b , и скорость передачи данных была увеличена до 11 Мбит/с при использовании диапазона 2,4 ГГц. В этом году снова был разработан стандарт IEEE.802.11a wa, и скорость передачи данных увеличилась до 54 Мбит/с в диапазоне 5 ГГц.



В 2003 году был представлен IEEE 802.11g , и на этот раз диапазон 2,4 ГГц также поддерживает до 54 Мбит/с как раньше диапазон 5 ГГц делал.



В 2009 году был разработан IEEE 802.11n , который поддерживает до 600 Мбит/с с частотами 2,4 ГГц и 5 ГГц. В этом стандарте поддерживается High Throughput (HT) .



В 2013 году был представлен IEEE 802.11ac , поддерживающий до 6,93 Гбит/с только с частотой 5 ГГц. Этот стандарт поддерживает Very High Throughput (VHT) .



В 2019 году был представлен IEEE 802.11ax , который поддерживает до , что в 4 раза быстрее, чем IEEE 802.11ac  с частотой 2,4 ГГц и 5 ГГц. Это стандарт Wi-Fi6 .



Вернуться к: CCNA 200-301 > Wireless

Введение в диапазоны частот WLAN | Программа инженерного образования (EngEd)

Диапазоны частот WLAN — это диапазоны частот, в которых мы можем использовать радиоволны для обеспечения беспроводной связи. Эти полосы частот реализуются и решают различные задачи, подходящие для каждой из них и для стран, которые их поддерживают.

Различные диапазоны частот WLAN также поддерживаются разными, а в некоторых случаях и похожими стандартами WLAN.

Обзор

В этой статье рассматриваются:

• Введение в WLAN
• Стандарты WLAN
• Полоса частот 5 ГГц
• Полоса частот 2,4 ГГц
• Перекрывающиеся и неперекрывающиеся каналы

Введение в WLAN

• WLAN : Это относится к сетевому режиму соединения двух или более устройств с помощью метода беспроводного распределения. У них есть высокочастотные радиоволны, распространяющиеся по каналам и AP (точка доступа) к Интернету. Эти каналы передачи различаются между перекрывающимися и неперекрывающимися каналами

• Спектр A: Это радиочастота, по которой распространяются беспроводные сигналы, т. е. частотное распределение.

• Диапазон частот: Это диапазон частот радиоволн. Полоса частот включает несколько каналов. Электромагнитные волны более высокой частоты передают большую мощность и обеспечивают более сильное прямое излучение. Однако они поддерживают более короткое расстояние передачи из-за быстрого затухания во время передачи.

• Радиоволна: Также известна как радиоволна, электрическая волна или радиочастотная (РЧ) волна. Он может передаваться и приниматься через антенну и обычно генерируется переменным током колебательного контура. Это волны, используемые WLAN. Радиотехника преобразует звуковые сигналы или другие сигналы и передает их с помощью радиоэлектромагнитных волн. Частота этих волн составляет от 3 Гц до примерно 300 ГГц. Технология WLAN передает информацию в космос с помощью радиоволн в диапазонах частот 2,4 ГГц и 5 ГГц.

• Радиофаза: Это расстояние между точкой происхождения любой данной волны и ее первым пересечением нуля. Фаза выражается в градусах или радианах, и каждый цикл волны охватывает 360 градусов.

• Канал A: Это путь, используемый для передачи информации, то есть каждый частотный диапазон. Несколько каналов из полосы частот.

• Радиоканал: Канал, используемый радиоволнами для передачи информации в космосе.

Стандарты WLAN

• IEEE 802.11 — 1997 (802.11) — Этот стандарт поддерживает скорость передачи до 2 Мбит/с в диапазоне частот 2,4 ГГц.
• IEEE 802.11a — 1999 (802.11a) — Этот стандарт поддерживает скорость передачи до 54 Мбит/с в диапазоне частот 5 ГГц.
• IEEE 802.11b — 1999 (802.11b) — этот стандарт поддерживает скорость передачи до 11 Мбит/с в диапазоне частот 2,4 ГГц. Он также обратно совместим.
• IEEE 802.11g — 2003(IEEE 802.11g) — Этот стандарт поддерживает скорость передачи до 54 Мбит/с в диапазоне частот 2,4 ГГц. Он покрывает расстояние 150 футов.
• IEEE 802.11n — 22009(IEEE 802.11n) — Этот стандарт направлен на повышение пропускной способности частотного диапазона от 2,4 ГГц до 5 ГГц со скоростью передачи до 600 Мбит/с. Он использует несколько антенн, что, в свою очередь, увеличивает скорость передачи данных.
• IEEE 802.11ac волна 1 — 2013 — это популярный стандарт в диапазоне частот 5 ГГц, поддерживающий скорость передачи до 3,47 Гбит/с.
• IEEE 802.11ac волна 2 — 2015 — это популярный стандарт в диапазоне частот 5 ГГц, поддерживающий скорость передачи до 6,9 Гбит/с.
• IEEE 802.11ax-2018/19(IEEE 802.11ax) — это стандарт для диапазонов частот 2,4 ГГц и 5 ГГц, поддерживающий скорость передачи до 90,6 Гбит/с.

Полоса частот 5 ГГц

Полоса частот 5 ГГц обеспечивает более богатые спектральные ресурсы и содержит непересекающиеся каналы. Диапазоны передачи 5 ГГц варьируются от 5,15 ГГц до 5,35 ГГц и от 5,725 ГГц до 5,85 ГГц. Доступные каналы в диапазоне 5 ГГц различаются в зависимости от страны и региона; например, в Китае доступно 13 непересекающихся каналов.

Полоса частот 5 ГГц имеет каналы, пронумерованные от 36 до 165 каналов. Этот диапазон частот поддерживается следующими стандартами: 802.11a, 802.11n, 802.11ax, 802.11ac, волна 1 и 802.11ac, волна 2.

Полоса частот 2,4 ГГц

Полоса частот 2,4 ГГц разделена на 14 перекрывающихся каналов, каждый из которых имеет ширину полосы частот 20 МГц, за исключением стандарта 802.11b, ширина полосы частот которого составляет 22 МГц. Эта полоса частот находится в диапазоне от 2,4 ГГц до 2,4835 ГГц, и соседние каналы перекрываются.

Однако обычно каналы 1,5,9 и 13 не перекрываются. Этот диапазон частот поддерживается следующими стандартами: 802.11, 802.11b, 802.11g, 802.11n и 802.11ax.

Перекрывающиеся и непересекающиеся каналы

Учитывая повсеместное распространение радиоволн, случайное использование ресурсов спектра вызовет бесконечные проблемы с помехами. Следовательно, в дополнение к определению доступных частотных диапазонов протоколы беспроводной связи также должны точно разделять частотные диапазоны. Каждый частотный диапазон является каналом.

Перекрывающиеся каналы

Перекрывающиеся каналы — это каналы, которые мешают друг другу во время передачи. Чаще всего помехи возникают между соседними каналами, такими как каналы 1 и 2.

Непересекающиеся каналы

Непересекающиеся каналы, с другой стороны, не мешают друг другу. Традиционно только каналы 1, 6 и 11 не перекрываются в полосе частот 2,4 ГГц . Если не учитывать несовместимость, каналы 1, 5, 9 и 13 не перекрываются, учитывая, что стандарт 802.11b имеет полосу пропускания 22 МГц и исчез из сетей WLAN.

Распределены по каналам, в большинстве стран непересекающиеся каналы на 2,4 ГГц соответствуют соответствующим стандартам: каналы 1, 6, 11 и 14 для стандарта 802.11b и каналы 1, 5, 9 и 13 для стандарта 802.11g/n.

Кроме того, соседние каналы, такие как каналы 36 и 40 в частотном диапазоне 5 ГГц , не перекрываются.

В завершение

Две полосы частот WLAN поддерживают разные скорости передачи в зависимости от стандарта, в соответствии с которым они реализованы.
