Выявление неисправностей высоковольтного трансформатора микроволновой печи

Как проверить трансформатор в микроволновке

Стандартное напряжение бытовой сети не всегда подходит для корректной работы некоторых узлов техники. Например, магнетрону для создания СВЧ-излучения нужно два разных параметра. И они оба далеки от первоисточника. Поэтому для таких случаев в схему подобных приборов непременно включен трансформатор. А когда нужно найти причину отказа работы прибора, то в алгоритм поиска обязательно входит проверка трансформатора микроволновки.

Принцип работы микроволновки и ее устройство

Облучая различные предметы сантиметровыми волнами, учеными была выявлена одна интересная особенность: при частоте в 2,45 ГГц лучи способны расшатывать микрочастицы воды, что сопровождается выделением значительного количества тепла. А так как продукты питания содержат большое количество жидкости, то это специфическое свойство стали использовать для разогрева и приготовления пищи.

Создает такое магнитное поле особая вакуумная лампа – магнетрон

. Чтобы защитить человеческий организм, на 80% состоящий из воды, этот излучатель спрятали в металлический контейнер, материал и конструкция которого не пропускают наружу волны, способные за очень короткое время довести любую жидкость до температуры кипения. Изоляция магнитного поля в узком пространстве позволила только увеличить продуктивность такого прибора. Ведь тепло перестало рассеиваться, а начало только накапливаться, ускоряя процесс разогрева. Для более равномерного воздействия волн на продукт внутри был установлен вращающийся вокруг своей оси столик.

Камера микроволновки оснащена стеклянной дверцей, чтобы можно было наблюдать за процессом приготовления блюда. Стекло покрыто материалом, отражающим излучение. А для отвода пара и излишка тепла предусмотрены отверстия, не пропускающие наружу сверхвысокочастотные волны.

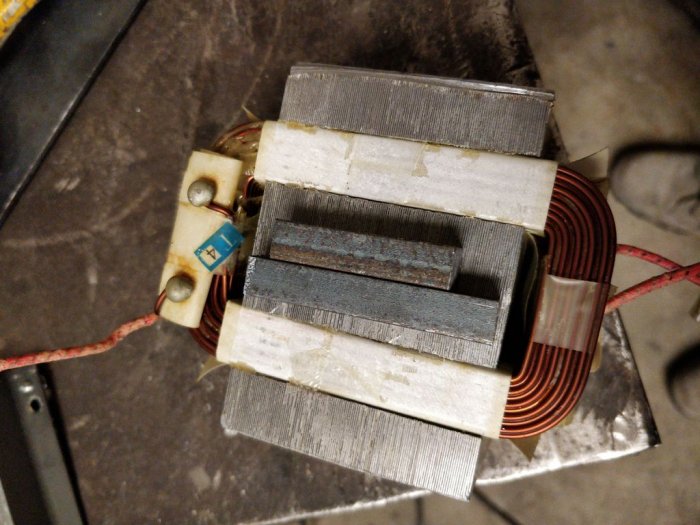

Предназначение и функции трансформатора в СВЧ-печи

Чтобы магнетрон смог сгенерировать свое излучение, ему нужно напряжение в 2 000 вольт, тогда как бытовая электросеть обеспечивает только 220 вольт. Поэтому для получения нужной величины используется высоковольтный трансформатор. Это устройство имеет одну первичную обмотку, на которую подается переменное напряжение в 220V, и две вторичных. Одна из них питает накальную обмотку электронной лампы преобразованным переменным напряжением в 3,15V. Такой накал нужен для начала эмиссии электронов. На высоковольтной обмотке создается постоянное напряжение в 4kV. Им запитуется анод магнетрона, чтобы сгенерированные электроны начали свое движение.

Важно! У технически неисправной микроволновой печи возможен пробой электрическим током под напряжением до 5 000 вольт.

Так как в разных моделях микроволновок используются различные вакуумные лампы, то и трансформаторы могут отличаться по:

мощности;
габаритам;
способу крепления;
напряжению на вторичных обмотках;
сечению провода;
числу витков катушки.

Катушка с высоковольтной обмоткой замыкается на корпус, как и один из выводов излучателя.

Трансформатор в электросхеме

Простейшая схема с участием высоковольтного трансформатора содержит в себе:

магнетрон;
диод;
сетевой фильтр;
высоковольтный конденсатор;
выключатели для блокировки дверцы;
предохранитель;
электромоторы для вентиляции и вращения поддона;
модуль управления;
лампу для подсветки.

Запуск печи, который возможен только при закрытой двери, включает движение поддона и охлаждающий магнетрон вентилятор. В случае, если температура лампы достигнет более 105°С, то сработает термостат

, который отключит подачу напряжения на первичную обмотку трансформатора.

В дорогих моделях схемы дополнительно комплектуются блоками с программным управлением, ЖК-дисплеями, диссекторами, грилями и пароварками. А высоковольтный трансформатор заменяют сложным импульсным блоком, что облегчает вес всей конструкции.

Признаки и причины неисправности трансформатора

Возникновение проблем в трансформаторе можно определить по следующим признакам:

видно задымление и явно чувствуется запах горелой изоляции;
при работе микроволновка издает повышенный шум;
продукты не разогреваются.

Во многих случаях неисправности вызваны скачками напряжения в сети: может произойти обрыв провода, или случиться короткое замыкание. Без проверки можно обойтись в том случае, когда явно видны следы оплавленности и пахнет горелым. Тогда требуется замена трансформатора.

Совет! Преимущественно из-за перепадов в сети страдают катушки обмоток. Именно там следует искать причины неполадок.

Стальные пластины, из которых состоит каркас преобразователя, должны быть склеены между собой. Если происходит расслоение, то трансформатор при работе начинает громко шуметь. При таком положении вещей нужно купить новый прибор с аналогичными мощностными характеристиками и заменить неисправный.

Проверка работоспособности устройства

Проверить высоковольтный трансформатор необходимо, если без видимых причин микроволновка перестала выполнять функции разогрева. Или греет, но неудовлетворительно. Для этого придется вооружиться мультиметром и освежить в памяти правила техники безопасности при работе с электрооборудованием.

Правила безопасности

Собираясь проверять такое небезопасное устройство, как трансформатор, следует помимо тестера подготовить набор необходимых инструментов. Дополнительно понадобятся отвертки с разными наконечниками, плоскогубцы и омметр.

Важно! Все приспособления для работы с трансформатором должны иметь ручки с надежной изоляцией.

Порядок выполнения работ такой:

отключить печь от сети;
разобрать устройство, начиная со снятия кожуха, для чего следует открутить на нем все винты;
обязательно разрядить конденсатор посредством простого замыкания его контактов, для чего можно воспользоваться пассатижами;
снять клеммы с трансформатора и произвести проверку катушек;
продолжить поиск неисправностей в других местах, если проверка катушек не выявила проблемы;
заменить трансформатор, если обнаружены обрывы и короткие замыкания;
выполнить обратный монтаж и проверить работоспособность печи.

Если после всех вышеописанных манипуляций микроволновая печь по-прежнему не выполняет свои функции, то необходимо сделать проверку под напряжением.

Способы проверки

Возможность и целесообразность применения одного из вариантов проверки мастер определяет самостоятельно, исходя из своей квалификации в данной области. Руководствоваться при этом стоит здравым смыслом. И если есть хоть малейшая доля сомнений в собственных силах, то работу нужно доверить профессионалу.

Безопасная проверка

Показания, соответствующие единице, определяют обрыв в катушке. А значения, отличающиеся от табличных, указывают на возможное короткое замыкание.

Совет! Замкнув щупы тестера между собой, можно получить показание собственной погрешности прибора. Это значение нужно прибавлять к табличным для более точных результатов.

Проверка под напряжением
В этом случае при снятом кожухе печи проверяются показания вторичных обмоток. Микроволновка должна быть включена в розетку, а нормальные показания должны соответствовать паспортным, которые приведены ниже в таблице.

Важно! Данная операция относится к разряду опасных, поэтому ее проведение без надобности нежелательно.

Для диагностики по этой методике потребуется мультиметр, способный измерять переменное напряжение в 2 000 вольт и более.

Обратный способ
Можно сделать проверку более безопасным способом. Если напряжение в 220 V подать на вторичную обмотку, то при проверке первичной прибор должен показать значение в пределах 24 вольт. Такой способ называется методом обратной трансформации, и его средний коэффициент равен 9,1. Можно использовать блок питания на 12 вольт, подключив его к первичной обмотке. И тогда на вторичной должны быть показания в 109 V.

Повышение температуры трансформатора при пассивном включении в сеть указывает на замыкание в катушках. Но если нагрев происходит только при работе излучателя, то причину надо искать в другом месте.

Меры предосторожности

Чтобы избежать опасности поражения электрическим током, необходимо соблюдать простые правила при диагностике и ремонте микроволновки.

Ни под каким предлогом не прикасаться к внутренностям прибора, находящимся под напряжением.
Касание высоковольтных частей возможно только при полном отключении устройства от сети и после разрядки конденсатора.
В наборе мультиметра присутствуют щупы-крокодилы, имеющие хорошую изоляцию. Все подключения необходимо проводить только при помощи таких приспособлений.

Никогда не следует забывать о накопленном напряжении в конденсаторе. Предусмотренный производителями резистор для разряда прибора может быть неисправным или вовсе отсутствовать. Если замкнуть выводы вакуумной лампы на корпус, можно обезопасить себя от удара электрическим током. Такие предосторожности помогут избежать травмы, а в некоторых случаях и летального исхода любителям ремонта своими руками.

Статистика показывает, что самый большой процент поломок из-за проблем с трансформатором встречается у брендов LG, Daewoo и Samsung. Однако есть предположение, что статистические данные столь велики из-за популярности этих марок, то есть — большего количества продаж по сравнению с другими брендами. Согласно мнению экспертов, причины неисправности трансформатора следует искать в частых перепадах напряжения в нашей бытовой сети.

Микроволновых печь — Диагностика и ремонт своими руками 4

Ремонт микроволновки своими руками, дело нехитрое, при условии если знаете где купить запчасти.

Микроволновая печь, вне зависимости от марки производителя, года выпуска — практически одинаковое. Соответственно запасные части взаимозаменямы. Главное правильно сделать диагностику поломки.

Приведенная таблица поможет в этом:

Устройство СВЧ печи:

Микроволновка состоит из довольно простых частей:

камера нагрева пищи
магнетрон
волновод
трансформатор
блок управления

Камера и магнетрон соединяются между собой при помощи волновода. Помимо этого также в печи установлен трансформатор и его обмотка. Принцип работы следующий: при включении микроволновой печи в сеть, напряжение поступает на первичную обмотку трансформатора. Вместе с этим энергия также подводится к вторичной обмотке, отвечающей за нагревание катода. Обе обмотки очень хорошо изолированы. В микроволновой печи обычно все соединено последовательно. Начнем с цепи питания магнетрона. После снятия крышки, обратите внимание на трансформатор, рядом большой конденсатор и диод. Это схема формирования высокого напряжения для питания магнетрона. Ни в коем случае не суйте туда руки или отвертку. Мы полагаем, что конденсатор потихоньку разрядится, и если вилка извлечена из розетки, то удар током маловероятен.

Как это все работает:

Принципиальная электрическая схема СВЧ печи

типовая электрическая схема СВЧ печи

На первичную обмотку трансформатора поступает напряжение 220 В. Обычно она расположена снизу и намотана медным проводом, который может показаться оголенным. На самом деле он покрыт прозрачной изоляцией. Катушка эта расположена под вторичными обмотками. Вторичных обмоток две. Одна из них в буквальном смысле представляет собой несколько витков обычного провода, который не очень аккуратно намотан рядом с первичной. Это подогрев катода. Здесь 6,3 В переменного напряжения, которые помогают электронам покинуть поверхность. А вот выше в хорошей, добротной изоляции располагается высоковольтная обмотка. Здесь примерно 2 кВ, которые идут на выход. На выходе стоит конденсатор, который зашунтирован диодом. Получается, что отрицательная полуволна проходит на катод, а положительная заряжает емкость. На следующем полупериоде электрод уже окажется под удвоенным напряжением: снимаемым с трансформатора и разрядом конденсатора. В результате получается что-то порядка 4 кВ. Этого хватает, чтобы начать генерацию.

Поиск поломки

Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:

Целостность сетевого шнура
Положение дверцы и систему ее закрытия
Состояние сетевого предохранителя и термореле

В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура. Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке. Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство. Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто. Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.

Разборка микроволновой печи самостоятельно

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

Предохранители
Конденсатор
Диод
Трансформатор
Магнетрон

Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее. Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене. Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене. Важно соблюдать технику безопасности, ведь этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного трансформатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше. Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой. Далее проводится проверка обмоток трансформатора.

Как проверить трансформатор микроволновки:

Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом. Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне. Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

Разрушение колпачка на магнетроне

Нередки случаи поломки, связанные с разрушением колпачка на магнетроне. Тонкий алюминиевый корпус попросту не выдерживает нагрузок и разрушается под действием СВЧ волн. Такая проблема часто встречается в старых устройствах, возраст которых превышает несколько лет. Явными симптомами в таком случае является шум и искры в процессе работы устройства.Для проверки достаточно снять трансформатор, ведь колпачок расположен по направлению к пищевой камере. Если колпачок разрушен, то есть 2 варианта:

Замена колпачка
Переворот колпачка

Первый вариант приоритетен, достаточно заказать замену или отдать магнетрон на ремонт. Второй вариант считается временной альтернативой, позволяющей продлить жизнь устройства на неопределенный срок. Достаточно лишь прокрутить колпачок на 180 градусов вокруг оси, ведь нагрузка приходится лишь на одну половину.

Ремонт неисправностей микроволновки самостоятельно

Если проблема заключается в поломке одного из составляющих элементов печи, то наиболее простое и верное решение – его замена. Суть в том, что большинство деталей этого устройства не подлежит ремонту, а лишь полной замене на новую. Особенно это относится к предохранителям, диодам и конденсаторам — главным причинам выхода устройства из строя. Замена деталей осуществляется в несколько шагов:

Микроволновка отключается от сети.
Происходит разрядка трансформатора (5 минут).
От дефектной детали отсоединяются клеммы, ее извлекают.
Подключается работоспособная деталь на то же место.

При замене детали нужно учитывать два важных фактора. Первый из них — соответствие схеме. Важно помнить, что каждая деталь имеет свои характеристики, подобранные для работоспособности всей электрической схемы. Если после замены этот нюанс не учтен, то это приводит к новым поломкам. Это особенно касается трансформатора и конденсатора. Второй важный фактор — подключение детали. Необходимо правильно подключить замену, сохранив прежнее расположение клемм. Если подсоединить устройство в обратном порядке, то это может вывести его из строя, а также несколько других деталей в системе. Это позволит восстановить свою микроволновую печь в большинстве случаев. Если же поломка связана с электронной частью устройства, то стоит обратиться к профессионалам. Это обеспечит качественный ремонт и продлит работу устройства на долгий срок.

Как проверить трансформатор микроволновки на исправность

Иногда при работе СВЧ печи раздаётся излишний шум, разогревается корпус и из него доносится запах гари. В этом случае высока вероятность того, что возникли определённые проблемы с преобразователем напряжения. И чтобы в этом убедится необходимо выявить его исправность.

Как проверить трансформатор СВЧ печки на исправность

Исправность преобразователя проверяют путём определения вольтажа на обмотках. Но с деталями, в которых присутствует большой вольтаж, этот метод недопустим. Всё дело в том, что на вторичной катушке вольтаж достигает опасных 2 кВ. Именно поэтому производители этой техники советуют проверять целостность преобразователя путём замера сопротивления дросселя.

Его целостность можно определить и другим способом. Суть заключается в том, что проверяют ток на холостом ходу. Для этого отключают провода, которые подходят к устройству, и извлекают его из корпуса. Параллельно с этим на первую катушку устанавливают амперметр. Через него подают питание.

Важно! Если преобразователь исправлен, на индикаторе тестера будут высвечиваться следующие данные, на работающей детали ток в холостом режиме будет находиться в диапазоне от 0,3 до 0,5 А. Если, цифры будут выше, то, скорее всего, трансформатор неисправен.

Проверить трансформатор самостоятельно

Выявить его работоспособность можно двумя способами – безопасным и под напряжением. Об этом ниже.

Безопасная диагностика: как проверить трансформатор микроволновки мультиметром

Безопасное исследование выполняют с помощью тестера (мультиметра). Суть исследования – это поиск каких-либо неполадок. Последовательность действий выглядит следующим образом:

Прибор настраивают для проведения измерения, установив необходимые пределы измерений.
После этого проверяют сопротивление катушек – первичной и вторичной.

Важно! Перед проведением замеров преобразователь должен быть извлечён из корпуса.

Если на панели тестера появляется цифра «1», произошёл разрыв. При наличии замкнутой цепи на первой катушке на индикаторе должно быть значение порядка 4 – 4,5 Ом, на накальной катушке 3,5–8 Ом, на высоковольтной 140–350 Ом. Мультиметр настраивают на диапазон измерений в пределах 200 Ом. При проведении замеров, результаты не должны выходить за показанные пределы.

Важно! Если измерения вышли за указанные пределы, то, скорее всего, произошло замыкание между витками обмотки.

Целесообразно учитывать погрешность измерительного прибора. Для того чтобы проверить состояние устройства, нет нужды отдавать печь в сервисный центр. Если у пользователя имеются знания основ электротехники, то он сможет протестировать параметры напряжения.

Проверка под напряжением

Если проведена проверка замыкания, но изделие всё равно не работает в штатном режиме, то имеет смысл определить состояние вторичного дросселя.

Внимание! Это опасный процесс, и, выполняя работу, необходимо соблюдать меры безопасности.

Алгоритм проверки устройства под током выглядит следующим образом:

На изделие подают 220 В.
Используя прибор, который позволяет проводить работы от 2 кВ, проверяют напряжение на выходах обмоток.

Вольтаж на накальной катушке должен лежать в пределах 3 кВ, на высоковольтной – 2 кВ.

Обратная проверка

Такой способ проверки трансформатора, наверное, самый простой. На вторичную обмотку подают 220 В, с первичной будет снято 24 В. В том случае, если на первичную обмотку подать 12 В, то на вторичной потенциал достигнет 109 В.

Если в холостом режиме работы происходит нагрев устройства, то, скорее всего, произошло замыкание между витками обмотки. Если оно греется во время работы, а при отключении он перестаёт нагреваться, то необходимо искать неполадки дальше.

Меры предосторожности во время проверки трансформатора микроволновки на работоспособность

При выполнении замеров можно получить удар током. Причём его последствия непредсказуемы. Соблюдая простые правила можно избежать подобной неприятности:

При определении данных на работающей печи недопустимо касаться деталей, установленных в печи.
Для проведения измерений на тестере установите так называемые зажимы – крокодилы и подключайтесь к цепям с их помощью.

Если возникает необходимость прикосновения к деталям, проделайте следующие манипуляции, которые позволят избежать удара от конденсатора:

отключите изделие из сети;
перемкните выводы магнетрона на корпус печи.

В штатной схеме СВЧ – печи предусмотрено наличие резистора, который принимает на себя разряд ёмкости, но и он не может полностью исключить опасность поражения током. Резистор может перегореть. В этом случае удар тока может привести к летальному исходу. Будьте осторожны!

Как отремонтировать СВЧ-печь
своими руками

Микроволновая печь (СВЧ-печь) – это бытовой электроприбор, предназначенный для быстрого размораживания, подогрева или приготовления водосодержащей пищи с помощью высокочастотного электромагнитного излучения частотой 2,45 ГГц.

В быту микроволновки начали применяться в 1962 году благодаря освоению серийного производства японской фирмой Sharp.

Отличительной особенностью работы СВЧ-печи является разогрев пищи по всему объему на глубину до 2,5 сантиметров со средней скоростью 0,5°C в секунду.

Электрическая схема, устройство и принцип работы
микроволновой печи

С розетки бытовой электропроводки питающее напряжение через вилку и шнур подается непосредственно на плату фильтра. Традиционного выключателя в СВЧ-печке нет.

Фильтр служит для подавления высокочастотных радиопомех, излучающих схемой печки, и на нем установлен в колодке трубчатый предохранитель F1 на ток от 8 до 12 А. Предохранитель перегорает, если в схеме произойдет короткое замыкание.

Далее питающее напряжение подается на два концевых выключателя SWA и SWB, блокирующих подачу напряжения на магнетрон и другие элементы схемы для исключения возможности включения печки при открытой дверце. Эта мера безопасности принята для исключения облучения человека СВЧ-волной.

Концевой выключатель SWC предназначен для соединения питающих проводов накоротко, в случае, если контакты выключателей SWA и SWB замкнутся при открытой дверце. При этом перегорит предохранитель F1, и схема печки будет обесточена. Считаю, что эта мера излишняя, так как такой случай на практике невероятен и только снижает надежность работы печки.

Термопредохранитель FU срабатывает при нагреве магнетрона до температуры выше допустимой, обычно 80°С. Температура срабатывания термопредохранителя всегда указывается на его корпусе. В нормальном состоянии сопротивление между его выводами должно быть равно нулю, а при срабатывании – бесконечности.

Если концевые выключатели замкнуты, то питающее напряжение подается на схему управления, которая при включении режима нагрева продуктов подает напряжение на вентилятор охлаждения магнетрона, двигатель вращения тарелки, лампу освещения камеры печки и силовой трансформатор питания магнетрона.

Трансформатор имеет две вторичные обмотки. Одна для разогрева нити накала магнетрона напряжением 3,15 В с током нагрузки до 10 А. Вторая обмотка высоковольтная, выдающая напряжение около 2000 В. С помощью высоковольтного конденсатора C и диода D происходит выпрямление и умножение напряжения до 4000 В, необходимое для работы магнетрона. Предохранитель F2 служит для защиты трансформатора при пробое диода, конденсатора или магнетрона.

В последнее время появились СВЧ-печи в которых вместо силового трансформатора, диода и конденсатора установлен электронный инвертор, позволяющий плавно управлять мощностью магнетрона, что уменьшает вес печки, равномерность нагрева продуктов, но дороже.

Как видите, электрическая схема СВЧ-печи совсем не сложная и, представляя принцип ее работы можно самостоятельно найти и устранить неисправность в домашних условиях, имея под руками только мультиметр.

Если снять крышку СВЧ-печки, то откроется картина, показанная на фотографии. Все модели печек сконструированы одинаково, и блоки размещены на одинаковых местах корпуса. Старые модели печек отличаются только блоком управления. В современных микроволновках электромеханический таймер заменен микропроцессорным электронным блоком, а силовой трансформатор электронным (инвертором).

Поиск неисправности в СВЧ-печи

Если в СВЧ-печи имеется цифровой дисплей, на котором появился код ошибки в виде буквы Е с числом, то нужно в инструкции по эксплуатации печи найти, какую неисправность означает этот код. Возможно, выполнив указание инструкции, Вам не придется заниматься серьезным ремонтом.

Внимание! При ремонте СВЧ-печи, следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Не забывайте вынимать вилку из розетки и при проверке разряжать высоковольтный конденсатор!

Перед началом самостоятельного ремонта СВЧ-печи нужно вынуть вилку из розетки, вывернуть несколько саморезов, фиксирующих крышку и снять ее, сдвинув в сторону задней стенки печки.

Далее внимательно осматриваются все детали и узлы на наличие механических или тепловых повреждений в виде потемнений. Проверяется плотность посадки накидных клемм. Если визуальных дефектов не обнаружено, то по инструкции в таблице, производится поиск и устранение неисправности.

Проверка высоковольтного трансформатора СВЧ печи

Если микроволновая печь сильно гудит, издает сладковатый запах горелой обмотки, не греет. Все эти признаки говорят о том что возможно неисправен высоковольтный (повышающий) трансформатор.
В таком случае его необходимо проверить и при необходимости провести ремонт микроволновки.

В этой статье мы произведем диагностику высоковольтного трансформатора микроволновой печи а также рассмотрим причины выхода из строя этого компонента.

Внимание!
Микроволновая печь способна поразить вас электрическим током
(напряжение до 5 киловольт) даже если она отключена от сети

Мы настоятельно рекомендуем обращаться за помощью к специалистам если вы не уверены в своих знаниях относительно мер техники безопасности при работе с электроприборами.

Трансформаторы в микроволновых печах могут отличатся: конфигурацией крепления к шасси, размерами, мощностью, классом, напряжением на выходе и сопротивлением обмоток.

Выходу из строя этого компонента могут способствовать скачки напряжения сети 220В, большая нагрузка, короткое замыкание проходного конденсатора магнетрона, брак производства.

Схема высоковольтного трансформатора СВЧ печи

Итак приступим.

Берем микроволновую печь с подозрением на неисправность трансформатора (печь сильно гудит, дымит, не нагревает продукты).

Откручиваем винты, снимаем кожух.

Обнаруживаем высоковольтный трансформатор.

Важно помнить что высоковольтный конденсатор в СВЧ печке может держать около 4000 Вольт на протяжении нескольких минут, а если в нем оборван резистор на 10 Мом, (который служит для разрядки) то опасный заряд может держаться на протяжении довольно длительного времени. По этому перед началом проверки конденсатор желательно разрядить, например отверткой на корпус либо замкнув контакты между собой пассатижами.

Добрались до трансформатора, будем проверять, для этого нам понадобится мультиметр и пассатижи.

Итак, проверяем первичную обмотку.
Аккуратно снимаем клеммы с выводов первичной обмотки трансформатора.

Ставим предел измерений на мультиметре 200 Ом.

Производим измерения.
Сопротивление обмотки как правило варьируется от 2 Ом до 4.5 Ом (зависит от класса трансформатора и от сечения провода обмотки). Если меньше двух или больше четырех с половиной Ом скорее всего проблема в первичной обмотке. Также при измерениях не стоит забывать про погрешность мультиметра. Для того чтобы узнать погрешность замкните щупы мультиметра на несколько секунд на пределе 200 Ом.

В нашем случае с первичной обмоткой все в порядке.

Переходим к следующей фазе измерений.
Меряем вторичную обмотку, предел прибора 2 кОм

Снимаем клеммы с одного вывода вторичной обмотки, вторым выводом является корпус трансформатора (так как корпус соединен болтами с шасси микроволновки, то можно звонить на корпус печи). Сопротивление вторичной обмотки может варьироваться от 140 Ом до 350 Ом (опять таки как говорилось ранее это зависит от класса и сечения обмотки) если показания превышают 350 Ом или же менее 140 Ом это говорит о том что скорее всего присутствует межвитковое замыкание вторичной обмотки.

Теперь проверим накальную обмотку, предел измерений 200 Ом.
Отсоединяем клеммы от магнетрона, и замеряем прибором выводы. Сопротивление накальной обмотки колеблется от 3.5 до 8 Ом.

Бывает так что прибор показывает сопротивление всех обмоток в пределах нормы а трансформатор все равно работает плохо, это происходит в том случае когда обмотка подгорела лишь слегка и проявляет себя только при нагрузке, в таком случае лучше всего подкинуть заведомо исправный высоковольтный трансформатор.

Также следует проверить поступает ли на трансформатор 220 вольт.
Для этого необходимо подсоединить мультиметр к клеммам которые подходят на первичную обмотку высоковольтного трансформатора включить микроволновку в сеть 220В и запустить программу подогрева микроволнами.

Удачи в ремонте!

Если вы не уверенны в своих познаниях в области электротехники, можете обратиться к нам чтобы вызвать мастера по ремонту микроволновок в Киеве. Приемлемые цены и качество гарантируем.
