Голосовое управление освещением от BeSmart

Включать и выключать свет, просто отдавая ему указания голосом… Мечта, сбыться которой не представляется возможным? Вовсе нет! Это вполне доступная реальность, которую позволяет использовать в быту система «Умный дом». Такая возможность появилась у пользователей умного дома уже давно.





Однако сегодня гораздо более распространенным и удобным считается управление светом при помощи сценариев, которые работают более точно, чем голосовое управление. Но если Вам интересно узнать, что же представляла собой голосовая система управления – мы расскажем об этом чуть подробнее.



Разновидности систем и их особенности



Итак, обо всем последовательно и подробно. Первый вид интеллектуального голосового управления светом – диммеры. Их принцип работы довольно прост и понятен. Действуют они так же, как и переключатель на реле, но проводимость электрического тока регулируют при помощи звуковых сигналов.

К примеру, настроить такое оборудование можно на увеличение звуковой интенсивности.

Но у подобного рода голосового переключателя есть вполне очевидный недостаток: реагировать он может не только на повышение громкости Вашего голоса, а и на другие посторонние шумы, которые достигают тональности, на которую он запрограммирован. Однако умный производитель подобного вида систем нашел выход из ситуации, предложив вариант тонального реагирования.



Процесс настройки



  • Первым делом, Вам необходимо предоставить умному свету образец звука, на который он должен реагировать.
  • Второе, что предстоит при настройке системы, присвоить звуковой сигнал определенному действию.

Конечно, процесс настройки подобного управления освещением довольно специфичен, однако это компенсируется его функциональностью, а также возможностью монтажа. Подобного рода оборудование можно, как вовсе скрыть от посторонних глаз, так и выполнить в виде обычного переключателя.



Вариант для настенных приборов освещения



Более простое устройство для голосового переключения, но при этом и менее функциональное – вариант светового переключателя, типа адаптера. В приборе установлен небольшой микрофон, реагирующий на звуковые сигналы и их интенсивность.

Но этот простой и вполне бюджетный вариант для голосового управления освещением ограничен с точки зрения функциональности тем, что применим только для светового оборудования, привязанного к розетке. То есть, с его помощью невозможно управлять лампами и люстрами, которые установлены на потолке.

Но зато для спален и детских комнат, в которых установлены торшеры и прикроватные светильники, например, для чтения, такого рода система – вполне применима и удобна.





Возвращаясь к инновациям



Как видим, голосовые переключатели помимо достоинств обладают еще и рядом недостатков, поэтому гораздо рациональнее и грамотнее в системе переключения света для умного дома использовать сценарии, сформулированные под Ваши потребности, и функционирующие практически безошибочно.


К списку статей

Говорящий выключатель освещения с голосовым управлением

Выключатель «Жако» — первый в мире говорящий выключатель с множеством функций, полностью управляемый голосом без предварительной записи образцов голоса! Выключатель имеет 22 функции, среди которых можно отметить говорящие часы, интеллектуальный говорящий будильник, таймер и sleep-таймер, дистанционное управление при помощи пульта, удобное сенсорное управление, специальные режимы: «Няня», «Диско», «Лечение храпа», а также многое другое. Разработка устройства выполнена на микроконтроллере Microchip PIC18F2320. Описание этого проекта опубликовано в журнале «Радиолюбитель» N7 и N8 за 2005 год. В компании «Разработка ПРО» проводится на заказ разработка электроники для устройств бытовой техники и домашних систем охраны и контроля, включая системы «умный дом».

Внимание! Купить голосовые выключатели «Жако» в настоящее время нельзя, они не производятся и не продаются!

Разработка электронных устройств и систем с голосовым управлением всего на одном недорогом микроконтроллере, программно реализующем сразу все функции — миф или реальность? Сколько функций у Вашего выключателя? Только одна — включение света? У выключателя «Жако» 22 функции! Для использования всех этих функций не обязательно читать инструкцию — говорящий выключатель сам предложит вам выбрать нужное действие.

Основные функции и особенности электронного выключателя «Жако»

  • Полное управление голосом во всех режимах работы без записи образцов.

  • Удобное голосовое меню для доступа ко всем функциям.

  • Говорящие часы с резервным питанием, не требующие замены батарейки.

  • Интеллектуальный говорящий будильник.

  • Интеллектуальный говорящий таймер.

  • Программируемое включение и выключение света утром и вечером.

  • Создание дополнительного эффекта Вашего присутствия в квартире.

  • Sleep-таймер для выключения света через заданное время.

  • Режим Диско для светомузыкального оформления вечеринок.

  • Режим Няня для большей заботы о Вашем малыше.

  • Режим Лечение храпа позволяет всем спать спокойнее.

  • Режим Тренировка превращает выключатель в настоящего попугая «Жако», повторяющего за Вами слова Ваших команд.

  • Дистанционное управление светом с помощью Вашего пульта от аудио-видео-аппаратуры одной кнопкой, выбранной Вами, с запоминанием ее кода.

  • Расширенное управление — дистанционное управление всеми функциями выключателя с помощью Вашего пульта.

  • Ручное управление посредством бесконтактного емкостного сенсора.

  • Продление срока службы ламп (плавное включение света).

  • Плавная регулировка яркости горения ламп.

  • Автоматическое выключение света через 24 часа после включения.

  • Голосовые подтверждения выполненных команд.

  • Сохранение Ваших настроек и установок в энергонезависимой памяти.

  • Возможность сброса всех настроек одной командой (перезапуск программы).

  • Световая индикация режимов работы — красный LED-индикатор.

  • Компактный корпус фирмы Gainta из высококачественного ABS-пластика.

Многофункциональный выключатель освещения с голосовым управлением (далее выключатель) предназначен для установки на место стандартного выключателя для скрытой проводки, не требует изменения размеров установочной ниши в стене, крепится также как обычный выключатель для скрытой проводки, рассчитан на напряжение 220В и может управлять лампами суммарной мощностью до 600Вт.

Корпус выключателя имеет габаритные размеры 135х70х24мм. На передней панели выключателя расположены: индикатор красного цвета, микрофон, громкоговоритель, окно приемника сигнала от пульта дистанционного управления и емкостный сенсор для ручного управления светом.

Индикатор красного цвета, расположенный на передней панели выключателя, может отображать четыре режима работы выключателя:

  • Индикатор горит постоянно, когда свет выключен.

  • Индикатор погашен, когда свет включен.

  • Индикатор редко мигает. Если в помещении есть шум, который может помешать выключателю распознавать голосовые команды, индикатор мигает независимо от того включен или выключен свет. После устранения шума индикатор перестанет мигать по истечении пяти секунд, и тогда выключатель будет готов к приему голосовых команд.

  • Индикатор часто мигает. Во время диалога с Вами, при ожидании ответа от Вас, индикатор выключателя начинает часто мигать, показывая, что выключатель Вас внимательно слушает и готов к приему команды.

Управление голосовым выключателем «Жако»

Управление светом при помощи поднесения руки к емкостному сенсору. Данная функция позволяет включать свет на установленную ранее яркость горения ламп, выключать его или устанавливать новую яркость горения ламп. Для включения или выключения света достаточно кратковременного касания руки к сенсору, а для выбора новой яркости горения ламп следует удерживать руку на сенсоре. В результате выключатель установит минимальную яркость горения ламп и начнет плавно повышать ее. При достижении нужной яркости следует снять руку с сенсора. Выключатель запомнит этот уровень яркости, и всегда будет включать свет на выбранную Вами яркость, пока Вы не выберете другую.

Управление светом при помощи выбранной кнопки любого пульта дистанционного управления. Вы можете управлять выключателем, используя практически любой имеющийся у Вас в наличии пульт дистанционного управления. Например, пульт от Вашего телевизора. Сначала необходимо обучить выключатель реагировать на выбранную Вами кнопку пульта. Для этого коснитесь рукой сенсора и удерживайте руку на нем до достижения максимальной яркости и еще десять секунд до получения звукового сигнала, свидетельствующего о входе выключателя в режим обучения. Затем, направив пульт на выключатель, нажмите и немного подержите (до получения звукового сигнала от выключателя) выбранную Вами кнопку на пульте. Отпустите кнопку пульта. Обучение закончено. Теперь Вы можете управлять выключателем с пульта.

Управление с пульта может осуществляться двумя способами. Вы можете выбрать, какой из них удобнее для Вас. При помощи пульта выключателем можно управлять точно так же, как Вы управляете выключателем рукой при помощи сенсора, или подобно тому, как Вы это делаете голосом, только вместо команды «Да» Вы будете нажимать кнопку пульта (расширенный режим управления). В последнем случае первое нажатие выбранной Вами кнопки сразу открывает голосовое меню выключателя. Этот способ интересен тем, что позволяет управлять всеми функциями выключателя с пульта дистанционного управления. Включить или выключить расширенный режим управления можно только обратившись к выключателю голосом и выбрав голосом пункт «Включить (выключить) расширенное управление с пульта» в голосовом меню (см. ниже). После выключения расширенного режима будет использоваться простой режим управления, позволяющий включать или выключать свет и выбирать яркость горения ламп.

Выключатель может распознавать и запоминать коды подавляющего большинства пультов, включая даже коды с изменяемыми битами (например, код в стандарте RC-5), однако изредка некоторые производители выпускают пульты дистанционного управления, не позволяющие считывание и запоминание кода нажатия кнопок. В этом случае выключатель, когда Вы обучаете его реагировать на выбранную Вами кнопку, анализируя полученные от пульта данные, автоматически примет решение о невозможности запоминания кода кнопки такого пульта, выдаст специальный длинный прерывистый звуковой сигнал и включит альтернативный режим управления с пульта. Альтернативный режим отличается от обычного тем, что выключатель будет реагировать на нажатие любой кнопки любого пульта. В этом случае для управления выключателем необходимо кратковременно нажать и отпустить любую кнопку на пульте. Выключатель ответит длинным звуковым сигналом. Во время звукового сигнала необходимо снова нажать кнопку на пульте и сразу же отпустить, если Вы хотите включить или выключить свет. При работе с таким пультом доступен только самый простой режим управления (включение или выключение света). Расширенный режим управления в этом случае автоматически выключается и в голосовом меню пропускается пункт «Включить (выключить) расширенное управление с пульта». Если вдруг используемый Вами пульт оказался из этой серии пультов, запоминание кода которых невозможно, то целесообразно использовать какой-нибудь другой пульт для управления выключателем. Обычно, исходя из технических характеристик, оптимальным является использование пультов от телевизоров. Тестирование всех существующих кодов пультов (от разных производителей) проводилось с использованием универсального программируемого пульта Philips SBC RU880/00. Для управления выключателем можно также использовать практически любой универсальный пульт, выбрав на нем, например, код управления телевизором фирмы Sony.

Управление голосом без предварительной записи образцов голоса

Вы можете управлять выключателем, отдавая ему голосовые команды. Никакой специальной настройки на голос конкретного человека не требуется. Всего используется четыре команды: «Выключатель, открыть меню», «Да», «В начало», «Не мешай».

Команды должны произноситься спокойным голосом с расстояния от 1 до 5 метров. Не следует кричать или слишком тихо произносить команды. Если Вы находитесь сбоку (по отношению к выключателю) на максимальной дальности, то Вам придется произносить команды значительно громче. Команды следует произносить самым обычным голосом, разборчиво и достаточно внятно выговаривая все слова. Как иногда Ваш собеседник не может понять сказанное Вами и просит повторить, так и выключатель в том редком случае, если полученную команду ему не удается распознать, попросит Вас: «Пожалуйста, повторите». В таком случае надо просто повторить команду. Возможно, она не была распознана из-за каких-либо посторонних шумов в комнате, не совсем верного произношения, слишком большого или слишком малого расстояния до выключателя. При постоянных шумах в помещении пользуйтесь (для управления выключателем) пультом дистанционного управления (расширенный режим, как уже упоминалось выше, позволяет управлять всеми функциями). Если голосовое управление у Вас вызывает какие-либо трудности, то специально для этого случая в выключателе предусмотрен «Режим тренировки», который позволит Вам потренироваться в управлении выключателем.

Команда «Выключатель, открыть меню» служит для открытия голосового меню выключателя. Внимание! Произносить ее можно только тогда, когда красный индикатор на выключателе НЕ МИГАЕТ. В противном случае любые команды игнорируются. Индикатор мигает, когда в помещении есть шум, который может помешать выключателю распознавать голосовые команды. Через пять секунд после прекращения шума индикатор перестанет мигать и можно будет произнести команду «Выключатель, открыть меню». Фразу «Выключатель, открыть меню» необходимо произносить, не разделяя слова затянутыми паузами, то есть точно так же, как Вы это произносите при обычном разговоре с человеком. После этого выключатель произнесет: «Жако хороший». Вы должны сразу ответить «Да», если хотите открыть меню (ответ должен поступить в течение 2-х секунд), или промолчать, если открывать меню не надо. При ожидании ответа от Вас индикатор выключателя начинает часто (быстро) мигать, показывая, что выключатель Вас внимательно слушает и готов к приему команды.

Если не требуется открытия меню, то можно после фразы выключателя «Жако хороший» произнести команду «Не мешай». В этом случае время паузы до приема команды после прекращения шума увеличится до 15-ти секунд. Этот режим можно использовать, когда изредка фразы Вашего разговора, похожие на команду «Выключатель, открыть меню», вызывают предложение выключателя открыть меню — выключатель произносит: «Жако» хороший»; что является нормой для поведения как попугая «Жако», так и выключателя «Жако», а Вам, напротив, хотелось бы соблюдения тишины при Вашем разговоре. Последующее открытие голосового меню командой «Да» восстановит прежнее значение паузы — 5 секунд.

Команда «Да» позволяет Вам выбрать нужный пункт меню и заставляет выключатель выполнить соответствующее действие. Например, ответив «Да» после предложения выключателя «Включить свет», Вы тем самым отдадите команду на включение света. Если Вы промолчите, то выключатель перейдет к следующему пункту меню. Таким образом, молчание выражает Ваш отказ от выполнения предложенного выключателем действия.

Команда «В начало» может использоваться в любом месте меню для безусловного перехода в начало меню. После ее произнесения выключатель скажет: «Жако хороший». Вы должны сразу ответить «Да», если хотите оставить меню открытым, или промолчать, если открывать меню не надо (то есть, если Вы хотите закрыть меню). В последнем случае также можно произнести команду «Не мешай». Таким образом, команду «В начало» можно использовать не только для перехода в начало из любого пункта меню, но и для закрытия меню в любой момент.

Режим Таймер

Таймер использует обратный отсчет времени. По истечении установленной выдержки времени раздается звуковой сигнал (см. Срабатывание Будильника и Таймера). Режим очень удобен, когда надо поспать часок-другой, а высчитывать, на какое время надо поставить будильник, совсем нет желания. Максимальное значение времени выдержки таймера 23 часа 59 минут. В случае необходимости выключения таймера до истечения установленной выдержки, Вы можете это сделать в том же пункте меню, где включали таймер. Только теперь Вам будет предложено не включить, а выключить таймер. Точность срабатывания таймера ±1мин.

Срабатывание Будильника и Таймера

При срабатывании будильника или таймера раздается мелодичный сигнал, выключатель произносит текущее время и предложение о выключении сигнала — «Выключить». Если Вы промолчите, то эта последовательность повторится 5 раз. Если же Вы ответите «Да», то сигнал будет выключен. Будильник завтра прозвонит снова, если его не выключить через голосовое меню в соответствующем пункте, а таймер выключается автоматически после своего срабатывания. После выключения сигнала будильника или таймера командой «Да», автоматически поступит предложение об открытии меню — «Жако хороший», чтобы Вы могли открыть меню командой «Да». После этого, например, Вы можете включить свет, ответив «Да» на предложение «Включить свет», или можете выбрать пункт «Установить яркость», чтобы включить свет на небольшую яркость, более приятную для глаз после пробуждения. Сигнал будильника или таймера также будет выключен, если вы произнесете что-либо отличное от «Да», например, команду «Не мешай», но в этом случае не поступит предложения об открытии меню.

Режим Sleep-таймер

Sleep-таймер использует обратный отсчет времени для выключения света. Может использоваться для детей, которые не любят засыпать в темноте, или в паре со sleep-таймером телевизора, установленным на такое же время, как и sleep-таймер выключателя (в этом случае свет и телевизор выключаются вместе). Теперь свет в Вашей комнате не останется включенным до утра. Максимальное значение времени выдержки Sleep-таймера 23 часа 59 минут. В случае необходимости выключения sleep-таймера до истечения установленной выдержки, Вы можете это сделать в том же пункте меню, где включали sleep-таймер. Только теперь Вам будет предложено не включить, а выключить sleep-таймер. Точность срабатывания sleep-таймера ±1мин.

Режимы Авто и Охрана

Режим Авто позволяет задать два отрезка времени в сутки, в течение которых свет будет автоматически включен. Если свет нужно включать только один раз в сутки, то «Время 2» для включения и выключения света следует установить в нулевое значение (см. описание голосового меню. Режим Авто может использоваться для автоматического управления освещением квартиры в утренние и вечерние часы. Режим Охрана — это расширение режима Авто, позволяющее создать эффект Вашего присутствия в квартире в то время, когда вы находитесь в отпуске. Режим Охрана использует установки времени из режима Авто, но время включения и выключения света становится нестабильным со случайными задержками от 0 до 15 минут на включение и выключение света, что имитирует реальное включение света раньше или позже проснувшимся, вернувшимся с работы или укладывающимся спать человеком.

Режим «Диско»

При прослушивании музыки режим «Диско» создает световые эффекты, зависящие от спектра частот и громкости музыкального сигнала. Гости, приглашенные Вами на Ваш День Рождения, на Новый Год или еще на какой-либо праздник, будут в полном восторге.

Режим «Няня»

Включать режим следует до того, как Вы уложите ребенка спать. Выключатель сразу включит свет на 30% яркости. Вы можете сколько угодно долго укладывать ребенка спать или рассказывать ему сказки. Выходя из детской комнаты, выключите свет, используя ручное управление или пульт. Через пять секунд, если больше не будет шума, выключатель активирует режим «Няня». В этом режиме, услышав детский плач или какой-либо другой достаточно громкий звук, выключатель автоматически включит свет на 30% яркости. Ваш маленький ребенок сразу почувствует дополнительную заботу о нем.

Режим Лечение храпа

Этот режим позволяет заставить храпящего человека не мешать окружающим. Выключатель, услышав звуки храпа или какой-либо другой звук, дает специальный звуковой сигнал, недостаточный для пробуждения человека, но достаточный для того, чтобы он в полусне перевернулся на бок и перестал храпеть. Обычно роль такого прибора выполняет, как известно, локоть жены храпящего мужа, но теперь эту обязанность можно возложить на «Жако». Если после подачи сигнала человек не перестал храпеть, то выключатель больше не станет подавать сигнал, чтобы не мешать нормально спящим людям. Если же человек перестал храпеть хотя бы на 5 секунд, то выключатель снова подаст сигнал, услышав звук храпа.

Голосовое меню выключателя

Ваш ответ «Да», произнесенный после фразы выключателя «Жако» хороший», откроет голосовое меню, полное описание которого приводится в инструкции на выключатель. В любом месте голосового меню Вы можете дать выключателю команду «В начало». Голосовое меню в этом случае остается открытым, но выключатель опять начнет произносить все пункты голосового меню, начиная с фразы «Жако хороший» (на эту фразу надо ответить «Да», иначе меню будет закрыто). После выполнения какой-либо функции (например, включения или выключения света) выключатель предлагает закрыть меню. Для продолжения диалога с выключателем следует произнести команду «В начало». Молчание или команда «Не мешай» приведут к закрытию меню.

Особенности голосового выключателя «Жако»

Выключатель имеет встроенную литиевую батарейку, рассчитанную на весь срок службы выключателя (она не требует замены), которая позволяет ему продолжать отсчет времени даже тогда, когда у Вас в доме выключили свет. То есть утром, не смотря на ночное выключение электроэнергии, будильник выключателя прозвонит точно в положенное время. Если электроэнергии не было более 18-ти часов, то установки времени и будильника будут принудительно сброшены.

Выключатель запоминает установленную яркость. Если свет выключить, а затем, спустя любое время, включить, то яркость будет именно такой, которую Вы установили прежде. Вы можете использовать люстру, в которой установлено много мощных ламп для получения более мягкого и в тоже время равномерного освещения. Если же выбрать минимальную яркость горения ламп, то люстра фактически превращается в ночник.

Через 24 часа после включения света или изменения яркости горения ламп, свет будет автоматически погашен. Это нужно для того, чтобы Вы случайно не оставили его гореть (по забывчивости) на неделю и более, отправившись в загородный дом или в отпуск.

Выключатель защищает Ваши лампы, продлевая срок их службы. Этот эффект достигается плавным включением ламп. Как известно, в момент включения лампы через ее нить накала проходит ток, примерно в десять раз больший по сравнению с номинальным током лампы. То есть, в начальный момент времени на лампе с номинальной мощностью 100 Ватт выделяется мощность до 1000 Ватт. Именно поэтому лампы и перегорают в момент включения. Таким образом, приятное для глаз плавное включение ламп позволяет еще и продлить срок их службы, что позволит гораздо реже менять лампы.

Выключатель не имеет движущихся в процессе работы механических частей, которые, как известно, приводили бы к снижению надежности. Ручное управление светом осуществляется посредством емкостного сенсора, который реагирует на поднесение руки. Выключатель не имеет коммутируемых электрических контактов, которые могли бы обгорать, искрить и создавать радиопомехи. В нем использованы только лучшие электронные компоненты ведущих мировых производителей, позволившие создать для Вас этот умный и совершенный выключатель, который очень любит пообщаться с Вами.

Монтаж выключателя

Как уже упоминалось, выключатель полностью подходит для установки на место стандартного выключателя для скрытой проводки, не требует изменения размеров установочной ниши в стене и крепится также как обычный выключатель для скрытой проводки. Единственное отличие состоит в том, что этому выключателю требуется нулевой провод, но это совсем не сложно ему предоставить. Как это сделать? Есть два способа. Вы можете выбрать наиболее простой и подходящий Вам. При этом вполне можно обойтись без прокладки дополнительного провода, достаточно лишь имеющиеся провода подключить чуть иначе, чем было ранее.

Первый способ подключения нулевого провода

(если у Вас ранее был установлен выключатель с двумя клавишами)

На рисунке ниже показана схема включения ламп стандартным выключателем с двумя клавишами:

Нулевой провод подключается к лампам, но он есть только на потолке. Как нам получить его в нише выключателя? Очень просто. Мы фактически освобождаем один из двух проводов, идущих от люстры к выключателю, так как он нам все равно не будет нужен для управления лампами, и подключаем его к нулевому проводу, выходящему из потолка. Таким образом, мы получаем нулевой провод в нише выключателя. Посмотрите на схему:

Провода, выходящие из выключателя «Жако» имеют следующую цветовую маркировку: ФАЗА — коричневый провод, НОЛЬ — синий провод, ЛАМПЫ — желтый провод (желтый провод может иметь комбинированную желто-зеленую окраску). Теперь подробнее о том, как выполнить подключение. Начинать удобнее, когда старый выключатель вынут из ниши, но все провода остаются подключенными к нему. Напряжение в сеть квартиры должно быть подано. Переведите обе клавиши выключателя в положение выключено. Свет при этом будет погашен, разумеется. Индикаторной отверткой определите на каком проводе, приходящем на выключатель, есть напряжение. Напряжение будет только на одном из этих трех проводов. Это провод — «ФАЗА». Отметьте его коричневым маркером или кусочком липкой ленты с надписью «ФАЗА». Затем переведите обе клавиши выключателя в положение включено. Теперь проверим напряжение на проводах, приходящих на люстру. На двух из них индикаторная отвертка покажет напряжение, а на третьем напряжения не будет. Этот провод без напряжения — «НОЛЬ». Отметьте его синим маркером или кусочком липкой ленты с надписью «НОЛЬ». Переведите одну клавишу выключателя в положение выключено (любую клавишу из имеющихся двух). На Вашем выключателе имеется три контакта. Проверьте индикаторной отверткой на каком контакте отсутствует напряжение (оно будет отсутствовать на контакте соответствующем выключенной клавише). Пометьте провод, подключенный к этому контакту, как «НОЛЬ». Отметьте его синим маркером или кусочком липкой ленты с надписью «НОЛЬ». Таким образом в нише выключателя у нас оказались помечены два провода — «НОЛЬ» и «ФАЗА». Оставшийся провод — «ЛАМПЫ». Отметьте его желтым маркером или кусочком липкой ленты с надписью «ЛАМПЫ». Вернемся к проводам, приходящим на люстру. Один из них уже отмечен у нас как «НОЛЬ». Проверьте два других индикаторной отверткой. На одном будет напряжение, а на другом нет. Провод без напряжения следует как-либо пометить и запомнить его название, как «НОВЫЙ НОЛЬ». Оставшийся провод — «ЛАМПЫ». Отметьте его желтым маркером или кусочком липкой ленты с надписью «ЛАМПЫ». Теперь отключите подачу электроэнергии в квартиру при помощи выключателя, установленного в электрощите. Убедитесь в отсутствии напряжения на проводе «ФАЗА», приходящем на выключатель. Вернитесь к проводам, приходящим на люстру. Отсоедините от клеммы провод «НОВЫЙ НОЛЬ», выходящий из потолка, и подсоедините его (на одну клемму) к проводу «НОЛЬ». От освободившейся клеммы (на которой был ранее провод «НОВЫЙ НОЛЬ») отсоедините провод, приходящий на нее со стороны люстры, и подключите этот провод на клемму «ЛАМПЫ», объединив его с уже имеющимся там проводом. Теперь провода к люстре полностью подключены, можете закрыть их и вернуться к выключателю. Отсоедините провода от старого выключателя и подключите их к выключателю «Жако» в соответствии с маркировкой: ФАЗА — коричневый провод, НОЛЬ — синий провод, ЛАМПЫ — желтый провод. Аккуратно снимите две круглые пластиковые заглушки с лицевой панели выключателя, расположенные по бокам от надписи «capacity sensor» (не потеряйте их). Под ними откроются отверстия для крестовой отвертки, которой можно завернуть винты монтажного крепления. Вставьте выключатель в нишу стены и заверните винты монтажного крепления. Установите обратно две круглые пластиковые заглушки на лицевую панель выключателя. Включите подачу электроэнергии в квартиру при помощи выключателя, установленного в электрощите. Не подносите руку близко к выключателю в течение десяти секунд после подачи электроэнергии. В это время идет автоматическая настройка емкостного сенсора. После короткого звукового сигнала выключатель готов к работе.

Второй способ подключения нулевого провода

(если у Вас ранее был установлен выключатель с одной клавишей)

В том случае, если у Вас до монтажа был установлен выключатель с одной клавишей, то у Вас нет лишнего провода, который можно было бы использовать в качестве нулевого. На рисунке показана схема включения ламп стандартным выключателем с одной клавишей:

В этом случае нулевой провод можно взять из коробки, расположенной в нише стены под потолком (прямо над выключателем) или из розетки, расположенной под выключателем. Вам понадобится отрезок провода. Этот провод используется только для питания электронной части выключателя. Ток через него весьма мал, поэтому подойдет провод практически любого сечения, с изоляцией рассчитанной на напряжение ~220В. Провод протаскивается по каналу в стене до ниши выключателя. Посмотрите на схему:

Для примера на этой схеме показано подключение нулевого провода выключателя к нулевому проводу розетки, расположенной под выключателем. Примечание: определить фазовый и нулевой провод можно с помощью индикаторной отвертки. При касании к фазовому проводу индикатор начинает светиться. Касание к нулевому проводу не вызывает свечения индикатора.

Принципиальная схема голосового выключателя «Жако» — говорящего выключателя, управляемого голосом

Разработка электроники для выключателя «Жако» выполнена с использованием микроконтроллера фирмы Microchip PIC18F2320. В схеме применены следующие детали: микросхема с записью фраз голосового меню ISD2560, усилитель мощности звука MC34119, приемник IR-сигнала TSOP1736, операционный усилитель MCP601.

Почему этот выключатель называется «Жако»?

«Краснохвостый Жако» (серый африканский попугай) считается наиболее способным к разговору среди попугаев. Он может запоминать и использовать, привязывая к событиям, до 100 и более различных слов и фраз. Что позволяет ему вести почти осмысленный диалог с человеком. При этом он весьма похоже копирует голоса разных людей. Считается, что интеллект этой птицы примерно равен интеллекту шестилетнего ребенка. Срок жизни попугая «Жако» сравним со сроком жизни человека. Поскольку этот выключатель может будить Вас по утрам, поддерживать беседу с Вами, выполнять Ваши команды, надежен и долговечен, а еще потому, что он такой же стильный, модный и сообразительный, как сам «Краснохвостый Жако», поэтому он и был назван «Жако».

Проект N21. Разработка электронных устройств (говорящих выключателей с голосовым управлением) выполнена Александром Петровичем Протопоповым, г. Москва. Сайт разработчика: https://www.razrabotka.pro.

Надежный голосового управления выключатель во многих модульных проектах Certified Products

О продукте и поставщиках:
Управляйте разнообразной электронной техникой с высоким качеством. голосового управления выключатель с Alibaba.com. Эти. голосового управления выключатель может управлять освещением, вентиляторами, кондиционерами, обогревателями и т. д. Они бывают небольшого размера, подходящего для дома, и большого размера, подходящего для более коммерческого использования. голосового управления выключатель не только функциональны, но и становятся неотъемлемой и заметной частью декора любого помещения. Таким образом, хорошо продуманные предметы становятся необходимостью.
The. голосового управления выключатель на Alibaba.com принадлежат надежным брендам, и их долговечность гарантирована. Эти. голосового управления выключатель может поддерживать бытовую технику различной мощности и мощности, а некоторые из них имеют встроенные стабилизаторы колебаний. голосового управления выключатель бывают разных цветов и форм. Они могут добавить забавный и причудливый штрих элегантности любому помещению, в котором они установлены. Они также поставляются в виде наборов или плат, которые могут подключать несколько устройств.
голосового управления выключатель имеют все соответствующие сертификаты, включая сертификаты OEM, и поэтому являются безопасным и надежным выбором. Многие. голосового управления выключатель содержат контроллеры в дополнение к функции включения и выключения, которая может регулировать яркость или скорость, в зависимости от подключенных элементов. голосового управления выключатель сделаны из многих материалов такие как пластик, металл и хромирование. Эти продукты устойчивы к царапинам, ударам и пыли, чтобы обеспечить пользователям максимально удобную работу.
Зайдите на Alibaba.com и просмотрите все интересные. голосового управления выключатель. Они идеально подходят для. голосового управления выключатель поставщикам, которым требуется широкий выбор товаров по привлекательным ценам. Приобретайте эти качественные продукты и удовлетворяйте свои потребности по ценам, вполне укладывающимся в ваш бюджет.

Управление Освещением, Голосовое Управление Светом

Автор: Brille Дата: 21.09.2020 Просмотров: 712 Комментарии : 0

Одиссея бытового выключателя:


долгая дорога в будущее
Привычные вещи не принадлежат категории невероятного и удивительного. Простые механизмы не поражают воображение так, как это делают инновационные разработки. Но то, что сейчас кажется примитивным, в момент появления на свет также было окружено овациями! Пример этому – система регулировки освещением, которая начала свой путь в форме обычного бытового выключателя и продолжает стремительно двигаться дальше.

От управления рукой к управлению пальцем

Искусственный свет всегда был связан с необходимостью управлять им. В течение многих лет управление заключалось в простом механизме включения и выключения. Позже механизм стал более совершенным: стало возможным регулировать яркость лампочки. Максимальная яркость ламп осталась неизменной, но благодаря электронным диммерам ее можно было уменьшить. Популярность диммеров возросла, когда их адаптировали для работы со всеми видами лампочек.

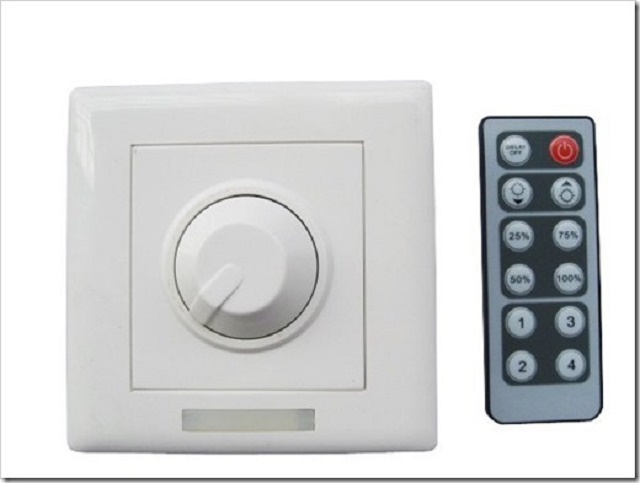

Благодаря диммеру – наиболее современной версии механического
переключателя – стала возможной регулировка яркости лампочек

На следующем этапе начали создаваться настенные сенсорные панели, и благодаря системе домашней автоматизации освещение всего дома контролировалось из одного места. Альтернативными методами регулировки света были инфракрасные контроллеры и радиоконтроллеры, которыми управляли с помощью пульта дистанционного управления.
Веревочный выключатель до сих пор пользуется спросом среди дизайнеров
осветительной техники благодаря устойчивым ассоциациям с ретро стилем

Дополнительные возможности контроля за режимом освещения появились вместе с массовым распространением смартфонов. Были разработаны беспроводные системы, в которых для связи используется стандарт Bluetooth. Установленные на смартфоны приложения обладали совершенным, интуитивно понятным интерфейсом. Это устранило необходимость приближаться к выключателю, потому что каждый мог использовать свой собственный телефон для отправки команд по беспроводной сети.

Сенсор – наиболее свежое решение тактильного управления светом.
На нем эра выключателей, к которым необходимо прикасаться рукой, заканчивается

Несмотря на функциональность новшества, проблема привязки к материальному – потребность в телефоне или пульте дистанционного управления – оставалась. К тому же, специальные приложения для смартфонов требовали дополнительной настройки. Некоторым людям, которые ежедневно используют мобильные телефоны, те нужны только для разговоров. Для них конфигурация приложений оказалась слишком сложной.

Без привязки к материальному

Чтоб охватить максимальное количество потребителей разрабатываются системы с альтернативными методами работы. Один из примеров современного решения – система управления с помощью жестов. Контроллер через датчик приближения может распознавать жест включения-выключения, а также уменьшить яркость света или его цвета при удерживании руки над датчиком. Это очень функциональное и эстетичное решение, так как не требует прикосновения к переключателю или панели.

Созданные приблизительно в одно время, пульт и датчик
движения стали пионерами дистанционного управления освещением

С точки зрения пользователя, наиболее удобный способ управления светом (например, когда руки заняты, а также когда пульт дистанционного управления или телефон находятся вне досягаемости) – это голосовые команды. Достаточно просто произнести команду – и система выполняет это.

Данная технология существует давно, но всегда была ограничена аппаратными и программными возможностями. Несмотря на недостатки, производители знали о ее потенциале. Одним из первых примеров широкого использования технологии был голосовой набор на мобильных телефонах еще до популяризации iOS и Android. К сожалению, ограничения в работе управления были существенны, и поэтому оно осталось в категории технических курьезов.

Эра голосового управления

Серьезное ускорение в разработке механизма контроля за работой света обеспечили голосовые помощники – Amazon Alexa, Google Assistant, Apple Siri и Microsoft Cortana. Они позволили выполнять различные действия: включать и выключать свет, программировать световой сценарий, активизировать работу в запрограммированное время.

С другой стороны, голосовые помощники требуют постоянного подключения к Интернету, ведь голос анализируется в облачном хранилище. Устройство реагирует только на ключевое слово, так называемое Wake Word (“Alexa”, “Hey Siri” или “Ok Google”), после чего команда отправляется на сервер. В связи с привязкой к “облаку” могут возникнуть проблемы из-за сбоев со стороны поставщика услуг голосового помощника или поломки домашнего Wi-Fi роутера. Отсутствие подключения к сети означает потерю контроля над светом.

Учитывая недостатки систем online, наиболее интересным решением является независимая система голосового управления, для работы которой не нужен Интернет (система offline). Она всегда проектируется и встраивается в одно конкретное устройство – в потолочную люстру или настольный светильник. Конечно, такое устройство не может предсказать, какая погода будет завтра или есть ли пробки на проспекте Победы в Киеве, но у него есть ключевые преимущества: независимость от сети Интернет и удобная система настройки (plug & play).

Что следует выбрать покупателю

Каждая система имеет свои преимущества и недостатки, поэтому пользователь должен принимать решение, наиболее подходящее для него. В то время как системы голосового помощника постоянно совершенствуются, их зависимость от Интернета вынуждает сохранять верность традиционным способам управления – механическим выключателям. Они делают любой источник света практичным для повседневного использования. Однако, будущее остается за online технологиями из-за широкого списка дополнительных возможностей, которые они могут предложить.

Умные светильники или Алиса включает свет

Система умного дома обязательно включает в себя подсистему умного освещения. А если голосовой помощник от Яндекса Алиса стал привычным средством при решении многих вопросов, то управление домашним освещением тоже нужно поручить ей. Сделать это несложно уже сегодня, благодаря освещению «SMART»!

Освещение «SMART»- это коллекция стильных умных светильников и вспомогательных устройств, которыми управляют с помощью:

  • Приложения на смартфоне
  • Пульта дистанционного управления
  • Голосового помощника («Алиса, включи свет»)
  • Клавиш выключателей

При этом даже привычные настенные выключатели приобретают расширенный функционал! Расскажем обо всем по порядку.

Настройка и управление освещением со смартфона

Приложение предоставляет широкие возможности для настройки и управления домашней системой освещения. При этом, конечно, в первую очередь приложение используют для настройки, чтобы затем с комфортом включать, выключать и переключать режимы работы светильников https://www.edisonlight.ru/catalog/svetilniki/ с помощью голоса, пульта ДУ или выключателя.

Приведем неполный перечень того, что «умеет» приложение:

Управлять каждым светильником

  • Разделять светильники на группы и управлять подсистемами
  • Задавать названия для групп светильников или режимов освещения, чтобы потом управлять сценарными голосовыми командами

Например: «Алиса, включи мягкое освещение в гостиной (или яркий свет на втором этаже)». При этом приложение готово запомнить названия подсистем, которые используют члены семьи. Например, мама скажет: «Включить декоративную подсветку в детской», а ребенок: «Включи мне сказку!» В обоих случаях Алиса поймет и сделает то, что нужно.

  • Запоминать несколько режимов работы системы освещения, которые в дальнейшем восстанавливаются нажатием одной кнопки на пульте ДУ или настенном выключателе
  • Выбирать оттенки и настраивать динамические режимы RGB с редактированием последовательности включения, яркости, насыщенности, темпа переключений
  • Задавать сценарии работы в зависимости от времени года и дня, срабатывания датчиков системы умного дома

Например, если уже наступил вечер, в прихожей свет будет включаться автоматически после срабатывания датчика открывания двери.

Пульт дистанционного управления

Пульты и контроллеры для дистанционного управления освещением – это не новость. Но и в этой нише светильники «SMART» сумели сделать шаг вперед.

Пульт ДУ позволяет управлять системой освещения в целом и её подсистемами. Каждая клавиша становится многофункциональной в зависимости от короткого или длинного нажатия, паузы между нажатиями. Например, короткое нажатие отвечает за включение, а длинное – за выключение группы декоративной подсветки в гостиной.

Известная проблема сложных пультов ДУ – трудно вспомнить, за что отвечает конкретная клавиша. Но SMART освещение решило и этот вопрос – на обратную сторону пульта нанесен QR-код, помогающий моментально воспользоваться интерактивной инструкцией.

Умный выключатель

Внешне умный выключатель не отличается от того, который установлен в каждом доме сегодня. Но его функциональность намного больше!

С помощью клавиш включаются или выключаются группы светильников в соответствии со сформированными в приложении сценариями. Но как включать и выключать несколько сценариев одной или двумя кнопками? Не забывайте, что теперь и кнопки стали умными. Например, обычное нажатие включает Сценарий 1, быстрое включение/выключение клавиши запускает Сценарий 2 и так далее.

Алиса, включи свет

После того, как нужные настройки сделаны с помощью приложения и пульта ДУ, комфортно управляйте системой освещения с помощью голоса!

Алиса всегда рядом и выполняет не только простые команды, запускает не только запрограммированные сценарии.

  • Из любой точки хозяева управляют светильниками в любой части дома

    • Например, находясь в спальне, командуют включить свет в коридоре и холле.

  • Члены семьи подают «отложенные» команды

    • Например, «Алиса, выключи свет в детской через 15 минут»

  • Командуют подсистемой освещения вместе с другими подсистемами умного дома

    • Например, «Включить свет, чайник и телевизор на кухне в 8:00».

Для получения дополнительной информации о системах умного освещения обращайтесь к консультантам интернет-магазина Центр света «Эдисон».
