Виды выключателей

• Крутящиеся. Такие выключатели представляют собой круглые прокручивающиеся кнопки. Включение и выключение света происходит после характерного щелчка. Так же они позволяют не просто включить и выключить свет, а еще и просто уменьшить уровень освещения.
• В виде клавиш. Они самые популярные, позволяют при помощи различного количества кнопок переключить различные источники света.
• Так же существуют выключатели с датчиком движения. Они включают и выключают свет автоматически, при передвижении человека по комнате.
• Дистанционные. Такие выключатели представляют собой систему с пультом для управления.

И еще огромное количество разнообразных видов выключателей. Самыми удобными являются дистанционные выключатели. Переключение ими можно производить из любой точки комнаты, они не требуют проводного подключения и работают на батарейках. Дополнительный блок устанавливается на место старого выключателя.

Как работает дистанционный выключатель

Дистанционный выключатель работает при помощи пульта управления. Существует два вида беспроводных выключателей света: с датчиком движения и звука. Первые включаются автоматически, если в комнате кто-то находится, вторые реагируют на звук. Звук устанавливается по предпочтению заказчика заранее. Это может быть щелчок, хлопок или определенное слово.

Принцип действия таких выключателей зависит от магнита, находящегося внутри прибора. Данный магнит приводит в движение металлический центр катушки, которая запускает электрический контакт.

Выключатели и розетки с пультом управления

Выключатель света с пультом дистанционного управления

Регулируемый световой сценарий для офисных и жилых помещений – это несомненный плюс в рабочем процессе и дополнительный комфорт в домашних условиях. Выключатели с пультом управления одним нажатием на кнопку оптимизируют световую насыщенность пространства, создавая необходимую или желаемую атмосферу.

Наш магазин shop220.ru может предложить вам выключатели с пультом управления от компании Feron. Производитель известен российскому пользователю своей светотехнической продукцией, совмещающей доступный ценовой порог и отличное качество. Все это вполне относится и к устройствам дистанционного управления освещением.

Рассматриваемая категория выключателей обычно бывает представлена двумя линейками:

— управление светом с помощью направленного инфракрасного излучения; — пульт и приемник сообщаются с помощью радиоволн.

Преимущества второго варианта очевидно. В то время, как ИК луч должен быть направлен непосредственно на блок разъемного устройства, и становится бесполезным в случае предметных преград, радиоволны распространяются по всем направлениям, находя приемник на значительном расстоянии. Радиоуправляемые выключатели должны подключаться к рабочей цепи световых приборов в обозначенном схемой месте, но укрыты они могут быть в стенах, потолке или в плафоне светильника, что совершенно не влияет на их функционал.

В зависимости от количества каналов, дистанционный выключатель может производить раздельное включение — отключение нескольких линий световых устройств, либо переданный с пульта сигнал проводит общую манипуляцию световым сценарием.

У нас вы можете заказать дистанционные выключатели с пультом управления Feron с двумя и тремя каналами. Оптимальное рабочее расстояние между пультом управления и приемным блоком находится в пределах 30 метров. Выключатели адаптированы к переменному току с номинальными характеристиками напряжения – 230 Вольт. Активная нагрузка мощности на каждый канал не должна превышать 1000 Ватт. Пульт управления комплектуется аккумуляторной батареей.

Дистанционные выключатели Feron совместимы со светильниками и лампами любого типа. Прибор имеет международный сертификат качества и безопасности. Надежность устройства подтверждается двойной проверкой и продолжительным сроком гарантийной эксплуатации.

По любым возникшим вопросам, относительно товаров нашего магазина, рекомендуем обращаться на телефоны «горячей линии», где наши специалисты дадут вам исчерпывающие комментарии.

схема подключения своими руками к освещению в квартире или доме, как работает настенный радиовыключатель, их разновидности

Беспроводной выключатель света дистанционно включает или выключает свет, изменяет яркость свечения и управляет задержкой срабатывания электроламп.

Несмотря на более высокую стоимость, беспроводные выключатели обладают рядом преимуществ по сравнению с проводными аналогами. Они эргономичные, отличаются стильным внешним видом и монтируются в течение нескольких минут. Отпадает необходимость портить стены, поскольку эти изделия надежно крепятся к боковине шкафа, зеркалу, другой мебели.

Устройство и принцип работы беспроводного выключателя

Беспроводной дистанционный выключатель (ДВ) состоит из передатчика, преобразующего управляющий сигнал в радиосигнал задающего генератора. Это происходит после нажатия клавиши выключателя, прикосновению к сенсорной панели или отправки сигнала с телефона по WI-FI. В зоне действия передатчика располагается приемник (актуатор), «замыкающий ↔ размыкающий» контакты силового реле, включенного в разрыв цепи питания, в момент принятия радиосигнала. Помимо радиоволнчастотой 315 МГц или 433,92МГц для передачи сигнала также используются волны инфракрасного диапазона.

 Разновидности

Беспроводные выключатели классифицируются по трем основным признакам:

1. Способу управления освещением. Предлагаемые сегодня торговлей девайсы оснащаются кнопочными или сенсорными переключателями, пультами дистанционного управления (ДУ).
2. Возможности плавной регулировки потока света. Изменение интенсивности освещения производится длительным нажатием на специальную кнопку устройства с встроенным диммером.
3. Количеством управляемых осветительных приборов. Существуют беспроводные ДВ, рассчитанные на 1-2-3 и более групп светильников с разным количеством ламп.

Применение дополнительных опций позволяет настраивать функцию задержки исполнения команды на несколько секунд. Она позволяет, например, пользователю совершить ряд действий при включенном освещении до погружения комнаты в полную темноту.

С пультом управления

Наряду с встроенными выключателями, дистанционное управление единичными осветительными устройствами или большими группами светильников может осуществляться с кнопочного брелока или пульта ДУ. На каждый канал на пульте отводится по две кнопки. Одной включают электропитание и увеличивают яркость свечения, другой снижают интенсивность света или отключают электроприборы.

Включение/выключение нагрузки осуществляется кратковременным нажатием кнопкив течении 0,1–1 с, а регулировка светового потока производитсяудержанием той же кнопки более 1 секунды. В заводскую комплектацию входят винты для настенного крепления аксессуара.

Многоканальный радиовыключатель

В многоканальном радиовыключателе допускается настройка до 8 каналов, подключаемых к системе освещения. Это позволяет регулировать освещение во всей квартире или комнатах в доме.

Чтобы не было путаницы, радиовыключатели запоминают адреса исключительно «родных» пультов и выполняют только команды своего битрейта.

Он задается определенной скоростью передачи и приема информации, измеряемой в кбит/с, при этом частота передаваемого сигнала 30-40 кГцостается неизменной. Основой каждого пульта служит генератор импульсов, сигнал которого модулируется кодом определенной команды. Некомплектный пульт ДУ можно отвязать и привязать к девайсу, если его уникальный номер совпадает с аналогичным кодом выключателя.

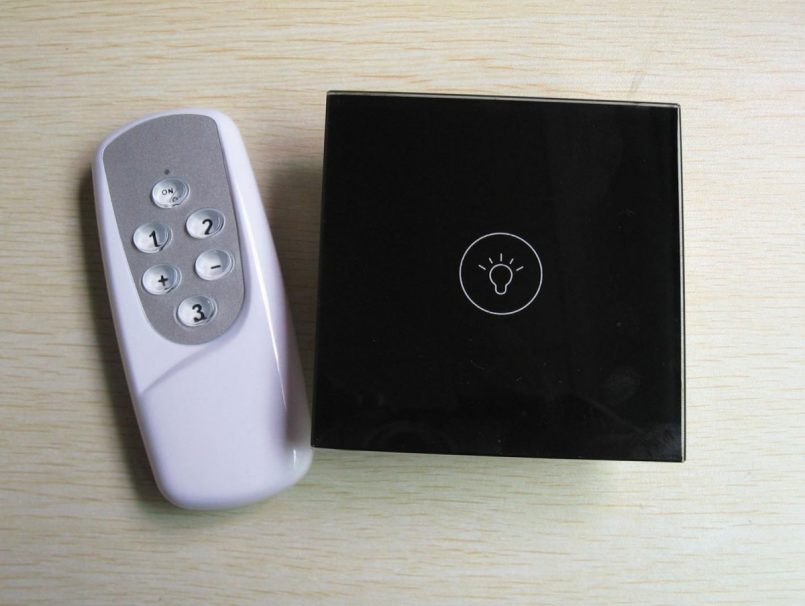

Сенсорные панели

Wi-Fi или радиочастотные

Наличие Wi-Fi-расширения в смартфоне, планшете или компьютере с выходом в интернет позволяет управлять освещением, используя гаджет  по аналогии с пультом ДУ.При отправке определенной команды с гаджета после щелчка на пиктограмму устройства и соответствующий значок действия в ней, передатчик вырабатывает импульс. Затем он преобразуется в сигнал радиочастоты 2,4 ГГц или 5 ГГц Wi-Fi-роутера, который «ловит» приемник устройства, находящийся в зоне покрытия маршрутизатора.

Сфера применения

Вместо традиционных выключателей беспроводные девайсы выбирают в случае:

• потребности в новых выключателях, если ремонтные работы в помещении не планируются или нарушают интерьер;
• организации управления разными зонами освещения в квартире, доме или комплексе застроек;
• в строениях из дерева или с горючими стеновыми материалами, если проводка повышает риск возгорания на объекте.

Преимущества и недостатки

Беспроводной ДВ избавляет от необходимости штробить стены и прокладывать провода к выключателю. Но главное отличие состоит в простой реализации дистанционного управления из места нахождения пользователя.

К недостаткам беспроводных устройств относится потеря контроля системой освещения с разряженной батареей в пульте или отключении интернета в случае задействования WI-FI.

Важные характеристики для выбора

Перед выбором дистанционного выключателя следует определиться с количеством групп светильников, обслуживаемых устройством, можно выбрать от 1 до 8 каналов.

Низкое электропотребление кнопочных и сенсорных радиовыключателей в режиме ожидания 10% – 30% обеспечивает длительную работу передатчика без замены батарейки 2-7 лет.

Также надо просуммировать подключаемую мощность источников света и выбрать изделие с оптимальным значением коммутируемой мощности нагрузки в диапазоне 0,2–5,0 кВт. Следует учитывать, что «дистанционники» на ИК-лучах действуют в пределах прямой видимости приемника, а радиоволны способны огибать препятствия и проникать сквозь стены и перекрытия в здании. Не стоит «гнаться» за передатчиком с предельно допустимой излучаемой мощностью 10 мВт и зоной действия 100м, поскольку в частном доме достаточно радиуса действия 25–30 м.

Популярные производители

Беспроводную электрическую технику выпускают производители самых разных стран:

1. Фирма Wookee – радиовыключатели с пультом/без пульта работают с 1–6 каналами и  нагрузкой в каждой линии 0,2–0,5 кВт, блок приема радиосигналов размещается в монтажной коробке, дальность действия до 30 м.
2. НПП «Ноотехника» (республика Беларусь) – выключатели с сенсорным или кнопочным пультом ДУ на 1–3 канала отличает отменное качество полимера, изделия снабжены радиодиммером, радиус действия до 50–100 м.
3. Компания СОСО (Голландия) – приемная часть компактных радиовыключателей помещается в обычном патроне люстры и работает с потребителями большой мощности ≤ 3,5 кВт, радиус действия пульта до 30 м.

Подключение своими руками

Приемный модуль по размерам не больше спичечного коробка и свободно помещается в монтажной коробке, за колпаком люстры или другом месте вблизи монтажных проводов. Он может устанавливаться на месте старого выключателя и других электроустановочных изделий, предварительно извлеченных из стены. Перед подключением необходимо отключить питание на электрощитке, как того требует техника безопасности, и подключить правильно девайс в электрическую цепь:

1. Необходимо разорвать фазный провод, подходящий к светильнику, и подключить жилы к клеммам Lin и Lout, если изделие одноканальное.
2. В многоканальном выключателе фаза разделяется и через выходные клеммы L1 out, L2 out, …, Lnout подсоединяется к соответствующей группе ламп.
3. Общий ноль Nподается на каждую лампу светильника в обвод устройства или через входные и выходные нулевые клеммы модуля, если это предусмотрено конструкцией.

Сам выключатель можно прикрепить двумя способами:

• на шурупы с дюбелями/саморезы в подрозетник старого выключателя или вновь высверленное отверстие в стене;
• приклеить двухсторонним скотчем, идущим в комплекте с изделием, поверх обоев, облицовочной плитки или на предметы интерьера.

С помощью беспроводных ДВ можно с легкостью управлять источниками света из разных мест, осуществлять коммутацию и изменять яркость свечения светильников или отдельных групп ламп.

Все более популярными становятся беспроводные выключатели с управлением по интернету (WI-FI). Они интегрируются в систему жизнеобеспечения и безопасности «умный» дом в качестве элемента, отвечающего требованиям интеллектуальной технологии.

Полезное видео

Выключатель света с пультом дистанционного управления

Дата публикации: 22 февраля 2015.
Категория: Освещение.

Данный вид освещения активно применяется в жилых, офисных и даже производственных помещениях. Наибольшую популярность сегодня получили системы контроля реализованные с помощью радиовыключателей, датчиков движения, контроллеров с пультами управления, смартфонов и компьютеров. Современные технологии позволяют управлять освещением в квартире или на придомовом участке, будучи, находясь за сотни километров от них. Некоторые из них будут рассмотрены в статье.

Преимущество дистанционного управления

Использование устройств дистанционного управления позволяет решить ряд задач:

• Экономно расходовать электроэнергию;
• Сделать процесс включения/отключения светильников максимально комфортным;
• Обезопасить свой дом или квартиру от посягательств злоумышленников (эффект присутствия).

Виды дистанционного управления

Дистанционное включение света бывает проводным и беспроводным, ручным и автоматическим, с возможностью манипулирования светом с устройств, работающих по принципу излучения и приема волн определенных частот: инфракрасным, микроволновым, радиочастотным, звуковым, ультразвуковым, голосовым (управление конкретными командами). В этой статье подробно остановимся на управлении освещением с помощью различного типа излучений, голосовых и звуковых команд.

Инфракрасное и радиоволновое управление светом с пульта

Инфракрасное управление освещением с использованием пульта применяется крайне редко. В основном подобные системы работают по принципу передачи сигнала по радиоканалу. Для возможности манипулирования световыми приборами с помощью ИК-луча в разрыв цепи подключается блок дистанционного управления освещением, например BM8049M. Он позволяет включать и выключатель лампу обычным пультом от телевизора. Для этого на блок наводят пульт, жмут любую клавишу (которая не используется для переключения каналов), после чего команда записывается в памяти и теперь контролировать включение света можно, не вставая с дивана.

Главные недостатки использования ИК-пультов дистанционного управления светом – необходимость в их точном наведении на приемник сигнала, так как они работают только в пределах прямой видимости, и малая дальность действия луча, но в этом случае можно использовать ретрансляторы.

Гораздо большее распространение получили системы управления светом с помощью пульта, в которых сигнал передается с устройства управления на контроллер, регулирующий процесс включения/выключения света на определенной радиочастоте.

Управление светом по радиоканалу более востребовано по нескольким причинам:

• Возможность управления светом не только пульта, но также компьютера, смартфона и прочих устройств;
• Радиус действия сигнала – около 100 метров при отсутствии препятствий, 15-25 метров при наличии заграждений;
• Возможность установки усилителей сигнала и ретрансляторов для лучшей передачи команд с устройства управления.

Система дистанционного управления освещением по радиоканалу с помощью пульта состоит из:

• Пульта;
• Аккумулятора;
• Контроллера дистанционного управления, подключаемого к сети и нагрузке.

Устанавливают контроллер в стену или стакан люстры (смотрите фото). Им можно управлять лампами накаливания, компактными и обычными люминесцентными, галогенными, светодиодными лампами, причем не только единичными светильниками, но и их группой.

Обзор блоков дистанционного управления освещением, китайского производства, при помощи пульта, по радиоканалу, видео:

Дистанционное управление светом с помощью инфракрасных и радиовыключателей

Инфракрасные выключатели – редкость на рынке светотехники, так как разумнее управлять светом с использованием радиоустройств. Один из самых популярных выключателей – «Сапфир» компании Ноотехника (Беларусь). Эта же компания выпускает множество устройств управления освещением по радиоканалу, в том числе упомянутые ниже. Управляется выключатель любым пультом, например, телевизионным или вручную. Принимает сигналы приемник, расположенный внутри устройства на сенсорной панели. Выключатель света с пультом дистанционного управления представлен на фото.

Обзор ИК-выключателя «Сапфир», видео:

Радиовыключатели позволяют управлять освещением вручную и с пульта управления (надо делать его привязку), и внешне мало чем отличаются от стандартных «прерывателей цепи». Их взаимодействие со светильником происходит посредством силовых блоков, подключаемых к сети 220 вольт и нагрузке (смотрите схему подключения). К силовым блокам можно подключать лампы накаливания и галогенные лампы на 220 вольт, галогенки через электронный или ферромагнитный трансформатор, а также люминесцентные и компактные люминесцентные лампы.

Выключатель света с дистанционным управлением располагают в любом удобном для себя месте, силовые блоки – в распределительной коробке или стакане люстры.

Пример «привязки» блока управления освещением к радиовыключателю, видео:

Использование датчиков для управления освещением

На рынке светотехники широко представлены различные датчики движения, для дистанционного управления освещением. Наиболее распространенные из них – инфракрасные. Они представляют собой устройства, замыкающие или размыкающие цепь освещения при увеличении уровня инфракрасного излучения в зоне их «видимости». Как только в поле действия датчика попадает человек или животное, температура тела которых выше температуры фона – свет включается. Как только человек покидает зону действия датчика или несколько секунд находится в неподвижном положении – свет отключается. Монтируются датчики движения чаще всего в подъездах, над входной дверью, реже – внутри квартиры.

Недостатки и преимущества инфракрасных датчиков

К недостаткам использования датчиков движения относят возможность ложных срабатываний (реакция на теплый воздух, солнечные лучи), ухудшение работы на улице из-за атмосферных осадков, отсутствие срабатывания прибора в случае, когда одежда человека не пропускает инфракрасное излучение, постоянное выключение света через 10-15 секунд, как только двигательная активность снижается.

К преимуществам датчиков относят возможность контроля потребления электрической энергии и как следствие снижения денежных затрат, безопасность для здоровья человека, удобство использования.

Подключение инфракрасного датчика движения

Подключение датчиков движения не вызывает трудностей, очень часто встречается схема монтажа, представленная ниже. Для ее реализации необходим трехжильный провод, которым устройство управления освещением запитывается от сети и соединяется с нагрузкой. Фазный провод сети подключается к фазному проводу датчика. Нулевые проводники светильника, сети питания и датчика соединяются вместе. Светильник фазным проводом соединяется с оставшимся проводом датчика.

Выбор инфракрасных датчиков движения

При выборе ИК-датчиков обращают внимание на следующие параметры:

• Место применения. Датчики выпускаются со степенями защиты от IP20 до IP 55 и бывают выстраиваемыми и навесными. Для использования в квартире выгоднее смотрится встраиваемый датчик, а степень защиты практически не играет роли. Для установки устройства на улице или в подъезде лучше выбрать модель с защитой от пыли и воды, устанавливаемую на кронштейне;
• Максимальная дальность действия. ИК-датчики улавливают изменение температуры фона на расстоянии 10-20 метров. Те из них, которые планируется установить на улице должны иметь больший радиус «охвата». В помещении этот параметр ни к чему;
• Угол обнаружения. В вертикальной плоскости угол обзора датчиков – 15-20 градусов, в горизонтальной – от 60 до 360 градусов;
• Мощность нагрузки. Перед покупкой датчика надо знать мощность подключаемой к нему нагрузки и выбирать устройство по этим показателям с запасом.

Использование других датчиков движения для управления светом

Кроме инфракрасных регуляторов для управления освещением иногда применяются микроволновые, звуковые и ультразвуковые, а также комбинированные датчики.

Микроволновые датчики

Микроволновые датчики работают по принципу излучения и приема электромагнитных волн. В обычном режиме частота и длина излучаемых и отраженных от объектов волн одинакова. Когда в зону действия датчика попадает человек, эти параметры изменяются, после чего активируется механизм коммутации световой цепи. Преимущества микроволновых датчиков в том, что они являются высокоточными устройствами, отлично работают даже при плохой погоде, а недостатки – возможность ложных срабатываний, высокая цена, вредное излучение у датчиков с большим радиусом охвата.

Ультразвуковые датчики

Ультразвуковые датчики по принципу работы схожи с микроволновыми датчиками. Внутри этих устройств установлен генератор звуковых волн, частотой от 20 до 60 килогерц, которые излучаются и отражаются от объектов, расположенных в поле действия датчика. При попадании человека или животного в радиус охвата, частота приходящих на датчик звуковых волн меняется, что прибор сразу же регистрирует. Недостатки ультразвуковых датчиков: могут не среагировать на плавное перемещение, вызывают дискомфорт у животных. Преимущества датчиков: невысокая стоимость, работают в условиях повышенной влажности, изменения температуры, реагируют на движение независимо от того, одежда из какого материала на человеке.

Комбинированные датчики

Комбинированные датчики совмещают в себе несколько технологий обнаружения движения. Они могут использовать микроволновое и ультразвуковое излучение или инфракрасное и микроволновое. Такие устройства наиболее качественно выполняют поставленные перед ними задачи.

Звуковые датчики

Звуковые датчики реагируют на резкое изменение звука, уровень которого устанавливается путем изменения чувствительности датчика. Чаще всего включают и отключают свет хлопком в ладоши. Разновидностью звуковых датчиков можно считать и голосовые выключатели.

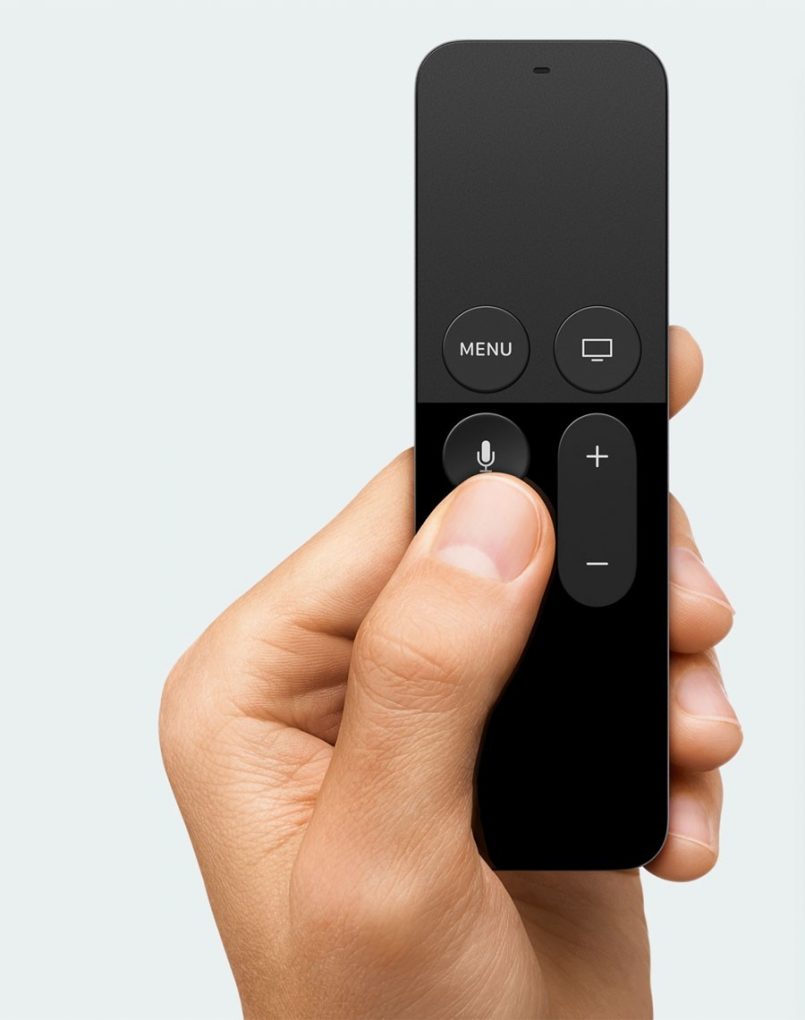

Голосовое управление светом

Голосовое управление световыми приборами в квартире реализуется с помощью голосовых датчиков-выключателей, часто используемых в системах «Умный дом», а также компьютеров или смартфонов на которых установлена специальная программа.

Выключатели света с дистанционным управлением (голосовые) делятся на два типа: с необходимостью настройки и без нее. В первом случае нужно обучить устройство командам активации, включения и выключения света, во втором случае все команды уже прописаны в памяти и указаны в инструкции, надо только использовать их для управления. Часто подобными выключателями можно управлять не только голосом, но и любым пультом. К таковым относятся «Жако» и «Серви». Ознакомиться с особенностями их работы можно на сайтах производителей.

Дистанционные выключатели на напряжение 220 В

Дистанционное управление люстрой становится с каждым днём всё популярнее и популярнее. Для одних управление люстрой это творческая реализация, удобство и комфорт, для других жизненная необходимость.

Пульт управления люстрой, также как и пульт управления телевизором становится незаменимым атрибутом комфорта в умном доме. А простота подключения блоков дистанционного управления позволяет самостоятельно сделать из обычной люстры —люстру с дистанционным управлением. Управление люстрой осуществляется с помощью радиосигнала, который может преодолевать различные препятствия: стены, полы,двери и т.д. Пульт управления люстрой может иметь разный радиус действия в зависимости от поставленной задачи. Радиоуправляемый выключатель света может быть с сенсорным или кнопочным управлением в зависимости от модели устройства.

Мы предлагаем наиболее популярные модели дистанционных выключателей для дистанционного управления люстрой, подвесным потолком, точечным освещением, светодиодным освещением и другими видами осветительного оборудования.

Также выключатель с пультом используют для управления электродвигателями, насосами, воротами, прожекторами , любой светодиодной нагрузкой, декоративным и ландшафтным освещением и другим электрооборудованием.

Выключатели с пультом удобны тем, что пульт управления можно закрепить на ключах для автомобиля и управлять уличным освещением из автомобиля, подъезжая к своему загородному дому или гаражу.

Ассортимент выключателей с пультом постоянно обновляется!

Если Вы не нашли нужной Вам модели дистанционного выключателя, который бы подходил для решения Ваших задач, рекомендуем Вам посмотреть раздел дистанционные переключатели или связаться с Нами.

У Нас на сайте Вы найдёте подробное описание и схемы подключения Нашего оборудования.

Дистанционные выключатели света

Дистанционное управление люстрой становится с каждым днём всё популярнее и популярнее. Для одних дистанционное управление это творческая реализация, удобство и комфорт, для других жизненная необходимость.

Пульт дистанционного управления люстрой, также как и пульт управления телевизором становится незаменимым атрибутом комфорта в умном доме. А простота подключения блоков дистанционного управления позволяет самостоятельно сделать из обычной люстры —люстру с дистанционным управлением. Управление люстрой осуществляется с помощью радиосигнала, который может преодолевать различные препятствия: стены, полы, двери и т.д. Пульт управления люстрой может иметь разный радиус действия в зависимости от поставленной задачи.

Также бывает пульт управления освещением работающий от прикосновения их ещё называют сенсорные пульты управления освещением. Такой пульт управления освещением имеет элегантный дизайн и по внешнему виду похож на сенсорный телефон.

Беспроводные выключатели света часто используются что бы не вносить изменения в уже существующую электропроводку, например после ремонта. Это достаточно частая причина чтобы купить беспроводные выключатели. Дистанционные выключатели позволяют легко управлять освещением, удобны в использовании и имеют простое подключение. Некоторые беспроводные выключатели света позволяют создавать разные световые схемы. Дистанционные выключатели света отлично работают с разными видами нагрузок: со светодиодными лампами, энергосберегающими лампами, галогенными лампами, люминесцентными лампами и лампами накаливания.

Все наши беспроводные выключатели работают на разрешённых частотах и не создают помех для работы другого радиоэлектронного оборудования. Дистанционные выключатели производят передачу цифрового сигнала по зашифрованному радиоканалу, это защищает их от внедрения из вне. Почти все дистанционные выключатели работают на частотах 315 Мгц. и 433 Мгц.

Мы предлагаем наиболее популярные модели дистанционных выключателей для дистанционного управления люстрой, подвесным потолком, точечным освещением, светодиодным освещением и другими видами осветительного оборудования.
