Виды разъемов для наушников: Разъёмы для наушников: виды, особенности подключения – Распиновка разъемов и виды штекера для наушников — Эксперт — интернет-магазин электроники и бытовой техники

Содержание

Какие бывают разъемы для наушников — MOREREMONTA

Сейчас к любому мультимедийному устройству можно подключить проводные наушники. Каждый гаджет имеет соответствующий разъем для подключения. Единого стандарта подключения наушников нет, существует несколько похожих.

Мы рассмотрим основные виды разъемов для наушников, расскажем, где они применяются, и покажем их внешний вид.

Mini-Jack

Данный вход для наушников является самым популярным во всем мире. Он появился давно, однако даже сейчас этот стандарт функционирует по полной, замены ему нет. Все смартфоны, компьютеры и прочие устройства оснащены mini-Jackом. Конечно, если не считать последние Айфоны, где от этого разъема отказались. Размер мини джека 3,5 мм.

Довольно старый стандарт, который больше применяется в профессиональной аудио технике. Ранее подобный вход имели DVD плееры. Сейчас Jack используется в музыкальных инструментах: таких как: электрогитары, и прочее.

Micro-Jack

Микро Джек – еще название разъема для наушников. Он практически ничем не отличается от мини джека, за исключением размера (2,5 мм). Ранее его использовали в мобильной технике (например, Nokia 6120 Classic), однако стандарт не прижился, и производители решили использовать в своих устройствах разъем 3,5 мм.

Подключение по USB

Данный тип разъема для подключения наушников встречается довольно редко. Такие наушники используют киберспортсмены. Они имеют множество дополнительных кнопок и настраиваются очень тонко.

Технические особенности

Джеки одинакового размера могут отличаться также количеством жил. К примеру, всем привычный джек 3,5 мм может иметь как 3, так и 4 жилы. В первом случае передается монозвук, во втором мы имеем полноценный стереозвук.

В большинстве случаев попадаются наушники с двухканальным звуком. Если присутствует микрофон, то это же уже гарнитура, а значит, на разъеме будет ещё один дополнительный контакт.

Прошлые версии

У некоторых людей в настоящее время есть телефоны прошлых годов, которые имеют устаревший разъемы. Они не имеют конкретного названия, поскольку каждый производитель делал разъемы исключительно под свой модельный ряд. К примеру, наушники от телефонов Sony не подходили к Nokia или Samsung, и наоборот.

На сегодняшний день 99% всех мобильных устройств оснащаются разъемом Mini Jack и полностью совместимы между собой.

Вывод

Наиболее популярным разъемом для подключения наушников является Mini Jack. Данный разъем можно считать практически универсальным, поскольку на сегодняшний день почти все устройства имеют на борту jack 3,5 мм.

Mini-Jack

Micro-Jack

Микро Джек – еще название разъема для наушников

. Он практически ничем не отличается от мини джека, за исключением размера (2,5 мм). Ранее его использовали в мобильной технике (например, Nokia 6120 Classic), однако стандарт не прижился, и производители решили использовать в своих устройствах разъем 3,5 мм.

Подключение по USB

Технические особенности

Прошлые версии

Вывод

Распиновка наушников

Под распиновкой понимают расположение выводов на разъемах наушника в соответствии со схемой устройства. Эти сведения необходимы для определения места неисправности наушников, проведения восстановления его неработоспособности.

Виды разъемов наушников

В современных наушниках, предназначенных для подключения к мобильным устройствам, аудиотехнике, телевизорам, в основном, применяется три типоразмера разъемов по диаметру гнезда подключения:

2,5 миллиметра – микро Jack;
3,5 миллиметра – мини Jack;
6,25 – большой Jack.

Большой Jack нашел применение в аудиотехнике, усилителях мощности. Его также используют в караоке-устройствах. Микро-jack применяется в миниатюрных плейерах, раньше часто применяли в небольших телефонах.

В современных смартфонах, мобильной и бытовой технике наибольшее применение получили мини-Jack разъемы. По количеству контактов mini-jack разъемы классифицируются на:

двухконтактные;
трехконтактные;
четырехконтактные.

Вид разъемов наушников

Двухконтактные наушники с начала 2000-х годов потеряли свою актуальность: большинство радиоприемников, даже простейших, где они, в основном, использовались, перешли на стандарт стереоприема.

Трех- и четырехконтактные наушники имеют отдельные каналы для воспроизведения сигналов правого и левого канала. При этом они совместимы с моносигналом, в таком случае правый и левый наушники соединяются параллельно, обеспечивая монозвучание.

В четырехконтактных разъемах дополнительно имеется вход для микрофона, совмещенный с кнопкой управления. Такие разъемы в большинстве случаев служат для подключения наушников к смартфонам.

Схема наушников

Схема электрическая наушников трехконтактных.

Схема распайки Jack-разъема (в разрезе).

В большинстве качественных наушников проводники, ведущие к наушникам выполнены экранированным кабелем. Он состоит из центральной изолированной жилы и экрана в виде плетеного кабеля.

Рекомендации: Как припаять штекер наушников , Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры , Распайка наушников

Центральная жила может быть выполнена дополнительно в лаковой изоляции, с влетением шелковой нити для большей устойчивости к излому и растяжению. Процесс пайки таких проводников в случае повреждения технологически сложен, необходимо иметь навыки, специальный флюс и легкоплавкий припой.

Трехконтактный разъем для наушников имеет международную классификацию TRS. Расшифровка аббревиатуры понятна из приведенного ниже рисунка.

Если разъем наушника оборвался, или в нем обломались проводники, можно заменить разъем на новый. Штатные разъемы наушников, как правило, неразборные.

Необходимо приобрести разборный разъем, проверить соответствие цвета проводника схеме подключения и с помощью паяльника, припоя, флюса и ножа сначала залудить провода, затем контакты подключения к разъему, далее выполнить распайку.

Распайка производится в соответствии с монтажной схемой.

Четырехконтактный разъем имеет классификацию TRRS.

Распиновка разъемов TRRS может быть выполнена в двух вариантах: CTIA и OMTP.

В наушниках с четырехконтактным обычно устанавливается микрофон и кнопка. Схема распиновки четырехконтактного разъема CTIA.

Нажатие кнопки блокирует микрофон.

При покупке наушников с четырехконтактным разъемом для мобильного устройства необходимо установить, какой тип разъема необходим. Как видно из распиновки, изображенной на рисунке выводы «общий» и «микрофон» в данных типах «перепутаны».

Одни и те же марки телефонов, но выполненные в китайском исполнении, могут иметь наушники с OMTP распиновкой. Если подключить неподходящую распиновку, звук в наушниках будет искажен, микрофон может выйти из строя. В таком случае требуется перепаивать контакты разъема в соответствии со схемой.

В продаже имеются переходники с одного стандарта на другой.

Проверка распиновки наушников нестандартных разъемов

В некоторых мобильных устройствах и GSM телефонах, в большинстве случаев, прежних годов выпуска применялись телефоны с оригинальными специальными разъемами. В таких случаях с помощью поисковиков можно найти оригинальную распиновку разъемов наушников. Она может иметь разные схемы подключения, например, изображенную на рисунке.

Если наушники таких устройств выйдут из строя, можно обрезать кабель наушника, приобрести новую гарнитуру, и произвести монтаж новых наушников в соответствии со схемой.

При отсутствии информации в интернете можно самостоятельно определить распиновку наушников. Для этого необходимо выполнить следующие действия:

разобрать корпуса динамической системы наушников, для этого можно использовать активный растворитель;
прозвонить между собой выводы динамиков наушников, Нулевое сопротивление будет соответствовать общему проводу;
прозвонить контакты разъема с общим проводом, номер контакта, при котором мультиметр покажет сопротивление близкое к нулю, будет контактом подключения общего провода;
аналогичным образом следует произвести прозвонку к противоположным контактам динамаков наушников;
для гарнитуры с микрофоном производят поиск подключения к контактам разъема для каждого вывода по отдельности.

Общие рекомендации

Разъемы TRS типа имеют стандартную распиновку. Слабая слышимость в наушниках может быть следствием обрыва общего провода либо несоответствия выходного сопротивления усилителя мобильного устройства с сопротивлением динамической системы наушников.

Разъемы TRRS имеют два типа распиновки: CTIA и OMTP. Установка наушников с «неродной» распиновкой приводит к искажению звукового сигнала, может привести к неисправности микрофона.

Тематические материалы: Как подключить беспроводные наушники к телефону , Как правильно настроить микрофон наушников на компьютере с Windows , Как правильно прогреть наушники и нужно ли это делать , Как самостоятельно починить наушники, если один перестал работать , Как улучшить качество звука в наушниках , Наушник не работает: диагностика поломки, способы ремонта , Нет звука в наушниках , Ремонт наушников своими руками , Самостоятельное изготовление простых наушников и гарнитуры с микрофоном

Виды разъемов наушников для телефона

Mini-Jack

Micro-Jack

Подключение по USB

Технические особенности

Прошлые версии

Вывод

Mini-Jack

Micro-Jack

Подключение по USB

Технические особенности

Прошлые версии

Вывод

Наушники – это полезное во множестве ситуаций устройство, которое, при должном качестве, вполне способно заменить собой полноценную акустическую систему низкого или даже среднего уровня. Как и колонки, которые могут подключаться к источнику звука самыми разными способами, наушники, подключение которых, на первый взгляд, весьма простое, могут соединяться с компьютером, телефоном или другим устройством посредством широкого ряда технологий.

Виды наушников

Тип и, соответственно, сложность подключения и последующей настройки наушников варьируется в зависимости от вида используемого устройства. Наушники, как известно, бывают разными. Основываясь на принципе подключения, их можно разделить на следующие группы:

проводные наушники:

вкладыши и вакуумные наушники, а также мониторы и простые накладные устройства, подключаемые посредством простейшего акустического разъема – линейного выхода;
накладные наушники, имеющие в своей конструкции встроенную звуковую карту и подключаемые к USB-порту.

беспроводные наушники:

инфракрасные;

радиоволновые;

Bluetooth-наушники.

Таким образом, для подключения наушников может использоваться либо акустический разъем (иногда, если оного нет на корпусе источника звука, может использоваться переходник с RCA на мини-джек, но сами наушники все равно имеют штекер последнего типа), либо порт USB 2.0, 3.0 или micro-USB, либо передатчик (инфракрасных или радиоволн).

Каждый из типов наушников имеет свои особенности. Чем же характеризуется тот или иной тип разъема и предназначенное для него устройство?

Акустические разъемы

Колонки могут подключаться к источнику звука разными путями, через разнообразные аналоговые и цифровые интерфейсы: линейные выходы, RCA, HDMI, SCART и т. д. Для наушников же из всего этого разнообразия доступны только первые два варианта.

Что такое линейный выход? Это небольшой разъем на звуковой карте, который можно найти практически на любом современном устройстве: компьютере, телефоне, MP3-плеере и даже телевизоре. Осмотрите, к примеру, ноутбук. На одной из его граней вы обязательно найдете от одного до трех разъемов, иногда промаркированных цветами и всегда – иконками. Предназначены эти разъемы для подключения штекеров типа mini-jack.

Что такое mini-jack? Знатоки английского языка сразу поймут, о чем речь – слово jack в данном случае обозначает не имя, а «разъем». Штекер же, который подключается к этому разъему, именуется словом plug. Существует три вида джеков, каждый из которых применяется с определенной акустической техникой:

стандартный jack имеет диаметр 6,3 мм – его очень просто определить по его большому размеру, а найти его можно на самой сложной и профессиональной технике – студийном оборудовании, электрогитарах, профессиональных мониторных наушниках;
mini-jack диаметром 3,5 мм – это самый распространенный тип акустического разъема – встречается практически на всех смартфонах, на всех ноутбуках и настольных компьютерах со звуковой картой, а подключить у нему можно большую часть наушников и аналоговых колонок;
micro-jack – маленький разъем шириной всего 2,5 мм, используется, как правило, для подключения наушников и гарнитур, используемых с техникой от Apple – iPhone, iPod или iPad.

Помимо размера и назначения, джеки могут отличаться и другими своими характеристиками – например, количеством жил. От этого параметра зависит количество каналов, которые могут воспроизводиться наушниками. Если посмотреть на штекер любых наушников, можно увидеть ободочки – это и есть, собственно, коннекторы, передающие сигнал.

Если коннектор один, наушники являются моноканальными, то есть в каждом ухе будет воспроизводиться одинаковый звук. Чаще всего жилы две – это левый и правый канал, для каждого уха свой. На гарнитурах, как правило, обнаруживается три обода – два канала и микрофонная линия. Если жил много – вам повезло, потому что в таком случае наушники многоканальные – звук в таких может быть на одном уровне с системами объемного звука.

Если говорить о гарнитурах, не стоит забывать и об устройствах из прошлого, которыми до сих пор пользуются многие люди. Телефоны от некоторых производителей – Nokia, Sony и других – ранее оснащались специальными разъемами, к которым подходили только определенные модели наушников с микрофоном. Сегодня, конечно, такие наушники найти непросто – практически на все смартфоны, будь то устройства на платформе Android, Windows или какой-либо другой, устанавливаются стандартные линейные выходы. Отличаются только iPhone – к ним можно подключить только соответствующие наушники и гарнитуры.

Особенности USB-наушников

Отдельный вид проводных наушников – это устройства, подключаемые к порту USB. Такой порт, как и линейный выход, сегодня можно найти практически на любом источнике звука – ими издавна оборудуются все компьютеры и ноутбуки, поскольку именно через этот порт передается информация с переносных flash-носителей.

Раньше USB можно было найти только на компьютерах, но сегодня такие порты ставятся и на даже самые дешевые LCD-телевизоры, большую часть музыкальных центров, некоторые планшеты. А на телефонах можно найти порт micro-USB, к которому соответствующие наушники могут быть подключены либо напрямую (не все модели), либо через подходящий переходник.

Использование USB-наушников именно в связке с телефоном оправдано больше всего. Это связано со следующими особенностями этих устройств:

В отличие от обычных наушников, USB-устройства являются активными. Звук в них мощнее и чище за счет наличия встроенного усилителя. Некоторые модели телефонов и плееров, конечно, имеют дополнительный усилитель, но крайне редко, а стандартного некоторым пользователям не хватает. Выносной же усилитель не только усложняет систему, но и вызывает неудобство – его просто-напросто некуда положить, выходя из дома.
Нет нужды во встроенной звуковой карте, поскольку на борту наушников есть своя микросхема с аналогичным функционалом. Это бывает очень полезно – на не самых качественных телефонах встроенная акустика имеет свойство ломаться, а ремонт встает в сумму, сходную, а то и превосходящую стоимость самого телефона. Кроме того, встроенная звуковая карта может обрабатывать звук лучше.
Не нужен акустический разъем – если он сломался, вы не лишитесь возможности пользоваться наушниками.
Возможно параллельное воспроизведение звука через динамик и наушники – так, можно назначить музыку на наушники, а уведомления и звонки оставить на встроенном динамике.

Есть, конечно, у USB-наушников и минус – так, они весьма активно потребляют энергию. Через порт идет ток мощностью около 5 вольт – обычная батарея за счет этого может разрядиться довольно быстро. Такой проблемы, конечно, не возникает при подключении наушников к компьютеру или другой стационарной технике.

Подключение беспроводных наушников

Беспроводные наушники, конечно, не используют никаких разъемов, но без них разговор об интерфейсах подключения будет неполным. Да и это отсутствие необходимости в разъемах – хотя и базовый принцип использования беспроводных наушников, но есть и некоторые оговорки. Как же подключаются такие наушники?

Инфракрасные и радиоволновые наушники всегда подключаются к специально предназначенным для них передатчикам, которые идут в комплекте с устройством. Из-за этого их использование весьма ограничено. Современные Bluetooth-наушники же являются универсальными. Их можно подключить к любому современному мобильному устройству – и смартфоны, и планшеты, и ноутбуки снабжаются встроенными передатчиками. К настольному компьютеру легко подобрать USB-передатчик; если же есть необходимость подключения беспроводных наушников к телевизору, можно использовать передатчик другого типа.

Соответственно, роль разъема в данном случае играет передатчик. По большей части, соединение источника звука с наушниками происходит автоматически – наушники легко найдут передатчик, испускающий Bluetooth-сигнал, определят его и предложат пользователю подключиться. В случае с телефоном придется осуществить сопряжение – сопоставление наушников и встроенного передатчика. Это связано с тем, что передатчик в смартфоне имеет много функций, и операционной системе нужно знать, какую информацию следует передавать по радиоканалу – звуковую, видео или просто файловую.

Подключить беспроводные наушники к телевизору не менее просто. Нужно лишь воткнуть выносной передатчик в линейный вход на корпусе устройства, после чего включить наушники – все соединится автоматически. В большинстве случаев не потребуется даже дополнительная настройка – звук пойдет сразу же.

Таким образом, для подключения наушников может использоваться целый набор интерфейсов. Все они просты в эксплуатации, если изучить соответствующие инструкции пользователя.

Другие статьи раздела Наушники: подключение и установка

Наушники с микрофоном, настройка в Windows

Помимо стандартных наушников, которые идеальны для многих ситуаций – например, для просмотра фильмов или прослушивания музыки в домашних условиях, а также при подключении устройства к телевизору или. 4921

Как настроить наушники в Windows

Качество выдаваемого звука – это одна из главных характеристик любой акустической системы. Не имеет значения, из каких устройств она состоит – хорошо работать должны и мощные колонки, образующие. 3755

Разветвители для наушников

Наушники очень просто подключить к мобильному или стационарному устройству – в большинстве случаев для этого не понадобятся никакие переходники или дополнительные приспособления. Поэтому в тех. 6931

варианты разветвителей на ноутбук и компьютер. Как подключить наушники и микрофон в один разъем?

Сложно себе представить современную жизнь без удобных девайсов, например, без наушников. Они сделали использование компьютера, ноутбука, телевизора, смартфона еще более удобным. Однако важным моментом является правильное соединение наушников с любым из устройств. Опытные специалисты без труда справятся с этой задачей, а вот обычным пользователям стоит ознакомиться с некоторыми моментами.

Характеристика

Чтобы лучше понять как правильно соединить наушник с компьютером или смартфоном – напрямую или через переходник, следует заранее ознакомиться с некоторыми определениями. К примеру, аудиокабель представляет собой кабель, с помощью которого можно соединить два элемента и получить единую аудиосистему. Именно с его помощью и происходит непосредственное соединение наушников с каким-либо устройством. Как правило, шнур на обеих сторонах имеет разъемы, которые одинаково выглядят и относятся к одному типу. Однако такой кабель может иметь и различные виды разъемов, чтобы стать одновременно еще и переходником.

С помощью кабеля-удлинителя можно просто увеличить диаметр пространства, в котором используются наушники. Обычно на обоих концах такого кабеля разъемы относятся к одному типу, но имеют разный вид. Так, с одной из сторон разъем выглядит как круглая розетка, а с другой — как вилка-штекер.

Разъем, который устанавливается на кабель, называется коннектор. Он подбирается непосредственно под наушники и устройства. Стоит уточнить, что нельзя брать необходимые разъемы и просто соединять их акустическим шнуром. Ведь для этого нужно хорошо понимать, совместимы ли коннекторы и как их правильно соединить.

В противном случае можно не получить желаемое качество звучания.

Переходник для наушников с микрофоном также называется адаптер. Собой он представляет устройство, которое позволяет перейти от одного типа коннектора к другому. Причем иногда приходится комбинировать не один, а даже несколько переходников. В том случае, если разъемы на кабеле качественные, звук будет хорошим.

Однако каждое дополнительное соединение с коннекторами является рисковым моментом. Если где-то на концах кабеля будет не до конца пропаянный контакт или окисленный, а также неплотно надетый разъем, то звучание однозначно будет плохим.

Следует уточнить, что не стоит выбирать слишком длинный кабель. Иначе уровень звучания снизится. Конечно, запас шнура должен быть, но умеренным. Защитить звуковой сигнал от помех электромагнитного типа позволяют ферритовые кольца, а также экранирование шнура. Разъемы могут иметь различный вид. Чаще всего встречается вариант в виде штырька-вилки и гнезда-розетки. Однако есть и в виде миниатюрных блоков, которые могут закрепляться на корпусе устройства.

Виды

Переходники отличаются по разъемам. При этом существуют группы, которые используют подходящие форматы передачи сигналов. Важно запомнить, что адаптеры надо подбирать только для одной из групп. Чаще всего для наушников с микрофоном переходник на одном из концов имеет разъем-двойник, который также известен как разветвитель.

Разъемы TS, TRS, TRRS по другому еще называют Jack. Как правило, они необходимы, чтобы передавать аналоговый линейный сигнал. Чтобы лучше понимать, что они собой представляют, следует расшифровать их названия. Так, TS произошло от слова Tip, что означает «кончик», и Sleeve, означающего «гильза». TRS отличается по виду наличием кольца, которое переводится на английском Ring, соответственно, TRRS имеет 2 кольца.

Диаметры у данных разъемов могут отличаться. Если данные разъемы передают сигнал одного уровня, то их можно комбинировать в различных вариантах. Чаще всего встречаются переходники от TRS (6,3 мм) к TRS (3,5 мм), от TRRS к 2TRS или от TRS к 2TS.

6,3 миллиметра называется просто jack и подходит для подключения к различным устройствам, производящим звуки.

3,5 миллиметра носит название mini-jack или Jack 3.5, с его помощью подключают микрофоны, наушники и различную компьютерную технику.

2,5 миллиметра или micro-jack создан специально для мобильных телефонов.

RCA или Phono передает линейный сигнал, его можно использовать для профессиональных и обычных устройств. Чаще всего применяется для передачи цифровых сигналов. У данного разъема имеется только 2 контакта, он может передавать только монозвучание. С данным типом коннектора чаще всего встречаются комбинации с jack-коннекторами. Нередко встречаются следующие варианты: от TRS к 2 x RCA или от TS к RCA. Однако прежде, чем приобретать такие переходники, надо узнать, согласованы ли сигналы на обоих сторонах кабеля. Ведь цифровой разъем RCA может не сочетаться с аналоговым TRS.

Разъем XLR необходим, чтобы передавать линейные, цифровые сигналы, а также с микрофона. Хороший контакт позволяет использовать для профессиональных устройств. Нередко именно XLR является разъемом для микрофона. Переходники с этим разъемом есть, но надо хорошо представлять, какой сигнал передается по шнуру. Ведь уровень микрофона ниже, чем линейный, а значит, при их подключении звук получится слишком тихим. Редко встречается переходник от TRS к XLR, который позволяет завести аудио сигнал на стерео вход. Однако при этом будет отсутствовать защита от помех. Чаще можно найти переходники от XLR к jack (6,3 мм) для сигнала, идущего с микрофона, а также от XLR к TRRS для линейного аудио сигнала.

SpeakON встречается в профессиональных устройствах. Довольно часто используется, чтобы передавать усиленный сигнал, идущий от усилителей к колонкам. На обоих концах кабеля, как правило, одинаковые разъемы.

ODT Toslink позволяет передавать цифровой сигнал в формате ADAT, SDIF, PDIF при помощи кабеля из оптоволокна. Для маленьких аудио-устройств выпускается в уменьшенном варианте Toslink. По внешнему виду сильно похож на mini-jack (3,5 мм). Нельзя подключать просто к линейному входу.

USB-разъем может иметь приставку mini или micro и используется, чтобы передавать цифровые данные, включая аудио в цифровом варианте. Переходник вида от USB к jack 3,5 мм предназначен для мобильных устройств. Именно с его помощью производится подключение наушников.

Критерии выбора

Если необходимо передать звуковой сигнал от устройства к наушникам и используется один стандарт передачи аудио, то здесь все достаточно просто. Понадобится переходник, у которого будут коннекторы различных стандартов. Однако надо быть внимательным, чтобы разъемы были совместимыми друг с другом. Конечно, сегодня на просторах интернет-магазинов можно найти какой угодно переходник, включая от USB к RCA.

Однако их качество никто не может гарантировать. Результат использования такого переходника может быть достаточно далеким от желаемого.

Среди таких девайсов могут встречаться и вполне рабочие варианты. Но они чаще всего идут как часть комплекта конкретного устройства, которое способно распознавать и обрабатывать нестандартные сигналы на входе. Не всегда такие адаптеры можно применять к другой технике. Причем последствия для последней могут быть самыми неприятными.

Чаще всего при различных стандартах звукового сигнала применяются не просто переходники, а преобразователи аудио сигнала. При их выборе важно обратить внимание на разъем, который будет подключаться к компьютеру или ноутбуку. Среди них встречаются штекеры с 3-мя и 4-мя контактами.

Следует уточнить, что под комбинированный разъем подходят только наушники со штекером, на котором 4 контакта.

Подключение

Чтобы подключить наушники с микрофоном к компьютеру или ноутбуку, необходимо внимательно осмотреть панели устройств. Как правило, на левой или правой панелях располагается разъем для их подключения. Если разъем комбинированный или гарнитурный, то он будет черного цвета. Иногда возле него могут быть нарисованы наушники с гарнитурой. В один такой разъем можно подключить и микрофон, и наушники. Сегодня чаще встречаются варианты, где для наушников используется разъем зеленого цвета, а для микрофона – розового.

Переходники, как правило, используются для проводных моделей наушников. Беспроводные варианты можно подключить на компьютер напрямую за счет встроенных передатчиков. Если используется переходник, то его следует подсоединить в подходящий разъем на устройстве, откуда исходит звук. После этого к переходнику необходимо подсоединить наушники. Далее остается только настроить звук.

Стоит отметить, что пользователи iPhone 7 могут подключить наушники только через Lightning-разъем.

Поэтому им нередко приходится пользоваться специальным адаптером. Причем пользователи подчеркивают, что качество звука при этом несколько улучшается.

В следующем видео представлен обзор переходника для наушников.

Виды гарнитур и контактов 3.5мм миниджек. Совместимость TRS TRRS CTIA OMTG – Petlichka.kz

Для начала договоримся о терминах.

Гарнитура=Наушники+Микрофон. Не называйте гарнитуру наушниками, если хотите, чтоб вас правильно поняли. Даже смартфон, при подключении к нему гарнитуры или наушников, чувствует разницу.

Ликбез по гарнитурам и наушникам: совместимость, переделка, ремонт CTIA, OMTP, Гарнитура, Наушники, Прозвонка, Распайка, Распиновка, Длиннопост

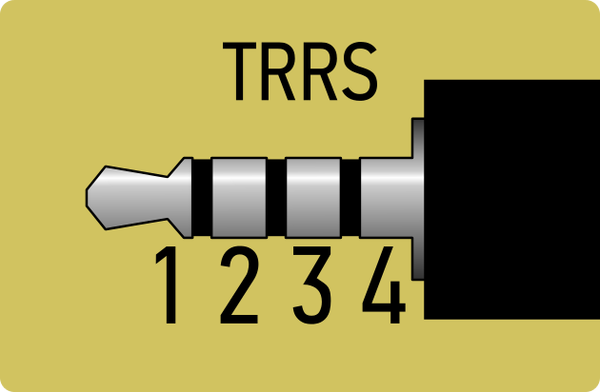

Штекер, который часто называют «джеком», имеет техническое название: TRS (три контакта) или TRRS (четыре контакта). Контакты штекера нумеруются от острия к основанию.

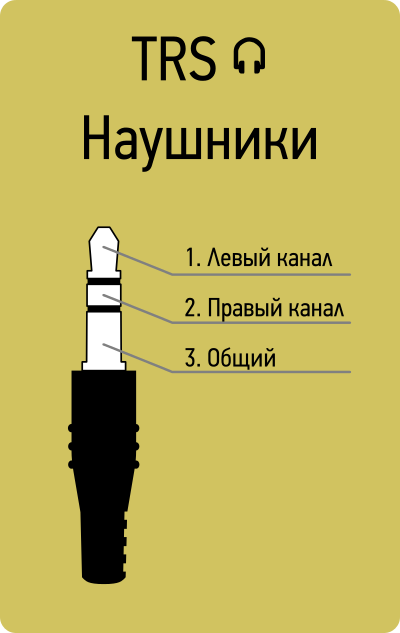

У наушников каждому контакту назначение задано чётко:

1. Левый канал

2. Правый канал

3. Общий провод

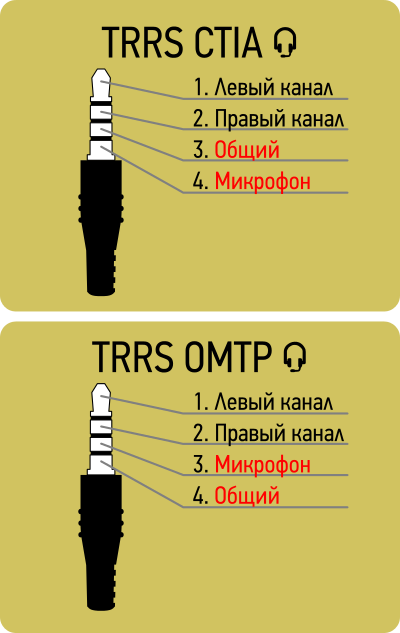

У гарнитуры не всё так однозначно. Существует два основных стандарта распайки гарнитуры — OMTP и CTIA.

Если гарнитура у вас не той системы, что смартфон — звук в «ушах» будет глухой, а микрофон работать не будет. При удержании кнопки на пульте звук в «ушах» нормализуется.

Разница между распайками заключается лишь в положении контактов микрофона и земли. Достаточно поменять эти контакты местами, чтоб сменить тип гарнитуры на «противоположный».

1. Стандарт CTIA (т.н. новый стандарт). К нему относится большинство новых смартфонов. В быту такую распайку называют «под Samsung».

Список смартфонов и гарнитур CTIA см. здесь: http://rones.su/techno/raspinovka-garnitur-trrs-staraya-i-no…

2. Стандарт OMTP (т.н. старый стандарт). Фактически все старые Nokia (вплоть до Nokia Asha) были распаяны под OMTP. Собственно, так эту распайку и называют по-простому: «под Nokia».

Список смартфонов и гарнитур OMTP см. здесь: http://rones.su/techno/raspinovka-garnitur-trrs-staraya-i-no…

Устранить проблему несовместимости можно с помощью переходника «CTIA and OMTP headphone converter» (или «miniJack-miniJack FiiO», или «FiiO LU1/LU2»).

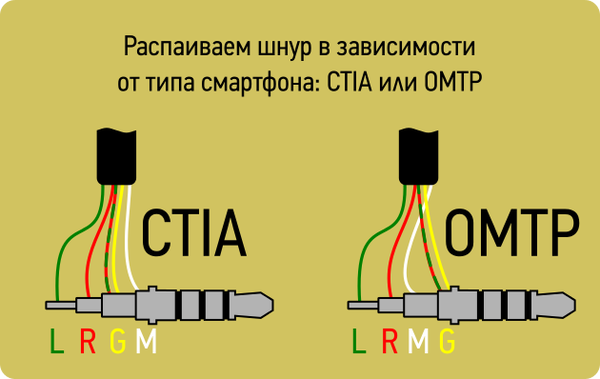

Спаять такой переходник можно и самостоятельно. Правда, для этого придётся раздобыть 4-контактное гнездо. И понадобится 4-контактный штекер.

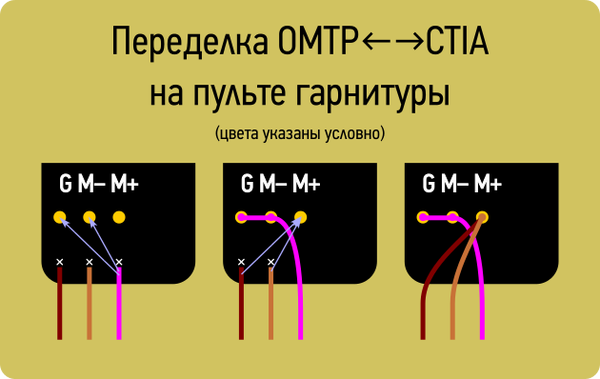

Можно переделать саму гарнитуру под нужный стандарт. Приведу здесь общую идею переделки. Если будет нужно, сделаю более детальный пост на эту тему.

Если пульт расположен на разветвлении гарнитуры, то перепайку можно осуществить в пульте. Бывший Микрофонный провод припаиваем к тем точкам, где располагались земляные провода (Земля и Минус микрофона), а Землю и Минус микрофона припаиваем на место Микрофонного провода. Обратите внимание — точки, куда были припаяны земляные провода (в том числе минус микрофона) необходимо соединить перемычками!

Если пульт установлен на одном из ответвлений шнура, переделку придётся осуществлять перепайкой штекера. Идея та же. Меняем местами провода на 3 и 4 контактах. Если на одном из контактов несколько жил, переносим их «коллективно»!

Восстановление оторванного штекера.

Количество проводов в шнуре гарнитуры может варьироваться от 4 до 6. Четыре провода (Левый, Правый, Микрофон и Земля) обычно используется в тех гарнитурах, где пульт установлен перед разветвлением. От штекера до пульта идёт один «земляной» провод и разветвляется уже в пульте на микрофон и аудиоканалы. В гарнитурах с пультом, установленным на ответвлении одного из каналов, к штекеру припаяно два земляных провода — на каждое ответвление своя «земля». Бывает, отдельная земля идёт на микрофон в качестве отплётки, тогда в шнуре 6 жил — Левый канал, Земля левого канала, Правый канал, Земля правого канала, Микрофон, Земля микрофона.

Чтобы припаять штекер к гарнитре, придётся прозвонить провода шнура, так как единой цветовой маркировки проводов не существует. Хотя, есть определённые тенденции, на них и будем опираться.

• Левый канал в большинстве случаев отмечен зелёным проводом.

• Правый канал, как правило, красный провод.

• Земля — медный провод. Медный с полосками — земля одного из каналов или микрофона. Например, медный с зелёными полосками — скорее всего земля левого канала.

• Микрофонный провод часто бывает белого цвета (может быть в медной оплётке) или синего. Но, увы, это не догма. Надо прозванивать.

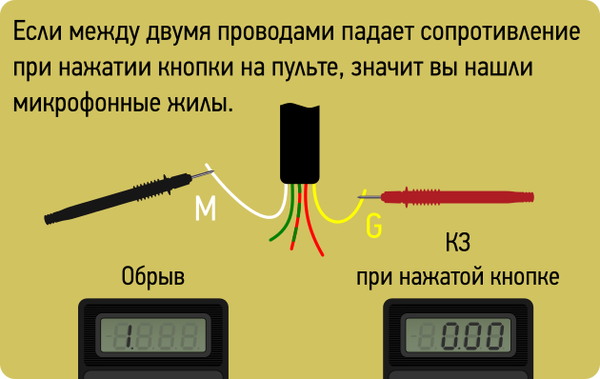

Итак, с цветами сориентировались. Берём мультиметр и проверяем наши догадки.

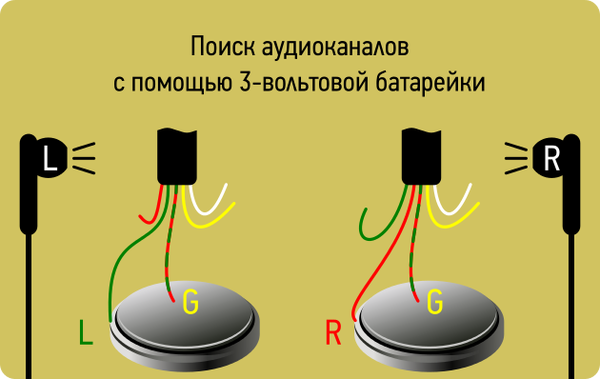

При отсутствии мультиметра прозвонить гарнитуру можно и на слух с помощью батарейки на 3 вольта. При касании проводами аудиоканала контактов батареи, в соответствующем динамике слышен треск. Если трещит в обоих каналах, значит у вас в руках провода левого и правого канала. Надо ещё найти землю.

как припаять штекер из 3 и 4 проводов правильно? Что делать, если сломались наушники у штекера?

При частом использовании наушников их штекер неизбежно выходит из строя. Вы узнаете, что делать, чтобы определить и устранить эту неисправность. Мы расскажем, как правильно припаять штекер для 3 и 4 проводов, а также дадим советы по ремонту и дальнейшей эксплуатации.

Виды

Разная аудиотехника имеет различные разъемы, которые отличаются не только размерами, но и функционалом. Поэтому существует несколько видов штекеров:

Микро Jack размером 2,5 мм (TS/TRS/TRRS). Область применения – портативная аудиотехника, некоторые видеокамеры и микрофоны. Ранее такой стандарт использовался в мобильных телефонах.

Мини Jack диаметром 3,5 мм (TS/TRS/TRRS). Знакомый многим интерфейс, который используется в современных компьютерах, смартфонах, планшетах, аудиоаппаратуре и много где еще.

Большой Jack диаметром 6,25 мм (TS/TRS). Используется в стационарной профессиональной аппаратуре, усилителях и караоке-устройствах.

USB. Такой разъем имеют некоторые полноразмерные компьютерные наушники.

USB Type C. Это новый интерфейс для подключения мобильной гарнитуры. Он пока еще слабо распространен, в основном используются переходники USB Type C – mini Jack.

Латинские буквы в разъемах типа Jack указывают на количество контактов. Оно слабо связано с размерами штекера, но производителями обычно соблюдается приведенная выше классификация. Каждая буква означает следующее:

T – Trip (защелка). Это – «носик» штекера, его самое начало.
S – Sleeve (втулка). Конечная часть штекера, которая прилегает к пластмассовому корпусу.
R – Ring (кольцо). Располагается между этими двумя контактами.

В некоторых разъемах, предназначенных для передачи звука в формате моно, его может не быть. В других, где используется микрофон или система шумоподавления, контактов R может быть несколько.

Число проводов, которые входят в разъем, может варьироваться в зависимости от функционала и назначения подключаемой гарнитуры:

2 провода. Ранее использовались для передачи монозвука в самых простых конструкциях аудиотехники (например, детекторных радиоприемниках). В настоящее время иногда используются для подключения микрофонов.

3 провода. Такая схема применяется и для стереозвука, и для монозвучания (тогда левый и правый каналы соединяются вместе).

4 провода. Такой разъем нужен для подключения стереогарнитуры, то есть наушников с микрофоном и управляющей кнопкой. Кнопка подключена параллельно с микрофоном.

5 проводов. Применяется в дорогой гарнитуре с системой активного шумоподавления. И когда для повышения качества звука микрофон с кнопкой управления подключаются к базе отдельным кабелем.

Иногда в 5-проводной схеме визуально можно наблюдать только 4 провода. Это потому, что в качестве 5-го проводника используется медная оплетка микрофонного кабеля. При ремонте такого разъема будьте внимательны.

Для облегчения работы провода имеют цветовую маркировку:

Правый канал – красный.
Левый – зеленый, синий, белый и другие цвета.
Общий контакт, или заземление – медный.

Но не все так просто, некоторые недобросовестные производители используют провода одного цвета. Тогда для ремонта наушники нужно полностью разбирать и прозванивать каждый кабель. Кроме того, даже одинаковые внешне разъемы имеют разную распиновку – CTIA и OMTP.

Если неправильно припаять такой штекер, можно вывести из строя микрофон. Даже если до такого не дойдет, звук в любом случае будет искажен. Выход только один – перепаивать штекер. Обычно используется схема подключения CTIA. Вариант OMTP встречается в дешевых китайских наушниках.

В продаже есть специальные переходники с CTIA на OMTP и наоборот. Как видите, правильно припаять штекер не так просто. Основная сложность – правильно вычислить назначение каждого провода. Но сначала нужно четко определить неисправность.

Как определить неисправность

Признаки, по которым можно определить поломку штекера, такие:

Сильные помехи, при воспроизведении звук искажается.
Не работает один динамик или сразу оба.
Не функционирует микрофон.
Не работает активное шумоподавление (если оно предусмотрено конструкцией гарнитуры).
Звук пропадает, а если пошевелить штекер – появляется.
Наушники работают только при определенном положении штекера.
Есть видимые повреждения штекера или заломы провода в месте соединения.
Штекер полностью оторвался.

Чтобы проверять работу гарнитуры, соедините ее с заведомо исправным источником. Главное – определите, что сломался именно штекер, а не динамики. Для их проверки включите мультиметр в режим прозвонки и присоедините его щупы к проводам от динамиков. Исправный спикер должен издавать шорохи и щелчки (но тихие, и к ним нужно прислушиваться). Когда неисправность штекера обнаружена, не огорчайтесь. Выполнить ремонт под силу каждому, кто умеет держать паяльник.

Как припаять наушники к штекеру

Для ремонта нам понадобятся:

острый нож или скальпель;
кусачки или бокорезы;
пинцет, медиатор или плоская отвертка;
паяльник, припой и флюс;
зажигалка;
термоклей и клеевой пистолет;
запасной штекер.

Нельзя использовать флюс, в составе которого есть кислота или щелочь. В нашем случае хорошо подходит сосновая канифоль.

Возможно, вам понадобятся не все эти предметы. Но ремонт – дело непредсказуемое, поэтому иметь запас деталей никогда не будет лишним. Когда все это готово, можно приступать к работе. Починить наушники можно 2-мя способами: использовать старый разъем или заменить его на новый.

Начинается ремонт одинаково:

Кусачками отрежьте старый штекер на расстоянии 2-3 см от его края.
Зачистите провода от изоляции (общий контакт желательно сделать чуть длиннее).
При изготовлении гарнитуры в кабели вплетается шелковая нитка, которая повышает их механические свойства. Провод нужно расплести, нитку удалить.
Зачистите кабель от лаковой изоляции. Ее можно убрать ножом. Или воспользоваться зажигалкой, а затем лезвием удалить нагар. Также лак хорошо убирается лужением, когда провод погружается в лужицу канифоли и прокаливается паяльником. На его жале должно быть немного припоя.
Правильно определите назначение каждого провода (это называется распиновка). Сопротивление динамиков наушников-вкладышей обычно равно 32 Ом.
Спаяйте вместе все заземляющие провода.

Также в качестве флюса возможно использовать аспирин, что наглядно представлено в следующем видео:

Далее выбирайте между ремонтом старого штекера или его заменой. Новый разъем можно припаивать сразу, с ним не нужно делать подготовительные операции (кроме как зачистить и залудить контакты). В продаже есть разные модели на 3, 4 и более проводов. Но они не лишены недостатков:

Отверстие для провода очень большое, нужно его чем-то заполнить. Например, термоклеем или герметиком.
Масса и размеры нового штекера больше, а это не добавляет некоторые удобства. Да и его внешний вид может сильно отличаться от общего стиля наушников.
Материал контактов разъема хуже подходит для паяния.
Некачественный штекер может расшатать гнездо на источнике.

Все эти недостатки касаются только самых дешевых разъемов. Чтобы их избежать, покупайте только качественные изделия. Тогда замена разъема не вызовет сложностей. Перед паянием не забудьте надеть на кабель все необходимые части штекера. Такую ошибку иногда допускают даже опытные мастера. Можно перепаять старый штекер, для этого нужно действовать аккуратно:

Разрежьте пластиковую изоляцию по шву и удалите ее.
Сфотографируйте место спайки каждого провода.
Зачистите контакты на штекере.
На кабель наденьте термоусадочную трубку и новый корпус. Это может быть колпачок от шариковой ручки, наконечник иглы от шприца и другое. Не забудьте подогнать размеры к штекеру.
Припаяйте провода.
Зафиксируйте новый корпус клеем и термоусадкой.

Проверьте наушники. Если звук чистый и работают микрофон и шумоподавление – работа выполнена успешно. Если нет – осмотрите места пайки, проверьте динамики и провода мультиметром.

Советы

Мы можем дать несколько советов по ремонту и эксплуатации, которые могут вам пригодиться:

Соблюдайте технику безопасности, работайте в хорошо проветриваемом помещении с достаточным количеством света.
Для уточнения распиновки именно вашей модели наушников поищите информацию на тематических сайтах или форумах, а также на сайте производителя.
При паянии не перегревайте штекер. Его контакты отделен между собой пластиковой изоляцией, которая может расплавиться.
Для лучшей очистки провода от лака можно воспользоваться таблеткой аспирина. Нужно положить на нее нужный участок кабеля и хорошо прогреть паяльником. Правда, потом провод все равно нужно очистить и залудить с помощью канифоли.
Во избежание дальнейших поломок следите, чтобы кабель не переламывался в месте входа в штекер. Это место можно усилить, если надеть пружинку от авторучки, обмотать скотчем или изолентой.

С более подробным разбором и ремонтом штекера наушников вы можете ознакомиться в следующем видео.

Что такое наушники с разъемом usb type-c, популярные модели

Гарнитуры с type-c в скором времени абсолютно заменят привычный нам mini-jack 3.5 мм. Вот основные особенности разъема type-c и 5 лучших моделей гаджетов этого типа.

Общие характеристики

Если не смотреть на достоинства и недостатки такого порта, трудно сказать, что появились существенные изменения. Штекер стал другим, и подключать уже привычный mini-jack вы будете через специальный адаптер. Но есть один важный момент – не все переходники или штекеры одинаковые.

Существует два способа для вывода звука по такому разъему, и каждый производитель для себя выбирает свой. Среди них:

Главная проблема здесь в том, что не все телефоны могут поддерживать оба способа. Поэтому перед приобретением вам, возможно, придется смотреть не только на ваше отношение к гарнитуре, но также придется убедиться, что она подойдет для вашего устройства.

Direct Audio

Direct Audio – это вариант вывода звука в аналоговом формате. Для того, чтобы создать такой режим, потребуется только микросхема, которая будет определять, что подсоединили к разъему для изменения сигнала и перевода его на необходимое устройство.

Поэтому телефон, который работает с Direct Audio, почти ничем не отличается от устройств с 3.5 мм. Единственное отличие – форма разъема. Музыка также обрабатывается начинкой смартфона и переходил к разъему в аналоговом формате. В самих аксессуарах нет важных деталей, которые могли бы влиять на качество воспроизведения.

Воспроизведение в таких устройствах ничем не отличается от аксессуаров с mini-jack 3.5. Его качество полностью зависит от возможностей телефона. Поэтому никаких изменений в лучшую сторону такой режим не предлагает.

Плюсы и минусы

Среди плюсов Direct Audio можно выделить:
· простоту конструкции;
· низкую цену аксессуаров.

Среди минусов:
· нельзя одновременно заряжать телефон и слушать музыку;
· уровень воспроизведения зависит от смартфона;
· необходимость поддержки телефоном этого режима.

Цифровой вывод по USB (CDLA)
Режим Continual Digital Lossless Audio (CDLA) – более современный, который интересен качеством передаваемого воспроизведения. Он представляет собой цифровой интерфейс, который переводит «сырой» звук из смартфона. Далее непосредственно в переходнике или аксессуарах он переоформляется в приемлемые для человека колебания. Поэтому качество воспроизведения зависит только от переходника или самих наушников.
В режиме CDLA аксессуары с разъемом type-c обязательно имеют декодер, который из цифровых нолей, единиц делает звуковые волны, а также усилитель, который усиливает звук для возможности увеличения громкости, динамики.
Качество воспроизведения зависит от того, насколько качественной будет гарнитура или переходник. От телефона качество абсолютно не зависит. Гаджеты одинаково будут звучать как на дорогом, так и на дешевом устройстве. Но для высокого качества потребуется дорогие адаптер или гарнитура.
Достоинства и недостатки

У режима CDLA type-c устройств гораздо больше плюсов. К ним относятся следующие:
· качество воспроизведения. При выборе качественной гарнитуры вы получите прекрасный звук в любое время. На это не влияет смартфон;
· хорошая звукоизоляция. Многие аксессуары обладают качественной звукоизоляцией, поэтому слушать музыку вы сможете даже в самых шумных местах;
· чистота воспроизведения. Частотный диапазон в таких аксессуарах сбалансирован, звук чистый, детальный при прослушивании любых жанров.

Из минусов я выделяю:
· цена;
· гаджет/ переходник с type-c требуют много заряда.

Топ 5 наушников type-c
За последние 2-3 года я часто начала встречать телефоны с разъемом Type C. Но аксессуаров для них пока не так много, потому что универсальными все еще остаются старые mini-jack. Вот несколько хороших гарнитур со штекером Type C.
Baseus B51 USB Type C.
Эта модель с type-c разъемом превзошла все мои ожидания. Она имеет стильный дизайн. Корпус аксессуара выполнен полностью из алюминия с глянцевыми вставками черного цвета. Пульт по управлению большой, комфортный при эксплуатации.
У Baseus B51 USB Type C качественное воспроизведение музыки, так как стоят довольно большие динамики для наушников. Также у них есть чип Sony DAC. Он уменьшает уровень потерянного качества воспроизведения и выдает 24-битный звук.
LeEco USB Type-C.
Эта модель предлагает режим CDLA, из-за чего качество передаваемого звука выходит на высокий уровень – не теряется ни битность, ни само качество.
Под этим названием скрываются не только одни вакуумные наушники-затычки. Сюда относят и накладные наушники.
NewBee NB-T1.

Внешне NewBee NB-T1 выглядят очень стильными. Они сделаны из керамики, из-за чего качество звука заметно лучше. Эргономика отличная, в ушах наушники сидят крепко и не выпадают.
Эта модель благодаря type-c разъему может выдавать звук в цифровом режиме CDLA в формате 96К/24bit.
Xiaomi USB Type-C.
Модель наушников с разъемом type-c от Xiaomi – самая распространенная. Ээто одна из первых версий, которая сейчас имеет низкую стоимость, по сравнению с другими.
Сделаны они, в отличие от других, из титанового сплава. Кабель покрыт специальной дополнительной оплеткой. Поэтому наушники Xiaomi внешне имеют вид более привлекательный, чем остальные.
Гаджет Xiaomi не наделен большим функционалом, но звук у него очень чистый и качественный. Сразу заметны детальные басы и высокие частоты, отлично проработанные средние.
JBL Reflect Aware C Earphones.
Модель от компании JBL – одна из лучших среди представленных с type-c разъемом и вообще имеющихся на рынке. Но и по цене они намного дороже остальных. Зато имеют прекрасную эргономику со специальными фиксаторами, достаточно стильный дизайн. Кабель выполнен с дополнительной защитой от спутывания.
Звук у наушников от JBL находится на высоком уровне: он чистый, детализированный. Все частоты сбалансированы, но заметно небольшое преобладание низких. Микрофон имеет систему активного шумоподавления.
Читайте также
ТОП лучших наушников всех времен и народов. На все случаи жизни!

Выводы
Наушники с type c набирают популярность. Многие производители смартфонов уже используют этот разъем, так как такие аксессуары подают более чистый и качественный звук. Однако это зависит и от режима его передачи. При Direct Audio звук никак не отличается от привычных нам mini-jack 3.5, а вот режим CDLA обеспечивает гораздо лучшим качеством воспроизведения. А как вам такая перспектива с заменой mini-jack разъема? Пользовались ли наушниками с type-c?
Анастасия Кербель

Разборные 4-контактные 3.5мм аудио штекеры для ремонта наушников
Наверняка многие попадали в ситуацию, когда при шевелении провода у штекера, в наушниках появляются различные шумы или когда вовсе звук в одном из наушников пропадал и кратковременно появлялся, а потом снова исчезал, и как эта неприятная ситуация в конце концов выводила из себя. Дёрнули по неосторожности шнур несколько раз, заломили случайно, растянули — всё это приводит к частичному или полному обрыву проводников внутри. Или когда на телефонной гарнитуре отказывают микрофон с кнопками на пульте. Бывают ситуации и комичнее, когда от штекера отваливается кончик.
Этот мини-обзор условно будет состоять из двух частей. В первой части покажу, как я раньше колхозно ремонтировал испорченные штекеры от наушников. Но так или иначе, мне сей способ поднадоел. Поэтому вторая часть будет посвящена этим покупным разборным штекерам.
Как ремонтировал штекеры раньше
Если вспороть внешнюю оболочку у шнура телефонной гарнитуры, то проводники там чаще всего бывают лакированные, окрашенные в разные цвета. С первого раза залудить такие проводники не получится:
Я залуживаю эти проводки по такой методике
1) Растапливаю немного канифоли на деревянной дощечке
2) На жало BC(M)3 паяльника наношу немного припоя, и, погрузив конец лакированного проводника в канифольную лужицу постепенно разглаживаю нагретым жалом. Спустя сравнительно короткое время лак сходит и конец проводника оказывается лужённым. Сей процесс наглядно отобразил на анимированной картинке ниже:
Можно припаивать проводники к штекеру согласно распиновке, которую нарисовал в паинте:
Примечание. Существует 2 стандарта распиновки 4-контактных TRRS штекеров: OMTP (Open Mobile Terminal Platform) и более поздний CTIA (Cellular Telephone Industries Association), отличие их в том, что микрофонный и общий контакты — меняются местами.
Но предварительно нужно не забыть надеть на шнур кусочек термоусадки

Затем на штекер сдвигаем кусочек термоусадки, чтобы он лишь чуть прикрывал собой бордюр на общем контакте
Тем временем нужно тонкими ломтиками нарезать термоклея

Этими ломтиками нужно набить полость внутри термоусадки до конца. Но не переусердствовать
Ещё раз проверить, чтобы край термоусадочной трубки лишь на миллиметр прикрывал собой бордюр
Получившуюся «шаурму» обдуваем феном или держим над открытым пламенем в крайнем случае.
Излишки термоклея сами выйдут наружу
Которые легко убрать ногтём
На моём смартфоне данное поделие смотрится так, но вполне работает и при обычном пользовании довольно долго:
Способ с термоусадкой и термоклеем условно можно назвать второй версией ручного ремонта 3.5мм штекера, а вот так выглядит первая версия, кстати работающая до сих пор — про термоусадку я тогда и знать и не знал, поэтому запаянный штекер обмотал в некоторых местах полосками бумаги во избежание «коротышей» и сверху замотал полосками канцелярского скотча:
Готовые штекеры
У выше рассмотренных способов присутствует достаточная долговечность, правда колхозного вида это не убавляет. На ощупь отремонтированный таким способом штекер ощущается как нечто бесформенно непонятное, а внутренний эстет так или иначе давал мне знать о своём недовольстве. Но это пустяки по большому счёту. А львиную долю времени в таком методе отнимала как раз зачистка штекеров от внешней оболочки.
Было решено найти и заиметь готовые разборные 3.5мм штекеры для уже предстоящих ремонтов наушников. Поштучно брать дороговато выходит, тем более с платной доставкой. Взял партию из 10 штук про запас, 4-контактных, ибо они поуниверсальнее.
Упакованы заготовки были в пупырчатый пакет:
Собственно, их вид. Если присмотреться, то 3 штуки из набора выполнены кривовато

Контакты имеют жёлтое покрытие. Корпус же серебристого цвета
Достаточно широкое отверстие в хвостовой части
Размеры 33×6.4мм
Диаметр штекера правильный:
Конструкция разборная, корпус выкручивается.
Вид внутри. Самый крайний контакт, отвечающий за левый канал, имеет резьбу.
Внутренний диаметр корпуса — 5.5мм, диаметр входного отверстия для шнура 3.8мм
Пластина сбоку, отходящая от земли (GND), имеет Т-образную форму, для обжатия шнура:
С обратной стороны есть отверстие:
Надфилем легко соскабливается жёлтое покрытие:
У компьютерных наушников брата, которые я когда-то уже ремонтировал, случилась та самая комичная ситуация — отвалился кончик, который застрял в разъёме телевизора (с этим я отдельно разберусь).
Здесь уже чёрная термоусадка. Отремонтированным штекером пользовались очень долго, но по всей видимости ему таки суждено было сломаться.
Кому интересно, вид этого «кокона» на телефоне
Старый штекер отрезал и выбросил, — его место теперь займёт обозреваемый. Толщина шнура 3мм
Провода на шнуре я зачистил таким образом — левый канал (в красной оболочке) — практически под корень, оставив снаружи 5-6мм проводника, правый канал (в белой оболочке) — чуть подлиннее сделал миллиметров на 8, общий провод (в чёрной оболочке) — самый длинный. На провод нужно заранее надеть корпус-капсулу и кусочек термоусадки 1.5см
Припаиваю, обжимаю шнур. Так как наушники без микрофона, то контакты, отмеченные стрелочками можно закоротить, чтобы предпоследний контакт, который следует за общим, не оставался висеть в воздухе. Я пока обошёлся без этого.
Термоусадку сдвигаю вниз, не до самого конца, так как термоусадка в этот раз толстая и корпус может не закрутится. Затем обдуваю феном
Спускаю вниз корпус-капсулу, проталкиваю через его отверстие термоусадку, закручиваю. Всё.
Как вы поняли, термоусадка здесь уже играет роль уплотнителя, чтобы шнур не болтался во входном отверстии.
Довольно аккуратно получилось.
В разъёме смартфона 4-летней давности штекер сидит достаточно плотно, чтобы девайс не рухнул вниз
Из нареканий отмечу длинную ступеньку, являющейся частью общего контакта — не будь её, общая длина штекера в корпусе могла бы получиться короче. Маркость корпуса — очень хорошо собирает отпечатки.
С уплотнением более тонких шнуров во входном отверстии штекера трудностей не вижу, т.к. можно нарезать несколько колец термоусадок и поочерёдно ими обжимать один участок на шнуре, по принципу бутерброда.
В хозяйстве эти заготовки однозначно пригодятся.
