Доброго времени суток, наши уважаемые читатели. В этот раз мы хотим поговорить о том, как выбрать квадрокоптер. Вопрос выбора вряд ли можно назвать простым. Количество моделей беспилотников исчисляется сотнями наименований, и это без учета наборов и комплектующих для самостоятельной сборки. Различия в функциональности, характеристиках, ремонтопригодности и, наконец, стоимости настолько значительны, что даже опытные пилоты проводят немало времени, подбирая новый коптер. Для новичков же все это зачастую оказывается темным лесом.

Знакомство с беспилотниками

Термин «беспилотник» является очень обширным, и объединяет не только квадрокоптеры но и, например, модели вертолетов и самолетов на радиоуправлении. В рамках данной статьи нас интересуют мультикоптеры, то есть устройства, построенные по вертолетной схеме, но оснащенные, как минимум, тремя несущими винтами.

Хотя в дальнейшем мы будем говорить о том, какой квадрокоптер выбрать, существуют и другие летательные аппараты, выполненные по такой же схеме, но оснащенные разным количеством винтов.

Трикоптеры

Вероятно, самым необычным в семействе мультикоптеров является трикоптер. У него три несущих пропеллера, при чем один находится на подвижной платформе. Изменяя угол поворота платформы, вы управляете поворотами дрона. Данный аппарат нельзя назвать лучшим вариантом для начинающих, он не так прост в управлении, как квадрокоптер. Но зато он очень маневренный и быстрый.

Квадрокоптеры

Наибольшее распространение получили квадрокоптеры. Они оснащены 4 пропеллерами и 4 движками, просты в управлении, позволяют поднимать дополнительный груз, могут оснащаться самым разным навесным оборудованием.

Выбирая свой первый беспилотник, лучше остановиться на квадре. Большинство аппаратов, представленных на рынке, являются квадрокоптерами. Удачная конструкция и хорошие летные характеристики позволяют использовать их для самого широкого круга задач.

Гексакоптеры

Отличие гексакоптеров от квадров заключается в использовании 6 пропеллеров и 6 двигателей. Среди дронов любительского уровня гексакоптеров не очень много. Это хороший вариант для видео и фотосъемки, ведь данные летательные аппараты сохраняют стабильное положение в воздухе, обладают увеличенной грузоподъемностью, более надежны и лучше сопротивляются ветру.

Октокоптеры

Октокоптеры, то есть дроны с 8 винтами, встречаются редко. Как правило, это профессиональные модели. Они способны поднимать тяжелые грузы, очень надежны, могут работать в неблагоприятных погодных условиях. Впрочем, для коптеров любительского уровня излишне надежные системы не нужны. Покупка октокоптера будет оправданна, если вы точно представляете, для чего он вам нужен.

Какой беспилотник вы ищете

Лучшим квадрокоптером для начинающих, безусловно, будет тот, что отвечает представлениям и требованиям своего владельца. И прежде чем бежать в магазин за покупкой, следует хотя бы приблизительно понять, для каких целей будет использоваться дрон.

Одно дело, если вы хотите просто познакомиться с БПЛА, и совсем другое, если вам необходима красивая картинка с воздуха или улучшенные скоростные характеристики. Даже поверхностное сравнение квадрокоптеров и их возможностей поможет определиться в выборе.

Прелесть коптеров в том, что специальные навыки и подготовка для управления ими не требуются. Главное, понимать, что именно вам нужно.

Игрушка

Игрушечные модели продаются в любом детском магазине. Их можно заказать на онлайн площадках, и стоят они недорого. Как правило, все они сделаны в Китае, хотя есть и исключения. К игрушкам принято относить все летательные аппараты, полетная зона которых ограничена помещениями. Если коптер не способен летать на открытой местности, то это скорее всего игрушка.

Впрочем, это еще не означает, что такие радиоуправляемые модели плохи. Главное, не гнаться за самыми дешевыми аппаратами, хотя именно в сегменте игрушек дроны могут стоить недорого, и при этом хорошо летать.

Более продвинутые игрушечные модели способны летать вне дома. Такие аппараты могут оснащаться простенькими видеокамерами, умеют передавать видео на пульт или смартфон, поддерживают распространенные функции (например, headless mode, возврат домой, и тд). Внешне они могут выглядеть как серьезные беспилотники, но их выдают скромные технические характеристики. Дальность полета редко превышает 100 метров, используются коллекторные моторы, качество видео оставляет желать лучшего.

Для видеосъемки

Квадрокоптер с камерой для начинающих пилотов может стоить довольно дорого. Да, вы без труда найдете недорогие дроны с видеокамерой и простым подвесом, но в данном случае дешевое – не значит качественное.

Хорошая камера с подвесом может стоить заметно дороже летательного аппарата. И если стоит задача получить хорошую картинку, то сэкономить не получится. Лучше взять недорогой коптер без камеры, но способный поднимать дополнительный вес, и дооснастить его экшн-камерой, например, GoPro или Sjcam. При желании, можно отдельно приобрести fpv передатчик. Такой комплект будет стоить сравнительно недорого и позволит получить видео приемлемого качества. Бюджетный квадрокоптер для съемки видео дешевле собрать самому, чем покупать готовое решение.

Ну а если деньги не являются ограничивающим фактором, то на выбор доступно множество моделей, оснащенных полу и профессиональными камерами, с многочисленными автоматическими режимами, гиростабилизированными подвесами и хорошей автономностью.

Гоночные fpv дроны

Гоночные дроны стоят несколько особняком от обычных квадрокоптеров. У них довольно ограниченная область применения. Такие квадры оснащаются мощными моторами, их корпус выполнен из облегченных материалов, а встроенная камера позволяет управлять в режиме FPV.

Зачастую гоночные дроны собираются из отдельных комплектующих, но есть и готовые модели. Бюджетных моделей не очень много, ведь используются качественные детали. На коптере обязательно должны быть установлены хорошие бесколлекторные двигатели.

Советы для начинающих

Выбрать квадрокоптер для начинающих можно спонтанно. И такой выбор может оказаться удачным. Однако учитывая, что в продаже частенько попадаются не самые качественные модели, вы рискуете потерять интерес к беспилотникам даже раньше, чем освоите азы управления. Рекомендуем прислушаться к нашим советам, ведь мы знаем, как правильно выбрать летательный аппарат.

Определитесь, зачем вам квадрокоптер

Постарайтесь ответить на вопрос, для каких целей будет использоваться дрон. Возможно, вы будете запускать его в небо не так часто, и тогда вам подойдет бюджетная модель любительского уровня. Не исключено, что коптер никогда не вылетит за пределы дома или офиса, и это значит, что нужен мини квадрик.

Если необходим коптер, умеющий снимать качественное видео, то следует обратить внимание на модели с качественным подвесом для камеры. Существуют селфи дроны, умеющие снимать красивые панорамы. В общем, устройств много.

Вы любите конструкторы?

В отдельную категорию входят коптеры, собираемые самостоятельно. Многие пилоты предпочитают своими руками собирать дроны, проводить тонкую настройку, совершать тестовые запуски. В продаже есть даже готовые наборы, из которых можно собрать квадрокоптер.

Определитесь являетесь ли вы радиолюбителем и готовы ли вы часами сидеть над сборкой квадрокоптера

Сборка коптера является процессом увлекательным и познавательным, а результат – уникальным. Второго такого дрона нет ни у кого. К тому же, собранный своими руками коптер может оказаться заметно дешевле заводских аналогов, одновременно превосходя их по своим параметрам и характеристикам. Возможности кастомизации практически безграничны, но готовы ли вы потратить свое время на создание беспилотника?

Определите бюджет

Огромное, часто решающее значение имеет бюджет. В любом гайде по выбору квадрокоптеров всегда уделяется внимание их стоимости. Лучшие летательные аппараты стоят дорого, но и за меньшие деньги можно получить достойный квадр.

Вряд ли на первый беспилотник стоит тратить крупную сумму. В конце концов, может быть вас не увлечет процесс управления, или вы не сможете найти достаточно свободного времени, чтобы часто запускать квадрокоптер в небо.

Ищите золотую середину. Сверхбюджетные коптеры тоже не станут хорошим выбором, ведь их возможности минимальны, они ненадежны и быстро выходят из строя.

Читайте обзоры

Прочитав определенное количество обзоров, вы поймете, как выбрать первый беспилотник и на какие характеристики следует обращать внимание в первую очередь. С обзорами вы можете ознакомиться в том числе и на нашем ресурсе. Кстати, мы не занимаемся рекламой или продвижением отдельных моделей, поэтому нам можно доверять.

Узнавайте про гарантию

Значительная часть коптеров заказывается в Китае, поэтому вопрос о гарантии часто оказывается риторическим. Но если вы покупаете дрон известной компании, фирма, его продающая, должна предоставить гарантию. Крупные производители, такие как DJI, обязательно предоставляют международную гарантию, и не имеет значения, у какого посредника вы приобрели летательный аппарат.

Особенности дронов

Поговорим о некоторых особенностях БПЛА. Не все из них могут иметь решающее значение при выборе, но о характеристиках квадрокоптеров для новичков необходимо иметь хотя бы общее представление.

Что такое rtf bnf и arf

На коробках с дронами обычно можно увидеть одну из следующих аббревиатур – RTF, BNF и ARF. Они обозначают:

  • RTF – ready to fly, или готов к полету сразу из коробки. В комплектацию входит все, что необходимо для запуска беспилотника. Зачастую он полностью собран и остается лишь зарядить аккумулятор
  • BNF – bind and fly (или привяжи к пульту и взлетай). Эта аббревиатура означает, что в комплекте нет пульта управления, но дрон можно соединить с тем пультом, что есть у пилота. Такая версия подойдет в случае, если аппаратура управления уже имеется. Как правило, с маркировкой BNF продаются продвинутые квадрокоптеры
  • ARF – almost ready ty fly (почти готов к полету). Несмотря на слово «почти», речь идет о наборе, из которого собирается квадрокоптер. В комплектацию входят все необходимые детали, однако сборкой и пайкой придется заниматься самостоятельно. Пульт ду может как входить в комплект, так и отсутствовать

Размеры

Размеры могут указываться как для модели в собранном виде, то есть с пропеллерами и защитой, а также с подсоединенным шасси, так и для модели без навесного оборудования и винтов. Также в качестве размера может указываться расстояние по диагонали между пропеллерами.

Чем больше размеры, тем лучше коптер сопротивляется ветру, тем больше подъемная сила винтов. Обычно такие аппараты обладают большим радиусом действия и камерой, способной снимать качественное видео. Квадр миниатюрных размеров не способен сопротивляться даже слабым порывам ветра, и часто несет на борту небольшую низкокачественную камеру (либо вовсе обходится без нее).

Дальность, время и скорость полета

Это одни из ключевых параметров любого квадрокоптера. Если говорить упрощенно, то чем каждый из них больше, тем лучше. Однако всегда есть ограничения.

Хорошим считается время полета, равное или превышающее 20 минут. Это уже довольно серьезный показатель, позволяющий рассчитывать на длительное пребывание в воздухе. Модели, способные летать 30 минут, стоят дорого и зачастую относятся к профессиональному сегменту.

Дальность полета в диапазоне 1-5 километров считается достаточной для большинства устройств любительского уровня. Некоторые коптеры обладают радиусом полета до 10-12 километров, и это настоящие дальнобойщики среди беспилотников. Летательные аппараты бюджетного уровня обычно способны сохранять связь с пультом в радиусе 100-200 метров (и меньше).

Скорость полета имеет первостепенное значение для гоночных дронов. Чем она выше, тем лучше. Что касается обычных квадрокоптеров, то избыточная скорость им не нужна. На первый план выходят плавность полета, устойчивость к порывам ветра, простота управления.

Тип управления

Для управления квадрокоптерами используются трансмиттеры, работающие на частоте 2.4 ГГц. Некоторые модели управляются на частоте 5.8 ГГц, однако, как правило, эта частота отдается под передачу видео.

Команды могут передаваться как с пульта управления, так и через приложение, установленное на мобильное устройство (смартфон или планшет). Некоторые коптеры, оснащенные качественными камерами и системами распознавания движений, способны реагировать на наклоны головы пилота, воспринимая их как команды.

Большинство дронов управляются пультами. Мобильные приложения позволяют расширить функциональность коптера. Как правило, дополнительные режимы полета и тонкие настройки работы коптера становятся доступными только при использовании программы.

Материал корпуса

Абсолютное большинство квадрокоптеров обладают пластиковыми корпусами. Иногда используются сплавы из легких металлов, углепластик, авиационный алюминий. На самом деле, применение более дорогих и прочных материалов оправдано только для моделей верхнего ценового уровня, в том числе для профессиональных беспилотников. Корпуса из пластика хорошо зарекомендовали себя, они обладают достаточной прочностью и легки.

На морозе пластик может становиться хрупким. Это характерно для бюджетных квадрокоптеров.

Двигатели

Коптеры, стоимостью до 100-150$, оснащаются дешевыми коллекторными моторами. К сожалению, надежность таких двигателей не слишком высока, зато они недорого стоят и их можно заменить.

Мощность коллекторных двигателей не позволяет развить дрону высокую скорость. Подъемной силы не хватает для того, чтобы поднять в воздух дополнительный груз без ущерба летным характеристикам. Моделей с коллекторными движками очень много. Подбирая первый летательный аппарат, новоиспеченный пилот зачастую даже не догадывается о том, какой тип двигателя используется.

Все более-менее серьезные аппараты оснащаются движками бесколлекторного типа. Они гораздо надежнее и мощнее, по сравнению с коллекторными двигателями. Скорее всего, у вас не возникнет с ними проблем на протяжении всего срока эксплуатации беспилотника. Профессиональные модели оснащаются только бесколлекторными моторами.

Использование более дорогих двигателей приводит к увеличению стоимости квадрокоптера. Однако если вы не хотите испытывать проблем с силовыми установками, советуем обратить внимание на модели подороже.

Аккумулятор

Емкость аккумулятора напрямую влияет на полетное время. Чем она выше, тем больше минут в полете сможет провести квадрокоптер. Существует одно критическое ограничение – с ростом емкости увеличивается вес батареи. Возможности двигателей не безграничны, поэтому установить в дрон любительского уровня емкую и тяжелую батарею не получится.

В недорогих квадрокоптерах аккумулятор может быть встроен. Это не очень хорошо, так как такую батарею нельзя заменить, и если она села, то продолжить полет с новой не получится. Впрочем, большинство квадров комплектуются съемными аккумуляторами. Запасные батареи окажутся совсем не лишними, особенно если вы планируете часто и долго летать. Хорошим считается время беспрерывного полета, равное 20 минутам. Недорогие коптеры обычно летают до 10 минут.

Наличие камеры и подвеса

Обзор квадрокоптера будет неполным без описания подвеса и камеры. Даже самые недорогие беспилотники зачастую оснащаются видеокамерами, умеющими не только записывать, но и транслировать видеосигнал.

Подвес необходим для того, чтобы стабилизировать положение камеры, уменьшить или полностью убрать вибрацию. Хороший подвес позволяет получить плавную картинку без дрожи и колебаний.

Взяв недорогой дрон с hd камерой, вы сможете рассчитывать на очень посредственное качество видеосъемки. Хорошая видеоаппаратура стоит дорого.

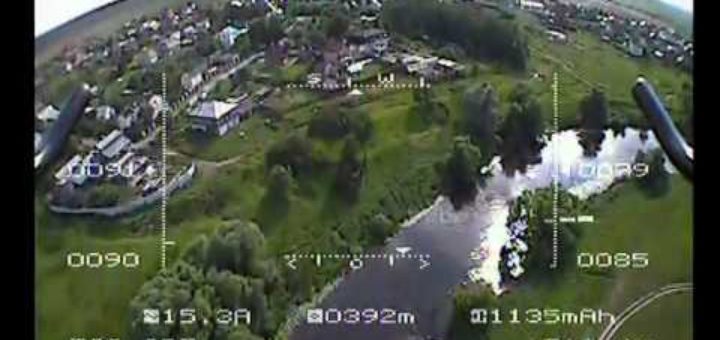

Некоторые камеры поддерживают функцию FPV. Трансляция видео ведется на пульт или на смартфон в режиме реального времени. Пилот может управлять коптером не визуально (что не всегда возможно, если аппарат далеко улетел), а с помощью видеосигнала.

Для недорогого дрона начального уровня наличие камеры с подвесом не является обязательным. Более того, лучше сэкономить деньги и купить модель без камеры, ведь скорее всего качество видео окажется неудовлетворительным. Но если вы желаете получить летательный аппарат с расширенными видеовозможностями, рекомендуем обратить внимание на квадрокоптеры DJI.

Дополнительные функции и возможности

Функциональность коптеров может быть разной. Самые простые модели обладают несколькими базовыми функциями. Например, выбор между двумя режимами полета и активируемый headless режим. Коптеры с барометром поддерживают функцию удержания высоты.

Чем дороже летательный аппарат, тем шире его функциональность. Вместо полетного контроллера на борту может быть установлен настоящий компьютер, способный выполнять множество команд и поддерживать несколько режимов полета. Дрон может оснащаться системой облета препятствий, автопилотом, поддерживать режимы самостоятельного взлета и посадки, уметь удерживать высоту, возвращаться к месту взлета, следовать за пилотом и так далее. В видеообзорах лучших квадрокоптеров обычно много внимания уделяется описанию функциональности.

Запасные части

Покупая свой первый квадрокоптер, мало кто задумывается о запасных частях к нему. А они, тем не менее, могут понадобиться. В комплекте, как правило, есть только четыре запасных пропеллера. Но если вы будете активно летать, то падения, столкновения и неаккуратные приземления могут привести к поломке не только винтов, но и лучей, двигателей, шасси, элементов корпуса.

Для популярных моделей обычно доступны практически любые запчасти. Если же коптер не пользуется большим спросом, то поиск того же полетного контроллера может стать настоящей проблемой. Не все запчасти можно приобрести у нас в стране, но зато почти всегда их можно найти в китайских онлайн магазинах. Опытные пилоты обычно заказывают расходники (движки, пропеллеры и аккумуляторы) заблаговременно.

В целом, квадрокоптеры отличаются высокой ремонтопригодностью. Корпус и внутренняя электроника выходят из строя редко, а винты и моторы необязательно должны быть фирменными.

Квадрокоптеры для новичков топ 5

Хотя любой рейтинг является в известной степени субъективным, мы решили составить собственный топ квадрокоптеров, которые можно приобретать в качестве первого летательного аппарата. В него входят:

Рейтинг квадрокоптеров с камерой топ-5

Одни из лучших камер любительского уровня устанавливаются на квадры DJI. Однако и другие компании стараются предложить достойные решения для видеосъемки с воздуха:

Рейтинг гоночных квадрокоптеров fpv топ 5

В рейтинг лучших FPV квадрокоптеров для гонок мы включили:

  • Eachine Racer 250
  • Walkera Runner
  • Smart Drone SMD
  • Eachine Falcon
  • Holybro Shuriken

Вывод

Мы постарались подробно рассмотреть все аспекты выбора квадрокоптера, рассказали о том, какие бывают дроны и чем они отличаются. Надеемся, с нашей помощью у вас получится совершить правильный выбор и стать владельцем качественного летательного аппарата, отвечающего вашим запросам.

На этом пока все, подписывайтесь на наши статьи и не забывайте делиться полезной и интересной информацией в социальных сетях.

Виды мультикоптеров | RCDetails Blog

Широко известно, что у вертолетов один несущий винт, в то время как мультикоптеры — это необычные летательные аппараты, с 2 или более винтами. В этой статье мы рассмотрим основные типы коптеров, опишем их плюсы и минусы.

Оригинал: TYPES OF MULTIROTOR

Общая информация

В мультикоптерах чаще всего используются винты с постоянным шагом, так что управление летательным аппаратом происходит за счет изменения скорости вращения моторов. Радиоуправляемые мультикоптеры становятся все более и более популярными для аэросъемки и изучения земли. Не так давно появившееся направление — гонки на коптерах (или на дронах или Drone Racing) — коптеры используются как для соревнований по фристайлу, так и в гонгах.

Видов мультикоптеров очень много. В основном они отличаются числом используемых моторов, например коптер с тремя моторами называется трикоптер, а конфигурация может обозначаться как Y3.

Число моторов и их расположение влияют на характеристики полета. Например, чем больше моторов, тем больше подъемная сила, т.е. вы сможете перенести более тяжелый груз. Большее число моторов также значит бОльшую надежность, в случае отказа одного из них. Недостаток — снижение энергоэффективности и увеличение стоимости (из-за покупки моторов и сопутствующих комплектующих).

Бикоптеры — коптеры с 2 моторами

У бикоптеров 2 мотора, которые могут поворачиваться серво машинками. Они похожи на ганшип из фильма Аватар. Вот подобный пример:

Samson_01

Бикоптеры — возможно самая дешевая конфигурация среди всех видов, потому как требуется всего 2 мотора и 2 сервы, но это самая сложная платформа в плане стабилизации полета. Подъемная сила минимальна, т.к. всего 2 мотора.

Бикоптеры не очень популярны, и информации о них не много.

BICOPTER_3281

Трикоптеры — коптеры с 3 моторами

У трикоптеров моторы располагаются в форме буквы Y, лучи расположены под углом 120 градусов относительно друг друга. Иногда они бывают в форме буквы «Т». Два винта на переднем луче вращаются в разных направлениях, чтобы компенсировать момент вращения друг друга. Задний мотор может отклоняться в сторону при помощи сервы, это дает возможность менять курс.

TriCopterIso

Довольно популярная и дешевая конфигурация, т.к. требуется всего 3 мотора, несмотря на то что, дополнительно требуется серва (но она обычно дешевле бесколлекторного мотора). Вообще говоря, трикоптер менее стабилен, чем коптеры с другим количеством моторов, и не так надежен, из-за того, что серву легко сломать при авариях. Хоббистам сложнее его собирать из-за поворотного механизма.

Трикоптеры лучше всех управляются по курсу. Когда квадрокоптеру или гексакоптеру нужно развернуться, они замедляют половину моторов, и разгоняют другую половину. Если коптер уже летит на полной скорости (газ 100%), то ему придется снизить скорость чтобы развернуться. Трикоптеры используют сервы для разворота, так что они меньше теряют тяги в этом случае.

Моторов все еще мало, так что и поднимают они не много.

tricoptere_mega

Квадрокоптеры — 4 мотора

У квадрокоптеров 4 мотора на симметричной раме. Для конфигурации X4 лучи находятся под углом 90 градусов. Два мотора вращаются по часовой стрелке (CW), два — против часовой стрелки (CCW), это нужно для компенсации вращения. Квадрокоптеры — наиболее популярная конфигурация среди всех коптеров.

QuadCopter-PlusConfig

Есть 2 основные конфигурации квадриков: «Х» и «+». Вариант «Х» более популярен, потому что винты не попадают в кадр (в случае FPV полетов и аэрофотосъемки). Некоторые предпочитают «+», т.к. этот вариант интуитивно понятнее и больше похож на самолет. Кроме того, легче определить ориентацию аппарата.

IMAG0986

Есть еще одна конфигурация это «H», она позволяет разместить камеру на раме сместив ее вперед, чтобы винты не попадали в кадр. Споры о том, что лучше «X» или «H», наверное, никогда не закончатся.

Y4 — тоже 4 мотора

Выглядит как трикоптер, но без хвостовой сервомашинки. Два обычных винта спереди, и два соосно расположенных мотора сзади, на одном луче. Механически проще чем трикоптер, т.к. нет поворотного механизма.

y4copter

Весят примерно как трикоптеры, но могут поднимать немного больше. Кроме того, они более надежны чем трикоптеры, т.к. нет сервомашинки.

VTail и ATail — 4 мотора

VTail и ATail — по сути это квадрокоптеры, у которых передние моторы расположены на обычных лучах, а задние 2 мотора расположены рядом друг с другом под некоторым углом. Еще можно сказать, что это смесь трикоптера и квадрокоптера и Y4.

vtail-copter

Не очень популярный конфиг, т.к. подъемная сила меньше (из-за взаимного влияния хвостовых моторов). Однако они выглядят офигенно и с визуальным определением ориентации аппарата нет проблем.

Пентакоптер — 5 моторов

Информации о них почти нет, мало кто их собирает.

Единственное достоинство — между передними лучами можно сделать угол побольше, чтобы лучи и винты не попадали в кадр. Вот пример сборки пентакоптера (англ.)

Гексакоптер — 6 моторов

У гексакоптеров 6 моторов, угол между лучами 60 градусов, три мотора CW и 3 мотора CCW.

hexacopter

Очень похожи на квадрокоптеры, но дают бОльшую подъемную силу, из-за большего числа моторов. Кроме того, они более надежны из-за избыточного числа моторов: если один мотор откажет, коптер все еще остается достаточно стабильным чтобы совершить мягкую посадку. Недостаток — большой размер и высока цена.

hexacopter1

Y6 гексакоптер — 6 моторов

У Y6 имеется 6 моторов на раме в виде буквы Y. По сути это трикоптер, у которого на каждом луче расположено по 2 мотора, один над другим. Вместо сервы для поворота используются моторы CW и CCW на каждом луче.

124_WOV-Y6-500-27-03-2010-small

Эти коптеры могут быть достаточно компактными (как трикоптеры), но с грузоподъемностью как у гексакоптеров. Однако Y6 менее эффективный конфиг из-за соосного расположения моторов.

y6-copter

Октокоптер — 8 моторов

У октокоптеров 8 моторов в двух группах, 4 CW и 4 CCW.

autodesk-octocopter-4

Октокоптеры похожи на квадрокоптеры и гексакоптеры. Это типа проапгрейженной версии гексакоптеров: больше грузоподъемность, больше надежность.

Однако большее число моторов означает увеличение потребляемого тока, а значит придется таскать больше аккумуляторов. Это тоже достаточно затратно.

Они очень популярны для аэросъемки, для подъема тяжелых профессиональных камер.

octo-copter

X8 — тоже 8 моторов

У этого конфига 8 моторов расположены на 4 лучах парами (CW и CCW). Характеристики похожи на X6.

draganflyer-x8

x8-copter

Как выбрать правильную конфигурацию?

Зависит от того что вы хотите с коптером делать. Для гонок или фристайла, не ошибетесь если выберете квадрокоптер или трикоптер. Даже если и упадете, то менять нужно всего несколько винтов (а падать будете часть, особенно если вы летаете быстро или в непосредственной близости от препятствий). Для аэрофотосъемки вы можете выбрать квадрокоптер, если планируете снимать чем-то типа GoPro. Но если планируете тяжелые подвесы или хотите более стабильной платформы, то лучше рассмотреть гексакоптеры или даже октокоптеры.

Соосное расположение моторов

У конфигах Y6, X8, Y4 моторы расположены соосно. У такого расположения есть и плюсы, и минусы.

Преимущества соосного расположения моторов

  • Если у вас больше 5 моторов, то появляется избыточность — если один мотор откажет, то летательный аппарат все еще будет стабилен и сможет безопасно сесть
  • Компактность
  • Возможность сделать складную раму, для большей мобильности

Недостатки

  • Потеря 10-20% эффективности. По сути нижний мотор тянет уже разогнанный воздух, от этого теряется его эффективность
  • Винты легче цепляют препятствия
  • Сложно убрать винты из кадра, т.к. моторы расположены под лучами
  • Сложно подобрать подходящие шасси

Статья написана в октябре 2013 года, последнее обновление: ноябрь 2016.

Как выбрать квадрокоптер. Инструкция начинающим

kak vybrat kvadrokopter



Эта статья предназначена для людей, твердо решивших присоединиться к сообществу операторов БПЛА, но слабо знакомых с рынком квадрокоптеров. Такой человек зачастую теряется от обилия предложений, его выбор затруднен массой технических терминов присутствующих в описаниях, статьях и рекомендациях. Мы постараемся рассказать об особенностях разных типов летательных аппаратов простыми словами, а также обратим ваше внимание на лучшие модели текущего маркетингового года, таким образом облегчим муки выбора квадрокоптера.

Отправная точка

Прежде всего, необходимо определиться с целью приобретения. Одно дело подарить своему ребенку радиоуправляемую летающую игрушку и совсем другое – приобрести аппарат для воздушной съемки или гоночный дрон. Если в первом случае необходимо сосредоточиться на показателях безопасности, то основным критерием выбора гоночной модели становятся ее динамические характеристики, а потребительские качества квадрокоптера для воздушных съемок во многом зависят от параметров его полетной камеры и бортового контроллера. Большую роль играют размеры модели, ее техническая оснащенность, исходная готовность к полету и соотношение цена/качество.

Что такое RTF, BNF и ARF

В описаниях квадрокоптеров часто встречаются загадочные английские аббревиатуры RTF, BNF и ARF, способные вызвать у потенциального покупателя растерянность и недоумение. На самом деле, тут все очень просто.



  • Термин RTF означает Ready to fly (Готов к полету). Аппараты RTF не требуют сборки и настройки. Подготовка к полету заключается в зарядке и подключении аккумуляторной батареи, иногда требуется установка пропеллеров и посадочного шасси. Эти операции достаточно просты, подробно описаны в прилагаемых инструкциях и не требуют специальных знаний и умений. Именно к этому классу относятся все летательные аппараты для начинающих.
  • BNF расшифровывается как Bind and fly (Привяжи и лети). Квадрокоптеры BNF также не нуждаются в сборке, но поставляются без аппаратуры управления. Комплект BNF предполагает, что потребитель уже имеет пульт, совместимый с данной моделью. Аппараты класса BNF приобретают более опытные пилоты, желающие обновить собственный парк машин от полюбившегося производителя.
  • Аббревиатура ARF (Almost ready to fly или Почти готов к лету) говорит о том, что вы покупаете набор для сборки. Определение ARF имеет широкое толкование, в таком наборе могут отсутствовать важнейшие компоненты (двигатели, полетный контроллер, аккумулятор и т. д.). Перед приобретением необходимо внимательно ознакомиться с описанием конкретного комплекта. Впрочем, эта поставка едва ли заинтересует начинающих пилотов.

Большинство определений можно узнать в разделе: Терминология

Критерии выбора

Размер

Класс мультикоптера определяется расстоянием между осями расположенных по диагонали двигателей (в миллиметрах). Таким образом, для квадрокоптеров класса 250 расстояние между моторами будет приблизительно равно 250 мм. Обычно размеры округляют в ближайшую сторону с точностью до 50 мм.

Все летательные аппараты можно грубо поделить на три основных класса.

  • Нано и мини коптеры (до 200 мм включительно). Эти модели можно считать радиоуправляемыми игрушками. Они очень дешевы и хороши для начинающих. Аппараты такого класса легко помещаются в кармане или в портфеле и используются для полетов в закрытых помещениях. Некоторые из них (Syma X11C, Hubsan h211D Nano Q4, Blade Inductrix FPV) имеют встроенную камеру, позволяющую получить первичные навыки воздушной съемки. О высоком качестве видеоматериала говорить не приходится.
  • На рынке наиболее широко представлены пользующиеся повышенной популярностью коптеры средних размеров. На такие модели устанавливается либо видеокамера специальной конструкции, либо подвес (почти всегда моторизованный) с качественной камерой. Ориентация в пространстве самых продвинутых из них поддерживается системой GPS, а для управления полетом пилот может использовать не только пульт, но и собственное мобильное устройство. Подобные аппараты имеют широкий выбор интеллектуальных режимов и способны летать в ветреную погоду. Среди самых известных и доступных можно назвать Syma X8HW, Hubsan H501S X4 или Cheerson CX-35. К этому классу относятся и самые популярные гоночные дроны от компании Walkera.
  • Солидной грузоподъемностью обладают самые крупные квадрокоптеры (от 700 мм). Они рассчитаны на коммерческую доставку грузов или установку тяжелой профессиональной видеоаппаратуры.

razmery kvadrokopterov

Моторы

На квадрокоптеры устанавливают два типа электродвигателей – коллекторные и бесколлекторные. Коллекторные моторы применяются на небольших и дешевых моделях. Их слабым местом является использование угольных щеток, имеющих пониженную износостойкость и вызывающих искрение. Бесколлекторные электромоторы такого узла не имеют. Они очень надежны и способны изменять свою скорость вращения в очень широком диапазоне. Эти двигатели предназначены для более дорогих и тяжелых БПЛА.



kollektornyj i beskollektornye dvigateli

Скорость

По этому параметру вне конкуренции остаются гоночные дроны, способные разгоняться до 135 км/ч и выше. Среди лучших моделей этого класса можно назвать изделия китайской компании Walkera Technology (F210 и Furious 320), а также относительно дешевую модель Eachine Racer 250.

Время и дальность полета квадрокоптера

Очень важными параметрами являются время и дальность управляемого полета. У современных беспилотников среднее время пребывания в воздухе на одном заряде аккумуляторной батареи составляет 5-10 минут. Выдающимся результатом считается непрерывный полет в течение 25-30 минут. Из дронов с большой продолжительностью полета назовем 3DR Solo (20 минут), GoPro Karma (25 минут), DJI Mavic Pro (27 минут) и различные модификации DJI Phantom 4 (28-30 минут). Обычно рекомендуется приобретать несколько дополнительных батарей и зарядное устройство, имеющее множество точек подключения.



Что касается дальности управляемого полета, то диапазон этого параметра очень широк и зависит не только от емкости АКБ, но и от мощности и помехоустойчивости аппаратуры управления. У малых летательных аппаратов дальность не превышает нескольких десятков метров. Квадрокоптеры средних размеров способны улетать на несколько сот метров. Совершенно выдающуюся дальность демонстрируют последние модели компании DJI Innovations (Inspire 2, Phantom 4 Pro и Phantom 4 Advanced). Дальность их полета достигает 7000 метров.



vremya i dalnost polyota kvadrokoptera

Камера и подвес

Если использование квадрокоптера предполагает полеты в режиме FPV (от первого лица) или проведение видеосъемки, особое внимание необходимо уделить характеристикам бортовой камеры и подвеса. Для полетов от первого лица вполне подойдут летательные аппараты со встроенной камерой. Такими возможностями обладают не только гоночные дроны, но и некоторые модели малого и сверхмалого класса. Для получения качественного материала потребуется хорошая action-камера, установленная на моторизованный и стабилизированный подвес.



В этом сегменте рынка резко выделяются последние модели торговой марки DJI. Среди лучших разработок этой компании нельзя не назвать Phantom 4 Pro, Phantom 4 Advanced, Inspire 2 и складную модель Mavic Pro. Все перечисленные аппараты имеют на борту камеры с разрешением от 12,7 до 24 Мп и широким выбором режимов съемки. DJI Inspire 2 оснащается двумя камерами – встроенной и на подвесе.



Некоторые пользователи хотят использовать свой дрон исключительно для получения фотографий в стиле selfie. Для них мы можем порекомендовать дешевую модель JJRC h47 Elfie или дорогой складной квадрокоптер Zerotech Dobby.

Так же имеется возможность приобрести квадрокоптер без камеры.

Автоматические функции и интеллектуальные режимы

Для новичков важнейшую роль играют автоматические режимы полета. Важнейшими из них являются автовозврат, способность дрона к самостоятельному взлету и посадке, а также режим Headless.



Функция автоматического взлета и посадки запускается специальной кнопкой на пульте управления. В этом режиме пилот может не беспокоиться о возможном повреждении своего любимца. Функция автовозврата предотвращает потерю летательного аппарата на большом удалении. Режим Headless (Безголовый) помогает ориентировать беспилотник в пространстве.



Для проведения видеосъемки очень важна функция удержания высоты. Оператор управляет камерой и подвесом без опасения разбить свой летательный аппарат о землю.



Интеллектуальные режимы полета очень разнообразны. Большинство из них предназначено для обеспечения качественной видеосъемки. Современные дроны могут сопровождать движущийся объект, лететь в заданном направлении и по заданному маршруту, совершать круговой облет объекта съемки и т.д. Непревзойденными в этом плане остаются изделия компании DJI Innovations.

На что бы вы в первую очередь обращали внимание при выборе?Poll Options are limited because JavaScript is disabled in your browser.

Можно выбрать 3 варианта ответа.

  • Стоимость 20%, 46 голосов

    46 голосов 20%

    46 голосов - 20% из всех голосов

  • Время полёта 18%, 42 голоса

    42 голоса 18%

    42 голоса - 18% из всех голосов

  • Наличие камеры 16%, 37 голосов

    37 голосов 16%

    37 голосов - 16% из всех голосов

  • На качество 16%, 36 голосов

    36 голосов 16%

    36 голосов - 16% из всех голосов

  • Отзывы владельцев 9%, 21 голос

    21 голос 9%

    21 голос - 9% из всех голосов

  • На моторы 7%, 15 голосов

    15 голосов 7%

    15 голосов - 7% из всех голосов

  • Наличием FPV 6%, 13 голосов

    13 голосов 6%

    13 голосов - 6% из всех голосов

  • управляемость*4%, 10 голосов

    10 голосов 4%

    10 голосов - 4% из всех голосов

  • Сопротивление ветру*2%, 5 голосов

    5 голосов 2%

    5 голосов - 2% из всех голосов

  • Скорость 2%, 4 голоса

    4 голоса 2%

    4 голоса - 2% из всех голосов

Всего голосов: 229

Голосовало: 96

2017-04-23

×

Вы или с вашего IP уже голосовали.Голосовать

Запасные части

Квадрокоптеры под управлением новичков очень часто терпят аварии. Перед покупкой той или иной модели необходимо удостовериться, что в свободной продаже находятся основные узлы и детали выбранного вами летательного аппарата. Отметим, что запчасти к беспилотникам марки Syma являются самыми доступными и разнообразными.

Советуем посмотреть: Каталог дронов со скидками

Выводы

Среди миниатюрных квадрокоптеров наш выбор остановился на Syma X11C. Он привлекает своей дешевизной и установленной на борту видеокамерой. Звание лучшего квадрокоптера c камерой на борту поделили между собой Phantom 4 Pro, Mavic Pro и Inspire 2 от компании DJI. У этих моделей впечатление от качества съемки усиливается обилием интеллектуальных режимов. Лучшим дроном для гонок мы считаем Walkera F210. Эта модель выделяется способностью совершать полет в перевернутом положении. Лучшее соотношение цены и качества демонстрирует французская модель Parrot Bebop 2. Надеемся мы помогли вам и ответили на вопрос какой квадрокоптер лучше.


Будем рады, если поделитесь с друзьями:

dron.width 1200

Всех приветствую на своем сайте. Мое хобби — дроны. Здесь я описываю модели, их характеристики, делюсь новостями, выкладываю инструкции. Вступай в наше сообщество любителей дронов!

Рама для квадрокоптера - как выбрать, основы и советы - Все о квадрокоптерах

В этой учебной статье будет представлен обзор рам для мини-квадрокоптеров, советы и рекомендации по выбору наилучшей рамы, а также то, как рама влияет на летные характеристики. Существует большой выбор рам как для вашего стиля, так и для определенных потребностей.

Оригинал статьи: https://oscarliang.com

Что такое рама для мини-квадрокоптера

Рама для мини-квадрокоптера — это рама для гоночного дрона, которая служит жестким каркасом, размещает на себе различные компоненты и двигатели.

что такое рама для квадрокоптера

Как вы можете видеть, есть разные типы рам или шасси для квадрокоптера. Некоторые рамы имеют все 4 луча из цельного куска материала (обычно это карбон), а некоторые рамы состоят из отдельных лучше, которые скрепляются винтами. Еще есть рамы, у которых присутствует металлическая сетка-защиты камеры FPV в передней части.

части рамы, что такое рама для квадрокоптера

Идеальная рама для квадрокоптера

Идеальная рама для квадрокоптера должна быть легкой и прочной, но, как обычно бывает у квадрокоптеров — это требует каких-нибудь жертв, например, в балансе.

Конструкция и материал рамы определяют, насколько она устойчива к крашам (авариям). Крепкие рамы обычно тяжелые, но более стабильны в воздухе, в то время как легкие наоборот, легкие и проворные.

Крепкая и устойчивая

Мини-квадрокоптеры созданы для гонок по FPV, скорость — основная задача, поэтому неизбежны аварии и столкновения. Для пилотов с ограниченным бюджетом это довольно важно, потому что, если сломать луч или другую часть рамы, придется покупать новую целиком, так как по частям рамы не продают, либо заказывать отдельную часть на каком-нибудь Банггуде или Алиэкспрессе.

Легкая и аэродинамичная

Легкая рама позволяет дольше летать, за счет сокращения расходов энергии на удержание тяжелого веса, быстрее реагирует на команды и быстрее ускоряется. Но есть минус — легкие рамы подвержены повышенной вибрации и гибкости, это может влиять на полетный контроллер и PID’ы, отчего настроить ПИДы будет довольно сложновато. Еще у легких рам обычно отсутствует какая-либо защита компонентов, в угоду веса, конечно же.

Рама оказывает огромное влияние на летные характеристики, такие как: аэродинамика, распределение веса, жесткость и др., абсолютно все влияет на характеристику полета.

Эстетика и продуманный дизайн

Рама для гоночного квадрокоптера — это больше, чем просто слоеный карбон (это также углепластик, углеволокно, углеродное волокно). Конструкция рамы определяет, насколько просто можно установить компоненты дрона и соединить их в одно целое. Все чаще дизайнеры рам применяют такие формы, чтобы рама была одновременно крутой на вид, вмещала в себя все необходимое и имела защиту компонентов.

рама для квадрокоптера с дизайном

Материал рамы квадрокоптера

Рама для гоночного квадрокоптера может быть сделана из любых материалов: дерево, пластик 3D-принтера, литейный пластик, стекловолокно, алюминий, и даже ПВХ-трубы. Но самым популярным и рекомендуемым материалом считается карбон, он легкий и очень прочный, а также не дорогой:

  • Малый вес — легкий гоночный дрон это большая скорость, отличная маневренность и менее разрушительная инерция при аварии
  • Прочность — карбон как известно, очень крепкий и долговечный материал
  • Жесткость — карбон имеет высокую жесткость в соотношении вес=жесткость. Жесткость очень важна для стабильности полета и эффективности полета.

Но не все так идеально, у карбона тоже есть определенные недостатки:

  • Карбон это электропроводящий материал. Если у вашей модели есть оголенные провода, это может привести к короткому замыканию через раму.
  • Карбон блокирует радиочастоты, например, 2,4 ГГц и 5,8 ГГц, поэтому не прячьте антенны в корпусе, их нужно выводить наружу.

Далее в статье мы будем рассматривать только карбоновые рамы, так как в гоночных дронах в 99% используется именно карбоновая рама.

Строение рамы

Раму для мини-дрона можно разделить на 2 части: тело и лучи (лучи еще называют руками, так как по-английски слово arm — это рука, а английская аббревиатура луча рамы — arm)

строение рамы для квадрокоптера

В теле рамы размещаются электронные компоненты, включая полетный контроллер, PDB (плата разводки питания), камеру и так далее. Обычно тело состоит из нижней и верхней пластины и некоторых промежуточных маленьких пластинках, обычно тело скрепляется вертикальными стойками на винтах.

Лучи — это место, куда крепятся двигатели и регуляторы оборотов. Лучи обычно делаются из толстого слоеного карбона от 3 до 4мм, это нужно для прочности и долговечности. Сейчас все чаще делают лучи толщиной 5 и даже 6мм, потому что скорость и мощность дронов тоже возросла.

Размер рамы

Размер рамы (иногда называется колесной базой) представляет собой длину по диагонали от одного двигателя к другому, считается в миллиметрах:

как определить размер рамы квадрокоптера

Размер рамы влияет на размер таких компонентов как:

  • Размер пропеллеров
  • Размер двигателей
  • На то, какие будут использоваться регуляторы оборотов — отдельные или в контроллере 4 в 1
  • Совместимость с определенными FPV или HD-камерами
  • Сопротивление воздуха
  • Инерцию
  • Вес

Размер рамы определяет выбор почти всех компонентов, которые будут использоваться при сборке. Для мощного квадрокоптера требуется большая рама, чтобы можно было повесить большие пропеллеры и большие двигатели, в то время как на маленьких рамах такое оборудование не поставишь.

От размера рамы зависит размер пропеллеров, Пропеллеры привязаны к размеру рамы. Например, рамы размером 210 мм называют «5-ти дюймовой рамой», потому что самые большие пропеллеры, которые можно использовать с этой рамой — это пропеллеры на 5 дюймов. Это и есть способ, отвечающий на вопрос «как выбрать пропеллеры». А также, для выбора пропеллеров у  нас есть отдельная статья: https://profpv.ru/пропеллеры-для-квадрокоптера/.

Двигатели на раму ставят на самом краю лучей, там будут отверстия для крепления. Чем дальше двигатели от центра, тем больше момент инерции. В остальном, чем меньше рама, тем резвее себя ведет квадрокоптер, так как маленькую раму проще и быстрее наклонять/поворачивать и так далее.

Также, у большой рамы больше сопротивление воздуха за счет большей площади.

размеры рам для квадрокоптера

Чтобы упростить вам задачу по выбору пропеллеров для определенной рамы, ниже приведена таблица размеров пропеллеров и размеров рам, выбирать размер пропеллеров нужно исходя из размера рамы в таблице ниже:

Размер рамы в дюймах Размер пропеллеров в дюймах
280 мм+ 7″
220-250 мм 6″
180-220 мм 5″
150-180 мм 4″
120-150 мм 3″
90-120 мм 2″

На дрон можно ставить меньшие по размеру пропеллеры, но старайтесь так не делать, эффективность полета повышается, если использовать пропеллеры максимального размера, которые можно поставить именно на эту раму.

Типы рам и лучей

Форма рамы определяется тем, как лучи соединены с телом. Это не только влияет на внешний вид, но и влияет на летные характеристики. На сегодня популярны такие формы рам:

  • H
  • X
  • Гибрид Х
  • Вытянутая Х
  • Квадратная (Коробка)
  • Plus

На первый взгляд может показаться, что все рамы одинаковые, но на самом деле они все разные. Насчет формы рамы и влияния на полет — вопрос спорный, сообщество пилотов так и не определилось, как форма лучей влияет на летные характеристики. По-своему опыту скажу, что форма хоть немного, но все же влияет на полет, с каждым типом рамы дрон ведет себя в воздухе по-другому.

типы рам для квадрокоптера

Рама типа Н

Это самые первые рамы, которые начали использовать на квадрокоптерах. У них много места для компонентов. Лучи соединены на теле в форме Н, это дает нам просторное и большое тело, в котором удобно размещать и ремонтировать электронику.

Камеру и аккумулятор можно расположить на верхней пластине тела, вес распределяется по одному направлению, что не очень благоприятно влияет на инерцию по тангажу. Т.е. вправо влево он будет легко наклоняться, а вот наклон вперед-назад будет затрагивать немного больше энергии и силы. В этом отличии от более новых рам Х-формы. Рамы H предпочитают пилоты для более плавного полета, а не для сложного фристайла.

Рама типа Х

В такой раме лучи встречаются на теле рамы в самом центре, образуя форму буквы Х. Тело максимально короткое, а компоненты размещаются ровно по-середине, чтобы была максимальная центровка веса по раме.Отцентрированная масса на такой раме позволяет сократить инерцию дрона в полете, что очень важно для FPV гонок, в этом преимущество Х рамы над Н.

Рамы Х обычно еще и легче, так как в ней используется немного меньше материала. На такой раме немного сложнее все разместить, так как все располагается в центре, включая камеру и аккумулятор. Этот тип также называют «Тру Х», чтобы отличить эту раму от гибридов.

Рама типа Гибрид Х

Гибридные Х рамы имеют тип соединения лучей, как и у Х, но тело имеет удлиненную форму, как у Н-рамы. С точки зрения полета, как говорят пилоты на этих рамах, по летным характеристикам они ничем не отличаются от типа Н-рам, так как масса распределена одинаково. Но надо все же учитывать, как передается нагрузка с лучей на тело, как передается вибрация.

Рама типа Удлиненная Х

Внешний вид очень похож на «Тру Х», но лучи расположены ближе друг к другу сзади и спереди, смысл в том, что так улучшаются повороты в гонках и скоростных полетах.

Также, смещенное расположение передних пропеллеров от задних исключает возникновение турбулентных завихрений, или как минимум значительно их сократит, позволяю дрону летать более стабильно.

Такие рамы других настроек PID из-за изменения геометрии рамы и полета. Такие рамы более чувствительны к оси Roll из-за своего строения, чем стандартная Х-рама.

Еще они немного больше весят, так как используется больше материала.

типы рам Тру-х и удлиненный Хтипы рам Тру-х и удлиненный Х

Рама типа Квадрат (коробка)

Квадратная рама может быть сделана из рам типа Н или Х, с дополнительными ребрами жесткости соединяющих лучи. Таким образом получается очень жесткая рама, которая редко ломается. Однако, увеличение таким способом рамы, ведет к повышенному воздушному сопротивлению и увеличивает общий вес. Рама для новичков, чтобы при частых падениях не раздолбить всю электронику.

Рама типа Plus

Это интересная и не очень популярная рама, два луча расположены ровно вперед и назад от тела рамы по ходу движения. Такой тип имеет существенный плюс — отсутствие турбулентности двигателей, так как они все вращаются довольно далеко друг от друга. А недостаток — передний двигатель с лучом скорее всего будут попадать в поле зрения камеры.

Рама PlusРама Plus

Рама типа Удлиненный Plus

Для решения проблемы с попаданием двигателя в поле зрения камеры, дизайнеры удлинили передний и задний лучи. Но это все равно не придало уникальности раме :)

Другие типы рам

Есть еще разные типы рам, например V-образные или DeadCat и другие, но они непопулярны, так как их сложнее настраивать, да и двигатели по особой схеме нужно устанавливать.



Цельные рамы

Рама может быть спроектирована так, чтобы была возможность менять лучи, но это еще и означает дополнительный вес — винты, болты, дополнительная донная пластина. Много лишнего веса.

цельная рама и разборная рамацельная рама и разборная рама

Избежать наличие лишнего веса поможет цельная рама (монорама), где лучи и тело это единая пластина. Такая рама не только легче, но и значительно упрощает и ускоряет сборку. Но, если вы сломаете луч, менять придется всю пластину, поэтому дешевле поменять один луч в сборной раме, а не целиком менять пластину, да еще и переносить всю электронику.

Если вы гоняете на дроне и часто падаете, разумнее использовать сборную раму.

Современные рамы делают прочными, но для фристайла использовал бы рамы с толщиной не менее 4мм и это для 5-6 дюймовых размеров.

Что касается жесткости, то я считаю, что у сборных рам она выше. Также жесткость зависит от толщины материала.

Толщина карбоновой рамы

Толстое углеродное волокно повышает прочность и жесткость рамы, но и повышает вес все рамы.

Для лучей важность имеет долговечность, так как они в основном принимают весь удар при авариях, поэтому как правило лучи толще, чем тело рамы, тело обычно толщиной 2 мм, а боковые пластинки вообще 1мм.

5-и дюймовые рамы обычно делаются из карбона толщиной 3-4 мм, хотя сейчас уже делают и 5 и 6 мм толщину. Идеальной толщиной считается значение в 4 мм, не слишком тяжелая рама и не слишком хрупкая.

толщина карбоновой рамы, 3 мм и 4ммтолщина карбоновой рамы, 3 мм и 4мм

Подготовка рамы к сборке

После покупки новой рамы, рекомендую тщательно подготовить ее протереть от остатков и различных заусенцев. Если на раме острые края, обязательно срежьте их или зашкурьте. Это нужно, чтобы не порезаться и чтобы эти острые края не порезали провода и ремни. После того, как убрали острые края, проклейте участок супер-клеем (который цианокрилат), чтобы карбон не начал расслаиваться в этом месте.

Рамы для гонок фристайла

Самое важное для гонок это минимальный вес и легкость ремонта, а также, чтобы можно было легко заменить луч или сломавшуюся часть рамы + к этому, рама должна быть прочной.  Для фристайла аналогично — чтобы можно было легко ремонтировать дрон.

Рекомендации по выбору рам

Крепление под полетный контроллер

При покупке рамы следите за тем, чтобы у полетного контроллера и рамы были одинаковые размеры под винты, обычно у полетников отверстия для винтов расположены квадратом с длиной стороны 30,5мм или 20мм.

Крепление под FPV камеру

Так как теперь у нас есть 3 стандартна размеров камер FPV — Standart, mini, micro, то внимательно смотрите, под какую камеру будет рассчитано место под FPV камеру на раме. Если ошибетесь, придется сверлить дырки дрелью.

Жесткость

После сборки хорошенько покрутите и попробуйте слегка погнуть раму в руках, она не должна нигде люфтить и шевелиться, это должен быть цельной кусок, иначе в полете рама развалится от вибраций.

При сборке рамы обязательно использовать фиксатор резьбы, красный, либо синий.



Где разместить lipo аккумулятор на квадрокоптере — внизу или наверху?

Точного мнения насчет этого нет, дело вкуса каждого пилота, где именно разместить батарею, внизу или наверху дрона. Но есть несколько моментов, благодаря которым все идет в пользу верхнего расположения:

  • это центр тяжести, чем ближе вся масса к пропеллерам (в смысле, чтобы пропеллеры были на середине уровня массы)
  • и второе — если постаивть аккумулятор снизу, то он постоянно при посадке будет ударяться о землю, это может его легко повредить.

Снизу ставят только на маленькие Х-рамы, потому что наверху просто нет места.

Выводы

В общем и целом, выбор рамы это важный шаг перед сборкой дрона, от выбора будет зависеть то, как он будет летать, как часто будет ломаться, как удобно будет ремонтировать  и распологать аккумулятор и экшен-камеру. Также, нужно задать вопрос, для фристайла собирается дрон или для гонок и уже исходя из этого, выбирать себе раму. Не стоит покупать самую дешевую и тон

Аппаратура управления квадрокоптером, какая бывает и как выбрать - Все о квадрокоптерах

Аппаратура управления квадрокоптером — это один из наиболее важных моментов в покупке компонентов для сборки квадрокоптера, туда входит пульт управления и приемник. Правильный выбор отразится на вашем удобстве работы с аппаратурой и долговечностью использования. Если купить первое попавшееся или совсем дешевое, вы рискуете пойти по принципу пословицы «скупой платит дважды».

spektrum

В этой большой статье-инструкции мы постараемся раскрыть все моменты, связанные с аппаратурой управления, рассказать о названиях и моделях, а также оставим ссылки на продавцов.

Как работает аппаратура управления авиамоделями?

Вся современная аппаратура управления работает на частоте 2.4GHz. Это общепринятый стандарт, и вам наверняка знакома эта цифра, ведь в данном диапазоне работают Wi-Fi роутеры и блютуз. На практике системы управления в дорогих дронах, например, DJI так и работают — пульт есть Wi-Fi роутер, к которому подключается квадрокоптер.

вопросительный знак

Когда вы включаете пульт управления и начинаете двигать стиками или делаете другие движения элементами управления — движения каждого стика или элемента передаются квадрокоптеру в цифровом закодированном значении. Квадрокоптер принимает значения с помощью приемника, а приемник в свою очередь отправляет данные в полетный контроллер дрона, который уже обрабатывает все данные и отдает команды двигателям через регуляторы оборотов.

Важный момент: покупать пульт управления и приемник нужно только одной фирмы!

Если вы покупаете пульт FrSky Taranis, то вам необходимо купить приемник этого же производителя, т.е. FrSky. С приемниками других производителей он работать не будет. То же самое относится и ко всем другим: Futaba не будет работать с пультом или приемником от Spektrum. Поэтому при покупке будьте внимательны.

У частоты 2.4GHz есть несколько нюансов, которые обязательно должен знать каждый пилот. Самое основное — это то, что данная частота почти не может проходить сквозь здания и воду, включая деревья, животных и всякие водопады. Когда вы залетаете за большое дерево или здание, не удивляйтесь тому, что ваш квадрокоптер упадет или полетит дальше сам по своим квадрокоптерным делам — такова физика и принцип работы заявленной частоты. Также на этой частоте работают почти все Wi-Fi роутеры, и если вы дома включите пульт (например, Taranis), то он будет глушить собой роутер и скорость интернета будет минимальна. Будьте внимательны и не летайте за дома и большие препятствия, ведь ваша аппаратура управления может просто не пробиться сигналом к квадрокоптеру!

Какие факторы влияют на выбор аппаратуры радиоуправления?

Ключевым моментов в выборе конкретной модели радиоаппаратуры является понимание того, чем они отличаются. Зависит это и от того, чем вы собираетесь управлять, но так как наш сайт о квадрокоптерах, то упор будем делать на выбор аппаратуры управления квадрокоптером. Но как ни странно, выбрав один раз аппаратуру, ее можно будет использовать на всех видах авиамоделей, будь то самолет, вертолет или квадрокоптер, еще корабли и прочие летающие/плавающие предметы :)

Ниже составлен список, который сортирован по важности функций — самые важные наверху, а менее важные — ниже.

Совместимость системы

Когда вы покупаете пульт управления, вы покупаете и систему, на которой все это управляется и «разговаривает» с приемником. Это фундамент для будущего расширения хобби до нескольких авиамоделей. У каждой модели будет свой приемник, и с каждым приемником пульт должен быть совместим, это убережет вас от лишней траты денег. Например, самая популярная аппаратура управления — это FrSky, и на многих авиамоделях производители ставят приемники именно этого производителя или предлагают выбор из двух приемников разных производителей. Если вы решите перейти или поставить приемник другого производителя, то вам придется покупать новый пульт у него же.

Совместимость систем - футаба и спектрум



На некоторых моделях приемники вообще встроенные и их нельзя менять.

Важно различать и понимать совместимость оборудования. Одни различаются по производителю: FlySky и FrSky — новичку их легко перепутать. Также различаются по протоколу работы между собой, например, DSM2 и DSMX — это протоколы взаимодействия TX=RX производителя Spektrum. На этом форуме (англ.) вы можете узнать о различных протоколах, которые могут использоваться в авиамоделях. Будьте внимательны при выборе пульта и приемника по отдельности, а лучше покупайте комплектом, тогда не ошибетесь.

Эргономика

Ниже в статье вы увидите список с аппаратурой, после выбора которой у вас будут все необходимые и нужные функции, а также удобство. Эргономика — это широкая категория, описывающая внешний вид, ощущения и дизайн. Это подобно салону автомобиля, его коробке передач — в хорошей машине приятно находиться и управлять ей. Тоже самое и с аппаратурой управления, ее должно быть приятно держать в руках (как правило, они все большие), стики и переключатели должны хорошо работать, полезная информация тоже должна быть на экране.

Пульт Phantom 4 proПульт Phantom 4 pro



К сожалению, чтобы это понять, пульт нужно держать в руках. На вид они все похожи, от Taranis до TBS Tango или даже Turnigy Evolution. Но это только на вид. На самом деле все они отличаются по весу, форме и толщине стиков, а также из какого они материала, скользят или не скользят в руках. Будет очень хорошо, если в вашем городе есть магазин авиамоделей, где вы сможете подержать в руках всю аппаратуру. Если нет, то не стесняйтесь подходить к пилотам, которые летают у вас на местности, скорее всего он с радостью покажет и расскажет вам о своей аппаратуре.

Еще один важный момент по выбору аппаратуры — дизайн:

  • Посмотрите каким способ крепится или как расположена антенна(ы), легко ли ее сломать?
  • Есть ли крючок для ремешка, чтобы можно было держать пульт на шее?
  • Есть ли у пульта переключатели, которые можно легко достать?
  • Есть ли у пульта 2-х или 3-х позиционные переключатели? Для квадрокоптеров они нужны.

Аппаратура управления для квадрокоптера

Следующим этапом будет выбор приемника. Помните, что как только вы выбрали пульт, вы привязываетесь к этому бренду и приемники должны быть этой же фирмы. Ниже написано о некоторых параметрах, на которые стоит обращать внимание при покупке приемников:

  • Размер. Меньше не значит хуже. При выборе радиоприемников следует делать выбор в пользу маленьких и компактных. Это меньший вес и занимаемое пространство, а работать будет также, как и большой. Большие приемники просто не поместятся в большинство сборок мини квадрокоптеров.
  • Поддерживает ли приемник SERIAL протоколы, такие как “SBus”, “SRXL” и “IBUS”. С такими протоколами гораздо легче и проще выполнить соединение с полетным контроллером.
  • Антенны. Если антенны 2, то это хорошо, так как от этого увеличивается диапазон покрытия и приемник лучше будет принимать сигнал у препятствий.
  • Длина антенн. Чем длиннее, тем лучше. Это связано с тем, что карбон (рама) не пропускает радиоволны, поэтому антенны нужно выносить за пределы рам для лучшего принятия сигнала.
  • Цена. Приемники для некоторых систем неадекватно дорогие.

Цена приемника

Цена является важным фактором, потому что скорее всего вы будете их ломать или вам понадобятся новые для новых моделей. Например, неадекватно дорогие приемники у Spektrum и Futaba — их можно заменить китайскими аналогами по нормальной цене. Если что, присмотритесь к линейке приемников OrangeRX.

Цена передатчика (пульта)

Радиопередатчик (пульт) — это пожалуй самый дорогой компонент, который вы купите для этого хобби. На рынке есть и бюджетные модели, но чтобы этого пульта хватило лет на 10 и больше, лучше купить ту аппаратуру, что стоит сейчас не менее 200$. Конечно, есть и очень дорогущие варианты, например, Futaba 18MZ у которого цена доходит до 3000$. Но там и экраны сенсорные/цветные и супер качественные компоненты + всякие гарантии.

Поддержка телеметрии

ТелеметрияТелеметрия

Некоторая аппаратура управления поддерживает двухстороннюю связь приемник=передатчик, т.е. обмен данными. Например, приемник может отправить пульту информацию, что аккумулятор разряжен и нужно садиться. Телеметрия может вас предупредить и о других критических состояниях, чтобы избежать неприятностей. Но телеметрия не ограничивается приемником, сейчас уже есть куча внешних модулей, таких как MinimOSD или MiniOSD, это маленькие платы, которые впаиваются в цепь fpv-камера = полетный контроллер = видеопередатчик и накладывают свои данные на видео в вашем шлеме или очках. Настраиваются такие платы обычно в BetaFlight OSD.

Поэтому, этот пункт можно считать не особо важным в выборе приемника.

Частота и диапазон

Как вы уже знаете, все приемники изначально работают на частоте 2.4GHz. Но есть специальные модули и модификации, которые позволяют использовать частоты 1.3GHz, 900MHz и 433MHz.

Подробнее о том, как это работает, вы можете найти в статье: https://profpv.ru/fpv-антенны-что-это-такое-как-работают-и-к/

Если коротко и простыми словами, то чем ниже частота, тем больше радиоволны, соответственно они могут проходить через препятствия, не теряя данные.

Диапазон 2.4GHz

Но если частота у всех радиосистем одинаковая (за исключением модификаций) — 2.4GHz, то диапазон разный. Диапазон — это расстояние, на которое будет «пробивать» сигнал от передатчика до приемника. К сожалению, точных данных о диапазоне конкретных передатчиков нет, потому что это очень сложно проверить и определить. В основном, это определяется типом и ориентацией антенн, а также мощностью передатчика (пульта). В среднем, аппаратура управления FlySky и FrSky «пробивает» в чистом поле до 1-1,5 км при условии правильного расположения антенн и отсутствия на них дефектов.

Поддержка внешних RF модулей

RF модуль — это такая пластиковая коробочка, которая крепится на задней части пульта управления и умеет передавать сигнал не только на частоте 2.4GHz, но и на других, а также умеет общаться с другими приемниками, например, приемниками Spektrum. Также нужно учесть и то, что приемник тоже должен уметь «общаться» с RF модулями. Как правило, пульты управления с такими модулями стоят значительно дороже обычных.

RF moduleRF module

Как узнать, поддерживает ли ваш пульт RF-модуль? Легко, на задней части пульта будет специальный прямоугольный разъем. Самый популярный тип модулей «JR», такой используется у FrSky.

Режим тренера (Trainer Port) и совместимость

Режим тренера это очень крутая функция у передатчиков. Как понятно из названия, функция нужна для тренировок. Например, вы новичок и еще очень плохо летаете, но у вас есть опытный друг, который летает отлично. Вы включаете на своих пультах функцию Тренер (Trainer Port) и ваши пульты подключаются друг к другу, получается как бы один пульт с дублированным управлением, прям как у автомобилей в автошколах. Новичок начинает летать с помощью своего пульта, а тренер в это время держа свой пульт в руках, может вмешиваться в полет в случае потери управления новичком или если он будет делать что-то не то.

Майк Тайсон с тренером

Режим тренера это отличный способ научиться летать, а также научить летать свою семью, друзей. Если у вас есть такой порт, то тут история как с приемником = передатчиком, пульты должны быть одной фирмы.

Аккумулятор и питание передатчика (пульта)

Батарейки в пульте RC

Пульт управления может получать питание 3 разными способами и от этого тоже зависит удобство использования:

  1. Батарейки типа «АА». Это самый простой и дешевый вариант запитать пульт управления. Как правило, в пульт их нужно 4 штуки. Долговечность — смотря какие вы купите и как много времени будете использовать пульт. Меняются легко, а запасные много места в рюкзаке не занимают. Можно также использовать перезаряжаемые аккумуляторы (тоже пальчиковые). Наш выбор.
  2. NiCd или NiMH аккумуляторы. Могут быть разных размеров, так как их обычно стягивают термоусадкой в единую батарею. Недостатком будет малая емкость и эффект памяти — со временем они будут терять емкость и их нужно будет заменять.
  3. LiPo аккумуляторы. В пультах LiPo используют маломощные варианты. Как правило, у них большая емкость, нет эффекта памяти. Одного заряда будет хватать на долгое время. Плюс к этому, такой аккумулятор прослужит долго благодаря бережной эксплуатации.

Количество каналов

Количество каналов в описании аппаратуры управления — это количество моторов и прочих сервоприводов, которыми вы сможете управлять. По факту, это сейчас является ключевым моментом по выбору аппаратуры управления. Но на самом деле, это просто маркетинговый ход! Да, раньше каждый канал был на счету и их было мало, но сейчас с современными технологиями их можно добавлять очень много и все ограничивается количеством переключателей на самом пульте. Но зачастую, на пульте слишком много всяких переключателей и половину вы даже не будете использовать. На гоночных же вообще, кроме стиков нужен будет всего 1 трехпозиционный переключатель и 1 двухпозиционный — заармить, поменять режим полета с акро на стабилизацию и включить/отключить пищалку. Всё. Так что, не ведитесь на маркетинг с 999 каналами.

Рекомендованная аппаратура управления квадрокоптером

FlySky

Flysky FS i6-FS

Рекомендуем! Это лучшая бюджетная версия передатчика на рынке. Отличное качество за малые деньги. В большинстве магазинов цена на пульт с приемником не превышает 50$. Приемник для пульта FlySky называется FS-i6 и как правило идет вместе с пультом. Но если вы случайно сломали приемник, купить его не проблема, стоить это будет от 9,5 до 17$, в зависимости от того, сколько каналов вам нужно.

Где купить


FlySky PL18 Paladin

Аппаратура управления квадрокоптером, какая бывает и как выбрать

Эта аппаратура имет механизм стиков с эффектом Холла, цветным экраном и прошивку FlySky. Также у аппаратуры будет 8 переключателей — 2 из них трехпозиционные, 3 поворотных пота (барашки), 2 слайдера по бокам и 4 триммера (для тонкой настройки положения стиков). Такое количество переключателей требует большого количества каналов — поэтому их целых 18. По слухам, у этой аппаратуры будет новый протокол AFHDS3 с минимальной задержкой до 3 мс.

Подробнее об этой аппаратуре, а также ссылки: https://profpv.ru/flysky-pl18-paladin-novyj-radioperedatchik-pult-upra/


JUMPER T16

JUMPER T16 аппаратура управления с включенным экраном

JUMPER T16 можно сказать ворвался на рынок и сообщество FPV пилотов точ

какой лучше выбрать: полезные советы новичкам

Содержание

  • 1. Как это работает
  • 2. Сфера применения
  • 3. Камера
  • 4. Полетные качества
  • 5. Аксессуары
  • 6. Функционал
  • 7. Цена
  • 8. Выводы

Первые беспилотные летательные аппараты применялись в военных операциях и спасательных работах. Постепенное развитие миниатюризации позволило вместить в корпусе квадрокоптера огромный функционал, что и стало толчком для бума дронов среди обычных покупателей.

В этой статье вы узнаете, как выбрать квадрокоптер, который подходит именно под ваши запросы. Ниже мы рассмотрим несколько главных факторов выбора БПЛА в зависимости от сценариев его использования — гонки, видеосъемка либо просто развлекательные полеты.

Как это работает

Квадрокоптер копирует принцип действия вертолета. Легкий корпус с электронной начинкой вертикально поднимается в воздух тягой четырёх винтов на коллекторных либо бесколлекторных двигателях. Работой автоматики управляет полетный контроллер, передающий сигнал на трансмиттер (пульт управления), который находится в руках пилота.

Большинство продвинутых коптеров могут еще и поднимать полезный вес вроде камеры, обвеса или легкого груза. Время работы дрона жестко ограничено объемом его аккумулятора и редко превышает 20-30 минут от одного заряда АКБ. Производители таких устройств стараются найти золотую середину между весом, батареей и ценой БПЛА.

Разнообразие моделей дронов может ввести в ступор неопытного покупателя. Цена беспилотников варьируется в пределах от нескольких десятков долларов до нескольких тысяч. Чтобы не прогадать с выбором, давайте определим главные критерии выбора квадрокоптера:

  • Сфера применения;
  • Камера;
  • Полетные качества;
  • Аксессуары;
  • Функционал;
  • Цена.

Рассмотрим подробнее каждый из них.

Сфера применения

Хотите порадовать ребенка интересной игрушкой? Присмотритесь к мини квадрокоптерам стоимостью до $100. Они обладают необходимым минимумом полетных функций и максимально просты в управлении. Благодаря небольшому размеру и весу такой аппарат довольно тяжело разбить. Подходящие модели – Syma X11 (обзор по ссылке) или Hubsan X4.

А вот выбор устройства для видеосъемки ограничен только вашим бюджетом и опытом. При отсутствии последнего не рекомендуется покупать дорогостоящий БПЛА, гораздо рациональнее учится летать на таких же бюджетных аппаратах и после переходить на более дорогие. Для начала вам отлично подойдет любой квадрокоптер, способный нести стороннюю экшн-камеру — как вариант Syma X8HG либо Cheerson CX-20. Таким образом вы не будете ограничены в качестве записываемого видео. Не лишним будет наличие и стабилизационного подвеса а также функции автоматического следования по точкам, что позволит вам полностью концентрироваться на видеосъемке.

Для профессиональной съемки можно выбрать DJI Phantom 4, одну из лучших моделей от всемирно известного производителя.

Отдельно выделяются модели, предназначенные для самостоятельных модификаций. К таким относится Walkera QR X350 PRO. Полетный контроллер этого дрона обладает открытым кодом. Функционал X350 PRO можно модифицировать по собственному усмотрению, программируя контроллер и устанавливая сторонние детали. Естественно — эта забава не для новичков.

Также учитывайте, что не все квадрокоптеры готовы к полету сразу после покупки. Обратите внимание на метку на коробке БПЛА:

  • RTF – аппарат полностью готов к полету. Отправить его в воздух можно уже после нескольких простых настроек. Выбор для новичков;
    ARF – дрон требует сборки перед запуском. Часто такие модели модернизируются сторонними комплектующими. Уровень радиолюбителя или профессионала;
  • BNF – такой беспилотник синхронизируется со сторонним пультом управления. Покупайте, если у вас уже есть определенный опыт в этой сфере.

Камера

Фотооборудование является самым востребованным аксессуаром дрона. Его характеристики различаются в огромном спектре от простеньких 0.3 Мп модулей у микромоделей, до 4K хороших профессиональных камер у дорогостоящих квадрокоптеров.

Для любительского селфи с высоты вполне хватит беспилотника со встроенным объективом. Качество снимка или видео, конечно, не сравнится с флагманскими моделями, зато не ударит по кошельку начинающего пилота. Ближайший пример – Syma X5HC или X5UW.

Если вы рассматриваете, какой квадрокоптер выбрать для аеросъемки, обратите внимание на Xiaomi Mi Drone. Аппарат стоит не дороже $500, однако при этом умеет снимать красочные видеоролики в 4K. Старшая версия Mi Drone несет на борту подвес со стандартной 16-мегапиксельной камерой.

Также профессионалы рекомендуют приобретать дрон и камеру отдельно. Так можно получить максимально качественные и стабильные кадры, комбинируя разные модели оборудования.

Некоторые из квадрокоптеров комплектуются Wi-Fi модулями для трансляции видео на смартфон пилота в реальном времени. Управлять таким дроном можно в режиме FPV (от первого лица). Это облегчает пилотирование в целом и раскрывает новые грани развлечения в 3D очках.

Полетные качества

Здесь главными параметрами выступают скорость, маневренность, дальность полета и время автономной работы. Все они зависят от веса оборудования, мощности моторов и радиоприемников. Большинство любительских дронов летают на расстоянии до 200 метров от трансмиттера с небольшим полезным обвесом.

Микромодели, вроде Hubsan X4, слабо сопротивляются порывам ветра. Они не могут быстро или далеко летать. Их автономность также сильно ограничена – не более 5-10 минут в воздухе. Этого достаточно как для детской игрушки, но для более серьезных задач стоит выбирать большие квадрокоптеры.

В среднем ценовом сегменте время автономной работы дронов может достигать 20 минут. Для продления этого срока можно докупить несколько запасных аккумуляторов, чтобы не ждать зарядки каждого элемента питания. Модели с большой тягой моторов могут быть модернизированы дополнительными батареями, однако это негативно скажется на их маневренности и скорости.

Отдельно стоит выделить гоночные дроны. Как правило, это массивные БПЛА с крепким корпусом и чрезвычайно высокой скоростью (свыше 90 км/ч). Такие квадрокоптеры используются на соревнованиях радиолюбителей или авиашоу.

При выборе коптера отдавайте преимущества тем моделям, которые обмениваются сигналами с пультом дистанционного управления на частоте 2.4 или 5.8 GHz. В таком случае в условиях города управлению устройством не будут помешать сигналы от других приборов.

Аксессуары

Качественная сьемка с беспилотника невозможна без подвеса. Он автоматически стабилизирует угол наклона камеры по трём осям. Используя такое оборудование, можно избежать тряски, искажений и помех при съемке. Учтите, что подвес негативно скажется на полетных характеристиках аппарата из-за увеличения его веса, но в сравнении с его преимуществами этот минус незначителен.

Начинающие пилоты часто испытывают трудности при посадке квадрокоптера. Резкая смена тяги может перевернуть его, тем самым повредив лопасти. Такой вариант заранее продуман производителями, которые укомплектовывают свои устройства защитой для винтов. Пластиковый каркас может сохранить пропеллеры и продлить срок жизни дрона.

Продвинутые модели имеют в арсенале Wi-Fi экстендер. Он продлевает радиус передачи видеотрансляции с камеры БПЛА. С этим аксессуаром можно смотреть кадры в реальном времени на расстоянии до одного километра.

Функционал

Аппараты средней ценовой категории оснащаются GPS-датчиками, гироскопами и системами автоматического пилотирования. Они могут взлетать и садиться в начальную точку взлета нажатием одной кнопки. Полезная функция для новичка, однако использовать её нужно с осторожностью. Дрон может «не заметить» препятствий на взлете (провода, ветки деревьев и т.д), что приведет к нежелательным последствиям.

К дополнительным функциям также относятся:

  • Полет за целью – аппарат следует за помеченным объектом, снимая его до получения следующей команды;
  • Следование за смартфоном – квадрокоптер фиксирует координаты смартфона (либо трансмиттера), а затем двигается за ним;
  • Полет по точкам – квадрокоптер двигается по заданной траектории автоматически, давая возможность пользователю полностью сосредоточиться на съемке;
  • Зависание на месте – дрон неподвижно фиксируется в одной точке и удерживает высоту;
  • Несколько скоростных режимов – пилот может изменить режим полета для лучшей скорости или управляемости.

Не лишним будет убедиться в наличии Headless Mode. Дроны с такой функцией управляются вне зависимости от своей ориентации относительно пилота. Если Headless Mode отсутствует, фронтальная и задняя стороны дрона обозначены светодиодной подсветкой.

Цена

Как правильно выбрать квадрокоптер с учетом бюджета? Финансовые траты после покупки БПЛА не закончатся. Первый пункт в чеке сразу после самого аппарата – запасные винты. Базовый комплект вскоре израсходуется из-за падений и столкновений. Второй пункт – запасной аккумулятор. 15 минут полета явно мало для двухчасового ожидания зарядки батареи.

В крайнем случае придется заплатить и за ремонт. Никто не застрахован от повреждений корпуса, двигателей или электронной начинки. Рекомендуем выбирать только качественные комплектующие в официальных магазинах производителей.

Выводы

Квадрокоптер для начинающих – это не только занятная игрушка, но и возможность попробовать себя в новой сфере деятельности, которая в перспективе может стать средством заработка (беспилотник с экшн-камерой дает возможность получить захватывающие кадры с высоты птичьего полета). И в любом случае, приобретение даже дешевого дрона с базовым функционалом подарит вам массу положительных эмоций.

Если у вас уже есть опыт в электронике, попробуйте собрать БПЛА своими руками. На Aliexpress масса составных деталей для конструкторов. Возможно, придется потратить несколько месяцев на весь процесс, зато это окупится ценным опытом.

Множество интересных моделей дронов вы можете найти в наших рейтингах: «Лучшие FPV квадрокоптеры» и «ТОП-10 бюджетных квадрокоптеров для съемки видео».

Квадрокоптеры — как все начиналось? / Habr

Современный квадро (гекса, окто) коптер — это достаточно мощное «вычислительное» устройство, способное управляться со смартфона по WiFi, зависать в одной точке, летать по маршруту и пр. Купить такой аппарат сейчас может любой желающий. А с чего все начиналось?

Как летает квадрокоптер?


Чтобы понимать суть технических решений, разберемся немного как вообще квадрокоптер летает. По сути, квадрокоптер — это неустойчивая система. Если взять 4 мотора, и просто подключить их к батарейке, квадрокоптер никуда не полетит, он просто перевернется т.к. сила тяги моторов никогда не будет идентичной. И тут вступает в действие электроника. На борту квадрокоптера есть центральная «плата управления», ключевой частью которой является блок датчиков. В простейшем случае, это трехосевой гироскоп. Микроконтроллер постоянно считывает данные с гироскопов, и как только гироскоп «чувствует» наклон по какой-либо оси, контроллер дает соответствующему двигателю команду чуть-чуть увеличить или уменьшить обороты, чтобы компенсировать наклон. В общем-то и вся логика — за исключением кучи всего (ПИД-регуляторов, теории управления, фильтров Калмана), ничего сложного тут нет (шутка). Ну а для пользователя все действительно прозрачно. Никаких движущихся частей кроме моторов, в квадрокоптере нет, все управление происходит исключительно изменением вращения оборотов моторов (с поворотами аналогично — изменяем скорости вращения, получаем вращающий момент). А теперь вернемся к истории.

Осторожно, траффик.

MikroKopter


Легендарная немецкая компания, благодаря инженерам которой в 2006 году появился первый аппарат. Контроллер имел на борту процессор Atmega644 c 4Кбайт памяти и частотой до 20МГц, 3 гироскопа по каждой из осей, акселерометр (для возможности горизонтального полета) и барометр для удержания высоты (точность барометра MPX4115A около 1м). Позже появились дополнительные модули, например GPS для удержания позиции.

Сейчас в youtube можно найти видео, как примерно все это летало (2007 год).

В целом система оказалась весьма удачной. Их продукция никогда не была дешевой, ценник начинался где-то от 1500Евро. Фирма существует и сейчас, они производят профессиональные аппараты, ценовая категория соответствующая. И еще один важный момент — первоначально, создатели Микрокоптер сделали исходный код открытым. Разумеется, уже в скором времени стали появляться различные клоны (в том числе производимые и в РФ), это конечно негативно сказалось на продажах, и код потом закрыли. Но все-таки, думаю это послужило большим толчком к созданию различного вида мультикоптеров.
У нас MikroKopter не был популярен из-за цены, и владельцев было не так уж много. Однако толчок мировому сообществу был дан, и различные системы стали появляться.

KaptainKuk


Одна из самых простых систем, выпускаемых (в различных версиях) с 2010 года и до сих пор. Плата управления имеет только 3 гироскопа, для регулировки параметров используются обычные переменные резисторы.

(Фото с сайта Hobbyking.com)

Такая плата сейчас стоит всего около 15$, как можно видеть, на борту кроме гироскопов и слабого процессора, в общем-то ничего и нет. Прошивки в исходных кодах для KK свободно доступны в Интернете, желающие могут скачать их, набрав в поиске гугла имя файла «kk2_1V1.zip» (размер всего 90Кб). Наверное, это первая и последняя версия прошивки какого-либо коптера, написанная на ассемблере.

MultiWii


Следующей вехой в развитии коптеров стала система MultiWii. Название пошло от игрового манипулятора Nintendo Wii и Wii Nunchuk, которые умельцы разбирали, и выпиливали оттуда плату с датчиками. В качестве центрального процессора использовалась Arduino Nano.
Внешний вид платы получался примерно такой (фото с сайта rcgroups, 2010 год):

Впрочем, за несколько лет система эволюционировала, и последние платы (они продаются и сейчас, цена вопроса 20-30$) выглядят где-то так:

(фото с сайта Hobbyking.com)

Последние версии MultiWii имеют вполне неплохие датчики, умеют зависать в точке по GPS, удерживать высоту и возвращаться домой. Т.к. Multiwii был написан для Arduino, все платы так и остались Arduino-совместимыми, исходный код можно скачать на Github. Одним из недостатков MultiWii является слабый процессор, что ограничивает вычислительные возможности алгоритмов, позже стали появляться клоны на STM32, однако погоды они не сделали, т.к. в плане «железа» любой квадрокоптер достаточно прост, 95% сложности заключается именно в коде. В то же время, я уверен что именно исходники MultiWii стали основой всех сегодняшних коммерческих систем.

ArduCopter


Еще одна система, основанная на Arduino, пошла дальше всех. Сейчас это система с возможностью программируемого полета по точкам, поддержкой радиомодемов и передачи телеметрии, хранения различных логов и пр.
Их софт выглядит примерно так:

Платы эволюционировали от таких:

до таких

Платы продаются и сейчас, цена вопроса от 50$ (за клоны) до 250$ за оригинальные версии. Исходные коды Ardupilot так же полностью доступны на github, и судя по количеству коммитов, проект активно развивается. Эта система по возможностям не уступает профессиональным аппаратам, качество полета можно посмотреть на видео:

Здесь все классно, за исключением одного «но» — это Open Source, со всеми вытекающими последствиями. Система открытая, дорабатывается энтузиастами, и никто ничего не гарантирует, в том числе и отсутствия багов в софте. Если квадрокоптер упадет на чей-то BMW, жаловаться будет некому.

Бесколлекторные подвесы (brushless gimbal)


Параллельно с квадрокоптерами, развивалась еще одна очень интересная технология — бесколлекторный подвес для фото/видео камеры. Это отдельная плата со своими датчиками, которая удерживает камеру в нужном положении за счет двух моторов, компенсируя развороты по соответствующим осям. Их разрабатывал наш соотечественник, как работает подвес, можно видеть на видео (2013й год).

Видно что коптер качается, а ось камеры нет.

Сейчас этим уже никого не удивить, а тогда это был настоящий прорыв в качестве видеосъемки.

Коммерческие системы


Про них писать не так интересно, т.к. принцип здесь простой, «заплати и лети». Первым был вышеупомянутый MicroKopter, следующей (и не очень удачной) попыткой был XAircraft, в бюджетном секторе были популярны аппараты марки Gaui (это был первый бюджетный аппарат ценой около 400$ за готовый коптер). И наконец, самой успешной компанией является DJI, про которую не писал только ленивый, так что повторяться здесь смысла нет. Они вышли на рынок с контроллерами DJI Naza (ценой 200-400$, с возможностью удержания позиции, возврата домой), была отдельная профессиональная серия DJI Wookong (ценой около 1000$ и большей стабильностью полета). Наконец, DJI вышла на рынок устройств готовых к полету (RTF, Ready To Fly), ну про них уже все знают.

И последние видео.
Первый бюджетный квадрокоптер Gaui 330. Цена вопроса 400$, 2010 год, никаких доп.функций.

Dji Naza v2, цена вопроса те же 400$, возможность удержания позиции, возврата домой, полета любой стороной к пилоту (режим carefree).

Dji Phantom 3 — со встроенным подвесом камеры, управлением со смартфона и прочими плюшками.

На этом пока все, sorry за большое количество видео, но без них никак, иначе было бы неинтересно. Посмотрим что будет дальше, лет через 5…

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
