Какой чипсет выбрать для материнской платы

В этой публикации, друзья, рассмотрим, какой чипсет выбрать для материнской платы при комплектации современной сборки ПК. Мы поговорим о том, что это вообще за компонент такой, что он определяет, какие бывают чипсеты, чем они отличаются один от другого. У нас на сайте есть рубрика «Комплектуем ПК», где мы периодически публикуем статьи о комплектации сборок на базе различного компьютерного железа. И там мы предлагаем оптимально подобранные под процессор и бюджет на покупку компьютера варианты материнских плат. Но если вы вникните в суть такого их компонента, как чипсет, вы сможете выбрать сами свою идеальную материнку, максимально грамотно вложив денежные средства, как вы это видите. Что же, давайте приступим.

Тогда как процессор ПК непосредственно сообщается с оперативной памятью и графикой, коммуникации с иными составляющими ПК осуществляются опосредовано через чипсет. Чипсет – это базис материнской платы. Чипсет являет собой интегрированный в материнку набор чипов (микросхем). Эти чипы разбросаны по всему текстолиту материнки и соединены между собой чипсетными линиями. Чипы отвечают за разные возможности компьютера и осуществляют коммуникацию процессора с устройствами как то: жёсткие диски, системы питания и охлаждения, сетевые, звуковые, прочие периферийные устройства.

Чипсет определяет технические и функциональные возможности ПК, в частности:

• Частоту системной шины,
• Одноканальный или двухканальный режим оперативной памяти,
• Возможность разгона процессора и оперативной памяти,
• Поколение и линии PCI-E,
• Число портов SATA,
• Число USB,
• Наличие сетевых устройств – только Ethernet-модуль или и он, и Wi-Fi,
• Поддержку RAID,
• Реализацию интерфейсов типа Thunderbolt и т.п.,
• Программные технологии типа виртуализации, эмуляции TPM и т.п.

Материнские платы в своём названии содержат указание на чипсет, являющийся их базисом.

Чипсет заточен под сокет процессора, определяет поколения, семейства, архитектуру поддерживаемых процессоров, сужая совместимость по сокету. Чипсеты производят компании Intel и AMD под материнские платы для ПК на базе своих процессоров.

Для разных классов процессоров Intel и AMD есть свои классы чипсетов – десктопные, серверные, для высокопроизводительных систем. У чипсетов есть серии, это, по сути, их поколения: из актуальных это 300-я, 400-я, 500-я серия у AMD, а у Intel — 400-я, 500-я и новейшая 600-я. Чем больше серия, тем она новее. Серии работают с определёнными поколениями процессоров. Чипсеты очень скупы на поддержку современных поколений PCI-E, и актуальное PCI-E 4.0 поддерживают только 500-я серия AMD и новейшая 600-я серия Intel. В каждой серии есть чипсеты для разного сегмента компьютеров. В названиях чипсетов закодированы указание на серию и принадлежность к определённому сегменту компьютеров, а, соответственно, на реализацию технических возможностей. Возьмём, к примеру, современнейший чипсет Intel Z690 под сокет LGA 1700: в нём Z – это буква принадлежности к сегменту продвинутых Z-чипсетов, а 6 – указание на 600-ю серию чипсетов. На сегмент чипсета в основном указывает первая буква в названии.

У чипсетов Intel такие сегменты:

Сегмент	Описание	Чипсеты
H, если это чипсеты типа h510 или H510 —	Бюджетный пользовательский сегмент без возможности разгона и с минимальным числом линий PCI-E	400-я серия – h510, h520E 500-я серия – H510
B	Средний пользовательский сегмент без возможности разгона процессора, но с возможностью разгона оперативной памяти начиная с 500-й серии. Максимальное число линий PCI-E больше, чем у h510/H510	400-я серия – B460 500-я серия – B560
H, если это чипсеты типа h570 или H570	Выше среднего пользовательский сегмент без возможности разгона процессора, но с возможностью разгона оперативной памяти начиная с 500-й серии. Максимальное число линий PCI-E больше, чем у B-чипсетов	400-я серия – h570 500-я серия – H570
Q	Сегмент серверов и рабочих станций без возможности разгона	400-я серия – Q470, Q470E 500-я серия – Q570
W	Сегмент серверов и рабочих станций с возможностью разгона процессора и оперативной памяти	400-я серия – W480, W480E 500-я серия – W580
Z	Максимальный пользовательский сегмент с возможностью разгона процессора и оперативной памяти, с максимально возможным числом линий PCI-E.	400-я серия – Z490 500-я серия – Z590 600-я серия – Z690

Детальные характеристики актуальных чипсетов можно посмотреть на сайте Intel: 400-я серия, 500-я серия, 600-я серия.

Этот же принцип сегментирования можем наблюдать у чипсетов компании AMD. В их названиях буква отвечает за сегмент компьютеров, а первая цифра модели – за серию: 300-я, 400-я, 500-я серия. Только у AMD другие буквы соответствия сегментам:

Сегмент	Описание	Чипсеты
A	Бюджетный пользовательский сегмент без возможности разгона и с минимальным числом линий PCI-E	300-я серия – A300, A320 500-я серия – A520
B	Средний пользовательский сегмент с возможностью разгона процессора и оперативной памяти. Максимальное число линий PCI-E больше, чем у A-чипсетов	300-я серия — B300, B350 400-я серия – B450 500-я серия – B550, B550A
X	Продвинутый пользовательский сегмент с возможностью разгона процессора и оперативной памяти, с максимально возможным числом линий PCI-E.	300-я серия – X300, X370 400-я серия – X470 500-я серия – X570

Детальные характеристики актуальных чипсетов можно посмотреть на сайте AMD.

Друзья, вся эта мудрёность с разнообразием сегментов чипсетов в сухом остатке невероятно проста. Если мы берём компьютер для домашнего использования, это априори как минимум игровой ПК базового уровня. И, соответственно, у нас отметаются чипсеты начальных сегментов, подходящие только для офисных малопроизводительных компьютеров. Следовательно, если мы говорим о платформе Intel, и нам не нужен разгон процессора, мы выбираем материнские платы на чипсетах B и H типа h570/H570. Так мы вложим денежные средства только в нужные нам возможности.

Если процессор будем гнать – то только на чипсете Z, и такие платы будут стоить вполовину дороже, чем на B-чипсете.

Если мы говорим о платформе AMD, то здесь оптимальный вариант – материнка на B-чипсете, она подойдёт даже для неэкстремального разгона, и такие платы будут стоить приемлемо.

Для высокопроизводительных компьютеров и экстремального разгона выбираем плату на чипсете X, которая будет стоить вдвое дороже плат на B-чипсете.

Но, друзья, дорогостоящую плату на Z-чипсете Intel или X-чипсете AMD также придётся взять, даже если мы не будем ничего разгонять, но нам будет нужна возможность подключения SSD-накопителей PCI-E более, чем двух. Из-за ограничений в поставке линий PCI-E материнские платы на базе среднесегментных чипсетов не смогут предложить нам более двух слотов M.2 PCI-E х4, т.е. с полноценными 4-мя линиями.

С сегментами чипсетов всё просто, заморочка же, друзья, кроется в сериях чипсетов. Так, один и тот же сокет у процессора и материнской платы – это ещё не признак их совместимости, и, как упоминалось выше, чипсет работает с определёнными поколениями процессоров и сужает совместимость по сокету. Вот как этот принцип проявлен в процессорах AMD: у современных процессоров Ryzen начиная с их 1-го поколения сокет AM4, но если мы начнём смотреть в спецификациях материнских плат с новыми чипсетами 500-й серии поддерживаемые процессоры, то мы не обнаружим присутствия где-то только 1-го поколения Ryzen, а где-то и 1-го и 2-го поколения. Т.е. если нам нужна материнка под Ryzen 1-го поколения, нужно её брать на чипсете 300-й или 400-й серии. Теперь пример с Intel: у процессоров 10-го и 11-го поколения единый сокет LGA 1200, но чипсеты 400-й серии поддерживают только 10-е поколение процессоров. А чипсеты 500-й серии поддерживают и 10-е, и 11-е поколение. Чипсет должен быть совместим с процессором, и эту совместимость определяют их поколения. Очень важно внимательно юзать спецификации материнской платы и, в частности, отслеживать поддержку платой той модели процессора, которую мы выбрали.

Чем новее чипсет, тем дороже будет материнка. Но, друзья, принцип «чем новее серия чипсета, тем лучше» не всегда оправдан. Если вы не собираетесь менять процессор на более новое поколение, вам не нужна поддержка чипсетом этого нового поколения. Иногда взамен новых каких-то возможностей чипсеты теряют старые. Так, например, чипсет B560 Intel впервые для B-сегмента получил возможность разгона оперативной памяти, но утратил функцию RAID.

---

Вот это основное, что касается современных чипсетов материнских плат. Чипсет – это базисный ориентир при выборе материнской платы, а как грамотно выбрать её саму, об этом мы напишем в одной из следующих публикаций сайта. А если, друзья, вы хотите экскурс в недавнее прошлое чипсетов, возможно, вы рассматриваете вариант покупки не современного ПК, а б/у-шного, смотрите старые статьи сайта про выбор материнских плат:

• О недостатках дешёвых материнских плат на чипсете h210;
• Как выбрать материнскую плату.

рейтинг топ-10 по версии КП

У каждого механизма есть основа, которая позволяет ему функционировать наилучшим образом. Это касается и компьютерной техники. Со слабеньким системным обеспечением, например, совсем не получится поиграть. Да и работать не всегда комфортно. Рассказываем про лучшие материнские платы 2022 года, благодаря которым ваши ПК и ноутбуки будут работать быстро и бесперебойно.

Рейтинг топ-10 по версии КП

1.

 Материнская плата MSI MPG Z490 Gaming Edge WIFIМатеринская плата MSI MPG Z490 Gaming Edge WIFI. Фото: market.yandex.ru

Крепкая материнская плата, которая поддерживается на нескольких процессорах. Модель отличает хорошее качество сборки. В комплекте вы также найдете две Wi-Fi антенны, которые явно не будут лишними. На всех основных элементах — массивные радиаторы. У этой платы большой разгонный потенциал и все современные функции в наличии. Система охлаждения также вызывает доверие.

Характеристики

Сокет	LGA1200
Поддерживаемые процессоры	Intel 10th Gen Core/Pentium Gold/Celeron
Поддержка многоядерных процессоров	есть
Чипсет	Intel Z490 Express
BIOS	AMI
Поддержка EFI	есть
Поддержка SLI/CrossFire	CrossFire
Память	DDR4 DIMM, 2133-2933 МГц
Количество слотов памяти	4
Поддержка двухканального режима	есть
Максимальный объем памяти	128 Гб
Количество разъемов SATA 6Gb/s	6, RAID: 0, 1, 5, 10 на основе Intel Z490
Количество слотов M. 2	2
Тип интерфейса M.2	PCI-E/SATA 3.0
Тип слотов M.2	Key M, 2242/ 2260 /2280/ 22110; Key M, 2242/ 2260 /2280
Слоты расширения	2xPCI-E x16, 2xPCI-E x1
Поддержка PCI Express 3.0	есть
Звук	7.1CH, HDA, на основе Realtek ALC1200-VD1
Ethernet	2.5 Гбит/с, на основе Realtek RTL8125B-CG
Wi-Fi	802.11ac
Bluetooth	есть
Наличие интерфейсов	13 USB, выход S/PDIF, HDMI, PS/2 (клавиатура), PS/2 (мышь)
Разъемы на задней панели	6 USB, 1 USB Type-C, оптический выход, DisplayPort, HDMI, PS/2 (клавиатура), PS/2 (мышь)
Основной разъем питания	24-pin
Разъем питания процессора	8-pin + 4-pin
Тип системы охлаждения	пассивное
Дополнительные параметры	форм-фактор — ATX; есть игровая; есть разъем подключения ленты RGB; гарантия 3 года.

Плюсы и минусы

Качественная сборка, большое количество портов и слотов расширений

Слабоватая аудио система

2. Материнская плата ASUS PRIME Z490-A

Материнская плата ASUS PRIME Z490-A. Фото: market.yandex.ru

Достоинств у этого представителя нашего рейтинга тоже немало. Количество слотов и разъемов точно порадует пользователей. Есть отключаемая подсветка. Несомненные плюсы от чипсета z490. У материнской платы интересный внешний вид — белоснежные элементы декора и алюминиевые радиаторы на черном текстолите. Плата базируется на процессорном сокете Intel LGA 1200 и поддерживает ЦП десятого поколения Comet Lake-S.

Характеристики

Сокет	LGA1200
Поддерживаемые процессоры	10th Generation Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron
Поддержка многоядерных процессоров	есть
Чипсет	Intel Z490 Express
BIOS	AMI
Поддержка EFI	есть
Поддержка SLI/CrossFire	SLI/CrossFireX
Память	DDR4 DIMM, 2133-4600 МГц
Количество слотов памяти	4
Поддержка двухканального режима	есть
Максимальный объем памяти	128 Гб
Количество разъемов SATA 6Gb/s	6, RAID: 0, 1, 5, 10 на основе Intel Z490
Количество слотов M. 2	2
Тип интерфейса M.2	PCI-E/SATA 3.0
Тип слотов M.2	M key, 2242/2260/2280/22110
Слоты расширения	3xPCI-E x16, 3xPCI-E x1
Поддержка PCI Express 3.0	есть
Звук	7.1CH, HDA, на основе Realtek ALC S1220A
Ethernet	2.5 Гбит/с, на основе Intel I225-V
Наличие интерфейсов	15 USB, выход S/PDIF, 1xCOM, HDMI
Разъемы на задней панели	8 USB, 1 USB Type-C, оптический выход, DisplayPort, HDMI
Основной разъем питания	24-pin
Разъем питания процессора	8-pin + 4-pin
Тип системы охлаждения	пассивное
Дополнительные параметры	форм-фактор — ATX; комплектация — 3 кабеля SATA, Q-коннектор, CPU Fan Holder, упаковка винтов для M.2 SSD, упаковка винтов для M.2 Key E; есть разъем подключения ленты RGB; гарантия 3 года.

Плюсы и минусы

Количество слотов, отключаемая подсветка

Сетевой модуль отключается после перезагрузки

3. Материнская плата GIGABYTE B550I AORUS PRO AX (rev. 1.0)

Материнская плата GIGABYTE B550I AORUS PRO AX (rev. 1.0). Фото: market.yandex.ru

Эта материнская плата поддерживает PCIe 4.0, что для современных компонентов крайне важно. Исполнена она весьма надежно, это обеспечивает металлический каркас с лицевой и задней стороны. Среди плюсов также встроенный модуль Wi-Fi, который поддерживает стандарт 802.11ax. Пользователи отмечают, что у платы хорошая производительность. Она способна раскрыть потенциал таких топовых процессоров, как AMD Ryzen™ 3-го поколения, и, судя по всему, 4-го.

Характеристики

Сокет	AM4
Поддерживаемые процессоры	IAMD Ryzen Gen 3
Поддержка многоядерных процессоров	есть
Чипсет	AMD B550
BIOS	AMI
Поддержка EFI	есть
Поддержка SLI/CrossFire	нет
Память	DDR4 DIMM, 2133-4866 МГц
Тип памяти	ECC/non-ECC
Количество слотов памяти	2
Поддержка двухканального режима	есть
Максимальный объем памяти	64 Гб
Количество разъемов SATA 6Gb/s	4, RAID: 0, 1, 10 на основе AMD B550
Количество слотов M. 2	2
Тип интерфейса M.2	PCI-E/SATA 3.0
Слоты расширения	1xPCI-E x16
Поддержка PCI Express 4.0	есть
Звук	7.1CH, HDA, на основе Realtek ALC1220-VB
Ethernet	2.5 Гбит/с; Wi-Fi — 802.11ax
Bluetooth	есть
Наличие интерфейсов	10 USB, HDMI
Разъемы на задней панели	6 USB, 1 USB Type-C, DisplayPort, HDMI
Основной разъем питания	24-pin
Разъем питания процессора	8-pin + 4-pin
Тип системы охлаждения	пассивное
Дополнительные параметры	форм-фактор — mini-ITX; есть разъем подключения ленты RGB; гарантия 3 года.

Плюсы и минусы

Совместимость с современными процессорами, хорошая производительность

Лишние выходы под HDMI

4. Материнская плата ASRock B550M-HDV

Материнская плата ASRock B550M-HDV. Фото: market.yandex.ru

Модель, которая привлечет покупателей своей стоимостью — не самой большой на рынке. Она имеет хороший разгон, правда без радиаторов VRM на него рассчитывать не стоит. Среди плюсов можно назвать наличие двух разъемов под 4 usb, а также sata-разъемы справа, а не сверху. Это удобно для тех, кто пользуется большими видеокартами.

Характеристики

Сокет	AM4
Поддерживаемые процессоры	AMD Ryzen 3rd Gen
Чипсет	AMD B550
BIOS	AMI
Поддержка EFI	есть
Поддержка SLI/CrossFire	нет
Память	DDR4 DIMM, 2133-4600 МГц
Тип памяти	ECC/non-ECC
Количество слотов памяти	2
Поддержка двухканального режима	есть
Максимальный объем памяти	64 Гб
Количество разъемов SATA 6Gb/s	4, RAID: 0, 1, 10 на основе AMD B550
Количество слотов M. 2	1
Тип интерфейса M.2	PCI-E/SATA 3.0
Тип слотов M.2	Hyper M.2, 2242/2260/2280
Слоты расширения	1xPCI-E x16, 1xPCI-E x1
Поддержка PCI Express 3.0 и 4.0	есть
Звук	7.1CH, HDA, на основе Realtek ALC887
Ethernet	1000 Мбит/с, на основе Realtek RTL8111H
Наличие интерфейсов	12 USB, 1xCOM, D-Sub, DVI, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Разъемы на задней панели	6 USB, D-Sub, DVI, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Основной разъем питания	24-pin
Разъем питания процессора	4-pin + 4-pin
Тип системы охлаждения	пассивное
Дополнительные параметры	форм-фактор — microATX; комплектация — заглушка для задней панели ввода/вывода, 2 кабеля SATA, 1 винт для разъема M.2; есть разъем подключения ленты RGB; гарантия 3 года.

Плюсы и минусы

Цена, удобное расположение разъемов

Мощность

5. Материнская плата Supermicro X9DRi-F

Материнская плата Supermicro X9DRi-F. Фото: market.yandex.ru

Пользователи восхищаются мощностью этой материнской платы. Она способна обеспечить чуть ли ни максимальную производительность. В выгодную сторону модель отличают два процессора и доступные комплектующие. Здесь множество слотов памяти, а максимальные объем ее — 512 гб. Впрочем, есть и отталкивающие моменты: устройство — одно из самых дорогих на рынке.

Характеристики

Сокет	2xLGA2011
Поддерживаемые процессоры	Intel Xeon E5-2600 series
Системная шина	QuickPath Interconnect
Поддержка многоядерных процессоров	есть
Чипсет	Intel C602
BIOS	AMI
Поддержка EFI	есть
Поддержка SLI/CrossFire	нет
Память	DDR3 DIMM, включая RDIMM, 800-1600 МГц
Тип памяти	ECC/non-ECC
Количество слотов памяти	16
Поддержка двухканального режима	есть
Максимальный объем памяти	512 Гб
Количество разъемов SATA	3Gb/s: 4, 6Gb/s: 2, RAID: 0, 1, 5, 10
Слоты расширения	3xPCI-E x16, 3xPCI-E x8
Поддержка PCI Express 3. 0	есть
Звук	нет
Ethernet	2×1000 Мбит/с, на основе Intel i350
Наличие интерфейсов	111 USB, 2xCOM, D-Sub, 2xEthernet
Разъемы на задней панели	4 USB, 1xCOM, D-Sub, 2xEthernet
Основной разъем питания	24-pin
Разъем питания процессора	8-pin + 8-pin
Тип системы охлаждения	пассивное
Дополнительные параметры	Форм-фактор — ЕATX; есть для сервера; дополнительная информация — 1x RJ45 IPMI LAN; порт PS/2 — опционально.

Плюсы и минусы

Два процессора, мощность

6. Материнская плата Colorful C.A68M-BTC YV14

Материнская плата Colorful C.A68M-BTC YV14. Фото: market.yandex.ru

Доступная материнская плата с набором необходимых качеств. С ней вы сможете смотреть фильмы в хорошем разрешении и играть в игры, правда, не очень требовательные. Компактные размеры модели дают вам возможность выбрать любой корпус — полноценный компьютерный либо миниатюрный, рассчитанный под microATX систему.

Характеристики

Сокет	FM2+
Поддерживаемые процессоры	AMD FM2/FM2+ processors
Поддержка многоядерных процессоров	есть
Чипсет	AMD A68H
Поддержка SLI/CrossFire	нет
Память	DDR3 DIMM
Количество слотов памяти	2
Поддержка двухканального режима	есть
Количество разъемов SATA	6Gb/s: 4
Слоты расширения	1xPCI-E x16, 7xPCI-E x1
Поддержка PCI Express 3.0	есть
Звук	5.1CH, HDA, на основе Realtek ALC662
Ethernet	1000 Мбит/с, на основе Realtek RTL8111F
Наличие интерфейсов	8 USB, из них 2 USB 3.0, D-Sub, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Разъемы на задней панели	4 USB, D-Sub, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Основной разъем питания	24-pin
Разъем питания процессора	4-pin
Тип системы охлаждения	пассивное
Дополнительные параметры	форм-фактор — microATX; гарантия 3 года

Плюсы и минусы

Цена, качество

Неудобное расположение sata

7.

Материнская плата Biostar IH61MF-Q5Материнская плата Biostar IH61MF-Q5. Фото: market.yandex.ru

Этот вариант тоже относится к числу доступных. В характеристиках заявлено, что материнская плата поддерживает тактовую частоту оперативной памяти в 1600 мгц, что для многих пользователей считается преимуществом. Она подходит к нескольким процессорам — в частности к Intel® core™ i3-3220 и i5-3570k, владельцы которых зачастую отказываются от модели, сомневаясь в ее совместимости.

Характеристики

Сокет	LGA1155
Поддерживаемые процессоры	Intel Core i7/i5/i3/Pentium
Поддержка многоядерных процессоров	есть
Чипсет	Intel H61
Поддержка SLI/CrossFire	нет
Память	DDR3 DIMM, 1066-1600 МГц
Количество слотов памяти	2
Поддержка двухканального режима	есть
Максимальный объем памяти	16 Гб
Количество разъемов SATA	3Gb/s: 4
Слоты расширения	1xPCI-E x16, 1xPCI-E x1
Поддержка PCI Express 3. 0	есть
Звук	5.1CH, HDA, на основе Realtek ALC662
Ethernet	1000 Мбит/с, на основе Realtek RTL8111F
Наличие интерфейсов	8 USB, из них 2 USB 3.0, D-Sub, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Разъемы на задней панели	4 USB, D-Sub, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Основной разъем питания	24-pin
Разъем питания процессора	4-pin
Тип системы охлаждения	пассивное
Дополнительные параметры	форм-фактор — microATX; комплектация — 2 кабеля SATA, заглушка тыловых портов корпуса

Плюсы и минусы

Цена, сборка

Мощность

8. Материнская плата Esonic H61FEL-U

Материнская плата Esonic H61FEL-U. Фото: market.yandex.ru

Этот вариант многие владельцы компьютеров рассматривают как замену для вышедшей из строя уже имеющейся материнской платы. Удивляться нечему — она относительно дешево стоит, обладает минимальным набором нужных характеристики и совместима с большим количеством процессоров. Работает, судя по отзывам пользователей, без нареканий — это самое главное.

Характеристики

Сокет	LGA1155
Поддерживаемые процессоры	Intel 2nd/3rd Gen Core i7/Core i5/Core i3/Pentium/Celeron
Поддержка многоядерных процессоров	есть
Чипсет	Intel H61
Поддержка SLI/CrossFire	нет
Память	DDR3 DIMM, 1066-1333 МГц
Количество слотов памяти	2
Поддержка двухканального режима	есть
Максимальный объем памяти	8 Гб
Количество разъемов SATA	3Gb/s: 4
Слоты расширения	1xPCI-E x16, 1xPCI-E x1
Звук	5.1CH, HDA, на основе Realtek ALC661
Ethernet	10/100 Мбит/с
Наличие интерфейсов	10 USB, D-Sub, HDMI, Ethernet
Разъемы на задней панели	6 USB, D-Sub, HDMI, Ethernet
Основной разъем питания	24-pin
Разъем питания процессора	4-pin
Тип системы охлаждения	пассивное
Дополнительные параметры	форм-фактор — microATX; гарантия один год.

Плюсы и минусы

Цена, хорошая совместимость

Малый объем памяти

9. Материнская плата Advantech AIMB-782QG2-00A1E

Материнская плата Advantech AIMB-782QG2-00A1E. Фото: market.yandex.ru

Серверная материнская плата с мощными характеристиками. Она поддерживает работы на процессорах — Intel 2nd, 3rd Core i7/i5/i3. Может работать сразу с несколькими. Модель отличают качество сборки и надежность всех материалов. Комплектация тоже приятно удивит, помимо самой платы вы найдете тут — 2 кабеля SATA, 1 кабель питания SATA и заглушку тыловых портов корпуса.

Характеристики

Сокет	LGA1155
Поддерживаемые процессоры	Intel 2nd, 3rd Core i7/i5/i3
Поддержка многоядерных процессоров	есть
Чипсет	Intel Q77
BIOS	AMI
Поддержка EFI	есть
Поддержка SLI/CrossFire	нет
Память	DDR3 DIMM, 1066-1666 МГц
Количество слотов памяти	4
Поддержка двухканального режима	есть
Максимальный объем памяти	32 Гб
Количество разъемов SATA	3Gb/s: 4, количество разъемов SATA 6Gb/s: 2, RAID: 0, 1, 5, 10 на основе Intel Q57
Слоты расширения	1xPCI-E x16, 1xPCI-E x4, 1xPCI-E x1, 4xPCI
Звук	HDA
Ethernet	2×1000 Мбит/с, на основе Intel 82578DM, Intel 82583V
Наличие интерфейсов	14 USB, из них 4 USB 3. 0 (2 на задней панели), 6xCOM, D-Sub, DVI, 2xEthernet, PS/2 (клавиатура), PS/2 (мышь), LPT
Разъемы на задней панели	4 USB, из них 2 USB 3.0, 2xCOM, D-Sub, DVI, 2xEthernet, PS/2 (клавиатура), PS/2 (мышь)
Основной разъем питания	24-pin
Разъем питания процессора	4-pin
Тип системы охлаждения	пассивное
Дополнительные параметры	форм-фактор — ATX; комплектация — 2 кабеля SATA, 1 кабель питания SATA, заглушка тыловых портов корпуса.

Плюсы и минусы

Качество, наличие интерфейсов

10. Материнская плата Intel DP43BF

Материнская плата Intel DP43BF. Фото: market.yandex.ru

Завершает наш рейтинг одна из самых обсуждаемых в сети материнских плат. Она доступна, есть поддержка старого сокета. Кроме того, не следует забывать про производителя — платы Intel отличаются стабильной работой. Несмотря на цену, здесь качественные компоненты и прекрасный звук. Шлейф дотягивается куда угодно и в то же время не мешает видеокарте и остальным деталям. Также здесь есть все драйверы устройств и любая документация.

Характеристики

Сокет	LGA775
Поддерживаемые процессоры	Intel Core2 Quad/Core2 Duo/Pentium Dual-Core/Celeron
Системная шина	800 МГц — 1333 МГц
Поддержка многоядерных процессоров	есть
Чипсет	Intel Р43
Поддержка SLI/CrossFire	нет
Память	DDR3 DIMM, 800-1333 МГц
Количество слотов памяти	4
Поддержка двухканального режима	есть
Максимальный объем памяти	8 Гб
IDE — количество слотов	1, UltraDMA 133
Количество разъемов SATA 3Gb/s	5, RAID: 0, 1, 5, 10 на основе Intel ICh20R
Слоты расширения	1xPCI-E x16, 2xPCI-E x1, 4xPCI
Поддержка PCI Express 2. 0	есть
Звук	7.1CH, HDA, на основе Realtek ALC888
Ethernet	1000 Мбит/с, на основе Broadcom BCM57788
Наличие интерфейсов	12 USB, 2xFireWire (IEEE1394a), выход S/PDIF, 1xCOM, 1xeSATA, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Разъемы на задней панели	6 USB, 1xFireWire (IEEE1394a), оптический выход, 1xeSATA, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Основной разъем питания	24-pin
Разъем питания процессора	4-pin
Тип системы охлаждения	пассивное
Дополнительные параметры	Форм-фактор — ATX.

Плюсы и минусы

Качество компонентов, надежность

Устаревшая платформа

Как выбрать материнскую плату

Материнская плата — вещь весьма специфическая. Покупать первую попавшуюся нельзя. Как правильно выбрать столь важный для ПК компонент, рассказал программист Даниил Косягин. Он обращает внимание на следующие особенности.

Совместимость

Материнская плата не будет работать на компьютере, с которым она не совместима. Поэтому здесь, в первую очередь, все зависит от сокета — он должен быть такой же, как и у процессора, чтобы установка стала возможной. Сокет часто обновляется, поэтому для бесперебойной работы лучше брать устройства с самым современным. Производителей процессоров для компьютеров два — АМD и Intel. Сокетов столько же. Самые современные у Intel — 1151, 1151-v2, 2066, у AMD — AM4, TR4. Но здесь не уследить за временем, лучше уточнять у продавцов — они могут подсказать более новые и подходящие вам варианты. И не забывайте перед покупкой платы посмотреть в ее характеристиках совместимость с процессором, обычно такие вещи указываются.

Чипсет

Чипсет — еще один процессор в составе материнской платы, который обеспечивает работу подключаемых к ней устройств. Выбор его зависит от задач, которые перед собой ставит пользователь. Тип, количество интерфейсов для подключения USB, жестких дисков — именно этими моментами отличаются чипсеты. В дешевых платах, как правило, чипсеты начального уровня. Они подходят для обычных домашних ПК. Средний уровень подойдет любителям компьютерных игр. Высокий уровень — это дорогая материнская плата с максимальным набором возможностей. Топовые модели также имеют функцию разгона процессора, что для многих является важным фактором.

Чипсеты, как и сокеты, разрабатывают Intel и АМD. Есть современные и очень мощные модели, например X399 у АМD и X99/X299 у Intel, есть и те, что попроще.

Оперативная память

Оперативная память — одно из важнейших значений в работе ПК. В материнской плате есть разъемы для модулей памяти. Во многих компактных моделях — 2 слота. Но лучше, если их больше 4 или, например, 8. Впрочем, такие платы будут и по размеру больше. Современные модели поддерживают память DDR4, стандартного форм-фактора DIMM или компактного SO-DIMM. У недорогих вариантов максимальная частота памяти 2400-2666 МГц. У тех, что покачественнее — 3400-3600 МГц.

Форм-фактор

Здесь речь идет о фактических размерах материнской платы. Главное, чтобы она поместилась в корпусе ПК. Выделяют несколько вариантов. E-ATX — для размера платы 305 на 330 мм. Часто это очень качественные модели под топовые платформы — LGA 2011-3 и LGA 2066. Правда, они войдут не в каждый корпус. Для профессиональных и обычных ПК подойдет модель с форм-фактором ATX (305 на 244 мм). Micro-ATX — 244 на 244 мм — компактная вариация, которая, впрочем, не хуже больших собратьев. Она иногда даже пригодна для игр на компьютере. Mini-ITX для платы 170 на 170 мм предназначена для сборки компонентов для переносного настольного ПК. Mini-STX (140 на 140 мм) — для встраиваемых систем и компактных ПК, она вместит модули памяти от ноутбуков и внешних блоков питания, но не внешнюю видеокарту. Производительность здесь тоже будет ограничена.

Прошивка материнской платы

Это программа, которая управляет ее функциями. Во многих представлена прошивка BIOS — текстовое и простое меню. Также некоторые платы сегодня имеют прошивку UEFI, где интерфейс графический и более удобный.

Разъемы

Разъемы на материнской плате нужны не только для модулей памяти. Так, у плат должны быть хранилища для видеокарт, чем их больше, тем, например, будет лучше производительность в играх. Многие современные платы поддерживают слоты для установки карт последней версии — PCI Express 3.0 и 4.0, для хорошего игрового процесса хватит разъема PCI-E x16. В него же можно подключать платы расширения. Слоты под них также должны быть на плате, вместе с классическим разъемом под платы или дополнительные звуковые карты — PCI-E x1. Конечно, не забывайте и про подключения жестких дисков. Для них на платах есть разъемы — SATA 3. Они же предназначены для накопителей SSD и оптических проводов. SATA Express — это вариант, когда такие разъемы выделены в отдельный блок. Если у материнской платы есть интерфейс M.2, то накопитель SSD на нее можно будет установить с помощью специальных креплений, главное — не ошибиться с размером.

На плате должно быть достаточное количество разъемов USB, HDMI — для подключения компьютера к телевизору или DicplayPort для подключения к современным мониторам. Для подключения к интернету необходимы разъем RJ-45 — Wi-Fi антенны есть не на всех моделях.

Другие моменты

Также наш собеседник советует консультироваться со специалистами по поводу звука платы — желательно иметь кодек HDA, но это не обязательно. Что касается подключения к сети, то для хорошей функциональности скорость передачи данных должна быть не меньше 1000 Мбит/с. Также важно подобрать схему питания и возможности охлаждения под свой процессор — этот момент тоже нужно обсудить с профессионалом.

Типы материнских плат компьютера: какие бывают?

в результатеКаждый компонент любого компьютера выполняет какую-то определенную задачу. Накопители записывают/считывают данные, попутно сохраняя оную на магнитных пластинах или в чипах флэш-памяти. Видеокарта отображает информацию, звуковая карта озвучивает происходящее и т. п. Но есть один элемент, который управляет всем этим хозяйством, начиная с процессора и заканчивая какой-нибудь флешкой. Сегодня разговор о системных платах. Давайте немного углубимся в суть вопроса и разберемся, из чего состоит, какие части имеет, для чего они служат, в общем, какова анатомия материнской платы. Итак, добро пожаловать в нашу прозекторскую.

Разновидности и основные функции материнской платы

Собственно, основных задач у системной платы две:

• Обеспечение электропитанием установленных компонентов (с оговорками, о которых позже).
• Обеспечение связи между компонентами ПК для их успешного функционирования и взаимодействия.

Упрощая, можно сказать, что материнской плате надо накормить/напоить «детей» (установленные компоненты – CPU, модули памяти, видеокарту и т. п.) и отправить их играться самих по себе и всех вместе под собственным внимательным присмотром.

Конечно же, есть и другие функции. Например, материнская плата предоставляет физическое место для установки устройств и их надежную фиксацию. Или не их самих, но хотя бы кабелей, связывающих какой-то девайс с материнкой.

Материнские платы различаются по размеру в зависимости от разнообразия задач, которые требуется выполнять, и соответствующего набора и номенклатуры компонентов, которые могут/должны быть использованы. Обычно говорят, что они имеют такой-то форм-фактор. Наиболее распространенными являются:

• Mini-ITX – размер 170х170 мм.
• MicroATX (mATX, uATX, µATX) – размер 244×244 мм.
• ATX (Advanced Technology Extented) – размер 305х244 мм. Для крепления к корпусу имеют 8-9 отверстий.
• E‑ATX (Extented) – увеличенный вариант «просто» ATX размером 305х330 мм.

Есть и другие форм-факторы, например, Mini-STX, серверные платы и т. п.. Это специфические продукты, и в домашнем или офисном компьютере используются редко. Также не рассматриваю материнские платы для ноутбуков. Классификации они не поддаются и могут иметь самые замысловатые формы и размеры, ибо изготавливаются под конкретную модель переносного ПК.

Размеры накладывают ограничения на функционал. Чем меньше плата, тем сложнее разместить на ней большое количество разъемов и прочих компонентов. Сегодня за основу возьму наиболее ходовой форм-фактор, ATX. Он позволяет разместить почти все, что необходимо.

Для примера буду рассматривать популярную и весьма удачную модель Gigabyte Z390 Aorus Pro. Если чего-то на ней нет, то примеры будут взяты от других материнок, о чем упомяну.

Зачем компьютеру материнская плата

Без лишних слов перечислим основные функции материнской платы:

1. Объединяет все «внутренности» компьютера между собой (на ней установлен сокет для процессора, разъёмы под ОЗУ и графический адаптер и т.д).
2. Материнка превращает мышку, дисплей, системный блок, клавиатуру и другие компоненты – в единую рабочую экосистему.
3. Отвечает за то, чтобы ЦП контролировал работу других частей компьютера. То есть материнская плата не только превращает все компоненты ПК в одно целое, но еще и поддерживает связь между ними.
4. Материнская плата отвечает за передачу картинки на монитор (в случае интегрирования в нее графической карты).
5. Системная плата отвечает за звук компьютера, поскольку в настоящее время огромное число моделей плат имеет встроенную звуковую карту.
6. Обеспечение доступа в интернет — современные материнки обладают встроенным сетевым адаптером.

Питание материнской платы

Начну я все же не с разъемов, чипов и проч., а с системы питания. Ибо без электричества материнская плата, как и подключенные к ней остальные комплектующие, просто красивые куски текстолита со множеством блестящих, и не очень, штучек, установленных на них. А вот с электричеством…

Обеспечивает его блок питания (БП), от которого через 24-контактный разъем подаются основные напряжения – это ±12 В, +5 В, +3.3 В. Такой разъем есть на всех материнских платах для настольных ПК. Это не все требуемые напряжения, но о них будет рассказано ниже, в соответствующем разделе, посвященном питанию процессора.

На иллюстрации приведена распиновка разъема. Провода имеют разный цвет, и по ним можно определить, какое напряжение/сигнал они передают.

Материнская плата от этого разъема передает необходимые напряжения на все разъемы и компоненты, но тут есть одна проблема. В первую очередь она связана с питанием дискретных видеокарт, особенно мощных. Дело в том, что через разъем PCI-Express можно обеспечить потребителя мощностью примерно до 75 Вт. Мощность же в 200-300 Вт для видеокарт – обычное дело. С такой нагрузкой материнская плата справиться уже не может.

Приходится звать на помощь БП, который через специальный разъем запитывает видеокарту. Или несколько, если используется более одного графического адаптера в режиме SLI/CrossFire. К сожалению, это не единственный на данный момент случай, когда требуется внешнее питание компьютерного компонента.

Для чего может быть нужна материнская плата

Значение системной платы недооценить просто невозможно, все составляющие системного блока компьютера взаимодействуют между собой благодаря именно материнской плате, так данные с жёсткого диска не когда не смогут быть обработаны в процессоре до того, как попадут в оперативную память, а графическому адаптеру будет нечего получит от компьютерной системы и впоследствии передать монитору. Самые обыкновенные устройства ввода информации, такие как мышь и клавиатура, также обмениваются информацией через разъёмы на материнской плате.

Хорошим примером будут уже устаревшие разъёмы IDE и все ревизии SATA, ведь к ним подключается дисковод оптических дисков, жёсткий диск или твердотельный накопитель с помощью специальных шлейфов, а впоследствии они участвуют в информационном обмене с процессором, а потом уже и другими устройствами.

Может раньше общая производительность и завесила именно от процессора, то сейчас ситуация изменилась. Нужно ориентироваться на возможности системной платы, на пропускную способность её шины, поддерживаемые объёмы и частоты оперативной памяти, возможность получения максимума производительности от современного разъёма PCI-Express x16 и видеокарты, и т.д.

Используемые форм-факторы материнской платы и разъёмы процессора

Форм-фактор материнской платы, определяет её положение для последующего крепежа к компьютерному корпусу, расположение и тип разъёмов её питания, даже количество интерфейсов подключения устройств и их местоположение. Приведём список основных используемых форм – факторов системной платы:

• Mini ITX — имеет наименьшие в среднем размеры 17 на 17 см., очень часто уже имеет интегрированный процессор, самое наименьшее число интерфейсов подключения, очень редко используется в самостоятельных сборках, чаще продаётся уже в составе готового компьютера.
• mATX (Micro ATX) — достаточно полнофункциональная плата, имеющая приемлемые средние размеры, является лучшей составляющей для бюджетного компьютера, хоть и при достаточно небольшом количестве интерфейсов, для домашнего или же офисного компьютера их должно быть достаточно. Частенько на таких системных платах установлен чипсет, имеющий некоторые ограничения, но которые не главным образом отображаются на работе всего компьютера.
• ATX – также распространён, как и mATX, но имеет больший размер, такие платы могут иметь как полно функциональный чипсет, так и с небольшими ограничениями, обычно имеет наибольшее количество интерфейсов подключение, но это тоже не является обязательным, отличается более удобным монтажом и возможностями подключения.

Размеры материнской платы, нужно учитывать при выборе подходящего корпуса, ведь если рассуждать логически в более крупные корпусы можно установить не большие материнские платы, а вот наоборот никак не получится.

Разъём (Socket) служит для установки центрального процессора или замены. Socket следует учитывать при правильном выборе комплектующих для компьютера.

Разнообразие разъёмов довольно велико и для каждого процессора подойдёт свой, так, например, самые свежие процессорные линейки Intel используют маркировки сокета LGA 1150 или 1155, а их конкуренты от AMD – FX2 и AM3, AM3+. Если же сокеты от AMD AM3 и AM3+ взаимозаменяемы, то есть процессоры AM3+ смогут работать на разъёмах материнских плат AM3, но производительность будет ограничиваться чипсетом, то в Intel такого нет, тут нельзя ошибиться.

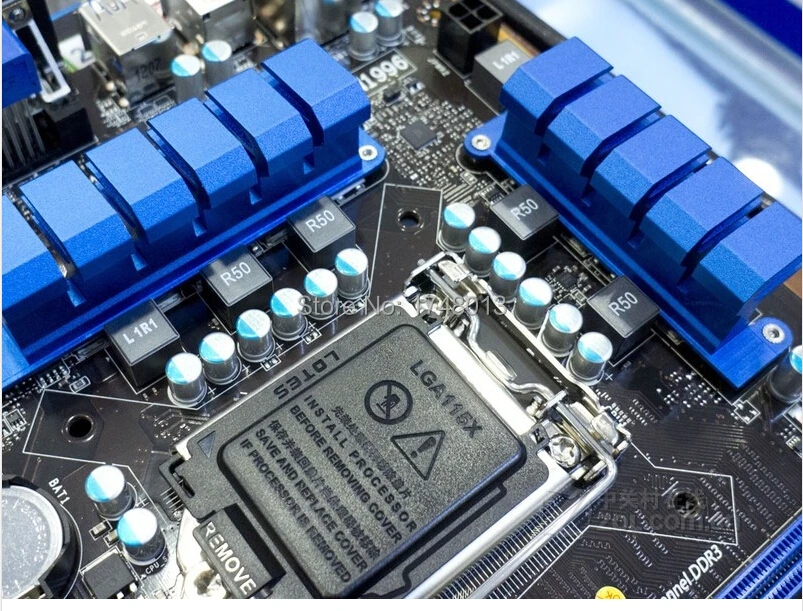

Процессорный сокет

Собственно, процессор – та самая «печка» (в прямом и переносном смысле), от которой часто и начинается сборка и конфигурирование будущего компьютера. С точки зрения анатомия материнской платы его можно назвать сердцем всей системы. У него множество характеристик, но сегодня нас интересует одна – сокет. По сути, это разъем, используемый для установки его в материнскую плату.

Если говорить о современных ПК, то для процессоров Intel используется два сокета, мэйнстримовский 1151v2 и 2066 для построения высокопроизводительных игровых систем и рабочих станций. Наиболее актуальными для CPU AMD являются AM4 для последнего поколения процессоров Ryzen и TRX4 для мощных Ryzen Threadripper.

До сих пор используются и более старые сокеты, 1151 первой версии для процессоров Intel Core 6-го или 7-го поколений, 1155 для еще более старых CPU, AM3+ для процессоров AMD и ряд других. Различаются они только размерами, количеством контактов.

Металлическая скоба фиксирует процессор в сокете, обеспечивая надежный контакт. Следует быть аккуратным и не трогать эти контакты. Повредить их просто, а восстановить может оказаться очень сложно.

Собственно, это все, что необходимо знать. Этот сокет служит только для установки процессора.

Типы материнских плат

Форматы материнских плат

Различают несколько видов материнских плат, а правильный выбор имеет значение, потому что не каждая материнская плата будет соответствовать вашему корпусу.

Основными форматами материнских плат, используемых в ПК, являются:

• Extended ATX (E-ATX) – это самые большие материнские платы, их размеры 305×330 мм.
• ATX – это стандартный размер – 305 x 244 мм.
• MicroATX (mATX, uATX, µATX) – немного уменьшенная ATX, размеры 244×244 мм.
• MiniITX (mITX) – это наименьший формат материнских плат размером 170×170 мм.

При этом следует иметь в виду, что это максимальные размеры, а не фиксированное значение.

Материнская плата и процессор

Выбирая материнскую плату, вы должны помнить о том, что не каждый процессор будет ей соответствовать. Это из-за разъёма для процессора (иначе socket). Socket – это место на MOBO (motherboard – материнская плата), в которое устанавливается процессор.

Ниже перечислены самые популярные слоты и процессоры, которые в них устанавливают:

• LGA 1151 – процессоры Intel 6, 7, 8 и 9. поколений Celeron, Pentium и Core i3, i5, i7, i9
• LGA 2066 – процессоры Intel Core серии X из 7 поколения
• AM4 – процессоры AMD Ryzen 1 и 2, а также 7 поколение AMD Athlon
• TR4 – процессоры AMD Ryzen Threadripper

Это, конечно, не все сокеты – мы представили только самые популярные на текущий момент.

Чипсеты материнских плат

Кроме слота для процессора, очень важен выбор подходящего чипсета материнской платы – хотя в настоящее время это имеет значение, в осном, в случае процессоров Intel. В случае конструкций с чипсетами Intel мы встретим такие, в которых возможен разгон процессора, и такие, на которых разгон невозможен.

Чипсет Intel

В случае материнских плат для процессоров Intel различают несколько типов чипсетов:

• X – это самые современные системы, предназначенные для профессионалов и больших любителей техники. Предназначены для процессоров Intel Core серии Х, такие как Intel Core i9-7900X. Конечно, позволяют осуществлять разгон.
  Последние чипсеты X – это:
• Intel X299 – для процессоров Skylake X. Поддерживают оперативную память в четырехканальном режиме, тем самым обеспечивая её более быстрое действие.

Intel X99– это предшественник X299, который работает с процессорами Haswell E и Broadwell E. Также поддерживает оперативную память в четырехканальном режиме.

Z – это продвинутые чипсеты, которые являются наиболее популярными среди игроков и энтузиастов. Работают со всеми популярными процессорами, то есть Intel Core, Pentium и Celeron. Свою популярность получили благодаря возможности разгона процессоров с разблокированным множителем, а значит с буквой K в названии, например, Intel Core i5-8600K.
Наиболее популярные чипсеты Z:

• Intel Z390 – это новейшая система, которая появилась вместе с процессорами Intel Core 9-го поколения.

Intel Z370– это, по сути, чипсет Z390, который обеспечивает поддержку процессоров Intel 8-го поколения.

Intel Z270 – это чипсет для процессоров Skylake и Kaby Lake, а также для процессоров Intel 6 и 7 поколения.

H – это универсальный чипсет. Подойдет как для игроков, так и для офисов или мультимедийных компьютеров. Работает со всеми процессорами. Дешёвый чипсет, но не позволяет разгонять процессор с разблокированным множителем.
Наиболее популярные чипсеты:

• Intel h470 – предназначен для процессоров Intel 8-го поколения.

Intel h410 – работает с процессором семейства Coffee Lake. Он отличается от h470 тем, что он дешевле, поддерживает меньшее количество линий PCI-E, портов USB и SATA и без поддержки RAID.

Intel h370 – это чипсет для процессоров Intel 6-го и 7-го поколения.

Intel h270 – как h370, работает с процессорами Skylake и Kaby Lake, хотя для второго требуется обновление BIOS.

Intel h210 – от h270 отличает поддержкой меньшего количества разъемов USB, SATA, линий PCI-E и отсутствием поддержки RAID-массивов.

• B – это бизнес-предложения, хотя часто применяются в менее требовательных компьютерах игроков или домашних мультимедиа. Не поддерживают разгон процессоров, как правило, поддерживают меньшее количество портов, чем чипсет H или Z. Intel B360 – предназначен для процессоров Intel 8-го поколения.
• Intel B250 – это чипсет для процессоров Intel 6 и 7 поколения.

• Q – также предложение для бизнеса, хотя технически немного более продвинутый, чем чипсет B. Поддерживает, как правило, больше портов и разъемов. Intel Q370 – для процессоров Intel 8-го поколения
• Intel Q270 – для процессоров Intel 6 и 7 поколения

Также доступны чипсеты C, однако, они предназначены для рабочих станций, серверов и процессоров Intel Xeon, поэтому мы опустим их.

Чипсет AMD

В свою очередь, если речь идет о материнских платах для процессоров AMD, то существуют чипсеты типа:

• X – это наиболее передовая серия чипсетов от AMD. Доступны их два вида – для сокета AM4 и TR4. AMD X399 – это система для процессоров AMD Threadripper 1 и 2 поколения. Поддерживают тонкую настройку, а также оперативную память в режиме Dual Channel и Multi-GPU.
• AMD X470 – это, в свою очередь, последний чипсет для процессоров на сокете AM4. Поддерживают разгон и технологию AMD StoreMi.
• AMD X370 – это немного устаревшая модель для сокета AM4. Также позволяет разгонять процессор, однако, не поддерживает AMD StoreMi.

• B – это чипсет для пользователей, которые ожидают высокой производительности, но в то же время не планируют экстремального разгона или использования нескольких видеокарт. AMD B450 – это новый чипсет с поддержкой AMD StoreMi и разгоном процессора.
• AMD B350 – немного старше, и не работает с технологией AMD StoreMi.

• А – это базовые чипсеты для менее продвинутых пользователей, которые не планируют разгонять компьютер. AMD A320 – это базовый, основной чипсет. Не поддерживает технологии AMD StoreMi и не позволяет разгонять процессор.

Стоит отметить, что все процессоры, совместимые с сокетом AM4, полностью поддерживаются всеми чипсетами, работающими с этим сокетом. В случае более старых чипсетов может потребоваться обновление BIOS.

Система питания процессора/памяти

И здесь уместно вновь вернуться к вопросу питания. Раньше мы уже говорили про 24-контактный разъем, от которого подаются требуемые напряжения на многие компоненты компьютера. Опять-таки, с точки зрения анатомия материнской платы напрашивается аналогия с кровеносной системой. Также ранее мы уже видели, что для мощных видеокарт необходимо внешнее питание из-за большой потребляемой мощности.

Похожая история и с процессором, с той лишь разницей, что БП просто не имеет необходимого напряжения. Когда речь заходит о мощных многоядерных «камнях», то без дополнительного питания не обойтись. Поэтому, вновь на помощь приходит БП, имеющий соответствующие шлейфы.

Соответственно, на материнской плате находятся разъемы, которые обычно располагаются рядом с процессором для уменьшения длины дорожек, идущих от разъема до CPU. Как правило, используется как минимум один 4-х или 8-контактный разъем. Чаще встречаются два таких разъема – один 8-контактный, а второй имеет либо 4, либо 8 контактов.

Фазы питания CPU

Но важно не только наличие дополнительных разъемов питания. Важно и количество фаз питания, и их конфигурация. В первую очередь на это надо обращать внимание при использовании мощных CPU и их разгоне. По сути, правило «чем больше фаз, тем лучше» вполне себя оправдывает.

О фазах питания более подробно написано в другом моем материале. Сейчас кратко о тех компонентах, которые располагаются вокруг процессорного сокета. Они закрыты двухсекционным радиатором с тепловой трубкой, но если его снять, то увидим такую картину.

Плата Gigabyte Z390 Aorus Pro имеет 13 фаз питания процессора. Если посчитать все элементы (конденсаторы, дроссели и мосфеты), то их будет ровно по 13. Для процессора используются 12 элементов Vishay SiC634 с максимальным током в 50 А каждый. Для питания встроенного видеоядра — Vishay SiC632.

Управляется это 7-канальным ШИМ-контроллером Intersil ISL69138. Он виден на фото в левом верхнем углу, помеченный розовой точкой. Как же получаются итоговые 13 фаз? Для этого применяются удвоители ISL6617A, которые распаяны на обратной стороне платы. В итоге, 6 фаз на CPU удваиваются, и получаем 12. Подробности работы удвоителей и вообще фаз питания смотрите по ссылке выше.

Это хозяйство, мосфеты в первую очередь, необходимо охлаждать. Чем мощнее CPU, чем выше разгон, тем более внимательно надо следить за температурой этих элементов. Для этого устанавливается специальный радиатор. В экстремальных ситуациях не лишим будет дополнительный обдув этой зоны.

Околосокетное пространство

В данном случае речь именно о пространстве. При взгляде на любую материнскую плату в непосредственной близости от процессорного сокета видим незанятое место. Если там и расположены какие-либо элементы, то необходимо, чтобы они имели как можно меньшую высоту.

Нужно это для того, чтобы ничто не мешало установке процессорного кулера. А ведь он может быть весьма внушительных размеров, когда речь заходит об охлаждении мощных CPU. На плате есть четыре монтажных отверстия.

Т. к. процессорный кулер, порой, громоздок и тяжел, обычно на обратной стороне платы располагается увеличивающая механическую прочность металлическая пластина. Она не позволяет под весом кулера деформироваться плате в районе сокета. Иногда данная пластина бывает большой, выполняя заодно роль дополнительного элемента системы охлаждения.

Слоты памяти

Куда уж без памяти. И опять-таки, следовать правилу «памяти много не бывает» мешают только ограничения платы, собственные финансовые возможности, количество слотов и… околосокетное пространство.

Почему? Если планируется разгон процессора, то скорее всего будет установлен массивный кулер, который справится с высокой нагрузкой. При этом память вряд ли будет бюджетная. Она должна быть способна работать на повышенных частотах, а, соответственно, тоже будет оборудована радиатором, увеличивающим высоту модулей DRAM.

В итоге нередко встречается ситуация, что размеры процессорного кулера не позволяют установить определенные модули памяти в один или даже два разъема. Даже если все же получится поставить модули DRAM, а сверху над ними будет нависать радиатор процессорного охладителя, то на работоспособность это не повлияет, но вот неудобств добавит, если понадобится заменить планку памяти другой.

Если теплорассеиватели памяти снабжены подсветкой, а они частично будут закрыты вентилятором/радиатором массивного охладителя для CPU, эстеты вряд ли этому обрадуются. Избежать проблем поможет система жидкостного охлаждения.

Количество сокетов памяти зависит от процессора, т. к. контроллер памяти находится в нем. В большинстве случаев имеется двухканальный контроллер, с возможностью установки до двух модулей DRAM на каждый канал. Итого – четыре слота. В более дорогих системах слотов может быть до 8 штук.

Установка модулей DRAM

Рассматриваемая в качестве примера материнка не имеет цветовой дифференциации разъемов оперативной памяти. Просто рядом со слотами есть надписи «DDR4-B1», «DDR4-B2», «DDR4-A1», «DDR4-A1». Что это такое? Это как раз и есть маркировка каналов памяти. Рекомендуется использовать по два одинаковых модуля DRAM в параллельном режиме. Это подразумевает, что один модуль подключается к разъему первого канала памяти, второй – к разъему второго канала памяти. Если есть еще пара модулей, то они ставятся аналогично. Параллельный режим позволяет задействовать сразу два контроллера памяти и несколько увеличить быстродействие.

В случае с подопытной платой, если, например, есть два модуля по 8 ГБ, то их лучше поставить в разъемы, промаркированные как «DDR4-B1» и «DDR4-A1». Это первый и третий, если смотреть со стороны процессора. Или установить в другую пару разъемов, что сути дела не меняет. В любом варианте один модуль будет работать с первым каналом памяти, второй – со вторым.

Система питания DRAM

Оперативную память, как и любое другое устройство, надо обеспечивать электричеством, и на материнской плате также присутствуют цепи питания DRAM. Если посмотреть на спецификации модулей памяти, то можно увидеть, что рабочее напряжение у них обычно 1.2 В. Штатный блок питания такого напряжения не предоставляет. Значит, опять его надо сформировать самостоятельно по аналогии с питанием процессора, с той лишь разницей, что большое количество фаз не требуется и часто обходятся одной, редко – двумя.

Возле сокетов для модулей ОЗУ на рассматриваемой в качестве примера плате можно найти несколько чипов Richtek RT8120, которые являются однофазными ШИМ-контроллерами. Они используются для питания памяти, а также сигналов VCCSA и VCCIO. Большой нагрузки тут нет, параллелить незачем, да и греться тоже нечему, поэтому дополнительные средства охлаждения в данном случае не используются.

На других моделях материнок могут быть иные компоненты разных производителей, но суть от этого не меняется.

Чипсет

Это еще один весьма важный компонент материнской платы. Обычно каждый производитель CPU предлагает несколько моделей чипсетов, предоставляющих свой набор возможностей. Так, младшие модификации не имеют функции разгона процессора по множителю, имеют меньшее количество линий PCI- E интерфейса и прочие ограничения.

Топовые модификации предоставляют максимальный функционал. Правильный выбор чипсета не менее важен, чем выбор процессора.

Порой чипсет называют еще набором системной логики. Почему «набор», если микросхема, по сути, одна? Те, кто еще лет 10 назад держал в руках материнскую плату, помнят, что в те былинные времена использовались две микросхемы, которые назывались незатейливо – «северный мост» (Northbridge — NB) и «южный мост» (Southbridge — SB). И это действительно было набором.

Северный мост отвечал за общение процессора с памятью, а также за обмен с видеокартой. Южный мост обеспечивал работу накопителей, портов ввода/вывода, сетевых интерфейсов и т. п. Ныне функции северного моста переданы процессору, и надобность в дополнительном чипе отпала. В наборе остался только южный мост, коим, по сути, и является чипсет.

Если проводить аналогии с анатомией человека, то ранее мы рассматривали голову, мозг, его кровоснабжение (систему питания) и т. п. Сейчас же добрались до позвоночника. До этакого каркаса, который обеспечивает управление большинством устройств, составляющих компьютерную систему.

Именно на чипсет возложены функции работы с накопителями, подключаемыми по интерфейсам SATA или PCI-E, с USB портами, обеспечение функционирования аудио чипа, сетевого контроллера и т. п. Несколько особняком стоит задача перераспределения линий PCI-Express.

Что такое линии PCI-Express

Что это такое? Если кратко, то этот интерфейс предоставляет n-ое количество интерфейсных линий. Каждая из них обеспечивает известную пропускную способность. На данный момент наиболее используемой является 3-я версия PCI-E, имеющая скорость в 8 ГТ/с на каждую линию. Новейшие на данный момент чипсеты AMD X570 и TRX40 поддерживают более скоростную, 4-ю версию этого интерфейса с пропускной способностью каждой линии в 16 ГТ/с.

Количество имеющихся в распоряжении чипсета линий PCI-E разнится в зависимости от модификации этого чипа. Так, самый младший на настоящий момент Intel h410 имеет всего 6 линий, причем уже устаревшей 2-й версии интерфейса, а топовые Z390 и Q370 располагают 24-мя линиями.

Задача системного чипа состоит в распределении их между имеющимися устройствами. Сразу скажем, что вполне реальна ситуация, когда линий может и не хватить. Если возвращаться к рассматриваемой для примера Gigabyte Z390 Aorus Pro, то использующийся чипсет предоставляет 24 линии PCI-E. О распределении их мы поговорим чуть позже.

Возможности разгона

Еще одна важная функция чипсета – возможность разгона процессора по множителю. Не все модификации системной логики позволяют это. По сути, у Intel это только Z390 имеет такую способность. Уже неактуальный Z370 и редко встречающийся Q370 в расчет не берем.

AMD более лояльна к пользователям. Гнать CPU по множителю можно не только на топовом X570. Тем не менее, не следует забывать об этом, и если оверклокинг входит в сферу интересов, то выбор существенно ограничивается.

Чипсеты требуют охлаждения, и как минимум, они закрыты радиаторами. В случае с AMD X570 этот чип работает с шиной нового поколения, позволяет подключать большее количество устройств и из-за этого греется весьма прилично. Неудивительно, что пассивного охлаждения оказалось мало и добавлен специальный небольшой вентилятор.

Устройство материнской платы

Системная (материнская) плата
(англ. — motherboard, mainboard, MB, разг. — мамка, мать, материнка) — это основная плата, к которой подсоединяются все части компьютера (процессор, видеокарта, ОЗУ и др.), устанавливается в системном блоке. Главная задача материнской платы — соединить и обеспечить совместную работу всех элементов компьютера. Основой любой современной
материнской платы
является
набор системной логики
, который чаще называют
чипсетом
(от англ. chipset). Чипсет — это совокупность микросхем, обеспечивающих согласованную совместную работу составных частей компьютера и их взаимодействие между собой. Чипсет, как правило, состоит из двух основных микросхем, чаще всего называемых
«северным» и «южным» мостами
.
Северный мост
(North bridge, системный контроллер) — это часть системной логики материнской платы, обеспечивающая работу основных узлов компьютера — центрального процессора, оперативной памяти, видеокарты. Именно он управляет работой шины процессора, контроллера ОЗУ и шины PCI Express, к которой подсоединяется видеокарта. В некоторых случаях северный мост может содержать интегрированный графический процессор.
Южный мост
(Southbridge, ICH (I/O controller hub), периферийный контроллер, контроллер ввода-вывода) — обеспечивает подключение к системе менее скоростных устройств, не требующих высокой пропускной способности — жёсткого диска, сетевых плат, аудиоплаты и т.д., а также шин PCI, USB и др., в которые устанавливаются разного рода дополнительные устройства. Клавиатура и мышь также замыкаются на южный мост. Наличие северного и южного мостов — классическая, общепринятая схема построения чипсета, на котором базируется
системная плата
. Но существуют также схемы, отличающиеся от традиционных. Это касается в первую очередь компьютеров на базе современных процессоров, содержащих в себе элементы, в большей или меньшей степени выполняющие функции северного моста (чаще всего — контроллер оперативной памяти, интегрированное графическое ядро). На системных платах для таких процессоров северный мост существенно упрощен. Качеством и возможностями системной логики определяются производительность и стабильность работы компьютера. При выборе материнской платы нужно учитывать в первую очередь то, какой чипсет был взят за основу при ее изготовлении. Основными производителями чипсетов сейчас являются компании Intel, NVidia, ATI/AMD и др., в то время как материнские платы производятся ASUS, MSI, Gigabyte, ASRock, Zotac и др.
Системные платы
с одинаковым чипсетом у разных производителей называются по-разному. По цене они тоже могут существенно отличаться. При выборе как првило
лучше отдать предпочтение материнской плате с более «продвинутым» чипсетом от менее известного производителя, чем наоборот
.

PCI разъемы

В большинстве случаев используется как минимум одна дискретная видеокарта, т. к. встроенное видеоядро для игр не годится. Значит, материнская плата должна иметь разъем для дополнительного графического адаптера и обеспечить его функционирование. Нередко видеокарт может быть 2 и даже больше.

Но не только видеокартами ограничивается список устройств, которые используются в компьютере. Внешняя звуковая карта, адаптер для SSD M.2 накопителей, RAID-контроллер и т. п. – все они устанавливаются в разъемы PCI-E и забирают себе часть имеющихся ресурсов.

В зависимости от типа устройств, используются разные по физическому размеру разъемы PCI-E. Всего существует 3 типоразмера таких разъемов. Два из них, самый большой и самый маленький, представлены на плате, которая служит нам сегодня в качестве образца.

Возможность использования нескольких плат расширения зависит не только от наличия нужного количества разъемов, но и от чипсета. А если точнее – то от количества линий интерфейса PCI-E и возможности их перераспределения между устройствами.

Для видеокарт и прочих устройств, которым требуется 4 (и более) линии PCI-E применяется самый большой разъем, чаще всего его обозначают как PCI-E x16. В данном случае «x16» показывает количество линий интерфейса. Это максимальное их количество, но не обязательное, и это надо помнить.

Распределение линий PCI-Express

Давайте рассмотрим нашу плату. Хорошо видно, что есть три разъема PCI-E x16. Значит ли это, что все они имеют по 16 линий? Теоретически, они МОГУТ иметь столько линий, но НЕ ОБЯЗАНЫ. Если обратиться к спецификациям на плату, то мы видим, что первый разъем действительно имеет 16 линий PCI-E, которыми ее обеспечивает процессор.

Второй разъем при тех же физических размерах может использовать только 8 интерфейсных линий, а третий – 4. Причем, линии к первым двум разъемам PCI-E x16 поступают от процессора, а к остальным – от чипсета. И этот последний как раз играет тут важную роль.

Если установлена только одна видеокарта в первый PCI-E разъем, то все просто, 16 интерфейсных линий подаются от CPU. Если же установить во второй разъем еще одну видеокарту, то ситуация изменится. 16 процессорных линий поделятся пополам между разъемами, и эту диспетчеризацию выполняет чипсет.

Кстати, то же самое произойдет, если во второй разъем будет установлена любая другая карта расширения. Видеокарта в первом разъеме будет переведена в режим x8. Еще 8 процессорных линий чипсет отдаст второму разъему. Будет ли использовать все предоставленные ресурсы установленная в него плата расширения или нет – не важно, разделение линий пополам все равно произойдет.

Напомню, что в данном случае я рассмотрел пример реализации конкретной модели материнской платы. Распределение интерфейса может варьироваться в зависимости от модели чипсета и даже поколения процессора, что в большей степени актуально для CPU AMD.

Сам же чипсет имеет n-ое количество собственных линий PCI-E, и распоряжается он ими сам. Вернемся к нашей Gigabyte Z390 Aorus Pro. Третий PCIe x16, который располагает 4-ми линиями, и все «маленькие» PCIe x1 (по одной линии PCI-E каждый) подключены к чипсету. Итого, из имеющихся у Z390 24 линий 7 (4+1+1+1) уже заняты. Куда девать остальные – об этом чуть ниже, а сейчас закончим с разъемами PCI-E.

На нашей плате можно заметить, что два из трех разъемов заключены в металлический каркас. Чаще всего его используют там, куда ставится видеокарта. Нужна эта «броня», во-первых, для усиления механической прочности разъема, т. к. мощные видеокарты с громоздкой системой охлаждения могут весить очень прилично. Во-вторых, считается, что металлическая оболочка позволяет снизить влияние помех и улучшить прохождение сигналов.

Сложно сказать, насколько все это справедливо, но если производители так считают – то тут все равно ничего не сделаешь. Зато имеем косвенный признак, сколько видеокарт можно использовать с данной материнской платой.

Основные типы материнских плат:

ATX

ATX
Такой тип подойдет начинающему и продвинутому пользователю компьютера. ATX часто включает около пяти слотов PCI-Express и/или PCI. Размер ~ 30×25 см.

MICRO-ATX (mATX)

Micro ATX
Подойдет для решения базовых задач в домашнем использовании. Возможно установить до шести карт расширения. Размер ~ 24×24 см.

MINI-ITX

Mini ITX
MINI-ITX — укороченная и компактная версия ATX. Применяется в тех же областях что и ATX. На борту материнской платы mITX 3 слота расширения. Размер ~ 17×17 см.

Flex-ATX

Flex ATX
Используется в компьютерах где высокая производительность не требуется. В силу малой производительности цены небольшие. Встроенно 3-4 слотов расширения, в зависимости от производителя. Размер ~ 22×19 см.

NLX

NLX
Редкий тип использующаяся в вертикальных системных блоках. Подойдет для домашнего компьютера. Содержит в себе 3 слота расширения + возможно привязать карту-расширитель для дополнительных слотов расширений. Разъемы SATA добавляется расширительными картам. Размер составляет 40x40x10 см.

Разъемы M.2

Практически все современные материнские платы имеют как минимум один разъем M.2 для установки SSD накопителей соответствующего форм-фактора. На рассматриваемой сегодня Gigabyte Z390 Aorus Pro таких разъемов два, но может быть их три, и даже больше в некоторых топовых моделях, использующих специальную переходную плату.

Располагаться разъемы M.2 могут в разных частях, это зависит только от фантазии производителя. Бывает, что один из разъемов размещается на обратной стороне платы. У некоторых моделей материнок ASUS такой разъем расположен вертикально, что позволяет выиграть место за счет перпендикулярного по отношению к плоскости платы расположению накопителя. Насколько этот вариант удобен в пользовании – вопрос спорный.

О том, какой/какие интерфейсы поддерживаются каждым из разъемов, надо смотреть в спецификациях на материнскую плату. Разъемы могут быть универсальными, т. е. позволяют установить как SATA, так и PCIe накопители. Либо может использоваться только один интерфейс.

Также в описании на конкретную модель материнской платы указано, твердотельники какого размера получится установить. В модели, взятой для примера, в первом разъеме можно использовать любые SSD M.2 с размером от 2242 до 22110. Во втором – только до 2280. О том, чем отличаются накопители M.2 и что они из себя представляют, читайте в этом моем материале.

Вновь про линии PCI-E

Еще один важный момент – охлаждение накопителей в этих разъемах. Большинство материнских плат среднего и более высокого уровня уже имеют штатные радиаторы, и как показывают тестирования накопителей M.2, особенно с интерфейсом PCIe, нагрев – проблема, с которой приходится бороться.

Вернемся немного к линиям интерфейса PCI-E. Выше мы уже видели, что 7 линий были задействованы для разъемов PCI-E. В данном случае, если в нашу плату мы установим два накопителя PCIe x4, то нам потребуется еще 8 линий интерфейса, и таким образом, из имеющихся 24 15 уже будут заняты.

На этот момент тоже следует обращать внимание, на количество дополнительного оборудования, которое планируется использовать. Может оказаться, что вам не хватит ресурсов для подключения всего. Например, чипсет Intel B360 имеет всего 12 линий PCI-E 3.0.

Следует также упомянуть, что разъем M.2 используется не только для накопителей. Многие материнские платы снабжены беспроводным адаптером, или предусматривают возможность его установки. Для этого на плату ставят еще один M.2, который имеет ключ E и предназначен только для таких устройств. В данном случае плата поддержки модуля Wi-fi не имеет.

Материнская плата и разгон процессора

Если вы планируете разгон процессора, то кроме выбора подходящего чипсета, обратите внимание также на несколько других аспектов, таких как зона питания или DualBIOS.

Зона питания процессора

При разгоне процессора очень важным является его питание. Чем лучше и крепче эта зона, тем стабильнее будет работать процессор. В этом случае нужно обратить внимание на количество и качество дросселей и конденсаторов на материнской плате, а также на MOSFET. Но самый простой способ – просто поискать в интернете отзывы и мнения о данной плате.

Если вы планируете экстремальный разгон, вы также можете выбрать плату с дополнительным охлаждением зоны питания. И речь идёт не о радиаторе, который Вы найдёте на подавляющем большинстве материнских плат, а о вентиляторе. Такое решение применено, например, в Gigabyte Z370 AORUS Gaming 7-OP.

BIOS и DualBIOS

Начнем с того, что такое BIOS. Это Basic Input/Output system, или базовая Система ввода/вывода. Она контролирует передачу данных между компонентами. Сразу после запуска компьютера она также проводит ряд тестов компонентов, а о возможных ошибках сообщает пользователю с помощью звуковых сигналов, на экране компьютера или дисплее кодов POST. Именно с помощью BIOS реализуется процедура разгона процессора или оперативной памяти.

Что же такое DualBIOS? Это ничто иное, как две таких системы. Это полезно, когда основной BIOS даёт сбой. Тогда вы можете легко восстановить его с помощью другой системы.

Разъемы для накопителей

Строго говоря, в предыдущем разделе тоже было рассказано о разъемах для накопителей. Сейчас же речь про более традиционные SATA и гораздо менее известные U.2.

Хотя скорость SSD, особенно с интерфейсом PCI-E, впечатляет и радует, сравнение их цен с традиционными жесткими дисками несколько расстраивает. Старые добрые HDD медленные, шумные, но пока что имеют как минимум одно преимущество – емкость. Если точнее, то стоимость единицы емкости. За цену среднестатистического SSD емкостью 1 ТБ можно легко приобрести 4-терабайтный «винчестер».

Для подключения таких накопителей нужен используемый уже не одно десятилетие интерфейс SATA и соответствующий разъем. В настоящее время этот интерфейс имеет 3-ю версию, и служит для подключения как традиционных HDD, так и SSD форм-фактора 2.5 дюйма. Скорость их работы будет ограничена пропускной способностью интерфейса, но далеко не всегда необходимо быстродействие шины PCI-E. А вот для хранения всякой всячины SATA устройства подходят более чем.

В подавляющем большинстве случаев материнские платы имеют как минимум 4, а чаще всего 6, и даже более таких разъемов. Расположение их на плате, ориентация в пространстве (параллельно плоскости платы и перпендикулярно) – это зависит от производителя материнки.

Взаимозависимости разъемов

Здесь вновь следует сказать несколько слов про распределение интерфейсов В данном случае не PCI-E, а SATA. Чипсет позволяет подключить до 6 устройств SATA, но у нас есть возможность установки двух SSD M.2 с таким интерфейсом. Значит ли это, что мы можем в итоге получить 8 накопителей SATA?

Нет, не можем. В мануале на нашу плату написано, что если в первый разъем M.2 установить SSD SATA, то чипсет отключит порт SATA3-2. Если же SSD M.2 SATA будет установлен во второй разъем, от отключатся порты SATA3-4 и SATA3-5. Т. е. в любом случае можно использовать максимум 6 SATA устройств.

Некоторые материнские платы имеют разъем U.2, который пригоден для подключения соответствующих накопителей. Например, у Asus Pro WS X570-ACE такой разъем есть. Устройства для U.2 широкого распространения не имеют, но тем не менее, иногда встречается их поддержка.

Вспомогательные чипы

Чипсет может многое, но не все. Ему требуется помощь других чипов, которые занимаются узкоспециализированными задачами. С рядом таких чипов давайте кратко познакомимся.

Контроллер Ethernet

Сложно сейчас представить компьютер, который не подключен к сети. Хотя все большее распространение получает Wi-fi, старый добрый «кабель» пока чувствует себя уверенно. Мало того, он может предложить скорости, пока что не достижимые для беспроводных альтернатив.

В рассматриваемой для примера Gigabyte Z390 Aorus Pro есть один гигабитный интерфейс на хорошо зарекомендовавшем себя чипе Intel i219-V. Кстати, металлический округлый элемент слева от него – это кварцевый резонатор.

В ряде моделей может использоваться несколько сетевых интерфейсов, в том числе с пропускной способностью до 10 Гб/с. Для каждого из них имеется свой собственный контроллер.

Контроллер SATA

Про порты SATA мы уже говорили, за их работу отвечает чипсет. Какой еще может быть контроллер? Дело в том, что, например, плата ASRock Z390 Extreme4, имеет 8 разъемов SATA. Понятно, что возможностей чипсета не хватит. Поэтому на помощь приходят микросхемы сторонних производителей.

Как правило, используется чип компании ASMedia ASM1061. Этот контроллер позволяет получить два дополнительных порта SATA. Интересно, что плата ASRock X570 Creator имеет аж два таких чипа, хотя всего разъемов SATA здесь 8. Используемый чипсет AMD X570 вполне мог бы справиться с ними самостоятельно. Видимо, такое решение принято для того, чтобы частично разгрузить чипсет, т. к. ему и так есть чем заняться. Заодно получится несколько снизить нагрев этого и так горячего «камушка».

Аудиоконтроллер

Наверное, сейчас нет ни одной материнской платы (за исключением, возможно, серверных), не оснащенной встроенной звуковой картой. Обсуждение качества их звучания не входит в сферу сегодняшнего разговора.

В зависимости от иерархии материнки могут использоваться бюджетные аудиоконтроллеры, либо более «продвинутые», да еще дополнительно снабженные дополнительным усилителем наушников, ЦАП и т. п.

Обычно аудиотракт производители стараются изолировать от остальной части материнской платы для снижения помех, наводок, искажений. Найти все это хозяйство обычно не трудно. В большинстве случаев аудиоконтроллер и вспомогательные элементы расположены в левом нижнем углу платы. Часто выделяется звуковая карта и наличием нескольких блестящих высококачественных конденсаторов, а также подсветкой.

Мультиплексоры шины PCI-E

Выше мы говорили про деление 16 процессорных линий PCI-E поровну между двумя разъемами в случае использования двух видеокарт. Упоминали, что управляет этим действием чипсет. А собственно «перебросом» линий с одного разъема на другой занимаются микросхемы-мультиплексоры. В данном случае, на рассматриваемой плате это чипы ASM1480 производства ASMedia.

Они хорошо видны на фото, располагаются под первым разъемом PCI-E x16. В других моделях материнских плат могут применяться микросхемы других производителей, но принцип работы остается тем же.

Мониторинг и управление вентиляторами

На плате есть специальный чип, который выполняет контроль за состоянием материнки, мониторит температурный режим и задает скорость вращения подключенных вентиляторов. В Gigabyte Z390 Aorus Pro используется чип iTE IT8688E, дополненный контроллером IT8795. Он позволяет подключать восемь устройств охлаждения. Два из них могут иметь потребляемый ток до 2 А каждый, что в результате дает возможность использовать системы жидкостного охлаждения.

Чипы других производителей можно встретить в материнских платах иных брендов, но выполняемые функции аналогичны.

Управление подсветкой

Без лампочек сейчас не жизнь, а иллюминацей также должен кто-то управлять. Грузить этой работой процессор или чипсет не вполне логично. Зато эту работу отлично выполняют специализированные контроллеры. В нашем случае это микросхема ITE IT8297FN.

BIOS

Компания Gigabyte традиционно применяет функцию DualBIOS. Она заключается в использовании двух микросхем емкостью по 128 Мб для хранения текущей конфигурации и резервной. Расположены эти два чипа в нижнем правом углу.

Материнские платы других производителей могут обходиться одной микросхемой, выпускаться она может разными фирмами.

USB

Чипсет имеет широкие возможности по поддержке самых разнообразных версий USB. Тем не менее, чтобы разгрузить Z390, применяются сторонние контроллеры, концентраторы. К последним относится чип GL850S, который обеспечивает работу 4-х портов USB 2.0 на задней панели.

HDMI

Поддержку протокола HDMI 1.4b осуществляет микросхема обработки графики PTN3360DBS производства NXP. На других платах могут стоять иные чипы. Выводов на монитор может вообще не быть, если не предусмотрена поддержка процессоров со встроенным видеоядром.

Шины материнской платы

Как же связывается процессор с другими устройствами компьютера? На самом деле, как и вся электроника по проводникам, на системной плате группа проводников называется шинами. Шины различаются по функциональности: шина команд, шина данных, адресная шина.

Для 32 разрядных процессоров — это 32 параллельных проводника, по которым программы посылают команды для обработки их процессором через ОЗУ. Именно адресную шину нужно считать управляющей остальными, ведь она служит для выбора как данных из оперативной памяти, так и команд.

Если не брать в расчёт внешние устройства, то можно сделать вывод, что процессор получает команды от оперативной памяти и обменивается с ней данными. Процессор кроме оперативной памяти считает внешними все остальные устройства, даже если они является частью системного блока. Все шины, связывающие процессор и оперативную память можно рассматривать как одну главную шину – FSB (Front Side Bus). Говоря о том, что материнская плата работает с частотой 2000 МГц, имеется ввиду именно частота главной шины, именно из неё получает свою частоту и процессор умножая её на коэффициент внутреннего умножения.

Шина plug-and-play

Основным и в тоже время важным достоинством данной шины является её высокая производительность и простота установки оборудования, благодаря ей стало возможным создание самоуправляющихся устройств (plug-and-play).

Суть заключается в том, что после подключения к системной плате другой платы расширения – дочерней, происходит автоматическое определение самого устройства и выделение ему необходимых ресурсов, необходимых для его корректной работы.

Шины PCI и PCI Express

Благодаря PCI и в нынешние дни есть возможность расширить возможности своего компьютера, устанавливая тв-тюнеры для просмотра аналогово телевидения, что актуально при отсутствии постоянно подключения к интернету, или аудио плату, для увеличения звукозаписывающего функционала компьютера, а может и PCI-разветвитель увеличения количества разъёмов USB, что ещё более актуально для устаревших или бюджетных материнских плат.

Но компьютерная технология развивается незамедлительными темпами, и привычной шины PCI, а если быть точнее, то именно её пропускной способности стало недостаточно для высокопроизводительных компонентов. Видеокарта, наверное, будет самым самодостаточным представителем устройств, для которого стало необходимым появление PCI Express 16x, хотя и другие устройства, такие как сетевая карта нуждались в увеличение частоты шины.

Частоту шины PCI стало наращивать не выгодно, так как большому количеству параллельных проводников требовалась их высокая точность изготовления что было дорогостоящим. В связи с этим 2004 год стал началом этапа внедрения PCI Express 16X и PCI Express X1. В результате производство системных плат стало проще, а на ряду с этим и дешевле, к тому же PCI Express 16X стала единственно шиной для подключения видеокарт, а PCI Express X1 альтернативой для PCI.

Интерфейс подключения AGP

В своё время шина AGP, обеспечивала высокопроизводительный обмен данных, но со временем производителей видеокарт этот разъём перестал удовлетворять. Этот интерфейс подключения получил широкое распространение, в связи c сдерживанием компьютерной графики обыкновенным PCI. Хоть интерфейс ещё используется на устаревших компьютерах, современные производители отказались от него так же, как и в своё время от PCI в пользу PCI Express.

USB – интерфейс подключения

Каждый пользователь хочет удобства при работе за компьютером, что бы устройства очень легко устанавливались, не пренебрегая к разборке самого системного блока для его установки, это и стало причиной появления универсального последовательного порта шины USB (Universal Serial Port).

Разъём USB в наши времена входит в состав любого компьютера, от стационарного, ноутбука, до планшета и смартфона, а также клавиатуры, мониторы и множество других устройств. Это разъём обуславливает простоту использования, на передней панели системных блоков для ещё большего удобства бывают выведены такие USB разъёмы.

В бюджетных материнских платах бывает так, что разъёмов USB не хватает для подключения всех устройств, но для этого можно воспользоваться разветвителем или по-другому USB концентратором, портов станет значительно больше. Благодаря USB шине к системной плате подключают очень много устройств: 3g/4g модемы, принтеры и сканеры, не говоря уже о компьютерных мыши и клавиатуре.

Современным читается USB 3.0, но также ещё используются USB 2.0, а сама работа USB – это функция южного моста чипсета материнской платы. Как уже стало понятно, вся работа материнской платы завязана на работе её чипсета, а с каждым годом на материнскую плату ложится всё больше и больше функциональных обязанностей.

Дополнительные разъемы и коннекторы

Не только слотами памяти и процессора, чипсетом, разъемами PCI-E и M.2 богата плата материнская. Она может иметь ряд других разъемов, включая те, что выведены на заднюю панель для подключения самой разнообразной периферии.

Количество и номенклатура этих разъемов довольно широко варьируется у разных моделей материнок. Останавливаться на них смысла особого нет, а вот о тех коннекторах, которыми усыпана сама плата, немного поговорим.

Разъемы для вентиляторов/помп СЖО

Система охлаждения – важная составляющая любого компьютера, и от качества ее работы зависит общее быстродействие системы. В любом ПК есть как минимум один (вентилятор блока питания не в счет) вентилятор – процессорный. Как правило, есть еще несколько коннекторов для подключения корпусных вентиляторов. В данном случае Gigabyte Z390 Aorus Pro позволяет подключить до 8 охладителей.

Возле процессорного сокета находятся два разъема. Один — для вентилятора обычного воздушного кулера CPU. Второй – для помпы водяной системы охлаждения. В левом верхнем углу находится еще один для корпусного вентилятора. на нижней грани есть еще три.

Справа есть еще два разъема, позволяющие подключить системы охлаждения с высокой нагрузкой (ток до 2 А), предназначенные для «водянки».

Разные модели материнских плат имеют разное количество таких коннекторов. Располагаться они могут в разных местах. О их наличии и возможности подключения того или иного вентилятора/помпы следует узнавать из мануала.

Разъемы для светодиодных RGB-лент

Рассматривая для примера плата позволяет подключить по две адресуемые и не адресуемые ленты, для чего имеются соответствующие разъемы. Два располагаются в правом верхнем углу, еще два – на нижней грани.

В других моделях системных плат их расположение и количество может варьироваться. Все подробности – в мануале не плату.

USB

На задней панели есть не все разъемы USB. На плате располагается еще несколько коннекторов.

В данном случае на материнке есть один коннектор для порта USB 3.1 Gen2 Type-C, два коннектора для USB 2.0 на нижней грани платы и один для подключения двух USB 3.1 Gen1 на опциональной фронтальной панели.

Другие разъемы

Помимо перечисленного, на плате есть также разъемы для подключения термодатчиков, аудиокабеля и колодка для кнопок и индикаторов передней панели корпуса. Их расположение и порядок подключения описан в мануале на материнскую плату.

Помимо прочего, на дорогих моделях, особенно ориентированных на оверклокеров, могут иметься переключатели режимов настройки системы, кнопки включения и перезагрузки, сброса настроек BIOS к заводским, индикатор POST-кодов и т. п.

Характеристики материнских плат

Как обычно, не забываем затронуть вопрос основных характеристик материнской платы. Итак, начнем:

• Форм-фактор – как было уже сказано, этот параметр, включает в себя размер, места крепления материнки, а также разъемы для дополнительных устройств;
• Тип сокета материнской платы – гнездо, куда устанавливается ЦП. Важный параметр, поскольку мы знаем, что конкретный вид процессоров требует определенный разъем;
• Число слотов и поддерживаемый тип ОЗУ — первое указывает на возможности увеличения объема оперативной памяти, второе — на скорость ее работы;
• Частота системной шины — напрямую влияет на производительность компьютера. Чем больше — тем выше будет производительность ПК. Естественно, это не единственный фактор, влияющий на скорость работы компьютера, однако необходимо подбирать компоненты так, чтобы частота системной шины не была меньше, чем у других элементов;
• Чипсет — один из главнейших пунктов при выборе материнской платы. По-большому счету, именно от него зависит тип процессора, который можно будет использовать, памяти, поддержка различной периферии и т.д;
• Количество слотов PCI и PCI Express — от этого будет зависеть количество и возможность подключения как видеокарт, так и других плат расширений используемых данный интерфейс;
• Число гнезд SATA – позволит понять сколько HDD, SDD, и приводов оптических дисков возможно подключить;
• Наличие и характеристики интегрированных: сетевой, графической и звуковой карт — позволит понять на что будет способен ваш ПК без покупки их дискретных аналогов;
• Наличие и количество внешних разъемов — как для стационарного компьютера, так и для ноутбука важно наличие хотя бы 3 USB портов, выхода на наушники и входа для микрофона. Кроме того зачастую также необходим Ethernet порт, VGA (уже довольно старый), HDMI. Хотя здесь больше необходимо отталкиваться от собственных потребностей.

Понятие, назначение и виды материнских плат

Заглавная страница Избранные статьи Случайная статья Познавательные статьи Новые добавления Обратная связь КАТЕГОРИИ: Археология Биология Генетика География Информатика История Логика Маркетинг Математика Менеджмент Механика Педагогика Религия Социология Технологии Физика Философия Финансы Химия Экология ТОП 10 на сайте Приготовление дезинфицирующих растворов различной концентрации Техника нижней прямой подачи мяча. Франко-прусская война (причины и последствия) Организация работы процедурного кабинета Смысловое и механическое запоминание, их место и роль в усвоении знаний Коммуникативные барьеры и пути их преодоления Обработка изделий медицинского назначения многократного применения Образцы текста публицистического стиля Четыре типа изменения баланса Задачи с ответами для Всероссийской олимпиады по праву Мы поможем в написании ваших работ! ЗНАЕТЕ ЛИ ВЫ? Влияние общества на человека Приготовление дезинфицирующих растворов различной концентрации Практические работы по географии для 6 класса Организация работы процедурного кабинета Изменения в неживой природе осенью Уборка процедурного кабинета Сольфеджио. Все правила по сольфеджио Балочные системы. Определение реакций опор и моментов защемления

⇐ ПредыдущаяСтр 2 из 5Следующая ⇒ Системная (материнская) плата (англ. — motherboard, mainboard, MB, разг. — мамка, мать, материнка) — это основная плата, к которой подсоединяются все части компьютера (процессор, видеокарта, ОЗУ и др.), устанавливается в системном блоке. Главная задача материнской платы — соединить и обеспечить совместную работу всех элементов компьютера. Рисунок 3 – Системная плата Основой любой современной материнской платы является набор системной логики, который чаще называют чипсетом (от англ. chipset). Чипсет — это совокупность микросхем, обеспечивающих согласованную совместную работу составных частей компьютера и их взаимодействие между собой. Чипсет, как правило, состоит из двух основных микросхем, чаще всего называемых «северным» и «южным» мостами. Северный мост (Northbridge, системный контроллер) — это часть системной логики материнской платы, обеспечивающая работу основных узлов компьютера — центрального процессора, оперативной памяти, видеокарты. Именно он управляет работой шины процессора, контроллера ОЗУ и шины PCI Express, к которой подсоединяется видеокарта. В некоторых случаях северный мост может содержать интегрированный графический процессор. Южный мост (Southbridge, ICH (I/O controllerhub), периферийный контроллер, контроллер ввода-вывода) — обеспечивает подключение к системе менее скоростных устройств, не требующих высокой пропускной способности — жёсткого диска, сетевых плат, аудиоплаты и т.д., а также шин PCI, USB и др., в которые устанавливаются разного рода дополнительные устройства. Клавиатура и мышь также замыкаются на южный мост. Наличие северного и южного мостов — классическая, общепринятая схема построения чипсета, на котором базируется системная плата. Но существуют также схемы, отличающиеся от традиционных. Это касается в первую очередь компьютеров на базе современных процессоров, содержащих в себе элементы, в большей или меньшей степени выполняющие функции северного моста (чаще всего — контроллер оперативной памяти, интегрированное графическое ядро). На системных платах для таких процессоров северный мост существенно упрощен. Качеством и возможностями системной логики определяются производительность и стабильность работы компьютера. При выборе материнской платы нужно учитывать в первую очередь то, какой чипсет был взят за основу при ее изготовлении. Основными производителями чипсетов сейчас являются компании Intel, NVidia, ATI/AMD и др., в то время как материнские платы производятся ASUS, MSI, Gigabyte, ASRock, Zotac и др. Системные платы с одинаковым чипсетом у разных производителей называются по-разному. По цене они тоже могут существенно отличаться. При выборе как првило лучше отдать предпочтение материнской плате с более «продвинутым» чипсетом от менее известного производителя, чем наоборот. Материнские платы различаются по различным параметрам: — Размеру; — Сокету, установленному на плату; — Чипсету; — В зависимости от установленного сокета МП бывают: — МП разработанные для поддержки процессоров фирмы AMD; — МП поддерживающие процессоры Intel; — Специализированные сокеты, поддерживающие процессоры менее крупных компаний; В большинстве случаев, МП совместима только с одним сокетом, который поддерживает определенный набор процессоров. Чипсет МП, в отличии от сокета, не влияет на производительность МП – он определяет ее функциональные возможности. Чипсеты бывают: — Начального ранга. Ими комплектуются МП, разрабатываемые для бюджетных систем; — Среднего ранга. Стандартные модели, позволяющие подключение современных девайсов; — Старшего ранга. Позволяют разгонять систему по максимуму. Используются в ПК топовой сборки; В зависимости от размера выделяются следующие категории материнских плат: — Mini – STX. Самый маленький вариант материнской платы (МП), который обладает размерами 14х14 сантиметров. Они используются для работы с миниатюрными ПК и встраиваемыми системами. Позволяют реализовывать специфические варианты сборки ПК, но обладают ограниченным набором функциональных возможностей и высокой ценой; — Mini – ITX. Размер МП составляет 17х17 сантиметров и используется для сборки переносных компьютеров или различных систем мультимедиа, упакованных в отдельном корпусе. Обладая почти стандартным набором функций и малыми габаритами, такие платы позволяют сэкономить на сборке системы; — Micro – ATX. Стандартный размер 24,4 х 24,4 сантиметра, но встречаются модели иных размеров. — Standard – ATX. Типовой размер 30,4 х 24,4 сантиметра. Эталонный вариант, используемый практически во всех современных ПК — E – ATX. Платы имеют размер 30,5 х 33 сантиметра и представляют топовый сегмент материнских карт, поддерживающих самые современные модули и программные оболочки[6,78].     ⇐ Предыдущая12345Следующая ⇒ Читайте также:  Коммуникативные барьеры и пути их преодоления Рынок недвижимости. Сущность недвижимости Решение задач с использованием генеалогического метода История происхождения и развития детской игры

Последнее изменение этой страницы: 2021-08-16; просмотров: 76; Нарушение авторского права страницы; Мы поможем в написании вашей работы! infopedia. su Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав. Обратная связь — 176.9.44.166 (0.012 с.)

Как определить, какой чипсет. Чипсет материнской платы – зачем нужен и как определить версию

Чипсет представляет собой набор разъёмов, которые обычно находятся на материнской плате или карте расширения ПК, в основном, под управлением процессора . Основная цель, которой они служат, – это связь процессора с другими компонентами, включая внешние периферийные устройства.

Как правильно определять версию чипсета на материнке.

Что такое чипсет? В вычислительной технике термин «чипсет» обычно относится к набору специализированных микросхем на компьютере, материнской плате или платах расширения. На ПК первым чипсетом для IBM PC AT 1984 года стал чипсет NEAT, разработанный Chips and Technologies для процессора Intel 80286. В домашних ПК, игровых консолях и аркадной игровой аппаратуре 1980-х и 1990-х годов термин использовался для аудио- и графических чипов.

Назначение чипсета часто ссылается на определённую пару чипов на основной плате: северный и южный мост. Северный мост соединяет CPU с высокоскоростными устройствами, в том числе ОЗУ и видеокартой , а южный мост соединяется с более низкоскоростными периферийными шинами (такими как PCI или ISA). Во многих современных чипах южный мост уже содержит встроенные периферийные устройства, такие как Ethernet, USB и аудиовыход.

Материнские платы и их чипы часто поступают от разных производителей. К 2018 году производители чипов для ПК и ноутбуков x86 представлены компаниями AMD, Broadcom, Intel, NVIDIA, SiS и VIA Technologies. Компьютеры Apple и Unix традиционно использовали специально разработанные чипы. Для крупных серверов нужен собственный мощный чипсет, поэтому некоторые производители для своих продуктов разрабатывают уникальные платы, отвечающие определённым требованиям. В 1980-х годах Chips and Technologies впервые выпустили чипы, совместимые с ПК. Компьютерные системы, созданные с тех пор, часто используют одинаковые чипсеты материнской платы .

Например, NCR 53C9x, недорогой набор микросхем, реализующий интерфейс SCSI, можно найти в Unix-компьютерах, таких как MIPS Magnum.

Как устроен и где находится чипсет

Чипсет состоит из системы подключения процессора к ОЗУ, жёсткому диску и даже к внешним устройствам, которые вы используете с ПК, через порты (USB, слот для оперативной памяти и т. д.) на материнской плате. Чип находится на материнской плате и связан с типом процессора, который вы собираетесь использовать. В соответствии с этим для разных классов и типов процессоров существуют разные варианты, но в основном все они делают одно и то же. Чипы являются основным фактором контроля производительности системы. Поэтому они важнее, чем вы думаете.

Как определить модель чипсета на компьютере или ноутбуке

Самым быстрым и простым способом узнать, какой чипсет используется на вашей материнской плате, является инструкция по эксплуатации. Если у вас есть документация, прилагаемая к вашей материнской плате, рекомендуется сначала обратиться к ней.

Определяем версию чипсета без сторонних программ

Если вы ищете, какой чипсет материнской платы используется в Windows, вы можете найти информацию о наборе микросхем в разделе «Системные устройства» в диспетчере устройств. Это, скорее всего, ALI, AMD, Intel, NVidia, VIA или SIS. Однако эту информацию можно увидеть только в том случае, если на компьютере должным образом установлены драйверы набора микросхем.

ВАЖНО. Если вы пытаетесь идентифицировать свой набор микросхем, потому что вам нужно установить драйверы, большинство материнских плат поставляются с компакт-диском, на котором они хранятся. Если у вас нет компакт-диска, перейдите к следующему шагу, чтобы определить набор микросхем и найти драйверы для загрузки с официальной страницы разработчика.

Если у вас нет документации, следующим лучшим способом определения набора микросхем, на котором установлена материнская плата, является идентификация материнской платы, установленной на компьютере. После того как материнская плата и её модель будут идентифицированы, вы можете посетить страницу производителя материнской платы и посмотреть инструкцию или скачать утилиты для определения набора микросхем.

Определяем чипсет в программе Everest и Aida64

EVEREST – это портативный бесплатный системный информационный инструмент для Windows, который позволяет просматривать и определять все основные аппаратные компоненты компьютера или ноутбука. EVEREST собирает информацию о материнской плате, мультимедийных устройствах , процессоре, сети, устройствах хранения данных, дисплее, памяти и основных деталях операционной системы. Работает с Windows 10, Windows 8, Windows 7, Windows Vista и Windows XP.

• быстро сканирует;
• создание частичного или полного отчёта;
• удобная навигация;
• страница суммарной информации;
• портативная (установка не требуется).

• не такие подробные данные, как в аналогичном ПО.

EVEREST портативен, прост в использовании и отображает всю базовую информацию об оборудовании. Мастер отчётов упрощает создание файла лога. Вы можете создать отчёт для всего, что захотите. К сожалению, EVEREST разработчиками больше не обновляется. Это означает, что в какой-то момент в будущем, если эта программа по-прежнему не будет обновляться, устройства, которые устанавливаются на новые ПК, не будут поддерживаться и, следовательно, не смогут быть прочитаны и определены.

Для правильного функционирования компьютера пользователи должны иметь необходимое аппаратное устройство и соответствующий ему драйвер. Одной из наиболее часто используемых программ для этого является AIDA64. Данная утилита может помочь пользователям выявить недостающие аппаратные устройства, а также обеспечить предварительный контроль над обновлениями устройств, поддержкой Bluetooth PAN и фильтрацией файлов сканера. Для большинства повседневных проблем пользователи могут бесплатно скачать бесплатную версию AIDA64. Для более сложных проблем может потребоваться приобрести версию shareware.

AIDA64 (ранее Эверест) — это программное обеспечение, которое можно использовать для идентификации аппаратных устройств и поиске правильных драйверов. Если вы переустановили Windows или заменили материнскую плату или другое устройство, AIDA64 – это именно тот инструмент, который вам нужен. Он даёт полную информацию обо всех компонентах вашего ПК (например, данные о температуре, точное название марки и модели). Поскольку AIDA64 является производной от Everest, утилиты имеют схожий интерфейс и навигацию. Определить модель чипа можно на той же вкладке. Итак, запустите программу AIDA64 или Everest, в дереве слева найдите «Системная плата», откройте список и выберите «Чипсет». Значение возле «Северный мост» и будет название вашего чипа.

Получаем информацию о чипсете в утилите CPU-Z

CPU-Z – бесплатная системная утилита проверки и тестирования ПК, которую вы можете использовать для получения информации о ваших аппаратных устройствах, процессоре, ОЗУ, материнской плате и видеокарте. Софт очень прост в использовании и даёт довольно подробную информацию. Программа состоит из 8 отдельных вкладок, каждая из которых выполняет свою собственную функцию. На вкладке ЦП отображается информация о процессоре, установленном на вашем компьютере, например, кодовое название, тип сокета, скорость ядра и кэш. Для обычного пользователя большая часть этой информации не имеет смысла.

Вкладка Кэш отображается информация о процессорах. На вкладке Плата вы найдёте марку и модель материнской платы, информацию о чипсете, а также подробную информацию о вашем BIOS (производитель, версия и дата). На вкладке Память отображается информация о типе установленной памяти, а также о количестве установленной ОЗУ, её хронометраже и частоте. Вкладка SPD является продолжением вкладки Память и показывает такую информацию, как количество оперативной памяти, занятые и свободные слоты и сколько памяти на материнской плате всего. Здесь также можно получить данные о производителе и серийном номере, что упрощает подбор одинаковых планок памяти.

На вкладке Графика отображается информация о графическом процессоре, его времени и памяти. Наконец, на вкладке «О программе» вы получите немного больше информации о своей системе и несколько вариантов её сохранения – в виде отчёта в текстовом файле или в HTML. Здесь найти модель чипсета материнской платы так же просто, как и в предыдущем примере. Откройте программу, перейдите на вкладку Плата и найдите параметр Набор микросхем. Он и указывает на название чипсета.

— сегодня мы рассмотрим как узнать модель материнской платы на компьютере. Обновление драйверов, проверка совместимости железа и чисто из любопытства — … использовать приведенные в заметке способы проверки модели материнской платы намного проще, чем разбирать компьютер и изучать наклейки внутри системника.

Можно смоделировать достаточно много ситуаций, в которых очень важно знать модель материнской платы: банальное обновление драйверов, покупка нового «железа» (узнать, что можно добавить в систему и есть ли для этого нужные слоты, например для расширения оперативки)…

Если у вас сохранились документы, которые выдают вместе с компьютером (или отдельные позиции по компонентам, если вы подбирали комплектующие сами) вы можете узнать ответы на свой вопрос именно там. Наверное это даже лучший способ, ведь вы можете проверить соответствие реальной ситуации с тем, что указано в ваших доках.

Я принципиально не буду рассказывать как узнать название материнской платы способом вскрытия системного блока — в современной ситуации это абсолютно не нужно, ведь программные способы дадут информации больше чем просто визуальный осмотр материнки.

Конечно же я не отрицаю что можно узнать модельку взглянув на саму плату (я не настолько упорот чтобы говорить что этого делать ни в коем случае нельзя) , а продвинутый пользователь наверняка и сам знает где и что посмотреть… ну а нам я рекомендую использовать наиболее простые и правильные методы

Способ 1. Узнаем название материнской платы через командную строку

Если вы с удовольствием пользуетесь командной строкой Windows, то вы можете с легкостью выяснить модель материнской платы при помощи мощного инструмента WMIC Microsoft.

С WMIC мы можем выполнить запрос baseboard чтобы проверить материнскую плату и несколько дополнительных параметров таких как серийный номер, ревизия и другая подробная информация о вашей материнке. Давайте с вами попробуем на примере узнать производителя нашей материнской платы, модель и серийник с помощью WMIC.

Программа на английском, но для нас это не будет проблемой, конкретно нас интересует строка Motherboard — это и есть название нашей материнской платы.

Не смотря на столь малый размер (менее 1 мегабайта в архиве) программа может рассказать многое о вашем компьютере, но я бы не стал рекомендовать ей пользоваться… выяснить что за материнка на компьютере — она отлично подходит, для всего остального есть более удобные аналоги.

Способ 3. AIDA64 — узнаем модель системной платы

Существует несколько редакций AIDA64, нам прекрасно подойдет версия Extreme Edition (приложение стоит денег, но нам подойдет 30 дневная пробная версия, обозначенная на странице загрузки как TRIAL )

После установки AIDA64 запустите программу и в левой части найдите значок «Системная плата». В открывшемся окне во второй строчке «Системная плата» будет отображаться производитель и модель материнской платы. Как вы можете видеть в моем компьютере название материнки — Asus P8H67.

Если прокрутить окно вниз до конца, то можно найти ссылку на страницу загрузки свежего BIOS (Строка «Загрузка обновлений BIOS»). Это может быть полезным, если цель определения материнской платы прошивка новой версии микропрограммы BIOS

Способ 4. Piriform Speccy — хорошая программа от разработчиков Ccleaner

Если вы хоть раз пользовались программой Ccleaner и она оставила у вас только положительные эмоции своим результатом, то на вопрос как узнать модель материнки вам ответит маленькая программа Speccy от разработчиков той самой Cclener (Piriform). Скачать как всегда можно на официальном сайте:

Запустите приложение и в левой части перейдите на вкладку «Системная плата». В правой части в строке «Модель» и будет ответ на наш вопрос — в нашем случае это P8H67 (LGA1155)…

Мало того, что программа правильно определила название материнской платы установленной в компьютере, но и показала ее сокет (1155) и еще много полезной информации (такой как напряжение, версия BIOS и температура системы)

Способ 5.

CPU-Z — расскажет не только о процессоре

CPU-Z очень популярная утилита для идентификации процессора, но отлично подойдет для определения модели материнской платы на компьютере. Программа абсолютно бесплатная и не требует установки, просто загрузите актуальную версию с официального сайта

После запуска утилиты перейдите на вкладку «Mainboard» и в строке «Model» будет название установленной материнской платы. У меня на компьютере системная плата P8H67 (пока показания всех приложений совпадают)

Для многих будет полезен блок BIOS, тут отображаются версия и производитель микропрограммы…

Способ 6. HWiNFO32 — подробная информация о материнке

Для загрузки программы перейдите на официальный сайт (существует несколько версий программы — HWiNFO32 для 32 битных систем и HWiNFO для 64 разрядных). В моем случае я скачал HWiNFO64.

После установки соответствующей версии HWiNFO запустите ее (запуск может занять продолжительное время собирая информацию о комплектующих вашего компьютера). Программа автоматически отобразит экран «System Summary», где модель материнской платы будет показана в разделе «Motherboard»

Кстати, обратите внимание что HWiNFO корректно определила видеокарту… надо бы добавить ее в заметку о видеокартах

Способ 7. Sisoftware Sandra — недооцененная программа

Когда я искал информацию о том как посмотреть материнскую плату на компьютере, то ни разу не встретил в обзорах такое приложение как Sandra Lite (именно ее мы и будем использовать, так как конкретно Lite — распространяется бесплатно). Как обычно скачать можно на официальном сайте, избегайте левых источников…

После установки Sisoftware Sandra Lite запустите программу и перейдите на вкладку «Устройства». В появившемся окне дважды кликните по значку «Материнская плата» и подождите пока утилита соберет всю нужную информацию. В новом окне откроется подробная информация о вашей системной плате, в строке «Модель» и будет ответ на вопрос как узнать модель материнской платы?

В данном разделе отображается не только название вашей материнской платы, здесь вы найдете еще достаточно много другой полезной информации о вашей материнке. Например можно узнать сколько памяти и сколько всего слотов под нее… или модель чипсета на котором построена ваша система

БОНУС! Информация о материнской плате в HTML отчете

Данное приложение называется LookInMyPC и скачать его можно с сайта разработчиков (на английском, есть портативная версия не требующая установки)

http://www.lookinmypc.com/download.htm

После запуска можно выбрать о чем именно генерировать отчет, но мы оставляем все как есть и жмем кнопку «Generate Report»… останется только дождаться когда сформируется отчет — это быстро.

Файлик с отчетом откроется в любом браузере, в блоке «BIOS Information» в строке «Board Product ID» и будет название нашей материнской платы.

На самом деле в отчете достаточно много интересной и полезной информации, а что касается английского языка — Google Chrome замечательно все переводит.

В отчете генерируется достаточно много данных о программной части, а просмотреть его можно в любой момент без самой программы — это очень удобно

Что мы узнали о материнской плате? — Выводы

Друзья, мы с вами рассмотрели несколько способов узнать модель материнской платы. Как вы поняли из заметки, это вполне реально сделать не разбирая системный блок — существуют более цивилизованные методы.

Что делать с данной информацией? — даже если вам нужно визуально взглянуть на вашу материнку, то вполне возможно найти ее изображение и спецификации на официальном сайте по названию модели.

Чипсет является набором определенных микросхем, которые располагаются на материнской плате (главной части компьютера), и являются её важнейшей составляющей. Это устройство, которое обеспечивает около 90% всего функционала материнской платы, и от его выбора напрямую, и в огромнейшей степени зависит вся конфигурация компьютера.

Всё дело в том, что от чипсета зависит и то какой будет установлен процессор, и то какая будет память, какие периферийные устройства будут поддерживаться и др. Это обусловлено теми функциями, для выполнения которых предназначена эта составляющая материнской платы.

Для чего нужен чипсет и его виды

Чипсет – это связующее звено между всеми устройствами компьютера, которое обеспечивает их слаженную работу и взаимодействие между собой. Двумя его составляющими являются, так называемые, южный и северный мосты. Стоит заметить, что иногда их объединяют в один чип. Такую конфигурацию называют одночиповой. Классический же вариант, с разделенными микросхемами называется двухмостовой схемой.

Северный мост контролирует взаимодействия с процессором, оперативной памятью, видеоадаптером а также с южным мостом. Южный мост контролирует взаимодействия с клавиатурой, мышью, принтером и другими устройствами ввода-вывода, с USB-контролером, звуковой и сетевой платой, а также с жёсткими дисками.

Как узнать какой стоит чипсет?

Для того чтобы узнать какой чипсет стоит у вас на компьютере, нужно использовать два простых способа:

1.Посмотреть об этом в документации, которая должна прилагаться в виде руководства к материнской плате.

При самостоятельной сборки компьютера (когда все части заказываются отдельно) техническая документация выдается отдельно для каждой комплектующей. При покупке собранного, готового компьютера также выдается вся необходимая документация. Среди этой документации должно быть и руководство по материнской плате.

2.С помощью специальных программ, таких как Everest

Скачать Everest — http://www.softportal.com/get-4865-everest-ultimate-edition.html

Ключ — UEKHR4HT47V7FCTMRRHFWJI64

Для проверки чипсета с помощью программы вам понадобиться скачать и установить её на свой компьютер. После чего, в окне запущенной программы найти список всех устройств на вашем компьютере. Среди них выбрать пункт «системная плата» и далее «чипсет».

Самый верхний из появившихся разделов будет называться «описание устройства». Именно в этом пункте и содержится название модели установленного чипсета.

Где найти драйвера для чипсета Amd Intel?

Драйвера для чипсета обычно поставляются на диске вместе с материнской платой. С него и можно установить их. Скачать драйвера для чипсета можно на официальный сайт производителя чипсета, выбрать ту модель, которая установлена на компьютере, скачать и установить драйвера.

Скачать драйвера Intel — https://downloadcenter.intel.com/ru/

Скачать драйвера Amd — http://support.amd.com/ru-ru

Компьютерные пользователи разделяются на тех, кто владеет технической терминологией, и тех, кто что-то слышал об этом. В частности, понятие «чипсет». Кто-то думает, что это микросхема, а кто-то – небольшой чип. В данной статье расскажем о том, как и где узнать, какая модель материнской платы, или чипсет, стоит на вашем компьютере.

Чипсет – важный компьютерный элемент

Чипсет – это единая система микросхем, функционирующих между собой и создающих впоследствии то, что уже стало привычным нашему глазу на мониторе компьютера или на экране телефона. В материнской плате чипсет представляет собой важный элемент, связывающий собой деятельность процессора, системной памяти, установок ввода и вывода.

Чтобы лучше понять, как узнать чипсет, можно привести пример. Все знают о том, что компьютер состоит из центрального процессора, системной памяти, видеокарты, которые стоят отдельно друг от друга. Но в процессе работы они начинают взаимодействовать. Это происходит благодаря чипсету. Условно эту микросхему называют «Северный мост». Он расположен повыше, чем другая похожая микросхема, «Южный мост», севернее. Этот второй чипсет тоже помогает обеспечить совокупную деятельность всех внутренних конструкций компьютера.

Чипсеты не только на компьютере

Помимо компьютера, такая конструкция как чипсет, есть в наличии и у телефона, коммуникатора, планшета и т.д. Существует большое количество разновидностей чипсетов, работающих на разных устройствах, но их объединяет то, что они помогают организовывать работу всех элементов системы.

Говоря именно про компьютер, надо сказать, что здесь многообразие чипсетов сходится к единому методу работы, объединяющему все компьютерные устройства. Отдельные чипсеты не имеют северного моста, вследствие этого функционирование процессора, видеокарты и памяти осуществляется непосредственно в самом центральном процессоре.

Для взаимодействия с компьютерной системой и для возможной оценки её устройств, нужно иметь все необходимые сведения о чипсете, с работой которого связано функционирование материнской платы. Помочь в вопросе, как узнать, какой чипсет установлен в вашем компьютере, может следующая инструкция:

• При наличии технического руководства по эксплуатации можно установить, какая версия чипсета была установлена.
• При отсутствии руководства надо использовать специальное программное обеспечение: AIDA64. Эта программа устанавливается на компьютер и запускается.
• После запуска программы нужно найти раздел о «Системной плате» и чипсетах. Здесь будет находиться вся информация о вашей материнской плате, о чипсетах северного и южного моста.

Инструкция

Системной платы — это посмотреть в документации к ней. Если вы покупали компьютер под заказ (выбирали каждое комплектующее самостоятельно), то вам должны были выдать техническую документацию по каждому комплектующему. Среди нее и должен быть мануал (специальное руководство к системной плате), с которого вы можете узнать информацию о чипсете. При покупке уже собранного компьютера также должны выдавать всю документацию, хотя делают это не всегда.

Также узнать о типе чипсета можно, используя специальное программное обеспечение. Одной из лучших в своем роде программ является Everest (распространяется на платной основе). Но на многочисленных интернет-ресурсах можно найти тривиальную версию программы. Скачайте ее и произведите инсталляцию на жесткий диск компьютера.

Запустите программу. В ее правом окне есть список основных устройств вашего компьютера. В нем выберите «Системная плата». Далее в списке, который появится, выберите «Чипсет». Всплывет окно, в котором будет несколько разделов. Самый верхний из них называется «Описание устройства». Это и есть название чипсета, который установлен на вашей системной плате. Ниже находится раздел, в котором можно посмотреть свойства чипсета материнской платы.

Самый нижний раздел имеет название «Изготовитель устройства». В нем представлены все необходимые ссылки, которые открывают интернет-странички с более подробной информацией, и с помощью которых можно обновить и BIOS. Чтобы открыть нужную ссылку, щелкните по ней дважды левой кнопкой мышки. Ссылка откроется в окне интернет-браузера, который установлен на вашем компьютере по умолчанию. Также можно просто скопировать ее в адресную строку любого браузера.

Источники:

• какой чипсет выбрать

Каждое устройство, подключаемое к вашему персональному компьютеру, имеет чипсет . Знать, какой именно используется в том или ином устройстве, чаще всего необходимо для замены оборудования, а также для выяснения основных моментов его работы.

Вам понадобится

• — подключение к интернету.

Инструкция

Для того чтобы узнать, какой чипсет установлен в вашей видеокарте, воспользуйтесь поиском спецификации вашей модели устройства в интернете. Лучше всего подобную информацию узнавать на официальных сайтах производителя. Узнать вашу модель видеоадаптера вы можете через «Диспетчер устройств», который находится на вкладке «Оборудования» в свойствах элемента меню «Мой компьютер».

Также внимательно ознакомьтесь с документацией устройства. Если вы хотите заменить вашу видеокарту, убедитесь в возможности совершения данного действия, поскольку в некоторых случаях адаптер может быть встроен в материнскую плату, которая не предусматривает установки дополнительных устройств. Это характерно в основном для портативных компьютеров.

Для того чтобы узнать чипсет вашей материнской платы, действуйте аналогично: узнайте наименование модели и прочитайте описание на сайте производителя либо в документации устройства найдите интересующую вас информацию. Также обратите внимание на специально программное обеспечение, отображающее информацию о вашем компьютере и системе, например, на программу Everest.

Просто скачайте ее с официального сайта разработчика, установите, запустите и дождитесь, пока система произведет сбор данных о вашем компьютере. Затем выберите нужное меню – программное обеспечение или железо, а затем просмотрите поэлементно данные касательно чипсет а каждого устройства (здесь может быть доступна и другая информация).

Для того чтобы узнать чипсет модулей оперативной памяти, просмотрите информацию на планке. Для этого выключите компьютер, отключите его от источника питания и откройте крышку системного блока. Найдите оперативную память, отстегните ее крепления и внимательно прочитайте информацию на плате.

Полезный совет

Не выбрасывайте документацию компьютера.

Не каждый пользователь ПК интересуется «внутренностями» своего системного блока. Как только компьютер выходит из строя или вызывает постоянные сбои в работе операционной системы, некоторые пользователи хотят выяснить причину их появления, изучая состав «мозгов» компьютера.

Вам понадобится

• Программное обеспечение Everest Ultimate Edition.

Инструкция

Иногда причиной постоянных сбоев в работе является устаревшие драйвера устройства либо их полное отсутствие. Если у вас есть название и модель устройства, скачать драйвера можно с официального сайта. Куда хуже обстоят дела, когда вышеперечисленного нет, т. е. было утеряно. Конечно, можно воспользоваться отверткой, чтобы снять боковую крышку системного блока и прочитать название или модель платы, но есть пути менее опасные.

На сегодняшний день существует несколько десятков программ, которые позволяют увидеть содержимое компьютера без какого-либо вмешательства в работу системы. К таким программам можно отнести Everest Ultimate Edition. Скачать ее можно с официального сайта http://www.lavalys.com/support/downloads.

Чем отличаются чипсеты Intel и материнские платы на них?

Хоть AMD и догнала Intel в общей производительности своих процессоров, а в некоторых аспектах (например, поддержке PCIe 4.0) даже обогнала ее, во многих задачах процессоры «синей команды» все еще остаются лучшими. К примеру, свежий Core i9-9900K в играх быстрее, чем любой Ryzen 3000 — просто потому, что каждое его ядро работает на экстремально высокой тактовой частоте, а играм много потоков для эффективной работы не нужно.

При этом свой набор чипсетов 300 Series для материнских плат Intel не обновляла довольно давно — с 2018 года. Разница между ними гораздо более важна, чем в случае с чипсетами AMD, так что о ней непременно стоит знать всем тем, кто собирает собственный компьютер самостоятельно.

В этой статье мы расскажем обо всех современных чипсетах для материнских плат от Intel и разнице между ними, а также приведем примеры конкретных моделей для тех, кто не хочет мучить себя выбором слишком сильно.

Перед началом стоит отметить, что все современные материнские платы на базе чипсетов Intel, предназначенные для домашних и рабочих ПК, используют сокет LGA1151. Естественно, устанавливать топовый Core i9-9900K в материнскую плату на h410 не стоит, но такая возможность есть (по крайней мере, когда идет речь о более-менее свежих моделях 8 и 9 поколений).

Кроме того, все эти чипсеты поддерживают работу с оперативной памятью типа DDR4, правда, ее максимальная тактовая частота сильно разнится от платы к плате — все зависит и от класса чипсета, от производителей.

Z390 — флагман

Только этот чипсет Intel поддерживает разгон тактовой частоты процессоров — это одно из ключевых различий между «красной» и «синей командами». Так что если собираетесь заниматься оверклокингом, особого выбора у вас нет — придется раскошелиться на материнскую плату с топовым чипсетом.

Кроме того, этот чипсет поддерживает технологию CNVi — она позволяет встроить большую часть компонентов беспроводного модуля связи в сам чипсет и значительно ускорить передачу данных (при использовании набортного Wi-Fi).

Еще одна отличительная особенность — поддержка технологии Intel Optane. Это позволяет устанавливать на материнскую плату особые накопители Optane, которые служат в качестве своеобразного кэша между оперативной памятью и SSD. Optane значительно ускоряет работу системы в некоторых задачах, связанных со сложными вычислениями, но вряд ли пригодится обычному пользователю ПК.

Также Z390 имеет 24 полосы шины PCIe 3.0, поддерживает до 14 USB-портов (из них 6 — USB 3.1 Gen2), до 6 портов SATA, до 3 устройств PCIe M.2 и RAID-массивы (0, 1, 5, 10).

(Z370 не рассматриваем — он уже успел устареть, так что собирать на базе такой материнской платы компьютер просто не имеет смысла)

h470 — среднебюджетное решение

Во многом это аналог топового Z370, но — ключевой момент — без поддержки разгона. Таким образом, материнские платы на базе h470 предназначены не для энтузиастов, а просто для тех, кто хочет собрать довольно мощный ПК и не беспокоиться о его тонкой настройке.

Чего здесь еще нет? Максимальная тактовая частота оперативной памяти ограничена довольно скромными по меркам 2019 года 2666 МГц. Кроме того, полос PCIe 3.0 на 4 меньше — 20 против 24 у Z390, а поддерживаемых устройств PCIe M.2 — 2 вместо 3.

Остальные характеристики сравнимы: поддержка Optane, до 6 портов SATA и до 14 портов USB (из них 4 — USB 3.1 Gen2).

B360 / B365 — бюджетный вариант

B360 стоит сравнивать с h470. Разгон тоже не поддерживается, а остальные характеристики урезаны еще сильнее — материнские платы с B360 предназначены для недорогих ПК, но вполне справятся и с офисной работой, и с видеоиграми.

У B360 только 12 полос PCIe 3.0, а максимальное количество поддерживаемых устройств PCIe M.2 — всего одно. Количество поддерживаемых USB-портов тоже урезано — до 12 (их них 4 — USB 3.1 Gen2). Нет и возможности организовать из имеющихся накопителей данных RAID-массив. Зато поддержка SATA-накопителей такая же — до шести. Есть и возможность установки памяти Optane (правда, не очень ясно, чем может быть оправдано ее использование в бюджетном компьютере).

Ну а с B365 история довольно смешная — это ребрендинг устаревшего чипсета h370 со старым 22 нм техпроцессом (против 14 нм у всех остальных чипсетов в этой статье) и без поддержки USB 3.1. Не рекомендуем покупать материнские платы с этим чипсетом и рассматривать его как современный вообще.

h410 — ультрабюджетный чипсет

Этот чипсет предназначен для материнских плат очень дешевых компьютеров — для офисной работы, просмотра фильмов и серфинга в сети. Он ограничен совсем уж старой версией шины PCIe 2.0 и всего шестью полосами.

Также поддерживаются 4 накопителя на интерфейсе SATA (естественно, без RAID), а вот слотов PCIe M.2 у материнских плат с h410 нет. Максимальное количество USB-портов — 10 (из них до 4 — USB 3.1 Gen1). Естественно, нет и поддержки Optane.

X299 — HEDT-класс

Аббревиатура HEDT расшифровывается как «High-End Desktop Computer» — платформы этого класса предназначены для компьютеров самой высокой производительности, которые используют для сложных вычислений. В общем, не для игр, а для инженеров, видеографов и ученых.

К сожалению, свои HEDT-чипсеты Intel не обновляла аж с 2017 года. Заметные отличия X299 от Z390 — более старый 22 нм техпроцесс и поддержка до 8 SATA-накопителей.

Кроме того, процессоры для материнских плат на X299 используют другой сокет — LGA2066. Использовать их в обычных домашних или офисных ПК смысла нет. Ну а если вам нужно оборудовать мощную рабочую станцию прямо сейчас — скажем прямо, лучше обратить внимание на AMD и ее процессоры Threadripper. По крайней мере, до того, как Intel начнет выпуск HEDT-чипсетов следующего поколения.

Чего ждать дальше?

В августе этого года Intel представила 14 нм процессоры Comet Lake 10 поколения. Чуть раньше начали выпускать 10 нм процессоры Ice Lake. К сожалению, все они пока устанавливаются только в ноутбуки — «настольные» версии планируют выпустить лишь в следующем году (если все пойдет по плану). Тогда же стоит ждать и первых материнских плат на новых чипсетах (Z470, Z490, h510 и B460), но них пока официальной информации нет. Все эти чипсеты будут использовать новый сокет LGA1200, так что установить процессоры нового поколения в старые «материнки» будет нельзя.

---

Z390: примеры материнских плат

Бренд ASUS TUF означает надежность, производительность и броский дизайн по не слишком высокой цене. Эта компактная материнская плата — не исключение. Она обеспечит отличную скорость работы с самыми свежими процессорами Intel в любых задачах. Кроме того, Z390M-PRO GAMING оснащена высококачественным восьмиканальным аудиочипом Realtek S1200A. Есть и возможность настройки RGB-подсветки — благодаря системе ASUS Aura Sync. Отличный вариант для не слишком дорогого геймерского ПК. Особенности: Intel Z390, socket: LGA1151, microATX, DDR4 DIMMx4 (4266 МГц), 2xPCI-E 16x, 6xSATA 6Gb/s, ethernet: 1000 Мбит/с, звук: 7.1, HDMI

Одна из топовых материнских плат на базе чипсета Intel Z390. Для самых мощных игровых компьютеров! И с соответствующей ценой. Скоростной WiFi-экстендер Killer xTend, WiFi-чип Killer WiFi AC 1550, четыре быстрых слота M.2, ЦАП Xtreme Audio, четыре слота PCIe — здесь есть все. Конечно же, не обошлось и без настраиваемой RGB-цветомузыки. Потенциал для разгона тоже максимальный — плата оснащена продвинутыми системами охлаждения и очень надежными VRM. Для тех, кто не терпит компромиссов и располагает соответствующим бюджетом. Особенности: Intel Z390, socket: LGA1151, ATX, DDR4 DIMMx4 (4600 МГц), 4xPCI-E 16x, 6xSATA 6Gb/s, ethernet: 2×1000 Мбит/с, wi-Fi:802.11ac, звук: 7.1

Компактная материнская плата MSI, оснащенная быстрым WiFi-чипом, красивой RGB-подсветкой и качественными VRM. Не слишком дорого и очень стильно! Еще у нее есть два слота M.2, поддержка SLI и Crossfire, два слота PCIe и гигабитный Ethernet-порт. Если внешний вид вышеупомянутой ASUS TUF Z390M-PRO вам не импонирует, присмотритесь к этой модели! Особенности: Intel Z390, socket: LGA1151, microATX, DDR4 DIMMx4 (4500 МГц), 2xPCI-E 16x, 4xSATA 6Gb/s, ethernet: 1000 Мбит/с, wi-Fi:802.11ac, звук: нет, HDMI

Материнская плата для мощных и сверхкомпактных компьютеров формата mini-ITX. Поддерживается очень быстрая оперативная память и установка одной видеокарты. Естественно, не обошлось без небольшого количества RGB-светодиодов — кажется, найти «геймерскую материнку» без них в 2019 уже невозможно. За минитюаризацию придется доплатить, но оно того стоит! Особенности: Intel Z390, socket: LGA1151, mini-ITX, DDR4 DIMMx2 (4500 МГц), 1xPCI-E 16x, 4xSATA 6Gb/s, ethernet: 1000 Мбит/с, wi-Fi:802.11ac, звук: 7.1, HDMI



---

h470: примеры материнских плат

Одна из самых дешевых материнских плат на Intel h470. Бюджетное решение, оснащенное всеми базовыми «фишками», слотами и портами для недорогого геймерского ПК. Есть два PCIe-слота для видеокарт, два слота для M.2 SSD-накопителей, поддержка установки CNVi-модуля и до 64 ГБ оперативной памяти. В наличии и восьмиканальный звук. Очень приличный выбор для среднебюджетного ПК — и для игр, и для работы. Особенности: Intel h470, socket: LGA1151 v2, microATX, DDR4 DIMMx4 (2666 МГц), 2xPCI-E 16x, 6xSATA 6Gb/s, ethernet: 1000 Мбит/с, звук: 7.1, HDMI, DVI

Отличная полноразмерная h470-плата со множеством слотов для PCIe-карт (и двумя PCI-слотами для старых компонентов). К сожалению, USB-C у этой модели нет. Зато есть восьмиканальный звук, поддержка технологии Asus SafeSlot и поддержка Crossfire. Очень надежный выбор для довольно мощного ПК. Особенности: Intel h470, socket: LGA1151 v2, ATX, DDR4 DIMMx4 (2666 МГц), 2xPCI-E 16x, 6xSATA 6Gb/s, ethernet: 1000 Мбит/с, звук: 7.1, HDMI, DVI



---

B360: примеры материнских плат

Одна из самых дешевых материнских плат на Intel B360 — Gigabyte славится своими моделями, которые неплохо оснащены и при этом очень недорого стоят. В общем и целом это простенькая «материнка» для процессоров Core i3 или Core i5 — с одним слотом для видеокарты, одним слотом M.2 поддержкой до 64 ГБ оперативной памяти. При этом у нее нет портов USB Type-C и USB 3.1 Gen2. Великолепный выбор для дешевого компьютера на платформе Intel. Особенности: Intel B360, socket: LGA1151 v2, microATX, DDR4 DIMMx4 (2666 МГц), 1xPCI-E 16x, 6xSATA 6Gb/s, ethernet: 1000 Мбит/с, звук: 7.1, HDMI, DVI

Компактная материнская плата для дешевого геймерскоого компьютера — она оснащена всеми необходимыми «фишками», которые для него нужны. Есть два слота для видеокарт, два слота для M.2-накопителей, порты USB 3.1 Gen2 и даже RGB-подсветка. Это не самая дешевая модель на B360, но ее функциональность оправдывает лишние деньги. Особенности: Intel B360, socket: LGA1151 v2, microATX, DDR4 DIMMx4 (2666 МГц), 2xPCI-E 16x, 6xSATA 6Gb/s, ethernet: 1000 Мбит/с, звук: 7. 1, HDMI, DVI

---

h410: примеры материнских плат

Бюджетная материнская плата для игровых ПК начального уровня. Хоть она и полноразмерная, но имеет всего один слот для видеокарт — зато есть два слота PCIe x1 и четыре PCI, а также слот для накопителей M.2. Ничего особенного в TUF h410-PLUS GAMING нет — все интересное, о чем можно было бы рассказать, урезали ради сокращения цены. И сделали это вполне успешно! Особенности: Intel h410, socket: LGA1151 v2, ATX, DDR4 DIMMx2 (2666 МГц), 1xPCI-E 16x, 4xSATA 6Gb/s, ethernet: 1000 Мбит/с, звук: 7.1, HDMI

Одна из самых дешевых материнских плат для современных процессоров Intel вообще. Устанавливать в нее рекомендуется что-то вроде Core i3-8100/9100F. Популярный выбор для дешевых домашних компьютеров — h410M A 2. 0 позволяет сэкономить и больше денег потратить на видеокарту или оперативную память. В плане возможностей здесь нет ничего выдающегося: 2 слота для RAM (до 32 ГБ), один слот для видеокарты, пара слотов PCI, один слот для M.2-накопителей, 6 портов USB (2 из них — USB 3.1, 4 — USB 2.0) и, понятное дело, никакой RGB-подсветки. Особенности: Intel h410, socket: LGA1151 v2, microATX, DDR4 DIMMx2 (2666 МГц), 1xPCI-E 16x, 4xSATA 6Gb/s, ethernet: 1000 Мбит/с, звук: 7.1, HDMI



Что такое чипсет материнской платы?

Автор Гэвин Филлипс

Опубликовано 03 марта 2022 г.

Делиться Твитнуть Делиться Электронная почта

Каждая материнская плата имеет набор микросхем, и этот набор микросхем определяет возможности вашей материнской платы.

Когда речь заходит о материнских платах, приходится продираться сквозь жаргон. Выяснить, какие функции вам нужны на материнской плате, непросто, особенно когда кажется, что кто-то использует другой язык.

Одним из наиболее распространенных терминов является «чипсет», который фактически представляет собой ядро ​​материнской платы, которое связывает компоненты, определяет количество USB-портов на материнской плате, скорость передачи данных и многое другое.

Но даже несмотря на то, что набор микросхем определяет так много общего с вашим компьютером, этот термин по-прежнему неправильно понимается. Итак, что означает «чипсет» и как можно сравнивать материнские платы по названиям чипсетов?

Что такое чипсет материнской платы?

На заре вычислительной техники каждая материнская плата была покрыта отдельными интегральными схемами, причем каждый чип управлял определенной частью компьютера. Со временем инженерные инновации сжали конструкцию микросхемы в две микросхемы, расположенные на материнской плате: северный мост и южный мост, названные так из-за их расположения на материнской плате.

Северный мост обычно управлял ЦП, соединяя его с остальными компонентами ПК, такими как оперативная память. Южный мост управлял такими вещами, как контроллеры SATA и IDE, порты USB, аудио, сеть и многое другое. В сочетании северный и южный мосты отвечали за всю связь между компонентами вашего ПК. Поскольку эти два чипа объединили множество других чипов в определенные специализированные роли, они стали известны как «набор микросхем», буквально набор чипов с назначенными ролями.

Сейчас на современных материнских платах ни северного, ни южного моста не встретишь. Многие из функций, которые когда-то выполнял северный мост, теперь выполняются самим ЦП, а остальные роли были объединены в один чип в стиле южного моста. Таким образом, хотя термин «чипсет» остается и используется для различения различных моделей материнских плат, функциональность чипсета продолжает развиваться.

Полностью интегрированный чип известен как Platform Controller Hub 9.0028 (PCH) на материнской плате Intel, в то время как версия AMD была известна как Fusion Controller Hub (FCH), хотя компания перестала так часто использовать это название после выпуска своей архитектуры Zen.

Где находится чипсет на материнской плате?

Когда набор микросхем материнской платы состоял из северного и южного мостов, их было легко обнаружить на материнской плате. Возьмите изображение ниже, например. Северный мост изображен рядом с сокетом процессора.

Кредит изображения: МаТоРо/Шаттерсток

На этой старой материнской плате IBM ThinkPad T42 вы можете видеть каждый изображенный элемент, где NB обозначает северный мост, SB — южный мост, GPU — контроллер графического процессора и разъем ЦП.

Кредит изображения: Эддау/Викимедиа

Если говорить о современной материнской плате, то большая часть набора микросхем теперь интегрирована в сам ЦП. Вместо того, чтобы запросы данных перемещались от южного моста к северному мосту, а затем к вашему ЦП, PCH или FCH связываются с ЦП напрямую, ускоряя весь процесс.

Как сравнить наборы микросхем материнских плат

Набор микросхем вашей материнской платы определяет компоненты, которые вы сможете использовать или найдете в своем компьютере. Тип набора микросхем различается для оборудования AMD и Intel и определяет, сколько оперативной памяти вы можете использовать, сколько USB-портов вы найдете на материнской плате, сколько карт расширения вы можете использовать и многое другое. Кроме того, чипсет также определяет стоимость материнской платы. Как и в случае с большинством оборудования, более новое означает лучшее и, как правило, более дорогое, и чипсеты не являются исключением.

Но сравнение характеристик материнской платы и наборов микросхем материнской платы может показаться трудным. Опять же, как и большинство технических вещей, чипсеты (и материнские платы) имеют загадочные имена, состоящие только из букв и цифр. Если вы не знакомы со схемами именования чипсетов, вряд ли эта номенклатура будет иметь смысл.

В большинстве случаев вы ищете одну букву, за которой следует несколько цифр. И AMD, и Intel используют один и тот же стиль именования наборов микросхем — A123 — хотя они не следуют одной и той же схеме именования. Например, современные наборы микросхем Intel используют буквы H, B, Q, Z, W и Z, например Intel Z69.0 или H610. Чипсеты AMD используют A, B и X, например X570 или A520.

Связанный: Распространенные ошибки, которые могут повредить или испортить вашу материнскую плату

Разделение названий наборов микросхем Intel и AMD

Хотя эти буквы и цифры, по-видимому, не имеют никакого отношения, на самом деле они раскрывают больше информации, чем вы думаете. Как правило, буква указывает на уровень производительности, который вы можете ожидать от этого набора микросхем и, соответственно, материнской платы и ее функций. Первая цифра указывает на поколение чипсета, а вторые две цифры обычно являются показателями производительности. Все еще не уверены, что здесь происходит? Давайте разберем несколько примеров чипсетов Intel и AMD.

драм

• A : более бюджетные материнские платы AMD начального уровня. Например, А520.
• B : Основные материнские платы для более серьезных пользователей. Например, B550.
• X : Высокопроизводительные материнские платы для высокопроизводительных рабочих станций и энтузиастов. Например, Х570.

Intel

• H : более бюджетные материнские платы Intel начального уровня. Например, H610.
• B : Основные материнские платы для более серьезных пользователей. Например, B660.
• Z : Высокопроизводительные материнские платы для высокопроизводительных рабочих станций и энтузиастов. Например Z690.
• X : Самый высокий уровень производительности Intel, предназначенный исключительно для использования с оборудованием Intel Extreme.

Более высокая буква является хорошим эмпирическим правилом, но оно не всегда точно. По крайней мере, это не относится к чипсетам Intel, поскольку они любят немного больше смешивать и сопоставлять чипсеты H и B, при этом разные числа указывают на разные уровни производительности. В качестве быстрого примера:

• Intel H610 не поддерживает линии PCIe 4.0, до 8 линий PCIe 3.0 и до четырех портов SATA 6 Гбит/с.
• Intel B660 поддерживает до 6 линий PCIe 4.0, до 8 линий PCIe 3.0, до четырех портов SATA 6 Гбит/с и поддерживает память Intel Optane.
• Intel H670 поддерживает до 12 линий PCIe 4.0, до 12 линий PCIe 3.0, до восьми портов SATA 6 Гбит/с и поддерживает память Intel Optane.

Таким образом, в то время как H610 использует схему именования чипсетов «начального уровня», H670 предлагает более высокую производительность, чем «массовый» чипсет B660. Однако и у Intel, и у AMD первая цифра всегда указывает на поколение чипсета.

Итак, как сравнить характеристики материнской платы? Какую материнскую плату купить?

Чипсет материнской платы — это небольшая часть покупки новой материнской платы. Выяснение того, какой чипсет работает на материнской плате, также не всегда полезно, и вам может быть лучше просто посмотреть на статистику на боковой стороне коробки. Если вы покупаете новую материнскую плату, вам понадобится та, которая поддерживает тип оперативной памяти, которую вы покупаете, будь то DDR3, DDR4 или DDR5. К счастью, вы найдете эту информацию на коробке или в Интернете. То же самое касается таких вещей, как количество портов USB, возможности RGB, размер материнской платы и многое другое.

Большую часть времени вы будете работать в обратном направлении к материнской плате. Это означает, что вместо того, чтобы сначала выбирать материнскую плату (и набор микросхем), вы, скорее всего, сначала выберете блестящий новый процессор, соответствующий вашему бюджету, а затем создадите вокруг него остальную часть своего ПК. Это если вы собираете новый компьютер, конечно.

Таким образом, хотя знание набора микросхем материнской платы даст вам представление об уровне производительности и поколении аппаратного обеспечения, вам все равно придется перепроверить дополнительную информацию в любом случае.

Лучшие процессоры Intel,

место

Читать Далее

Делиться Твитнуть Делиться Эл. адрес

Связанные темы

• Описание технологии
• Материнская плата
• Сборка ПК
• Советы по оборудованию
• Советы по покупке
• Жаргон

Об авторе

Гэвин Филлипс (опубликовано 1098 статей)

Гэвин — младший редактор журнала «Объяснение технологии», постоянный автор подкаста Really Useful и частый обозреватель продуктов. У него есть степень по современному письму, украденная с холмов Девона, и более десяти лет профессионального писательского опыта. Он любит обильное количество чая, настольные игры и футбол.

Еще от Гэвина Филлипса

Комментарий

Подпишитесь на нашу рассылку

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Нажмите здесь, чтобы подписаться

типов материнских плат | Шесть различных типов и особенностей материнской платы

Материнская плата также известна как логическая плата, базовая плата, системная плата, материнская плата, главная печатная плата, плоская плата и сокращенно mobo. Это непроводящий пластиковый лист, который имеет необходимые схемы и заполнители, такие как розетки/слоты, для соединения компонентов и обеспечения логистики для согласованной работы всех компонентов. Тонкие узкие слои алюминия или меди, напечатанные на пластиковом листе платы, действуют как цепь, соединяющая различные компоненты. Это шасси, в котором все компоненты установлены в предназначенных для этого местах, все они питаются и хорошо взаимодействуют друг с другом.

Типичная материнская плата содержит следующие интерфейсы и компоненты:

• разъем ЦП
• Слоты памяти
• Разъем SATA (хранилище)
• Разъем питания
• Чипсет
• Разъем для гибкого диска
• Чип ввода/вывода
• Разъем заднего вентилятора
• Разъем вентилятора корпуса
• Разъемы ввода/вывода
• USB-порты
• Аудиоразъем
• Разъем IDE
• Разъем батареи CMOS
• Соединительные слоты периферийных компонентов PCI
• Энергонезависимая память (ПЗУ) для хранения программы загрузки
• Тактовый генератор для синхронизации с компонентами
• Слот для карты расширения

Материнская плата универсальна во всех аспектах и ​​содержит средства для подключения любых компонентов в соответствии с требованиями приложений. Материнская плата самодостаточна, чтобы удовлетворить все требования, и представляет собой единую плату для управления всеми функциями, в отличие от объединительной платы, которая позволяет подключать несколько плат расширения для размещения большего количества компонентов. Название «мама» на материнской плате связано с ее характером, поскольку она берет на себя ведущую роль в управлении всеми подключенными к ней компонентами.

Мышь, клавиатуры подключаются к портам USB на материнской плате. Материнская плата компьютеров Apple имеет минимальные возможности для подключения периферийных устройств. Многие платы имеют возможность расширения для подключения дополнительных устройств. На современных материнских платах имеются радиаторы и вентиляторы для отвода избыточного тепла.

Типы материнских плат

Материнские платы присутствуют в настольных компьютерах, ноутбуках, планшетах и ​​смартфонах, а их компоненты и функции одинаковы. Но размер компонентов и способ их размещения на плате зависят от наличия свободного места. В настольных компьютерах большинство компонентов устанавливаются внутри разъемов, предусмотренных на плате, и каждый из них легко заменить отдельно, тогда как в ноутбуках/смартфонах некоторые компоненты припаяны к плате, поэтому их сложно заменить/модернизировать.

Хотя разные материнские платы имеют разные возможности, ограничения, функции, физические размеры/формы (форм-фактор), они идентифицируются/группируются/классифицируются в основном по их форм-факторам. Каждый производитель разработал свой форм-фактор, соответствующий дизайну компьютеров. Материнская плата, изготовленная для IBM, и совместимые с ней компьютеры также подходят для корпусов других размеров. Материнские платы, построенные с использованием форм-факторов ATX, использовались в большинстве компьютеров, выпущенных в 2005 году, включая IBM и Apple.

Ниже приведены шесть различных типов материнских плат:

1. Материнская плата AT

Эти материнские платы имеют большие физические размеры, составляющие сотни миллиметров, и, следовательно, они не подходят для категории мини-настольных компьютеров. Большой физический размер также препятствует установке новых драйверов. В качестве разъемов питания на этих материнских платах используются розетки и шестиконтактные вилки. Эти разъемы питания не так легко идентифицировать, и поэтому пользователи сталкиваются с трудностями при их подключении и использовании.

Материнские платы этого типа были в моде в 1980-х годах и имели продолжительный срок службы.

2. Материнская плата ATX

ATX обозначает расширенную передовую технологию, она была разработана Intel в 1990-х годах и представляла собой улучшенную версию более ранней версии материнской платы AT. Он имеет меньшие размеры по сравнению с АТ и обеспечивает взаимозаменяемость подключаемых компонентов. Есть заметное улучшение в аспектах разъема.

3. Материнская плата LPX

Эта плата имеет два улучшения по сравнению с более ранними версиями. Первый из них — порты ввода и вывода — были перенесены на заднюю сторону, а второй — введение карты Riser для увеличения количества слотов и упрощения подключения. Некоторые из этих функций были реализованы на материнской плате AT. Основным недостатком этой платы является отсутствие слотов ускоренного графического порта (AGP), что привело к прямому подключению к PCI. Проблемы с этими материнскими платами были устранены в платах NLX.

4. Материнская плата BTX

BTX обозначает расширенную сбалансированную технологию, предназначенную для удовлетворения требований новых технологий с точки зрения более высоких требований к мощности, следовательно, генерирования большего количества тепла. Intel прекратила дальнейшую разработку плат BTX в середине 2000-х, чтобы сосредоточиться на маломощных процессорах.

5. Материнская плата Pico BTX

Эти платы меньше по размеру, отсюда и слово Pico. Поддерживаются два слота расширения, несмотря на то, что они разделяют верхнюю половину BTX. Карты половинной высоты или райзер-карты являются его уникальными особенностями и поддерживают требования цифровых приложений.

6. Материнская плата Mini ITX

Это уменьшенная версия материнской платы по сравнению с более ранними версиями. Разработан в начале 2000-х годов и имеет размер 17 х 17 см. В основном используется в компьютерах малого форм-фактора (SFF) из-за более низкого энергопотребления и более быстрой способности охлаждения. Эта материнская плата является наиболее предпочтительной в области домашнего кинотеатра из-за более низкого уровня шума вентилятора, который улучшит качество системы кинотеатра.

Заключение. Типы материнских плат

Форм-фактор играет важную роль, поскольку компьютер принимает множество форм из-за потребностей цифровых приложений, когда компьютеры должны быть встроены в машины, движущиеся транспортные средства и любое оборудование на земле. В ближайшие дни характер и размер материнской платы будут постоянно меняться.

Рекомендуемые статьи

Это руководство по типам материнских плат. Здесь мы подробно обсуждаем введение и различные типы материнских плат, например AT, ATX, LPX, BTX и т. д. Вы также можете ознакомиться с другими нашими статьями по теме, чтобы узнать больше —

1. Типы компьютерного оборудования
2. Типы компьютерных кабелей
3. Компоненты ГИС
4. Что такое встроенные системы?

Все, что вам нужно знать о материнских платах, сокетах и ​​чипсетах для ПК

Системная плата

Мы видели поколения оборудования, выпущенного Intel и AMD. Поэтому важно убедиться, что совместимые процессоры и материнские платы соответствуют набору микросхем, наиболее подходящему для ваших нужд. Но что такое чипсет и почему сокеты разные?

Сокеты

Сокет — это набор контактов и механизм крепления, которые удерживают процессор на месте и подключают материнскую плату к доступной вычислительной мощности. Существуют разные сокеты в зависимости от поддерживаемого процессора поколения. Если возникает ситуация, когда ЦП и сокет несовместимы, в лучшем случае компонент физически не сможет подключиться к сокету, а в худшем случае может быть непоправимый ущерб любой части системы.

• Обновление Windows 11 2022 уже здесь!

К счастью, легко определить и проверить, будет ли ЦП, который вы рассматриваете, работать с определенной материнской платой. Обычно рекомендуется сначала выбрать процессор, который предоставляет вам необходимый сокет, что немного упрощает покупку материнской платы. Например, для нового Ryzen 5 3600X потребуется материнская плата AM4, а для Intel Core i5-9600K — LGA 1151.

Какая материнская плата лучше для вас?

Источник: ASUS (Изображение предоставлено: Источник: ASUS)

Выбор правильной материнской платы для вашего ПК может быть немного сложным, но если вы начинаете с этого компонента в качестве основы для своей следующей сборки, мы собрали его. несколько наших фаворитов, которые создадут высокопроизводительную платформу.

Лучшая материнская плата для вашего ПК

В зависимости от конфигурации контактов некоторые сокеты могут поддерживать несколько поколений процессоров. Примером может служить текущий сокет LGA 1151 для Intel, который поддерживает процессоры шестого, седьмого, восьмого и девятого поколений. Сокет не может быть заменен и потребует полной замены материнской платы, если вам понадобится воспользоваться другим интерфейсом.

Но то, что сокет соответствует вашему процессору, не означает, что материнская плата будет с ним совместима. Здесь в игру вступает чипсет. Intel Core i5 7600K и 9600K поддерживают LGA 1151, но первый работает с чипсетом Z170, а второй — с чипсетом Z370.

Мы рассмотрим несколько примеров сокетов для Intel и AMD, чтобы показать, как новейшие процессоры обеих компаний могут поддерживать несколько поколений процессоров.

Чипсеты

Intel Socket

В самом общем смысле набор микросхем — это группа электронных компонентов на материнской плате, которая управляет данными между процессором, оперативной памятью, хранилищем и другим подключенным оборудованием. Для каждого сокета доступно несколько наборов микросхем, что позволяет выбирать между бюджетом и производительностью, а более дорогие материнские платы оснащены более функциональными компонентами.

Intel

Последнее поколение потребительских процессоров Intel для настольных ПК работает на LGA 1151. Те, у кого процессоры Skylake, могут иметь возможность прошить свои материнские платы новым обновлением BIOS (если доступно — уточните у производителя материнской платы) и вставить Процессор «Kaby Lake», но этот трюк будет , а не работают с новым «Кофейным озером».

См. ниже таблицу последних сокетов, которые вы найдете в Интернете при сборке нового ПК. Число, используемое Intel в своей схеме именования, обозначает, сколько соединений находится на самом сокете.

ГОДА		Процессоры
LGA 2066	X299	KABY-LAKE-XX	x299	KABY-60314 .0319 Cascade Lake-W
LGA 1151	B360, Q370, h410, h470, and Z370	Coffee Lake
LGA 1151	h210, B150, Q150, h270, Q170, Z170 B250, Q250, h370, Q270, and Z270	Kaby Lake Skylake
LGA 1150	H81, B85, Q85, Q87, H87, Z87, H97, and Z97	Broadwell Haswell

AMD

AMD использует другую схему именования: AM4 используется для процессоров Ryzen. AM3 + использовался для процессоров серий Bulldozer и Piledriver FX. Сокеты AM используются для основных процессоров и решений для энтузиастов, а серия FM используется для APU. TR4 используется исключительно для процессоров Threadripper.

.0315

Socket	Chipsets	Processors
sTRX4	TRX40	Threadripper 3
TR4	X399	Threadripper 1-2
AM4	X570	Ryzen 2-3
AM4	B350, X370, B450 и X470	Ryzen 1-3
AM4	A300.20300.20300.20300.20300.20300.20300.20300.20300.20300.20300.20300.20300.20300.20300.20300.20300.20300.20300.20314
Ryzen 1-2
AM3+	970, 980G, 990X, and 990FX	Piledriver Bulldozer
FM2+	A58, A68H, A78, and A88X	Steamroller Excavator

Правильный подход

ЦП (Изображение предоставлено Rich Edmonds / Windows Central)

Вот несколько полезных советов по установке ЦП и сокетов:

• В большинстве магазинов материнских плат и ЦП указаны поддерживаемые сокеты.
• Никогда не нажимайте на ЦП при вставке в сокет.
• Используйте любые маркеры на ЦП и сокете, чтобы лучше сориентировать и выровнять компонент.
• Большинство сокетов имеют прилагаемый рычаг, который можно использовать для подъема и опускания кронштейна для крепления ЦП.
• Кулеры ЦП могут поставляться с несколькими кронштейнами для поддержки более одного сокета.
• Обязательно удалите и очистите старую термопасту перед нанесением новой.
• Перед покупкой проверьте, сколько слотов PCIe имеется на материнской плате (например, для графических процессоров).
• Никогда не выбрасывайте пластиковую крышку сокета процессора. Вам понадобится это, если вы RMA материнской платы.

Рич Эдмондс (Rich Edmonds) — старший редактор отдела аппаратного обеспечения ПК в Windows Central, занимающийся всем, что связано с компонентами ПК и NAS. Он занимается технологиями уже более десяти лет и кое-что знает о магии внутри корпуса ПК. Вы можете следить за ним в Твиттере по адресу @RichEdmonds.

📋 Типы форм-факторов материнских плат

В двух словах, форм-фактор материнской платы указывает на характеристики формы и размера платы. Форм-фактор также определяет дополнительные параметры, такие как корпус, блок питания, монтажные отверстия и общую физическую компоновку.

Первый форм-фактор датируется 1983 годом. В то время IBM построила персональный компьютер XT, и, поскольку спецификации форм-фактора были открытыми, многие производители использовали его как стандарт де-факто.

Сегодня технологический ландшафт изменился. Первоначальный форм-фактор материнской платы XT развился до 40 различных форм, все из которых отклоняются от традиционного варианта использования персонального компьютера. IBM больше не является самым популярным производителем материнских плат, есть и другие производители, такие как Intel, ASUS, VIA, ABIT и другие. Существуют материнские платы для встраиваемых систем, стоечных серверов, мобильных телефонов, медиацентров, транспортных средств и многого другого.

Итак, что такое форм-фактор материнской платы 🤔?

Материнская плата является основным компонентом, в зависимости от его функции, внутренней структуры всех компьютеров. В основном отвечает за взаимодействие всех элементов компьютера, таких как ЦП, ОЗУ, хранилище, графическая карта, ввод-вывод и другие.

Чрезвычайно важно понимать его возможности, ограничения, а также основные функции, которые он содержит, чтобы не подавлять потенциал любой другой части ПК. Другим ключевым элементом является форм-фактор (внешний физический размер и форма), который также следует учитывать для компьютерного приложения в зависимости от области, в которой оно будет использоваться.

Материнские платы всегда характеризуются набором микросхем, типом процессорного сокета и форм-фактором.

На следующем рисунке показаны наиболее важные компоненты материнской платы. Материнская плата на картинке — это X570 AORUS PRO, а ее компоненты:

• ЦП и сокет ЦП.
• слотов RAM, DRAM и RAM.
Блок питания
• АТХ.
• Разъемы IDE
• Северный мост и южный мост.
• Слот 9 PCE0062
• Резервная батарея CMOS
• Встроенные разъемы для периферийных устройств, таких как USB, мышь, клавиатура, дисплей, аудио, Ethernet и т. д.

Форм-фактор этой материнской платы X570 AORUS PRO — ATX; Размеры 30,5 см х 24,4 см.

В этой статье мы сосредоточимся в основном на этой функции, рассмотрев список наиболее распространенных различных форм-факторов и их преимуществ, особенно меньшую занимаемую площадь, чтобы сделать компьютеры более экономичными.

≫ Форм-фактор ATX (Advanced Technology Extended)

Разработанный как эволюция форм-фактора Baby AT, ATX знаменует собой глубокое изменение архитектуры материнской платы и других компонентов, таких как корпус и блок питания.

Внутри материнской платы произошли значительные изменения, такие как расположение разъема ЦП, который теперь расположен рядом с блоком питания, что позволяет потоку воздуха, создаваемому вентилятором источника, и не мешать никакому элементу, как так произошло с технологией Baby AT.

Еще одним изменением стало соединение между источником фида. Который теперь является одним разъемом, в отличие от АТ, которых было два. Некоторые из наиболее важных улучшений и преимуществ ATX:

• Встроенные порты ввода и вывода
• Слоты расширения без помех
• Управление запуском с помощью программного обеспечения
• 3 Том. из источника (снижает стоимость оборудования, потребление энергии и тепла)
• Улучшенный воздушный поток
• Меньше помех при доступе к отсекам для дисков.

Размеры материнской платы ATX составляют 12 × 13 дюймов . Разновидностью ATX является Mini ATX, который, по сути, представляет собой версию ATX уменьшенного размера, но более уменьшенную по форме, его размеры составляют 11,2 × 8,2 дюйма.

Этот форм-фактор наиболее часто используется сегодня, особенно на настольных компьютерах, и после того, как эта технология была выпущена, несколько других факторов были основаны на ней. Например, Mini-ITX, Mini-ATX, Micro-ATX, Nano ITX и Pico-ITX.

≫ Форма Micro ATX

Это эволюция ATX. Его размеры составляют 9,6 × 9,6 дюйма. Micro-ATX поддерживает до четырех слотов расширения, которые можно свободно комбинировать с ISA, PCI, PCI/ISA Shared и AGP. Крепежные отверстия изменились по сравнению со стандартным ATX, поскольку размеры другие, но они также совместимы с большинством шкафов ATX.

Материнская плата этого типа поддерживает процессоры Intel и AMD. Он обычно используется на настольных компьютерах малого форм-фактора.

≫ Форма Micro Mini-ITX

Mini ITX — это материнская плата с низким энергопотреблением формата 6,7 × 6,7 дюймов. Его размеры являются наиболее характерным фактором этого типа форм-фактора. Хотя этот тип материнской платы был разработан с целью расширения возможностей команд с низким потреблением, в настоящее время нет никаких ограничений, и они выросли гигантскими шагами с точки зрения преимуществ.

С момента появления Mini-ITX они расширились во всех сферах применения благодаря фактору открытого стандарта. Mini ITX — это стандартный формат для всех типов оборудования, таких как компьютеры, встроенные в транспортные средства, промышленные приложения и IoT. Mini-ITX — это первая стандартная система уменьшенного формата, получившая широкое распространение и подходящая для всех типов проектов и любого оборудования, где это может быть необходимо.

≫ Форма Micro Nano-ITX

Nano-ITX — это другой тип форм-фактора материнской платы размером 4,7 × 4,7 дюйма. Nano-ITX — это полностью интегрированные платы, рассчитанные на очень низкое энергопотребление. Этот тип материнской платы можно использовать во многих приложениях, но он был специально разработан для интеллектуальных развлечений, таких как PVR, медиацентры, интеллектуальные телевизоры, автомобильные устройства и многое другое.

≫ Форма Micro Pico-ITX

Pico-ITX — это самый маленький форм-фактор материнской платы в этом списке. Его размеры 3,9× 2,8 дюйма, что на 75% меньше, чем Mini-ITX. Эта материнская плата была спроектирована и разработана компанией VIA, чтобы открыть доступ к инновациям для небольших и интеллектуальных устройств IoT.

Pico-ITX с платформой на базе x86 и платой с низким энергопотреблением — отличный выбор для встроенных систем, таких как промышленная автоматизация, бортовые компьютеры, цифровые вывески и многое другое.

Краткое сравнение форм-факторов материнских плат.

Ниже приведена таблица сравнения наиболее популярных форм-факторов материнских плат.

Форм-фактор	Производитель/Дата	Размеры	Применение
Стандартный ATX	Интел 1995	12 × 13 дюймов	Рабочая/настольная станция
Micro-ATX	Интел 1997	9,6 × 9,6 дюйма	Малый форм-фактор
Mini-ITX	ЧЕРЕЗ 2001	6,7 × 6,7 дюйма	Малый форм-фактор
Нано-ITX	ЧЕРЕЗ 2003	4,7 × 4,7 дюйма	Встроенные системы
Пико-ITX	ЧЕРЕЗ 2007	3,9 × 2,8 дюйма	Встроенные системы
Мобильный-ITX	ЧЕРЕЗ 2009	2,4 × 2,4 дюйма	Встроенные системы

Ниже приведена таблица размеров форм-фактора материнской платы. Это сравнительное изображение помогает понять различия в размерах для самых популярных форм-факторов материнских плат.

Форм-факторы и некоторые из их применений

Бортовые компьютеры

Благодаря действительно уменьшенному формату, но высокой производительности, системы Mini-ITX могут быть установлены в ограниченном пространстве транспортных средств для связи в режиме реального времени. системы слежения и мониторинга.

Примером решения Mini-ITX является Lanner V3G, защищенный автомобильный компьютер без вентилятора. V3G оснащен 14-нм процессором нового поколения Intel® Atom™ x7-E3950 SoC (ранее Apollo Lake). Этот процессор потребляет мало энергии и обеспечивает повышение производительности по сравнению с процессорами Atom™ предыдущего поколения, оптимизированными для вычислительных приложений транспортных средств.

Поскольку подключение к беспроводной сети является одним из наиболее важных требований, V3G предлагает 2 разъема mini-PCIe со сменным слотом для SIM-карты, поддерживающим сотовую связь 3G/4G/LTE. Кроме того, компактная система оснащена встроенным GPS для навигации и несколькими антенными входами/выходами для расширенного приема.

В качестве бортового компьютера V3G может похвастаться широким набором периферийных устройств ввода-вывода, включая 2 последовательных COM-порта, 2 видеовыхода через DVI-D, USB и порты цифрового ввода-вывода, а также 2 порта RJ-45. Порты LAN для работы с другими компонентами и подсистемами бронетехники. Что касается хранилища, V3G поставляется с вариантами хранения SATA/mSATA.

Lanner V3G — отличное решение в этом случае благодаря сертифицированному беспроводному соединению LTE и надежности военного уровня.







Устройства IoT

Интеллектуальное светодиодное уличное освещение было принято несколькими муниципальными властями по всему миру в качестве отправной точки для создания умного города на основе IoT. Поскольку инфраструктура уличного освещения уже существует, многие градостроители рассматривают интеллектуальное освещение как возможность задействовать свою основу IoT за счет объединения датчиков, точек беспроводной связи и технологий с открытым интерфейсом. Чтобы работать со всеми этими элементами во внешней среде, следует учитывать следующие требования: обилие портов ввода-вывода, возможность подключения LTE, широкий диапазон рабочих температур и (конечно) уменьшенный форм-фактор.

Одним из примеров решения для уличного освещения IoT является Lanner LEC-3030T, компактный коммуникационный шлюз IIoT «белый ящик», отвечающий требованиям интеллектуального светодиодного уличного освещения. Шлюз физически разработан в компактном форм-факторе и безвентиляторном тепловом механизме для использования вне помещений. Поскольку экстремальные температуры представляют собой потенциальную проблему при наружном применении, LEC-3030T может выдерживать широкий диапазон рабочих температур от -40°C до 70°C.

Что касается производительности, LEC-3030T оснащен процессором Intel® Atom™ E3815 и памятью DDR3L SO-DIMM с тактовой частотой 1333 МГц объемом до 4 ГБ для надлежащего сбора, анализа и передачи данных в сквозном приложении. LEC-3030T, функционирующий как шлюз IoT для уличных фонарей, может похвастаться множеством разъемов ввода-вывода, таких как дисплей VGA, последовательные COM-порты (с RS-232/422/485 и защитой от электростатического разряда/перенапряжения), цифровой разъем ввода-вывода. , порты LAN RJ-45 и порты USB для подключения различных датчиков и счетчиков, связанных с развертыванием.

Это только два отличных примера преимуществ ПК с тенденцией к уменьшению форм-фактора, что дает большие преимущества в пространстве и стоимости. Мы не только рассмотрели различные форм-факторы, но и узнали, как форм-фактор позволяет использовать ПК в различных отраслях.

Заключительные слова

С появлением миллионов различных устройств Интернета вещей и встраиваемых систем дизайн материнских плат стремительно развивается. Размеры меняются, а формы становятся более адаптируемыми к каждому приложению.

Размер устройства зависит от размера материнской платы. Умные часы потребуют совершенно другого форм-фактора, чем промышленное устройство IoT. Таким образом, форм-фактор становится решающей характеристикой при создании устройства.

Форм-фактор определяет характеристики сборки материнской платы, включая размер, форму, корпус, блок питания, монтажные отверстия и общую компоновку.

Наиболее распространенным форм-фактором является ATX, который эволюционировал в mini-ATX, nano-ATX, pico-ATX и другие. Другой тип форм-фактора, меньший, чем ATX, — это ITX, который значительно меньше, чем micro-ATX. Форм-фактор ITX также можно найти как nano-ITX, пико-ITX, мобильный-ITX и другие.

Наборы микросхем материнской платы — CompTIA A+ 220-801: 1.2

Материнская плата ПК представляет собой сочетание аппаратного обеспечения, и существует множество различных наборов микросхем и шинных соединений, из которых состоят наши современные компьютеры. В этом видео вы узнаете о различных чипсетах материнских плат и о том, как легко распознавать компоненты материнской платы.

<< Предыдущее видео: Сокеты процессора Следующее: Перемычки и разъемы материнской платы >>

---

Наши современные компьютеры невероятно сложны. На самой материнской плате так много всего происходит. У нас есть ЦП, который постоянно взаимодействует с модулями памяти на этих устройствах. У нас есть высокоскоростной видеовыход, который имеет собственную серию процессоров. Это все типы периферийных устройств и USB-подключений к материнской плате, и все это управляется с помощью чипсетов, установленных на устройстве.

Иногда материнскую плату называют mobo. Вы увидите такую ​​надпись, если покупаете материнскую плату. Это часто упоминается именно так на веб-сайте. И есть так много разных типов материнских плат, с которыми вы столкнетесь. У вас есть разные типы материнских плат в зависимости от того, чего вы пытаетесь достичь.

Вы заметите, что материнские платы также изменились за эти годы. Мы улучшили чипсеты, скорости шины стали намного выше, методы охлаждения этих материнских плат стали намного проще, чем раньше. Так как мы используем разные типы материнских плат, вы обнаружите, что у вас есть много разных вариантов, из которых вы сможете выбирать.

При первом взгляде на материнскую плату она выглядит довольно хаотично. Здесь есть множество различных компонентов, всевозможные чипы, которые вы могли видеть. Там задействованы DIP-переключатели. Есть места, куда могут пойти процессоры. Если вы смотрите на нее в первый раз, кажется, что все это не работает вместе, но на самом деле материнская плата разработана очень специально, чтобы все эти разные компоненты могли работать друг с другом. Давайте пройдемся по чипсету и посмотрим, как именно эта материнская плата устроена логически.

На каждой материнской плате будет ЦП, и вы заметите, что ЦП подключен к чему-то, что называется северным мостом. Чуть позже мы еще поговорим о северном мосте, но вы можете видеть, что он подключен через так называемую переднюю шину. Это одна из самых больших и быстрых шин на материнской плате.

Подключение северного моста к процессору — это графический слот, который может быть на вашем компьютере, и особенно память. Так много общения происходит только в этой маленькой области.

Вы заметите, что есть нечто, называемое южным мостом. Южный мост — это то, что соединяет другие устройства на вашем компьютере, и все это работает вместе, чтобы обеспечить правильную работу вашего компьютера.

Вы также можете услышать, что северный мост называется концентратором контроллера памяти, и это потому, что именно это он и делает. Он управляет связью памяти с процессором. Это продолжается очень, очень быстро. Это очень высокоскоростная связь, и поэтому вы часто будете подключать к ней свои видеоконтроллеры, потому что она предназначена для такой высокоскоростной связи.

Обычно северный мост просто не виден здесь, прямо здесь, без радиатора и вентилятора сверху. Он сильно нагревается, поэтому на большинстве материнских плат у вас есть радиатор и вентилятор, который может располагаться прямо над северным мостом, чтобы он оставался прохладным. Я удалил его, чтобы мы могли сфотографировать его и посмотреть, как он выглядит под поверхностью, но если вы когда-нибудь посмотрите на другие фотографии других материнских плат, вы заметите, что радиатор находится прямо посередине. это не на процессоре. Это, вероятно, ваш северный мост

Если северный мост обрабатывает всю связь с памятью и высокоскоростное видео, то нам нужно что-то еще для обработки всех остальных коммуникаций на вашей материнской плате, и это относится к южному мосту. Это изображение южного моста на моей материнской плате. Он может иметь или не иметь связанный с ним радиатор. Он работает не так быстро, как северный мост, потому что он обрабатывает некоторые из более медленных скоростей, таких как ваш PCI или ваши слоты интерфейса PCI Express.

Могут быть и другие периферийные устройства, которыми он управляет, например USB-подключения, Ethernet-подключение, которое напрямую подключено к материнской плате. Могут быть подключения жестких дисков, которые управляются южным мостом. Если у вас есть встроенный видеоконтроллер, и вы не используете отдельную карту адаптера, то ваш южный мост, вероятно, также управляет этой связью. И, наконец, BIOS вашего компьютера часто взаимодействует с южным мостом на материнской плате или управляется им.

Теперь, когда мы знаем, что делают северный и южный мосты, давайте еще раз посмотрим на это. Мы видим, как северный мост управляет памятью и высокоскоростной графической связью. Вот наш южный мост, и он обрабатывает встроенную графику, наш флэш-BIOS, наши интерфейсы для наших последовательных портов, параллельных портов и портов USB, а также у нас есть наши более медленные слоты для адаптеров вне южного моста.

Видеть это на картинке, на логической схеме — это одно, но давайте вернемся к изображению нашей материнской платы и посмотрим, сможем ли мы найти, где подключаются все эти различные устройства. Если мы начнем искать на материнской плате мы увидим прямо вверху, у нас есть два процессора на этой конкретной модели этой материнской платы. Ваша материнская плата, вероятно, имеет только один процессор, если он не используется в качестве сервера. Итак, мы знаем, что процессоры здесь, и мы также знаем память — мы можем очень легко увидеть разъемы модуля памяти прямо на материнской плате.

Мы знаем, что северный мост управляет связью между процессором и памятью, поэтому, взглянув на эту материнскую плату, вы заметите, что прямо посередине находится концентратор контроллера памяти, это связь северного моста. И это действительно относится к верхней половине самой материнской платы.

Если мы посмотрим на нижнюю часть материнской платы, то заметим, что здесь находится множество различных микросхем. У нас, конечно, есть наши слоты PCI, которые здесь. Так что, если у вас есть слоты для адаптеров, они могут быть прямо здесь. В этой нижней части вы увидите микросхему встроенного графического контроллера на этой материнской плате, а также флэш-BIOS и то, что мы называем супер вводом-выводом. На материнской плате есть отдельный чип, который управляет связью с некоторыми из этих других типов портов и других типов периферийных устройств.

Итак, прямо посередине всего этого находится южный мост. Он обрабатывает связь со всем этим. Обратите внимание, что он очень географически ориентирован. У вас нет южного моста на другой стороне материнской платы. Он будет находиться где-то рядом со всеми различными устройствами, которыми он управляет. И точно так же северный мост всегда будет очень близко к процессору и памяти.

Когда мы смотрим на наши материнские платы и думаем о логическом расположении северного и южного мостов, вы обнаружите, что с годами все немного изменилось. Мы смогли сделать наши процессоры намного эффективнее. Мы смогли добавить дополнительные возможности нашим процессорам. И некоторые из вещей, которые были отдельными чипами, такими как наш северный мост, или отдельные интерфейсы, такие как наше видео, которое было встроено в нашу систему и подключалось к нашему южному мосту, теперь мы размещаем прямо на ЦП, потому что теперь наши ЦП намного более эффективны.

Если бы вы посмотрели на некоторые из последних типов процессоров, таких как модели Sandy Bridge от Intel, вы бы заметили, что на них есть процессорные ядра. Там есть ввод-вывод контроллера памяти, так что это то место, где раньше был наш северный мост. Нам больше не нужен отдельный чип северного моста. Этот контроллер памяти и ввод-вывод в память находятся прямо на ЦП. И обратите внимание, что процессор, который у нас был раньше, встроенный графический чип, который был отдельным чипом на нашей материнской плате и часто подключался к южному мосту, теперь также включен в ЦП нашей системы.

Таким образом, несмотря на то, что теперь они интегрированы и немного отличаются от того, что было в прошлом, все же полезно, по крайней мере, подумать о функциональности северного и южного мостов с логической точки зрения, но сохранить Имейте в виду, что некоторые из этих возможностей могут быть встроены прямо в ЦП.

Как выбрать материнскую плату для вашей сборки

Материнская плата — это основа, на которой установлены ваш ЦП и другие компоненты. Он включает в себя порты, контакты и разъемы для подключения любого оборудования, которое вам понадобится.

Если вы хотите собрать работающий компьютер с нуля, материнская плата, без сомнения, будет собираться в первую очередь. Чтобы собрать работающий ПК, необходимо убедиться, что комплектующие и материнские платы совместимы друг с другом.

Прежде чем вы начнете, вам необходимо оценить тип ОЗУ, ЦП, ГП, а также единиц хранения, которые вы хотите использовать в своей системе. Ваши аппаратные компоненты зависят от сборки, размера и типа материнской платы. Помимо этого, вы должны учитывать цель, для которой вы строите систему. Никто не хочет тратить больше на дополнительные функции, которые они почти не будут использовать.

Эта статья расскажет вам обо всех аспектах, которые необходимо учитывать при выборе материнской платы.

Содержание

Материнская плата имеет несколько встроенных функций, таких как набор микросхем, слоты расширения, сеть, Bluetooth, порт дисплея и т. д. Для лучшей работы компьютера необходимо иметь все или некоторые из этих функций.

Эти факторы также играют важную роль при выборе материнской платы, которая вам нравится или, что более важно, вам нужна. Например, если у вас есть процессор AMD, который использует сокет PGA , но купил процессор с сокетом LGA, останется только с рукой по голове.

Но важнее всего ваша потребность и цель, для которой вы собираетесь использовать материнскую плату.

Следовательно, необходимо тщательно изучить эти факторы. Давайте больше не будем тянуть время и сразу перейдем к деталям этих параметров.

Размер

Первое, на что нужно обратить внимание, это размер материнской платы при ее выборе. Функции, присутствующие в материнской плате, зависят от ее размера или форм-фактора. Например, вы не можете рассчитывать на наличие четырех слотов оперативной памяти на материнской плате небольшого размера. Это просто сделает плату перегруженной, а также увеличит тепловые проблемы.

Точно так же размер материнской платы напрямую влияет на размер корпуса процессора, поскольку для большой платы потребуется большой корпус. Таким образом, вы должны изучить размер в зависимости от ваших требований к использованию .

Если вам нужна система для обычного просмотра и потоковой передачи Netflix, и вам не нужно много обновлений позже, вы можете сделать это с помощью обычного компьютера. В результате вам не понадобятся дополнительные порты или слоты расширения для оперативной памяти, графического процессора и других устройств. Следовательно, вы можете просто выбрать небольшую доску.

Но ситуация будет другой, если вы активный пользователь. Через некоторое время вам может понадобиться обновить систему или добавить к ней дополнительное оборудование, тогда вам понадобится материнская плата большего форм-фактора.

Материнская плата обычно бывает трех самых известных размеров; ATX, Micro-ATX, и Mini-ITX . ATX имеет самый большой размер 12 x 9,6 дюймов и имеет до 8 слотов расширения и слотов оперативной памяти.

Аналогично Micro-ATX имеет до 4 слотов расширения и имеет размер 90,6 х 9,6 дюйма. Mini-ITX является самым маленьким в списке, имеет размер 9,0 x 9,6 дюймов с одним слотом расширения.

Следовательно, это полностью зависит от области, где вы храните свою систему, количества требуемых аппаратных конфигураций и вашего личного выбора при выборе размера материнской платы.

Процессор и сокет

В настоящее время есть два популярных производителя процессоров; АМД и Интел. Оба разработали отличные процессоры, которые могут служить нескольким целям, таким как игры, просмотр веб-страниц или вычисления.

Если вы думали о том, что будете делать со своим ПК, значит, вы уже решили, какой ЦП вы собираетесь использовать. Возможно, у вас уже есть процессор, и вы хотите приобрести только новую материнскую плату.

Однако следует знать, что не все процессоры совместимы с каждой материнской платой. Поверхность процессора имеет либо плоскую схему, либо различное количество контактов, встроенных в нее. Таким образом, каждый набор процессоров требует отдельного сокета для материнской платы. Для вашего процессора Intel Core 10-го поколения потребуется сокет LGA 1200, где 1200 — это количество контактов.

Следовательно, выбор материнской платы полностью зависит от типа процессора, который у вас есть или вы собираетесь купить. ЦП Intel имеет плоскую поверхность без контактов и, следовательно, требует разъема LGA с контактами на нем. Точно так же процессоры AMD имеют встроенных контактов непосредственно на процессоре и, таким образом, работают только в сокете PGA, который имеет отверстия для доступа к контактам ЦП.

На материнских платах с разъемом BGA уже установлен процессор, поэтому мы не часто за ним ухаживаем. Вы можете легко найти эту информацию в руководстве по материнской плате или на их веб-сайте. Вы должны посмотреть на спецификацию вашего процессора и поискать доступные материнские платы для него.

Набор микросхем

Набор микросхем — это мост на материнской плате, который соединяет процессор со всем остальным оборудованием в вашей системе. Он предоставляет шины и концентраторы, которые помогают ЦП взаимодействовать или управлять другими подсистемами и оборудованием, которое вы расширили. Эти наборы микросхем спроектированы таким образом, что с ними совместим только фиксированный набор процессоров.

Следовательно, прежде чем выбрать плату, вам также придется обратить внимание на тип набора микросхем материнской платы, который поддерживает ваш процессор. Мало того, ваш набор микросхем содержит информацию о том, сколько слотов расширения, таких как PCIe или RAM, будет поддерживать материнская плата. Таким образом, набор микросхем материнской платы более высокого класса будет иметь функции, которые будут позволит вам обновить аппаратное обеспечение позже .

Точно так же современные наборы микросхем определяют наличие на материнской плате встроенного аудио, Bluetooth и сетевых функций. Эти функции могут быть вам не нужны, и их можно будет добавить позже, купив дополнительное оборудование. Но мы предлагаем вам перестраховаться и сэкономить деньги позже, учитывая эти функции в самом чипсете.

У вас также будет место для обновления процессора до более новых моделей, если вы выберете чипсет более высокого уровня.

Кроме того, если вы хотите использовать свою систему для высококлассных игр, вам могут помочь некоторые наборы микросхем, такие как Z390, предоставляющие функции разгона. Intel разделяет свой набор микросхем на Z-серию, B-серию и т. д., и их изучение поможет вам узнать их функции и совместимость с ЦП.

Слоты расширения

По мере того, как мы используем наш ПК, постоянно возрастает желание модернизировать его до большей емкости и новых моделей. Поэтому крайне необходимо проверить наличие слотов расширения на материнской плате, которые можно использовать для подключения оборудования к системе.

Давайте рассмотрим различные слоты расширения, которые вам необходимо учитывать.

Слоты PCIe

Одним из наиболее важных таких портов является слот PCIe, который бывает четырех размеров; x 1, x 4, x 8 и x 16. Каждый слот имеет разную скорость передачи данных, и вы можете добавить в них оборудование, такое как звуковая карта, графическая карта или даже жесткий диск. Вы также можете добавить карту PCIe меньшего размера в слот x 16, и она будет работать нормально.

Вы должны убедиться, что у вас достаточно этих слотов для добавления большего или меньшего оборудования. Видеокарта является наиболее важным аппаратным обеспечением, для которого требуется слот PCIe. Если вы геймер, вам нужно убедиться, что у вас достаточно слотов x 8 или x 16 для подключения нескольких выделенных графических процессоров, если это необходимо.

В настоящее время твердотельные накопители с энергонезависимой памятью Express или NVMe работают через более быстрые слоты PCIe.

Слоты M.2 и U.2

Аналогично, вам также необходимо искать меньшие слоты M.2 и U.2, которые являются альтернативой большим слотам PCIe и SATAe. Аппаратное обеспечение может быть напрямую подключено к этим слотам без использования кабелей. Для этих слотов можно использовать оборудование расширения меньшего размера.

Слоты ОЗУ

ОЗУ являются наиболее важным компонентом для бесперебойной работы системы. Чем мощнее оперативная память, тем быстрее будет работать ваша система при многозадачности. Ситуация может быть даже лучше, если вы используете две RAM в двух слотах вместо одной RAM большей емкости в одном слоте.

Например, ваша система будет запускать программы намного быстрее, если вы используете два 8 ГБ ОЗУ в двух слотах вместо одного 16 ГБ ОЗУ. Следовательно, с учетом необходимости обновления в будущем, вам следует выбрать материнскую плату с большим количеством слотов оперативной памяти. Однако у вас может быть материнская плата с меньшим количеством слотов для оперативной памяти, если вы используете ее для простой работы.

Большинство материнских плат имеют от 2 до 8 слотов в зависимости от размера платы.

Слоты SATAe

Вы можете найти слоты SATA для подключения HDD, SSD или DVD дисков к материнской плате. Эти слоты работают медленнее, чем слоты PCIe и M.2. Как мы упоминали ранее, в настоящее время вы можете вставить свой SSD через слоты PCIe.

Однако, если вы используете свою систему для тяжелой работы, вам может понадобиться жесткий диск вместе с твердотельным накопителем для хранения больших файлов. В этом случае вам понадобится диск SATA. Поэтому убедитесь, что на материнской плате также есть слоты SATAe.

VRM и охлаждение

VRM — это мини-блок питания на материнской плате, который регулирует напряжение питания процессора. Он делит мощность, полученную от блока питания, на несколько более мелких частей и подает их на ЦП, а иногда и на ОЗУ, используя различные комбинации МОП-транзисторов, дросселей и конденсаторов.

Если вы увлекаетесь играми и разгоном, то выбор материнской платы с большим VRM имеет решающее значение. Во время разгона процессора вы обеспечиваете ему более высокую мощность, чтобы он работал на высоких скоростях. Следовательно, большее количество VRM обеспечит стабильно более высокое напряжение на ЦП.

Точно так же вам также нужно будет искать лучшие радиаторы и тепловые конструкции для поддержания температуры VRM, а также материнской платы. Материнская плата ATX облегчит охлаждение из-за большего размера. Материнская плата большего размера будет иметь больше места для легкого воздушного потока и дополнительных вентиляторов, а также будет состоять из большего количества радиаторов.

Порты

На материнской плате есть несколько портов для подключения к ним внешнего оборудования. Вот некоторые из них: VGA, HDMI, порт дисплея, USB, аудио, локальная сеть и т. д.

Вы можете подключить дисплей через VGA. Однако, если вы хотите подключить к своей системе несколько мониторов, было бы лучше иметь дополнительный порт HDMI или Display рядом с VGA. Эти порты также быстрее и лучше для обеспечения лучшего качества отображения .

Таким же образом следует искать наличие и тип портов USB для подключения нескольких устройств и иметь более высокую скорость передачи. Как правило, большинство материнских плат оснащены портами USB 2.0 и USB 3.0. Убедитесь, что у вас есть в как минимум один порт USB 3.0 для лучшей скорости передачи данных.

Точно так же вам придется оценить, какое оборудование вам понадобится, и найти материнскую плату, которая имеет функциональные возможности для подключения этих компонентов.

Программное обеспечение

Вы можете настроить параметры материнской платы через BIOS и некоторые сторонние приложения. Тем не менее, интерфейс в BIOS для большинства людей довольно сложен.

Следовательно, вы хотели бы часто и легко изменять настройки материнской платы и процессора для разгона, снижения напряжения, параметров загрузки и т. д. Вы также можете легко обновить BIOS с помощью программного обеспечения. Эти задачи могут быть полезны при использовании программного обеспечения, предоставленного производителем, к которому вы можете получить доступ при открытии Windows.

Итак, если вам нравятся эти настройки и модификации, вам следует искать материнскую плату, которая предоставляет собственное программное обеспечение.

Встроенные функции

Помимо рассмотрения всех этих важных факторов, вам необходимо обратить внимание на некоторые особенности материнской платы, которые значительно облегчат вашу работу и сделают плату более приятной.

Вам следует искать дочернюю плату, которая в основном представляет собой схему всех цепей и соединений на материнской плате. Точно так же вам нужно убедиться, что периферийные устройства правильно помечены внутри. Это облегчит вашу работу при сборке и разборке соединений на плате.

Точно так же при длительном использовании у вашей материнской платы обязательно возникнут проблемы. Большинство плат имеют отдельные светодиодные индикаторы, которые светятся разными цветами, чтобы указать, что с ними не так. Например, красный светодиод, горящий на названном индикаторе процессора, означает, что ваш процессор либо не обнаружен, либо имеет какую-то неисправность. Эти светодиоды экономят ваше время при диагностике проблемы.

Следовательно, вы должны посмотреть, есть ли на материнской плате диагностические светодиоды.

Кроме того, вы, очевидно, предпочтете материнскую плату без неуправляемых кабелей на ней. Это не только для эстетических целей, но и для легкого управления системой. Вы можете найти материнскую плату с зажимами для правильного размещения кабелей. Вы также можете получить плату с цветными проводами и Светодиодная RGB-подсветка , чтобы выглядеть круче.
