Разъемы, выходы видеокарт. Все виды

VGA-выход (D-Sub)

Несколько лет назад VGA выход был главным интерфейсом использовавшийся для подключения ЭЛТ-мониторов (мониторы с электро-лучевой трубкой)и ЖК-мониторы (жидко-кристалические мониторы).
VGA (Video Graphics Adapter) используется для вывода аналогового сигнала, разъем для которого соответственно называют VGA или D-Sub 15 (15-контактный разъем). Также можно встретить и такую расшифровку аббревиатуры VGA — Video Graphics Array (массив пикселей) Сам разъем имеет 15 ножек и чаще всего синего цвета. Впоследствии для ЖК мониторов стал использовать цифровой интерфейс DVI (Digital Visual Interface). Но этот выход не теряет своей популярности, он все еще используется в цифровых проекторах, в некоторых HDTV-телевизорах и в игровых консолях от Microsoft.

HDMI

HDMI (High Definition Multimedia Interface) — мультимедийный интерфейс, который позволяет передавать по кабелю до 10 м вместе с видеосигналом еще и аудио без потерь качества. Передача по одному кабелю одновременно видео и аудио данных уменьшает количество соединительных проводов. Разработкой и поддержкой этого стандарта занимаются именитые компании электронной индустрии, такие как: Hitachi, Panasonic, Philips, Sony, Thomson и Toshiba. Благодаря этому, стандарт довольно быстро приобрел популярность, и теперь большинство видеоустройств, для вывода изображений высокого разрешения, имеет хотя бы один разъем HDMI.

В первой версии этого стандарта пропускная способность была 5 Гб/с, а в версии 1.3 она была увеличена в два раза и HDMI кабель способен передавать до 10.2 Гб/с. Кроме этого, в версии HDMI 1.3 была увеличена частота синхронизации до 340 Мгц и благодаря этому стало возможным подключать мониторы высокого разрешения, с поддержкой глубины цвета до 48 бит.

Главным конкурентом HDMI можно назвать разъем DisplayPort.

HDMI переходник

HDMI переходник. Если на вашей видеокарте отсутствует, то эту проблема легко решается с помощью переходника и разъема DVI.

Типы подключения через провода


Популярные типы подключений

Подключение телевизора к вашему персональному компьютеру, ноутбуку или компактному планшету можно выполнить разными способами, выбор которого зависит от возможностей оборудования.

  • В современных устройствах проблем обычно не возникает, а вот со старыми могут быть некоторые технические проблемы.
  • Рейтинг подключений будет нами построен в порядке рациональности и оптимальности, начиная с самых распространенных вариантов, и заканчивая более редкими.
  • Во второй части статьи разберем альтернативные способы, которые позволят сделать подключение тогда, когда классические кабеля использовать затруднительно.

Итак, вот все кабели, которые мы можем установить:


Кабель для соединения телевизора и компьютера HDMI
  • HDMI – кабель, передающий картинку и звук в цифровом качестве. Является не только самым приоритетным в плане изображения, но и самым удобным, так как соединить требуется всего один коннектор.


VGA кабель
  • VGA – этот провод передает аналоговое изображение. Современные видеокарты зачастую уже не имеют этого разъема, но пару лет назад все устройства им комплектовались. Данный видеовыход можно встретить на большинстве моделей ноутбуков. Минус соединения в том, что оно не может передавать звук, поэтому используют вместе с ним отдельный кабель mini-Jack 3,5 мм. Качество картинки остается на уровне.


Кабель DVI
  • DVI – данный разъем считается полностью компьютерным, поэтому на телевизорах он не устанавливается. Однако использовать его можно, применяя переходники на варианты, указанные выше. Сигнал, выдаваемый кабелем, является цифровым, иногда аналоговым.

Интересно знать! Данный разъем не может передавать звук, поэтому используя переходник на HDMI, не ждите его появления.


Кабель S-video
  • S-video – представленный кабель уже давно устарел и не применяется даже для передачи ТВ сигнала, но иногда именно его установка и требуется, ведь на старых видеокартах они были, а на телевизоре прочих разъемов может и не иметься.

Теперь давайте подробнее выясним, как выполняются перечисленные подключения.

Как подключить телевизор к компьютеру через HDMI


Кабель для соединения телевизора и ноутбука

HDMI (High Definition Multimedia Interface) представляет собой единый современный мультимедийный стандарт, способный передавать картинку в высоком разрешении, и такой же качественный звук. Он позволяет подключать не только ТВ, но и акустические системы, которым требуется передавать звук раздельно, по каналам.

Любой современный телевизор, даже самый недорогой, имеет как минимум один-два таких входа – вот как они выглядят на фото.


Такой разъем будет на телевизоре и на компьютере

Форма штекера выполнена таким образом, что его невозможно воткнуть неправильно – в нижней части имеется сужение с загибами. Однако не все разъемы выглядят именно так, ведь существует вариант для компактных устройств (планшетов, ультрабуков, смартфонов).

Вообще кабели принято делить по классам, среди которых есть следующие варианты:

  • Тип «А» — стандартный цифровой кабель, способный передавать сигнал в разрешении до 1920*1080. Именно он применяется при подключениях, чаще остальных вариантов. Цена на него самая низкая.
  • Тип «В» — более совершенный кабель, который может без потерь качества передать картинку в 4К разрешении и высококачественный сигнал в 3D.


Компактный разъем HDMI
  • Типы «С», «D» — это и есть упомянутые разъемы для маленьких устройств. Подключают их к стандартным кабелям через переходники, либо же провод со второго края имеет штекер стандартной формы и размера.

Остальная информация по кабелям легко отыщется на нашем сайте или сторонних, профильных ресурсах. Нас она сейчас интересует мало, так что переходим сразу к подключению.

Итак, все видеовыходы на компьютере находятся с обратной стороны системного блока, на видеокарте или материнской плате. Вот как это обычно выглядит на практике.

  • На показанных фотографиях вы увидели варианты выходов на ПК и ноутбуках. Из внешних отличий можно заметить, что у VGA на ноуте отсутствует резьба под крепежные винты – кабель просто вставляется.
  • Первое, что вы должны сделать, это внимательно рассмотреть все выходы. Если среди них имеется нужный нам HDMI, то просто втыкаем в него один конец кабеля и устанавливаем блок на место.
  • Аналогичный разъем ищем на задней или боковой панели телевизора, запоминаем его номер и выполняем соединение. Манипуляции с кабелем на этом заканчиваются, далее переходим к настройке оборудования.


Список доступных источников сигнала
  • В зависимости от марки ТВ будут отличаться их меню, но общая схема (за исключением, разве что, Phillips) будет очень похожей.
  • На пульте нажимается кнопка выбора выходов. Называться и обозначаться она может по-разному: In, TV In, Source, TV AV, кружочек со стрелочкой направленной внутрь и прочее. Находится она обычно в верхнем ряду, но не факт.

Совет! Если сами не нашли нужной кнопки, поможет инструкция к телевизору.

  • После нажатия кнопки, вы увидите на экране выпавший список с доступными входами. Выберите из них HDMI с нужным номером и нажмите «Ок».
  • Телевизор начнет воспринимать видео и звук с указанного входа, игнорируя остальные.
  • Далее производится настройка компьютера, но расскажем мы об этом в конце статьи, в соответствующей главе.

VGA разъем до сих пор популярен


На задней панели этого телевизора есть вход под VGA

Технически подключение VGA разъема почти не отличается от уже описанной процедуры, кроме того, что форма разъема отличается и, как мы уже говорили, требуется наличие отдельного кабеля для передачи звука.

  • Посмотрите внимательно на фото. VGA вход назван там PC IN (также может присутствовать название RGB) – это важно, так как поможет нам отыскать нужный вход под звук.
  • Обычно он располагается рядом, но возможны и исключения. В конкретном случае мы видим справа вход, подписанный как – PC/DVI Audio IN. В него необходимо воткнуть кабель mini-Jack 3,5 мм, как на наушниках.
  • Если аудио разъема не наблюдается, то значит, телевизор не поддерживает одновременную трансляцию звука с данного входа. Выйти из ситуации можно, подключив к компьютеру внешнюю акустическую систему, мощности которой будет хватать для комфортного просмотра фильмов и прочего.

Совет! Сзади телевизора помимо аудио входа может находиться и выход, который будет выглядеть точно так же. Отличить их можно методом «тыка», либо по маркировке. Выход может подписываться как AUDIO OUT, там могут быть нарисованы наушники, либо кружок, из которого выходит стрелочка.

S-video разъем


S-video кабель с переходом на классические «тюльпаны»

Данный тип кабеля также является аналоговым и не предназначен для передачи звукового сигнала. В продаже можно отыскать переходники с данного разъема на прочие, телевизионные, так что через такой выход на ПК можно подрубить любой телевизор.

На телевизоре рядом с кабелем тоже можно увидеть отдельные гнезда под звук, но чаще он совмещается с теми же тюльпанами (AV). То есть звуковые входы у них будут совместными, а изображение будет передаваться с подключенного кабеля.

Варианты разъемов и их комбинации

Нередко случается так, что как раз-таки нужного разъема на телевизоре или на компьютере может не оказаться. В этом случае выручат всевозможные переходники.

Давайте рассмотрим наиболее часто встречающиеся из них:


Переходник с DVI на VGA
  • Самый часто встречающийся переходник предназначен для перехода с DVI разъема на VGA. Идет он обычно в комплекте со многими видеокартами, не имеющими отдельного VGA выхода. Если в комплекте такого устройства не оказалось, то не спешите бежать за ним в магазин. Возможно, данный разъем не поддерживает передачу аналогового сигнала.
  • Чтобы не запутаться, нужно точно определить тип DVI разъема, которых существует 4 штуки. Откройте спецификацию вашей видеокарты, которую можно отыскать в интернете и посмотрите точную маркировку.

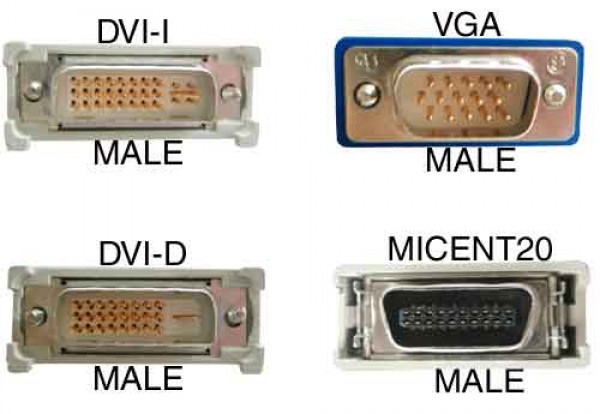

Виды DVI и прочих разъемов
  • DVI-I Single link – данный тип поддерживает одновременную передачу цифрового и аналогового сигналов, а значит, подходит для подключения рассмотренного нами переходника. Приписка «Single link» означает, что цифровой сигнал передается в одноканальном режиме.
  • DVI-I Dual link – практически тот же самый разъем, но имеющий двойной канал для цифры.

Интересно знать! Оба варианта передают картинку в разрешении 1920х1080.

  • DVI-D Single link – этот выход не передает аналоговый сигнал, и покупать под него переходник не имеет смысла – ничего работать не будет. Этот стандарт используется например, на всех видеокартах nVidia 10-й серии – напоминаем, что от VGA начинают отказываться.
  • DVI-D Dual link – этот разъем за счет более высокой пропускной способности может передавать картинку разрешением в 2560х1600 пикселей. Так же как и предыдущий вариант, для передачи аналогового сигнала не используется.
  • DVI-A – достаточно редкий вариант, который предназначен для передачи только аналогового сигнала. Постойте, мы же писали, что разъемов 4, а этот 5-й по счету! Все верно – так обозначается вилка в переходнике для подключения аналоговых устройств.

В общем, обращаем внимание на приписанную к названию разъема литеру – I позволяет использовать переходник, D – нет.


DVI – RCA
  • Следующий переходник может быть применен, если на телевизоре нет VGA входа, но есть компонентный RCA.


Переход на тюльпан и S-video
  • Этот вариант похож по назначению на предыдущий, но к нему можно подключить «тюльпан» или s-video. Вы спросите, почему на тюльпан лишь один вывод. Мы ответим, потому что остальные два передают звук и тут не нужны.


Этот переходник только для цифры
  • Следующий переходник мы уже упоминали по тексту. Предназначается он для цифровой передачи данных, поэтому тип разъема не имеет никакого значения.

Совет! При таком соединении на телевизор не будет подаваться звуковой сигнал, и отдельно его подключить к ТВ не получится, так как дополнительных аудио входов HDMI не имеет. По этой причине звук придется подавать на отдельные воспроизводящие устройства.

  • Так же в продаже можно отыскать переходники с VGA на практически любые аналоговые входы, будь то RCA, тюльпаны или даже SCART.


Переходник VGA-SCART
  • Мы писали, что HDMI передает только цифровой сигнал, но это не означает, что к нему нельзя подключить тот же VGA. Чтобы реализовать данную схему применяются не просто переходники, а целые конверторы.


Переход с цифры на аналог
  • Конверторы могут иметь отдельное питание, либо же могут получать его от компьютера. В функционале большой разницы нет, так что можете отдать предпочтение более компактным устройствам.
  • Также HDMI может перейти в DVI, если того требует схема, но к телевизорам данный случай явно не относится.

DVI-выход

DVI (Digital Visual Interface) – цифровой интерфейс, который применяется для подключения видеокарты к ЖК-мониторов, телевизоров, проекторов, а также плазменных панелей. DVI обеспечивает неискаженный вывод изображения, за счет того, что видеосигнал не проходит двойное анлагово/цифровое преобразование, то есть сигнал передается напрямую. Это заметно на высоких разрешениях.


Есть несколько разновидности интерфейса DVI:
DVI-D — интерфейс для вывода только цифрового сигнала; DVI-I – комбинированный, который имеет аналоговые линии (VGA). К DVI-I выходу мониторы, которые имеют аналоговый разъем, подключаются через специальный переходник.
Single-Link DVI и Dual-Link DVI

Для передачи сигнала используют одноканальный Single-Link DVI или двухканальный Dual-Link DVI. Dual-Link DVI – интерфейс позволяющий выводить изображение высокого разрешения, более 1920 х 1200 (такие как 2560×1600 и 2048×1536), поэтому для ЖК-мониторов с большим разрешением (к примеру 30») нужно подбирать видоекарту с поддержкой двухканального выхода DVI Dual-Link.

История

Интерфейс был разработан фирмой JVC в конце 1980-х годов для использования в видеомагнитофонах и видеокамерах компонентного полупрофессионального формата S-VHS для передачи компонентного видеосигнала между устройствами с минимальными потерями его качества. Оригинальный разъём S-Video

был четырёхштырьковым (4 pin). В дальнейшем этот тип разъёма получил широкое распространение и стал использоваться в устройствах других видеоформатов. в том числе цифровых, а также в компьютерах, и был оснащён дополнительными контактами.

В настоящее время разновидности разъема S-Video

применяются в основном для вывода изображения, формируемого видеокартой компьютера, а также видеосигнала с видеокамер или игровых аппаратов на бытовые телевизоры или аналогичную домашнюю видеотехнику.

типы разъемов. Кабель. Строение. Виды аудио и видео разъемов

Доброго времени суток всем посетителям данного сайта. В этой статье мы с Вами поговорим о такой важной дели любой конфигурации ПК как – видеокарта. Узнаем какие разъёмы на ней присутствуют, какие параметры она имеет и как определить приблизительно какая видеокарта мощнее.
Современная видеокарта представляет собой, целый отдельный «системный блок» — у неё есть своё графический процессор (GPU), оперативная память, разъёмы для подключения к ней дополнительного питания. Мощность видеокарт за последние 5 лет выросла, до неприлично колоссального уровня, даже не знаю где её можно использовать, ведь для всех игр, с лихвой хватает видеокарт предыдущих поколений, но это вопрос риторический.

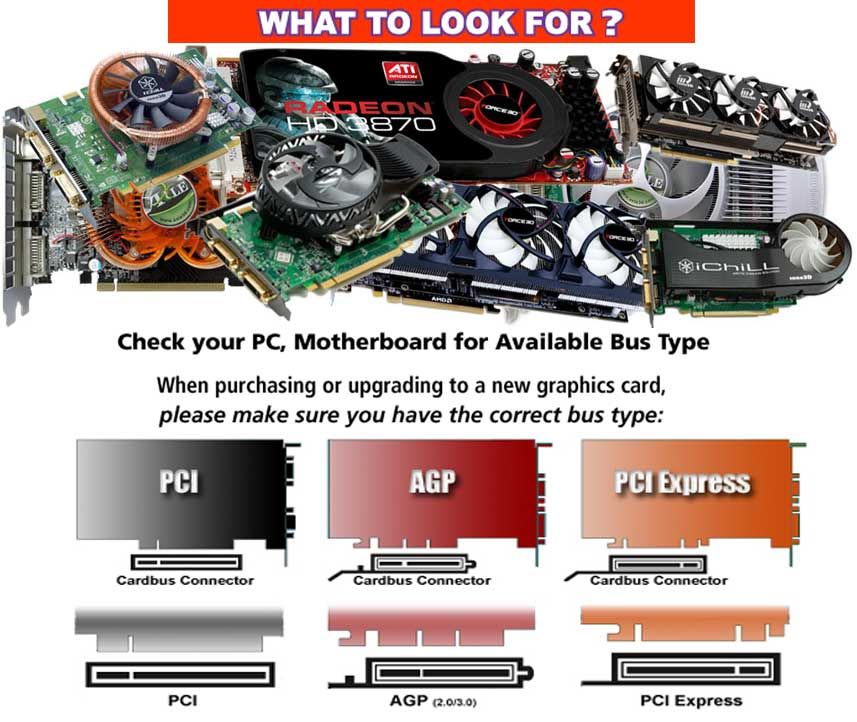

Начнем с того какие разъёмы у видеокарт есть

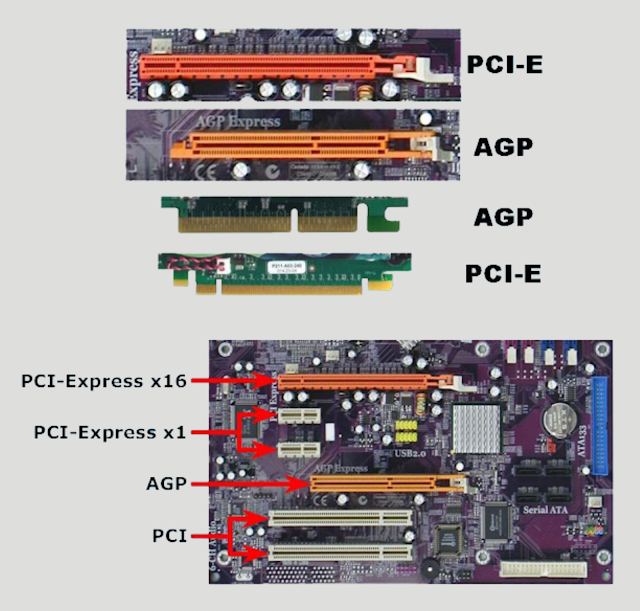

  • 7 — PCI – Express 16 2.0 – разъём который служит для подключения видеокарты к материнской плате.

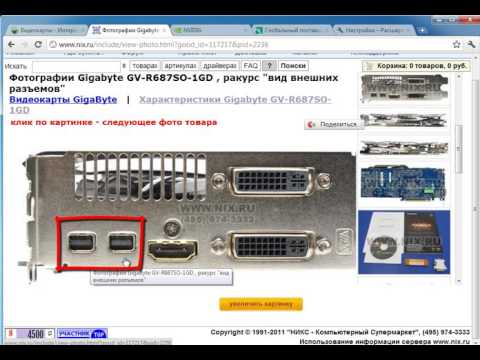

  • На лицевой панели видеокарты мы видим 4 разъёма для подключения мониторов и плазменных панелей давайте рассмотрим их более детально: 1) DVI – цифровой видео выход 2) Display Port — цифровой видеовыход нового поколения 4) HDMI 1.3а (с поддержкой передачи звука Dolby TrueHD и DTS-HD Master Audio). Также на некоторых видеокартах встречаются аналоговые видео выходы – S-Dub.
  • 5 — Два шести пиновых разъёма дополнительного питания. Разъёмы дополнительного питания бывают также: 8 Pin; 8 Pin+8 Pin; 8 Pin+6Pin; 6 Pin. Или вообще без дополнительного питания в видеокартах начального уровня.
  • Турбина – 6 — служит для охлаждения видеокарты.
  • Также на лицевой стороне видеокарты над видео выходами расположено отверстие —3 — для выброса горячего воздуха за пределы корпуса.

Вглубь видеокарты в этой статье мы забираться не будем пока еще рано.

Классификация видеокарт

Условно видеокарты можно поделить на два вида: профессиональные и видеокарты для игр. Профессиональные видеокарты мы рассматривать не будем, так как они нужны только дизайнерам проектирующим интерьеры, создающим 3д модели и т.д. А подробно рассмотрим массовый сегмент видеокарт для игр.
Эти видеокарты делятся на два лагеря nVidia Давайте более подробно рассмотрим какие же технические характеристики присущи видеокартам.

Технические характеристики видеокарт

  1. Объём памяти: 128 Мб., 256 Мб., 512 Мб., 786 Мб., 896 Мб., 1024 Мб., 2048 Мб., 3072Мб., 4096 Мб., 6144 Мб.(nVidia Titan Z, Radeon HD7990), 8192 Мб.(Radeon R9-295X)
  2. Тип памяти: DDR, DDR2, DDR3, GDDR3, DDR4, DDR5, GDDR5.
  3. Ширина шины памяти: 32 Bit, 64 Bit, 128 Bit, 192 Bit, 256 Bit, 320 Bit, 384 Bit, 512 Bit. Постараюсь объяснить образно, что же такое ширина шины памяти. Представьте, что у нас есть ведро воды (какой-то объём информации) и нам нужно перелить его в другой сосуд через воронку, нижнее отверстие этой воронки – это ширина шины памяти, чем она больше тем быстрей вода перельется в другие сосуды (произойдет обмен информацией).
  4. Количество шейдерных процессоров – чем их больше тем лучше.
  5. Тактовая частота GPU (видеоядра)- чем больше тем лучше.
  6. Тактовая частота шейдерных процессоров, у видеокарт AMD Radeon она равна частоте видеоядра.
  7. Эффективная частота видеопамяти.
  8. Пропускная способность шины памяти — это произведение ширины шины памяти и эффективной частоты видеопамяти (Gb/s) – чем больше тем лучше.

Также видеокарты бывают одно и двухчиповые. Одночиповые видеокарты имеют один графический процессор (HD5770, HD6870, GT 9600, Gtx 260, GTX 470, hd4870, GTS 450, GTX 780 Ti, R9-290,R7-260X, GTX 750, GTX 750Ti, R9-285 и многие другие).

Двухчиповая видеокарта имеет два одинаковых графических процессора (3870х2, 4870х2, 5970, GTX 295, GTX 590, GTX 690, HD6990, Radeon HD7990, nVidia Titan Z, Radeon R9-295X.)

Из особенностей обработки информации видеокартами хотелось бы отметит, что один шейдерный процессор видеокарты nVidia – выполняет четыре операции одновременно, а в AMD Radeon – блок из четырех отдельный шейдерных процессоров, где каждый из них выполняет отдельные функции. Многие наверное согласятся со мной, что если четыре человека которые специализируются каждый в своей сфере, исполнят работу намного быстрее и качественнее, нежели один универсальный работник.

Система охлаждения видеокарт

Внешний вид испарительной камеры видеокарты HD6950 2Gb — на подошву испарительной камеры нанесена термопаста, которая имеет правильный отпечаток, что в свою очередь свидетельствует о том что она ровная.


Внешний вид испарительной камеры видеокарты HD6950 2Gb — на подошву испарительной камеры нанесена термопаста


Внешний вид графического чипа видеоядра HD6950 2Gb — на который тоже нанесена термопаста

Определение производительности видеокарты

По большому счёту реальная производительность любой видеокарты, проверяется в реальных игровых приложениях, там мы увидим на что способна та или иная видеокарта.

Теоретически это позволит сделать беглый взгляд на технические характеристики Видеоядра. Ниже приведены скриншоты сделанные программой GPU-Z, двух графических карт AMD HD 6870 Radeon и nVidia GTX 470. Попробуем определить какая из них мощней.

На самом деле производительность двух этих видеокарт равна, не смотря на некоторые отличия в архитектуре. В следующей статье мы поговорим о том как выбрать видеокарту и не переплатить денег.

Внимание: Перед подключением кабеля необходимо выключить телевизор и компьютер!

Проверьте, что ваша видеокарта имеет

Проверьте, что ваш телевизор имеет входы

Проверьте, что у вас есть кабель S-Video->RCA (S-Video-«тюльпан») и Audio (Jack-2RCA)

Подключите кабель к видеокарте () и jack в audio out ,к телевизору RCA (A/V штекеры «тюльпан») и 2RCA (audio).

Выход S-Video – черный круглый 4 и 7 — контактный разъем, расположенный, как правило, на задней панели телевизора и часто служащий для подключения к нему кабельного ТВ.


Подключить компьютер к телевизору можно различными способами, но наиболее доступным является подключение через разъем S-Video. Разъем S-Video присутствует практически на каждой видеокарте, и им снабжен каждый, даже аналоговый телевизор. Кроме того, интерфейс S-Video обеспечивает очень качественную цвето- и звукопередачу: качество картинки при подключении компьютера к телевизору через разъемы S-Video будет в разы лучше, нежели при использовании разъемов RCA или нескольких кабелей, соединенных переходником.

Итак, сейчас мы рассмотрим, как же подключить компьютер к телевизору при помощи разъемов S-Video.

Вход S-Video – один из наиболее ранних разъемов для подключения к телевизору внешних устройств. Многие должны его помнить еще по советским телевизорам: именно в эти разъемы, вставлялась антенна.

Сейчас этот черный «кружок» больше служит для подключения кабеля для ТВ, детских игровых приставок. Современные телевизоры оснащены многими разъемами: RCA («тюльпан»), HDMI, DVI, VGA (D-Sub) и, в обязательном порядке, разъемом S-Video.

Многие владельцы современных плазменных или LCD телевизоров неоправданно «забывают» про разъем S-Video, и предпочитают пользоваться более современными интерфейсами – теми же HDMI , DVI , RCA . Вместе с тем, S-Video обеспечивает куда лучшее качество цветопередачи, нежели каждый из них.

Пожалуй, только для подключения телевизоров LCD (которые по строению матрицы аналогичны компьютерным мониторам) более удобно использовать современные цифровые интерфейсы: HDMI или DVI.
А цветные тройные выходы RCA – не более, чем оригинальное новшество. Композитное соединение уступает по качеству всем приведенным выше интерфейсам.

Подключение компьютера к телевизору через разъемы S-Video удобно еще и тем, что вам не придется использовать переходники. Каждый телевизор и практически каждая видеокарта (за исключением лишь самых старых моделей) имеют такие разъемы.


Нужно лишь соединить их кабелем. А кабелей S-Video – S-Video в каждом магазине предостаточно. Этот стандартный кабель пользуется большим спросом еще с начала 90-х.


Итак, подключаем компьютер к телевизору через разъемы S-Video.

1. Соединяем компьютер и телевизор кабелем «S-Video – S-Video»

Перед соединением компьютер и телевизор необходимо выключить. Если телевизор подключен к кабельному ТВ, кабель из разъема S-Video необходимо вынуть. После этого приступаем к соединению.
Вставляем один конец кабеля в S-Video-выход компьютера (черный «кружок» на видеокарте), а второй конец кабеля – в S-Video-вход телевизора (аналогичный черный «кружок» на задней (иногда на передней) панели телевизора). S-Video-выход – это разъем, через который посылаются сигналы (в нашем случае – разъем S-Video на видеокарте), а S-Video-вход – разъем, через который принимаются сигналы (в нашем случае – разъем S-Video на панели телевизора).

2. Включаем сначала телевизор, а затем – компьютер.

В момент загрузки Windows экран телевизора должен слегка мигнуть. Данное действо говорит о том, что телевизор обнаружил внешние сигналы. Следовательно, наше подключение идет правильным путем. Если используется цифровой телевизор, то в данном случае не нужно переключать его в режим AV – сигналы он должен принимать именно от гнезда для антенны (S-Video).

3. Настраиваем видеокарту

Если используется видеокарта от NVidia (Ge-Force), выполняем следующее. Щелкаем правой кнопкой на рабочий стол, выбираем «Свойства», открываем вкладку «Параметры» (в правом верхнем углу открывшегося окна), в открывшейся вкладке щелкаем на кнопку «Дополнительно».

В открывшемся окне заходим на вкладку с названием модели нашей видеокарты (Ge-Force****). Ставим точку на «Клон» (тем самым определяем телевизор, как второй монитор), в открытом слева окне Ge-Force выделяем nView и счелкаем на Apply (Применить). После этого щелкаем на поле «Дисплей» и из открывшегося списка устройств выбираем название нашего телевизора. Изображение должно появиться. Также здесь можно выставить и дополнительные настройки изображения (коррекция цвета, например).

Если используется видеокарта от ATI, первые три шага остаются прежними. А после щелчка на «Дополнительно» вам компьютер сам укажет, как дальше подключать к нему телевизор. На экране начнут появляться инструкции по установке. Вам нужно их просто выполнить.

4. Включаем на телевизоре «поиск»

К сожалению, при подключении компьютера к телевизору через S-Video, изображение в отдельных случаях нужно еще настроить, как отдельный телевизионный канал. Для этого включаем поиск и прокручиваем частоты, пока не наткнемся на рабочий стол компьютера.

Словом, компьютер подключается к телевизору через S-Video точь-в-точь, как игровая приставка: подключаем шнур, а затем выполняем настройку изображения.

S-Video (англ. Separate Video ), раздельный видеосигнал — компонентный аналоговый видеоинтерфейс, предусматривающий раздельную передачу составляющих видеосигнала : яркости Y совместно c синхросигналом, и цветности С (совместно с цветовой синхронизацией), которые передаются по двум отдельным линиям связи, с волновым сопротивлением 75 Ом.

Раздельная передача яркости и цветности обеспечивает более высокое качество изображения, чем композитные стандарты, так как при этом исключаются перекрёстные помехи при разделении сигналов. Интерфейс S-Video используется только для передачи сигнала телевидения стандартной чёткости и непригоден для HDTV . Для передачи звука необходим отдельный кабель.

История

Интерфейс был разработан фирмой JVC в конце 1980-х годов для использования в видеомагнитофонах и видеокамерах компонентного полупрофессионального формата S-VHS для передачи компонентного видеосигнала между устройствами с минимальными потерями. Оригинальный разъём S-Video был четырёхштырьковым. В дальнейшем этот тип разъёма получил широкое распространение и стал использоваться в устройствах других видеоформатов. в том числе цифровых, а также в компьютерах , и был оснащен дополнительными контактами.

В настоящее время разновидности разъема S-Video применяются в основном для вывода изображения, формируемого видеокартой компьютера, а также видеосигнала с видеокамер или игровых аппаратов на бытовые телевизоры или аналогичную домашнюю видеотехнику.

Технические особенности

Видеосигнал в системе SECAM ограничен шириной 3,8 МГЦ, что в расчёте 1 МГц = 80 линий, позволяет сформировать на экране всего 300-320 линий. В системе PAL специальный, достаточно сложный (и дорогой) фильтр (гребенчатый фильтр или фильтр-гребёнка) позволяет с большим или меньшим успехом выделить сигнал яркости «поверх» цветности.

Существенным преимуществом данного подключения (по сравнению с простейшим композитным , на одном «тюльпане ») является то, что сигналы яркости (англ. Intensity, Luminance, Y ) и цветности (англ. Color, Chrominance, С ) изображения проходят раздельно. Таким образом они никогда не пребывают в композитном режиме и на вертикальных гранях многокрасочных областей изображения не появляются точки сканирования кросс-яркости. Кроме того, нет необходимости фильтровать цепи яркости на телевизоре, чтобы избавиться от цветности сигнала, что позволяет увеличивать пропускную способность и, соответственно, разрешение экрана по горизонтали. Конечно разрешение по прежнему ограничивается ЭЛТ кинескопа , но это явное улучшение.

В современных видеокартах компьютеров используются несколько вариантов разъема S-Video с разным количеством контактов. Как правило, выход (или видеовход-видеовыход) видеосигнала с видеокарты при помощи переходника осуществляется на компонентный выход . 4-контактный разъём S-Video совпадает с разъёмом mini-DIN для подключения клавиатуры Mac, но это только механическое совпадение.

Переходник «S-Video — тюльпан» весьма прост: для этого «земля» подключается к «земле» тюльпана, а сигнал яркости Y , смешанный с шунтированным конденсатором ёмкостью 470 пФ сигналом цветности C , подключается к центральной жиле.

Описание выводов

4 PIN S-Video

Внешний вид 4-контактных разъемов S-Video

7 PIN S-Video

Гнездо 7-pin S-Video.

№ выводаНа видеокартах ATIНа видеокартах nVidiaНа ноутбуках LG, продуктах Intel, Apple Power Macintosh 6100AV/7100AV/8100AV и Apple PowerBook
1 Общий провод яркостного (Y) сигнала
2 Общий провод цветового (С) сигнала
3 Яркостный (Y) сигнал
4Цветовой (С) сигнал Цветовой (С) сигнал или компонентный (PR) красный
5 Общий провод композитного (V) «Видео» сигналакомпозитный сигнал (V) «Видео» или компонентный (PB) синий (для ноутбука LG)
6Не задействованКомпозитный сигнал (V) «Видео» или компонентный (PB) синийОбщий провод композитного «Видео» сигнала (для ноутбука LG)
7Композитный сигнал (V) «Видео» Не задействован

VGA-выход (D-Sub)

Несколько лет назад VGA выход был главным интерфейсом использовавшийся для подключения ЭЛТ-мониторов (мониторы с электро-лучевой трубкой)и ЖК-мониторы (жидко-кристалические мониторы).

VGA (Video Graphics Adapter) используется для вывода аналогового сигнала, разъем для которого соответственно называют VGA или D-Sub 15 (15-контактный разъем). Также можно встретить и такую расшифровку аббревиатуры VGA – Video Graphics Array (массив пикселей) Сам разъем имеет 15 ножек и чаще всего синего цвета. Впоследствии для ЖК мониторов стал использовать цифровой интерфейс DVI (Digital Visual Interface). Но этот выход не теряет своей популярности, он все еще используется в цифровых проекторах, в некоторых HDTV-телевизорах и в игровых консолях от Microsoft.

HDMI

HDMI (High Definition Multimedia Interface) – мультимедийный интерфейс, который позволяет передавать по кабелю до 10 м вместе с видеосигналом еще и аудио без потерь качества. Передача по одному кабелю одновременно видео и аудио данных уменьшает количество соединительных проводов.
Разработкой и поддержкой этого стандарта занимаются именитые компании электронной индустрии, такие как: Hitachi, Panasonic, Philips, Sony, Thomson и Toshiba. Благодаря этому, стандарт довольно быстро приобрел популярность, и теперь большинство видеоустройств, для вывода изображений высокого разрешения, имеет хотя бы один разъем HDMI.


В первой версии этого стандарта пропускная способность была 5 Гб/с, а в версии 1.3 она была увеличена в два раза и HDMI кабель способен передавать до 10.2 Гб/с. Кроме этого, в версии HDMI 1.3 была увеличена частота синхронизации до 340 Мгц и благодаря этому стало возможным подключать мониторы высокого разрешения, с поддержкой глубины цвета до 48 бит.

Главным конкурентом HDMI можно назвать разъем DisplayPort.

Если на вашей видеокарте отсутствует, то эту проблема легко решается с помощью переходника и разъема DVI.

DVI-выход

DVI (Digital Visual Interface) – цифровой интерфейс, который применяется для подключения видеокарты к ЖК-мониторов, телевизоров, проекторов, а также плазменных панелей. DVI обеспечивает неискаженный вывод изображения, за счет того, что видеосигнал не проходит двойное анлагово/цифровое преобразование, то есть сигнал передается напрямую. Это заметно на высоких разрешениях.


Есть несколько разновидности интерфейса DVI:
DVI-D – интерфейс для вывода только цифрового сигнала;
DVI-I – комбинированный, который имеет аналоговые линии (VGA). К DVI-I выходу мониторы, которые имеют аналоговый разъем, подключаются через специальный переходник.

Single-Link DVI и Dual-Link DVI

Для передачи сигнала используют одноканальный Single-Link DVI или двухканальный Dual-Link DVI.
Dual-Link DVI – интерфейс позволяющий выводить изображение высокого разрешения, более 1920 х 1200 (такие как 2560×1600 и 2048×1536), поэтому для ЖК-мониторов с большим разрешением (к примеру 30”) нужно подбирать видоекарту с поддержкой двухканального выхода DVI Dual-Link.

S-Video (или S-VHS)

S-Video (или S-VHS) – аналоговый разъем, который используется для вывода изображения на телевизоры и видеотехнику. Пока качеству передачи сигнала превосходит выход типа «тюльпан». Аналоговый интерфейс S-Video подает сигнал низкого разрешения, где вся информация разделена на три канала, для каждого базового цвета. Хоть качество от этого лучше, но все также имеем низкое динамическое разрешение.

Композитный выход RCA (“тюльпан”)

Композитный выход или разъём RCA (Radio Corporation of America) .
Обычный выход, который можно встретить на телевизорах и видеооборудовании. Для соединения используется коаксиальный кабель. На выходе образуется сигнал с низким разрешением и качество видео соответственно низкое.


Компонентный выход

Из-за большого размера компонентных разъемов, выходы расположены на переходнике. Первые три разъема отвечают за видео, два последних за звук.
Он представляет собой три раздельных разъёма “тюльпан”: “Y”, “Pb” и “Pr”. Благодаря этому на выходе получается разделенный цветовой сигнал для HDTV. Используется для вывода изображения на цифровые проекторы.

Многие видеокарты дают несколько (два) выходов, поэтому одновременно можно пользоваться несколькими дисплеями.

Если ваша не старше 2004 года, то, скорее всего, у неё есть . Большинство видеокарт с DVI-выходами поставляются вместе с переходниками, преобразующими сигнал с DVI на VGA/D-Sub. Так что владельцам аналоговых ЭЛТ-мониторов расстраиваться не стоит. Все дают два DVI-выхода, которые позволяют подключить два дисплея и расширить возможности рабочего стола Windows. Впрочем, два дисплея поддерживает любая комбинация выводов DVI и D-Sub/VGA. Для новых дисплеев с большой диагональю и разрешением, например, для 30″ и , требуется выход с двухканальным DVI (Dual-Link), который поддерживает «родное» разрешение 2560×1600.

Композитный видео-выход «тюльпан», также известный как разъём RCA (Radio Corporation of America).

Традиционный видео-выход, повсеместно встречающийся у телевизоров и других видео-устройств, например, видеомагнитофонов. Видеосигнал проходит через единственный коаксиальный кабель. В результате мы получаем аналоговый сигнал низкого разрешения, который обычно хорош только для презентаций или игр. Вряд ли стоит читать с подключённого через «тюльпан» телевизора, поскольку качество очень низкое. Впрочем, «тюльпан» подходит для видео стандартного разрешения.

S-Video (S-Video обозначает «Super Video» или «Super VHS») — ещё один аналоговый интерфейс видео, распространённый в телевизионной индустрии.

На телевизор он даёт такой же сигнал низкого разрешения, как и «тюльпан», но цветовая информация разнесена по трём каналам, соответствующим базовым цветам. В итоге мы получаем более качественный сигнал, чем композитный по одному кабелю, но по-прежнему низкое динамическое разрешение. Хотя превосходит по качеству «тюльпан», стандарт сильно уступает компонентному выходу (Y, Pb, Pr).


Композитный видео-выход RCA и S-Video

Компонентные выходы слишком велики, чтобы располагать их на видеокарте, поэтому практически всегда используется переходник. Обычно переходник даёт (первые три разъёма видеокарт) и звук (последние два разъёма видеокарт). Данный стандарт предусматривает три раздельных разъёма видеокарт типа «тюльпан»: «Y», «Pb» и «Pr». Они обеспечивают раздельную цветовую информацию для (телевидение высокого разрешения). Подобный тип соединения также присутствует на многих цифровых проекторах. Хотя сигнал передаётся в аналоговой форме, его качество вполне можно сравнить с интерфейсом высокого разрешения VGA. Через компонентный интерфейс можно передавать видео высокого разрешения (HD).


S-Video и тремя композитными видеовыходами.

HDMI расшифровывается как «High Definition Multimedia Interface»

Это единственный интерфейс, который обеспечивает передачу видео- и аудио-информации по одному кабелю. был разработан для телевидения и кино, но и компьютерные пользователи смогут полагаться на HDMI для просмотра видео высокого разрешения.


На видеокартах встречаются очень редко, но в будущем они должны стать более популярными. Просмотр видео высокого разрешения через компьютер может потребовать как видеокарты с выходом HDMI, так и монитора с поддержкой HDMI.

Описание портов видеокарты

| GPUSpecs.com

Современные компьютеры состоят из видеокарт с несколькими портами, которые подключаются к другим устройствам, таким как мониторы и телевизоры, для отображения различных видео- и аудиопотоков. Из-за большого количества портов, доступных на рынке, выбор одного из них для вашего дисплея может быть очень сложным. Понимание каждого типа и его функциональности может очень помочь, когда дело доходит до выбора.

Содержание

Сравнение портов видеокарты

.
Порт РЕЗУЛЬТАЦИИ Аналог или цифровой CAN CAN использовался в
VGA 64025
Только видео Старые ЭЛТ и более старые дисплеи
DVI 2048 x 1536 при 60 Гц (двухканальный), 1920 x 1080 при 60 Гц (одиночный) DVI-I — аналоговый и цифровой, DVI-I — аналоговый и цифровой D только цифровой, DVI-A только аналоговый Только видео Новые мониторы, но не самые новые. Начал выходить из употребления.
HDMI 3840 x 2160 при 60 Гц с использованием HDMI 2.0 Только цифровой Видео и звук Телевизоры, игровые приставки, мониторы и многое другое.
Порт дисплея 5120 x 2800 при 60 Гц с портом дисплея 1. 4 Только цифровой Видео и звук Порт дисплея 1.4a, HDMI 2.0b, DL-02-D
USB-C VirtualLink Может работать с очень высоким разрешением более 4K Только цифровой Видео, звук и питание В основном гарнитуры виртуальной реальности. Но может использоваться как любой порт USB-C.

Порт VGA

Этот тип порта для видеокарты используется в течение длительного времени, как в старых, так и в новых моделях машин. Он используется с 1987 года, когда IBM впервые представила его. Он имеет 15-контактные разъемы и поэтому иногда называется портом HD15. После своего появления порт стал широко использоваться, и многие производители по-прежнему предпочитают включать его в ПК и ноутбуки.

Порт VGA представляет собой аналоговое соединение, которое в основном использовалось для подключения к ЭЛТ-мониторам. Его основная функция — подключение видеокарт к мониторам, которые получают информацию в аналоговом виде. В отличие от цифровых мониторов, получающих информацию в пульсирующем виде, аналоговые получают непрерывную информацию. Считается, что широкое использование ЭЛТ-дисплеев во многих коммерческих помещениях является причиной того, что эти графические порты все еще производятся.

Порт VGA поддерживает только аналоговые соединения. Выход видеокарты является цифровым, а это означает, что сигнал должен быть преобразован в аналоговую форму, прежде чем он будет отправлен по кабелю на монитор дисплея. Поэтому цифро-аналоговый преобразователь (ЦАП) играет роль в качестве изображения, отображаемого на мониторе. Для получения качественных цветов и изображения требуется высокое разрешение.

VGA передает только видеопоток и не имеет звука, в отличие от других более новых портов. По этой причине, а также из-за того, что он аналоговый, преобразование VGA в HDMI, DisplayPort или DVI обычно требует более сложной настройки. Не просто кабель VGA-HDMI. Адаптер VGA-HDMI обычно имеет аналого-цифровой преобразователь, а также принимает звук с разъема 3,5 мм для преобразования сигнала. Вот почему адаптеры VGA-HDMI имеют небольшую коробку — для размещения АЦП.

Positives Negatives
Lots of older displays use it Analog Only
Still widely used More difficult to convert to HDMI or DP
max res was 640 x 480 @ 60 Гц, но сильно развился. Теперь может поддерживать более 1440p Качество изображения может быть потеряно, так как зависит от ЦАП
Дешевые

Одноканальный DVI-D 9Цифровые видеоинтерфейсы 0002 использовались в течение последних 10 лет, и это одна из причин, по которой использование VGA значительно сократилось. Эти порты в основном используются с цифровыми дисплеями, такими как ЖК-дисплеи, и они используют минимизированную дифференциальную сигнализацию перехода. Разъемы DVI в основном работают с максимальным сигналом 1,65 гигабайта в секунду.

Различные типы портов DVI

Двухканальные DVI-D и DVI-I

Двухканальные DVI-D и двухканальные DVI-I: двухканальные порты DVI-I имеют 29контактов, тогда как двойные каналы DVI-D имеют 25 контактов. Сигналы, передаваемые через DVI-D, могут поддерживаться на разъемах HDMI и Display Port. Кабель DVI-D поддерживает только цифровой выход, тогда как DVI-I поддерживает как цифровой, так и аналоговый выход. Те, которые поддерживают такие сигналы одновременно, имеют разъемы DVI-D и VGA. Большинство мониторов имеют разъемы DVI-D.

Часть Dual Link означает, что у них есть дополнительные контакты посередине, которые обеспечивают более высокое разрешение около 2048 x 1536 при 60 Гц.

Single Link DVI-D и DVI-I

Single Link DVI-D и Single Link DVI-I: Одноканальные разъемы DVI-I имеют в общей сложности 23 контакта. Они не могут преобразовывать цифровые и аналоговые сигналы, но принимают эти сигналы в их форме. Аналоговые и цифровые сигналы также не могут передаваться по кабелям одновременно. Пользователь должен выбрать один режим для использования за раз.

Хотя разъемы DVI-I работают с кабелями разных типов, штекер кабеля dvi-i не может входить в гнездо порта любого другого DVI из-за их конструкции. С другой стороны, одноканальные разъемы DVI-D имеют 19контакты, и они могут работать с разъемами DVI-I.

Часть Single Link означает, что они не имеют дополнительных контактов в середине и, таким образом, поддерживают только более низкое разрешение 1920 x 1080 при 60 Гц.

Разъем DVI-A довольно необычен и мало используется. Он поддерживает только аналоговый сигнал и не очень полезен в современном цифровом мире. Тем не менее, это значительно упрощает подключение старого оборудования, поскольку оно работает в аналоговом режиме. Он использует всего 17 контактов, так как ему нужен только аналоговый компонент.

Положительные стороны Негативы
Множество вариантов на выбор из DVI могут быть сложными
DVI-I-поддержка. быть достигнуто Нужен правильный кабель. DVI-D подходит к DVI-I, но не наоборот.

Порт HDMI на MSI RTX 2080 Ti

Мультимедийный интерфейс высокого разрешения — это еще один порт видеокарты, используемый для передачи цифровых данных. Порт широко используется как в бизнесе, так и дома, и многие люди используют его для подключения к мониторам, телевизорам и другим современным мониторам.

HDMI обычно работает аналогично DVI, с той лишь разницей, что он может передавать до 8 каналов данных по одному и тому же каналу. Передаваемые сигналы также могут быть сжаты или несжаты. Но в любом случае качество видео будет сохранено.

Запущенные в 2002 году, порты HDMI продолжают набирать популярность, а также стали одними из лучших портов. Одной из функций, которые со временем улучшились, является возможность передачи изображений с высоким разрешением. Они также стали совместимыми с 3D и имеют встроенные каналы Ethernet.

Улучшение характеристик HDMI сделало его предпочтительным вариантом цифрового подключения для большинства людей. Они по-прежнему используют шифрование HDCP, и большинство брендов предпочитают устанавливать его на свои видеокарты. HDMI имеет преимущество перед DVI, так как может передавать звук и видео по одному кабелю. Кроме того, он способен создавать изображения с высоким разрешением более 4k (если вы используете правильный кабель. HDMI 2.0 и выше дает 4k при 60 Гц).

Положительные Отрицательные
4K @ 60HZ может быть дорогой
может иметь Ethernet и 3D
Setup
.

Display Port

Карта Gigabyte с разъемами Display Port

По сравнению с другими портами видеокарт, Display Port является относительно новым. Это было введено в 2007 году с основной функцией замены портов VGA и DVI. Этот порт с 20 контактами можно использовать в двухрежимной конфигурации. Он также передает данные с использованием дифференциальных пар данных.

Порт дисплея может работать с разной скоростью при четырехпарном соединении более 17 гигабит данных в секунду. Порт дисплея также поставляется с дополнительными функциями HDCP и защиты контента.

Порт дисплея уже получил широкое распространение, и большинство людей предпочитают использовать его вместо него. Производители компьютерных чипов также решили включить Display Port практически во все машины, которые они производят. Например, AMD рассматривала возможность использования нескольких мониторов, повышающих удобство использования. Благодаря возможности подключения до 6 дисплеев эти карты идеально подходят для одновременного использования нескольких устройств, что делает их идеальными для игр.

Они сделали это, и теперь многие разъемы Display Port обычно находятся на одной видеокарте, поэтому у вас есть возможность настроить несколько мониторов из 6 или более дисплеев.

Display Port, как и HDMI, также поддерживает передачу видео и аудио по одному кабелю. Тем не менее, Display Port считается лучшим, поскольку он поддерживает гораздо более высокие разрешения и частоты обновления. Например, Display Port 1.4 может поддерживать разрешение 5120 x 2800 при 60 Гц с пропускной способностью 25,92 Гбит/с.

Гирляндное подключение с DP от Dell 9Порт дисплея 0002 также может поддерживать несколько мониторов через один порт, чего не может сделать ни один другой порт (не зеркалирование). Это называется гирляндной цепочкой и включает в себя первый монитор, подключенный к первому порту, а затем другой монитор, подключенный к монитору, который уже подключен. ставки Может быть дороже Низкая задержка ввода Недоступно на всех дисплеях Transfers Sound and Video DAISY Chain Monitors для использования 1 порт

USB-C Virtuallink

9008

9 T. BERTALLINK

. C VirtualLink

Поскольку потребности пользователей продолжают расти, улучшаются и решения с точки зрения подключения. VirtualLink позволяет подключать гарнитуры VR к вашей видеокарте для передачи данных и питания. Его поддерживают некоторые крупные компании, включая Nvidia, AMD, Oculus, Microsoft и Valve.

Эти соединения используются для видео графики, а также для аудио, и они основаны на соединениях USB-C. Основная цель этой концепции заключалась в том, чтобы упростить пользователям передачу различного видео и аудио непосредственно на гарнитуры по одному кабелю.

С помощью USB-C VirtualLink пользователи могут сократить количество компонентов, которые они используют для подключения к различным устройствам для передачи данных. Это связано с тем, что он может передавать все, что нужно гарнитуре VR, включая питание, аудио и видео.

В настоящее время технология VirtualLink жизнеспособна только в устройствах с технологией виртуальной реальности, но наличие USB типа C, позволяющего передавать видео, данные и питание по одному и тому же кабелю, показывает, что скоро у VirtualLink также будет лучшее приложение. Вы все еще можете использовать USB -C как обычный порт USB-C, как если бы он был на вашем ПК. Он будет действовать точно так же, как и любой USB-C.

Positives Negatives
Transfers Video, Audio and Power Not yet utilized well
Useful for VR
Thin Cable as it uses USB-C
Хорошее разрешение

Какой порт следует использовать?

Есть много портов на выбор, и некоторые из них имеют лучшие функции, чем другие.

Если вы используете монитор, мы рекомендуем использовать DisplayPort, если ваш монитор не имеет DisplayPort. DisplayPort — один из новых портов, который поддерживает большие разрешения и высокую частоту обновления с минимальной задержкой ввода. Это делает его идеальным для мониторов. Если на вашем мониторе нет порта дисплея, мы рекомендуем использовать один из портов в следующем порядке: HDMI, DVI, VGA.

Если вы хотите подключиться к телевизору, лучше всего использовать HDMI. Он обеспечивает как звук, так и видео с хорошим разрешением и частотой обновления. Телевизоры, как правило, не имеют портов DisplayPort, поэтому HDMI полезен для подключения телевизоров.

Устаревшие мониторы и дисплеи должны использовать имеющиеся у них порты. Скорее всего это DVI или VGA.

Для VR-гарнитур по возможности следует использовать USB-C VirtualLink, но если ваша гарнитура или видеокарта не поддерживает их, используйте DisplayPort или HDMI, если он не поддерживает DP.

Заключение

Из всех этих портов видеокарты VGA является самым старым и редко используемым. Он по-прежнему легко доступен по устаревшим причинам, поскольку во многих местах все еще используется старое оборудование. Сказав это, маловероятно, что новое оборудование будет включать какие-либо порты VGA. Порт видеокарты, который иногда используется даже на более новом оборудовании, представляет собой версию DVI с цифровым выходом.

HDMI функционирует как DVI, но также передает аудиосигналы, что делает его идеальным для электронных устройств, таких как телевизоры и игровые приставки.

Display Port — один из новейших портов, улучшенный по сравнению с VGA, DVI и HDMI с гораздо большим потенциалом. Он может работать с очень высокими разрешениями и частотой обновления.

USB-C VirtualLink — очень новая технология, и в ней еще есть много возможностей для улучшения. Это может быть очень хорошее соединение, поскольку оно может передавать видео, аудио и питание одновременно. Однако USB-C больше не используется в новейших видеокартах Nvidia и от него отказались, поскольку он так и не добился никакого прогресса на рынке гарнитур виртуальной реальности.

Обязательно ознакомьтесь с другими нашими статьями с пояснениями.

Описание разъемов питания видеокарт

Требования к питанию видеокарт сильно различаются. Некоторым графическим картам не требуются разъемы питания, и они используют питание от слота PCI-E x16. Это отличается от видеокарт, которым требуется питание от блока питания.

Блок питания имеет два типа разъемов: 6-контактный и 8-контактный. Эти разъемы, как правило, имеют форму 6 + 2 контакта, что означает, что вы можете отключить 2 контакта, чтобы получить 6 контактов, или использовать оба для 8 контактов. В этой статье мы объясним все разъемы и адаптеры, которые вы можете получить в разъемах питания видеокарты. Давайте начнем.

Содержание

Слот PCI-E x16

Слот PCI-E x16

Слот PCI-E x16 обеспечивает мощность 75 Вт для видеокарты. Этого более чем достаточно для некоторых менее требовательных карт, таких как GTX 1650. Карта может получать всю свою мощность от слота и поэтому не нуждается во внешнем питании от блока питания.

Слот PCI-E x16 расположен на материнской плате и является общим интерфейсом для всех видеокарт. Материнская плата получает питание от 24-контактного (или 20-контактного) разъема питания от блока питания.

Как правило, GTX 1650 или ниже не требует внешнего питания. Это означает, что большинство графических карт, которые просто используют мощность слота PCI-E, являются картами низкого или, в лучшем случае, среднего уровня.

6-контактный разъем

A 6-контактный разъем питания

6-контактный разъем обеспечивает дополнительные 75 Вт при общей мощности 150 Вт. Это охватывает большинство карт среднего диапазона и даже некоторые карты более высокого уровня. Например, GTX 1060 и GTX 1650 SUPER используют 6-контактный разъем питания и потребляют 120 Вт и 100 Вт соответственно.

Видеокарты могут иметь несколько разъемов (в основном 2) для общей мощности 225 Вт.

8-контактный разъем

8-контактный разъем питания

Другой вариант — 8-контактный разъем. Этот разъем питания имеет форму 6 + 2 контакта для удобства, поэтому вы можете подключить 6 или 8 контактов к вашей видеокарте.

Максимальная мощность, которую можно получить от 8-контактного разъема, составляет 150 Вт. Это означает, что большинство карт среднего и высокого класса используют какой-либо 8-контактный разъем питания. Например, RTX 2070 использует один 8-контактный разъем и потребляет 185 Вт мощности. Этого можно достичь, поскольку максимальная мощность составляет 75 Вт от слота PCI-E и 150 Вт от разъема, что составляет максимум 225 Вт.

6+2-контактный разъем

A 6+2-контактный разъем питания

Как упоминалось выше, это то, что вы обычно получаете в блоке питания для разных видеокарт.

Интересно отметить, что 6+2 контакта могут обеспечить мощность 150 Вт. Но 6-контактный разъем сам по себе также может обеспечивать мощность 150 Вт, если это 6+2-контактный разъем.

Адаптеры

Существует множество адаптеров, которые можно использовать для питания графических карт, когда у вас нет подходящих разъемов. Некоторые адаптеры могут быть довольно плохими с точки зрения мощности, поскольку они не соответствуют требуемой мощности.

Переходник с 8-контактного на двойной 6-контактный

Переходник с 8-контактного на двойной 6-контактный
