Мультимедийный интерфейс HDMI за свою более чем 10-летнюю историю стал универсальным цифровым входом для передачи аудио и видеосигнала на проекторы, телевизоры, мониторы и домашние кинотеатры. Вместе с этим он отличается и рядом полезных функций, которые зачастую попросту не используются обычными пользователями.

Одной из таких встроенных возможностей большинства современных портов является технология ARC или Audio Return Channel, позволяющая создать двухсторонний звуковой канал между телевизором и внешними динамиками или целой аудиосистемой без использования дополнительных проводов и пультов управления.

Что такое HDMI ARC?

С выпуском спецификации HDMI версии 1.4 в мае 2009 года некоторые мультимедийные входы на новых устройствах начали помечать маркировкой HDMI ARC, что означало поддержку технологии реверсивного звукового канала. Обновленный протокол быстро получил распространение в связи с тем, что существенно упростил передачу аудио на внешние устройства.

HDMI ARC или HDMI с поддержкой Audio Return Channel — это модифицированный интерфейс HDMI, использующийся для подключения AV-ресиверов либо саундбаров и управления их громкостью с пульта телевизора.

В сравнении со стандартным HDMI без поддержки ARC, где для передачи и захвата аудио с ТВ необходимо подключать дополнительный оптический аудиокабель, модифицированный протокол HDMI версии 1.4 и выше позволяет подключать аудиоустройства напрямую.

Внешние динамики однако должны также поддерживать технологию ARC, а в настройках телевизора может потребоваться отдельно включить использование этой функции, если это не сделано по умолчанию.

HDMI и HDMI ARC — есть ли разница?

HDMI представляет собой протокол передачи данных, тогда как ARC — это лишь технология, расширяющая возможности стандартного HDMI. Большинство современных устройств оборудованы HDMI с поддержкой ARC при наличии соответствующей маркировки. При этом все кабели HDMI, выполненные по стандарту 1.4 и выше, могут быть использованы для передачи аудио посредством технологии ARC.

Разница между HDMI ARC и стандартным HDMI сводится к двум формальным отличиям:

• Поддержка двунаправленных сигналов. Все входы HDMI ARC оборудованы как для передачи, так и приема аудиосигнала через любой HDMI кабель;
• Требование к поддержке ARC на стороне ресивера. В отличие от соединения через обычный HDMI, при подключении динамиков через HDMI ARC устройство, которое будет принимать аудиосигнал от телевизора, должно быть оборудовано входным HDMI ARC портом.

Разъем HDMI ARC может быть использован и как стандартный HDMI-интерфейс для передачи медиа-данных, но не наоборот.

Особенности eARC — преемника ARC

HDMI eARC — это новейшая технология, пришедшая на смену HDMI ARC и появившаяся в 2017 году вместе с выходом HDMI версии 2.1. HDMI eARC имеет немало общего с HDMI ARC с той лишь разницей, что, новая технология претерпела некоторые улучшения, о чем свидетельствует буква «e»‎ в префиксе, расшифровываемая как Enhanced.

Пропускная способность

Ключевым преимуществом новой технологии eARC стала повышенная пропускная способность в сравнении с HDMI ARC: последний поддерживал лишь максимально сжатые сигналы формата 5. 1, как, например, Dolby Digital.

Благодаря повышению пропускной способности с 1 Мбит/с до 37 Мбит/с, по eARC может передаваться сверхкачественный объемный звук по типу, используемом в стандарте Dolby Atmos и в фильмах качества Ultra HD Blu-ray.

Новый канал связи

Если ARC использует канал CEC для связи между телевизором и аудиоустройством, eARC использует канал данных, предназначенный для передачи сетевых данных по кабелю HDMI. Ethernet-канал присутствует в HDMI уже давно, однако прежде практически не использовался.

Эффект от перехода к новому каналу оказался значительным, во многом на фоне ненадежности предшествующей технологии HDMI-CEC. Что еще более важно, eARC способен предотвращать ошибки в так называемый момент обнаружения, когда телевизор и аудиоустройство начинают обмениваться данными. Кроме того, этот канал данных также используется для функции синхронизацией губ, поэтому аудиоустройства eARC способны воспроизводить звук, идеально синхронизированный с изображением.

Таким образом, преимущество канала eARC состоит в устранении ряда проблем несовместимости между ресивером и телевизором.

Использование ТВ как хаба

За eARC стоит другая философия, нежели чем за ARC. В архитектуре eARC телевизор становится центральным хабом, к которому подключены все источники медиа. Таким образом, весь звук с исходных устройств поступает на телевизор, а затем отправляется на аудиоустройство, подключенное к порту HDMI eARC.

Практическое следствие новой философии eARC состоит в том, что все больше и больше аудиоустройств имеют только один порт HDMI. Эта тенденция заметна особенно в контексте саундбаров: больше не рекомендуется подключать консоль или ТВ-декодер напрямую к звуковой панели, поскольку весь звук передается на звуковую панель в высочайшем качестве.

Как подключить саундбар через HDMI ARC

Шаг 1. Убедитесь, что у вас есть высокоскоростной HDMI-провод. Как правило, все кабели HDMI, идущие в комплекте с телевизорами Smart TV, имеют высокую пропускную способность. Характеристики провода обычно указаны на штекере или непосредственно на самом кабеле. В редких случаях, когда для соединения используется достаточно старый кабель HDMI, функция ARC может работать некорректно.

Шаг 2. На самом телевизоре вставьте кабель в разъем HDMI ARC. После этого подключите противоположный конец кабеля к саундбару или любому другому аудиоустройству с поддержкой технологии HDMI ARC. Запустите оба девайса, после чего практически гарантированно телевизор автоматически настроит соединение.

Шаг 3. Если на телевизоре возникают проблемы с определением подключения HDMI ARC, вы можете настроить его вручную, перейдя в меню «Настройки». Перейдите в пункт меню «‎Видеовыходы» и убедитесь, что опция HDMI ARC включена. После успешного подключения телевизор будет направлять весь выходной сигнал на звуковые системы, подключенные к ARC. При желании переключить вывод звука на динамики телевизора, вы можете перенаправить звук в настройках Smart TV.

Примечание. Эти настройки могут отличаться от производителя к производителю, поэтому для корректного подключения HDMI ARC рекомендуется воспользоваться инструкцией, приведенной в руководстве пользователя, идущей в комплекте с моделью телевизора.

Решение возможных проблем

Если аудиоустройство соединено с телевизором в соответствии с инструкцией, а звук на динамики по-прежнему не поступает, это может свидетельствовать как о сбоях технического характера, так и программного. Для решения этой проблемы воспользуйтесь следующими рекомендациями.

• Активируйте HDMI ARC. На некоторых моделях телевизоров требуется активация функции ARC в меню управления. Эта опция может быть скрыта в разделе «‎Видео и аудио» или «Внешние устройства».
• Обновите программное обеспечение. Регулярно проверяйте телевизор на наличие новых версий ПО. Чтобы все функции работали корректно, необходимо поддерживать программное обеспечение — сделать это можно через интерфейс меню Smart TV. После обновления программного обеспечения необходимо перезагрузить телевизор, чтобы изменения вступили в силу.
• Переподключите кабель. Выключите Smart TV и отключите все HDMI-провода от телевизора, после чего включите ТВ. В том случае, если есть необходимость подключить другие устройства, такие как консоли или жесткие диски, подключите их к телевизору перед включением телевизора. Теперь, когда телевизор включен, подключите саундбар через соединение HDMI вместе с другими устройствами.

Причиной проблемы отсутствия сигнала может стать и банальная неисправность самого аудиоустройства или HDMI кабеля.

Адаптеры и переходники

В разных случаях использование стандарта HDMI невозможно в силу некоторых ограничений, прежде всего, по причине отсутствия поддержки стандартного интерфейса HDMI аудиоустройством. В этом случае могут потребоваться дополнительные девайсы для обеспечения совместимости.

Преобразователи сигнала. Разного рода аудиоконверторы позволяют преобразовывать цифровой сигнал в аналоговый, если аудиосистема представляет собой саундбар устаревшего формата с возможностью подключения только через RCA-разъемы или «тюльпаны».

Переходники на другие аудио и видеовыходы. В том случае, если устройство не оборудовано стандартным HDMI входом, но при этом обеспечивается поддержка ARC, то в продаже можно найти переходники на Mini и Micro HDMI, DisplayPort, DVI, Thunderbolt, USB Type-C и другие распространенные порты.

Опираясь на технологические достижения, связанные с использованием нового протокола, можно выделить целый ряд важных преимуществ интерфейса HDMI ARC для обычного пользователя:

• Невысокая цена HDMI кабелей, открывающая возможность для повсеместного внедрения технологии ARC;
• Простота использования протокола в современных устройствах и автоматическое обнаружение подключенных девайсов;
• Высокая пропускная способность модифицированного интерфейса eARC, позволяющая передавать звук высокого качества в соответствии со стандартом Dolby Digital.

Недостатки HDMI ARC носят, скорее, временный характер и связаны с возникающей несовместимостью некоторых устройств. Эта проблема может быть решена со временем программным путем.

Перспективы развития технологии ARC

HDMI ARC с момента своего внедрения в 2009 году в стандартный интерфейс HDMI претерпел немало изменений и успел стать предшественником модифицированной и доработанной технологии eARC, используемой с 2017 года. За это время стандарт ARC был добавлен по умолчанию почти во все современные телевизоры.

Направление, в котором последние годы развивается технология ARC, указывает на дальнейшее упрощение и стандартизацию: телевизоры будут все больше использоваться как хаб между разными источниками медиа, а повышение спроса на качество картинки и объемного звука будет драйвером для дальнейшего повышения пропускной способности HDMI-интерфейса.

HDMI ARC что это такое в телевизоре

HDMI ARC в телевизорах — это разъем с возможностями hdmi и плюс к этому функция ARC для передачи аудиосигнала в обе стороны.

ARC и обозначает как раз Audio Return Channel, канал для возврата звука. Это дает только возможность использовать один кабель для передачи видео+аудио от ресивера к телевизору и в обратном напривлении звук от тв к ресиверу, саундбару, системе домашнего кинотеатра.

Основное о HDMI

Сам HDMI служит для передачи видео и аудио в цифровой форме. Такой интерфейс работает с большой пропускной способностью и используется для транспортирования видео высокого разрешения, которое в цифровой форме занимает большой объем.

Помимо передачи видео и звука по одному каналу, HDMI также был разработан для переноса служебной информации, которую в отрасли называют “handshake” (рукопожатием), от одного устройства к другому. Эта информация изначально предназначалась для:

• данных защиты от копирования и предотвращения пиратства,
• сообщений о том, какие типы компонентов были подключены,
• каковы возможности подключенных компонентов.

Но система передачи информации в HDMI была также разработана для обмена более сложными сообщениями в рамках Consumer Electronics Control (CEC).

CEC позволяет одному пульту дистанционного управления управлять функциями 15-и подключенных по hdmi устройств.

Технология HDMI ARC в телевизоре

Частью спецификаций HDMI канал ARC стал в 2009 году в версии 1.4, он упрощает подключение телевизора к аудио системе.

Неважно, идет ли звуковой сигнал от встроенного ТВ-тюнера или от внешнего источника.

Это может быть очень полезно, если ваша звуковая панель имеет только один вход и вы хотите подключить несколько источников.

С помощью технологии ARC вы можете подключить все к тв, и телевизор отправит звук обратно на саундбар или другую внешнюю акустику.

Кроме того, он также позволяет управлять большинством подключенных устройств с помощью только пульта ДУ от телевизора.

Технология ARC вместе с CEC может упростить систему домашнего кинотеатра двумя важными способами. Первая и самая полезная функция HDMI ARC — это возможность использовать один пульт для всех наиболее распространенных функций ваших аудиоустройств.

Для этого вам может потребоваться войти в настройки вашего телеприемника и активировать CEC, обычно находящуюся в общих настройках. В зависимости от того, какой марки у вас телевизор, в пункте меню CEC могут использоваться названия, ориентированные на бренд (Anynet +, Bravia Sync и т.д.).

Вторая полезная функция ARC касается кабельного подключения. При просмотре фильмов на тв с эфира, кабельного, спутникового тюнера звук передается на внешнюю акустику через разъемы hdmi arc. И этот же кабель и разъемы используются при передаче видео с домашнего ресивера на тв.

Так нам не нужно подключать отдельный кабель для передачи аудио с тв на акустику, сигнал идет через порт ARC. Для отдельного подключения аудио берут оптический аудиошнур S/PDIF или аудио RCA.

Стоит сказать, что качество транспортировки сигнала по интерфейсу HDMI очень высокое и он рекомендуется для всех подключений. И если есть возможность передавать звук аудиокабелем HDMI, то нужно этим воспользоваться.

Но, многим пользователям не нужен ARC. Если вы слушаете звук в основном через динамики телевизора и у вас нет ресивера или звуковой панели (саундбара), то эта функция лишняя. Смысл ARC заключается в передаче аудио, созданного телевизором или проходящего через него, на внешнее аудиоустройство, а именно на саундбар или ресивер.

Видео подключения саундбара по каналу ARC к тв Samsung:

Качество звука отдельной акустики лучше по сравнению со встроенной в телеприемник. Поэтому желательно приобрести саундбар и использовать для подключения канал HDMI ARC.

Пример, если вы подключаете к саундбару много устройств, а у саундбара только один вход HDMI. Вы можете подключить все свои устройства к телеприемнику, и звук будет передаваться на саундбар через тв. Нет необходимости в дополнительных аудио кабелях.

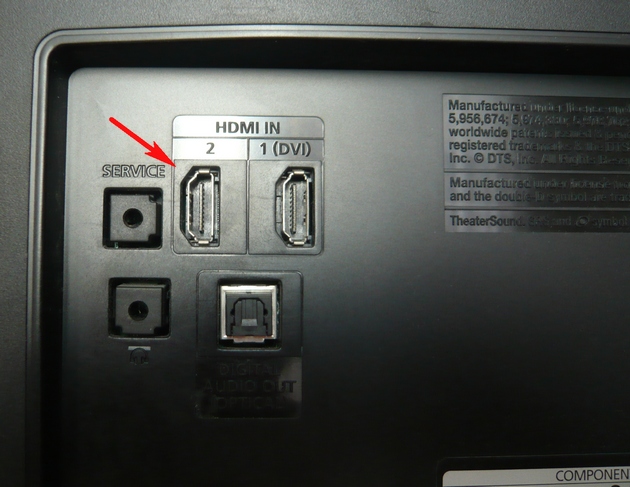

Найти на телевизоре разъем arc можно по внешнему виду, над ним будет обозначение “HDMI ARC”. В другом, подключаемом устройстве должен быть разъем с такой же надписью. Только когда два аппарата поддерживают данную технологию, тогда можно воспользоваться функцией ARC.

На тв разъемы HDMI могут обозначаться такими буквами: STB, DVI, ARC, MHL. Все они по функциональности одинаковые, кроме MHL. Но еще и ARC разъем используется для возврата звука, если есть такая потребность, а так он работает как обычный HDMI. А вот hdmi mhl объединяет в себе функциональность интерфейса HDMI и разъема MicroUSB, служит для подключения смартфонов к телевизорам. MHL может не подойти для работы обычного hdmi интерфейса.

Что такое eARC

Интерфейс с обозначением eARC означает улучшенный реверсивный канал аудио, с большей пропускной способностью. Эта функция работает в HDMI 2.1.

Буква «e» в eARC означает «улучшенный» возвратный аудиоканал и является новой стандартной функцией HDMI 2. 1, которая направлена на обеспечение наилучшего возможного качества звука на тв.

Новая конфигурация требует поддержки eARC как от вашего телевизора, так и от вашего аудиоустройства, что означает, что оба устройства должны поддерживать HDMI 2.1 — более старые версии HDMI не поддерживают eARC. Вам также понадобится кабель HDMI с поддержкой Ethernet, или более новые сверхвысокоскоростные кабели HDMI, которые включают поддержку Ethernet.

Кабели HDMI ARC и eARC

Для работы ARC может подойти любой кабель для HDMI 1.4 и выше. Для работы eARC потребуется кабель с высокой скоростью передачи данных. Это может быть стандартный кабель HDMI с Ethernet или высокоскоростной (Ultra High-Speed) кабель HDMI с Ethernet.

Кабели HDMI с Ethernet с маркировкой Ultra High Speed поддерживают все функции HDMI 2.1, и точно поддерживают eARC.

Отличия ARC и eARC

Разные производители техники могут свободно подключать разные протоколы при передаче аудио по каналу ARC.

А вот для передачи современных кодеков аудио DTS-HD Master Audio, Dolby TrueHD, Dolby Atmos или DTS: X канал ARC не подходит, здесь нужен eARC.

С помощью eARC вы можете подключать устройства HDMI непосредственно к телевизору, и тв будет отправлять несжатый высококачественный звук на саундбар, ресивер или усилитель непосредственно через порт eARC.

Вы можете выводить до 32 аудиоканалов с помощью eARC. Канал eARC также поддерживает 8-канальные несжатые аудиоданные 24 бит/192 кГц, доставляемые с максимальной скоростью 38 Мбит/с.

Поскольку спецификация HDMI 2.1 предлагает более быструю передачу данных с большей пропускной способностью, значит аудио и видеосигналы могут синхронизироваться автоматически. Были ли проблемы с синхронизацией видео и звука, когда были несовпадения аудиодорожки и видео? Эти проблемы устранены с eARC.

Таблица сравнения возможностей каналов ARC и eARC:

Протокол eARC заменит опцию управления CEC (Consumer Electronics Control), который позволял управлять несколькими устройствами одновременно. Технология CEC поддерживалась в HDMI всегда. Отдельный канал eARC теперь производит обнаружение и управление устройствами.

Сколько портов HDMI вам нужно для вашего телевизора? И какой?

Существует так много деталей, на которые нужно обратить внимание при покупке телевизора, что легко потеряться в мелочах конкретных функций и технологий, упустив из виду лес за отдельными деревьями. Один из самых основных вопросов: сколько портов HDMI вам нужно? И какой вид?

Теперь многие из вас, читая это, остановились и подумали про себя: «Какой тип? Сколько существует типов HDMI?» К счастью, мы здесь, чтобы устранить путаницу и сделать ваш процесс покупки телевизора немного проще. Мы не только поможем вам узнать, какие существуют порты HDMI, но и какие из них лучше подходят для различных целей.

(И если вас интересуют другие разъемы на вашем телевизоре, ознакомьтесь с объяснением телевизионных портов: для чего нужны все эти HDMI, USB и другие разъемы? нужно знать о покупке телевизора . )

Начнем с азов.

Что такое HDMI?

Знакомый порт HDMI полностью известен как подключение мультимедийного интерфейса высокой четкости (HDMI). В отличие от старых аналоговых композитных видео и коаксиальных соединений, с которыми вы могли быть знакомы по старым телевизорам, HDMI использует цифровой сигнал для видео- и аудиоданных. Он использует характерный 19Штыревой разъем, который немного похож на большой USB-штекер, но предлагает комплексное решение для передачи изображения и звука, устраняя необходимость в нескольких кабелях для подключения нескольких устройств домашнего кинотеатра.

HDMI является стандартным видеоразъемом для телевизоров и мультимедийного оборудования с 2009 года, и хотя старые разъемы по-прежнему используются в современных телевизорах, они позволяют использовать старое оборудование, такое как видеомагнитофоны и ретро-игровые приставки, без необходимости в дополнительном преобразователе.

Сколько портов HDMI вам нужно?

К счастью, этот совет прост: чем больше портов, тем лучше. Мы рекомендуем приобрести телевизор как минимум с тремя портами HDMI, но предпочтительнее четыре, поскольку это дает вам больше гибкости.

Вы будете благодарны за эти дополнительные порты, как только настроите телевизор. В обычном доме, скорее всего, есть несколько устройств, подключенных через HDMI, таких как проигрыватель Blu-ray, игровая приставка и приставка для кабельного или спутникового телевидения. Звуковые панели также используют HDMI (подробнее об этом чуть позже), и если у вас есть что-то дополнительное, например, потоковая флешка или вторая игровая консоль, вы будете благодарны за дополнительный порт. В противном случае вам придется либо поменять местами подключения устройств вручную, либо инвестировать в один из лучшие дешевые коммутаторы HDMI для дополнительных подключений.

Какие порты HDMI выбрать?

Более сложный вопрос, какие форматы HDMI лучше. Есть три основных формата HDMI, которые вы, вероятно, найдете в телевизорах последних нескольких лет.

HDMI 1.4 — поддерживает видео и звук 1080p, а также видео 4K, но только со скоростью 24 кадра в секунду. С максимальной пропускной способностью видео 8,16 Гбит/с это самая базовая и популярная версия HDMI, наиболее распространенная на телевизорах 4K, которым более 5 лет.

HDMI 2.0 . Благодаря увеличенной пропускной способности (14,4 Гбит/с) этот новый стандарт HDMI может обрабатывать видео 4K с частотой 60 Гц, что соответствует большинству современных 4K-телевизоров и игровых консолей.

Две обновленные версии стандарта 2.0, HDMI 2.0a и 2.0b, также добавляют поддержку контента с расширенным динамическим диапазоном (HDR) , включая HDR10 и Dolby Vision (стандарт 2.0b добавляет поддержку практически неиспользуемого формата HLG) . Большинство 4K-телевизоров, появившихся на рынке за последние пять лет, используют эти обновленные версии 2.0a и 2.0b.

HDMI 2.1 — самая последняя версия HDMI со значительно расширенной полосой пропускания (до 48 Гбит/с) и поддержкой более высоких частот кадров и разрешений, включая 4K при 120 Гц и разрешение до 8K при 30 Гц.

Более высокая пропускная способность также позволяет использовать некоторые новые функции, такие как улучшенный канал возврата звука (eARC), переменная частота обновления (VRR) и автоматический режим с малой задержкой (ALLM). Вы можете узнать все об этом в нашем руководстве Что такое HDMI 2.1?

К счастью, даже новейшие соединения HDMI имеют обратную совместимость, поэтому основные функции передачи видео и звука будут работать каждый раз. Мы рекомендуем большинству людей использовать соединения HDMI 2.0a, которые используются в современных телевизорах. Однако для более высокой пропускной способности и расширенных функций вам необходимо убедиться, что ваши кабели HDMI соответствуют формату портов и устройств, которые вы используете.

И если вы инвестируете в современные игровые приставки или вам нужны расширенные функции, такие как высокая частота кадров, автоматическое переключение режимов или разрешение 8K, вам определенно нужно быть разборчивым в выборе правильного стандарта HDMI, который их поддерживает. Для этого вам понадобится один из лучших телевизоров с HDMI 2.1 и соответствующие кабели.

LG OLED48C1

(открывается в новой вкладке)

(открывается в новой вкладке)

Просмотр (открывается в новой вкладке)

LG OLED48C1

(открывается в новой вкладке)

(открывается в новой вкладке)

1146,99 $

(открывается в новой вкладке)

Вид (открывается в новой вкладке)

LG C1 OLED

(открывается в новой вкладке)

(открывается в новой вкладке)

1549 долларов США

(открывается в новой вкладке)

Вид (открывается в новой вкладке)

LG C1 OLED

(открывается в новой вкладке)

LG OLED65C1

(открывается в новой вкладке)

(открывается в новой вкладке)

2199,99 $

(открывается в новой вкладке)

Просмотр (открывается в новой вкладке)

Расширенные функции: ARC против eARC

Частью стандарта HDMI является аудиофункция под названием Audio Return Канал (ARC). Любой современный смарт-телевизор 4K будет иметь один порт HDMI с маркировкой ARC (или иногда eARC, подробнее об этом чуть позже).

ARC позволяет использовать один кабель HDMI для подключения телевизора и звуковой панели, обеспечивая двустороннюю связь между устройствами через одно соединение HDMI. По сути, порт HDMI ARC позволяет использовать HDMI как в качестве входа для телевизора, так и в качестве аудиовыхода для звуковой панели. А поскольку все это происходит по одному кабелю, это помогает уменьшить путаницу кабелей, которая часто скрывается за любым телевизором.

Более новая версия ARC, называемая Enhanced Audio Return Channel (eARC), также доступна для соединений HDMI 2.0 и 2.1. Самым большим улучшением, которое предлагает eARC, является поддержка аудиосигнала с полным разрешением, что означает, что он поддерживает Dolby Atmos и другие несжатые звуковые форматы.

Прочтите наше руководство Что такое HDMI ARC? , чтобы узнать больше.

Расширенные функции: ALLM и VRR

HDMI 2.1 представляет ряд новых возможностей для HDMI и выходит за рамки простой отправки видео- и аудиосигнала с медиа-источника на телевизор. Одной из таких функций является eARC, о котором говорилось выше. Но другие функции особенно хороши для игр и находятся на

Переменная частота обновления (VRR) — одна из таких удобных для игр функций. Подобно Nvidia G-Sync или AMD FreeSync, VRR позволяет игровой консоли выводить данные с разной частотой кадров, позволяя консоли динамически подстраиваться для повышения производительности, и сопоставляет экран телевизора с покадровым выводом, поступающим с консоли, синхронизируя два для игры без дрожания.

Другая функция HDMI 2.1, которая вам понадобится, — это Автоматический режим с малой задержкой (ALLM) , который автоматически переключает телевизор в игровой режим. Благодаря двунаправленному потоку данных, который позволяет современный HDMI, ваш сигнал может принимать сигнал от вашей игровой консоли, который запускает функцию переключения режимов телевизора.

Интересно, что вам не обязательно нужен HDMI 2.1, чтобы включить эти функции. Или, точнее, известно, что производители телевизоров предлагают эти функции без полной полосы пропускания HDMI 2.1, что делает его частичной реализацией спецификации 2.1 или, по сути, нестандартной версией HDMI, которая находится между 2.0a и 2.1.

Мы упоминаем эти функции и подробности о стандартах HDMI в наших обзорах, где это уместно, поэтому обязательно ознакомьтесь с лучшими телевизорами и отдельными обзорами.

Сегодняшние сегодняшние телевизионные сделки

сниженная цена

(Opens in New Tab)

Samsung QN90A QLED TV

(Opens in New Tab)

(Opens On New Tab)

$ 1,79999999003

(Opens in New Tab)

(Popens in New New. )

1 397,99 $

(открывается в новой вкладке)

Просмотр (открывается в новой вкладке)

См. Все цены

Сниженная цена

(Opens in New Tab)

TCL 6-серии 65R635 (2020)

(Opens in New Tab)

(Opens in New Tab)

$ 1 499,99

(opens vessen) в новой вкладке)

949,99 $

(откроется в новой вкладке)

Посмотреть (откроется в новой вкладке)

Посмотреть все цены

(откроется в новой вкладке)

LG G1 Gallery OLED TV

(откроется в новой вкладке) вкладка)

(открывается в новой вкладке)

$3,499

Посмотреть

Посмотреть все цены

Цена снижена

LG CX OLED (605009 дюймов) в новой вкладке)

(откроется в новой вкладке)

1 999 $

(откроется в новой вкладке)

1 699 $

(откроется в новой вкладке)

Посмотреть (откроется в новой вкладке) Посмотреть все цены

Цена снижена

(откроется в новой вкладке)

Vizio OLED 55-дюймовый

(Opens in New Tab)

(Opens in New Tab)

$ 1,199,99

(Opens On New Tab)

$ 959. 99

(Opens In New Tab)

499999

(Opens In New Tab)

44449999

. в новой вкладке)

Посмотреть все цены

Цена со скидкой

(откроется в новой вкладке)

Hisense 55U7G

(откроется в новой вкладке)

(откроется в новой вкладке)

9 $

вкладка)

699,99 $

(откроется в новой вкладке)

Посмотреть (откроется в новой вкладке)

Посмотреть все цены

Получите мгновенный доступ к последним новостям, самым горячим обзорам, выгодным предложениям и полезным советам.

Брайан Вестовер в настоящее время является ведущим аналитиком по ПК и оборудованию в компании PCMag. Однако до недавнего времени он был старшим редактором Tom’s Guide, где в течение нескольких лет руководил телетрансляцией сайта, просматривая множество наборов и рассказывая обо всем, от 8K до HDR и HDMI 2.1. Он также хорошо применил свои знания в области вычислительной техники, изучив множество ПК и устройств Mac, а также руководил нашим освещением маршрутизаторов и домашних сетей. До прихода в Tom’s Guide он писал для TopTenReviews и PCMag.

Темы

ТВ

телевизионных портов: для чего нужны все эти HDMI, USB и другие соединения?

Если вы не из тех, кто каждую неделю настраивает новый телевизор, как я, то вы, вероятно, не очень хорошо знакомы с различными соединениями и портами, которые есть на современных смарт-телевизорах. И, если вы похожи на большинство людей, единственный раз, когда вы действительно обращаете внимание на эти соединения, — это когда вы пытаетесь настроить новый телевизор или добавить новое устройство, например игровую консоль или проигрыватель Blu-ray. Что может сделать эти случайные прогулки за телевизором немного пугающими. Разъемов много, и вы можете не знать, что делает большинство из них.

Мы здесь, чтобы помочь. Это удобное руководство определит наиболее распространенные порты, которые можно найти на современных смарт-телевизорах, и поможет вам узнать, какие конкретные детали важны для правильного подключения к нужному устройству.

• Лучшие телевизоры, которые мы протестировали и рассмотрели
• Нужна помощь? Как настроить новый смарт-телевизор
• Плюс: Как смотреть фильмы о Хэллоуине по порядку онлайн

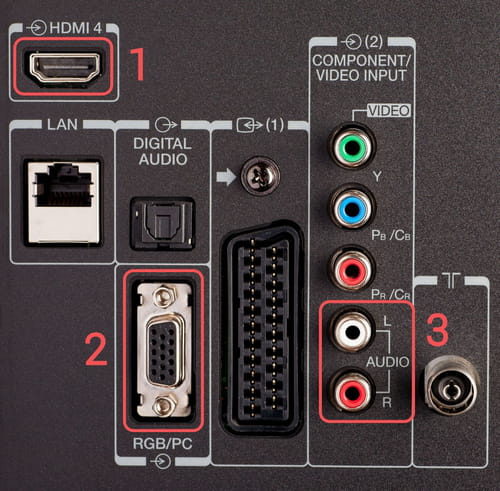

Где мне найти порты на моем телевизоре?

На большинстве смарт-телевизоров вы найдете порты на задней панели телевизора, обычно рядом с правой или левой стороной корпуса для легкого доступа. В то время как многие телевизоры объединяют все порты в одну панель соединений, в некоторых телевизорах их два — один для основных соединений HDMI и USB, а второй — для менее используемых портов, таких как композитное видео и Ethernet.

В некоторых случаях телевизор будет иметь отдельную коробку со всеми обычными телевизионными портами, подключенными к телевизору одним кабелем. Так обстоит дело с коробкой Samsung OneConnect, установленной на нескольких высококлассных телевизорах, а также на некоторых моделях OLED от LG.

Видео- и аудиоразъемы

HDMI: HDMI означает мультимедийный интерфейс высокой четкости и является стандартным соединением для современных видео- и аудиосигналов в телевизорах, медиаплеерах и аудиоустройствах. Почти любое устройство, которое вы хотите подключить к телевизору, будет использовать HDMI, но это не означает, что стандартизированный разъем HDMI всегда будет предлагать одно и то же подключение и функции. Благодаря стандартной форме разъема и цифровому сигналу, который может передавать все, от видео в формате Ultra HD и объемного звука до интернет-данных, HDMI является универсальным соединением. Но существует более одной версии HDMI, и новые стандарты HDMI добавили новые возможности и функции к, казалось бы, идентичным портам HDMI.

На самом деле существует три основных версии HDMI, которые вы, вероятно, найдете в современных телевизорах, каждая из которых имеет немного разные возможности и функции. Если вам повезет, они будут четко обозначены на вашем телевизоре вместе с указанием стандарта, который они используют. Однако чаще вам придется копаться в руководстве пользователя или найти страницу продукта для вашего телевизора и посмотреть технические характеристики, чтобы определить, какие из них есть какие.

• HDMI 1.4 — поддерживает видео и звук 1080p и 720p, но обычно не используется на современных 4K-телевизорах.
• HDMI 2.0 — поддерживает изображение 4K и частоту обновления до 60 Гц. Если специально не указано как HDMI 2.1, это наиболее распространенная версия HMDI, используемая в современных телевизорах.
• HDMI 2.0a — обновление HDMI 2.0, в котором добавлена ​​поддержка метаданных расширенного динамического диапазона (HDR).
• HDMI 2.0b — обновление для HDMI 2.0, в котором добавлена ​​поддержка видео Hybrid Log Gamma (HLG), которое представляет собой другую форму HDR, используемую в телевизионном вещании.
• HDMI 2.1 — используется в новейших игровых консолях и встречается в более дорогих телевизорах. HDMI 2.1 предлагает большую пропускную способность для поддержки более высокой частоты кадров, разрешения до 8K и ряда отличительных особенностей. Вот лучшие телевизоры с HDMI 2.1.

Вообще говоря, большинство современных телевизоров имеют 3 или 4 порта HDMI (мы рекомендуем выбирать больше, когда это возможно). Если у вас больше устройств, чем портов, вам, вероятно, следует приобрести один из лучших дешевых коммутаторов HDMI 9.0008, чтобы добавить несколько дополнительных соединений.

Узнайте больше о последних предложениях HDMI в нашей статье Что такое HDMI 2. 1? Вот все, что вам нужно знать .

ARC или eARC: Также вероятно, что один из этих портов HDMI будет помечен как ARC, что является сокращением от Audio Return Channel, функции некоторых соединений HDMI. Он предлагает двустороннюю связь между устройствами через одно соединение HDMI, позволяя вам использовать один кабель HDMI для подключения телевизора и звуковой панели, используя этот один HDMI как вход и аудиовыход.

Более новая версия ARC включена в HDMI 2.0 и 2.1 и называется улучшенным каналом возврата звука (eARC). Самым большим улучшением, которое предлагает eARC, является поддержка аудиосигнала с полным разрешением, что означает, что он поддерживает Dolby Atmos и другие несжатые звуковые форматы.

Узнайте больше в нашем руководстве Что такое HDMI ARC?

(Изображение предоставлено Monoprice)

Коаксиальный/радиочастотный разъем: Резьбовое соединение, используемое с коаксиальным кабелем для подключения ТВ-антенны или более старого кабельного и спутникового ТВ-оборудования (хотя кабельное и спутниковое теперь использует исключительно HDMI). В этом соединении используется резьбовое соединение RG-6 или RG-59.кабелю и подается на встроенный ТВ-тюнер телевизора. Поскольку коаксиальный кабель используется для передачи радиоволн как UHF, так и VHF, это стандартное соединение для эфирного телевизионного сигнала, включая текущие цифровые стандарты ATSC 1.0 и ATSC 3.0.

(Изображение предоставлено Fosmon)

Соединение RCA: Этот круглый штекер часто называют соединением RCA, что является сокращением от Radio Corporation of America, компании, разработавшей дизайн штекера. Разъемы RCA используются для подключения аудио, композитного видео и компонентного видео.

Композитное видео: Старое видеосоединение, которое до сих пор используется в современных смарт-телевизорах и может быть идентифицировано по желтому разъему RCA или иногда по желтому разъему в виде разъема для наушников (обычно с прилагаемым адаптером разъема для наушников на RCA). ). Этот старый стандарт использует аналоговый видеосигнал и не поддерживает видеоформаты HD, но полезен для подключения старых устройств, таких как DVD-плееры и ретро-игровое оборудование.

(Изображение предоставлено: Adaptermvp)

Часто на современных телевизорах это соединение будет выглядеть совсем по-другому, используя соединение в стиле разъема для наушников, которое помечено желтым цветом или обозначено как «AV-вход». Для этого требуется адаптер, который объединяет композитное видео со стереозвуком RCA на одном соединении.

(Изображение предоставлено Cmple)

Компонентное видео: Еще одно старое видеоподключение (которое практически исчезло из современных телевизоров) — это компонентное видео. Хотя он использует те же разъемы типа RCA, что и композитный видеосигнал, он передает аналоговый видеосигнал, который был разделен на три отдельных сигнала для более высокой точности изображения.

Аналоговый стереозвук: Легко идентифицируемый по паре красных и белых входов, это аудиоразъем используется для стереозвука, при этом белое соединение передает сигнал левого канала, а красное соединение передает сигнал правого канала.

Разъем для наушников/аудиоразъем 3,5 мм: Знакомый вид, который все еще может сбить вас с толку, — это обычный разъем для наушников. Хотя он редко находится в удобном месте для обычного набора проводных наушников, на самом деле вы можете использовать этот разъем для частного прослушивания с более длинным аудиокабелем. Соединение также используется для подключения проводных стереодинамиков.

(Изображение предоставлено Amazon)

Цифровое оптическое аудио: (иногда обозначается как TOSLINK или S/PDIF.) Аудиосоединение, первоначально разработанное Toshiba, которое использует оптоволоконный кабель и импульсный свет для передачи цифровых аудиосигналов. Хотя в свое время это была передовая технология — цифровое оптическое аудио когда-то было обязательным соединением для многоканального звука — оно не предлагает такой же широкой поддержки форматов, как HDMI, и ограничено кабелем максимальной длины 16 футов. длина. Это старое аудиосоединение по-прежнему используется во многих телевизорах благодаря преобладанию более старого аудиооборудования.

Соединения для передачи данных

(Изображение предоставлено LG)

USB: Общий разъем на всем, от смарт-телевизоров до ноутбуков, — USB. Эти порты можно использовать для подключения флэш-накопителя для просмотра мультимедиа на телевизоре или для питания устройств через USB, таких как потоковая флешка или антенна с усилителем.

Но USB-порт на вашем Smart TV немного отличается от того, который вы можете использовать на MacBook Pro. Во-первых, он использует разъем USB A, который когда-то был повсеместным для всех подключений USB, но теперь вытесняется более компактным разъемом USB type-c. Кроме того, большинство USB-портов на телевизорах используют USB 2.0, более старый стандарт, который предлагает достаточную пропускную способность для таких вещей, как обмен фотографиями и видео, но недостаточную для более интенсивной передачи данных.

(Изображение предоставлено Amazon)

Ethernet: Ethernet или локальная сеть (LAN) — это проводное соединение с вашей домашней сетью. В то время как большинство людей выбирают Wi-Fi для подключения своего смарт-телевизора для потоковой передачи и других онлайн-использований, Ethernet на самом деле предлагает более высокую скорость передачи данных и свободен от помех, которые Wi-Fi иногда может испытывать в многолюдных средах с большим количеством людей. беспроводные устройства. Если возможно, мы рекомендуем подключать смарт-телевизоры через Ethernet.

Wi-Fi: Одно из двух важных подключений, которые вы не увидите на панели разъемов вашего смарт-телевизора, — это Wi-Fi. Большинство современных телевизоров используют Wi-Fi 802.11 AC, который является распространенным, но устаревшим стандартом. Этого достаточно для потоковой передачи видео в формате Full HD и даже 4K, но в определенных ситуациях он может стать узким местом.

Некоторые новые телевизоры, такие как новейшие телевизоры Samsung с разрешением 8K, оснащены новым стандартом Wi-Fi 6 или усиленным вариантом Wi-Fi 6E. Эти новые стандарты предлагают большую пропускную способность для обработки растущего спроса на видео 8K, но требуют совместимого маршрутизатора с таким же более быстрым стандартом.

Bluetooth: Другой разъем без порта — это Bluetooth. Используемый как для беспроводной передачи звука, так и для передачи данных, Bluetooth можно использовать для различных устройств, от беспроводных наушников и динамиков до периферийных устройств, более распространенных в офисе, таких как клавиатуры и игровые контроллеры.

В настоящее время большинство телевизоров оснащены Bluetooth, но проверьте характеристики любого телевизора, который вы рассматриваете, поскольку некоторые телевизоры используют Bluetooth исключительно для сопряжения с пультом дистанционного управления или позволяют подключать аудиоустройства, но не периферийные устройства, такие как клавиатура.

Менее распространенные соединения

Если вы знакомы с телевизионными портами или даже только что ознакомились с основными соединениями, перечисленными выше, вы все равно можете обнаружить, что некоторые телевизоры имеют одно или два соединения, которых нет. т найти в этом списке. Эти необычные разъемы обычно не используются конечным пользователем, потому что они не предназначены для подключения каких-либо мультимедийных устройств или развлекательного оборудования.

Вместо этого эти специализированные порты предназначены для более специализированных целей, таких как добавление функций для пользовательских установок или предоставление доступа техническим специалистам для калибровки.

Один нестандартный порт, который вы можете найти, — это соединение RS-232, которое может принимать несколько различных форм. Он может выглядеть как последовательный порт (что на самом деле так и есть) или как разъем для наушников. Это соединение используется техническими специалистами для запуска диагностики и обновления системы на смарт-телевизорах.

Другой может быть помечен как ИК-бластер. Он использует разъем в стиле наушников, но является не выходом для звука, а входом для ИК-датчика, что позволяет разместить новый датчик для пульта дистанционного управления в удобном месте, когда пользовательские установки блокируют встроенный датчик или затруднить использование.

• Лучшие телевизоры со встроенным Chromecast, которые можно купить прямо сейчас
• В чем разница? Google TV по сравнению с Android TV

Лучшие на сегодняшний день предложения для телевизоров

Цена со скидкой

(открывается в новой вкладке)

Samsung QN90A QLED TV

(открывается в новой вкладке)

4 (открывается в новой вкладке) 907,90923 (открывается в новой вкладке)

(откроется в новой вкладке)

1 397,99 $

(откроется в новой вкладке)

Посмотреть (откроется в новой вкладке)

Посмотреть все цены

Пониженная цена

(Openes in New Tab)

TCL 6-серия 65R635 (2020)

(Opens in New Tab)

(Opens In New Tab)

$ 1 499999

(Opens In New)

$ 1 499999

(Opens In New)

$ 1 499999

(Opens In New)

$949. 99

(откроется в новой вкладке)

Посмотреть (откроется в новой вкладке)

Посмотреть все цены

(откроется в новой вкладке)

LG G1 Gallery OLED TV

(откроется в новой вкладке)

(откроется в новой вкладке)

(откроется в новой вкладке) открывается в новой вкладке)

$3,499

(откроется в новой вкладке)

Посмотреть (откроется в новой вкладке)

Посмотреть все цены

Цена со скидкой

(откроется в новой вкладке)

LG CX OLED (65 дюймов)

(откроется в новой вкладке)

(Openes in New Tab)

$ 1 999

(Opens in New Tab)

$ 1 699

(Opens in New Tab)

View (Opens On New Tab)

См. Цены

. (открывается в новой вкладке)

Vizio OLED, 55 дюймов

(открывается в новой вкладке)

(открывается в новой вкладке)

1 199,99 долл. США

(открывается в новой вкладке)

959,99 долл. Все цены

Сниженная цена

(открывается в новой вкладке)

Hisense 55U7G

(Opens in New Tab)

(Opens in New Tab)

$ 849999

(Opens in New Tab)

$ 6999

. (откроется в новой вкладке)

Посмотреть (откроется в новой вкладке)

Посмотреть все цены

Получите мгновенный доступ к последним новостям, самым горячим обзорам, выгодным предложениям и полезным советам.

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте электронные письма от нас от имени наших надежных партнеров или спонсоров.

Брайан Вестовер в настоящее время является ведущим аналитиком по ПК и оборудованию в компании PCMag. Однако до недавнего времени он был старшим редактором Tom’s Guide, где в течение нескольких лет руководил телетрансляцией сайта, просматривая множество наборов и рассказывая обо всем, от 8K до HDR и HDMI 2.1. Он также хорошо применил свои знания в области вычислительной техники, изучив множество ПК и устройств Mac, а также руководил нашим освещением маршрутизаторов и домашних сетей. До прихода в Tom’s Guide он писал для TopTenReviews и PCMag.

Темы

ТВ

Как исправить проблему отсутствия сигнала HDMI: подробное руководство

 RobotPoweredHome поддерживается ридерами. Когда вы покупаете по ссылкам в моем блоге, я могу заработать партнерскую комиссию. Как партнер Amazon, я зарабатываю на соответствующих покупках.

Несколько недель назад я решил устроить вечер кино для своих друзей у себя дома.

За час до прихода гостей у меня все было готово, оставалось только включить телевизор.

У меня нет Smart TV, поэтому я использую Netflix на своей PS4.

Когда я включил телевизор, я был удивлен, увидев на экране ошибку «Нет сигнала». Естественно, я запаниковал.

У меня дома не было другого телевизора, а шесть человек должны были прибыть ко мне на вечер кино менее чем через час.

Моим первым побуждением было отсоединить кабель HDMI и снова подключить его к телевизору. Однако это не решило проблему.

В этот момент я запаниковал, и у меня не было другого выбора, кроме как искать жизнеспособное решение в Интернете.

Я знал, что это распространенная проблема, но я не знал, что существует так много потенциальных методов устранения неполадок.

Конечно! Я попробовал несколько, прежде чем остановился на том, который сработал для меня.

Чтобы устранить проблему отсутствия сигнала HDMI, проверьте наличие ослабленных соединений или изношенных проводов. Если кабель не поврежден, измените источник входного сигнала и включите настройку соединения HDMI.

В дополнение к этому я также упомянул другие решения, такие как обновление набора микросхем и графики телевизора и выполнение цикла включения и выключения.

Проверка на наличие ослабленных кабелей или перетертых проводов

Прежде чем делать вывод о наличии проблемы с источником входного сигнала, портом или телевизором, важно проверить наличие ослабленных кабелей или перетертых проводов.

Убедитесь, что HDMI надежно закреплен в портах как на телевизоре, так и на устройстве ввода. В дополнение к этому осмотрите кабель на наличие видимых повреждений.

Вы можете увидеть обрывы или вмятины на кабеле из-за того, что он застрял под мебелью или другим тяжелым оборудованием.

Простой способ исключить проблемы с кабелем — заменить кабель HDMI, чтобы проверить, работает ли он.

Если у вас нет запасного кабеля HDMI и вы не можете обнаружить какие-либо физические повреждения на кабеле HDMI, переходите к следующим шагам.

Использовать другой источник входного сигнала

В некоторых случаях ошибка «Нет сигнала» может возникнуть из-за выбора неправильного источника входного сигнала. Большинство телевизоров оснащены двумя или тремя портами HDMI.

Итак, если вы подключили устройство к HDMI 2, но выбрали HDMI 1 в качестве источника входного сигнала на телевизоре, вы получите сообщение об ошибке «Нет сигнала».

Входной порт, к которому вы подключили кабель, будет иметь небольшую надпись, обозначающую его тег.

Убедитесь, что вы выбираете правильный источник на телевизоре.

Проверьте, включена ли настройка подключения HDMI

Если вы не включили настройку подключения HDMI или недавно выполнили сброс настроек на телевизоре, необходимо включить настройку.

Если параметр отключен, вы не сможете подключить какое-либо устройство к телевизору через HDMI.

Чтобы активировать настройки, выполните следующие действия:

• Нажмите кнопку «Меню» на пульте дистанционного управления и перейдите к настройкам телевизора.
• Выберите настройки Display Entries и перейдите к настройкам HDMI.
• Если вы видите отключенную кнопку, нажмите на нее, чтобы включить настройки.

Теперь вы сможете подключить устройство к телевизору через HDMI.

Убедитесь, что установлены последние версии драйверов набора микросхем и графики

Другой причиной ошибки «Нет сигнала» могут быть устаревшие драйверы на вашем телевизоре.

Устаревшие драйверы подвержены ошибкам и сбоям, которые могут мешать соединениям HDMI.

В отличие от ноутбуков и компьютеров, вам не нужно вручную обновлять драйверы. Скорее обновление системы позаботится об этом за вас.

Чтобы обновить телевизор, выполните следующие действия:

• Перейдите в настройки и прокрутите до пункта поддержки.
• Нажмите на обновление программного обеспечения и подождите несколько секунд, пока система не найдет новые обновления.
• Если доступно новое обновление, нажмите «Обновить сейчас».

Обратите внимание, что этот метод работает только для смарт-телевизоров.

Отключите все источники HDMI

Если к телевизору подключено более одного источника входного сигнала, один из них может создавать помехи для других подключений HDMI.

Чтобы убедиться, что это не так, отсоедините все кабели HDMI, подключенные к телевизору. После этого перезагрузите телевизор и подключайте только одно устройство за раз.

Это должно устранять любые ошибки и сбои.

Выключите и снова включите телевизор

Как и все другие электронные устройства, телевизоры также подвержены ошибкам и сбоям, которые мешают их работе.

Простой способ решить эту проблему — выключить и снова включить питание устройства.

Процесс довольно прост. Все, что вам нужно сделать, это выключить телевизор и вынуть шнур питания из розетки.

Теперь подождите не менее двух минут, прежде чем снова подключить устройство. После подключения подождите несколько минут и включите телевизор.

Выполните сброс настроек телевизора к заводским настройкам

Если ни один из способов устранения неполадок, упомянутых в статье, не работает, вам следует выполнить сброс настроек телевизора до заводских.

Это избавит от любых проблем, связанных с программным обеспечением. Процесс сброса настроек телевизора зависит от марки и типа вашего телевизора.

Процесс сброса настроек телевизора Samsung отличается от процесса сброса настроек телевизора Vizio и сброса настроек телевизора Roku.

Однако этот параметр обычно можно найти в настройках устройства в меню.

Заключение

Беспрецедентные проблемы с электроникой могут быть очень неприятными.

Однако каждый раз, когда вы сталкиваетесь с одной из этих проблем, знайте, что вы не одиноки, и есть несколько методов устранения неполадок, которые вы можете попробовать.

В большинстве случаев проблема вызвана программной ошибкой или устаревшей системой.

Для телевизоров можно использовать сторонние приложения, такие как Driver Easy, для поддержания системы в актуальном состоянии.
