В чем разница между кабелем HDMI 4k и 8k? – Vention

Как и у стандартного HDMI с Ethernet, здесь есть отдельный канал HDMI, что делает его отличным выбором для систем с каналами Ethernet-потоков.

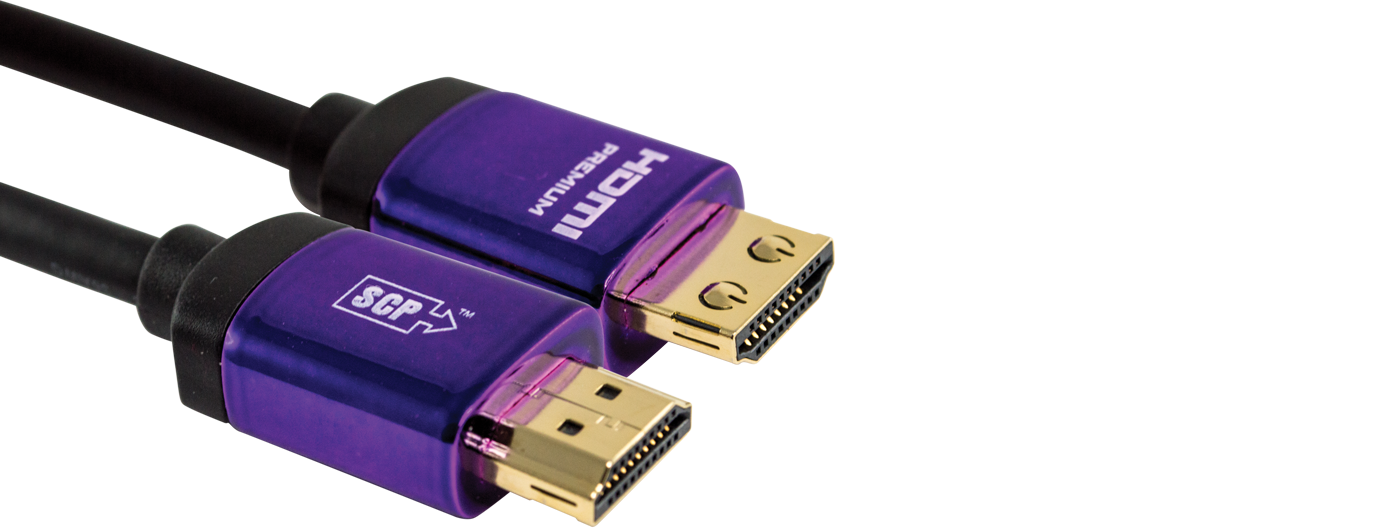

Премиум кабели HDMI высокой скорости

Премиум кабели высокой скорости – лучший выбор для передачи видео с разрешением Ultra HD/4k при 60Hz с расширенным цветовым пространством (4:4:4 выборка хроматических сигналов и BT: 2020) и высокой динамической диапазоном (HDR).

Максимальная пропускная способность премиум кабеля HDMI высокой скорости составляет 18 Гбит/с, что наилучшим образом подходит для HDMI 2.0 a и b. Премиум кабель HDMI высокой скорости – лучший выбор для устройств Ultra HD Blu-ray.

Ультра высокоскоростной кабель HDMI

Ультра высокоскоростной кабель HDMI объединяет все преимущества других кабелей для функциональности.

Ультра высокоскоростной кабель HDMI оптимизирован для поддержки видеоразрешения 8K с HDR и пропускной способностью 48 Гбит/с.

Лучшая часть заключается в том, что он не подвержен электромагнитным помехам и хорошо подходит для HDMI 2.1 кабеля.

Порты и типы разъемов HDMI

Разъем HDMI расположен на задней панели вашего телевизора, ноутбука или ПК и предназначен для того, чтобы HDMI-кабель подходил только одним способом.

Компании-производители кабелей не вносили изменения в HDMI с момента его создания, что обеспечивает обратную совместимость и поддержку обслуживания.

Существует множество типов разъемов HDMI, но большинство HDMI-кабелей относятся к типам разъемов A, C и D.

За исключением разъема типа B, у всех остальных разъемов 19 контактов, разработанных для сохранения их постоянства во всех типах разъемов.

Вот различные типы разъемов HDMI:

• Разъем типа A (стандартный HDMI): это наиболее распространенный тип разъема HDMI, знакомый пользователям аудиовизуальных (AV) устройств.
• Стандартный HDMI можно найти во многих электронных устройствах, включая спутниковые приемники, рекордеры, телевизоры, DVD-плееры и игровые приставки.

• Тип А-коннектор является более прочным и подходящим для использования, когда имеется достаточно места.Он имеет 19 контактов и достаточную пропускную способность для поддержки видео разрешения 4k, телевидения высокой четкости (HDTV), телевидения стандартной четкости (SDTV), ультра-высокой четкости (UHD) и улучшенной четкости (EDTV).Он также совместим с интерфейсом цифрового визуального интерфейса одиночной связи (DVI-D).
  Внешние размеры мужского разъема или штекера типа А составляют 13,9 мм * 4,45 мм, а внутренние размеры женских розеток – 14 мм * 4,55 мм.
• Тип B (Dual–Link): разъем HDMI Dual–Link был настроен на поддержку устройств с высоким разрешением. Однако большинство потребителей не используют его в своих основных продуктах, потому что он имеет более низкую скорость, чем разъем HDMI одиночной ссылки из-за введения HDMI 1.3.

• Тип B разъем (Dual-Link): Dual-Link HDMI был настроен для поддержки устройств с высоким разрешением. Однако большинство потребителей не используют его в своих основных продуктах из-за меньшей скорости по сравнению с Single-Link HDMI разъемом, из-за введения HDMI 1.3.
  Он имеет размер 21,2 мм * 4,45 мм, с 29 контактами и 6 пар дифференциальных линий, по сравнению с другими, которые имеют 19 контактов и 3 пары дифференциальных линий.
• Тип С разъем (Mini HDMI): Как и разъемы HDMI типа A, Mini HDMI использует конфигурацию из 19 контактов для передачи данных. Он был введен в HDMI 1.3 и используется подавляющим большинством для передачи данных.
  Разъемы типа C более изящны, чем стандартные и двухканальные HDMI, размером 10,42 мм * 2,42 мм. Размер разъема типа C делает его более совместимым с портативными устройствами, такими как ноутбуки, планшеты и цифровые зеркальные фотоаппараты (DSLR).
  Однако он по-прежнему эффективен и сохраняет функции стандартных разъемов HDMI, независимо от размера.
• Тип D разъем (Micro HDMI): Micro HDMI разъем имеет тот же размер, что и микро USB-разъем типа B.
  Micro HDMI – это версия 1.4 HDMI, разработанная для поддержки AV в портативных устройствах, с размерами 64 мм * 2,8 мм и конфигурацией из 19 контактов.

• Тип Е коннектор (автомобильный): коннектор HDMI типа Е был специально разработан для использования в автомобильной среде.
  Как и тип D, это коннектор HDMI версии 1.4. У него есть реле-коннектор для связи потребительского AV-оборудования. Кроме того, он спроектирован для выдерживания высоких нагрузок, вибраций и экстремальных температур в автомобильной среде.

Обратите внимание, что порт HDMI может быть выходным или входным. Он является выходным, когда отправляет сигнал с исходного устройства на другое устройство. Он является входным устройством, если принимает

сигнал.

Прекрасным примером устройства с выходом HDMI является Blu-ray плеер. Компьютерный монитор идеально подходит в качестве устройства с входом HDMI.

Золотистые кабели

Вы, возможно, видели золотистые кабели HDMI и задумывались, лучше ли они обычных кабелей HDMI.

Эти кабели считаются лучше, потому что золото – лучший проводник, а их разъемы покрыты золотом и вставляются в источник и мониторы. Также утверждается, что они имеют низкую задержку, необходимую для игр.

Однако эти утверждения остаются неподтвержденными, потому что в их внутренней проводке используется медный провод, как и в обычных HDMI-кабелях. Медный провод в золотистых кабелях передает данные с той же скоростью, что и традиционные HDMI-кабели.

Характеристики HDMI-кабелей

Разные HDMI-кабели имеют различные функции и особенности, которые позволяют им передавать данные от устройства-источника к приемнику без сбоев и потерь сигнала.

Вот основные характеристики многих HDMI-кабелей, которые сегодня представлены на рынке:

• Display Data Channel (DDC): это интерфейс HDMI, который поддерживает набор протоколов, необходимых для цифровой связи.

Он позволяет передавать информацию (расширенные данные о дисплее, EDID) от источника к приемнику для запроса форматов аудио и видео, а также позволяет настраивать яркость и контрастность экрана по своему вкусу.

• Consumer Electronic Control (CEC): это функция, которая позволяет подключить до 15 устройств к одному пульту дистанционного управления. Ваше устройство может поддерживать CEC, но его необходимо включить.
• Chroma subsampling: это форма сжатия видео, которая регулирует цветовые данные в видео, не изменяя его качество. Она минимизирует количество передаваемых данных, позволяя соседним пикселям делиться цветовыми данными.
  Chroma subsampling существует в 3 числах, чтобы представить пиксели с информацией, доступной в каждом ряду, в верхнем и нижнем рядах.
• Transition-Minimized Differential Sampling (TMDS): при передаче цифровых данных от одного устройства к другому могут возникнуть проблемы, такие как потеря сигнала, особенно при передаче данных на большие расстояния.
  TMDS кодирует сигнал, защищая его от помех при передаче от источника к приемнику.
• Deep color и цветовые пространства: Deep color или глубина цвета представляет количество битов, используемых для отображения цвета одного пикселя при определении градации и теней.

С другой стороны, цветовое пространство использует различные цвета (YCbCr и RGB), которые можно представить как изображение, чтобы получить нужную гамму (доступные цвета) и глубину цвета.

• Display Stream Compression (DSC): это метод без потерь для сжатия сигналов и получения высокого разрешения при лучших частотах обновления. Он был введен в HDMI 2.1, чтобы помочь сжимать сигналы для видео с ультравысоким разрешением и избежать потери сигнала и помех.
• HDMI Ethernet Channel (HEC): канал Ethernet HDMI появился с введением HDMI 1.4b. Он предназначен для подключения устройств с каналами Ethernet без использования Ethernet HDMI-кабелей.
• High-Bandwidth Digital Content Protection (HDCP): она хранится в EDID разных устройств, чтобы позволить им проверять учетные данные и создавать общий ключ для декодирования и кодирования передаваемых данных.

Активные или пассивные кабели

HDMI 4K и 8K?

Помимо выбора типа и версии кабеля HDMI, вы должны определиться, хотите ли вы использовать активные или пассивные кабели.

Большинство традиционных кабелей HDMI являются пассивными; однако, они обратимы и не имеют активного усиления сигнала, что означает, что они подвержены потере сигнала время от времени во время передачи.

Активные кабели HDMI, с другой стороны, имеют хорошие источники и выходы, которые позволяют передавать данные без потерь или деградации сигнала.

В то время как пассивные кабели HDMI короче, активные кабели HDMI длиннее. Пассивные кабели HDMI 2.1 простираются только до 10 футов, прежде чем они столкнутся с помехами. В сравнении, активные кабели HDMI могут идти до 75 футов без помех, что делает их лучшим вариантом при передаче данных на большие расстояния. Однако они стоят дороже, чем пассивные кабели HDMI.

Версии HDMI-кабелей для 4K и 8K

С момента запуска HDMI в 2002 году было выпущено множество версий, чтобы держаться наравне с развитием и изменениями в совместимости AV.

Первой версией, которая была запущена, была версия HDMI 1, за которой последовала HDMI версии 2, которая доказала свою эффективность на протяжении многих лет.

HDMI версия 1

Как упоминалось ранее, версия HDMI 1 была первоначально запущена в 2002 году. Однако она была обновлена и пересмотрена несколько раз за эти годы, чтобы улучшить эффективность и скорость HDMI-кабелей.

Вот обновления версии HDMI 1:

• HDMI 1.0: Это была первая версия HDMI кабеля 1 стандарта HDMI. Она была разработана с аудио и видео интерфейсом для передачи аудио и видео через один кабель до 4,95 Гбит/с.

Она предоставляет максимум 8 каналов цифрового аудио с разрешением 1080p при 60 кадрах в секунду. Она также позволяет проигрывание аудио и видео Blu-ray.

• HDMI 1.1: HDMI 1.1 была запущена в 2004 году. Она обеспечила повышение качества DVD-проигрывателей путем улучшения звука DVD.
• HDMI 1.2/1.2a: HDMI 1.2 была запущена в 2005 году. Эти версии добавили функции CEC и DSD, позволяющие передавать SACD контент на несколько устройств.

Они поддерживали цветовое пространство YCbCr и устройства с низким напряжением, что привело к введению стандартного разъема.

• HDMI 1.3/1.3a: Эти версии, выпущенные в 2006 году, поставлялись с увеличенной пропускной способностью 10,2 Гбит/с, что означало, что они имели более высокую скорость, чем предыдущие версии.

Они также улучшили глубину цвета до 10-бит, 12-бит или 16-бит для каждого доступного канала, с поддержкой цветового пространства xvYCC.

Версии HDMI-кабелей для 4K и 8K



HDMI 1.4/1.4a/1.4b: Версия 1.4 была выпущена в 2009 году, 1.4а в 2010 год

Они также используют больше данных, чем 4k для частоты кадров и разрешения.

Еще одно значительное отличие состоит в том, что 8k является версией HDMI 2.1, в то время как 4k – это HDMI 2. 0: HDMI 2.1 передает данные 8k с частотой 60 кадров в секунду (к/с), а контент 4k – с частотой 120 к/с, в то время как 4k HDMI 2.0 может передавать данные 4k только с частотой 60 к/с.

Вы можете использовать разрешение 8k на телевизоре 4k и получить в два раза больше кадров, чем при использовании кабеля 4k. Поэтому 8k – это правильный кабель для всех настроек HDMI 2.1.



Почему выбрать 8k HDMI 2.1 вместо 4k HDMI 2.0?



Хотя 4k HDMI 2.0 является хорошим выбором для вашего AV-оборудования, 8k HDMI 2.1 имеет больше преимуществ. Он превосходит некоторые неэффективности, которые вы можете испытать при использовании кабеля 4k, что означает игры без задержек, игровой процесс в реальном времени и низкую задержку.



Вот еще несколько функций, которые делают его лучшим выбором, чем HDMI 2.0:

• High Dynamic Range (Dynamic HDR): HDMI1 использует динамический диапазон HDR, чтобы обеспечить лучшую картинку в контрасте, яркости, цветах и деталях.
• Он позволяет улучшить поток между кадрами, улучшая каждую структуру за счет автоматических модификаций.
• HDMI1 действительно гарантирует, что контент отображается наилучшим образом для лучших цветовых гамм, деталей, яркости, контраста и глубины.
• Variable Refresh Rate (VRR): 8k HDMI1 обеспечивает детализированную и плавную игру для игр, надеющихся сократить задержку времени, разрыв кадра и мерцание, используя переменную частоту обновления до 130 Гц.



• Variable Refresh Rate (VRR): HDMI 2.1 8k обеспечивает детализированную и плавную игру для игроков, которые надеются уменьшить время задержки, мерцание и разрывы кадров, используя переменную частоту обновления до 130 Гц. VRR ускоряет процесс путем изменения частоты обновления в соответствии с вашими потребностями, что делает его лучшим кабелем для многопользовательских соревнований.

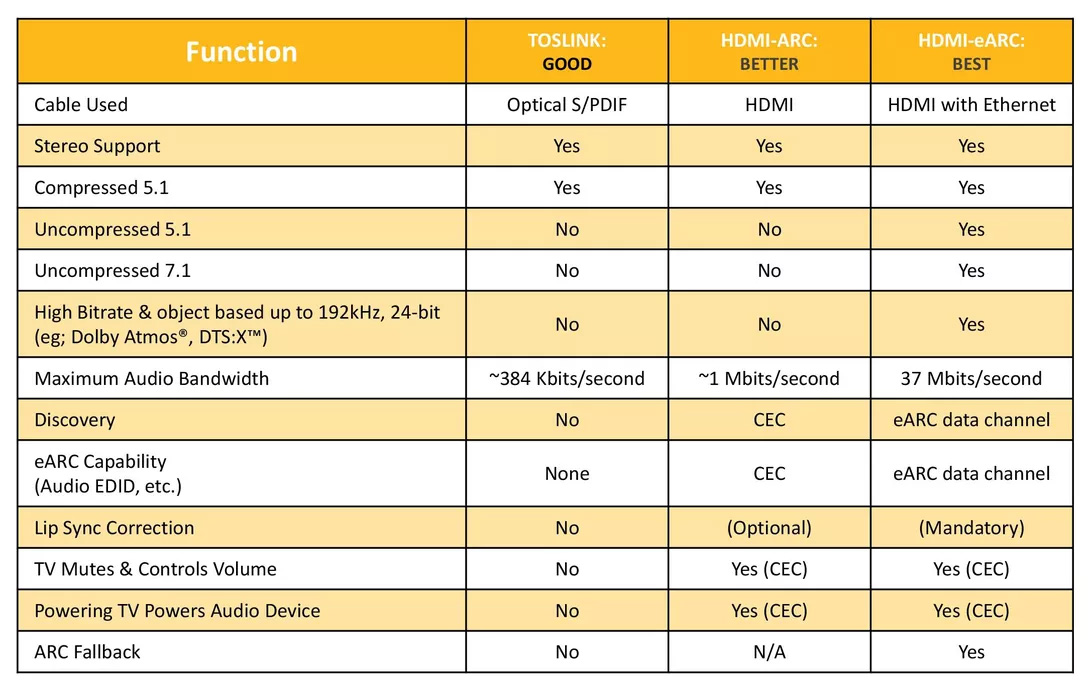

• Enhanced Audio-Return Channel (eARC): eARC является усовершенствованием Audio Return Channel (ARC). Усовершенствованный канал возврата звука HDMI 2.1 обеспечивает превосходную звуковую производительность, поддерживая около 100 каналов и предоставляя прямую связь с аудиосистемой eARC/ARC. Лучшая часть заключается в том, что он поддерживает полноценные многоканальные системы, такие как Dolby Atmos, Digital Theatre Sound (DTS:X), Sonos Beam и Dolby TrueHD, которые ранее не поддерживались ARC.

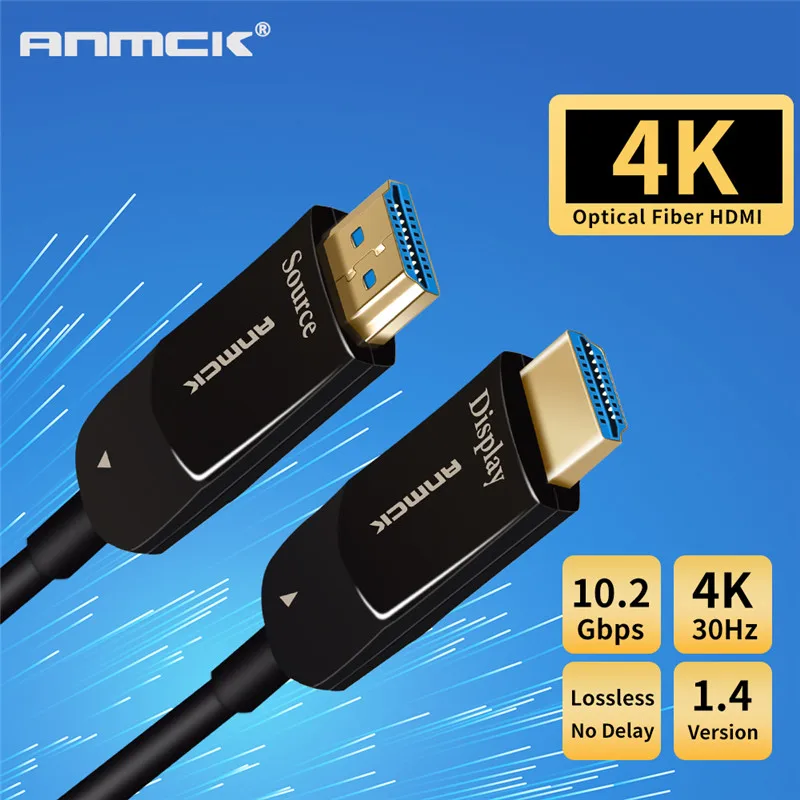

Оптические кабели HDMI для 4k и 8k

Всемирное использование дисплеев высокого разрешения в передаче аудио-видео контента привело к возрастанию требований к более высокой пропускной способности, чем та, которую предлагают традиционные медные кабели HDMI.

Невозможность удовлетворить эти потребности привела к появлению оптических кабелей HDMI. Они передают изображение в разрешении 4k и 8k, преобразуя электронный сигнал в лазерный сигнал высокой скорости от исходного устройства через оптические волокна и обратно в электронный сигнал для отображения на входе.



Несмотря на то, что оптические кабели помогают решить проблемы передачи на длинные расстояния, они могут столкнуться с потерей сигнала или неспособностью воспроизвести высококачественное видео.

Поэтому при использовании оптического кабеля HDMI необходимо убедиться, что они функционируют правильно, следуя нескольким рекомендациям:

• Проверить совместимость с традиционными HDMI-кабелями
• Обеспечить достаточное питание
• Использовать правильное соединение с адаптером
• Обеспечить правильное направление концовок соединений



Заключение:

Сегодня HDMI-кабели предоставляют множество вариантов для передачи видео и аудио высокого качества между различными устройствами для развлечения и коммуникаций. Однако, для того, чтобы выбрать наилучший вариант, полезно понимать различные типы и версии HDMI-кабелей и почему некоторые из них лучше, чем другие.

Высокоскоростной кабель hdmi. Что такое HDMI и зачем он нужен

Мы встречаемся с аббревиатурой HDMI когда нужно подключить монитор, проектор или телевизор к компьютеру. Что такое HDMI ? HDMI это обычный кабель, используемый во многих современных электронных устройствах — от персональных компьютеров и ноутбуков до настольных мониторов, телевизоров, консолей и плееров Blue-Ray. Но зачем нужен HDMI, что он делает, и почему он настолько популярный?

HDMI vs Аналоговые кабели

HDMI (High Definition Multimedia interface) — мультимедийный интерфейс высокого разрешения, который способен передавать на устройство информацию более высокого качества, чем аналоговые сигналы. Информация, передаваемая через HDMI, предоставляет собой несжатые цифровые данные.

Кабель HDMI в основном используется для передачи видео потока. Аналоговые кабели не могут передавать 4K видео, а HDMI поддерживает передачу видео столь высокого качества.

HDMI передает звук

Более того, HDMI отлично справляется с передачей аудио и объемного звука. Благодаря этому, в большинство современных телевизоров и мониторов встроены акустические системы. Нет необходимости подключать отдельный кабель для передачи звука — это возможно в HDMI.

HDMI передает команды

Когда вы включаете Xbox, монитор или ТВ тоже просыпаются. Когда вы увеличиваете громкость в DVD или Blue-Ray, устройство реагирует на изменения. Это называется управляющие данные, инструкции или команды, которые HDMI тоже умеет передавать.

HDMI дешевый

HDMI кабель очень дешевый, что делает его доступным для большинства пользователей. Я лично видел HDMI кабель стоимостью около 5$. Не стоит переплачивать за кабель. Очень редко преимущества более дорогих кабелей заслуживают внимания. Различия между версиями HDMI — единственное, что действительно имеет значение.

В чем разница между HDMI 1.4, 2.0 и 2.1?

Все версии HDMI имеют обратную совместимость. Новые версии просто имеют больше возможностей и способны передавать больше данных. Например, HDMI 1.4 может передавать видео 1080р на частоте 60 Гц и 2160p 4K Ultra HD на 30 Гц. С другой стороны, более новая версия HDMI 2.0 способна передавать 1080p на частотах до 120 Гц, и 2160p 4K при колоссальных 60 Гц.

Очень приятным изменением является поддержка HDR, что значит High Dynamic Range. Эта технология расширяет доступный диапазон цветов и затемняет темные объекты, а также корректирует свет. При этом видимое изображение будет выглядеть более реалистичным.

Совсем недавно был выпущен HDMI 2.1, который предлагает 2160p 4K при 120 Гц и 4320p 8K при 60 Гц. Из-за малого количества 8К дисплеев и устройств для обработки такого разрешения, сейчас HDMI 2.1 не нужен среднему потребителю.

Что такое Mini и Micro HDMI?

Кабели Mini и Micro HDMI — это просто небольшие версии более крупного аналога. На протяжении многих лет мы видели Mini HDMI в планшетах и камерах DSLR. Аналогичным образом Micro HDMI — еще меньший кабель, который также использовался в смартфонах и планшетах для подключения их к дисплеям.

Использование HDMI в ПК

Порт HDMI обычно присутствует в современных компьютерах, видеокартах () и мониторах. Просто вставьте один конец кабеля HDMI в порт на задней панели ПК, а другой конец — в монитор.

Чтобы использовать HDMI на старых ПК, у которых есть только аналоговые порты и DVI, вам придется заменить видеокарту на более современную. Если на мониторе нет поддержки HDMI, вам понадобится конвертер. С помощью специального переходника вы также сможете получить HDMI из VGA порта.

Итог

HDMI — это один из лучших кабелей для передачи видео и звука высокого качества. Он стал широко использоваться в «эру HD». А что будет в будущем — сложно сказать, особенно с выходом более нового USB-C. Теперь вы знаете, что такое HDMI и зачем он нужен.

Планшетные компьютеры получили в последние годы такое широкое распространение, что иногда встречаешь их даже в руках у бабушек, торгующих на рынках. Ну а что? Внуки подарили, удобно по с детьми поговорить да и в повседневной жизни пригодится — программу телепередач посмотреть или новый рецепт пирога поискать. Как правило, обычные пользователи редко осознают все возможности своих устройств, и даже не знают для чего нужно это множество разъёмов со всех сторон электронного помощника. Об одном из них сегодня и поговорим. Итак, что такое HDMI в планшете?

Немного теории

Для начала давайте разберёмся, что есть HDMI в принципе. Аббревиатура расшифровывается как High-Definition Multimedia Interface или, в переводе на русский язык, мультимедийный интерфейс высокого разрешения. Этот стандарт пришёл на смену DVI-разъёмам, как более унифицированный (многие ещё помнят разнообразие видов DVI и долгие хождения по магазинам в поисках подходящего) и технически совершенный. В своё время цифровые стандарты (а и HDMI, и DVI относятся именно к цифровым стандартам передачи данных) пришли на смену аналоговым, принеся существенное улучшение качества мультимедиа-потока. Но и новые технологии не стоят на месте, а продолжают развиваться. Сейчас актуальной на рынке является версия HDMI 2.0, которая позволяет передавать по одному кабелю не только видео в высоком разрешении до 4К, но и многоканальный .

Зачем мне это на планшете?

Перейдём непосредственно к теме нашего разговора — к планшетам с HDMI-входом. Хотя, конечно, правильнее назвать его выходом. Для чего он может пригодиться? Дело в том, что большинство современных планшетов по своим техническим характеристикам способны без проблем воспроизводить если не 4К-видео, то как минимум FullHD, а с обычным HD-Ready и вовсе большинство бюджетных вариантов справятся. Но экран планшета всё же не очень велик и если для сёрфинга в сети и каких-то казуальных вполне подойдёт, то показывать друзьям на нем фото из отпуска или смотреть свежую серию любимого сериала, новый голливудский блокбастер, или просто красивые ролики на YouTube лучше и приятнее на большом экране.

Вот здесь и пригодится разъём HDMI в планшете — соединяете устройство с телевизором с помощью кабеля, выбираете в меню телевизора правильный источник и наслаждаетесь не только великолепной картинкой высокого качества, но и отличным звуком. И всё это по одному кабелю!

Согласитесь, что это намного удобнее, чем сбрасывать что-то на флешку и подключать её к TV, в котором может что-то не заладиться с USB-разъёмом (это нередкое явление) или с кодеками (что бывает ещё чаще). А тут всё управление с привычного устройства, давно отработанными жестами.

Важные мелочи

Пара нюансов, о которых следует знать:

Теперь у вас есть немного больше понимания, зачем на планшете нужен HDMI и что с ним делать. Так что, если вы подарили любимой бабушке планшет с разъёмом HDMI, то позаботьтесь о том, чтоб ей было к чему его подключать. Смотреть кулинарные ток-шоу приятнее на большом экране, а родным людям нужно делать

В последние годы HDMI становится стандартом для передачи аудио- и видео-сигнала высокой четкости на домашний кинотеатр. Уже каждый HD телевизор имеет как минимум два HDMI входа, кроме того другие устройства, такие как цифровые видеомагнитофоны, DVD плееры, Blu-Ray плееры, игровые консоли и компьютеры имеют строенные HDMI выходы для передачи high definition аудио и видео. Возможность передавать звук и видео по одному кабелю позволит уменьшить число проводов в составе домашнего кинотеатра. Однако, некоторую сложность в распространение HDMI вносит путаница со стандартами. Однако не стоит паниковать. Разобраться в HDMI довольно просто. Итак, приступим.

И для начала еще раз выясним что же такое HDMI?

HDMI расшифровывается как High-Definition Multimedia интерфейс — интерфейс мультимедиа в высоком разрешении. HDMI по сути является одним из видов цифрового соединения, которое способно передавать видео высокой четкости и звук высокого качества по одному единственному кабелю. Чтобы переадть аудио и видео с помощью аналогового соединения потребуется три кабеля для видео (компонентное видео) и шесть кабелей для передачи звука. В сумме — девять кабелей, они быстро спутаются между собой и образует трудно развязываемый клубок. Жуткое в общем зрелище 🙂

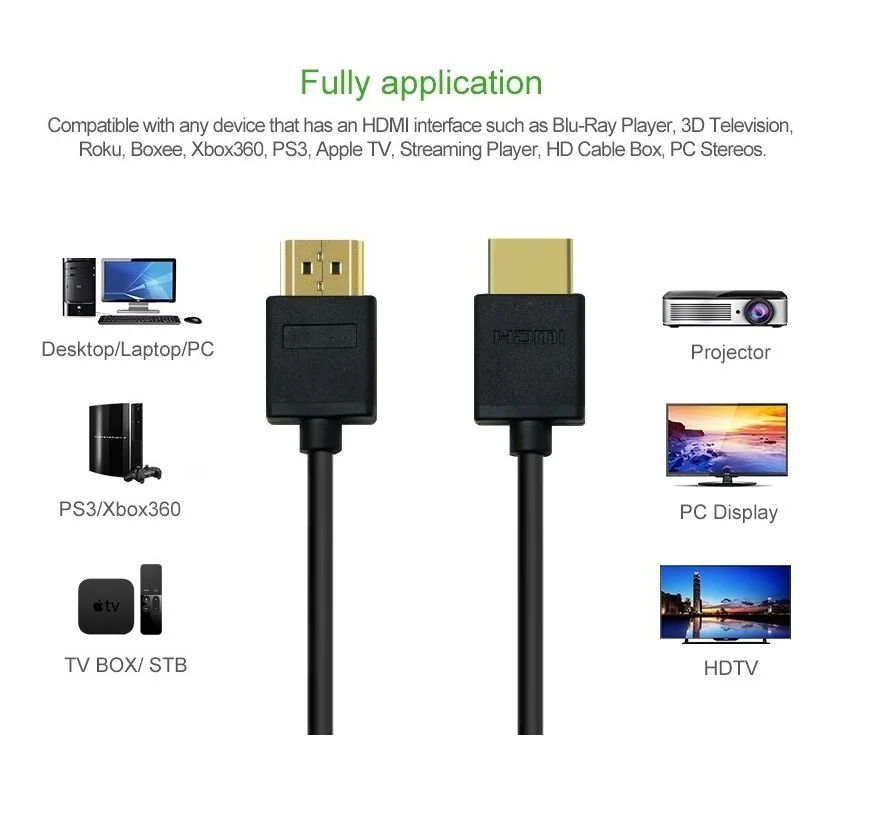

HDMI , как правило, используется для подключения устройств передающих сигнал в HD — такие как HD DVR — к Вашем телевизору HDTV . Соединить их просто — подключаете HDMI-кабель одним концом в разъем на телевизоре, другим — в разъем на HD устройстве, к примеру плеере. Если у Вас есть ресивер, Вы можете подключиться через него. HDMI выход ресивера соедините с телевизором, а hd устройство подключите к HDMI-входу ресивера.

Что же отличает HDMI от других способов передачи аудио видео сигналов?

HDMI передает изображение в наилучшем качестве, чем это сделали бы другие виды кабелей. Он может обрабатывать видео высокого разрешения до 1080p при 60 кадрах в секунду , что является самым высококачественным форматом передачи видео в настоящее время. При помощи интерфейса DVI можно передавать видео аналогичного качества, но таковой разъем редко встречается на современных телевизорахи на hd плеерах . Качество компонентного видео немного ниже, чем HDMI , но большинство людей не замечают разницы. Многие из Вас, думаю, знакомы с качеством видео, передаваемым по интерфейсам S-Video, композитному кабелю. HDMI несомненно обеспечивает огромный шаг вперед по сравнению с ними. Правда, если качество видео крайне плохое, вероятно на S-Video оно смотреться будет куда приятнее, чем на HDMI.

Аудио сигнал HDMI передает также в отменном качестве. Интерфейс поддерживает возможность передать 8 каналов 24-битного звука на 192 кГц — достаточно для того, чтобы наслаждаться Dolby TrueHD и DTS-HD Master Audio . Такое же качество передачи звука можно получить лишь с помощью аналоговых кабелей, коих требуется аж целых 8.

Как и в случае с USB, порт HDMI также имеет своего младшего по размерам брата — mini-HDMI , который всё больше и больше встречается на видеокамерах высокой четкости. Небольшой размер разъема оптимально подходит для переносных устройств.

Все, что вам нужно знать о кабелях HDMI

Стандарт HDMI был разработан для эффективной передачи цифрового HD-видео и цифрового многоканального аудио по одному кабелю. Кабель HDMI был разработан в 2000 году в лаборатории Silicon Image и быстро стал одним из наиболее широко используемых мультимедийных интерфейсов в домашнем и промышленном секторе.

В этой статье вы узнаете:

• Для чего предназначен кабель HDMI;
• Что такое стандарт HDMI;
• Версии кабелей HDMI;
• Типы кабелей HDMI;
• Типы и диаметры жил кабеля HDMI.

Для чего нужен кабель HDMI?

Благодаря интерфейсу HDMI можно передавать несжатый цифровой сигнал и управляющие данные, а также можно подключать совместимых с HDMI устройств . Кабели HDMI теперь используются для подключения планшетов и смартфонов, ПК, телевизоров, фотоаппаратов и видеомагнитофонов, видеокарт, проигрывателей Blu-ray, игровых приставок, спутниковых ресиверов и других устройств, основанных на передаче высококачественных аудио- и видеосигналов.

Какой стандарт HDMI?

За прошедшие годы было разработано множество версий HDMI . На сегодняшний день существует более шести стандартов HDMI — от 1.0 до 2.1, которые делятся на первое и второе поколение. Разработка этого типа кабеля была естественным ответом на изменение возможностей, параметров и функций устройств, используемых для записи, воспроизведения и отображения цифрового контента.

HDMI 1. 0

Первый стандарт HDMI , появившийся на рынке, имел версию 1.0. Он предлагал очень ограниченные (с точки зрения действующих стандартов) параметры передачи, такие как:

• Максимальное разрешение HDMI: 1920×1200p60,
• глубина цвета: 24 бит,
• максимальная частота пикселей: 165 МГц,
• максимальная пропускная способность TMDS: 4,95 Гбит/с.

HDMI 1.0 не поддерживает многие текущие стандарты и функции, включая DVD-Audio, канал Ethernet, разрешение 3D и 4K и совместимость с Dolby TrueHD.

HDMI 1.1

Следующим стандартом HDMI была версия 1.1. Единственное различие между версиями 1.1 и 1.0 заключалось в реализации формата DVD-Audio. Остальные параметры в версии HDMI 1.1 остаются без изменений.

HDMI 1.2 и 1.2a

Эти типы кабелей HDMI не предлагают лучших решений с точки зрения разрешения HD , полосы пропускания сигнала или глубины цвета. Однако была добавлена ​​поддержка Super Audio CD для аудионосителей Sony и Philips.

HDMI 1.3 и 1.3a-c

Появление стандарта HDMI 1.3 значительно улучшило качество передачи цифрового сигнала. Помимо значительного улучшения по параметрам, добавлена ​​поддержка Deep Color, xvYCC, Dolby TrueHD, DTS-HD Master Audio, а также синхронизация AV-Sync для аудио и видео. HDMI 1.3 предлагает следующие параметры:

• максимум Разрешение HDMI : 2560 × 1600p75,
• глубина цвета: 48 бит,
• максимальная частота пикселей: 340 МГц,
• максимальная пропускная способность TMDS: 10,2 Гбит/с. Версии Enhanced HDMI 1.3a-c обеспечивают еще более улучшенную совместимость с новыми мультимедийными устройствами.

HDMI 1.4 и 1.4a-b

HDMI 1.4 и его обновления a-b были последним стандартом первого поколения HDMI. Эти версии HDMI сделали еще один технологический прорыв в передаче данных и поддержке разрешения 4K. Характеристики HDMI 1.4 и 1.4a-b включают:

• максимум Разрешение HDMI : 4096 × 2160p24,
• глубина цвета: 48 бит,
• максимальная частота пикселей: 340 МГц,
• максимальная пропускная способность TMDS: 10,2 Гбит/с.

Кроме того, версия 1.4 включает поддержку канала Ethernet, обратного аудиоканала и поддержку 3D для HDMI. Примером может служить 3-метровый кабель Goobay 31943 HDMI High Speed ​​с Ethernet.

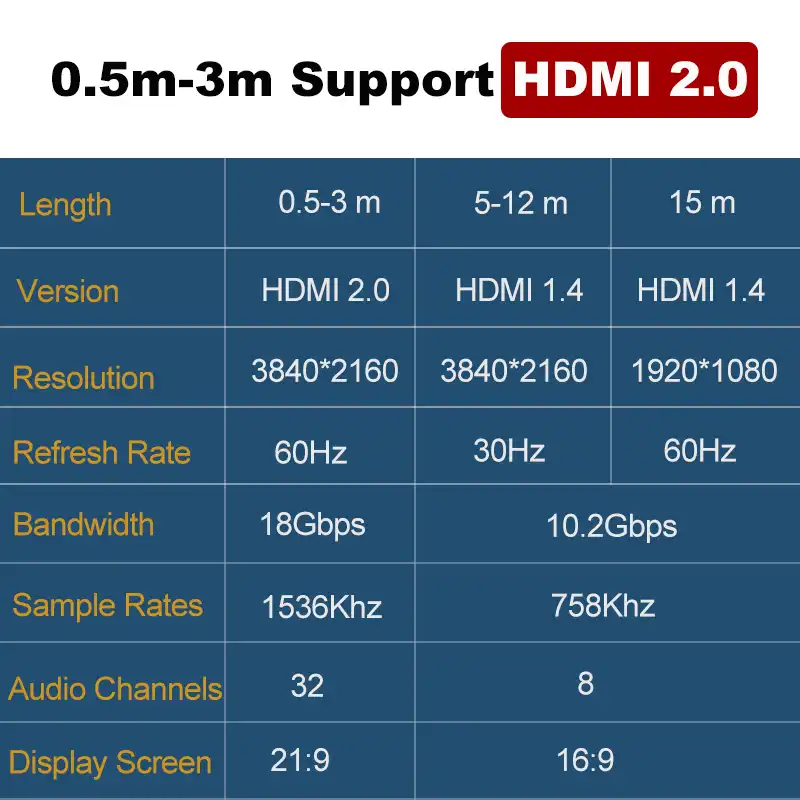

HDMI 2.0

Кабели HDMI второго поколения характеризуются наилучшими параметрами передачи, предназначенными для самых современных устройств и самых требовательных пользователей. HDMI 2.0 обеспечивает такие параметры, как:

• максимум Разрешение HDMI : 4096 × 2160p60,
• глубина цвета: 48 бит,
• максимальная частота пикселей: 600 МГц,
• максимальная пропускная способность TMDS: 18 Гбит/с.

HDMI 2. 0 a-b

HDMI 2.0 a и b в настоящее время являются самыми популярными стандартами HDMI. Они обеспечивают наилучшие параметры передачи, к тому же HDMI 2.0 b поддерживает технологию HLG (Hybrid Log Gamma). Параметры HDMI 2.0 a и b:

• максимум Разрешение HDMI : 4096 × 2160p60,
• глубина цвета: 48 бит,
• максимальная частота пикселей: 600 МГц,
• максимальная пропускная способность TMDS: 18 Гбит/с.

Примером современного кабеля HDMI 2.0 High Speed ​​HDMI с Ethernet является, например. 0,5 метра Goobay 38514

HDMI 2.1

В настоящее время HDMI 2.1 является новейшим стандартом HDMI. Он обеспечивает наилучшие характеристики передачи, а также оснащен улучшенным обратным аудиоканалом, DSC, автоматическим режимом с малой задержкой (ALLM) и динамическим HDR. Параметры HDMI 2.1 следующие:

• максимум Разрешение HDMI : 7680 × 4320p120,
• глубина цвета: 48 бит,
• максимальная частота пикселей: 1200 МГц,
• максимальная пропускная способность TMDS: 48 Гбит/с.

Варианты кабелей HDMI

Существует три типа кабелей HDMI — A, C и D. Основное различие между этими типами кабелей HDMI заключается в их конструкции и размере разъема.

HDMI версия A

HDMI версия A – классический и наиболее часто применяемый дизайн. Он используется в домашних хозяйствах для передачи цифровых сигналов между аудио- и видеоустройствами, такими как игровые приставки, телевизоры, проигрыватели Blu-ray и домашние кинотеатры.

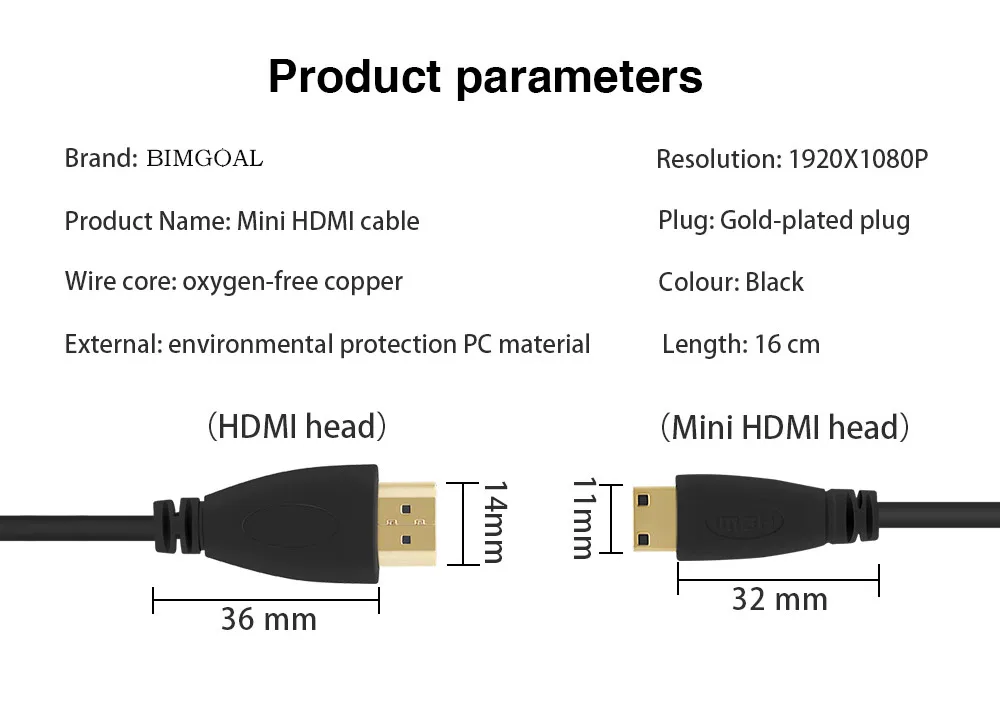

HDMI версия C (mini HDMI)

Mini HDMI обычно используется для подключения портативных устройств, таких как камеры, видеомагнитофоны или смартфоны, к телевизорам, ПК и ноутбукам или медиаплеерам. Кабель PROLINK TCV8350-3.0 HDMI 1.3 типа C стоит рекомендовать для таких приложений.

HDMI версия D (micro HDMI)

Это самый маленький по конструкции разъем HDMI, используемый в основном для передачи сигналов между мобильными устройствами – смартфонами и планшетами.

Типы кабелей HDMI

Помимо версии кабеля и поддерживаемого стандарта HDMI , следует также обратить внимание на его тип. Существует четыре типа кабелей HDMI :

• Стандартный HDMI;

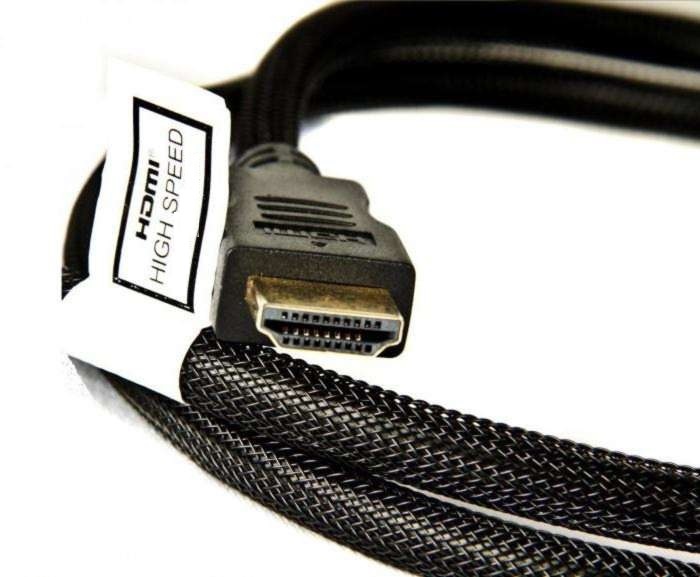

• Высокоскоростной HDMI;
• Стандарт HDMI с Ethernet;
• Высокоскоростной HDMI с Ethernet.

Независимо от того, какую версию HDMI вы выберете, она обеспечивает обратную совместимость и позволяет передавать цифровые сигналы между подключенными устройствами. Однако, если вы сделаете правильный выбор из типа кабеля HDMI , вы можете настроить его функциональность в соответствии с вашими индивидуальными потребностями.

Если, например, кабель HDMI предназначен для дополнительной передачи пакетов данных в стандарте Ethernet, необходимо выбрать стандартный кабель HDMI с Ethernet или высокоскоростной кабель HDMI с Ethernet. Если вы работаете с устройствами, поддерживающими HDMI с разрешением 1080 пикселей или более, необходимо обеспечить достаточную пропускную способность. В таком случае рекомендуется использовать кабель High Speed ​​HDMI.

Типы и диаметры жил кабелей HDMI

Типы HDMI также можно разделить на категории на основе типа и диаметра сигнальных жил. Качество передаваемого сигнала зависит от материала и толщины сердечника. Выделяем следующие ядра: CCA, CSS и OFC.

Сердечники CCA

Сердечники CCA изготовлены из алюминия и меди. Из-за примеси алюминия этот тип HDMI-кабелей определенно дешевле других кабелей. К сожалению, при этом он обеспечивает гораздо худшую проводимость, более хрупок и подвержен повреждениям, а также труднее упаковывается. Недостаточное медное покрытие может вызвать быстрое окисление жил и, как следствие, сократить срок службы и долговечность кабеля. Использование кабеля CCA значительно сокращает длину кабеля HDMI.

Сердечники CSS

Сердечники этого типа изготавливаются из меди и стали. Кабели HDMI с жилами CCS рекомендуются для передачи данных на короткие расстояния. Примесь стали повышает механическую прочность троса, но и увеличивает его вес.

Жилы из бескислородной меди

Это наиболее распространенные жилы кабеля HDMI. Они изготовлены из бескислородной меди чистотой 99,99%, что гарантирует отличную проводимость.

Версии HDMI также можно классифицировать по диаметру сердцевины. Стандарт American Wire Gauge (AWG) определяет шесть диаметров. Чем больше число AWG, тем меньше диаметр кабеля HDMI. В соответствии с этим стандартом доступны следующие диаметры жил:

• 22 AWG – ø 0,644 мм,
• 24 AWG – ø 0,511 мм,
• 26 AWG – ø 0,405 мм,
• 28 AWG – ø 0,321 мм,
• 30 AWG – ø 0,255 мм,
• 32 AWG – ø 0,202 мм.

Чем меньше AWG, тем лучше, быстрее и устойчивее к помехам передача. Однако имейте в виду, что более толстые кабели HDMI также стоят дороже. Поэтому желательно подогнать диаметр жилы под планируемую длину кабеля HDMI. Есть некоторые рекомендации, которым можно следовать в этом отношении.

Для кабелей длиной более 20 м рекомендуется использовать жилы 24 AWG. Для кабелей длиной 10-15 м хорошим решением будут жилы 24 AWG или 26 AWG, а для кабелей длиной 3-10 м лучше всего выбирать жилы 28 AWG и 26 AWG. Для самых коротких кабелей (длиной до 3 м) разумным выбором являются диаметры 30 AWG и 28 AWG.

Поделитесь этой статьей

Все, что вам нужно знать о типах кабелей HDMI

Где найти кабельные соединения HDMI

К устройствам, которые могут иметь соединения HDMI, относятся:

• Телевизоры, видеопроекторы и мониторы ПК.
• Проигрыватели DVD, Blu-ray и Ultra HD.
• Кабельные/спутниковые приставки и видеорегистраторы.
• Ресиверы для домашнего кинотеатра.
• Медиа-стримеры.
• Игровые приставки.
• ПК и ноутбуков.
• Выберите цифровые фотоаппараты, видеокамеры и смартфоны.



Типы кабелей HDMI

Кабели HDMI обеспечивают различные возможности в зависимости от скорости передачи сигнала (полосы пропускания) и версии HDMI, с которой связаны кабели.

Полную информацию о функциях каждой версии HDMI см. в нашей сопутствующей статье Что такое HDMI? – Объяснение версий с 1.0 по 2.1.

Типы кабелей HDMI:

• Стандартный кабель HDMI: Эти кабели предназначены для широковещательного HDTV, кабельного и спутникового телевидения (до 720p и 1080i) с пропускной способностью до 5 Гбит/с. . Он оптимизирован для версий HDMI от 1.0 до 1.2a.
• Стандартный автомобильный кабель HDMI: Этот тип кабеля имеет те же возможности, что и стандартный кабель HDMI, но используется для подключения портативных или автомобильных DVD-плееров и других устройств к автомобильным видеодисплеям. Предусмотрено дополнительное экранирование для подавления помех от других электрических систем и проводки автомобиля.
• Высокоскоростной кабель HDMI: Этот тип кабеля предназначен для видеоразрешения 1080p и 4K (30 Гц), а также поддерживает 3D и Deep Color. Поддерживается скорость передачи данных до 10 Гбит/с. Он оптимизирован для версий HDMI с 1.3 по 1.4a.
• Высокоскоростной автомобильный кабель HDMI: Этот тип поддерживает те же функции, что и высокоскоростной кабель HDMI, но оптимизирован для автомобильной среды.
• Высокоскоростной кабель HDMI премиум-класса: Этот тип кабеля предназначен для надежной передачи видео с разрешением 4K/UltraHD, включая 4K/60 Гц, HDR и расширенный цветовой диапазон. Поддержка пропускной способности кабеля составляет 18 Гбит/с и оптимизирована для версий HDMI 2.0/a/b.
• Сверхскоростной кабель HDMI: Этот тип кабеля включает в себя все возможности других кабелей с дополнительной поддержкой видео 8K с HDR и даже разрешением 10k. Он поддерживает пропускную способность до 48 Гбит/с (скорость передачи) и менее чувствителен к EMI (электромагнитным помехам), создаваемым некоторыми беспроводными устройствами. Этот тип кабеля оптимизирован для HDMI версии 2.1.

• Кабели HDMI со встроенным Ethernet: Существуют также кабели Standard, High-Speed, Premium High-Speed ​​и Ultra High-Speed ​​HDMI, которые могут поддерживать дополнительный канал HDMI Ethernet (HEC). Эти кабели предназначены для того, чтобы несколько устройств, подключенных через HDMI, могли совместно использовать одно традиционное соединение Ethernet с широкополосным маршрутизатором на скорости до 100 Мбит/с. Однако эта функция обычно не реализуется на устройствах.

Типы разъемов HDMI

В дополнение к кабелям существует четыре типа концевых разъемов HDMI, в зависимости от применения.

• Обычный размер (тип A): Кабель HDMI с разъемом обычного размера обычно используется для подключения устройств-источников, таких как проигрыватели DVD/Blu-ray/Ultra HD, компьютеры, медиастримеры, кабельные/спутниковые приставки, и игровых приставок к телевизорам, видеопроекторам и ресиверам для домашнего кинотеатра.

• Мини-размер (тип C): Кабели HDMI с мини-разъемами используются в цифровых зеркальных камерах и планшетах стандартного размера. Конец, который подключается к камере или планшету, представляет собой разъем мини-HDMI. Другой конец кабеля представляет собой разъем стандартного размера, который подключается к телевизору, монитору ПК или видеопроектору.

• Размер Micro (тип D): Micro HDMI используется на небольших портативных устройствах, таких как цифровые камеры, смартфоны и планшеты меньшего размера. Кабель micro HDMI имеет микроразъем на одном конце и разъем HDMI стандартного размера на другом.

• Автомобильный (тип E): Имеется специальный разъем для автомобильных кабелей HDMI.

Комбинирование HDMI с отдельными соединениями, отличными от HDMI

HDMI также можно использовать в сочетании с другими типами соединений. Например, есть разъемы и кабели HDMI/DVI, HDMI/Display Port, HDMI/USB-C и HDMI/MHL, если вам потребуются эти опции.

Дополнительные характеристики кабеля HDMI, которые следует учитывать

Кабели HDMI также могут иметь дополнительные функции, предназначенные для улучшения передачи сигнала между устройствами.

• Пассивный кабель HDMI : Большинство кабелей HDMI являются пассивными. Это означает, что один конец подключается к источнику, а другой — к ресиверу домашнего кинотеатра или видеодисплею, и сигнал передается. Кабель также является двунаправленным, что означает, что вы можете подключить любой конец к входному или выходному разъему HDMI. Пассивные кабели HDMI должны обеспечивать стабильный сигнал на расстоянии до 15 футов.
• Активный (усиленный) кабель HDMI: Для более длинных кабелей HDMI может потребоваться дополнительное усиление для стабильной передачи сигнала. Активные кабели HDMI содержат схему усиления внутри одной из соединительных головок. В большинстве случаев питание обеспечивается внутри. Однако вы можете найти активный кабель, который подключает внешний источник питания через небольшой кабель, который подключается от одного из концов разъема HDMI к источнику питания USB или адаптеру переменного тока.
• Оптический кабель HDMI: Аналогично цифровым оптическим аудиосоединениям, оптические кабели HDMI передают сигналы по оптоволоконному кабелю, в данном случае как видео, так и аудио. Оптические кабели HDMI имеют те же типы разъемов, что и другие кабели HDMI. Оптический кабель HDMI можно сделать очень тонким. Он может передавать стабильные сигналы на большее расстояние, чем другие кабели HDMI, без необходимости внешнего источника питания.

Активный и оптический кабели HDMI являются направленными. Это означает, что один конец помечен как источник или 1, а другой конец помечен как TV или 2. Для работы кабель должен быть подключен в правильном направлении.

Существуют и другие способы передачи сигнала HDMI на большие расстояния с использованием как проводных, так и беспроводных решений.

Советы по покупке кабеля HDMI

При покупке кабеля HDMI помните о следующих советах:

• Приобретайте кабели с разъемом, подходящим для ваших устройств.
• Купите кабель нужной длины. Не покупайте слишком длинный кабель и убедитесь, что его длина не настолько мала, что вы не сможете перемещать компоненты достаточно, чтобы обеспечить легкий доступ к соединению.
• Не платите больше, чем нужно. Не платите 100 долларов или больше за 6-футовый кабель HDMI. Цена не всегда отражает качество кабеля HDMI. Кроме того, не покупайте кабели низкого качества. Если на упаковке есть официальный логотип сертификации, кабель будет работать с учетом других перечисленных спецификаций. Есть кабели HDMI хорошего качества по цене от 10 долларов за 6 футов. Если вы покупаете в Интернете, зайдите на авторитетный сайт, такой как Amazon, Accell, Monoprice или CablestoGo.

Кабели Premium High и Ultra Hi-Speed ​​будут стоить дороже.

• Купите кабели HDMI, поддерживающие возможности ваших устройств. Например, если у вас есть телевизор/видеопроектор с разрешением 4K, ресивер для домашнего кинотеатра и проигрыватель Ultra HD Blu-ray или потоковый проигрыватель или вы обновились до него, убедитесь, что кабели HDMI, используемые между этими устройствами, являются высокоскоростными кабелями класса Premium.
