Ультразвуковая стиральная машина: принцип работы, особенности использования

Говоря «стиральная машина», мы редко подразумеваем небольшое ультразвуковое устройство. Принципы работы такой машинки совершенно отличается от уже ставшей привычной техники. Многие покупатели, впервые столкнувшиеся с такой машинкой, отказываются верить, что она способна эффективно выполнять функции стирки.

Содержание

• 1 Принцип работы
• 2 Особенности использования
• 3 Положительные и отрицательные стороны устройства
• 4 Актуальность применения

Принцип работы

Эти устройства практичны, и, благодаря довольно настойчивой рекламной компании, приобрели широкую популярность среди людей. Современный рынок предоставляет множество самых разнообразных моделей, и выбрать подходящую не составит труда.

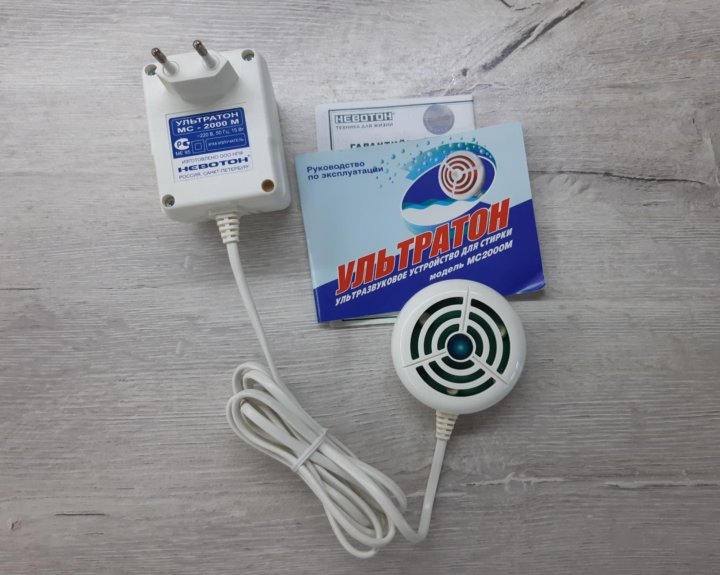

Состоит этот прибор из блока питания, довольно длинного провода и эргономичного пластмассового корпуса, не превышающий по размеру детскую ладошку. Никаких лишних деталей, громоздких элементов, баков и даже барабана, как у привычного всем бытового прибора, у нее нет. Внутри защитного корпуса располагается маленькая печатная плата. Основная ее функция состоит в генерировании ультразвукового сигнала, частотой не выше 22-30 килогерц, который и выступает в роли разрушителя загрязнений.

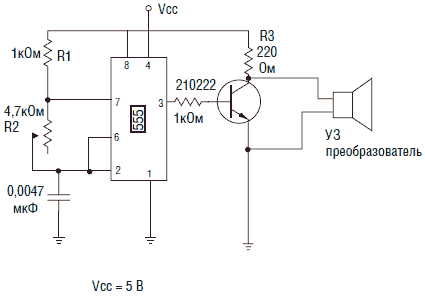

Некоторых волнует вопрос, собирается ли ультразвуковая стиральная машина своими руками? Да, это возможно. От вас могут потребоваться определенные усилия и специальные технически знания, но собрать такой прибор самостоятельно не проблема. Однако гораздо проще и безопаснее купить сертифицированное устройство в магазине.

Особенности использования

Использование ультразвуковой машинки не вызовет затруднений, для этого:

• положите грязные вещи в тазик с горячей водой;
• поместите в этот же таз корпус устройства;
• подключите прибор к электрической сети, и в течении одного часа белье будет выстирано.

Производители утверждают, что машинка прекрасно справляется с пятнами даже без применения порошка. Верить данному утверждению или нет, решать только вам. Специалисты все же рекомендуют добавлять чистящие средства для большей эффективности.

Перед первым применением данного устройства будет полезно ознакомится с некоторыми нюансами.

1. Прибор намного эффективнее справляется со стиркой, если емкость с водой, в которую его поместили, дополнительно накрыть крышкой.
2. Металлический тазик сделает стирку более эффективной, нежели пластмассовый.
3. Температура воды должна быть не ниже пятидесяти градусов, иначе сеанс стирки придется повторить заново.
4. Чем меньшее количество белья вы загрузите в тазик, тем эффективнее будут удалены пятна и загрязнители.
5. Эффективность стирки можно повысить добавлением чистящих средств.

Вопреки заявлениям разработчиков, одного часа для удаления грязи будет недостаточно. Подержите устройство в воде как минимум девяносто минут, тогда эффект будет значительно выше.

Положительные и отрицательные стороны устройства

Как и прочие бытовые приборы, данный вид стиральной машины имеет свои плюсы и минусы. К положительным сторонам относятся:

1. Эргономичный корпус. Наверное, самое большое преимущество перед классическими стиральными машинами. Даже самые ультрокомпактные модели, не смогут тягаться с устройством, которое легко помещается в карман.
2. Низкая стоимость. Подобное устройство можно легко приобрести в любом магазине бытовой техники. Стоимость его обычно не превышает двадцати пяти долларов. За эти же деньги вы не сможете приобрести даже отдельные детали к стиральной машине.
3. Экономичность. Электричества, которое потребляет среднестатистическая стиральная машина, хватит, чтобы триста раз постирать вещи с ультразвуковым прибором.
4. Надежная конструкция. Внутреннее устройства прибора не имеет сложных электронных систем, поэтому сломать его довольно трудно. Критические повреждения корпуса или блока питания способны нарушить работу. При аккуратном обращении ультразвуковая стиральная машинка может прослужить несколько десятков лет.

Перечислив достоинства нельзя обойти вниманием и недостатки этого «чуда» высоких технологий:

1. Низкое качество стирки.
2. Отсутствие таких функций как отжим и полоскание. Если на тему качества стирки можно еще поспорить, то необходимость вручную отжимать и полоскать вещи может оказаться серьезным минусом для многих.
3. Необходимость менять положение белья в тазу. Для повышения качества стирки необходимо периодически переворачивать вещи и менять их положение. Это снова приводит нас к мысли о том, что необходимость ручного труда перекрывает многие положительные моменты ультразвукового устройства.

Актуальность применения

Конечно же, заменить стиральную машину автомат таким прибором не получится. Как не крути, но все ее достоинства легко перекрываются обширными функциями привычного всем бытового прибора. Однако ультразвуковая стиральная машинка может стать идеальным вариантом для сельской местности, где невозможно установить обычную машину-автомат. В домах, где есть трудности с подачей воды, или вовсе отсутствует нормальная система водоснабжения, ультразвуковой прибор может стать отличным решением проблемы со стиркой.

Ультразвуковой прибор не является панацеей или серьезным шагом вперед. Однако это устройство вполне может заменить стиральную машину для сельской местности. Если ваш летний домик не может похвастаться водоснабжением, а вопрос стирки периодически возникает, выберите свой прибор и поэкспериментируйте.

Ультразвуковая стиральная машинка

Внедрение передовых энергосберегающих технологий выдвинуло на передовые рубежи прогресса новое устройство бытового назначения — ультразвуковое стирающее устройство. Стирка ультразвуком происходит за счет периодического формирования в объеме жидкости волн сжатия-разрежения, возникающих в практически несжимаемой среде — воде. Белье, помещенное в такую жидкость, подвергается интенсивному гидроакустическому воздействию. Гидроакустические волны инициируют появление микроскопических пузырьков газа, которые способствуют отделению микрочастиц грязи из объема стираемого белья. При образовании и последующем схлопывании (разрушении) пузырьков газа образуется озон, стерилизующий белье. В ряде случаев, при большой энергии ультразвуковых колебаний, может наблюдаться сонолюминесценция — свечение жидкости, особенно заметное в затемненном помещении.

Преимуществом стирки с использованием ультразвуковых колебаний является то, что белье не деформируется, не истирается и не рвется. Можно стирать даже шерстяные изделия и тонкое белье. Помимо стирки и дезинфекции белья, можно обрабатывать овощи и фрукты, предназначенные для консервации, обеззараживать воду.

Появившиеся на рынке ультразвуковые стирающие устройства (УЗСУ) типа «Бионика» [1] представляют собой компактный электрический прибор массой 200 г. «Бионика» состоит из сетевого адаптера — источника питания и собственно УЗСУ. Само устройство в целях сохранения «ноу-хау» залито компаундом, и описание его принципиальной схемы и значимых для воспроизведения характеристик не приводится. Однако, имея полученные путем замеров и анализа режимов устройства вторичные характеристики, можно представить одну из возможных схем УЗСУ в следующем виде (рис.1).

УЗСУ состоит из источника питания (микросхема DA1), двух взаимосвязанных генераторов, работающих на частотах 10 кГц и 1 МГц (микросхема DD1), выходного каскада на транзисторе VT1 и активатора-излучателя, подключаемого к точкам С и D устройства. Источник питания в прототипе выполнен нерегулируемым, рассчитанным на максимальную мощность, потребляемую от сети — 3 Вт, что достаточно для стирки белья в объеме жидкости 10…25 литров. Более целесообразным представляется обеспечить УЗСУ плавной регулировкой выходной мощности. На рис.1 в разрыв между точками А и В включен регулируемый источник стабилизированного постоянного тока (25. ..1000 мА). На рис.2 показана схема регулируемого источника питания (5…13 В). Генератор пакетов импульсов выполнен по традиционной схеме на микросхеме DD1 и особенностей не имеет. Номиналы RC-элементов высокочастотной части генератора могут быть откорректированы при настройке частоты в резонанс с частотой ультразвукового излучателя-активатора. Микросхема DA1 и транзистор VT1 должны быть установлены на теплоотводящих пластинах.

Наиболее проблематичным в практической реализации УЗСУ является выбор ультразвукового излучателя-активатора и обеспечение его гидроизоляции при одновременном достижении максимальной отдачи энергии ультразвуковых колебаний в окружающую среду (жидкость). Обычно в качестве ультразвукового излучателя используют пьезокерамику — титанат бария, стронция, излучатели на ферритовых или пермаллоевых сердечниках, пьезокварцевые пластины (рис.3) [2-4], что открывает широкое поле для эксперимента. Одним из интересных вариантов получения ультразвуковых колебаний является просто пропускание импульсов электрического тока через воду с использованием системы близко расположенных электродов, подключенных к точкам А и В устройства. Периодическое прохождение импульсов тока между электродами вызовет акустическую электростимулированную модуляцию раствора. В качестве электродов можно рекомендовать алюминий или графит. При стирке должна быть обеспечена надежная развязка от питающей сети. Емкость для стирки (ведро, таз) должны быть удалены от заземленных предметов и установлены на сухом полу. Акустические колебания в стирающем растворе можно возбуждать и в диапазоне звуковых частот. Эксперименты показали, что стирка в таких условиях происходит с приемлемым по сравнению с прототипом результатом.

Особенности стирки с применением УЗСУ — в стирающий раствор засыпают столько же стирающего порошка, как и при ручной стирке, температура воды должна быть порядка 65°С. Белье должно свободно плавать в растворе, изредка его следует помешивать деревянным щипцами. Сильно загрязненные участки белья рекомендуется дополнительно намылить. Процесс стирки длится 30…40 минут или более (в зависимости от КПД ультразвукового активатора). Полоскать белье можно также с использованием УЗСУ. Следует отметить, что опыт оптимального использования УЗСУ появляется после нескольких стирок.

Ультразвуковая мойка. Ультразвуковая ванна. Ультразвуковая очистка воды

UltraTecno производит более двадцати различных моделей систем ультразвуковой очистки . Все они используют высокочастотные ультразвуковые волны, проходящие через жидкость, в которую погружаются детали, подлежащие очистке, и вызывающие выделение любого типа накипи, даже в самых сложных компонентах. Для каждой детали, в зависимости от ее размера, количества и типа загрязнения, может потребоваться отдельная ультразвуковая ванна модель, которая соответствует ожиданиям клиента. Нашим ультразвуковым моющим машинам требуется определенное время, чтобы правильно выполнить процесс и оставить детали как новые. Контроль или вмешательство оператора необходимы только для выбора программы и активации платформы лифта после завершения процесса очистки.



В частности, ультразвуковая мойка создает эффект кавитации, который высвобождает грязь. Вибрация воды и моющего средства внутри резервуара создает миллионы пузырьков воздуха, которые сжимаются. Их последующий взрыв генерирует большое количество энергии и тепла, которые сталкиваются с жиром, грязью и пылью, прилипшими к поверхности, и удаляют их, не повреждая детали каким-либо образом.



По сути, это как высокоинтенсивная микрощетка, сознательно очищающая каждый крохотный скрытый уголок детали, чтобы оставить ее сверкающей чистотой. Поскольку пузырьки имеют меньший размер 1 мкм, они могут проникнуть даже в самое маленькое отверстие. По этой причине ультразвуковой очиститель воды является лучшей системой для сложных компонентов из любого материала: плавки, стали, алюминия, меди, бронзы, титана, бронзы, некоторых пластиков и т. д.

Для каждого компонента требуется отдельная программа очистки в зависимости от его размера, степени загрязнения, а также состава. Тем не менее, некоторые параметры (температура, частота и химические добавки) важны при выборе программы:



Во-первых, в ультразвуковой очистке воды существенным фактором является температура , так как в жидкой среде температура повышается (80 –90ºC) способствуют образованию пузырьков или, другими словами, кавитации, достигая более значительных результатов.

Частота вибрации определяет размер пузырьков, образующихся при кавитации. Большая часть налипшей грязи требует низких частот, что означает большую мощность шероховатости. Напротив, высокие частоты используются для очистки очень деликатных компонентов, в основном ювелирных изделий или оптических деталей.



Наконец, для каждого компонента требуются особые химические добавки в зависимости от его состава и степени загрязнения, а также от температуры использования или требуемого времени. Это потому что ультразвук усиливает очищающее действие чистящих средств, что, с другой стороны, снижает их использование .



Если вам нужна дополнительная информация о доступных параметрах и о том, как их комбинировать для повышения производительности, обращайтесь к нам. Наши технические представители предоставят вам консультационные услуги в индивидуальной манере. Обзор портативной ультразвуковой мойки Sonic Soak

Автор Джонатан Чан

Обновлено 14 июня 2019 г.

Рекомендации независимо выбираются редакторами Reviewed. Покупки, сделанные по приведенным ниже ссылкам, могут принести нам и нашим партнерам-издателям комиссию.

Чтобы тщательно очистить что угодно, от вашей любимой футболки до автомобиля, стирка требует скребков, распыления и перемешивания — обычно довольно тщательно. Но когда дело доходит до стирки деликатных вещей, это может быть немного жестоко. Введите:

Sonic Soak . Эта стиральная машина использует звуковые волны для удаления грязи с тканей, стеклянной посуды и ювелирных изделий, и это не так уж неправдоподобно, как кажется. Звуковая очистка используется в различных отраслях промышленности, таких как чистка ювелирных изделий и стирка деликатных продуктов. Мы даже протестировали несколько моделей сами.

Sonic Soak первоначально дебютировал в 2017 году как кампания Indiegogo, которая собрала более 2 миллионов долларов. Эта концепция напоминает нам о Dolfi Ultrasonic Cleaner, предшественнике, который также собрал кучу денег, почти в четыре раза превышающих цель. Ажиотаж вызвал у нас желание проверить Sonic Soak и протестировать его в наших лабораториях.

Доказательство концепции

Авторы и права: Отзыв / Джонатан Чан

Проверка концепции показала, что Sonic Soak достаточно мощный, чтобы превратить алюминиевую фольгу в алюминиевый порошок.

Нам нужно было проверить концепцию, прежде чем мы начнем реальные испытания. Производитель предложил завернуть ультразвуковую палочку в алюминиевую фольгу, погрузить в воду и включить. Фольгу сняли через 15 минут — то, что от нее осталось. Большая часть фольги превратилась в мелкую пыль.

Это означало, что Sonic Soak преодолела первое препятствие. Он может явно посылать мощные ультразвуковые волны.

Стирка белья

Авторы и права: Отзыв / Джонатан Чан

Чтобы проверить, насколько хорошо Sonic Soak отстирывает белье, мы использовали 50 мл моющего средства и пять литров воды.

Прачечная — самый тяжелый подъемник для стиральной машины этого типа. Мы поместили те же полоски пятен, которые мы использовали при тестировании полноразмерной стиральной машины, в корзину с 5 литрами воды, 50 миллилитрами Tide и Sonic Soak. Включив устройство, мы позволяем ему работать две минуты по умолчанию.

Похожие материалы

Результат был настолько тусклым, что мы решили увеличить время до 10 минут. С 10-минутным временем Sonic Soak работал лучше. Результаты показывают, что Sonic Soak лучше всего подходит для удаления пятен, которые появились недавно и состоят из более крупных частиц — подумайте о томатном соусе, а не о чернилах. Для стирки мы считаем, что Sonic Soak является подходящим решением в качестве портативной стиральной машины. Тем не менее, лучшее использование, которое мы можем придумать, — это предварительная обработка деликатных предметов.

Авторы и права: Отзыв / Джонатан Чан

Sonic Soak не очень хорошо справился с въевшимися пятнами.

Стекло и керамика

Переходя от стирки, мы проверили, как Sonic Soak справляется со стеклянной и керамической посудой. Основываясь на нашем предыдущем опыте ультразвуковой очистки, мы ожидали, что это будет шанс для устройства проявить себя.

Авторы и права: Отзыв / Джонатан Чан

Sonic Soak работал лучше, когда мы переключились на твердые объекты.

Мы погрузили в воду винный бокал с несколькими унциями клюквенного сока и кружку со вчерашним кофе. После стандартного двухминутного прогона бокал оказался совершенно чистым. На кружке все еще были пятна, но ничего, что можно было бы удалить одним движением бумажного полотенца.
