Что такое USB Type-C. И в чём его отличие от стандартов… | by Эд Револьвер

И в чём его отличие от стандартов Type-A и Type-B

Прежде чем рассказывать о достоинствах USB Type-C, нужно понять разницу между версиями USB Type-A и Type-B. Как правило, версии (А, В, С) различаются по скорости и функциональности кабеля USB, а тип порта USB Type (1.1, 2.0, 3.0) имеет отношение к форме и межкомпонентным соединениям портов и разъёмов.

USB Type-A

Самый распространённый и узнаваемый тип портов из всех существующих. Большинство устройств (мышки, клавиатуры, флэшки, камеры) оснащены именно USB Type-A, который создали ещё в 90-х годах. Главное преимущество этого порта в надёжности. Он может выдержать большое количество подключений и не сломаться при этом. В нём предусмотрена защита от неправильного подключения, поэтому его не получится воткнуть обратной стороной. Впрочем, для портативных устройств крупный USB Type-A не подходит, в результате были созданы модификации меньших размеров. П

Различные версии USB, в том числе USB 1.1, USB 2.0, USB 3.0 имеют один и тот же USB Type-A дизайн. Это означает, что устройство USB 3.0 можно подключить в порт USB 2.0 и наоборот.

Также отметим, что существуют более мелкие штекеры и разъёмы Type-А, в том числе Mini Type-A и Micro Type-A. Но устройств, которые поддерживают такой стандарт, очень мало.

USB Type-B

Как правило, разъём типа B — это другой конец стандартного кабеля USB, который подключается к гаджету (например, принтеру, смартфону или внешнему жёсткому диску).

Так как устройства отличаются по форме и размеру, разъём типа B и его соответствующий порт также бывают различных конструкций. До сих пор существовало пять популярных конструкций USB Type-B.

Оригинальный стандарт (Type-В): Эту конструкцию впервые использовали в модели USB 1.1, а после — в USB 2.0. В основном применяется для подключения к компьютеру больших периферийных устройств, таких как принтеры или сканеры.

Mini-USB (или Mini-B USB): Использовался в цифровых камерах, смартфонах и старых портативных накопителях. Сейчас эта конструкция считается устаревающей.

Micro-USB (или Micro-B USB): Чуть меньший, чем Mini-USB, порт в настоящее время считается наиболее популярной конструкцией USB-портов для смартфонов и планшетов.

Type-B USB 3.0: Предназначен для устройств, требующих высокой производительности — NAS, стационарных жёстких дисках. Разъём сильно модифицирован и подключить его к USB 2.0 не выйдет. В продаже такие шнуры тоже встретишь не часто.

Micro-USB 3.0 (или Micro-B USB 3.0): В основном используется для портативных накопителей. Отличается от других портов синим цветом одного из разъёмов.

Проприетарный USB-порт

Не все устройства используют упомянутые выше стандартные кабели USB. Более того, некоторые из них используют фирменную конструкцию, защищённую патентами. Наиболее известным примером использования таких кабелей стали iPhone и iPad.

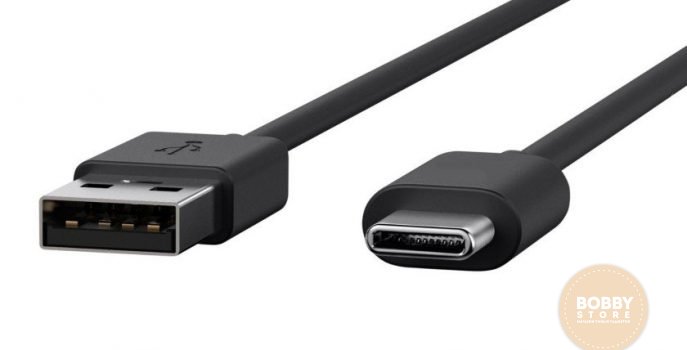

USB Type-C

Физически, в Type-C порт и разъём примерно такого же размера, что и в указанном выше Micro-B USB. Но размеры разъёма Type-C меньше, чем у предыдущей версии: 8,4 мм на 2,6 мм. Это значит, что он достаточно мал, чтобы работать даже для самых маленьких гаджетах.

В отличие от предыдущих версий USB, новый разъём очень легко подключать — он симметричен. Теперь не нужно думать, какой стороной его вставлять, а также разбираться, где тут верх, а где низ.

Начиная с 2015 года, Type-C USB поддерживает USB 3.1 с максимальной скоростью 10 Гбит и более высокое напряжение — 20В (100W) и 5А. Учитывая, что 15-дюймовые ноутбуки работают на мощности до 60W, это означает, что в будущем мы сможем заряжать ноутбуки так же, как планшеты и смартфоны — с помощью маленького USB-порта. На самом деле, 12-дюймовый Macbook стал первым ноутбуком, который получил только один разъём — USB Type-C. С его помощью пользователь сможет не только подключать периферийные устройсва, но и заряжать сам ноутбук.

Преимуществ у порта USB Type-C достаточно: через единственный разъём можно подключать монитор или телевизор, передавать информацию, взаимодействовать с периферийными устройствами и заряжать аккумулятор. Само гнездо USB Type-C при этом можно разместить на боковой панели достаточно тонкого корпуса смартфона.

USB Type-C способен заменить собой целый «зоопарк» разъёмов. Этот интерфейс можно использовать для подключения внешних накопителей, принтеров, мониторов.

Должно пройти ещё несколько лет, но Type-C определённо станет таким же популярным, как текущий Type-A. Причём, он упростит взаимодействие с устройствами в разы. Только один крошечный кабель будет работать на любом устройстве, заряжая его и передавая данные.

В чем преимущество USB Type-C на смартфонах?

USB Type-C — универсальный 24-пиновый разъем, который служит для зарядки многих современных смартфонов, а в некоторых заменяет и стандартный 3,5 мм аудиоджек. Но это не все, чем может похвастаться USB-C. Подробнее о разъеме мы рассказывали здесь.

Удобство подключения

Наверное, изобретателю USB-C просто очень надоело переворачивать USB-A.

Самым очевидным преимуществом USB-C является его конструкция: Type-C всегда попадает в гнездо с первого раза, потому что этот порт полностью симметричен. Контакты в двустороннем разъеме сложнее повредить, ведь кабель подойдет в любом положении, как бы вы его не переворачивали.

Компактность

Во многих моделях, где установлен USB-C, нет отдельного разъема для наушников. Пользователи зачастую ругают эту тенденцию, мол «не хотим покупать новые наушники или использовать переходник, верните 3,5 мм джек». Однако производителей можно понять: отказ от аудио разъема в пользу Type-C позволяет сделать смартфон максимально тонким.

Универсальность

Type-C призван заменить все существующие разъемы — и это не преувеличение. На смартфонах он уже объединил аудио выход и разъем для зарядки, а также служит для подключения док-станций и внешней периферии. Отсюда следует следующее преимущество — смартфон с USB-C может работать в десктопном режиме.

Десктопный режим

Благодаря USB-C флагманские смартфоны, например, последний Samsung Galaxy S9, легко превратить в настоящий настольный компьютер. Через USB Type-C гаджет можно подключить к специальной док-станции и передавать данные на внешний монитор. В общей сложности USB-C позволяет подключить до шести периферийных устройств, включая мониторы с DisplayPort, аудио устройства, всевозможные клавиатуры и мышки.

Высокая скорость передачи данных

USB Type-C 3.1 обеспечивает скорость передачи данных до 10 Гбит/с. Это позволяет смартфонам передавать на внешний монитор видео в разрешении 4К и быстро переносить по проводу огромные файлы. Однако не все USB-C работают по скоростному стандарту 3.1. Пропускная способность более старого 3.0 — «всего» до 5 Гбит/с, а 2.0 — до 480 Мбит/с.

Главный подвох заключается в том, что невозможно на глаз определить стандарт USB, который поддерживает смартфон. Например, в Galaxy S8 и Huawei P20 установлен Type-C 3.1 (10 Гбит/с, соответственно), а в Xiaomi Mi 8 — внешне абсолютно такой же USB-C, но 2.0 (480 Мбит/с). Так что если вы хотите быстро передавать файлы на ПК или транслировать тяжелые видео, обращайте внимание не только на наличие у гаджета USB-C, но и на его стандарт.

Быстрая зарядка

Чем быстрее заряжается смартфон — тем лучше, и можно смело сказать, что гаджеты с USB-C бьют в этом плане все рекорды. Type-C стандарта 3.1, позволяет передавать заряд мощностью в 100 Вт (5 А) — эта технология называется USB Power Delivery. Стандарт уже используют в ноутбуках, и на его основе работает технология быстрой зарядки смартфонов Quick Charge 4. Кроме того, многие производители разрабатывают собственные функции быстрой зарядки, совместимые с Type-C. Например, Honor 10 поддерживает фирменную технологию Honor Supercharge, которая позволяет полностью зарядить гаджет всего за 50 минут.

Большинство преимуществ USB-C, например супербыстрая зарядка и высокая скорость передачи данных, — доступны лишь флагманским моделям. При этом ни один смартфон пока не поддерживает передачу заряда мощностью 100 Вт. Однако прослеживается тенденция, при которой USB-C все чаще появляется в смартфонах среднего класса, например Xiaomi Mi A2. Такими темпами micro-USB останутся только у бюджетников, и все ненавистники переходников на 3,5 мм будут ностальгировать по старым добрым временам.

Читайте также:

• Какой кабель USB Type-C выбрать: тестируем 6 моделей на практике
• Как подключить USB-флешку к смартфону

Теги Type-C

Автор

Ольга Дмитриева

Редактор направлений «Мобильные устройства» и «Техника для дома»

КОМи-СИ | TITAN Electronics Inc.

1-портовый адаптер USB-последовательный порт (RS-422/485), защита от электростатического разряда 25 кВ и оптическая изоляция 2 кВ

Отправить запрос

Категории: USB-RS-422/485, USB-последовательный порт Теги: Изоляция , Пластик, RS422, RS485, Serial, USB

• Описание
• Особенности
• Спецификации
• Документ
• Программное обеспечение
• Pinout

Описание

. Адаптеры /485 предназначены для быстрого и простого расширения последовательного порта. При подключении к USB-порту компьютера или USB-концентратору последовательный USB-адаптер мгновенно добавляет в вашу систему один промышленный порт последовательной связи с мультиэлектрическим интерфейсом RS-422/485. Используя преимущества шины USB, последовательный USB-адаптер позволяет проще, чем когда-либо, добавить в систему один порт RS-422/485 и устройства с последовательным интерфейсом благодаря функциям «plug and play» и «горячей» замены. Адаптируя новую технологию, расширение последовательного порта теперь использует новую шину с простым и удобным подключением.

При подключении адаптера USB-COMi или USB-COMi-SI USB к промышленному одиночному последовательному порту к порту USB адаптер автоматически обнаруживается и устанавливается. Конфликтов портов IRQ и COM нет, так как порт не требует дополнительных IRQ, DMA, памяти в качестве ресурсов в системе. Порт RS-422/485 функционирует как собственный COM-порт Windows и совместим с приложениями последовательной связи Windows. Адаптер оснащен внешними переключателями для удобной настройки портов RS-422 или RS-485 и различных режимов работы.

Последовательный USB-адаптер обеспечивает мгновенное подключение к коммуникационным устройствам RS-422/485 для оборудования заводской автоматизации, многоточечных устройств сбора данных, считывателей штрих-кодов, часов, весов, терминалов ввода данных, банкоматов и последовательной связи в неблагоприятных условиях. USB-последовательный адаптер подходит для удаленного доступа, розничных и промышленных приложений, сбора данных и других приложений, требующих высокоскоростных коммуникационных портов RS-422/485.

Особенности

---

• Добавляет полноскоростной последовательный порт RS-422/485 путем подключения к порту USB
• Оптическая изоляция 2000 В постоянного тока для всех сигналов
• Прочный и компактный пластиковый корпус
• Питание от порта USB, внешний адаптер питания не требуется
• Светодиоды указать TxD и RxD для удобного мониторинга и диагностики порта
• Устанавливается как стандартный COM-порт Windows
• Автоматическое управление передачей и приемом для двухпроводного полудуплексного режима RS-485
• Встроенная оконечная нагрузка и смещение
• Последовательный порт с защитой от перенапряжения 25 кВ
• Поддерживаются нестандартные скорости передачи данных
• Простая установка plug and play и подключение устройств RS-422/485
• Высокоскоростной последовательный порт со скоростью передачи до 3 Мбит/с
• Поддержка Windows XP для 10, от Server 2000 до Server 2016 (сертификация WHQL)
• Поддержка ядра Linux 2. 4 и выше
• Поддержка Mac OS X 10.9 и выше, драйвер подписан Apple

---

Технические характеристики

6 9005 RS 4005 Сигналы (4-проводные) 5VSD сигналов
Оптическая изоляция 2000 В пост. тока для всех сигналов

USB Bus
Compliance	USB 2.0 Full Speed, USB 1.1 compliant
Speed ​​	12Mbps, full-speed USB
Connector	USB type B
FIFO	256 байт для передачи 128 байт для приема
Операционные системы	Windows 2000 до Windows 10 Windows Server 2000 до 2018 Ядро Linux 2.6+ Доступна поддержка Mac OS X
Установка	Драйвер уже установлен (Linux) или загружается и устанавливается автоматически после подключения устройства (Windows).
Serial Interface
Interface	RS-422/485
Number of Ports	1
Connector	DB9 male
Макс. Скорость	Скорость передачи данных от 300 бод до 3 Мбод
Сигналы RS-422	TxD-, TxD+, RxD+, RxD-, GND, RTS-, RTS+, CTS+, CTS-
TxD-, TxD+, RxD+, RxD-, GND
Сигналы RS-485 (2-проводные)	Данные-, Данные+, GND
Защита от электростатического разряда
Serial Communication Parameters
Data Bits	7, 8
Parity	None, Even, Odd, Mark, Space
Stop Bit	1, 2
Управление потоком	Аппаратное обеспечение (RTS, CTS), XON/XOFF
Power
Power Вход
Вход
Вход
Power Вход
Вход
. 0105 No external power needed
Mechanical
Casing	Plastic, ABS
Environmental
Operating Temperature	0°C to 55 °C (от 32°F до 131°F)
Температура хранения	от -20°C до 75°C (от -4°F до 167°F)
Рабочая влажность	от 5% до 95% RH
Утверждения безопасности	CE, FCC

Документ

---

Руководство по продукту

Программное обеспечение. Не подключайте адаптер USB-to-Serial к порту USB компьютера, пока не завершите установку драйвера.

Удаление драйверов

Руководство по удалению для Windows 2000

Uninstallation Guide For Windows 10, 8. 1, 8, 7, Vista, XP, Server 2016, Server 2008, Server 2003

Pinout

RS-422 DB9 Male Connector Pinout

PIN	SIGNAL
1	TxD- (A)
2	TxD+ (B)
3	RxD+ (B)
4	RxD- ( А)
5	GND
6	RTS- (A)
7	RTS+ (B)
8	CTS+ (B)
9	CTS — (A)

RS-485 4-проводная (полный дуплекс).

А) 2 TxD+ (B) 3 RxD+ (B) 4 RxD- (A) 5 GND

RS- 485 2-проводная (половина дуплекса) DB9 Male Connector Pinout

00″ data-percent-format=»10.00%» data-date-format=»DD.MM.YYYY» data-time-format=»HH:mm» data-features=»["after_table_loaded_script","auto_width"]» data-search-value=»» data-lightbox-img=»» data-head-rows-count=»1″ data-pagination-length=»50,100,All» data-auto-index=»off» data-searching-settings=»{"columnSearchPosition":"bottom","minChars":"0"}» data-lang=»default» data-override=»{"emptyTable":"","info":"","infoEmpty":"","infoFiltered":"","lengthMenu":"","search":"","zeroRecords":"","exportLabel":"","file":"default"}» data-merged=»[]» data-responsive-mode=»0″ data-from-history=»0″>

ПИН	СИГНА
1	DIGNAL
1
1	. )
5	Земля

COMi-SI-M | TITAN Electronics Inc.

1-портовый адаптер USB-последовательный порт (RS-232/422/485), DIN-рейка и настенный металлический корпус, защита от электростатического разряда 25 кВ и оптическая изоляция 2 кВ, источник питания постоянного тока 5 В для внешних устройств

Отправить Запрос

Категории: USB к RS-232/422/485, USB к последовательному Теги: Изоляция, Металлический корпус, RS232, RS422, RS485, Последовательный, USB

• Описание
• Особенности
• Технические характеристики
• Документ
• Программное обеспечение

Описание

Адаптер USB-COMi-M/USB-COMi-SI-M USB-to-Industrial Single RS-232/422/485 чтобы сделать расширение порта промышленной связи быстрым и простым. При подключении к USB-порту вашего компьютера или USB-концентратору USB-COMi-M/USB-COMi-SI-M мгновенно добавляет в вашу систему промышленный коммуникационный порт. Используя преимущества шины USB, промышленный USB-адаптер ввода-вывода упрощает добавление устройств RS-232, RS-422 или RS-485 в вашу систему благодаря простым функциям plug-and-play и горячей замены. Адаптируя новую технологию, расширение промышленных портов ввода-вывода теперь использует новую шину с простым и удобным подключением.

При подключении USB-COMi-M/USB-COMi-SI-M к USB-порту адаптер автоматически обнаруживается и устанавливается. Конфликтов портов IRQ и COM нет, так как порт не требует дополнительных IRQ, DMA, памяти в качестве ресурсов в системе. Порт RS-232/422/485 функционирует как собственный COM-порт Windows и совместим с приложениями последовательной связи Windows.

Промышленный USB-адаптер ввода-вывода обеспечивает мгновенное подключение к коммуникационному устройству RS-232/422/485 для оборудования автоматизации производства, многоточечных устройств сбора данных, считывателей штрих-кодов, часов, весов, терминалов ввода данных, ПК-ПК дистанционная связь и последовательная связь в суровых условиях. USB Industrial I/O представляет собой промышленное решение для приложений, требующих одноузловой или многоабонентской связи на короткие и большие расстояния.

Характеристики

---

• Добавляет высокоскоростной последовательный порт RS-232/422/485 через соединение USB
• 512-байтовый буфер приема и передачи для высокоскоростной передачи данных Скорость передачи данных: от 300 бит/с до 1 Мбит/с
• Разъем: один штекерный разъем DB9 один 6-контактный разъем клеммной колодки
• Автоматическое управление буфером передачи для двухпроводного полудуплексного режима RS-485
• Нагрузочные резисторы, установленные на плате
• Сигналы данных RS-232: RxD, TxD, GND, RTS, CTS
• Сигналы данных RS-422: Tx-, Tx+, Rx+, Rx-, GND, RTS-, RTS+, CTS+, CTS-
• RS-485 сигналы данных: Tx-, Tx+, Rx+, Rx- (4-проводные) и data-, data+ (2-проводные)
• Порт RS-232/422/485 оптически изолирован с оптической изоляцией 2000 В постоянного тока
• Порт RS-232/422/485 защищен устройством защиты от перенапряжений, чтобы выдерживать электростатический разряд и скачки напряжения до 25 кВ ESD
• Контрольные светодиоды TxD, RxD, указывающие состояние порта
• Поддерживает выходную мощность 5 В постоянного тока 150 мА через контакт 5 разъема клеммной колодки для внешних устройств, требующих питания
• Простая конфигурация и настройка режима работы 2012, 2008, 2003, XP

---

Specifications

942078 Сигналы RS-23200755

USB Bus
Compliance	USB 2. 0 High Speed, USB 1.1 compliant
Speed ​​	480 Мбит / с, HI-скорость USB
Разъем	USB Type B
FIFO	512 BYTES DUTPIT до 2018 г. Ядро Linux 2.6+ Доступна поддержка Mac OS X
Установка	Драйвер уже установлен (Linux) или автоматически загружается и устанавливается драйверы устройств после подключения устройства (Windows).
Serial Interface
Interface	RS-232/422/485
Number of Ports	1
Connector	DB9 male 6-pin terminal block
Макс. Скорость	RS-232: до 1 Мбит/с RS-422/485: до 3 Мбит/с
Сигналы RS-232	RxD, TxD, GND, RTS, CTS
TxD-, TxD+, RxD+, RxD-, GND, RTS-, RTS+, CTS+, CTS-
Сигналы RS-485 (4-проводные)	TxD-, TxD+, RxD+, RxD-, GND
сигналы RS-485 (2 провода)	Данные-данные+, GND
Защита	25 кВ. Параметры
Биты данных	7, 8
Parity	Нет, даже, ODD, Mark, Space
Stop Bit	1, 2
CONTOR
.0075
Mechanical
Casing	SECC metal chassis with DIN rail bracket
Environmental
Operating Temperature	0°C to 55° C (от 32°F до 131°F)
Температура хранения	от -20°C до 75°C (от -4°F до 167°F)
Рабочая влажность	От 5% до 95% относительной влажности
Safety Approvals	CE, FCC

Document

---

Product Manual

Software

---

Driver Installation

You need to install driver first, prior to hardware installation.
