Распиновка USB – это информация, показывающая назначения каждого контакта коннектора соответствующего интерфейса. Универсальная последовательная шина, разработанная фирмами Майкрософт и Компак в далёком 1996 году, постепенно вытеснила из компьютерной техники многие протоколы, к примеру, GamePort, COM и LPT. Кое-где USB уже применяется вместо PS/2.
Универсальная последовательная шина
Считается по-настоящему универсальной, состоит всего из двух проводов. Пара контактов предоставляет подключаемым устройствам питание. Благодаря указанной особенности становится возможным заряжать смартфоны от персональных компьютеров, что намного удобнее, чем постоянно носить (допустим, в гости) кучу адаптеров. Системный блок снабжается большим количеством портов, чтобы одновременно общаться со множеством устройств.
Мощнейшие обнаруживают собственный блок питания, прочие берут энергию прямо по проводу.
По этой причине с ростом номера поколения стандарта увеличивается и лимит тока, передаваемого посредством интерфейса:
- Ток потребления устройств через USB 0 до 0,5 A.
- Ток потребления устройств через USB 0 до 0,9 A.
- Ток потребления устройств через USB BC 2 до 1,5 A.
- Ток потребления устройств через USB Type C до 3 A.
- Ток потребления устройств через USB-PD до 5 А.
Универсальная распиновка
Чтобы стало понятнее, при напряжении питания 20 В для USB-PD при указанном токе способен передавать мощность 100 Вт. Этого вполне хватит для подключения струйного принтера. Кстати, если посмотрите очерки в сети, не приводится конкретных цифр. Между тем выяснение мощности потребления предельно простое. Советы для желающих выполнить задачу собственноручно:
- Изготавливается удлинитель, со шнуром питания без общей изоляции, но с частной изоляцией каждой жилы.
- Токовым клещами обхватить любую жилу.
- Принтер включается в работу.
- Засекаются показания.
Потом полагается умножить ток на 220 В. Точность цифрового индикаторы обычно позволяет засечь доли ампера, что годится для оценки, хватит ли 100 Вт (ток потребления 0,45 А) для наших целей. Ещё проще использовать цифровой мультиметр в нужном режиме. Понятно, что придётся собрать специальный стенд. Уверены, что струйный принтер потребляет намного менее 100 Вт.
Когда стала понятна перспективность технологии (дополнительно – в силу лоббирования интересов интерфейса разработчиками) стали появляться новые версии. Стандартного размера порт с габаритами, выбранными исходя из требования прочности, нельзя применять по массе соображений. Авторы потрудились перевести на русский картинку из Википедии, и теперь читатели узнают, как выглядит распиновка USB-вилки. В розетке на задней стороне системного блока раскладка зеркально отражена.
История развития
Интерфейс считается совместным детищем Эджея Бхата из IBM и форума разработчиков USB.
До первого релиза 1.0 порт претерпел немало редакций. Участие с 1994 года принимали семь компаний:
- Компак (компьютерная и цифровая техника).
- DEC (сегодня закрыта).
- Интел (процессоры и прочая электроника).
- Майкрософт (без комментариев).
- NEC (больше известна по DVD-приводам).
- IBM (производитель программного и комплектующих).
- Нортел (основана Александром Беллом, специализируется в сегменте связи).
Типы USB разъёмов
Целью стала интеграция. Производители электроники понимали, что обилие разновидностей интерфейсов путает потребителя, снижая спрос на изделия. В этом смысле конкурентоспособным решением стало принять единый интерфейс, избавивший большую часть населения от решения сложных технических задач. Сегодня мышь USB начинает работать через доли секунды после подключения без вопросов и уведомлений. Для сравнения – аналог на PS/2 становится виден системе исключительно после перезагрузки. А интерфейс для мышей COM уже давно канул в небытие из-за низких скоростей передачи информации.
Таким образом, шина получилась универсальной и простой для понимания. Хотя сложное оборудование по-прежнему требует установки специальных драйверов. Однако мышь A4Tech X7 со всеми макросами выполняет общие функции немедленно. И только использование специальных возможностей вызывает необходимость установки драйвера. Иными словами, возможности порта уникальны. Уже первый релиз поддерживался на уровне операционной системы Windows 95 второй версии и предоставлял пользователю две скорости:
- 1,5 Мбит/с хватало для указателей, джойстиков и прочих манипуляторов.
- 12 Мбит/с позволяли подключать внешние накопители.
Для сравнения: порт COM обеспечивал 100 кбит/с. По техническим соображениям продвинутых возможностей достигнуть не удавалось. Первым широко распространённым релизом считают 1.1. Единственный порт через разветвители умел поддерживать одновременно до 127 устройств. Амбиции разработчиков выглядели поистине гигантскими.
Для аппаратной поддержки компанией IBM стали выпускаться специальные чипы, которые производители материнских плат использовали в составе продукции.
Популяризации интерфейса способствовал успех компьютеров iMac фирмы Apple. В апреле 2000 года анонсирована спецификация USB 2.0, где максимальная скорость передачи данных выросла в 40 раз по сравнению с первым релизом. Порт оставлял полную совместимость с предыдущими версиями и теперь уже поддерживал три битрейта.
Во втором поколении появилась возможность питания устройств посредством указанного интерфейса, а пользователь стал радоваться опции Plug-and-Play (включай и играй), немедленно переименованной в Plug-and-Pray (включай и молись). Спецификация развивалась, посредством протокола On-The-Go стало возможным объединять два цифровых устройства без хоста, в этой роли выступал системный блок персонального компьютера. В 2000 году появились первые флэшки, однозначно привязавшие сердца пользователей к новому интерфейсу. В то время носитель вмещал целых 8 МБ данных.
Интерфейс 2010 года USB 3.0 поддерживает четыре (три унаследованных и одну новую – SuperSpeed) скорости до 4,8 Гбит/с (а USB 3.
1 уже до 10 Гбит/с), оставляя совместимость с прежней версией. И хотя старые кабели соответствуют по габаритам, в силу технических особенностей (учитывая количество проводов) передача информации на полной скорости потребовала бы покупки новых. В упомянутом поколении максимальный ток потребления подключаемых устройств оказался резко увеличен. Одновременно вышел в свет тип С вилок и розеток USB. Понятно, что в изобилии легко запутаться.
Отличительной чертой коннекторов считается наличие характерного значка в виде трезубца со стрелками на концах там, где логотип помещается.
Разновидности коннекторов
Распиновка USB неодинакова для разных версий порта, расположение контактов и количество меняется. Познакомились с типами А и В (по рисунку). Тип С включает:
- Четыре пары контактов питания.
- Две пары старых протоколов передачи USB0.
- Четыре высокоскоростные шины данных SuperSpeed.
- Два контакта полосы передачи данных.
- Два конфигурационных контакта.
Распиновка с типами А и В
Попытаемся сейчас упорядочить озвученный набор информации. До третьего поколения существовали два типа А и В, в каждом по три подвида: обычный, мини и микро. Мини А сейчас считается устаревшим, но все представлены на рисунках. Обычные несут четыре контакта (с английского – пина), прочие – по 5. Назначение приводим в таблице:
| № | Нормальный | Мини и микро |
| 1 | +5 В (провод красный, оранжевый) | +5 В (провод красный, оранжевый) |
| 2 | Данные – (провод белый, золотой) | Данные – (провод белый, золотой) |
| 3 | Данные + (провод зелёный) | Данные + (провод зелёный) |
| 4 | Земля (провод чёрный, синий) | Идентификатор роли устройства |
| 5 | – | Земля (провод чёрный, синий) |
Чтобы понять роль устройства, вспомним, что интерфейсы мини и микро применяются при изготовлении цифровых гаджетов и оргтехники.
На системном блоке таких нет. При соединении двух устройств одно становится хостом (доминантой), тогда контакт заземляется, а второе – клиентом (контакт висит в воздухе). Большинство сотовых телефонов, iPad оборудовано сегодня подобными интерфейсами. Через них, кстати, ведётся и подзарядка. Полагаем, что люди порой не знают о возможностях опции On-The-Go.
Разъёмы коннекторов
Коннекторы типа А без изменений пережили все поколения (если не считать, что мини устарел), тип В стал чуть больше по размерам. Вилки типа В USB 2.0 в новые гнезда умещаются, но не наоборот. Разумеется, сохранена электрическая совместимость. USB 3.0 micro B стал состоять из двух слотов. Количество контактов изменилось, увеличилось. Упомянутое показано на рисунке, а ниже приведена таблица назначения контактов.
| № | Назначение контактов разъёма Micro-B USB 3.0 |
| 1 | Питание 5 В |
| 2 | USB 2.0 Дата – |
| 3 | USB 2.0 Дата + |
| 4 | Идентификатор роли устройства |
| 5 | Земля питания |
| 6 | USB 3. 0 Передача – |
| 7 | USB 3.0 Передача + |
| 8 | Земля |
| 9 | USB 3.0 Приём – |
| 10 | USB 3.0 Приём + |
| № | Назначение контактов разъёма USB 3.0 |
| 1 | Питание 5 В (провод красный) |
| 2 | USB 2.0 Дата – (провод белый) |
| 3 | USB 2.0 Дата + (провод зелёный) |
| 4 | Земля питания (провод чёрный) |
| 5 | USB 3.0 Передача – (провод синий) |
| 6 | USB 3.0 Передача + (провод жёлтый) |
| 7 | Земля сигнала (цвет провода не определён) |
| 8 | USB 3.0 Приём – (провод фиолетовый) |
| 9 | USB 3.0 Приём + (провод оранжевый) |
Новый интерфейс одновременно работает на приём и передачу по новому стандарту и имеет обратную совместимость. Технически в один из слотов интерфейса возможно вставить разъем микро В предыдущих версий.
Проводка контактов 2 и 3 образуют витую пару, известен «усиленный» интерфейс типа В, где присутствует ещё 2 силовых контакта питания. Все показано на рисунке.
Осталось добавить, что контакты питания обычно чуть длиннее, нежели у данных. Этим обеспечивается сохранность информации на съёмных носителях, где прежде часто регистрировалась потеря. Указанное затруднение и сегодня учитывается в операционных системах, где присутствует опция извлечения съёмного носителя. Удлинение контактов питания обеспечивает их приоритет во включении даже при физическом перекосе разъёма.
Коннектор USB Type-C
Данный коннектор вмещает 24 контакта, распиновка USB-вилки приведена ниже, рисунок смотрите в разделе.
Распиновка вилки
| № | Назначение контактов коннектора USB Type C |
| 1 | А1 Земля (провод платиновый) |
| 2 | А2 USB 3.0 Передача + |
| 3 | А3 USB 3.0 Передача – |
| 4 | А4 Питание |
| 5 | А5 Канал конфигурации |
| 6 | А6 USB 2. 0 Дата + |
| 7 | А7 USB 2.0 Дата – |
| 8 | А8 Полоса передачи данных |
| 9 | А9 Питание |
| 10 | А10 USB 3.0 Приём + |
| 11 | А11 USB 3.0 Приём – |
| 12 | А12 Земля |
| 13 | А1 Земля (провод платиновый) |
| 14 | А2 USB 3.0 Передача + |
| 15 | А3 USB 3.0 Передача – |
| 16 | А4 Питание |
| 17 | А5 Канал конфигурации |
| 18 | А6 USB 2.0 Дата + |
| 19 | А7 USB 2.0 Дата – |
| 20 | А8 Полоса передачи данных |
| 21 | А9 Питание |
| 22 | А10 USB 3.0 Приём + |
| 23 | А11 USB 3.0 Приём – |
| 24 | А12 Земля |
USB коннектор Type-C
Несмотря на обилие контактов размер коннекторов USB 3.0 Type C скромный, на уровне подвида mini. Этот интерфейс поддерживается, начиная с операционных систем Windows 8 и Android 6.
На системных блоках персональных компьютеров представлен в малом количестве, по большей части предназначен для нетбуков, смартфонов и прочих мобильных устройств. Посмотрите на расположение пинов: благодаря этому шнур вышел реверсивным. Больше нет разницы, какой стороной втыкать коннектор в слот. Это удобно в темноте, ведь часто носим гаджеты на улицу, где в вечернее время освещение недостаточное.
Распиновка micro-USB 3.0
В этой статье будет показана распиновка (распайка) micro-USB 3.0. Кроме того, разберем все контакты (пин) данного разъема, а также их цвета и назначение. Не стоит объяснять, что разъем micro-USB 3.0 является модификацией разъема USB 3.0. Каждый контакт разъема имеет такое же назначение, как и в USB 3.0. Каждый провод с этим назначением имеет тот же цвет, как и у базового разъема USB 3.0.
Однако это не просто разъем в единственном числе. Существует несколько видов разъема с одним общим названием micro-USB 3.0. Они различаются не только распайкой, но и формой.
Обозначения у них тоже разные. Рассматривать распиновку микро USB 3.0 начнем с коннектора (штепселя) USB 3.0 Micro-B.
Распиновка USB 3.0 Micro B в цвете
На рисунке ниже показан основной компонент, но он не единственный. Глядя на него, несложно догадаться, что он заметно отличается от micro-USB 3.0. Это не только дополнительное количество проводов и контактов, но и сама форма. Уже можно понять, что такой коннектор не получится вставить в гнездо micro-USB 2.0. Контакты 1, 2, 3, 5 имеют то же назначение и совпадают по цветам с контактами micro-USB 2.0.
Что касается остальных контактов, то они служат для скоростной передачи и приема данных (SuperSpeed). Цвета на рисунке совпадают со стандартными цветами в действительности. В таблице помещены не только цвета проводов и их назначение, но и название.
Таблица контактов USB 3.0 Micro B
Описание | Цвет провода | Название | Вывод |
5В+ | Красный | VBUS | 1 |
Данные — | Белый | D — | 2 |
Данные + | Зеленый | D + | 3 |
OTG | — | ID | 4 |
Общий | Черный | GND | 5 |
Передача — | Синий | StdB SSTX — | 6 |
Передача + | Желтый | StdB SSTX + | 7 |
Земля | Земля | GND DRAIN | 8 |
Прием — | Фиолетовый | StdB SSRX — | 9 |
Прием + | Оранжевый | StdB SSRX + | 10 |
Если сравнить распиновку USB 3.
0 Micro B с распиновкой USB 3.0, то можно заметить, что добавился еще один контакт. Во всех типах разъемов контакт №4 (пин) отвечает за идентификацию устройств, способных соединяться друг с другом без участия компьютера (on the go). Невольно возникает вопрос о том, что раз есть USB 3.0 Micro-B, то должен быть и коннектор USB 3.0 Micro-A. Есть ли такой тип разъема, и чем он отличается от USB 3.0 Micro-B, сейчас будем разбираться.
Чем отличается USB 3.0 Micro B от USB 3.0 Micro A
На рисунке ниже приведены оба вида «штепселей» USB 3.0 Micro и даже с размерами. Как видно из рисунка, основным отличием является форма разъема. У USB 3.0 Micro B края более срезаны, чем у USB 3.0 Micro A. Стало быть, штекер USB 3.0 Micro A не имеет возможности быть вставленным в любое гнездо micro-USB 3.0.
Теперь о четвертом контакте (ID). Стоит дополнить, что четвертый контакт (пин) в разъеме USB 3.0 Micro B не задействован. Но это в вилке Micro-B. В розетках контакт №4 будет использован для режима хост/клиент.
Также в таблице не указана оплетка (Shell), являющаяся экраном разъема, но это уже как само собой…
Распиновка розетки USB 3.0 Micro B в цвете
Разобравшись со штекерами, переходим к гнездам micro-USB 3.0. Для начала рассмотрим гнездо USB 3.0 Micro B. Оно более усеченное в том смысле, что в него не удастся вставить штекер USB 3.0 Micro A. Цвета и назначение контактов у розетки такие же, как и у USB 3.0 Micro B штекера. Правда, не удивительно почему-то… Скорее всего потому, что это две части одного целого, и одно в другое вставляется. Но хоть и тиха украинская ночь, а табличка все же размещена под рисунком.
Таблица контактов USB 3.0 Micro B гнезда
Описание | Цвет провода | Название | Вывод |
5В+ | Красный | VBUS | 1 |
Данные USB 2. | Белый | D — | 2 |
Зеленый | D + | 3 | |
OTG | — | ID | 4 |
Общий | Черный | GND | 5 |
Super Speed передача (+ и -) | Синий | StdA SSTX — | 6 |
Желтый | StdA SSTX + | 7 | |
Земля | Земля | GND DRAIN | 8 |
Super Speed прием | Фиолетовый | StdA SSRX — | 9 |
Оранжевый | StdA SSRX + | 10 |
0
Распиновка розетки USB 3.0 Micro AB
Уже по названию понятно, что гнездо USB 3.
0 micro-AB универсально, так как подходит к обоим штепселям (Micro-A и Micro-B). Таким гнездом будут оснащены мобильные устройства. Думаю, что и таблицу размещать не стоит, поскольку разницу в распайке составляет только контакт ID (4). Поэтому ограничимся только визуальным рисунком, чтобы было понятно, что в это устройство можно вставить оба штекера (Micro-A и Micro-B).
Однако стоит добавить, что разъем такого типа применяется, только если устройство поддерживает стандарт On-The-Go (OTG). Такое гнездо можно использовать не только для соединений разъемов USB 3.0 Micro-A и USB 3.0 Micro-B, но и таких разъемов, как USB 2.0 Micro-A либо USB 2.0 Micro-B. Ну а о том, что к гнездовому разъему USB 2.0 Micro-AB не подойдут штекера USB 3.0 Micro и так понятно.
Теперь, зная распиновку (распайку) micro-USB 3.0, а также всех остальных видов распиновки USB 3.0, можно смело приступать к изготовлению (или ремонту) всевозможных переходников USB 3.0. Чем мы и займемся в ближайшем будущем.
Успехов в творчестве!Автор: Александр Кравченко.
https://01010101.ru/kommutaciya/raspajka-micro-usb-3-0.htmlРаспиновка micro-USB 3.0
adminКоммутациякоммутацияВ этой статье будет показана распиновка (распайка) micro-USB 3.0. Кроме того, разберем все контакты (пин) данного разъема, а также их цвета и назначение. Не стоит объяснять, что разъем micro-USB 3.0 является модификацией разъема USB 3.0. Каждый контакт разъема имеет такое же назначение, как и в USB 3.0. Каждый провод…admin AdministratorОцифровка видео, аудио, фото
Схема подключения USB: полное руководство
Знания
Знайте все о схеме подключения USB
Многие из нас ежедневно слышат слово USB , не полностью понимая его потенциал. Наиболее распространенным USB-устройством является флэш-накопитель или флешка, но это единственный используемый тип USB.
USB можно вставить в порт ПК, а затем подключить к таким устройствам, как сканер, принтер, камера и т. д.
Что такое USB?
Сегодня почти все устройства, подключаемые к ПК, имеют USB-привод. Для работы таких устройств, как мышь, клавиатура, принтер, требуется USB-кабель. USB означает универсальную последовательную шину, которая связывает ПК с его периферийными устройствами. Одним из существенных преимуществ использования USB является отсутствие необходимости перезагружать компьютер после подключения устройства.
Что входит в состав USB?
USB имеет четыре различных пути для передачи данных. Имеются два силовых провода и два витых сигнальных провода. Данные передаются через разъемы D+ и D-, а разъемы Vbus и Gnd обеспечивают питание USB-устройства.
Источник: вики
Что означают цвета USB-провода?
Теперь, когда вы поняли функцию USB-устройства, давайте разберемся, что находится внутри USB-кабеля.
Внутри кабеля четыре провода: красный, белый, черный и зеленый. Это наиболее распространенный тип комбинации. Каждый из этих проводов имеет свое назначение.
Красный провод — это положительный провод питания с напряжением 5 В постоянного тока, который обеспечивает питание USB-устройства. Наконец, черный провод является проводом заземления, как и в любом другом электрическом устройстве (Gnd).
Если ваш USB не соответствует вышеупомянутой комбинации проводов, он может иметь оранжевую, синюю, белую и зеленую комбинацию.
В этом случае белый провод — это провод заземления, а оранжевый провод — это провод питания, несущий 5 В постоянного тока. Зеленый провод — это положительный провод данных, а синий провод — отрицательный провод данных.
Источник: somanytech.com
EdrawMax для настольных ПК
Создайте более 280 типов диаграмм
Windows, Mac, Linux (работает во всех средах)
Профессиональные встроенные ресурсы и шаблоны
Локальное программное обеспечение для бизнеса
Безопасность данных корпоративного уровня
EdrawMax Онлайн
Создавайте более 280 типов диаграмм онлайн
Доступ к диаграммам в любом месте и в любое время
Сообщество шаблонов
Управление командой и сотрудничество
Интеграция личного облака и Dropbox
ПЫТАТЬСЯ ОНЛАЙН
Как работает USB?
Чтобы понять, как работает USB, нам нужно сначала понять различные типы доступных USB.
Типы USB
Есть несколько типов USB-накопителей, которые мы используем каждый день, не зная, что это такое. Вот несколько типов USB:
USB-кабель
Есть несколько типов USB. Широко используемым типом является USB-кабель, в котором один конец кабеля подключается к ПК, а другой конец подключается к устройству. USB-кабель имеет два типа разъемов. Разъем типа A содержит розетку типа A, а разъем типа B на другом конце подключается к розетке типа B. Разъем типа A предназначен для восходящего подключения к хосту, а разъем типа B используется для нисходящего подключения к USB-устройству.
Флешка
Другим типом USB-устройства является USB-флеш-накопитель или флэш-накопитель. Флешка — это портативное запоминающее устройство, и в наши дни каждый носит ее с собой.
USB-концентратор
Наконец, USB-концентратор используется для подключения нескольких устройств с помощью одного разъема. Он также распределяет питание на каждое из устройств и обнаруживает низкоскоростные и высокоскоростные устройства.
Как USB работает и подключается к другим устройствам?
Прежде чем вы поймете, как работает USB, вам нужно узнать о нем некоторые особенности. Есть два важных аспекта USB:
- Возможности поддержки
- Общая пропускная способность
Хороший USB сможет поддерживать до 127 устройств и имеет общую пропускную способность 12 Мбит/с. Работа USB зависит от пропускной способности. USB с пропускной способностью около 12 Мбит в секунду или 1,5 МБ в секунду являются высокоскоростными, а около 1,5 Мбит — низкоскоростными. Скорость передачи данных USB 2.0 составляет до 480 Мбит/с, а USB 3.0 может достигать 5 Гбит/с, что соответствует 500 Мбит/с.
Как только USB подключается к ПК, он отправляет данные системному программному обеспечению USB для его распознавания. Программное обеспечение обнаруживает устройство и присваивает ему адрес. Этот адрес позволяет компьютеру обнаруживать устройство всякий раз, когда оно подключено.
Это программное обеспечение управляет обменом данными между ПК и устройством. Если программа не может назначить адрес, ПК не обнаружит устройство.
Схемы подключения USB
Вы можете создать несколько схем подключения USB , чтобы показать, как подключены устройства. Вот несколько схем проводки, которые вы можете переделать.
Схема распиновки USB
На этой схеме контактов USB показан USB-кабель, который часто подключается к телефонам для их зарядки или передачи данных. Разъем типа А подключается к зарядному устройству или ПК, а разъем microSD подключается к телефону. Вы можете добавить метки к проводам, выводам и разъемам, чтобы сделать схему более информативной.
На нем также четко показано расположение проводов в кабеле USB.
Источник: somanytech.com
Схема разъема USB Type-A
Чтобы четко и подробно показать каждый провод, вы можете создать эту схему подключения USB. Используя соответствующие цвета, схема помечает все провода в кабеле USB, а затем сообщает, что обозначает каждый цвет. Это также дает представление о том, как работает USB. На ней также показана материнская плата и то, как провода подключены к кабелю.
Источник: i.pinimg.com
Используйте EdrawMax для создания схемы подключения
USB-разъемы являются важным компонентом для подключения нескольких устройств к компьютеру. Это намного лучше, чем параллельные кабели, так как USB передает больше данных в секунду. Кабели USB портативны и просты в использовании. Если вы планируете сделать схему подключения USB , то мы рекомендуем EdrawMax.
EdrawMax — отличный инструмент для создания схем электрических соединений, особенно если вы любитель и не имеете ни малейшего представления об их создании. EdrawMax предоставляет вам инструменты и шаблоны, которые вы можете изменить в соответствии со своими потребностями. Если вы профессионал, вы можете создать его с нуля, используя набор символов и инструментов редактирования программного обеспечения. Вы можете создавать диаграммы и делиться ими непосредственно из программного обеспечения, что делает его идеальным для профессиональных пользователей.
Благодаря удобному интерфейсу создание схемы подключения займет всего несколько часов.
Связанные статьи
Схема подключения реле: полное руководство Блок-схема компьютера — Учебное пособие и примеры ER-диаграммы для банковской системы: полное руководство Схема архитектуры микросервисов: полное руководство Что такое схема трубопроводов и приборов (P&ID)

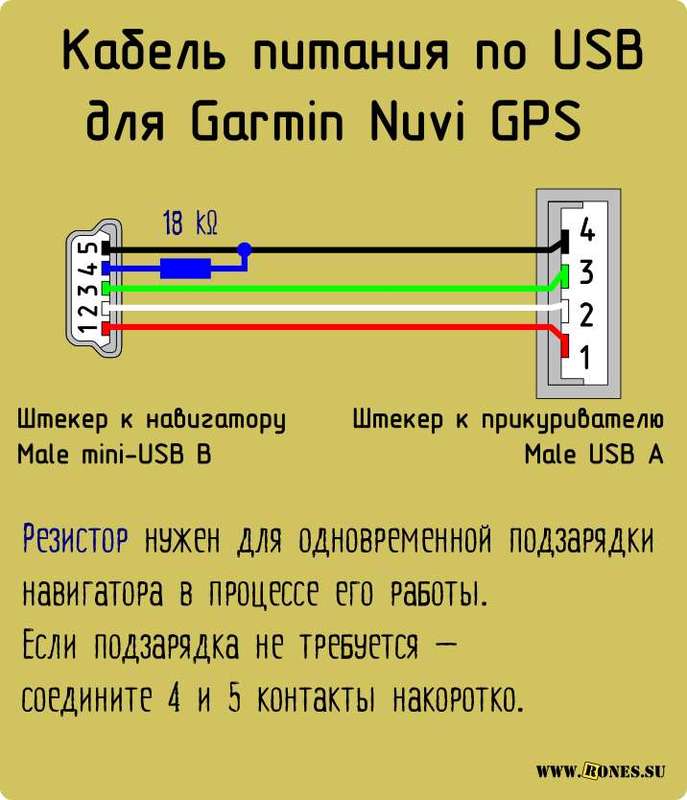

Распиновка разъемов USB для зарядки телефонов.
Распиновка разъема USB Распиновка разъемов USB на разъемеСхема подключения универсальной последовательной шины (USB)
Схема подключения разъема USB
Схема подключения разъема USB (кабель и устройство)
Схема подключения разъема USB ( кабель и устройство)
Сигналы USB передаются по двум жилам (витая пара) экранированного четырехжильного кабеля.
VBUS — напряжение +5 Вольт цепи питания, GND — контакт для подключения «корпуса» цепи питания. Максимальный ток, потребляемый устройством по линиям питания шины USB, не должен превышать 500 мА. Данные передаются через контакты D- и D+ разъема USB. Дифференциальный режим передачи данных является основным для USB.
Разъемы кабеля USB
В кабеле USB используются специальные разъемы USB. Кабель USB является направленным, поэтому разъемы USB имеют разную конфигурацию для правильного подключения. Существует два типа разъемов USB: тип A (см. рис.7 и рис.8) и тип B (см.
рис.9, рис.10 и рис.11).
Рис.7. Разъем обычного USB-кабеля Тип A
В соответствии со спецификацией USB 1.0 разъемы типа A используются для подключения «к хосту», т.е. устанавливаются сбоку USB-контроллера или концентратора.
Рис.8. «Проприетарный» разъем USB-кабеля Тип A
Согласно спецификации USB 1.0 разъемы типа B используются для подключения «к устройству», т.е. для подключения периферийных устройств.
Рис.9. Обычный кабель USB с разъемом Type B. Этот разъем подходит, например,
для подключения принтера
Рис.10. Стандартный кабельный мини-разъем USB типа B
Рис.11. Разъем кабеля Micro USB Type B. На рисунке под символом USB хорошо видно обозначение Type B.
На рис.12. и рис.13. Показаны кабели USB. Эти USB-кабели снабжены обычным разъемом USB-кабеля типа A и мини-разъемом USB-кабеля типа B.
Рис.12. USB-кабели оснащены обычным USB-разъемом для кабеля типа A (показан слева) и кабельным разъемом USB mini типа B (показан справа).
Тип B обозначен как B
Рис.13. USB-кабели оснащены обычным USB-разъемом для кабеля типа A (показан слева) и кабельным разъемом USB mini типа B (показан справа). Тип B обозначается как б
Рис.14. USB-кабель с миниатюрным разъемом micro USB
USB поддерживает горячее (при включении питания) подключение и отключение устройств. Это достигается увеличением длины заземляющего контакта разъема по отношению к сигнальным контактам, см. рис.15. При подключении разъема USB первыми замыкаются контакты заземления, потенциалы корпусов двух устройств уравниваются, а дальнейшее подключение сигнальных проводников не приводит к перенапряжениям, даже если устройства питаются от разных фаз трех -фазная электрическая сеть.
Рис.15. Длина заземляющего контакта (на рисунке контакт 4 GND вверху) разъема увеличена по отношению к сигнальным контактам (на рисунке контакт 3 D+ внизу). Верхний контакт длиннее нижнего. Это позволяет подключать и отключать устройства без отключения питания (так называемое «горячее» подключение и отключение)
Рис.
15.а. Длина контактов питания USB разъема флеш-карты (на рисунке крайние контакты) увеличена по отношению к сигнальным (на рисунке средние контакты). Это позволяет подключать и отключать устройства без отключения питания (так называемое «горячее» подключение и отключение)
Ответные части разъемов USB расположены на периферийных устройствах, подключаемых по USB, см. рис.16. и рис.17.
Рис.16. Разъем для подключения разъема кабеля USB. Хорошо виден символ USB
Рис.17. Разъем для разъема USB-кабеля mini Type B
Рис.18. Сравнение размеров разъемов USB. Стандартный кабельный разъем USB типа A (левое изображение), мини-кабель USB типа B (центральное изображение) и микрокабель USB типа B (правое изображение). Тип B обозначается как B
Содержимое:
В каждом компьютере и других подобных устройствах наиболее популярным является разъем USB. С помощью USB-провода стало возможным соединить более 100 единиц последовательно соединенных устройств.
Эти шины позволяют подключать и отключать любые устройства даже во время работы персонального компьютера. Через этот разъем можно заряжать практически все устройства, поэтому нет необходимости использовать дополнительные блоки питания. Распиновка USB с цветовой кодировкой помогает определить, к какому типу устройства относится конкретная шина.
Устройство USB и назначение
Первые порты этого типа появились в девяностых годах прошлого века. Через некоторое время эти разъемы были обновлены до модели USB 2.0. Скорость их работы увеличилась более чем в 40 раз. Компьютеры теперь имеют новый интерфейс USB 3.0, который в 10 раз быстрее, чем предыдущая версия.
Существуют и другие типы разъемов этого типа, известные как micro и mini USB, используемые в современных телефонах, смартфонах и планшетах. Каждая шина имеет свою распиновку. Может потребоваться, если нужно сделать переходник с одного типа разъема на другой своими руками. Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона.
Однако имейте в виду, что при неправильном подключении устройство может быть повреждено.
Разъем USB 2.0 выполнен в виде плоского разъема с четырьмя контактами. В зависимости от назначения маркируется как АФ (БФ) и АМ (БМ), что соответствует бытовым названиям «мама» и «папа». Мини- и микроустройства имеют одинаковую маркировку. Отличаются от обычных шин пятью контактами. Устройство USB 3.0 похоже на модель 2.0, за исключением внутренней конструкции, которая уже имеет девять контактов.
Распиновка разъемов USB 2.0 и 3.0
Разводка в модели USB 2.0 расположена в следующем порядке:
- Красный проводник, на который подается напряжение питания постоянного тока +5В.
- Белый проводник, используемый для передачи информационных данных. Обозначается маркировкой «D-».
- Проводник окрашен в зеленый цвет. Он также передает информацию. Обозначается как «D+».
- Черный проводник. На него подается ноль, питающий его напряжением.
Он называется общим проводом и обозначается собственной маркировкой в виде перевернутой Т.
Расположение проводов в модели 3.0 совсем другое. Первые четыре контактных провода полностью совместимы с разъемом USB 2.0.
Основное отличие USB 3.0 заключается в следующих проводах:
- Проводник номер 5 синий. Он передает информацию с отрицательным значением.
- Проводник №6 желтый, как и предыдущий контакт, предназначен для передачи информации, имеющей положительное значение.
- Проводник №7 используется в качестве дополнительного заземления.
- Проводник № 8 — фиолетовый, а проводник № 9 — оранжевый. Они выполняют функцию приема данных соответственно с отрицательным и положительным значением.
Распиновка разъемов micro- и mini-USB
Разъемы Micro USB чаще всего используются в планшетах и смартфонах. Распиновка micro usb отличается от стандартных шин гораздо меньшими размерами и наличием пяти контактов.
Они маркируются как микро-АФ (БФ) и микро-АМ (БМ), что соответствует «мама» и «папа».
Отпайка Micro-USB выполняется в следующем порядке:
- Контакт №1 красный. Через него подается напряжение.
- Контакты № 2 и 3 бело-зеленого цвета используются для передачи.
- Штифт № 4, фиолетовый, имеет специальные функции в некоторых моделях шин.
- Контакт № 5 черный — нулевой провод.
Распиновка разъема mini USB по цветам выполняется так же, как и в разъемах micro-USB.
Как подключить телефон к компьютеру? Для решения этой проблемы существует несколько способов сопряжения смартфонов и других мобильных устройств с персональным компьютером или ноутбуком. Все методы достаточно популярны и часто используются. К ним относятся:
- Bluetooth.
- Wi-Fi.
Первый из них используется реже всего, и его можно использовать только для передачи небольших файлов и данных. Например, для адреса телефонной книги.
Этот способ, помимо низкой скорости и небольшого радиуса действия, потребует еще и значительной части заряда аккумулятора. Кроме того, вам нужно иметь bluetooth-приемник для вашего ПК, который также стоит денег. Но есть, конечно, некоторые материнские платы со встроенным трансивером. Тогда задача упрощается. Но как насчет другого компьютера? Поэтому этот метод имеет наименьшее распространение.
Второй вариант является лучшим и наиболее часто используемым. Это связано со многими факторами:
- скорость;
- удобство;
- возможность передачи больших файлов;
- многофункциональность.
Для этого вам потребуется:
- настроить и включить 3G или 4G интернет на самом телефоне;
- Kies должен быть установлен на компьютере;
- подключить устройство к ПК кабелем USB;
- на телефоне необходимо сделать следующее, в зависимости от версии Android и модели самого устройства:
1) Зайти в «Меню» -> «Настройки» -> «Дополнительные настройки/Другие настройки» -> «Модем и мобильная точка доступа» -> Выбрать «USB модем».
2) Зайти в «Меню» -> «Настройки» -> «Сеть» -> «Модем» -> Выбрать «USB модем».
После успешного подключения в правом верхнем углу появится соответствующий значок, а на ПК появится новое сетевое подключение.
FAQ
Почему компьютер не видит подключенный телефон? Чтобы решить эту проблему, вам нужно сделать следующее:
- проверить кабель USB;
- переустановить ПО, это нужно делать при отключенном от ПК телефоне;
- проверьте соединение USB на другом ПК.
Установите необходимые драйверы. Если у вас сохранилась упаковка от USB накопителя, то прочитайте инструкцию и узнайте, есть ли в комплекте нужный драйвер. Драйвер — это программный компонент, который позволяет обмениваться данными между флешкой и компьютером. Все операционные системы загружают необходимые драйвера автоматически, но если вы не подключены к Интернету или вам нужно установить драйвер вручную, то просто следуйте инструкциям.
- В этом случае драйвер обычно находится на диске в комплекте.
Вставьте компакт-диск в дисковод и следуйте инструкциям.
Включите устройство и компьютер. Если флешка оснащена выключателем питания или специальным кабелем, перед подключением к ПК устройство необходимо включить. Также не забудьте включить компьютер.
Подключите кабель USB к устройству (при необходимости). Как правило, небольшие устройства хранения данных имеют встроенный разъем USB, но портативные жесткие диски и другие устройства могут поставляться с кабелем. Подключите кабель к устройству, чтобы затем подключить его к компьютеру.
Найдите порт USB на вашем компьютере. Разъем будет выглядеть как небольшое прямоугольное отверстие с 4 металлическими штифтами внутри. Обычно порт USB обозначается соответствующим логотипом в виде круга и стрелки с тремя зубцами. Если такое устройство будет постоянно подключено к ПК, то лучше использовать порт на задней панели компьютера. Фронтальные разъемы более удобны для быстрого и кратковременного подключения.
Подключите кабель USB к порту USB компьютера. Решите, какой порт вы хотите использовать, затем просто подключите к нему разъем привода. Разъем должен плотно и без усилий входить в одну сторону, поэтому поворачивайте кабель на 360 градусов, если не получается подключить накопитель.
Дождитесь завершения установки драйвера. При первом подключении устройства операционная система может найти и установить необходимые драйверы. Через несколько секунд ваш компьютер сообщит вам, что установка драйвера завершена и устройство готово к использованию. Если вы уже установили драйверы вручную, диск сразу будет готов к использованию.
После выполнения необходимых действий отключите USB-накопитель. После работы устройство следует выключить или «снять». В Windows щелкните правой кнопкой мыши значок USB-устройства в проводнике и выберите «Извлечь». На Mac выберите и перетащите значок диска в корзину, чтобы появился значок «Извлечь». После этого нужно физически вынуть накопитель из разъема, не прикладывая особых усилий.
