OTG кабель USB Host + USB питание

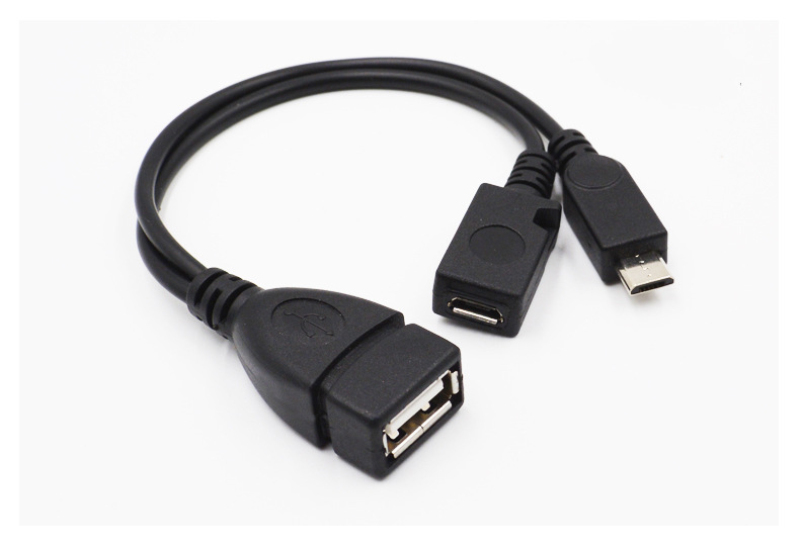

Кабель USB Host OTG + USB питание
OTG кабель с возможностью подключения дополнительного питания через USB разьем.
Это очень полезный аксессуар для тех, кто хочет расширить функционал своего мобильного гаджета. Данный кабель предназначен для подключения USB устройств (3G модемов, клавиатур, флешек, мышек и т.д.) к планшетам и смартфонам поддерживающим функцию OTG Host.
Micro USB OTG Host, значительно увеличивает функциональность телефона, смартфона или планшета за счет увеличения спектра поддерживаемой периферии. OTG-кабель обеспечивает обмен данными между планшетом и внешними совместимыми устройствами (клавиатура, мышка, флэш-накопители, wab камера, 3G-модемы, GPS модули, цифровые фотоаппараты и т.д.).
Подойдет для любых девайсов оснащенных микро USB и поддерживает функцию OTG (On-The-Go). В некоторых случаях на устройство понадобиться установить дополнительное программное обеспечение.
| Размер | |
| Длина | Кабель OTG — 22 см, кабель питания — 42 см |
| Цвет | |
| Черный | |
| Интерфейс | |
| micro USB | Штекер microUSB 5pin — подключается в мобильное устройство (смартфон, планшет и т. д.) |
| USB 2.0 | Гнездо USB 2.0 тип А — для подключения периферии (модемы, клавиатуры, флешки, мышки, накопители, джойстики и т.д.) Штекер USB 2.0 тип А — для подключения дополнительного питания для периферии (модемы, клавиатуры, флешки, мышки, накопители, джойстики и т.д.) |
Ваше имя:
Ваш отзыв:
Примечание: HTML разметка не поддерживается! Используйте обычный текст.
Оценка: Плохо Хорошо
Введите код в поле ниже
Что такое OTG и какие смартфоны ее поддерживают?
Супер современные мобильные устройства сегодня обладают такими невероятными возможностями, что в скором будущем по своему функционалу сравняются с персональными компьютерами и ноутбуками.
Не самому требовательному пользователю, которому необходим только выход в Интернет, а также, просмотр фото и прослушивание аудио, часто нет необходимости в использовании ПК. И все же, пока смартфоны не скоро сумеют полностью вытеснить с рынка компьютерные технологии, так как многие вещи им до сих про не под силу. Хотя некоторыми успехами на данном поприще специалисты уже могут похвастаться: еще совсем недавно казалось нереальным подключить к мобильному устройству любое USB-устройство – флешку, джойстик, принтер, фотокамеру, видеокамеру, а сегодня это уже не проблема. Для этих целей был изобретен USB OTG, который подходит и для смартфонов, и для планшетов, и для электронных книг.
Функция OTG в телефоне — что это такое, и как она работает
Многие не знают, что это такое — OTG в телефоне, и предполагают, что это всего лишь такой кабель. Но это немного не так. OTG – это расширяющая спецификация для USB-устройств, которая содержит ряд протоколов и правил, которыми должны обладать совместимые гаджеты и кабели.
Расшифровывается аббревиатура как On-The-Go, что можно перевести как «На ходу».
В основе лежит возможность подключения к мобильным устройствам таким, как смартфоны и планшеты, других USB устройств через OTG-адаптер. Что это значит? Дело в том, что изначально для мобильных гаджетов протокол USB позволял смартфону быть либо внешним накопителем либо просто аппаратом с батареей, нуждающейся в зарядке. То есть, планшет или смартфон всегда выступает в роли второстепенного устройства при подключении через USB. OTG изменил этот подход, позволяя мобильным гаджетам самим становится USB-хостом, который будет главным, то есть, уже к нему будут подключаться периферийные устройства. Естественно, для этого сам гаджет должен поддерживать, то есть уметь работать в этом режиме и соединяться с периферией через специальный переходник. О том, что это такое — поддержка USB Host OTG, и какие гаджет обладают этим, мы расскажем далее.
Что можно подключить через OTG
Используя OTG адаптер вы сможете подключить любое устройство с USB выходом, а вот будет ли оно работать, зависит от конкретного смартфона.
Список поддерживаемых устройств:
- Флешка
- Жесткий диск
- Мышь
- Клавиатура
- Джойстик
- Принтер и проч.
Список можно дополнить по своему усмотрению, но работоспособность вы сможете проверить только опытным путём.
Так как для подключения по отг чаще всего используются флешки, то многие производители стали выпускать их с универсальными разъёмами, для возможности подключения без использования переходника. Большой выбор таких флешек вы сможете найти на ru.aliexpress.com
Там же можно найти и всевозможные OTG адаптеры
Какие смартфоны поддерживают технологию
По какой-то причине, хотя технология была разработана уже давно, очень мало устройств поддерживают её. И как такового режима OTG в гаджетах, по сути, нет, это лишь показывает, что поддержка либо существует, либо нет. Ещё более странно то, что не всегда функция указывается в спецификациях устройства, хотя на аппаратном уровне возможность подключаться есть.
Вообще, все гаджеты можно условно разделить на три группы:
- поддерживающие. Те устройства, на которых явно указано, хотя тоже не всегда, что есть OTG или USB-хост;
- возможность поддержки есть, однако, штатным программным обеспечением подключение не реализуемо. То есть нужно устанавливать кастомные прошивки или специальные приложения;
- не поддерживающие.
Вот небольшой список новинок смартфонов, которые имеют поддержку OTG:
- Vivo S8, 6, Y81;
- BQ 5512 Strike Forward;
- Oukitel K7;
- Doogee BL9000;
- Xiaomi Mi6X, Redmi 5;
- Alcatel 3L 5034D;
- LG Q Stylus+;
- Nokia 6.1;
- Asus ZenFone 3 Max;
- ZTE Blade V9;
- Samsung Galaxy S9+;
- Huawei P smart, Honor 9 Lite.
Что делать, если телефон не поддерживает OTG? К сожалению, ничего сделать не получится, если аппаратно это не предусмотрено производителем. Как вариант, можно использовать беспроводные интерфейсы для подключения других устройств.
Как пользоваться OTG кабелем
Естественно, что не все что блестит — красиво. Наш android оснащен, как правило, микро USB входом, а большинство устройств, к которым можно получить доступ, оснащены портом USB. Поэтому нам и необходим кабель, как на предыдущей фотографии. Этот кабель USB OTG A-B позволяет нам соединять порт A (вход микро USB нашего гаджета) с портом B (флеш-накопитель). Этот кабель не стоит очень дорого. Действительно, если поискать в глобальной сети, то можно встретить огромное разнообразие цен и длин этих кабелей. Крупные компании по продажам электронных устройств обычно предлагают широкий каталог по выгодной цене.
Кабель USB OTG очень просто использовать, потому что его нужно просто подключить и готово! Однако, как было сказано выше, не все так просто, так как все аппараты нуждаются в источнике энергии, который будет заставлять их работать. И, естественно, если наше устройство не имеет заводской поддержки OTG, то даже подключив кабель и какое-либо устройство к нашему аппарату, не будет удивительным, что ничего не получилось.
Отметим, что практически все электронные устройства работают от напряжения 5 В, и обычно это напряжение необходимо для подключения по USB порту, и если у нас нет заводской поддержки технологии USB OTG, то наш порт не сможет выдать необходимое напряжение и мы не сможем подключить к нему другое устройство.
Однако, даже в этом случае не нужно сдаваться, ведь существует решение любой проблемы. И если подсоединить дополнительный источник питания, то можно наслаждаться функционалом OTG, и наш гаджет будет видеть другие устройства. Такое соединение можно осуществить за счет так называемого кабеля HUB USB, то есть кабеля Y-образной формы, схема подключения которого достаточно проста.
Как узнать, поддерживает ли конкретный телефон OTG
В первую очередь нужно ознакомиться со спецификацией смартфона. Сделать это можно либо на сайте производителя, либо в инструкции пользователя. Правда, там об этом может быть и не указано. Как таковой функции включить OTG на Андроид нет, подключённая периферия либо определяется, либо нет.
Также можно установить специальный софт для определения на Андроид, который в изобилии есть в Google Play. Ну и самый надёжный способ — проверить гаджет на месте вместе с кабелем OTG, который можно купить практически везде и любым периферийным устройством.
Можно ли воспользоваться функционалом OTG на маленьком android?
Возможно, эта часть статьи самая «горькая», потому что не каждый android обладает указанной функцией, не каждый аппарат видит подключенные к нему устройства. К сожалению, также не существует официального списка, в котором можно найти свое устройство и выяснить окончательно, имеет ли оно поддержу OTG технологии или нет. Много различных гаджетов и устройств, поэтому тяжело сделать единый список. Лучшим способом понять, поддерживает ли наше устройство функцию OTG USB — это зайти на специальный форум и выяснить это. Наиболее известные форумы представлены в списке ниже:
- XDA
- AndroidCentral
- HTCMania
На этих форумах можно получить ответы на многие вопросы, и если наше устройство поддерживает указанную технологию, то здесь можно найти ответ на вопрос, как активировать эту функцию поддержки.
Единственное, что можно привести в этой статье, так это небольшой список устройств, которые поддерживают OTG в той или иной степени, и без проблем видят подключенные к ним электронные устройства:
- Samsung Galaxy S3, S2, S
- Samsung Galaxy Note, Note II
- Samsung Galaxy Tab2 7.0 (P3100), Tab 10.1, Camera
- Nexus One, S, 4, 7, 10
- HTC Desire, One X, One S
- Sony Xperia S, P, U, Miro, Acro S, Go, Pro, Tipo, Sola, Arc S, Arc, Neo V, Play
- Sony Tablet S
- Acer Iconia Tab A200, Tab A500
- Motorola RAZR, Atrix, Xoom, Xoom 2
- Все модели BQ кроме Davinci, Darwin и Voltaire
- некоторые китайские планшеты
Конечно же, существуют тысячи устройств, поддерживающих технологию OTG. В списке приведены лишь самые популярные из них. Поэтому ваше устройство может поддерживать OTG и не находиться в этом списке.
Какие устройства, и каким образом можно подключать к телефону
Вся периферия, имеющая USB-порт, в теории может быть подключена к смартфону.
Это могут быть мыши, клавиатуры, флешки, внешние жёсткие диски, джойстики, модемы, камеры и многое другое.
Жёсткий диск и флешка
Несмотря на то, что во многих гаджетах флешка может читаться из специального слота, для такой же процедуры через USB требуется наличие OTG. И если с флешками практически не возникает проблем, то с жёсткими дисками не всё так просто. Диску может не хватить питания, и придётся использовать кабель с внешним питанием, который тоже имеется в продаже.
По исследованиям ряда авторитетных журналов, к смартфонам премиум-класса легко подключаются жёсткие диски не только USB, но и 2,5’’ формата без дополнительного питания, вплоть до 1 Тб. В целом, OTG можно использовать для хранения, но это не означает, что все жёсткие диски поддерживают этот формат. Чаще всего всё же требуется вывод дополнительного питания.
Мышь и клавиатура
Эти два периферийных устройства более актуальны для планшетов с большими диагоналями, на которых неудобно работать одной рукой набирая текст.
Однако и к смартфонам их подключить тоже можно.
Соединить через OTG мышь и клавиатуру можно как по отдельности через кабель, так и вместе, но при этом придётся внедрить в схему USB-хаб. А вообще у этой технологии есть серьёзные конкуренты в этом плане — беспроводные мыши и клавиатуры, которые подключаются через Bluetooth и имеют собственные источники питания. Может быть, поэтому технология OTG не так популярна?
Игровой джойстик и принтер
Джойстик — это необходимое решение как для планшета, так и для смартфона. Ведь не всегда удобно играть в игры базовым набором, который, по сути, представляет собой программные кнопки на экране. Внешний джойстик особенно актуален при использовании различных эмуляторов приставок на устройствах — Денди, Сега или другие.
Принтер же в целом подключить можно точно так же, как и к ПК. Естественно, что он должен обладать собственным источником питания. Кроме этого, может понадобиться специальное ПО, установленное на телефон от производителя.
3G и 4G модем и камеры
Несмотря на встроенную поддержку этих стандартов практически всеми более-менее современными смартфонами, может возникнуть необходимость в подключении внешнего модема. Это может стать альтернативным решением и для планшетов, в которых слот для сим-карт отсутствует. Правда, при этом придётся скачать и установить специализированное ПО.
Irbis TW39
А вот тот редкий случай, когда USB-порт спрятан прямо в самом планшете! Он здесь один. Что интересно, здесь есть и порт micro HDMI, что тоже очень важно.
Диагональ экрана нестандартная — 8,9 дюйма, а вот разрешение, можно сказать, классическое — 1280×800 пикселей. Поскольку планшет работает на основе операционной системы Windows 10, то и процессор от Intel — Atom Z3735G.
Планшет поддерживает мобильный интернет — 3G, 1 сим-карта. Клавиатура в комплекте.
- Диагональ экрана: 8,9 дюйма
- Разрешение экрана: 1280×800
- Вес: 475 г
- Процессор: Intel Atom Z3735G
- Объем памяти: 16 Гб
- Объем ОЗУ: 1 Гб
- Емкость аккумулятора: 4000 мАч
- Основная камера: 2 МП
- Поддержка карт памяти: есть
- Передача данных: Wi-Fi 802.
11n, 3G
11n, 3GКак включить OTG?
Как мы сказали ранее, OTG – «родная» для прошивки MIUI функция. Поэтому никаких особых инструкций по включению или выключению данной опции нет.
Все просто: вы вставляете одну сторону USB-шнура в смартфон, а другую – в USB-разъем того предмета техники, с которой вы хотели бы «сконнектиться».
Если мы разбираем связь «смартфон => техника» (например, телевизор), то на экране того же телевизора вы увидите всплывающее окошко, в котором будет написано, какие действия можно совершить при OTG-соединении. Имейте в виду, что список возможных функций будет сильно отличаться в зависимости от свежести вашего телевизора, а также от производителя и используемой в мониторе прошивки.
Если же речь идет об обратной связи («техника => смартфон»), то уведомления начнут появляться уже на экране телефона. Например, если вы захотите подключить к вашему Xiaomi флеш-накопитель, то в шторке уведомлений тут же появится напоминание об этом, а также кнопка безопасного извлечения устройства – прям как на ПК.
Режим хоста USB (Android)
Согласно стандарту USB (Universal Serial Bus) устройство классифицируется как хост или периферийное устройство. В наиболее распространенных сценариях хост, такой как ваш ПК, действует как контроллер, а периферийное устройство, такое как USB-накопитель, отвечает на его команды. On-the-Go (OTG) является расширением стандарта USB и часто упоминается как USB OTG. Первоначальная модель «хост/периферия» сохраняется, однако нововведением является добавление нового класса устройств, которые могут функционировать как хост или периферия и которые называются устройствами с двойной ролью.
Чтобы включить соединение OTG, кабель OTG подключается между двумя устройствами. Кабель OTG обычно имеет разъем OTG micro A-Type на одном конце, который подключается к хосту (например, устройству Android), и стандартный разъем USB на другом, который подключается к периферийному устройству (например, устройству RF Explorer). При подключении с помощью кабеля OTG исходное хост-устройство обозначается как A-устройство (т.
е. устройство Android), а исходное периферийное устройство обозначается как B-устройство (т. е. устройство RF Explorer).Чтобы избежать потенциальных конфликтов относительно того, какое устройство является хостом, а какое периферийным, назначение устройства A или B определяется ориентацией кабеля OTG. Этот кабель определяет, остается ли сигнальный контакт порта, к которому он подключен, плавающим или притянутым к земле. Устройство с сигнальным контактом, подсоединенным к земле, обозначается как A-устройство или хост по умолчанию, а устройство с плавающим сигнальным контактом обозначается как B-устройство или периферийное устройство по умолчанию.
Порты USB на большинстве продаваемых сегодня смартфонов и планшетов Android поддерживают OTG. Это означает, что вместо того, чтобы ваш компьютер был хостом, а телефон — периферийным устройством, вы можете сделать свой телефон хостом и подключить к нему другие периферийные USB-устройства, например. Проводник РФ. Однако, несмотря на то, что ОС Android и конкретное устройство могут поддерживать режим хоста USB, некоторые производители и поставщики услуг не включили эту функцию по умолчанию.
В этом случае решение довольно простое — добавить файл конфигурации в системные файлы Android, чтобы включить режим хоста USB.
Мы определили 3 требования к устройству Android для поддержки режима хоста USB и возможности связи с портативным анализатором спектра RF Explorer:
[1] Устройство Android должно работать под управлением ОС версии 4.1 (Jelly Bean) или выше. .
[2] Выходная мощность USB-порта Android-устройства должна составлять 5 В.
[3] Файл конфигурации android.hardware.usb.host.xml должен существовать на Android-устройстве в папке /system/etc/permissions. Наличие этого файла конфигурации — это то, что включает режим хоста USB на вашем устройстве Android.
Требование выходной мощности 5 В редко является проблемой, за исключением некоторых очень недорогих устройств Android. Если режим хоста USB в настоящее время не поддерживается на вашем устройстве Android, скорее всего, это связано с отсутствием файла конфигурации android.
hardware.usb.host.xml . Мы разработали простой инструмент, который поможет определить, соответствует ли ваше Android-устройство этим требованиям. Инструмент бесплатный и доступен в магазине Google Play: OTG Test For RF Explorer.
ОС Android — это модифицированная версия Linux, которую Google модифицировал для работы в качестве встроенной ОС на аппаратном обеспечении телефонов и планшетов. Linux — это зрелая и безопасная операционная система, требующая определенных разрешений для внесения изменений в системные папки и файлы. Существует два метода добавления отсутствующего системного файла: (1) разблокировать операционную систему Android, называемую «рутированием», или (2) запустить Google 9.0017 adb.exe (Android Debug Bridge) на ПК с Windows и скопируйте файл конфигурации android.hardware.usb.host.xml в папку /system/etc/permissions на устройстве Android. Мы предпочитаем последний метод и предоставляем инструкции по использованию adb.exe ниже.
[1] Включите «Параметры разработчика» на вашем устройстве Android.
[2] С помощью стандартного USB-кабеля подключите устройство Android к USB-порту на ПК с ОС Windows — НЕ используйте USB-концентратор. Если Windows сможет найти программное обеспечение драйвера устройства для вашего устройства Android, оно загрузит его. Ниже приведены примеры из диспетчера устройств, которые показывают, что «интерфейс ADB» был распознан Windows. Последние версии Windows могут находить и загружать драйверы adb для большинства устройств Android, но если он не может найти драйвер для вашего устройства, вам нужно будет выполнить поиск в Google по запросу «android adb driver» и установить соответствующий драйвер для вашего устройства Android.
[3] Загрузите файл install-adb.zip с нашего веб-сайта на свой ПК с Windows и разархивируйте его в новую папку — например, С:\прил.
[4] В командной строке выполните следующие команды adb:
- сервер уничтожения adb
- пусковой сервер adb
- адб USB
- устройства adb
- адб перемонтировать
- adb push android.hardware.usb.host.xml /system/etc/permissions
- перезагрузка adb
После перезагрузки должен быть включен режим USB Host, и устройство Android сможет
этого файла конфигурации только во время загрузки. Если файл существует во время загрузки, режим USB-хоста будет включен, в противном случае он не будет включен (даже если файл конфигурации существует).
Когда вы впоследствии запускаете приложение, такое как OTG Test For RF Explorer, и подключаете устройство RF Explorer через кабель USB OTG, появляется всплывающее окно с запросом на разрешение. Следует нажать кнопку «ОК». Этот запрос указывает, что устройство RF Explorer было обнаружено и режим хоста USB работает.
Хотя большинство новейших устройств Android распространяются с включенным по умолчанию режимом USB-хоста, многие из них все еще не включены. Если на вашем устройстве установлена операционная система Android версии 4.1 (Jelly Bean) или более поздней, режим хоста USB можно включить, скопировав файл конфигурации в системную папку. Если режим USB-хоста в настоящее время не включен на вашем устройстве Android, следуйте этим инструкциям: Инструкции по включению режима USB-хоста
Мы настоятельно рекомендуем всем клиентам ознакомиться с этим инструментом перед покупкой программного обеспечения Touchstone Mobile.
