Туннель Wi-fi -> RcSwitch для управления светом / Хабр

Предыстория

Довольно часто в наших домах стали появляться люстры, управляемые с использованием беспроводного пульта, который работает на частоте 433\315 mhz.

В моей квартире первой появилась такая люстра в комнате. Позже, когда наше семейство пополнилось двумя детьми, я был вытеснен «жить» на кухню, и беспроводного управления светом в моем новом жилище стало катастрофически не хватать. В связи с чем с небезызвестного всем сайта был заказан 4-х канальный беспроводной модуль.

И начался процесс «тюнинга» кухонной люстры. Для создания режима ночника была наклеена светодиодная лента и повешена на первый канал блока.

Остальные каналы блока используются для управления штатными лампами люстры. Один канал, правда, остался свободным. Блок питания для ленты уместился в чаше люстры, а вот запихнуть туда сам блок не получилось, пришлось вынести его наружу.

Жить стало легче. Но не знаю как у остальных, но у меня эти самые пульты стали постоянно теряться. Пришлось что-то с этим делать.

Железная часть

На базе известного микроконтроллера esp8266, с использованием прошивки с сайта homes-smart.ru мной был собран простой шлюз, а именно к модулю был подключен передатчик с частотой управления люстрами. С помощью Arduino я снял коды кнопок пультов «комнаты» и «кухни».

Сам модуль с ESP распаян на самодельном адаптере, с обратной стороны которого установлен стабилизатор напряжения 3,3 вольта и небольшой конденсатор, чтобы не заботиться о питании модуля. ESP соединяется с передатчиком через переходной адаптер.

Программная часть

Все бы хорошо, но возникла проблема, у используемой мной прошивки не было как такого пользовательского web-интерфейса. Поэтому выполнять команды можно было только через http запрос.

Для решения этой проблемы были написаны клиенты под windows phone и android (находится в состоянии альфа версии).

Для написания приложения под windows использовал Visual Studio 2015 RС. Это было мое первое знакомство с программированием под эту платформу. Хочу заметить, что в сравнение с программированием для Android эта платформа не вызвала никаких трудностей. Все работало сразу из коробки.

Дальше пришло время клиента под Android и тут начались трудности. Ранее я пробовал программировать для Android в среде Eclipse и вроде у меня все получалось. Но повторно установить эту среду у меня почему то получилось. Обратил внимание на то, что в новой Visual Studio появилась возможность создания проектов для Android, но и это направление у меня не пошло. В итоге был выбран более легкий путь с использованием замечательного ресурса appinventor.mit.edu. Быстренько накидал проект, залил его в телефон, и все заработало.

Однако довести его до конца так и не успел. Детишки не дают и шага без них шагнуть, поэтому личного времени совсем нет.

P.S. Это моя первая статья на Хабре, сильно не судите, постарался как можно полно описать, насколько это позволили моя грамотность и мои дети, не дававшие покою на протяжении всего повествования. Так что на этом я заканчиваю. Пора идти развлекать детей.

Надеюсь моя идея будет кому то полезна.

Упомянутые и используемые материалы

Прошивка: http://homes-smart.ru/
Клиент под Windows Phone: yadi.sk/d/53y6SsmljZGpm
Клиент под Android (не доделан до конца): ai2.appinventor.mit.edu/#6244931076096000

Установка приложения и регистрация. Система Minimir Home

Установка приложения и регистрация

Установите приложение Minimir Home

Регистрация: Создайте учетную запись в приложении, используя номер телефона или адрес электронной почты.

Добавление устройства в сеть Wi-Fi

и настройка приложения

Перед подключением устройств в систему Minimir Home убедитесь, что прибор корректно подключен к сети и схема собрана согласно инструкции по эксплуатации.

Люстры

Если светильник оснащен пультом дистанционного управления, то включите светильник стационарным выключателем и через 5 секунд (но не позже 10 секунд) после включения, нажмите на пульте кнопку . Светильник начнет непрерывно мигать — это свидетельствует о готовности подключения к сети Wi-Fi.

Если светильник не оснащен пультом дистанционного управления, то произведите от 5 до 10 повторных включений и выключений стационарным выключателем с интервалом в 1 секунду. Светильник начнет непрерывно мигать — это свидетельствует о готовности подключения к сети Wi-Fi.

Откройте приложение Minimir Home и выберите: «Добавить устройство» или «+», выберите тип устройства: — «Освещение», «Источник света», — «Источник света WiFi». Введите логин и пароль от вашей сети Wi-Fi. Установите соединение. После подтверждения запустится автоматический поиск устройства. Устройство появится в приложении и будет готово к использованию.

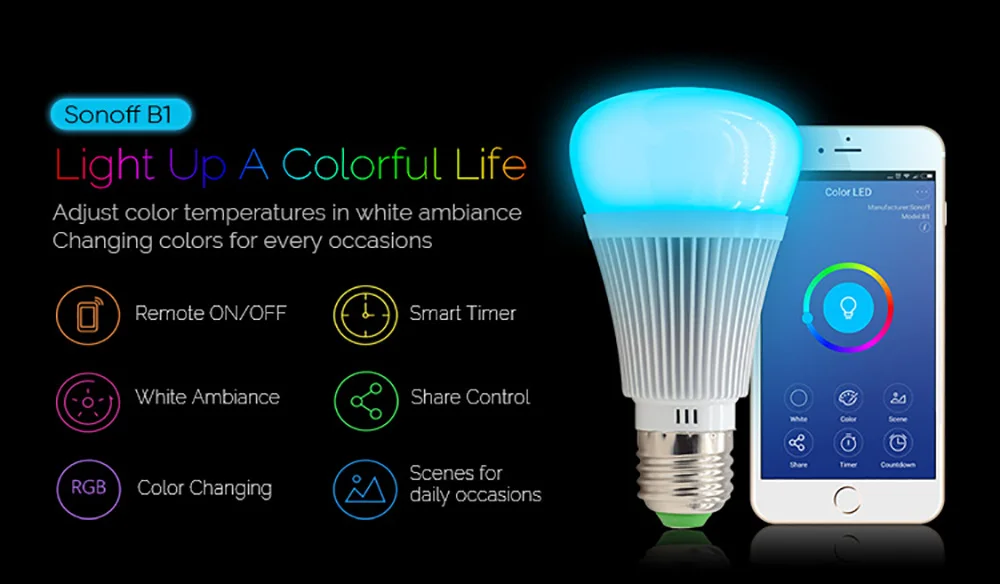

Лампы

После того как умная лампа установлена в патрон светильника произведите от 5 до 10 выключений и включений стационарным выключателем с интервалом в 1 секунду, чтобы обнулить все настройки. Умная лампа начнёт подавать световой сигнал с интервалом в 1 секунду — это свидетельствует о готовности подключения к сети Wi-Fi.

Мобильные розетки

Чтобы подключить розетку к сети Wi-Fi нажмите кнопку включения и удерживайте её нажатой 5-15 сек. Индикатор питания погаснет, отпустите кнопку и подождите. Индикатор питания снова засветится, засветится индикатор Wi-Fi — это свидетельствует о готовности подключения к сети Wi-Fi.

Откройте приложение «Minimir Home» и выберите: «Добавить устройство» или «+», выберите тип устройства: — «Электрик» — «Розетка Wi-Fi». Введите логин и пароль от вашей сети Wi-Fi. Установите соединение. После подтверждения запустится автоматический поиск устройства. Устройство появится в приложении и будет готово к использованию.

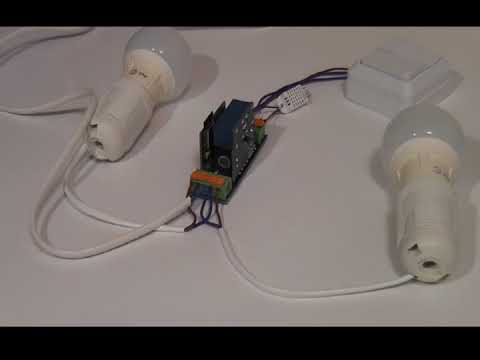

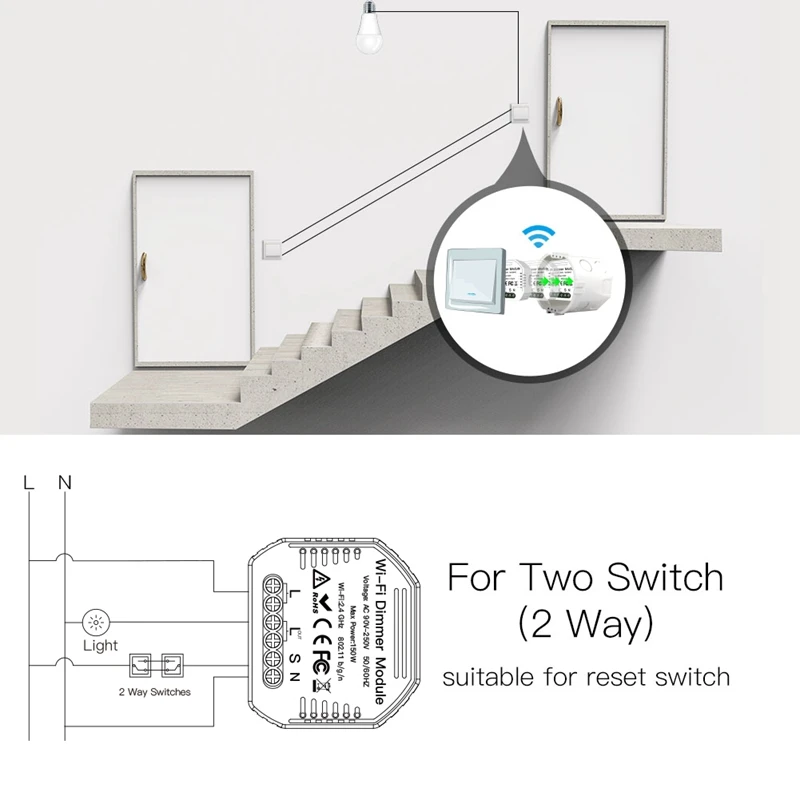

Компактное реле

Чтобы подключить реле к сети Wi-Fi 5 раз включите и выключите питание с помощью выключателя, подключенного в цепь. Устройство должно начать подать звуковые сигналы с интервалом в 1 секунду. Это означает, что реле находится в поисках устройства для подключения к сети.

Откройте приложение Minimir Home и выберите: «Добавить устройство» или «+», выберите тип устройства: — «Электрик», — «Модуль выключателя», — «Модуль (Wi-Fi)». Введите логин и пароль от вашей сети Wi-Fi. Установите соединение. После подтверждения запустится автоматический поиск устройства. Устройство появится в приложении и будет готово к использованию.

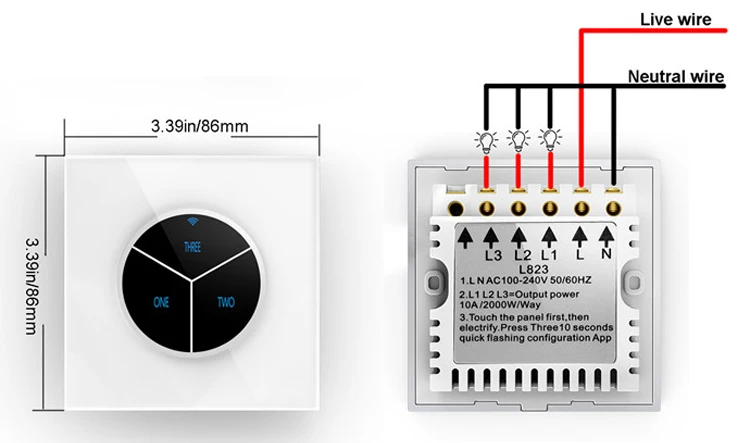

Сенсорные выключатели

Нажмите на сенсорную панель и удерживайте в течение 5 секунд до момента, пока на подсветке не начнет мигать красный индикатор. Это свидетельствует о готовности подключения к сети Wi-Fi.

Откройте приложение Minimir Home и выберите: «Добавить устройство» или «+», выберите тип устройства: — «Электрик», «Выключатель», — «Выключатель WiFi». Введите логин и пароль от вашей сети Wi-Fi. Установите соединение. После подтверждения запустится автоматический поиск устройства. Устройство появится в приложении и будет готово к использованию.

Встраиваемые розетки

Чтобы подключить розетку к сети Wi-Fi нужно перезагрузить устройство.

Нажмите кнопку в правом верхнем углу розетки и удерживайте её нажатой 5-15 сек. Когда красный индикатор погаснет, отпустите кнопку и подождите. Красный индикатор начнёт мигать — это свидетельствует о готовности подключения к сети Wi-Fi.

Откройте приложение Minimir Home и выберите: «Добавить устройство» или «+», выберите тип устройства: — «Электрик» — «Розетка Wi-Fi». Введите логин и пароль от вашей сети Wi-Fi. Установите соединение. После подтверждения запустится автоматический поиск устройства. Устройство появится в приложении и будет готово к использованию.

Внимание: необходимо завершить процесс подключения устройства в течение 3 минут после сброса устройства.

Видеоинструкция

Терморегуляторы

Чтобы подключить терморегулятор к сети Wi-Fi зажмите кнопки и одновременно. Как только два значка и на экране начнут мигать, это означает, что терморегулятор находится в поисках устройства для подключения к сети.

Откройте приложение Minimir Home и выберите: «Добавить устройство» или «+», выберите тип устройства: «Мелкая бытовая техника» — «HVAC» — «Термостат (Wi-Fi)». Введите логин и пароль от вашей сети Wi-Fi. Установите соединение. После подтверждения запустится автоматический поиск устройства. Устройство появится в приложении и будет готово к использованию.

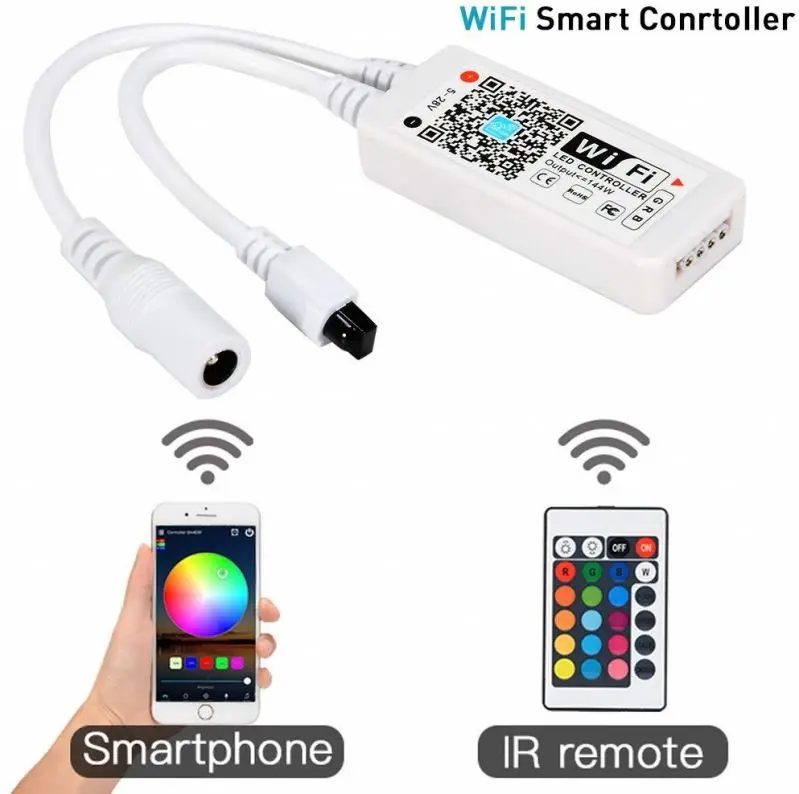

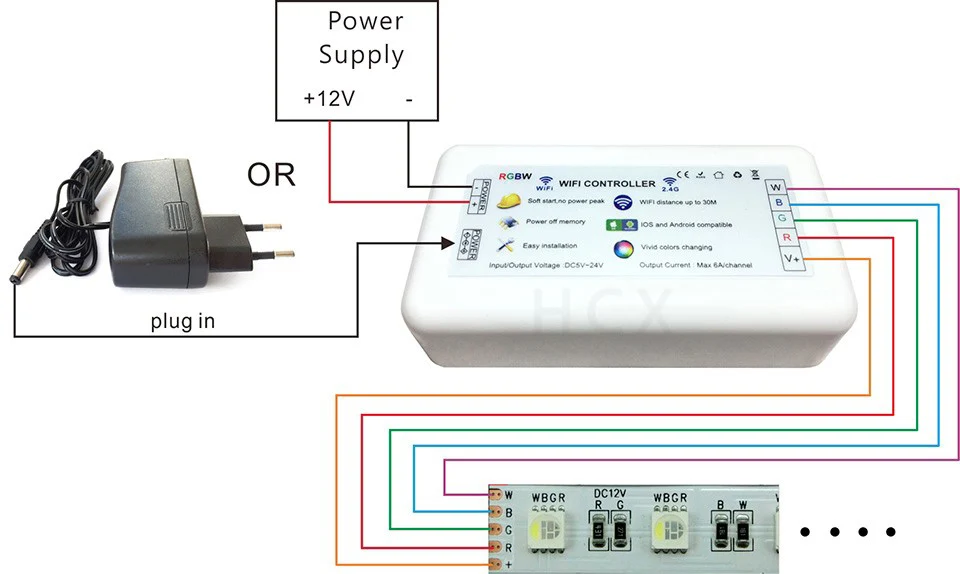

Контроллеры для LED‑лент

Для добавления устройства в сеть Wi-Fi зажмите кнопку на контроллере на 5-10 сек пока лента не начнёт подавать световой сигнал.

Для удобства использования устройство можно переименовать в приложении и добавить в определенную комнату, где оно будет установлено (данный пункт необязателен, его можно пропустить и вернуться к редактированию позже).

Если соединение не удалось проверьте, что:

Wi-Fi 2,4 ГГц;
телефон подключён к сети Wi-Fi;
выбрано верное устройство.

Остались вопросы? Задайте их нам!

Получить консультацию

Дистанционное освещение | Бритт Смарт Безопасность

Индивидуальная установка домашней системы безопасности в Колумбусе и Медине, штат Огайо.

Свяжитесь с нами >

На что обратить внимание:

При выборе лучших систем освещения с дистанционным управлением мы ориентируемся на следующие факторы:

Возможность подключения

Некоторые системы освещения с дистанционным управлением используют Wi-Fi, в то время как другие могут без него или с технологией Z-wave. Следует избегать систем освещения, которые полагаются на него, если ваш Wi-Fi ненадежен.

Варианты управления

Термин «дистанционное управление» может относиться к разным вещам. В своей самой простой форме это просто означает, что система освещения должна управляться чем-то другим, кроме ручного управления выключателем света. Голосовое управление, управление приложением или наведение пульта на выключатель через всю комнату — все это возможности.

Интеграция

Большинство современных решений для удаленного управления освещением представляют собой интеллектуальные устройства. Если вы заинтересованы в одном смарт-устройстве, есть большая вероятность, что в вашем доме уже есть другие. В результате мы уделяем особое внимание решениям, которые работают с устройствами для умного дома, такими как Amazon Alexa, Apple Home Kit, Google Assistant и другими. Эти соединения предоставляют вам больше возможностей для регулировки освещения.

Использование голосовой активации в оборудовании для умного дома становится все более популярным. Пользователи могут настраивать свои устройства в области Smart Home приложений Alexa и Google Home. Многие компании, такие как Amazon, упрощают внедрение смарт-гаджетов. Вы можете использовать голосового помощника в дополнение к пульту дистанционного управления Insteon. Свет включается, как только Алекса говорит: «Да будет свет». Установите сцену в приложении Insteon, и она мгновенно синхронизируется с приложением Alexa, если вы планируете использовать устройства Insteon. Покажите его приятелю или используйте во время субботнего утреннего телешоу. Используйте своего любимого домашнего помощника, чтобы управлять светом на расстоянии.

Различные типы освещения с дистанционным управлением

Несмотря на то, что в последнее время умные дома стали популярными благодаря простоте доступа к устройствам, подключаемым к Интернету, дистанционное освещение не такое уж новое изобретение, как вы могли бы подумать! Раньше такие технологии, как радиочастота или инфракрасное излучение, использовались, чтобы дать домовладельцам возможность управлять освещением одним щелчком пульта дистанционного управления.

Радиочастотные (РЧ) переключатели освещения

В переключателях такого типа для связи между переключателем и передатчиком используется радиосигнал.

Обычно передатчик представляет собой пульт дистанционного управления с батарейным питанием. Недостатком этого старого метода является то, что приемник должен быть подключен к распределительной коробке выключателя света.

С другой стороны, с диапазоном более 100 футов диапазон впечатляет. С радиочастотными выключателями вам также не придется менять лампочки.

С некоторыми брендами вы можете использовать пульт дистанционного управления или настенный выключатель для дистанционного управления освещением, но вам потребуются совместимые лампочки. РЧ-переключатели по-прежнему заслуживают внимания, если вам нужен новый переключатель, установленный именно там, где вы хотите, без необходимости повторной проводки.

Выключатели инфракрасного (ИК) освещения

К переключателям ИК-подсветки применима та же идея, что и к пульту телевизора.

Многие интеллектуальные коммутаторы оснащены встроенными инфракрасными приемниками и компактным пультом дистанционного управления. Замените сам коммутатор для простой установки, не требующей повторной проводки.

Физические препятствия, с другой стороны, являются проблемой для инфракрасной технологии. Чтобы переключатель работал правильно, вам понадобится чистая и свободная линия прямой видимости.

Дистанционное управление выключателями света с поддержкой Bluetooth и WiFi

Если ваши светильники имеют встроенный модуль Bluetooth, теперь вы можете управлять ими через устройство с помощью Bluetooth.

Переключатели Wi-Fi работают так же, как переключатели Bluetooth, за исключением того, что вместо этого они подключаются к вашей домашней сети. Выключатели с поддержкой Wi-Fi — это наша технология, которая позволяет вам управлять освещением из любого места. Эти типы устройств также позволяют вам устанавливать расписание, чтобы свет включался к тому времени, когда вы возвращаетесь домой.

Домашний концентратор требуется для большинства интеллектуальных осветительных приборов WiFi, но в обмен на эти небольшие инвестиции вы получите гораздо более полный контроль над освещением в подключенном доме.

Выключатели света с дистанционным управлением с поддержкой Z-Wave

Z-Wave — это беспроводная технология мирового стандарта, которая позволяет всей вашей домашней электронике общаться друг с другом и с вами с помощью дистанционного управления. Он использует простые, надежные, маломощные радиоволны, которые легко проходят сквозь стены, полы и шкафы без помех от других беспроводных устройств, которые могут быть в вашем доме. Выключатели управления освещением Z-Wave могут быть добавлены для замены практически любого существующего выключателя освещения, обеспечивая полное дистанционное управление.

Коммутаторы Z-Wave работают так же, как коммутаторы WiFi, за исключением того, что они подключаются к центральному концентратору Z-Wave, а не к вашей домашней сети. Переключатели с поддержкой Z-Wave — это наша технология, которая позволяет вам управлять освещением из любого места. Эти типы устройств также позволяют вам устанавливать расписание, чтобы свет включался к тому времени, когда вы возвращаетесь домой.

Для интеллектуального освещения Z-Wave требуется концентратор Z-Wave, но в обмен на эти небольшие инвестиции вы получите гораздо более полный контроль над освещением в вашем подключенном доме.

Часто задаваемые вопросы

Что такое дистанционное освещение?

Дистанционное освещение — это возможность управлять любым источником освещения на расстоянии. Больше не нужно искать нужный выключатель или забывать выключать свет после ухода.

Могу ли я дистанционно управлять своим освещением?

Если вы хотите превратить вашу текущую систему освещения в нечто, которым можно управлять удаленно, у вас есть несколько вариантов. Умные лампочки традиционно просты в установке и ими можно управлять с помощью приложения. Умные штекеры также могут быть реализованы для управления существующими функциями освещения.

Как дистанционно включить свет?

В зависимости от настроек домашней автоматизации у вас может быть пульт дистанционного управления, приложение или голосовая команда для управления освещением. Лучший способ определить, как использовать дистанционное освещение, — обратиться к руководству пользователя. Большинство новых систем совместимы с настройками умного дома, такими как Alexa.

Как работают фонари с дистанционным управлением?

Каждая система освещения с дистанционным управлением уникальна. Соединение Wi-Fi, Z-wave или Bluetooth используется многими системами освещения с дистанционным управлением. Другие используют инфракрасную или радиочастотную технологию.

7 отличных идей беспроводного управления освещением для дистанционного управления освещением —

С самого первого дня мы создавали системы дистанционного управления, которые идеально подходит для дистанционного включения освещения.

Благодаря множеству беспроводных радиочастотных систем, которые можно использовать для управления различными типами освещения, будь то дистанционное включение садового освещения, переключение набора огней в гараже или зимнем саду или прожекторов на футбольном поле, некоторые из наших элементов управления разработан с учетом различных переключений света.

В этой статье мы рассмотрим 7 различных простых вариантов переключения, идеально подходящих для беспроводного управления освещением.

SWITCHLINK — это наша стандартная опция для переключения света. Почему? Потому что это уже беспроводной выключатель света!

Передатчик представляет собой беспроводной групповой переключатель с батарейным питанием, питание которого осуществляется от батарейки типа «таблетка» CR2032.

Из-за безбатарейных выключателей света некоторых монтажников отпугивают выключатели с батарейным питанием. Тем не менее, стоит отметить, что кинетические переключатели не могут производить столько же энергии, сколько батарея, и поэтому диапазон значительно меньше (обычно около 30+ метров) по сравнению с передатчиком SWITCHLINK, который может производить диапазон до до 200 м в прямой видимости и 80 м в пределах зданий.

В сочетании с приемником MAINSLINK эта система предназначена для одноканального переключения света и требует источника питания 230 В переменного тока. Это быстрое, простое и экономичное решение для переключения света, когда прокладка кабеля сложная, дорогая или требует много времени.

Посмотреть SWITCHLINK здесь.

2. СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ – 1-канальная система СЕТЬ + брелок

СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ – отличное решение для тех, кто хочет дистанционно переключать свет с помощью простого карманного пульта дистанционного управления FOBBER.

Также использующий приемник MAINSLINK, MAINSSWITCH является популярным 1-канальным решением для переключения садового освещения и имеет дальность прямой видимости до 200 метров. Поставляется готовым к использованию с защелкивающимся брелоком, а также с возможностью добавления в систему дополнительных передатчиков или приемников.

Эта простая в настройке система идеальна, если для установки требуется коммутируемый выход 230 В переменного тока.

Посмотреть СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ здесь.

3. HORNETPRO – универсальное включение света с карманных брелоков

Серия HORNETPRO — еще одна отличная альтернатива, предлагающая 1-, 2-, 3- и 4-канальные системы коммутации от источника питания 6–32 В постоянного тока или от сети 230 В переменного тока. В этой серии также используются наши карманные брелки-передатчики FOBBER, и они поставляются с более крупным водонепроницаемым приемником со степенью защиты IP68, предоставляя пользователю возможность изменять режим вывода на мгновенный или фиксируемый.

Дополнительные передатчики могут быть добавлены в систему с использованием того же процесса «легкого обучения» с использованием магнита, без открытия корпуса.

Дальность действия – 200 м Линия прямой видимости

Посмотреть серию HORNETPRO можно здесь.

4. Система FERRET – добавьте РЧ-управление к существующему освещению

У вас уже есть набор светильников и вы хотите добавить к ним РЧ-управление?

Используя FERRET, крошечный 1-канальный радиоприемник, вы можете добавить его к существующим источникам света и дистанционно переключать его с любого из наших радиочастотных передатчиков, совместимых с 868 МГц.

Предусмотрена также простая система блокировки ВКЛ/ВЫКЛ! (Пожалуйста примечание – другие FOBBERS доступны для мгновенного срабатывания. Пожалуйста обзор линейки FOBBER-8T)

В качестве небольшого РЧ-приемника он идеально подходит для установки в узких пространствах или полостях. Поскольку он может питаться от источника постоянного тока 4–24 В или от дополнительного сетевого блока питания FERRET 230 В переменного тока, FERRET идеально подходит для добавления РЧ-переключения к существующим источникам света, которые раздражают или неудобны для переключения.

Посмотреть серию приемников FERRET можно здесь.

Посетите наш канал на YouTube, где вы найдете вводное видео, а также обучающее руководство по FERRET – Щелкните здесь.

5. BOGEYBOARD – Создайте свой собственный выключатель освещения, используя любой беспотенциальный групповой выключатель. собственный переключатель.

И самое приятное? Это очень просто!

На самом деле у нас есть простое пошаговое руководство, которому вы можете следовать здесь.

ИЛИ Посмотрите наш видеоурок!
