Лучшие выключатели освещения для умного дома – сравнение характеристик

Лучшие выключатели освещения для умного дома представлены производителями BroadLink, Sonoff, Xiaomi, Livolo. Чем они отличаются, какой прибор выбрать и купить?

Выключатели освещения от фирм BroadLink, Sonoff, Xiaomi, Livolo широки представлены в магазинах. Они отличаются характеристиками, функциональностью, исполнением, управлением и стоимостью.

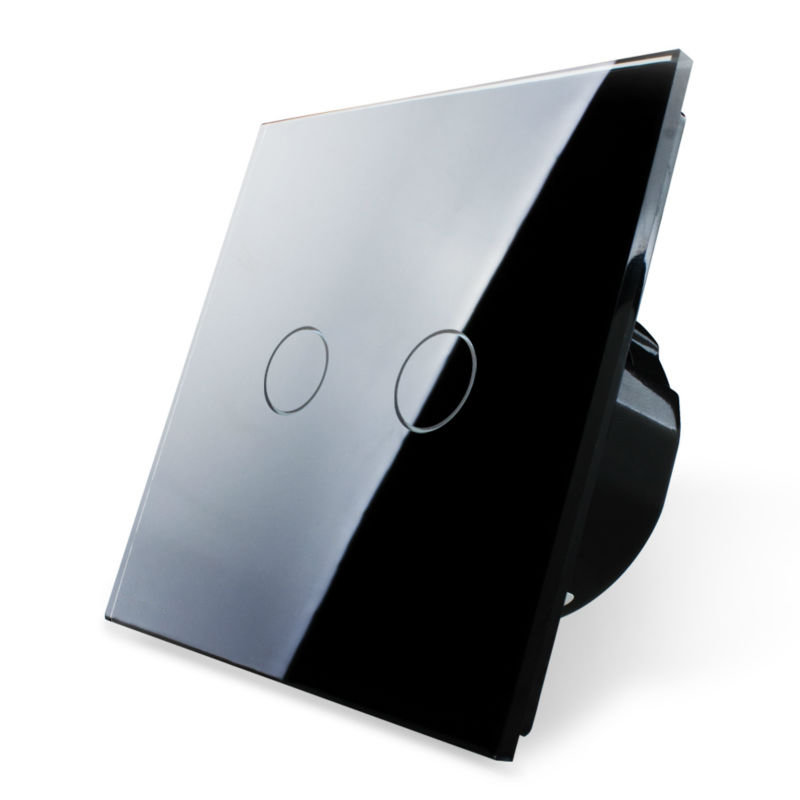

Livolo

Livolo представляет выключатели освещения самого разного типа. Устройства предназначены для подключения 1-3 линий нагрузки. Есть модели только радиоуправляемые. Большинство модификаций могут устанавливаться в ванной, поставляются с пультом. Модель VL-C701R-12 производства Livolo оборудована беспроводным чипом для простой и быстрой интеграции с системой умного дома Broadlink.

Чтобы настроить его работу нужно использовать программное обеспечение «IHC». Его можно скачать на смартфон, работающий на Android или IOS. После выполнения простых настроек выключателем Livolo можно будет управлять посредством использования универсального пульта от Broadlink RM-Pro.

Подсветка у Broadlink выполнена за счет установки одного светодиода. Он светит синим цветом. При выключенном приборе освещения он горит очень слабо, при включенном немного мощнее. Компания Livolo приняла другое решение. Они используют пару светодиодов разного оттенка. В их приборах синий цвет сигнализирует о выключенном состоянии, а красный о включенном.

Livolo не корректно будет работать с некоторыми видами ламп. Это важно учесть при выборе выключателя для умного дома. Если установлен светильник с люминесцентными лампами, светодиодными, LED лентами мощностью до 18 Вт, в выключенном состоянии они будут мигать. Чтобы устранить эту неприятную ситуацию потребуется установка специального адаптера. Стоимость умных выключателей разработки компании Livolo 12-40 долларов, цена установлена в зависимости от особенностей модификации.

У приборов компании Livolo выключение и включение производится кнопкой пульта, у них не предусмотрена обратная связь. Процент срабатывания при подаче сигнала со смартфона и с ДУ пульта достигает 80-85%. Каждый пятый раз приходится нажимать кнопку повторно.

Продукция соответствует установленным европейским стандартам, предъявляемым к электротехническим устройствам данного типа. Выключатели Livolo собраны качественно, контроль за производственным процессом действует нормально. Клеммы выплавлены как положено из латуни. Корпус сделан из термостойкой, негорючей пластмассы. Производитель использует закаленное стекло. Панель с сенсорами держится на защелках, легко снимается, устанавливается.

Умный выключатель Livolo компания разработчик оборудовала защитой от обрыва цепи. Эта функция срабатывает при перегорании лампочки, срабатывании автомата, исчезновении напряжения в сети. В таком случае устройство отключается, оставаясь в таком состоянии даже при подаче тока. После выявления и устранения неисправности его можно будет включить касанием пальца или пультом.

BroadLink

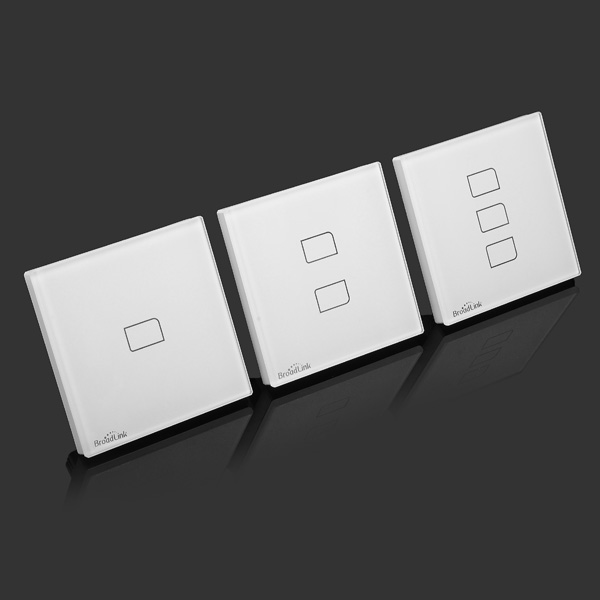

Умные выключатели освещения BroadLink выпускаются 1-3 канальные. При использовании универсального пульта RM-Pro ими можно управлять со смартфона. Функция таймер позволяет автоматически выключать освещение перед сном, может имитировать присутствие человека, когда он уехал в отпуск, чтобы сбить с толку воров.

Умные выключатели освещения компании поддерживают:

— максимальную мощность 200 ватт на каждую кнопку, или 100 ватт в случае установки энергосберегающих ламп;

— частоту 433 МГц беспроводной стандарт;

— управление касанием или дистанционно.

Если нужно использовать светодиодную лампу до 7 Ватт потребуется установить балласт из комплекта параллельно ей. Купить BroadLink модель TC2 можно за 20 долларов. Выключатели для умного дома компании характеризуются как прочные, огнестойкие, безопасные.

У них всего 100 миллисекунд отклик сенсора, это очень быстрое время срабатывания. Автоматизировать процесс управления освещением можно в зависимости от выполненных настроек датчика e-Air или системы S2.

Некоторые умные выключатели, разработанные компанией BroadLink, по размерам немного больше, и по ширине, и по толщине, чем Livolo. Они более заметные на стене, сильнее выступают. У первого производителя приборы помещены в корпус крепкий пластиковый, огнестойкий, у второго он металлический.

Sonoff

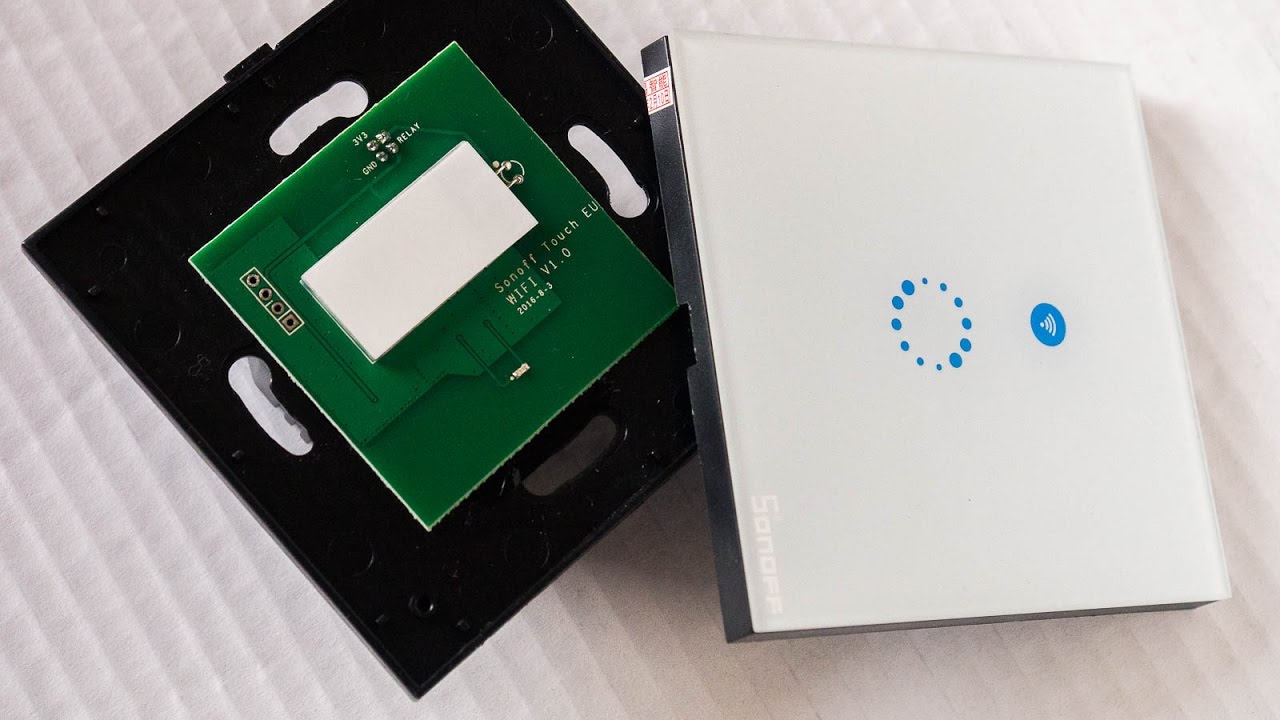

WI-FI выключатель Sonoff работают на базе чипа ESP8266, поэтому есть возможность использования прошивок разных производителей систем умного дома. После подключения устройства к приложению eWeLink можно будет:

— задействовать таймер, обратный отсчет;

— управлять нагрузкой;

— программировать 8 сценариев.

Приборы управления освещением от Sonoff можно купить за 10-30 долларов. Выключатели компании подключаются посредством использования трехжильного кабеля. Максимальная мощность 600 ватт на канал. Устройство может работать с Alexa и Google Home.

Выключатель компании Sonoff модель TH-16 предоставляет широкие возможности. У него есть разъем для датчика температуры и влажности. С его помощью можно управлять не только домашним освещением, а и воротами, кондиционером, бойлером, практически любыми устройствами.

Xiaomi

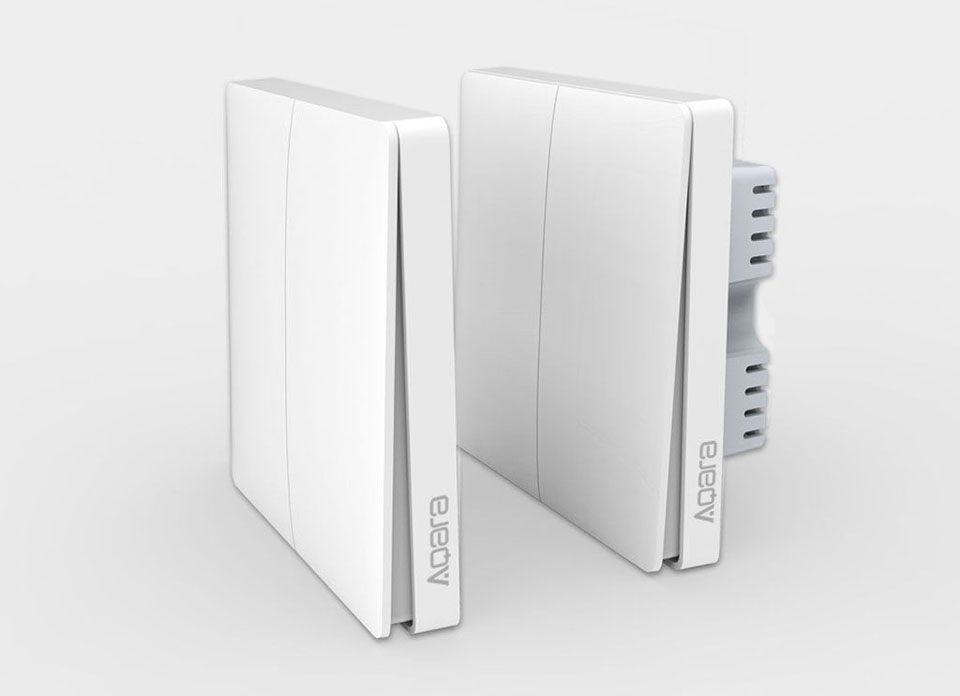

Xiaomi выпускает умные выключатели для системы освещения серии Aqara. Устройство поддерживает беспроводную связь ZigBee. Чтобы подключить его к сети нет необходимости вносить какие-либо изменения в обычную схему освещения. Прибор встраивается в систему умного дома благодаря Mi Smart Home Multifunction Gateway 2.

Есть модель выключателя от Xiaomi выполненная из двух основных частей: настенного устройства и переносного дубля. Они оба поддерживают беспроводную связь Wi-Fi. Первый элемент монтируется на место старого, выбрасываемого выключателя. Второй состоит из пульта ДУ и коммутатора, необходимого для того, чтобы настенный элемент контактировал со смартфоном.

Есть возможность синхронизировать работу выключателя Xiaomi с некоторыми гаджетами умного дома. Его можно запрограммировать на выключение света при включении телевизора или на включение прибора освещения при срабатывании датчика движения. Устройство корректно работает с большинством продающихся в магазинах типов лампочек.

Стоимость последней модели умного выключателя от Xiaomi примерно 30 долларов. Возможна настройка следующего сценария на несколько действий: при срабатывании датчика движения прибор отправляет сообщение, включается свет, чтобы можно было хорошо рассмотреть того, кто ходит по помещению, и снимается короткий видеоролик на камеру.

Выключатель Aqara рассчитан на установку в квадратную коробку 86*86 мм, в обычную по размеру, круглую, он не вместится. При выборе прибора нужно учесть эту особенность.

Вывод

По цене выключатели освещения от фирм BroadLink, Sonoff, Xiaomi, Livolo почти не отличаются. У них разное по качеству исполнение, функциональность, что зависит от модели. Любые устройства можно задействовать в системе умного дома. Производители предлагают сенсорные панели, оформленные по-разному, широкую цветовую гамму, поэтому они подойдут к любому дизайну интерьера.

Если необходимо совместить работу выключателей в системе охраны, создать эффект присутствия людей, в то время как в помещении никого нет, специалисты рекомендуют покупать приборы Broadlink. Выбор во многом зависит от целей, идей, которые планируется реализовать. Начинающие могут купить недорогой прибор с минимумом функций.

Выбирая умный выключатель нужно помнить о том, что таймер предназначен только чтобы включать и выключать приборы освещения в заранее заданное время. Он независим и работает автономно. Сценарии позволяют настроить широкий набор самых разных действий. Все зависит от фантазии человека, установленных датчиков.

Одни сценарии могут быть частью любых других, но они работают корректно только при наличии подключения к сети интернет. Благодаря выключателям освещения BroadLink, Sonoff, Xiaomi, Livolo управлять светом можно опираясь не только на эстетические соображения, внешний вид устройств.

Мой умный выключатель или как я сделал девайс для умного дома без опыта разработки электроники, проживая в деревне в Индонезии

Говорят что лень — мать прогресса. В моём случае, так оно и было. Сейчас я живу в солнечной Индонезии, где по ночам люди освещaют свои дома для отпугивания воров (и призраков). Случилось так что моим поручением стало включение и выключение сего освещения. Каждое утро и вечер надо пройти вокруг дома и щёлкнуть всеми наружными выключателями. Особенно трудно не забыть об этом утром, поскольку включённые лампочки не заметны при дневном свете. После недельки таких хождений мне захотелось лучшей жизни. Я решил сделать дистанционный выключатель и автоматизировать управление светом. Таким образом, закладывая первые виртуальные кирпичи своего умного дома. Была только одна маленькая проблемка — я не имел ни малейшего представления как спроектировать электронику и развести плату.

На заглавном фото вы видите результат моих работ. Выключатель представляет из себя две вставки в стену. В одной располагается физический выключатель, а в другой его «мозг». Виртуальный выключатель работает в OpenHab2, запущенный в с свою очередь на RaspberryPi2.

Дизайн/Пожелания

Итак, с чего же все таки начать разработку такого устройства? Я хотел чтобы виртуальный выключатель работал вместе, а не вместо, физического, и чтобы выключение физического выключателя не отключало виртуальный. Здесь такую конструкцию любя называют «отельный выключатель».

А как быть с корпусом? Мой девайс ни в коем случае не должен быть «wall wart»-ом. Наоборот, он должен гладко сливаться с физическим выключателем не выдавая своего существования. Значит плата должна будет помещаться в одну из распостранённых стенных коробочек. Ниже, на фотографии показан экземпляр такой коробочки, она из линейки выключателей и розеток компании Panasonic. На её базе я разработал своё устройство.

Ок, а что про «умные» функции? Я хотел выключатель который знает включён ли он или нет. Не просто знал статус рэле, но действительно знал если ток течёт через систему. Также я хотел чтобы это состояние сохранялось долгосрочно, и например, при сбое в электросети свет не включался/выключлся внезапно, после восстановления питания.

Напоследок, я хотел красивую панель управления для виртуального выключателя. Мне требовалось хорошее решение для контроля умного дома, куда я мог бы подключиться. Я совсем не желал писать еще одно кул-приложение для смартфона, чёрт побери!

Первый Прототип

Итак, я хотел построить электронное устройство, но совсем не знал как это сделать. Я был знаком с микроконтроллерами, умел пользоваться мульти-митером и спаял пару нехилых бордов чужого дизайна. Но проектировать свою схему я никак не умел. Поэтому, сперва я решил собрать свой выключатель из готовых модулей. Вот что я насобирал:

Для понижения 220В в 5В я использовал заряжалку от телефона. Сразу берите хорошую заряжалку, например ту которая прилагалась к телефону при покупке. Не покупайте Китайский афтермаркет на базаре, они обычно кривые. Я взял свою от какого-то старого Самсунга.

Рэле я взял как кит («beefcake» kit из SparkFun-a). Оно было большое, с громким кликом и имело всю необходимую обвязку (транзистор, защитный диод, итд) чтобы орудовать им ногой микроконтроллера.

Для измерения тока я взял один из Allegro-вских ACS712 модулей на маленькой плате. Там была вся обвеска, нужно было только подключить питание и читать аналог выход.

Вышеперечисленное составило мой модуль питания. Для логической части я взял:

Dev-борду на PIC24F от Circuits@Home. Она была сделана для создания USB Host устройств, но мне от неё нужен был только гигантский PIC, который на ней стоял. Также, я взял PickIt3 программатор/дебагер для него. В аду есть зарезервированное место для того человека, который в первый раз осмелился назвать эту хрень дебагером.

Wifi модуль изначально был CC3000 на breakout board-е. Но ненадолго. CC3000 мог быть той самой рабочей лошадкой для интернет утюгов, но только до того как TI не взвинтила на него цены (от $10 до $30) и прекратила выдавать сэмплы. Как раз когда я собирался погрузиться в его изучение, вышел другой чип про который вы возможно слышали — ESP8266. Ультра-дешёвый wifi модуль управляемый странными AT командами.

АТ команды еще долго не давали мне покоя. Кого в здравом уме может потянуть на водворение столь странного синтаксиса? Потом я конечно понял, что эти АТ команды не изобретены Espressif-ом (компания выпускающая ESP8266), а были использованы потому что такие же АТ команды в том же исполнении были использованы ранее в других похожих продуктах, такими как например GSM модемы. А ещё ранее GSM модемов, ими пользовался кто-то еще, и так далее к самому первому dialup модему. Ожидалось что люди раньше писавшие под АТ команды смогут быстро подключить ESP8266. Только это был не я 😉

Софт для микроконтроллера.

Программирование — другое дело, это я могу! Используя мою компашку модулей я написал большинство прошивки для PIC-а. Я решил, несколько произвольно, что мой девайс будет доступен через JSON RPC поверх TCP. RPC (remote procedure call) показался мне наиболее логическим способом организовать связь между центральным сервером и моим устройством. Устройство будет открывать соединение с сервером, а сервер будет пользоваться установленным каналом для вызова методов «вкл», «выкл», «статус» и получать какие-то данные в ответ. А JSON я взял чтобы не придумывать свой синтаксис и парсер к нему.

Я нашел маленькую С либу для JSON парсинга — JSMN. Она легка в использовании, но в ней не было простых способов для проходов по JSON дереву. Без проблем, нужный функционал был легко добавлен. Поверх JSMN, я написал свой JSONRPC сервер. Модуль инициализируется массивом function pointer-ов и строковых имён функций (примерно как регистрируются JNI методы в Андроиде). Таким образом сервер знает какую функцию запустить когда встречает eё имя в JSONRPC запросе. При вызове происходит автоматическая проверка типа аргументов, проверка типа возврата будет добавлена в будущем. Взгляните, если вам интересно.

О, да, есть еще одна вещь которую стоит упомянуть прежде чем мы пойдём дальше. Каждый микроконтроллерный проект стоит начинать с хорошего UART консоля. Ну, вообще-то довольно просто послать пару байт по UART-у а потом покрутиться в цикле, ожидая ответа, ты это имел в виду? Нет, это плохой UART консоль. Хороший будет неблокирующим, использующим прерывания, кольцевые буферы и всё такое. К сожалению опен сорцного варианта я не нашел, и был вынужден портировать один из вендор-привязанных под свои нужды. Собираюсь написать свой, с нуля, и выпустить его, но руки все никак не доходят.

Также, нам нужен интерфейс к ESP8266. Я решил написать модуль который назвал ‘at-socket’. Пользовательский интерфейс сокет-подобный: open/close/send/receive/joinap/quitap/etc, но под капотом эти функции выполняют последовательности правильных AT команд и возвращают бинарные статусы. Это было намного труднее чем может показаться. Сталкиваясь с AT командами впервой, я не знал есть ли какие-то устоявшиеся конвенции, и если авторы данной AT имплементации их придерживались. Например, не было сказано ничего про синхронизацию (возможно ли прочитать асинхронную АТ команду посреди синхронного вызова?). Контрольные слова иногда меняются в разных командах (пр. ERROR и FAIL), а иногда вообще используются одиночные, символы без EOL маркеров (пр. ‘>’), и поэтому нельзя вот так просто взять и читать построчно из буффера. Ещё не забываем парсить размер входящих данных из строки в инт. Вместе взяты, эти мелочи сильно мешаются. В конце концов, методом экспериментов, я получил нечто исправное, но вы наверное можете представить как код, написанный таким образом, выглядит изнутри. Поэтому вашему вниманию я его предлагать не буду. Возможно после того как я его перепишу зная главные подвохи, но не ранее. Мне одно не понятно — где все эти легаси АТ команд либы которые держат этот синтаксис на плаву?

Второй заход на железо/Делаем платы

До этого момента, я успешно компенсировал своё незнание электроники использованием готовых модулей, но теперь оно смотрело мне прямо в лицо. Альфа версия прошивки для микры была готова и рвалась на новое железо. Я понимал что изготовка плат займет время, поэтому хотел начать процесс как можно быстрее, а в это время ковырять центральный сервер умного дома.

Мои попытки заинтересовать друга-электроньщика не увенчались успехом. Я был один. Я решил что по крайней мере нарисую схему, в конце концов, у меня уже были все модули одиночки и к ним обычно прилагалась схема, или-же была в даташыте. Всё что от меня требовалось это объединить всё в одну большую схему, а с ней уже можно было грамотно спрашивать о помощи.

С помощью ютуба и поисковиков я научился использовать электронный CAD (начинал с Eagle-a, и да, он ужасен). По мере добавления каждого модуля в мой мастер чертёж, я просто не смог не задаться вопросами про то как он работает. До этого электронные схемы вводили меня в заблуждение. Они были большими и я даже не знал с какой стороны начинать на них смотреть. А тут, всё было элегантно разбито на маленькие кусочки и можно было задуматься над тем что даёт тот или иной резистор и конденсатор. Я задавал вопросы на stackoverflow и toster, и понемногу начал понимать что к чему — сurrent limiting resistors, pull ups, pull downs, filtering caps, protection diodes, voltage dividers и тд. А ещё я понял что для каждой микросхемы обычно есть примеры разводки в даташыте, и даже если не всё понятно, можно начинать использовать и задавать вопросы. Таким образом я даже осмелился добавить несколько вкусностей в свою большую схему которых не было в модулях. И наконец-то я понял какая она — минимальная обвязка для микропроцессора. На эту тему предлагаю вам отвлекательную историю.

Как я бездарно сжёг первый прототип и искал детали в местном, деревенском магазинеКак только я закончил первый проход по прошивке, у меня произошло небольшое происшествие. Я держал ступню в лечебной ванне из пероскида (тропический фангус, фу, не спрашивайте) и как дурак, не вставая, протянутой рукой неправильно подключил питание в первый прототип. Это были 12В а не 5. Белый думок закружился над платой. Я разобрал агрегат, и стал проверять компоненты. Всё было плохо. Сгорело всё… кроме программатора, но тогда я этого не знал. Теперь-то мне точно надо было делать свою плату. Пока я заканчивал схему, я решил попробовать спаять новою дев борду для PIC-а, благо у меня были в запасе пара чипов и я уже нашёл минимальную обвеску в даташыте. Мне нужны были только несколько керамических конденсаторов, резисторов, и может быть кристалл и линейный источник. Я составил список и направился в местный магазин электроники.

Дайте я вам немного расскажу про Индонезийские электронные магазины. Это обычно полу-тёмная, тесная комната с открытой стеной на улицу и минимальными витринами. Ходовые товары это колонки и усилители для многочисленных мечетей и немного дешёвых Китайских LED-шных поделок которые местные любят крепить куда-нибудь на бампер своего автомобиля или мопеда. Вся электронная мелочь лежит в пыльных коробочках за прилавком с пожелтевшими наклейками. Даже и не думайте про каталог, говорите что вам нужно и мы проверим есть это у нас или нет. В тот вечер я зашёл на Digikey, ткнул в поисковую строку и тихо плакал. Однажды я увидел пару школьников покупающих транзисторы, светодиоды и еще какую-то мелочь. Я спросил у них, что они собирают, поскольку до этого я никогда не видел чтобы кто-то здесь интересовался сбором электроники. Они сказали мне что делают flip-flop. Внезапно у меня была надежда! Здесь все таки существуют те кого интересует электроника. Может быть я их найму когда они закончат школу, или устрою им хакатон, или… но не долго музыка играла. Оказалось что они собирали flip-flop для школьного задания, и примерно на этом вся электроника в школе начиналась и заканчивалась.

Итак, я был в одном из этих магазинов электроники с моим списком. На мой вопрос про керамические конденсаторы в ответ я получил мутный взгляд и хлопающие глаза. После 15 минут объяснений я вышел из магазина получив резистор на 10К, кристалл на 12MHz и пару 8nF конденсаторов к нему. Других керамических конденсаторов у них не было, и они не во что не хотели воспринимать мои описания нетравленой платы. Пока ты не выучишь ключевые слова на местном (нетравленная плата оказалась ‘PCB polos’) на тебя будут смотреть как на макаку сбежавшую из зоопарка.

Мои приключения с поиском деталей затянулись на пару недель пока мы не съездили в ближайший «мегаполис». В нём магазины были такие же как в деревне, но с немножко бОльшым выбором. Зная ключевые слова я смог быстро проверить наличие нужных товаров. Мне досталось керамических конденсаторов на 0.1uF, но не выше. Я также взял танталовый конденсатор (последний, пыльный) на 25uF, который позже оказался битым и испортил мой дев борд. У них также был PCB polos! Но только односторонний, чтобы жизнь малиной не казалась.

Через несколько дней я спаял свою плату, используя тонкий провод (который, в свою очередь, был извлечён из горелого трансформатора от паяльной станции) для дорожек.

Момент включения был разочарованием. Программатор не хотел распознавать чип. Причиной тому был битый танталовый конденсатор, но я этого еще не знал, и было непонятно если программатор сгорел или я неправильно собрал плату. Чтобы закончить историю, скажу вам что позже я пересобрал дев борду на макетной плате с гигантскими (по физическим размерам) thin film конденсаторами и все заработало. Программатор был жив.

Итак, где мы остановились? Ах, да — я дорисовал мастер схему и обдумывал следующий ход. Я не хотел заниматься разводкой платы сам. Это была бы моя первая плата и косяки были гарантированы. Вдобавок, модуль питания использовал 220В и косяки становились пожароопасны. Я сделал то что должен сделать любой человек в такой ситуации — я заправил заказ на фрилансим. Три исполнителя откликнулись, и так я познакомился с Данилом. Он прекрасно развёл модули питания и логики, и даже переманил меня на сторону Altium-a (Altium против Eagle это примерно как Photoshop против MSPaint).

Пока Данил трудился над платой я помогал рисованием посадочных площадок (footprints) и выбирал главные компоненты. Свои порывы «тоже порисовать» в Altium-e я удовлетворял повторением туториалов с ютуба и официальной документации, которая очень хороша. Мне понравился вот этот чувак. С моими новыми знаниями я мог разглядывать варианты плат от Данила, и давать полноценный фидбэк. Вообщем учите CAD, это не так сложно как кажется. Забегая вперёд вот какие получились платы:

Заполучив в трясущиеся ручки Gerber файлы, надо было найти место где их напечатать и закупить компоненты. Я знаю только два места где можно взять маленькую партию плат по низкой цене — oshpark и cheapdirtypcbs. Я выбрал oshpark, потому что мне очень нравится их веб интерфейс и я уже видел их продукт и он действительно добротный. Единственная проблема — они в Америке а я в Индонезии. А знаете что есть ещё бОльшая проблема? Заказать рассыпуху в Инденозию, [цензура]. Здесь нет местных оутлетов больших дистрибуторов как Digikey/Mouser/Element14/итд. Я подумывал заказать из оутлетов в близлежайших странах — у Mouser есть Малазийский сайт, а у Element14 Сингапурский. Счастливого выяснения цены за доставку. По-моему у Mouser на их Малазийском сайте было написано с тримя восклицательными знаками что — наконец-то они делают доставку в Индонезию!!! За низкую, низкую цену в $70. Ок. Идём дальше. В конце концов, я нашёл решиппера в Америке, и они получили все мои платы и компоненты и выслали мне их одной партией. Пересылка теперь стоила $23. Спустя месяц (или другой) посылка была у меня. Кто хочет открыть большой электронный магазин внутри Индонезии вместе со мной? (Серьёзно)

Прежде пройдя квест «Индиана Джонс и Паяльник с Переменной Температурой» (и даже не смейте меня спрашивать про жала правильной формы), я приступил к пайке. Несколько задом наперёд припаянных диодов спустя, у меня был источник питания. Было несколько багов (моих), расскажу только про один интересный/смешной. Модуль с микроконтроллером дался труднее. Оказалось что я нарисовал посадочную площадку для ESP8266 ровно в зеркальном отражении (facepalm). Повезло еще что он не сгорел после такого подключения. С помощью фена я его снял, и переставил лицом вниз. Сработало.

Следующее приключение было с линейным регулятором. Не знаю как я этого не углядел, но оказалось что мои 5В были крайним, низким значением для входа. Когда я подключал нагрузку (читай: включал ESP8266) 3.3В выход проседал до 2.7В, что вызывало brown out reset на PIC-e. Я тут-же заказал замену (MCP1825, рекомендую) на АлиЕкспрессе. АлиЕкспресс очень даже неплох для одиночных компонентов — цена примерно такая же как в Америке, бесплатная доставка при покупке штук эдаки десяти. Но в то же время я не представляю себя заказывающим весь BOM таким образом.

Последний баг в логическом модуле был неправильным выбором ног под UART. Я уже навострился пользоваться микрочиповскими remappable peripherals, но не заметил что многие из этих пинов годны только для входа. И как следовало ожидать оба пина для UART-a я выбрал именно такие. Ну ничего, починим. Я перерезал дорожки и проложил их «в обход» тоненьким проводом. Капля горячего клея для удержания, и все готово.

Оно запустилось! Я смог прогнать прошивку через все тесты, включая измерение тока. Я посылал JSONRPC команды вручную и получал ответы. Wifi и TCP работали. Вот как выглядит второй прототип:

Центральный сервер умного дома

Центральный сервер представляет из себя самый лакомный кусочек всей экосистемы умного дома. Контроль над ним даёт полный контроль над совместимостью устройств, можно всю метрику пускать через свой облачный сервис (а потом присылать рекламу на памперсы когда видно что одну из комнат перекрасили), интегрироваться с какой-нибудь Корпорацией Зла (для улучшения экспириенса конечно), или еще какую-то подлость. Так что, юные умнодомовцы — задумайтесь кого вы хотите поставить на эту роль. Надеюсь ваш ответ будет «самих себя», но в последнее время я даже не знаю что ожидать.

Я решил быстренько попробовать (установить и запустить) все решения для домашней автоматизации которые смог найти. Вот здесь есть неплохой список (в конце), но в последнее время такие проекты растут как грибы после дождя, поэтому он уже может оказаться не полным. Из тех которые я пробовал, мне не понравился ни один. Мои недовольства обычно попадали в одну из этих групп: полуживой статус проекта; похабная, недописанная документация; грубые нарушения безопасности (проект на базе локального сайта — директории с правами 777, принадлежащие пользователю под которым работает веб сервер, shell вызовы), привязки к облачным сервисам, и во всех случаях — отвратительный интерфейс. Я честно попытался всё установить и запустить, но заработало только где-то в половине случаев. Из работающей половины я остановился на OpenHab — у него наиболее подробная документация, активная разработка, довольно большое сообщество и открытый код. Мне так-же понравилось что он написан на Java. Из недостатков — замудренный код, уродливый интерфейс (сейчас намного лучше в OpenHab2), и нехватка места где можно задать вопросы. Сейчас в альфа стадии находится OpenHab2, и предлагает нам реорганизованный код (на много понятнее чем в первом) и красивый интерфейс PaperUI который хорошо смотрится как на писишках так и на телефонах. Вдобавок, есть все функции для подключения своего интерфейса, если вы рискнёте его написать.

OpenHab организован в core, ui и bindings. Binding это своеобразный драйвер для каждого устройства. В OpenHab-е есть пара обобщaющих байндингов, например http или tcp, и сначала я пытался ими пользоваться, но быстро понял что их полезность крайне ограничена самыми простыми случаями. У меня также есть пара красных слов в сторону «binding notation». Вообщем, если вам нужна своя логика то единственный путь это написание своего байндинга.

Нам повезло, структура байндингов намного улучшилась между первым и вторым OpenHab-ами, и с небольшим упорством я разобрался в байндинг «API» и написал свой. Мой байндинг находит новые устройства, ведёт учёт коннектов, дисконнектов и статусов всех устройств. Я планирую написать отдельный пост посвященный созданию своего байндинга, поэтому сейчас останавливаться на этом не буду и опишу архитектуру в более общих чертах.

Бинарник OpenHab-a запускается на любой машине с Java VM и поднимает веб морду на хосте. Наш байндинг запускает слушающий TCP сокет и ждёт пока к нему не подkлючится новый выключатель. Выключатель изначально программируется некоторыми параметрами от пользователя — wifi имя/пароль и айпишник или hostname где искать центральный сервер. То есть, как только выключатель устанавливает соединение с AP, он заходит на сервер. Когда TCP соединение установлено, пользователь получает уведомление о том что найдено новое устройство и надо бы добавить его в панель управления. И все, никаких конфиг файлов и binding configuration strings. В панели управления устройство выглядит как обычный выключатель, но погодите, это умный выключатель! Его статус (ВКЛ/ВЫКЛ) показывает правдивое состояние системы. Если вы его включите, а там выгорела лампочка, статус быстро вернется назад в ВЫКЛ, потому что если ток не идёт через выключатель, как следствие, лампочка не может работать.

Собираем все вместе

После нескольких итераций «поправь байндинг-подкрути микрокотроллер» вся система была готова к запуску. Отладка происходит вот на таком переносном агрегате.

Production сервер у меня состоит из RaspberryPi2 на котором крутится собранный OpenHab2. Малина подключена к домашней сети через LAN, и можно поднять дополнительный AP, на который посадить все выключатели для разделения и дополнительной безопасности.

А теперь давайте поиграем в электрика. Вооруженный тест-отвёрткой (горит красным светом если касаешься «горячего» провода) и отключив брейкер я взялся за проводку.

Довольно трудно орудовать толстыми медными проводами. Собираем.

Уже три недели я гоняю этот экземпляр с хорошими результатами, и готовлюсь установить еще один на улице.

На прощание

На этом моя история заканчивается. Пока я не решил что делать дальше. Сердце тянет отправить мой выключатель в хардвер инкубатор, авось возьмут — домашняя автоматизация сейчас популярна. А мозг говорит что инкубаторы таким проектом никогда не заинтересуются, слишком уж один выключать неважен в этом мире — им лучше бы чего-нибудь, такого, социальненького. Было бы очень интересно услышать от человеков с подобным опытом. И да, если я буду подавать заявку, то мне нужен будет железячник и возможно «peoples’ person». Кто хочет со мной?

Update

По просьбе телезрителей, я решил опубликовать схему. Смотрим здесь.

виды, маркировка, как выбрать и правильно подключить

Для обеспечения комфортного образа жизни в современных домах все чаще используются высокотехнологичные приспособления и приборы с обширным набором опций. К подобным устройствам относятся умные выключатели, функционирующие в автоматическом режиме. С особенностями их работы стоит ознакомиться, согласны?

В предложенной нами статье детально описан принцип действия и особенности применения интеллектуальных выключателей, работа которых регулируется дистанционно — с помощью планшета, смартфона, компьютера. Даны советы по выбору, разобрана специфика маркировки. Приведен рейтинг лидирующих в сегменте производителей.

Содержание статьи:

Принцип работы интеллектуального прибора

В наборе Wi-Fi выключателя имеется два устройства: приемник и передатчик. Первый прибор представляет собой миниатюрное реле, управлять которым можно с помощью смартфона либо ДУ-пульта. Зафиксировав поданный сигнал, реле замыкает цепь электропроводки.

Приспособление, имеющее компактный размер, обычно устанавливается вблизи осветительного прибора, например, под натяжным потолком. Реле также может монтироваться в распределительный щиток или внутрь светильника.

Схема действия интеллектуального прибора, работающего по сигналу смартфона. Посланная с управляющего прибора команда передается непосредственно на источник света, благодаря чему зажигается лампа

Функции передатчика выполняет выключатель, конструкция которого оснащена небольшим электрогенератором. При нажатии клавиши либо отправки определенной команды со смартфона в устройстве вырабатывается электроток, который трансформируется в радиосигнал.

Помимо отдачи команды, прибор также фиксирует информацию, подтверждающую о выполнении приказа. Сведения могут передаваться на контроллер, отвечающий за работу системы, или непосредственно на смартфон.

Схема подключения радиопередатчика, который является важной частью интеллектуального устройства, управляемого при помощи смартфона или дистанционным пультом с радиоуправлением

Интеллектуальный выключатель может заменять традиционное выключающее устройство или дополнять его. Это позволяет сохранять обычные функции прибора, а именно включение/выключение света при помощи кнопки либо клавиши. Одновременно он приобретает «умные» опции, о которых будет сказано далее.

Использование умных устройств

Интеллектуальные выключатели предоставляют хозяевам квартир множество новых возможностей. С их помощью можно регулировать световые параметры в комнате при помощи смартфона. Очень удобная функция – программирование приборов на автоматическое включение/выключение в определенное время.

Кроме того, владелец жилья может на расстоянии проверить, включен ли свет в той или иной комнате, а при необходимости дистанционно погасить любую из ламп.

Еще один вариант: режим включения освещения в комнате, как только в нее входит человек и отключение света, когда хозяин или гость выходит.

Существуют выключатели, рассчитанные на обеспечение контроля за одной или несколькими группами источников света, размещенных в разных комнатах. Стоимость многоканальных моделей значительно выше, чем одноканальных

Значительно сократить расходы за электричество позволяет опция, которая предусматривает автоматическое зажигание ламп при наступлении темноты и их выключение при достаточном количестве солнечного света. Некоторые модели предусматривают также функцию контроля за пользованием электроэнергией.

Еще большие возможности предоставляют интеллектуальные устройства с . Они предназначены не только для включения/выключения осветительных приборов, но и изменения уровня интенсивности освещения.

Такие умные приборы позволяют менять степень яркости ламп согласно заданной программе либо с учетом данных, поступающих от датчиков света и движения.

Интеллектуальные приборы: плюсы и минусы

Для приспособлений, управлять которыми можно с помощью смартфонов, свойственны неоспоримые преимущества:

• для их установки не нужно прокладывать особую выделенную ветвь электропроводки;
• они позволяют регулировать работу источников света, а также других приборов централизованно с одного места;
• в качестве управляющего пункта возможно применение смартфонов, планшетов, компьютеров, а также ;
• умные устройства способствуют значительному сокращению расходов электроэнергии — по расчетам американских ученых, экономия может достигнуть 42%;
• приборы имеют широкий радиус действия (до 100 метров), при этом сигнал свободно проходит через разнообразные препятствия, например, стены;
• для их функционирования достаточно слабого тока, который не нанесет вреда человеку даже в случае повреждения системы.

Главным недостатком интеллектуальных выключателей является необходимость источника Интернета.

Для удобства пользователей ряд моделей оснащаются дополнительной функцией радиоуправления. Это позволяет применять их даже в случае затруднений с выходом во Всемирную сеть

Виды умных агрегатов

Производители предлагают довольно широкий ассортимент интеллектуальных решений, которые могут работать на Wi-Fi, Bluetooth, ZigBee, Z-Wave.

Приборы также различаются по конструктивным особенностям. Некоторые из них специально рассчитаны на подключение к сети, в которой присутствует нулевой провод. В то же время для монтажа многих изделий, включая большинство умных диммеров, фаза «0» не требуется.

Приборы с функцией диммирования

Значительная часть моделей умных устройств для включения/выключения света успешно исполняют также роль диммера – прибора, регулирующего яркость осветительных приборов. Все опции в данном случае сохраняются: умное приспособление, управляемое со смартфона, способно работать в автоматическом режиме.

Управляющий модуль, то есть прибор без клавиши, можно установить в подрозетник и использовать как обычную розетку. В этом случае приспособление приобретает все вышеназванные опции умного прибора – дистанционное управление, программирование, автоматическую работу

Дополнительные возможности, предоставляемые светорегуляторами, позволяют значительно расширить область использования выключателей.

С их помощью легко создать в помещении уютную атмосферу, включая яркий свет лишь в случае необходимости. Помимо этого, диммеры также широко применяются дизайнерами интерьеров в качестве приборов для управления подсветкой.

Устройства с дистанционной регулировкой

Еще одной разновидностью умного прибора является дистанционный выключатель. По своему внешнему виду он напоминает традиционный, однако фактически является пультом ДУ.

Ряд отечественных и зарубежных производителей выпускают клавишные модели умных устройств, которые устанавливаются в гнезда вместо традиционных выключателей

Интеллектуальное приспособление, как и обычный выключатель, состоит из рамки и клавиши. Поскольку оно не требует подключения к электрической проводке, его можно установить практически в любом месте комнаты.

Функцией дистанционного выключателя является передача команд при помощи радиоволн на другие устройства. Он работает обязательно совместно с другими приспособлениями, например, вместе с , который после получения сигнала снизит интенсивность света в горящей люстре.

Этот же прибор может применяться и для управления работы умной розетки.

Взаимодействие с другими аппаратами

Автономность умного устройства находится в зависимости от его конструктивных особенностей. Wi-Fi приспособления могут работать непосредственно со смартфона без использования каких-либо дополнительных устройств.

При подключении интеллектуального выключателя желательно использовать довольно глубокие подрозетники. Это позволит удобно уложить все подключенные провода и само устройство

В то же время для регулировки работы приборов, функционирующих на протоколах ZigBee либо Z-Wave, требуется добавочное изделие – контроллер, который выполняет роль посредника между выключателем и смартфоном.

Это же управляющее устройство применяется также для хранения пользовательских программ, например, сведения о времени автоматического включения/выключения ламп. В нужный момент контроллер передает на осветительные приборы необходимые сигналы, что гарантирует выполнение заданных алгоритмов.

С помощью современных технологий можно установить взаимодействующую сеть, состоящую из ряда умных приборов. У потребителя есть возможность настроить выключатель на зажигание света по сигналу датчика, срабатывающего при открытии дверей.

В свою очередь, включение в комнате освещения может влиять на начало работы другой бытовой техники, например, кондиционера.

Как правильно выбрать изделие?

При выборе умного прибора следует оценить ряд факторов. Прежде всего, следует учесть, имеется ли в доме Wi-Fi или иные источники Интернета.

Многие модели оснащены набором дополнительных функций, например, совместимость с или освещения. Такие функции значительно расширяют спектр применения прибора, однако повышают его стоимость.

Модель интеллектуального выключателя Sonoff TH 10/16 способна следить за влажностью и температурой воздуха, показывая данные на экране смартфона

Для интеллектуальных устройств, которые планируется разместить во влажных помещениях или на открытом воздухе, важен уровень защиты от взвешенной в воздухе воды. Существуют также специальные модели, предназначенные для работы в сложных условиях.

Если приобретенный выключатель планируется разместить в гнезде розетки, его дизайн не играет особой роли. Желательно однако, чтобы прибор по размерам подходил к выделенной для него нише.

При покупке автоматического выключателя, который планируется смонтировать на стене, стоит обратить внимание на его внешний вид: цвет, форму, наличие подсветки.

Большое значение имеет качество продукции. Желательно отдать предпочтение приборам от известных брендов. Если устройство приобретается в магазине, следует внимательно осмотреть его. Качественная модель должна иметь гладкую поверхность, четкие линии, аккуратные, легко разбирающиеся узлы.

Важным фактором является плотность полимера, из которого сделан прибор. Поскольку изделия из мягкого пластика быстро покрываются царапинами и вмятинами, лучше выбрать выключатель, выполненный из твердой пластмассы, которая долго не теряет эстетичный внешний вид.

Производители придают особое значение внешнему виду. Представленные в ассортименте интеллектуальные приборы различаются как по техническим характеристикам, так и по дизайну

Надежные производители обычно предлагают свою продукцию в комплекте с креплениями и защелками. Желательно, чтобы к товару прилагалась инструкция по сборке и установке. Руководство может быть выполнено в виде брошюры, листовки либо просто текста, нанесенного на упаковку.

Маркировка умных приспособлений

На поверхности интеллектуальных выключателей часто наносятся буквы и цифры, обозначающие его характеристики. Следует учесть, что различные производители часто используют собственную маркировку, поэтому обозначения могут не совпадать.

Тем не менее назовем несколько типичных вариантов. Прежде всего, в названии приборов может быть упомянут способ управления, например, Wi-Fi. В гибридных решениях, допускающих регулирование с помощью радиосигнала, применяется обозначение Wi-Fi/R или Wi-Fi/RF.

Для облегчения схемы прокладки проводов, указания могут быть нанесены на коробку прибора. Фазовые жилы маркируются буквами L и L1, нулевые – обозначаются как N, а защитные – сочетанием PE

Двузначное число, располагающееся в конце наименования модели – 01, 02, 03 – указывает на число световых групп, которые могут управляться с этого прибора.

В маркировке устройства могут также присутствовать следующие буквы:

• S – с функцией проходного выключателя;
• D – позволяет дриммировать освещение;
• T – наличие таймера, позволяющего включать/выключать свет в заданное время.

Часто на прибор также наносят указатель, обозначающий . Он состоит из сочетания букв IP, вслед за которыми наносится двузначное число.

Первая его цифра в диапазоне 0-6 указывает на уровень, препятствующий проникновению внутрь изделия пыли и посторонних предметов. Вторая в пределах 0-8 обозначает стойкость к воздействию водяных паров. Чем больше указанные числа, тем выше степень защиты.

На любом приборе также ставятся следующие знаки: I или In, означающие включение; O либо Out – выключение устройства.

Особенности подключения выключателей

Монтаж умных устройств зависит от разновидности осветительных приборов, с которыми им предстоит работать. Если изделие предназначено для системы, где действует , установка проводится аналогично подключению традиционного аналога.

Установка интеллектуального устройства, как правило, проводится в два этапа: подключение приемника сигнала и подсоединения кнопки регулировки

При планируемом использовании или для безопасной работы требуется подключить устройство к проводке с имеющимся нулевым и фазным проводом. Как правило, в подобных случаях его размещаются рядом или даже внутри светильников.

Выключатели, предусматривающие акустическое управление, монтируются на месте стандартных приборов или около источников света.

Все интеллектуальные приборы отличаются простотой подключения. Обычно к ним прилагается инструкция, четко следуя которой можно смонтировать прибор самостоятельно, затратив минимальное количество времени.

Галерея изображений

Фото из

Прежде всего следует подготовить гнездо под установку интеллектуального выключателя. Для этого нужно убрать стандартный старый прибор, после чего проверить целостность проводки

Затем можно приступать к установке умного устройства. Комплект включает в себя непосредственно прибор и элементы, предназначенные для подсоединения проводов

Перед началом установки необходимо снять рамку с конструкции, отложив ее до окончания монтажа

Для подсоединения понадобятся инструменты, которые найдутся в каждом доме, а именно пассатижи, отвертка, тестер

Перед началом монтажных работ нужно отключить электричество, после чего разобраться с проводкой, определив «ноль» и «фазу»

Соответствующие кабели соединяются с использованием готовых крепежных элементов. Можно также совмещать их, применяя другие способы

Подсоединенные провода убираются в гнездо. Туда же устанавливается само устройство, после чего конструкция фиксируется болтами, которые закручиваются отверткой

Последний этап: надевание рамки на подсоединенное устройство. После этого можно включить автомат, подающий электрический ток, и проверить работу смонтированного приспособления

Гнездо под выключатель

Умный прибор в комплекте

Снятие рамки с прибора

Инструменты, необходимые для монтажа

Проверка проводов в гнезде

Подсоединение проводов прибора

Фиксация собранного устройства

Установка рамки выключателя

Сначала следует смонтировать приемник сигналов. Для этого нужно разорвать фазу, а затем подключить прибор к имеющейся электросети, правильно совместив провода.

При монтаже устройства, регулирующего работу группы светильников, порядок действий будет несколько усложнен. В этом случае после подачи нулевых проводов на освещение нужно разветвить фазу, идущую на прибор Wi-Fi, направив каждую к отдельной группе источников света.

Для подачи команд с помощью Wi-Fi необходимо скачать приложение из интернета или установить его с диска, а затем следуя инструкции, зарегистрировать прибор

Собрав устройство, необходимо также установить соответствующее приложение, с помощью которого будет проходить процесс регулирования. Для этого может потребоваться регистрация прибора в сети или включение его в .

После завершения всех операций на экране будут представлены все доступные опции подключенного изделия, а также его текущее состояние.

Топ-7 производителей умных аппаратов

Выключатели, способные управлять светом при помощи смартфона, производят многие отечественные и зарубежные фирмы. Рассмотрим лишь некоторые из них, получившие признание пользователей.

Legrand. Авторитетная французская компания, основанная еще в первой половине XIX столетия. Специализирующаяся на производстве электротехники, фирма выпускает линейку беспроводных управляющих устройств Celian.

Delumo. Популярный российский производитель, в ассортименте которого широко представлены различные виды выключателей, термостатов и диммеров. Продукция пользуется спросом благодаря оптимальному соотношению стоимости и качества.

Belkin. Американская фирма, изготовляющая различные виды беспроводных выключателей и других интеллектуальных приборов. Все выпускаемые товары отличаются легкостью в монтаже и комфортом в эксплуатации

Sonoff. Специализацией компании является выпуск беспроводных умных устройств, таких как розетки, выключатели, реле. Все оборудование предлагается с русскоязычными инструкциями, а также со специально разработанными приложениями, также выполненными на русском языке.

Vitrum. Итальянский производитель, выпускающий приспособления, работающие на основе технологии Z-Wave. Как правило, подобные приборы применяются в системах «Умный дом» для автоматизации регулировки света.

Xiaomi. Бурно развивающаяся китайская компания, основанная в 2010 году. Помимо популярных моделей смартфонов и планшетов, производственные мощности выпускают также высокотехнологичные электрические приборы, включая интеллектуальные выключатели.

Noolite. Белорусская фирма, активно занимающаяся разработкой и реализацией умных изделий, включая диммеры, контроллеры, таймеры, выключатели, модули защиты. Они отличаются надежностью, комфортом в использовании, невысокой ценой.

Заслуживают внимания также бюджетная, но качественная продукция китайских производителей Kopou, Broadlink, Livolo, а также дорогостоящие изделия, выпускающиеся американской компанией Lutron и немецкой — Jung.

Выводы и полезное видео по теме

На представленном ролике можно услышать подробный обзор популярной модели Wi-Fi выключателя производства фирмы Soniff. Приводится также наглядная инструкция по подключению этого приспособления:

Интеллектуальные приборы позволяют значительно повысить уровень комфорта жилых помещений. Важное значение они имеют также для обеспечения владельцев квартир или домов. Устройства автоматически включат свет, смогут отпугнуть правонарушителей от пустой квартиры, имитируя присутствие хозяев.

Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, публикуйте фото по теме статьи. Расскажите о том, как выбирали интеллектуальный выключатель. Поделитесь критериями, ставшими решающими в определении лучшей для вас модели.

WiFi выключатель для умного дома, работающий с программой Ewelink

Маленький отчет о работе 2х канального выключателя после почти месяца использования. Кому интересно, прошу читать далее.

Некоторое время назад, я обозревал модуль Sonoff Mini который встраивается в подрозетник и использует стандартный выключатель. Обозреваемый же продукт является полноценным выключателем и интегрируется в «умного дом».
Данные выключатели актуальны для большинства стран Европы, так как для подключения используют только фазу и конденсатор, «0» не нужен в подрозетнике.

Информация о продукте на странице продавца:

Описание

EU/UK 1/2/3 Gang eWelink Wifi Smart Wall Light Switch Touch Panel Remote Single FireWire
Size(mm) 86*86*36
Color White/Black/Gold
Weight 1gang 141g/2gang 158g/3gang 166g
Standard EU/UK
Voltage AC220V
Working Current 10A
Features Single Live Line
Support APP IOS&Android eWeLink APP
Voice Control Amazon Alexa; Google home;Google Nest
Life Span More Than 100,000 Times
Material Fireproof ABS plastic Box
Specialty Loop Timer,Schedule,Group Control,Scene

В продаже имеются выключатели 3х цветов — белый, черный, золотой, одно, двух и трехканальные, а так же с подключению по WiFi и RF.

Примерно полтора месяца назад я купил на Али 2 таких 2х канальных выключателя.

Посылка приехала быстро, пакет с выключателями не помялся, хотя коробочки были завернуты только в пупырку.
В комплекте сам выключатель, конденсатор, инструкция, 2 винтика. Лицевая сторона выключателя стеклянная, покрыта пленкой для транспортировки.

Упаковка

Разбирается выключатель очень просто, отщелкиваем стеклянную панель, отключаем сенсор, вывинчиваем пару винтиков и все.

Разборка

Проверяем работоспособность выключателя. Как я писал выше, выключатель работает от фазы, которая подключается к разъёму подписанному «L», провода которые идут к люстре, подключаются к разъёмам «L1», «L2» или «L3». Так же необходимо подключить конденсатор уже в самой люстре на канал «L1» между фазой и «0». В прилагаемой инструкции это все нарисовано и подписано.

При первом включении, выключатель моргает кнопками, в этом состоянии уже можно проверить его работоспособность, по нажимав на кнопки, лампочки должны включаться.

Управлять выключателем можно физически и программно через Ewelink, Googl home, Alexa.

Для того, что бы выключатель стал «умным», его необходимо подключить к программе Ewelink. Зажимаем одну из сенсорных кнопок и ждем звуковой сигнал «пик», после этого в программе Ewelink можно нажимать «+» и следовать инструкциям на смартфоне. Все подключение занимает не более минуты.
В меню управления выключателем доступен режим LAN, интерлок, таймер, расписание, возможно управление всеми каналами, как вместе так и раздельно. Доступно обновление прошивки выключателя до актуальной 3.3.0.

Ewelink

В Googl home выключатель подключается легко, достаточно добавить сервис Smart We Link, после этого выключатель будет отображаться в приложении, управлять можно кнопкой или голосом.

К сожалению моё первое знакомство с этим выключателем было омрачено произвольными фантомными включениями/выключениями ламп. В их природе разобраться я не смог, то ли температура окружающей среды была очень высокой, то ли крышку я защелкнул не правильно и она давила на сенсор, а может просто глюк, но через какое то время все прошло и выключатель стал работать как надо. Со вторым выключателем все было печально, он просто перестал работать в какой то момент. Продавцу я написал и снял видео проблемы, примерно через неделю он отправил замену, которую я получил пару дней назад. Новый выключатель сразу работал правильно, без фантомных включений.

Оба выключателя установлены на штатные места, так как у меня старые подрозетники, то винтиками выключатель было не закрепить, пришлось просверлить дырки в пластике и к стене крепить шурупом + дюбель. К счастью такой DIY скрывается внешней стеклянной панелью. Подсветка сенсорных кнопок синяя в выключенном состоянии и красная, когда включен. В приложении можно отключить эту подсветку.

Покупкой я полностью доволен, да же не смотря на трудности с которыми столкнулся в начале знакомства.

Плюсы:
— работает от фазы, не требует «0»
— возможность управлять выключателем дистанционно и интеграция в Googl Home
— стоимость товара, аналог от Sonoff, которму необходим «0» в подрозетнике, существенно дороже.

К минусам можно отнести не привычную работу сенсора после клавишных выключателей и крепление к стене на болтики, но это скорее придирки.

Надеюсь вам понравился мой обзор, прошу оставлять коментарии.

умный Wi-Fi-выключатель с радиоповторителем / Умный дом / iXBT Live

Здравствуйте друзья

В этом обзоре мы с вами рассмотрим еще одно устройство для экосистемы умного дома Xiaomi — PTX switch, который представляет собой встраиваемый выключатель с нулевой линией на 1, 2 и 3 клавиши. Кроме этого, поговорим о беспроводном повторителе для него. Для полноты картины я купил максимальные — трехклавишные версии.

Где купить ?

Aliexpress — цена на момент публикации:

Выключатели — $24.71 — $28.43 (1, 2 и 3 клавиши)

Повторители — $14.83 — $17.50 (1, 2 и 3 клавиши)

Параметры

• Модель — PTX switch 3 (по количеству кнопок)
• Напряжение — 100 — 240 вольт
• Максимальная мощность LED нагрузки — 200 Ватт
• Максимальная мощность на 1 канал — 1000 Ватт
• Максимальный ток на выключатель — 10 А
• Интерфейс — wi-fi 2,4 ГГц + RF 2,4 для повторителя, шлюз не нужен
• Приложение управления — mihome

• Повторители — сопрягаются напрямую с выключателями, клавиша к клавише в любой последовательности.
• Питание — батарейки-таблетки 2032

Поставка

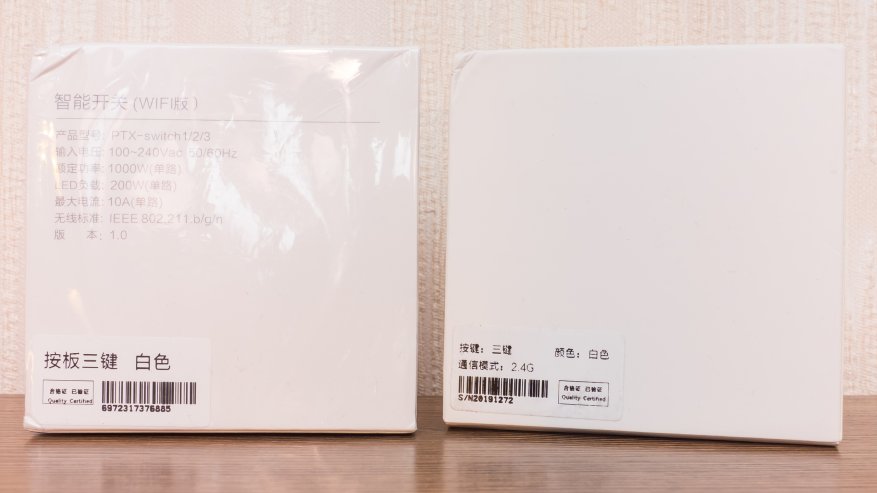

Поставляются выключатели в белых коробках без картинок и надписями на китайском языке. На выключатели указан логотип экосистемы mijia. Сзади на коробках — параметры устройств, про которые я уже сказал.

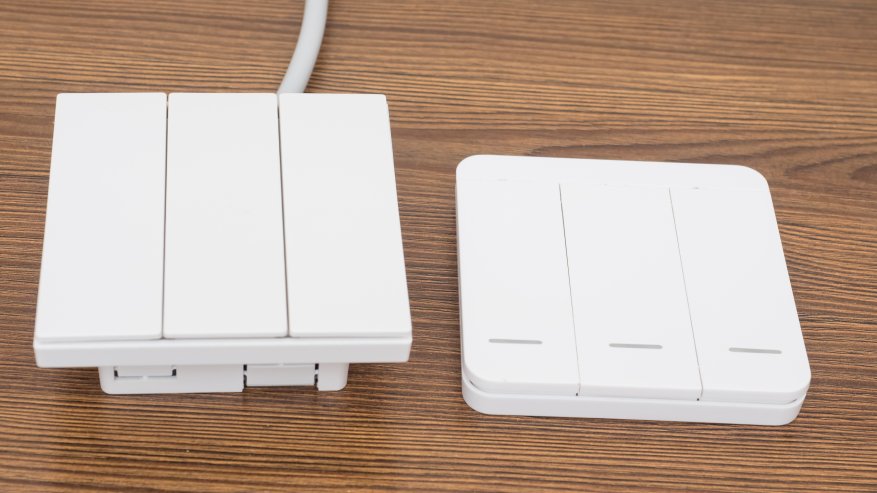

Осмотр начнем с “старшего устройства”, тут все в лучших традициях упаковки для китайского рынка. Коробка впритык по размеру выключателя. В комплекте, кроме выключателя, имеется инструкция — буклет, комплект для крепежа в квадратную монтажную коробку.

Инструкция — на китайском языке, но схемы подключения изображены в картинках, запутаться сложно

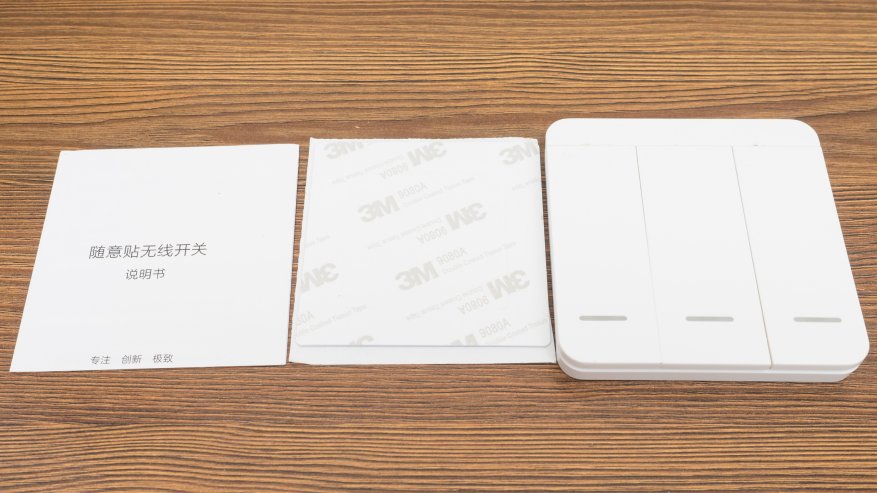

Коробка с повторителем — аналогично, все впритык ничего лишнего. В комплекте — повторитель, инструкция и крепеж, в роли которого наклейка двухстороннего 3М скотча.

Инструкция — так же на китайском, но по картинкам можно разобраться как сопрягать его с выключателем, я покажу это чуть дальше

Конструкция — выключатель

Выключатель рассчитан на установку в монтажную коробку 86х86 мм. Для энтузиастов умного дома Xiaomi — она уже является стандартом. Особенностью этого выключателя является то, что клавиши нажимаются и сверху и снизу — каждая имеет по два параллельно подключенных микропереключателя(процесс показан в видео версии обзора)

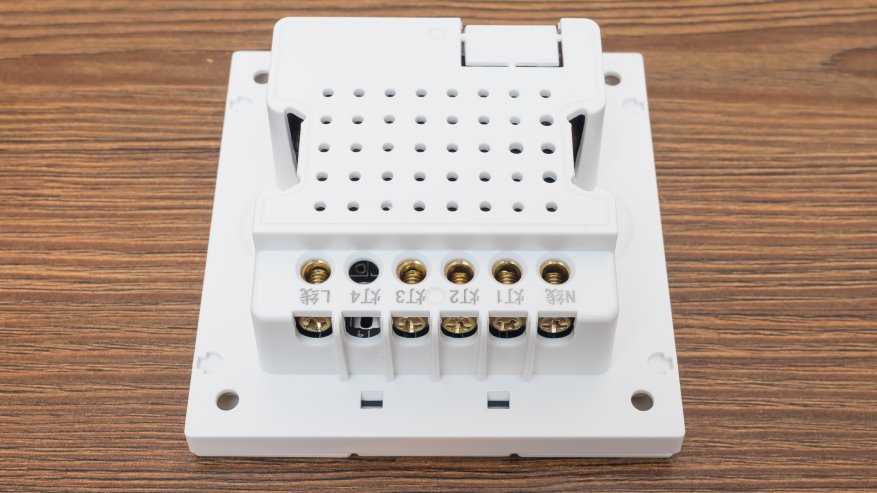

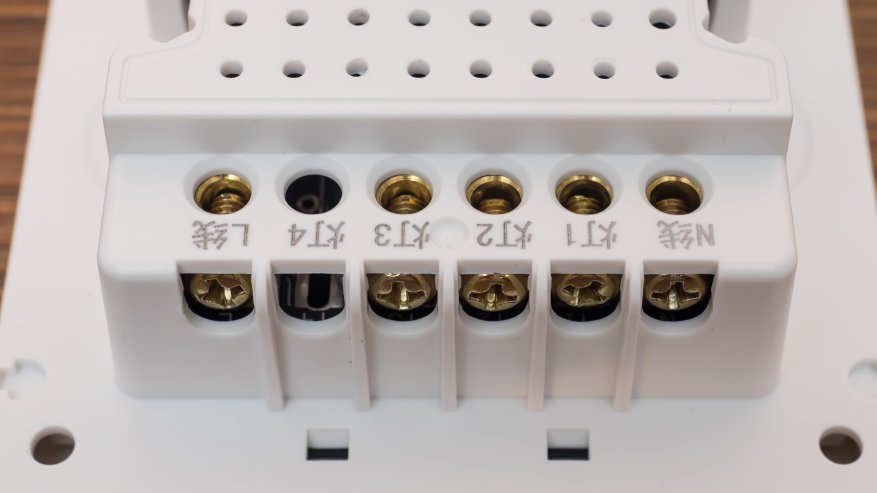

На задней стороне — находятся винтовые крепления для подключения проводки — входящие ноль и фаза и выходящие управляемые линии. Что интересно хотя максимальная конфигурация PTX выключателей на сегодня — 3 линии, корпус имеет отверстия под 4 линии, четвертая — пустая.

Клавиши держатся на двух пластиковых шарнирах — зажимах по центру. Немного боязно из снимать из страха поломать — держится все туго, но пластик оказался достаточно прочным и не сломался (процесс показан в видео версии обзора)

Как я и сказал — на каждую клавишу приходится сразу по два микропереключателя, сверху и снизу.  Нажимают на них — пластиковые лепестки, пока не знаю как они покажут себя в использовании, но по крайней мере они дублируются

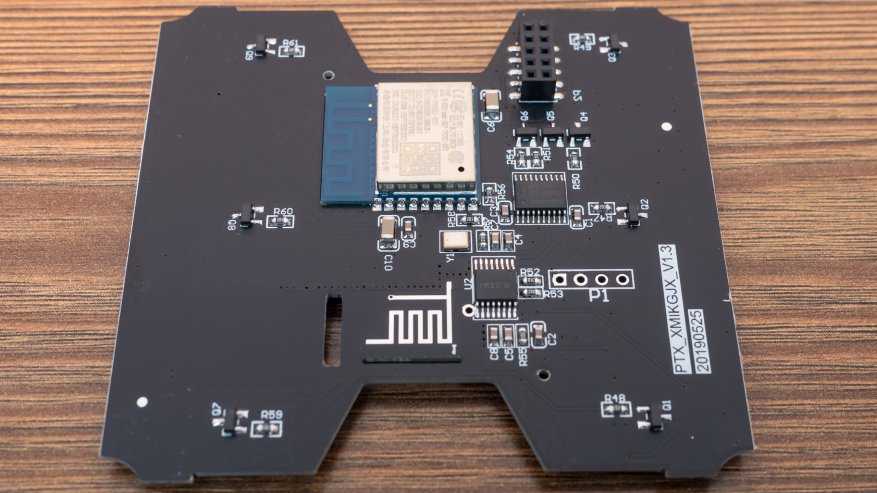

Сняв пластиковый держатель получаем доступ к плате управления, как видно — тут полно не распаянных компонентов.

На задней стороне платы находятся модули управления и разъем для подключения к силовой части выключателя. Судя по маркировке, в выключателе применен модуль ESP-WROOM-02D на базе чипа ESP8266EX имеющего PCB-антенну. Это дает надежду на появление альтернативных прошивок для него

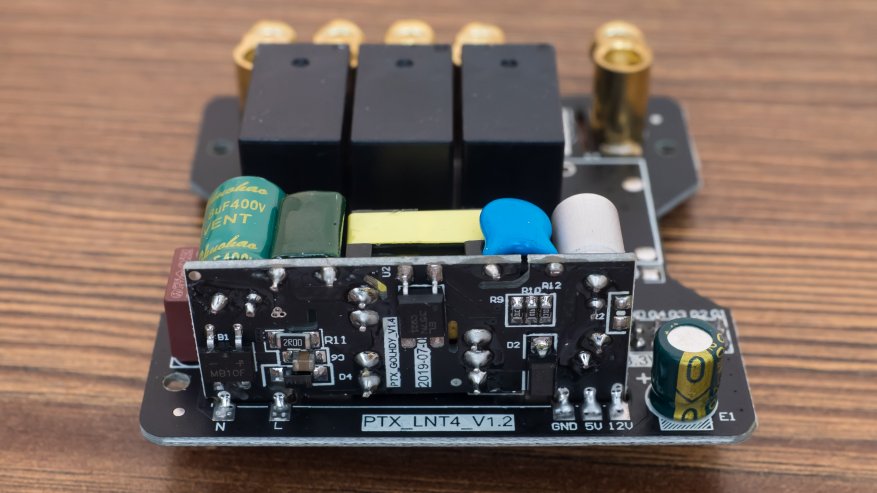

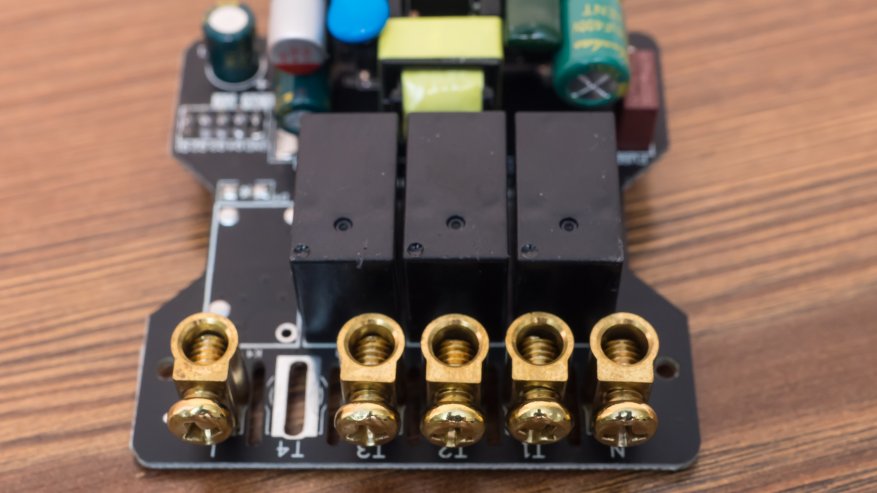

Перейдем к силовой части — она соединяется с логической при помощи 10 контактного разъема.

За коммутацию нагрузок отвечают три 10 А реле, с рабочим напряжением до 250 Вольт. Винтовые силовые разъемы — достаточно массивные, с обратной стороны хорошо пропаяны.

Тут же смонтирован трансформаторный блок питания для низковольтной логической части. На всякий случай уточню — так как такие вопросы часто возникают, без нулевой линии этот выключатель работать не будет

Конструкция — повторитель

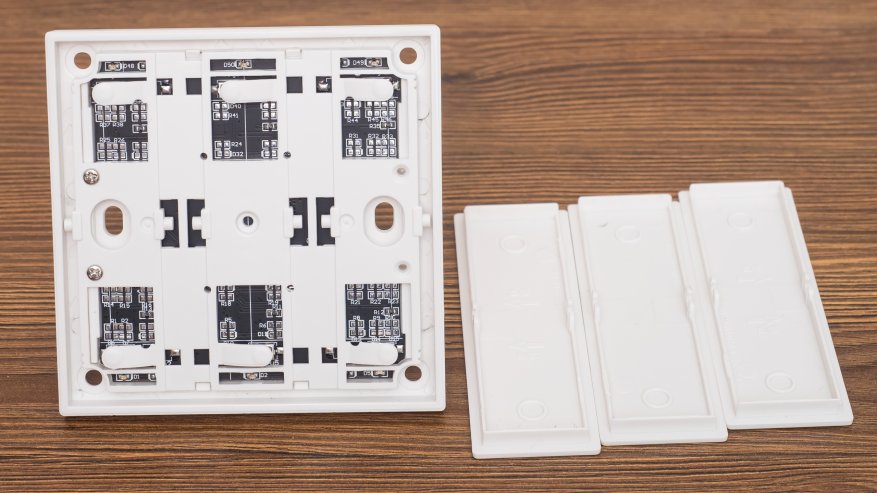

Повторитель разбирается похожим образом — снимается каждая клавиша по отдельности.  (процесс показан в видео версии обзора).

В трехклавишной версии — необходимо установить сразу две батарейки формата 2032, не знаю как насчет версий на 1 и 2 клавиши. Батареек в комплекте нет, по крайней мере мне не пришли, озаботится ими нужно заблаговременно

Сопряжение

Подключим выключатель к сети электропитания, пока без нагрузки. Перед тем как подключать его к приложению mihome — рассмотрим сопряжение с повторителем.

Клавиши, которые отвечают за не активную в данный момент линию — имеют легкую красную подсветку сверху и снизу, в местах куда нужно нажимать. Эта подсветка видна только в темноте и совершенно не напрягает.

Для подключения повторителя — необходимо нажать и удерживать нужную клавишу ввыклюателя, пока индикатор подсветки не начнет мерцать — после этого нажать на желаемую клавишу повторителя. Клавиши могут быть назначены в произвольном порядке, и например на трех клавишный выключатель может быть назначено два повторителя — двух и одноклавишный (процесс показан в видео версии обзора)

Mihome

Теперь займемся mihome — у меня приложение сразу обнаружило выключатель, напомню что я использую регион Китай. Если выключатель не виден — нужно зажать любую из клавиш на 5 секунд, как я это делал при сопряжении с повторителем.

Как это иногда бывает, мастер подключения не дождался появления в сети выключателя и отвалился с ошибкой. Я перезагрузил mihome и выключатель оказался в нераспределенной области. Кликаем на нее и присваиваем устройству нужную локацию.

После запуска плагина, выключатель обновил версию прошивки, причем дважды, остановившись на версии 2.0.4

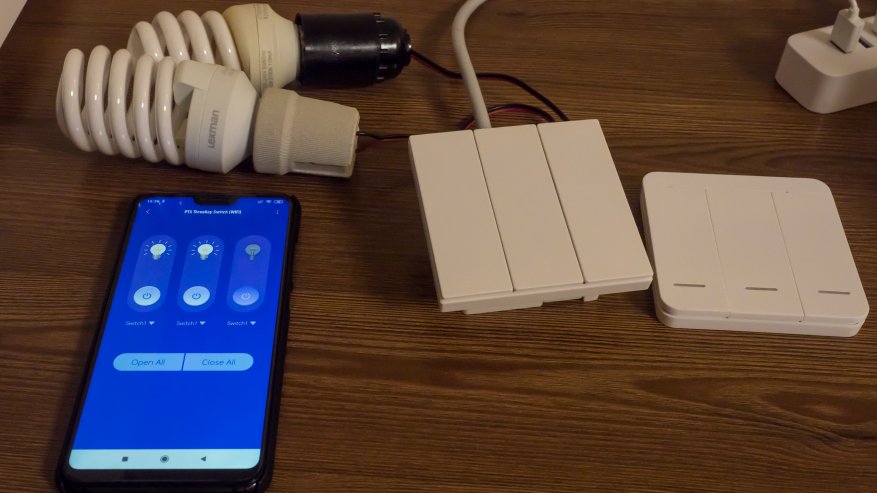

Главное окно плагина дает возможность управления каждым каналом по отдельности, либо при помощи кнопок Open All и Close All — сразу всеми переключателями. Каждой клавише можно назначить собственное имя

В настройках можно переименовать выключатель, отключить подсветку клавиш, дать доступ для другого mi аккаунта. В меню Key Setting — можно определить отдельную локацию для каждой клавиши. Тут же можно проверить обновления прошивок, вывести значок плагина на рабочий стол, открыть форму обратной связи

Автоматизации

Что интересно — это выключатель может быть и условием и действием для сценариев. В каждом случае имеется 6 вариантов — включение и выключение для каждой из клавиш. Возможности логической развязки клавиш от реле — нет, так что это не клик, а именно состояние реле. В действиях лично мне не хватает вариантов — реверса состояния реле.

То есть использовать выключатель с датчиком движения — будет удобно, тут за включение и выключения отвечают разные условия — наличии и отсутствие движения. Кстати такой сценарий будет локальным и не зависит от связи с облаком. А вот поставить переключения по клику кнопки например — не получится. Тут выручит только радиоповторитель

Использование в условиях, позволит, например, при физическом включении и выключении обычной лампы, дублировать это действие и на умный светильник. Кстати такой сценарий будет работать через облако

Скорость работы

Как и следовало ожидать, включение линии с нагрузкой при использовании клавиш выключателя и радиоповторителя — мгновенна. При использовании приложение — есть задержка, она варьируется от качества канала связи с интернет. Напомню еще раз, что радиоповторитель работает напрямую с выключателем, и не зависит ни от приложения ни от интернет ни от wi-fi. (процесс показан в видео версии обзора)

Home Assitant

Хотя токен устройства добывается несложно, я предпочитаю для этого mihome от vevs — ссылка в описании, при стандартном прописывании свича через платформу xiaomi miio — система выдает ошибку. На данный момент добавить выключатель мне не удалось.

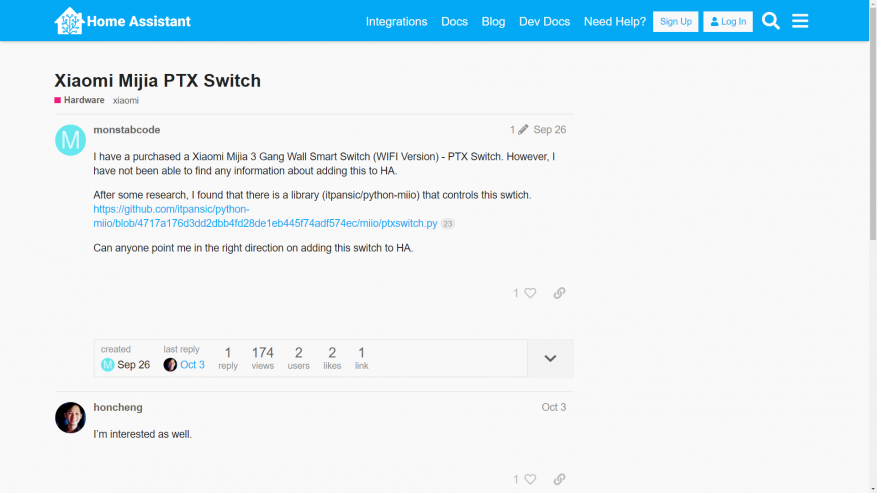

Некоторую надежду вселяет то, то в комьюнити home assistant начались обсуждения по этому вопросу и имеется даже ссылка на один из проектов python — miio в котором уже создали библиотеку для этого типа выключателей. Подождем — увидим.

Видеоверсия обзора

На этом все, спасибо за внимание

как выбрать и подключить, можно ли совмещать с иными электроустройствами?

Умные выключатели – инновации, разработанные для максимального комфорта пользователей. Экономия энергии при этом гарантирована, стоит только подобрать подходящую модель.

Умные выключатели: инновации в каждом доме

Современные технологии созданы, чтобы упростить жизнь и быт. В домах стали использоваться последние инновации, среди которых умные выключатели.

Функционируют в автоматическом режиме, управление осуществляется со смартфонов. Главное, что прибор создает комфорт для владельцев, а также обеспечивает до 42 процентов экономии электроэнергии.

Принцип работы

Набор состоит из двух устройств – приемника и передатчика. Первый выглядит как маленькое реле, которым пользователь управляет со смартфона или пульта. Получив сигнал, реле выполняет замыкающую функцию.

Выключатель исполняет функцию передатчика. При поступлении команды со смартфона, в устройстве вырабатывается ток, который проходит трансформацию в радиосигнал. Кроме передачи команды, осуществляется фиксация информации, которая подтверждает выполнение поставленных задач. Интеллектуальный выключатель может заменить классический или дополнить.

Использование умных устройств

Перед владельцами умных устройств открывается много возможностей:

1. С помощью современного гаджета можно регулировать параметры освещения в комнате.
2. Прибор легко программируется на автоматическое включение/выключение в указанное время. Такая функция удобна, когда владельцы квартиры спешат и не успевают выключить свет или запрограммировать устройство перед сном.
3. На расстоянии можно проконтролировать вопрос включения или выключения света в комнате.
4. Режим включения света срабатывает, как только в комнате появляется человек, выключение с его уходом.
5. Контроль электроэнергии, а также включение света только с наступлением темноты, позволяет значительно экономить.
6. Интеллектуальные модели с диммерами созданы для измерения интенсивности освещения. Приборы контролируют степень яркости ламп с учетом данных, предоставленных датчиками света и движения.

Интеллектуальные приборы: плюсы и минусы

Главные преимущества устройств, которые управляются с гаджета:

1. Процесс монтажа не требует отдельного разветвления электропроводки.
2. Регулировка источников света и других электроприборов осуществляется централизовано.
3. В качестве элемента управления может выступать планшет, смартфон, компьютер, пульт ДУ.
4. Значительная экономия электроэнергии. Согласно подсчетам, произведённым учеными из Америки, экономия может составить 42%.
5. Устройства могут похвастаться радиусом работы на 100 метров, при этом стены не препятствие для поступления сигнала.
6. Для работы достаточно слабого тока, который даже при повреждении абсолютно безопасен.

К недостаткам можно отнести дорогую стоимость интеллектуальных изделий, ведь если весь дом укомплектовать с их помощью, то это влетит «в копеечку». К тому же для работы, устройства подключаются к интернету, с которым периодически бывают перебои.

Виды умных агрегатов

Производители представляют широкий ассортимент устройств, работающих с учетом Wi-Fi, Bluetooth, ZigBee, Z-Wave.

Выключатели различаются по конструкции. Некоторые работают от сети, поэтому конструкция предполагает наличие нулевого провода. В остальных же приборах такая фаза не требуется.

Приборы с функцией диммирования «Умный дом»

Функционал умного выключателя сохраняется, работа ведется в автоматическом режиме. При этом появляется возможность регулировать яркость освещения. Регуляторы света оценивают уровень естественного освещения.

Такой уникальный прибор сосдаст уют в доме. Яркий свет можно подключить только по необходимости в остальном стоит довериться устройству. Диммеры активно используются дизайнерами для создания подсветки.

Устройства с дистанционной регулировкой — wi fi от Sonoff

Прибор выглядит как обычный выключатель, в действительности это инновационное изделие — пульт ДУ. Составляющие конструкции – рамки и клавиши.

Изделие не нуждается к подключению к проводам.

Установить его можно в любой точке комнаты. Принцип действия простой — команды передаются радиоволнами на другие устройства.

Работает он совместно с другими электронными приборами.

Например, с диммиром, который при получении сигнала минимизирует яркость освещения. Прибор универсальный, поэтому подходит для управления умной розеткой.

Взаимодействие с другими аппаратами

На вопрос взаимодействия с другими аппаратами влияет особенность строения выключателя. Если устройство работает от Wi-Fi, то дополнительных аппаратов не требуется.

Если же на основе протоколах ZigBee либо Z-Wave, то необходимо позаботиться о дополнительном контроллере, который будет работать посредником между смартфоном и выключателем. В нем же храниться информация об автоматическом включении или отключении электроэнергии. Контролер передает команды на лампы и другие осветительные элементы, что гарантирует выполнение поставленных задач.

Применяя современные технологии, пользователи могут создать целую сеть из умных приборов. Датчик может подать сигнал на выключатель, когда откроется входная дверь и свет зажжётся по приходу хозяев. К включению света в доме можно привязать запуск работы бытовой техники.

Как правильно выбрать и купить?

Чтобы определиться с подходящим выключателем, рекомендуется оценить ряд факторов:

1. Наличие Wi-Fi или подключения к интернету.
2. Наличие дополнительных функций – работа в паре с датчиком движения или освещения. Расширяется область применения выключателя, но значительно повышается цена, поэтому важно оценить необходимы ли дополнительные функции.
3. Оцените, где будет использоваться устройство, ведь представлены модели с защитой от сложных климатических условий.
4. Для установки в розетке внешний вид не играет роли, важно подобрать по параметрам. В другом случае выбор цвета, формы имеет значение.
5. Стоит отдать предпочтение продукции известных производителей. Если покупка осуществляется магазине, то оценить целостность прибора, легкость разборки.
6. Выбирайте изделия из плотного пластика, на котором не так быстро проявятся царапины или вмятины.
7. Комплекты от известных брендов укомплектованы креплениями и защелками, на которые не придется тратиться. Предоставляется инструкция по сборке.

Маркировка

Короткие обозначения позволят ознакомиться с характеристикой выключателя. У каждого производителя своя маркировка, но вот способ подключения у всех указан одинаково — Wi-Fi или Wi-Fi/R, Wi-Fi/RF. Встречаются такие обозначения:

• S – функция проходного выключателя;
• T – таймер, который проводит манипуляции со светом в заданное время;
• D – дриммирование освещения;
• IP с двузначным числом – степень защиты от влаги.

Особенности подключения

Подключение напрямую зависит от выбранной модели выключателя.

1. Если изделие создано для применения в системе с лампой накаливания, то оно подключается как классический аналог.
2. При применении светодиодных устройств и энергосберегающих ламп, требуется подключение нулевых и фазных проводов.
3. Изделия с акустическим управлением устанавливаются рядом с источниками света или на месте привычных приборов.

Собрать и подключить устройство легко, когда под рукой окажется инструкция от производителя. После монтажа предстоит установить специальное приложение на смартфон.

Топ-5 производителей умных аппаратов

1. Legrand- французский производитель электротехники, среди которой представлена серия умных устройств под названием Celian.
2. Выключатели, термостаты и диммеры российской компании Delumo пользуются спросом за счет соотношения цены и качества.
3. Sonoff специализируется на производстве умных устройств, что сопровождается специальным приложением компании.
4. В своей работе итальянская фирма Vitrum применяет технологии Z-Wave.
5. Продукция китайской компании Xiaomi последние годы набирает обороты. Среди представленных высокотехнологичных электрических приборов каждый найдет подходящий интеллектуальный выключатель.

Интеллектуальные приборы создают максимальный комфорт. При этом гарантируется польза от экономии электроэнергии, а также защиты жилища от посторонних.

Включенный свет отпугнет возможных правонарушителей.

Оцените необходимость дополнительного функционала и технологии подключения, чтобы подобрать подходящий вариант для своего дома.

Полезное видео

Беспроводной выключатель Aqara на 2 кнопки (европейская версия)

Для монтажа выключателя используйте двусторонний скотч, который идет в комплекте. Держит крепко, но в случае необходимости можно демонтировать (не повреждая обои). В крайнем случае, можно вообще не крепить к стене, положить на тумбочку или стол. Прорезиненные ножки не дадут выключателю соскользнуть.

Казалось бы, о чем тут еще писать?

Немного предыстории из личного опыта. Есть у меня группа точечных светильников philips, для них был куплен и установлен однокнопочный выключатель aqara (QBKG04LM который подключается к сети). Но корректной работы с такой связкой добиться не удалось, когда лампы отключались по сценарию, выключатель думал, что работает без нагрузки и автоматически выключался. Управлять лампами можно было только при помощи выключателя, но ведь так не интересно…

Было принято решение замыкать цепь, чтобы лампочки всегда были под напряжением и ставить логический выключатель. Соответственно, после снятия выключателя осталась монтажная коробка:

Чтобы прикрутить выключатель к этой коробке, нам потребуется шуруповерт и сверло на 4 мм. Сверлим 2 отверстия в специальных зонах корпуса выключателя:

Думаю, что немногим потребуется такая установка, поэтому производитель не делает эти отверстия по умолчанию. На задней крышке они выглядят вот так:

А дальше нужно просто прикрутить выключатель к монтажной коробке, при помощи винтов, идущих в комплекте.

Выключатель плотно прилегает к стене, не оставляя зазоров. Зафиксированный винтами выключатель не шатается и точно не отвалится.

Остается только надеть внешнюю часть корпуса, на этом монтаж выключателя завершен.

Внешний вид выключателя конечно своеобразный, но в целом смотрится неплохо. Хотя уже пора бы выпустить и другие варианты дизайна…

Проводные выключатели (или розетки Aqara) устанавливаются в такую же монтажную коробку, остается только подключить проводку. Квадратная коробка универсальная, по необходимости пришлось заменить умную розетку Aqara на обычную, которая без проблем встала в коробку.

Саму коробку монтировал во время ремонта. Границы обрезал болгаркой, а углублял перфоратором.
