Содержание

Таблицы частот спутниковых операторов Триколор ТВ и НТВ-Плюс

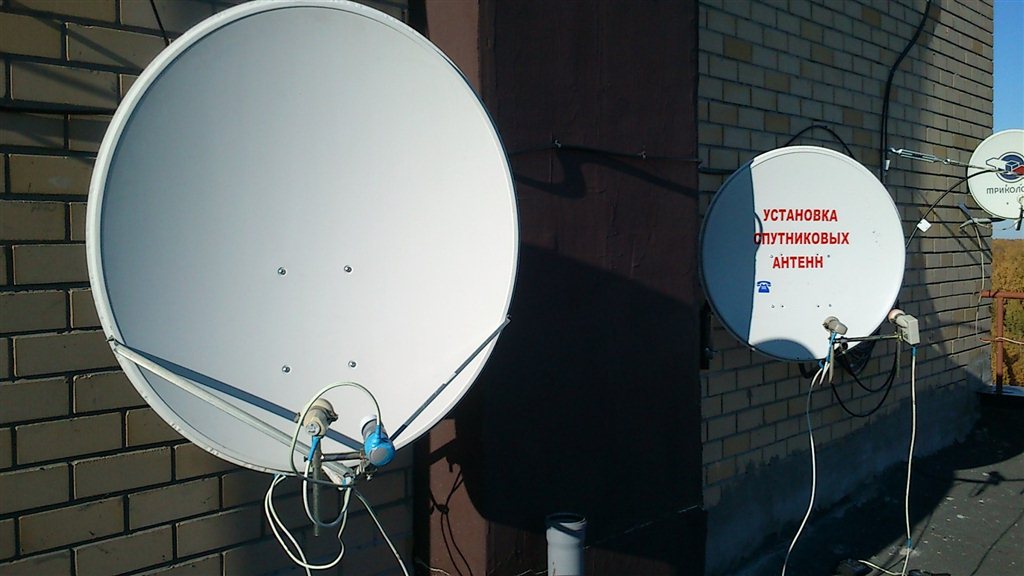

Место и направление антенны

Определение места установки и возможность крепления спутниковой антенны является самым важным и ответственным пунктом установки спутника самостоятельно. Для начала вы должны определить, где находится спутник EUTELSAT 36B. Для этого следует использовать компас. Но многие люди не умеют пользоваться компасом или вовсе не имеют его. В этом случае, чтобы понять, куда должна смотреть спутниковая тарелка, вы можете изучить угол поворота конвертера, то есть то, куда направили антенну, у соседей и установить себе точно так же.

После того как вы определились с местом установки антенны, необходимо убедиться в отсутствии препятствий на пути будущего сигнала. Если на пути сигнала стоит здание, высокие деревья или ветви, следует устранить помехи, если это невозможно, установите антенну в другое место. Например: крыша дома.

Ещё один немаловажным фактором является поверхность, на которую будет установлена антенна. Внешние факторы напрямую будут влиять при дальнейшем пользование спутником. Например, сильный ветер может свернуть антенну. Рекомендуется устанавливать на прочный материал (брус, бетон, кирпич).

Убедитесь в надежном креплении антенны, в случае некачественного крепления, кронштейн может вырвать от сильного ветра, и он упадёт на людей или чужую машину.

Пакеты «Триколор ТВ»

При установки спутникового цифрового оператора «Триколор» вам будут представлены несколько пакетов на выбор.

Пакет каналов «Единый». В данный пакет входят более 200 каналов, как в стандартном разрешении, так и в формате Full HD. Если быть точнее, то в этом пакете представлено около 30 каналов в высококачественном формате. Данный тариф является простым и универсальным, пользование которого распространено по всей территории России. Цена пакета никаким образом не влияет на ваше местожительство. Независимо на свою упрощенность, пакет наполнен такими преимуществами, как просмотр фильмов без рекламных пауз, трансляции ведущих спортивных мероприятий, новые серии популярных сериалов, все федеральные телеканалы и многое другое. Также в пакет обладает парой иностранных телеканалов, на которых вещание ведется на английском, французском и немецком языках.

Вас может заинтересовать: НТВ плюс или Триколор — что лучше?

Также вам будут доступны расширения по вашим вкусам. Вы можете подключить «Детский» пакет для вашего ребенка, порадовать себя обилием спортивных событий пакетами «МАТЧ Премьер» и «МАТЧ! Футбол», ну или порадовать себя телеканалами из пакета «Ночной» (строго с 18 лет!).

Говоря о более дорогостоящих пакетах хочется упомянуть в три из них: «Единый Ultra HD», «Экстра» и «Ultra HD». В отличии от бюджетных версий, эти пакеты оснащены большим количеством как каналов в стандартном разрешении, так и каналов с высокой и сверхвысокой четкостями.

Помимо телерадиовещания, компания предоставляет услуги подключения проводных и беспроводных интернет сетей. Таким образом, вы сможете не только смотреть любимые передачи, но и делиться эмоциями со своими близкими через социальные сети.

Как установить самостоятельно?

Прежде всего нужно собрать антенну согласно приложенной инструкции.
Далее, при помощи перфоратора или дрели, необходимо высверлить отверстия в стене. Рекомендуется устанавливать кронштейн на расклинивающие анкерные болты. Это самые надёжные и крепки анкеры, благодаря раскрывающимся лепесткам они обеспечивают надёжное крепление. Для того чтобы атмосферные осадки не попали на конвертер, его необходимо установить разъёмом вниз.
При помощи F-разъёмов присоединяем кабель к конвертеру. Для этого нужно: При помощи стяжек или изо ленты присоединяем кабель к дуге держателя конвертера.
Необходимо защитить F-разъёмное соединение при помощи герметика или изолирующей ленты.
Установите тарелку на кронштейн, гайки следует затягивать таким образом, чтобы при перемещении антенны по вертикали или горизонтали приходилось прилагать усилия.
Для того чтобы кабель не болтался, зафиксируйте его стяжками или при помощи изо ленты.
Около антенны необходимо оставить 1 метр кабеля и также зафиксировать его.

Как настроить спутниковую тарелку?

При настройке спутниковой антенны вам необходимо установить азимут и угол места для того, чтобы самостоятельно не искать информацию, установите приближённое значение, воспользовавшись таблицей ниже: (ТАБЛИЦА ЕСТЬ В ИСХОДНИКЕ)

Чтобы определить азимут, воспользуйтесь компасом, угол определить сложнее, так как угол наклона зависит от конструкции, а для приёма спутника Триколор ТВ применяются антенны различных производителей. Вручную это сделать достаточно сложно, поэтому рекомендуем воспользоваться специальными приложениями. Например: SatFinder 3D или Satellite Antenna Aligment.

Для верного направления антенны необходимо знать следующую информацию: название спутника, его расположение на карте и географические координаты.

После того как выбрано местоположение антенны, определён азимут и угол, необходимо подключить её к ресиверу. Для этого нужно:

Отступить от края кабеля примерно 1.5 см. и отчистить слой изоляции при помощи ножа.
Оплётку отогнуть наружу.
Отчистить кабель от фольги и присоединяем к нему F-разъём.
Повторить процедуру только уже с другой стороны.
Одну сторону кабеля подключаем к ресиверу, а другую к конвертеру.

Теперь необходимо произвести настройку ресивера. Заходим в настройки и выбираем необходимый нам спутник, перед нами появятся две полоски. Одна показывает уровень сигнала, а вторая качество. Если вы до этого пункта сделали всё правильно, шкала будет показывать сигнал не меньше, чем 50%.

Для открытия меню используйте кнопки «F1» или «I»(зависит от модели).

Требуется повысить сигнал, для этого медленно двигаем зеркало тарелки по горизонтали, оставаясь в одном положение примерно 3-5 сек. Продолжаем это действие до тех пор, пока не увидим уровень сигнала 70%, каким он и должен быть по меньшей мере.

А также уровень сигнала и качество зависит от погодных условий. Во время сильного снегопада, ветра или дождя, уровень сигнала может значительно упасть.

Если уровень сигнала не поднимается до 70%, требуется проверить соединение, а также произвести настройку оборудования при помощи специального прибора, возможно, вы неточно настроили антенну.

Сборка и монтаж антенны

Для упрощения процедуры можно приобрести уже собранную антенну. Но если вы всё же решили самостоятельно собрать спутниковую тарелку, рекомендуется ознакомиться с прилагаемой инструкцией. Полный комплект оборудования состоит из антенны, конвертёра (приёмное устройство, располагающееся на облучателе антенны), ресивера (устройство, преобразующее сигнал для телевизора) и смарт-карты Триколор ТВ (она может быть и встроенной в ресивер).

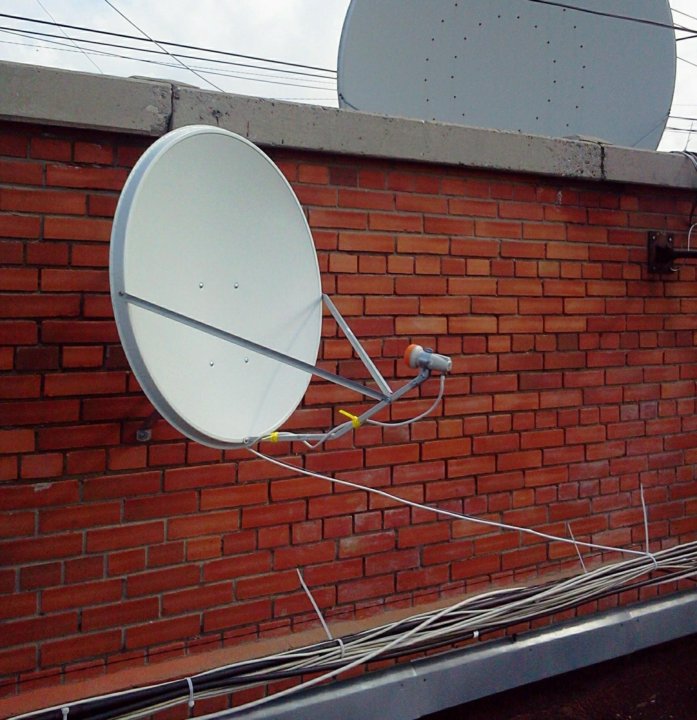

После того как выбрано место, следует приступать к монтажу и установке антенны:

Кронштейны надёжно крепятся к стене. Материалы для крепления выбираются исходя из материала стены, а также силы ветра.
К дуге конвертёродержателя прикрепляется опора, а на неё зеркало антенны (сама тарелка).
Антенна устанавливается на кронштейн, выбирая тот угол наклона и азимут, которые находили ранее. Но располагается так, чтобы с усилием можно было отрегулировать её положение. После настройки уровня сигнала нужно будет закрепить до полностью неподвижного состояния.
Конвертёр устанавливается в держатель разъёмом вниз;.
В разъём конвертёра вставляется кабель, концы которого предварительно нужно подготовить.Концы кабеля готовим с помощью f-разъёма следующим образом:
Отогнуть оплётку кабеля назад, оголив центральную жилу с изоляцией;
Срезать внутреннюю изоляцию на 10 мм;
Навинтить f-разъём;
Обрезать центральную жилу, чтобы она осталась максимум на 2 мм от края.
Вставленный разъём лучше загерметизировать, например, силиконом.
Кабель зафиксировать на дуге стяжками или изолентой и возле кронштейна, оставляя запас шнура.
Подсоединить другой конец кабеля к ресиверу.

При использовании высокочастотного кабеля его нужно подсоединить ко входу на приёмнике LNB OUT, а низкочастотного – к LNB IN

Теперь нужно будет уточнить характеристики антенны с помощью дальнейшей настройки, используя приёмник и телевизор.

Специальный прибор

Установить спутниковую антенну довольно просто, а вот настроить ее нет. Для этого нам понадобится много различных инструментов и техники, но часто бывает антенну приходиться ставить в труднодоступные места и применять всю эту технику становится неудобно. Для этого рекомендуется использовать специализированное устройство для спутниковой антенны. При его эксплуатации не нужен телевизор и ресивер.

Один из самых популярных и удобных приборов называется Sat-Finder. Благодаря ему вы достаточно быстро, а главное качественно настроите вашу антенну, поэтому его чаще всего используют. Подключение и дальнейшее использование прибора довольно простое.

Вам необходимо установить его между ресивером и конвертером и подключить с помощью дополнительного кабеля. Не используйте слишком длинный кабель, рекомендуемая длина до 1.5 метра. Прежде чем подключать кабель, обратите внимания на обозначения разъёмов на корпусе индикатора.

Между ресивером и конвертером всё время присутствует напряжение. Во избежание поломки одного из устройств необходимо подключать и отключать его только при выключенном питание ресивера из сети.

Обязательно подключаем прибор за зеркалом тарелки, чтобы защитить его от электромагнитных волн.

После подключения идём домой, включаем ресивер и вводим действующей транспондер (можно выбрать из предложенного списка). Оставляем ресивер и возвращаемся к антенне и прибору.
Рекомендуется выбирать тот транспондер, который транслирует несколько каналов.
Теперь необходимо включить прибор, и с помощью регулятора чувствительности установить стрелку примерно на середину шкалы (4-5 делений). Если прибор начал издавать писк, необходимо уменьшить чувствительность до того момента, пока не прекратится звук.
Далее, направляем антенну в сторону спутника, на который мы настраиваем, при этом меняем вертикальное положение антенны, чтобы стрелка отклонилась на максимум.
Если стрелка ушла вправо, необходимо уменьшить чувствительность.
Когда вы добьётесь такого положения, возвращайтесь к ресиверу и отсканируйте выбранный трансбордер, убедитесь в том, что настройки были произведены на нужный спутник. Как только это подтвердилось, прибор можно отключить. Настройка закончена.

Настройка антенны

На панели ресивера может быть несколько разъёмов в зависимости от модели. Нужно соединить один из них с телевизором. Оптимальным будет соединение через HDMI. Если в комплекте идёт смарт-карта внешняя (а не встроенная в приёмник), потребуется вставить её в ресивер.

После первого включения приставки появится «Мастер настроек», в котором выставляются некоторые начальные данные с помощью подсказок: язык, оператор и регион пользования. Далее появятся уровни силы и качества сигнала. Для того чтобы выполнить настройки ориентации тарелки Триколора самостоятельно, нужно найти такое положение антенны, при котором эти уровни достигнут максимального значения (не менее 70 %).

Чтобы настраивать антенну на положение спутника, нужно последовательно двигать тарелку поочерёдно по азимуту и по углу места. При этом потребуется следить за уровнями сигнала. Сдвигать антенну нужно с шагом в 1-2 см. После каждого перемещения подождать несколько секунд. Должно отобразиться изменение на экране.

Настраивать антенну следует в хорошую ясную погоду, так как тогда качество сигнала будет наилучшим

После регулирования тарелки, нужно зафиксировать её положение. И можно начинать искать каналы.

Как найти сигнал самостоятельно без прибора?

Поиск сигнала без прибора – наиболее известный способ настройки антенны. Для этого вам понадобится небольшой переносной телевизор. Если антенна установлена на крыше, тогда помимо телевизора, понадобится переноска или удлинитель, для того чтобы подключить ресивер и телевизор к сети.

Схема подключения такая же, как при использовании антенны в бытовых условиях:

К ресиверу подключаем кабель от конвертера, с другого конца от телевизора. Единственная разница, это кабель, для настройки лучше всего использовать длиной до 2 метров.
После подключения в ресивере выставляем требуемые настройки транспондера.
Далее, настраиваем антенну на спутник и смотрим на экран до появления сигнала. В случае если сигнал появился, каналы заработали, и картинка вас устраивает, заканчиваем настройку.

Теперь вы знаете, как поймать сигнал самостоятельно.

Как настроить антенну Триколор ТВ на спутники Eutelsat 36B & Express AMU1 36.0°E самостоятельно

Координаты, по которым настраивается спутниковая антенна: 1. Азимут. 2. Угол места. В чем сложность настройки антенны Очень узкий луч диаграммы направленности антенны, всего несколько градусов. Причем, чем больше размер антенны, тем уже луч.

Настройка антенны на спутник Express AT1 56.0°E производится аналогично настройке на спутники Eutelsat 36B & Express AMU1 36.0°E, только в программу надо ввести координаты спутника Express AT1 56.0°E. Процесс настройки 1. Настроить антенну Триколор ТВ на спутник довольно просто! На начальном этапе необходима информация о телекоммуникационных спутниках, координатах их расположения, об особенностях спутникового телевидения и спутникового оборудования. Информацию об этом и многом другом Вы можете получить на нашем сайте, в статье: «Спутниковое телевидение» . 2. Перед установкой и настройкой антенны необходимо определить направление на спутник: а). При помощи компаса (надо учитывать, что на его показания могут влиять расположенные вблизи металлические предметы), солнца, GPS навигатора или расположенным вблизи тарелкам, размером 0,6 м, приблизительно, определите азимут на спутники Eutelsat 36B & Express AMU1 36. 0°E, (36 градусов восточной долготы). Обязательно проконтролируйте, чтобы направление на спутник было свободно от высотных домов, деревьев и проч. б). Для того чтобы точно определить местоположение спутника можно воспользоваться программой «Satellite Antenna Alignment», которую можно скачать на сайте https://www.al-soft.com/saa/satinfo-ru.shtml

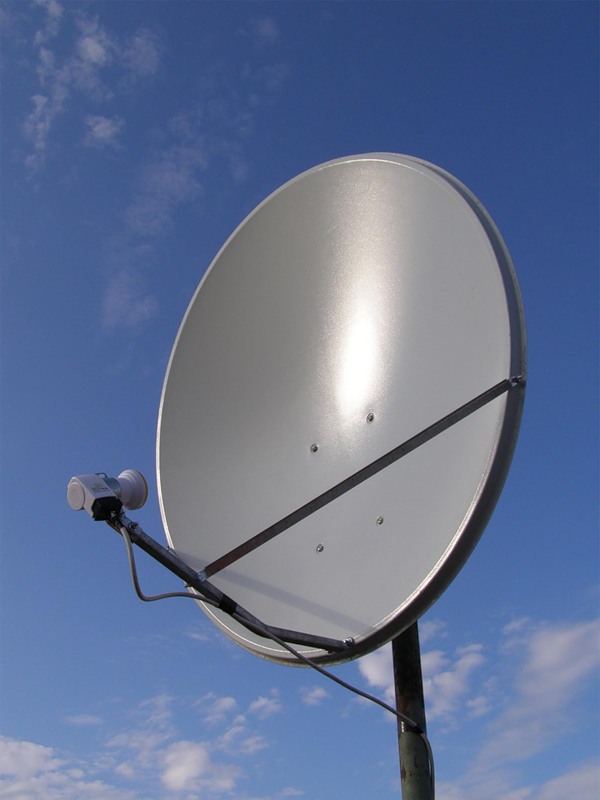

У офсетных антенн фокус смещен относительно центра, если антенна установлена строго вертикально, то она имеет угол подъема (20. 25 градусов). Для расчёта угла места спутника, и реального угла установки антенны (в градусах относительно плоскости земли), в программе вводятся размеры антенны в миллиметрах (высота и ширина). Расчет производится только для офсетных антенн.

Источник

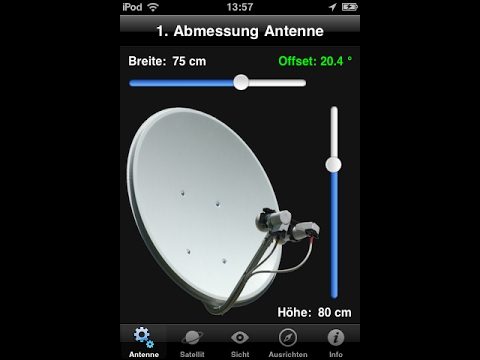

Программы для настройки спутникового ТВ

Благодаря современным технологиям и интернету существует огромное количество программ для настройки спутникового телевидения. Они разработаны как для компьютера, так и для телефона, что очень удобно при настройке антенны. Ниже представлен список наиболее популярных и высоко оценённых программ по версии пользователей Триколор ТВ:

Satellite Antenna Alignment. Эта программа предназначена для вычисления расположения спутника относительно вашей широты и долготы. Основное отличие от подобных программ, это вычисления положения для всех спутников сразу. Благодаря данной программе вы получите чёткое понимание о том, как спутник будет виден с места положения антенны. Программа предназначена для компьютера.
SatFinder. Это приложение на андроид является самой популярной программой в области настройки антенны. Работает очень просто, включаем камеру и GPS, находим местоположение спутника. Программа определяет спутник с высокой точностью, также она полностью бесплатна.

Теперь вы самостоятельно и без особого труда сможете настроить вашу спутниковую антенну, не прибегая к услугам специалиста и дополнительным расходам. Желаем вам приятного просмотра!

Выбор места для установки антенны Триколора

Как выбрать правильное место для установки тарелки? Во-первых, на пути от антенны до предполагаемого места спутника не должно быть высоких зданий и деревьев. Во-вторых, нельзя ставить тарелку Триколор ТВ в закрытые пространства типа балконов и чердаков, а также под скатами крыш (чтобы не стекали осадки). В-третьих, направление антенны должно быть в южную сторону, так как спутники располагаются именно там. В-четвёртых, чем ближе тарелка будет находиться к телевизору, тем лучше сигнал.

Теперь остановимся более подробно на том, куда конкретно придётся направить антенну. На сайте Триколор ТВ имеется таблица с городами и соответствующими углами места и азимутами https://www.tricolor.tv/help/connect/how-to-connect-and-configure-the/ustanovka-sputnikovoj-antenny/, а ещё можно использовать интерактивную карту https://www.tricolor78.ru/karta.html.

Если антенна устанавливается в том населённом пункте, который не указан в таблице, выбор должен осуществляться между ближайшими городами. Азимут – это угол между северным направлением и спутником. Это ориентация по горизонтали. Для его определения понадобится компас. Чтобы найти, какой градус будет у угла места, потребуется транспортир и отвес. Угол места – это вертикальная ориентация. Можно воспользоваться программой Satellite Antenna Alignment. С её помощью можно выполнить настройку на любой спутник, зная географические координаты места установки тарелки.

Определение спутника и установка антенны Триколор ТВ

Компания Триколор ТВ является оператором спутниковой телевизионной трансляции. Для получения услуги спутникового телевидения потребуется приобрести и установить соответствующее оборудование. Рассмотрим, как собрать и настроить антенну на приём от спутника Триколор ТВ самостоятельно.

Содержание

1 Спутниковые частоты Триколор ТВ
2 Выбор места для установки антенны Триколора
3 Сборка и монтаж антенны
4 Настройка антенны
5 Регистрация приёмника

Спутниковые частоты Триколор ТВ

Используя спутники, можно получить хорошее качество телепросмотра даже в отдалённых местах, где нет возможности использовать эфирное или кабельное телевещание.

Любое спутниковое ТВ работает по такому алгоритму:

Телецентр передаёт сигнал на спутник;
Спутник транслирует сигнал обратно на Землю, используя транспондеры – так называются специальные передатчики;
Сигнал принимается спутниковыми тарелками, которыми пользуются абоненты компании;
Полученный сигнал преобразуется устройствами – ресиверами, или приёмниками – и передаётся на телевизор.

Названия спутников, с которых происходит вещание Триколор ТВ:

Eutelsat 36В;
Экспресс-АМУ1;
Экспресс АТ1.

Основными параметрами антенны Триколор ТВ являются частота транспондера и поляризация. На каких же частотах транспондера работают каналы Триколора, и какая используется поляризация. Частоты 11727-12054 МГц, поляризация в основном левая, лишь на нескольких частотах – правая. Эти данные могут пригодиться, если выставлять настройки антенны вручную.

Выбор места для установки антенны Триколора

Сборка и монтаж антенны

После того как выбрано место, следует приступать к монтажу и установке антенны:

Кронштейны надёжно крепятся к стене. Материалы для крепления выбираются исходя из материала стены, а также силы ветра.
К дуге конвертёродержателя прикрепляется опора, а на неё зеркало антенны (сама тарелка).
Антенна устанавливается на кронштейн, выбирая тот угол наклона и азимут, которые находили ранее. Но располагается так, чтобы с усилием можно было отрегулировать её положение. После настройки уровня сигнала нужно будет закрепить до полностью неподвижного состояния.
Конвертёр устанавливается в держатель разъёмом вниз;.
В разъём конвертёра вставляется кабель, концы которого предварительно нужно подготовить.Концы кабеля готовим с помощью f-разъёма следующим образом:
- Снять верхнюю изоляцию на 15 мм, чтобы не повредить другие слои провода;
- Отогнуть оплётку кабеля назад, оголив центральную жилу с изоляцией;
- Срезать внутреннюю изоляцию на 10 мм;
- Навинтить f-разъём;
- Обрезать центральную жилу, чтобы она осталась максимум на 2 мм от края.
Вставленный разъём лучше загерметизировать, например, силиконом.
Кабель зафиксировать на дуге стяжками или изолентой и возле кронштейна, оставляя запас шнура.
Подсоединить другой конец кабеля к ресиверу.

При использовании высокочастотного кабеля его нужно подсоединить ко входу на приёмнике LNB OUT, а низкочастотного – к LNB IN

Настройка антенны

После первого включения приставки появится «Мастер настроек», в котором выставляются некоторые начальные данные с помощью подсказок: язык, оператор и регион пользования. Далее появятся уровни силы и качества сигнала. Для того чтобы выполнить настройки ориентации тарелки Триколора самостоятельно, нужно найти такое положение антенны, при котором эти уровни достигнут максимального значения (не менее 70 %).

Настраивать антенну следует в хорошую ясную погоду, так как тогда качество сигнала будет наилучшим

После регулирования тарелки, нужно зафиксировать её положение. И можно начинать искать каналы.

Регистрация приёмника

Кроме установки оборудования, для получения услуг Триколор ТВ нужно выполнить ещё и регистрацию приёмника. Если вы приобретали оборудование у авторизованного дилера, то он должен был зарегистрировать приставку. Обязательно следует уточнить этот момент. В ином случае, если у вас имеется абонентский договор, который входит в комплект оборудования, можно пройти онлайн-регистрацию на официальном портале компании Триколор. По данной ссылке можно ознакомиться с пользовательским соглашением и перейти к регистрации https://www.tricolor.tv/help/registration-data/kak-i-zachem-registrirovatsya/.

Для регистрации потребуется ID ресивера, а также паспортные данные абонента. ID – это идентификатор приёмного устройства. Имеет 12 или 14 цифр. Его можно найти на смарт-карте, на наклейке ресивера (если смарт-карта встроена), а также с помощью настроек ресивера. Как найти настройки у конкретной модели, можно узнать на онлайн-портале https://www.tricolor.tv/help/technical-issues/chto-takoe-id/.

Перед регистрацией нужно убедиться, что включён информационный канал Триколор ТВ. Для этого на пульте нужно нажать 0. При любых сложностях можно обратиться на горячую бесплатную линию консультационного центра по номеру 8 800 50 00 123.

После окончания регистрации сформируется абонентский договор. Одну копию нужно отправить по адресу компании для завершения процесса предоставления услуг

После регистрации нужно ещё дождаться активации услуги просмотра. Данная процедура заключается в активации смарт-карты на сайте. После регистрации абонента ему будет доступен вход в личный кабинет, где в разделе «Мои услуги» и «Помощь» можно выполнить запрос на активацию. Также можно обратиться по телефону к оператору колл-центра или отправить СМС (подробно описано на смарт-карте).

После запроса на активацию нужно оставить приёмник включённым на любом канале и подождать, пока не появится изображение. Эта процедура может занять до 8 часов. В редких случаях – сутки. Если прошло больше суток, следует обратиться к представителям компании.

Весь процесс установки и настройки достаточно длительный. Но при последовательном выполнении всех шагов всю процедуру можно сделать самостоятельно.

Самостоятельная настройка ресивера Триколор ТВ

После покупки спутникового оборудования Триколор ТВ, первым делом собирается и устанавливается антенна. Сотрудники компании берут всю заботу о подключении на себя, но при желании абонента может производиться настройка Триколор ТВ самостоятельно.

Содержание

1 Поиск места установки антенны
2 Сборка спутниковой тарелки
3 Настройка
4 Подключение приемника
5 Способы устранения возможных проблем при настройке
6 Регистрация приемного оборудования

Поиск места установки антенны

От правильно подобранного места расположения антенны зависит качество сигнала, принимаемого со спутника. Важное условие – прямая видимость луча информационного сигнала от спутника до тарелки. Если невозможен вариант крепления антенны на стене рядом с окном квартиры, где будет установлен спутниковый приемник, рациональным вариантом будет установка антенной системы на крыше здания. Запрещается расположение антенны на балконе или внутри помещения.

Сборка спутниковой тарелки

Опираясь на прилагаемую инструкцию, необходимо собрать тарелку, надежно закрепить подходящими крепежными элементами. К приемному устройству, расположенному в держателе, подключается телевизионный кабель, который следует прикрепить к кронштейну стяжками.

На зачищенный от изоляции с обоих концов на 1,5 см кабель, накручивается F-разъем. Далее необходимо к конвертору антенны подключить ресивер и произвести настройку с помощью пульта дистанционного управления.

Настройка

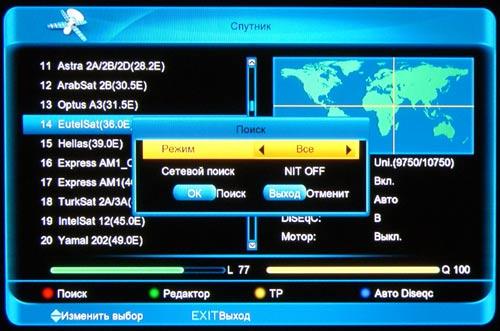

После нажатия клавиши «Menu», в разделе главного меню, отображающегося на экране телевизора, следует перейти на строку «Установки», а далее в «Системные установки». В данном пункте требуется ввести правильное время региона. В пункте «Спутник» отобразится нужное название спутника. В строке «Тип поиска» требуется установить Триколор ТВ.

После того как спутник выбран, следует подтвердить выбор нажатием «ОК». В случае верно проделанных действиях на экране появятся две полоски-шкалы, характеризующих уровень сигнала и его качество. Для отличной трансляции каналов параметры значений не должны быть ниже 70%, иначе качество картинки ухудшится либо вещание будет нестабильным. Изменением угла наклона зеркала антенны нужно добиться максимальных характеристик сигнала. Важно через каждый регулирующий шаг выдерживать несколько секунд. Это действие предусмотрено для того, чтобы сигнал успел измениться.

После успешной установки тарелки, необходимо надежно затянуть крепеж антенной конструкции, иначе при сильном ветре она сдвинется. Также возможно ухудшение сигнала во время осадков. Перед выходом из меню нужно сохранить настройки.

Подключение приемника

Приемник Триколор ТВ подключается двумя способами:

высокочастотное (ВЧ) подключение с использованием антенного кабеля;
низкочастотное (НЧ) подключение обычным кабелем с наконечниками «колокольчик» либо «скарт».

Выбрав ВЧ подключение, выход ресивера (обозначается как «RF Out») необходимо соединить с антенным гнездом телевизора. Далее ресивер нужно подключить к напряжению и включить кнопку питания. Если все сделано верно, на мониторе высветится слово «BOOT», а также номер канала. Теперь необходимо запустить автоматический поиск каналов, чтобы найти канал со строкой «Нет сигнала». Наличие данной фразы покажет правильность соединения устройства.

НЧ подключение использует кабель с «тюльпанами» или «скартом». После появления той же надписи на экране, на ДУ пульте от телевизора следует установить режим видео кнопкой «A/V». Появление сообщения «Нет сигнала» говорит о верном подключении ресивера.

Проверка приема спутникового сигнала ресивером осуществляется выводом на экран любого канала. Должен отобразиться его номер, время и название передачи, которую вещает спутник в данный момент. Поскольку антенна не настроена, фон изображения на экране будет иметь синий цвет.

После нажатия клавиши «i», на экране отобразятся обе шкалы настройки сигнала. Тарелку необходимо настроить по максимуму. Произвести точную настройку самостоятельно поможет точное направление антенны на юг. Присутствие рядом соседских антенн облегчает правильное направление тарелки и ее наклон.

После того как самое выгодное положение антенны найдено, следует нажать «ОК» и телеканалы Триколор ТВ автоматически пропишутся в меню ресивера. Их требуется сохранить.

Для того чтобы найти бесплатные каналы, а также не входящие в пакет, нужно в меню выбрать «Настройку», ввести цифровой код 0000 и перейти в автоматический поиск.

При этом тип поиска следует выставить «Сетевой» и выделить строку «Пропуск кодированных каналов». Далее нажать клавишу «Поиск». После завершения прописывания программ необходимо сохранить список. По желанию абонент может выполнить сортировку каналов по алфавиту.

Способы устранения возможных проблем при настройке

В случае отсутствия сигнала первым делом следует посмотреть подачу питания на ресивер, его подключение к телевизору, целостность кабеля, плотность закрепления в разъемах. Рекомендуется не один раз нажать на кнопку «AV» ДУ пульта телевизора, поскольку предусмотрен не один вход.

Если меню «Триколор ТВ» выходит на экран и одновременно присутствует надпись «Нет сигнала», значит не установлена связь со спутником. Требуется настроить антенну. Другим вариантом может быть профилактика, которую проводит оператор.

На каком-либо канале выходит сообщение «Кодированный канал» говорит о том, что доступ не оплачен либо приемник не зарегистрирован. Закодированные сигналы включаются в общий пакет либо транслируются отдельно. Такие каналы считаются собственностью провайдера, поэтому нуждаются в платном декодировании.

После завершения настройки, при включении ресивера, абоненту предлагается скачивание обновления с указанием полного списка каналов. Только что купленное оборудование должно быть зарегистрировано в компании Триколор ТВ.

Регистрация приемного оборудования

После окончания настройки антенны для выхода из меню нужно дважды нажать кнопку «Exit». На официальном сайте компании необходимо заполнить данные пользователя и ресивера. Установку оборудования возможно зарегистрировать, позвонив по номеру компании, указанном на сайте.

Монтаж и настройка спутниковых антенн Триколор ТВ в Москве

Все большей популярностью среди зрителей пользуется спутниковое антенное оборудование НТВ+ и Триколор ТВ. Смонтировать и осуществить настройку системного оборудования Триколор ТВ можно и своими руками, правда, при этом необходимо учитывать некоторые нюансы. Изначально важно правильно выбрать место для установки антенны Триколор. Оно должно быть открытым для приема сигнала, без каких-либо препятствий. Относительно сторон света устройство Триколор следует располагать с южной стороны строения, можно монтировать конструкцию на крыше. Такое расположение определяется тем, что спутник находится в южном направлении. Немаловажно и расположение телевизора: для облегчения настройки и установки лучше всего, чтобы он был на минимальном расстоянии от антенны Триколор ТВ.

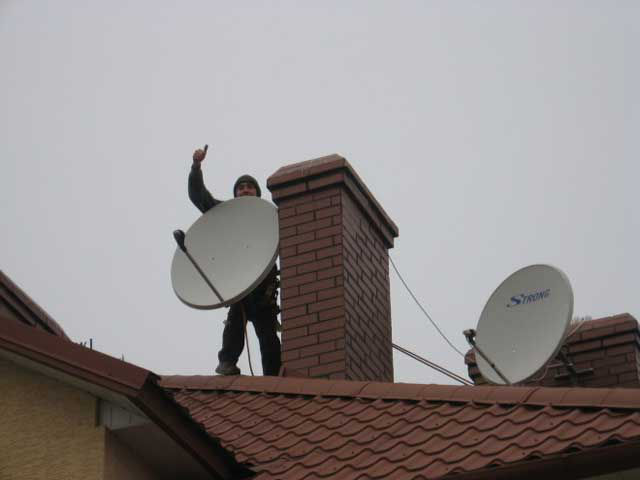

Самыми популярными местами, где выполняется настройка и располагается антенное оборудование Триколор ТВ, являются стены у балкона, лоджии, окна квартиры или кровля здания. Нельзя монтировать спутниковое устройство Триколор внутри закрытого пространства, особенно, если оно застеклено, например, балкона. Следует избегать мест, где наблюдается скапливание воды, снега, это могут быть участки под скатом крыши, водосливом и др.

Монтаж и настройка спутниковых антенн Триколор ТВ

Сначала требуется собрать антенную конструкцию Триколор ТВ, а затем настроить. В этом вам поможет инструкция. Затем необходимо хорошо закрепить кронштейн устройства на стеновой поверхности. Элементы крепежа должны быть надежными, поэтому при их выборе важно учитывать материал стены и ее состояние. Немаловажна и ветровая нагрузка, которую должна выдержать антенна Триколор ТВ. Чаще всего в качестве крепежного элемента используют дюбели, имеющие полиэтиленовые пробки, диаметров 12-14 мм, а также шурупы, оснащенные 6-тигранной головкой, подходящие под гаечный ключ 13-17 мм. Важно правильно установить конвертор в держателе: монтируют вниз разъемом, так в него не попадут атмосферные осадки.

Следующим шагом требуется смонтировать коаксиальный кабель и конвертер системы Триколор, для этого понадобится коннектор (тип«F»), при этом неважно в каком положении находится конвертор. Кабель благодаря пластиковым стяжкам и изоленте прикрепляется к конверторной дуге держателя. Далее необходимо произвести герметизацию F- разъемного соединения изоляционной лентой, поверх которой наносится силиконовый герметик. Не стоит сильно затягивать гайки на кронштейне, ведь потребуется перемещать Триколор, чтобы найти сигнал спутника.

Этапы настройки телевидения:

Следующим шагом требуется закрепить кабельный провод установки Триколор с помощью пластиковых стежков или изоленты к кронштейну, при этом важно оставить запас провода (около 1 метра), и закрепить его на поверхности стены таким же способом. Затем потребуется приготовить F- разъем системы Триколор. Для этого нужно снять верхнюю часть изоляции кабеля, примерно на 15 мм, расположить параллельно проводу экранирующую оплетку, фольга же должна быть вдоль уложенной оплетки. На 10 мм следует снять внутренний слой изоляции и затем прикручивается разъем. Используя инструмент, удалите проводник, но так, чтобы в окончательном варианте его длина была не больше 2-х мм. Таким образом, вы собрали антенную конструкцию Триколор и подготовили ее к настройке.

Чтобы не выполнять лишнюю работу по настройке, важно правильно определить, где находится спутник, обычно он располагается с южной стороны. На стене, выходящей на юг, и следует монтировать устройство. Антенна Триколор подключается к ресиверу, для этого используется кабель, что идет от конвертера. Предварительно нужно подготовить F- разъем системы Триколор. Включив ресивер, вы увидите надпись: «Нет сигнала», далее необходимо переключить устройство на канал Триколор ТВ или Инфоканал (для НТВ+). Если сигнала по-прежнему нет, антенну нужно плавно перемещать до тех пор, пока сигнал не будет уловлен, картинка на экране телевизора должна быть четкой.

Использовав операцию «Уровень принимаемого сигнала», вы должны будете увидеть 2 шкалы, одна из них указывает на силу, другая — на качество принимаемого сигнала. Немного переместив антенну Триколор, следует добиться максимальных показателей этих двух шкал. Чтобы подключение и настройка спутникового антенного оборудования Триколор было удобным, можно воспользоваться специальной системой SatFinder или аналогичной программой на смартфоне. Эти действия окажут помощь в определении точного положения спутника. Однако при настройке и монтаже спутниковой антенны Триколор ТВ важно знать, что на прием сигнала может повлиять погода, особенно если идет мокрый снег, который налипает на зеркале антенны. Последний этап — затягивание крепежных гаек антенны Триколор.

Установить и выполнить настройку антенны для приема каналов Триколор ТВ и НТВ+, безусловно, можно попробовать самостоятельно. Но при этом следует понимать, что процедура по настройке может занять немало времени, кроме того, без определенных знаний и опыта выполнить эту работу достаточно сложно. Вот почему лучше всего доверить настройку и монтаж антенны Триколор ТВ настоящим профессионалам, которые работают в нашей компании.

Редактор:njjx69

Инструкция по настройке антенны «Триколор» при помощи ресиверов GS B522, GS E501

Как настроить антенну Триколор Сибирь без помощи приборов

Спутниковые ресиверы, входящие в состав комплектов Триколор, поставляются компанией без списка каналов. Впрочем, как и ресиверы других производителей и спутниковых операторов. Перед продажей, во время проверки и тестирования, мы всегда обновляем программное обеспечение приемников Триколор, и записываем со спутника список каналов. То есть, покупатель получает приставку Триколор уже настроенную на спутник.

Таким образом, вы можете купить Триколор ресивер, и при помощи его настроить антенну на спутник, без применения сатметра, и не прибегая к помощи установщика. Ниже дается подробная инструкция, как настроить антенну Триколор Сибирь при помощи ресивера GS B522.

Эта инструкция подойдет и для настройки на Триколор Сибирь при помощи любого современного ресивера для Триколор, например GS E501, так как меню всех ресивероы унифицировано.

Во первых, вам надо установить антенну, и повернуть ее в приблизительное место нахождения спутника. Сделать это несложно.

Устанавливаем «Триколор» в Новосибирске — Академгородок, Шлюз, ОбьГэс, Первомайка, Бердске и других населенных пунктах Новосибирской области. Гарантия на установку и оборудование. Тел. 8 (913) 985-46-56

Не прибегая к мудреным вычислениям, можно определить примерное направление на спутник Триколор Сибирь (Express AT1, находящийся в позиции 56 градусов восточной долготы) следующим образом:
Сначала определите направление на юг, при помощи компаса. Если нет компаса, то примерное направление на юг ( с погрешностью до 10 гр.) это то, где солнце находится в 12 часов дня. Еще вам надо знать долготу места, где вы проживаете. Сейчас практически у всех есть навигаторы, или смартфоны со GPS функцией. Поэтому узнать направление на юг и свои координаты (долготу и широту) не представляет проблем.

При выборе места установки антенны Триколор важно, чтобы никакие препятствия не загораживали спутник. — чтобы вблизи не находились препятствия (деревья, здания, столбы линий электропередач и т.д.), закрывающие спутник.

Направление на спутник считаем так. Например, вы живете в пос. Светлый, Якутия, 113° в. д.. Это значит, что если вы повернули антенну точно на ЮГ, вы отметили позицию 113° в. д. Спутник Express AT1, на который надо настраивать антенну находится в позиции 56° в. д. Чтобы повернуть антенну в направлении этого спутника, вам надо повернуть ее на (113° — 56°= 57°) 57 градусов на запад. То есть, стоя лицом к югу, повернуть антенну на 57 градусов вправо.

Это и будет примерное направление на спутник по азимуту (по горизонтали). Еще надо установить необходимый наклон антенны. Это тоже можно сделать приблизительно. Скажем так, чем больше ваша долгота и широта, тем больше надо наклонить антенну вперед ( к низу). Например, если вы проживаете в Новосибирске (83°), то антенна у вас стоит практически вертикально. Если в пос. Светлый, Якутия, то будет немного наклонена вперед и т.д.

Таким образом, мы сможем определить приблизительное направление на спутник, не используя точных вычислений, приборов и интернета, с погрешностью 15-20 градусов. Этого вполне достаточно, чтобы настроить антенну Тиколор за 2-3 часа, не обладая необходимым опытом. Главное все делать спокойно и внимательно, и точно следовать инструкции.

По такому принципу можно определить примерное направление на спутник Триколор (Экспресс АТ1) для любого места.

Перед настройкой, антенну поставить в вертикальное положение, или слегка наклонить вниз, по рекомендациям выше. Затем, медленно вращая антенну в секторе 10°-15°, постепенно опускать зеркало вниз (или поднимать), до появления сигнала со спутника. Можно сразу установить антенну с некоторым вертикальным наклоном. Чем дальше вы живете от долготы над которой находится спутник, тем больше будет угол наклона.

При внимательном отношении к делу, следуя точно приведенным рекомендациям, вы 100% максимум за 2-3 часа настроите антенну Триколор на спутник. Главное не отчаиваться, если в первый час у вас ничего не получилось, не думать, что приемная аппаратура неисправна, не скидывать ресивер на заводские настройки, не стирать предустановленные каналы. При отсутствии опыта, сразу настроить антенну редко удается, поскольку вам надо поймать пятно диаметром около 5 см.
САМОЕ ВАЖНОЕ УСЛОВИЕ — вращать антенну медленно, и иметь в поле зрения экран телевизора, чтобы видеть изменение уровня сигнала.

Итак. Антенна установлена и сориентирована в направлении спутника Экспресс АТ1. Теперь можно приступать к настройке. Как было выше написано, ресивер Триколор у вас с уже предустановленным списком каналов, что существенно облегчает процедуру настройки.

Настройка антенны «Триколор» при помощи ресивера GS B522

Для того, чтобы настроить тарелку Триколор, достаточно купить в нашем магазине ресивер GS B522, уже настроенный на спутник, и дальше следовать рекомендациям по настройке.

Так как приставка GS B522 уже со списком каналов, то приемник включается на открытом инфо канале, на котором мы и будем производить настройку антенны.

Подключаем антенну кабелем к выключенному ресиверу, который подключен к телевизору. ВАЖНО! Экран телевизора должен находиться в поле зрения установщика. Включаем ресивер. Так как антенна еще не настроена на спутник, то видим сообщение:

На пульте нажимаем кнопку МЕНЮ, далее ПРИЛОЖЕНИЯ, затем заходим в МАСТЕР НАСТРОЙКИ.

Здесь переходим на пункт ТРИКОЛОР ТВ СИБИРЬ. Внизу есть две шкалы — сила и качество. Поскольку антенна не настроена, они пустые. Наша задача путем вращения антенны в выбраном секторе, добиться повления значений уровня в этих шкалах.

Начинаем медленно вращать антенну вокруг своей оси в пределах выбранного раннее сектора. Задача получить сигнал на шкалах «Сила» и»Качество». Вращать надо медленно, поскольку обработка цифрового сигнала ресивером происходит с некоторой задержкой, и при быстром вращении вы можете проскочить спутник, не увидев сигнала. Тот, кто настраивает антенну, должен сам видеть экран телевизора!
Если за один проход сигнал не появился, то немного опускаем, или поднимаем антенну (на 3-5мм.) и повторяем процедуру. И так до момента появления сигнала на шкале «Качество». Процесс может продолжаться от 5-10 мин., до 2-3 часов, в зависимости от вашей внимательности и точности предварительной установки антенны.

Признаком того, что вы поймали сигнал будет служить следующая картинка на экране телевизора:

Теперь надо настроить антенну по максимальному значению. Желательно, чтобы значение «Качество» было не ниже 30%. Как правило, при правильно настроенной антенне это значение от 33% до 40%.

После этого аккуратно затягиваем гайки крепления антенны. При затягивании надо все время следить за уровнем сигнала, поскольку зеркало антенны в это время смещается, и сигнал может упасть.

Все! Антенна настроена, можно приступать к просмотру каналов «Триколор Сибирь».

Видеоинструкция по настройке антенны Триколор Сибирь при помощи приставки GS B522

Предлагаем купить комплект Триколор Сибирь с уже настроенным приемником и облегчить и удешевить себе процесс настройки антенны Триколор.

Самостоятельная настройка спутниковой антенны по карте, солнцу, компасу.

Операторы спутникового интернета:

Газпром
- Ямал-601 49°Е
- Ямал-300К 177°W
- Ямал-401 90°Е
- Ямал-402 55°Е
Триколор
- Экспресс–АМУ1 36°Е
НТВ+
- Экспресс–АМУ1 36°Е
- Экспресс–АТ1 56°Е
- Экспресс–АТ2 140°Е
KiteNet
- Экспресс–АМУ1 36°Е
- Экспресс-АМ6 53°Е
- Ямал-402 55°Е
- Экспресс-АМ5 140°Е
Lansat
- Ямал-601 49°Е
- Ямал-402 55°Е
- Ямал-401 90°Е
- Экспресс-АМ5 140°Е
- Ямал-300К 177°W

Направление на солнце

Расчет препятствий

Зона покрытия

Выбор спутника:
Спутники по операторам:Hot Bird 13B/13C/13E 13°EТриколорТВ,НТВ+ (Экспресс-АМУ1)Триколор-Сиб (Экспресс-АТ1 56°E)OTAU TV (KazSat 3 58.5°E)МТС ТВ (ABS-2 75°E)Телекарта (Intelsat-15 85°E)Спутники по координатам:180E Intelsat 18172E Eutelsat 172B169E Horizons 3e166E Intelsat 19163. 5E Yamal 202162E Superbird B3160E Optus D1159E ABS 6156E Optus D3/Optus 10154E JCSAT 2B152E Optus D2150.5E BRIsat146E Nusantara Satu145E Экспресс-АМУ7144E Superbird C2142E Apstar 9140E Express AM5/Express AT2138E Telstar 18 Vantage134E Apstar 6C132E JCSAT 5A/Vinasat 1,2130E ChinaSat 6C/2D128.5E LaoSat 1128E JCSAT 3A125E ChinaSat 6A124E JCSAT 4B/JCSAT 16122E AsiaSat 9120E AsiaSat 6/Thaicom 7119.3E Thaicom 4/Bangabandhu 1118E Telkom 3S116E ABS 7/Koreasat 6,7115.5E ChinaSat 6B113E Koreasat 5,5A/Palapa D110.5E ChinaSat 10110E BSAT 3A,3C/JCSAT 110R,15108.2E SES 7/SES 9/Telkom 4105.5E AsiaSat 7103E Экспресс-АМУ3101.4E ChinaSat 9A100.5E AsiaSat 5 98E ChinaSat 11 97.3E G-Sat 9 96.5E Express AM33 95E SES 8/SES 12 93.5E G-Sat 15/G-Sat 17 92.2E ChinaSat 9 91.5E Measat 3/3b/3a 90E Yamal 401 88E ST 2 87.5E ChinaSat 12 86.5E KazSat 2 85E Intelsat 15/Horizons 2 83E Insat 4B/G-Sat 10,31 80E Экспресс-80 78. 5E Thaicom 5/6/8 76.5E Apstar 7 75E ABS 2/ABS 2A 74E G-Sat 18/G-Sat 11 72.1E Intelsat 22 70.5E Eutelsat 70B 68.5E Intelsat 20/36 66E Intelsat 17 65E Amos 4 64.2E Intelsat 906 62E Intelsat 39 61E ABS 4 60E Intelsat 33e 58.5E KazSat 3 57E NSS 12 56E Express AT1 55E G-Sat 8,16/Yamal 402 53E Express AM6 52.5E Al Yah 1 52E TurkmenÄlem/MonacoSat 51.5E Belintersat 1 50.5E NSS 5 50E Türksat 4B 49E Yamal 601 48E G-Sat 19 47.5E Intelsat 10 46E AzerSpace 1/1a 45E AzerSpace 2/Intelsat 38 42.5E NigComSat 1R 42E Türksat 3A/Türksat 4A 40E Intelsat 902/Express AM7 39E Hellas Sat 3/4 38E Paksat 1R 36E Экспресс-АМУ1/Eutelsat 36B 33E Eutelsat 33E/Intelsat 28 31.5E Astra 5B 31E Hylas 2 30.5E Arabsat 6A/5A 28.2E Astra 2E/2F/2G 26E Badr 4/5/6/7, Es’hail 2 25.5E Es’hail 1 23.5E Astra 3B 21.5E Eutelsat 21B/EDRS C 20E Arabsat 5C 19.2E Astra 1KR/1L/1M/1N 17E Amos 17 16E Eutelsat 16A 13E Hotbird 13B/13C/13E 10E Eutelsat 10A 9E Eutelsat Ka-Sat 9A/9B 7E Eutelsat 7C/7A/7B 4. 9E SES 5/Astra 4A 3E Eutelsat 3B/Rascom QAF 1R 1.9E BulgariaSat 1 1.5E Eutelsat 5 West B 0.8W Thor 7/5/6, Intelsat 10-02 3W ABS 3A 4W Amos 7/Amos 3 5W Eutelsat 5 West A 7W Nilesat 201/Eutelsat 7 8W Eutelsat 8 West B 11W Express AM44 12.5W Eutelsat 12 West B/WGS 3 14W Express AM8 15W Telstar 12 Vantage 18W Intelsat 37e 20W NSS 7/Al Yah 3 22W SES 4 24.5W Intelsat 905/Alcomsat 1 27.5W Intelsat 907 29.5W Intelsat 904/901 30W Hispasat 30W-4/30W-5/30W-6 31.5W Intelsat 25 33.5W Hylas 4 34.5W Intelsat 35e 36W Hispasat 36W-1 37.5W NSS 10/Telstar 11N 40.5W SES 6 43.1W Intelsat 11/Sky Brasil 1 45W Intelsat 14 47.5W SES 14 53W Intelsat 23 55.5W Intelsat 34 58W Intelsat 21 61W Amazonas 2/3/5 61.4W EchoStar 18 61.5W EchoStar 16 63W Telstar 19 Vantage/14R 65W Star One C1/Eutelsat 65 67W SES 10 67.9W EchoStar 23/Viasat 2 70W Star One C2/C4 71.8W Arsat 1 72.7W Nimiq 5 73.9W Hispasat 74W-1 75W Star One C3 76. 2W Intelsat 16 77W QuetzSat 1 78W Simón Bolívar 78.8W Sky Mexico 1 81W Arsat 2 82W Nimiq 4 83W AMC 6 84W Star One D1 85.1W XM 3 S 85.2W Sirius XM 5 87W NSS 6 87.1W SES 2/TKSat 1 89W Galaxy 28 91W Galaxy 17/Nimiq 6 95W Galaxy 3C/Intelsat 31/30 97W Galaxy 19 97.1W EchoStar 19 99.2W Galaxy 16/DirecTV 11/14100.8W DirecTV 15101W DirecTV 8/SES 1103W DirecTV 10/12/SES 3105W AMC 15/EchoStar 105/SES 11107.1W EchoStar 17107.3W Anik F1R/Anik G1110W DirecTV 5/EchoStar 10/11111.1W Anik F2113W Eutelsat 113 West A114.8W Mexsat Bicentenario114.9W Eutelsat 115 West B115W XM 4 S116W Sirius FM 6117W Eutelsat 117 West A/West B119W Anik F3/DirecTV 7S/EchoStar 14121W EchoStar 9/Galaxy 23123W Galaxy 18125W AMC 21/Galaxy 14127W Galaxy 13/Horizons 1129W Ciel 2131W AMC 11133W Galaxy 15139W AMC 8/AMC 18177W Yamal 300K/NSS 9

Угол места:

0.00°

Истинный азимут:

0.00°

Магнитный азимут:

0. 00°

Магнитное склонение:

0.00° ± 0.00°

Угол поворота конвертора:

0.00°

Прием сигнала с данного спутника в выбранном месте не возможен!

Расcтояние до препятствия:

0 м.

Высота преодолеваемого препятствия:

0 м.

Cпутник:

Eutelsat 36E

Луч:

Российский луч

Нравится сервис? Поделись с друзьями!

Установка угла наклона спутниковой тарелки (угла места)

Для правильной настройки спутниковой антенны по углу места необходимо знать параметры Вашей антенны. Для офсетной антенны основным параметром является офсетный угол β. Узнать значение данного параметра можно в паспорте антенны или на сайте производителя. Для большинства производителей он находится в пределах 18°-27°.

Выяснив значение офсетного угла β, можно вычислить значение угла наклона Y=α-β для настройки на выбранный Вами спутник. Угол α — угол места для выбранного спутника.

Не пугайтесь, если в результате расчетов у Вас получилось отрицательное значение Y, для офсетных антенн это нормальное явление, антенна будет направлена немного «в землю».

Установка угла поворота антенны по азимуту (в горизонтальной плоскости)

Азимут оси луча антенны на спутник означает выраженный в градусах угол, образованный между линией, указывающей географическое направление на север, и проекцией оси главного лепестка диаграммы направленности антенны на плоскость семной поверхности в месте установки антенны, направленной на спутник.

Положительное направление азимута определяется при движении антенны от направления на север по часовой стрелке.

Истинный азимут, или географический азимут — это угол, измеряемый по часовой стрелке между географическим меридианом и направлением на объект.

Магнитный азимут — угол, откладываемый по часовой стрелке между магнитным меридианом (направлением на Север стрелки компаса) и направлением на объект.

Установка угла поворота конвертера спутниковой тарелки

Положительному значению угла поворота соответствует поворот конвертера по часовой стрелки, отрицательному значению — против часовой стрелки. Поворот конвертера указан со стороны расположения спутниковой тарелки.

Для приема сигналов со спутников, вещающих в круговой поляризации (ТриколорТВ, НТВ+) угол поворота конвертера не важен.

Магнитное склонение

Магнитное склонение — угол между истинным меридианом и магнитным. Восточное магнитное склонение считается положительным, западное магнитное склонение отрицательным.

Определение максимальной высоты преодолеваемого препятствия

Если во время работы с интерактивной картой на линии направления на спутник, вблизи места установки антенной системы, расположено препятствие (дерево, строение и т.п.) Вам необходимо проверить, не экранирует ли данный объект сигнал со спутника.

Для определения максимальной высоты преодолеваемого препятствия, передвиньте маркер -символизирующий препятствие на место, где расположен исследуемый объект.

В графе Расcтояние до препятствия высветится расстояние от места установки антенны до объекта, в графе Высота преодолеваемого препятствия будет указана максимальная высота препятствия, которое не будет мешать приему спутника.

Выбор спутника (из группы спутников)

Данный список содержит названия спутников, расположенных на геостационарной орбите в ранее выбранной позиции (меню «Выбор спутника»).

Выбор луча

На каждом спутнике установлено некоторое количество транспондеров (приемо-передатчиков). В зависимости от направления передающих антенн транспондеры делятся на группы. Направление, в котором передает группа транспондеров, называется лучом.

Так как с одного и того же спутника может вестись трансляция сигнала в различные части земли (например, в Россию и Африку), Вам необходимо выбрать интересующий луч, охватывающий место предполагаемого приема спутникового сигнала.

Как пользоваться картой

Самостоятельная настройка спутниковой антенны по карте

Определение параметров настройки спутниковой антенны:

Укажите название спутника.
Выберите в списке “Выбор спутника” название (координаты) интересующего Вас спутника, либо укажите название оператора спутникового телевидения (например МТС, Триколор ТВ, НТВ+)
Найдите на карте адрес установки антенны.
Для поиска координат установки спутниковой антенны на карте введите адрес объекта в поле “Адрес или объект”(находится в верхней левой части карты). В случае, если система найдет несколько адресов подходящих под параметры поиска, Вам будет предложено выбрать один из них. При выборе требуемого адреса карта автоматически настроится на интересующий Вас объект.
Альтернативный метод поиска текущего адреса — использование кнопки “Определить местоположение”. Метод особенно эффективен если Вы находитесь рядом с местом где будет производиться настройка спутниковой антенны, а для доступа к карте используется устройство оснащенное GPS (например смартфон или планшет). В этом случае центр карты будет перемещен в точку с координатами полученными с GPS устройства.
Укажите точное место монтажа спутниковой антенны
На спутниковой карте необходимо как можно точнее задать координаты места установки антенны. Для этого увеличивается масштаб карты, “Тип карты” переключается в режим отображения спутниковых снимков Google Map или Yandex Map (в зависимости от того какая карта более детализирована для вашего региона). Левой кнопкой мыши отмечается точка монтажа спутниковой тарелки. В указанном месте появится маркер с линией направленной в сторону спутника. Расположение маркера можно изменять, перетаскивая его по карте.
Убедитесь что приему спутникового сигнала ничего не мешает — линия направления на спутник не пересекает крупные деревья, высокие здания и т.п.. Если линия пересекает крупный объект, необходимо удостовериться в том, что он не будет мешать приему сигнала. Для этого можно воспользоваться кнопкой “Расчет препятствий”. Перетащите маркер, символизирующий препятствие, на исследуемый объект. В графе “Высота преодолеваемого препятствия” будет рассчитана максимальная высота объекта, который не будет мешать приему. Если объект, расположенный на пути приема сигнала со спутника, возвышается над антенной больше данного значения, он может препятствовать приему. В таком случае придется увеличить высоту установки антенны, либо выбрать другое место.
Выбор размера спутниковой тарелки
Различные спутники над разными регионами передают сигнал различной мощности. Данный параметр носит название Эквивалентная изотропно-излучаемая мощность (EIRP — Equivalent Isotropically Radiated Power). От EIRP в точке приема зависит размер спутниковой тарелки. Определить размер спутниковой антенны, необходимой для уверенного приема спутникового телевидения, можно из таблицы прилагаемой к приемному оборудованию. Если Вы не располагаете такой информацией, можно воспользоваться “Картой зоны покрытия спутника” (кнопка Зона покрытия).

Выполнив вышеперечисленные действия, над картой будут выведены все необходимые данные для точной настройки спутниковой тарелки. От места установки антенны, будет проведена линия направления на спутник. В случае, если настройка на выбранный спутник в данном месте не возможна, появится надпись “Прием сигнала с данного спутника в выбранном месте не возможен!”

Настройка спутниковой антенны:

Сборка и монтаж спутниковой антенны
Соберите спутниковую антенну, согласно прилагаемой инструкции, установите на нее конвертор (если используется конвертор линейной поляризации, его необходимо повернуть на требуемый угол, для конвертора круговой поляризации данная настройка не нужна). Закрепите кронштейн на место установки и навесьте на него антенну.
Предварительная настройка по азимуту (углу в горизонтальной плоскости)
Произведите приблизительную настройку антенны в горизонтальной плоскости — направив антенну в сторону заранее выбранного на карте объекта (объект удобно выбирать на линии направления на спутник).
Если настройка производится по компасу поверните антенну на угол равный значению параметра “Магнитный азимут” (поворот осуществляется по часовой стрелке от направления на Север).
Если во время установки у Вас нет возможности воспользоваться компасом (или установка по компасу не возможна из-за магнитных аномалий), а на спутниковой карте отсутствуют явные ориентиры для настройки, можно осуществить настройку по солнцу. Для этого необходимо нажать на кнопку Направление на солнце, после чего на карте будет построена линия от места установки в направлении на солнце (построение производится для текущего времени и меняется в течение дня). Определив разницу углов между направлением на солнце и на спутник, произведите настройку антенны (во время установки удобно ориентироваться по тени).
Предварительная настройка по углу места (углу в вертикальной плоскости)
Установите угол наклона спутниковой тарелки равный параметру “Угол места”. Если используется офсетная антенна, не забудьте вычесть офсетный угол. Значение офсетного угла можно взять из документации на спутниковую антенну или с сайта производителя, обычно он находится в пределах 18°-27°. Не пугайтесь, если в процессе монтажа у Вас получилось, что антенна направлена в сторону земли, для офсетных тарелок это вполне обычное явление.
Точная настройка на спутник
Если для настройки на спутник Вы не используете специальных приборов, то подключите к антенне спутниковый ресивер. На экране телевизора, в настройках спутникового приемника будет выведено две шкалы “Сила сигнала” (Уровень сигнала) и “Качество сигнала”. Медленно поворачивайте антенну в горизонтальной плоскости влево и вправо на 10°-15°, стараясь добиться значения шкалы “Качество сигнала” более 70. Если после поворота антенны добиться данного значения не удалось (или значение “Качество сигнала” вообще не изменилось) измените наклон антенны в вертикальной плоскости на пару градусов и повторите вышеперечисленные действия.

Какой спутник лучше настроить для тарелки триколор. Настройка спутникового оборудования для приема эфира триколор тв

Оператор спутникового телевидения «Триколор ТВ» является ведущим и имеет несколько миллионов абонентов. Настройка ресивера провайдера Триколор ТВ подлежит самостоятельной работе, которую мы и рассмотрим.

Аналоговое телевидение уверенными шагами уходит в далекое прошлое, на смену которому приходит спутниковое вещание. Пакет каналов оператора Триколор уже получил массовое использование и почитание и в целом хорошо воспринимается потребителем.

Для использования услуг провайдера необходимо приобрести стандартный комплект оборудования. Перечень стандартного спутникового оборудования состоит из следующих компонентов:

Спутниковая антенна;
Ресивер;
;
Требуемая длина коаксиального кабеля.

Приобрести это оборудование не составит труда у любого сертифицированного дилера, а также в рознице в торговых сетях. Помимо приобретения необходимого комплекта, вы должны знать, как установить антенну и поймать на эту антенну спутниковый сигнал. Подключить антенну можно самостоятельно, а также выбрать правильное направление ее установки, а также узнать, как настроить телевизор и антенну для приема сигнала.

Устройства для приема цифрового спутникового сигнала Триколор ТВ

Известно, что Триколор ТВ привязывает свои карты доступа к конкретным устройствам. Не у многих абонентов есть возможность подобрать устройства, которые пришлись по вкусу, ведь всем, компания рекомендовала использовать не только определенные ресиверы, но и CAM-модули.

ГС-8306С
ГС-8307
ГС-8305

ГС-8306
ГС-8305
HD-9303 и другие устройства.

Для получения поддержки от оператора Триколор ТВ необходимо пройти полную регистрацию и заключить договор на приемку услуги. Сервис кардшаринга предоставляет типовые услуги по более доступным ценам, но также требуется регистрация. При этом регистрация на портале и получение услуги происходит за считанные минуты, в том числе при поддержке операторов, которые всегда онлайн.

Все же в данной публикации стоит остановиться на рассмотрении конкретного примера настройки вещания оператора спутникового ТВ Триколор. Кстати, телеоператор Триколор разрешает смотреть без ресивера.

На самом деле каждый современный телевизор можно оснастить тюнером с поддержкой DVB-S2, но это все о приеме бесплатных базовых каналов. Так что говорить о расшифровке излишне.

Активация спутникового вещания: настройка оборудования

Перед подключением ресивера к телевизору и настройкой ресивера стоит правильно установить саму антенну. Далее подключите ресивер к конвертеру с помощью кабеля, а затем подключите оборудование к телевизору. Разумеется, ресивер подключается к сети и запускается.

Ниже представлена инструкция по настройке ресивера Триколор. Инструкция будет дана на конкретном примере приемника GS-8307. Подключение устройства к телевизору следует производить с помощью выхода SCART или HDMI. Стоит отметить, что картинка с этого аппарата выводится исключительно через один выход. То есть, если в настройках устройства подключение выполнено через SCART, а телевизор подключен кабелем HDMI, то на экране будет отображаться отсутствие сигнала.

Информация об используемом разъеме отображается на табло устройства. Переключение выхода допустимо производить:

Кнопкой на пульте ресивера: «ix. Знак. »
Или в его меню в пункте «Настроить AV выход-видеовходы».

Настройка ресивера оператора Триколор ТВ: инструкция по манипуляциям

Для того, чтобы активировать ресивер, его включают и вставляют в него карту оператора. При подключении кардшаринга устройство должно быть зарегистрировано на портале шаринга.

Часто при продаже аппарата происходит сканирование каналов Триколор ТВ, но если этого не произошло, или используется уже бывший в употреблении ресивер, то при первом запуске запускается «Мастер установки» включен. Стоит пройти три шага настроек провайдера:

Выбрать регион местонахождения;
Выбор оператора;
Сканировать телеканалы.

Шаг первый заключается в выборе оператора, который осуществляется с помощью пульта дистанционного управления с кнопками вверх/вниз и влево/вправо. В этом разделе выбирается используемый язык.

При выборе основного региона автоматически сканируются все операторские каналы.

Процесс не сложный и занимает минимум времени.

Прошивка спутниковых ресиверов оператора Триколор ТВ

Для того, чтобы прошить ресивер, необходим следующий перечень дополнительных устройств:

RS232 — нуль модемный кабель;
Персональный компьютер;
GS Burner — программа, предназначенная для копирования и загрузки программного обеспечения и баз данных устройств GS: https://yadi.sk/d/z3wgU_GFf8a3U;
Прошивка для конкретной модели ресивера.

Каждая представленная прошивка предоставляется внутри файла со вспомогательной инструкцией для конкретного указанного ресивера Триколор ТВ:

— https://yadi. sk/d/mk1WpWd1fA9dA — прошивки для ресиверов Триколор ТВ: DRE-5001, DRS-5000, ДРС-5003, ГС-7300;

— https://yadi.sk/d/vMTpBa4OfAA4S — прошивка для HD9305B;

— https://yadi.sk/d/zmAe_lA4fAACc — ПО для устройства DRS-8300;

— https://yadi.sk/d/e98fMw-sfAAJY — прошивка для устройства Триколор ТВ: GS8300 M\N;

— https://yadi.sk/d/yTEqQZ3kfAATT — ПО для спутникового ресивера GS8302.

Уверенными семимильными шагами он уходит из прошлого, а на смену ему приходят системы IPTV и спутникового вещания. Все они пользуются большим спросом у населения, так как обеспечивают отличное качество изображения, позволяют не зависеть от природных и погодных факторов (погода мало влияет на сигнал), а также предоставляют сотни и тысячи дополнительных услуг и подписок.

Конечно, наши потребители в первую очередь обращают внимание не только на качество предоставляемых услуг, но и на их стоимость. Желательно, чтобы последний был как можно ниже. Отличным соотношением цены и качества реализуемых услуг в сфере цифрового спутникового телевидения отличается отечественная компания Триколор ТВ.

Наверняка многие из ваших друзей или знакомых подключены к их сети.

Оборудование и пакеты каналов Триколора очень дешевы, а потому могут себе позволить большинство потенциальных абонентов. Однако наши пользователи не были бы такими, если бы не предприняли никаких попыток хоть как-то сэкономить. Сегодня мы рассмотрим настройку ресивера Триколор, которая в обычных условиях осуществляется специалистами.

Ничего особо сложного в этом нет, а потому вы обязательно справитесь.

Сборка спутниковой антенны

Соблюдая прилагаемые инструкции, соберите антенну как можно точнее. В выбранной точке (желательно на возвышении) жестко закрепите основание. На лоджии или балконе устройство крепится только к внешней стороне стены, с помощью кровли можно установить на верхних этажах. Если вы живете в частном секторе, не устанавливайте антенну под деревьями или массивными зданиями, которые могут негативно сказаться на приеме сигнала.

Как установить?

После того, как вы собрали антенну, ее следует закрепить на подходящем основании, повернув в сторону примерно на 4-5 часов, после чего отклонить устройство на четыре-пять градусов вниз. Еще раз убедитесь, что в выбранном направлении, хотя бы на пятьдесят метров, нет массивных объектов, которые могут негативно сказаться на точности позиционирования.

Вероятность этого не так высока, но иногда даже оконное стекло может значительно ухудшить качество приема. В этом случае можно не настраивать ресивер «Триколор» по уважительной причине.

На кронштейне антенна закреплена так, что вращаться она может только под действием определенной силы. Под крепежное приспособление можно установить простой хомут. Если вы это сделаете, просто максимально ослабьте болты крепления: антенну будет очень удобно поворачивать, опираясь на вышеупомянутое крепление.

Некоторые заблуждения

Часто можно услышать, что антенну с приемником нужно соединять только медным кабелем, так как он лучше проводит сигнал. Следует сразу отметить, что такого рода заблуждения остались еще со времен аналогового телевидения, когда тип кабеля действительно существенно влиял на качество сигнала.

Дело в том, что цифровая информация передается со спутника. абсолютно неважно, по какому кабелю он будет передавать. Если все совсем плохо, вы просто не увидите никаких картинок на экране. Никаких полос, «снега» и прочего, как это было во времена аналоговых телебашен, не будет.

Как подготовить кабель?

Чтобы сигнал прошел, нужно правильно подготовить кабель. Часто можно наблюдать, когда пользователи крайне небрежно чистят контакты, выдергивая половину металлической оплетки, а потом удивляются отсутствию какой-либо реакции со стороны оборудования. Как этого избежать?

Начиная с края, аккуратно зачищаем 15 мм. Очень важно постараться не повредить защитный слой.
Накрываем ножны, опять же стараясь не сломать их.
Далее на кабель необходимо прикрутить F-коннектор

Важно!

Однако есть одно исключение. Если использовать хороший медный шнур с двойным экраном и мощную центральную жилу, антенну можно расположить в сотне метров от телевизора. Это особенно важно, если у вас на руках есть ресиверы «Триколор ТВ» Full HD, которые очень требовательны к скорости передачи данных.

В случае, когда вы купили китайский товар, где в качестве оплетки используются тончайшие нити непонятного металла, а в качестве сердечника выступает железо, которое слегка покрыто слоем меди, вам придется дополнительно приобрести хороший усилитель. Если этого не сделать, то никакая настройка ресивера Триколор не поможет.

Также часто считают, что для обеспечения хорошего уровня сигнала антенну необходимо поднять как можно выше. Это мнение осталось еще со времен самодельных приемных устройств из проволоки, которые на самом деле показывали лучший результат, если их закрепляли на самой крыше дома.

Поднявшись на недосягаемую высоту вы вообще не гарантируете хороший прием. Как раз наоборот: если он расположен ближе к земле, то складки местности могут играть роль призмы, улучшая направленность сигнала.

Начало работы

Перед настройкой ресивера Триколор необходимо произвести некоторые манипуляции с самой антенной. Сначала соедините ресивер с конвертером кабелем, после чего его можно будет настроить.

Рассмотрим порядок подключения к спутнику «Бонум 1». Для этого вам необходимо ввести в устройство данные транспондера, с помощью которого вы собираетесь найти спутник.

Данные следующие:

Частота 12226.
Параметры поляризации горизонтальные.
Расход 27 500.

Основные настройки ресивера

Итак, как настроить ресивер «Триколор ТВ»? Сначала зайдите в меню, нажав соответствующую кнопку на вашей модели пульта дистанционного управления. Заходим в пункт «Установка антенны» или «Поиск транспондера», затем вводим в соответствующие поля данные, которые мы указали выше. Если вы не знаете, где и какой пункт меню находится, просто прочитайте инструкцию к вашему оборудованию.

Очень важно точно знать какой у вас тип конвертера в настройках. Выберите вариант «Один». В настройках гетеродина введите число 10750.

Смотреть ТВ без ресивера

Можно ли смотреть «Триколор» без ресивера? Как ни странно, но это возможно. Дело в том, что современные телевизоры часто имеют тюнеры с поддержкой DVB-S2. Они будут принимать сигнал со спутника. Но! Только принять, о расшифровке речи не идет.

Скорее всего, на таком телевизоре можно будет смотреть «Триколор» без ресивера, если речь идет об основных бесплатных каналах. Однако даже это весьма сомнительно.

Настройка уровней спутникового сигнала

Дальнейшая настройка осуществляется по пункту «Уровень сигнала» (Сканирование). Практически все современные модели тюнеров отображают два положения. Обратите внимание на шкалу «Уровень», так как она отображает параметры инвертора на входе. Соответственно параметр «Качество» отображает уровень полезного сигнала (частота, скорость и FEC). В первом случае отображается полный сигнал, включая эфирный шум, «белый шум» и прочую «шелуху», что негативно сказывается на качестве приема.

До подключения преобразователя уровень сигнала на первой шкале будет равен нулю (чаще всего). Многие модели тюнеров имеют только одну шкалу. Если отображается смешанный сигнал, он отображается серым цветом. В случае, когда оборудование настроено на спутник, цвет изменится на зеленый или желтый. Это базовая настройка ресивера Триколор ТВ.

Запускаем поиск спутника

Сначала ищем спутник по «мусорному» сигналу. Чем выше нужный объект, тем заметнее становятся показатели. Чтобы найти искомое, следует просканировать сектор, в котором оно гипотетически находится. Обратите внимание, что высокое дерево, сарай или другие препятствия могут увеличить уровень сигнала по первой шкале. Конечно, ориентироваться стоит только в тот момент, когда начинает реагировать шкала «Качество» или меняется цвет графика в первой колонке (о чем мы говорили выше).

Тонкий поиск

Более точный поиск, как нетрудно догадаться, ведется по уровням по второй шкале. Важный! Если у вас другая прошивка ресивера Триколор, или он относится к какому-то другому модельному ряду, то все упомянутые нами пункты меню могут находиться в разных местах, а уровни на шкалах могут быть горизонтальными или вертикальными. Обязательно проверьте, активна ли опция «Питание LNB», иначе оборудование будет показывать полное отсутствие сигнала. Сканирование необходимо начинать с того же положения, в котором была установлена антенна.

Для достижения наилучшего результата в процессе поиска его следует поворачивать на 10-15 градусов в разные стороны.

Обратите внимание, что антенну следует вращать как можно медленнее, так как цифровой сигнал обрабатывается приемником с приличной задержкой. Посмотрите на уровень второй шкалы: когда вы поймаете нужную частоту, она окрасится. При этом с особой осторожностью и осторожностью крутите тарелку до тех пор, пока уровень приема не станет максимальным. Еще раз предупреждаем, что ресивер для «Триколор» (HD-качество) требователен к этому параметру, поэтому обратите на это пристальное внимание.

Если вам не удалось поймать спутник сразу, попробуйте переместить антенну вверх или вниз по мачте, к которой она прикреплена. Не исключено, что вам придется совершить несколько посещений сразу. Конечно же, самым ярким доказательством успешности настройки будет картинка на экране телевизора.

Как только вы достигнете максимального уровня приема, необходимо тщательно затянуть гайки. Выкручивать их нужно очень осторожно, так как малейшее смещение антенны вверх или вниз, а также прокрутка по оси могут вызвать резкое ухудшение уровня сигнала со спутника.

Вот как подключить ресивер «Триколор».

Внимание!

Многие любители, которые пытались поставить антенну «на глаз», ничего хорошего из этой идеи не вышло. Так что с настройкой нужно быть очень осторожным. Помимо вышеперечисленного, предлагаем вам еще пару полезных советов. Во-первых, ни в коем случае не торопитесь: вы должны буквально крутить антенну буквально на миллиметр, постоянно следя за всеми показателями.

Для постановки желательно выбирать только ясный и солнечный день. Так как тарелку «Триколор ТВ» можно найти даже в самой глухой деревне в лесу, посмотрите, куда направлены конвертеры на соседнее оборудование.

Можно поступить хитрее: в солнечный день посмотреть, куда сфокусирована тень преобразователя. Как показывает практика, такой простой способ позволяет сократить время настройки до 10-15 минут. Но люди иногда возятся целыми днями, безуспешно пытаясь навести спутник! К сожалению, обратить внимание на тень преобразователя можно только осенью и зимой, когда солнце находится низко. Представители «Триколор» говорят, что при настройке необходимо ориентироваться на южное направление.

Ну вот, настройка ресивера «Триколор» завершена! Наслаждайтесь просмотрами!

Стоимость выезда 1500 руб.

Этот оператор является лидером телевидения высокой четкости в России. А количество подписчиков уже перевалило за 10 миллионов.

Такие цифры говорят нам о том, что запросы на настройку антенны в разы выше, чем у других операторов.

Несколько правил правильной ориентации антенны на земле:

Табличка должна быть на южной стороне стены.
Крепление к стене должно быть прочным.
Настройка антенн Триколор осуществляется только специализированным прибором.
Установка должна производиться специалистами.
На пути прохождения сигнала не должно быть помех в виде деревьев и зданий. Рисунок 1

Сигнал передается со спутника Eutelsat W4/36E. Для приема сигнала достаточно 55 см антенны Супрал.

Рис.1

Как видно на рисунке 1, спутник находится на юге. Соответственно, все антенны должны смотреть на юг.

Деревья, густая листва, столбы, водостоки, все это вызывает искажение приема сигнала. Листва практически не пропускает спутниковый сигнал.

Установочные столики Триколор

Для начала понадобится ключ на 12-13 мм, чтобы ослабить или затянуть гайки. Теперь наберитесь терпения, включите телевизор, ресивер, установите его на ресивер нашего оператора, а затем посмотрите на шкалы «Сила сигнала» и «Качество сигнала».
Они могут быть пустыми. Если шкала «Сила сигнала» показывает какие-то %, то вы уже на правильном пути настройки. Необходимо продолжать медленно перемещать антенну по горизонтали до тех пор, пока шкала не начнет увеличиваться.

Только помните, что настройка спутниковой тарелки Триколор — это малозаметное мероприятие и каждое последующее движение тарелкой должно осуществляться на 2 мм и с задержкой в 2-3 секунды. Это нужно для того, чтобы ресивер успевал обрабатывать сигнал и выводить его на экран.

Если вы достигли максимальных показателей шкалы «сила сигнала» в горизонтальном вращении, то теперь вам нужно начать движение по вертикали, чтобы точно навести антенну на спутник. И как только сигнал будет захвачен, информация о нем тут же появится на экране в виде шкалы «качество сигнала».

Установите максимальное значение, так как от этого зависит качество передаваемого контента. Минимально приемлемый уровень составляет 50-56%. Если ниже, то нужно искать причины в другом.

А именно:
   препятствие перед самой антенной
   высокое здание или дом
   неисправен конвертор (были такие случаи)
   коаксиальный кабель плохого качества или где-то есть обрыв центральной жилы

Если не успели установить настроить оборудование самостоятельно, то мастер настройки Триколор готов вам помочь. Отметьте день лечения. Стоимость 1500 рублей! Мы выполним всю работу качественно и быстро.

Со временем эксплуатации и воздействием на антенну различного рода климатических условий сбивают положение антенны, и со временем (3-4 года) сигнал становится слабым и в небольшую пасмурную погоду изображение на телевизоре начинает «сыпаться» или вдруг появляется сообщение «Нет сигнала», (рис.2), что означает потерю вещания на 100%. Это первый признак неисправности оборудования.

Рис.2 Надпись «Нет сигнала» на экране вашего телевизора

Часто не работает и год сигнал прерывается. Это все указывает на неисправность как самой антенны, так и, возможно, оборудования.
Плохой сигнал – верный путь к выходу из строя модуля, что в свою очередь повлечет за собой дорогостоящий ремонт. Поэтому при обнаружении таких проблем сразу вызывайте мастера по настройке оборудования.

Компания Триколор ТВ, помимо вещания спутникового телевидения, предлагает услуги по подключению и настройке оборудования. Но вы можете сделать это самостоятельно, что совсем не сложно, следуя приведенной ниже инструкции. В этом случае вы сэкономите на вызове группы специалистов.

Хороший сигнал во многом зависит от правильности выбранного места для установки антенны. Главное требование – отсутствие рядом высотных зданий и деревьев, которые могут препятствовать прохождению сигнала. Если вы живете на нижних этажах небоскреба, а соседнее здание находится в нескольких метрах от окон, рационально будет разместить антенну на крыше. Не размещайте устройство в своей квартире или на балконе. Следующим шагом будет сборка конструкции антенны согласно инструкции. Закрепите кронштейн на поверхности стены с помощью наиболее подходящего крепежа. Это могут быть анкерные болты, саморезы, саморезы или шпильки. Приемное устройство крепится в держателе разъемом вниз, чтобы в дальнейшем на него не попала влага. К нему подсоединяется трос и обязательно затягивается стяжками по дуге, на которой крепится «приемник». В зависимости от региона и модели необходимо регулировать «тарелку», поворачивая ее под углом.

Подключите кабель к телевизору. Дальнейшие настройки будут осуществляться с помощью пульта дистанционного управления. Включите телевизор и перейдите в главное меню, нажав кнопку «Меню». По умолчанию должен отображаться русский язык. Зайдите в «Настройки», затем в «Системные настройки», здесь введите текущее время. В зависимости от вашего региона в строке «Спутник» появится имя, которое вам нужно выбрать. Это может быть Eutelsat 36A, Eutelsat 36B, Bonum-1 или Directv-1R. В графе «Тип поиска» установите Триколор ТВ.

После выбора спутника нажмите на пульте «ОК». В результате будут отображаться две шкалы — уровень и качество сигнала. При правильной установке и правильных вышеперечисленных действиях шкала должна показывать не менее 70%. В противном случае следует изменить угол зеркала антенны. Регулируя положение, задержите на несколько секунд, чтобы сигнал успел измениться.

Закончив настройку, не забудьте затянуть крепления и обязательно сохраните настройки перед выходом из меню. Уровень сигнала может ухудшиться из-за дождя, снега или сильного ветра. Не забудьте очистить антенну от снега и грязи.

На примере GS-9305

Подключайте спутниковый ресивер только после выполнения всех необходимых подключений!

1. Вставьте смарт-карту HD Триколор в слот картридера, расположенный на передней панели спутникового ресивера. Чип смарт-карты должен находиться сверху, а направление указателя (стрелки) рядом с чипом должно соответствовать направлению установки смарт-карты в слот картридера. (5)

2. Подключите GS 9305 к блоку питания. 3. Для включения ресивера переведите выключатель питания POWER, который находится на задней панели спутникового ресивера Триколор ТВ, в положение «l». 4. Если индикатор клавиши «STANDBY» горит зеленоватым цветом, то ресивер находится в рабочем режиме и нажимать клавишу «STANDBY» не нужно. 5. Если индикатор клавиши «STANDBY» выделен красным цветом, в этом случае необходимо нажать клавишу «STANDBY» на пульте ресивера или на передней панели ресивера, чтобы ресивер перешел в рабочий режим. режим. 6. Выключите ресивер в обратном порядке.

Первое включение ресивера, сопровождающееся запуском мастера установки. Он разработан таким образом, чтобы максимально упростить первоначальную настройку ресивера, без усилий просканировать интересующие вас теле- и радиоканалы. Для настройки ресивера используйте пульт дистанционного управления. Большинство настроек по умолчанию оптимизированы для наиболее частых и распространённых случаев настройки ресивера, то в большинстве случаев вам нужно только подтвердить эти настройки нажатием кнопки «ОК» на пульте ресивера.

Мастер настройки также запускается после сброса приемника к заводским настройкам. Можно завершить работу «Мастера установки» на каждом этапе, нажав кнопку «ВЫХОД» на пульте дистанционного управления спутникового ресивера или выбрав опцию «Завершить настройку». Вы также можете восстановить исходные настройки, выбрав «Восстановить».

Шаг 1. На 1-м шаге необходимо выбрать локальные настройки. Перемещайте курсор вверх/вниз клавишами пульта ДУ ресивера до строки нужной опции. Переключайте параметры клавишами вверх/вниз или нажимайте клавишу «ОК», чтобы выбрать нужный вариант из выпадающего списка.

Для выбора настройки в выпадающем списке используйте кнопки вверх/вниз, для подтверждения нажмите клавишу «ОК».

Язык меню — если вы хотите изменить язык, на котором будет отображаться меню, выберите язык меню. Последующие шаги мастера установки будут отображаться на выбранном языке.

Язык аудио 1 — язык, выбранный в этой строке, будет автоматически использоваться ресивером в качестве языка озвучивания программы.

Язык аудио 2 — используется в качестве языка аудио, если язык, указанный в пункте «Язык аудио 1», отсутствует в списке языков аудио, доступных на исходном канале или радиостанции.

Канал звуковой дорожки, установленный аппаратом, может не соответствовать сохраненным настройкам, если указанный вами язык не передается провайдером в потоке, то есть такого языка нет среди языков аудио, доступных на оригинальном теле или радиоканал.

Часовой пояс — в этом разделе вы можете установить разницу между вашим часовым поясом и UTC (время по Гринвичскому меридиану).

Оператор — укажите оператора спутникового телевидения. Для европейской части выбран центр Триколор ТВ. Ресивер автоматически войдет в настройки спутниковой антенны указанного провайдера, что дает возможность автоматически сканировать каналы Триколор ТВ.

Шаг 2. На этом этапе мастера установки необходимо указать параметры, подходящие для подключения ресивера к телевизору. Для выбора настроек подведите курсор клавишами вверх/вниз к строке нужного варианта. Переключайтесь между типами установки с помощью клавиш «влево/вправо» или нажмите кнопку «ОК», чтобы выбрать нужный вариант из выпадающего списка.

Для выбора варианта из выпадающего списка используйте кнопки вверх/вниз, подтвердите выбор нажатием клавиши «ОК».

Аудиоканалы — возможные типы аудиоканала: «Стерео», «Моно». «Моно» звук будет воспроизводиться в монофоническом режиме, даже если программа включает стереофонический звук.

Звуковая дорожка телевизионного канала или радиостанции отображается в стереофоническом режиме только в том случае, если указанный телеканал или радиоканал имеет стереофоническую звуковую дорожку и в этом пункте выбрано «Стерео».

Формат экрана возможные типы формата экрана: 16 на 9, 4 на 3. Формат 16 на 9 — картинка воспроизводится в широком формате, с соотношением сторон 16:9.

В этом случае картинка стандартного формата на широкоформатном телевизоре будет растягиваться на весь экран с искаженными соотношениями сторон. Формат 4 на 3 — картинка имеет стандартный формат с соотношением сторон 4:3. Широкоформатная картинка на обычном телевизоре будет отображаться в режиме Envelope: изображение будет с черными областями в верхней и нижней частях, но его соотношение сторон будет 16:9.

Формат изображения Варианты формата изображения могут быть следующими: «Как есть», «Конверт», «Пан-скан», «Комбинированный». «Как есть» — картинка захватывает весь экран, в этом случае происходит искажение соотношения сторон, в случае несовпадения форматов картинки и телеприемника.

«Конверт» — соотношение сторон картинки не меняется, однако на экране добавляются черные области (для картинки 4:3 — в левой и правой части, для картинки 16:9 — вверху и внизу ). «Pan-Scan» — картинка обрезается слева и справа (для изображения 16:9) или сверху и снизу (для изображения 4:3) с сохранением соотношения сторон.

В формате «Комбинированный» возникают искажения, характерные для режимов Envelope и Pan-Scan, но уменьшенные вдвое. Режим HD указывает разрешение, с которым видеоизображение будет выводиться на интерфейс HDMI.

Для того, чтобы открыть список доступных параметров, нажмите клавишу «ОК», в открывшемся списке клавишами вверх/вниз выберите разрешение, которое будет оптимально отображаться на вашем телевизоре (для выбора разрешения следуйте инструкцию по эксплуатации вашего телевизора) и нажмите кнопку «ОК». На экране появится окно для подтверждения действия (или отказа от него).

С помощью клавиш «влево/вправо» выберите «Да» и нажмите «ОК». В случае, если в течение 11 сек. Никакой реакции со стороны пользователя не последовало (либо выбрано «Нет», либо нажата клавиша «ВЫХОД»), затем окно подтверждения исчезает, приемник оставляет старое разрешение экрана. Формат вывода звука S/PDIF на цифровой аудиоинтерфейс.

«Стерео» воспроизводит стереозвук, звук «Как есть» воспроизводится в формате, установленном вашим провайдером. Чтобы вернуться к предыдущему шагу мастера установки, выберите [>] и нажмите клавишу OK.

Шаг 3. здесь выбираются настройки антенной системы. Настройки по умолчанию выбраны для приема каналов ТВ Триколор.

Вы можете изменить эти настройки, введя свои собственные. Для выбора «Пользовательские настройки» наведите курсор вверх/вниз пультом ресивера на пункт «Установить антенну» и кнопками влево/вправо выберите нужный вариант. Точно так же выбор «Пользовательских настроек» можно выполнить с помощью выпадающего списка.

В пользовательских настройках спутниковой антенны необходимо определить правильные настройки, такие как: мощность LNB, настройка LNB, нижняя частота, верхняя частота, тон, вход DiSEqC 1.0, вход DiSEqC 1.1.

В нижней части экрана расположены 2 графические шкалы величины спутникового сигнала с соответствующим числовым представлением в относительных процентах.

Левая шкала «Сила сигнала» — эти значения дают возможность оценить силу принимаемого сигнала. Правильная шкала «Качество сигнала» именно по этой шкале необходимо ориентироваться при настройке спутниковой антенны Триколор.

Данные этих весов можно использовать для четкой настройки спутниковой антенны. Чтобы вернуться к предыдущему пункту Мастера установки, выберите [>] и нажмите клавишу «ОК».

Шаг 4. На этом этапе вы можете увидеть мощность и качество спутникового сигнала, полученного от определенного транспондера.

Переместить курсор вверх/вниз кнопками ресивера на строку «Транспондер». Выберите частоту транспондера кнопками влево/вправо или нажмите клавишу «ОК», чтобы выбрать ее из выпадающего списка. Выберите в выпадающем списке с помощью кнопок вверх/вниз, для подтверждения нажмите клавишу «ОК».

Шкалы ниже показывают данные о силе и качестве принимаемого спутникового сигнала. Чтобы вернуться к предыдущему пункту Мастера установки, выберите и нажмите кнопку ОК.

Шаг 5. Выберите необходимый регион, при сканировании каналов Триколор ТВ точный выбор региона поможет сканировать не только федеральные, но и каналы и радиостанции подходящие для вашего региона.

Наведите курсор клавишами ДУ ресивера на пункт «Выбрать регион». Выберите регион с помощью кнопок влево/вправо или нажмите клавишу «ОК» для выбора из выпадающего списка.

Выберите в выпадающем списке, используйте клавиши вверх/вниз, для подтверждения нажмите клавишу «ОК». Если вы сомневаетесь в выборе, установите вариант «Основной». В этом случае будут сканироваться только федеральные теле- и радиоканалы. Чтобы вернуться к предыдущему пункту Мастера установки, выберите [>] и нажмите клавишу «ОК».

Шаг 6. на данном этапе ресивер сканирует телеканалы и радиостанции Триколор ТВ. Все найденные теле- и радиоканалы отображаются в 2 столбцах: «ТВ» и «Радио».

После поиска теле- и радиоканалов на экране телевизора появится соответствующее сообщение. Для завершения поиска и сохранения теле- и радиоканалов нажмите клавишу «ОК».

Найденные каналы и радиостанции будут сохранены в памяти спутникового ресивера, после чего ресивер перейдет в режим просмотра (прослушивания) 1-го из списка найденных каналов.

подробная инструкция. За качественным изображением

Спутниковое телевидение теперь есть практически в каждом доме. В России на данный момент самым популярным и надежным поставщиком спутникового телевидения считается Триколор ТВ. Принцип работы такого телевидения заключается в передаче данных через спутник Земли от передающего центра к приемному устройству к потребителю. Передача данных качественная. Обеспечить качество изображения и звука, правильную установку и настройку оборудования. Можно вызвать сервисного специалиста для установки и настройки, а можно установить и настроить систему самостоятельно.

Тарелка является основным элементом спутниковой системы. Представляет собой металлическую конструкцию параболической формы, вогнутую внутрь. Эта форма выбрана не случайно. Сигналы со спутника, попадая на тарелку, концентрируются в одной центральной точке – в кольцевом конвекторе, что позволяет получить высокий уровень связи. От конвектора информация по кабельной трассе поступает к приемнику, где преобразуется и выводится на экран телевизора.

Теперь, зная принцип передачи сигнала, становится понятно, что спутниковую антенну следует устанавливать по следующим правилам:

Выбираем доступную траекторию от тарелки до спутника. Для этого мысленно проведите линию от антенны в сторону передающего устройства. На пути траекторной линии не должно быть деревьев, зданий, сооружений, сооружений, которые могли бы загораживать путь или искажать сигнал. Запомнить! Спутниковый сигнал не может проходить сквозь стены.
Закрепляем антенну на высотной точке. Она поможет стать крышей дома, открытой стороной балконной комнаты. Не рекомендуется монтировать плиту на внутреннюю стену лоджии или балкона. Это ухудшит передачу цифровых сообщений и вызовет помехи.
Лучшее направление тарелки — южная сторона.
Мы избегаем мест на здании, где скапливается снег или влага. Это могут быть водосливы, скаты и карнизы крыши дома.
Крепим антенну возле телевизора. Это облегчит процесс настройки.

Простые правила установки спутниковой антенны Триколор ТВ помогут вам избежать первых ошибок при самостоятельной настройке телевидения.

Начало установки спутниковой антенны

Выбрав место, приступаем к установке самой конструкции. Внешняя конструкция Триколор ТВ состоит из нескольких частей: кронштейн

;
антенное зеркало;
;
конвектор.

Кронштейн крепится к стене или крыше с помощью анкерных болтов для повышения устойчивости. Любые колебания на ветру ненадежно закрепленного кронштейна приведут к деформации всей конструкции и снижению качества изображения.

Внимание! До окончания работ полностью затягивать болты не нужно, т.к. возможно, вам придется изменить наклон и положение конструкции во время установки.

После монтажа крепления прикрепляем саму пластину-зеркало, конвектор.

Устанавливаем конвектор на держатель с коннектором в нижнем положении, чтобы на него не попала влага.

Ступени для соединения кабеля и конвектора:

Наружный изоляционный материал на кабеле зачищаем на расстоянии около 15 мм от концов кабеля, внутренний — 10 мм. Будьте осторожны, чтобы не повредить экранирующую оплетку.
Загибаем экранирующую оплетку вместе с фольгой в противоположном направлении от концов и закручиваем к F-коннектору до упора.
Не отрезайте конец жилы за соединителем 2 мм.
Закрепляем провод кабеля на держателе изолентой или стяжками.
Герметиком или изоляционной лентой герметизируем разъем для предотвращения попадания в него влаги.

На этом наружные работы по настройке спутникового вещания Триколор ТВ завершены, необходимо подключить кабель к ресиверу и настроить работу самого ресивера.

Тонкости установки ресивера

Установка ресивера на телевизор осуществляется одним из двух способов:

С помощью высокочастотного (ВЧ) антенного кабеля.
Использование низкочастотного (НЧ) кабеля с разъемом.

РЧ подключен к разъему антенны телевизора и к разъему «RF Out» на приемнике. При включении ресивера в розетку на экране телевизионного устройства должно появиться слово «BOOT» и номер телеканала. Включив поиск каналов, получаем фразу «Нет сигнала», свидетельствующую о том, что приемник работает корректно.

Алгоритм подключения НЧ к спутниковому ресиверу такой же, как и ВЧ. Единственное, после появления надписи «BOOT» нажимаем на пульте клавишу «A/V» и ждем появления надписи «Нет сигнала». Если надпись появится, значит все сделано правильно. Другая информация, появляющаяся на экране телевизионного устройства, свидетельствует о том, что оборудование было собрано неправильно.

Для качественного изображения

Перед этапом поиска сигнала необходимо провести несколько действий в самих настройках спутникового ТВ:

Нажмите кнопку «Меню» на пульте дистанционного управления ресивера.
В столбце «Установка» нажмите «ОК».
Введите «0000».
Во всплывающем окне нажмите «ОК».
Выберите «Установить антенну» и нажмите «ОК».

В графе «Установка антенны» находим две шкалы «Качество сигнала» и «Мощность сигнала», показывающие уровень принимаемого информационного потока. Оптимальная скорость передачи должна быть не менее 70%.

Причинами низкого уровня сигнала могут быть неправильная сборка оборудования или неточная установка антенны. Если кабель подключен правильно, то нужно отрегулировать величину входящего сигнала, изменив положение самой тарелки.

Начинаем двигать антенну на 1-2 мм, останавливая каждый шаг на несколько секунд, чтобы не пропустить сигнал. Зеркало тарелки Триколор ТВ должно быть направлено как можно выше.

Важный! При настройке антенны следите за тем, чтобы ваше тело не стало препятствием для поиска связи.

Продолжаем вращать тарелку Триколор ТВ до нужного значения для заполнения шкал на экране телевизора. Заполнение одной шкалы указывает на отсутствие связи устройства со спутником. Поэтому продолжаем поиски. После заполнения шкал до нужного значения на мониторе появится изображение. Когда установка завершена, затяните болты крепления кронштейна до упора.

Самостоятельная настройка устройства Триколор ТВ не занимает много времени и не требует наличия специальных и специальных навыков и умений. В целом, чтобы ввести спутниковое телевидение в эксплуатацию, потребуется не более 3 часов. Завершающим этапом настройки является регистрация самого спутникового ресивера.

Позвонить и записаться

Регистрация получателя происходит через отдел технической поддержки по указанному номеру договора подписки. Перед набором номера подготовьте следующую информацию:

ФИО. абонентские или паспортные данные;
адрес установки устройства;
.

Помните! Зарегистрировать ресивер можно через сайт Триколор ТВ

Специалист техподдержки проверит правильность данных и даст подтверждение. В течение рабочей недели на экране телевизора может гореть надпись «DRE coded channel». По истечении указанного срока начнется вещание Триколор ТВ.

Самостоятельно завершена настройка спутника Триколор ТВ. Вы сможете наслаждаться просмотром любимых каналов с высоким качеством изображения и прекрасным звуковым оформлением. Спутниковое телевидение «Триколор ТВ» предоставляет потребителям большой выбор каналов на высокой скорости.

Следуя подробной инструкции, приведенной в статье, вы сможете настроить Триколор ТВ без чьей-либо помощи. Давайте начнем!

Сначала соберите антенну в соответствии с прилагаемыми инструкциями. После того, как вы собрали антенну Триколор ТВ, вам нужно будет ее установить. Выберите место для антенны и надежно закрепите ее там. Если вы устанавливаете антенну на балконе, просверлите перегородку и прикрутите к ней антенну. Антенну рекомендуется крепить к стене с помощью самозаклинивающих анкеров.
Установленную антенну необходимо повернуть в сторону солнца примерно в 16-17 часов дня, при этом немного наклонив ее вперед (примерно на 3-5 градусов). На пути приема спутникового сигнала могут быть препятствия, которые будут значительно искажать или полностью гасить прием сигнала. К таким препятствиям могут относиться не только деревья, заборы, стены и т. д., но и стеклянные окна.
Установив антенну в сторону спутника, закрепите ее на кронштейне, но пока не затягивайте до упора. Установка зажима позволит свободно вращать антенну.
Соедините ресивер с конвертером кабелем. Теперь можно приступать к настройке.

Вам необходимо настроить антенну на спутник Bonum 1. Для этого необходимо установить данные транспондера в приемник. Он будет искать спутниковый сигнал для вас.

Откройте «Меню», выберите «Установить антенну» или «Поиск транспондера».
Введите параметры транспондера (частота — 12226; поляризация — горизонтальная; скорость потока — 27500).
Посмотрите тип конвертера (LNB) выставленный в настройках. Правильные данные: тип преобразователя — «Одиночный», частота гетеродина — 10750.
Затем откройте пункт «Сила сигнала» (Сканирование). Метод секторного сканирования ищет спутниковый сигнал. По мере приближения к спутнику масштаб должен увеличиваться. Здесь важно помнить о препятствиях, упомянутых выше. В современных тюнерах обычно имеются две шкалы уровней: «уровень» (сигнал), показывающий ПЧ на входе тюнера, полезный спутниковый сигнал и различные шумы; и «качество» — эта шкала показывает уровень полезного сигнала по заданным параметрам.
Спутниковый сигнал пойман, если вы видите появившийся уровень шкалы «Качество», по которому будет происходить следующий шаг настройки. Шкала «Качество» может находиться в любом из пунктов «Меню». Его можно разместить как вертикально, так и горизонтально. Это зависит от марки вашего ресивера. Одно можно сказать наверняка: если опция «Мощность LNB» отключена, то шкала будет показывать ноль.
Начните сканирование второй шкалы с того места, где вы установили антенну. Поверните его в стороны на 10-15 градусов. Это нужно делать очень медленно, потому что для обработки цифрового сигнала требуется время. В случае удачной поимки нижняя полоса шкалы «Качество» окрашивается. Продолжайте осторожно поворачивать антенну, пока не достигнете максимально возможного значения.

Если у вас не получилось поймать сигнал спутника с первого раза, то вы можете изменить положение антенны, подняв ее вверх или вниз. После этого следует повторить сканирование с самого начала.

31 июля 2017 года в вещание внесены изменения, направленные на разделение региональных телеканалов по соответствующим спискам и призванные сделать просмотр этих телеканалов более удобным.

Для корректного отображения списка телеканалов выполните следующие действия:

1. Нажмите кнопку «Меню» и выберите «Настройки».

2. Выберите «Заводские настройки» и нажмите «ОК».

3. Подтвердите сброс приемника к заводским настройкам, сначала нажав красную кнопку «F1» или «Информация» на пульте дистанционного управления, а затем выбрав опцию «Да».

4. После этого ресивер перезагрузится. Дождитесь появления на экране надписи как на рисунке ниже и нажмите кнопку включения ресивера (Standby).

5. Выберите языки для меню ресивера и аудио, а затем нажмите кнопку «Далее».

6. Выбрать оператора «Триколор ТВ» и нажать кнопку «Далее».

8. При автоматическом поиске убедитесь, что антенна Триколор ТВ установлена (при стандартном подключении ресивера к антенне рекомендуется оставить настройки по умолчанию), и нажмите «Далее».

9. Выберите подходящий вам регион. Для выбора будут доступны 3 региона — «Основной», «Москва +0ч.» и «Москва +2 часа».

Внимание! Необходимо выбрать один из двух регионов — «Москва +0ч». или «Москва +2 часа» — В зависимости от того, где вы живете. В первом случае все телеканалы будут транслироваться по московскому времени, во втором случае некоторые телеканалы будут транслироваться со сдвигом по времени +2 часа от московского времени.

При выборе региона «Основной» в списке каналов будет сохранен один информационный телеканал.

10. Дождитесь завершения поиска телеканалов и сохраните найденные телеканалы.

Сравнительно недавно мы могли смотреть только несколько каналов, сигнал которых ловила наша антенна. Сейчас, когда телевидение стало настолько прогрессивным, что доступ к каналам осуществляется через спутник, лучи которого улавливаются спутниковыми тарелками, мы можем видеть бесконечное количество программ. Одной из самых известных компаний спутникового телевидения является Триколор ТВ. Однако, чтобы воспользоваться этим достижением науки, его нужно не только приобрести, но и правильно подключить. Как сделать самому — читайте дальше.

Чтобы понять, как подключить спутниковое телевидение, нужно понять, что это за технология и как она работает. Только в этом случае вы сможете понять смысл всех описанных нами действий и выполнить их максимально точно.

Если упростить описание работы такой системы, то передающий центр кодирует информацию и отправляет ее на спутник, который в свою очередь отражает полученные данные на спутниковую антенну. Таким образом, вашему телевизору становятся доступны каналы, качество которых на высшем уровне.

Основным компонентом, которым обладает такое устройство, является спутниковая антенна. Обычно он выполнен из металла и имеет форму вогнутой линзы.

Благодаря форме антенны все улавливаемые ею сигналы отражаются в одной точке, где установлен преобразователь. Затем сигнал перенаправляется на спутниковый тюнер, который называется ресивером. Это устройство декодирует полученную информацию в понятную форму и отправляет ее на выходы вашего телевизора.

Вы можете приобрести весь комплект, который можно установить на один телевизор вместо старого ресивера. Купить недостающие детали. Также такое устройство подключается к двум телевизорам и планшету за одну абонентскую плату.

Эти комплектующие приобретаются в специализированных магазинах. Дальнейшее подключение производится мастером. Вы также можете установить спутниковое телевидение своими руками.

Спутниковое телевидение можно установить даже там, где плохой прием сигнала. Например, если вы много времени проводите на даче, то ничто не помешает вам подключить ее туда. Также данный вид телевидения работает в Казахстане. Даже Сибирь может пользоваться услугами спутниковой связи.

Позиционирование и настройка спутника Триколор ТВ

Спутник посылает сигнал на тарелку с высоты 38 000 километров. Его сигнал напоминает тонкий луч прожектора, который, к сожалению, не может проходить сквозь стены, поэтому при неправильном выборе места для установки антенны ничего не получится.

Чтобы установка тарелки не вызывала у вас вопросов, необходимо знать, что все спутники находятся выше линии экватора. Исходя из этого, можно понять, что зеркальная часть тарелки должна быть обращена на юг, поэтому, если ваши окна выходят на север, антенну лучше установить на север. В этом случае вы сами должны провести провода удобным для вас способом. Только так вы сможете правильно установить устройство, и получить бесперебойный сигнал.

Помимо того, что нужно точно определить направление, нужно рассчитать диаметр устройства. Оптимальный размер тарелки для приема сигнала Триколор ТВ – 0,6 метра. Можно использовать антенны большего размера, но установить их самостоятельно будет проблематично.

Чтобы правильно установить спутниковую антенну, необходимо правильно подобрать крепеж для кронштейна. Его установка осуществляется на анкерные болты, которые защитят устройство от вибрации. В противном случае любой порыв ветра может оставить вас без сигнала.

Как самостоятельно подключить Триколор ТВ к телевизору

После того, как вы определили место, где будет установлена антенна, ее нужно собрать. Для самостоятельной установки такого устройства в комплект входит подробная инструкция по установке. Вы также можете воспользоваться нашими советами.

Сборка спутниковой антенны:

С помощью анкерных болтов крепится кронштейн на стену или крышу дома. Размер анкерных болтов выбирают в зависимости от прочности стены и силы преобладающих ветров.
Далее нужно поместить преобразователь в держатель. Держатель при этом должен смотреть вниз, иначе в нем будет скапливаться снег и дождевая вода, мешающие ловить сигнал.
Далее необходимо соединить концы кабеля и конвертера с помощью F-коннектора. Делается это следующим образом: внешняя изоляция кабеля зачищается на 20 мм, а внутренняя на 12, параллельно кабелю укладывается экранирующая оплетка и фольга, максимально вкручивается разъем, а выступающие участки срезаются более чем на 2 мм.
Изолентой прикрепляем кабель к выемке держателя дуги.
Весь F-коннектор герметизируем тремя слоями изоленты или теплоизоляционной трубкой. Для наилучшего качества герметизации можно использовать силиконовый герметик.
Далее необходимо соединить пластину с кронштейном. Для его фиксации используются болты, которые не вкручиваются до конца.
Теперь можно закрепить кабель на кронштейне, оставив 1,5 метра кабеля.

Если вы устанавливаете спутниковую установку самостоятельно, то при выборе угла места установки азимута и антенны ориентируйтесь на данные таблицы, которая всегда идет в комплекте, для вашего города или населенного пункта. По инструкции протяните кабель от конвертера к ресиверу, а затем подключите устройство напрямую к телевизору. Постарайтесь выполнить всю работу правильно, так как перенастроить устройство будет достаточно сложно.

Подготовительные действия перед настройкой Триколор

После того, как вы самостоятельно установили спутниковую антенну и подключили ресивер к телевизору, можно приступать к настройке антенны. Однако перед этим необходимо ознакомиться с некоторыми особенностями этой работы.

Если вас волнует вопрос: «Могу ли я сам поймать сигнал?», то вам необходимо знать, что спутник движется со скоростью вращения Земли, постоянно находясь в одном и том же месте относительно вашего дома . Благодаря такому положению настроить спутниковое телевидение под силу простому обывателю.

Если вы хотите настроить антенну самостоятельно, то желательно приобрести новое устройство SatFinder. Эта приставка устанавливается на антенну, и она информирует тюнера о правильности его действий.

Для настройки тарелки на максимально короткое время важно знать, что легче всего найти правильное положение антенны в полдень. Также имейте в виду, что в дождливый и пасмурный день облака ослабляют сигнал, поэтому в такие дни от проведения данных работ лучше отказаться.

Настройка ресивера осуществляется через поиск в меню, где находятся индикаторы качества и мощности сигнала. Чтобы найти сигнал, нужно видеть экран телевизора или иметь напарника, который подскажет, в какую сторону двигаться.

Инструкция: как настроить антенну Триколор самостоятельно

Когда вы установили антенну и выполнили все остальные подготовительные работы, можно переходить непосредственно к поиску сигнала. Не забудьте убедиться, что ваш партнер видит все необходимые индикаторы.

В каком порядке искать сигнал:

Повернуть пластинчатое зеркало в ту сторону, где обычно находится солнце в обеденное время;
Далее поставьте пластину в вертикальное положение, поднимите ее «голову» как можно выше и затяните гайки.
Постепенно поверните и сдвиньте пластину на 2 мм в сторону дневного солнца;
При перемещении этих миллиметров не забывайте останавливаться в каждом положении на несколько секунд, чтобы успеть обнаружить сигнал;
Не забывайте, что вы должны стоять там, где вы не будете мешать прохождению сигнала на тарелку.

Если после того, как вы сдвинули антенну с положения солнца на двенадцать, до того, как оно окажется на 14 часов, и у вас не получается восстановить сигнал, то необходимо открутить вертикальные гайки и сдвинуть тарелку вниз на 1 мм и повторить все действия. Если вы заблудитесь, то вам придется повторить весь процесс настройки заново.

Когда на экране появится шкала качества сигнала или трехцветная картинка телевизора, можно произвести окончательные настройки. Для этого нужно постепенно двигать зеркало, в какую сторону подскажет картинка на экране телевизора. Идеально настроенная антенна должна давать параметры каждой шкалы 70%.

Разбираемся, как самостоятельно настроить каналы на Триколор ТВ

Для того, чтобы правильно настроить спутниковую антенну, необходимо настроить ее по меткам на экране. Для этого нужно произвести некоторые действия с самим телевизором и ресивером.

Как включить отметку в меню, показывающую уровень сигнала:

Возьмите пульт ДУ ресивера и нажмите «Меню»;
Когда откроется меню, найдите пункт «Установить» и нажмите кнопку «ОК»;
Изменить пароль, например, на 0000;
Далее выберите «Системные настройки» и снова нажмите кнопку «ОК»;
В новом меню выберите пункт «Установка антенны» и выберите его, нажав кнопку «ОК».

Далее настраиваем спутниковую антенну по описанной ранее инструкции. При этом обе шкалы, показывающие силу сигнала, должны быть заполнены не менее чем на 70%. Если вы не можете правильно выровнять пластину, проверьте кабельные соединения.

После подключения вы сможете наслаждаться высококачественным телевидением. Чтобы ваш сигнал долго не сбивался, постоянно сметайте с антенны скопившуюся грязь, воду и снег.

Как самостоятельно настроить антенну Триколор ТВ (видео)

Установка спутникового телевидения Триколор ТВ не такая сложная задача, как может показаться на первый взгляд. Вы можете легко настроить антенну своими руками. Главное внимательно и качественно следовать всем нашим советам, а такая работа займет не более 2,5 часов!

ТриколорТВ, как и многие компании, транслирующие телеканалы пользователям, использует сложную систему оборудования и связи со спутниками. Бывает, что возникают проблемы, из-за которых ресивер может потерять сигнал, а пользователь может лишиться возможности смотреть телевизор на некоторое время. Что делать и как вернуть эфир самостоятельно, читайте далее. ________________________________________________________________________________________________

Одной из наиболее частых причин сбоев является отказ оборудования. Выходит какое-то обновление ПО, или тарелка случайно передвинута – и все, настроенный список телеканалов дает сбой, теряется, а то и вовсе оказывается недоступным.

В список причин таких сбоев также входят:

Плохая погода, препятствующая приему оборудованием хорошего сигнала.
Неверное положение тарелки, препятствия на пути сигнала.
Обновление ПО, которое стояло «криво».
Просрочка платежа абонентом.
Подключение новых пакетов каналов.
Ошибка передачи правильных частот для трансляции.
Поломки внутри самого оборудования.

Это лишь некоторые из причин. На практике просмотр может быть затруднен из-за любой, даже самой мелкой неисправности. К счастью, это можно исправить, не прибегая к помощи специалистов.

Самостоятельная настройка

Если вдруг каналы сбиваются, а с вашей стороны выполняются все условия договора с ТриколорТВ (задолженностей нет), проблему можно решить самостоятельной перенастройкой оборудования.

Для начала:

Убедитесь, что антенна установлена правильно и ей ничего не мешает — грязь, снег и т.п. налипли на нее. Антенна не переворачивалась, не повреждалась, все кабели от нее до ресивера в рабочем состоянии, без обрывов и потертостей.
Откройте информационный баннер (кнопка f1 или i), чтобы проверить мощность сигнала, принимаемого вашим оборудованием. Значение должно быть выше 70 процентов.
Если значение ниже, попробуйте медленно поворачивать антенну, пока в информационном баннере не отобразится желаемый уровень приема.
После этого можно попробовать перезагрузить ресивер стандартным способом — выключить, подождать 10-20 секунд, а потом включить. Пересчет канала должен происходить автоматически.

Если сигнал все же больше 70 процентов, убедитесь, что ничего не мешает антенне, после чего можно попробовать запустить автоматическую настройку каналов:

Откройте меню вашего телевизора, перейдите в «Настройки».
Выберите «Телеканалы» — «Автоматический режим».
Дождитесь завершения процедуры «пересчета» каналов.

Если после этого у вас остались каналы вне досягаемости, и возникли ошибки, вам необходимо сбросить ресивер на заводские настройки:

Зайти в «Меню».
Выберите «Настройки» или «О ресивере» (может отличаться в зависимости от модели ресивера).
Выберите «Заводские настройки» и подтвердите сброс.

Подтверждение сброса может происходить либо через кнопку f1 или i, после чего можно нажать «Да», либо просто нажав «Да» после вопроса «Вы уверены?» Метод зависит от того, какая у вас модель ресивера. Подробную инструкцию к каждой модели можно найти по ссылке: https://www.tricolor.tv/help/technical-issues/vosstanovlenie-spiska-kanalov/.

Если каналы пропадают из-за того, что вы не обновили ПО, рекомендуется выполнять данную процедуру через спутниковое или интернет-соединение.

Важно ! При настройке некоторые ресиверы вынуждают пользователей повторно авторизовать антенну — придется выбрать регион, настройки антенны, имя провайдера и т. д. искать каналы и сохранять их.

Если все равно не помогло

В случае, если вы попытались сбросить настройки до заводских, а каналы по-прежнему не отображаются, рекомендуется обратиться к специалистам ТриколорТВ. Бывают случаи, когда пользователь просто не может определить, почему пропадает сигнал или сбиваются настройки — это может быть как проблема с самим спутником со стороны Триколора, так и техническая поломка смарт-карт и самого ресивера. Устаревшее оборудование выходит из строя чаще, чем новое, поэтому рекомендуется раз в пару лет заменять на новые только частично поддерживаемые ресиверы — ТриколорТВ позволяет сделать это с небольшими доплатами.

Также каналы сбиваются при незавершенном обновлении ПО — система может «закрыться», и справиться с этим поможет только квалифицированный специалист, если сброс системы не дал желаемого результата.

Специалисты ТриколорТВ оказывают поддержку своим абонентам по следующим каналам:

Горячая линия компании — доступна при звонке через Интернет в разделе «Поддержка».
Письменный запрос или заявление на вызов мастера — через официальный сайт.
Звонок по скайпу.
Онлайн чат на официальном сайте компании.

Перед обращением к специалистам рекомендуется сначала прочитать инструкцию к ТриколорТВ и ресиверу — возможно, в ней описан уникальный способ устранения проблемы, который вы можете применить самостоятельно.

что делать если все платно и не показывает

Окна. Видеокарты. Винчестеры. Интернет. Мониторы. Процессоры » Источники питания » Сигнал кодируется слабо что делать. Кодированный канал Триколор: что делать, если все платно и не показывает

Стабильная работа оборудования и услуг от крупнейшего российского оператора спутникового телевидения становится возможной только при наличии активной подписки и ее своевременной оплате. Распространение различных способов подключения, активации и оплаты тарифных пакетов и дополнительных функций значительно упрощает работу со спутниковым вещанием. Однако пользователи по-прежнему часто сталкиваются с проблемой: «Кодированный канал на Триколоре: сигнал есть, все оплачено». Этот вопрос неоднозначен и имеет несколько вариантов диагностики и самостоятельного решения.

В этой статье мы рассмотрим причины возникновения зашифрованного канала и попробуем исправить ошибку самостоятельно с помощью доступных в 2019 году сервисов.

Причины кодирования

Возникновение сообщения кодированного канала в основном связано с отрицательным результатом автоматической программной проверки статуса используемого пакета услуг. Причиной отключения телеканалов является отсутствие своевременной оплаты, сделать которую можно несколькими способами.

Новым абонентам необходимо пройти процедуру регистрации оборудования в сети Триколор ТВ и создать учетную запись в пользовательской панели управления с дополнительной ссылкой на договор оказания услуг. Если не выполнить эти операции в кратчайшие сроки, просмотр телевизионных каналов станет невозможным.

Рассмотрев, почему возникает ошибка о зашифрованном канале, выясним, что именно она означает и как ее устранить.

Кодированный канал ЭСТ от Триколор: что делать

Сообщение о кодировании канала отправляется спутником после обработки запроса данных, полученного от приемника. Если ресивер пишет «Кодированный канал EST», это означает, что оборудование не тестировалось спутником и не может получить доступ к тому или иному каналу. Предварительная диагностика поможет быстро выявить, в чем причина неисправности.

Если сообщение появляется на всех каналах, вы не завершили процесс регистрации. Это можно сделать самостоятельно, либо воспользовавшись услугами службы технической поддержки оператора. Если надпись о кодировке появляется на конкретных каналах, проблема заключается в оплате пакета услуг. Рассмотрим каждую из ошибок подробно в отдельных пунктах.

Регистрация оборудования

Регистрация оборудования – обязательный процесс, без которого невозможна стабильная работа. Эту операцию должен выполнить специалист Триколор при установке ресивера и настройке направления на спутник, но если вы производили установку самостоятельно, не забывайте о регистрации.

Этот процесс можно осуществить несколькими способами:

открыв соответствующую страницу на официальном сайте оператора. Вам будет предложено ввести личные данные, контактную информацию и серийный номер вашего оборудования, которые можно найти на обратной стороне приемника или на смарт-карте. Предварительно проверяйте вводимые данные – они обрабатываются оператором вручную. После ввода всей необходимой информации отправьте форму;
, позвонив по бесплатному мобильному или стационарному номеру службы поддержки. Сообщите оператору цель вашего звонка, а затем следуйте его дальнейшим указаниям. Активация в этом случае также производится вручную.

Активация оборудования может занять 7-8 часов, в этот период рекомендуется отключить ресивер от сети. Включение устройства после установленного времени инициирует процесс отправки на спутник специального запроса, который поможет расшифровать транслируемое изображение и передать ресиверу информацию об активных подписках.

Платеж не выполнен

Рассматривая вопрос: «Триколор, кодированный канал, что делать?», стоит уделить особое внимание процессу проверки баланса счета и оплаты необходимого пакета услуг. При пополнении баланса средства изначально переводятся на общий счет, после чего требуется вручную перевести деньги на счет нужного сервиса. Если этого не сделать своевременно, услуга будет заблокирована, а просмотр телеканалов, входящих в пакет, станет недоступен.

Пройдите бесплатно процесс регистрации в панели управления пользователя и перейдите на главную страницу. Нажмите на вкладку «Оплата услуг» и перенаправьте средства с общего счета на нужную подписку. Здесь можно прикрепить зарплатную пластиковую карту, с которой каждый месяц будет сниматься сумма, необходимая для оплаты услуг. Вся информация о расходах фиксируется в соответствующем разделе. Разблокировка канала также может занять некоторое время, пожалуйста, сначала перезагрузите ресивер.

Что делать, если зашифрованный канал в Триколоре

Если приведенные выше инструкции не помогли решить проблему зашифрованных каналов и они не отображаются, обратитесь за помощью в службу поддержки Триколор, где квалифицированный специалист подробно расскажет о возможных причинах некорректного функционирования и способах их устранения.

Вы можете сделать это следующими способами:

позвонить на бесплатный круглосуточный мобильный или городской номер;
оставить сообщение в биллинге кабинета пользователя, после чего оператор самостоятельно перезвонит по указанным контактным данным;
позвонить на официальный аккаунт оператора в Skype;
использовать методы, интегрированные на сайте оператора, в том числе голосовой и текстовый чат.

выводы

Ошибка с кодировкой каналов Триколор ТВ довольно распространена среди абонентов и не является критической. Пользователь может устранить проблему самостоятельно, следуя приведенным выше инструкциям. Если самостоятельно решить проблему не удалось, обратитесь к оператору, который даст подробную информацию по восстановлению стабильной трансляции, а в крайнем случае направьте специалиста на дом.

Наверное, каждый пользователь спутникового телевидения хотя бы раз, перебирая каналы, сталкивался с надписью «Код канала». Естественно, доступ к вещанию на этой частоте ограничен. И тут возникает логичный вопрос: как раскодировать каналы Триколор ТВ и обезопасить доступ к просмотру? Попробуем разобраться в этой ситуации.

Почему канал может быть зашифрован?

Для того чтобы решить проблему, необходимо сначала разобраться в причинах ее возникновения. Сообщение о зашифрованном канале может появиться в следующих случаях:

абонент не оплатил доступ к услуге;
кодированный канал принадлежит пакету, который не подключен к абоненту;
ключи активации слетели с ресивера;
приемник слишком долго простаивал без дела;
истек.

Процедура для каждого случая будет разной. В первых двух ситуациях нужно просто произвести оплату или подключить нужную услугу. Во всех остальных вариантах придется делать дополнительные настройки.

При шифровании федеральных каналов

Как и у любой компании, предоставляющей доступ к услугам телевидения, у Триколора есть набор каналов, которые должны быть доступны всегда. Список этих каналов определен законом, хотя каждая компания старается его сократить в пределах своих возможностей. В него входят как минимум Первый, Россия1, Культура и еще с десяток частот.

Важно! Полный список федеральных каналов можно найти на официальном сайте Триколора.

Если на одном из этих каналов появляется сообщение о кодировании, значит, произошел какой-то сбой у оператора. В этом случае обращайтесь. Номер контакт-центра – 8-800-500-01-23 – доступен круглосуточно, звонок на него операторами связи не тарифицируется.

Инструкция по расшифровке ресивера

Чаще всего закодированное сообщение канала появляется в результате сбоя кодов активации. Это может произойти по разным причинам. Иногда в том, что слетели ключи активации, виноват сам оператор. В некоторых случаях причиной проблемы является аппаратная ошибка.

Сброс ключей также может произойти, если приставка была оставлена выключенной и не использовалась слишком долго (неделю и более). Команды активации обновляются со спутника автоматически во время работы приемника. При бездействии оборудования некоторое время обновление не происходит, следовательно, приставка не может после этого получить доступ к трансляции. В любом случае расшифровка каналов Триколор ТВ здесь будет заключаться в повторном получении кодов активации.

Как обновить команды активации?

Самый простой вариант обновления кодов активации — включить оборудование и оставить его на 3-8 часов на одном из зашифрованных каналов. Чаще всего рекомендуют переключиться на канал Кинопоказ, но это не принципиально. Как только спутник войдет в регион проживания абонента, на ресивер автоматически будут отправлены коды активации и вещание будет восстановлено. Как правило, это занимает около 3 часов, но оператор заявляет, что процедура может занять больше времени. Поэтому не стоит поднимать панику раньше, чем через 8 часов.

Что делать, если нет автоматического обновления

Если предыдущий вариант не помог, и команды активации не отправились автоматически, следует запросить их самостоятельно. Для этого необходимо зайти в личный кабинет абонента на сайте Триколор. В меню кабинета есть вкладка «Мои услуги». Нажав на нее, абонент увидит данные о статусе своих подписок, а под ними красную кнопку «Запросить команды активации». Эту кнопку необходимо нажать, а затем повторить все действия, описанные в пункте выше.

Важно! Если по каким-то причинам у абонента нет доступа в личный кабинет, он может это сделать у оператора технической поддержки Триколор ТВ.

Еще инструкция по расшифровке

В некоторых случаях получение команд активации не помогает получить доступ к зашифрованным каналам. Здесь можно попробовать выполнить более серьезные операции.

Важно! Описанные в статье способы имеет смысл использовать, если сообщение кодировки дает канал, который ранее был доступен. Для просмотра каналов и пакетов, не подключенных к абоненту, приведенные здесь способы не подходят.

Изменить настройки

Итак, если простое обновление кодов активации не помогло раскодировать оборудование, можно попробовать следующие действия:

сбросить все рабочие параметры;
перезагрузите ресивер, отключив его от сети на 5-10 минут;
повторных запросов кодов активации;
оставить включенной приставку на кодированном канале на 3-8 часов.

Для каждого из этих этапов у нас уже написаны подробные инструкции. Их можно найти на нашем сайте, в случае затруднений с какой-либо операцией.

Откат настроек обычно позволяет восстановить доступ к телетрансляции в течение 1-3 часов. Но на сайте оператора заявлен более длительный срок, во избежание разного рода сбоев на спутнике. Поэтому стоит подождать не менее 8 часов, прежде чем обращаться за помощью в техподдержку.

Важно! Если описанные способы не помогли, выход один – обращение к самому оператору Триколора или к дилеру, у которого было приобретено оборудование.

устаревший ресивер

С 2016 года оператор Триколор изменил формат вещания с MPEG2 на MPEG4. В связи с этим начались масштабные акции по замене клиентского оборудования на новое, позволяющее получать видео в обновленном формате. Список моделей приемников, подлежащих замене, опубликован на официальном сайте Триколор.

Оператор самостоятельно отключает устаревшее оборудование от вещания. В результате этого появляется сообщение о кодировке каналов. Если абонент знает, что его приставка была куплена более трех лет назад, стоит проверить, не попала ли она в «черный список» устаревших моделей. При необходимости его можно обменять на актуальный по любой акции оператора — с небольшой доплатой или даже бесплатно. Невозможно декодировать каналы на Триколор ТВ, если оборудование было отключено компанией из-за потери актуальности описанными выше способами.

Стоит ли перепрошивать приставку?

Некоторые абоненты, стремясь сэкономить на подключении платных каналов или времени на замену оборудования, обращаются к услугам специалистов, которые обещают. А те, кто немного знаком с программированием, иногда пытаются провести такие операции самостоятельно, скачивая из интернета пиратское ПО. В сети полно сайтов, которые предоставляют прошивки, якобы дающие безлимитный доступ к спутниковому телевидению.

Насколько полезен такой софт и можно ли верить обещаниям? Трудно сказать наверняка. Возможно, некоторые программы действительно помогут вам смотреть все каналы бесплатно. Однако на покупку такой прошивки тоже придется потратиться. И их установка будет расцениваться как нарушение договора со спутниковым оператором, то есть как противоправное действие.

Установка модуля ci в телевизор. Спутниковый ресивер или модуль спутникового телевидения. Для обновления прошивки пользователю потребуется

CAM-модуль или модуль условного доступа, предназначенный для просмотра кодированных спутниковых или кабельных каналов. Он вставляется в CI-слот телевизора или ресивера и декодирует каналы, предназначенные для платного просмотра. Некоторые ресиверы, например Skyway Classic 4, имеют два слота CI+, что позволяет одновременно смотреть платные каналы двух разных операторов (например Триколор и НТВ+). Сегодня многие телевизоры оснащены тюнером для приема спутникового сигнала и имеют слот для CAM-модуля. Однако для просмотра кодированных каналов операторов Триколор и НТВ+ тюнер и слот должны соответствовать следующим характеристикам: тюнер должен поддерживать формат DVB-S2, а слот должен поддерживать формат CI+. Хотя телевизоры большинства марок соответствуют этим требованиям, перед покупкой следует внимательно ознакомиться с техническими характеристиками.

Так как модули являются относительно новой разработкой, многим людям трудно первоначально настроить и использовать CAM-модули.

Хочу начать с того, что установка модулей на телевизоры разных производителей, различается и порой очень серьезно. Самой простой и лояльной к модулю оказалась компания LG. Здесь достаточно вставить модуль в телевизор. Выберите в меню спутниковую антенну и выполните поиск каналов определенного оператора (Триколор или НТВ) и она автоматически и корректно найдет каналы выбранного оператора.

Но самыми проблемными в плане настройки являются телевизоры. Бренды Sony и Thomson. В них необходимо вручную добавить название спутника (напомним, что спутник операторов НТВ-Плюс и Триколор называется Eutelsat W4 или Eutelsat 36E), а также добавить параметры транспондера (частота: 12226 для Триколора и 12322 для НТВ+). ) и преобразователя частот гетеродина для обоих операторов: верхняя и нижняя частота — 10750. Затем нужно выбрать «поиск сети», и телевизор найдет все каналы этого оператора. Если в настройках нет пункта «поиск сети» меню, то все транспондеры придется добавлять вручную. Полный список транспондеров есть на сайте оператора.

Теперь рассмотрим самые распространенные проблемы и ошибки при работе с CAM модулем. Первая и самая распространенная проблема возникает при начальной инициализации модуля телевизором. При этом телевизор видит модуль, в меню отображается вся информация о модуле и плате, однако при включении канала пишет ошибку (код ошибки и объяснение разные для разных марок и моделей телевизоров ). В такой ситуации нужно действовать следующим образом: выключить и включить телевизор. После включения телевизора снова начнется проверка прав доступа между телевизором и модулем. В большинстве случаев этот метод более чем эффективен. Однако в некоторых случаях, например, после падения напряжения в сети или внезапного отключения электричества, настройки самого модуля могут сбиться. Тогда проверка прав доступа не будет осуществляться до сброса настроек CAM модуля на заводские через меню ТВ.

Теперь о проблемах, связанных с программными модулями и телевизорами. Проблемы некорректной работы с модулями обычно встречаются на телевизорах ранних моделей. Но эти проблемы, к счастью, часто можно исправить, установив на свой телевизор новейшее программное обеспечение. Что касается обновления ПО модуля, то оно происходит только со спутника. В модулях НТВ+ обновление можно включить принудительно, просто выбрав нужный пункт в меню. В модулях доступа Триколор-ТВ обновление со спутника транслируется в течение ограниченного времени (1-2 месяца), если за это время вы не успели обновить ПО, вам придется ждать следующего один.

Несмотря на простоту конструкции, САМ-модуль нельзя сгибать, разбирать, в связи с чем перепрограммировать модуль не рекомендуется, за исключением официального ПО оператора. Также нужно беречь модуль от влаги, а если будете вытаскивать модуль из телевизора надолго, следить, чтобы его разъем не засорился.

Несмотря на сложность первоначальной настройки, CAM-модули являются идеальной альтернативой спутниковым ресиверам. Благодаря простой конструкции они надежнее ресивера, не нуждаются в розетке, пульте дистанционного управления и не занимают места.

Важно! Так как Триколор и НТВ+ используют разные кодировки (НТВ+ использует Viaccess, а Триколор использует DRE-crypt), то модули НТВ не подходят к картам Триколор и наоборот.

Оборудование для цифрового телевидения — это то, что вы можете купить в нашем магазине. Наша компания работает на рынке наземного и спутникового оборудования с 2003 года и большинство наших клиентов мы уже знаем в лицо.
Для постоянных клиентов нашего интернет-магазина действует система скидок, которая рассчитывается автоматически по присвоенному лично Вам номеру купона.
Все оборудование проходит предпродажную подготовку, а именно устанавливается последняя версия ПО для спутниковых и эфирных приставок. Все приемники проходят проверку на работоспособность.
Наша компания занимается доставкой оборудования как по Москве, так и по всей России. Большинство курьерских компаний имеют договоренности о льготных тарифах на доставку.
В нашем интернет-магазине вы сможете найти практически любое оборудование, которое может вам понадобиться для приема спутникового и эфирного телевидения. Мы постарались сделать процесс заказа удобным для всех. Если вы планируете заказывать не одну вещь, а несколько, то вы можете воспользоваться поиском по магазину и обратить внимание на сопутствующую технику. Если вы ищете оборудование для приема спутникового ТВ, то вам следует зайти в меню вкладки «Спутниковое ТВ», если для приема эфирного или кабельного ТВ, то «Эфирное телевидение» и т.д. Если в процессе оформления заказа у вас возникнут вопросы, то вы можете воспользоваться онлайн-чатом, который находится на каждой странице интернет-магазина или заказать обратный звонок.
Надеемся, что в интернет-магазине цифрового ТВ вы сможете потратить минимальное количество времени на заказ необходимого оборудования.

Так получилось, что возвращаюсь к теме про КИ + модули для просмотра кодированных каналов «НТВ-ПЛЮС» и «Триколор ТВ». встроенный цифровой ресивер (DVB-S2) и поддержка стандарта CI+.

Это означает, что телевизор будет принимать (при наличии правильно настроенной на спутник антенны) сигнал спутниковых каналов.

Как с ними обращаться?

1.Перед включением телевизора убедитесь, что ТВ-модуль полностью вставлен в соответствующий разъем телевизора, а Карта правильно вставлена в ТВ-модуль.

2.После включения телевизора на экране появится информация об инициализации ТВ модуля.

3. Сначала аккуратно вставьте ТВ-модуль в разъем CI+ (порт PCMCIA) телевизора.

4.Затем аккуратно вставьте Карту в ТВ-модуль так, чтобы металлические контакты чипа Карты были направлены к лицевой стороне ТВ-модуля.

Для правильной ориентации Карты в модуле обратите внимание на изображение чипа на наклейке ТВ модуля

5.Включите и настройте ТВ на прием сигнала НТВ-ПЛЮС со спутника и найдите каналы.

Это так просто!

Модуль Триколор ТВ — CAM WEST CI+

Модуль предназначен для использования в телевизорах со встроенным спутниковым тюнером (DVB-S2) и поддерживающих стандарт CI+

Правильная настройка Триколор на телевизорах Samsung ДВБ-С2

Сбрасываем телевизор на заводские настройки. Меню — поддержка — самотестирование — сброс — ок. После перезагрузки заходим в меню — канал — антенна — выбираем значение «спутник».

Снимаем галки со всех спутников, которые установлены по умолчанию (если это не помогло, нужно вытащить САМ-модуль из слота и заново сбросить настройки телевизора), листаем и выбираем спутник «USER SAT».

Создайте свой собственный спутник (поставьте напротив него галочку) и сохраните. Далее должна быть включена опция «Питание LNB».

Заходим в настройки LNB, ставим все как на скрине (10750), кроме: раздела «транспондер» — ничего туда не ставим, будем забивать вручную.

Раздел «транспондеры» будет пуст, выберите «создать».

Чем черт не шутит, НАПОМИНАНИЕ!

Внимание!

Модуль НТВ+HD и триколор работает только в телевизорах и спутниковых ресиверах с CI+ (с CI не работает!)

Модуль НТВ Плюс CI+CAM — Модуль условного доступа НТВ Плюс. ТВ-модуль CI+CAM представляет собой устройство для декодирования цифрового ТВ-сигнала НТВ-ПЛЮС.

Модуль НТВ Плюс предназначен для работы в телевизорах со встроенным цифровым приемником (DVB) и поддержкой стандарта CI+.

Модуль работает с видеокодеками MPEG-2 и MPEG-4 и способен принимать все цифровые каналы оператора НТВ-ПЛЮС, в т.ч. каналы высокого разрешения(HD качество).

То же самое касается триколора. Напомню, как назло, если решитесь на операторов платных услуг на основе модуля CI+, то при покупке берите:

Модуль CI+ в комплекте с картой триколор а не пустой модуль без карты. Так будет вернее. Также относится к НТВ+

Один пульт, одно устройство… это конечно удобнее, чем ресивер и телевизор по отдельности.

Но с другой стороны, ресивер и возможности настройки «под себя» — на порядок больше, чем в телевизоре, и все сделано и продумано по-человечески.

Если, конечно, руки и голова на месте. Несколько слов о приемниках.

Почему они для меня на данном этапе предпочтительнее телевизоров (со встроенным спутниковым просмотром).

Ресивер дает мне дополнительные возможности, такие как запись программ и программ, просмотр фото в формате jpeg, фильмов в avi, музыки в mp3 и т.д.

Работа с поворотными антеннами и с несколькими операторами спутников одновременно. Одним словом, мультимедийный комбайн. По большому счету относится к любознательным бальным танцорам.

Но если шара не ваш случай то CI+

Список ресиверов поддерживающих технологию CI+ и работающих с модулем НТВ:

Описание HotCake HD CI …
Dr.HD D15 Plus
SkyWay Nano 2 и Nano 3 (часы)
SkyWay Classic 3 и Classic 4
SkyWay Light 2
Galaxy Innovations S8580
Galaxy Innovations S8690
3 Topfield SRP-243 CI+ Официально в Россию не поставляется.
Topfield SBP-2001 CI+ Официально в Россию не поставляется.
Openbox S4 Pro смотрит…
Openbox S6 смотрит…
Openbox S6 Pro
Openbox S 9 HD PVR

Обратите внимание, что если Topfield и Dr. HD приобрели лицензию на использование технологии CI+ для своих ресиверов, то остальные перечисленные бренды ее не имеют.

Дело в том, что приемники Fortis продаются в России под торговыми марками Skyway, Openbox и GI. У Fortis уже есть такая лицензия.

Нужно быть готовым к тому, что модуль сильно нагревается в приемниках, что может привести к выходу из строя модуля или даже приемника.

Такое бывает, редко, но бывает.

К сожалению, все остальные популярные Linux-устройства (Vu+, Dreambox, Xtrend и т. д.) пока не имеют поддержки CI+.

Также возможно купить официальное оборудование от производителя.

Humax VA-4SD
Opentech OHC 3700V (для кабельных сетей)
Humax VAHD-3100S
SAGEMCOM DSI87-1 HD (IPTV)
Humax VHDR-3000S
SAGEMCOM DSI87 HD (IPTVVER-3000S

.
Sagemcom DSI87-1 HD
Sagemcom DSI87 HD
Sagemcom DSI74 HD
Но мне кажется они дорогие и некачественные.

Добавлю, что на ресиверах с таким же модулем CI+ все каналы отлично пишутся и ставятся на паузу.

Единственное, в некоторых ресиверах записанный фильм, концерт и тому подобное стали помечены как «защищенные данные», и смотреть их можно только на этом же ресивере.

Так что решать вам… шар или модуль CI+.

Удачи Друзья.

Итак, как я писал ранее, классический способ подключения спутникового ТВ выглядит следующим образом:

Спутниковая антенна — спутниковый ресивер — телевизор.

Преимущества использования спутникового ресивера:

Для этого способа можно использовать любой телевизор, не важно год назад вы его купили или прошло 10 лет, главное подобрать кабель для подключения спутникового ресивера и телевизор;

Спутниковый ресивер может выступать не только как приемник спутникового сигнала, но и иметь другие функции, например: доступ в интернет, Smart TV, DLNA и т. д.

Минусы использования спутникового ресивера:

Неудобство при использовании двух пультов (от телевизора и от спутникового ресивера). Хотя современные телевизоры используют различные технологии для объединения всех устройств и используют только пульт ДУ телевизора (например, технология anynet+ в Samsung-e), такие технологии подходят не для всего оборудования и не всегда работают идеально.

Подключение спутникового ТВ с помощью CAM модуля.

Еще один способ подключения спутникового телевидения — использовать CAM модуль. CAM-модуль (Модуль условного доступа) — электронное устройство, используемое в качестве адаптера определенной системы кодирования к общим интерфейсам условного доступа (Common Interface) в телевизорах и приемниках цифрового телевидения для предоставления абонентам доступа к зашифрованному медиаконтенту в цифровом телевидении (Википедия) .

В большинстве современных телевизоров уже встроен спутниковый ресивер (DVB-S2), к которому нужно только добавить устройство для декодирования каналов — САМ-модуль. Поскольку у каждого оператора своя система кодирования, у каждого оператора (Триколор, НТВ+ и т.д.) свой САМ-модуль. Таким образом, используя САМ-модуль конкретного оператора, вы активируете встроенный в телевизор ресивер и смотрите спутниковые каналы выбранного оператора, не используя внешний спутниковый ресивер.

Плюсы использования CAM модуля:

Управление с одного пульта. Казалось бы мелочь, но ОЧЕНЬ УДОБНО.

Телевизор должен поддерживать DVB-S2 и модуль Cl+. Эту информацию вы можете узнать из технической документации к телевизору или сообщив модель вашего телевизора при покупке CAM модуля.

Как подключить и настроить CAM модуль?! На самом деле подключение и настройка CAM модуля предельно проста и с ней можно справиться без помощи специалистов. Ниже подробное описание как установить и настроить CAM модуль, будет актуально для всех популярных операторов — Триколор, НТВ+, Телекарта, Радуга и др.

Установка и настройка САМ модуля.

Первый шаг — правильно вставить карту доступа в CAM-модуль. Для этого поверните карту доступа металлическими контактами вверх и вставьте ее до упора, CAM-модулем к себе.

Затем выключите телевизор и вставьте CAM-модуль в специальный слот (разъем PCMCIA), обычно расположенный на задней панели телевизора. Модуль необходимо вставлять лицевой стороной к стене.

Подключите спутниковую антенну к телевизору.

Затем включите телевизор.

Перед настройкой спутниковых каналов рекомендую убедиться, что телевизор «видит» ваш САМ-модуль, для этого зайдите в настройки телевизора и посмотрите информацию о САМ-модуле. Например, на телевизорах LG для этого нужно зайти в «Настройки» — «Быстрый» — «Поиск каналов» — «Данные CI (CAM)»

После этого «Модуль».

Выберите свой модуль, в моем случае это Триколор КИ плюс САМ

И посмотрите информацию о нем.

Если телевизор не «видит» САМ модуль, значит вы его неправильно вставили, выключите телевизор и правильно вставьте САМ модуль.

Настройка спутниковых каналов через CAM модуль.

Ниже я опишу как настроить САМ модуль на телевизоре LG, для других моделей телевизоров (Филипс, Самсунг, Сони и т.д.) все будет так же.

Зайти в меню ТВ, для этого нажать:

1) на обычном пульте от телевизора кнопка «Настройки»

2) на магическом пульте кнопка «Вход»

и выбрать кнопку «Настройки» на ТВ.

В меню «Быстрое» выберите «Поиск каналов».

Выберите «Автопоиск»

Укажите «Спутник» в режиме настроек и нажмите «Далее».

Из списка выберите оператора, чей САМ модуль вы используете, в данном случае Триколор.

Если вы используете популярного оператора Триколор, НТВ+ и т.п., то на следующем шаге просто нажмите «Далее», в противном случае нажмите «Настройки» и сделайте настройки соответствующие вашему спутниковому оператору.

Следующим шагом будет нажать «Выполнить», чтобы начать поиск каналов. Также можно указать более точный поиск, выбрав, например — Пропускать кодированные каналы и т.д.

Запустится автоматический поиск спутниковых каналов, нужно подождать несколько минут до его окончания.

В результате вы увидите количество найденных каналов и радио, теперь можно нажать «Готово».

В итоге вы настроили спутниковое ТВ с помощью CAM модуля.

Настройки видео для CAM модуля Триколор, НТВ+, Телекарта, Радуга.

Где купить кам-модуль МТС? Кто может ответить на мои вопросы?

На этом сайте вы можете заполнить заявку: просто нажмите на красную кнопку «Подключиться» вверху. Менеджер вам перезвонит, ответит на все вопросы, организует доставку оборудования или подскажет, куда можно приехать за покупкой.

Что лучше выбрать — кам-модуль или ТВ-бокс?

Если ваш телевизор поддерживает установку модуля, то выберите его. Это компактное устройство помещается внутри телевизора и экономит место. Качество изображения и набор каналов от них не отличаются.

Можно ли купить модуль МТС отдельно, без антенны?

Конечно. Такой комплект стоит 3400 рублей.

САМ-модуль позволяет смотреть бесплатные каналы с того же спутника?

Мы бы сформулировали по-другому. Модуль в этом процессе не участвует. Если ваш телевизор поддерживает DVB-S2, он найдет открытые (незашифрованные) каналы на спутнике ABS-2A и вы сможете их смотреть.

Правда ли, что нужен модуль для просмотра UltraHD (4K) каналов?

Да, это правда.

Если телевизор не поддерживает кодек HEVC, но имеет опции DVB-S2 и CI+, можно ли в него установить кам-модуль?

Да, можно, и все будет работать. Но те каналы, которые закодированы с помощью HEVC, показываться не будут.

У меня есть кам-модуль для кабельного ТВ МТС, могу ли я использовать его для спутникового ТВ?

Это не подойдет, устройства не взаимозаменяемы, так как отличаются установленным на них ПО.

Нужно ли покупать и устанавливать антенну для самого модуля?

Да, конечно, для просмотра спутникового телевидения всегда нужна антенна.

В чем разница между версиями кулачкового модуля 1.3 и 1.1?

По сравнению с 1.1 CI+, 1.3 добавлено:
различные усовершенствования механизма Content Control — улучшения в механизме ограничения контента box)
улучшенная поддержка IP-связи (увеличенная пропускная способность данных) — улучшенная скорость связи
поддержка VOD — добавлена поддержка службы видео по запросу
новый ресурс профиля оператора, позволяющий CAM адаптировать нестандартную информацию об услугах, специфичных для вещания, к понятному стандартному формату DVB по хосту. — добавлены настройки, позволяющие адаптировать трансляцию под параметры принимаемого устройства

Установка программ

Автоматическая настройка программы

НАСТРОЙКА НАСТРОЙКИ Автонастройка

Автоматическая настройка программ.

Выберите страну, в которой используется телевизор. Настройки программы меняются в зависимости от выбранной вами страны.
Запустить автонастройку.
Выберите источник ввода по вашему выбору.
Установите автонастройку, следуя инструкциям на экране.

Если источник входного сигнала подключен неправильно, регистрация программы может не работать.

Автонастройка находит только те программы, которые транслируются в данный момент.

Если Система блокировки включена, появится всплывающее окно с запросом пароля.

Параметр настройки кабельного DTV

При поиске программ с использованием ПОЛНОЙ настройки это может занять много времени. Следующие значения необходимы для быстрого и правильного поиска всех доступных программ. Обычно используемые значения предоставляются как «по умолчанию».

Частота
Введите заданную пользователем частоту.
Скорость передачи символов
Введите определяемую пользователем скорость передачи символов (Скорость передачи символов: скорость, с которой устройство, такое как модем, отправляет символы в канал).
Модуляция
Введите пользовательскую модуляцию. (Модуляция: загрузка аудио- или видеосигналов на носитель).
Идентификатор сети
Уникальный идентификатор, назначенный каждому пользователю.
Начальная частота
Введите определяемый пользователем диапазон начальной частоты.
Конечная частота
Введите пользовательский диапазон конечной частоты.

Вариант настройки спутника

Спутник
Выберите нужный спутник.
Частота LNB
[Эта функция доступна только в некоторых странах.] Выберите одно значение из 9750/10600, 9750/10750, 9750, 10600,10750, 5150, MDU1, MDU2, MDU3, MDU4, MDU5. При выборе 9750/10600, 9750/10750(МГц) тон 22 кГц отключается. Если вы не можете найти значение частоты LNB в списке, выберите User и введите частоту вручную.
Транспондер
Выберите транспондер, который вы хотите настроить.
22KHz Tone
При использовании переключателя 22KHz Tone выберите A или B. Если вы используете 22KHz Tone, Unicable и Motor Type отключены.
Питание LNB
Чтобы включить питание LNB, выберите Вкл. Если вы выберете Off, тип двигателя будет отключен.
DiSEqC
При использовании DiSEqC выберите один вариант из A~D/ToneA~B. Если вы используете DiSEqC, Unicable и Motor Type отключены.
Настройка Unicable
Выберите Вкл., чтобы использовать Unicable, и установите Unicable в меню настроек Unicable. Когда Unicable включен, тон 22 кГц, DiSEqC, тип двигателя отключены.
Тип двигателя
Выберите тип двигателя, чтобы использовать двигатель, и установите двигатель в меню настроек двигателя. Когда мотор включен, тон 22 кГц, DiSEqC, Unicable отключены.

Если вы настроите спутник на другой, вы должны добавить транспондер с помощью ручной настройки.

При выборе 22KHz Tone и DiSEqc их необходимо подключить в том же положении, которое отображается в экранном меню.

Если вы удалите спутник, все программы, хранящиеся в нем, будут удалены.

Опция настройки двигателя

DiSEqC 1.2
Управление двигателем для изменения положения спутниковой антенны.
Drive Direction
Выберите направление, в котором вы хотите переместить двигатель.
Режим привода
Доступны два режима: пошаговый и непрерывный.
- Шаг
  Двигатель движется в зависимости от введенного вами значения (от 1 до 128).
- Непрерывно
  Двигатель вращается непрерывно, пока вы не нажмете кнопку Стоп.
Test TP
Выберите тестовый TP, который вы хотите настроить.
Установить предел
Установите направление движения двигателя на восток или запад, чтобы двигатель двигался только в заданном направлении.
- Вкл.
  Вы можете ограничить движение текущим направлением, выбрав Запад/Восток.
- Выкл.
  Вы можете отменить установленный лимит.
Перейти к нулю
Вы можете переместить двигатель на ноль
Сохранить
Вы можете сохранить текущее направление двигателя.
USALS
Установите ваше текущее местоположение (долгота/широта).

Настройка кабельного DTV

НАСТРОЙКА НАСТРОЙКИ Кабельного DTV Настройка

Если включено автоматическое обновление каналов, вы можете обновить информацию обо всех программах, которые можно обновить, включая программу, просматриваемую в данный момент. Когда автоматическое обновление канала отключено, вы можете обновлять информацию только для просматриваемой в данный момент программы.

Диапазон, который пользователь может выбрать в меню оператора службы, зависит от количества операторов службы, поддерживаемых в каждой стране.

Если количество поддерживаемых операторов услуг для каждой страны равно 1, соответствующая функция становится неактивной.

Вы не можете выбрать настройку кабельного DTV, если в качестве оператора службы выбрано «Ziggo».

Настройка спутника

НАСТРОЙКА НАСТРОЙКИ Настройка спутника

Вы можете добавить/удалить/установить нужный спутник.

Обновление списка программ

НАСТРОЙКИ НАСТРОЙКИ Обновление списка программ

Обновление измененной информации списка программ в зависимости от условий вещания в стране и спутника.
Он обновляет список программ, когда телевизор постоянно выключается. После обновлений список программ может измениться. Если не хотите, выберите Выкл.

Для Австрии, Германии, Польши и России эта функция поддерживается при Оператор службы не установлен Никто.

Региональная программа

НАСТРОЙКА НАСТРОЙКИ Региональная программа

[Только Австрия]
Установите региональное вещание и смотрите региональное вещание в определенное время.

Установить Сервисный оператор Спутник, Необходимо выбрать АКТИВ.

Редактирование транспондера

НАСТРОЙКА НАСТРОЙКИ Редактирование транспондера

[Если программный режим установлен на Спутник]
Вы можете добавить/изменить/удалить транспондер.

Если Страна установлена на Россия, нажми Синяя кнопка на пульте для установки нужного Транспондер домой.

[В России спутниковая СО настроена на НТВ-ПЛЮСТ и Триколор ТВ.]

Для использования Ручной настройки

НАСТРОЙКИ НАСТРОЙКИ Ручная настройка

Ручная настройка программ и сохранение результатов.
Для цифрового вещания можно проверить мощность и качество сигнала.
Для аналогового вещания можно задать названия станций и использовать точную настройку (кроме спутникового режима). Обычно точная настройка необходима только при плохом приеме.

Вы также можете настроить частота (кГц) и Пропускная способность.

Для редактирования программ

SETTINGS SETUP Program Edit

Редактирует сохраненные программы.
Установить в качестве любимой программы, заблокировать/разблокировать программу, пропустить программу и т. д. выбранной программы.

Спутник «Триколор» — качественное телевидение в каждый дом

Одним из самых известных и распространенных в России операторов телевидения, транслирующих каналы в высоком качестве, является спутник «Триколор ТВ». По данным компании, у него более 10 миллионов пользователей.

Подбор номеров

В настоящее время оператор «Триколор» вещает на центральную часть России и Сибирь. Для этой цели используются в общей сложности три спутника. При правильном подборе оборудования и настройке в любую погоду вы сможете наслаждаться четкой картинкой на экране телевизора.

Для качественного приема каналов необходимо установить входящий в комплект лоток. А вот к выбору диаметра нужно подойти со всей ответственностью, ведь он привязан к региону проживания. Входящая в комплект антенна 55 см подойдет не всем. Лучше, если вы решите ловить сигнал, который дает спутник Триколор, используя тарелку диаметром 90 см. Это обеспечит уверенный прием сигнала в любую погоду во всех регионах страны.

Оборудование

Если вы решили настроиться на спутник Триколор, то учтите, что в стандартный набор производителя входит тарелка диаметром 55 см, кабель 10 метров, 2 коннектора, Ку-конвертер, цифровой ресивер. Если вы хотите изменить базовую комплектацию, то об этом необходимо договариваться индивидуально.

Клиенты, решившие перейти на услуги компании «Триколор» от других операторов спутникового телевидения, могут попробовать снизить цену на устанавливаемое оборудование. Так, например, если у вас уже есть ресивер с поддержкой Z-Crypt (или еще он называется DRE-Crypt), вы можете его использовать. Также совсем не обязательно менять тарелку. Главное просто навести его точно на спутник Триколор. При установке важно не только подобрать оптимальный размер тарелки, но и сразу соединить ее с громоотводом.

Особенности вещания

Тем, кто решил установить спутниковое ТВ впервые, немного сложно привыкнуть к ряду нюансов. На обычных аналоговых каналах время вещания совпадало с тем, что было написано в расписании передач. А вот переходя на современное телевидение, придется перестраиваться: вещание будет идти по московскому времени для центральной части федерации и для Новосибирска, если будет подключен спутник «Триколор Сибирь». Это необходимо учитывать при выборе программ для просмотра.

Следует также учитывать, что предоставляемые каналы в центре страны и в ее сибирской части не совпадают. Отличия можно найти даже в базовом пакете, который предоставляется абсолютно бесплатно.

Предлагаемые программы

Перед настройкой на спутник «ТриколорТВ» желательно ознакомиться с предлагаемыми пакетами каналов. Так, абсолютно бесплатная версия «Базовая» позволяет смотреть такие программы: «Информканал» от оператор «Россия», «Первый», НТН, НТВ, «Вести», «Культура», «Союз» и ряд других. Их список не слишком велик. Чтобы получить доступ к расширенному списку каналов, необходимо подписаться на один из платных тарифных планов

Абоненты могут подключить пакет «Оптимальный» и получить доступ еще к 16 каналам всего за 600 рублей в год. В более привилегированном положении будут те, у кого будет ресивер с поддержкой MPEG-4. Они могут воспользоваться пакетом «Супероптимальный» и получить доступ еще почти к 30 каналам, заплатив всего 600 рублей в год.

Помимо перечисленных опций, каждый может подписаться на ночные каналы или на программы для детей, в зависимости от предпочтений. Любители спорта могут выбрать «Наш футбол», меломаны — пакет «Музыкальный», любители кино — «СуперКино HD».

За 10 тысяч в год вы можете приобрести тарифный план «Золотая карта. Все включено». Спутник Триколор будет доступен в любое время, в одном пакете вы получите абсолютно все каналы и радиостанции, к тому же вы можете рассчитывать на особое обслуживание клиентов.

Доступные спутники

Телекомпания «Триколор» осуществляет вещание на значительной территории Федерации. Но при этом в европейской части страны используются только два спутника Eutelsat 36A и Eutelsat 36B. Они позволяют не только осуществлять качественное вещание, но и периодически расширять список доступных каналов.

Но компания не останавливается на достигнутом, она ищет дополнительные возможности для работы. Ведь каждый оператор мечтает о расширении клиентской базы, не исключение и «Триколор». Новые спутники, например, будут охватывать отдаленные районы. Так, 22 апреля 2014 года для компании стали доступны Сибирский регион, часть Дальнего Востока, Урал. Это стало возможным благодаря выводу на орбиту спутника «Экспресс АТ1». Теперь жители этих территорий могут пользоваться полным пакетом услуг этого телеоператора. Компания «Триколор» на спутнике арендовала 10 транспондеров. Именно это позволило многократно увеличить количество каналов, которые транслируются в отличном качестве.

Достижения оператора

При установке проверенного оборудования и диша подходящего диаметра нареканий на качество сигнала у абонентов, как правило, не бывает даже в неблагоприятную погоду. К тому же, по мнению многих, тарифы на услуги полностью соответствуют их качеству.

Но отмечают преимущества оператора не только благодарные клиенты. Кстати, они способствовали тому, что в 2011 году компания получила награду «Марка №1 в России».

Таблицы частот спутниковых операторов Триколор ТВ и НТВ-Плюс

Место и направление антенны

Пакеты «Триколор ТВ»

Как установить самостоятельно?

Как настроить спутниковую тарелку?

Сборка и монтаж антенны

Специальный прибор

Настройка антенны

Как найти сигнал самостоятельно без прибора?

Как настроить антенну Триколор ТВ на спутники Eutelsat 36B & Express AMU1 36.0°E самостоятельно

Программы для настройки спутникового ТВ

Выбор места для установки антенны Триколора

Определение спутника и установка антенны Триколор ТВ

Спутниковые частоты Триколор ТВ

Выбор места для установки антенны Триколора

Сборка и монтаж антенны

Настройка антенны

Регистрация приёмника

Самостоятельная настройка ресивера Триколор ТВ

Поиск места установки антенны

Сборка спутниковой тарелки

Настройка

Подключение приемника

Способы устранения возможных проблем при настройке

Регистрация приемного оборудования

Монтаж и настройка спутниковых антенн Триколор ТВ в Москве

Монтаж и настройка спутниковых антенн Триколор ТВ

Инструкция по настройке антенны «Триколор» при помощи ресиверов GS B522, GS E501

Как настроить антенну Триколор Сибирь без помощи приборов

Настройка антенны «Триколор» при помощи ресивера GS B522

Видеоинструкция по настройке антенны Триколор Сибирь при помощи приставки GS B522

Самостоятельная настройка спутниковой антенны по карте, солнцу, компасу.

Популярные операторы спутникового телевидения:

Операторы спутникового интернета:

Газпром

Триколор

НТВ+

KiteNet

Lansat

Установка угла наклона спутниковой тарелки (угла места)

Установка угла поворота антенны по азимуту (в горизонтальной плоскости)

Установка угла поворота конвертера спутниковой тарелки

Магнитное склонение

Определение максимальной высоты преодолеваемого препятствия

Выбор спутника (из группы спутников)

Выбор луча

Как пользоваться картой

Самостоятельная настройка спутниковой антенны по карте

Определение параметров настройки спутниковой антенны:

Укажите название спутника.

Найдите на карте адрес установки антенны.

Укажите точное место монтажа спутниковой антенны

Выбор размера спутниковой тарелки

Настройка спутниковой антенны:

Сборка и монтаж спутниковой антенны

Предварительная настройка по азимуту (углу в горизонтальной плоскости)

Предварительная настройка по углу места (углу в вертикальной плоскости)

Точная настройка на спутник

Какой спутник лучше настроить для тарелки триколор. Настройка спутникового оборудования для приема эфира триколор тв

Устройства для приема цифрового спутникового сигнала Триколор ТВ

Активация спутникового вещания: настройка оборудования

Настройка ресивера оператора Триколор ТВ: инструкция по манипуляциям

Прошивка спутниковых ресиверов оператора Триколор ТВ

Сборка спутниковой антенны

Как установить?

Некоторые заблуждения

Как подготовить кабель?

Важно!

Начало работы

Смотреть ТВ без ресивера

Настройка уровней спутникового сигнала

Запускаем поиск спутника

Тонкий поиск

Внимание!

Установочные столики Триколор

подробная инструкция. За качественным изображением

Начало установки спутниковой антенны

Тонкости установки ресивера

Для качественного изображения

Позвонить и записаться
