Какая технология панели дисплея лучше «TN», «IPS» или «VA»?

Монитор является основным инструментом визуализации всех исполняемых операций в компьютерных устройствах, и его характеристики имеют важное значение для комфортной работы пользователей. Благодаря росту и внедрению новых технологических решений в сфере производства мониторов, модели на основе жидкокристаллических экранов получили широчайшее представление, и вариативный ряд дисплеев представлен различными видами матриц. Непосредственно рабочей частью монитора является именно матрица, которая главным образом отвечает за передачу цветов на экран дисплея и конечное представление картинки в различных условиях.

Поэтому, отправляясь в магазин с целью приобретения нового монитора, пользователи столкнуться с проблемой поиска и выбора непосредственно подходящей по технологии исполнения матрицы, способной удовлетворить персональные потребности исходя из рода деятельности и конечной среды применения.

На данный момент существует три вида технологии изготовления матриц «TN», «IPS» и «VA», каждая из которых обладает сильными и слабыми сторонами. Выбор матрицы, в основном, будет зависеть от того, какие цели будут перед ней стоять, а также для каких операций преимущественно будет использоваться монитор. В статье мы постараемся подробно рассказать о каждом типе матрицы, приведем несколько примеров, описывающих преимущества использования каждого вида, в зависимости от рода деятельности, а также покажем, какая матрица обладает универсальными характеристиками, что позволяет задействовать ее в разных пользовательских областях конечного применения.

Как уже ранее было отмечено нами ранее, перед приобретением монитора необходимо обратить внимание на тип матрицы, присутствующий в конкретной модели, и пользователи смогут выбрать одну из трех видов панелей:

Название каждого типа матриц соотносится к методу выравнивания молекул внутри жидкокристаллического дисплея и варианту изменения их положения при подаче напряжения. Для работы экрана дисплея жидкокристаллические мониторы изменяют положение молекул, но способ, который они применяют, существенно влияет на конечное изображение и время отклика монитора.

Каждый вид матрицы имеет свои преимущества и недостатки. Самым простым и верным способом является выбор монитора с наиболее важными для пользователей атрибутами и характеристиками. Однако покупка монитора ограничена не только предъявляемыми требованиями, но и размером выделяемого, на реализацию востребованного процесса замены, соответствующего количества денежных средств. И пользователи, исходя из своих возможностей, должны найти оптимальный вариант.

Если основной вид ежедневного использования персонального компьютера подразумевает исполнение таких операций, как программирование, редактирование видео композиций и фотографий, различные офисные процедуры или регулярное задействование для современных компьютерных игр с высокими графическими требованиями, то во время принятия решения однозначность ответа не очевидна и у пользователей могут возникнуть отдельные сложности с окончательным выбором.

Матрицы вида «TN» были первыми серийными мониторами с плоским экраном. Они поспособствовали отказу от дальнейшего использования электронно-лучевых трубок (ЭЛТ) и, на сегодняшний день, все еще продолжается их производство в больших количествах.

В то время как, в основном, новые панели всегда лучше своих предшественников и как минимум обладают лучшей передачей цветов, технология отображения «TN» по-прежнему имеет некоторые заметные недостатки. Одним из наиболее явных недочетов данной матрицы можно назвать ограниченные углы обзора, в особенности на вертикальной оси. И, как следствие, нет ничего необычного в том, что цвета матрицы «TN» полностью инвертируются, если смотреть на нее под большим углом наклона.

Цветопередача матрицы «TN» также не является ее сильной стороной. Большинство панелей дисплея «TN» не способны отображать «24-битный» цвет и компенсируют это интерполяцией с целью имитации правильных оттенков. Такой подход может привести к видимой цветовой полосе и заметному ухудшению контрастности по сравнению с панелями «IPS» или «VA».

Цветовая гамма (диапазон цветов, которые может отображать монитор) – это еще одна область, в которой матрицы вида «TN» уступают более продвинутым технологиям. Черный цвет в технологии «TN», равно как и белый, отображается в градации с серым и имеет вид темно-серый или светло-серый соответственно, в отличие от практически максимальной точности граничных черного и белого цветов в технологии панелями «IPS» или «VA». Только высокоуровневые матрицы «TN» имеют возможность изображать широкий спектр цифровой гаммы, так как в них присутствует поддержка технологии «s RGB». Однако многие из них не достигают поставленных целей, что в свою очередь делает их неподходящими в работе, связанной с редактированием фотографий или любой другой, требующей точности изменения цветовой градации.

Несмотря на присутствующие недостатки, мониторы с панелью по технологии «TN» обладают и рядом преимуществ, выгодно выделяющих их среди остальных образцов. Производство экранов дисплея «TN» не требует больших затрат, что делает данный продукт доступным для широкого круга пользователей за счет относительно низкой цены конечного готового изделия. К тому же мониторы с матрицей «TN» обладают самым низким временем отклика пикселя – обычно около одной миллисекунды. Также они способны работать с высокой частотой обновления кадров, максимальное значение которой достигает «240 Гц», что совместно с другими достоинствами делает монитор довольно востребованным и популярным. Данные характеристики являются необходимыми и незаменимыми для соревновательных многопользовательских игр, в особенности для профессиональных игроков, где каждая секунда может решить исход противостояния в матче, а также будут востребованы для работы в офисе или учебы.

Конечно, когда пользователям необходим монитор с высококачественной передачей гаммы цветов и большим углом обзора, то стоит обратить внимание на матрицы с технологией «IPS» или «VA». Но если требуется низкая задержка отклика и поддержка частоты обновления кадров вплоть до максимальных значений, то монитор на основе матрицы, исполненной по технологии «Twisted Nematic» является отличным вариантом в дополнение к корпусному компьютерному блоку.

Матрица

«IPS» («In-Plane Switching»)

Технология «IPS» была разработана, в первую очередь, чтобы преодолеть ограничения панелей «TN» – прежде всего, плохую цветопередачу, особенно контрастные граничные цвета, и ограниченные углы обзора. В результате модернизации и внедренных улучшений, технология «IPS» превзошла предшествующую технологию матрицы «TN» в каждой из отмеченных областей.

В частности, панели «IPS» обладают значительно более высокими углами обзора. Это означает, что пользователи могут просматривать отображаемое содержимое на экране монитора с крайних углов и при этом получать точную цветопередачу. В отличие от матрицы «TN», сразу станут заметны существенные изменения, цвет картинки при разных углах зрения останется практически без изменений, даже при не идеальных условиях просмотра.

Матрицы с технологией «IPS» также знамениты своим точным и качественным воспроизведением черного цвета, что помогает устранить эффект «размытия» внешнего вида, который часто можно наблюдать при работе с матрицей «TN». Тем не менее, панели «IPS», обладая отличными характеристики цветовой гаммы, не соответствуют превосходным коэффициентам контрастности, которые можно получить на мониторах с технологией матрицы «VA».

В то время как высокие частоты обновления обычно резервируются для матриц с технологией «TN», все больше производителей выпускают панели «IPS» с частотой обновления кадров «240 Гц». Например, «27-дюймовый» монитор «ASUS VG279QM» с разрешением «Full HD» использует матрицу «IPS» и поддерживает частоту обновления кадров «280 Гц».

Ранее матрицы «TN» демонстрировали минимальное время отклика, что являлось отличием и существенным преимуществом, в сравнении с другими образцами панелей, но технология «IPS» также преодолела данный барьер и привела свои возможности в соответствие с характеристиками матрицы «TN», полностью их повторив. В июне 2019 года корпорация «LG» анонсировала выпуск новых мониторов «Nano IPS Ultra Gear» с задержкой отклика пикселя в одну миллисекунду.

Несмотря на сокращение временных границ, пользователи, приобретая монитор с панелью «IPS», безусловно заплатят гораздо больше, чем за дисплей «TN» с аналогичными характеристиками отклика. Поэтому, если бюджет, выделенный для приобретения нового монитора, ограничен, то при выборе хорошего дисплея с панелью «IPS» по приемлемой цене пользователи могут рассчитывать на задержку отклика пикселя порядка четырех миллисекунд.

Последнее, что следует знать о технологии «IPS», – это явление под названием «свечение IPS». Эффект от его присутствия станет заметным, когда пользователи буду смотреть на экран под экстремальным углом обзора, что позволит обнаружить свечение подсветки дисплея сквозь панель. Данное явление не будет большой проблемой при ежедневном использовании монитора, если пользователи не смотрят на панель сбоку, но о наличии подобного эффекта следует помнить и обязательно учитывать.

Матрица

«VA» («Vertical Alignment»)

Матрица «VA», по большей части, является компромиссным решением двух предыдущих вариантов «TN» и «IPS», но данная технология предлагает гораздо лучшие коэффициенты контрастности, за счет чего на панели «VA» появился огромный спрос среди производителей телевизоров. Например, несмотря на то, что «IPS-монитор» обычно имеет коэффициент контрастности «1000:1», нередко можно наблюдать значения контрастности «3000:1» или «6000:1» на сопоставимой панели «VA».

С точки зрения углов обзора, мониторы на основе матриц «VA» не могут полностью соответствовать производительности панелей, исполненных по технологии «IPS». В частности, яркость экрана дисплея может варьироваться и меняться, в зависимости от угла обзора, но, в свою очередь, пользователи не столкнуться с эффектом «свечения», как в матрице «IPS».

В панелях «VA» более медленное время отклика, в сравнении с матрицами «TN» и более новыми «Nano IPS», частота отклика пикселя которых достигает одной миллисекунды. Пользователи могут найти мониторы на основе матрицы «VA», где частота обновления кадров достигает значения в «240 Гц», но задержка ввода может привести к сильной размытости изображения. По этой причине, профессиональные компьютерные игроки, принимающие участия в соревнованиях, должны избегать покупки мониторов с матрицами «VA».

В сравнении с панелями «TN», технология создания матриц «VA» обеспечивает гораздо лучшую цветопередачу и, в большинстве случаев, оснащена поддержкой полного спектра «s RGB», даже на ранее выпущенных моделях. Если пользователи предпочитают наблюдать яркую и насыщенную картинку на экране своего монитора, то модель «Quantum Dot» от компании «Samsung», работающая на базе матрицы «SVA», будет не плохим и достаточно экономичным решением, так как способна охватить «125%» спектра «s RGB».

Матрица «VA» считается универсальной по тем причинам, что стоимость приобретения монитора на ее основе приблизительно равна стоимости покупки дисплея с матрицей «TN», а качество воспроизведения картинки и точность передачи цветов приближена к характеристикам панели «IPS». «VA-мониторы» могут быть интересны игрокам, которые предпочитают одиночные видеоигры, а скорость реакции на резкое изменение движения курсора мыши не является критичной.

Тем не менее, специалисты, основной род деятельности которых напрямую связан с созданием и обработкой медиа данных, преимущественно используют мониторы «IPS» вместо «VA», так как они способны отобразить более широкий спектр цветов.

Все жидкокристаллические мониторы имеют общие недостатки

В сравнении с «ЭЛТ-мониторами», все жидкокристаллические дисплеи подвержены частичной задержке, которая препятствовала комфортной работе c монитором с момента, когда впервые появились панели «TN», и стала еще более заметной и проблематичной, после выпуска матриц «IPS» «VA». Проблема оставалась чувствительной для пользователей длительное время, но с развитием технологий и внедрением прогрессивных решений, негативные последствия задержки сведены к минимуму, хотя и не были полностью устранены.

Неравномерная подсветка – еще одна проблема, которая присутствует во всех видах матриц. Зачастую она зависит от общего качества сборки: более дешевый ассортимент моделей мониторов не обеспечен должным уровнем контроля качества, что позволяет изготовителям снизить производственные затраты. Так что, если пользовательский бюджет располагает к покупке дешевого монитора, то стоит ожидать присутствия неравномерной подсветки экрана дисплея. Тем не менее, она будет заметна только на сплошном или достаточно темном фоне рабочего стола.

Жидкокристаллические мониторы также подвержены развитию проблемы, напрямую связанную с появлением на экране монитора битых пикселей. Разные производители и юрисдикции имеют разные права и законы для потребителей, касательно присутствия битых пикселей в конечных изделиях. Если пользователи не желают мириться с подобным дефектом на приобретенном мониторе, то перед покупкой стоит ознакомиться с политикой производителя, регулирующую данный вопрос. Некоторые изготовители мониторов готовы произвести бесплатную замену дисплея даже при наличии одного битого пикселя, в то время как другие потребуют минимального количества дефектных пикселей для осуществления востребованного обмена.

Какой тип матрицы подходит именно вам?

Основываясь на представленных характеристиках панелей, пользователи уже, вероятно, сформировали собственное мнение о конкретном типе технологии матрицы, монитор на основе которой будет максимально соответствовать предъявляемым персональным требованиям. И как это часто бывает, чем больше средств пользователи готовы потратить, тем лучше и качественней дисплей они могут получить.

Основываясь на конкретных целях задействования монитора, далее мы представим несколько рекомендаций, которые поспособствуют верному выбору конкретного варианта матрицы:

• Использование для работы в офисе или учебы. Технология «VA», как ранее уже было отмечено, представляет собой универсальную матрицу с превосходными углами обзора, в сравнении с технологией панели «TN», но, тем не менее, каждая из них подойдет для данного вида использования. Приобретая монитор с матрицей «TN» или «VA», пользователи могут существенно сэкономить собственные средства, путем выбора экрана дисплея с низкой частотой обновления кадров или высокой задержкой ввода.

  Визуально обнаружить заметную разницу в плавности перемещения курсора мыши по экрану монитора можно только при сравнении моделей, поддерживающих частоту обновления «144 Гц» и «60 Гц».

• Редакторы фото и видео / специалисты компьютерной графики. Матрицы с технологией «IPS» по-прежнему пользуются популярностью за счет своей способности отображать широкий спектр цветов. Нередко встречаются матрицы «VA», которые также охватывают широкий цветовой диапазон (125% «s RGB» и более 90% «DCI-P3»), но они имеют тенденцию демонстрировать большее размытие при быстром движении курсора мыши, в сравнении с матрицей «IPS»

  . Поэтому, если пользователям необходима точная цветопередача на экране дисплея «VA», то потребуется правильно откалибровать тональность передачи цветов монитора.

• Программисты, использующие мониторы вертикально. На основе характеристик матриц «TN», можно было бы сделать вывод, что они идеально подходят для всех групп программистов. Однако в данной отросли присутствует ряд специалистов, для которых возможностей мониторов «TN» будет явно недостаточно. Как было описано ранее, матрицы вида

  «TN» имеют ограниченные углы обзора по вертикальной оси. Поэтому, при использовании монитора в портретном режиме (как это делают многие профильные программисты и мобильные разработчики), пользователи, в большинстве случаев, получают гораздо худшее визуальное представление содержимого экрана. Следовательно, для достижения наилучших углов обзора, данным специалистам предпочтительней рассмотреть возможность приобретения монитора с матрицей «IPS».

• Профессиональные онлайн-игроки, соревнующиеся в видеоиграх. Нет сомнений, что матрицы «TN» по-прежнему популярны в мире киберспорта. Даже самый дешевый ассортимент моделей мониторов имеет быстрое время отклика и поддерживает высокую частоту обновления кадров. Для игр, требующих разрешения высокой четкости «1080p», достаточно будет

  «24-дюймового» монитора. Возможно пользователи захотят приобрести монитор с матрицей «IPS» с низкой задержкой, но цена на него всегда будет выше, чем на дисплей с матрицей «TN».

• Игроки, которые отдают предпочтение одиночным видеоиграм. Устанавливая и запуская одиночную видеоигру, большинство игроков ожидает получить высококачественную и насыщенную картинку. И для достижения востребованного уровня изображения, необходимо обратить внимание на матрицу «VA», которая обеспечивает более высокий коэффициент контрастности, чем «IPS» или «TN». Также панель «VA» отличается качественной передачей черного и белого цвета, и, как уже было сказано, высокой контрастностью картинки. Отдельным игрокам будет более чем достаточно контрастности матрицы «IPS», но в любом случае, мы рекомендуем избегать покупки монитора с технологией матрицы

  «TN», если только пользователи не участвуют в соревновательных видеоиграх.

• Универсальность. Безусловным победителем являются мониторы с технологией матрицы «VA», но по совокупности характеристик, без учета контрастности, лучшей матрицей, на сегодняшний день, считается «IPS», всецело превосходящая матрицу «VA» по оставшемуся перечню критериев. Матрица «IPS» обеспечит довольно низкую задержку ввода, качественную цветопередачу черного цвета и удовлетворительное цветовое покрытие.

Протестируйте товар перед покупкой

Как известно, совершать покупки в «Интернет-магазинах» гораздо выгоднее, чем в обычных магазинах, и данное утверждение абсолютно верно, в том числе, также для мониторов. Но к сожалению, приобретение товара на специализированных сетевых площадках часто сопровождается слепым выбором, когда пользователи не имеют возможности осмотреть товар в живую, оценить его соответствие заявленным характеристикам и личным персональным ожиданиям, что как следствие, может привести к разочарованию от совершенной покупки.

Лучшим решением будет перед покупкой провести сравнительный анализ и выполнить тестирование нескольких моделей мониторов для определения лучшего варианта. Пользователи могут произвести несколько простых манипуляций с целью проверки работоспособности понравившихся дисплеев, таких как, перемещение объекта с резкой сменой направления движения, позволяющее определить степень размытия, наличие и градиентность шлейфа, исследовать границы яркости и контрастности, запустив игру и просмотрев несколько видео композиций, а также ряд других тестов.

Если такая возможность отсутствует, то ориентируйтесь при выборе на обзоры, в достаточном количестве представленные в сети «Интернет», от доверенных специалистов сервисных центров.

Полную версию статьи со всеми дополнительными видео уроками смотрите в источнике. А также зайдите на наш Youtube канал, там собраны более 400 обучающих видео.

Рейтинг мониторов с матрицей TN

В настоящее время наиболее распространенными являются жидкокристаллические матрицы, изготовленные по технологии TN.

Их преимущества включают в себя: низкая стоимость малое время отклика на энергопотребление. Мониторы с матрицей TN хорошо работают в динамичных играх — например, в шутерах от первого лица (FPS) с быстрой сменой сцен. Для таких приложений требуется экран со временем отклика не более 5 мс (обычно у IPS-матриц оно больше). В противном случае на дисплее могут наблюдаться различные визуальные артефакты, такие как шлейфы от быстро движущихся объектов.

В том случае, если вы хотите использовать 3D-технологии на мониторе, вам также лучше отдать предпочтение матрице TN. Некоторые дисплеи этого стандарта способны обновлять изображение со скоростью 120 Гц, что является необходимым условием для работы активных стереоочков.

Сегодня мы подготовили рейтинг лучших мониторов с матрицей TN, основываясь на экспертных оценках специалистов и отзывах реальных покупателей. Наши рекомендации помогут вам сделать выбор, оптимальный требованиям и желаниям.

Фото: https://zowie.benq.com

Содержание:

1. Монитор ZOWIE XL2411K 24
2. Монитор MSI PRO MP221 21. 5
3. Монитор Viewsonic VA2261-8 21.5
4. Монитор GIGABYTE AORUS KD25F 24.5
5. Монитор NEC MultiSync E223W 22
6. Монитор BenQ BL2783 27
7. Монитор DELL SE2417HGX 23.6
8. Монитор DELL E2221HN 21.5
9. Монитор Philips 221B8LJEB 21.5
10. Монитор Acer Predator XN253QPbmiprzx 24.5

Монитор ZOWIE XL2411K 24

Фото: https://market.yandex.ru

Невероятное наслаждение от игрового процесса гарантирует игровой монитор Zowie XL2411K. 24-дюймовый экран с оптимальными углами обзора способствует максимальному погружению в игровые события. Высокая частота обновления в 144 Гц и время отклика в 1 мс гарантируют плавный геймплей и возможность быстро реагировать на действия соперника. Высокое разрешение позволит вам разглядеть даже мельчайшие детали. За счет эргономичной конструкции монитор можно регулировать по высоте, менять угол его наклона, поворачивать, а также переводить в портретный режим для решения определенных задач.

Монитор ZOWIE XL2411K 24

Особенности:

• экран: 1920×1080 (16:9)
• тип матрицы: TN
• частота обновления; отклик: 144 Гц; 1 мс
• интерфейсы: вход HDMI x 3, вход DisplayPort
• яркость; контрастность: 320 кд/м²; 1000:1
• игровой монитор
• подсветка без мерцания (Flicker-Free)
• поворот на 90 градусов
• регулировка по высоте
• покрытие экрана: антибликовое, матовое

Монитор MSI PRO MP221 21.5

Фото: https://market.yandex.ru

Приобретая игровой монитор MSI Pro MP221 с диагональю 21.5 дюйма, вы получаете надежного помощника. Светодиодная подсветка ЖК-панели улучшает цветопередачу и снижает уровень потребляемой электроэнергии. Благодаря углам обзора в 170 градусов по горизонтали и 160 градусов по вертикали вы сможете смотреть на экран из любой точки в комнате. Большим плюсом монитора MSI Pro MP221 станет эргономичная подставка, позволяющая регулировать наклон экрана.

Монитор MSI PRO MP221 21.5

Особенности:

• экран: 1920×1080 (16:9)
• тип матрицы: TN
• интерфейсы: вход VGA, вход HDMI
• яркость; контрастность: 250 кд/м²; 1000:1
• покрытие экрана: антибликовое, матовое

Монитор Viewsonic VA2261-8 21.5

Фото: https://market.yandex.ru

Недорогой, но практичный монитор VIEWSONIC VA2261-8 окажется интересным вариантом как для работы, так и для отдыха. Энергопотребление составляет всего 21.5 Вт и это обстоятельство следует отнести к неоспоримым достоинствам. Простой и, в то же время, надежный монитор VIEWSONIC VA2261-8 порадует быстрым откликом в 5 мс на действия юзера. Вдобавок он имеет широкие углы обзора, а благодаря высокой плотности пикселей 1920х1080 позволяет получить качественную картинку.

Монитор Viewsonic VA2261-8 21.5

Особенности:

• экран: 1920×1080 (16:9)
• тип матрицы: TN
• частота обновления; отклик: 75 Гц; 5 мс
• интерфейсы: вход VGA, вход DVI-D
• яркость; контрастность: 250 кд/м²; 1000:1
• подсветка без мерцания (Flicker-Free)
• покрытие экрана: антибликовое, матовое

Монитор GIGABYTE AORUS KD25F 24. 5

Фото: https://market.yandex.ru

Модель в тонком черном корпусе снабжается экраном на основе технологии TN, который демонстрирует малое время отклика пикселя для повышения плавности изображения. Углы обзора дисплея у данной модели составляют 170° по горизонтали, а по вертикали — 160°. Монитор для игрового компьютера AORUS KD25F располагает видеовходами DisplayPort и HDMI с системным блоком, игровой приставкой или каким-либо иным источником видеосигнала. Предусмотрена также пара USB-портов, благодаря которым монитор получил функционал USB-концентратора.

Монитор GIGABYTE AORUS KD25F 24.5

Особенности:

• экран: 1920×1080 (16:9)
• тип матрицы: TN
• частота обновления: 240 Гц
• интерфейсы: вход HDMI x 2, вход DisplayPort
• яркость; контрастность: 400 кд/м²; 1000:1
• поддержка FreeSync/G-Sync: FreeSync, G-Sync
• игровой монитор
• подсветка без мерцания (Flicker-Free)
• поворот на 90 градусов
• регулировка по высоте
• покрытие экрана: антибликовое, матовое

Монитор NEC MultiSync E223W 22

Фото: https://market. yandex.ru

Модель EA224W от NEC обладает очень тонкой панелью со светодиодной подсветкой, что обеспечивает ультрасовременный и ультратонкий дизайн в сочетании с характеристиками, идеальными для корпоративного офисного использования. Дисплей также располагает механизмом регулирования высоты до 110 мм и широкими возможностями соединения с 3 входами: DisplayPort, DVID и D-Sub.

Монитор NEC MultiSync E223W 22

Особенности:

• экран: 1680×1050 (16:10)
• тип матрицы: TN
• частота обновления; отклик: 75 Гц; 5 мс
• интерфейсы: вход VGA, вход DVI-D, вход DisplayPort
• яркость; контрастность: 250 кд/м²; 1000:1
• поворот на 90 градусов
• регулировка по высоте
• покрытие экрана: антибликовое, матовое

Монитор BenQ BL2783 27

Фото: https://market.yandex.ru

Монитор BenQ BL2783 с диагональю 27 обеспечивает высокое качестве изображения, за счет чего вы сможете повысить производительность труда. Внутри стойки его опоры находится система, позволяющая скрыть провода от глаз для аккуратного внешнего вида устройства. Встроенные в корпус динамики дают возможность не использовать дополнительно динамики для просмотра видео или прослушивания музыки, при этом, гарантируют эффект присутствия. На корпусе монитора предусмотрены разъемы HDMI, VGA (D-sub), DisplayPort, DVI для подключения видеотехники.

Монитор BenQ BL2783 27

Особенности:

• экран: 1920×1080 (16:9)
• тип матрицы: TN
• интерфейсы: вход VGA, вход DVI-D, вход HDMI, вход DisplayPort
• яркость; контрастность: 300 кд/м²; 1000:1
• подсветка без мерцания (Flicker-Free)
• встроенные колонки

Монитор DELL SE2417HGX 23.6

Фото: https://market.yandex.ru

Монитор Dell SE2417HGX в тонкой рамочке обладает экраном, размеры которого оптимальны и для работы, и для развлечений. Просмотр фильмов, создание графического макета, серфинг в интернете, прохождение игр — все это можно делать с одинаковым успехом и эффективностью. Модель основана на TN-матрице с LED-подсветкой и разрешением 1920×1080 точек на дюйм. Это гарантирует изображение безупречной детализации и четкости. За счет технологии защиты зрения работать за монитором Dell SE2417HGX безопасно для глаз даже в течение продолжительного времени.

Монитор DELL SE2417HGX 23.6

Особенности:

• экран: 1920×1080 (16:9)
• тип матрицы: TN
• интерфейсы: вход VGA, вход HDMI x 2
• яркость; контрастность: 300 кд/м²; 1000:1
• покрытие экрана: антибликовое, матовое

Монитор DELL E2221HN 21.5

Фото: https://market.yandex.ru

Монитор Dell E2221HN оснащен 21.5-дюймовым экраном, подходящим для комфортной работы с текстами и таблицами. Вы сможете оборудовать домашний или офисный компьютер. Монитор рассчитан на универсальное применение. Разрешение экрана соответствует формату Full HD. Присутствует матовое покрытие, эффективно противостоящее бликам и зеркальному эффекту. Разместить монитор можно будет в непосредственной близости от окна или от других источников света.

Монитор DELL E2221HN 21.5

Особенности:

• экран: 1920×1080 (16:9)
• тип матрицы: TN
• частота обновления; отклик: 76 Гц; 5 мс
• интерфейсы: вход VGA, вход HDMI
• яркость; контрастность: 250 кд/м²; 1000:1
• подсветка без мерцания (Flicker-Free)
• покрытие экрана: антибликовое, матовое

Монитор Philips 221B8LJEB 21.5

Фото: https://market.yandex.ru

Монитор PHILIPS 221B8LJEB представлен в классическом черном цвете. Диагональ 21.5 составляет дюймов и позволяет комфортно работать. Разрешение 1920×1080 обеспечивает более точное представление картинки. PHILIPS 221B8LJEB оснащен режимами Low Blue и EasyRead для комфортного восприятия картинки без нагрузки на зрение. Благодаря TN-технологии изготовления матрицы и LED-подсветке глаза не будут уставать от работы за компьютером, а матовое покрытие избавит монитор от бликов. Широкие углы обзора дают возможность играть, смотреть фильмы всей семьей. Динамическая контрастность 20:1 позволяет добиться глубокого и живого цвета, реалистичности и полного погружения.

Монитор Philips 221B8LJEB 21.5

Особенности:

• экран: 1920×1080 (16:9)
• тип матрицы: TN
• частота обновления; отклик: 76 Гц; 1 мс
• интерфейсы: вход VGA, вход DVI-D, вход HDMI, вход DisplayPort
• яркость; контрастность: 250 кд/м²; 1000:1
• подсветка без мерцания (Flicker-Free)
• поворот на 90 градусов
• регулировка по высоте
• встроенные колонки
• покрытие экрана: антибликовое, матовое

Монитор Acer Predator XN253QPbmiprzx 24.5

Фото: https://market.yandex.ru

Acer Predator XN253QPbmiprzx — монитор для геймеров, который имеет все необходимое, чтобы помочь в выигрыше в самых активных играх. Хотя неплохо он поможет и в обычной офисной работе. Экран имеет диагональ 24,5 дюйма и разрешение 1920х1080 пикселей. Матрица откликается практически мгновенно — за 1 мс, так, что даже в самой быстрой игре картинка висеть не будет. Этому же способствует и высокая частота обновления 144 Гц. Яркость экрана достигает 350 кд/кв. м, что благотворно скажется на глазах при работе против солнца.

Монитор Acer Predator XN253QPbmiprzx 24.5

Особенности:

• экран: 1920×1080 (16:9)
• тип матрицы: TN
• частота обновления; отклик: 144 Гц; 1 мс
• интерфейсы: вход HDMI, вход DisplayPort
• яркость; контрастность: 400 кд/м²; 1000:1
• поддержка FreeSync/G-Sync: G-Sync
• игровой монитор
• регулировка по высоте
• встроенные колонки

Наш обзор лучших мониторов с матрицей TN подошел к своему завершению. Мы надеемся, что после его внимательного изучения вы сможете подобрать для себя самую подходящую модель.

Добавить комментарий

Необходимо включить JavaScript, чтобы функции работали правильно

* Обязательные поля

Сообщать мне о новых комментариях по электронной почте

Запомнить мои ответы для этой формы на этом компьютере

TN+Film | это.

.. Что такое TN+Film?

Жидкокристаллический монитор (также Жидкокристаллический дисплей, ЖКД, ЖК-монитор, англ. liquid crystal display, LCD, плоский индикатор) — плоский монитор на основе жидких кристаллов.

LCD TFT (англ. TFT — thin film transistor — тонкоплёночный транзистор) — одно из названий жидкокристаллического дисплея, в котором используется активная матрица, управляемая тонкоплёночными транзисторами. Усилитель TFT для каждого субпиксела применяется для повышения быстродействия, контрастности и чёткости изображения дисплея.

Содержание 1 Назначение ЖК-монитора 2 Устройство ЖК-монитора 3 Технические характеристики ЖК-монитора 4 Технологии 4.1 TN+film (Twisted Nematic + film) 4.2 IPS (In-Plane Switching) 4.3 *VA (Vertical Alignment) 5 Преимущества и недостатки 6 См. также 7 Ссылки 8 Литература

Назначение ЖК-монитора

Жидкокристаллический монитор предназначен для отображения графической информации с компьютера, TV-приёмника, цифрового фотоаппарата, электронного переводчика, калькулятора и пр.

Изображение формируется с помощью отдельных элементов, как правило, через систему развёртки. Простые приборы (электронные часы, телефоны, плееры, термометры и пр.) могут иметь монохромный или 2-5 цветный дисплей. Многоцветное изображение формируется с помощью 2008) в большинстве настольных мониторов на основе TN- (и некоторых *VA) матриц, а также во всех дисплеях ноутбуков используются матрицы с 18-битным цветом(6 бит на канал), 24-битность эмулируется мерцанием с дизерингом.

Устройство ЖК-монитора

Субпиксел цветного ЖК-дисплея

Каждый пиксел ЖК-дисплея состоит из слоя молекул между двумя прозрачными электродами, и двух поляризационных фильтров, плоскости поляризации которых (как правило) перпендикулярны. В отсутствие жидких кристаллов свет, пропускаемый первым фильтром, практически полностью блокируется вторым.

Поверхность электродов, контактирующая с жидкими кристаллами, специально обработана для изначальной ориентации молекул в одном направлении. В TN-матрице эти направления взаимно перпендикулярны, поэтому молекулы в отсутствие напряжения выстраиваются в винтовую структуру. Эта структура преломляет свет таким образом, что до второго фильтра плоскость его поляризации поворачивается, и через него свет проходит уже без потерь. Если не считать поглощения первым фильтром половины неполяризованного света — ячейку можно считать прозрачной. Если же к электродам приложено напряжение — молекулы стремятся выстроиться в направлении поля, что искажает винтовую структуру. При этом силы упругости противодействуют этому, и при отключении напряжения молекулы возвращаются в исходное положение. При достаточной величине поля практически все молекулы становятся параллельны, что приводит к непрозрачности структуры. Варьируя напряжение, можно управлять степенью прозрачности. Если постоянное напряжение приложено в течении долгого времени — жидкокристаллическая структура может деградировать из-за миграции ионов. Для решения этой проблемы применяется переменный ток, или изменение полярности поля при каждой адресации ячейки (непрозрачность структуры не зависит от полярности поля). Во всей матрице можно управлять каждой из ячеек индивидуально, но при увеличении их количества это становится трудновыполнимо, так как растёт число требуемых электродов. Поэтому практически везде применяется адресация по строкам и столбцам. Проходящий через ячейки свет может быть естественным — отражённым от подложки(в ЖК-дисплеях без подсветки). Но чаще применяют искусственный источник света, кроме независимости от внешнего освещения это также стабилизирует свойства полученного изображения. Таким образом полноценный ЖК-монитор состоит из электроники, обрабатывающей входной видеосигнал, ЖК-матрицы, модуля подсветки, блока питания и корпуса. Именно совокупность этих составляющих определяет свойства монитора в целом, хотя некоторые характеристики важнее других.

Технические характеристики ЖК-монитора

Важнейшие характеристики ЖК-мониторов:

• Разрешение: Горизонтальный и вертикальный размеры, выраженные в пикселах. В отличие от ЭЛТ-мониторов, ЖК имеют одно, «родное», физическое разрешение, остальные достигаются интерполяцией.

Фрагмент матрицы ЖК монитора (0,78х0,78 мм), увеличеный в 46 раз.

• Размер точки: расстояние между центрами соседних пикселов. Непосредственно связан с физическим разрешением.

• Соотношение сторон экрана(формат): Отношение ширины к высоте, например: 5:4, 4:3, 5:3, 8:5, 16:9, 16:10.

• Видимая диагональ: размер самой панели, измеренный по диагонали. Площадь дисплеев зависит также от формата: монитор с форматом 4:3 имеет большую площадь, чем с форматом 16:9 при одинаковой диагонали.

• Контрастность: отношение яркостей самой светлой и самой тёмной точек. В некоторых мониторах используется адаптивный уровень подсветки с использованием дополнительных ламп, приведенная для них цифра контрастности (так называемая динамическая) не относится к статическому изображению.

• Яркость: количество света, излучаемое дисплеем, обычно измеряется в канделах на квадратный метр.

• Время отклика: минимальное время, необходимое пикселу для изменения своей яркости. Методы измерения неоднозначны.

• Угол обзора: угол, при котором падение контраста достигает заданного, для разных типов матриц и разными производителями вычисляется по-разному, и часто не подлежит сравнению.

• Тип матрицы: технология, по которой изготовлен ЖК-дисплей.

• Входы: (напр, DVI, HDMI и пр.).

Технологии

Часы с ЖКИ-дисплеем

Жидкокристаллические мониторы были разработаны в 1963 году в исследовательском центре Давида Сарнова (David Sarnoff) компании RCA, Принстон, штат Нью-Джерси.

Основные технологии при изготовлении ЖК дисплеев: TN+film, IPS и MVA. Различаются эти технологии геометрией поверхностей, полимера, управляющей пластины и фронтального электрода. Большое значение имеют чистота и тип полимера со свойствами жидких кристаллов, примененный в конкретных разработках.

Время отклика ЖК мониторов, сконструированных по технологии SXRD (англ. Silicon X-tal Reflective Display  — кремниевая отражающая жидкокристаллическая матрица), уменьшено до 5 мс. Компании Sony, Sharp и Philips совместно разработали технологию PALC (англ. Plasma Addressed Liquid Crystal  — плазменное управление жидкими кристаллами), которая соединила в себе преимущества LCD (яркость и сочность цветов, контрастность) и плазменных панелей (большие углы видимости по горизонту, H, и вертикали, V, высокую скорость обновления). В качестве регулятора яркости в этих дисплеях используются газоразрядные плазменные ячейки, а для цветовой фильтрации применяется ЖК-матрица. Технология PALC позволяет адресовать каждый пиксель дисплея по отдельности, а это означает непревзойденную управляемость и качество изображения.

TN+film (Twisted Nematic + film)

Макрофотография TN+film матрицы монитора NEC LCD1770NX. На белом фоне — стандартный курсор Windows

Часть «film» в названии технологии означает дополнительный слой, применяемый для увеличения угла обзора (ориентировочно — от 90° до 150°). В настоящее время приставку «film» часто опускают, называя такие матрицы просто TN. К сожалению, способа улучшения контрастности и времени отклика для панелей TN пока не нашли, причём время отклика у данного типа матриц является на настоящий момент одним из лучших, а вот уровень контрастности — нет.

TN + film — самая простая технология.

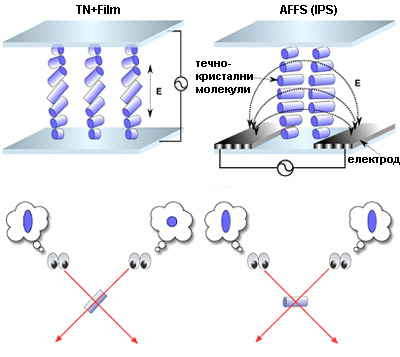

Матрица TN + film работает следующим образом: если к субпикселам не прилагается напряжение, жидкие кристаллы (и поляризованный свет, который они пропускают) поворачиваются друг относительно друга на 90° в горизонтальной плоскости в пространстве между двумя пластинами. И так как направление поляризации фильтра на второй пластине составляет угол в 90° с направлением поляризации фильтра на первой пластине, свет проходит через него. Если красные, зеленые и синие субпиксели полностью освещены, на экране образуется белая точка.

К достоинствам технологии можно отнести самое маленькое время отклика среди современных матриц, а также невысокую себестоимость.

IPS (In-Plane Switching)

Технология In-Plane Switching была разработана компаниями Hitachi и NEC и предназначалась для избавления от недостатков TN + film. Однако, хотя с помощью IPS удалось добиться увеличения угла обзора до 170°, а также высокой контрастности и цветопередачи, время отклика осталось на низком уровне.

На настоящий момент матрицы, изготовленные по технологии IPS единственные из ЖК-мониторов, всегда передающие полную глубину цвета RGB — 24 бита, по 8 бит на канал. TN-матрицы почти всегда имеют 6-бит, как и часть MVA.

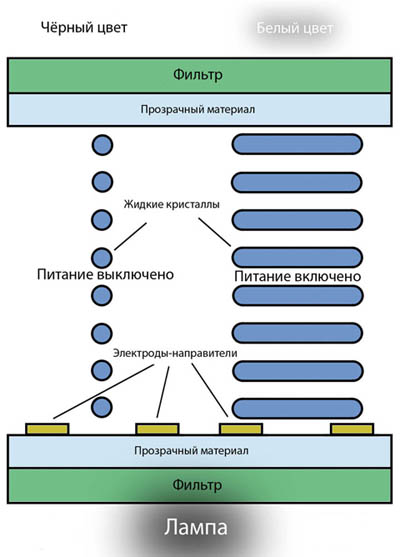

Если к матрице IPS не приложено напряжение, молекулы жидких кристаллов не поворачиваются. Второй фильтр всегда повернут перпендикулярно первому, и свет через него не проходит. Поэтому отображение черного цвета близко к идеалу. При выходе из строя транзистора «битый» пиксель для панели IPS будет не белым, как для матрицы TN, а черным.

При приложении напряжения молекулы жидких кристаллов поворачиваются перпендикулярно своему начальному положению и пропускают свет.

IPS в настоящее время вытеснено технологией S-IPS (Super-IPS, Hitachi 1998 год), которая наследует все преимущества технологии IPS с одновременным уменьшением времени отклика. Но, несмотря на то, что цветность S-IPS панелей приблизилась к обычным мониторам CRT, контрастность все равно остаётся слабым местом. S-IPS активно используется в панелях размером от 20″, LG.Philips, NEC остаются единственными производителями панелей по данной технологии.

Макрофотография S-IPS матрицы монитора NEC 20 WGX2 Pro. Стандартный курсор Windows на оранжевом фоне

AS-IPS — технология Advanced Super IPS (Расширенная Супер-IPS), также была разработана корпорацией Hitachi в 2002 году. В основном улучшения касались уровня контрастности обычных панелей S-IPS, приблизив его к контрастности S-PVA панелей. AS-IPS также используется в качестве названия для мониторов корпорации LG.Philips.

A-TW-IPS — Advanced True White IPS (Расширенная IPS с настоящим белым), разработано LG.Philips для корпорации

AFFS — Advanced Fringe Field Switching (неофициальное название S-IPS Pro). Технология является дальнейшим улучшением IPS, разработана компанией BOE Hydis в 2003 году. Усиленная мощность электрического поля позволила добиться ещё больших углов обзора и яркости, а также уменьшить межпиксельное расстояние. Дисплеи на основе AFFS в основном применяются в планшетных ПК, на матрицах производства Hitachi Displays.

*VA (Vertical Alignment)

MVA — Multi-domain Vertical Alignment. Эта технология разработана компанией Fujitsu как компромисс между TN и IPS технологиями. Горизонтальные и вертикальные углы обзора для матриц MVA составляют 160°(на современных моделях мониторов до 176—178 градусов), при этом благодаря использованию технологий ускорения (RTC) эти матрицы не сильно отстают от TN+Film по времени отклика, но значительно превышают характеристики последних по глубине цветов и точности их воспроизведения.

MVA стала наследницей технологии VA, представленной в 1996 году компанией Fujitsu. Жидкие кристаллы матрицы VA при выключенном напряжении выровнены перпендикулярно по отношению ко второму фильтру, то есть не пропускают свет. При приложении напряжения кристаллы поворачиваются на 90°, и на экране появляется светлая точка. Как и в IPS-матрицах, пиксели при отсутствии напряжения не пропускают свет, поэтому при выходе из строя видны как чёрные точки.

Достоинствами технологии MVA являются глубокий черный цвет и отсутствие, как винтовой структуры кристаллов, так и двойного магнитного поля.

Недостатки MVA в сравнении с S-IPS: пропадание деталей в тенях при перпендикулярном взгляде, зависимость цветового баланса изображения от угла зрения, большее время отклика.

Аналогами MVA являются технологии:

• PVA (Patterned Vertical Alignment) от Samsung.
• Super PVA от Samsung.
• Super MVA от CMO.

Матрицы MVA/PVA считаются компромиссом между TN и IPS, как по стоимости, так и по потребительским качествам.

Преимущества и недостатки

Искажение изображения на ЖК-мониторе при большом угле обзора

Макрофотография типичной жк-матрицы. В центре можно увидеть два дефектных субпикселя (зелёный и синий).

В настоящее время ЖК-мониторы являются основным, бурно развивающимся направлением в технологии мониторов. К их преимуществам можно отнести: малый размер и вес в сравнении с ЭЛТ. У ЖК-мониторов, в отличие от ЭЛТ, нет видимого мерцания, дефектов фокусировки и сведения лучей, помех от магнитных полей, проблем с геометрией изображения и четкостью. Энергопотребление ЖК-мониторов в 2-4 раза меньше, чем у ЭЛТ и плазменных экранов сравнимых размеров. Энергопотребление ЖК мониторов на 95 % определяется мощностью ламп подсветки или светодиодной матрицы подсветки (англ. backlight — задний свет) ЖК-матрицы. Во многих современных (2007) мониторах для настройки пользователем яркости свечения экрана используется широтно-импульсная модуляция ламп подсветки частотой от 150 до 400 и более Герц. Светодиодная подсветка в основном используется в небольших дисплеях, хотя в последние годы она все шире применяется в ноутбуках и даже в настольных мониторах. Несмотря на технические трудности её реализации, она имеет и очевидные преимущества перед флуоресцентными лампами, например более широкий спектр излучения, а значит, и цветовой охват.

С другой стороны, ЖК-мониторы имеют и некоторые недостатки, часто принципиально трудноустранимые, например:

• В отличие от ЭЛТ, могут отображать чёткое изображение лишь в одном («штатном») разрешении. Остальные достигаются интерполяцией с потерей чёткости. Причем слишком низкие разрешения (например 320×200) вообще не могут быть отображены на многих мониторах.
• Цветовой охват и точность цветопередачи ниже, чем у плазменных панелей и ЭЛТ соответственно. На многих мониторах есть неустранимая неравномерность передачи яркости (полосы в градиентах).
• Многие из ЖК-мониторов имеют сравнительно малый контраст и глубину чёрного цвета. Повышение фактического контраста часто связано с простым усилением яркости подсветки, вплоть до некомфортных значений. Широко применяемое глянцевое покрытие матрицы влияет лишь на субъективную контрастность в условиях внешнего освещения.
• Из-за жёстких требований к постоянной толщине матриц существует проблема неравномерности однородного цвета (неравномерность подсветки).
• Фактическая скорость смены изображения также остаётся ниже, чем у ЭЛТ и плазменных дисплеев. Технология overdrive решает проблему скорости лишь частично.
• Зависимость контраста от угла обзора до сих пор остаётся существенным минусом технологии.
• Массово производимые ЖК-мониторы более уязвимы, чем ЭЛТ. Особенно чувствительна матрица, незащищённая стеклом. При сильном нажатии возможна необратимая деградация. Также существует проблема дефектных пикселей.
• Вопреки расхожему мнению пикселы ЖК-мониторов деградируют, хотя скорость деградации наименьшая из всех технологий отображения.

Перспективной технологией, которая может заменить ЖК-мониторы, часто считают OLED-дисплеи. С другой стороны, эта технология встретила сложности в массовом производстве, особенно для матриц с большой диагональю.

См. также

• Битые пиксели
• Видимая область экрана
• Антибликовое покрытие
• ISO 13406-2
• Электронная книга (устройство)
• OLED
• en:Backlight

Ссылки

• Сравнение технологий ЖК и плазмы
• Информация о флюоресцентных лампах, используемых для подсветки ЖК-матрицы
• Жидкокристаллические дисплеи (технологии TN + film, IPS, MVA, PVA)

Литература

• Артамонов О. Параметры современных ЖК-мониторов
• С. П. Мирошниченко, П. В. Серба. Устройство ЖКИ. Лекция 1
• Мухин И. А. Как выбрать ЖК-монитор?. «Компьютер-бизнес-маркет», № 4 (292), январь 2005, стр. 284—291.
• Мухин И. А. Развитие жидкокристаллических мониторов. «BROADCASTING Телевидение и радиовещение»: 1 часть — № 2(46) март 2005, с.55-56; 2 часть — № 4(48) июнь-июль 2005, с.71-73.
• Мухин И. А. Современные плоскопанельные отображающие устройства.»BROADCASTING Телевидение и радиовещение»: № 1(37), январь-февраль 2004, с.43-47.
• Мухин И. А., Украинский О. В. Способы улучшения качества телевизионного изображения, воспроизводимого жидкокристаллическими панелями. Материалы доклада на научно-технической конференции «Современное телевидение», Москва, март 2006.

IPS, TN, VA или OLED

4 / 8     Для отображения красивых цветов в панелях наших дисплеев уже давно используются три основные технологии. С появлением технологии OLED их теперь четыре: TN, VA, IPS и, следовательно, OLED. У них есть все свои преимущества и недостатки, и это то, что мы увидим на этой странице, потому что в зависимости от того, ретушируете ли вы фотографии, редактируете видео или и то, и другое, у вас будут свои предпочтения. Мы также увидим, что выбор технологии также может влиять на однородность панели и ее дельту и, следовательно, на точность отображения цвета… Высококачественные дисплеи уже очень давно используют одну и ту же технологию: панели IPS. Сегодня это первоклассное превосходство оспаривается знаменитой технологией OLED с ее глубоким черным цветом. Как насчет конца 2019 года и как выбрать между ними? Если вы все еще выбираете панель TN или VA? И мы увидим, что это не всегда без последствий для однородности наших панелей и качества их цветов…       Сегодня за рынок конкурируют четыре технологии производства дисплеев (и их варианты): TN, VA (или PA), IPS или OLED. Все они имеют разные преимущества и недостатки, если только… разве самый последний — OLED — объединяет все преимущества каждого из них и согласовывает их в долгосрочной перспективе? 1 — Панель TN (витой нематик) Эта технология позволяет очень быстро изменять положение жидких кристаллов в каждом пикселе, чтобы свет проходил или нет. Таким образом, эта технология обеспечивает очень высокую частоту обновления и будет представлять непосредственный интерес для игроков или даже видеооператоров, которые не хотят размытых или остаточных эффектов на движущихся объектах в своих видео. Другим преимуществом панелей TN является их очень низкая стоимость; TN панель не дорогая. Но, конечно, у них есть и некоторые недостатки, и немаловажные для фоторетушеров: их угол обзора до того, как изображение потемнеет, не очень широк. Чтобы правильно смотреть на изображение с его четкостью, вам действительно нужно смотреть на панель перед вами, поэтому, если кто-то смотрит на экран рядом с вами, он не увидит совсем то же самое, что и вы.             — Общий совет — Какой размер экрана выбрать? — Переключиться на 4K. .. или еще нет? — Панельная технология, гамма, однородность… 4/8   — Технология панели: TN, VA, IPS или OLED? — Предупреждение об однородности — Какой охват: sRGB или Adobe RGB?   — Руководство по покупке мониторов 2020 — Как откалибровать монитор? — Мои 35 полных обзоров мониторов!

258,99 $ 169,99 $

Юридическая информация Правовая информация доступна на моей странице Правовая информация

Топ

Карта сайта  | О   | Юридическая информация

TN, IPS, VA, OLED и др.

Эпоха дисплеев с ЭЛТ (электронно-лучевой трубкой) действительно закончилась. Хотя некоторые люди заново открывают для себя, какими замечательными могут быть ЭЛТ, подавляющее большинство современных дисплеев представляют собой плоские панели. Однако то, что современные экраны имеют более или менее одинаковый внешний вид, не означает, что они одинаковы внутри.

Существует множество технологий плоскопанельных дисплеев, которые можно найти повсюду. Конкретный тип технологии вашего плоскоэкранного дисплея влияет на все: от того, как воспроизводится изображение, до стоимости дисплея.

Содержание

Мы рассмотрим наиболее важные современные и будущие технологии панелей, а также плюсы и минусы каждой из них. Вооружившись этой информацией, вы сможете принять взвешенное решение в следующий раз, когда вам придется покупать телевизор или монитор.

ЖК-дисплеи с витым нематиком (TN)

Панели TN представляют собой наиболее простую форму ЖК-дисплеев (жидкокристаллических дисплеев). Название относится к основному принципу работы всех ЖК-дисплеев. Специальный жидкокристаллический материал выравнивается или смещается под действием электрического тока. Таким образом, эти дисплеи могут воспроизводить полноцветные изображения, изменяя количество красного, зеленого или синего света, проходящего через каждый пиксель.

Современные панели TN намного лучше, чем те ранние модели, которые действительно заставляли вас сожалеть о переходе с ЭЛТ, но в наши дни широкая аудитория была бы довольна типичным экраном TN для массового рынка.

Экран TN имеет два основных преимущества. Во-первых, это быстрое время отклика. Это измерение того, сколько времени требуется для перехода дисплея из одного состояния в другое. Медленное время отклика может привести к размытым изображениям и ореолу. Вот почему конкурентоспособные геймеры предпочитают панели TN, поскольку нередко можно найти панели со временем отклика менее миллисекунды.

Быстрый игровой монитор TN с временем отклика 2 мс

Вторым важным преимуществом панелей TN является цена. При прочих равных TN-экраны почти всегда дешевле других технологий.

К сожалению, есть проблемы. У них относительно плохие углы обзора, они могут выглядеть размытыми и не воспроизводят яркие и точные цвета. Что еще хуже, дисплеи IPS (о которых мы поговорим далее) теперь могут достигать аналогичного времени отклика без ущерба для качества изображения.

ЖК-дисплеи с плоскостной коммутацией (IPS)

Технология IPS была одним из новых подходов к ЖК-дисплеям, разработанных специально для устранения основных недостатков технологии TN. Дисплеи IPS обеспечивают точную цветопередачу, яркие цвета и фантастические углы обзора.

Технология IPS также значительно снизила преимущество экранов TN во времени отклика, но это зависит от конкретной модели. Обязательно проверьте характеристики времени отклика на любом интересующем вас экране IPS.

Одной из областей, в которой экраны IPS немного уступают панелям TN, является воспроизведение черного цвета. Тем не менее, плохое воспроизведение черного — общая проблема всех ЖК-технологий. Это проблема, которая улучшается повсеместно.

Сверхширокий монитор с точной цветопередачей на основе технологии IPS

IPS-мониторы, как правило, являются лучшим вариантом для тех, кто работает в области редактирования видео, редактирования фотографий, дизайна и других профессий, где важна точность цветопередачи. Хотя вам все равно нужно откалибровать дисплей IPS, чтобы действительно установить правильные настройки. IPS-экраны

также подойдут геймерам, особенно тем, кому не важна частота обновления выше 60 Гц. Несмотря на то, что экраны IPS с высокой частотой обновления существуют, они имеют более высокую цену по сравнению с такими же быстрыми панелями TN. В целом, когда дело доходит до компьютерных мониторов, дисплеи IPS являются лучшим выбором для большинства пользователей.

ЖК-дисплеи с вертикальным выравниванием (VA)

Панели VA переводят жидкие кристаллы, которые используются во всех ЖК-дисплеях, в другую ориентацию. То есть они выравниваются вертикально относительно стекла дисплея при подаче тока. Это меняет то, что происходит со светом, когда он проходит через дисплей, по сравнению с подходами TN и IPS.

Одним из наиболее важных преимуществ панелей VA является тот факт, что они обеспечивают лучший уровень черного среди ЖК-дисплеев. Этот дизайн плоскопанельного дисплея также предлагает гораздо более широкие углы обзора, чем у TN или IPS.

Большой монитор HP EliteDisplay с использованием технологии VA

Вот почему панели VA часто используются в телевизорах, а не в компьютерных мониторах. Пользователи компьютеров обычно работают в одиночку и смотрят на экран с оптимальной центральной точки зрения. Телевизоры смотрят группы людей, причем некоторые смотрят на экран вне оси. Панели VA минимизируют цветовой сдвиг и другие искажения для тех зрителей, которые сидят далеко слева или справа от экрана.

Существует два подтипа плоских панелей VA: MVA (многодоменное вертикальное выравнивание) и PVA (шаблонное вертикальное выравнивание)

Технология плоскопанельных дисплеев MVA была разработана как нечто среднее между дисплеями TN и IPS. Благодаря усовершенствованиям как TN, так и IPS потребность в этом компромиссе уменьшилась, но современная технология MVA имеет свое место в виде технологий «Advanced» и «Super» MVA.

Технология PVA является собственностью Samsung, и вы обнаружите, что они внесли в нее различные собственные настройки, которые улучшают такие вещи, как точность цветопередачи или яркость.

Плоские OLED-панели

OLED или Органические светоизлучающие диоды В дисплеях используется совершенно другой принцип, чем в ЖК-дисплеях. Они состоят из пикселей, содержащих органические химические вещества, излучающие свет. ЖК-дисплеи используют подсветку через панель, чтобы сделать дисплей видимым. Из-за этого ЖК-дисплеям трудно воспроизвести настоящий черный цвет, поскольку через панель всегда проходит свет. OLED-дисплеи достигают идеальных уровней черного, просто отключая эти пиксели.

Смартфоны премиум-класса и высококачественные телевизоры используют технологию плоскопанельного дисплея OLED. Она превосходит ЖК-технологию почти во всех отношениях, за исключением более высокой склонности к «выгоранию», когда изображение остается на экране. Oled также можно сделать невероятно тонким, что позволяет использовать его для стильных настенных телевизоров или телевизоров, которые легко спрятать, когда они не используются.

Настенный LG OLED

OLED-дисплеи по-прежнему довольно дороги, но с годами цены падают. LG, в частности, продает OLED-телевизоры по ценам, которые можно считать почти разумными.

При этом производители ЖК-дисплеев совершенствуют свои технологии, чтобы приблизить их к возможностям OLED по гораздо более низкой цене. Один из примеров тому — телевизоры Samsung с дерзким названием QLED.

Плоские светодиодные мини-панели

Плоские мини-светодиодные панели представляют собой стандартные ЖК-панели любого типа. Разница заключается в технологии подсветки. Сначала ЖК-дисплеи подсвечивались люминесцентными лампами, что создавало неравномерную яркость и различные другие проблемы. Затем светодиодная подсветка, расставленная по краям экрана, кардинально улучшила ситуацию. Сегодня в более дорогих телевизорах используется «локальное затемнение», при котором многочисленные светодиоды размещаются за панелью по всей ее поверхности.

A 8K-телевизор Samsung 2021 года с технологией мини-светодиодов

Например, телевизор может иметь 12 зон затемнения, что позволяет лучше отображать настоящий черный цвет благодаря точно регулируемой яркости в каждой зоне.

Мини-светодиоды во много раз меньше, чем существующие массивы светодиодов, что позволяет разместить в телевизоре сотни, а возможно, и тысячи зон локального затемнения. Они обещают приблизиться к визуальному совершенству OLED-дисплеев, но по гораздо более доступной цене. Особенно для больших дисплеев.

Плоские панели microLED

Наконец, у нас есть технология плоскопанельных дисплеев microLED. Купить дисплей с использованием этой технологии пока нельзя, но, вероятно, это ненадолго. Если вы думали, что мини-светодиоды маленькие, держитесь за шляпу. Микросветодиоды настолько малы, что их можно использовать как пиксели. Правильно, дисплей microLED не имеет ЖК-панели. Вы смотрите на миллионы микроскопических огней.

Эта технология обещает превосходное качество изображения для OLED-дисплеев без разрушения органических соединений со временем. Если вы хотите узнать больше, посмотрите OLED против MicroLED: стоит ли ждать? для глубокого разбора.

Какая технология плоскопанельного дисплея, по вашему мнению, предлагает наилучшие впечатления? Вас больше волнует стоимость или производительность? Есть ли другие технологии отображения, которые, по вашему мнению, следует включить в этот список? Мы хотели бы услышать от вас в комментариях.

Типы панелей мониторов | Объяснение плюсов и минусов TN, IPS, VA

17 февраля 2022 г. 4 июня 2021 г. by Dusan Stanar

Содержание

Выбор между трехпанельными типами может быть довольно хлопотным. К счастью, это руководство охватывает преимущества и недостатки каждой панели, чтобы помочь вам выбрать, какая технология панели должна быть на вашем следующем экране.

Существуют трехпанельные типы:

• Twisted Nematic (TN) — самый старый тип панелей

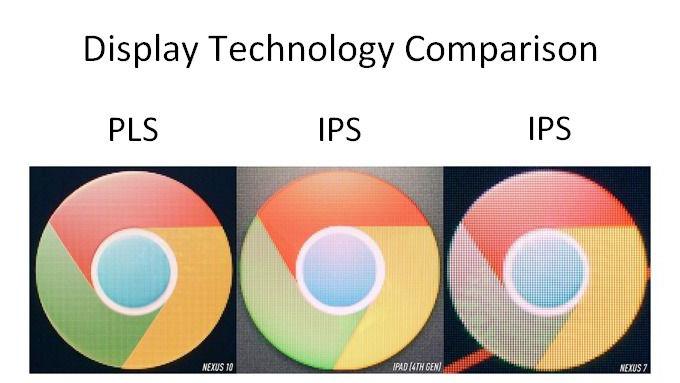

• IPS (In-plane Switching) — та же технология панелей, что и у LG. Samsung называет PLS (плоскостное переключение), а AU Optronics — AHVA (расширенный угол гиперобзора)
• VA, который обозначается как SVA (супервертикальное выравнивание) или AMVA (расширенное многодоменное вертикальное выравнивание) на некоторые марки мониторов.

На самом деле монитор состоит из трех частей — панели, подставки и кабеля, причем панель, очевидно, является самой важной из них. Мы приложили немало усилий, чтобы ответить, что такое компьютерный монитор, в другом нашем посте. Также с исторической точки зрения вам может быть интересно узнать, кто был изобретателем первого компьютерного монитора.

Но здесь мы сосредоточимся на том, чтобы увидеть, как работают различные типы панелей (см. также типы мониторов). Итак, давайте узнаем.

Типы панелей мониторов — Полное руководство

Названия типов панелей основаны на расположении молекул на жидкокристаллическом дисплее — ЖК-мониторе — и изменениях, происходящих при подаче напряжения. ЖК-мониторы — см. также обзор светодиодов и ЖК-дисплеев — регулируют позиционирование молекул для работы, хотя то, как происходят изменения, сильно влияет на время отклика и качество изображения.

Панели TN (Twisted Nematic)

Несмотря на то, что это самая старая технология панелей, панели TN по-прежнему имеют некоторые преимущества по сравнению с более новыми технологиями панелей VA и IPS (см. QLED и IPS). Во-первых, они самые дешевые и подходят, если вам нужны бюджетные варианты. Если степень цветопередачи или лучшие углы обзора не важны, вам может подойти экран TN.

Более того, панели TN имеют наименьшую задержку ввода около одной миллисекунды. Компьютер TN может работать с высокой частотой обновления, достигающей 240 Гц (см. обзор мониторов 1440p — 240 Гц). По этой причине они идеально подходят для конкурентоспособных игроков, которые ищут игровые мониторы (ознакомьтесь с лучшими мониторами для Xbox One X и Xbox Series X), которые позволяют им использовать каждую секунду. Преимущества хорошего игрового монитора показаны также в нашем обзоре мониторов для League of Legends.

Тем не менее, технология отображения TN имеет заметные недостатки, начиная с малых углов обзора по перпендикулярной оси. Изменение цветов вашего TN-компьютера является обычным явлением, когда вы сидите под экстремальным углом.

Экраны TN также имеют плохую цветопередачу. Большинство дисплеев TN не могут работать с 24-битным истинным цветом, поэтому они зависят от интерполяции для точной имитации оттенков. Эта производительность может привести к цветовым полосам и более низким коэффициентам контрастности, чем у панелей VA и IPS.

Панели TN также имеют относительно меньший цветовой охват. Только высококачественные TN-мониторы отображают широкий цветовой диапазон. Многим не хватает широкой гаммы, поэтому они не подходят для цветокоррекции, веб-дизайна, редактирования фотографий и видео или других задач, требующих точности цветопередачи.

Панели с плоскостной коммутацией (IPS)

Панели IPS призваны обеспечить наилучшие характеристики дисплеев TN в цветопередаче и углах обзора.

Обладая гораздо более широкими углами обзора по сравнению с экранами TN, панели IPS позволяют вам сидеть под экстремальными углами, получая при этом точную цветопередачу. Эти характеристики также являются причиной того, что дисплеи IPS хороши для сенсорных экранов в планшетах и ​​портативных мониторах, таких как этот монитор ZenScreen Touch от Asus или этот от Elecrow, открытой компании по упрощению аппаратного обеспечения, базирующейся в Китае. В отличие от экрана TN, вы вряд ли заметите изменение цвета, если посмотрите на экран с неидеальной перспективы.

Панели IPS также обладают превосходными характеристиками воспроизведения черного цвета, что крайне важно для устранения блеклых изображений, характерных для панелей TN. Несмотря на это, мониторы IPS не имеют такого высокого коэффициента контрастности, как панели VA.

В то время как панели TN доминируют с точки зрения частоты обновления, теперь доступны панели IPS, которые поддерживают частоту обновления даже выше 240 Гц. Например, 24,5-дюймовый ASUS TUF VG259QM имеет частоту обновления 280 Гц и оснащен IPS-монитором (см. также этот 23,8-дюймовый монитор от HP).

TN-дисплеи ранее имели меньшее отставание, чем панели любого другого типа, но теперь дисплеи IPS имеют пер. LG выпустила свои экраны Nano IPS UltraGear, которые могут похвастаться самым быстрым временем отклика среди IPS — одна миллисекунда. Кроме того, технологии Samsung с квантовыми точками, о которых будет рассказано в другом посте, более энергоэффективны и обеспечивают улучшенную точность цветопередачи по сравнению с IPS.

Несмотря на рост, вы все равно потратите больше, чтобы получить экран IPS с временем отклика в одну миллисекунду, чем монитор TN аналогичного класса. Если вы хотите получить выгоду от технологии IPS по бюджетной цене, ожидайте, что ЖК-панель будет работать примерно четыре миллисекунды. Однако Dell S2318HN пошла еще дальше, объединив IPS и LED — см. также «Что такое OLED?» — технология для некоторых больших результатов.

Еще одним существенным недостатком панелей IPS является свечение IPS. Если это явление происходит, подсветка вашего экрана сияет и размывает ваш взгляд, когда вы сидите под экстремальными углами обзора. Хотя это и не самая большая проблема, это следует учитывать, если вам нравится сидеть сбоку. С другой стороны, эти типы мониторов тонкие и легкие (см. «Портативный монитор Аузая» или этот монитор Desklab), а также энергоэффективны. Говоря о портативности, монитор ASUS mb168b и AOC e1659fwu также удобны в переноске и предлагают хорошее качество по доступной цене.

Панели VA (вертикальное выравнивание)

Панели VA занимают промежуточное положение между мониторами IPS и TN. Они имеют самые высокие коэффициенты контрастности, что делает их предпочтительным вариантом для производителей телевизоров. В то время как экран IPS может иметь коэффициент контрастности 1000:1, сопоставимые альтернативы VA могут достигать контрастности до 3000:1 или 6000:1.

Монитор VA не обеспечит вам такой же хорошей производительности, как экран IPS, по углам обзора (см. Lenovo Thinkvision m14). В зависимости от того, как вы сидите, вы можете почувствовать некоторую яркость, хотя и не такую ​​​​яркую, как свечение IPS.

Панели VA имеют более медленное время отклика, чем мониторы TN и IPS при максимальной производительности. Хотя некоторые VA-мониторы обновляются с частотой до 240 Гц, они, как правило, имеют задержку, которая может вызвать размытие изображения при движении и ореолы. В результате разумно воздержаться от дисплеев VA во время соревновательных игр и выбрать дисплеи, которые выбирают лучшие геймеры, такие как эти мониторы для CS: GO или эти мониторы для гоночных игр.

По сравнению с панелями TN экраны VA обеспечивают лучшую цветопередачу, часто поддерживая полный спектр sRGB даже в бюджетных вариантах (см. обзор лучших мониторов до 200 долларов).

Благодаря своим свойствам панели VA подходят для общего использования. Тем не менее, эти панели, как правило, имеют более низкие характеристики по большинству характеристик, за исключением коэффициента контрастности. Мониторы VA отлично подходят для одиночной игры, авиасимуляторов или казуальных игр.

Профессионалы в области СМИ предпочитают панели IPS панелям VA, учитывая их более широкую цветовую гамму, хотя профессионалы, такие как музыкальные продюсеры, требуют от своих мониторов других функций.

ЖК-мониторы имеют общие недостатки

В отличие от ЭЛТ (см. наш пост об ЭЛТ), ЖК-технология имеет общую проблему с задержкой. Это было большой проблемой во время появления панелей TN и даже значительно повлияло на дисплеи IPS и VA. Технология, как и в светодиодных мониторах (разновидность ЖК-дисплея), позволила решить большинство проблем с качеством изображения, хотя они еще не решены полностью. Тем не менее, этот светодиодный монитор Dell оснащен панелью, не содержащей ртути, пластиковым корпусом, не содержащим бромированных огнестойких добавок и ПВХ, а также стеклом, не содержащим мышьяка, что во многом свидетельствует об улучшении мониторов. Сказав это, мониторы в этом посте специально нацелены на некоторые проблемы, такие как усталость глаз.

Все типы панелей имеют неравномерную подсветку. Как правило, это происходит из-за качества сборки дисплея с доступными моделями, приносимыми в жертву снижению производственных затрат. Итак, если вы ищете дешевый монитор, такой как мониторы G Sync из этой статьи, ожидайте проблем с качеством изображения, таких как неравномерная подсветка. Несмотря на это, проблемы с подсветкой обычно заметны на сплошном или очень темном фоне.

Битые или застрявшие пиксели на ЖК-панелях довольно распространены. У разных производителей свои потребительские законы и правила в отношении битых пикселей. Когда вы ищете ЖК-панель для игр (чтобы найти лучшие 32-дюймовые игровые мониторы, нажмите здесь), вы можете перед покупкой подтвердить политику поставщика в отношении битых пикселей, если вам нравится совершенство. Некоторые бренды бесплатно заменяют мониторы (см. здесь мониторы с динамиками) с одним битым пикселем, а другие требуют определенное количество.

Какой тип панели выбрать?

К настоящему моменту вы, скорее всего, уже знаете, какой дисплей лучше всего соответствует вашим потребностям: IPS, VA или TN. И, конечно же, чем дороже ваша панель, тем больше функций вы получаете.

Является ли панель VA лучше, чем IPS?

У обеих панелей есть свои плюсы и минусы, и лучший выбор зависит от ваших предпочтений. TN предлагает более высокую частоту обновления, более быстрое время отклика и бюджетные цены. С другой стороны, VA имеет лучшее качество изображения и применима практически во всех случаях.
