Все пользователи знают или слышали, что такое системный блок. Это оборудование, позволяющее работать с компьютером. Иногда его ещё могут называть процессором, но это не правильно, ведь процессор это элемент, который находится в системном блоке. Какие виды системных блоков бывают?

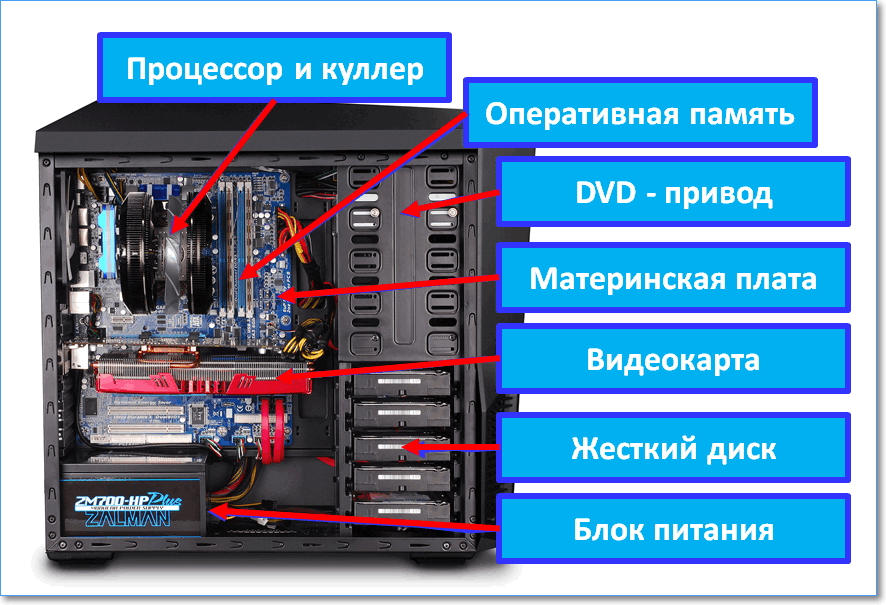

Системный блок в компьютере является главным компонентом и на это есть две причины. Во-первых, он открывает много возможностей. Во-вторых, компоненты, установленные внутри корпуса, очень ценные. Они могут иметь разную начинку. Чем больше её будет, тем большую производительность можно обеспечить компьютеру. Чаще всего покупают → системные блоки со стандартными размерами корпусов.
Это устройство создали с целью защитить деталей от повреждений механического характера. Кроме того, системный блок создаёт и поддерживает конкретные условия для работы деталей. К примеру, температурный режим и др. Давайте более подробно изучим разновидности системных блоков.
Какие бывают системные блоки
Какие бывают корпуса персональных компьютеров? Выделяют 2 главных типа. Первый – Desktop. Такой вариант сегодня применяется не очень часто. Это горизонтальные системные блоки, они могут легко разместиться под монитором компьютера на рабочем столе. Корпус был сделан из металла по типу кейса. Такой системный блок мог выдержать монитор устаревшего образца.
Системный блок типа Десктоп, горизонтальный
Второй – Tower (от англ. — башня). Такие виды системных корпусов компьютера используются чаще, чем предыдущий вариант. Выглядит корпус как бокс прямоугольной формы, где выражена вертикальная ориентация. Корпус изготовлен из металла. Такой вид пользуется большей популярностью, поскольку здесь отмечается большая вместительность и свободный доступ к разным деталям. В случае с Tower виды корпуса системного блока для ПК бывают трёх модификаций.
Системный блок типа Тауэр пользуется большей популярностью благодаря множеству преимуществ
Между собой отличаются некоторыми особенностями:
- Mini-tower.
Многие не знают, как называются маленькие системные блоки. Mini-tower считаются офисным вариантом благодаря небольшой высоте. Специалисты рекомендуют регулярно протирать корпус внутри, чтобы убрать пыль.
Многие не знают, как называются маленькие системные блоки. Mini-tower считаются офисным вариантом благодаря небольшой высоте. Специалисты рекомендуют регулярно протирать корпус внутри, чтобы убрать пыль.Системный блок мини-тауэр — это невысокая башня

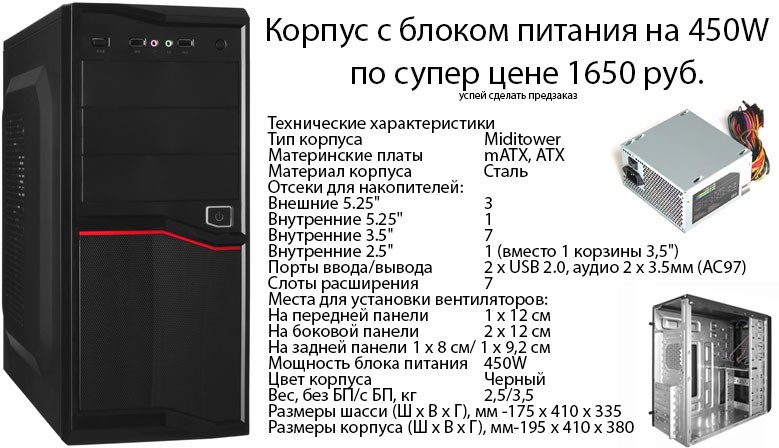

- Midi-tower. Здесь можно отметить средний размер компьютерного блока, поэтому он может использоваться для комплектации игрового компьютера. Есть возможность поставить материнскую плату, видеокарты и жесткие диски. При желании такие типы корпусов системного блока компьютеров могут стать основой для домашнего ПК хорошей мощности.
Миди-тауэр — системный блок средней высоты
- Big-tower. Из всех модификаций эта считается самой большой. Сюда можно поместить всё необходимое. Данный вид блока может применяться в роли небольшого сервера либо для работы прогрессивных пользователей.
Высокая разновидность системного блока
Перед покупкой данного изделия стоит изучить основные технические характеристики корпуса системного блока компьютера.
Подробнее остановимся на каждом виде.
Slimtower
Как называется тонкий системный блок? Именно Slimtower. Корпус здесь выглядит миниатюрно и аккуратно, он собирается на основе материнской платы Flex-ATX. Его внешний вид довольно привлекательный, поэтому устройство может устанавливаться на компьютерном столе. Единственное – оно не модернизируется, не улучшается. Внутри все детали находятся рядом друг с другом.
Слим-тауэр — тонкий системный блок
Midi-tower
Этот системный блок имеет стандартные размеры, он часто используется в офисах и квартирах. Корпус отличается своей просторностью и возможностью установки больше двух жестких дисков. Также здесь можно поставить больше 1 привода для CD/DVD. В большинстве случаев данную модель ставят на стационарные компьютеры.
Mini-tower
Основные описания и характеристики этого системного блока: это компактная версия, которая позволяет создать комплектацию небольшой мощности. Его обычно применяют в офисах либо для создания мультимедиа центров.
Детали довольно маленькие в размерах, способны показывать хорошую производительность. Но при критических нагрузках система mini-tower не может обеспечить достаточную вентиляцию.
Системный блок мини-тауэр
Big-tower
Такая версия является наиболее крупной. В ней размещают большое количество жестких дисков, приводов. Кроме того, здесь установлена система вентиляции хорошей мощности. В подобных устройствах блок питания находится в отдельном месте. Основные характеристики системного блока Big-tower обеспечивают больший отток воздуха (тёплого) и свободный доступ к деталям. Также стоит упомянуть о большом количестве креплений, которые находятся в корпусе, к примеру, там могут быть салазки для приводов.
Системный блок Биг-тауэр
File-server
Согласно классификации корпусов ПК, этот вариант является основой для сервера. Здесь предусмотрено много отсеков, куда могут подключаться дополнительные устройства. Также присутствуют колесики, с помощью которых системный блок может легко передвигаться.
File-server отличается множеством индикаторов, блоков питания, вентиляторов, кулеров. Это гарантирует безотказную работу устройства. Корпус имеет горизонтальный вид, поэтому его можно устанавливать на рабочий стол. Такой вид компьютерного корпуса ещё называют десктоп. Что касается внешнего вида, то он довольно элегантный и аккуратный.
Серверный системный блок
Форм-фактор системных блоков
Отличие видов системных блоков персонального компьютера в основном выражается внешним видом, но также есть и другие параметры, которые соединяются в одно понятие, – “форм-фактор”.
Что такое форм-фактор системного блока персонального компьютера? Это стандарт техники, описывающий полную комплектацию параметров, например, формы, габариты, типы разъемов и др.
Виды системных блоков
В случае с системным блоком первым таким фактором стал AT. Благодаря ему пользователи понимали, как размещены на передней панели кнопки питания. Также AT указывал на появление корпусов.
Системный блок компьютера со стандартными размерами пользуется форм-фактором ATX.
Если расшифровывать с английского, то получается аббревиатура Advanced Technology Extended. Такой форм-фактор позволяет определить наиболее важные характеристики. Речь идет о разъемах, блоке питания, геометрических параметрах платы и др.
Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!
2. Виды корпусов системного блока
1.Башня
Настольные вертикальные корпуса имеют несколько подвидов отличающихся высотой
Power | Micro | mini | midi | full | super |
Размер | 150 300 300 | 150 350 450 | 200 400 500 | 220 550 600 | 220 550 650 |
Количество отсеков 5,25 (шт) | 1 | 2 | 3-4 | 4-8 | 9. |
БП (ВТ) | До 350 | 350 450 | 350 500 | >500 | >750 |
.2. Desktop – настольные горизонтальные корпуса
Имеет 2 и более отсеков 5,25 д., 2 и более отсеков 3,5 д.
Блок питания 450 вт.
Геометрические размеры 150x400x450
Slim Desktop содержит 1-2 отсека 5,25 д.
Геометрические размеры 80x300x400
Блок питания до 200 Вт
Существует разновидность Slimlin которая может устанавливаться как вертикально так и горизонтально. В корпусе Desktop устанавливаются специализированные материнские платы с низкопрофильными элементами. Для расширения функционала применяется плата расширения типа «ёлочка».
3. Barebone –
заготовка для ПК или мультимедийной
станции. В его состав входят корпус,
матери-я плата, система охлаждения
обычно не подлежащая замене.
Данный тип
корпусов обычно отличается дизайном.
3. Виды блоков питания системного блока
4.Системные платы. Назначение. Основные характеристики.
МП-конструктив предназначенный для соединения основных компонентов системы.
МП обычно многослойная от 4 до12 слоёв. Основные характеристики МП определяет набор микросхемной логики. Формфактор МП определяет размер, положение основных компонентов на МП и самое главное крепежные отверстия.
5.Конструкция системной платы. Системы питания и охлаждения.
Слот расширения (стандарта) PCI для
периферийных компонентов – предназначается
для подключения платы видеоадаптера
(видеокарты), звуковой платы и платы
видеозахвата, а также сетевых адаптеров.
Ускоренный графический порт (Accelerated
Graphics Port, AGP) – специализированный порт
для подключения видеоадаптеров.
Интерфейсы дисковых устройств IDE – для
управления приводами жестких дисков.
Универсальная последовательная шина,
или шина FireWire – для подключения внешних
периферийных устройств.
Слоты для подключения оперативной
памяти.
Ебу какая система охлаждения.. На основе радиаторов, воздушная система охлаждения на основе вентиляторов, жидкостная.
6.Чипсет. Назначение. Основные параметры чипсетов. Информационные потоки.
Чипсет (Chipset) — набор микросхем для взаимодействия между процессором, памятью портами и др. Он состоит из двух мостов: северного и южного.
Северный мост (NorthDridge) соединяет процессор с оперативной памятью и содержит:
Контроллёр памяти.
Графический порт- шина PCI-Express.
Южный мост (SouthDridge) управляет всеми подключёнными устройствами к компьютеру и контролёрами.
Шина данных (FrontSideBus) — передняя шина данных, соединяет процессор с основными микросхемами (северный мост и контроллёр памяти). От частоты шины зависит быстродействие компьютера.
Типы компьютерных корпусов: объяснение форм-факторов
Форм-факторы компьютерных корпусов определяют тип материнской платы, которая подходит для корпуса, и количество компонентов, которые можно добавить в систему.
В корпусах большего размера могут размещаться материнские платы большего размера и вмещать больше компонентов, таких как дисководы и видеокарты, а также более мощные системы охлаждения.
Существует две основные категории компьютерных корпусов: настольные и напольные. Настольный корпус представляет собой единый форм-фактор, в то время как корпусы Tower делятся на разные подкатегории, а именно: Full Tower, Mid-Tower и Mini-Tower. Корпуса Full Tower могут вмещать полноразмерные материнские платы, а также совместимы с материнскими платами меньшего размера. Корпуса Mid-Tower и Mini-Tower не подходят для полноразмерных материнских плат, но подходят для материнских плат категорий mini и micro, таких как материнские платы mini-ATX и micro-ATX соответственно.
В этой статье будут рассмотрены два основных типа форм-факторов компьютеров: настольный компьютер и башня. В нем объясняются преимущества и недостатки каждой категории компьютерных форм-факторов, а также ее различных подкатегорий.
Наконец, в нем будут описаны корпуса малого форм-фактора (SFF) и их уникальные преимущества для минималистичных сборок.
Настольные корпуса
Настольные корпуса в первую очередь предназначены для минимизации пространства внутри корпуса компьютера. Обычно настольные корпуса размещаются сбоку на столе, а монитор размещается поверх корпуса компьютера.
В настольных корпусах недостаточно места для дополнительных компонентов. Эти компьютеры предназначены для вычислительных задач начального уровня, таких как работа в Интернете, электронная почта и обработка документов. Тонкий корпус настольного компьютера не может вместить полноразмерные видеокарты или дополнительные жесткие диски, необходимые для игр.
Корпуса Tower
Корпуса Tower предназначены для компьютеров, предназначенных для специализированных сценариев использования: игр, рендеринга, потоковой передачи и т. д. Эти корпуса имеют достаточно места внутри корпуса компьютера для размещения полноразмерной видеокарты и нескольких слотов расширения для дополнительных дисков.
диски.
Full Tower
Корпуса Full Tower предназначены для конкурентоспособных сборок, способных выдерживать большие нагрузки. Пространство внутри корпусов Full Tower может вместить мощные системы охлаждения с большими вентиляторами и радиаторами для поддержания безопасной температуры, несмотря на выполнение задач с интенсивным использованием ЦП/ГП. Эти корпуса подходят для материнских плат различных размеров, от материнских плат EATX размером 12 на 13 дюймов до материнских плат mini-ITX размером 17 см на 17 см.
Корпуса Full Tower имеют высоту не менее 18 дюймов и вмещают до 10 жестких дисков и 11 слотов PCI. Это оптимальный корпус для полноразмерных материнских плат ATX размером 12 на 9 дюймов..6 дюймов.
Корпуса Full Tower и соответствующие им полноразмерные и расширенные полноразмерные материнские платы лучше всего подходят для модернизации и поддержки нескольких слотов расширения и превосходных систем охлаждения. В частности, на материнские платы EATX можно установить больше модулей оперативной памяти, чем на стандартную полноразмерную материнскую плату ATX.
Он также поддерживает несколько графических процессоров на одной материнской плате.
Корпуса Full Tower могут поддерживать большие системы воздушного и жидкостного охлаждения. В эти корпуса можно установить 120-мм вентиляторы и/или системы водяного охлаждения с тремя радиаторами.
Одной из недооцененных особенностей корпусов Full Tower является удобство работы. Больше места внутри корпуса облегчает пользователям установку компьютерного оборудования, компонентов и других аксессуаров, таких как системы воздушного или водяного охлаждения.
Mid-Tower
Корпуса Mid-Tower являются наиболее часто используемым типом компьютерных корпусов. Он имеет размеры 18 на 23 дюйма и может содержать до 2-4 дисководов. Он может вмещать материнские платы mini-ATX размером 11,2 дюйма на 8,2 дюйма, а также материнские платы micro-ATX размером 90,6 дюйма на 9,6 дюйма.
Корпуса Mid-Tower популярны, поскольку обеспечивают баланс между возможностью модернизации и размером.
Корпуса Full Tower массивны и тяжелы даже без установленных компьютерных компонентов. Его размер также затрудняет установку на некоторых рабочих станциях.
Основное различие между корпусами Full Tower и Mid-Tower заключается в поддержке дополнительных шин и слотов памяти. Тем не менее, корпуса Mid-Tower могут поддерживать до 7 слотов PCI, чего достаточно для большинства пользователей.
Корпуса Mid-Tower также могут вмещать несколько графических процессоров, однако несколько графических карт, установленных в небольшом пространстве, могут вызвать проблемы, связанные с нагревом.
Подобно корпусам Full Tower, корпуса Mid-Tower также имеют отдельный отсек в задней части основной панели, используемый для установки материнской платы для укладки кабелей. Это позволяет безопасно размещать кабели в заднем отсеке в эстетических и функциональных целях. В частности, он обеспечивает аккуратный вид компьютерной установки, а также способствует лучшему потоку воздуха внутри системы.
Mini-Tower
Корпуса Mini-tower имеют размеры 7 дюймов на 14 дюймов и являются наименьшим форм-фактором корпусов Tower. Корпуса Mini-Tower могут вмещать 2-3 дисковых накопителя и 3 слота PCI. Он может вместить только корпус micro-ATX размером 9,6 дюйма на 9,6 дюйма.
Из-за небольшого форм-фактора могут возникнуть трудности с установкой компьютерных компонентов и правильной прокладкой кабелей. Он также может содержать меньше дополнительных компонентов, чем более крупные форм-факторы с более крупными материнскими платами.
Корпус компьютера в корпусе mini-tower можно использовать для сборки компьютера домашнего кинотеатра, который можно разместить на полках рядом с телевизором в гостиной. Его небольшой размер обеспечивает явное преимущество с точки зрения гибкости размещения, поскольку он не слишком большой и не слишком маленький и может поместиться в большинстве помещений. Он также является самым легким среди башенных корпусов, его вес достигает 7 килограммов.
Корпуса Mini-Tower в последнее время стали стандартным размером компьютерных корпусов для бюджетных сборок. Это самый дешевый среди корпусов Tower и может поддерживать материнские платы micro-ATX, которые становятся стандартом.
Малый форм-фактор (SFF)
Малый форм-фактор или компьютерные корпуса малого форм-фактора относятся к нишевой категории. Эти нестандартные чехлы представлены в различных формах и размерах, включая куб и обувную коробку.
Компьютерные корпуса малого форм-фактора обычно меньше по размеру, чем корпуса настольных компьютеров, поскольку они в первую очередь предназначены для экономии места и портативности.
Из-за малого форм-фактора эти компьютерные корпуса подходят только для материнских плат mini-ITX. Материнские платы Mini-ITX имеют размеры 6,7 на 6,7 дюйма и имеют только 2 слота PCI.
Небольшой форм-фактор также может быть ограничивающим фактором с точки зрения реализации системы охлаждения. Кулеры, предназначенные для корпусов малого форм-фактора, обычно позиционируются как «низкопрофильные».
Заключительные мысли
Форм-фактор корпуса напрямую влияет на размер и тип материнской платы, которую можно установить. В результате разные типы компьютерных корпусов поддерживают разное количество дополнительных компонентов.
Типы компьютерных корпусов — Tech-FAQ
Компьютерный корпус, также называемый компьютерным корпусом или шкафом, представляет собой небольшой корпус или коробку, в которую устанавливаются все основные компьютерные компоненты и периферийные устройства. Компьютерные корпуса можно разделить на две категории. Каждый из них кратко обсуждается ниже.
Настольный корпус: Считающийся наиболее классической версией компьютерных корпусов, он в первую очередь предназначен для персональных/рабочих компьютеров, которые размещаются на столе. Основная цель этих корпусов — сохранить доступное место на рабочем столе, поскольку монитор размещается поверх компьютера. Интересно, что для пользователей выгодно, когда компьютер размещается в таком положении, потому что это позволяет экрану компьютера находиться под углом, наиболее удобным для просмотра.
Одним из вариантов является тонкий настольный корпус, обычно используемый для проектирования рабочих станций. Этот тип корпуса идеально подходит для компьютеров с особым назначением и не требует модернизации. Кроме того, эти чехлы удобны в офисах или местах с ограниченным пространством.
Корпуса Tower: Эти корпуса используются при производстве компьютеров, которые можно хранить на полу или на компьютерном столе. В зависимости от определенного количества внутренних отсеков для дисков, присутствующих внутри, и высоты корпуса, эти корпуса можно разделить на мини-, средние и полноразмерные корпусы-башни.
- Мини-корпуса Tower: Эти корпуса немного больше, чем настольные корпуса, и обычно имеют 3 внутренних отсека для дисков. Расширяемость снова является проблемой в этих случаях. Мини-кейсы обычно имеют высоту 12-18 дюймов.
- Корпуса Tower среднего размера: эти корпуса больше, чем мини-башни, и их можно разместить как под, так и над компьютерным столом без особых неудобств. Фактически, корпуса Mid-Tower являются наиболее широко используемыми компьютерными корпусами во всем мире. Обычно они содержат 4 внутренних отсека для дисков и такое же количество внешних отсеков. Эти кейсы могут быть легко расширены или обновлены до более высоких версий в зависимости от потребности и требований. Интересно, что эти корпуса идеально подходят для любого типа компьютера, будь то простая, деловая или какая-либо продвинутая система. Нормальная высота башни среднего размера составляет 24 дюйма.
- Полноразмерные корпуса Tower: эти корпуса обычно используются при проектировании серверов, мейнфреймов и современных рабочих станций, которые могут работать с несколькими приложениями.
