Какой тип видеопамяти лучше ddr3 или gddr5. Видеопамять GDDRх. Что это? Независимость типов оперативной памяти от типа памяти GDDR5 в рамках одной системы

На очереди у нас достаточно немаловажная характеристика видеокарты – это тип памяти. А немаловажная она потому, что две совершенно идентичные по характеристикам видеокарты, но с разным типом видеопамяти – будут очень существенно различаться по производительности.

Поэтому при выборе видеокарты , также нужно руководствоваться этим параметром. Это мы обязательно рассмотрим в рамках данной статьи на реальных примерах. Также, в очередной раз разрушим миф зависимости типа памяти видеокарты от типа оперативной памяти, в рамках одной системы.

Когда видеокарта настроена правильно, при ее поддержке можно выбрать желаемое количество цветов. Познакомьтесь с некоторыми стандартами на рынке! Это стандарт, который отображает разрешение видео плюс поддерживаемые цвета. Одно из существенных различий между ними - именно поддерживаемая резолюция.

Несмотря на многочисленные бренды и модели, покупка новой видеокарты не такая сложная. Следуя моим советам и выполняя хороший поиск, прежде чем принимать решение о новой модели, легче попасть в марку и модель, которая будет соответствовать вашим потребностям!

Видеопамять GDDRх. Что это?

GDDR (graphics double data rate memory) – это подвид энергозависимой динамической памяти, которая предназначена для использования в видеокартах. GDDR отличается от DDR (оперативной памяти), хотя принципы и технологии для них являются общими. Среди основных отличий можно выделить: более низкое потребление у GDDR, по сравнению с DDR, к тому же, в GDDR применяются специальные методы управления буфером ввода-вывода, для улучшения пропускной способности. А также масса других улучшений. То есть, можно назвать видеопамять GDDR более продвинутым видом памяти, нежели обычная оперативная память (DDR).

В этом небольшом учебнике мы объясним основные различия между этими двумя типами памяти. Это учебное пособие представляет собой расширенную тему в книге; для более глубокого понимания предмета мы рекомендуем прочитать. На видеокартах с более высокой производительностью встроенный графический контроллер в графическом процессоре использует несколько 32-битных каналов. На видеокарте с 256-битным дорожкой будут использоваться восемь чипов.

Эта конфигурация называется оболочкой. Однако такие чипы еще не существуют коммерчески. Существуют «внешние часы» памяти и «часы данных». «Внешние часы» используются для отправки команд и адресов. «Часы данных» в два раза превышают «внешние часы» памяти и используются для передачи данных.

На сегодняшний день, основным типом памяти для видеокарт является GDDR, а именно – версии GDDR3 и GDDR5.

Пожалуй, для наглядности пройдёмся по всем поколениям памяти GDDR, указывая их основные отличия. Это нужно для того, чтобы понимать, почему же стоит отдать предпочтение видеокарте с типом памяти GDDR5, а не GDDR3:

GDDR – первое поколение графической памяти с удвоенной скоростью передачи данных .

Эффективность потребления энергии

Это уменьшает информационный путь. Каждый дополнительный гигабайт в секунду полосы пропускания начинает потреблять слишком много энергии, чтобы представлять разумное, эффективное или экономически эффективное решение для дизайнеров и потребителей.

Наследие отраслевых инноваций
Объем памяти часто используется в качестве маркетингового инструмента брендами, потому что они знают, что широкая общественность вынуждена думать, что им нужно как можно больше.

Миф: карты с 2 ГБ памяти быстрее, чем у карт с одним ГБ. Неудивительно, что бренды оснащают свои карты начального уровня чрезмерным объемом памяти, потому что каждый может поверить, что плата с большей памятью будет быстрее. Давайте будем ясны: емкость памяти графической карты не влияет на ее производительность, если настройки игры не полностью ее насыщают.

GDDR2 – это версия, которая базируется на обычной оперативной памяти DDR2 и отличается от нее, лишь вышеуказанными доработками. Имеет более высокие частотные показатели, по сравнению с GDDR. Аналогично сравнению оперативной памяти DDR и DDR2.

GDDR3 – это дальнейшее развитие графической памяти. Она также построена на модулях памяти DDR2. Технологически, данный тип памяти очень схож с GDDR2, но за счёт более эффективного потребления и тепловыделения, удалось увеличить тактовые частоты .

Что можно использовать для получения дополнительной видеопамяти? Чтобы ответить на этот вопрос, мы уже должны знать, что такое память. Путем упрощения мы приходим к следующим четырем применениям. Загрузить текстурыКоллективны

Микросхемы GDDR5X работают на скорости 13 Гбит/с

Компания Micron Technology впервые рассказала о GDDR5X осенью прошлого года. С тех пор организация JEDEC успела формально утвердить спецификацию нового типа памяти для выходящих вскоре графических карт, а инженеры Micron продвинуться в своей работе. Так, ранние микросхемы GDDR5X уже показывают скорости передачи данных (data transfer rates) около 13 Гбит/с, а массовое производство новой памяти начнётся уже через несколько месяцев.

Стандарт GDDR5X SGRAM (synchronous graphics random access memory, синхронная графическая память с произвольным доступом) во многом основывается на технологии GDDR5, но обладает тремя важными улучшениями: значительно более высокими скоростями передачи данных (до 14 Гбит/с на контакт, согласно спецификации JEDEC), увеличенной ёмкостью микросхем (до 16 Гбит) и увеличенной энергоэффективностью благодаря снижению напряжения питания до 1,35 Вольт и ряду нововведений. GDDR5X обещает удвоить производительность GDDR5, потребляя такое же количество энергии. При этом GDDR5X не потребует радикальных изменений в конструкции графических карт, а общий набор команд GDDR5 остаётся почти неизменным, что очень важно для разработчиков графических процессоров и производителей видеокарт. Тем не менее, не следует считать, что GDDR5X — это разогнанная память GDDR5. Внутренняя архитектура нового типа памяти претерпела существенные изменения.

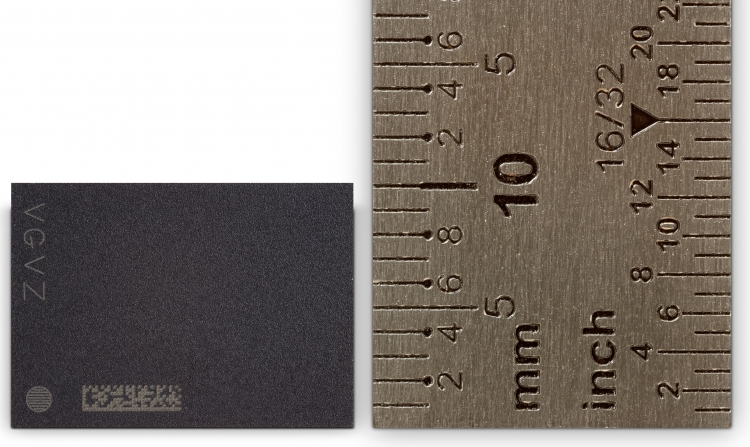

Микросхемы памяти GDDR5X

Микросхемы памяти GDDR5X

Скорость передачи данных

Одним из ключевых нововведений, которое непосредственно повлияет на производительность нового типа памяти, является модернизированная цепь выборки данных (prefetch), которая теперь может выбирать до 64 байт (512 бит) за тактовый цикл (против 32 байт у GDDR5).

Так же, как у предшественника, GDDR5X имеет две физические тактовые частоты: дифференциальная тактовая частота CK (для передачи адресов и команд) и дифференциальная тактовая частота WCK (для передачи данных). WCK всегда функционирует на тактовой частоте, вдвое превышающей таковую у CK. Память GDDR5 работает в режиме DDR (double data rate) и может передавать два бита данных на каждый синхроимпульс WCK как по фронту, так и по спаду тактового импульса. Память GDDR5X поддерживает новый режим работы QDR (quad data rate) и может передавать до четырёх бит данных на каждый синхроимпульс WCK. Таким образом, если микросхема памяти GDDR5X может работать на тактовой частоте CK 1,5 ГГц, то её максимальная скорость передачи данных в режиме DDR составит 6 Гбит/с (согласно терминологии производителей микросхем памяти; корректнее было бы говорить о 6 гигатрансферах в секунду, но, во избежание путаницы с иллюстрациями, придержимся официальной системы обозначений), а в режиме QDR — 12 Гбит/с (64-байтный режим предварительной выборки данных автоматически означает использование QDR).

Схема работы подсистемы памяти с GDDR5X

Схема работы подсистемы памяти с GDDR5X из стандарта JEDEC

Хотя все современные типы оперативной памяти «заточены» под весьма высокие тактовые частоты и скорости передачи данных, увеличение данных параметров по-прежнему является сложной задачей. На высоких тактовых частотах и при режимах работы вроде DDR или QDR становится всё труднее поддерживать целостность сигналов и избегать ошибок записи/чтения. Тем не менее, инженерам из центра разработки графической памяти Micron в Мюнхене (известен как Graphics DRAM Design Center) удалось достичь стабильной работы ранних микросхем GDDR5X при скорости передачи данных свыше 13 Гбит/с в лабораторных условиях. Судя по всему, специалисты из GDDC, которые хорошо известны во всей индустрии за их вклад в создание нескольких стандартов памяти для графических карт, включая GDDR4 и GDDR5, могут записать в свой актив ещё один успех — GDDR5X.

Максимальная ратифицированная JEDEC скорость передачи данных для GDDR5X — 14 Гбит/с. Учитывая, что уже ранние микросхемы GDDR5X производства Micron работают на скоростях свыше 13 Гбит/с в лаборатории, у компании есть повод для оптимизма касательно дальнейшего увеличения скорости передачи данных. Трудно сказать, следует ли индустрии максимизировать пропускную способность GDDR5X путём дальнейшего увеличения тактовых частот, принимая во внимание технологии типа HBM и HBM2. Однако пока многослойная память остаётся дорогой, потенциально более доступная GDDR5X будет востребована рынком. Более того, даже на 14 Гбит/с 256-разрядная подсистема памяти GDDR5X способна обеспечить пропускную способность до 448 Гбайт/с, что лишь на 12,5 % ниже, чем у AMD Radeon R9 Fury X (которая использует первое поколение HBM).

Схема работы подсистемы памяти с GDDR5X

Удвоение предварительной выборки данных и увеличение скорости передачи данных в режиме QDR, вне всяких сомнений, увеличат пропускную способность будущих подсистем памяти. Тем не менее, реальная производительность графических карт будет зависеть не только от архитектуры оперативного запоминающего устройства (ОЗУ) и его частот, но и от контроллеров памяти, а также программного обеспечения.

Ёмкость микросхем

Производительность — не единственное существенное улучшение GDDR5X. Многие приложения требуют не только высокую пропускную способность памяти, но и большой объём высокопроизводительной памяти. К примеру, вычислительный ускоритель AMD FirePro S9170 экипируется 32 Гбайт памяти GDDR5. Увеличение ёмкости микросхем GDDR5X позволит использовать их в широком спектре приложений, помимо графических адаптеров, ускорителей суперкомпьютерных вычислений на базе GPU, игровых консолей и сетевых устройств.

Стандарт GDDR5 описывал чипы памяти ёмкостью 512 Мбит, 1 Гбит, 2 Гбит, 4 Гб и 8 Гб. Стандарт GDDR5X позволит создавать микросхемы ёмкостью 4 Гбит, 6 Гбит, 8 Гбит, 12 Гбит и 16 Гбит. Как правило, производители DRAM стремятся удваивать ёмкость своих интегральных схем в силу экономических и технологических причин. Тем не менее, в случае с GDDR5X в индустрии приняли решение ратифицировать конфигурации SGRAM с довольно необычными ёмкостями — 6 Гбит и 12 Гбит. По словам Micron, это было сделано для того, чтобы предоставить максимальную гибкость разработчикам подсистем памяти.

Ратифицированные JEDEC ёмкости микросхем GDDR5X

Ратифицированные JEDEC ёмкости микросхем GDDR5X

В индустрии мобильных устройств широко применяются микросхемы памяти LPDDR3 ёмкостью 3 Гбит, 6 Гбит и 12 Гбит, чтобы максимизировать гибкость конфигураций оперативной памяти для портативной электроники. Судя по всему, компании, разрабатывающие стандарты GDDR, решили взять пример с коллег из смежной отрасли.

Помимо гибкости для устройств, «нетрадиционные» ёмкости интегральных схем памяти могут иметь и экономический смысл. Размер кристалла у 16-Гбит микросхемы GDDR5X, произведённой по технологии 16 нм или 18 нм, будет довольно большим, а значит, его себестоимость чрезмерно высокой (что означает сужение области применения). В то же время, размер и себестоимость кристалла ёмкостью 12 Гбит могут быть оптимальными для широкого спектра устройств.

Так же, как в случае с GDDR5, стандарт GDDR5X полностью поддерживает режим clamshell (раскладушка, ракушка), который регламентирует работу 32-разрядного контроллера памяти с двумя микросхемами DRAM с 32-разрядным интерфейсом. В режиме clamshell два чипа памяти делят между собой шину адресов и команд, при этом разрядность их шин ввода/вывода снижается до 16. Подобный режим работы позволяет вдвое увеличить объём памяти в подсистеме (например, на графической карте) без снижения пропускной способности. Таким образом, 32 микросхемы GDDR5X ёмкостью 16 Гбит позволят создать графические карты с 64 Гбайт памяти и 512-разрядной шиной. Впрочем, принимая во внимание большой потенциал памяти HBM2, маловероятно, что GDDR5X будет использована на графических или вычислительных ускорителях, которым требуется 64 Гбайт памяти.

Энергоэффективность

Потребляемая мощность и тепловыделение являются двумя основными ограничителями вычислительной производительности в наши дни. Разработчики GDDR5X внесли целый ряд новых техник, призванных держать энергопотребление нового типа памяти под контролем.

Напряжение питания и шины ввода/вывода чипов GDDR5X было снижено с 1,5 В на сегодняшних устройствах до 1,35 В. Снижение Vdd и Vddq должно помочь сократить энергопотребление новой памяти на величину до 10 %, что является важным для высокопроизводительных и мобильных устройств, где потребление памяти может составлять значительную часть имеющегося энергетического бюджета.

Уменьшение напряжений не единственная мера, принятая для сокращения энергопотребления нового типа ОЗУ. Стандарт GDDR5X делает обязательным наличие в каждой микросхеме датчика температуры. Кроме того, становится обязательной поддержка управления частотой обновления данных на основании температуры, что может быть полезным для оптимизации энергопотребления в некоторых сценариях. Также существует целый ряд других функций и команд (per-bank self refresh, hibernate self refresh, partial array self refresh и ряда других), которые были специально созданы для уменьшения энергопотребления памяти GDDR5X.

Вследствие снижения напряжений и применения новых технологий, энергопотребление микросхем GDDR5X должно снизиться по сравнению с GDDR5 на одинаковых тактовых частотах. Тем не менее, если говорить о частотах и скоростях передачи данных в 12–14 Гбит/с, то потребление GDDR5X останется на уровне 2–2,5 Вт на чип, согласно данным Micron (т. е. от 10 до 30 Вт на карту, в зависимости от конфигурации). Даже при одинаковом, или даже чуть большем, потреблении в пересчёте на микросхему, GDDR5X обещает быть существенно более энергоэффективной с точки зрения пропускной способности на ватт по сравнению с предшественником. Как следствие, для целого ряда приложений (которым может не требоваться высочайшая пропускная способность) GDDR5X может оказаться лучшим выбором, чем GDDR5, поскольку позволит сократить абсолютное энергопотребление подсистемы памяти.

Форм-фактор

В то время как внутренняя архитектура GDDR5X претерпела существенные изменения по сравнению с GDDR5, переход индустрии на новый тип памяти обещает стать менее радикальным шагом, чем переход с GDDR3/GDDR4 на GDDR5 много лет назад. Кроме того, использование GDDR5X должно быть значительно проще и дешевле, чем применение памяти типа HBM или HBM2.

Микросхемы памяти GDDR5X используют обновлённый 190-контактный корпус BGA, размеры которого уменьшены до 14 × 10 мм. Для сравнения, память GDDR5 использует упаковку BGA с 170 контактами и размером 14 × 12 мм. В Micron считают, что более плотное размещение контактов (расстояние между центрами двух соседних контактов уменьшено с 0,8 мм до 0,65 мм) и уменьшенный диаметр контакта (уменьшен с 0,47 мм до 0,4 мм) сделают дорожки на печатной плате чуть короче, что в конечном итоге должно улучшить электрические характеристики и целостность сигнала. Учитывая, что GDDR5X будет работать на тактовых частотах 1,75–3,5 ГГц, любые улучшения в этой области являются важными.

Микросхемы памяти GDDR5X

Микросхемы памяти GDDR5X

Хотя новый корпус BGA потребует разработки новых печатных плат, а новые режимы работы и техники энергосбережения — новых контроллеров памяти, многие аспекты работы GDDR5 и GDDR5X (например, калибрация интерфейсов, обнаружение ошибок, протоколы работы и т. д.) остаются очень похожими. Кроме того, микросхемы GDDR5X памяти смогут работать в режимах GDDR5 для снижения энергопотребления.

Упаковки типа BGA очень недороги, они не требуют применения дорогостоящих кремниевых соединительных подложек (silicon interposer) как HBM. Кроме того, разработка новых печатных плат и контроллеров памяти едва ли потребует от компаний вроде AMD, NVIDIA, ASUSTeK Computer или Palit Microsystems существенных (в масштабах этих гигантов) затрат на научно-исследовательские и опытно-конструкторские разработки (НИОКР; research and development, R&D).

Поддержка индустрией

GDDR5X является стандартом JEDEC, который поддерживается членами этой организации. Документация JEDEC, которая описывает эту технологию, содержит идентификаторы трёх крупнейших производителей DRAM: Micron Technology, Samsung Electronis и SK Hynix.  Идентификация производителей памяти необходима для контроллеров памяти, чтобы различать устройства от различных поставщиков, а также их функциональные возможности и характеристики. Наличие идентификаторов изготовителей говорит о том, что они участвовали в разработке, рассматривали особенности нового типа ОЗУ и голосовали на заседаниях JEDEC, что косвенно говорит о заинтересованности. Тем не менее, конкретные планы Samsung и SK Hynix относительно производства GDDR5X на сегодняшний день неизвестны.

Графическая карта NVIDIA GeForce GTX Titan X c память GDDR5

Графическая карта NVIDIA GeForce GTX Titan X c память GDDR5

Что касается разработчиков графических процессоров, то как AMD, так и NVIDIA, являются членами организации JEDEC и участвуют в разработке новых типов памяти. Некоторое время назад корпорация Advanced Micro Devices подтвердила свои намерения в области использования GDDR5X наряду с HBM2. Компания NVIDIA предпочитает не говорить о своих планах, но она подтвердила, что принимала участие в разработке стандарта GDDR5X. В любом случае, принимая во внимание преимущества GDDR5X перед GDDR5 и постоянно растущие потребности графических карт в области пропускной способности памяти, новинка имеет все шансы получить широкое распространение.

Хотя GDDR5X может показать производительность, схожую с таковой у памяти типа HBM, не следует напрямую сравнивать потенциал GDDR5X и HBM/HBM2. Второе поколения HBM может предложить более высокую пропускную способность, низкое энергопотребление и меньший форм-фактор, чем GDDR5X, но за счёт существенных сложностей в разработке и производстве (а значит, по более высокой цене для конечного пользователя). Различные приложения имеют различные требования. Подсистема памяти НВМ2 с пропускной способностью 1 Тбайт/с как нельзя лучше пригодится премиальной графической карте, или ускорителю суперкомпьютерных вычислений. Однако для недорогих адаптеров, GDDR5 и GDDR5X останутся оптимальным выбором еще долгое время. Существует вероятность, что мы не увидим прямого противостояния памяти GDDR5X и HBM2 на рынке (подобно тому, что мы видели в случае RDRAM и DDR SDRAM полтора десятилетия назад). Иными словами, новые типы памяти будут дополнять друг друга.

Массовое производство

Первое поколение микросхем памяти GDDR5X компании Micron имеет ёмкость 8 Гбит и производится по технологическому процессу 20 нм. Компания использует данную технологию для коммерческого производства DRAM чуть менее года, а значит, техпроцесс постоянно совершенствуется. По мере улучшения технологии изготовления и архитектуры самих микросхем, увеличивается выход годных и повышается частотный потенциал. Как следствие, чипы GDDR5X компании Micron смогут увеличить скорость передачи данных свыше текущих 13 Гбит/с в будущем.

«Команда из центра разработки графической памяти Micron в Мюнхене делает фантастическую работу», — сказал Крис Кидо (Kris Kido), директор графического DRAM-бизнеса в компании Micron. «Мало того, что мы имеем функциональные устройства [памяти GDDR5X] раньше, чем ожидалось, эти ранние [микросхемы] работают со скоростью передачи данных более 13 Гбит/с! Компоненты памяти совершенствуются в процессе разработки и производства, а потому увидеть, что первые чипы имеют почти максимальную производительность — это приятный сюрприз. Эти ранние результаты невероятно обнадёживают».

Производство DRAM на одной из фабрик Micron

Производство DRAM на одной из фабрик Micron

Едва ли в Micron хорошо представляют себе семейство коммерческих продуктов GDDR5X на данном этапе. Достоверно не известно, способны ли ранние микросхемы GDDR5X передавать данные со скоростью 14 Гбит/с, работая с первым поколением контроллеров GDDR5X в нормальных условиях. Как следствие, вероятность того, что Micron выпустит подобные чипы на рынок в этом году, весьма невелика. Как правило, разработчики GPU довольно консервативны и не стремятся использовать наиболее производительные чипы DRAM новейших поколений. Например, AMD Radeon HD 4870 (первая в мире графическая карта, которая использовала GDDR5) была оснащена 512 Мбайт памяти со скоростью передачи данных 3,6 Гбит/с, хотя Qimonda уже тогда предлагала куда более быстрые микросхемы (4,5 Гбит/с).

Первые чипы памяти GDDR5X производства Micron имеют ёмкость 8 Гбит, а значит, они будут стоить значительно дороже, чем используемые на видеокартах сегодня микросхемы GDDR5 ёмкостью 4 Гбит. Кроме того, в связи с увеличением количества контактов, печатные платы под графические адаптеры с новой памятью могут стать дороже сегодняшних. Судя по всему, не следует ожидать, что видеокарты с GDDR5X будут иметь низкую цену. Тем не менее, следует ожидать, что они будут весьма мощными. К примеру, недорогой графический адаптер — уровня GeForce GTX 960 — с 128-разрядной подсистемой памяти GDDR5X со скоростью передачи данных 11 Гбит/с, сможет похвастаться 4 Гбайт DRAM на борту и пропускной способностью 176 Гбайт/с. Более дорогие видеокарты с 256-разрядной шиной памяти — уровня GeForce GTX 970/980 — получат уже 8 Гбайт DRAM и пропускную способность 352 Гбайт/с (выше, чем у GeForce GTX 980 Ti/Titan X).

Micron планирует начать поставки образцов GDDR5X широкому кругу своих партнёров этой весной. Старт массового производства GDDR5X намечен на середину 2016 года, т. е. этим летом. Достоверно не известно, когда на рынке появятся первые графические карты с памятью нового типа, но, похоже, это произойдёт в 2016 году.

Если вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

Новости про GDDR5X — МИР NVIDIA

Похоже, что у компании NVIDIA осталась гора памяти GDDR5X. Также у компании должна быть куча неиспользованных процессоров GP104. В результате компания стала создавать специальные модификации видеокарт серии Pascal.

Первой такой платой стала GeForce GTX 1060 6 GB на базе GP104 и памятью GDDR5X. Теперь же компания готовит заметно более быструю GeForce GTX 1070, которая также получит память нового типа.

Видеокарта Zotac GTX 1070 AMP Extreme Core GDDR5X. Общий видВидеокарта Zotac GTX 1070 AMP Extreme Core GDDR5X. Общий вид

Одним из первых производителей таких плат станет Zotac, который подготовил ускоритель GTX 1070 AMP Extreme Core GDDR5X (модель: ZT-P10700Q-10P).

Видеокарта Zotac GTX 1070 AMP Extreme Core GDDR5X. Здняя плита.Видеокарта Zotac GTX 1070 AMP Extreme Core GDDR5X. Здняя плита.

Как и версия GTX 1060 GDDR5X, новая плата Zotac обеспечивает частоту памяти в 8,00 ГГц, несмотря на то, что сами микросхемы GDDR5X могут работать на 10 ГГц. Плата содержит 8 ГБ памяти с шиной шириной 256 бит. Графический процессор разогнан с завода и работает с частотой 1607 МГц в номинале и 1797 МГц в режиме Boost, что ниже варианта GDDR5 AMP Extreme, где частота Boost составляет 1805 МГц, а память работает с частотой 8,20 ГГц.

Упаковка видеокарты Zotac GTX 1070 AMP Extreme Core GDDR5XУпаковка видеокарты Zotac GTX 1070 AMP Extreme Core GDDR5X

Всё это значит, что из коробки новый ускоритель не будет демонстрировать рекордную производительность, зато получит отличный запас для разгона.

сравниваем актуальную видеопамять — Рамблер/новости

Помимо быстрого графического процессора для игр также важен объем видеопамяти и то, насколько быстрой она является. Гигантские текстуры и информация для расчетов должны быстро поступать в распоряжение вычислительных элементов, иначе дело дойдет до «пробок» и снижения скорости смены кадров на экране монитора. Особенно высокие разрешения (более 1080р) с требовательным к вычислительным ресурсам сглаживанием быстро выбирают ресурсы памяти видеокарт среднего класса. В актуальных графических ускорителях, как правило, используются микросхемы стандарта GDDR5, более дорогие модели NVIDIA задействуют более быструю память GDDR5X.

Между тем в готовящихся к выходу на рынок ускорителях Vega от компании AMD будет использоваться высокоскоростная память второго поколения High-Bandwidth Memory (HBM2). Так каковы же главные особенности данных типов памяти?

Актуальная графическая память в сравнении GDDR5

GDDR5X

GDDR6

HBM2 Скорость передачи данных до 8 Гбит/с до 12 Гбит/с до 16 Гбит/с от 1,6 до 2 Гбит/с Интерфейс шины 512 бит 512 бит 512 бит 4.096 бит Напряжение 1,5 В 1,35 В 1,35 В 1,2 В Плотность чипа памяти До 8 Гбит До 16 Гбит До 8 Гбит До 16 Гбит Объем памяти 12 Гбайт 12 Гбайт 12 Гбайт 16 Гбайт Общая скорость 512 Гбит/с 768 Гбит/с 1024 Гбит/с 1024 Гбит/с Вышеприведенная таблица показывает основные характеристики четырех рассматриваемых нами типов памяти. Согласно спецификации, GDDR5X поддерживает пропускную способность на уровне до 12 Гбит/с и 512-битную ширину шины. В конечном продукте это может означать скорость передачи данных в 768 Гбит/с. Однако в графических картах такие показатели, о которых можно только мечтать, не достигаются.

Наибольшая пропускная способность GDDR5X у представленных на рынке моделей достигает 11 Гбит/с. Titan XP от компании NVIDIA хотя и предлагает 12 Гбайт видеопамяти, но использует «всего лишь» 384-разрядную вместо 512-разрядной шину памяти. GDDR6 против HBM2

Данные о GDDR6, которые компания SK Hynix представила на GTC 2017, особенно интересно сравнить с информацией о другой новой графической памяти года — HBM2. В лучшем случае оба типа памяти обеспечивают примерно одинаковую пропускную способность. Различия заметны в объеме. AMD объявила о готовящейся к выходу на рынок в конце июня 2017 года карты «не для геймеров» с памятью объемом 16 Гбайт. Поскольку конфигурация микросхем GDDR6 должна остаться идентичной конфигурации GDDR5, преодолеть порог в 12 Гбайт на одной карте производители графических ускорителей, скорее всего, не смогут.

HBM2 некоторое время будет иметь ограничение на уровне 16 Гбайт, но у этого стандарта есть возможность поднять планку повыше — причем в прямом смысле этого слова, поскольку до сих пор 3D-память используется в версии только 4 Гбайт на стек («4-Hi Stack»), но располагает возможностью объема стека до 8 Гбайт. Таким образом, объем HBM2-видеопамяти на графических картах может достигать 32 Гбайт.

Когда GDDR6 дойдет до геймеров?

SK Hynix обещает завершить разработку нового типа видеопамяти в четвертом квартале 2017 года. Кроме того, на GTC вовсю циркулировала информация о том, что массовое производство может быть запущено в 2018 году. Официальных партнеров на данный момент пока еще нет. Однако именно компания NVIDIA является наиболее вероятным кандидатом на эту роль.

Появление графических карт с видеопамятью GDDR6 до 2019 года маловероятно. Напомним, что члены ассоциации JEDEC, к числу которых относятся такие производители памяти, как SK Hynix, Micron и Samsung, договорились о спецификациях GDDR5X в 2015 году. Первые графические карты с данным типом памяти вышли на рынок только в 2016-м.

Видео дня. За базар ответил: как чиновники лишаются карьеры

Читайте также

Видеокарта. Что такое GDDR5

На сайте магазина «Электронный мир» по адресу http://elmir.ua/ имеется большой выбор игровых видеокарт, использующих стандарт GDDR5.

Однако они порой существенно дороже, казалось бы, аналогичных GDDR3. Как правило, это hi-end устройства и видеокарты среднего класса.

В чем же дело, и действительно ли дискретная видеокарта с памятью GDDR5 так хороша, чтобы за нее стоило платить?

GDDR5 – чистый маркетинг?

Когда-то, на заре компьютерной индустрии, все видеокарты имели единый стандарт памяти – SDR. В этом плане они ничем не отличались друг от друга в плане быстродействия, а это существенно облегчало задачу покупателю.

Ведь ему оставалось ориентироваться на объем памяти и мощность графического процессора. Однако времена безвозвратно изменились.

Теперь пользователю приходится делать куда более трудный выбор. Порой можно встретить мнение, будто видеокарта GDDR5 – чистая маркетинговая уловка, на практике не влияющая на увеличение производительности. Так ли это?

Про GDDR5

Конечно же, это не так. В современных видеокартах используются память типа DDR или GDDR, которая базируется на расширенных стандартах оперативной памяти.

В частности, карты GDDR5 построены на базе DDR3 SDRAM – это подразумевает повышенную пропускную способность. Ведь GDDR5 относится к пятому поколению устройств, созданных специально для приложений, которым жизненно требуется широкая полоса пропускания.

Можно, конечно, попытаться запустить современную игру и на устаревшей GDDR2, однако ничего хорошего из этого не выйдет.

При использовании GDDR5 производительность увеличивается вдвое. И это подтверждается как синтетическими тестами, так и отзывами самих пользователей. Так что GDDR5 действительно предпочтительнее, и это не маркетинговые уловки.

Некоторые факты о GDDR5

  • впервые стандарт GDDR5 появился в 2008 году. А это по меркам компьютерной индустрии довольно давно. Так что «со дня на день» можно ожидать следующего стандарта, например, GDDR6;
  • GDDR5 расшифровывается как Graphics Double Data Rate 5, под цифрой 5 подразумевается пятое поколение;
  • часто GDDR и DDR путают. На самом деле, это не одно и то же: GDDR5 – стандарт видеопамяти, а DDR – оперативной;
  • GDDR5 работает на частоте 5 ГГц, хотя теоретический предел 7 ГГц;
  • GDDR5 затрачивает меньше энергии при удвоенном быстродействии;
  • пропускная способность GDDR5 при 256-битной разрядности шины 120 Гб/с. Чтобы достичь того же результата, в GDDR3 пришлось бы использовать шину в 512 бит.

Как и какую видеокарту выбрать

Приветствую! Меня зовут Savat (Александр Саватин), на данном сайте я размещаю только полезные и интересные статьи, с иллюстрациями и видео, подписывайтесь на e-mail рассылку, будет интересно.

Типы памяти для видеокарт

На передовых видеокартах ставятся сразу несколько разных типов памяти. Старую SDR-памятьс одинарной скоростью передачи уже нигде не встретишь, да и современные разновидности памяти DDR и GDDR имеют существенно отличающиеся характеристики.


Разные типы DDR и GDDR позволяют передавать в 2 или же4 раза большее количество данных на этой же тактовой частоте за единицу времени, и потому цифру рабочей частоты часто предписывают двойной либо учетверённой, умножая на 2 или 4. Так, в случае если для DDR-памяти указана частота 1400 МГц, то данная память действует на физической частоте в 700 МГц, хотя показывают так называемую «эффективную» частоту, т. е. ту, на которой должна работать SDR-память, чтоб обеспечить ту же пропускную способность. То же самое с GDDR5, хотя частоту здесь даже учетверяют.

Главное превосходство новейших типов памяти заключается в возможности работы на больших тактовых частотах, а в соответствиис этим — в повышении пропускной способности в сравнениис прошлыми технологиями. Это достигаетсяза счет повышенных задержек, которые, вообщем, не так существенны для видеокарт. Первой платой, использующей память DDR2, стала NVIDIA GeForce FX 5800 Ultra.С той поры технологии графической памяти гораздо продвинулись, был разработан эталон GDDR3, который недалёк к спецификациям DDR2, с некими изменениями именно для видеокарт.

GDDR2 (DDR2) – представляет собой самую обычную DDR2, выполненную в другой корпусировке для достижения более высоких тактовых частот при работе в составе видеокарты. Впервые был использован в видеокарте GeForce FX5800Ultra, в настоящее время применяется только в видеокартах начального уровня

GDDR3 – электрические отличия от GDDR2 носят принципиальный характер и заключаютсяв наличии внутренней терминации и других усовершенствований, но к DDR3 эта память никакого отношения не имеет, поскольку по прежнему осуществляется четырёхкратная внутренняя предвыборка подобно DDR2 (т. е. сами ячейки памяти работают на вчетверо меньшей частоте, чем эффективная частота передача данных, а тактовая частота интерфейса (которую обычно и считают тактовой частотой памяти) соответственно вдвое меньше этой частоты (также аналогично «обычной» DDR2).
Несмотря на относительную «древность»(Впервые был использован в GeForce 6800Ultra), данный тип памяти до сих пор является основным для видеокарт nVidia (наприме, GeForce GTX 285), а также применяется в качестве унифицированной оперативной памяти в игровой консоли Xbox360.

GDDR3 — это специально предназначенная для видеокарт память, с теми же технологиями, что и DDR2, но с улучшенными характеристиками потребления и тепловыделения, что позволило создать микросхемы, работающие на более высоких тактовых частотах. Несмотря на то, что стандарт был разработан в компании ATI, первой видеокартой, её использующей, стала вторая модификация NVIDIA GeForce FX 5700 Ultra,а следующей стала GeForce 6800 Ultra.

GDDR4 — отличается от GDDR3в первую очередь наличием восьмикратной предвыборки, подобно «обычной» DDR3, и, следовательно, способностью работать на ещё больших тактовых частотах при одинаковой технологии изготовления. В настоящее время данный тип памяти практически снят с производстваи заменён GDDR5. Применялся ограниченно и тольков видеокартах ATI, в первуюочередь —в Radeon HD3870.

GDDR4 — это дальнейшее развитие «графической» памяти, работающее почти в два раза быстрее, чем GDDR3. Основными отличиями GDDR4 от GDDR3, существенными для пользователей, являются в очередной раз повышенные рабочие частоты и сниженное энергопотребление. Технически, память GDDR4 не сильно отличается от GDDR3, это дальнейшее развитие тех же идей. Первыми видеокартами с чипами GDDR4 на борту стали ATI Radeon X1950 XTX, а у компании NVIDIA продукты на базе этого типа памяти не выходили вовсе. Преимущества новых микросхем памяти перед GDDR3 в том, что энергопотребление модулей может быть примерно на треть ниже. Это достигаетсяза счет более низкого номинального напряжения для GDDR4.

Впрочем, GDDR4 не получила широкого распространения даже в решениях AMD. Начиная с GPU семейства RV7×0, контроллерами памяти видеокарт поддерживается новый тип памяти GDDR5, работающий на эффективной учетверённой частоте до 5,5 ГГц и выше (теоретически возможны частоты до 7 ГГц), что даёт пропускную способность до 176 ГБ/сс применением 256-битного интерфейса. Если для повышения ПСП у памяти GDDR3/GDDR4 приходилось использовать 512-битную шину, то переход на использование GDDR5 позволил увеличить производительность вдвое при меньших размерах кристаллов и меньшем потреблении энергии.

GDDR5 — cамый современный и самый быстрый тип видеопамяти, радикальное отличие от GDDR4 заключается в раздельном тактировании линий передачи данных и адресов,а такжев наличии эффективных средств снижения энергопотребления, сейчас используется во всех производительных видеокартах ATI/AMD и nVidia.

Тип памяти GDDR2 (DDR2) GDDR3 GDDR4 GDDR5
Год начала массового производства 2003 2004 2006 2008
Количество передаваемых бит данных по одной линии интерфейса за один такт 2 2 2 2
Предвыборка (количество внутренних банков на одном чипе) 4 4 8 8
Максимальная эффективная частота передачи данных 1ГГц 2.5ГГц 2.25ГГц (до 4ГГц на опытных образцах) 3.6ГГц (до 6ГГц на опытных образцах)
Номинальное напряжение питания 1.8–2.0В 1.8–2.0В 1.5В 1.5В

Подойдет ли видеокарта gddr5 на материнскую плату ddr3?

Данным вопросом задаются многие не очень опытные пользователи, которые решили улучшить игровую производительность своих персональных компьютеров за счет установки более современной и производительной видеокарты.

Чуть ниже мы разберем все особенности этого вопроса, расставив все точки над и.

Совместимость материнских плат и видеокарт

Те, кто опытнее сразу отметят неправильность вопроса подойдет ли видеокарта gddr5 на материнскую плату ddr3. Почему? Здесь все просто. GDDR5  это собственная память видеокарты, распаянная на ней отдельными чипами.

Расположение чипов памяти на видеокарте

DDR3 это тип оперативной памяти, которая поддерживается конкретной материнской платой.

Слоты оперативной памяти на материнской плате

Поэтому эти две памяти не имеют никакого отношения друг к другу и не зависят друг от друга. Видеокарте все равно какого типа оперативка используется на материнской плате, так же как материнской плате не важно с какого типа собственной видеопамятью работает видеокарта.

В совместимости видеокарты и материнской платы стоит учесть следующие моменты:

  • Разъем подключения. Он должен быть PCI Express у обоих. Но благо времена AGP разъема давно прошли и видеокарт/материнских плат с ним практически не осталось.

Разъем подключения видеокарты

  • Мощность блока питания. При установке более производительной видеокарты с GDDR5 памятью или любой другой, проверьте, чтобы ваш блок питания удовлетворял требованиям этой видеокарты.
  • Процессор. Здесь имеется ввиду, что слабый процессор не раскроет всего потенциала видеокарты и она не сможет выдавать свой нормальный уровень производительности из-за слишком медленного процессора.

Вывод

Ответ, пусть и на не совсем правильный вопрос, подойдет ли видеокарта gddr5 на материнскую плату ddr3 будет звучать — да, подойдет.
