В чем разница и отличия LED экранов от LCD (ЖК)

Современного человека сегодня окружает множество разных экранов и мониторов. Это дисплеи телевизоров, мониторов компьютеров, экраны мобильных гаджетов. Конечно, что все они имеют разные характеристики и особенности. Чем отличается ЖК от LED? Ответ вы найдете в нашей статье.

Стоит сразу сказать, что LED — это усовершенствованная версия LCD. Из этого выплывает, что ЛЕД экраны лучше обычных жидкокристаллических панелей, они ярче, качество картинки четче и точнее.

Сравнительная характеристика представленных типов экранов

Давайте проведем сравнительный анализ технических особенностей жидкокристаллических и светодиодных дисплеев, чтобы понять их сильные и слабые стороны.

• Качество картинки. LED имеют хорошую цветопередачу и контрастность, но это не свидетельствует о том, что ЖК чем-то хуже, просто они немного проигрывают светодиодам. У них цветопередача немножко ниже и не такая сочная яркость.
• Потребление электроэнергии. Если для вас экономия — это принципиальный вопрос, то стоит отметить, что разница между LED и ЖК в энергопотреблении составляет 40%. Жидкокристаллические экраны больше употребляют электричества.
• Размеры и параметры. Если учитывать показатели веса и размеров, то и здесь LED панели выигрывают. Они немного тоньше LCD мониторов, а значит и легче по весу. Как результат, напряжение на стену тоже меньше, что очень важно особенно в помещениях.
• Срок службы мониторов. Если рассматривать, что лучше LCD или LED с точки зрения долговечности, то и здесь мы вас не удивим, светодиодные панели долговечнее. Существует статистика, что при работе 8 часов ежедневно, ЛЕД экраны прослужат до 30 лет, в то же время ЖК экраны — 20. Исходя их этих данных видно, что LED видеоэкраны долговечнее LCD примерно на 30%.
• Влияние на окружающую среду. В наше время вопросы экологии особенно актуальны, поэтому этот аспект не стоит выпускать из виду.
  При утилизации обеих типов экранов, LED меньше влияют на окружающую среду, чем жидкокристаллические экраны.
• Стоимость изделий. Ну, тут можно ответить однозначно, что с появлением на рынке светодиодных экранов, стоимость LCD панелей резко упала. Если вам нужен хороший, но бюджетный вариант, то конечно ЖК экраны тут выигрывают.

Что же выбрать?

Мы объяснили вам, чем отличается LED от LCD, а что покупать выбирать уже вам. Если вам необходим экран, например, в телевизионную студию, для декора сцены и так далее, то конечно предпочтительнее выбирать светодиодный экран.

Он лучше будет смотреться в кадре, у зрителей будет четкая картинка. Но если вы ищите экран для частного использования или, скажем, для офиса, то можно купить жидкокристаллический дисплей. Он дешевле, а из вышеперечисленного, становится понятно, что не на много хуже LED панелей. Купить LED экраны высокого качества вы можете в компании «LED Экраны».

---

СМОТРИТЕ ТАКЖЕ: Видеопанели для рекламы • Большие LED экраны • Виды светодиодных медиафасадов

Что такое LED-дисплей? многие задаются данным вопросом.

Облик современных городов стремительно меняется. Новые технологии не только позволяют красиво осветить улицы разноцветными огнями, но и эффектно подать рекламную информацию. В настоящее время одним из самых мощных средств наружной рекламы является светодиодный экран или как его еще называют — LED-экраны. Если объяснить совсем просто, то это панель больших или средних размеров, поверхность которой плотно усеяна группами светодиодов или пикселями. Управляет длительностью свечения и яркостью каждого светодиода электронный блок управления. Таким образом на поверхности светодиодных дисплеев можно отображать не только статичные картинки, но и рекламные видеоролики, и даже фильмы.

В нашей компании «Future Vision» мы можем предложить 2 большие группы светодиодных экранов: уличные (outdoor) и внутренние (indoor), предназначенные исключительно для установки в помещениях. Рассмотрим каждую группу этих электронных устройств подробнее.

1. Уличные или наружные видеоэкраны

Самым главным отличительным признаком LED-дисплеев этого типа является наличие защитных корпусов, которые предохраняют светодиодное панно от дождя, снега и повышенной влажности во время тумана. Эти корпуса также минимизируют перепады температуры.

Основной технологией изготовления уличных светодиодных экранов является DIP. В данном случае каждый пиксель представлен группой отдельных светодиодов. В классической и часто используемой цветовой схеме RGB один DIP-пиксель включает в себя наличие светодиодов красного, зеленого и соответственно синего цветов. К достоинствам DIP-технологии можно отнести большую яркость свечения, а к минусам — небольшую разрешающую способность и значительное потребление электрической электроэнергии. Последний недостаток обусловлен еще и размерами светодиодных дисплеев, собранных по DIP-технологии — каждая сторона у распространенных моделей может быть больше 10 метров.

2. LED-экраны, предназначенные для установки в помещениях

Если сравнивать внутренние или «indoor» светодиодные дисплеи с их уличными аналогами, то в плане четкости и экономии электроэнергии они безусловно лидируют. Уступают лишь по яркости свечения и размерам. Эти устройства не пригодны для монтажа на открытом воздухе, разве что временный монтаж, причем исключительно в хорошую погоду. Для их изготовления используется другая, более новая технология SMD. В данном случае светодиоды одного пикселя собираются под одним корпусом. На панели экрана отдельным элементом выступает уже не светодиод, а целый пиксель. Эти устройства практически всегда имеются в концертных залах, больших помещениях для проведения съездов и конференций, салонах телестудий, в аэропортах и железнодорожных вокзалах.

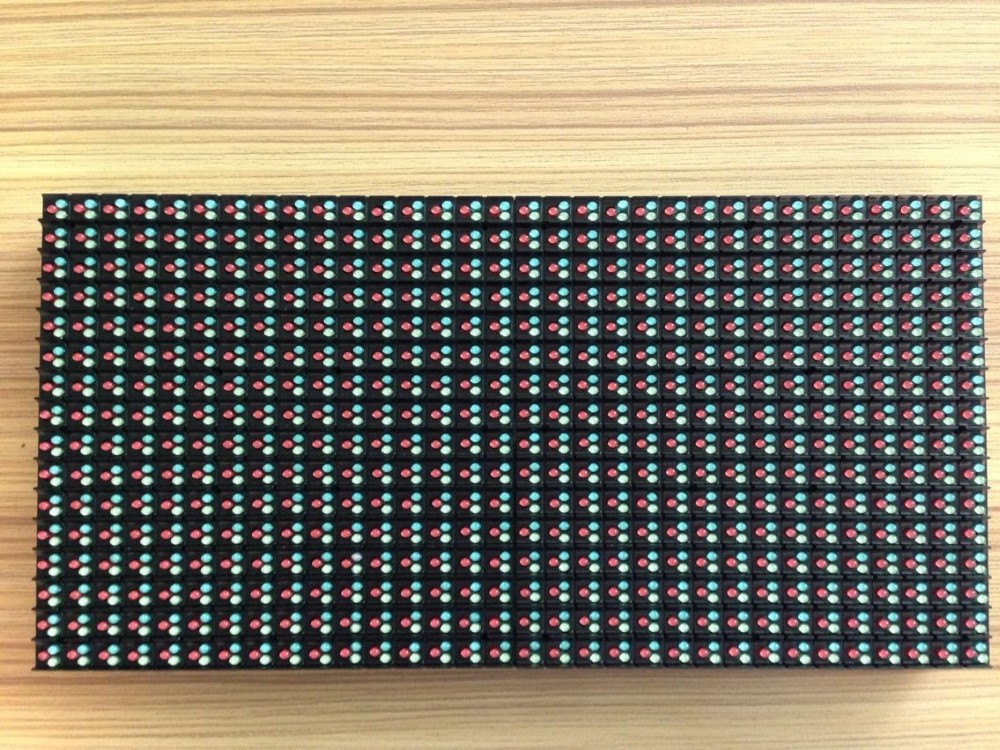

Сборка LED-экранов такого типа производится с использованием модулей, центры которых разнесены друг от друга на расстояние 4-5 мм. За счет этого устройства формируют картинку довольно высокого качества, позволяющую транслировать даже художественные фильмы.

Что такое OLED-дисплеи и правда ли это — прорыв на рынке экранов

Рассказываем, как дисплеи OLED позволяют тратить меньше электричества и какая технология будет доминировать в ближайшие годы

Из этой статьи вы узнаете:

Как устроены OLED-дисплеи

OLED — это органические светодиоды, которые самостоятельно испускают свет при прохождении через них электрического тока. На английском эта аббревиатура расшифровывается как Organic Light Emitting Diod.

Если переводить на русский язык, получатся светоизлучающие органические дисплеи. Органические — не значит «живые». Здесь под органикой подразумеваются углеродсодержащие полимеры, которые фосфоресцируют, если через них пропустить ток. Причем светятся они тем ярче, чем больше тока на них подать. Если ток не подавать вовсе, свечения не будет.

Технология OLED превзошла LCD и LED по многим показателям. До недавнего времени матрицы на основе органических светодиодов встречались только в смартфонах и телевизорах. В 2020 году выпуск ноутбуков с OLED-дисплеями начала компания ASUS.

Фото: ASUS

Чем OLED отличается от LED и LCD

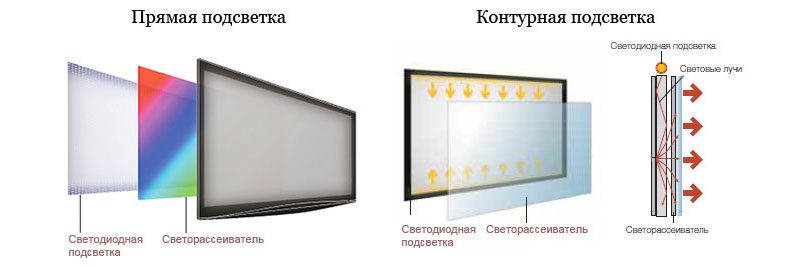

• Ключевое отличие OLED-экранов от более распространенных жидкокристаллических вариантов в том, что LCD или LED требуют внешней подсветки. Такие дисплеи состоят из множества слоев, в результате чего толщина устройств увеличивается.

Собственно, эти слои нужны в том числе для того, чтобы вместить подсветку: для минимизации объема ее принято размещать по бокам. В более простых вариантах LСD-экран светится весь: по сути, экран превращается в одну большую лампу, которая светит пользователю прямо в глаза.

OLED-экранам такая подсветка не требуется: как только на устройство подается ток, нужные диоды начинают светиться без дополнительного стимулирования. «Нужные» — определяющее слово при описании OLED-технологии.

Поскольку в LCD и LED светятся не конкретные пиксели, а подсветка под группами пикселей, даже кристально черный экран будет немного засвеченным — «сероватым». В OLED светятся исключительно те пиксели (диоды), что должны. В результате контрастность OLED-дисплеев может достигать миллиона к одному, в то время как LED-варианты предлагают тысячу к одному.

• Масса устройства. Если LED-дисплеям нужно уместить внутрь всю «начинку», то в OLED слоев меньше. Поэтому они оказываются легче и тоньше.
  Этот параметр особенно важен для больших настенных телевизоров и ноутбуков: более легкие ноутбуки проще носить с собой. А легкие настенные телеэкраны проще закрепить на стене.
• Энергопотребление. LCD и LED-экраны расходуют электричество всегда, поскольку подсветка необходима каждую секунду работы. OLED позволяет тратить меньше ватт.
• Возможность согнуть экран. Формирование OLED-дисплея из тысяч маленьких диодов позволяет придать ему любую форму: например, полукруга в случае с большими телевизорами. Производители смартфонов помещают OLED-экран на кромки телефонов — получается, что дисплей словно «налезает» на боковые грани телефона.
• Есть и еще одно свойство, которое отличает OLED от жидкокристаллических экранов предыдущего поколения: скорость реакции диодов. Правда, заметить отсутствие запаздываний на OLED-дисплеях можно разве что при просмотре спортивных трансляций или сцен драк в боевиках, где картинка очень быстро меняется.

Большинство современных гаджетов, будь то телевизоры, ноутбуки или смартфоны, оснащаются LED-экранами. Но в премиальном сегменте OLED уже победил: такие дисплеи ставят на самые продвинутые модели.

Цветопередача LCD- и OLED-экранов (Фото: ASUS)

«Процесс разработки технологии дисплеев сам по себе небыстрый. Как показывает практика, от момента создания до массового использования проходит 30–40 лет, — рассказал директор по маркетингу ASUS в России, странах СНГ и Балтии Влад Захаров.  — Массовое распространение OLED-технологии происходит в данный момент: в ближайшие несколько лет все только и будут говорить про OLED».

Почему OLED показывает четче, чем плазма

В середине 2000-х годов стандартным ЖК-дисплеям уже была альтернатива — плазменные экраны. Десять лет назад они давали более четкое изображение, чем LCD, и считались прорывной технологией. В 2014-м история зашла в тупик: производители посчитали развитие плазменных экранов нерентабельным и прекратили выпуск всех таких устройств.

Сейчас телевизоры с плазменным экраном можно купить с рук, так как некоторые все же считают, что такие экраны до сих пор предлагают лучшее качество изображения. На деле жидкокристаллические дисплеи проделали большой путь, и даже современные LCD-экраны успели превзойти плазменные экраны.

Разница качества изображения ЖК- и OLED-дисплеев (Фото: ASUS)

Все дело в размере пикселя. Чем он мельче, тем большее разрешение может получить сколь угодно маленький экран. Технология плазменных дисплеев подразумевает определенный размер пикселя, который при всем желании не может уменьшиться. Это незаметно в гигантских экранах во всю стену, но становится критически важным при выборе компактного телевизора или ноутбука.

Причина в том, что каждый пиксель в плазменных экранах представляет собой сечение трубки, в которую закачан инертный газ. Этот газ находится в четвертом агрегатном состоянии — плазмы, — откуда и берется название. Такие трубки нужно компактно разместить под поверхностью дисплея. Получается, что в небольших размерах плазменные экраны не могут выдавать столь же четкое изображение, как OLED и даже LCD-дисплеи 2020-х годов, — у «плазмы» крупнее пиксель.

OLED или IPS: что выбрать

IPS — это не альтернативная технология, а тип матрицы ЖК-дисплеев. По сути все IPS-дисплеи — это те же LED-экраны, которые рассеивают приходящий свет, в то время как OLED-экраны свет излучают.

Цветопередача ЖК- и OLED-дисплеев при одинаковом уровне яркости (Фото: ASUS)

Преимущества OLED в сравнении с IPS:

• OLED-экраны обычно тоньше и легче, чем IPS;
• контрастность OLED может быть на несколько порядков выше, чем у IPS;
• OLED тратит меньше электричества, чем устройства с IPS;
• все IPS-экраны строго плоские. OLED можно сделать и плоским, и изогнутым;
• в OLED пиксели расположены ближе к экрану, поэтому под углом изображение искажается меньше, чем на IPS-дисплеях.

Недостатки OLED в сравнении с IPS

• Срок службы. У каждого пикселя есть определенная длительность эксплуатации, и если каждый будет светиться самостоятельно, то рано или поздно наступит выгорание. Разумеется, IPS тоже не вечен, но при сопоставимой интенсивности использования IPS должен прослужить дольше.

Отдельные производители придумали, как обойти это ограничение. «Для OLED-дисплеев не рекомендуется использовать статическое изображение элементов на продолжительный период времени — это поможет избежать проблемы выцветания, — говорит Влад Захаров. — С нашей стороны во всех OLED-ноутбуках будет предустановлен черный скринсейвер с анимацией в виде мыльных пузырей. Это будет защищать экран в моменты, когда ноутбуком не пользуются».

• Воздействие на зрение. Люди с высокой чувствительностью зрачков могут заметить мерцание OLED. Такое мерцание вызвано большей частотой смены кадров: пиксели чаще гаснут и загораются, и глазам становится сложно это воспринимать. Усталость глаз возникает далеко не у каждого обладателя OLED-устройства, но все же об этом стоит помнить при выборе между IPS и OLED.

Фото: ASUS

OLED и AMOLED: в чем разница

AMOLED — топовая разновидность OLED-дисплеев. Если OLED — это целый класс, то AMOLED — подвид, идеально подходящий для тачскринов. Особенность AMOLED в том, что к стандартным слоям OLED-дисплея здесь добавлен дополнительный пласт: активная матрица из тонкопленочных транзисторов — почти такая же, как в IPS-дисплеях. А значит, AMOLED объединяет в себе преимущества IPS и классического OLED.

Слой транзисторов позволяет «запомнить» информацию, которая необходима для поддержания совместимости пикселей. В результате четкость изображения повышается. Побочным эффектом становится утолщение экрана, а также риск разгерметизации: если транзисторный слой AMOLED «отклеится» от основного OLED-дисплея, экран быстро растеряет все возможности по цветопередаче.

AMOLED «на максималках» — это SuperAMOLED. Здесь активную матрицу из кремниевых транзисторов соединяют с остальными пластами дисплея, и разгерметизация не страшна. Поэтому если стоит выбор между OLED и AMOLED, то второй вариант даст выигрыш в качестве картинки, зато первый позволит избежать риска внезапного выцветания. Если же нужно выбрать между OLED и SuperAMOLED, то последний вариант предпочтителен.

OLED или QLED: плюсы и минусы

QLED — это дисплеи на квантовых точках, то есть на сверхмаленьких носителях заряда размером в несколько нанометров. QLED принято считать следующей ступенью эволюции дисплеев за счет еще более заметного уменьшения размера пикселя, а вместе с этим и повышенной четкости изображения.

При этом в существующих сейчас дисплеях, которые позиционируют как QLED, квантовые точки используют исключительно для подсветки. Они не генерируют изображение самостоятельно. Это значит, что имеющиеся в продаже QLED-устройства — это просто качественное изображение без подлинного прорыва в технологиях. Хорошая альтернатива для OLED, но не более того.

Полноценного QLED-телевизора или QLED-ноутбука не существует до сих пор. Исследования в области квантовых точек ведутся с 1990-х годов, но готового к продаже товара с таким дисплеем никто пока не выпустил.

Компании-гиганты инвестируют в это направление миллиарды долларов и анонсируют появление настоящих QLED-экранов к середине 2020-х годов. В 2011-м компания Samsung показала опытный образец четырехдюймового QLED-дисплея. Смогут ли инженеры довести эту технологию до ума, пока неясно.

Тренды на рынке дисплеев в ближайшие годы

• Замещение LED-дисплеев на более современные OLED-дисплеи. От массового обновления останавливает только цена: по состоянию на 2021 год OLED стоят дороже. Но бурное развитие этой технологии и открытие новых заводов неизбежно приведет к удешевлению — вопрос только в сроках.
• Захват верхней ценовой категории еще более совершенными экранами — такими как TOLED. Это прозрачные экраны, позволяющие легко видеть изображение даже на очень ярком свете.
• Дополненная реальность. Абсолютная прозрачность TOLED-дисплеев позволит крепить их прямо на окна или лобовые стекла автомобилей и при необходимости выводить всплывающие подсказки для водителя при движении по дороге. Технологию также можно будет адаптировать для шлемов: удачная находка для мотоциклистов, летчиков и профессиональных гонщиков.
• Технология microLED. «Эта технология должна решить главный недостаток текущих OLED-панелей: выгорание органических светодиодов. В технологии microLED органический светодиод заменили на микроскопический светодиод из нитрида галлия, который способен проработать намного дольше и не подвержен выгоранию. На ближайшие десять лет у разработчиков microLED стоит главная задача — добиться качественно нового подхода в пайке микроскопических светодиодов, чтобы стало возможным увеличение количества пикселей на дюйм. Соответственно, по качеству строения дисплея microLED сможет догнать OLED. С течением времени стоимость производства microLED снизится настолько, что технология будет конкурировать с OLED-панелями», — рассказал Влад Захаров.
• Еще одна перспективная разработка — PHOLED. В ней задействованы диоды с электрофосфоресценцией ультравысокого КПД. Если классический OLED преобразует в свет всего 25% полученной электроэнергии, то результативность PHOLED стремится к 100%. Следовательно, энергии тратится вчетверо меньше, и образуется колоссальная экономия: как в деньгах, так и в размерах батареи для смартфона или ноутбука.

Но что еще важнее — эффективность PHOLED сделает возможной давнюю мечту фантастов: превращение в дисплей целых стен. Низкое энергопотребление таких диодов позволит покрыть ими, к примеру, стену комнаты и освещать помещение диодами, а не лампочкой. Это изменит сам принцип того, как освещаются дома, и сделает здания со светящимися снаружи стенами привычным атрибутом городского пейзажа.

Технология IPS LCD экранов

Наверняка каждый пользователь современного смартфона, телевизора или монитора слышал такое понятие, как IPS LCD матрица. Но что это значит? Какие преимущества присущи таким изделиям, и как работает данная технология? На все эти вопросы вы получите ответы в данной публикации.

0.1. ips lcd экран при приближении

Итак, в первую очередь стоит разобраться с тем, что же такое LCD и IPS. Это позволит понять, есть ли между ними какая-либо разница.

1. Что такое LCD

LCD – это сокращение от Liquid Crystal Display, которое в переводе на русский означает жидкокристаллический дисплей. Это объясняет негласное название таких матриц – ЖК. Таким образом, практически любой экран, который есть в вашем доме – монитор, телевизор, мобильный телефон, и даже экраны на бытовой технике, является LCD. На данный момент LCD экраны пользуются наибольшим распространением во всем мире, так как они обладают массой неоспоримых преимуществ, при этом они являются доступными и недорогими. Единственным конкурентом таким экранов является плазменная панель, однако такие экраны стоят немного дороже LCD.

2. Тип LCD экрана IPS

IPS в отличие от LCD является типом матрицы в LCD экранах. Таким образом, невозможно сказать, что лучше IPS или LCD, так как это две составляющие одного целого. ЖК – это тип экрана, а IPS – это тип матрицы в жидкокристаллическом дисплее.

Технология IPS была разработана относительно давно, и сегодня мы можем наблюдать ее активное развитие и улучшение. Основное отличие таких матриц заключается в расположении управляющих электродов, которые расположены на одной плоскости с молекулами жидких кристаллов, в отличие от TN, где электроды расположены на разных сторонах кристаллов.

Такое решение означает, что при выключенном дисплее (при отсутствии электромагнитного поля) жидкие кристаллы располагаются таким образом, чтобы свет не проходил сквозь молекулы, что делает экран черным. Это объясняет тот факт, что в случае выхода пикселя из строя на экране появляется черная точка. Помимо этого, технология IPS позволила увеличить углы обзора до 170˚ (а в новых моделях до 178˚). Среди всех матриц, IPS имеют самый большой угол обзора, сравнимый только с плазменной панелью, что является главным достоинством данной технологии.

Но, как и любая другая технология экрана IPS LCD имеет свой недостаток. Заключается он в длительном времени отклика. Для решения этой проблемы были проведены некоторые доработки. Более того, технология IPS активно развивается и в наше время. Разработчики постоянно улучшают показатели таких матриц и уже на данный момент они ничем не уступают технологии TN по времени отклика, при этом существенно выигрывая в остальных параметрах. По мнению большинства производителей электроники, именно IPS матрицы имеют наибольшие перспективы. Это выражается в том, что подавляющее большинство производителей мониторов, смартфонов и планшетных ПК используют именно IPS матрицы.

3. Super LCD или IPS LCD

Непрерывное активное развитие технологий в области производства высококачественных дисплеев стало причиной появления на свет нового типа матриц, которые получили название – super LCD. Такой тип экранов имеет весьма высокие показатели. Это более естественные цвета, хорошие углы обзора, высокая контрастность и четкость изображения. Все эти показатели существенно превосходят показатели первых IPS дисплеев.

Однако разработчики IPS матриц также не теряли времени, разрабатывая новые решения, позволяющие достичь более высоких показателей по всем характеристикам. Так, почти за 13 лет эволюции в свет вышло несколько улучшений IPS матриц:

• Super IPS – для улучшения времени отклика;
• AS-IPS (Advenced Auper IPS). Данная технология позволила повысить прозрачность самой матрицы, при этом улучшить контрастность и яркость;
• Horisontal IPS–более натуральный белый цвет;
• Professional IPS–повышение количества цветов до 1,07 млрд. Данная технология считается лучшей среди ЖК экранов. В это же время разработчики трудились над улучшением времени отклика, благодаря чему на свет появилась E-IPS матрица, с откликом равным 5 мс.

4. IPS и не IPS матрица на планшете: Видео

Такие разработки позволили матрицам IPS в LCD экранах вырваться на первое место. Лидирующие позиции они занимают в наше время. Конечно, стоит отметить, что современные технологии TN+Film, Super LCD, Amoled и другие, не значительно уступают, а в некоторых областях, даже и превосходят технологию IPS. Поэтому, какой экран выбрать super LCD или IPS зависит только от вас, ваших предпочтений и требований.

5. Преимущества IPS матриц

Как уже говорилось выше, современные IPS матрицы имеют целый ряд преимуществ. Разработчики и сейчас работают над новыми решениями, постоянно повышая показатели дисплеев, работающих на IPS матрицах. Главное преимущество IPS дисплеев – это натуральные цвета. Глубокий и максимально естественный черный цвет, а также чистый белый цвет делают такие дисплеи идеальными для тех, кто работает с фотографиями.

Кроме этого, мониторы IPS имеют самые большие углы обзоров без искажений и потерь цветности. Это спорное преимущество, так как обычно пользователь располагается прямо перед монитором или телевизоров. К тому же такие конкуренты как Amoled, super LCD и TN+Film также имеют большие углы, которые не значительно уступают IPS. Но все же факт остается фактом. В этом плане IPS впереди.

Есть, конечно же, и недостатки, к примеру, более высокая стоимость, в сравнении с TN+Film, а также большее потребление энергии, что очень важно для автономных устройств. Однако в совокупности всех свойств матрицы IPS все же занимают лидирующую позицию, хотя остальные технологии практически не отстают.

Interactive — Пресс-центр — Статьи

Светодиодные экраны

Светодиодный экран ( LED-дисплей или LED-screen) – это устройство, предназначенное для отображения визуальной информации.
Пикселем в светодиодном  экране является полупроводниковый светодиод.
Основанный на современных технологиях, LED-дисплей —  это практически единственный тип экрана, эффективно работающий при любой освещенности и при любых погодных условиях.

Вы можете купить светодиодный экран любого размера
Светодиодные экраны имеют модульную конструкцию, поэтому их можно наращивать до впечатляющих размеров.
Еще одно преимущество модульной конструкции в том, что такой экран может работать как автономно, так и быть элементом декорации.

Аренда LED дисплея – идеальное решение для сценических площадок
Светодиодные LED дисплеи используют на концертах, фестивалях, ТВ — проектах и других масштабных мероприятиях.
Кроме того, светодиодные экраны используют для организации наружной рекламы.

В чем причина популярности светодиодных экранов?

• Высокая контрастность и яркость. Яркое, цветное изображение высокой контрастности и любого размера независимо от внешнего освещения. Будет ли установлен экран на улице при ярком солнечном свете или в помещении – результат всегда идеален.
• Любая конфигурация и размера экрана. Выбирайте:  бегущая строка, табло, столб. Именно эта особенность светодиодного экрана сделала его столь популярным в сфере шоу-бизнеса и на телевидении.
• Более 16 миллионов цветов. Богатейшая цветовая палитра позволяет создавать изображения самого высокого качества.
• Простота в управлении. Управление светодиодным экраном не сложнее, чем управление обычным телевизором. Также просто можно сменить видеоинформацию.
• LED дисплей работает без участия оператора. Все это возможно благодаря наличию программного обеспечения и системы контроля. Также возможно управлять экраном дистанционно.
• Светодиодные экраны можно использовать как в помещении, так и на открытом воздухе. Кроме того, светодиодный экран (LED дисплей) можно эксплуатировать в помещениях с загрязненным воздухом и в помещениях, где есть особые требования к уровню шума.
• Возможность прямых видео трансляций.

Посмотрите, как это выглядит:

Кроме того, презентабельный внешний вид экрана – это показатель благополучия и финансовой состоятельности компании. А потому может сослужить хорошую службу при ведении важных переговоров.

Получайте дополнительный доход
Как? Просто продавая рекламные трансляции другим компаниям.

Поставка светодиодных экранов
У нас вы найдете лучшие LED-дисплеи от ведущих производителей. Только проверенная продукция отличного качества:

• Экраны, для наружного использования (Outdoor), которые предназначены для крупных мероприятий, для рекламных целей и стадионов.
• Экраны, предназначенные для внутреннего использования (Indoor).
• Разборные и передвижные мобильные светодиодные экраны.

Заказывая светодиодный экран у нас, вы получаете:

• всю необходимую проектную документацию;
• металлические конструкции, предназначенные для надежного крепления LED-дисплея;
• доставку светодиодного экрана;
• обучение персонала;
• монтаж и настройка дисплея;
• гарантийное и послегарантийное обслуживание.

Светодиодный LED-дисплей необходим вам время от времени? В этом случае идеальный вариант – аренда светодиодного экрана. Мы соберем ваш светодиодный экран прямо на территории аренды.

Остались вопросы?
Желаете купить LED дисплей?
Звоните нам прямо сейчас!

• WWW.1ACTIV.RU

• +7 (495) 647-62-59

Что такое mini-LED дисплей и зачем он нужен Apple?

Возможно, совсем скоро, в течение месяца, аббревиатура mini-LED станет такой же распространенной, как ее предшественники – LCD, LED, OLED. Возможен еще один вариант написания – miniLED.

Скорее всего, вы будете видеть ее в рекламных роликах Apple, в описаниях товаров в онлайн-магазинах, а также в роликах экспертов на YouTube. В принципе пользователям хватит понимания, что это всего лишь один из видов дисплеев. Для повседневного использования человеку совсем не обязательно знать ряд отличий от аналогов. Однако мы попробуем немного «просветить» вас, не запутав в многообразии букв. Объясним, что такое mini-LED «на пальцах».

Большинство современных пользователей знакомы с первыми сенсорными дисплеями. Тогда они уже впечатляли, но увидеть что-то можно было, только смотря ровно перпендикулярно на экран. Стоило немного наклонить гаджет, и изображение исчезало.

Фото: Mini-LED-дисплей

СПРАВКА: Почти все дисплеи, существующие на данный момент, – потомки LCD.

Только во второй половине десятых годов XX века в LCD-дисплеи поверили. До этого к ним относились как к устройствам, обреченным на вымирание. Однако они все-таки оставались на рынке. Этот тип дисплеев до сих пор активно используется и планирует завоевать еще большую популярность. Разберемся подробнее.

Отличия LCD от LED

Первое, что улучшили разработчики в достаточно простых и дорогих LCD-дисплеях, – это подсветка. За жидкокристаллическим экраном поместили источник света. Он убрал часть проблем, но добавил и новые. Экраны, которые были оснащены подсветкой, имели достаточно большой угол зрения. Это значит, что можно было наклонить телефон и не потерять изображение или текст на экране. Однако стоимость из-за этого существенно увеличилась.

Следующий этап развития сенсорных экранов – появление LED-дисплеев.

Для повышения продаж маркетологи решили называть LCD-дисплеи со светодиодной подсветкой LED-дисплеями. Производители старались сделать экраны максимально яркими. Потребители кидались на самые цветные из них. Размеры и качество таких дисплеев быстро росли. Производители делали все больше устройств, соответственно, цены резко начали снижаться.

СПРАВКА: Кстати, первый айфон был с LCD-дисплеем. Он обладал достаточно скромными характеристиками.

Немного информации об OLED-дисплее

Он представляет собой светодиод на основе органических соединений, испускающий очень яркий свет. В таких дисплеях не предусматривается подсветка. Каждый пиксель – это три разных светодиода следующих цветов – голубого, зеленого и красного.

Понравилась статья? Подпишись на наш телеграм канал. Там новости выходят быстрее!

Преимущества

• В таких дисплеях нет предела контрастности.
• Минимальная толщина OLED-дисплеев – плюс, который невозможно оспаривать.
• Дисплеи работают даже при сгибании.
• OLED отличаются нереально высокой скоростью реакции.

Большинство компаний, производящих смартфоны, работали с OLED-дисплеями. Эксперты писали статьи, предшественников называли устаревшими. Однако Apple не решалась перейти на этот тип дисплеев. Пользователи возмущались, небольшая часть из них перешла на гаджеты от других производителей, но у Apple были на то свои причины, и они в принципе понятны. Разберем минусы.

Недостатки

• Быстрое выгорание OLED-дисплеев. Чаще всего выходили из строя голубые светодиоды. Чем больше выставлялось значение яркости, тем быстрее экран портился.
• Слишком яркие неподвижные картинки спустя время оставляли на экране след.
• Для устройств с большим экраном проблемы усугубляются.

В итоге Apple начала использовать OLED-дисплеи. Первым устройством были Apple Watch в 2015 году. Следом вышел MacBook Pro, в котором разработчики предусмотрели OLED Touch Bar. А в 2017 году Apple представил iPhone X с использованием этой технологии. Разработчики убрали часть проблем, некоторые из них получилось только ослабить.

Mini-LED-дисплей

Apple начала с характерным для себя упорством пытаться исправить все недостатки OLED. Разработчики действительно нашли много решений, но добиться нужного качества не получалось. Тогда подразделение, которое отвечает за дисплеи, обратило внимание на mini-LED. В тот момент такой тип дисплеев казался нереальным. Существовало несколько образцов.

По сути, это практически OLED-дисплей, но светодиоды на основе органических соединений заменены нормальными светодиодами минимального размера. На каждый пиксель их приходится по три штуки. Обычно их миллионы. Такой тип дисплея сочетает в себе все плюсы OLED, исключая недостатки.

Отмечаются отличная контрастность и время реакции в сочетании с долгим сроком использования, ведь для выгорания пикселя нужно в тысячу раз большее время для экспозиции.

В каких устройствах Apple использует технологию?

Инсайдеры сообщали, что партнеры Apple уже с 2015 или 2016 года дорабатывали mini-LED до необходимого качества. Все это время компания активно работала с Epistar. Возможно, если бы не потрясения 2020 года, mini-LED дисплеи уже начали бы активно производиться в конце лета. Скорее всего, современными дисплеями оснастят iPad Pro и последующие разработки.

Роман Владимиров, эксперт по товарам Apple, менеджер компании pedant.ru. Консультант сайта appleiwatch.name, соавтор статей. Работает с продукцией Apple более 10 лет.

Как устроены дисплеи, и почему за LTPO будущее?

Дисплей — это второй по важности элемент в любом гаджете. На него мы смотрим всё время, пока пользуемся каким-либо устройством, и производители всё больше внимания уделяют разработке дисплеев. За последние несколько лет мы стали свидетелями самого масштабного и активного развития жидкокристаллических и OLED-матриц, в которых прокачали разрешение и цветопередачу.

Однако за такими улучшениями последовали и проблемы — большую часть заряда аккумулятора любого устройства отнимает именно экран. И здесь производители тоже нашли решение — выпускать дисплеи по технологии LTPO. В этом материале вы узнаете, как работают дисплеи, что такое частота обновления, и как Apple в очередной раз опередила весь рынок.

Какие дисплеи существуют?

Из сотен подвидов матриц и их маркетинговых названий всего существует два основных типа дисплеев — LCD и OLED. Чем они отличаются?

В случае с LCD-экранами матрица имеет более сложную структуру. На подложку сначала наносится слой с внутренней подсветкой — именно она отвечает за то, светится экран или нет. Затем на подсветку наносятся специальные поляризационные слои, затем идёт слой с жидкими неорганическими кристаллами, которые отвечают за пропускание света, цвет формируется на слое со светофильтром.

На нём также находятся разные неорганические вещества. К примеру, кремний, пропуская через себя свет, выдаёт синий оттенок, нитрид индия-галлия выдаёт зелёный, а арсенид алюминия-галлия — красный.

В случае с OLED ситуация с компоновкой иная. Здесь на подложку с тонкоплёночными структурами с помощью распыления наносятся слои с органическими веществами, которые также выдают красный, синий и зелёный цвет. А их свечение достигается путём помещения плёнки, на которой они находятся, между двумя проводниками. Когда ток проходит через вещества, они начинают светиться.

Да, в OLED не нужна подсветка, в отличие от LED, потому что каждый пиксель светится самостоятельно и для управления яркостью применяются два способа: изменение напряжения и широтно-импульсная модуляция или попросту ШИМ, про который вы наверняка слышали. Но что это такое?

Про частоты

ШИМ — это частота, с которой мерцают светодиоды экрана, чем эта частота выше — тем лучше. Комфортным значением, при котором наши глаза перестают замечать мерцания, является частота 60 Гц. Всё, что ниже, уже может приносить дискомфорт. Однако есть ещё такая штука, как частота обновления (развёртки).

OLED и IPS

Этот параметр никак не зависит от частоты ШИМ. У IPS-экранов частота ШИМ может достигать 2 кГц, однако частота развёртки у них может быть и 60 Гц и 120 Гц.

Частота развёртки — это скорость того, как часто изображение обновляется на экране. Чтобы лучше понять, как этот процесс происходит, давайте обратимся к ЭЛТ-мониторам. Наверняка у тех, кто родился в 90-х и начале 2000-х, такой стоял дома.

Частота обновления матрицы

ЭЛТ — это аббревиатура от «электронно-лучевая трубка». Технология производства таких мониторов была открыта в 1859 году немецким физиком Юлиусом Плюккером.

Внутри трубки находится три излучателя электронов, которые направляют свой поток выборочно на обратную стенку экрана, покрытую люминофором (специальное вещество, которое светится красным, синим или зелёным цветом, формируя конечную картинку). Каждый из этих излучателей отвечает за работу с ячейками красного, зелёного и синего цвета соответственно.

Если посмотреть в замедленной съёмке на то, как работает ЭЛТ-монитор, то можно заметить, что изображение формируется построчно — сверху вниз. Чем чаще это происходит, тем выше частота развёртки такого монитора.

Скорость обновления в случае с ЭЛТ-мониторами зависит от магнитов, которые управляют движением потока электронов и пропускной способностью излучателей. Обычно она фиксированная. В случае с современными экранами ситуация похожая, правда вместо построчного обновления изображение на матрице обновляется всё и сразу. Для этого матрица на долю секунды гаснет и снова загорается.

Скорость того, как часто происходит это обновление, зависит от материала и технологии, по которой изготовлена матрица дисплея и пиксели на ней.

Частота развёртки

Окей, основу устройства дисплеев мы разобрали, теперь переходим к сути. OLED и LCD — это лишь типы матриц, которые производятся разными способами. К примеру, LCD-матрицы могут быть произведены по технологиям IPS, TFT и множеству других.

Если говорить про OLED, который стал в последние годы мейнстримом, то производители придумали новую технологию производства матриц — LTPS. По ней создаётся большинство современных OLED-панелей для любой техники.

LTPS (Low Temperature Poly Silicon), что переводится как «низкотемпературный поликристаллический кремний» — технология производства кремниевых транзисторов дисплея лазерным отжигом, при котором молекулы кремния трансформируются в полукристаллическую форму.

Да, понять из этого можно мало чего. На практике это даёт увеличения подвижности электронов и эффективной площади. Также снижается энергопотребление примерно на 20-30% и появляется возможность использования большей частоты развёртки. То есть уже не 60, а 120 или 144 Гц.

Эта иллюстрация наглядно показывает разницу подвижности электронов между LTPS и матрицами, созданными по другим стандартам.

Долгое время эта технология была «мастхевом», однако LTPS поддерживает лишь фиксированную частоту обновления экрана. Поэтому в некоторых смартфонах вы можете установить строго 60 или 120 Гц. В некоторых случаях подобный расклад дел неэффективен. Согласитесь, зачем вам 120 Гц, если вы просто читаете книгу на телефоне.

Или вот, например, умные часы. В большинстве из них есть функция всегда включённого экрана, с которой время и уведомления показываются всегда. Вот зачем часам в таком режиме какие-нибудь 60 Гц. Всё это дополнительно расходует заряд, а заряд аккумулятора штука очень важная, особенно в носимой электронике.

LTPO в массы

Apple первыми догадались, как обойти это ограничение на фиксированную частоту развёртки и придумали технологию LTPO (Low-Temperature Polycrystalline Oxid). В переводе: «низкотемпературный поликристаллический оксид». А по сути, это тот же LTPS, но только с интегрированной в основание тонкоплёночных транзисторов слоя оксидной плёнки (TFT). Что это даёт в итоге? Возможность контролирования потока электронов, а как следствие — динамическое управление частотой развёртки.

Инженерная схема устройства LTPO-матрицы

Впервые LTPO-экран появился в Apple Watch Series 4, однако наглядно его использование ни в чём особо не выражалось. Потому что лишь в Apple Watch Series 5 был добавлен специальный контроллер для динамической настройки частоты развёртки от 1 до 60 Гц.

То есть, если часы находятся в режиме Always On, экран обновляется один раз в секунду (частота 1 Гц). Если вы занимаетесь спортом, и у вас открыто окно с таймером и динамикой пульса, экран работает на частоте 30 Гц. А если лазаете по менюшкам, то включаются уже 60 Гц для большей плавности.

Устройств с LTPO-дисплеями пока что на рынке не так много, ибо их дорого производить. Однако Samsung Galaxy Note 20 стал первым смартфоном, где эта технология была применена. Частота его экрана варьируется от 1 до 120 Гц. По слухам, iPhone 13 должен получить такой же дисплей.

Согласно разным исследованиям, LTPO-экраны на 10-15% снижают энергопотребление, и это их самое главное преимущество.

Не исключено, что экраны, созданные по технологии LTPO, со временем станут более совершенными и энергоэффективными. Подобные матрицы могут пригодиться в смарт-очках и другой носимой электронике.

Так чем же крут LTPO?

• Автоматизированный динамический контроль частоты обновления экрана
• Энергопотребление становится ниже на 10-15%
• С производственной точки зрения, LTPO-экраны объединяют в себе наработки LTPS и TFT
• Максимальная скорость развёртки может быть больше 100 Гц, но только по необходимости
• Минимальная частота — 1 Гц для сохранения заряда батареи.

Надеемся, вся эта информация вам была полезна. Не забывайте оставлять реакцию!

Различные типы светодиодных дисплеев

Подпишитесь на обновления Отписаться от обновлений

По мере развития технологии светодиодного освещения светодиодные дисплеи становятся все более универсальными. Эта статья знакомит читателей с новыми разработками в этой области.

По Глубоководной Шукле

Светодиодный дисплей — это технология экранного дисплея, в которой в качестве источника света используются светодиодные панели.В таких дисплеях одна светодиодная панель состоит из нескольких светодиодов. Хорошо известно, что светодиоды излучают большую яркость и большую интенсивность света, чем другие источники света. Светодиодные экраны используются в большом количестве малых и больших электронных устройств в качестве пользовательского интерфейса. Современные электронные устройства, такие как смартфоны, планшеты, телевизоры, компьютерные мониторы, экраны ноутбуков и т. Д., Используют светодиодный дисплей для отображения своей продукции. Светодиодные экраны являются наиболее широко используемыми экранами из-за их высокой эффективности и низкого энергопотребления.

В последние годы светодиодные дисплеи быстро развивались, в основном из-за их многих преимуществ, таких как высокая яркость, низкое прямое напряжение, низкое энергопотребление, простота крупномасштабной установки, длительный срок службы, ударопрочность и стабильная работа. Светодиодные дисплеи можно разделить на множество категорий в зависимости от их типа, формы и размера.

Типы светодиодных экранов
Наружные светодиодные экраны являются популярным средством для размещения коммерческой рекламы и различной информации для населения.Они обеспечивают хорошую видимость и могут быть легко закреплены на различных конструкциях, таких как здания, щиты, витрины и т. Д.

Внутренние и наружные дисплеи: Для помещений требуется средняя яркость дисплея. Поскольку такие дисплеи будут просматриваться с близкого расстояния, они имеют широкий угол обзора. Также они легкие и обладают высокой плотностью. Для наружных дисплеев плотность точек относительно мала, а требования к яркости другие, поскольку условия просмотра меняются в ночное и дневное время.Кроме того, эти дисплеи необходимо видеть с гораздо большего расстояния. Витрина должна выдерживать такие условия окружающей среды, как ветер, дождь, молнии и т. Д.

Полуоткрытые дисплеи (которые размещаются в средах, которые представляют собой сочетание наружного и внутреннего) обладают сверхвысокой яркостью и могут использоваться при солнечном свете, хотя и не напрямую. В этом случае корпус дисплея герметичен и обычно устанавливается под карнизом здания или в окне.

Дисплеи с одним цветом, двумя основными цветами и тремя основными цветами: Одноцветные дисплеи основаны на материале освещения, наиболее часто используемым является один красный цвет, а в некоторых особых случаях — желтый и зеленый.Светодиодные дисплеи с двойным основным цветом состоят из красных и зеленых светодиодов. На экранах с тремя основными цветами имеются красные, синие и зеленые светодиоды. Они могут отображать баланс белого и 16 777 216 цветов.

Синхронизированные и несинхронизированные дисплеи: Синхронизация — это режим работы светодиодного дисплея, который похож на компьютерный монитор. Он может отображать множество оттенков серого, что позволяет добиться эффекта, необходимого в мультимедийной рекламе.

В случае асинхронизации светодиодный дисплей может сохранять и автоматически воспроизводить символы и изображения без оттенков серого.Изображения редактируются на ПК и передаются на светодиодный дисплей (где они воспроизводятся автоматически) через последовательный или другой сетевой интерфейс. Обычно он не может отображать многие оттенки серого и в основном используется для отображения символов.

Типы дисплеев по производительности

• Видеодисплей: это полноцветный светодиодный экран. Он состоит из множества светодиодов и может
• отображать видео, анимацию и другие видео файлы.
• Текстовый дисплей: это единственный основной светодиодный экран.
• Отображение изображений: это экран с двойным основным светодиодным дисплеем.
• Цифровой дисплей: это семисегментная цифровая трубка Nixie, используемая в дисплеях часов, экранах процентных ставок и других цифровых дисплеях.
• Светодиодный решетчатый дисплей с текстовым изображением: этот решетчатый дисплейный модуль состоит из множества светодиодов с четной решеткой. Он используется для отображения символов и информации об изображении.

Обычные светодиодные дисплеи: Обычно для установки светодиодного дисплея в определенном месте требуется стальная конструкция.Они включают в себя наружные, большие светодиоды с одной колонкой или двойные светодиодные дисплеи. Обычно они используются для отображения информации о дорожном движении на автобусных остановках или вокзалах.

Аренда светодиодных дисплеев: При их разработке установщики учитывают необходимость частой замены таких дисплеев. Таким образом, их левый и правый шкафы имеют функцию быстрой блокировки для обеспечения точности положения. Монтаж всей витрины занимает всего десять секунд.Арендные светодиодные экраны обычно используются на концертных площадках, крупных фестивалях и свадебных торжествах.

Промышленные светодиодные индикаторы: Этот вид светодиодных экранов популярен внутри зданий, например, в торговых центрах. Он подключен к распределенной системе управления, чтобы иметь возможность отображать скорость вращения, расход, температуру, давление и т. Д. В промышленных условиях.

Различные формы наружных светодиодных дисплеев
На сегодняшний день светодиоды доступны во многих различных типах, формах и размерах.Это прямой результат огромных улучшений, которые мы наблюдали в полупроводниковой технологии за последние годы. Современные светодиоды обеспечивают лучшее освещение, более длительный срок службы и более низкое энергопотребление. Тем не менее, при таком большом количестве типов светодиодов выбор иногда может быть затруднен.

Уличные светодиодные экраны на стоячих колоннах: Они состоят из трех основных частей — подземного конструктора основания, стальной колонны и светодиодного дисплея, закрепленного на каркасе.Стойка должна быть достаточно прочной, чтобы выдерживать вес всего светодиодного экрана. Таким образом, количество столбов, их размер и толщина различаются для разных установок, в зависимости от размера светодиодного экрана.

Трехсторонний светодиодный экран с углом обзора 270 °
(любезно предоставлено: https://www.marketing-interactive.com)

Настенные и фиксированные наружные светодиодные экраны на крыше здания: Они устанавливаются на здание и закрываются алюминиевая композитная панель по периметру водонепроницаемого шкафа.Эти дисплеи используются, когда сообщение, которое они несут, требует широкого охвата; поэтому они часто бывают размером, подходящим для установки на крыше здания.

Изогнутые светодиодные табло для установки вне помещений: Эти дисплеи имеют форму здания. Изогнутые внутренние светодиодные дисплеи предназначены для небольшой аудитории, а внешние изогнутые светодиодные дисплеи предназначены для просмотра более широкой аудиторией. Последние лучше плоских дисплеев из-за их широкоугольного обзора, который можно увидеть с нескольких сторон.Изогнутые светодиодные дисплеи нуждаются в изогнутых шкафах для светодиодных дисплеев и угловых модулях светодиодных дисплеев.

Круглый светодиодный экран для улицы
(Предоставлено: https://www.szvistaled.com)

Двусторонние и трехсторонние светодиодные экраны для улицы: Эти дисплеи в основном используются на улицах, дорогах общего пользования или шоссе. На двусторонних дисплеях люди, приближающиеся с двух сторон, могут просматривать рекламу, отображаемую с обеих сторон светодиодного экрана. Наружные трехсторонние светодиодные экраны обычно используются на перекрестках, так что на них можно смотреть с четырех сторон.

Уличные круглые светодиодные экраны: Это креативные светодиодные экраны, в которых используется настраиваемый модуль для сборки уникальных форм. Наружные круглые светодиодные экраны могут использоваться в нескольких витринах для трансляции мультимедийной рекламы, которую зрители могут просматривать на 360 °.

Интернет-магазин светодиодных дисплеев

| Future Electronics

Дополнительная информация о светодиодных дисплеях …

Что такое светодиодный дисплей?

Светодиодный дисплей или светодиодный дисплей — это плоский дисплей, в котором в качестве видеодисплея используются светоизлучающие диоды.Панель светодиодного дисплея может быть либо маленьким дисплеем, либо частью большого дисплея. Светодиодные диоды используются для создания светодиодного дисплея. Светодиодные экраны также используются в рекламных щитах и ​​вывесках магазинов. Светодиодная панель состоит из нескольких светодиодов, а светодиодный дисплей состоит из нескольких светодиодных панелей. Светодиоды, используемые для создания светодиодных дисплеев, обладают рядом преимуществ по сравнению с другими источниками излучения света. Светоизлучающий диод состоит из полупроводникового кристалла, окруженного прозрачным пластиковым корпусом.Пластиковый корпус пропускает свет. Излучение разных цветов, включая ультрафиолетовый и инфракрасный свет, зависит от полупроводникового материала, который используется в диоде.

Типы светодиодных дисплеев

Существует много различных видов светодиодных дисплеев. В Future Electronics имеется множество наиболее распространенных типов, разделенных на категории по типу дисплея, размеру цифр / альфа / матрицы, цвету, общему значению вывода, типу упаковки и количеству цифр / альфа / матрица / столбцы. Параметрические фильтры на нашем веб-сайте могут помочь уточнить результаты поиска в зависимости от требуемых характеристик.

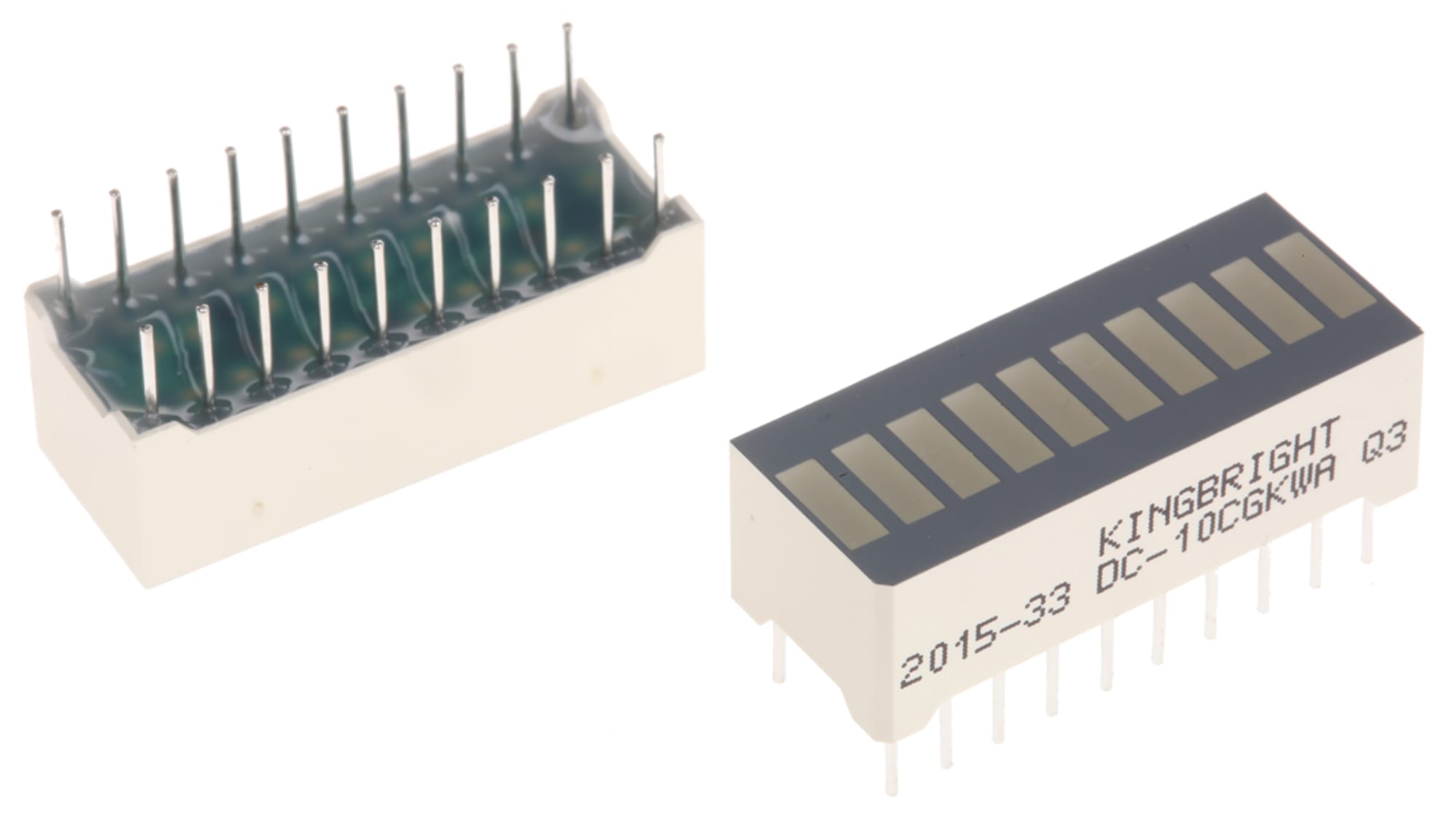

Наиболее распространенными типами дисплеев являются световая полоса, семисегментная и матричная матрица. У нас также есть много других различных типов дисплеев. Размер цифр / букв / матриц может варьироваться от 0,03 дюйма до 0,40 дюйма, причем наиболее распространенными размерами являются 0,2 дюйма, 0,3 дюйма и 0,4 дюйма.

Светодиодные дисплеи от Future Electronics

Future Electronics предлагает полный набор программируемых светодиодов дисплеи от нескольких производителей микросхем светодиодных дисплеев, которые могут использоваться для таких устройств, как светодиодный дисплей, светодиодная вывеска, светодиодная панель дисплея, светодиодный дисплей с подсветкой, светодиодное освещение дисплея, наружный светодиодный дисплей, светодиодный цифровой дисплей, светодиодная панель дисплея или любые другие Светодиодный дисплей для освещения или программирования.Просто выберите одну из технических характеристик светодиодного дисплея ниже, и результаты поиска будут быстро сужены в соответствии с потребностями вашего конкретного применения светодиодного дисплея.

Если у вас есть предпочтительный бренд, мы работаем с несколькими производителями, такими как Avago Technologies, Everlight, Kingbright, Lumex или Lite-On, среди прочих. Вы можете легко уточнить результаты поиска по светодиодному дисплею, щелкнув нужный бренд светодиодного дисплея ниже в нашем списке производителей.

Применения для светодиодных дисплеев:

Светодиодные дисплеи часто используются на рекламных щитах и ​​вывесках магазинов.Их также можно найти на знаках назначения на общественном транспорте или как часть прозрачного стекла. Светодиодные панели могут использоваться как для освещения, так и для общего освещения, рабочего освещения или освещения сцены. Светодиодные экраны можно найти на спортивных стадионах, площадях, вокзалах, аэропортах, автомагистралях, торговых площадях, метро, ​​парках, торговых центрах, на высотных зданиях, а также для продвижения корпоративного имиджа и рекламы. Из-за большого расстояния просмотра на спортивных объектах высокая яркость светодиодных дисплеев может удовлетворить это особое требование и обеспечить зрителям четкое изображение.

Выбор правильного светодиодного дисплея:

Когда вы ищете подходящие светодиодные дисплеи, с помощью параметрического поиска FutureElectronics.com вы можете фильтровать результаты по различным атрибутам: по цвету (зеленый, красный, желтый, зеленый / Красный / желтый,…), общее значение вывода (анод, катод, анод / катод,…) и количество цифр / альфа / матрица / полоски (от 1 до 8) и многие другие. Вы сможете найти подходящий программируемый светодиодный дисплей от нескольких производителей, который можно использовать для светодиодного экрана, светодиодного освещения, уличного светодиодного дисплея, светодиодного цифрового дисплея, светодиодной вывески, светодиодной панели дисплея, светодиодной панели дисплея, светодиодов. дисплей с подсветкой или любой другой светодиодный дисплей для программирования или освещения.

Светодиодные дисплеи в готовой к производству упаковке или в количестве для НИОКР

Если количество светодиодных дисплеев, которое вам требуется, меньше, чем целая катушка, мы предлагаем клиентам многие из наших программируемых светодиодных дисплеев в трубке, лотке или отдельных количествах, которые будут поможет вам избежать ненужных излишков. Кроме того, Future Electronics предлагает клиентам уникальную программу таможенных складских запасов, которая предназначена для устранения потенциальных проблем, которые могут возникнуть из-за непредсказуемых поставок продуктов, содержащих необработанные металлы, и продуктов с длительными или нестабильными сроками поставки.Поговорите с ближайшим отделением Future Electronics и узнайте больше о том, как вы и ваша компания можете избежать возможного дефицита.

Как работают светодиодные и ЖК-экраны

17 июл 2019

За годы, прошедшие с тех пор, как они стали отраслевым стандартом, многие из нас до сих пор не понимают, в чем разница между светодиодным и ЖК-экраном. От наших домашних телевизоров до ярких и смелых цифровых розничных магазинов и электронных оконных дисплеев, которые мы видим каждый день на главной улице, они стали важной частью нашей жизни, но очень немногие из нас понимают их на фундаментальном уровне.

Итак, как именно работают эти экраны и в чем на самом деле разница между светодиодным экраном и ЖК-экраном? Ответы могут быть не такими сложными, как вы думаете.

Как работают ЖК-экраны?

ЖК-экран (жидкокристаллический дисплей) состоит из самого дисплея и подсветки, которая освещает его с помощью диффузора, помещенного между ними, чтобы поддерживать одинаковые уровни яркости по всему экрану. Сам ЖК-дисплей на самом деле не излучает свет, а фактически работает, фильтруя подсветку на несколько отдельных пикселей и цветов.

Подсветка регулирует непрозрачность каждого пикселя с помощью электронных сигналов, поэтому, когда экран хочет показать черное изображение, он будет пытаться заблокировать свет, а если он хочет показать белое изображение, он пропустит больше света. По этой причине ЖК-экраны не могут отображать такие сложные и глубокие черные цвета, как плазменные, но для более крупных приложений (например, ЖК-меню и ЖК-рекламные щиты) этого часто более чем достаточно.

Одним из основных преимуществ ЖК-экранов, особенно для коммерческих приложений, является то, что они не потребляют столько энергии, как их плазменные аналоги.Они также могут быть намного ярче благодаря работе подсветки, что делает их подходящими для хорошо освещенных комнат и наружных дневных применений.

Однако недостатком является то, что угол обзора ограничен из-за глубины экрана. Конечно, сейчас это далеко не такая большая проблема, как это было в первые дни ЖК-экранов — учитывая, что экраны тоньше, но все еще ограничены по сравнению с плазменными экранами.

Как работают светодиодные экраны?

Существует два основных типа светодиодных дисплеев — дисплеи с подсветкой, которые используют массив светодиодов для освещения экрана аналогично ЖК-дисплеям, и светодиодные экраны, которые работают, излучая свет в цветах RGB непосредственно с лицевой стороны дисплея.

Оба варианта более рентабельны с точки зрения производства, поскольку светодиоды (светодиоды) дешевле в производстве, чем лампы CCFL (люминесцентные лампы с холодным катодом), используемые в ЖК-дисплеях.

Опция прямого отображения обычно обеспечивает более глубокое и сложное изображение. В принципе (и в работе) светодиодные экраны существенно не отличаются от своих ЖК-собратьев. Фактически, качество изображения между ними практически одинаковое.

Существует три основных конфигурации светодиодных экранов для домашнего и коммерческого использования: —

Direct Lit — это наиболее доступная конфигурация, в которой используется наименьшее количество светодиодов.Они больше по размеру и не могут управляться по отдельности, а это значит, что они могут создавать менее сложное изображение. Однако они идеально подходят для более крупных и доступных дисплеев, где высокое разрешение не так важно. Обратите внимание, что эти экраны, как правило, довольно глубокие — учитывая, что за экраном требуется пространство для размещения более крупных светодиодов и рассеивателей.

Edge Lit — Самая распространенная форма светодиодного экрана. В самом деле, более чем вероятно, что телевизор, который сейчас находится в вашей гостиной, использует эту конфигурацию.Это позволяет разместить светодиоды только по краям экрана, что позволяет сделать сами экраны намного тоньше. Поскольку светодиодов меньше, чем в полном массиве, у вас могут возникнуть проблемы с динамическим освещением, если ваш экран неправильно настроен.

Full Array — Возможно, самый востребованный тип светодиодной подсветки (а также самый дорогой), эти методы распределяют светодиоды равномерно для получения более однородного света, что обеспечивает более динамичные цвета и освещение.В некоторых полноразмерных светодиодных экранах также используются цветные светодиоды, которые обеспечивают еще более широкий и глубокий диапазон цветов.

Размещено в: LCDLED | ledlcd | Комментарии закрыты

Какие бывают типы светодиодных дисплеев?

В последние годы светодиодный дисплей получил широкое внимание и быстрое развитие, что объясняется его многочисленными преимуществами, такими как высокая яркость, низкое рабочее напряжение, низкое энергопотребление, простота крупномасштабной установки, длительный срок службы, ударопрочность и стабильная работа и т. Д.Светодиодные дисплеи можно разделить на множество категорий, теперь давайте узнаем, какие бывают типы светодиодных дисплеев.

1. Его можно разделить на внутренний и наружный дисплей в зависимости от условий использования.
Площадь внутреннего дисплея составляет от менее 1 м² до более 10 м², он используется для внутреннего использования, его яркость умеренная, большой угол обзора, смешанное цветовое расстояние очень близко, легкий вес, высокая плотность, что применимо для закрытия просмотр.

Площадь уличного дисплея составляет от нескольких квадратных метров до десятков метров или даже десятков метров, плотность точек относительно мала (чаще всего около 2500-10000 точек / м²), его яркость составляет 5500-8500 кд / м² ( запрос яркости отличается, когда он направлен в другое направление), его также можно использовать под прямым солнечным излучением, визуальное расстояние превышает десятки метров, шкаф дисплея имеет отличные характеристики для защиты от ветра, дождя и грома, и т.п.

Полуоткрытый дисплей находится между наружным и внутренним, он имеет сверхвысокую яркость, его можно использовать под солнечным излучением (не прямым излучением), корпус дисплея герметичен, обычно его устанавливают под карнизом или в окне.

2. Его можно разделить на одноцветные, двойные основные цвета и три основных цвета (полноцветные) в соответствии с цветами.
Одиночный цвет — это осветительный материал, который имеет определенный цвет, большинство из них одного красного цвета, в некоторых особых случаях также используется желто-зеленый цвет.

Светодиодный дисплей с двумя основными цветами состоит из красного и зеленого светодиодов. Светодиодный дисплей с градацией серого 256 может отображать 65 536 цветов (экран с двумя цветами может отображать красный, зеленый и желтый).

Трехцветный (полноцветный) светодиодный экран состоит из красного, зеленого и синего светодиодного источника освещения, он может отображать баланс белого и 16 777 216 цветов.

3. Его можно разделить на синхронизацию и асинхронизацию в зависимости от метода управления или использования.
Синхронизация заключается в том, что рабочий режим светодиодного дисплея почти эквивалентен компьютерному монитору, он выполняет отображение графика времени изображения монитора как минимум 30 точек / с с коэффициентом обновления от точек к точкам, в основном он может отображать много цветов в градациях серого, что может дать эффект для мультимедийной рекламы.

Асинхронизация заключается в том, что светодиодный дисплей может сохранять и автоматически воспроизводить, символы и изображения без оттенков серого, которые полностью редактируются на ПК, передаются на светодиодный дисплей через последовательный интерфейс или другие сетевые интерфейсы, а затем они будут автоматически воспроизводиться светодиодным дисплеем, обычно , у него нет возможности отображать много цветов в градациях серого, он в основном используется для отображения символов, он может подключаться к сети со многими дисплеями.

4. Его также можно разделить в соответствии с шагом пикселя или диаметром пикселя.
Поскольку характеристики модуля светодиодной решетки, который используется для внутреннего светодиодного дисплея, относительно унифицированы, обычно, в зависимости от диаметра пикселя модуля, его можно разделить на 3,0 мм 62500 пикселей / м², ∮3,75 мм 44321 пиксель / м², ∮ 5,0 мм 17222 пикселей / м².

Пиксельные точки SMD внутреннего дисплея

P1,58 ​​	400689 точек / м²
П1.9	277000 точек / м²
P2.0	250000 точек / м²
P2.5	160000 точек / м²
P3	111111 точек / м²
P4	62500 точек / м²
P5	40000 точек / м²
P6	27777 точек / м²
P7.62	17222 точек / м²
P8	15625 точек / м²
P10	10000 точек / м²

Диаметр пикселя и пиксельные точки наружного дисплея

P10	10000 точек / м²
	/
P12.5	6400 точек / м²
	/
P16	3906 точек / м²
	/
P20	2500 точек / м²
	/
P25	1600 точек / м²
	/
P31.25	1024 точки / м²

5. Ниже разделены характеристики дисплея.
Видеодисплей: в основном это полноцветный светодиодный экран.
Текстовый дисплей: в основном это один основной светодиодный экран.
Отображение изображений: в основном это двойной основной светодиодный экран.
Рядный дисплей: в основном это цифровая трубка или один основной светодиодный экран.

6. Также можно разделить на устройства отображения.
Светодиодный цифровой дисплей.
дисплей представляет собой 7-сегментную цифровую трубку Nixie, он применим для отображения часов, экрана процентной ставки и другого цифрового дисплея.

Светодиодный текстовый дисплей с решетчатым изображением.
Устройство отображения представляет собой модуль отображения на решетке, который состоит из множества светодиодов с четной матрицей, он применим для воспроизведения персонажей и информации об изображении.

Светодиодный видеодисплей.
Устройство отображения состоит из множества светодиодов, оно может отображать видео, анимацию и другие видеофайлы.
Обычный светодиодный экран.
Он должен использовать стальную конструкцию для фиксации установки светодиодного дисплея на месте, большинство из них включает открытый большой одноколонный светодиодный рекламный дисплей и одинарные или двойные светодиодные дисплеи, которые используются для воспроизведения информации о дорожном движении на автомобильной станции.

Арендный светодиодный экран.
В ходе проектирования отдел исследований и разработок посчитал, что этот вид дисплея необходимо часто устанавливать и разбирать, поэтому в его левом и правом шкафах должен быть установлен быстрый замок, который имеет функцию позиционирования для соединения, его положение — точность, установка Весь шкаф-витрина может быть закончен в течение 10 секунд. Арендный светодиодный экран в основном используется для выступлений на эстраде, свадебных торжеств и больших гала-концертов весенних фестивалей.

7.Светодиодные экраны также можно разделить по направлениям развития.
Светодиодный экран для рекламных носителей.
Он уже широко применяется, например, одноцветный или двухцветный светодиодный дисплей на верхней части двери, полноцветный светодиодный дисплей на поверхности здания площади и т. Д., Которые используются для рекламы.

Промышленный индикаторный светодиодный экран.
Этот вид светодиодных дисплеев становится все более популярным, он подходит для распределенных систем управления PLC / DCS, например для отображения скорости вращения, расхода, температуры, давления и т. Д.

Выше приведены подробные сведения о различных типах светодиодных экранов. Было бы полезно узнать больше о светодиодных экранах для тех, кто хочет войти в индустрию светодиодных экранов.

Производитель светодиодных экранов_Ruiling Optoelectronic
Время публикации: 4 июля 2019 г.

Mini-LED, Micro-LED и OLED-дисплеи: текущее состояние и перспективы на будущее

Энергопотребление дисплеев mLED / μLED / OLED в первую очередь определяется схемой управления, квантовой эффективностью светодиодов и эффективностью оптической системы.В этом разделе мы описываем модель оценки энергопотребления и приводим примерные расчеты для каждой технологии отображения.

Схемы управления с амплитудно-импульсной модуляцией (PAM)

PAM ⁵⁰ , которое также называется аналоговым управлением, обычно используется в излучающих OLED-дисплеях ^51,52 . PAM также является интуитивно понятным выбором для драйверов μLED. В PAM ⁵³ могут быть приняты методы адресации как с активной матрицей (AM), так и с пассивной матрицей (PM). На рисунке 2а показана базовая субпиксельная схема с двумя транзисторами и одним конденсатором (2T1C) при АМ-адресации.В излучающей дисплейной панели с M на N пикселей, схема на рис. 2a выстроена по 3 M столбцов (каждый пиксель содержит подпиксели RGB) и N строк. T _S обозначает переключающих TFT для последовательного включения светодиодов, а T _D обозначает , управляющие TFT, регулирующие ток, протекающий к светодиодам. Для каждой строки T _S открыт только для 1/ N всего времени кадра ( T _f ), в течение которого напряжение данных ( V _data ) загружается в вентиль T _D , а затем T _S отключается.Накопительная емкость (C _s ) удерживает напряжение, так что T _D остается открытым в течение оставшейся части времени кадра. Следовательно, при адресации AM светодиод излучает свет для T _f . На рисунке 2b показана схема управления массивом PM. Здесь не используется накопительная емкость. Таким образом, каждый светодиод излучает свет только на короткий период ( T _f / N ). Чтобы достичь такой же эффективной яркости, мгновенная яркость в PM должна быть в N в раз выше, чем у AM.

Рис. 2: Схема управления светодиодами с импульсной амплитудной модуляцией.

a 2T1C активная матрица и b базовая схема пассивной матрицы

Модель оценки мощности полноцветных светодиодных дисплеев

Наша оценочная модель является улучшением по сравнению с моделями, о которых сообщили Lu ⁵¹ и Zhou ⁵² . Из схем на рис. 2, статическая мощность на каждом субпикселе в основном состоит из мощности светодиода ( P _LED ) и мощности управляющего TFT ( P _TFT ) как:

$$ P_ { \ mathrm {static}} = P _ {\ mathrm {LED}} + P _ {\ mathrm {TFT}} = \ left ({V_F + V _ {\ mathrm {DS}}} \ right) \ cdot I $$

(1)

, где I — ток через T _D и светодиод, V _F — прямое напряжение светодиода, а V _DS — напряжение сток-исток T _Д .В рабочем состоянии светодиоды являются устройствами, управляемыми током, а T _D служит источником тока. Напряжение затвор-исток ( В _GS ) T _D управляет I , а I определяет эмиттанс светодиода. В части TFT ⁵⁰ каждая сплошная черная линия на рис. 3 обозначает кривую I — V _DS при заданном V _GS . Пунктирные черные линии очерчивают границу между линейной областью (слева) и областью насыщенности (справа).В области насыщения I практически не меняется с V _DS , поэтому он однозначно отображается на V _GS . Следовательно, в проектах V _DS должно превышать следующее минимальное значение:

$$ V _ {\ mathrm {DS} \ _ \ min} = \ sqrt {\ frac {{2I}} {{\ mu C_ {ox} \ frac {{W_T}} {{L_T}}}}} $$

(2)

на полной яркости. В уравнении. Из (2) видим, что граница области (штриховые линии на рис.3) является функцией подвижности носителей ( μ _T ), емкости затвора на единицу площади ( C _ox ), ширины канала ( W _T ) и длины канала ( Л _Т ).

Рис. 3: Рабочие места OLED-дисплеев и μLED-дисплеев.

В _DS : напряжение сток-исток TFT. В _{F, OLED} : прямое напряжение OLED. В _{F, μLED} : прямое напряжение μLED

Далее, давайте рассмотрим светодиодную часть. Синяя кривая на рис. 3 показывает характеристики OLED I — V _F с перевернутым напряжением. Пересечение черных пунктирных линий и синей кривой обозначает I и V _{DS _ мин} при полной яркости. Тогда минимальное необходимое напряжение на T _D и светодиодах будет:

$$ V _ {\ mathrm {DD} \ _ \ min} = V _ {\ mathrm {DS} \ _ \ min} + V_F $$

(3)

, где V _DD определяется наивысшим уровнем серого и остается неизменным на более низких уровнях серого.В примере на рис. 3 рабочий ток уменьшается от самого высокого уровня серого (средняя сплошная черная кривая) до более низкого (самая низкая сплошная черная кривая). Мы можем заметить, что пересечение синей кривой и сплошной черной кривой смещено вправо, что указывает на уменьшение V _F и увеличение V _DS . Точка пересечения все еще находится в области насыщения. Красная кривая на рис. 3 изображает I — V _F характеристики μLED.Мы видим, что поведение дисплея μLED такое же, как у дисплея OLED, за исключением более низкого V _F .

Примечательно, что значения V _F микросхемы μLED ниже, чем значения OLED; этот результат широко наблюдается в характеристиках J — V _F . Связь между плотностью тока μLED ( J _μLED ) и V _F может быть описана моделью Шокли ^54,55 :

$$ J _ {\ upmu \ mathrm {LED }} = J_s \ left ({e ^ {V_F / nV_T} — 1} \ right) $$

(4)

, где J _s , V _T и n обозначают плотность тока насыщения, тепловое напряжение и коэффициент идеальности, соответственно. {0.89 \ beta \ sqrt E} $$

(6)

, где μ ₀ — подвижность носителей в нулевом электрическом поле, а β — фактор Пула-Френкеля. Из-за своей гораздо меньшей мобильности OLED демонстрирует более высокое пороговое напряжение и более низкий наклон кривой J — V _F , чем μLED, что приводит к более высокому рабочему напряжению. Примерные расчеты приведены в дополнительной информации.

Из уравнения. (1), мы находим, что соотношение энергопотребления между TFT и светодиодом равно V _DS / V _F . Из рисунка 3 видно, что высокое соотношение V _DS / V _F указывает на то, что TFT не может быть эффективным драйвером для дисплеев mLED / μLED. В ходе эксперимента мы также подтвердили, что TFT могут потреблять больше энергии, чем светодиодные чипы в дисплее mLED / μLED. Позже в этом разделе мы обсудим, как уменьшить P _TFT .

Помимо P _static , заряд и разряд в C _s и паразитная емкость строк данных / развертки на рис. 2a генерируют динамическое энергопотребление ( P _dyn ) ⁵⁵ . Однако, поскольку P _dyn намного меньше, чем P _static , оценка мощности в этой части будет учитывать только P _static .

В полноцветном дисплее управляющее напряжение определяется следующими процедурами: Сначала мы определяем В _F и I для каждого чипа RGB в соответствии с L-I-V характеристиками светодиода и спецификациями панели.Затем мы выбираем правильный тип TFT и значение W _T / L _T , чтобы обеспечить требуемый I с разумным значением V _{DS_min} (уравнение (2)) и В _{DD_min} (уравнение (3)). Наконец, поскольку субпиксели j = R, G, B интегрированы в одну панель, общее напряжение ( В, _{DD, Вт} ) составляет

$$ V _ {\ mathrm {DD}, Вт } = \ max (V _ {\ mathrm {DD} \ _ \ min, j}) $$

(7)

Помимо энергопотребления на каждом субпикселе, в панелях AM используются драйверы сканирования и драйверы источников для обновления управляющего тока излучающего устройства, как показано на рис. 2 \ cdot \ Delta R $$

(10)

Фиг.4: Изображение падения напряжения В _DD .

a Схема системы AM панели. b Падение напряжения на линии В _DD

Таблица 1 Координаты цветности RGB представленных дисплеев mLED / μLED / OLED в сравнении с Рек. 2020 in CIE 1931

Здесь I _W — это ток для каждого полноцветного пикселя, а Δ R — это сопротивление линии V _DD через шаг пикселя.Стоит отметить, что хотя в предыдущей модели упоминалось падение напряжения ^51,52 , P _{падение} не учитывалось в расчетах. Чтобы уменьшить эти потери мощности, ряды N в панели могут быть разделены на группы N _g с независимой передачей V _DD . Тогда, P _{резистор} и P _{падение} может быть уменьшено до 1/ N _g ² .2 \ cdot \ Delta R \ end {array} $$

(12)

Эффективность энергопотребления в соответствии с PAM и стратегиями улучшения

Эффективность подключения к розетке (WPE [единица измерения: Вт / Вт]) отражает энергоэффективность светодиода, которая представляет собой выходную оптическую мощность ( P _op ) над входной электрической мощность ( P _LED ):

$$ {\ mathrm {WPE}} = \ frac {{P _ {\ mathrm {op}}}} {{P _ {\ mathrm {LED}}}} = \ гидроразрыв {{E _ {\ mathrm {ph}} \ cdot \ mathrm {EQE} _ {\ mathrm {chip}}}} {{e \ cdot V_F}} $$

(13)

В формуле.(13), E _ph , микросхема EQE и e представляют энергию фотонов, внешнюю квантовую эффективность светодиода (EQE) и элементарный заряд, соответственно. Световой поток от светодиода (Φ _LED [единица измерения: лм]) связан с P _op и световой отдачей ( K ) как:

$$ {\ Phi} _ {\ mathrm {LED }} = K \ cdot P _ {\ mathrm {op}} $$

(14)

$$ K = \ frac {{{\ int} {V \ left (\ lambda \ right) S \ left (\ lambda \ right) d \ lambda}}} {{{\ int} {S \ left ( \ lambda \ right) d \ lambda}}} $$

(15)

, где V ( λ ) — спектральная световая отдача, а S ( λ ) — спектр излучения.

Из ур. (13) — (15) и уравнение. (1) эффективность светодиода ( η _LED [единица измерения: лм / Вт]) и КПД цепи ( η _p [единица измерения: лм / Вт]) могут быть выражены как ⁶⁰ :

$$ \ eta _ {\ mathrm {LED}} = \ frac {{{\ Phi} _ {\ mathrm {LED}}}} {{P _ {\ mathrm {LED}}}} = \ frac {{K \ cdot E _ {\ mathrm {ph}}}} {e} \ cdot \ frac {{\ mathrm {EQE} _ {\ mathrm {chip}}}} {{V_F}} $$

(16)

$$ \ eta _p = \ frac {{{\ Phi} _ {\ mathrm {LED}}}} {{P _ {\ mathrm {static}}}} = \ frac {{{\ Phi} _ {\ mathrm {LED}}}} {{P _ {\ mathrm {LED}} \ cdot \ frac {{V_F + V _ {\ mathrm {DS}}}} {{V_F}}}} = \ frac {{K \ cdot E _ {\ mathrm {ph}}}} {e} \ cdot \ frac {{\ mathrm {EQE} _ {\ mathrm {chip}}}} {{V_F + V _ {\ mathrm {DS}}}} $$

(17)

Существует несколько методов повышения энергоэффективности дисплеев mLED / μLED / OLED.Для более низкого P _{провода} мы можем сегментировать панель на большее количество единиц (уравнение (11)) и использовать проволочные материалы с низким удельным сопротивлением. Для P _TFT и P _LED мы обсуждаем их следующим образом.

(a) P

_TFT уменьшение на управляющих транзисторах

P _TFT может быть уменьшено путем оптимизации параметров T _D . Из уравнений. (1) и (2), выше μ _T , выше C _ox и выше W _T / L _T помочь ниже V DS_min и P _TFT .Среди них W _T и L _T являются параметрами схемы, но должны быть отрегулированы в разумных пределах. На дисплее с высоким ppi (пиксель на дюйм) небольшая область в каждом субпикселе может не оставлять много места для TFT с большой шириной канала ( W _T ), особенно когда схемы компенсации ^61,62 нужный. Когда длина канала ( L _T ) слишком мала, утечка электричества становится серьезной и вызывает эффект короткого канала ⁵⁵ .Кроме того, V _DS должен быть достаточно большим, чтобы обеспечить 8-битное управление, даже 10-битное или 12-битное управление для дисплеев HDR.

С другой стороны, μ _T и C _ox являются параметрами процесса TFT. Оксидный слой на затворе TFT должен быть должным образом тонким, чтобы достичь баланса между высоким значением C _ox и хорошей изоляцией. Высокий мкм _T может быть получен с помощью комплементарных транзисторов металл-оксид-полупроводник (КМОП).Следовательно, лидеры отрасли начали заменять TFT интегральными схемами (ИС) драйвера CMOS ^{22,23,26,63,64} : (a) В схеме адресации PM несколько ИС работают как многие TFT ²⁹ . Однако разрешение и размер дисплеев PM ограничены. Следовательно, для получения дисплеев с высоким разрешением и большого размера необходимо расположить несколько блоков PM. Основными проблемами плиточных конструкций являются видимость и однородность шва, что требует небольшой эмиссионной апертуры и калибровки после изготовления, соответственно, ²⁶ .(b) В схеме адресации AM (рис. 2a) каждый пиксель имеет единичную схему, и обычно требуются схемы компенсации ^61,62 . Эта схема требует много места и особенно не подходит для дисплеев с высоким разрешением. Высокоинтегрированная ИС смягчает эту проблему и обеспечивает более точный контроль тока в PAM. Кроме того, эта технология позволяет использовать миниатюрные схемы управления с широтно-импульсной модуляцией (ШИМ) ^26,29,55,65 . В 2015 году Lumiode сообщила о методе без переноса для интеграции кремниевых TFT на микродисплеях AM μLED ²¹ .В 2017 году компания X-Celeprint продемонстрировала AM μLED-дисплей с пиксельными микросхемами микромасштабирования путем микропереносной печати ²⁹ . В 2018 году компания JDC представила μLED с разрешением 2000 пикселей на дюйм на кремниевой объединительной плате ⁶⁵ . В 2019 году ЛЭТИ предложило изготавливать элементарные пиксельные блоки в масштабе пластины и переносить их на принимающую подложку. В конструкции LETI каждый блок содержит набор RGB μLED на управляющей схеме CMOS ⁶⁴ . Sony применила пиксельную микро-ИС в Crystal LED — своей коммерческой мозаичной системе отображения μLED ²⁶ .Главный недостаток драйверов IC в том, что они дороже, чем TFT. По мере увеличения количества используемых ИС увеличивается стоимость панели. Следовательно, более экономично использовать ИС в BLU с низким разрешением, чем в излучающих дисплеях с высоким разрешением.

P

_{Снижение светодиода} за счет высокой микросхемы EQE / V _{F Работа}

Из уравнения. (16), мы находим, что η _LED пропорционален EQE _{микросхеме} / V _F , что указывает на высокие рабочие предпочтения микросхемы EQE / V _F .Сначала рассмотрим характеристики микросхемы EQE (рис. 5а). Цветовые линии RGB соответствуют цветным чипам RGB. Ось x — это цветовая яркость. Например, белый свет 1000 кд / м ² смешивается приблизительно с [R: 300 кд / м ² , G: 600 кд / м ² , B: 100 кд / м ² ] яркостью цвета. Как показано пунктирными линиями на рис. 5a, микросхема EQE _{OLED ^11,12,66 остается плоской в ​​нормальном рабочем диапазоне (<4000 кд / м ² смешанный белый свет), но постепенно затухает по мере того, как яркость увеличивается.С другой стороны, микросхема EQE из микросхем mLED размером 90 мкм × 130 мкм (сплошные линии на рис. 5a) значительно изменяется в зависимости от яркости. Пиковое значение микросхемы EQE для микросхем GB mLED / μLED выше, чем у OLED, но находится в области высокой яркости. Здесь мы строим график яркости чипа при постоянном освещении. В практических приложениях разработчики могут использовать низкое относительное отверстие (AP = 1 ~ 20%) ²⁶ и низкое отношение продолжительности включения (DR ~ 10%) ^41,42 ; в таких условиях яркость дисплея снижается в раз (AP · DR), что на 2 ~ 3 порядка ниже, чем исходная яркость чипа.Оптические пленки могут дополнительно уменьшать яркость дисплея, что будет обсуждаться позже для каждой конфигурации системы. Стоит отметить, что микросхема EQE mLED / μLED зависит от размера микросхемы. Хотя очень высокий EQE чип (> 80% для синего) был достигнут на чипах больших размеров ^60,67 , для μLED (размер чипа <50 мкм) их чип EQE значительно уменьшен из-за бокового излучения. ^27,68,69 и недостаточное отведение света ⁷⁰ .Мы обсудим размерный эффект в разделе «Коэффициент внешней контрастности». В целом, OLED демонстрируют более высокое качество микросхемы EQE , чем mLED / μLED, в отношении красного, зеленого и белого цветов в дизайне с высокой светосилой и дизайном с высоким DR в нормальном рабочем диапазоне (<4000 кд / м ² смешанный белый свет).}

Рис. 5: Характеристики OLED и μLED.

микросхема EQE как функция яркости микросхемы. Пунктирные линии RGB относятся к OLED-дисплеям RGB. Сплошные линии RGB — это светодиоды RGB. b Зависимая от тока микросхема EQE (сплошные линии) и нормализованная микросхема EQE / V _F (пунктирные линии) светодиодов RGB, обозначенных цветами RGB, соответственно

Сильное изменение в Микросхема EQE делает оптимизацию рабочего места критически важной для дисплеев mLED / μLED. Таким образом, мы построим зависимые от тока микросхемы EQE и EQE / V _F на рис. 5b. Принимая AP = 2.5% и DR = 100% при AM PAM, например, рабочий диапазон mLED составляет от I = 0 до точек, отмеченных кружками, для достижения максимальной яркости 1500 кд / м ² . В этом диапазоне микросхема низкого уровня EQE / V _F подразумевает низкий η _LED . Мы можем применить низкий DR для смещения рабочих точек на высокий EQE _чип / V _F область и улучшить η _LED .Например, если DR = 20%, то мгновенную яркость следует увеличить в 5 раз, чтобы сохранить такую ​​же среднюю яркость. Затем управляющие пятна с полной яркостью сдвигаются в треугольники на рис. 5b, соответствующие микросхеме EQE / V _F улучшение [30%, 91%, 28%] для [R , G, B] фишек соответственно. Альтернативный метод — постоянно управлять светодиодами на высокой микросхеме EQE / V _F точки под ШИМ ^26,29,65 .Например, при I = 50 мкА (отмечены пурпурными пунктирными линиями на рис. 5b) микросхема EQE / V _F синих и зеленых светодиодов увеличивается на 31 и 91% от кружки соответственно. Микросхема EQE _{с более высокой мощностью} / V _F может быть получена при более высоком токе на красной микросхеме, но нагрузка на схемную электронику будет более сложной. Кроме того, гибридное управление ^29,71 представляет собой метод, сочетающий PAM и PWM, который обеспечивает как высокую битовую глубину, так и высокую эффективность.

Энергоэффективность по оси в оптических системах с ШИМ

Мы обсудили энергоэффективность полноцветных светодиодных панелей. Принимая во внимание оптическую эффективность системы отображения ( T _sys , которая может отличаться для j = R, G, B субпикселей), соотношение между выходным световым потоком из субпикселя (Φ [единица измерения: лм]) и этим излучаемый зарегистрированным светодиодом (Φ _LED [единица измерения: лм]) составляет

$$ \ frac {{{\ Phi} _j}} {{{\ Phi} _ {\ mathrm {LED}, j}}} = T _ {\ mathrm {sys}, j} $$

(18)

В типе CC, если синий свет преобразуется в красный и зеленый с эффективностью EQE _CC , то на j = R, G субпиксели, уравнение.(18) изменяется как

$$ \ frac {{{\ Phi} _j}} {{{\ Phi} _ {\ mathrm {LED}, B}}} = \ frac {{K_j \ cdot E _ {\ mathrm {ph}, j}}} {{K_B \ cdot E _ {\ mathrm {ph}, B}}} \ cdot \ mathrm {EQE} _ {\ mathrm {CC}, j} \ cdot T _ {\ mathrm { sys}, j} $$

(19)

С учетом светосилы и DR яркость дисплея становится [AP · DR · Φ / Φ _LED ] умноженной на яркость кристалла. Из уравнений. (16) — (19), осевая световая отдача ( η [единица измерения: кд / Вт]) для цветов j = R, G, B составляет

$$ \ eta _j = \ frac { {L_j \ cdot A _ {\ mathrm {pix}}}} {{P_j}} = \ frac {{{\ Phi} _j}} {{P_j \ cdot F_j}} = \ frac {{K_j \ cdot E _ {\ mathrm {ph}, j}}} {e} \ cdot \ frac {{\ mathrm {EQE} _j \ cdot T _ {\ mathrm {sys}, j}}} {{V_j \ cdot F_j}} $$

(20)

, где A _pix — это площадь пикселя, а F [unit: sr] — коэффициент преобразования осевой силы света [единица: кд] в световой поток Φ [единицы: лм].Для излучающих экранов mLED угловой профиль излучения светодиода близок к ламбертовскому, что соответствует F = π sr. Излучение боковой стенки увеличивает отношение света, излучаемого к большим углам ⁷⁰ , что приводит к большему F , что снижает долю света, вносящего вклад в осевую интенсивность. Этот эффект сильнее проявляется на микро-светодиодах меньшего размера. В Синих дела обстоят иначе. BEF и DBEF обычно используются в BLU для перераспределения большего количества света в направлении нормали с предпочтительной поляризацией.Например, F можно уменьшить до 0,96 ср путем применения двух BEF и одного DBEF (3M Vikuiti ^TM ) ⁴⁹ . Чтобы получить белый свет D65, монохроматическая яркость L _j смешивается в соотношении смешивания цветов r _j на

$$ L_j = L_W \ cdot r_j $$

(21)

Из ур. (20) и (21), осевая световая отдача для смешанного белого света составляет

$$ \ eta _W = \ frac {{L_W \ cdot A _ {\ mathrm {pix}}}} {{\ mathop { \ sum} \ limits_ {j = R, G, B} {P_j}}} = \ frac {{L_W \ cdot A _ {\ mathrm {pix}}}} {{\ mathop {\ sum} \ limits_ {j = R, G, B} {\ frac {{L_j \ cdot A _ {\ mathrm {pix}}}} {{\ eta _j}}}}} = \ frac {1} {{\ mathop {\ sum} \ limits_ {j = R, G, B} {\ frac {{r_j}} {{\ eta _j}}}}} $$

(22)

Следует отметить в уравнениях.(20) и (22), при оценке эффективности светодиода, P _j и V _j подставка для P _{LED , j} и V _{F, j} соответственно. С другой стороны, при анализе энергетической эффективности схемы P _j и V _j означают P _{static , j} и V _{DD _W} соответственно.Поскольку P _TFT можно оптимизировать с помощью схем управления, в следующих обсуждениях мы сосредоточимся на эффективности выходного светодиода. Как показано на рис. 5b, мы также предполагаем, что используется ШИМ, так что светодиоды работают на высокой микросхеме EQE / V _F пятно на I = 50 мкА. В нижеследующем обсуждении мы оцениваем η _W каждой технологии отображения, и некоторые примерные расчетные данные суммированы в таблицах S1 – S4 в дополнительной информации.

(a) Излучающие дисплеи на основе микросхем RGB

На рис. 1а используются микросхемы RGB. CP ламинируется на экранах mLED / μLED / OLED с большой апертурой, что соответствует T _sys = T _CP = 42%. Затем мы модифицируем уравнение. (20) для светодиода RGB-чипа отображается как:

$$ \ eta _ {\ mathrm {RGB}, j} = \ frac {{K_j \ cdot E _ {\ mathrm {ph} .j}}} {e } \ cdot \ frac {{\ mathrm {EQE} _ {\ mathrm {chip}, j} \ cdot T _ {\ mathrm {CP}, j}}} {{V_j \ cdot F_j}} $$

(23)

После некоторой алгебры мы находим, что η _{RGB , W} излучающих дисплеев mLED равно 6.8 кд / Вт (Таблица S1). Более половины мощности потребляется красным mLED из-за его относительно низкого уровня EQE _{, микросхема , R} . Как показано на рис. 5b, микросхема EQE _{, R} более чем в 3 раза ниже, чем микросхема EQE _{, B} и микросхема EQE _{, G} при 50 мкА. Микросхема с низким EQE _{, R} проистекает из низкой эффективности вывода света, поскольку красный полупроводниковый материал (AlGaInP) имеет более высокий показатель преломления, чем сине-зеленый полупроводниковый материал (InGaN) ⁷⁰ .Срочно необходимы технологические инновации для улучшения микросхемы EQE _{, R} mLED. По мере уменьшения размера чипа до <50 мкм (μLED) пик EQE _чип уменьшается ^27,68,69 . Позже, в разделе «Коэффициент внешней контрастности», мы покажем, что η _W падает с уменьшенным размером, но ACR может увеличиваться.

Для OLED-дисплеев оценка η _{RGB , W} составляет 3,9 кд / Вт (Таблица S2) с микросхемой EQE = [0.27, 0,24, 0,10] для цветов [R, G, B] ^11,12,66,72 . Более высокий OLED EQE _чип был достигнут в лабораториях с усовершенствованиями в механизмах излучения ^10,14 , материалах ^10,14 , управлении ориентацией излучателя ¹³ и формировании узора извлечения света ⁷³ . Однако недостаточный срок службы, чистота цвета и выход продукции ограничивают их коммерческое использование. В целом, более высокий η _{RGB , W} у mLED, чем у OLED, исходит от более высокого чипа EQE mLED.По сравнению с OLED-материалами, прочность неорганических светодиодных материалов облегчает формирование светового рисунка. Также стоит упомянуть, что самый низкий из OLED-чипов EQE имеет синий цвет, но в неорганических светодиодах это красный цвет, как показано на рис. 5a.

(b) Излучающие дисплеи с преобразованием цвета

Как показано на рис. 1b, красный / зеленый цвета преобразуются с помощью синих светодиодных чипов, что позволяет обойтись без необходимости в высокомощном чипе EQE red mLED / μLED. Однако для OLED-дисплеев используются голубые фишки, которые имеют более низкую эффективность и более короткий срок службы.На рис. 1b пленка CC с рисунком обычно представляет собой цветной фильтр с квантовыми точками (QDCF) ⁴⁴ . Общий EQE становится продуктом EQE синего чипа (EQE _{chip , B} ) и эффективности CC QDCF (EQE _QDCF ). Кроме того, поглощающий CF может быть представлен его коэффициентом пропускания ( T _CF ). В таких условиях уравнение. (20) изменяется на:

$$ \ eta _ {\ mathrm {CC}, j} = \ frac {{K_j \ cdot E _ {\ mathrm {ph} .j}}} {e} \ cdot \ frac {{\ mathrm {EQE} _ {\ mathrm {chip}, B} \ cdot \ mathrm {EQE} _ {\ mathrm {QDCF}, j} \ cdot T _ {\ mathrm {CF}, j}}} {{ V_B \ cdot F_j}} $$

(24)

Используя те же микросхемы mLED, η _W типа CC (12.0 кд / Вт из таблицы S3) примерно в 1,8 раза выше, чем у чипа типа RGB (6,8 кд / Вт). Это увеличение в основном связано с тем, что T _CF (= 0,7 ~ 0,9, в зависимости от цветов RGB) выше, чем T _CP (= 0,42). Если светосила mLED или μLED мала, то η _{RGB , W} можно увеличить вдвое, удалив CP. В таких условиях η _W типа чипа RGB и типа CC сопоставимы.Мы рассмотрим эту проблему позже в разделе «Коэффициент внешней контрастности». В приведенном выше расчете мы использовали EQE _QDCF = 0,3 ~ 0,38, как сообщает Nanosys ⁴⁴ . Если EQE _QDCF может быть дополнительно улучшен, тогда может быть достигнута большая экономия энергии типа CC.

(c) ЖК-дисплеи с мини-светодиодной подсветкой

Основное энергопотребление mLED-ЖК-дисплея исходит от BLU. На рис. 1c синий светодиодный свет преобразуется в белый через желтую CC-пленку с эффективностью EQE _QDEF ≈ 0.73 ⁴⁸ . Некоторые оптические пленки, такие как DBR, диффузор, BEF и DBEF, могут быть добавлены к BLU, что соответствует светопропусканию T _BLU ≈ 0,9. Затем свет модулируется ЖК-панелью, оптическая эффективность которой T _LCD ≈ 5% для RGB CF. Выходная эффективность мощности на оси:

$$ \ eta _ {\ mathrm {LCD}, j} = \ frac {{K_j \ cdot E _ {\ mathrm {ph} .j}}} {e} \ cdot \ frac {{\ mathrm {EQE} _ {\ mathrm {chip}, B} \ cdot \ mathrm {EQE} _ {\ mathrm {QDEF}, j} \ cdot T _ {\ mathrm {BLU}} \ cdot T _ {\ mathrm {LCD}}}} {{V_B \ cdot F_j}} $$

(25)

Из уравнения.(25), расчетное значение η _{LCD , W} составляет 4,1 кд / Вт (Таблица S4). Используя это число, потребляемая мощность 65-дюймового телевизора с разрешением 4K и яркостью 1000 кд / м ² составляет P _{LED , W} = 284 Вт, что очень хорошо согласуется с измеренными 280 Вт. С точки зрения η _W , ЖК-дисплеи mLED-LCD имеют такое же энергопотребление, что и OLED-дисплеи с RGB-микросхемой ( η _{RGB , W} = 3,9 кд / Вт).Эти дисплеи примерно в 3 раза ниже, чем излучающие экраны mLED / μLED на основе CC и излучающие экраны mLED / μLED на основе RGB-чипа. Это соотношение может быть изменено другими влияющими факторами: (1) Более высокая оптическая эффективность может быть получена с жидкокристаллическими дисплеями с жидкокристаллическим дисплеем и RGBW CF. (2) По сравнению с излучающими дисплеями, в BLU могут использоваться более крупные светодиоды, что позволяет использовать более мощный чип EQE ^27,68,69 и более высокую эффективность вывода света ⁷⁰ . (3) P _TFT может быть сопоставим или даже больше, чем P _LED в излучающих дисплеях с TFT-дисплеем.(4) Под PAM η _LED будет работать с низким током при работе в области низкого тока для эмиссионного дисплея, в то время как микросхема EQE / V _F с высоким уровнем тока может быть легко сохранена в MLED. СИН.

Типы светодиодных мониторов

Светодиодный монитор

— это ЖК-монитор нового поколения. Возможно, вы захотите увидеть LED против ЖК-монитора , прежде чем продолжить эту статью, чтобы получить лучшее представление. С развитием технологии отображения появились различные типы светодиодных мониторов.Давайте рассмотрим различные виды светодиодных мониторов, доступных на рынке, и их особенности.

На основе используемых методов подсветки светодиодные мониторы можно разделить на следующие категории:

1. Прямые светодиодные мониторы
2. Светодиодные мониторы Edge
3. Светодиодные RGB-мониторы

Монитор Direct LED или W-LED (белые светодиоды)

В светодиодных мониторах прямого действия, также называемых WLED, диоды размещаются непосредственно за жидкокристаллическим дисплеем (ЖКД), чтобы освещать экран.Каждая часть экрана имеет свой светодиод, который может быть включен или выключен. Это обеспечивает хороший коэффициент контрастности .

Недостатком прямых светодиодов является то, что они дороги, а также эта технология делает экран толще и тяжелее по сравнению с монитором Edge LED.

Edge LED монитор

Светодиодные мониторы

Edge — это наиболее распространенные типы светодиодных мониторов. В этом типе светодиоды размещаются вокруг края монитора, откуда свет рассеивается за экраном.Световодная пластина выравнивает весь свет вокруг дисплея, обеспечивая равный баланс яркости по всему дисплею. Поскольку светодиоды расположены на краю светодиодных мониторов, они намного тоньше, чем светодиодные мониторы с прямым подключением.

Краевые светодиодные мониторы не могут обеспечить такой высокий коэффициент контрастности, как прямые светодиодные, но они доступны по цене . Также уровни черного плохие, так как черный цвет иногда выглядит темно-серым. Плохая технология изготовления может привести к тому, что края экрана будут иметь больше света, чем центр экрана.

Динамический светодиодный монитор RGB

Этот тип светодиодных мониторов аналогичен светодиодным мониторам прямого действия. Светодиоды размещаются за ЖК-телевизорами или экранами мониторов, но, в отличие от светодиодных мониторов прямого действия, светодиоды излучают свет цвета RGB (красный, зеленый, синий) вместо белого. Поскольку диоды могут воспроизводить цвета, цветопередача получается довольно насыщенной и точной. Это лучший вид светодиодных мониторов.

Это лучше, чем два других типа, но также и самый дорогой. Также светодиод RGB тяжелее двух других.

Упрощенная технология отображения

: LED, OLED и MicroLED

Вы понимаете, как работают дисплеи LED, OLED и MicroLED? Вот что вам нужно знать

Полноцветные, яркие, ультратонкие визуальные дисплеи. Порталы, если хотите, для развлечений, общения и передачи информации — они повсюду вокруг нас.

Экраны ноутбуков, настольные мониторы, телевизоры с большим экраном, планшеты, смартфоны, электронные книги и многое другое. Они незаменимы как для бизнеса, так и для личного пользования.Мы часами смотрим на них.

Это чудо современных технологий, которое сейчас воспринимается как должное, становится все лучше и лучше. Все это возможно благодаря миниатюрным светодиодам (LED).

Что такое дисплейная технология?

Дисплеи — чрезвычайно сложные системы. Исследователям, ученым, дизайнерам и производителям потребовались годы, чтобы довести технологию до того уровня, в котором она есть сегодня.

Мы прошли долгий путь со времен колеблющихся телевизионных изображений 1950-х годов.Технология дисплеев претерпела серьезные изменения, но дисплеи, которыми мы пользуемся сегодня, — это просто результат того, что началось в те ранние годы.

Например, ЭЛТ были единственной самой популярной технологией отображения, используемой в телевизорах и компьютерных мониторах на протяжении более полувека. По сегодняшним меркам они были огромными; только в 2000-х годах ЖК-дисплеи начали постепенно заменять их. В 80-х и 90-х годах потребители могли выбирать между телевизорами с обратной проекцией, плазменными телевизорами и телевизорами с жидкокристаллическими дисплеями (ЖКД).

Для обратной проекции требуется много места. Качество плазменных телевизоров было хорошим, но быстро устарело. (Они недостаточно тонкие, чтобы быть модными, они потребляют больше энергии и подвержены выжиганию изображений.) ЖК-технология предлагает новый тонкий профиль, что делает его идеальным для настенного монтажа.

На смену пришли ЖК-дисплеи и светодиоды. И светодиодные, и ЖК-телевизоры основаны на ЖК-технологии. Раньше между ними была разница —

«В более старых ЖК-телевизорах использовались люминесцентные лампы с холодным катодом для обеспечения задней подсветки, тогда как в ЖК-телевизорах со светодиодной подсветкой для освещения экрана использовался массив более эффективных светодиодов меньшего размера…. все ЖК-телевизоры теперь оснащены светодиодной подсветкой и считаются светодиодными телевизорами ».

Что означает светодиод?

LED расшифровывается как Light Emitting Diode. Эти электронные компоненты впервые были использованы в калькуляторах и других устройствах. Сначала они были дорогими.

По мере совершенствования светодиодных технологий они становились менее дорогими и, что более важно, более эффективными и долговечными. Светодиоды теперь покрывают спектр видимого, инфракрасного и ультрафиолетового света. Поскольку они производят свет с меньшим количеством электроэнергии, необходимое оборудование отличается от старых ламп накаливания.

Что такое светодиодный дисплей?

Techopedia.com объясняет, что светодиодный дисплей (светодиодный дисплей) — это технология, которая использует панель светодиодов в качестве источника света для экрана для взаимодействия между пользователем и системой.

Самым большим преимуществом светодиодного дисплея является его эффективное и низкое энергопотребление, что особенно необходимо для портативных и заряжаемых устройств, таких как мобильные телефоны и планшеты.

Для чего нужен светодиодный дисплей?

Когда-то они использовались в основном для индикаторных ламп или для замены небольших ламп накаливания, теперь они подходят для всех видов электроники, наружного и комнатного освещения, светофоров, вспышек фотоаппаратов, автомобильных фар, медицинского оборудования и многого другого.Их низкое энергопотребление, небольшой размер, малый вес и длительный срок службы сделали их лучшим выбором для энергосбережения.

Как работает светодиодная технология?

Светодиоды — это крошечные лампочки, которые вписываются в электрическую цепь. У них нет нити накала (например, лампы накаливания), которая перегорает, и они не нагреваются. Светодиоды яркие и имеют большую яркость света.

Светодиодный дисплей состоит из светодиодных панелей, каждая из которых состоит из нескольких этих светоизлучающих диодов.Диоды зажигаются движением электронов в полупроводниковом материале. Светодиоды сконструированы так, чтобы испускать большое количество фотонов наружу, они помещены в пластиковую лампочку, чтобы фокусировать свет для проецирования в определенном направлении.

В отличие от старых технологий, гораздо больший процент электроэнергии идет непосредственно на производство света, что значительно снижает спрос на электроэнергию.

Что входит в состав светодиодного дисплея?

Visualled.com предоставляет прекрасное описание того, что составляет светодиодный дисплей.

Светодиодные экраны представляют собой модульные устройства, состоящие из нескольких компонентов:

1. Шкафы: основная модульная часть экрана. Большинство гигантских светодиодных экранов обычно делятся на серию шкафов, которые при соединении образуют весь экран. Светодиодные шкафы упрощают изготовление и транспортировку экранов.
2. Структурное шасси: это рама, на которой размещаются другие компоненты шкафа. Он может быть изготовлен из различных материалов в соответствии с техническими требованиями установки.Светодиодные платы или модули: электронные модули, состоящие из электронной платы со светодиодами и внешнего пластикового или металлического каркаса.
3. Источники питания: элемент, который преобразует и регулирует напряжение в электрической сети для питания других электронных компонентов.
4. Карта данных: получает данные изображения, которые будет выдавать каждый шкаф, и распределяет их по всем модулям шкафа.
5. Цепь данных: набор проводов, используемых для соединения карт данных со светодиодными модулями и для соединения шкафов друг с другом.
6. Силовая цепь: набор проводов, используемых для подключения источников питания к другим электронным компонентам шкафа и для соединения всех шкафов с электрической сетью.

Что такое OLED?

Органический светоизлучающий диод (OLED) представляет собой светоизлучающий диод, подобный светодиодам, однако излучающий электролюминесцентный слой представляет собой пленку из органического соединения, которая излучает свет в ответ на электрический ток. Этот органический слой расположен между двумя электродами; как правило, по крайней мере, один из этих электродов является прозрачным.OLED-светодиоды используются для создания цифровых дисплеев на таких устройствах, как телевизионные экраны, компьютерные мониторы, портативные системы, такие как смартфоны, портативные игровые консоли и КПК.

В чем основное различие между светодиодами и OLED?

Когда плазменные телевизоры потеряли популярность, LED / LCD стали доминирующей технологией телевизионных дисплеев. Но новый конкурент — OLED. Технология отображения OLED-телевизоров принципиально отличается от светодиодных / ЖК-телевизоров.

Каждый пиксель на OLED-дисплее обеспечивает собственную подсветку, при этом все пиксели ЖК-телевизора освещаются светодиодной подсветкой.OLED-дисплеи работают без подсветки, поэтому они могут быть тоньше и легче ЖК-дисплеев.

Органические материалы, используемые для создания полупроводников в органических светодиодах, гибкие. Теперь возможны гибкие светильники и дисплеи. Как заметил один исследователь, однажды вы сможете свернуть телевизор и взять его с собой.

Качество изображения, как правило, лучше в OLED-экранах, но, поскольку в ЖК-дисплеях все еще продолжаются улучшения, мы можем увидеть, как эти два компонента еще долго будут конкурировать.

В настоящее время OLED-телевизоры дороже ЖК-моделей из-за более дорогих электролюминесцентных материалов или люминофоров, которые они используют.Некоторое время они могут быть дорогими, но поскольку OLED-дисплеи не нуждаются в ЖК-дисплеях с подсветкой, они также потребляют меньше энергии, чем ЖК-дисплеи. OLED-дисплеи в настоящее время подвергаются выгоранию экрана чаще, чем ЖК-дисплеи, но это может измениться по мере совершенствования технологии.

Кто планирует в ближайшее время выпустить 3 устройства на базе OLED?

Вы, вероятно, не удивитесь, узнав, что Apple надеется выпустить 3 iPhone на базе OLED в 2020 году. «Apple, как сообщается, планирует выпустить в 2020 году три новых устройства iPhone на основе OLED, которые будут доступны в 5 версиях.Размеры 42, 6,06 и 6,67 дюйма соответственно, согласно источникам из тайваньской цепочки поставок компонентов для мобильных телефонов ».

Что такое microLED?

MicroLED, также известный как mLED, — еще одна развивающаяся технология плоских дисплеев. Он еще более продвинутый, с дисплеем, состоящим из микроскопических светодиодов, которые образуют пиксельные элементы.

Трудно представить, но по сравнению с ЖК-технологией microLED имеет даже лучшую контрастность, время отклика и энергоэффективность.

Светодиоды MicroLED в первую очередь предназначены для небольших устройств с низким энергопотреблением, таких как часы и смартфоны Apple.Так же, как и OLED-светодиоды, потребляют меньше энергии по сравнению с обычными ЖК-дисплеями. Согласно Geekboots.com, по оценкам экспертов, microLED может использовать только половину энергии OLED для создания сопоставимого освещения. По другим оценкам, экономия энергии будет еще больше.

Скоро ли появятся телевизоры microLED?

Два года подряд на крупнейшей в мире выставке технологий CES компания Samsung продемонстрировала свой гигантский дисплей The Wall с технологией microLED.

«Новейшая версия The Wall с диагональю 219 дюймов, как ее называет Samsung, является просто гигантской. Но что еще лучше, теперь у компании есть тот, который меньше. Новый 75-дюймовый телевизор MicroLED пока остается всего лишь прототипом, и неизвестно, когда он поступит в продажу, но первая потребительская версия под названием The Wall Luxury поступит в продажу в июле (2019 г.). Ни слова о том, сколько это будет стоить, но предположение «много» — безопасное ».

Что такое технология 4K Ultra HD?

Незадолго до начала нового тысячелетия в U.S. Это быстро стало стандартным типом вещания с сотнями доступных каналов HD.

HD-телевизор обеспечивает примерно в пять раз больше пикселей, чем стандартный телевизор. Повышенное разрешение позволило получить более четкое и точное изображение, чем было доступно до того времени.

А теперь еще больше возможностей — телевизор 4K сверхвысокой четкости (4K Ultra HD). Некоторые считают, что качество изображения похоже на цифровое кино 4K в кинотеатрах. Разрешение 4K в четыре раза превосходит разрешение ведущих сегодня телевизоров высокой четкости и передает цвета более ярко, чем телевизоры высокой четкости.4K Ultra HD был назван технологией отображения «следующего поколения» для дома.

Как вы сравниваете разрешения дисплеев?

Простой ключ, который следует запомнить, заключается в следующем: чем выше разрешение, тем лучше качество изображения. Эксперты Кратчфилда объясняют:

Такие числа, как 1080p и 4K, относятся к разрешению экрана телевизора — чем больше пикселей на экране, тем больше деталей изображения он может показать.

Экран телевизора 1080p имеет размер 1920 пикселей на 1080 пикселей вниз, общее количество пикселей составляет 2 073 600 пикселей.

Ultra HD составляет примерно 4000 пикселей в поперечнике. Если быть точным, экран телевизора 4K имеет разрешение 3840 пикселей на 2160 пикселей вниз, что дает впечатляющие 8 294 400 пикселей — в 4 раза больше разрешения 1080p.

Пиксели телевизора 4K Ultra HD намного меньше, чем пиксели телевизора HDTV 1080p, что позволяет видеть гораздо более мелкие детали изображения.

Выбор между моделью HD или Ultra HD был более трудным пару лет назад, когда телевизоры 4K стоили намного дороже, чем сопоставимые телевизоры высокой четкости, и было не так много контента 4K для просмотра.Теперь, когда модели 4K от известных производителей стоят менее 400 долларов, а Netflix® и Amazon транслируют большую часть своих оригинальных сериалов в 4K, нет особых причин рассматривать модель HD, по крайней мере, для вашего основного телевизора.

Не существует идеального выбора, который бы соответствовал всем потребностям. Выясните, что вы можете себе позволить и какие функции наиболее важны для вас.
