Как правильно разобрать водонагреватель Термекс своими руками

Компания Термекс – ведущая компания в Европе, производящая водонагреватели, причем занимается она выпуском только этой продукции. Начало карьеры этой фирмы было положено в 1949 году и с тех пор она неуклонно наращивает темпы производства, которые достигают свыше 2 млн штук в год.

В состав Термекса входят специалисты, занимающиеся научной разработкой, конструированием, и внедрением в производство самых передовых знаний в этой области, широко развита сервисная сеть этого объединения, которая осуществляет как гарантийный, так и текущий ремонт водонагревателей.

Российский рынок эта компания начала осваивать с 1995 года, и на сегодня Термекс почти полностью занимает нишу водонагревателей как на нашем рынке, так и сопредельных странах бывшего СССР.

Инструменты

Для разборки водонагревателей Термекс потребуются следующие инструменты:

  • отвертки – прямая и крестовидная;
  • гаечные ключи – можно универсальный газовый, но будет хорошо, если есть накидные – на 22; 14; 10 и 8;
  • пассатижи;
  • индикаторная отвертка;
  • протирочный материал, желательно водопоглощающий.

Этапы работы

Разборка бойлера происходит следующим образом:

  1. Перекрывается водоснабжение. При правильной установке водонагревателя, снизу корпуса должен располагаться вентиль для перекрытия воды.
  2. Обесточивание водонагревателя, после чего его необходимо полностью отключить от электричества.
  3. Осторожно, прямой отверткой снимается защитная крышка. Если она сидит плотно, то ее потихоньку снимают движениями, напоминающими открывание консервной банки. В ходе операции по снятию защитной крышки важно не повредить эмаль.
  4. Индикаторной отверткой проверяется напряжение на клеммах. Разбирающий должен касаться железного колпачка отвертки и последовательно прозвонить контакты. Лампочка в отвертке не должна гореть ни в одном случае.
  5. Бойлерный бак освобождается от воды.
  6. Стоит отметить: в некоторых случаях необходимо снять водонагреватель со стены, но в большинстве своем в этом нет особой необходимости.

  7. Необходимо сфотографировать или зарисовать схему подключения, после чего отсоединить провода.
  8. Гайки, крепящие ТЭН и термостат, откручиваются по одной.

    Это необходимо с той целью, чтобы вода, которая может оставаться в баке стекла постепенно. ТЭН и термостат после извлечения нужно протереть сухой ветошью. Проверяется износ прокладки на фланце ТЭНа.

Обратите внимание: в том случае, если прокладка имеет поверхностные дефекты в виде разрывов, вмятин и т.д., ее необходимо заменить на новую.

На этом разборка аппарата заканчивается и ремонт переходит в следующий этап – в который входят такие операции, как очистка бойлера, замена деталей, и последующая сборка.

Смотрите видео, в котором опытный пользователь подробно показывает, как разобрать и почистить водонагреватель Термекс:

Оцените статью: Поделитесь с друзьями!

Как разобрать бойлер своими руками

Не секрет, что в нашей стране, которая снабжает газом всю Европу и не только, многие населённые пункты до сих пор не подключены к газовым магистралям. Поэтому покупка электрического нагревателя воды для частного дома – осознанная необходимость. К счастью, недостатка в предложениях нет, и в торговой сети любого региона можно выбрать бойлер известных марок. Выбор ограничен лишь покупательной способностью человека.

Бойлеры, выпускаемые фирмами Аристон, Тhermex и Gorenje, давно завоевали популярность в России как неприхотливые, простые в исполнении и достаточно доступные по цене устройства. Но для надёжной и долговечной эксплуатации любого прибора необходим тщательный уход и внимание.

Знакомимся с устройством бойлера

Чтобы понять, как обеспечить многолетнюю бесперебойную работу купленного агрегата, нужно хотя бы вчерне представлять его устройство. Не лишним будет и прочтение инструкции к данной модели. Это позволит не совершать ошибок при использовании электрического водонагревателя.

Схема, подходящая для большинства выпускаемых аппаратов для нагрева воды, представлена на картинке ниже:

Схематичное устройство накопительного водонагревателя

В любой воде есть некоторое количество растворённых солей и минералов. При частом нагревании и охлаждении эти соли кристаллизуются и оседают на внутренних стенках бака в нижней его части. За 2-3 года прочной скорлупой покрываются не только стенки, но и нагревательный элемент и медная трубка, внутри которой вставляется датчик температуры. Для снижения жёсткости образованных шлаков и для предотвращения коррозии корпуса бака на одном фланце с ТЭНом крепится магниевый анод. Но он не рассчитан на долгую работу, поэтому время от времени его нужно менять.

Если разобрать бойлер, проработавший без чистки несколько лет, можно увидеть следующую картину:

Накипь, образовавшаяся вследствие длительного использования бойлера Аристон

Эта ситуация страшна не только своим внешним видом. Подобное легкомысленное отношение к водонагревателю может привести к следующим последствиям:

  1. При таком количестве накипи повышается расход электроэнергии при нагреве воды.
  2. Из-за более высокой температуры в зоне работы ТЭНа выходит из строя датчик температуры или нагревательный элемент.
  3. Полностью выходит из строя и, естественно, требует замены магниевый анод.
  4. Многократно повышается риск коррозии корпуса бака, из-за чего произойдёт утечка воды. В этом случае неизбежна замена аппарата на новый.

Чтобы не доводить дело до такой крайности, практически все компании, выпускающие электрические водонагреватели, рекомендуют профилактику устройств раз в один-два года. В чем она заключается? Нужно разобрать водонагреватель, заменить магниевый анод на новый, проверить и при необходимости очистить нагревательный элемент, очистить и промыть водой внутреннюю поверхность бака. Если проводить подобное мероприятие постоянно, срок службы бойлера может увеличится минимум вдвое.

Важно! Для каждой модели бойлера предусмотрен свой вид нагревательного элемента. Поэтому при первой профилактической чистке бака стоит купить не только анод, но и ТЭН. Не будет лишней и покупка новой резиновой прокладки для этой модели.

Процесс разборки водонагревателя — пошаговая инструкция

Для профилактической чистки бойлера или для замены сгоревшего нагревательного элемента необходимо последовательно выполнить несколько действий:

  • полностью обесточить прибор;
  • демонтировать электронную начинку, находящуюся под защитной крышкой;
  • слить воду из нагревательного бака;
  • открутить и вынуть фланец, на котором смонтирован ТЭН и магниевый анод;
  • очистить бак и нагревательный элемент от накипи и шлаков, заменить отслуживший анод на новый;
  • собрать бойлер, повторяя действия в обратном порядке;
  • залить воду и проверить работоспособность опытным путём.

А теперь рассмотрим, как правильно разобрать бойлер, на примере изделия компании Аристон недорогого сегмента. Выбор этого типа нагревателя обусловлен минимумом действий, простым устройством крепежа и управляющей электроники. Что позволит обойтись своими силами, не привлекая к ремонту высокооплачиваемых специалистов.

Полностью обесточить прибор

Данное действие особо в объяснениях не нуждается. Любой электрический прибор перед неполной или полной разборкой отключают от сети. Чтобы обесточить нагревательный бойлер, достаточно отсоединить питающий его шнур от сети. Либо отключить автоматы, если агрегат подключён к питанию через них.

Схема подключения водонагревателя к электрической цепи

Демонтируем электронную начинку, находящуюся под защитной крышкой
Для данной операции понадобятся крестообразная и плоская отвёртки. Сначала необходимо выкрутить винты, удерживающие пластиковую крышку, и снять её.

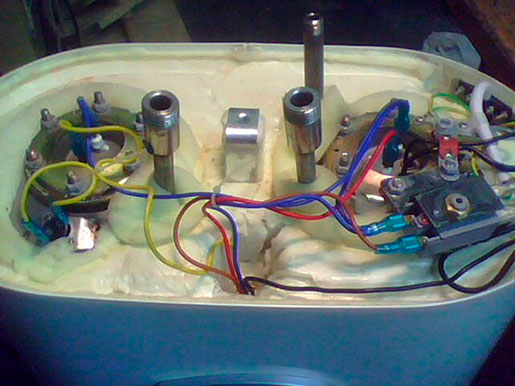

Вид со снятой крышкой

Потом отсоединить провода от регулятора температуры, не забывая о проводе заземления, который крепится к корпусу с помощью болта. Теперь можно вытащить термостат из бака и отложить подальше, чтобы случайно не повредить и не забрызгать водой.

Как слить воду из нагревательного бака

Этот этап зависит от способа подключения воды к вашему бойлеру. Если подводку делал мастер, он смонтировал кран со штуцером для слива воды из бака.

Схема нормального подключения воды к бойлеру

Перекрываем подачу холодной воды в бойлер. Останется подсоединить один конец шланга к штуцеру, а другой опустить в ванну или любой другой сток с выходом в канализацию. Затем открываем кран горячей воды смесителя в ванной или на кухне (чтобы давление в баке сравнялось с атмосферным) и открываем сливной кран. Слив воды занимает некоторое время и зависит в основном от объёма бака. Не стоит забывать, что после слива воды некоторое её количество останется в водонагревателе.

При отсутствии сливного крана часть воды удаляется при помощи обратного клапана. Если он постоянно соединён с канализацией, достаточно отогнуть пластиковый клапан вверх и затем открыть кран горячей воды. Но это очень длительный процесс, так как диаметр отверстия в клапане небольшой.
Если вода подключена к бойлеру так, как показано на фото ниже, придётся устроить маленький потоп.

Простейшая подводка воды к бойлеру

Чтобы потоп был управляемым, надо подставить под водонагреватель пластиковую ёмкость, например, большой таз. Затем выворачиваем из корпуса предохранительный клапан. Открываем горячий кран смесителя в ванной (сразу откручивать шланг подачи горячей воды нежелательно). Вода начнёт заполнять таз. Можно подобрать резиновый шланг под отверстие в баке. Тогда, опустив один конец в слив канализации, нужно будет лишь контролировать, чтобы вода не попадала на пол. И, соответственно, дождаться, когда вода перестанет стекать из шланга.

Есть и другой вариант. Необходимо дождаться, когда таз наполнится водой, перекрыть кран горячей воды смесителя. Затем пальцем перекрыть отверстие, через которое сливается вода. Здесь потребуется помощник, который сольёт воду из таза. Затем процедура повторяется, пока бак полностью не освободится. Все эти действия кажутся сложными лишь на первый взгляд.

После того, как вода почти полностью стечёт из бака, можно открутить шланг подачи горячей воды.

Вынимаем фланец, на котором смонтирован ТЭН и магниевый анод

Пластина с нагревательным элементом в большинстве моделей фирмы Аристон имеет овальную форму. Она крепится специальной скобой на одну гайку, тогда как в моделях других производителей водонагревателей герметичность обеспечивают от 4-х до 6 гаек.

Так выглядит фланец и крепёжная скоба в бойлере Аристон

Демонтаж фланца достаточно прост. Подставляем под корпус ёмкость для воды. Откручиваем гайку гаечным ключом. Снимаем скобу. Затем деревянной рукояткой молотка аккуратно постукиваем по фланцу, пока не нарушится герметичность и он не уйдёт внутрь корпуса. Даём стечь остаткам воды.

Просовываем руку в отверстие и вытаскиваем фланец, поворачивая его в горизонтальной и вертикальной плоскости, как на фото ниже:

Демонтаж фланца

ТЭН в таких водонагревателях обычно изогнутой формы, поэтому вытаскивать фланец надо аккуратно. После того, как пластина освобождена из плена, приступаем непосредственно к чистке.

Следующий этап – очистка бака и нагревательного элемента от накипи и шлаков

Если бойлер висит низко и чистка его затруднена, логично будет снять его со стены и положить в ванную. Слив в ванной рекомендуется закрыть пробкой для того, чтобы шлаки из бака не попали в канализацию. Иначе экономия на самостоятельном разборе аппарата сойдёт на нет – придётся вызывать сантехника.

Лучший вариант – если есть возможность вынести корпус на улицу и подвесить его горизонтально. Затем надо просунуть руку внутрь и выгрести скопившиеся шлаки. Затем обильно промыть внутренности водой из шланга. Если делать профилактическую чистку каждые полтора-два года, то необходимости обрабатывать внутреннюю сторону бака жидкостями для растворения отложений нет.

Важно! Никогда не применяйте для чистки внутри корпуса металлические ёршики, наждачную бумагу и другие подобные приспособления. Этим можно повредить антикоррозийный слов водонагревателя!

Пока корпус сохнет, обратим взор к фланцу. Первым делом снимаем резиновую прокладку, тщательно промываем её пальцами под струей воды. Осматриваем на предмет порывов и трещин и при их отсутствии откладываем сушиться. Затем откручиваем то, что осталось от магниевого анода. Он крепится на резьбе в фланце и должен легко скрутиться.

ТЭН на пластине очищаем руками от накипи, промываем под струёй воды. Если накипь всё же осталась на медных трубках, опускаем нагревательный элемент в жидкость для удаления накипи – торговая сеть предлагает несколько видов такой жидкости разных производителей. Можно поступить ещё проще: растворить в 1,5 литрах воды 6-8 чайных ложек лимонной кислоты. Отрезать верх у полуторалитровой пластиковой бутылки, налить туда полученный раствор и опустить ТЭН. Обычно результат можно наблюдать спустя минуту – вода будет слегка «кипеть». Весь процесс очистки займёт несколько часов.

Важно! Пока бойлер разобран, стоит приобрести в соответствующем магазине такие же точно новый анод и нагревательный элемент. Как известно – запас карман не тянет.

ТЭН после «купания» в растворе лимонной кислоты

Магниевый анод лучше заменить на новый. Но если его состояние на вид вас устраивает, оставьте старый до следующей профилактической чистки.

Собираем бойлер, повторяя действия в обратном порядке

В связи с простотой конструкции сборка агрегата не должна вызвать сложностей:

  • надеваем на фланец резиновую прокладку;
  • аккуратно вставляем его внутрь бойлера;
  • следим, чтобы фланец плотно и ровно стал в овальном отверстии;
  • ставим П-образную скобу на место и затягиваем гайкой до упора;
  • подсоединяем шланги подвода воды со всеми необходимыми кранами и клапанами;
  • наполняем бойлер водой хотя бы до половины, чтобы проверить отсутствие протечек;
  • вставляем в своё гнездо датчик температуры с регулятором нагрева;
  • подключаем электрические провода, не забывая о заземлении;
  • подключаем бойлер к электросети, доливаем бак водой полностью и производим пробный нагрев воды.

Водонагреватель готов к дальнейшей работе!

Особенности и различия в разборке водонагревателей Аристон, Thermex и Gorenje

Каждая компания, выпуская продукцию однотипного характера, старается придать своим изделиям характерные черты, отличающие их продукцию от других производителей. Бойлеры фирм Аристон, Термекс и Gorenje тоже имеют свои конструктивные особенности и различия. Так, слой утепления между внутренним баком и обшивкой у моделей Gorenje выполнен из пенополистирола, в то время как у других фирм изоляция из пенополиуретана.

Ещё одной отличительной особенностью будет форма и способы крепления фланца. Например, в моделях фирмы Аристон это – овальная деталь, которая крепится скобой и одной гайкой. Другие производители сделали эту несущую пластину либо круглой, либо квадратной.

Устройство бойлера

Герметичность здесь обеспечивают 4 или даже 6 гаек. К тому же магниевый анод у фирмы Gorenje крепится не на фланце, а сверху бака. Спорное решение, требующее дополнительных усилий, смекалки и инструментов при его замене.

Немало различий и в электронной начинке. Потому при первой разборке нужно сфотографировать все соединения проводов на телефон, чтобы во время сборки не ошибиться. В случае ошибки велика вероятность, что электроника сгорит.

Из рассмотренных компаний лишь бойлеры Gorenje собираются в Европе, два других производителя имеют сборочные цеха в России. Но качество продукции у каждой компании довольно высокое, и соответствует стоимости изделий.

Какие бы различия не применялись в рассмотренных выше моделях водонагревателей разных фирм, вся эта техника довольно хорошо справляется со своими функциями – обеспечить потребителя горячей водой. И при должном уходе может прослужить гораздо дольше предусмотренного производителем срока работы.

Как разобрать бойлер Термекс на 10, 15, 30, 50, 80, 100 литров, не причинив ущерба водонагревателю

В зависимости от серии и модели, различаются способы того, как разобрать бойлер Термекс. Перед началом работы желательно прочитать инструкцию по эксплуатации, в ней написан пошаговый алгоритм разбора в разделе технического обслуживания.

Если она утеряна, можно ее найти и скачать на официальном сайте фирмы. Из инструментов будут нужны: крестообразная отвертка, разводной ключ, набор накидных ключей, нож, пакля. Важно учесть, что для демонтажа больших аппаратов понадобится 2-3 человека.

Сначала обесточиваем прибор, для чего выключаем автомат на распределительном щитке или вынимаем вилку из розетки. Сливаем воду — откручиваем шланги с патрубков, входящих в водонагреватель и снимаем обратный клапан. Перед этим нужно подставить емкость для сбора воды или надеть резиновый шланг на вводный патрубок и вывести его в канализацию.

Напольные модели

Напольные бойлеры бывают объемом от 100 литров. Это модели серий Round, Champion ER 200 и 300 и водонагреватели косвенного нагрева Combi. В них холодная вода подключается снизу, а нагретая выводится сверху.

Водонагреватель THERMEX Champion ER 200

Для слива воды предусмотрен сливной патрубок в нижней части корпуса. ТЭН в них расположен горизонтально за панелью управления, на которой находится регулятор температуры. Снимаем регулятор температуры и крышку, которая крепится на защелках. После этого вынимается термодатчик, отсоединяются провода, откручиваются гайки и вынимается фланец с ТЭНом.

Безнапорные бойлеры

Серия безнапорных водонагревателей Термекс Light позволяет пользоваться горячей водой, даже если нет давления в системе водоснабжения. Это устройства с баками небольшого размера на 10 литров, 15 литров и 30 литров. Для того чтобы слить жидкость с бака, достаточно перекрыть вентиль подачи воды и открыть кран горячей.

Вода вытечет сама под действием силы тяжести. Для разбора снимаем защитный колпачок с ручки смесителя, откручиваем крепежный винт и извлекаем рукоятку смесителя. Далее снимаем зажимное кольцо и прокладку, откручиваем предохранительный клапан, отвернув накидные гайки, и снимаем пластиковую защитную крышку.

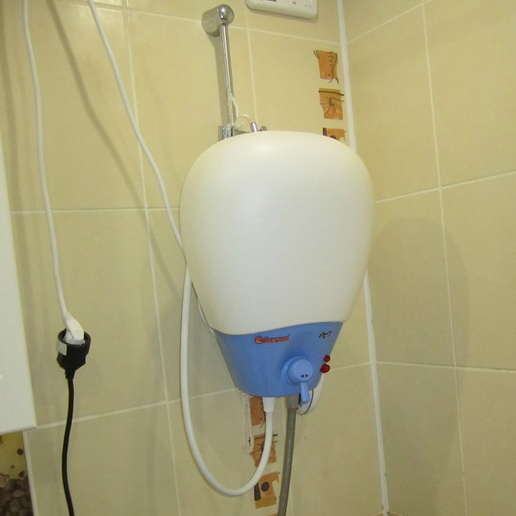

Водонагреватель Thermex Light MS 15

Чтобы вынуть требчатый электрический нагреватель, отключаем все провода, дополнительно открутив планку, которая удерживает кабель питания. Отвинчиваем накидную гайку и извлекаем фланец с нагревательным элементом, датчиком термостата и термовыключателя. При этом сольется еще 5-6 литров воды.

Настенные водонагреватели

Различаются способы снятия защитной крышки. В бойлерах Термекс Praktik ISP и IPR крышка состоит из двух частей, на одной из которых расположен регулятор температуры и двойной выключатель. Сначала раскручиваются четыре болта по краям. Снимаются декоративные заглушки с патрубков.

Аккуратно поддеваем крышку и убираем в сторону часть без проводов. Вторую часть будут удерживать кабели, ведущие к выключателю и регулятору. Отключаем все шнуры, откручиваем и вынимаем термостат и терморегулятор. Потом откручивается шесть гаек по окружности фланца и вынимается ТЭН с магниевым анодом.

В моделях Champion ER на 50 литров и 80 литров овальная продолговатая крышка, но на ней расположена только ручка регулировки степени нагрева. Снять ее помешает только шнур питания, остальные этапы аналогичны.

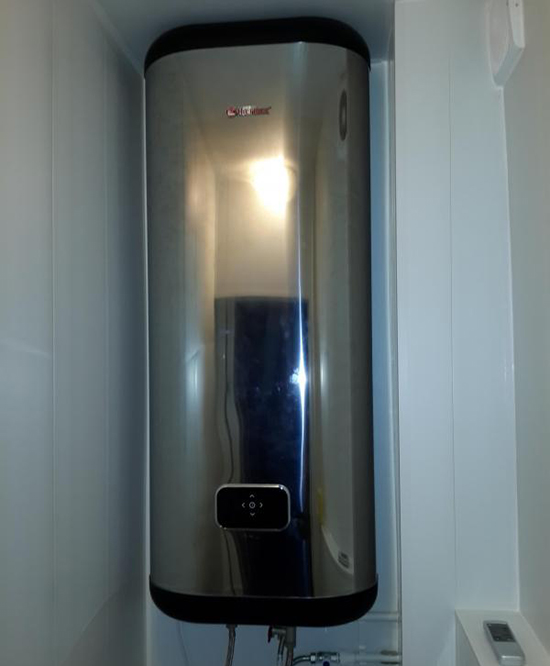

Бойлер Thermex FLAT DIAMOND TOUCH ID 100V

В плоском бойлере ID 100V крышка абсолютно не соединена с корпусом шнурами. Единственной особенностью является то, что один из болтов заклеен блестящей наклейкой. Если об этом не знать, можно сломать одно крепление. Внутри он содержит два ТЭНа, которые крепятся четырьмя и пятью гайками. Все остальные навесные водонагреватели Термекс разбираются аналогично.

Как разобрать водонагреватели разных производителей своими руками

Очень часто во время переезда или появлении неисправностей перед людьми стоит непростая задача, ведь им нужно разобрать водонагреватель. Не стоит забывать о том, что любой бойлер нуждается в частой регулярной чистке и в замене защиты. В большинстве случаев люди не хотят переплачивать деньги или же ждать мастера, поэтому они пытаются решить проблему самостоятельно. Первоначально может показаться, что разобрать бойлер довольно сложная задача, но это ошибочное суждение

Загрязнение бойлера

Разбор водонагревателей различных марок

Разобрать прибор можно аккуратно, зная производителя и придерживаясь четкой пошаговой инструкции.

Водонагреватель Термекс

Так как у всех водонагревателей почти одинаковая система, то можно подумать о том, что разбирать их нужно по одной и той же схеме. Но производители добавляют какие-то свои детали и функции, поэтому для каждой фирмы есть свой алгоритм:

  1. Перекрыть водоснабжение. В большинстве случаев под бойлером располагается кран или вентиль, который нужно закрыть.
  2. Обесточить бойлер, после чего его нужно отключить от электричества.
  3. Плоской шлицевой отверткой нужно снять защитную крышку. В некоторых случаях и на некоторых моделях она сидит плотно, поэтому нужно выполнять движения, которые производятся при открывании консервы.
  4. Индикаторной отверткой следует проверить, есть ли электрический ток в бойлере. Если все сделано правильно, то лампочка в отвертке гореть не будет.
  5. Слить воду из водонагревателя, для этого есть пошаговый алгоритм, узнать о котором можно, посмотрев видео на различных ресурсах.
  6. Следует сделать снимок схемы подключения, чтобы потом не перепутать провода. После снимка можно начинать отсоединение проводков.
  7. Гайки, которые крепят ТЭН и термостат, следует откручивать по одной. Это нужно для того, чтобы вода, которая застоялась в баке, стекла постепенно.
  8. ТЭН и термостат протереть сухой тряпкой.

Разбор закончен.

Схема бойлера Термекс

Водонагреватель Аристон

Порядок действий:

  1. Обесточить прибор, отключив его от сети электропитания.
  2. Снять защитную крышку, которая закреплена гайками.
  3. Далее следует отсоединить три кабеля: 1 – фаза, 2 – ноль, 3 – земля. Делается это при помощи индикаторной отвертки. Два первые провода освобождают термостат, поэтому его с легкостью можно вытащить из трубки.

Далее алгоритм разбора бойлера аристон аналогичен ранее представленному производителю.

Защитная крышка

Водонагреватель Polaris

В большинстве случаев люди склоняются именно к бойлерам фирмы Поларис. Порядок разбора следующий:

  1. Отключить бойлер от электросети.
  2. Слить воду из бойлера. Нужно получить доступ к крану, который выводит горячую воду из накопителя.
  3. Далее следует отсоединить терморегулятор, в данном случае он не закреплен, а просто установлен на клеммнике.
  4. Следующим шагом является слитие оставшейся воды из бака.
  5. Открутить удерживающую скобу и под правильным углом извлечь ТЭН из накопительного бака.

Схема водонагревателя Polaris

Водонагреватель Electrolux

Порядок действий:

  1. Если предыдущие водонагреватели можно было не снимать со стены, то в данном случае без этого не обойтись. Поэтому первым пунктом алгоритма является снятие бойлера со стены. Перед этим из него обязательно нужно слить всю воду.
  2. Снятый бойлер следует перевернуть кверху штуцерами и снять с него защитную крышку.
  3. Далее поочередно нужно начать снимать термостаты, блок питания термометра, сам термометр, выкрутить все гайки до одной, и в итоге снять фланец крепления ТЭНа.
  4. Далее вынуть ТЭН. Дальнейшие действия зависит от причины разбора бойлера. Если прибор был разобран из-за поломки, то следует заменить ТЭН, если же бойлер нужно было просто почистить, то все детали следует протереть сухой тряпкой и удалить различные загрязнения, например, налет и ржавчину.

Водонагреватель Garanterm

Алгоритм действий:

  1. Первым пунктом алгоритма разбора водонагревателя Гарантерм, как и в большинстве случаев, является отключение электроэнергии.
  2. Далее следует слить воду из бойлера. Для того, чтобы вода текла из двух кранов и слилась максимально, следует перекрыть общий квартирный кран, чтобы вода могла вытекать без проблем.
  3. Следующим пунктом является работа с различными проводами. Демонтируем клеммы с контактов ТЭНа.
  4. Выкручиваем винт с проводом заземления, далее винт фиксатор сетевого шнура, а также винт защитного блока.
  5. Из гнезда достать все датчики защиты и термостат.
  6. Далее нужно открутить пять последних болтов, и приступить к разбору внутренностей и, например, чистке.

Водонагреватель AQUAVERSO

Алгоритм разбора данного водонагревателя очень похож на алгоритм разбора бойлера Термекс, ознакомиться с которым можно в начале статьи. Только в данном случае воду из бойлера нужно слить сразу же после обесточивания электроэнергии.

Бойлер Aquaverso

Водонагреватель Атмор

Данный тип водонагревателя не рекомендуется чинить самостоятельно, так как производители настроили его настолько тонко, что самостоятельное вмешательство может привести к сильной поломке и за ремонт придется выложить в разы больше денег, нежели за чистку и разбор.

Встречались случаи, когда самостоятельное проникновение в бойлеры Атмор приводило к замыканию проводки, к пожарам, поражению током или же полной поломке водонагревателя.

Водонагреватель Superlux

Бойлер Суперлюкс можно разобрать, используя схему для разбора бойлера фирмы Electrolux. Данные виды совершенно идентичны, поэтому разбор, установка и все остальное у них одинаковое.

Водонагреватель Goranje

Порядок действий:

  1. Отключить прибор от электросети.
  2. Слить воду из водонагревателя.
  3. Первым этапом является снятие крышки. В большинстве случаев люди не могут ее снять и даже ломают, так как она пластмассовая. Снять ее очень легко, поддеваем отверткой снизу и выталкиваем на себя переднюю панель.
  4. Далее следует потянуть на себя ручку, которая регулирует температуру. Так как ручка ничем не закреплена, сделать это будет, довольно, просто. Открутить два винта и можно снять крышку.
  5. Следующим этапом является отсоединение всех проводов, запутаться в них будет очень сложно, так как все они разной длины и при сборке встают идеально каждый на свое место.
  6. Далее нужно открутить фланец, который держится на шести гайках, и начинать чистить внутренности бойлера.



Важно! При чистке бойлера и его составляющих ни в коем случае нельзя использовать наждачную бумагу, щетки и многое другое, что может повредить поверхность. Не нужно натирать каждую деталь до блеска, а особенно саму внутренность бойлера, накипь на стенках водонагревателя защищает его от коррозии, поэтому избавляться от нее нежелательно. Для чистки деталей следует использовать обычную тряпку из микрофибры.

Водонагреватель Epico

Алгоритм действий:

  1. Вначале нужно отключить бойлер из сети. Слить воду и снять обратный клапан.
  2. Снять крышку, которая закреплена двумя болтами рядом с патрубками.
  3. Вытащить термостат, сделать это очень легко, следует лишь сдвинуть его вниз. Если мешают провода, то их нужно снять с клемм.
  4. Далее следует слить в емкость оставшуюся воду и накипь и можно доставать все оставшиеся детали.

Водонагреватель Haier

В данном случае лучше обратиться к профессионалам, так как он является очень проблематичным, и разобраться в нем обычному человеку будет сложно.

Чистка водонагревателя

Также имеется большое количество и других моделей водонагревателей, например, Timberk, Stiebel Eltron, AEG и многие другие. Все они отличаются друг от друга чем-то, размерами, цветом, сложностью схемы.

Инструменты для разбора и сбора водонагревателей

Чтобы разобрать прибор, потребуется небольшое количество инструментов, в большинстве случаев они есть у каждого человека дома, поэтому никаких дополнительных затрат не потребуется.

Перед тем, как начать разбор водонагревателя, нужно приготовить все инструменты заранее и выложить их перед собой, чтобы в случае чего не отвлекаться на поиски той или иной отвертки.

Список необходимых инструментов:

  • Индикаторная отвертка.
  • Крестообразная и плоская отвертка (зависит от шурупов, которыми прикручены детали).
  • Разводной ключ.
  • Набор накидных ключей.
  • Нож и ножницы.
  • Пакля.
  • Микрофибровая тряпка, чтобы протереть внутренности и детали.

Необходимые инструменты

Разбор предохранительного клапана

Предохранительный клапан – важная вещь в работе водонагревателя. Данный клапан помогает водонагревателю не взорваться. Он регулирует давление внутри, поэтому установить его нужно правильно, чтобы при включении бойлер не взорвался и начал работать правильно, то есть нагревать воду, а не просто прогонять ее сквозь себя.

К каждому бойлеру подбирается свой индивидуальный клапан, поэтому выбирать его должен специалист.

Предохранительный клапан похож на простую часть трубы с небольшой ручкой, с помощью которой и будет регулироваться давление внутри бойлера. Клапан легко снимается и устанавливается обратно, но делать это нужно правильно, чтобы избежать поломки и других неприятных ситуаций.

Предохранительный клапан

Отсоединение от электрической сети

Важным и главным элементом разбора водонагревателя – является отсоединение его от электрической сети. Сделать это просто необходимо, так как от этого зависит безопасность не только того, кто разбирает бойлер, но и всех находящихся рядом, потому что если бойлер взорвется, то потери будут существенными.

Даже когда прибор отсоединен от сети электропитания, необходимо проверить наличие тока в проводах при помощи индикаторной отвертки, так как при сливе воды могут замкнуть провода и начнется возгорание.

Разборка водонагревателя, чистка его внутри или же починка не составит никакого труда, если придерживаться четкой инструкции, которая приложена в специальной книге. Если же документы на бойлер потеряны, то алгоритм разбора можно найти в интернете в различных формах: в письменной, показательной и т.д. Но не стоит забывать о том, что есть и такие модели бойлеров, проникновение в которые возможно лишь специалистом, так как разработчики сделали внутреннюю систему сложной для понимания обычных людей.

Как разобрать и почистить водонагреватель Термекс: пошаговая инструкция и подробное видео

Компания Термекс – ведущая компания в Европе, производящая водонагреватели, причем занимается она выпуском только этой продукции. Начало карьеры этой фирмы было положено в 1949 году и с тех пор она неуклонно наращивает темпы производства, которые достигают свыше 2 млн штук в год.

В состав Термекса входят специалисты, занимающиеся научной разработкой, конструированием, и внедрением в производство самых передовых знаний в этой области, широко развита сервисная сеть этого объединения, которая осуществляет как гарантийный, так и текущий ремонт водонагревателей.

Российский рынок эта компания начала осваивать с 1995 года, и на сегодня Термекс почти полностью занимает нишу водонагревателей как на нашем рынке, так и сопредельных странах бывшего СССР.

Вконтакте

Facebook

Twitter

Google+

Мой мир

Инструменты

Для разборки водонагревателей Термекс потребуются следующие инструменты:

  • отвертки – прямая и крестовидная;
  • гаечные ключи – можно универсальный газовый, но будет хорошо, если есть накидные – на 22; 14; 10 и 8;
  • пассатижи;
  • индикаторная отвертка;
  • протирочный материал, желательно водопоглощающий.

Этапы работы

Разборка бойлера происходит следующим образом:

  1. Перекрывается водоснабжение. При правильной установке водонагревателя, снизу корпуса должен располагаться вентиль для перекрытия воды.
  2. Обесточивание водонагревателя, после чего его необходимо полностью отключить от электричества.
  3. Осторожно, прямой отверткой снимается защитная крышка. Если она сидит плотно, то ее потихоньку снимают движениями, напоминающими открывание консервной банки. В ходе операции по снятию защитной крышки важно не повредить эмаль.
  4. Индикаторной отверткой проверяется напряжение на клеммах. Разбирающий должен касаться железного колпачка отвертки и последовательно прозвонить контакты. Лампочка в отвертке не должна гореть ни в одном случае.
  5. Бойлерный бак освобождается от воды.
  6. Стоит отметить: в некоторых случаях необходимо снять водонагреватель со стены, но в большинстве своем в этом нет особой необходимости.

  7. Необходимо сфотографировать или зарисовать схему подключения, после чего отсоединить провода.
  8. Гайки, крепящие ТЭН и термостат, откручиваются по одной.

    Это необходимо с той целью, чтобы вода, которая может оставаться в баке стекла постепенно. ТЭН и термостат после извлечения нужно протереть сухой ветошью. Проверяется износ прокладки на фланце ТЭНа.

Обратите внимание: в том случае, если прокладка имеет поверхностные дефекты в виде разрывов, вмятин и т.д., ее необходимо заменить на новую.

На этом разборка аппарата заканчивается и ремонт переходит в следующий этап – в который входят такие операции, как очистка бойлера, замена деталей, и последующая сборка.

Смотрите видео, в котором опытный пользователь подробно показывает, как разобрать и почистить водонагреватель Термекс:

ОТОПЛЕНИЕ МОСКВА !!! ВЫСОКОЕ КАЧЕСТВО РАБОТ

ООО ДИЗАЙН ПРЕСТИЖ имеет год основания 1999г. Сотрудники компании имеют Московскую прописку и славянское происхождение, оплата происходит любым удобным способом, при необходимости предоставляются работы в кредит.

Строительно монтажная компания ДИЗАЙН ПРЕСТИЖ

Россия, Москва, Строительный проезд, 7Ак4

Телефон: +7 (495) 744-67-74

Мы работаем ежедневно с 10:00 до 22:00

Офис компании расположен рядом с районами: Митино, Тушино, Строгино, Щукино.

Ближайшее метро: Тушинская, Сходненская, Планерная, Волоколамская, Митино.

Рядом расположены шоссе: Волоколамское шоссе, Пятницкое шоссе, Ленинградское шоссе.

Как разобрать водонагреватель: составляющие бойлера и очистка

Многие слышали про водонагреватели Термекс. Они доступны по цене и приближены к российским реалиям, потому что изготавливаются отечественным производителем. Конструкция большинства из них несколько специфична, вот сегодня мы и поговорим, про то, как разобрать водонагреватель Термекс. Для этого нам понадобятся отвертка, торцовый или обычный ключ на 10, ножик, мужские руки, потому что негоже женщине заниматься такой работой. Разборка водонагревателя Термекс ведется по одной и той же схеме вне зависимости от модели. Отличается лишь конструкция корпуса, ТЭНов, их расположение. В остальном ремонт водонагревателя Термекс 80 литров емкостью ничем не отличается от обслуживания любого другого.

Разборка водонагревателей Термекс

Мы поведем речь об электрических приборах, попытку разобрать газовый водонагреватель осуществляйте на свой страх и риск. Этим должны заниматься специалисты. Как и водонагреватели прочих фирм, изделия Термекс снабжаются снизу щитком, за которым прячется электроника, а также встроенные ТЭНы числом от одного и выше. Первое замечание касательно разборки заключается в том, что нужно слить воду. Многие смотрят на это сквозь пальцы, и это не есть хороший стиль ремонта водонагревателя. Когда вода заливает микросхемы, ничего хорошего из этого не получается. Даже простейший водонагреватель, в котором и имеются всего только ТЭН и термостат, не любит небрежного отношения. Минимальные последствия – при снятии нагревателя он вылетит под давлением, результат представляйте в своем воображении самостоятельно. (См. также: Ремонт водонагревателей Термекс своими руками)

У некоторых обогревателей Термекс ТЭН крепится через резиновую кольцевую прокладку на шесть гаек к корпусу кольцом с соответствующим числом отверстий. Основание его круглое, имеется анод из магния или серебра. Это совершенно типичный ТЭН. Болты встроенные, вроде бы снимать их нет надобности. Тем осторожнее нужно с водой, чтобы резьбу не повредить. Имеется множество способов слить воду, мы предлагаем самый простой:

  • наливной вход водонагревателя оборудуйте тройником;
  • в ответвление поставьте кран, который должен быть все время закрыт;
  • за тройником поставьте обратный клапан, который помешает содержимому бака уйти в трубу, если воду отключили;
  • перекройте холодный стояк в квартире вентилем, чтобы блокировать заполнение бака;
  • отключите электрическое питание водонагревателя, выдернув вилку из розетки;
  • при сервисном обслуживании слейте воду через врезанный в тройник кран;
  • для этого используйте резиновый шланг или простое ведро;
  • жидкость можно использовать и в хозяйстве, если есть необходимость.

Сливать через смеситель водонагреватель бесполезно. Только верхняя часть бака доступна для забора воды. Нам же надо опорожнить резервуар полностью перед тем, как разобрать водонагреватель. Перед ремонтом допускается снять прибор со стены, многие осуществляют все операции без этого шага. Запаситесь отверткой и прочим инструментом и снимайте крышку водонагревателя. Под ней будут находиться ТЭНы, в которые опциально встраиваются термостаты, а также электронная плата управления (при наличии). Необходимо аккуратно отсоединить проводку, но до того следует оценить безопасность прибора. Средний контакт обычно является заземлением, можно тут же проверить его работоспособность, произведя замер мультиметром относительно корпуса. (См. также: Как чистить бойлер)

Большинство водонагревателей относится к классу электробезопасности I, следовательно, имеют вилку, на которой есть лепесток. Между ним и средним контактом ТЭНа не должно быть большого сопротивления. Отдельные мастера просто прозванивают, но мы рекомендуем измерить именно конкретное значение. Если оно больше 10 Ом, то следует отдельно что-то предпринять по этому поводу, потому что 10 Ом – максимально допустимое сопротивление всего заземлительного контура до стальной рамы, вкопанной где-то рядом с домом. После этого снимайте контакты. Обычно они крепятся гайками или съемными клеммами. В любом случае это не должно поставить нас в затруднение.

Настал черед термостата, если таковой имеется. Его тоже нужно отсоединить и аккуратно вытащить из ТЭНа. Если бы мы увидели водонагреватель в разрезе, то рядом со спиралями под слоем накипи заметили бы металлические трубки, зажатые на конце. Это щупы для датчиков температуры. Количество их может быть различным, например, один или два. Кроме того и ТЭНов бывает несколько. С каждым поступаем указанным способом. Сопротивление терморезистора обычно составляет десятки Ом, можно попробовать измерить его мультиметром. Не факт, что там будет именно это значение, потому что некоторые термостаты уже полностью зашиты рядом с ТЭНом, а это уже реле, сопротивление которого в любом состоянии явно на 20 Ом.

Ключом на 10 откручиваем шесть гаек по периметру ТЭНа, снимаем кольцо. Аккуратно раскачивая из стороны в сторону, вытаскиваем нагреватель из установочного отверстия. Это может быть достаточно длительный и сложный процесс в зависимости от того, как давно проводилась последняя ревизия прибора. На ТЭНе Термекс можно под накипью заметить следующие составные части: (См. также: Установка бойлера своими руками)

  1. Нагревательная (ые) спираль (и).
  2. Магниевый анод или его останки.
  3. Щупы для датчиков температуры.

Последнюю составляющую мы уже упоминали выше. Что касается магниевого анода, то он иногда собирается на стальном стержне или даже без него. Поэтому можно лицезреть один из следующих вариантов в зависимости от конструкции и даты последней ревизии:

  1. Просто ничего нет. Только ушко для крепления анода.
  2. Стержень из стали, вкрученный в резьбовое отверстие.
  3. Сильно изъеденные останки магниевого анода, сплошь покрытые накипью.

В любом из этих случаев деталь подлежит замене. Стальной стержень выкручивается гаечным ключом и плоскогубцами, либо останки стержня снимаются с «ушка». Вариант зависит от конструкции. Многие спрашивают, зачем вообще нужен магниевый анод, если все так зарастает накипью. Без него было бы еще хуже. Перед установкой нового магниевого анода необходимо вычистить ТЭН вместе с щупами и прочими деталями.

Как почистить ТЭН водонагревателя

Если разборка водонагревателя выявила необходимость чистки ТЭНа, то не стоит откладывать дело в долгий ящик. У Термекс чаще бывает двойная спираль, у каждой из составных частей мощность разная. Например, 700 и 1300 Вт, но это не догма. Встречаются и модели, где ТЭНов два. Чистить в любом случае придется все. Обратите внимание на уплотнительное кольцо. У Термекс оно обычно достаточно легко снимается. Что и следует сделать в первую очередь. Учтите, что любая резина не терпит кислот, которые мы собрались применять для чистки. Если имеется желание окунуть ТЭН целиком, то понадобится специальное чистящее средство Descalerдля посудомоечных или стиральных машин. (См. также: Как очистить бойлер от накипи)

Мы полагаем, что у большинства таких не имеется, поэтому берегите резиновые прокладки ТЭНов водонагревателя. Кстати, допускается использовать и унифицированные моющие средства, а также Descalerдля утюгов, электрочайников, микроволновок. Из того, что имеется в быту подходят кислоты лимонная и уксусная, а также жидкость из аккумулятора (там вроде бы имеется соляная кислота). Последний способ не очень хорош, потому что необходимо очень тщательно вымыть ТЭН после чистки до того, как ставить его обратно в водонагреватель. Что касается концентрации, то:

  1. 9%-ный уксус мешается с водой в соотношении 1 к 3 или 1 к 2.
  2. Лимонной кислоты на полуторалитровый бутыль нужно два пакетика.
  3. Жидкость из аккумулятора заливается доверху.
  4. Чистящее средство дозируется по его инструкции.

ТЭН помещается спиралью вниз. От бутылки пластиковой для этого отрезается горлышко. Раствор наливается так, чтобы не доставал до резиновых деталей, если таковые имеются. Вода должна быть теплой, время очисти составляет порядка суток. Что касается размера спирали, то у Термекс водонагреватель 100 литровый и водонагреватель 30 литров в этом плане не слишком отличаются от прочих. Чаще всего даже мощность та же у всех собратьев по линейке. Перед замачиванием можно аккуратно счистить крупные хлопья накипи. Если требуется очистить и бак, то следует не только разобрать электрический водонагреватель, но и снять его. Перевернув вверх дном, поставьте резервуар на деревянную решетку в ванну. Промывка ведется все тем же раствором, вот только делать это нужно вручную. Следует залить внутрь порядка 5 литров чистящей жидкости из тех, что мы рассмотрели выше, выждать пару часов, после чего положить бак на бок. Раз в два часа необходимо перекатывать резервуар. За сутки он должен совершить оборот на 360 градусов и вернуться в прежнюю точку. Жидкость затем нужно слить, а бак промыть. Водонагреватель 120 литров емкостью будет сложно так катать, но надо!

У некоторых моделей придется демонтировать электронную плату управления, ей явно не место в ванне. Не забудьте просушить водонагреватель до ввода в эксплуатацию. Магниевые аноды ставятся на места после окончания процедуры. ТЭНы должны выглядеть заметно лучше, чем было до чистки. После этого любой водонагреватель Термекс 50л емкостью будет работать почти как новый. При необходимости следует заменить спирали, о том, как понять, нужно ли это, мы уже рассказывали в своих обзорах. (См. также: Карта сайта 2)

Газовый водонагреватель, Аристон 200 литров например, требует несколько другого ухода. В этом смысле оборудование, работающее на голубом топливе, менее удобно, нежели электрическое. Разобрать проточный водонагреватель подчас и вовсе невозможно. Это касается моделей, которые устанавливаются вместо смесителя над раковиной. Прочие в основном также относятся к газовым. Теплообменник у них стремительно зарастает, но это уже совсем другая история.

Отправить ответ

avatar
  Подписаться
Уведомление о
