Плавный пуск электродвигателя своими руками: для болгарки, электроинструмента

У всех кто пользуется болгаркой не один год, она ломалась. Поначалу каждый мастер пытался отремонтировать шлифовальную машинку сверкающую искрами самостоятельно, надеясь, что она заработает после замены щёток. Обычно после такой попытки, сломанный инструмент остается лежать на полке с прогоревшими обмотками. А на замену покупается новая болгарка.

Дрели, шуруповёрты, перфораторы, фрезеры в обязательном порядке оборудованы регулятором набора оборотов. Некоторые так называемые калибровочные шлифмашинки также снабжаются регулятором, а обычные болгарки имеют только кнопку включения.

Маломощные болгарки производители не усложняют дополнительными схемами преднамеренно, ведь такой электроинструмент должен стоить дешево. Понятно конечно, что срок службы недорого инструмента всегда короче, чем у более дорогого профессионального.

Самую простую болгарку можно модернизировать, так что у неё перестанут повреждаться редуктор и обмоточные провода якоря. Эти неприятности преимущественно происходят при резком, другими словами, ударном пуске болгарки.

Вся модернизация заключается всего лишь в сборке электронной схемы и закреплении её в коробке. В отдельном коробке, потому что в ручке шлифмашинки очень мало места.

Проверенная, рабочая схема выложена ниже. Она первоначально предназначалась для регулировки накала ламп, то есть для работы на активную нагрузку. Её главное достоинство ? простота.

рабочая схема

  1. Изюминкой устройства плавного пуска, принципиальную схему которого вы видите, является микросхема К1182ПМ1Р. Эта микросхема узкоспециализированная, отечественного производства.
  2. Время разгона можно увеличить, выбрав конденсатор С3 большей емкости. Во время заряжания этого конденсатора, электродвигатель набирает обороты до максимума.
  3. Не нужно ставить взамен резистора R1 переменное сопротивление. Резистор сопротивлением 68 кОм оптимально подобран для этой схемы. При такой настройке можно плавно запустить болгарку мощностью от 600 до 1500 Вт.
  4. Если собираетесь собрать регулятор мощности, тогда нужно заменить резистор R1 переменным сопротивлением. Сопротивление в 100 кОм, и больше, не занижает напряжение на выходе. Замкнув ножки микросхемы накоротко, можно вовсе выключить подключенную болгарку.
  5. Вставив в силовую цепь семистор VS1 типа ТС-122-25, то есть на 25А, можно плавно запускать практически любую доступную в продаже шлифмашинку, мощностью от 600 до 2700 Вт. И остается большой запас по мощности на случай заклинивания шлифмашинки. Для подключения болгарок мощностью до 1500 Вт, достаточно импортных семисторов BT139, BT140. Эти менее мощные электронные ключи дешевле.

Семистор в приведенной выше схеме полностью не открывается, он отрезает около 15В сетевого напряжения. Такое падения напряжения никак не сказывается на работе болгарки. Но при нагреве семистора, обороты подключенного инструмента сильно снижаются. Эта проблема решается установкой радиатора.

У этой простой схемы есть ещё один недостаток – несовместимость её с установленным в инструмент регулятором оборотов.

Собранную схему нужно запрятать в коробок из пластмассы. Корпус из изоляционного материала важен, ведь нужно обезопасить себя от сетевого напряжения. В магазине электротоваров можно купить распределительную коробку.

К коробке прикручивается розетка и подключается кабель с вилкой, что делает эту конструкцию внешне похожей на удлинитель.

конструкция

конструкция

Если позволяет опыт и есть желание, можно собрать более сложную схему плавного пуска. Приведенная ниже принципиальная схема является стандартной для модуля XS–12. Этот модуль устанавливается в электроинструмент при заводском производстве.

Схема модуля

Если нужно менять обороты подключенного электродвигателя, тогда схема усложняется: устанавливается подстроечный, на 100 кОм, и регулировочный резистор на 50 кОм. А можно просто и грубо внедрить переменник на 470 кОм между резистором 47 кОм и диодом.

Параллельно конденсатору С2 желательно подсоединить резистор сопротивлением 1 МОм (на приведенной ниже схеме он не показан).

Напряжение питания микросхемы LM358 находится в пределах от 5 до 35В. Напряжение в цепи питания не превышает 25В. Поэтому можно обойтись и без дополнительно стабилитрона DZ.

Схема модуля-2

Какую бы вы схему плавного пуска ни собрали, никогда не включайте подключенный к ней инструмент под нагрузкой. Любой плавный пуск можно сжечь, если торопиться. Подождите пока болгарка раскрутиться, а затем работайте.

Плавный пуск болгарки на доступных деталях

Плавный пуск болгарки на доступных деталях
Люди, часто пользующиеся электроинструментом иногда сталкиваются со следующей проблемой: двигатель будь то болгарки, циркулярной пилы, рубанка или другого оборудования стартует очень резко. Такой резкий старт таит в себе множество неприятностей: во-первый, присутствует высокий пусковой ток, который не лучшим образом сказывается на проводке, во-вторых, резкий старт двигателя быстро изнашивает механические части инструмента, в-третьих, снижается удобство использования, при пуске болгарку приходится крепко удерживать, она так и норовит вырваться из рук. В дорогих моделях уже встроена система плавного пуска, которая легко справляется со всеми этими неприятностями. Но что делать если этой системы нет? Выход есть – собрать схему плавного пуска самому. Кроме того, использовать её можно будет с лампочками накаливания, ведь чаще всего они перегорают именно в момент включения. Плавный пуск заметно снизит возможности лампочки быстро перегореть.

Схема


Плавный пуск болгарки на доступных деталях
В интернете часто встречается схема плавного пуска, построенная на достаточно редкой отечественной микросхеме К1182ПМ1Р, достать которую сейчас не всегда легко. Именно поэтому я предлагаю к сборке не менее эффективную схему, ключевым звеном которой является доступная микросхема TL072, вместо неё также можно ставить LM358. Время, за которое двигатель набирает полные обороты задаётся конденсатором С1. Чем больше его ёмкость, тем больше времени понадобиться для разгона, самый оптимальный вариант – 2,2 мкФ. Конденсаторы С1 и С2 должны быть рассчитаны на напряжение как минимум 50 вольт. Конденсатор С5 – как минимум 400 вольт. Резистор R11 будет рассеивать приличное количество тепла, поэтому его мощность должна быть как минимум 1 Ватт. В схеме можно применить любые маломощные транзисторы, Т1, Т2, Т4 имеют n-p-n структуру, можно использовать BC457 или отечественные КТ3102, Т4 имеет структуру p-n-p, на его место подойдут BC557 или КТ3107. Т5 – любой подходящий по мощности и напряжению семистор, например, BTA12 или ТС-122.
Плавный пуск болгарки на доступных деталях

Изготовление плавного пуска

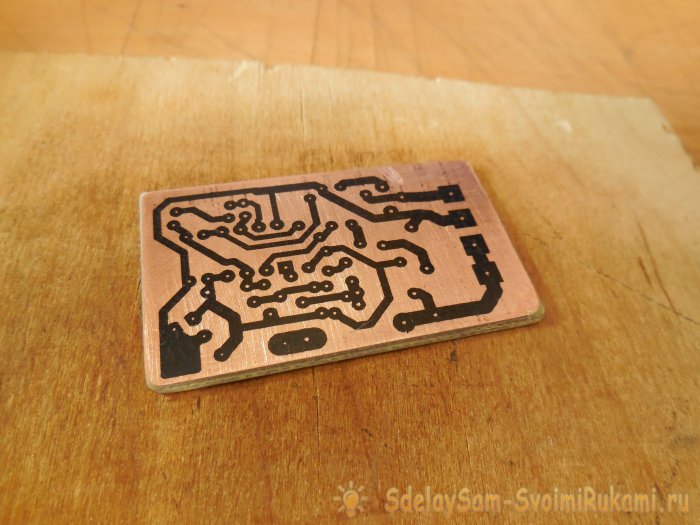

Схема собирается на печатной плате размерами 45 х 35 мм, плата разведена как можно компактней, чтобы её можно было встроить внутрь корпуса инструмента, который требует плавного пуска. Провода питания лучше впаять напрямую в плату, но если мощность нагрузки небольшая, то можно установить клеммники, как я и сделал. Плата выполняется методом ЛУТ, фотографии процесса представлены ниже.
Скачать плату:

Плавный пуск болгарки на доступных деталях
Плавный пуск болгарки на доступных деталях

Плавный пуск болгарки на доступных деталях

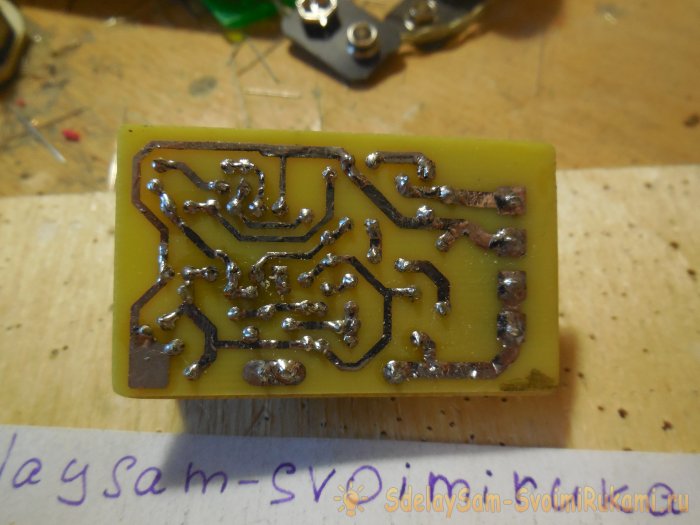

Дорожки желательно залудить перед впаиванием деталей, так улучшиться их проводимость. Микросхему можно установить в панельку, тогда её можно будет без проблем снять с платы. Сначала запаиваются резисторы, диоды, мелкие конденсаторы, а уже впоследствии самые крупные компоненты. После завершения сборки платы её обязательно нужно проверить на правильность монтажа, прозвонить дорожки, отмыть оставшийся флюс.
Плавный пуск болгарки на доступных деталях
Плавный пуск болгарки на доступных деталях

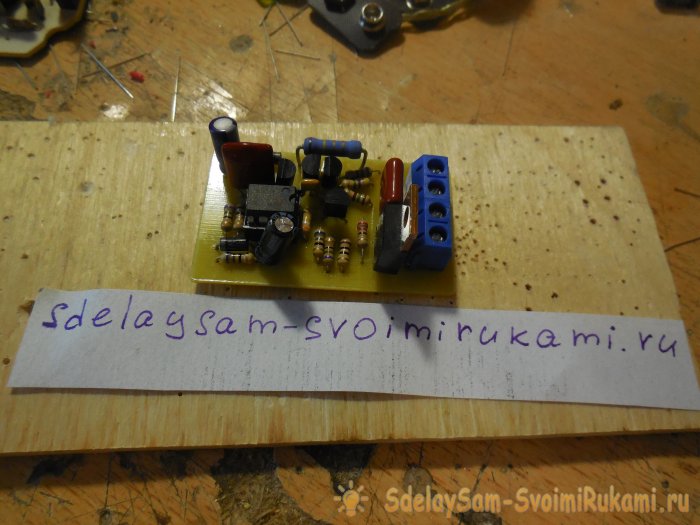

Первый запуск и испытания


После того, как плата полностью готова, можно проверять её на работоспособность. Первым делом, нужно найти маломощную лампочку на 5-10 ватт и через неё включить в плату в сеть 220 вольт. Т.е. плата и лампочка подключаются в сеть последовательно, а выход OUT остаётся неподключенным. Если на плате ничего не сгорело, а лампочка не зажглась, можно включать схему напрямую в сеть. Эту же маломощную лампочку можно подключить к выходу OUT для проверки. При подключении она должна плавно набрать яркость до максимума. Если схема работает исправно, можно подключать более мощные электроприборы. При продолжительной работе семистор, возможно, будет слегка нагреваться – в этом нет ничего страшного. При наличии свободного места его не помешает установить на радиатор.
На плате в процессе работы присутствует опасное сетевое напряжение, поэтому необходимо соблюдать меры предосторожности. Ни в коем случае нельзя прикасаться к деталям платы, когда она подключена к сети. Перед включением убедиться, что плата надёжна закреплена и на неё не попадут металлические предметы, способные привести к короткому замыканию. Для надёжности рекомендуется залить плату лаком или эпоксидной смолой, тогда ей не будет страшна даже влага. Успешной сборки!
Плавный пуск болгарки на доступных деталях

Смотрите видео работы


Плавный пуск для болгарки своими руками

В этой статье будет рассмотрена схема плавного пуска болгарки из доступных деталей. Так как плавный пуск ставят не в весь инструмент, то это можно исправить и самостоятельность собрать простую схему плавного пуска для болгарки и сделать это своими руками.  Данное устройство поможет модернизировать ваш инструмент и сделает его менее опасным и более удобным.

Если вы часто работаете инструментом то наверняка сталкивались с следующей проблемой: двигатель будь то болгарки, циркулярной пилы, рубанка или другого оборудования пускается очень резко. Такой резкий пуски таят в себе множество неприятностей: во-первый, присутствует высокий пусковой ток, который не лучшим образом сказывается на проводке, во-вторых, резкий старт двигателя быстро изнашивает механические части инструмента, в-третьих, снижается удобство использования, при пуске болгарку приходится крепко удерживать, она так и норовит вырваться из рук. В дорогих моделях уже встроена система плавного пуска, которая легко справляется со всеми этими неприятностями. Но что делать если этой системы нет? Выход есть – собрать схему плавного пуска самому. Кроме того, использовать её можно будет с лампочками накаливания, ведь чаще всего они перегорают именно в момент включения. Плавный пуск заметно снизит возможности лампочки быстро перегореть.

Схема плавного пуска

В интернете часто встречается схема плавного пуска, построенная на достаточно редкой отечественной микросхеме К1182ПМ1Р, достать которую сейчас не всегда легко. Именно поэтому я предлагаю к сборке не менее эффективную схему, ключевым звеном которой является доступная микросхема TL072, вместо неё также можно ставить LM358. Время, за которое двигатель набирает полные обороты задаётся конденсатором С1. Чем больше его ёмкость, тем больше времени понадобиться для разгона, самый оптимальный вариант – 2,2 мкФ. Конденсаторы С1 и С2 должны быть рассчитаны на напряжение как минимум 50 вольт. Конденсатор С5 – как минимум 400 вольт. Резистор R11 будет рассеивать приличное количество тепла, поэтому его мощность должна быть как минимум 1 Ватт. В схеме можно применить любые маломощные транзисторы, Т1, Т2, Т4 имеют n-p-n структуру, можно использовать BC457 или отечественные КТ3102, Т4 имеет структуру p-n-p, на его место подойдут BC557 или КТ3107. Т5 – любой подходящий по мощности и напряжению семистор, например, BTA12 или ТС-122.

Изготовление плавного пуска

Схема собирается на печатной плате размерами 45 х 35 мм, плата разведена как можно компактней, чтобы её можно было встроить внутрь корпуса инструмента, который требует плавного пуска. Провода питания лучше впаять напрямую в плату, но если мощность нагрузки небольшая, то можно установить клеммники, как я и сделал. Плата выполняется методом ЛУТ, фотографии процесса представлены ниже.



Скачать печатную плату

Дорожки желательно залудить перед впаиванием деталей, так улучшиться их проводимость. Микросхему можно установить в панельку, тогда её можно будет без проблем снять с платы. Сначала запаиваются резисторы, диоды, мелкие конденсаторы, а уже впоследствии самые крупные компоненты. После завершения сборки платы её обязательно нужно проверить на правильность монтажа, прозвонить дорожки, отмыть оставшийся флюс.

Первый запуск и испытания

После того, как плата полностью готова, можно проверять её на работоспособность. Первым делом, нужно найти маломощную лампочку на 5-10 ватт и через неё включить в плату в сеть 220 вольт. Т.е. плата и лампочка подключаются в сеть последовательно, а выход OUT остаётся неподключенным. Если на плате ничего не сгорело, а лампочка не зажглась, можно включать схему напрямую в сеть. Эту же маломощную лампочку можно подключить к выходу OUT для проверки. При подключении она должна плавно набрать яркость до максимума. Если схема работает исправно, можно подключать более мощные электроприборы. При продолжительной работе семистор, возможно, будет слегка нагреваться – в этом нет ничего страшного. При наличии свободного места его не помешает установить на радиатор.

На плате в процессе работы присутствует опасное сетевое напряжение, поэтому необходимо соблюдать меры предосторожности. Ни в коем случае нельзя прикасаться к деталям платы, когда она подключена к сети. Перед включением убедиться, что плата надёжна закреплена и на неё не попадут металлические предметы, способные привести к короткому замыканию. Для надёжности рекомендуется залить плату лаком или эпоксидной смолой, тогда ей не будет страшна даже влага. Успешной сборки!

Видео работы плавного пуска



устройство, схема, как сделать из утюга, энергосберегающей лампы и другие решения, как подключить, проверить, убрать

УШМ (болгарка) MAKITA GA4530 без плавного пуска. Фото 220Вольт

При покупке дешевой болгарки у нее наверняка будет отсутствовать опция плавного пуска. Во время запуска, особенно мощной УШМ, можно прочувствовать все «прелести» рывка, который производит болгарка при включении. При наличии устройства плавного пуска электроинструмент в комфортных для пользователя условиях начнет выполнять свою работу. Несомненно, болгарка с такой опцией стоит дороже. Однако, возможно самостоятельно установить на болгарку устройство плавного пуска. Это решит вопросы экономии средств и облегчит дальнейшую эксплуатацию — устройство, сделанное своими руками, легче отремонтировать в случае выхода его из строя.

Устройство

В болгарках без плавного пуска на обмотки коллекторного двигателя сразу подается напряжение сети 220 В, а для приведения его в рабочее состояние требуется повышенный пусковой ток. Устройство плавного пуска обеспечивает постепенное нарастание напряжения и соответственно, ток при запуске также не растет скачкообразно.

Обеспечить такой режим пуска возможно при использовании специальной электронной схемы. Основным компонентом ее является полупроводниковая микросхема, которая управляет другим, более мощным полупроводниковым прибором симистором, обеспечивающим подачу мощности на электропривод болгарки. Тиристоры микросхемы работают с задержкой питающего напряжения, до того момента пока конденсатор цепи не зарядится полностью. Принцип работы микросхемы удачно сочетается с обеспечением плавного пуска болгарок.

Микросхемы к1182, LM358

Наиболее известная микросхема для устройства плавного пуска к1182. Эта микросхема была создана еще в советские времена и сейчас ее не так просто найти. Существуют другие более доступные микросхемы, например, LM358. Многие современные болгарки в заводском исполнении устройства используют микросхему LM358.

Микросхема LM358

Принцип действия

Устройство плавного пуска в УШМ заводского исполнения находится внутри корпуса болгарки и соединяется контактами с кнопкой включения и обмотками статора электропривода. Требуется определенное время для выхода УШМ на номинальный режим и электромагнитное поле, создаваемое равномерно нарастающими силой тока и напряжением через обмотки статора, заставляет якорь привода болгарки плавно набирать обороты.

Для болгарок, где производителем не предусмотрено такое устройство, обычно в очень редких случаях удается скрыть его под корпусом болгарки. Наиболее часто оно выполняется в виде отдельного блока, обустроенного в разрыве цепи силового кабеля. Однако принцип действия от этого не меняется.

Недостатки УШМ без плавного пуска

Аккумуляторная угловая шлифмашина Metabo W 18 LTX 125 602174850 с плавным пуском. Фото ВсеИнструменты.ру

Кроме обеспечивающих комфортные условия работы пользователю, болгарка с плавным пуском обладает рядом других достоинств.

  • Отсутствие во время плавного пуска болгарки большого пускового тока, который в разы превышает номинальное значение этого параметра во время работы, повышает надежность электрической части электроинструмента. В этом случае провода обмоток не испытывают перегрузок и не растрескиваются, ламели коллектора и щетки не подвергаются износу от повышенного искрения, в местах контакта не происходят процессы, ухудшающие соединение.
  • Во время равномерного повышения числа оборотов до номинального значения болгарка с плавным пуском не испытывает повышенных динамических нагрузок, которые возникают при его отсутствии. Мгновенный набор 6000 оборотов в минуту и более не проходит бесследно для шестеренчатой передачи и подшипниковых узлов. Они быстрее выходят из строя, поэтому болгарки без такого устройства чаще ремонтируются.

Как сделать блок пуска для электроинструмента

Существует достаточно много вариантов самостоятельного оборудования болгарки устройством плавного пуска. Некоторые из них представлены в авторских видео.

Блок пуска на базе микросхемы LM358

В следующем видео автор делится опытом самостоятельного изготовления платы блока плавного пуска по схеме, взятой из интернета, на базе микросхемы LM358. Корпус для платы автор изготовил из коробочки из-под шампуня, что говорит о богатой фантазии мастеров самодеятельного творчества. Автор не просто слепо скопировал схему из интернета, а доработал с заменой характеристик некоторых ее элементов: транзисторов, диодов, резисторов. Радиатор для охлаждения полупроводниковых приборов взят из магнитофона. Для того, чтобы была возможность разместить блок плавного пуска внутри корпуса болгарки, а не как в случае предложенного варианта, разработана плата меньшего размера.

Технология работ по изготовлению блока пуска

Автор следующего видео подробно описывает приемы работ, применяемые комплектующие и вспомогательные технологические материалы для изготовления устройства плавного пуска. Здесь в качестве базового элемента взята микросхема к1182. Технология не рассчитана на применение в качестве основы печатной платы, автор называет такую сборку технологией «навесного монтажа». При таком производстве работ кроме пайки применяется крепление отдельных элементов с помощью крепежных изделий, например, так крепится симистор к теплоотводу. Готовый блок пуска не универсален для всех болгарок. На двух отдельно взятых автором УШМ они выходили на режим за ощутимо разный промежуток времени.

Один из вариантов компоновки самодельного блока пуска

В качестве исходного варианта автор следующего видео выбрал известную в интернете сборку с микросхемой LM358.Так как собранный пусковой блок не поместился внутри корпуса болгарки, автор «упаковал» внутрь лишь симистор с радиатором, по причине хороших условий охлаждения от колеса вентилятора болгарки. Остальную часть блока вместе с микросхемой закрепил на корпусе УШМ.

Использование утюга в качестве дополнительной нагрузки для снижения оборотов болгарки

Этот способ не относится конкретно к теме плавного пуска болгарки. Однако, для понимания принципа действия электронного устройства диммер, который используется для регулировки мощности (или количества оборотов) болгарки вполне приемлем. В следующем видео утюг забирает определенную мощность у УШМ, тем самым снижая ее обороты.

Типовую схему блока пуска следует дорабатывать для каждого отдельного электроинструмента

Автор следующего видео рассказывает как оборудовал свою бытовую болгарку устройством плавного пуска для увеличения срока эксплуатации.

Важно: схема может отлично работать для регулировки яркости лампы, но для необходимого функционирования болгарки при пуске быть неспособной выполнять задачу. Для эффективной работы ее следует «настроить», а именно подобрать нужные величины резисторов, емкостей конденсаторов и возможно изменить характеристики полупроводниковых приборов.

Как приспособить в болгарке штатный диммер для регулировки оборотов

В следующем видео автор доработал кнопку включения (сделал ее подпружиненной) с целью использования возможностей покупного диммера для регулировки оборотов болгарки. После включения болгарки перемещением кнопки устанавливается требуемый режим оборотов. Диммер фиксирует этот режим и при повторном включении производится его установка.

Можно ли сделать из энергосберегающей лампы

В энергосберегающей лампе имеется в наличии электронный блок, который повышает напряжение и частоту тока. При этом лампа загорается при определенном напряжении, при пониженном напряжении электронный блок просто не работает. Поэтому лампа запускается с задержкой, но без плавного пуска. Поэтому использовать данную схему для плавного пуска не стоит.

Как подключить, установка

Для пользователей болгарок, не имеющих навыков электромонтажных работ можно приобрести отдельно продающийся блок плавного пуска. Необходимо будет лишь правильно его установить. Существую два варианта размещения пускового устройства — внутри корпуса болгарки и, в случае невозможности, снаружи.

В следующем видео автор один из приобретенных блоков с помощью небольшой доработки корпуса болгарки разместил внутри его. Два провода блока пуска подсоединяются по следующей схеме: один провод к контакту выключателя, другой к обмотке статора электропривода.

В другом видео автору также удалось поместить приобретенный блок внутри болгарки. Однако схему подключения он выбрал другую — в разрыв сети. При этом не важно учитывать куда подсоединять «ноль», а куда «фазу».

Как убрать и стоит ли

В следующем видео автор убедительно доказывает, что если плавный пуск стоит на болгарке, то не стоит обращать внимание на краткосрочные задержки в работе при ожидании набора рабочих оборотов и нового запуска болгарки после окончательной разрядки конденсатора (совпадает с окончанием вращения рабочего инструмента по инерции). Устройство плавного пуска создает куда больше пользы от долговременной без ремонтов эксплуатации болгарки.

Как подключить напрямую, без плавного пуска

Если во время срочной работы перестало работать устройство плавного пуска, то электрическая схема позволяет его легко обойти. В принципе просто убрать его и затем соединить разорванную цепь. Таких болгарок эксплуатируется достаточно большое количество. Однако лучше восстановить вышедший из строя плавный пуск.

Как проверить

В домашних условиях перед сборкой болгарки с устройством плавного пуска неплохо проверить его на разрыв в цепи. В следующем видео проверяется устройство с тремя выводами. Обычно на корпусе пускового устройства имеется схема подключения. Здесь два провода сетевых, один идет к электроприводу. Если собрать цепь с индикаторной лампочкой, включив в нее устройство пуска, то определить разрыв в нем возможно загоранием/не загоранием индикаторной лампочки.

Ремонт, не работает

Определить разрыв цепи по вине устройства плавного пуска достаточно легко. Для этого необходимо лишь прозвонить цепь по участкам. Заниматься восстановлением платы самостоятельно возможно лишь при наличии сложных приборов для определения характеристик полупроводниковых элементов. Лучшим вариантом будет заменить ее на подобную купленную в магазине или изготовленную своими руками.

Где купить

Для поиска продавца плавного пуска для болгарки рекомендуем перейти в этот раздел нашего сайта.

Разделы: Запчасти, Ремонт болгарок своими руками

Как сделать плавный пуск для электроинструмента своими руками

Плавный пуск для электроинструмента своими рукамиПлавный пуск получил широкое применение в безопасном запуске электродвигателей. Во время запуска двигателя происходит превышение номинального тока (Iн) в 7 раз. В результате этого процесса происходит уменьшение эксплуатационного периода мотора, а именно обмоток статора и значительная нагрузка на подшипники. Именно из-за этой причины и рекомендуется сделать плавный пуск для электроинструмента своими руками, где он не предусмотрен.

Общие сведения

Статор электродвигателя представляет собой катушку индуктивности, следовательно, существуют сопротивления с активной и реактивной составляющей.

Плавный пуск болгарки

При протекании электрического тока через радиоэлементы, имеющие сопротивление с активной составляющей, происходят потери, связанные с преобразованием части мощности в тепловой вид энергии. Например, резистор и обмотки статора электродвигателя обладают сопротивлением с активной составляющей. Вычислить активное сопротивление не составляет труда, так как происходит совпадение фаз тока (I) и напряжения (U). Используя закон Ома для участка цепи, можно рассчитать активное сопротивление: R = U/I. Оно зависит от материала, площади поперечного сечения, длины и его температуры.

Схема плавного пуска болгарки Если ток проходит через реактивный тип элементов (с емкостными и индуктивными характеристиками), то, в этом случае, появляется реактивное R. Катушка индуктивности, не имеющая практически активного сопротивления (при расчетах не учитывается R ее обмоток). Этот вид R создается благодаря Электродвижущей силе (ЭДС) самоиндукции, которая прямо пропорционально зависит от индуктивности и частоты I, проходящего через ее витки: Xl = wL, где w — угловая частота переменного тока (w = 2*Пи*f, причем f — частота тока сети) и L — индуктивность (L = n * n / Rm, n — число витков и Rm — магнитное сопротивление).

При включении электродвигателя пусковой ток в 7 раз больше номинального (ток, потребляемый при работе инструмента) и происходит нагрев обмоток статора. Если статорная катушка является старой, то может произойти межвитковое КЗ, которое повлечет выход электроинструмента из строя. Для этого нужно применить устройство плавного пуска электроинструмента.

Одним из методов снижения пускового тока (Iп) является переключение обмоток. Для его осуществления необходимы 2 типа реле (времени и нагрузки) и наличие трех контакторов.

Модуль плавного пуска для электроинструментаПуск электромотора с обмотками, соединенными по типу «звезда» возможен только при 2-х не одновременно замкнутых контакторах. Через определенный интервал времени, который задает реле времени, один из контакторов отключается и включается еще один, не задействованный ранее. Благодаря такому чередованию включения обмоток и происходит снижение пускового тока. Этот способ обладает существенным недостатком, так как при одновременно замыкании двух контакторов возникает ток КЗ. Однако при использовании этого способа обмотки продолжают нагреваться.

Еще одним способом снижения пускового тока является частотное регулирование запуска электродвигателя. Принципом такого подхода является частотное изменение питающего U. Основной элемент этого вида устройств плавного пуска является частотный преобразователь, состоящий из следующих элементов:

  1. Выпрямитель.
  2. Промежуточная цепь.
  3. Инвертор.
  4. Электронная схема управления.

Выпрямитель изготавливается из мощных диодов или тиристоров, выполняющий роль преобразователя U питания сети в постоянный пульсирующий ток. Промежуточная цепь сглаживает пульсирующий постоянный ток на выходе выпрямителя, которая собирается на конденсаторах большой емкости. Инвертор необходим для непосредственного преобразования сигнала на выходе промежуточной цепи в сигнал амплитуды и частоты переменной составляющей. Электронная схема управления нужна для генерации сигналов, необходимых для управления выпрямителем, инвертором.

Принцип действия

Во время пуска электродвигателя коллекторного типа происходит значительное кратковременное увеличение тока потребления, которое и служит причиной преждевременного выхода из строя электроинструмента и сдачей его в ремонт. Происходит износ электрических частей (превышение тока в 7 раз) и механических (резкий запуск). Для организации «мягкого» пуска следует применять устройства плавного пуска (далее УПП). Эти устройства должны соответствовать основным требованиям:

  1. Плавный пуск электродвигателя своими рукамиПлавное увеличение нагрузки.
  2. Возможность запуска двигателя через определенные интервалы времени.
  3. Обеспечение защиты от линейных скачков U, пропадания фазы (для 3-фазного электродвигателя) и различных помех электрической составляющей.
  4. Значительно повышение срока эксплуатации.

Наиболее широкое распространение получили симисторные УПП, принципом действия которых является плавное регулирование U при помощи регулировки угла открытия перехода симистора. Симистор нужно подключить напрямую к обмоткам двигателя и это позволяет уменьшить пусковой ток от 2 до 5 раз (зависит от симистора и схемы управления). К основным недостаткам симисторных УПП являются следующие:

  1. Сложные схемы.
  2. Перегрев обмоток при длительном запуске.
  3. Проблемы с запуском двигателя (приводит к значительному нагреву статорных обмоток).

Схемы усложняются при использовании мощных двигателей, однако, при небольших нагрузках и холостом ходе возможно использование простых схем.

Болгарка с регулировкой оборотов и плавным пускомУПП с регуляторами без обратной связи (по 1 или 3 фазам) получили широкое распространение. В моделях этого типа появляется возможность предварительного выставления времени пуска и величины U перед пуском двигателя. Однако, в этом случае невозможно регулировать величину вращающего момента при нагрузке. С этой моделью применяется специальное устройство для снижения пускового тока, защиты от пропадания и перекоса фаз, а также от перегрузок. Заводские модели имеют функцию слежения за состоянием электромотора.

Простейшие схемы однофазного регулирования исполняются на одном симисторе и используются для инструмента с мощностью до 12 кВт. Существуют более сложные схемы, позволяющие производить регулировку параметров питания двигателя мощностью до 260 кВт. При выборе УПП заводского производства необходимо учесть такие параметры: мощность, возможные режимы работы, равенство допустимы токов и количество запусков в определенный промежуток времени.

Применение в болгарке

Плавный пуск болгарки своими рукамиВо время запуска угловой шлифовальной машинки (УШМ) появляются высокие нагрузки динамического характера на детали инструмента.

Дорогие модели снабжены УПП, но не обыкновенные разновидности, например, УШМ фирмы «Интерскол». Инерционный рывок способен вырвать из рук УШМ, при этом происходит угроза жизни и здоровью. Кроме того, при пуске электродвигателя инструмента происходит перегрузка по току и в результате этого — износ щеток и значительный нагрев статорных обмоток, изнашивается редуктор и возможно разрушение режущего диска, который может треснуть в любой момент и причинить вред здоровью, а может даже и жизни. Инструмент нужно обезопасить и для этого следует сделать болгарку с регулировкой оборотов и плавным пуском своими руками.

Самодельные варианты

Болгарки с плавным пускомСуществует множество схем модернизации электроинструмента при помощи УПП. Среди всех разновидностей широкое применение получили устройства на симисторах. Симистор — полупроводниковый элемент, позволяющий плавно регулировать параметры питания. Существуют простые и сложные схемы, которые отличаются между собой вариантами исполнения, а также поддерживаемой мощностью, подключаемого электроинструмента. В конструктивном исполнении бывают внутренние, позволяющие встраиваться внутрь корпуса, и внешние, изготавливаемые в виде отдельного модуля, выполняющего роль ограничителя оборотов и пускового тока при непосредственном пуске УШМ.

Простейшая схема

УПП с регулированием оборотов на тиристоре КУ 202 получил широкое применение благодаря очень простой схеме исполнения (схема 1). Его подключение не требует особых навыков. Радиоэлементы для него достать очень просто. Состоит эта модель регулятора из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы настройки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.

Схема плавного пуска электроинструмента

Схема 1. Электросхема внутреннего блока с регулировкой оборотов и плавным пуском (схема электрическая принципиальная)

Ушм с регулировкой оборотов Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Кроме того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.

Основной принцип работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в интернете или справочнике). Кроме того, нужно учесть и тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 является отличным тиристором, но его существенный недостаток состоит в его настройке (подборка деталей для схемы управления). Для осуществления плавного пуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).

Плавный пуск на микросхеме

Оптимальным вариантом для изготовления УПП является схема УПП на одном симисторе и микросхеме, которая управляет плавным открытием перехода p-n типа. Питается устройство от сети 220 В и ее несложно собрать самому. Очень простая и универсальная схема плавного пуска электродвигателя позволяет также и регулировать обороты (схема 2). Симистор возможно заменить аналогичным или с характеристиками, превышающими исходные, согласно справочнику радиоэлементов полупроводникового типа.

Ушм с регулировкой оборотов и плавным пуском

Схема 2. Схема плавного пуска электроинструмента

Общие сведения плавного пуска электроинструмента Устройство реализуется на основе микросхемы КР118ПМ1 и симисторе. Благодаря универсальности устройства его можно использовать для любого инструмента. Он не требует настройки и устанавливается в разрыв кабеля питания.

При пуске электродвигателя происходит подача U на КР118ПМ1 и плавный рост заряда конденсатора С2. Тиристор открывается постепенно с задержкой, зависящей от емкости управляющего конденсатора С2. При емкости С2 = 47 мкФ происходит задержка при запуске около 2 секунд. Она зависит прямо пропорционально от емкости конденсатора (при большей емкости время запуска увеличивается). При отключении УШМ конденсатор С2 разряжается при помощи резистора R2, сопротивление которого равно 68 к, а время разрядки составляет около 4 секунд.

Принцип действия плавного пуска электроинструмента

Для регулирования оборотов нужно заменить R1 на резистор переменного типа. При изменении параметра переменного резистора происходит изменение мощности электромотора. R2 изменяет величину тока, протекающего через вход симистора. Симистор нуждается в охлаждении и, следовательно, в корпус модуля можно встроить вентилятор.

Основной функцией конденсаторов C1 и C3 является защита и управление микросхемой. Симистор следует подбирать, руководствуясь следующими характеристиками: прямое U должно составлять 400..500 В и прямой ток должен быть не менее 25 А. При таких номиналах радиоэлементов к УПП возможно подключать инструмент с мощностью от 2 кВт до 5 кВт.

Применение плавного пуска в болгарке

Таким образом, для запуска электродвигателей различного инструмента необходимо использовать УПП заводского изготовления или самодельные. УПП применяются для увеличения срока эксплуатации инструмента. При запуске двигателя происходит резкое увеличение тока потребления в 7 раз. Из-за этого возможно подгорание статорных обмоток и износ механической части. УПП позволяют значительно снизить пусковой ток. При изготовлении УПП самостоятельно нужно соблюдать правила безопасности при работе с электричеством.

cxema.org - Плавный пуск и регулировка оборотов болгарки

Плавный пуск и регулировка оборотов болгарки

Недостатком небольших дешевых болгарок является отсутствие плавного пуска и регулировки оборотов. Каждый, кто включал мощный электроприбор в сеть, замечал как в этот момент падает яркость сетевого освещения. Это происходит из-за того, что мощные электроприборы в момент запуска потребляют огромный ток, соответственно, проседает напряжение в сети. Сам инструмент может выйти из строя, особенно китайский с ненадежными обмотками.


Система мягкого пуска защитит и сеть, и инструмент. Также не будет сильной отдачи (толчка) в момент включения. А регулятор оборотов позволит долго работать без перегрузки инструмента.


Представленная схема срисована с промышленного образца, устанавливаемая на дорогие приборы. Ее можно использовать не только для болгарки, но и для дрели, фрезерного станка и др., где стоит коллекторный двигатель. Для асинхронных двигателей схема не подойдет, там требуется частотный преобразователь.


Сначала нарисовал печатную плату для системы плавного пуска, без компонентов для регулировки оборотов. Это сделано специально, т.к. в любом случае регулятор надо выводить проводами. Имея схему каждый сам разберется что куда подключить.

В схеме регулирующим элементом является сдвоенный операционный усилитель LM358, через транзистор VD1 управляющий силовым симистором BTA20-600. Я не достал его в магазине и поставил BTA28 (более мощный). Для инструмента до 1кВт подойдет любой симистор с напряжением более 600В и током 10-12А. Т.к. схема имеет мягкий старт, то пусковые токи не спалят такой симистор. В ходе работы симистор нагревается и его следует установить на радиатор.

Известно явление самоиндукции, которое наблюдается при размыкании цепи с индуктивной нагрузкой. В нашей схеме цепь R1-C1 гасит самоиндукцию при выключении болгарки и защищает симистор от пробоя. R1 от 47 до 68 Ом, мощностью 1-2Вт. Конденсатор пленочный на 400В.

Резистор R2 обеспечивает ограничение тока для низковольтной части цепи управления. Сама эта часть является и нагрузкой, и в какой-то мере, стабилизирующим звеном. Благодаря этому после резистора можно не стабилизировать питание. Хотя есть вариант такой же схемы с дополнительным стабилитроном. Я его не поставил, т.к. напряжение питания микросхемы, итак, в пределах нормы.

Возможные замены маломощных транзисторов указаны под схемой.

Подстройку регулятора делают с помощью многооборотного резистора R14, а основную регулировку резистором R5. Схема не дает регулировку мощности от 0, а только от 30 до 100%. Если же нужен более простой мощный регулятор от 0, то можно собрать вариант проверенный годами. Правда для болгарки получение минимальной мощности бессмысленно.

Проверяем работоспособность схемы подключив лампочку на 220В мощностью 40-60Вт. Если яркость регулируется, то отключив от сети проверяем на ощупь симистор на тепловыделение. Он должен оставаться холодным. Далее подключаем плату к болгарке и проверяем плавность пуска и регулировку оборотов без нагрузки. Если все в порядке переходим к тестированию под нагрузкой.

Так дешевая болгарка превратилась в инструмент среднего уровня.

Компоненты для сборки

  • LM358 можно купить тут
  • S9014 можно купить тут
  • S9015 можно купить тут
  • Набор резисторов можно купить тут
  • BTA20-600 можно купить тут

Плавный запуск болгарки. Плавный пуск для болгарки своими руками – экономия ваших средств и защита электроинструмента

Дешевую болгарку достаточно легко модернизировать, чтоб существенно увеличить срок ее эксплуатации так что у нее не заклинит редуктор и не перегорят обмоточные провода якоря. Обычно эти проблемы свойственны при, резком пуске недорогой болгарки.

Вся модернизация состоит только в сборке простой схемы во внешнем коробе.

Прототип конструкции на рисунке ниже использовался для регулировки накала ламп, то есть для работы на чисто активную нагрузку.


Основой конструкции является микросхема К1182ПМ1Р. Она узкоспециализированная, и как это сегодня не странно звучит, отечественного производства. В случае необходимости время старта можно увеличить, поставив большую емкость конденсатора С3. Пока идет заряд этого конденсатора, электродвигатель плавно увеличивает обороты до максимума. Резистор сопротивлением 68 кОм оптимально выбран для нашей схемы. Если хотите сделать регулятор мощности, тогда нужно заменить сопротивление R1 переменным. Сопротивление в 100 кОм, и больше.

  • Если добавить в силовую часть схемы VS1 типа ТС-122-25, можно плавно запускать практически любую болгарку, мощностью от 600 до 2700 Вт. Для подключения электроинструмента мощностью до 1500 Вт, вполне хватит симисторов BT139, BT140. Симистор в рассматриваемой схеме полностью не отпирается, он отрезает около 15В сетевого напряжения, но это падение не сказывается на работе электроинструмента. Но при сильном нагреве последнего, обороты подключенного устройства существенно падают. Поэтому рекомендована установка симистора на радиатор.

    В роли отличного корпуса из изоляционного материала подойдет типовая распределительная коробка. К ней привинчивается розетка и подсоединяется кабель с вилкой, что делает эту конструкцию очень похожей на удлинитель сделанный своими руками.

    Если хотите можно собрать чуть более сложную схему плавного пуска. Она является типовой для модуля XS–12. Он устанавливается в электроинструмент при заводском производстве многих фирм.


    Если хотите регулировать обороты подсоединенного электродвигателя, тогда конструкция немного усложняется: т.к устанавливается подстроечный резистор, на 100 кОм, и регулировочное сопротивление на 50 кОм.

    В целях экономии, можно оснастить регулятором оборотов типовую болгарку. Такой регулятор для шлифования корпусов различной радиоэлектронной аппаратуры является незаменимым инструментом в арсенале радиолюбителя.

  • Болгарка, или шлифовальная машина, – зачастую в хозяйстве просто необходима для выполнения работ по металлу. Кроме того, с её помощью можно выполнять чистку и деревянных, и каменных материалов. Сложно представить выполнение промышленных работ без болгарки. Это такой инструмент, который подойдёт как профессионалу в его деятельности, так и любителю в домашних работах по хозяйству.

    Болгарка с регулировкой оборотов и плавным пуском

    При выполнении работ своими руками важно, чтобы в электроинструменте был плавный пуск. Это особенно актуально, если часто приходится работать, а сеть не выдерживает напряжения инструмента.

    Бюджетный варианты угловых шлифовальных машин – УШМ – имеют ряд недостатков :

    1. У электроинструмента отсутствует возможность плавного, мягкого пуска. Это может привести к перебоям электроэнергии, так как болгарка в первые секунды после включения потребляет большое количество электричества. Также есть огромная вероятность порчи электродвигателя и поломки инструмента после того, как осуществлен не мягкий, пуск, а резкий, рывками.
    2. У электроинструмента, особенно простого китайского, нет в наличии регулятора оборотов (регулировкой оборотов можно обеспечить долгую работу инструмента без нагрузки на него).

    Поэтому при выборе инструмента очень важно обращать внимание на такие параметры, как регулировка оборотов и наличие плавного пуска. Кроме того, при выборе УШМ следует обращать внимание на мощность. Здесь основным показателем служит объём выполняемых работ.

    Если работа не масштабная и не частая на бытовом уровне, то подойдёт электроинструмент с регулировкой в 125 мм и мощностью между 600-900 Вт.

    Для объёмной работы в промышленных масштабах следует использовать УШМ мощнее примерно в два раза. Ещё к основным показателям кроме технических характеристик, относится безопасность. Болгарка должна быть безопасной. Что это значит? Во-первых, как уже было сказано, наличие плавного пуска, предотвращающего скачки напряжения во время включения. Автоматические предохранители, необходимые для экстренной остановки мотора во время сбоя системы. Предохранители служат регулятором, когда круг клинит. Обеспечивается защита от пыли. Она необходима при частом использовании болгарки, чтобы пыль не скапливалась в инструменте.

    Важна функция теплоотвода. Теплоотвод защищает от перегрева. Во время работы, особенно если работы продолжительные, корпус машины подвержен сильному нагреванию, чтобы не было перегрева и необходим отвод тепла. При перегрузке УШМ останавливается – это происходит во время нагревания, приближающемуся к 200 о С. Ну и балансировка диска служит для снижения неприятной вибрации и биения инструмента при работе, особенно этому воздействию подвержены старые изношенные диски. Обращать внимание и уделять внимание безопасности при выборе инструмента и при дальнейшей работе с ним очень важно.

    При выборе инструмента стоит отметить, что существуют болгарки с одной и с двумя ручками. Здесь следует полагаться исключительно на удобство. Двуручные модели скорее всего будут более удобными при держании, однако такие инструменты тяжелее по весу, одноручные модели также придётся держать двумя руками, но такие УШМ меньше по размеру и весу.

    Лидерам на рынке электроинструментов является фирма Bosch. Инструменты данной фирмы обладают всеми необходимыми характеристиками от удобства до безопасности. Также плюсами инструментов фирмы Bosсh является то, что есть хорошая вентиляция.

    Bt136 600E: схема включения регулировки напряжения

    Дешёвые болгарки, не обладающие достаточной мощностью, производители не обременяют схемами включения регулировки напряжения, иначе такие болгарки уже были бы не из дешевых. При пуске болгарки, если он плавный, процесс осуществляется через переходник, соединенный контактами с блоком выпрямителя. Блок выпрямителя преобразовывает ток.

    Но иногда болгарку имеет смысл модернизировать с помощью установленной схемы. Электросхема собирается достаточно просто. Сделать ее не сложно, и в готовую схему можно при желании подключать не только болгарку, но любой другой инструмент. Однако в инструменте должен быть коллекторный двигатель, а не асинхронный.

    Самодельный подход к созданию схемы будет заключаться в следующем :

    • Для начала работы следует скачать плату, если её нет;
    • В качестве силового звена используется симистор Bt136 600E;
    • При работе симистор будет нагреваться, чтобы этого избежать, устанавливается теплоотвод;
    • Используемые резисторы дают сопротивление току, обеспечивая токогашение;
    • Настройка регулятора происходит за счет многооборотного подстроечного резистора;
    • Для проверки следует подключить лампочку;
    • После подключения лампочку необходимо отключить – симистор должен быть холодным;
    • Подключение полученной схемы к болгарке.

    Если правильно подключена плата, симистор и резисторы УШМ должны запускаться плавно, а также использование частоты вращения должно регулироваться. После этого можно апробировать болгарку в деле. Подобные знания могут понадобиться при ремонте неисправностей электродвигателя. Например, когда повышается напряжение или имеет место неправильная балансировка.

    Регулятор оборотов для болгарки своими руками

    При использовании смекалки для создания регулятора оборотов своими руками, можно использовать выпаянные платы регулятора швейной машины или пылесоса. К

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
