Как соединить антенный кабель

Домашнюю телесеть можно сравнить с цепью, а любая цепь настолько хороша, насколько крепким является её самое слабое звено. Таким уязвимым местом можно считать как раз кабельные соединения.

Если не уделить им должного внимания, то часто возникает ситуация, когда при плохом приёме вся вина перекладывается на антенну. А причина тому кроется как раз в недорогом коаксиале с неподходящими параметрами, который, к тому же, составлен из неправильно соединённых отрезков. Непрочное соединение коаксиального кабеля – это то место, где «увязает» большой процент сигнала с антенны, не доходя до телеприёмника. Поэтому давайте узнаем, как соединить антенный кабель, как подключить удлинитель антенного кабеля и как обращаться с коаксиальными разъёмами, чтобы изображение было ярким и чётким.

Устройство кабеля

Иногда приходится вносить коррективы в уже проложенную домашнюю ТВ-сеть. Такое бывает при перестановке мебели, или если у вас дома «завёлся» дополнительный телеприёмник, или же участок коаксиального шнура элементарно повредился и требуется вставка. Тогда перед вами встаёт задача: как удлинить телевизионный кабель или как нарастить повреждённый участок до нужной длины? Прежде чем вы вплотную займётесь решением, научитесь правильно соединять антенный кабель, ведь любое неаккуратное соединение ТВ-кабеля чревато потерями качества приёма. Здесь неплохо бы вспомнить устройство кабеля.

Коаксиальный кабель – это телекоммуникационный провод для передачи маломощных сигналов, состоящий из двух проводников, которые отделены друг от друга диэлектрическим материалом. Проводник в центре и внешний металлический слой образуют собой концентрические цилиндры с общей осью. Токопроводящая жила в центре коаксиала – это сплошной или семижильный провод. Обычно он изготавливается из меди, серебра или алюминия с медным напылением, омеднённой стали и т.д. В качестве внешнего проводника – экранирующей оплётки – выступает плетёное металлическое полотно. Чаще всего это медная оплётка, алюминиевая коса. Во многих изделиях применяют дополнительную оболочку из изолирующей плёнки-фольги, которая предшествует плетёному слою – алюминиевый экран.

Теперь вы понимаете, что соединить два куска такого кабеля – это вовсе не так просто, как завязать шнурки в ботинках? К счастью уже давно придуман не один способ сделать это надёжно и быстро.

Как соединить телевизионный кабель

Прежде чем браться за соединения телевизионного кабеля, убедитесь, чтобы оба его отрезка были отключены от любых устройств, к которым он был присоединён. Стыковка кабеля, когда он подключён, может представлять ряд опасностей для безопасности, главная среди них – поражение электрическим током. В работе с кабелями безопасность всегда остаётся главным приоритетом, поэтому, переходите к следующему шагу после принятия необходимых мер безопасности.

Теперь вам нужно подготовить место соединения (концы коаксиала). От того, насколько тщательно вы это проделаете, во многом будет зависеть, не превысят ли потери сигнала тех допустимых значений, которые приняты для участков сращения телевизионного кабеля.

Порядок действий при зачистке концов коаксиального шнура:

• сделайте надрез внешней оболочки телевизионного провода на расстоянии около 1 см от конца, вращая его свободной рукой;
• снимите отрезанную часть изоляции;
• уложите оплётку вдоль провода подобно отвороту рукава;
• на 2-3 мм ближе к концу кабеля прорежьте слой диэлектрика, чтобы удалить этот защитный слой с центрального контакта.

Этот процесс следует повторить и для второго конца кабеля.

Соединение через переходник

Используя соединитель ТВ-кабеля, вы можете как нарастить телевизионный кабель, так и стыковать его повреждённые участки в домашней телесети, будь то антенная установка спутникового или эфирного ТВ. Это небольшая металлическая деталь, задачей которой является соединение передачи сигнала между двумя участками антенного шнура. В основе конструкции соединителя лежит способ стыкования посредством F-разъёмов для телевизионного кабеля.

Соединение антенного кабеля через переходник

Использование коннектора F-оконцевателей обеспечивает хорошее качество сигнала в кабеле. Он точно соединяет выбранные провода без нежелательных зазоров. Его монтаж не вызывает проблем даже у любителя.

Вам нужно одеть на каждый конец провода штекер типа F и плотно накрутить его. Теперь наступила очередь «бочонка» – так иногда называют соединитель. С обеих его сторон присутствует резьба, а в центре есть приёмное отверстие для центрального проводника. Поместите концы коаксиалов в переходник и зафиксируйте, подтягивая резьбу.

Приспособления этого типа полностью коррозионностойкие, они характеризуется высокой устойчивостью к механическим повреждениям, поэтому их можно использовать для монтажа как внутри, так и снаружи зданий. Отсутствие коррозии значительно продлевает срок службы соединения без необходимости очистки и обслуживания.

Соединение штекера с гнездом

Соединение антенного кабеля через разъем

Вам подойдёт этот способ, если у вас уже имеется «адресат», к которому нужно направить, с последующим присоединением, антенный шнур. Это может быть приёмное гнездо F-типа телевизора или приставки, также можно подключить коаксиал со штекером к ближайшей антенной розетке, соединить его с F-гнездом удлинителя. Для подобных подключений удобно использовать угловые оконцеватели.

Скрутка

Простота этого, устаревшего на сегодня, способа соединять концы кабеля не компенсирует тех потерь сигнала, которые неизбежно возникнут при любой деформации стыка. К тому же, самой по себе скрутки будет недостаточно. Если уж вы решились на такой вид сращения коаксиалов, то запаситесь хотя бы паяльником и изолентой. Подпаяйте соединение центральных жил между собой и, отдельно, спаяйте оплётки. Затем тщательно все заизолируйте.

Соединение антенного кабеля скруткой

Хотя это касается общих правил обращения с кабелями, для стыков, выполненных с помощью скручивания и пайки, особо актуально:

• не роняйте предметы на телевизионный провод и защитите его от ударов;
• не сгибайте место соединения – оно хрупкое;
• не допускайте, чтобы сращённый провод «болтался» на ветру.

Типичные ошибки при подключении

Самой распространённой оплошностью при зачистке и подключении коаксиального шнура бывает то, что оплётка алюминиевая может оказаться обёрнутой фольгированным слоем. В результате внутренняя сторона фольги, не будучи токопроводящей, оказывается сверху. И в таких обстоятельствах рассчитывать на контакт между экраном и разъёмами не стоит.

Также часто встречается неверный подбор штекера под диаметр кабеля. В худшем случае у вас не выйдет одеть такой оконцеватель или состыковать, не подходящие по диаметрам, штекер и разъем, в лучшем – полученная «разболтанность» сыграет нехорошую шутку с качеством картинки на экране ТВ.

Не способствуют качественному сращению и жёсткие загибы кабеля в местах стыковки, а также неаккуратно срезанная изоляция с центральной жилы. Слишком резкие движении при очистке сердечника могут привести к насечкам на нём, что позже спровоцирует его надлом и утрату контакта.

Похожие статьи

Как соединить телевизионный антенный кабель

Вы решили перенести телевизор в другое место комнаты, а длины телевизионного антенного кабеля не хватает. При ремонте в подъезде строители повредили телевизионный кабель. Ваш лучший друг — собака перегрызла кабель, и телевизор перестал показывать. Ремонт кабеля неизбежен. Заменять кабель полностью от точки подключения до телевизора трудоемкая работа. Есть возможность самостоятельно соединить отрезки телевизионного кабеля с минимальными затратами.

Соединить кабель возможно тремя способами:

☞ TV удлинителем, в продаже бывают длиной от 2 до 20 метров, самый дорогой вариант, но если есть деньги и наличие в продаже – самое простое решение вопроса;

☞ С использованием переходника TV F-гнездо — F-гнездо;

☞ Пайкой паяльником.

В случае, если Вам понадобится приобрести для удлинения дополнительный отрезок телевизионного кабеля, то можете ознакомится с рекомендации по выбору марки телевизионного коаксиального кабеля и способах подключения его к телевизору в статье сайта «Подключение TV кабеля».

Наращивание телевизионного кабеля

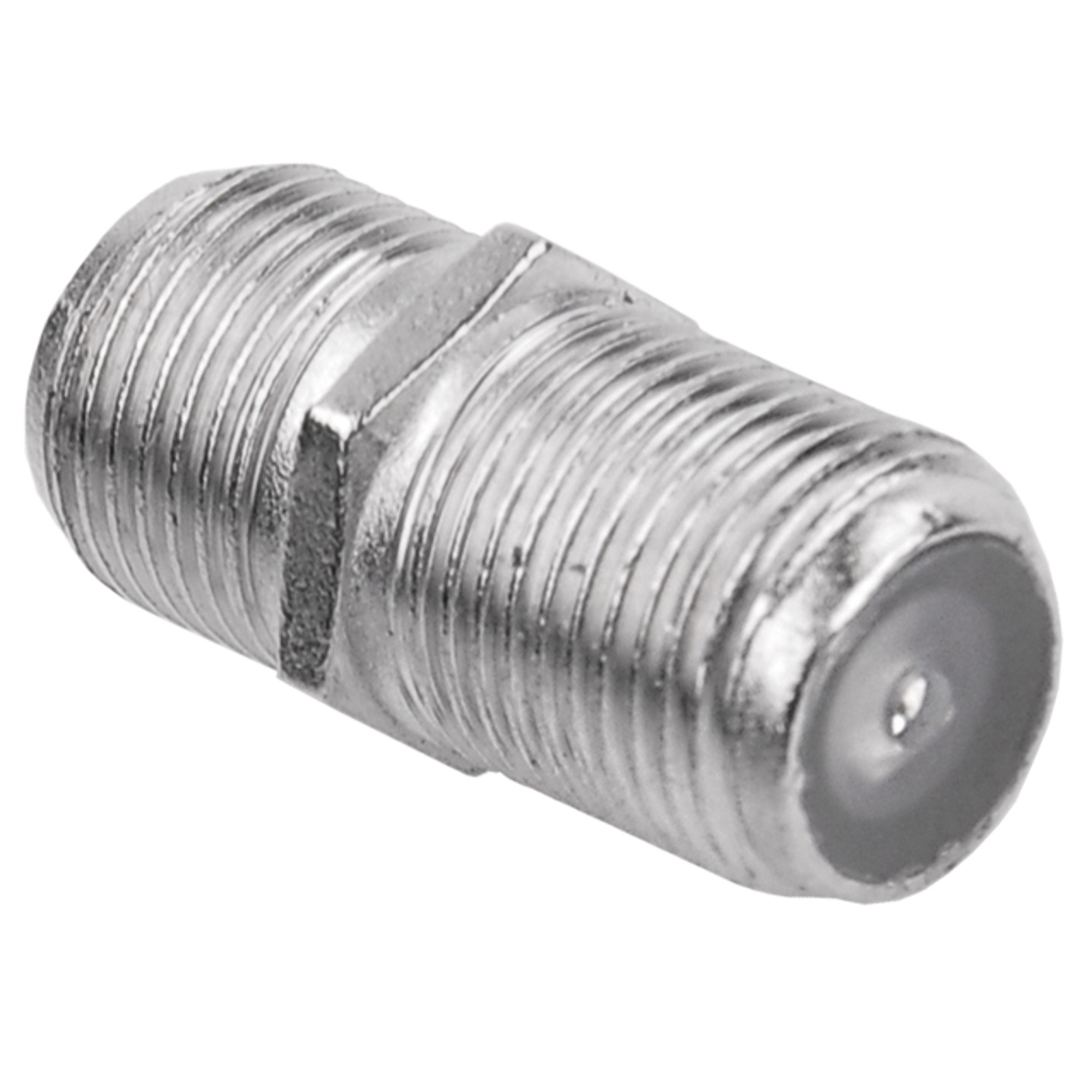

с использованием переходника F-гнездо — F-гнездо

Для соединения двух кабелей с помощью переходника нужно приобрести 2 штуки F-штекера накрутка на кабель и переходник TV F-гнездо — F-гнездо. Штекеры бывают трех типоразмеров, рассчитанные для накручивания на телевизионные кабели разного диаметра. Приобретайте F-штекера в соответствии с диаметром соединяемых телевизионных кабелей.

С небольшим усилием, чтобы прорезать экранирующую оплетку кабеля, прорезается на несколько сантиметров вдоль внешняя оболочка кабеля.

После надрезания оболочка отворачивается в обратную сторону и удаляется в точке начала разреза.

Как показано на фото, отгибается в обратную сторону алюминиевый экран — фольга и сплетенная оплетка из медного провода. Экран в телевизионных кабелях бывает трех видов. Только медная оплетка, алюминиевая фольга в сочетании с медной оплеткой и только из станиолевой фольги. Для демонстрации я специально выбрал для наглядности телевизионный кабель с комбинированным экраном, алюминиевая фольга в сочетании с медной оплеткой.

Чтобы придать механическую прочность фольге, ее с внутренней стороны покрывают тонким слоем лавсана или полиэтилена. Удалить пластик практически невозможно. В случае накрутки F-штекера на внутреннюю сторону фольги, контакта экрана с ним не будет, или будет очень плохой.

Для исключения плохого контакта, нужно половину завернутой фольги вернуть обратно, тогда токопроводящая сторона окажется снаружи. В случае, если внешний диаметры телевизионного кабеля меньше, чем резьбовое отверстие F-штекера, то перед заворотом экрана навивается несколько витков изоляционной ленты, что обеспечить плотную посадку при накрутке F-штекера на кабель.

Далее аккуратно лезвием ножа, сориентированным практически параллельно кабелю, срезается изоляция с центральной жилы. Главное не допустить надсечек медного провода центральной жилы, так как надсечки снижают механическую прочность жилы и она легко может обломиться.

Когда концы соединяемых коаксиальных кабелей подготовлены, на фольгу накручивают F-штекера накрутка на кабель.

Укорачиваются центральные жилы кабелей с таким расчетом, чтобы из F-штекера выступало около 5 мм.

Осталось прикрутить снабженные F штекерами концы телевизионного кабеля на переходник TV F-гнездо — F-гнездо.

В результате получилось вот такое красивое разъемное соединение телевизионного кабеля.

В случае возникновения необходимости, в этом месте будет легко установить краб для разветвления телевизионного сигнала для подачи на несколько телевизоров.

Наращивание телевизионного кабеля пайкой

Способ соединения телевизионного коаксиального кабеля методом пайки, самый дешевый и доступный для любого при наличии паяльника и небольших навыков работы по пайке припоем. Если нет опыта по выполнению пайки, то можете воспользоваться моим, посетив страничку сайта «Как паять паяльником на примерах пайки деталей». По приведенной ниже технологии можно соединять любые экранированные кабели, низкочастотные, высокочастотные, телевизионные, практически без потерь уровня передаваемого сигнала. Вы сможете с успехом соединять между собой кабели разного конструктивного исполнения, типоразмеров и волновым сопротивлением.

Например, два кабеля с разным количеством жил в центральном проводе, одножильный центральный проводник телевизионного кабеля соединяется с многожильным проводом.

Соединяются кабели и разного диаметра. Кабели, у одного из которых экран из медной оплетки, а у другого из алюминиевой фольги.

Для наглядности я продемонстрировал соединения телевизионного кабеля на примере кабеля марки RG 6U с комбинированным двойным экраном, выполненным из медной оплетки и алюминиевой фольги. Если у Вас более простая конструкция экрана, то просто пропускаете не востребованный шаг описания.

Легким нажатием ножа прорезается внешняя оболочка с концов соединяемых кабелей вдоль на 5-6 см.

Отворачивается внешняя оболочка и экраны соединяемых кабелей.

Укорачивается длина центральной жилы коаксиального кабеля с изоляцией до 20 мм и освобождается центральная жила от изоляции таким образом, чтобы получилась ступенька, как показано на фото ниже.

Центральная жила и изоляция соединяемого телевизионного кабеля в месте ступеньки отводится друг от друга в стороны таким образом, чтобы между ними образовался угол приблизительно 45°.

После лужения припоем центральные жилы сводятся вместе. Для удобства выполнения пайки можно жилы притянуть друг к другу, скрутив тонкой луженой медной проволокой, взятой из экранирующей оплетки.

Выполняется спайка центральных жил коаксиальных телевизионных кабелей. Пайка должна быть аккуратной и припой должен полностью обволакивать жилы. Если на припое получилась сосульки с острыми углами, то необходимо аккуратно их сточить наждачной бумагой или надфилем.

Место пайки центральной жилы кабеля закрывается изоляцией. Излишки изоляции удаляются с таким расчетом, чтобы зазоров практически не оставалось. Для герметичности и придания механической прочности соединяемому коаксиальному кабелю, место стыковки изоляции покрывается одним витком хлорвиниловой изолирующей ленты.

На прежнее место кабеля возвращается алюминиевый экран.

Внимание! С внутренней стороны алюминиевый экран телевизионного кабеля покрыт пленкой, которая не проводит электрический ток. Необходимо алюминиевый экран одного из концов кабелей подвернуть таким образом, чтобы обеспечить соприкосновение токопроводящих сторон. Если не будет обеспечен электрический контакт между экранами, то к телевизору сигнал не сможет дойти.

Возвращается на место сначала одна медная экранирующая оплетка телевизионного кабеля, на нее наворачивается оплетка второго конца. Для более надежного контакта несколько проводников оплетки телевизионного кабеля можно соединить пайкой и обвить место соединения медной луженой проволочкой диаметром, как у проводов экранирующей оплетки. Но это делать не обязательно.

Возвращается на место соединения сначала одна внешняя оболочка телевизионного кабеля, затем на нее накладывается оболочка второго конца кабеля.

В завершение работы на сделанное соединение телевизионного кабеля навивается пару слоев полихлорвиниловой изолирующей ленты.

В конечном итоге получилось герметичное, механически прочное и практически не ослабляющее уровень телевизионного сигнала, дешевое соединение телевизионного коаксиального кабеля пайкой.

Прокладка телевизионного кабеля в квартире

После удлинения телевизионного кабеля иногда возникает необходимость его закрепить. Самостоятельно проложить коаксиальный кабель от разветвителя в подъезде, к телевизору под силу практически любому домашнему мастеру. Но есть одно дополнительное требование. Телевизионный кабель недопустимо сгибать под острым прямым углом, так как центральная жила может передавить внутреннюю изоляцию и приблизится к экранирующей оплетке, а еще хуже, прикоснуться к ней. Тогда уровень сигнала сильно ослабится или не дойдет до телевизора вовсе. Радиус изгиба при прокладке телевизионного кабеля должен быть не менее пяти диаметров самого кабеля.

Если у Вас плинтуса с кабель каналами, то просто прокладываете кабель в канале, не забывая о радиусе при поворотах. Если нужно проложить вдоль стены или пола, то кабель прибивается скобками с дюбель гвоздиками с шагом 30-50 см, чтобы кабель, не провисал.

Такие скобки продаются для разного диаметра кабеля. Бывают на 3, 5, 8 и более миллиметров.

Проложить телевизионный кабель можно и в пластиковом кабель канале, бывают разных типоразмеров по ширине. Представляет собой две П-образные рейки. Одна рейка крепится к стене с помощью саморезов или строительным клеем «Жидкие гвозди». В нее укладывается кабель, вторая рейка приставляется к первой и защелкивается. В такой кабель канал дополнительно можно еще уложить кабель витых пар Интернет, провода связи, домофона и электропроводки.

Можно при прокладке кабеля использовать хомуты самостоятельного изготовления из жести или пластика и закрепить их саморезами или прибить гвоздями. Для закрепления кабеля при прокладке подойдут и скобки, согнутые из гвоздей, но надо быть аккуратным, чтобы при забивке скобок не повредить кабель.

Сейчас модно конец кабеля у телевизора монтировать в розетку. Это красиво, но каждое дополнительное соединение понижает надежность линии и ведет к снижению уровня телевизионного сигнала, ухудшает соотношение сигнал/ шум. Лучше конец кабеля после установки штекера напрямую подсоединять к телевизору.

Как правильно соединить антенный кабель и удлинить его

Часто в силу непредвиденных обстоятельств, например во время уборки или ремонта, повреждается оболочка антенны и повреждается экранная оплетка. В большинстве случаев повреждения требуют трудоемкого и затратного процесса полной замены кабеля. А иногда происходит перестановка, телевизор оказывается в другом месте и длины телевизионного провода оказывается недостаточно. Однако есть возможность самостоятельно нарастить (удлинить) телевизионный кабель с минимумом затрат в короткий промежуток времени.

Строение телевизионного кабеля

Стандартная антенна работает на частоте до 2,1 ГГц. В основном все модели телевизоров и усилители имеют параметры сопротивления 75 Ом. Самым распространенным для проведения телевизионных сетей является коаксиальный кабель. Его конструкция полностью исключает влияние на передаваемый сигнал внешних электромагнитных излучений и других издаваемых электрическими приборами помех.

Телевизионного провод состоит из следующих элементов:

1. Круглая оболочка из ПВХ.
2. Экран (оплетка, похожая на фольгу).
3. Центральная жила (медная) в изолирующем элементе.

Стандартные диаметры данного типа составляют от 4 до 8 мм. Наличие фольги на оплетке из проволоки означает, что изделие имеет хорошее качество.

Как удлинить телевизионный кабель, используя f-разъемы

Телевизоры в силу конструктивных особенностей устроены так, что сигнал телевещания принимают от антенны или другого передающего устройства. Соединение антенны с телевизором производится за счет использования телевизионного провода. Коаксиальный кабель может быть уложен стационарно и иметь заданную длину подключения к телевизору. Но иногда длины недостаточно.

Провод часто меняется полностью, если телевизор переставляется на другое место, куда старый кабель не доходит. Это неоправданно затратный процесс. Чтобы удлинить уже имеющийся шнур, можно воспользоваться одним из трех наиболее распространенных способов:

• При помощи TV удлинителя.
• Используя F-разъемы.
• Пайкой центральной жилы и экрана с помощью паяльника.

В продаже удлинители бывают от 2 до 20 метров длиной. Но это не самый удачный выход, так как удлинители недешевые и обладающие нужной длиной не всегда бывают в наличии.

Использование переходника на F-гнездо — это оптимальный вариант для быстрого и недорогого наращивания. Для данного типа соединения необходимо иметь два F-штекера с отрезками провода необходимой длины. Тип штекера подбирается по диаметру провода.

Проводится соединение коаксиального кабеля без пайки следующим образом. Сначала нужно (желательно острым ножом) вдоль на сантиметр прорезать защитную оболочку. Затем ее отогнуть и полностью удалить. Таким же способом прорезать экранирующую оплетку (это может быть фольга или сетка из проволоки). Язычки оплетки не удалять, а отогнуть назад в сторону остального отрезка. Далее с большой аккуратностью зачистить центральную жилу. Стараться при зачистке не оставлять на ней насечек. Центральная жила медная небольшие повреждения могут привести к ее механической поломке при установке штекера.

Когда оба конца отрезка зачищены, насадить или накрутить F-разъем на загнутые назад экраны. Железная основа штекера должна плотно быть насажена на экранную оболочку. Лишние торчащие остатки экрана срезать. В результате из разъема будет торчать центральная жила. Ее следует укоротить до 5 мм, чтобы штекер накручивался на остальные части конструкций F-разъемов. Разъемы для многожильных кабелей — коннекторы — крепятся также без пайки.

Соединение телевизионного кабеля пайкой

Соединение отрезков кабеля с помощью пайки можно назвать самым удобным, надежным, недорогим способом. С помощью паяльника и припоя можно надежно закрепить отрезки кабеля разных диаметров или закрепить (зафиксировать) экран из алюминиевой фольги к проволочной экранной оплетке. Такая технология позволяет без потерь передаваемого сигнала соединять любые экранированные провода (низкочастотные, высокочастотные, телевизионные и т. д.).

Прежде чем начинать пайку мест соединений, надо зачистить оба конца от изоляции на расстоянии 20 мм. Загнуть экраны назад. Центральную жилу очистить таким образом, чтобы получилась небольшая ступенька (длиной 2-3 мм) в ее изолирующем элементе. В результате медная жила будет очищена от защитного покрытия наполовину. Далее надо разделить срезанную половину изоляции и центральную жилу между собой с углом 45 градусов друг от друга.

Затем обе медные жилы нужно залудить оловянным припоем (использовать канифоль). После того как концы залужены выполнить пайку медных жил между собой. На месте пайки не должно быть наплывов, капельных образований, сосулек из потекшего олова. Если таковые есть, нужно произвести зачистку шкуркой либо надфилем до ровной поверхности. Далее легким нажимом сводим ступеньки защитного слоя вместе и изолируем место пайки.

Когда место пайки было надежно изолировано, начинаем соединение экранной оплетки обоих концов. Обратите внимание, что оплетка центральной жилы сделана на основе алюминиевой фольги, с одной стороны имеет бумажную основу, а бумага не является проводником электронных сигналов. Поэтому экранную оболочку рекомендуется укладывать бумажной основой в изолированной части центральной жилы, снаружи будет алюминиевая часть. Например, при соединении двух алюминиевых экранов нужно, чтобы алюминиевая часть одного экрана соприкасалась с алюминиевой частью другого. Это дает устойчивую проходимость сигнала и выдает необходимое качество изображения телевизионного аппарата.

После соединения экранов необходимо при помощи пайки или медной проволоки это место нужно зафиксировать. В завершение процедуры место соединения обработать несколькими слоями полихлорвиниловой изоляцией.

Есть ли ещё способы, которыми можно удлинить tv-кабель

Если нет под рукой необходимого инструмента (паяльник или обжимное устройство) или F-разъема, ТВ-кабель удлиняется при помощи скручивания центральной жилы и оплетки экрана между собой. Такой вариант считается хоть и ненадежным, но допустимым.

Как подключить кабель к штекеру?

К дополнительному способу наращивания ТВ-кабеля относится использование такого прибора, как сплиттер. При помощи этого устройства подключается сразу несколько отрезков проводов с одной передающей точки. Разработано много других способов подключения кабельной проводки к штекерам электронных конструкций, например, коннектор (штекерный разъем) служит для подключения интернет соединения. Так как интернет-кабель многожильный, штекерный разъем такого типа соединяется при помощи обжимки.

Благодаря развитию современной радиоэлектроники существует множество вариантов использования и конструктивных особенностей, кабельных соединителей и штекеров, поэтому сложностей с удлинением кабеля не будет.

Как подключить антенный кабель? Полезные советы по его правильному монтажу.

Содержание

Что такое антенный кабель?

Современная антенна и новый телевизор не являются гарантией хорошей картинки при просмотре телевизионных каналов. Качество сигнала домашней телесистемы, её надёжность и долговечность будет зависеть и от самого кабеля, тянущегося от антенны до телевизора.

Антенный кабель является электрическим проводом коаксиального типа. Он имеет круглую форму и одну медную жилу из стали с омеднением или меди. Антенный кабель позволяет передавать телесигнал потребителю и обеспечивает его защиту от электромагнитных помех. Его качество и грамотная разводка будут влиять на степень помех при просмотре телевизионных каналов.

Антенный кабель состоит из следующих элементов:

• одножильного проводника – выполняет передачу сигнала во всех видах телевидения;
• изоляции (диэлектрика из полиуретана) – изолирует жилу от экрана с оплеткой;
• экрана (алюминиевой фольги с оплеткой) – защищает проводник от электромагнитных помех;
• внешней изоляции (оболочки из ПВХ) – выполняет защиту содержимого кабеля от механических повреждений.

В настоящее время наиболее популярными марками антенных кабелей являются: RG 6, SAT-50, SAT-703 и др. Все они широко применяются при подключении кабельного, обычного и цифрового телевидения.

Как подключить антенный кабель?

Установка антенного кабеля начинается от самой антенны, которая бывает коллективной (в городских квартирах) или индивидуальной (в частном секторе).

В первом случае, чтобы протянуть кабель внутрь квартиры, необходимо отыскать специальный ответвитель от общей антенны, который, как правило, находится в распределительном шкафу в межквартирном коридоре. Антенный кабель подсоединяется к свободному разъему такого разветвителя через F-коннектор, а затем заводится в помещение.

Во втором случае все гораздо проще: кабель подключается прямо к антенне, которая размещается на крыше или стене частного дома, а затем заводится внутрь.

Для соединения кабеля с антенной и телевизором и/или другими видеоустройствами, способными принимать ТВ-сигнал, потребуется несколько важных элементов, без которых невозможно создать качественную телевизионную систему, а именно:

• F-коннектор (или разъём) – крепится на конце антенного провода для обеспечения его соединения с другими элементами системы, не допуская помех и искажений сигнала. F-коннектор устанавливается на подготовленный для этого провод простым накручиванием.
• Сплиттер (или делитель) – пассивный разветвитель, имеющий несколько гнезд под F-коннекторы. Предназначен для разветвления высокочастотных сигналов с одного источника на несколько направлений (в зависимости от количества гнезд).

• Антенное гнездо – крепится на другом конце антенного кабеля для его соединения с телевизором. Изделие с одной стороны оснащено гнездом для F-коннектора, а с другой — гнездом ТВ-разъёма.
• Антенная розетка – применяется основном при создании скрытой телевизионной системы, элементы которой убраны в стену, пластиковый короб или напольный плинтус, для создания удобного для эксплуатации соединения элементов домашней телевизионной системы. Есть проходные (выполняют прием сигнала и дальнейшую его транспортировку к другим точкам подключения) и окончательные (оконечные) ТВ-розетки.

• Усилитель – требуется в частных домах с индивидуальной антенной при слабом ТВ-сигнале, например, когда установлена антенна без встроенного усилителя, а до телевизора проложен кабель большой длины.
  Устройство может запитываться по антенному кабелю или от внешнего блока питания, который подключается в бытовую розетку. Усилитель является промежуточным элементом между антенной и телевизором.
• Грозозащита – еще один элемент телевизионный системы частного дома, который специалисты советуют устанавливать. По сути, это предохранитель, выполняющий разрыв цепи при попадании разряда молнии в антенну.

Разводка антенного кабеля по дому

Когда все элементы будущей телевизионной системы определены и кабель проведен внутрь помещения, требуется выбрать способ прокладки антенного кабеля внутри помещения. На практике встречаются следующие варианты:

1. Прокладка в одну линию. Предполагает прокладку одного кабеля последовательно от одной антенной розетки к другой. При этом используются окончательные (оконечные) ТВ-розетки.
2. Прокладка в несколько линий. Данный вариант предполагает протягивание антенного кабеля внутрь помещения, а затем с помощью сплиттера его разветвление во все другие помещения.
3. Комбинированный вариант, в котором кабельная система будет включать два вышеуказанных варианта.

Выбор варианта прокладка зависит от особенностей помещений, расположения телевизионных устройств и наличия необходимых элементов для монтажа.

Если требуется выполнить разводку в несколько помещений, то прокладка антенного кабеля в несколько линий является наиболее рациональной и практичной. Для её эффективной реализации важно правильно выбрать место установки сплиттера.

Обычно данное устройство монтируется на стене в коридоре или в любом месте, от которого будет удобно протянуть кабель в другие помещения с учетом экономии его длины.

Советы по подключению антенного кабеля

Приведем несколько полезных советов, которые помогут каждому пользователю выполнить подключение антенного кабеля правильно:

1. При прокладке кабеля нельзя допускать его сильного перегиба и не закреплять провод на стене с помощью загнутых гвоздей или саморезов, так как из-за этого может произойти деформация важных элементов кабеля или нарушение целостности его экрана, что приведет к ухудшению сигнала. Смятый провод также теряет свои качественные характеристики.
2. Не прокладывайте антенный кабель вблизи источников тепла, силовых электролиний, а также устройств с большими пусковыми токами, например, холодильника, стиральной машины или микроволновки.
3. Размещайте антенный кабель только в одной штробе или кабель-канале со слаботочными линиями, например, телефонной и интернет-линией.
4. Прокладывайте каждую линию кабеля, например, идущую от сплиттера до ТВ-розетки или телевизора, цельным куском кабеля, не прибегая к лишним переходникам, так как при каждом переходнике ТВ-сигнал будет ухудшаться.
5. Выполняйте разделение или удлинение антенного провода только с помощью сплиттеров или специальных переходников с разъемом «F-гнездо – F-гнездо», иначе невозможно будет достичь надежного контакта и, соответственно, передачи качественного сигнала.
6. Избегайте скручивания антенного кабеля в бухты, так как в этом случае электромагнитные помехи неизбежны.
7. При укладывании кабеля под штукатуркой или гипсокартоном помещайте его в защитный короб.
8. При длине провода от антенны до телевизора более 35 метров используйте усилитель или кабель более высокого класса.

Чтобы проверить насколько качественно выполнен монтаж антенного кабеля, необходимо включить телевизор. Сигнал должен быть устойчивым, картинка – четкой, недолжно быть никаких помех.

Кроме того, на работу телевизора и любой видеотехники влияет качество сетевого напряжения. Случающиеся скачки напряжения, особенно в сельской местности, могут стать критическими для современного телевизора. Поэтому не будет лишним добавить в телевизионную систему еще один важный элемент – стабилизатор напряжения.

О том, как влияют перепады сетевого напряжения на работу телевизора можно прочитать в нашей статье: Стабилизатор напряжения для телевизора.

правильно разделать ТВ кабель и присоединить разъём, способы закрепления соединителей

Самостоятельное подключение телевизора к внешнему сигналу окажется несложным, если разобраться с антенным штекером. Именно с помощью этого устройства гнездо приёмника соединяется с ТВ кабелем, передающим высокочастотный ток от щитка на лестничной площадке или антенны чердаке, в квартиру. Важно правильно подобрать соотношение диаметров и технические характеристики проводника, безошибочно разделать конец кабеля и накрутить штекер.

Выбор проводника сигнала и монтаж

Перед тем как подключить кабель к телевизору, необходимо провести подготовительные работы, приобрести некоторые материалы и технические устройства. Мысленно проложить маршрут для проводника телевизионного сигнала, определить его протяжённость, количество разветвлений и специальных приспособлений.

Антенный кабель представляет собой провод сложной конструкции, способный без помех передавать уверенный сигнал. В состав шнура входят следующие элементы:

• центральный медный сердечник — по нему протекает минимальный ток высокой частоты;
• плотная пластиковая изоляция, придающая жёсткость и надёжно предохраняющая жилу от механических повреждений;
• алюминиевая фольга — это второй проводник, защищающий передаваемый сигнал от помех;
• экранирующая оплётка из тонких проволочек, улучшающая качество приёма и отводящая электромагнитные воздействия;
• наружная изоляция предохраняет всю конструкцию от влаги и разрушения проводников.

Телевизионный кабель обязательно маркируется по внешней поверхности. Для бытовых приёмников чаще используют изделия с символами COAXIL CABLE 75 OHM, где первое сочетание указывает на присутствие экранирующего (коаксиального) слоя, а цифра 75 — волновое сопротивление в Омах на частоте 2,15 ГГц, принятой для большинства телевизоров.

Прокладывая кабель по квартире, учитывают несколько важных моментов. Трассу намечают с удалением от электропроводки, а телефонный и интернет каналы помех не создают, укладываются в едином жёлобе. Протягивают шнур целым куском и без скруток, при надобности пересечь сеть под напряжением, делают это под углом 90º. При необходимости развести кабель по разным помещениям пользуются разветвителями, располагая приспособления в удобных для обслуживания местах.

Типы соединителей

Устройство, обеспечивающее оперативное присоединение кабеля к приёмнику сигнала, называется штекер антенный для телевизора. Оно позволяет без проведения особых действий освобождать прибор от связи с коммуникациями простым выдёргиванием из гнезда аппарата ТВ-кабеля. Это бывает необходимо в случае грозы или перемещения телевизора на новое установочное место.

Первые антенные штекеры к проводникам припаивались, но позже появились конструкции, позволяющие выполнить соединение без особенных приспособлений: сначала посредством крепёжных винтов, а сегодня — за счёт давления при накручивании специальной втулки на конец кабеля. Изготавливают телевизионные штекеры по международному образцу F: две цилиндрические детали из металла определённым способом накручиваются на антенные проводники и плотно обжимают место контакта.

Такое соединение не требует от монтажника специальных знаний и умения, но порядок проведения манипуляций необходимо соблюдать, чтобы не получить на выходе потерю сигнала и низкокачественное изображение. Чтобы самостоятельно разделать кабель и подсоединить к нему штекер, понадобятся инструменты:

• пассатижи для перекусывания проводников;
• нож, чтобы резать изоляцию;
• отвёртка, если разъем старого образца и с винтовым креплением.

Форма штекеров для антенны телевизора бывает прямой в виде штыря и изогнутой, как буква Г. Последняя конфигурация позволяет придвинуть приёмник ближе к стене без помехи со стороны кабеля.

По фигуре подключения изготавливают разъёмы двух типов: мальчик и девочка. Чаще на телевизионных приборах используются штекеры первого исполнения, другие применяют для подключения к усилителям, головным станциям сети и розеткам.

Присоединение штекера к антенному кабелю

Подключение кабеля к антенне осуществляют посредством винтов, на ней расположенных. В многоэтажных домах сигнал выводится на коллективный щиток, имеющийся в каждом подъезде, и присоединение в таком случае делают от одной из клемм общей антенной шины. После прокладки кабеля по намеченной трассе приступают к разделке свободного конца под армирование его штекером. Очерёдность операций следующая:

1. Разрезать внешнюю оболочку, отступив от края проводника 1,0―1,5 см. Задача — не повредить оплётку и фольгу, которые идут глубже.
2. Удалить отрезанный кусок пластика, а проволочную сетку и алюминиевую бумагу навернуть на кабель. После этого открывается доступ к изолятору центральной жилы.
3. Сделать круговой надрез полимерного сердечника с отступом от торца на 0,7―1,0 см, стараясь не повредить медную проволоку. Пластиковый цилиндрик снять со стержня и выбросить.
4. Зачистить вскрытые отрезки жилы и экранов при помощи ножа, навернуть на фольгу первую часть разъёма так, чтобы медный провод попал в стержень штекера. Пассатижами подкоротить центральный провод, чтобы расстояние до накидной гайки было 4―6 мм.
5. Прикрутить оставшуюся деталь до упора — соединитель готов к эксплуатации.

Случается, что внутренний размер по резьбе штекера оказывается больше, чем антенного кабеля. Тогда перед загибом экрана подматывают изоляционную ленту до плотной посадки разъёма на проводниковый шнур. При монтаже необходимо следить, чтобы фольга и оплётка не касались центральной жилы — от этого пострадает качество передачи ТВ сигнала.

Иногда возникает необходимость соединить два куска кабеля с целью его удлинения. Схема выполнения операции остаётся прежней, с той лишь разницей, что вместо штекера используется переходная муфта.

Кабель, разъем для антенны 3G 4G какой выбрать, цены модели

Какого типа кабель использовать для подключения антенны к роутеру или модему 4G? Какие бывают разъемы на кабелях? Как соединить кабель и модем? Выбираем кабель для качественного интернета самостоятельно.

Выбор кабеля для антенны 4G

С антеннами для усиления 4G сигнала может использоваться два типа кабеля 50 Ом и 75 Ом. Оба типа имеют как плюсы, так и минусы.

Кабель 75 Ом достаточно гибкий, что удобно при монтаже, относительно тонкий, дешевый, все разъемы на него можно смонтировать самостоятельно. Его минусы это: менее стабильный сигнал на модеме или роутере 4G, слабая защищенность от внешних воздействий, ненадежное крепление переходников и разъемов, слабая защита от влаги. С этими кабелями используют разъемы F-типа:

так как это самый дешевый и простой при монтаже вариант. Пример сборки кабеля с разъемами F-типа можно посмотреть на видео:

Кабель 50 Ом продаётся уже готовыми сборками определенной длины, разъемы смонтированы на кабеле надежно, имеет высокую степень защиты от влаги, дает более качественный сигнал на модеме или роутере. Два основных типа высокочастотных кабелей 50 Ом, используемых с антеннами LTE — это RG58 и 5D-FB. RG58 имеет многожильный сердечник за счет чего он более гибкий по сравнению с 5D-FB. 5D-FB имеет цельный медный сердечник, более толстый изолирующий слой, из-за этого он достаточно жесткий и толстый. Кабели 50 Ом одного типа могут иметь разную толщину. Использовать более толстый кабель в большинстве случаев не имеет смысла, так как цена возрастает существенно, а уровень сигнала почти не меняется (при расстояниях до 10 м). При монтаже кабеля достаточно отверстия в стене диаметром 8 мм. В случаях когда от точки установки антенны до точки в которую нужно подать интернет значительное расстояние можно установить модем и роутер в промежутке между ними, а дальнейшую передачу осуществить посредством витой пары (до 100 м). Это снизит стоимость материалов и уменьшит потери сигнала в антенном кабеле.

Основные типы разъемов для кабеля:

Nf-разём	Nm-разъем	SMAm-разъем	SMAf-разъем

Большинство роутеров с встроенными модемами имеют разъемы SMAm для подключения внешней антенны. Для подключения же к модему понадобится переходник — пигтейл. В 4G-модемах разных производителей могут использоваться разные разъемы. Есть следующие типы пигтейлов:

При выборе кабеля для антенны следует учитывать ее характеристики, какой тип разъема используется на антенне, какой разъем для подключения внешних антенн используется в роутере или модеме 4G, волновое сопротивление антенны (импеданс), необходимую длину кабеля. От длины кабеля будут зависеть также уровни сигнала на конечном устройстве, поэтому стоит отказаться от кабеля большой длины и лишних соединений.

Как разделать F-разъем на ТВ кабель

Для хорошего приема телевидения нужна хорошая антенна. Еще важнее доставить от хорошей антенны сигнал до телевизионного приемника. Если раньше телевизионный кабель приходил до телевизора от таинственного места в этажном щитке, и был доступен только телемастерам и специалистам, то сегодня такой кабель продается свободно. Проблемой применения специализированных телевизионных кабелей всегда были их соединители и разветвители.

Особенности конструкции ТВ кабеля и ТВ разъема

Кабель для ТВ применяется высокочастотный – коаксиальный. Этот кабель всем хорошо знаком, в переводе на русский, «коаксиал» — означает «один в другом». Центральный проводник коаксиального кабеля помещен в цилиндр, который является вторым проводником, выполняющим роль экрана. Этот экран служит для защиты от помех и выполняется из фольги или тонкой проволоки, сплетенной в чулок. Главная особенность коаксиальных кабелей: соотношение между диаметрами внешнего и внутреннего проводников, этим определяется его волновое сопротивления. Для передачи телевизионных сигналов в быту используется кабель с волновым сопротивлением – 75 Ом.

Такой особый кабель не соединить ни скруткой, ни сваркой, ни клеммой Wago. Для него используются специальные соединители и разъемы. Кроме того, коаксиальный разъем требует пайки, причем в строгой последовательности: сначала центральная жила, затем после установки специальных прокладок, оплетка.

Сегодня помимо привычных соединителей, все чаще встречается так называемые F-разъемы. Главное преимущество этого соединения с помощью F-разъемов – полное отсутствие пайки! Практически голыми руками в считанные секунды готов разъем, который раньше нужно было паять, имея за плечами определенные навыки.

В отличие от обычных ТВ коннекторов, F-разъем не вставляется, а вкручивается. Гнездо представляет собой шпильку с отверстием под центральный проводник, а разъем — это незащищенная центральная жила кабеля, специальной снабженная гайкой. В результате мы имеем более надежное соединение, механически удерживаемое резьбой.

Разделка F-разъема на ТВ кабель по шагам

Сделайте надрез изоляции на 10-12 мм от конца кабеля. Если конец кабеля не перпендикулярный, выровняйте его острым ножом.

Снимите изоляцию и расправьте в противоположном положении от конца кабеля поверх кабельной изоляции оплетку и фольгу.

Отступая 2-3 мм от фольги, снимите изоляцию не повреждая центральный проводник.

Накрутите F-разъем на кабель поверх изоляции на расправленные проводники оплетки и фольгу. Излишки фольги и оплетки, выступающие из под разъема можно срезать ножом. Старайтесь не повредить при этом изоляцию.

Центральная жила должна выступать из разъема на расстояние от 1,5 до 5 мм.

Для организации сети телевизионного вещания при ремонте квартиры своими руками нужно разедить сигнал и доставить его до каждого ТВ приемника. Для этого я использовал специальные разветвители высокочастотного сигнала. В стене пришлось сооружать скрытую коробку, где находится телевизионный разветвитель, с применением F-разъемов.

Использование F-разъемов продиктовано еще и тем, что их активно применяют производители подобных разветвителей, как в низкочастотной, так и в спутниковой технике. Также все чаще встречаются ТВ розетки ориентированные именно на такой F-разъем. Надеюсь, что заявленное качество и надежность F-разъемов позволит забыть про проблемы с телевизорами в моей новой квартире.

Антенные кабели и адаптеры для антенных разъемов

Data Alliance использует коаксиальный кабель с двойным экраном с низкими потерями во всех наших антенных кабелях, в отличие от старого стандарта, кабеля RG, который используется в большинстве других марок антенных кабелей, и имеет однослойное экранирование.

Data Alliance использует коаксиальный кабель с малыми потерями и двойным экранированием во всех наших антенных кабелях, в отличие от старого стандартного кабеля RG, который используется в большинстве других марок антенных кабелей. Эти типы коаксиальных кабелей с двойным экраном относятся к серии 100, 200 и 400: серия 100 — это 0.Диаметр 10 дюймов, серия 200 — диаметр 0,20 дюйма, серия 400 — диаметр 0,4 дюйма. Термин «антенные кабели с низкими потерями» относится к «низкому затуханию (потерям) на расстоянии коаксиального кабеля, используемого в антенном кабеле, по сравнению с типичным старым стандартным кабелем RG.

Коаксиальный кабель с низкими потерями имеет гораздо лучшее экранирование, чем типичный кабель типа RG, ​​что обеспечивает лучшие характеристики с низкими потерями. Кроме того, в коаксиальных кабелях с низкими потерями используются сплошные центральные проводники, которые обеспечивают меньшее затухание, чем многожильные проводники, которые иногда встречаются в кабелях типа RG.Коаксиальные кабели с малыми потерями обычно используются в WLAN, сотовой связи, PCS, ISM и многих других беспроводных приложениях. Коаксиальный кабель серии LMR рассчитан на использование вне помещений, а также подходит для использования внутри помещений. Среди перечисленных ниже типов коаксиальных кабелей серия RG является самой низкой. качественные и самые тонкие (RG174 & RG178, RG58). Вкладки серий 100 и 200 ниже содержат подробные характеристики.

Коэффициент затухания на фут не зависит от длины кабеля: то есть затухание на расстоянии 10 футов в 10 раз превышает затухание на расстоянии 1 фут и т. Д.

Затухание в коаксиальном кабеле для антенных кабелей: Потеря мощности сигнала в антенном кабеле: лучше всего иметь самый короткий кабель, который будет соответствовать вашим потребностям.

Поскольку коаксиальный антенный кабель передает радиочастотную (РЧ) мощность из одной точки в другую, мощность, которая поступает в него, снижается по длине радиочастотного кабеля, что означает, что меньшая мощность достигает удаленного устройства, чем входящая в радиочастотный кабель. Эта потеря мощности в коаксиальном кабеле называется затуханием.Потери определяются в децибелах на единицу длины на заданной частоте:

Коаксиальный кабель, используемый в антенных кабелях Data Alliance: Мы используем антенные кабели с низкими потерями для обеспечения превосходного качества связи. Наши кабели подходят для использования внутри и вне помещений, обеспечивают превосходные значения согласования и потерь. Оба разъема припаяны, а не обжаты, что обеспечивает наилучшее качество сигнала.

Наши более короткие кабели (менее двух метров) мы производим с типом кабеля, эквивалентным LMR100 или выше, по качеству и потерям сигнала на метр.Все наши кабели длиной 2 метра и более изготавливаются из кабеля, эквивалентного LMR200 по качеству и потерям сигнала на метр. Более высокое качество кабеля в наших кабелях означает меньшие потери сигнала / лучшую производительность.

Наши кабели длиной от 2 до 9 метров изготовлены из кабеля типа , эквивалентного LMR200 по качеству и потерям сигнала на метр. Более длинные кабели, изготовленные из кабеля, эквивалентного LMR400. Более высокое качество кабеля наших кабелей означает меньшие потери сигнала и лучшую производительность.

РЕШЕНИЯ ПРИ ПОТЕРИ СИГНАЛА :

Решение состоит в том, чтобы уменьшить длину антенных кабелей или вообще исключить их, если возможно: поднесите устройство WiFi как можно ближе к антенне.

Воспользуйтесь одним из следующих решений:

Кабели и адаптеры типа N для антенн

Разъем типа N

• Data Alliance предоставляет кабели типа N с коаксиальным кабелем типа LMR-100, LMR200 и LMR400, а также 1.13 для использования с кабелями U.FL и MHF4: Эти коаксиальные кабели предназначены для передачи сигналов без искажений.
• Предлагает полосу пропускания до 11 ГГц.
• Наши N-образные соединители (включая гайки и шайбы, которые входят в стандартную комплектацию наших N-гнездовых соединителей) никелированы и поэтому устойчивы к ржавчине.
• Доступны модели с прямым углом, что облегчает их использование в тесноте, чтобы антенны WiFi оставались вертикальными.
• Доступны версии с резьбой и скольжения
• Все кабели и адаптеры Data Alliance типа N имеют сопротивление 50 Ом.

Коаксиальный кабель типа N — это ВЧ-разъем среднего размера с резьбовым соединением, используемый для подключения коаксиальных кабелей среднего и миниатюрного размера.Штекерные и розеточные соединители обычно изготавливаются из латуни или нержавеющей стали. Они подключаются к коаксиальному кабелю или к печатной плате путем обжима, зажима или пайки. Штекер и гнездо полностью взаимозаменяемы и в основном соответствуют спецификациям MIL-C_39012.

Разъемы

N-типа отличаются повышенной надежностью и долговечностью даже в суровых условиях. Разъемы типа N при правильном соединении соединяются и герметизируются (с использованием уплотнительного кольца) до степени защиты IP67. При IP67 контакт свободен от твердых загрязнений, таких как пыль и песок, водонепроницаем до значительной глубины погружения и устойчив к вибрации.Поэтому они устойчивы к атмосферным воздействиям и подходят для наружного применения.

Применение соединителей типа N и кабелей типа N

Есть две версии разъемов типа N. 11 ГГц при сопротивлении 50 Ом и 3 ГГц при сопротивлении 75 Ом. Оба имеют разные приложения, и их не следует менять местами. Ответные части разных версий могут привести к необратимому повреждению разъемов. [Все кабели и адаптеры Data Alliance типа N имеют сопротивление 50 Ом].

Разъемы

типа N предназначены для использования в системах, где важны надежность и производительность.Первоначально они использовались военными для передачи микроволн. С тех пор появилось множество вариантов применения благодаря их долговечности и появлению прямоугольных разъемов для удобной прокладки кабелей. Вот некоторые из областей, в которых широко используются разъем и кабели типа N:

• Системы вещания
• Базовые станции
• Микроволновое радио
• Наружные антенны
• Радиолокационное оборудование
• Спутниковые системы
• Защита от перенапряжения
• Беспроводная локальная сеть

Разъемы

типа N имеют широкий спектр применения от низкочастотного до высокочастотного оборудования.Единственная проблема с разъемами иногда заключается в различении разъемов 50 Ом и 75 Ом. Некоторые производители обычно не маркируют их, неосведомленные люди могут принудительно соединить разные версии, что приведет к ослаблению и ненадежности соединения или необратимому повреждению.

Разъем типа N

• Data Alliance предлагает кабели типа N с коаксиальным кабелем типа LMR-100, LMR200 и LMR400, а также кабели 1.13 для использования с кабелями U.FL и MHF4: эти коаксиальные кабели предназначены для передачи сигналов без искажений.
• Предлагает полосу пропускания до 11 ГГц.
• Наши N-образные соединители (включая гайки и шайбы, которые входят в стандартную комплектацию наших N-гнездовых соединителей) никелированы и поэтому устойчивы к ржавчине.
• Доступны модели с прямым углом, что облегчает их использование в тесноте, чтобы антенны WiFi оставались вертикальными.
• Доступны версии с резьбой и скольжения
• Все кабели и адаптеры Data Alliance типа N имеют сопротивление 50 Ом.

Коаксиальный кабель типа N — это ВЧ-разъем среднего размера с резьбовым соединением, используемый для подключения коаксиальных кабелей среднего и миниатюрного размера.Штекерные и розеточные соединители обычно изготавливаются из латуни или нержавеющей стали. Они подключаются к коаксиальному кабелю или к печатной плате путем обжима, зажима или пайки. Штекер и гнездо полностью взаимозаменяемы и в основном соответствуют спецификациям MIL-C_39012.

Разъемы

N-типа отличаются повышенной надежностью и долговечностью даже в суровых условиях. Разъемы типа N при правильном соединении соединяются и герметизируются (с использованием уплотнительного кольца) до степени защиты IP67. При IP67 контакт свободен от твердых загрязнений, таких как пыль и песок, водонепроницаем до значительной глубины погружения и устойчив к вибрации.Поэтому они устойчивы к атмосферным воздействиям и подходят для наружного применения.

Применение соединителей типа N и кабелей типа N

Есть две версии разъемов типа N. 11 ГГц при сопротивлении 50 Ом и 3 ГГц при сопротивлении 75 Ом. Оба имеют разные приложения, и их не следует менять местами. Ответные части разных версий могут привести к необратимому повреждению разъемов. [Все кабели и адаптеры Data Alliance типа N имеют сопротивление 50 Ом].

Разъемы

типа N предназначены для использования в системах, где важны надежность и производительность.Первоначально они использовались военными для передачи микроволн. С тех пор появилось множество вариантов применения благодаря их долговечности и появлению прямоугольных разъемов для удобной прокладки кабелей. Вот некоторые из областей, в которых широко используются разъем и кабели типа N:

• Системы вещания
• Базовые станции
• Микроволновое радио
• Наружные антенны
• Радиолокационное оборудование
• Спутниковые системы
• Защита от перенапряжения
• Беспроводная локальная сеть

Разъемы

типа N имеют широкий спектр применения от низкочастотного до высокочастотного оборудования.Единственная проблема с разъемами иногда заключается в различении разъемов 50 Ом и 75 Ом. Некоторые производители обычно не маркируют их, неосведомленные люди могут принудительно соединить разные версии, что приведет к ослаблению и ненадежности соединения или необратимому повреждению.

Кабели антенны GPS

Кабели для антенн GPS

Многие антенны GPS имеют штекерные разъемы SMA или антенные кабели к штекерным разъемам SMA:

• Ознакомьтесь с нашими предложениями по кабелям SMA.

Глобальная система позиционирования или Антенные кабели GPS представляют собой отрезки коаксиального кабеля, которые специально используются для передачи сигналов GPS от GPS-антенны к нисходящему GPS-радиоприемнику с минимальными затратами. потеря или изменение. Это критически важный компонент для использования проприетарной спутниковой радионавигационной системы , созданной и принадлежащей правительству США, и которая может использоваться для доступа к функциям определения местоположения, навигации и времени в системе.Следовательно, кабель необходим для спутниковой связи между Космическим и Пользовательским сегментами GPS. Данные, полученные антенной GPS, передаются по кабелю на приемник GPS. Это спутниковое навигационное устройство имеет программные возможности и драйверы для извлечения данных из спутниковой системы и отображения их в доступном формате.

Кабель GPS оканчивается классом радиочастотного разъема, совместимого с антенным разъемом и способного обеспечить надежное механическое и электрическое соединение.Кабели могут использоваться для подключения внешней антенны GPS к устройству GPS или внутренней антенны GPS внутри устройства. Они также могут потребоваться для подключения малошумящего усилителя (LNA) , как описано ниже.

Тип кабеля, используемого в качестве кабеля GPS , имеет решающее значение для работы кабельной сборки с особыми типами коаксиального кабеля, которые производятся с предпочтительными низкими потерями.Характер сигнала GPS, рассмотренный ниже, означает, что длина кабеля GPS должна быть минимальной, насколько это возможно. Это достигается несколькими способами, в частности, путем двойного экранирования коаксиального кабеля и сохранения небольшой длины кабеля.

Предлагаемый здесь набор кабелей GPS произведен в соответствии с высочайшими стандартами качества и происхождения. Все материалы и изготовление наших кабелей GPS соответствуют требованиям ЕС по ограничению использования опасных веществ (RoHS) и законодательству о конфликтных минералах, например Закону Додда-Франка (2010) и Положению о конфликтных минералах (2020) .

О GPS

Что такое GPS?

Глобальная система определения местоположения — первая в мире спутниковая радионавигационная система. Он был разработан Министерством обороны США в 1970-х годах и был новым и амбициозным проектом. В течение следующих 20 лет США запустили и создали группировку из 24 спутников, находящихся на непрерывной орбите, число которых в настоящее время увеличилось до 30.Созвездие спутников GPS используется для предоставления точных геолокационных и хронологических данных, которые могут использоваться как в военных, так и в гражданских целях. Это делается с помощью непрерывного спутникового вещания с орбитальных спутников. Первоначально доступ к передаваемому сигналу был ограничен военными США, но с 2000 года он был доступен всем, кто может получать и использовать сигнал с помощью совместимого устройства, которое имеет беспрепятственный обзор неба. Правительством США сохраняется возможность выборочной деградации или приостановки работы GPS в любое время.

Как работает GPS

GPS использует 24 орбитальных спутника, которые были расположены на средней околоземной орбите, так что минимум 4 спутника будут видны приемникам из любой точки Земли. Каждый спутник опоясывает Землю дважды за 24 часа, путешествуя со скоростью более 8000 миль (12 875 километров) в час. Каждый орбитальный спутник в созвездии непрерывно передает сигнал, который кодирует данные о конкретном времени и местоположении, используя синхронизированные атомные часы, которые находятся на борту спутников.Эти радиопередачи постоянно отслеживаются и при необходимости корректируются Космическими силами США через разветвленную сеть центров управления и контроля. Ключевые компоненты сигнала GPS включают в себя:

1. Код псевдослучайного шума (PRN) — это уникальная двоичная последовательность, которая используется для идентификации передающего спутника. PRN выбирается для предотвращения помех между множественными сигналами спутников GPS и функционирует как тип кода расширения, который увеличивает полосу пропускания сигнала GPS.
2. Эфемеридные данные предоставляют информацию о состоянии радиовещательного спутника, а также конкретные данные о точности спутника, номере недели, возрасте переданных данных и времени. Он остается действительным для целей вычислений в течение двух часов с момента его трансляции, известного как Время эфемерид (ToE).
3. Данные альманаха предоставляют дополнительные данные о местоположении и местоположении, которые сообщают о созвездии в целом.Эти данные действительны до 90 дней и могут использоваться приемниками GPS для сокращения времени до первого определения местоположения.

PRN — это идентифицирующий компонент с эфемеридами и данными альманаха, обеспечивающий радионавигационную часть спутникового сообщения. Загрузка всего сообщения может занять несколько минут, хотя получатели могут сократить это время, полагаясь только на данные эфемерид. Сигнал широковещательной передачи GPS используется приемниками GPS для определения времени прибытия (TOA) и времени полета (TOF) .Зная время прибытия сигнала, а также положение, направление движения и скорость передающих спутников, можно построить график курса спутника по отношению к положению приемника на Земле.

Полосы частот, используемые GPS

Спутниковые сигналы

GPS — это сигналы с частотой ниже 2 ГГц, которые используют полосу радиоспектра, известную как L-диапазон . Институт инженеров по электротехнике и радиоэлектронике (IEEE) определил диапазон L, который охватывает от 1 до 2 ГГц и в основном используется для аэрокосмической и спутниковой связи.Частотные сигналы L-диапазона имеют преимущество, поскольку они способны эффективно проникать в ионосферу, атмосферные облака, туман и осадки без необходимости использования громоздкой лучевой антенны для приема сигналов. Основные частоты L-диапазона, используемые GPS для гражданского доступа:

• L1 работает на частоте 1575,42 МГц и имеет ширину 15,345 МГц.
• L2 работает на частоте 1227,60 МГц и имеет ширину канала 11 МГц.
• L5 работает по адресу 1176.45 МГц с полосой пропускания 12,5 МГц.

Используемые частоты прямо пропорциональны частоте L-диапазона по умолчанию атомных часов, переносимых орбитальными спутниками. Они обеспечивают адекватную полосу пропускания не только для данных часов, но также для кодирования кодов PRN, данных эфемерид и данных альманаха на несущем сигнале. В зависимости от используемой GPS-антенны можно принимать одну, две или все три частоты для быстрого получения сигнала и кратчайшего времени для первого определения.

Кабели антенны GPS: ключевые моменты

Выбор кабеля антенны GPS имеет решающее значение для работы антенны и приемника GPS из-за нескольких заметных недостатков в системе, которая зависит от приема сигналов внеземного происхождения. К тому времени, когда сигнал GPS проник во все слои атмосферы Земли, чтобы добраться до приемника, значительная часть электромагнитной энергии была поглощена, что означает, что полученный сигнал уже ослаблен.Ключевые проблемы, с которыми сталкиваются с сигналами GPS, включают:

1. Многолучевые помехи от GPS — это часто встречающаяся проблема, которая увеличивает время, необходимое устройству GPS для определения местоположения. Эти помехи вызваны отражением и рассеянием сигнала GPS от зданий, растительности или других природных или искусственных сооружений. Это приводит к генерации множества альтернативных отраженных версий сигнала, которые поступают на приемную антенну с задержкой и могут затухать или искажать общий сигнал, что приводит к ошибкам в расчетах местоположения.
2. Плохая погода может привести к ухудшению сигнала GPS, несмотря на его надежное проникновение. Работоспособность наружной GPS-антенны может быть снижена из-за образования льда и снега, а особенно плотные осадки и густой туман могут задержать получение сигнала и время для первого определения местоположения.
3. Городские районы имеют плохую прямую видимость для антенн GPS и целевых спутников из-за плотности застройки, которая снижает воздействие открытого неба.Плохая видимость означает, что устройство будет испытывать смещение положения и низкую точность. Застроенные зоны также вызывают больше эффектов многолучевого распространения из-за отражения сигнала от плотных строительных материалов и поверхностей, таких как бетон.
4. Внутренние помещения делают GPS неэффективным, поскольку они закрыты и не подвергаются воздействию спутникового сигнала. К тому времени, как сигнал проникает в здание, он настолько ослабляется, что его уже нельзя будет использовать.

Качественные кабели и антенны GPS необходимы для правильной работы устройств GPS

Эти проблемы означают, что приемная антенна и радиооборудование, используемое для GPS, должны эффективно принимать и ретранслировать сигнал GPS.Кроме того, из-за энергопотребления, необходимого для устройств GPS, потребуется оптимальная батарея или питание от сети, а интерфейсное программное обеспечение, используемое для картографии, должно быть точным. Высококачественный кабель GPS жизненно важен для сведения потерь сигнала к абсолютному минимуму для правильной работы этой радиочастотной цепи.

Антенны, используемые для GPS, должны быть эффективными Всенаправленные антенны с сопротивлением 50 Ом Антенны с правой круговой поляризацией (RHCP) , которая соответствует поляризации сигнала GPS и позволяет антенне принимать сигнал в любой точке из зенита к горизонту.Антенны GPS обычно имеют высокое усиление, с юридическими ограничениями, установленными Федеральной комиссией по связи (FCC). В сочетании с хорошо согласованными линиями передачи по коаксиальному кабелю эти антенны эффективно преобразуют не менее 50% получаемой электромагнитной энергии в излучаемую мощность с коэффициентом стоячей волны по напряжению (КСВН) , который поддерживается как можно более низким.

Лучший коаксиальный кабель для сборки кабеля GPS

• Лучший коаксиальный кабель для GPS — это коаксиальный кабель с низкими потерями , который имеет уменьшенные потери или затухание сигнала по всей длине на частотах L-диапазона, используемых GPS.

Уникальная структура коаксиального кабеля делает его наиболее эффективным средством передачи сигналов GPS от источника к оконечному устройству. Его двойные внешний и внутренний проводники защищают электромагнитную энергию, проходящую по линии, от внешних помех и удерживают передаваемую радиочастотную энергию внутри линии. Тип коаксиального кабеля, выбранного для использования в качестве кабеля антенны GPS, будет определять необходимые радиочастотные разъемы, а электрические характеристики для всей сборки должны быть точно согласованы, чтобы минимизировать потери или отклонения в общей сборке.

В пределах верхнего предела частоты (частоты среза) кабеля GPS, радиочастотные сигналы распространяются по его длине в режиме поперечного электрического и магнитного (TEM) поля, при этом электрические и магнитные поля расположены под прямым углом друг к другу и ось кабеля. Пределы кабеля будут определяться диаметром кабеля с меньшим диаметром кабеля антенны GPS, допускающего более высокие частоты. Это, однако, должно быть сбалансировано с ослаблением, возникающим на более высоких частотах из-за диэлектрических потерь и скин-эффекта.

Потеря сигнала GPS через антенные кабели

Затухание — это количество радиочастотной энергии, которая теряется при передаче сигнала по длине кабеля. Потери обычно связаны с рассеянием тепла, скин-эффектом, утечкой из-за плохого экранирования кабеля и диэлектрическими потерями, а также частью сигнала, который может быть отражен из-за разрывов в линии. На частотах ниже 10 ГГц, таких как частоты L-диапазона, используемые GPS, потери в проводниках являются основным фактором потерь сигнала.

Экранирование — ключ к эффективности кабеля антенны GPS

Экранирование защищает кабель антенны GPS от потерь на излучение, которые могут нарушить работу узла. Хотя обеспечить 100% экранирование линии сложно, хорошо экранированный кабель будет поддерживать электромагнитные поля внутри кабеля и сводить потери на излучение к минимуму. Утечка радиочастотной энергии не только снижает мощность и качество сигнала, но также может быть источником помех.Комбинация полностью закрытого диэлектрического слоя, медной оплетки и слоев экрана из фольги минимизирует проникновение нежелательной электромагнитной энергии через внешние слои кабеля, а также устранение помех от окружающей среды, окружающей кабель. Кабели с хорошей эффективностью экранирования сочетают в себе механизмы экранирования (например, слой оплетки с внутренним экраном из фольги) для максимального покрытия от потери сигнала.

LMR 100 Антенный кабель GPS

LMR 100 или аналогичный высококачественный коаксиальный кабель обеспечивает лучшую производительность для антенного кабеля GPS.Этот полугибкий коаксиальный мини-кабель известен своими превосходными характеристиками и исключительно низкими потерями и поэтому обычно используется в сборках кабелей GPS. Физические и электрические характеристики этого кабеля, подробно описанные ниже, подтверждают его полезность для подключения к GPS.

Физические характеристики и характеристики антенного кабеля LMR 100 GPS

LMR 100 имеет структуру, сравнимую с большинством коаксиальных кабелей, с ключевыми функциями, повышающими его характеристики в качестве кабеля с низкими потерями.Диаметр LMR 100 составляет 0,11 дюйма или (2,79 мм) , а кабель известен своей гибкостью, что означает, что его можно легко проложить без риска повреждения. Этот надежный кабель также устойчив к погодным условиям и ультрафиолетовому излучению, а срок его службы составляет десятилетия, что делает его хорошим выбором для установки антенны GPS.

Сплошной центральный провод из неизолированной стали, плакированной медью (BCCS), имеет высокую проводимость. Диэлектрик из полиэтилена (РЕ), окружающий проводник, улучшает электрические характеристики кабеля и остается устойчивым к воде и химическим растворителям.Слой диэлектрика окружен неограниченной алюминиевой лентой и внешней оплеткой из луженой меди, которая покрыта внешней пластиковой оболочкой, обычно из ПВХ или полиэтилена.

Важность двойного экранирования кабелей антенны GPS

Конструкция этого кабеля с двойным экранированием является отличительной особенностью с комбинацией фольги и оплетки, особенно полезной для снижения потерь сигнала GPS, особенно потерь излучения из-за скин-эффекта в центральном проводе.Его эффективность экранирования превышает 90 децибел. Лента из алюминиевой лавсановой фольги полностью закрывает диэлектрик, обеспечивая 100% покрытие, устойчивое к растрескиванию при изгибе кабеля. Экран из луженой медной оплетки плотно оплетен с охватом не менее 95%. Эта качественная плотная тесьма благотворно заземляет.

Электрические характеристики коаксиального кабеля антенны GPS LMR 100

Этот коаксиальный кабель с сопротивлением 50 Ом обеспечивает надежную работу на частотах L-диапазона с ограничением частоты более 60 ГГц.Материалы и конструкция этого кабеля GPS позволяют ему удерживать ток внутри кабеля, что отражается в его емкости , равной 30,8 пФ / фут (100,1 пФ / м). Он имеет индукцию 0,077 мкГн / фут (0,25 мкГн / м). Это мера способности кабеля противостоять кондуктивному току, связанная с импедансом кабеля. Его ядро ​​BCCS обладает высокой проводимостью, а скорость распространения (Vp), выраженная в процентах от скорости света, составляет 66%. Его стальной сердечник с медным покрытием также выдерживает напряжение до 500 вольт.

Ключевые разъемы, используемые на кабельных сборках антенны GPS

Выбор разъема, используемого в кабеле антенны GPS, также должен минимизировать потери сигнала, отражения и дисперсию. Идеально подобранный однородный соединитель на самом деле не существует, но многие хорошие варианты соединителя доступны в предварительно собранных антенных кабелях GPS , которые обеспечивают хорошую производительность. Все коаксиальные разъемы, которые обычно используются, имеют полное сопротивление 50 Ом с диапазоном частот, который полностью соответствует возможности подключения L-диапазона.Большинство разъемов также поддерживают на минимальном уровне КСВ, вносимые потери и утечку радиочастоты, обеспечивая при этом большое количество циклов сопряжения для долговечности сборки. Миниатюрные или микроминиатюрные разъемы могут использоваться для подключения GPS-антенны непосредственно к печатной плате через микроминиатюрный переходник для пигтейлов, который должен быть как можно короче.

Общие разъемы, используемые в сборке кабеля антенны GPS LMR 100, включают:

Часто задаваемые вопросы

Как установить антенну GPS?

Позаботьтесь о том, чтобы правильно установить антенну GPS и кабель , чтобы убедиться, что она работает должным образом.Вот несколько ключевых шагов для правильной установки GPS-антенны:

1. Как правильно определить местонахождение антенны GPS

Для правильной работы антенн GPS требуется беспрепятственный доступ к открытому небу, чтобы они были видны как можно большему количеству спутников. Установите антенну как можно выше на крыше здания или автомобиля, вдали от других крупных конструкций, которые будут мешать линии горизонта. Подходящая система крепления на столб или кронштейн может использоваться для зданий, а магнитные крепления или системы крепления через сквозные отверстия обычно используются для транспортных средств.При размещении антенны следует избегать других установок антенны, а также среды, в которой антенна или ее кабель могут быть погружены в стоячую воду или покрыты растительностью или снегом.

2. Подключение кабеля GPS к антенне

Коаксиальный кабель должен быть подключен как к антенне, так и к другим вспомогательным устройствам GPS, включая молниеотводы и малошумящие усилители. Для различных радиокомпонентов может потребоваться несколько подходящих кабелей для внутренней и внешней антенны GPS , и переходников.Длина кабеля должна быть как можно короче, и в идеале следует избегать использования адаптеров, поскольку они увеличивают нарушения целостности системы. Антенный кабель можно поддерживать с помощью кабельных подвесок или устанавливать в герметичном кабелепроводе, в котором можно разместить его разъемы.

3. Оцените работу системы GPS и при необходимости отрегулируйте установку

Все компоненты в сборке могут потребовать регулировки, если установка антенны GPS работает плохо.При необходимости переместите антенну и ее крепление. Регулировка длины кабеля может существенно повлиять на производительность всей системы. После достижения оптимальной производительности антенны GPS систему можно должным образом гидроизолировать с помощью ленты для коаксиального кабеля или диэлектрической смазки для герметизации и защиты любых открытых соединений.

Работают ли эти кабели с другими системами спутниковой навигации?

Кабели антенны GPS, доступные выше, могут быть использованы для компетентного обеспечения связи для любой глобальной навигационной спутниковой системы (GNSS) , включая:

• ГЛОНАСС (Россия)
• BeiDou (Китай)
• Галилео (Европейский Союз)
• Квази-Зенит (Япония)

Все эти альтернативные спутниковые навигационные системы работают на той же основе, что и GPS, но отличаются количеством используемых спутников и орбитальных плоскостей.

Можно ли использовать RG 174 в качестве кабеля GPS?

RG 174 — это гибкий коаксиальный кабель, диаметр которого аналогичен LMR 100. Однако он отличается от кабелей типа LMR 100, поскольку имеет только одинарный экран, многожильный внутренний провод и нижний предел частоты. LMR 100 — лучший выбор для Кабельная разводка антенны GPS , так как имеет более низкое затухание в дБ / фут на каждой частоте .

Что такое LNA?

A Малошумящий усилитель (LNA) — это электронное устройство, которое можно установить в линию для усиления очень маломощных сигналов GPS. Обычный усилитель будет усиливать как принимаемый сигнал, так и любые присутствующие помехи или шум. Малошумящий усилитель способен убирать шум из сигнала, сохраняя оптимальное соотношение сигнал / шум (SNR) .

Заключение

Выбор кабеля GPS имеет решающее значение для работы антенны и приемника GPS.Антенные кабели GPS следует выбирать из-за их качества экранирования, с коаксиальным кабелем с двойным экраном, таким как LMR 100, обеспечивающим наименьшие потери сигнала. Кабельные сборки антенны GPS оснащены высококачественными прочными разъемами, которые выдерживают повторяющиеся циклы соединения и внешние условия.

Узнать больше

Кабели для антенн GPS

Многие антенны GPS имеют штекерные разъемы SMA или антенные кабели к штекерным разъемам SMA:

• Ознакомьтесь с нашими предложениями по кабелям SMA.

Глобальная система позиционирования или Антенные кабели GPS представляют собой отрезки коаксиального кабеля, которые специально используются для передачи сигналов GPS от GPS-антенны к нисходящему GPS-радиоприемнику с минимальными затратами. потеря или изменение. Это критически важный компонент для использования проприетарной спутниковой радионавигационной системы , созданной и принадлежащей правительству США, и которая может использоваться для доступа к функциям определения местоположения, навигации и времени в системе.Следовательно, кабель необходим для спутниковой связи между Космическим и Пользовательским сегментами GPS. Данные, полученные антенной GPS, передаются по кабелю на приемник GPS. Это спутниковое навигационное устройство имеет программные возможности и драйверы для извлечения данных из спутниковой системы и отображения их в доступном формате.

Кабель GPS оканчивается классом радиочастотного разъема, совместимого с антенным разъемом и способного обеспечить надежное механическое и электрическое соединение.Кабели могут использоваться для подключения внешней антенны GPS к устройству GPS или внутренней антенны GPS внутри устройства. Они также могут потребоваться для подключения малошумящего усилителя (LNA) , как описано ниже.

Тип кабеля, используемого в качестве кабеля GPS , имеет решающее значение для работы кабельной сборки с особыми типами коаксиального кабеля, которые производятся с предпочтительными низкими потерями.Характер сигнала GPS, рассмотренный ниже, означает, что длина кабеля GPS должна быть минимальной, насколько это возможно. Это достигается несколькими способами, в частности, путем двойного экранирования коаксиального кабеля и сохранения небольшой длины кабеля.

Предлагаемый здесь набор кабелей GPS произведен в соответствии с высочайшими стандартами качества и происхождения. Все материалы и изготовление наших кабелей GPS соответствуют требованиям ЕС по ограничению использования опасных веществ (RoHS) и законодательству о конфликтных минералах, например Закону Додда-Франка (2010) и Положению о конфликтных минералах (2020) .

О GPS

Что такое GPS?

Глобальная система определения местоположения — первая в мире спутниковая радионавигационная система. Он был разработан Министерством обороны США в 1970-х годах и был новым и амбициозным проектом. В течение следующих 20 лет США запустили и создали группировку из 24 спутников, находящихся на непрерывной орбите, число которых в настоящее время увеличилось до 30.Созвездие спутников GPS используется для предоставления точных геолокационных и хронологических данных, которые могут использоваться как в военных, так и в гражданских целях. Это делается с помощью непрерывного спутникового вещания с орбитальных спутников. Первоначально доступ к передаваемому сигналу был ограничен военными США, но с 2000 года он был доступен всем, кто может получать и использовать сигнал с помощью совместимого устройства, которое имеет беспрепятственный обзор неба. Правительством США сохраняется возможность выборочной деградации или приостановки работы GPS в любое время.

Как работает GPS

GPS использует 24 орбитальных спутника, которые были расположены на средней околоземной орбите, так что минимум 4 спутника будут видны приемникам из любой точки Земли. Каждый спутник опоясывает Землю дважды за 24 часа, путешествуя со скоростью более 8000 миль (12 875 километров) в час. Каждый орбитальный спутник в созвездии непрерывно передает сигнал, который кодирует данные о конкретном времени и местоположении, используя синхронизированные атомные часы, которые находятся на борту спутников.Эти радиопередачи постоянно отслеживаются и при необходимости корректируются Космическими силами США через разветвленную сеть центров управления и контроля. Ключевые компоненты сигнала GPS включают в себя:

1. Код псевдослучайного шума (PRN) — это уникальная двоичная последовательность, которая используется для идентификации передающего спутника. PRN выбирается для предотвращения помех между множественными сигналами спутников GPS и функционирует как тип кода расширения, который увеличивает полосу пропускания сигнала GPS.
2. Эфемеридные данные предоставляют информацию о состоянии радиовещательного спутника, а также конкретные данные о точности спутника, номере недели, возрасте переданных данных и времени. Он остается действительным для целей вычислений в течение двух часов с момента его трансляции, известного как Время эфемерид (ToE).
3. Данные альманаха предоставляют дополнительные данные о местоположении и местоположении, которые сообщают о созвездии в целом.Эти данные действительны до 90 дней и могут использоваться приемниками GPS для сокращения времени до первого определения местоположения.

PRN — это идентифицирующий компонент с эфемеридами и данными альманаха, обеспечивающий радионавигационную часть спутникового сообщения. Загрузка всего сообщения может занять несколько минут, хотя получатели могут сократить это время, полагаясь только на данные эфемерид. Сигнал широковещательной передачи GPS используется приемниками GPS для определения времени прибытия (TOA) и времени полета (TOF) .Зная время прибытия сигнала, а также положение, направление движения и скорость передающих спутников, можно построить график курса спутника по отношению к положению приемника на Земле.

Полосы частот, используемые GPS

Спутниковые сигналы

GPS — это сигналы с частотой ниже 2 ГГц, которые используют полосу радиоспектра, известную как L-диапазон . Институт инженеров по электротехнике и радиоэлектронике (IEEE) определил диапазон L, который охватывает от 1 до 2 ГГц и в основном используется для аэрокосмической и спутниковой связи.Частотные сигналы L-диапазона имеют преимущество, поскольку они способны эффективно проникать в ионосферу, атмосферные облака, туман и осадки без необходимости использования громоздкой лучевой антенны для приема сигналов. Основные частоты L-диапазона, используемые GPS для гражданского доступа:

• L1 работает на частоте 1575,42 МГц и имеет ширину 15,345 МГц.
• L2 работает на частоте 1227,60 МГц и имеет ширину канала 11 МГц.
• L5 работает по адресу 1176.45 МГц с полосой пропускания 12,5 МГц.

Используемые частоты прямо пропорциональны частоте L-диапазона по умолчанию атомных часов, переносимых орбитальными спутниками. Они обеспечивают адекватную полосу пропускания не только для данных часов, но также для кодирования кодов PRN, данных эфемерид и данных альманаха на несущем сигнале. В зависимости от используемой GPS-антенны можно принимать одну, две или все три частоты для быстрого получения сигнала и кратчайшего времени для первого определения.

Кабели антенны GPS: ключевые моменты

Выбор кабеля антенны GPS имеет решающее значение для работы антенны и приемника GPS из-за нескольких заметных недостатков в системе, которая зависит от приема сигналов внеземного происхождения. К тому времени, когда сигнал GPS проник во все слои атмосферы Земли, чтобы добраться до приемника, значительная часть электромагнитной энергии была поглощена, что означает, что полученный сигнал уже ослаблен.Ключевые проблемы, с которыми сталкиваются с сигналами GPS, включают:

1. Многолучевые помехи от GPS — это часто встречающаяся проблема, которая увеличивает время, необходимое устройству GPS для определения местоположения. Эти помехи вызваны отражением и рассеянием сигнала GPS от зданий, растительности или других природных или искусственных сооружений. Это приводит к генерации множества альтернативных отраженных версий сигнала, которые поступают на приемную антенну с задержкой и могут затухать или искажать общий сигнал, что приводит к ошибкам в расчетах местоположения.
2. Плохая погода может привести к ухудшению сигнала GPS, несмотря на его надежное проникновение. Работоспособность наружной GPS-антенны может быть снижена из-за образования льда и снега, а особенно плотные осадки и густой туман могут задержать получение сигнала и время для первого определения местоположения.
3. Городские районы имеют плохую прямую видимость для антенн GPS и целевых спутников из-за плотности застройки, которая снижает воздействие открытого неба.Плохая видимость означает, что устройство будет испытывать смещение положения и низкую точность. Застроенные зоны также вызывают больше эффектов многолучевого распространения из-за отражения сигнала от плотных строительных материалов и поверхностей, таких как бетон.
4. Внутренние помещения делают GPS неэффективным, поскольку они закрыты и не подвергаются воздействию спутникового сигнала. К тому времени, как сигнал проникает в здание, он настолько ослабляется, что его уже нельзя будет использовать.

Качественные кабели и антенны GPS необходимы для правильной работы устройств GPS

Эти проблемы означают, что приемная антенна и радиооборудование, используемое для GPS, должны эффективно принимать и ретранслировать сигнал GPS.Кроме того, из-за энергопотребления, необходимого для устройств GPS, потребуется оптимальная батарея или питание от сети, а интерфейсное программное обеспечение, используемое для картографии, должно быть точным. Высококачественный кабель GPS жизненно важен для сведения потерь сигнала к абсолютному минимуму для правильной работы этой радиочастотной цепи.

Антенны, используемые для GPS, должны быть эффективными Всенаправленные антенны с сопротивлением 50 Ом Антенны с правой круговой поляризацией (RHCP) , которая соответствует поляризации сигнала GPS и позволяет антенне принимать сигнал в любой точке из зенита к горизонту.Антенны GPS обычно имеют высокое усиление, с юридическими ограничениями, установленными Федеральной комиссией по связи (FCC). В сочетании с хорошо согласованными линиями передачи по коаксиальному кабелю эти антенны эффективно преобразуют не менее 50% получаемой электромагнитной энергии в излучаемую мощность с коэффициентом стоячей волны по напряжению (КСВН) , который поддерживается как можно более низким.

Лучший коаксиальный кабель для сборки кабеля GPS

• Лучший коаксиальный кабель для GPS — это коаксиальный кабель с низкими потерями , который имеет уменьшенные потери или затухание сигнала по всей длине на частотах L-диапазона, используемых GPS.

Уникальная структура коаксиального кабеля делает его наиболее эффективным средством передачи сигналов GPS от источника к оконечному устройству. Его двойные внешний и внутренний проводники защищают электромагнитную энергию, проходящую по линии, от внешних помех и удерживают передаваемую радиочастотную энергию внутри линии. Тип коаксиального кабеля, выбранного для использования в качестве кабеля антенны GPS, будет определять необходимые радиочастотные разъемы, а электрические характеристики для всей сборки должны быть точно согласованы, чтобы минимизировать потери или отклонения в общей сборке.

В пределах верхнего предела частоты (частоты среза) кабеля GPS, радиочастотные сигналы распространяются по его длине в режиме поперечного электрического и магнитного (TEM) поля, при этом электрические и магнитные поля расположены под прямым углом друг к другу и ось кабеля. Пределы кабеля будут определяться диаметром кабеля с меньшим диаметром кабеля антенны GPS, допускающего более высокие частоты. Это, однако, должно быть сбалансировано с ослаблением, возникающим на более высоких частотах из-за диэлектрических потерь и скин-эффекта.

Потеря сигнала GPS через антенные кабели

Затухание — это количество радиочастотной энергии, которая теряется при передаче сигнала по длине кабеля. Потери обычно связаны с рассеянием тепла, скин-эффектом, утечкой из-за плохого экранирования кабеля и диэлектрическими потерями, а также частью сигнала, который может быть отражен из-за разрывов в линии. На частотах ниже 10 ГГц, таких как частоты L-диапазона, используемые GPS, потери в проводниках являются основным фактором потерь сигнала.

Экранирование — ключ к эффективности кабеля антенны GPS

Экранирование защищает кабель антенны GPS от потерь на излучение, которые могут нарушить работу узла. Хотя обеспечить 100% экранирование линии сложно, хорошо экранированный кабель будет поддерживать электромагнитные поля внутри кабеля и сводить потери на излучение к минимуму. Утечка радиочастотной энергии не только снижает мощность и качество сигнала, но также может быть источником помех.Комбинация полностью закрытого диэлектрического слоя, медной оплетки и слоев экрана из фольги минимизирует проникновение нежелательной электромагнитной энергии через внешние слои кабеля, а также устранение помех от окружающей среды, окружающей кабель. Кабели с хорошей эффективностью экранирования сочетают в себе механизмы экранирования (например, слой оплетки с внутренним экраном из фольги) для максимального покрытия от потери сигнала.

LMR 100 Антенный кабель GPS

LMR 100 или аналогичный высококачественный коаксиальный кабель обеспечивает лучшую производительность для антенного кабеля GPS.Этот полугибкий коаксиальный мини-кабель известен своими превосходными характеристиками и исключительно низкими потерями и поэтому обычно используется в сборках кабелей GPS. Физические и электрические характеристики этого кабеля, подробно описанные ниже, подтверждают его полезность для подключения к GPS.

Физические характеристики и характеристики антенного кабеля LMR 100 GPS

LMR 100 имеет структуру, сравнимую с большинством коаксиальных кабелей, с ключевыми функциями, повышающими его характеристики в качестве кабеля с низкими потерями.Диаметр LMR 100 составляет 0,11 дюйма или (2,79 мм) , а кабель известен своей гибкостью, что означает, что его можно легко проложить без риска повреждения. Этот надежный кабель также устойчив к погодным условиям и ультрафиолетовому излучению, а срок его службы составляет десятилетия, что делает его хорошим выбором для установки антенны GPS.

Сплошной центральный провод из неизолированной стали, плакированной медью (BCCS), имеет высокую проводимость. Диэлектрик из полиэтилена (РЕ), окружающий проводник, улучшает электрические характеристики кабеля и остается устойчивым к воде и химическим растворителям.Слой диэлектрика окружен неограниченной алюминиевой лентой и внешней оплеткой из луженой меди, которая покрыта внешней пластиковой оболочкой, обычно из ПВХ или полиэтилена.

Важность двойного экранирования кабелей антенны GPS

Конструкция этого кабеля с двойным экранированием является отличительной особенностью с комбинацией фольги и оплетки, особенно полезной для снижения потерь сигнала GPS, особенно потерь излучения из-за скин-эффекта в центральном проводе.Его эффективность экранирования превышает 90 децибел. Лента из алюминиевой лавсановой фольги полностью закрывает диэлектрик, обеспечивая 100% покрытие, устойчивое к растрескиванию при изгибе кабеля. Экран из луженой медной оплетки плотно оплетен с охватом не менее 95%. Эта качественная плотная тесьма благотворно заземляет.

Электрические характеристики коаксиального кабеля антенны GPS LMR 100

Этот коаксиальный кабель с сопротивлением 50 Ом обеспечивает надежную работу на частотах L-диапазона с ограничением частоты более 60 ГГц.Материалы и конструкция этого кабеля GPS позволяют ему удерживать ток внутри кабеля, что отражается в его емкости , равной 30,8 пФ / фут (100,1 пФ / м). Он имеет индукцию 0,077 мкГн / фут (0,25 мкГн / м). Это мера способности кабеля противостоять кондуктивному току, связанная с импедансом кабеля. Его ядро ​​BCCS обладает высокой проводимостью, а скорость распространения (Vp), выраженная в процентах от скорости света, составляет 66%. Его стальной сердечник с медным покрытием также выдерживает напряжение до 500 вольт.

Ключевые разъемы, используемые на кабельных сборках антенны GPS

Выбор разъема, используемого в кабеле антенны GPS, также должен минимизировать потери сигнала, отражения и дисперсию. Идеально подобранный однородный соединитель на самом деле не существует, но многие хорошие варианты соединителя доступны в предварительно собранных антенных кабелях GPS , которые обеспечивают хорошую производительность. Все коаксиальные разъемы, которые обычно используются, имеют полное сопротивление 50 Ом с диапазоном частот, который полностью соответствует возможности подключения L-диапазона.Большинство разъемов также поддерживают на минимальном уровне КСВ, вносимые потери и утечку радиочастоты, обеспечивая при этом большое количество циклов сопряжения для долговечности сборки. Миниатюрные или микроминиатюрные разъемы могут использоваться для подключения GPS-антенны непосредственно к печатной плате через микроминиатюрный переходник для пигтейлов, который должен быть как можно короче.

Общие разъемы, используемые в сборке кабеля антенны GPS LMR 100, включают:

Часто задаваемые вопросы

Как установить антенну GPS?

Позаботьтесь о том, чтобы правильно установить антенну GPS и кабель , чтобы убедиться, что она работает должным образом.Вот несколько ключевых шагов для правильной установки GPS-антенны:

1. Как правильно определить местонахождение антенны GPS

Для правильной работы антенн GPS требуется беспрепятственный доступ к открытому небу, чтобы они были видны как можно большему количеству спутников. Установите антенну как можно выше на крыше здания или автомобиля, вдали от других крупных конструкций, которые будут мешать линии горизонта. Подходящая система крепления на столб или кронштейн может использоваться для зданий, а магнитные крепления или системы крепления через сквозные отверстия обычно используются для транспортных средств.При размещении антенны следует избегать других установок антенны, а также среды, в которой антенна или ее кабель могут быть погружены в стоячую воду или покрыты растительностью или снегом.

2. Подключение кабеля GPS к антенне

Коаксиальный кабель должен быть подключен как к антенне, так и к другим вспомогательным устройствам GPS, включая молниеотводы и малошумящие усилители. Для различных радиокомпонентов может потребоваться несколько подходящих кабелей для внутренней и внешней антенны GPS , и переходников.Длина кабеля должна быть как можно короче, и в идеале следует избегать использования адаптеров, поскольку они увеличивают нарушения целостности системы. Антенный кабель можно поддерживать с помощью кабельных подвесок или устанавливать в герметичном кабелепроводе, в котором можно разместить его разъемы.

3. Оцените работу системы GPS и при необходимости отрегулируйте установку

Все компоненты в сборке могут потребовать регулировки, если установка антенны GPS работает плохо.При необходимости переместите антенну и ее крепление. Регулировка длины кабеля может существенно повлиять на производительность всей системы. После достижения оптимальной производительности антенны GPS систему можно должным образом гидроизолировать с помощью ленты для коаксиального кабеля или диэлектрической смазки для герметизации и защиты любых открытых соединений.

Работают ли эти кабели с другими системами спутниковой навигации?

Кабели антенны GPS, доступные выше, могут быть использованы для компетентного обеспечения связи для любой глобальной навигационной спутниковой системы (GNSS) , включая:

• ГЛОНАСС (Россия)
• BeiDou (Китай)
• Галилео (Европейский Союз)
• Квази-Зенит (Япония)

Все эти альтернативные спутниковые навигационные системы работают на той же основе, что и GPS, но отличаются количеством используемых спутников и орбитальных плоскостей.

Можно ли использовать RG 174 в качестве кабеля GPS?

RG 174 — это гибкий коаксиальный кабель, диаметр которого аналогичен LMR 100. Однако он отличается от кабелей типа LMR 100, поскольку имеет только одинарный экран, многожильный внутренний провод и нижний предел частоты. LMR 100 — лучший выбор для Кабельная разводка антенны GPS , так как имеет более низкое затухание в дБ / фут на каждой частоте .

Что такое LNA?

A Малошумящий усилитель (LNA) — это электронное устройство, которое можно установить в линию для усиления очень маломощных сигналов GPS. Обычный усилитель будет усиливать как принимаемый сигнал, так и любые присутствующие помехи или шум. Малошумящий усилитель способен убирать шум из сигнала, сохраняя оптимальное соотношение сигнал / шум (SNR) .

Заключение

Выбор кабеля GPS имеет решающее значение для работы антенны и приемника GPS.Антенные кабели GPS следует выбирать из-за их качества экранирования, с коаксиальным кабелем с двойным экраном, таким как LMR 100, обеспечивающим наименьшие потери сигнала. Кабельные сборки антенны GPS оснащены высококачественными прочными разъемами, которые выдерживают повторяющиеся циклы соединения и внешние условия.

Узнать больше

Инструменты для коаксиальных кабелей

Инструменты для зачистки коаксиального кабеля, гаечный ключ RP-SMA / SMA и инструменты для вставки U.FL и MHF4.

Высококачественные инструменты для антенных кабелей и разъемов
Ручные инструменты и аксессуары для коаксиальных кабелей и радиочастотных разъемов — это предметы, которые используются для:

• точно зачистить коаксиальные кабели,
• правильно подключите антенные разъемы,
• затяните коаксиальные разъемы до соответствующего уровня крутящего момента,
• и защитите открытые незакрепленные концы неиспользуемых радиочастотных разъемов.

Использование правильных компонентов при сборке и передаче антенных кабелей улучшит работу вашего радиочастотного оборудования, а также продлит его срок службы. Инструменты для подготовки коаксиального кабеля широко используются профессионалами, любителями и потребителями в следующих секторах: телекоммуникации , Satcom , кабельное телевидение , испытания и измерения , беспроводные сети , аудиовизуальные , звуковая инженерия и другие.

Инструменты и аксессуары для коаксиального кабеля, соответствующие RoHS
Все наше электрическое и электронное оборудование (EEE) тщательно закуплено и соответствует директиве по ограничению содержания опасных веществ (RoHS) .Наш инвентарь инструментов для антенных кабелей, где это применимо, также соответствует законодательству, касающемуся происхождения Вольфрам, олово, тантал и золото (3TG) :

• Раздел 1502 Закона Додда-Франка
• Положение о конфликтных полезных ископаемых (2021 г.)

Основные инструменты для антенных кабелей
Следующие инструменты для установки коаксиального кабеля и аксессуары для антенных разъемов можно использовать для подготовки кабеля в соответствии с профессиональными стандартами.Технические специалисты используют следующие элементы для безопасного и эффективного зачистки, обрезки и заделки антенных кабелей, а также для затяжки сопряженных коаксиальных разъемов. В зависимости от типа и масштаба радиочастотного контура или установки сетевой инфраструктуры, эти элементы, возможно, придется использовать часто и широко, поэтому они рассчитаны на длительный срок службы с минимальной утомляемостью пользователя. Их можно с уверенностью использовать в домашних, коммерческих и промышленных условиях.

[A] Что такое инструмент для зачистки коаксиального кабеля?
A Устройство для зачистки коаксиального кабеля — это ручной инструмент, который используется для снятия оболочки, экрана оплетки и изоляции коаксиального кабеля.Для этого лезвия устройства для зачистки надрезают слои кабеля с удалением заглушек, чтобы обнажить нижележащие слои без повреждения экрана кабеля и проводника. Острые лезвия прорезают различные пластиковые и металлические слои коаксиального кабеля. Это делается ступенчатым образом, оставляя внутренний проводник открытым с изолятором, экраном и оболочкой, расположенными так, чтобы они соответствовали присоединению совместимого разъема для завершения подготовленного кабеля. Использование устройства для зачистки коаксиального кабеля гораздо менее подвержено ошибкам оператора, экономит время и дает стабильные результаты по сравнению с зачисткой кабеля вручную.

Устройства для зачистки кабеля бывают разных конструкций и типов, в том числе:

• Триммеры Drop
• Инструменты для удаления керна, снятия изоляции и снятия фасок
• Инструменты для снятия изоляции и снятия фаски
• Некоторые съемники имеют встроенный инструмент для обжима

Устройства для зачистки могут иметь два или три режущих лезвия и различаются по глубине, на которую они разрезают слои кабелей для снятия изоляции.Они также имеют размер в соответствии с типом и диаметром готового коаксиального кабеля, с регулировкой глубины и длины зачистки с помощью шестигранного ключа. Инструмент для зачистки кабеля разработан таким образом, чтобы не разрезать кабель слишком глубоко, что может стать проблемой при зачистке кабеля ножом или другим лезвием. Длина полосы соответствует отраслевым стандартам, а сила резания, применяемая к коаксиальному кабелю, контролируется, что снижает риск деформации кабеля. На многих конструкциях имеется отверстие для пальца оператора.Палец используется для нажатия на ножевой рычаг, зацепляя ножи, а также для вращения устройства для зачистки кабеля на кабеле.

[B] Что такое инструмент для вставки соединителя U.FL?
Инструменты для вставки U.FL используются для подключения и отключения разъема Hirose U.FL, который широко используется в приложениях, монтируемых на печатную плату. С этим миниатюрным разъемом легче работать с помощью металлического зажимного приспособления, которое точно соответствует точным размерам этого миниатюрного разъема.Этот инструмент гарантирует, что соединитель вставлен и извлечен правильно, чтобы он не повредился, поскольку он хрупкий и имеет ограниченное количество циклов соединения.
Чтобы отсоединить разъем U.FL, концевую часть инструмента вставляют зубцами под фланцы охватывающего разъема, который затем можно снять с установленного на печатной плате вилочного разъема на одной линии с его осью сопряжения.

[C] Что такое инструмент для вставки разъема MHF4?
Двухтактный инструмент MHF-4 — это специальный ручной инструмент, позволяющий правильно подсоединять и отсоединять разъем IPEX MHF-4.Разъем MHF-4 имеет высоту сопряжения всего 1,2 дюйма, что затрудняет обращение с разъемом. Эти металлические зажимы имеют точную форму, соответствующую размерам этого хрупкого миниатюрного разъема, который обычно устанавливается на поверхность.

Инструменты для вставки / извлечения, подобные этим, для разъемов MHF-4 и UFL , можно использовать для извлечения этих хрупких разъемов из состояния сочленения без повреждения разъема или близлежащих электронных компонентов. Поскольку эти миниатюрные разъемы часто устанавливаются на печатных платах с большим количеством компонентов, экстрактор представляет собой простой и эффективный способ отключения разъема без нарушения работы коаксиального кабеля, разъема или гнезда.

[D] Что такое соединительный ключ SMA / RP-SMA?
Ключ для разъемов SMA — это динамометрический ключ для радиочастотных разъемов, необходимый для правильного совмещения стандартных разъемов SMA и разъемов обратной полярности.

Оба этих типа резьбовых сверхминиатюрных радиочастотных разъемов имеют внешнюю шестигранную гайку (5/16 дюйма в противоположных плоскостях) на корпусе охватываемого разъема. Гайка имеет идентичные размеры с шестигранной гайкой Общества автомобильных инженеров (SAE).

Этот плоский динамометрический ключ точно соответствует этой шестигранной гайке и используется для ее затяжки до соответствующего уровня крутящего момента. Гаечный ключ также можно использовать с переходниками.

С помощью гаечного ключа SMA стандартные разъемы SMA и разъемы обратной полярности могут быть затянуты с высокой точностью, что означает, что разъемы в устройствах и системах полностью совмещены и работают должным образом. Динамометрический ключ используется для предотвращения недостаточной или чрезмерной затяжки этих разъемов, что может привести к повреждению или ослаблению соединений в критических интерфейсах и ухудшению общей производительности системы.Используя динамометрический ключ, технические специалисты могут получить точное и стабильное соединение.

[E] Что такое пылезащитные колпачки?
Пылезащитные колпачки или пылезащитные колпачки радиочастотных разъемов — это покрытия, специально предназначенные для установки на несоединенные концы антенных разъемов. Закрыв открытые концы разъемов, они могут быть защищены от загрязнений, которые могут застрять в резьбе разъема и на хрупком внутреннем стыковочном интерфейсе. Поскольку пылезащитные колпачки защищают разъемы от попадания пыли и влаги, они помогают предотвратить коррозию, которая может повредить не только разъем, но и кабель, к которому он прикреплен.Некоторые пылезащитные колпачки имеют код защиты от проникновения, указывающий степень герметичности, которую они обеспечивают.

Разъем SMA и его аналог с обратной полярностью — широко используемые радиочастотные разъемы, используемые в таких приложениях, как сотовые и беспроводные сети и GPS. Пылезащитные крышки разъемов SMA и RP SMA полезны для защиты разъемов во время монтажных работ и могут использоваться как в краткосрочной, так и в долгосрочной перспективе. Во время установки их можно использовать для предотвращения накопления статического заряда в кабеле, который будет подключен к антенне.

Поскольку стандартные разъемы SMA и разъемы обратной полярности имеют идентичный корпус по конструкции, эти крышки разъемов могут использоваться для соединения с любым типом разъемов типа «розетка» (jack).

Пылезащитные колпачки могут быть из латуни или нержавеющей стали, которые подвергаются прецизионной механической обработке для сопряжения с этими разъемами в соответствии со спецификациями MIL. Эти крышки часто согласованы по импедансу (и содержат изолятор), чтобы они не мешали работе других компонентов в радиочастотном устройстве или цепи, в которой они используются.Также доступны более простые пластиковые крышки, которые также прикручиваются к гнезду SMA. Некоторые устройства снабжены цепью или нейлоновым шнуром, чтобы предотвратить потерю пылезащитной крышки из кабельной сборки.

Почему инструменты для антенных кабелей важны?

Использование правильных инструментов для установки и стыковки радиочастотных разъемов минимизирует нарушения целостности.
В идеальной радиочастотной системе антенны, кабели и нисходящие устройства должны иметь одну непрерывную линию без изменений конструкции или импеданса.Это называется совпадающей линией . В действительности радиочастотные линии имеют несколько разрывов по длине.

A несплошность — это место на линии, где есть изменение импеданса с отклонением от стандарта 50 Ом. Это может быть из-за:

• Изменение диаметра проводника или изолятора,
• Ступенчатые изменения, когда кабели оканчиваются разъемами, а разъемы сопрягаются с разъемами,
• Откровенные зазоры, особенно в слое изолятора.

Разрывы создавали отражения электромагнитных волн, при которых отражались как падающий ток, так и напряжение. Линия с разрывами — это несовпадающая линия .

Переданные волны продолжают двигаться вперед, а отраженные волны возвращаются к источнику. Множественные отраженные волны будут распространяться в зависимости от количества и степени неоднородностей на линии. Если падающая и отраженная волны встречаются, они компенсируют друг друга, что приводит к кратковременным или различным степеням замирания в зависимости от количества возникающих отражений.

Цель выбора, присоединения и подключения антенных кабелей и разъемов с помощью подходящих инструментов и принадлежностей — свести эти нарушения целостности к абсолютному минимуму.

Неправильное обращение с разъемами при их установке и стыковке приводит к образованию продуктов с пассивной интермодуляцией (PIM).
При неправильном обращении с разъемами и кабелями их можно легко повредить. Неравномерности, нелинейности и другие структурные различия в разъемах и кабелях являются причиной пассивной интермодуляции с генерацией смешанных частотных продуктов, которые вызывают помехи сигнала, что является проблемой в сотовых и беспроводных сетях.

Основные источники PIM в антенных кабелях и разъемах:

• Плохо соединенные разъемы с недостаточным крутящим моментом или те, которые были ослаблены из-за вибрации, толчков или других физических ударов.
• Проникновение загрязняющих веществ, таких как пыль, грязь и влага.
• Коррозия и ее продукты
• Масло и консистентная смазка, которые могут препятствовать чистому контакту между токопроводящими частями разъема
• Металлические чешуйки или припой от крепления разъема к кабелю.
• Неравномерное соприкосновение поверхностей разъема металл-металл из-за чрезмерной затяжки, застревания диэлектрического материала или деформации разъемов.

Указанные выше проблемы можно свести к минимуму при правильном обращении с нашим выбором инструментов для антенного кабеля.

Часто задаваемые вопросы по инструментам для антенных кабелей

Как прикрепить разъем SMA к коаксиальному кабелю?
Разъемы SMA часто сочетаются с полужесткими и гибкими коаксиальными кабелями, такими как кабель RG58 или LMR 100, в различных областях применения.Правильное подключение коаксиального кабеля к разъему SMA будет означать, что кабельная сборка работает правильно, как указано выше.

[A] Определите и отделите компоненты разъема (корпус и центральный контакт).
[B] Зачистите коаксиальный кабель, следуя инструкциям производителя разъема. Сдвиньте назад проволочную оплетку, как указано выше, после того, как с кабеля будет снята изоляция, чтобы разместить корпус разъема.
[C] Центральный контакт разъема должен быть размещен над центральным проводящим проводом коаксиального кабеля.Контакт следует прижать вниз так, чтобы он находился на уровне изолятора. Обрежьте лишнюю изоляцию, не повреждая проводящий провод.
[D] Затем центральный контакт можно припаять или обжать к коаксиальному проводу. Припой следует наносить через отверстие в прикрепленном контакте. При пайке обычно требуется припой 0,020 дюйма (0,51 мм).
[E] Теперь контакт и кабель можно продеть в корпус разъема. Убедитесь, что кабель плотно прилегает к изолятору в корпусе разъема без зазоров.
[F] Корпус разъема можно припаять или обжать на кабеле.
[G] Для дополнительной защиты с разъемом можно использовать термоусадочную манжету, но ее необходимо навинтить на кабель до полной сборки разъема.

* Если вы не уверены в правильности подключения разъемов к антенным кабелям, покупка предварительно смонтированных антенных кабелей не только удобна, но и обеспечивает хорошую производительность. Ознакомьтесь с нашей подборкой высококачественных антенных кабелей здесь.

Как подобрать разъем RP-SMA?
Правильное соединение разъемов RP-SMA существенно влияет на производительность беспроводного сетевого оборудования. Плохое соединение ухудшит качество сигнала. Использование гаечного ключа для затягивания разъема оказывает заметное влияние на передачу микроволн. Вот шаги для правильного подключения разъемов RP-SMA.

• Осмотрите разъемы RP-SMA типа «папа» и «мама» перед их стыковкой. Они должны быть чистыми и неповрежденными.
• Совместите вилку и розетку разъемов и сдвиньте их вместе. Это должно быть плавное, беспрепятственное действие. При выполнении этого шага следите за тем, чтобы центральная ось штекерного гнезда была совмещена с гнездовым штифтом.
• Поверните соединитель на шестигранной гайке с наружной резьбой до упора вручную. Не вращайте кабель или устройство. Избегайте вращения центрального штифта в гнезде, так как это может повредить его.
• Выполните окончательное соединение с помощью гаечного ключа. Прикрепите гаечный ключ SMA к шестигранной гайке, удерживая корпус охватывающего разъема неподвижно, чтобы предотвратить проворачивание кабеля или устройства. Эта затяжка выполняется с крутящим моментом от 3 до 5 фунтов футов для латунных соединителей RP-SMA или от 7 до 10 фунтов футов для соединителей из нержавеющей стали. Затягивание следует производить только до тех пор, пока не будет достигнута «точка излома». Чрезмерное затягивание приведет к повреждению разъема.

* При работе с кабелями и разъемами вы можете носить заземленный браслет, чтобы защитить себя от статического разряда во время работы.

Как подключить разъем MHF4?
Поскольку это самый маленький в мире радиочастотный разъем, подсоединение и отсоединение этого миниатюрного разъема вручную может быть чрезвычайно трудным. Откидной штекер разъема MHF4 предназначен для подключения отрезка микрокоаксиального кабеля с соответствующей изоляцией, а затем его опускают, чтобы он соответствовал установленному разъему MHF-4. Штекер необходимо правильно выровнять и удерживать перпендикулярно гнезду, прежде чем надавить на верхнюю часть штекера для подключения.Если есть перекос, заглушка часто повреждается. Инструмент для вытягивания и толкания упрощает совместное открытие и закрытие этого разъема, поскольку он подходит к верхней части вилки, так что его можно толкать вертикально вниз и поднимать для отсоединения.

Можно ли многократно подключать и отключать разъем U.FL или MHF-4?
Миниатюрные коаксиальные разъемы, такие как разъем U.FL, не рассчитаны на большое количество циклов сопряжения. Он рассчитан всего на 30 циклов спаривания.Использование инструмента для извлечения повысит долговечность этого разъема. Разъем MHF-4 также не предназначен для повторных подключений и рассчитан на 30 циклов соединения.

В чем разница между устройством для зачистки коаксиального кабеля с 2 и 3 лезвиями?
Эти два типа инструментов для зачистки различаются слоями кабеля, которые они могут удалить.

• Инструмент для зачистки кабеля с двумя лезвиями снимает изоляцию с внешней оболочки и диэлектрика коаксиального кабеля, создавая два разных уровня.
• Устройство для зачистки коаксиального кабеля с 3 лезвиями снимает три слоя кабеля — внешнюю оболочку, экран и диэлектрик, оставляя каждый слой открытым ступенчатым образом.

Зачистка коаксиального кабеля до двух уровней может быть полезной для подключения некоторых разъемов. Коннектор типа F (широко используемый для аудиовизуальных материалов), в частности, требует двухуровневой планки для его крепления. Съемник с 3 лезвиями полезен для разъемов, таких как разъемы SMA и RP-SMA

.

Как использовать устройство для зачистки коаксиального кабеля?
Это инструкции для устройства для зачистки коаксиального кабеля с двумя лезвиями .Если вы снимаете изоляцию с кабеля в первый раз, возможно, стоит использовать лишний кабель, на котором вы можете попрактиковаться, чтобы получить наилучшие результаты.

• Оранжевый V-образный блок в углу устройства для зачистки кабеля можно отрегулировать, сняв его. Для этого нажмите на V-образный блок с противоположной стороны (отверткой) и надавите на губку съемника, чтобы освободить V-образный блок. Затем его можно повернуть, чтобы приспособить к кабелю правильного калибра, и снова вставить.
• Глубина лезвий устройства для зачистки также должна быть отрегулирована в соответствии с типом используемого вами коаксиального кабеля. Возьмите шестигранный ключ , который идет в комплекте со съемником коаксиального кабеля, и используйте его, чтобы отрегулировать лезвия с помощью винтов с внутренним шестигранником на нижней стороне съемника. Вращение ключа поднимет или опускает лезвие на желаемую длину.
• Откройте зажимы устройства для зачистки и вставьте кабель так, чтобы он был заподлицо с оранжевым V-образным блоком.
• Вставьте палец в отверстие для пальца и поверните им трижды по часовой стрелке и трижды против часовой стрелки на кабеле.
• Теперь можно снять кабель со съемника . Не используйте лезвия для зачистки, чтобы стащить с кабеля заглушки / остатки. Открываем стриппер, снимаем кабель и удаляем остатки вручную .
• Отогните лишнюю проволочную оплетку на коаксиальном кабеле, чтобы радиочастотный разъем находился на оголенном коаксиальном кабеле.

Есть ли другие аксессуары для антенных кабелей и разъемов?
Для защиты антенных кабелей и разъемов от воздействия окружающей среды можно использовать несколько аксессуаров. Как и пылезащитные колпачки коаксиальных разъемов, эти аксессуары предотвращают попадание пыли и влаги и должны использоваться при прокладке кабелей вне помещений.

• Коаксиальная лента — это липкая эластичная мастичная лента, которую можно обернуть вокруг сопряженных радиочастотных разъемов и кабелей.Лента оборачивается вокруг разъема, коаксиального кабеля и сформована для обеспечения изолирующего и водонепроницаемого уплотнения. Когда необходим доступ к разъему, его можно аккуратно отрезать и отклеить.
• Силиконовая консистентная смазка , также известная как диэлектрическая смазка , является отличным электрическим изолятором и обеспечивает хорошую электрическую защиту разъемов. Его можно нанести на резьбу соединителей, чтобы создать барьер, непроницаемый для влаги и воздействия воздуха, которые могут вызвать коррозию.
• Водонепроницаемые муфты — еще один метод защиты наружных прокладок радиочастотных кабелей. Эти герметичные блоки содержат сопряженные разъемы в герметичном корпусе, поэтому он не может быть поврежден под воздействием окружающей среды. Кабельные вводы могут быть установлены в стенах наружных шкафов с аналогичной целью.

Заключение
Возможность правильно обращаться, собирать и подключать антенные кабели и разъемы существенно влияет на характеристики радиочастотных цепей, в которых они используются.Правильные инструменты для антенных кабелей необходимы для обеспечения правильной установки радиочастотных компонентов и антенн в приложениях, где их функция критически важна.

Узнать больше

Инструменты для зачистки коаксиального кабеля, ключ RP-SMA / SMA и инструменты для вставки U.FL и MHF4.

Высококачественные инструменты для антенных кабелей и разъемов
Ручные инструменты и аксессуары для коаксиальных кабелей и радиочастотных разъемов — это предметы, которые используются для:

• точно зачистить коаксиальные кабели,
• правильно подключите антенные разъемы,
• затяните коаксиальные разъемы до соответствующего уровня крутящего момента,
• и защитите открытые незакрепленные концы неиспользуемых радиочастотных разъемов.

Использование правильных компонентов при сборке и передаче антенных кабелей улучшит работу вашего радиочастотного оборудования, а также продлит его срок службы. Инструменты для подготовки коаксиального кабеля широко используются профессионалами, любителями и потребителями в следующих секторах: телекоммуникации , Satcom , кабельное телевидение , испытания и измерения , беспроводные сети , аудиовизуальные , звуковая инженерия и другие.

Инструменты и аксессуары для коаксиального кабеля, соответствующие RoHS
Все наше электрическое и электронное оборудование (EEE) тщательно закуплено и соответствует директиве по ограничению содержания опасных веществ (RoHS) . Наш инвентарь инструментов для антенных кабелей, где это применимо, также соответствует законодательству, касающемуся происхождения Вольфрам, олово, тантал и золото (3TG) :

• Раздел 1502 Закона Додда-Франка
• Положение о конфликтных полезных ископаемых (2021 г.)

Основные инструменты для антенных кабелей
Следующие инструменты для установки коаксиального кабеля и аксессуары для антенных разъемов можно использовать для подготовки кабеля в соответствии с профессиональными стандартами.Технические специалисты используют следующие элементы для безопасного и эффективного зачистки, обрезки и заделки антенных кабелей, а также для затяжки сопряженных коаксиальных разъемов. В зависимости от типа и масштаба радиочастотного контура или установки сетевой инфраструктуры, эти элементы, возможно, придется использовать часто и широко, поэтому они рассчитаны на длительный срок службы с минимальной утомляемостью пользователя. Их можно с уверенностью использовать в домашних, коммерческих и промышленных условиях.

[A] Что такое инструмент для зачистки коаксиального кабеля?
A Устройство для зачистки коаксиального кабеля — это ручной инструмент, который используется для снятия оболочки, экрана оплетки и изоляции коаксиального кабеля.Для этого лезвия устройства для зачистки надрезают слои кабеля с удалением заглушек, чтобы обнажить нижележащие слои без повреждения экрана кабеля и проводника. Острые лезвия прорезают различные пластиковые и металлические слои коаксиального кабеля. Это делается ступенчатым образом, оставляя внутренний проводник открытым с изолятором, экраном и оболочкой, расположенными так, чтобы они соответствовали присоединению совместимого разъема для завершения подготовленного кабеля. Использование устройства для зачистки коаксиального кабеля гораздо менее подвержено ошибкам оператора, экономит время и дает стабильные результаты по сравнению с зачисткой кабеля вручную.

Устройства для зачистки кабеля бывают разных конструкций и типов, в том числе:

• Триммеры Drop
• Инструменты для удаления керна, снятия изоляции и снятия фасок
• Инструменты для снятия изоляции и снятия фаски
• Некоторые съемники имеют встроенный инструмент для обжима

Устройства для зачистки могут иметь два или три режущих лезвия и различаются по глубине, на которую они разрезают слои кабелей для снятия изоляции.Они также имеют размер в соответствии с типом и диаметром готового коаксиального кабеля, с регулировкой глубины и длины зачистки с помощью шестигранного ключа. Инструмент для зачистки кабеля разработан таким образом, чтобы не разрезать кабель слишком глубоко, что может стать проблемой при зачистке кабеля ножом или другим лезвием. Длина полосы соответствует отраслевым стандартам, а сила резания, применяемая к коаксиальному кабелю, контролируется, что снижает риск деформации кабеля. На многих конструкциях имеется отверстие для пальца оператора.Палец используется для нажатия на ножевой рычаг, зацепляя ножи, а также для вращения устройства для зачистки кабеля на кабеле.

[B] Что такое инструмент для вставки соединителя U.FL?
Инструменты для вставки U.FL используются для подключения и отключения разъема Hirose U.FL, который широко используется в приложениях, монтируемых на печатную плату. С этим миниатюрным разъемом легче работать с помощью металлического зажимного приспособления, которое точно соответствует точным размерам этого миниатюрного разъема.Этот инструмент гарантирует, что соединитель вставлен и извлечен правильно, чтобы он не повредился, поскольку он хрупкий и имеет ограниченное количество циклов соединения.
Чтобы отсоединить разъем U.FL, концевую часть инструмента вставляют зубцами под фланцы охватывающего разъема, который затем можно снять с установленного на печатной плате вилочного разъема на одной линии с его осью сопряжения.

[C] Что такое инструмент для вставки разъема MHF4?
Двухтактный инструмент MHF-4 — это специальный ручной инструмент, позволяющий правильно подсоединять и отсоединять разъем IPEX MHF-4.Разъем MHF-4 имеет высоту сопряжения всего 1,2 дюйма, что затрудняет обращение с разъемом. Эти металлические зажимы имеют точную форму, соответствующую размерам этого хрупкого миниатюрного разъема, который обычно устанавливается на поверхность.

Инструменты для вставки / извлечения, подобные этим, для разъемов MHF-4 и UFL , можно использовать для извлечения этих хрупких разъемов из состояния сочленения без повреждения разъема или близлежащих электронных компонентов. Поскольку эти миниатюрные разъемы часто устанавливаются на печатных платах с большим количеством компонентов, экстрактор представляет собой простой и эффективный способ отключения разъема без нарушения работы коаксиального кабеля, разъема или гнезда.

[D] Что такое соединительный ключ SMA / RP-SMA?
Ключ для разъемов SMA — это динамометрический ключ для радиочастотных разъемов, необходимый для правильного совмещения стандартных разъемов SMA и разъемов обратной полярности.

Оба этих типа резьбовых сверхминиатюрных радиочастотных разъемов имеют внешнюю шестигранную гайку (5/16 дюйма в противоположных плоскостях) на корпусе охватываемого разъема. Гайка имеет идентичные размеры с шестигранной гайкой Общества автомобильных инженеров (SAE).

Этот плоский динамометрический ключ точно соответствует этой шестигранной гайке и используется для ее затяжки до соответствующего уровня крутящего момента. Гаечный ключ также можно использовать с переходниками.

С помощью гаечного ключа SMA стандартные разъемы SMA и разъемы обратной полярности могут быть затянуты с высокой точностью, что означает, что разъемы в устройствах и системах полностью совмещены и работают должным образом. Динамометрический ключ используется для предотвращения недостаточной или чрезмерной затяжки этих разъемов, что может привести к повреждению или ослаблению соединений в критических интерфейсах и ухудшению общей производительности системы.Используя динамометрический ключ, технические специалисты могут получить точное и стабильное соединение.

[E] Что такое пылезащитные колпачки?
Пылезащитные колпачки или пылезащитные колпачки радиочастотных разъемов — это покрытия, специально предназначенные для установки на несоединенные концы антенных разъемов. Закрыв открытые концы разъемов, они могут быть защищены от загрязнений, которые могут застрять в резьбе разъема и на хрупком внутреннем стыковочном интерфейсе. Поскольку пылезащитные колпачки защищают разъемы от попадания пыли и влаги, они помогают предотвратить коррозию, которая может повредить не только разъем, но и кабель, к которому он прикреплен.Некоторые пылезащитные колпачки имеют код защиты от проникновения, указывающий степень герметичности, которую они обеспечивают.

Разъем SMA и его аналог с обратной полярностью — широко используемые радиочастотные разъемы, используемые в таких приложениях, как сотовые и беспроводные сети и GPS. Пылезащитные крышки разъемов SMA и RP SMA полезны для защиты разъемов во время монтажных работ и могут использоваться как в краткосрочной, так и в долгосрочной перспективе. Во время установки их можно использовать для предотвращения накопления статического заряда в кабеле, который будет подключен к антенне.

Поскольку стандартные разъемы SMA и разъемы обратной полярности имеют идентичный корпус по конструкции, эти крышки разъемов могут использоваться для соединения с любым типом разъемов типа «розетка» (jack).

Пылезащитные колпачки могут быть из латуни или нержавеющей стали, которые подвергаются прецизионной механической обработке для сопряжения с этими разъемами в соответствии со спецификациями MIL. Эти крышки часто согласованы по импедансу (и содержат изолятор), чтобы они не мешали работе других компонентов в радиочастотном устройстве или цепи, в которой они используются.Также доступны более простые пластиковые крышки, которые также прикручиваются к гнезду SMA. Некоторые устройства снабжены цепью или нейлоновым шнуром, чтобы предотвратить потерю пылезащитной крышки из кабельной сборки.

Почему инструменты для антенных кабелей важны?

Использование правильных инструментов для установки и стыковки радиочастотных разъемов минимизирует нарушения целостности.
В идеальной радиочастотной системе антенны, кабели и нисходящие устройства должны иметь одну непрерывную линию без изменений конструкции или импеданса.Это называется совпадающей линией . В действительности радиочастотные линии имеют несколько разрывов по длине.

A несплошность — это место на линии, где есть изменение импеданса с отклонением от стандарта 50 Ом. Это может быть из-за:

• Изменение диаметра проводника или изолятора,
• Ступенчатые изменения, когда кабели оканчиваются разъемами, а разъемы сопрягаются с разъемами,
• Откровенные зазоры, особенно в слое изолятора.

Разрывы создавали отражения электромагнитных волн, при которых отражались как падающий ток, так и напряжение. Линия с разрывами — это несовпадающая линия .

Переданные волны продолжают двигаться вперед, а отраженные волны возвращаются к источнику. Множественные отраженные волны будут распространяться в зависимости от количества и степени неоднородностей на линии. Если падающая и отраженная волны встречаются, они компенсируют друг друга, что приводит к кратковременным или различным степеням замирания в зависимости от количества возникающих отражений.

Цель выбора, присоединения и подключения антенных кабелей и разъемов с помощью подходящих инструментов и принадлежностей — свести эти нарушения целостности к абсолютному минимуму.

Неправильное обращение с разъемами при их установке и стыковке приводит к образованию продуктов с пассивной интермодуляцией (PIM).
При неправильном обращении с разъемами и кабелями их можно легко повредить. Неравномерности, нелинейности и другие структурные различия в разъемах и кабелях являются причиной пассивной интермодуляции с генерацией смешанных частотных продуктов, которые вызывают помехи сигнала, что является проблемой в сотовых и беспроводных сетях.

Основные источники PIM в антенных кабелях и разъемах:

• Плохо соединенные разъемы с недостаточным крутящим моментом или те, которые были ослаблены из-за вибрации, толчков или других физических ударов.
• Проникновение загрязняющих веществ, таких как пыль, грязь и влага.
• Коррозия и ее продукты
• Масло и консистентная смазка, которые могут препятствовать чистому контакту между токопроводящими частями разъема
• Металлические чешуйки или припой от крепления разъема к кабелю.
• Неравномерное соприкосновение поверхностей разъема металл-металл из-за чрезмерной затяжки, застревания диэлектрического материала или деформации разъемов.

Указанные выше проблемы можно свести к минимуму при правильном обращении с нашим выбором инструментов для антенного кабеля.

Часто задаваемые вопросы по инструментам для антенных кабелей

Как прикрепить разъем SMA к коаксиальному кабелю?
Разъемы SMA часто сочетаются с полужесткими и гибкими коаксиальными кабелями, такими как кабель RG58 или LMR 100, в различных областях применения.Правильное подключение коаксиального кабеля к разъему SMA будет означать, что кабельная сборка работает правильно, как указано выше.

[A] Определите и отделите компоненты разъема (корпус и центральный контакт).
[B] Зачистите коаксиальный кабель, следуя инструкциям производителя разъема. Сдвиньте назад проволочную оплетку, как указано выше, после того, как с кабеля будет снята изоляция, чтобы разместить корпус разъема.
[C] Центральный контакт разъема должен быть размещен над центральным проводящим проводом коаксиального кабеля.Контакт следует прижать вниз так, чтобы он находился на уровне изолятора. Обрежьте лишнюю изоляцию, не повреждая проводящий провод.
[D] Затем центральный контакт можно припаять или обжать к коаксиальному проводу. Припой следует наносить через отверстие в прикрепленном контакте. При пайке обычно требуется припой 0,020 дюйма (0,51 мм).
[E] Теперь контакт и кабель можно продеть в корпус разъема. Убедитесь, что кабель плотно прилегает к изолятору в корпусе разъема без зазоров.
[F] Корпус разъема можно припаять или обжать на кабеле.
[G] Для дополнительной защиты с разъемом можно использовать термоусадочную манжету, но ее необходимо навинтить на кабель до полной сборки разъема.

* Если вы не уверены в правильности подключения разъемов к антенным кабелям, покупка предварительно смонтированных антенных кабелей не только удобна, но и обеспечивает хорошую производительность. Ознакомьтесь с нашей подборкой высококачественных антенных кабелей здесь.

Как подобрать разъем RP-SMA?
Правильное соединение разъемов RP-SMA существенно влияет на производительность беспроводного сетевого оборудования. Плохое соединение ухудшит качество сигнала. Использование гаечного ключа для затягивания разъема оказывает заметное влияние на передачу микроволн. Вот шаги для правильного подключения разъемов RP-SMA.

• Осмотрите разъемы RP-SMA типа «папа» и «мама» перед их стыковкой. Они должны быть чистыми и неповрежденными.
• Совместите вилку и розетку разъемов и сдвиньте их вместе. Это должно быть плавное, беспрепятственное действие. При выполнении этого шага следите за тем, чтобы центральная ось штекерного гнезда была совмещена с гнездовым штифтом.
• Поверните соединитель на шестигранной гайке с наружной резьбой до упора вручную. Не вращайте кабель или устройство. Избегайте вращения центрального штифта в гнезде, так как это может повредить его.
• Выполните окончательное соединение с помощью гаечного ключа. Прикрепите гаечный ключ SMA к шестигранной гайке, удерживая корпус охватывающего разъема неподвижно, чтобы предотвратить проворачивание кабеля или устройства. Эта затяжка выполняется с крутящим моментом от 3 до 5 фунтов футов для латунных соединителей RP-SMA или от 7 до 10 фунтов футов для соединителей из нержавеющей стали. Затягивание следует производить только до тех пор, пока не будет достигнута «точка излома». Чрезмерное затягивание приведет к повреждению разъема.

* При работе с кабелями и разъемами вы можете носить заземленный браслет, чтобы защитить себя от статического разряда во время работы.

Как подключить разъем MHF4?
Поскольку это самый маленький в мире радиочастотный разъем, подсоединение и отсоединение этого миниатюрного разъема вручную может быть чрезвычайно трудным. Откидной штекер разъема MHF4 предназначен для подключения отрезка микрокоаксиального кабеля с соответствующей изоляцией, а затем его опускают, чтобы он соответствовал установленному разъему MHF-4. Штекер необходимо правильно выровнять и удерживать перпендикулярно гнезду, прежде чем надавить на верхнюю часть штекера для подключения.Если есть перекос, заглушка часто повреждается. Инструмент для вытягивания и толкания упрощает совместное открытие и закрытие этого разъема, поскольку он подходит к верхней части вилки, так что его можно толкать вертикально вниз и поднимать для отсоединения.

Можно ли многократно подключать и отключать разъем U.FL или MHF-4?
Миниатюрные коаксиальные разъемы, такие как разъем U.FL, не рассчитаны на большое количество циклов сопряжения. Он рассчитан всего на 30 циклов спаривания.Использование инструмента для извлечения повысит долговечность этого разъема. Разъем MHF-4 также не предназначен для повторных подключений и рассчитан на 30 циклов соединения.

В чем разница между устройством для зачистки коаксиального кабеля с 2 и 3 лезвиями?
Эти два типа инструментов для зачистки различаются слоями кабеля, которые они могут удалить.

• Инструмент для зачистки кабеля с двумя лезвиями снимает изоляцию с внешней оболочки и диэлектрика коаксиального кабеля, создавая два разных уровня.
• Устройство для зачистки коаксиального кабеля с 3 лезвиями снимает три слоя кабеля — внешнюю оболочку, экран и диэлектрик, оставляя каждый слой открытым ступенчатым образом.

Зачистка коаксиального кабеля до двух уровней может быть полезной для подключения некоторых разъемов. Коннектор типа F (широко используемый для аудиовизуальных материалов), в частности, требует двухуровневой планки для его крепления. Съемник с 3 лезвиями полезен для разъемов, таких как разъемы SMA и RP-SMA

.

Как использовать устройство для зачистки коаксиального кабеля?
Это инструкции для устройства для зачистки коаксиального кабеля с двумя лезвиями .Если вы снимаете изоляцию с кабеля в первый раз, возможно, стоит использовать лишний кабель, на котором вы можете попрактиковаться, чтобы получить наилучшие результаты.

• Оранжевый V-образный блок в углу устройства для зачистки кабеля можно отрегулировать, сняв его. Для этого нажмите на V-образный блок с противоположной стороны (отверткой) и надавите на губку съемника, чтобы освободить V-образный блок. Затем его можно повернуть, чтобы приспособить к кабелю правильного калибра, и снова вставить.
• Глубина лезвий устройства для зачистки также должна быть отрегулирована в соответствии с типом используемого вами коаксиального кабеля. Возьмите шестигранный ключ , который идет в комплекте со съемником коаксиального кабеля, и используйте его, чтобы отрегулировать лезвия с помощью винтов с внутренним шестигранником на нижней стороне съемника. Вращение ключа поднимет или опускает лезвие на желаемую длину.
• Откройте зажимы устройства для зачистки и вставьте кабель так, чтобы он был заподлицо с оранжевым V-образным блоком.
• Вставьте палец в отверстие для пальца и поверните им трижды по часовой стрелке и трижды против часовой стрелки на кабеле.
• Теперь можно снять кабель со съемника . Не используйте лезвия для зачистки, чтобы стащить с кабеля заглушки / остатки. Открываем стриппер, снимаем кабель и удаляем остатки вручную .
• Отогните лишнюю проволочную оплетку на коаксиальном кабеле, чтобы радиочастотный разъем находился на оголенном коаксиальном кабеле.

Есть ли другие аксессуары для антенных кабелей и разъемов?
Для защиты антенных кабелей и разъемов от воздействия окружающей среды можно использовать несколько аксессуаров. Как и пылезащитные колпачки коаксиальных разъемов, эти аксессуары предотвращают попадание пыли и влаги и должны использоваться при прокладке кабелей вне помещений.

• Коаксиальная лента — это липкая эластичная мастичная лента, которую можно обернуть вокруг сопряженных радиочастотных разъемов и кабелей.Лента оборачивается вокруг разъема, коаксиального кабеля и сформована для обеспечения изолирующего и водонепроницаемого уплотнения. Когда необходим доступ к разъему, его можно аккуратно отрезать и отклеить.
• Силиконовая консистентная смазка , также известная как диэлектрическая смазка , является отличным электрическим изолятором и обеспечивает хорошую электрическую защиту разъемов. Его можно нанести на резьбу соединителей, чтобы создать барьер, непроницаемый для влаги и воздействия воздуха, которые могут вызвать коррозию.
• Водонепроницаемые муфты — еще один метод защиты наружных прокладок радиочастотных кабелей. Эти герметичные блоки содержат сопряженные разъемы в герметичном корпусе, поэтому он не может быть поврежден под воздействием окружающей среды. Кабельные вводы могут быть установлены в стенах наружных шкафов с аналогичной целью.

Заключение
Возможность правильно обращаться, собирать и подключать антенные кабели и разъемы существенно влияет на характеристики радиочастотных цепей, в которых они используются.Правильные инструменты для антенных кабелей необходимы для обеспечения правильной установки радиочастотных компонентов и антенн в приложениях, где их функция критически важна.

Узнать больше

RP SMA-антенны, антенные кабели и адаптеры для беспроводных антенн

Версии и размеры разъемов RP-SMA

Характеристики и детали разъема RP-SMA

• RP-SMA внутренний и наружный диаметр :
• RP-SMA внутренний диаметр наружного диаметра 5/16 дюйма (7.9375 мм): вмещает шестигранную гайку (гайку переборки) с номинальным внешним диаметром 5/16 дюйма
• RP-SMA с наружной резьбой: внутренний диаметр 5/16 дюйма (7,9375 мм) (внутренний диаметр в месте резьбы).

• Определение пола RP-SMA: ключевые моменты
  • Пол RP-SMA противоречит интуиции : Обратите внимание на изображение и обратите внимание, что он правильный.
  • Пол относится к контактам внутри, а не к резьбе. Наружная резьба RP-SMA имеет внутреннюю резьбу.
  У
  • RP-SMA папа есть гнездо внутри, а не штифт, как и следовало ожидать, потому что RP означает «обратная полярность». Конфигурация разъема / штыря — розетка, когда она кажется вилкой, и наоборот.

  • Более подробная информация об определении пола в RP-SMA.

• Прочие характеристики и ключевые моменты RP-SMA
• RP-SMA-папа также называется «штекер», а гнездовой разъем SMA также называется «штекер»
• Мы предлагаем гаечный ключ RP-SMA для помощи в установке антенн, кабелей и адаптеров с разъемом (-ами) RP-SMA или SMA.
Разъем
• RP-SMA-папа подходит для устройств, у которых есть разъем RP-SMA-мама.
• RP-SMA — это круглый винтовой соединитель с резьбовыми соединителями среднего размера, которые рассчитаны на частоты от самых низких (постоянный ток) до 18 ГГц.
Разъемы
• RP-SMA несовместимы с обычным, имеющимся в продаже коаксиальным разъемом типа F. Разъемы типа F выглядят одинаково, но имеют немного другой размер и не подходят для подключения к разъемам RP-SMA или SMA без адаптера.
• Мы предлагаем гаечный ключ RPSMA для помощи в установке антенн, кабелей и адаптеров с разъемом (разъемами) SMA или RP-SMA.
• RP SMA также известен как SMA RP, SMA-R, SMA-RP, SMA R

A Руководство по кабелям, разъемам и адаптерам

Содержание

1. Для чего нужны кабели и кабельные соединители?
2. Компоненты коаксиальных кабелей
3. Определение потери в кабеле
4. Сравнение размеров
5. Разъемы для коаксиального кабеля
6. Резьба (внутренняя или внешняя)
7. Центральный штифт (RP)
8. Подключения
9. Схема разъемов
Адаптеры
10. vs.Кабели

Для чего нужны кабели и кабельные соединители?

Коаксиальные кабели

обеспечивают необходимую связь между считывателем RFID и антенной. Их также можно использовать для подключения дополнительных устройств, таких как антенные концентраторы и мультиплексоры, в определенных приложениях. Коаксиальные кабели — это проводники энергии, состоящие из медной жилы, изолированной как металлом, так и резиной. Энергия, генерируемая считывателем RFID, передается через антенный порт считывателя в первый разъем, через кабель, через другой разъем и в антенну.Чем лучше изолирован кабель, тем меньше энергии теряется во время процесса. [Для более подробного ознакомления с потоком энергии RFID в системе прочтите: RF Physics: How Does Energy Flow in the RFID System].

Антенные кабели заканчиваются на обоих концах разъемом; но разъемы, как и переходники, также могут продаваться отдельно.

Компоненты коаксиальных кабелей

У кабелей одна задача — передавать энергию; но, что не менее важно, кабели должны быть правильно построены для предотвращения потенциальных потерь энергии.Потеря энергии происходит в каждой системе; Ключевым моментом здесь является понимание того, как он теряется из кабеля, чтобы с ним бороться.

Коаксиальный кабель состоит из трех компонентов, которые важно понимать, чтобы выбрать правильный кабель для приложения.

Длина — Чем длиннее кабель, тем дальше должна проходить энергия. Никакой антенный кабель не имеет идеальной изоляции; Итак, чем дальше проходит энергия, тем больше энергии она теряет. В некоторых приложениях считыватель находится дальше от антенны из-за характера приложения.Если необходимо использовать длинный кабель, важно использовать соответствующий уровень изоляции, необходимый для предотвращения потерь.

Класс изоляции — Чем выше рейтинг изоляции, тем толще и лучше защищен кабель. Наиболее распространенные номиналы, используемые с коаксиальными кабелями УВЧ, — это серия 195, серия 240 и серия 400. Обратной стороной более толстого и изолированного кабеля является то, что он менее гибкий и его трудно разместить в ограниченном пространстве.

Разъемы — Разъемы расположены на обоих концах кабеля, и их тип определяется разъемами на считывателе и антенне, которые используются в приложении.Позже в этом руководстве мы рассмотрим, какие типы разъемов совместимы друг с другом.

Определение потери в кабеле

Потери в кабеле — это количество мощности, потерянной кабелем, которое определяется классом изоляции и длиной кабеля. Для приложений, которым требуется система, работающая на максимальной мощности для обеспечения большого диапазона считывания или для отслеживания на высоких скоростях, ключевую роль будут играть мощность передачи считывателя, потери в кабеле и усиление антенны. Ниже приведена таблица, в которой указаны потери в кабеле по длине для каждого класса изоляции.Эта диаграмма показывает корреляцию между ними, так что, если кабель необходимо удлинить, можно использовать более высокий рейтинг изоляции для компенсации потерь.

* Следует отметить, что поскольку мощность измеряется по шкале децибел, на каждые 3 дБ снижение мощности уменьшается вдвое. Снижение на 6 дБ составит всего 25% от первоначальной настройки мощности и так далее. Аналогичным образом, с увеличением на каждые 3 дБ передаваемая мощность удваивается.

Если приложение не обеспечивает желаемый диапазон считывания, мощность передачи считывающего устройства и потери в кабеле можно легко рассчитать и отрегулировать.Если приложение теряет слишком много энергии из кабеля, подумайте об уменьшении длины и / или увеличении класса изоляции, чтобы обеспечить прием большего количества энергии антенной.

Чтобы легко рассчитать мощность, которую принимает антенна RFID, см. Уравнение ниже.

Мощность передачи (дБм) — потери в кабеле (дБ) = антенный вход

Кроме того, если мощности, поступающей на антенну, недостаточно, можно использовать антенну с более высоким коэффициентом усиления.Для расчета общей выходной мощности системы на антенне можно использовать следующее уравнение:

Мощность передачи (дБм) — потери в кабеле (дБ) + усиление антенны (дБ) = выход системы

30 дБм — 3 дБ + 6 дБ = 33 дБм

Обратите внимание, что в большинстве регионов ограничивается общая выходная мощность от точки антенны. Например, правила FCC ограничивают общую выходную мощность до 4 Вт или 36 дБмВт. Обязательно ознакомьтесь с правилами вашего региона, чтобы убедиться, что ваша система им соответствует.

[Дополнительные советы по увеличению диапазона считывания вашей системы RFID см. В разделе

Сравнение размеров

Соединения коаксиального кабеля

Подключить кабель от антенны к считывателю в системе RFID несложно, но покупка правильного кабеля, который соединит оборудование вместе, может быть утомительной задачей. Можно использовать довольно много типов кабельных разъемов, и каждый определяется разъемами на оборудовании. В таблице ниже представлены самые популярные типы коаксиальных разъемов с небольшой информацией о каждом.

Нить (мужчина против женщины)

На разъеме или адаптере коаксиального кабеля резьба находится либо на внешней стороне разъема на общем виде, либо на внутренней стороне разъема. Для каждого из этих типов разъемов используются два термина:

Центральный штифт (нормальная и обратная полярность)

Центральный контакт коаксиального разъема — это компонент, который проводит радиочастотную энергию, и является одним из ключей к определению его типа и совместимости.Когда дело доходит до центрального контакта разъема, есть два варианта: нормальная полярность или обратная полярность.

Нормальная полярность Примеры включают: TNC, SMA, N-TYPE, BNC

Гнездо / гнездо — Нормальный гнездовой / гнездовой соединитель имеет резьбу снаружи и отверстие в центре для установки центрального штифта вилки / штекера.

Штекер / штекер — Штекерный разъем / штекер имеет внутреннюю резьбу и металлический центральный штифт для вставки в гнездовой разъем / штекер.

Ключевой вывод: Нормальная полярность = центральный штырь находится в штекере MALE.

Обратная (RP) полярность Примеры включают: RP-TNC, RP-SMA

Гнездо / Гнездо — Гнездо / гнездо обратной полярности все еще имеет резьбу снаружи, но из-за обратной полярности центральный штифт находится внутри этого соединителя.

Штыревой разъем / штекер — Штыревой / штекерный разъем обратной полярности все еще имеет внутреннюю резьбу, но из-за обратной полярности отверстие находится внутри этого разъема.

Вывод ключа: Обратная полярность = центральный штифт находится в разъеме FEMALE.

Подключения

Обеспечение правильного соединения двух соединителей и их правильной работы иногда может быть запутанной и утомительной задачей. Например, если у считывателя RFID есть разъем RP-TNC Female, должен ли он подключаться к RP-TNC Male, TNC Female или TNC Male? Эти четыре типа имеют похожие названия и размеры, и заказ неправильного типа может добавить несколько дней задержки к проекту.Ниже приведены несколько правил, а также руководство по визуальному подключению для упрощения процесса.

Правило №1 — Подключаются похожие типы.

Пример: TNC подключается к TNC; SMA

Правило № 2 — Подключите одинаковые полярности.

Пример: RP-SMA подключается к RP-SMA ;; RP-TNC подключается к RP-TNC

Правило № 3 — Соединяются противоположные полы / типы резьбы.

Пример: штекер SMA подключается к штекерному разъему SMA, штекер RP-TNC подключается к гнезду RP-TNC

Адаптер используется для соединения любых двух коаксиальных разъемов, которые в противном случае были бы несовместимы.Есть два сценария, в которых может потребоваться коаксиальный адаптер:

1. Если один или оба разъема на кабеле несовместимы с устройством считывания RFID или антенной.

   Купить кабель с неподходящими разъемами легко; не только некоторые из них имеют похожие названия, но и кажутся похожими на изображениях.

2. Для экономии при экспериментах с разными антеннами и считывателями.

   Если приложение все еще находится на стадии тестирования, можно приобрести несколько разных антенн и / или считывателей для экспериментов.Вместо того, чтобы покупать несколько кабелей с разными разъемами для соответствия каждой комбинации считывателя / антенны, вместо этого можно приобрести один кабель и несколько разных адаптеров. Это может сэкономить время и деньги во время тестирования.

Если у вас есть дополнительные вопросы о том, подходит ли RFID для вашего приложения, или о разъемах и адаптерах, не стесняйтесь обращаться к нам.

Коаксиальные соединители

| ShowMeCables.com

Наряду с множеством типов коаксиальных кабелей, которые можно выбрать, существует также ассортимент различных коаксиальных разъемов .При выборе разъема необходимо убедиться, что вы выбрали тот, который соответствует собираемому кабелю. Задний конец разъема, который подключается к коаксиальному кабелю, должен быть подходящего размера для установки. Если разъем слишком мал, он не подойдет. Если он слишком большой, разъем не закрепится должным образом, и его можно будет выдернуть или даже просто упасть.

Тип необходимого разъема будет зависеть от оборудования, используемого с коаксиальным кабелем. Например, для телевизионного коаксиального соединения в качестве промышленного стандарта используется разъем F-типа.Не каждый разъем можно использовать с любым типом коаксиального кабеля, но все типы коаксиальных кабелей поддерживают несколько типов разъемов.

Каждый разъем поставляется в двух версиях: папа и розетка . Штекерный соединитель будет иметь штифт в центре, а гнездовой соединитель — отверстие. Если вы используете разъем RP (обратной полярности), он переключается. На наружной стороне RP будет отверстие, а на внутренней стороне — на шпильке. Термин «обратная полярность» относится к тому факту, что отверстие и штифт переключаются.Они не меняют полярность сигнала, проходящего по кабелю.

Коннекторы

RP были первоначально внедрены Федеральной комиссией по связи, чтобы попытаться помешать представителям общественности использовать антенны и другое оборудование для усиления своих сигналов Wi-Fi в нарушение федерального закона. Это работало несколько лет, но теперь разъемы RP так же доступны на открытом рынке, как и их обычные аналоги.

Общие типы коаксиальных разъемов включают:

• BNC
• Тип F
• Серия N
• TNC
• УВЧ (PL-259 / SO-239)
• SMA / SMB
• FME
• QMA
• PAL
• MC / MCX / MMCX
• DIN / мини-DIN
• ТС-9
• НМО

BNC

Разъемы

BNC (Bayonet Neill-Concelman) доступны для большинства типов коаксиальных кабелей.Они выпускаются как в версиях с сопротивлением 50 Ом, так и с сопротивлением 75 Ом. Первоначально разработанные в 1980-х годах для использования в военных целях, сегодня разъемы BNC обычно используются в радиоприемниках и камерах видеонаблюдения. Они используются на низких частотах, обычно ниже 4 ГГц.

TNC

TNC (Threaded Neil-Concelman) — это обновленная версия BNC, которая использует потоки для защиты себя. Эти резьбы минимизируют утечку и позволяют разъемам работать на частотах до 12 ГГц. TNC также имеет преимущество защиты от атмосферных воздействий и обычно используется для наружных применений, таких как антенны и вышки сотовой связи.Также доступна версия с обратной полярностью.

Тип F

Разъемы F-типа — это разъемы, которые можно увидеть на задней панели телевизоров. Эти разъемы чаще всего используются на кабелях RG59, RG6 и RG11, хотя есть и другие варианты. Их можно использовать для антенного, кабельного и спутникового телевидения, а также для кабельных модемов.

Серия N

Соединители серии

N, названные в честь изобретателя Пола Нилла, представляют собой соединители с сопротивлением 50 Ом, первоначально разработанные для использования в военных целях.Версии 75 Ом существуют сегодня, но они гораздо реже и несовместимы с версией 50 Ом. Современные разъемы серии N могут работать с частотами до 18 ГГц, а также доступны с обратной полярностью.

УВЧ (PL-259 / SO-239)

Разъемы

UHF также обозначаются как PL-259 (вилка) и SO-239 (розетка). Первоначально предназначенные для использования в военных целях во время Второй мировой войны, сегодня UHF-разъемы используются в основном для любительских радиоприемников. На 50 Ом он чаще всего встречается на RG58 и RG8, а также на их эквивалентах LMR.Также существует версия Mini-UHF , предназначенная для оборудования с ограниченным пространством, например сотового телефона.

SMA / SMB

SMA (Subminiature A) — это миниатюрный резьбовой разъем, который намного меньше, чем у большинства других вариантов коаксиального кабеля. На 50 Ом он обычно используется на RG58 или более тонком коаксиальном кабеле на частотах до 24 ГГц и является экологически изолированным. Они также доступны с обратной полярностью. SMB (Subminiature B) используется с высокочастотным оборудованием, рассчитанным на максимальную передачу до 4 ГГц, с разъемным соединением.

QMA

QMA — это модернизация SMA, предназначенная для простого и быстрого подключения / отключения. Это более новый тип коаксиального разъема, представленный в 2003 году и пока еще не получивший широкого распространения. Пока QMA не станет более распространенным, количество доступных коаксиальных кабелей будет ограничено.

FME

FME — еще один миниатюрный разъем на 50 Ом, который в основном используется с RG58. Небольшой размер FME позволяет пропускать его через отверстия и кабелепровод, для которых другие коаксиальные разъемы слишком велики.

ПРИЯТ

PAL (Phase Alternating Line) — это тип соединения, используемый в Австралии, большей части Европы и некоторых частях Азии, Африки и Южной Америки. В Соединенных Штатах вы увидите PAL только тогда, когда вам понадобится адаптер для подключения к оборудованию, изготовленному в соответствии с международными стандартами.

MC / MCX / MMCX

MC (микрокоаксиальный), MCX (микрокоаксиальный разъем) и MMCX (микроминиатюрный коаксиальный) — все типы коаксиальных разъемов уменьшенного размера, используемые в областях, где другие коаксиальные разъемы занимали бы слишком много места.MC используется для автомобилей, антенн и GPS. MCX был разработан для антенны базовой станции Apple Airport Extreme и также используется в GPS. MMCX также видит использование GPS в дополнение к тюнерам для компьютеров для подключения к Wi-Fi.

DIN / мини-DIN

DIN / Mini-DIN кабели для однолинейного коаксиального кабеля бывают нескольких разновидностей. 1.0 / 2.3 был разработан в 90-х годах для телекоммуникационных систем. Версия с сопротивлением 50 Ом работает с частотами до 10 ГГц, а версия с сопротивлением 75 Ом поддерживает максимальную частоту 4 ГГц. 4,1 / 9,5 и 4,3 / 10 имеют аналогичные функции, но имеют больший размер, для использования с более толстыми типами коаксиальных кабелей. 7/16 — это полноразмерный разъем DIN 50 Ом, который похож на разъем серии N. Эти разъемы разработаны в Германии и известны своей способностью поддерживать высокий уровень мощности.

ТС-9

TS-9 — это очень маленький разъем, используемый в компактных устройствах, таких как сотовые телефоны. Его небольшой размер означает, что его необходимо использовать с очень тонким кабелем, например LMR-100 и LMR-195.
