Слот м 2: Особенности работы и подводные камни нескольких M.2-слотов на материнских платах AM4 и LGA1151 | Материнские платы | Блог

Содержание

Особенности работы и подводные камни нескольких M.2-слотов на материнских платах AM4 и LGA1151 | Материнские платы | Блог

Текущая тенденция оснащения материнских плат несколькими слотами M.2, несомненно радует. Ведь при всех своих преимуществах и планомерном снижении цены на такие SSD, какой в этом прок, если вы не можете подключить более одного устройства?

Но в большинстве своем рядовой пользователь даже не подозревает о том, что такая компоновка несет и свои положительные особенности и ограничения. Рассмотрим, какие подводные камни уготованы обладателям таких материнских плат.

Но для этого сначала рассмотрим, как реализована дисковая подсистема у Intel и AMD, в чем сходства и различия подходов и реализации у противоборствующих лагерей. Зная это, можно понять — почему существуют различные нюансы у той или иной материнской платы.

Реализация на Intel Socket LGA1151v2

Сначала разберем десктопные платы для процессоров Intel, в лице моделей «трехсотой» серии. Впрочем, в данный момент, для PCH 400 серии сказанное будет также справедливо.

Поддержка нескольких M.2-разъемов начинается с чипсетов B360 и выше. Посмотрим на блок-схему чипсета Z390.

Как видно на схеме, чипсет поддерживает до 24-х линий PCIe (3.0), которые могут разводиться как на слоты PCIe x1/x4, так и на M.2. Процессоры 8/9 серии (да и 10 тоже) имеют лишь 16 линий PCIe, используемые для подключения видеоадаптера. Да, чипсет Z390 (Z370) поддерживает разбивку 16 линий на конфигурации 8+8 или 8+4+4, но они будут разведены на слоты PCIe. Отдельных линий для подключения слота M.2 (как на процессорах Ryzen) у них нет (хотя некоторые комментаторы упорно твердят, что есть).

Выше предлог «до» не зря был выделен. Z390 имеет 30 линий HSIO, некоторые из них жестко привязаны, например, к линиям PCIe, а некоторые могут конфигурироваться производителем материнской платы между двумя-тремя доступными вариантами.

Поэтому каждый производитель имеет определенную свободу выбора, какие интерфейсы (порты) реализовать в той или иной плате. Он может установить больше SATA-портов, или PCIe x4, или USB3.2 и т.д. Так, из возможных 24 (20 для B365, 12 для B360) линий восемь производитель может отдать для двух накопителей M.2.

Процессор соединяется с чипсетом при помощи DMI (Direct Media Interface). В данный момент используется четыре линии DMI 3.0 с общей пропускной способностью 3,93 ГБ/с (в каждую сторону). Теоретически при высокой нагрузке на порты, которые обслуживаются чипсетом, DMI может стать бутылочным горлышком. Впрочем, такие рабочие сценарии несвойственны подавляющему большинству пользователей.

Реализация на AMD AM4

Здесь все немного более «продвинуто». По факту процессоры AMD Ryzen могут вообще обходиться без чипсета. Применительно к теме материала, процессор, помимо 16 линий для видеокарт, предоставляет еще и 4 линии PCIe, которые отводятся для слота M.2. А если необходимо больше, то в игру вступает чипсет. Посмотрим на схему топового чипсета X570.

Чипсет предоставляет до 16 линий PCIe 4. 0 и на нем можно реализовать еще 1–2 порта M.2.

У предыдущих флагманских наборов системной логики, в лице X370/470, возможности были скромнее — до 8 линий, но PCIe 2.0. Поэтому здесь производители ставили еще один M.2 в дополнение к процессорному. Но в скорости он был ограничен, поскольку использовал вторую версию шины.

Что же касается шины, связывающей чипсет и процессор, то тут либо паритет с Интел — четыре линии PCIe 3.0 (3,94 ГБ/с), либо, если используется процессор Ryzen поколения Zen 2 3000 серии и чипсеты X570/B550, четыре линии, но уже PCIe 4.0.

Как видно, у AMD большие возможности, но часть из них реализована на уровне процессора. Это имеет и обратную сторону — функциональность зависит не только от материнской платы, но и от установленного CPU, о чем нередко забывают.

Особенности и подводные камни

И, наконец, перейдем к нюансам, которые могут вас ожидать, если вы вдруг будете устанавливать несколько M.2 SSD.

  • Поддержка разных разных типов M. 2-накопителей. Не секрет, что такие SSD выпускаются двух видов: NVME и SATA. Поэтому необходимо уточнять, какой именно тип поддерживает ваша материнская плата. А сочетания бывают разные: оба разъема универсальные; один NVME, другой универсальный; один NVME, другой SATA и т.д. В инструкции от материнской платы или на сайте производителя такие параметры указываются.

Для AM4 также нужно учитывать установленный процессор. Так для процессоров APU серии Athlon, порт, подключаемый к процессору, поддерживает только SATA SSD.

Если же вы вдруг не знаете, чем отличаются M.2 NVME и M.2 SATA, то у нас есть материал на эту тему.

  • Отключение SATA-портов. Например, такое происходит, если вы устанавливаете M.2 SATA SSD. Посмотрите на таблицу ниже, взятую из руководства по материнской плате Gigabyte.

Как видно, при установке такого диска отключается SATA3 1. Это происходит из-за того, что оба порта делят одну линию HSIO. Так сконфигурировал производитель.

Иногда могут отключаться сразу 2 порта SATA, причем не важно, SATA или NVME вы диск установили.

  • Отключение портов PCIe x1/x4. Аналогично предыдущему пункту, только линии PCIe делятся между портами M.2 и портом PCIe x4, либо несколькими портами PCIe x1, либо еще как-нибудь.

  • Разные версии линий PCIe на порту. Актуально для платформы AM4. И зависимость здесь идет и от процессора, и от чипсета. На процессорном порту может быть PCIe 4.0 (Ryzen 3000) или 3.0 (Ryzen 1000/2000, APU). На чипсетном — 4.0 для X570, 3.0 для B550, 2.0 для X370/470/B350/B450.

  • Разное количество линий PCIe на порту. Здесь аналогично предыдущему пункту, все зависит от процессора, чипсета и желания производителя платы. На данный момент в большинстве разводится по 4 линии на порт, но бывают случаи, когда один из портов снабжен лишь двумя линиями. Лучше уточнять в спецификациях.

Заключение

В завершении хотелось бы кратко обобщить все вышесказанное. Самое главное — внимательно читайте спецификации своей материнской платы, причем делайте это на официальном сайте. Не всегда там есть полная информация, как, например, у Gigabyte. Они отсылают к руководству пользователя, поэтому не поленитесь и скачайте его, там вас будет ждать отличная таблица по M.2-портам.

Ну а если у вас нет второго порта M.2, но есть PCIe x4 и необходимость установить NVME SSD, то можете воспользоваться переходником M.2 SSD to PCIe.

Есть новый открытый формат, охватывающий мир ПК с производительностью, и это … хорошо, сложно. Формат M.2 предназначен для производителей, которые заменяют множество конкретных устройств, делают это в крошечном пространстве и требуют очень мало энергии. Но на самом деле обновление до диска M.2 или аксессуара требует немного предусмотрительности.

Откуда вышел M.2?

Ранее известный как Форм-фактор следующего поколения (NGFF), формат M.2 является технически заменой стандарта mSATA, который был популярен среди производителей суперкомпактных ноутбуков и других небольших гаджетов. Это может показаться неожиданным, так как большинство дисков M.2, продаваемых в розницу, предназначены для использования на полноразмерных настольных компьютерах, но M.2 эффективно заменил жесткие диски mSATA и твердотельные накопители на компактных ноутбуках, таких как MacBook от Apple или Dell XPS 13. Они просто запечатаны внутри тел и не могут быть модернизированы большинством пользователей.

Что оно может делать?

М.2 больше, чем просто эволюционный форм-фактор. Потенциально это могло бы полностью заменить весь стареющий формат Serial ATA. M.2 — это слот, который может взаимодействовать с SATA 3.0 (кабель, который, вероятно, подключен к вашему накопителю на настольном ПК прямо сейчас), PCI Express 3. 0 (интерфейс по умолчанию для видеокарт и других основных устройств расширения) и даже USB 3.0.

Это означает, что потенциально любой накопитель или диск, GPU или порт или гаджет с низким энергопотреблением, использующий USB-соединение, можетвсемонтируется на карту, подключенную к слоту M.2 одновременно. Реальность немного сложнее — например, в одном слоте M.2 имеется только четыре полосы PCI Express, что составляет четверть от общего числа, обычно желаемого для видеокарт, но гибкость в этом крошечном маленьком слоте впечатляет.

При использовании шины PCI вместо шины SATA устройства M.2 могут передавать данные в любом месте от 50% до примерно 650% быстрее, чем стандартные SATA, в зависимости от возможностей материнской платы и самой карты M.2. Если у вас есть возможность использовать M.2 SSD на материнской плате, которая поддерживает PCI поколения 3, она может быть значительно быстрее, чем обычный SATA-накопитель.

Какие устройства используют слот M.2?

На данный момент M. 2 в первую очередь используется в качестве интерфейса для сверхбыстрых SSD, как на ноутбуках, так и на рабочих столах. Если вы войдете в компьютерный магазин и попросите диск M.2, если вы, конечно, можете найти магазин розничного компьютера, который все еще работает, они почти наверняка покажут вам SSD с разъемом M.2.

Некоторые модели ноутбуков также используют порт M.2 в качестве средства беспроводного соединения, устанавливая крошечные низкомощные карты, которые объединяют Wi-Fi и Bluetooth-радио. Это менее распространено для настольных компьютеров, где удобство USB-ключа или PCIe 1x-карты является предпочтительным (хотя нет причин, по которым вы не могли бы сделать это на совместимой материнской плате).

Наконец, некоторые компании начинают расширять использование слота в категории, которые не в полной мере подходят для хранения или расширения. Пока никто не сделал графическую карту M.2, Intel продает свое быстродействующее кэш-хранилище «Optane» в формате M.2 для потребителей.

У моего компьютера есть слот M.2?

Если ваш компьютер был создан или собран за последние несколько лет, он, вероятно, имеет слот M.2. К сожалению, гибкость формата означает, что на самом деле его использование не так просто, как просто подключить карту.

Карты M.2 поставляются с двумя основными переменными совместимости: длиной и ключом. Первое довольно очевидно — вашему компьютеру необходимо иметь достаточное физическое пространство для поддержки длины карты, которую вы хотите использовать. Вторая переменная — как карта подключена — просто означает, что разъем карты должен соответствовать слоту, в который вы его подключите.

Длина M.2

Для рабочих столов длина обычно не является проблемой. Даже крошечная материнская плата Mini-ITX может легко разместить место для максимальной длины M.2 PCB длиной 110 миллиметров. Некоторые карты имеют длину до 30 мм. Обычно вы хотите, чтобы карта была размером, предназначенным для использования производителем вашей материнской платы, поскольку углубление на конце печатной платы позволяет маленькому винту надежно удерживать его на месте.

Все диски M.2 используют ту же ширину, которая определяется соединением. «Размер» выражается в следующем формате; проверьте совместимость с ноутбуком или материнской платой при выборе:

  • М.2 2230:22 мм в ширину и 30 миллиметров в длину.
  • М.2 2242:22 мм в ширину на 42 мм в длину.
  • М.2 2260:22 мм в ширину и 60 миллиметров в длину.
  • М.2 2280:22 мм в ширину и 80 миллиметров в длину.
  • М.2 2210:22 миллиметра в длину на 110 миллиметров в длину.

Некоторые материнские платы являются гибкими, предлагая крепежные отверстия для удерживающего винта на некоторых или всех этих интервалах.

Ключ M.2

Хотя стандарт M.2 использует один и тот же слот шириной 22 миллиметра для всех карт, это не обязательно тот же самый слот. Так как M.2 предназначен для использования с множеством различных устройств, у него есть некоторые разочаровывающие аналогичные порты.

  • B Ключ:использует зазор в правой части карты (левая сторона главного контроллера), с шестью выводами справа от зазора. Эта конфигурация поддерживает шины PCIe x2.
  • M Ключ:использует зазор в левой части карты (правая сторона главного контроллера), с пятью штырьками слева от зазора. Эта конфигурация поддерживает соединения шины PCIe x4 для удвоенной пропускной способности данных.
  • B + M Ключ:использует оба вышеупомянутых пробела, с пятью контактами на левой стороне карты и шестью справа. Из-за физического дизайна карты B + M Key ограничены скоростью PCIe x2.

Карты M.2 с интерфейсом B Key могут вставляться только в слот для хоста B Key, а также для M Key. Но карты с дизайном B + M Key могут вставляться либо в B, либо в M хост-слот, так как у них есть пробелы для обоих.

Проверьте версию вашего ноутбука или материнской платы, чтобы узнать, какой из них поддерживается. Мы рекомендуем видеть документацию вместо «поиска» слота, так как два ключевых стандарта можно легко смутить.

Что мне нужно для установки карты M.2?

Немного. Большинство карт M.2 являются SSD и автоматически распознаются вашей операционной системой на основе драйверов AHCI. Для Windows 10 большинство Wi-Fi и Bluetooth-карт также распознаются автоматически, при этом генерируемые драйверы сразу активируются или загружаются позже. Однако вам может потребоваться включить слот M.2 через настройку в BIOS вашего компьютера или UEFI. Вы также хотите, чтобы отвертка установила крепежный винт.

Могу ли я добавить карту M.2, если у моего ПК нет слота?

Для ноутбуков ответ — нет, дизайн современных ноутбуков настолько компактен, что нет места для любого незапланированного расширения. Если вы используете рабочий стол, вам повезло. Есть много адаптеров для продажи, которые используют слот PCIe x4 уже на вашей материнской плате. Однако, если ваша материнская плата не может загрузиться с PCIe, тогда вы не сможете установить этот диск M.2 в качестве загрузочного диска, а это значит, что вам не пригодится большая скорость.

Поэтому имейте это в виду — если вы хотите использовать все преимущества диска M.2, вам, вероятно, понадобится материнская плата, которая ее поддерживает.

Источник изображения: iFixIt, Amazon, Kingston

  • Откуда вышел M.2?
  • Что оно может делать?
  • Какие устройства используют слот M.2?
  • У моего компьютера есть слот M.2?
  • Что мне нужно для установки карты M.2?
  • Могу ли я добавить карту M.2, если у моего ПК нет слота?
  • Tweet

    Share

    Link

    Plus

    Send

    Send

    Pin

    Каким образом различать карты M.2

    Возможно, эта статья была переведена автоматически. Если вы хотите поделиться своим мнением о ее качестве, используйте форму обратной связи в нижней части страницы.

    Симптомы

    В этой статье объясняются различия между картами M.
    2 и способы определения размера и типа карты.

    Содержание

    1. Описание карт
    2. Разъем M.2 на материнской плате
    3. Два типа твердотельных накопителей M.2 (SATA и PCI-E)
    4. В чем разница производительности твердотельных накопителей M.2?
    5. Определение типа M.2 для разъемов ключа






    1. Описание

    Платформа M.2 является универсальной и поддерживает широкий выбор карт M.2. Карты M.2 могут быть настроены с различным аппаратным обеспечением и функциями платформы M.2 в соответствии с индивидуальными потребностями системы. Они предоставляют пользователю различные параметры конфигурации. Хотя физический размер является самым простым способом отличить карты, стандарт M.

    2 использует числовое обозначение для определения конкретных атрибутов и функций карты.

    Например, карты M.2 могут включать следующие варианты.

    • Сочетание карт Wi-Fi и Bluetooth.
    • Твердотельный накопитель SanDisk, использующий шину SATA.
    • Твердотельный накопитель Intel, который также использует шину PCIe.
    • Твердотельный накопитель Samsung, который может использовать до четырех разъемов PCIe (x4).
    Для определения размера и функциональности карты используется числовое обозначение.
    • Первые две цифры указывают на ширину (в миллиметрах).
    • Вторые две (или три) цифры указывают на длину (в миллиметрах).
    • Последняя буква указывает на ключ/интерфейс/шину (платы с двумя разъемами используют две буквы).

    Далее приведены несколько случайных примеров различных размеров карт M.2 и их обозначений ключей.


    На рисунке выше первые четыре цифры могут иметь следующие метки.

    • Модуль Wi-Fi (a) имеет ширину 16 мм и длину 30 мм, поэтому он будет помечен как 1630.
    • Твердотельный накопитель (b) имеет ширину 22 мм и длину 42 мм, поэтому он будет помечен как 2242.
    • Два более крупных твердотельных накопителя (c и d) имеют ширину 22 мм и длину 80 мм, поэтому они будут помечены как 2280.

    В этой таблице описаны основные интерфейсы, которые относятся к физическим размерам карт M.2 и их общему назначению.

    На этом изображении представлены различные размеры и серии твердотельных накопителей M.2 для сравнения (имя серии соответствует первым четырем цифрам, определяющим размер карты M.2).

    В начало


    2.  Разъем M.2 на материнской плате Все разъемы M.2 для материнской платы имеют ширину 22 мм, даже если они поддерживают карты шириной 30 мм.



    В начало




    3.  Два типа твердотельных накопителей M.2 (SATA и PCIe)

    1. Твердотельные накопители, использующие шину SATA, обычно используют B-ключи.
    2. Твердотельные накопители, использующие шину PCIe x2, могут использовать B-ключи и M-ключи (для максимальной совместимости).
      • ПРИМЕЧАНИЕ. Твердотельные накопители, использующие шину PCIe x4 (очень быстрые твердотельные накопители), используют M-ключи, поскольку это единственное устройство, поддерживающее разъемы PCIe x4.

    Примеры с веб-сайта Dell.
    1. Твердотельный накопитель SATA M.2 2280 приобретается отдельно.


    2. Доступные варианты конфигурации M.2 NVMe (M-ключ) для Precision 5510.

    В начало


    4.  В чем разница производительности твердотельных накопителей M.2?

    Общая информация.
    • Производительность твердотельных накопителей M.2 с шиной SATA аналогична производительности твердотельных накопителей с разъемом SATA, но они меньше по размеру.
    • Твердотельные накопители M.2, использующие шину PCIe, работают быстрее, чем твердотельные накопители M.2, использующие шину SATA.
    • Твердотельные накопители M.2 с M-ключом, использующие шину PCIe, работают быстрее твердотельных накопителей M.2 с B-ключом, использующих шину PCIe.
    Подводя итог, можно сказать, что твердотельные накопители, использующие шину SATA, работают на скоростях SATA независимо от форм-фактора. Шина PCIe работает быстрее шины SATA, а твердотельный накопитель с M-ключом — быстрее твердотельного накопителя с B-ключом.

    ПРИМЕЧАНИЕ. Все эти индикаторы производительности относятся к шине и интерфейсу шины. Существуют и другие факторы, определяющие производительность отдельных твердотельных накопителей, которые здесь не рассматриваются.

    В начало


    5.  Определение типа компонентов для разъемов ключа

    • Сравните характеристики карты M.2 и материнской платы, чтобы убедиться в соответствии параметров (чтобы системная плата поддерживала необходимую функциональность карты M. 2).
    • Далее приведены основные параметры.
      • Тип (SATA или PCI-e)
      • Физическая длина
      • Модель
      • Основной интерфейс
    В начало

    21 февр. 2021

    Оцените эту статью

    Благодарим вас за отзыв.

    К сожалению, наша система обратной связи в настоящее время не работает. Повторите попытку позже.

    Комментарии не должны содержать следующие специальные символы: ()\

    Чем отличаются SSD M.2 NVMe x2 и x4?

    В последнее время SSD настолько подешевели, что позволить себе SATA-модель хотя бы на 250 – 500 ГБ может практически каждый. Но если вы покупаете, скажем, терабайтный твердотельный накопитель, чтобы объема хватило с запасом на годы вперед, то имеет смысл немного доплатить за модель с быстрым интерфейсом PCI-Express, более известным под названием M. 2 NVMe. Некую путаницу могут вызвать лишь загадочные символы x2 и x4 в названии модели. Что они значат и насколько важны, мы попытаемся объяснить понятным языком.

    Линии PCI-Express

    Современные твердотельные накопители форм-фактора M.2 по интерфейсу подключения делятся на три вида: SATA, PCI-E x2 и PCI-E x4. Отличаются они не только скоростью передачи данных, но совместимостью (либо наоборот не совместимостью) с различными моделями ноутбуков и материнских плат для настольных ПК. Также SSD M.2 могут отличаться размером, а точнее длиной (4, 6 и 8 см). Рассмотрим же каждый из трех интерфейсов подключения поподробнее.

    SATA3 — это обычные медленные SSD (до 560 МБ/с), только выполненные в современном компактном форм-факторе M.2 вместо олдскульного 2.5-дюймового. Совместимы с абсолютно всеми материнскими платами и ноутбуками с разъемом М.2.

    NVMe 3. 0 x2 — бюджетные высокоскоростные SSD, работающие по шине PCI-E 3.0. Одна линия PCI-E 3.0 имеет теоретическую пропускную способность 8 ГТ/с (гигатранзакций в секунду), что равняется 985 МБ/с. Маркировка x2 подразумевает две линии, то есть скорость до 1970 МБ/с. На практике же скорость как правило немного ниже. Материнские платы прошлых поколений, а также многие современные игровые ноутбуки и ультрабуки имеют именно слот M.2 NVMe x2.

    NVMe 3.0 x4 — самые быстрые на данный момент M.2 SSD, задействующие четыре линии PCI-E 3.0 (до 32 ГТ/с или 3940 МБ/с). Использование столь быстрых твердотельных накопитель, порой, накладывает ограничения на другие разъемы материнской платы. Например, может деактивироваться часть слотов PCI-E x1/x4 или SATA.

    NVMe 2.0 x4 — работающих по старому протоколу PCI-E 2.0 твердотельных накопителей в продаже уже нет. Зато есть материнские платы Intel LGA1151-v2 на чипсете h410, которые оснащены слотом M. 2 PCI-E 2.0 x4 (500 МБ/с на линию). Установленный в такой разъем SSD NVMe 3.0 x2 будет ограничен скоростью 1000 МБ/с, а x4 — 2000 МБ/с.

    NVMe 4.0 — уже в ближайшее время в продажу должны поступить первые материнские платы на чипсете AMD X570 с поддержкой четвертого поколения шины PCI-E. По сравнению с предшественницей, ее пропускная способность выросла вдвое — до 16 ГТ/с. Производителям SSD, которые уперлись в потолок скорости PCI-E 3.0, это снова развяжет руки. Анонса твердотелов со скоростью свыше 4000 МБ/с, думается, не придется долго ждать.

    Пора переходить от теории к практике: проводить тесты будем на примере одного из самых быстрых на данный момент SSD M.2 — WD Black SN750 (NVMe x4).



    Очень высокая скорость чтения и записи даже после превышения SLC-массива, трехъядерный контроллер, большой ОЗУ-кеш, 5 лет гарантии, опциональный радиатор.





    Существенных недостатков нет.



    WD Black SN750 — флагманский твердотельный накопитель формата M.2 NVMe американского бренда. Напомним, что Western Digital, широко известная прежде всего своими HDD, несколько лет назад поглотила компанию SanDisk и начала активно разрабатывать собственные твердотелы. Модель SN750 — это уже вторая итерация Black SSD, которая стала не только быстрее, но еще и дешевле. На выбор предлагается четыре объема: 250 ГБ, 500 ГБ, 1 ТБ и 2 ТБ.

    Построен Black SN750 на фирменном трехъядерном контроллере WD/SanDisk и 64-слойной флеш-памяти SanDisk 3D TLC BICS3 (количество и плотность чипов зависит от объема SSD). Дополнительно предусмотрен чип буферной памяти DDR4, объем которого равняется 256 МБ на каждые 250 ГБ объема SSD (например, 1 ГБ у 1-ТБ модели SSD). Кроме того, доступны две комплектации — безрадиаторная и с пассивным охладителем, спроектированным EKWB, именитым производителем СЖО.

    Для терабайтной версии заявлена наивысшая скорость последовательного чтения и записи: 3450 и 3000 МБ/с соответственно. Это автоматически делает WD Black SN750 одним из самых быстрых SSD на рынке. Версии объемом 500 ГБ и 2 ТБ лишь немного уступают по линейным скоростям терабайтной, а вот 250-гиговая уже ощутимо отстает (3100/1600 МБ/с). Впрочем, она все равно опережает большинство конкурентов аналогичного объема.

    Как и другие SSD на основе TLC-памяти, Black SN750 при последовательной записи очень крупных файлов (больше 12 ГБ) сбрасывает скорость, но лишь вдвое (до 1500 МБ/с), тогда как многие конкуренты проседают в три – пять раз. Затем диску нужно небольшое время на отдых, чтобы восстановить изначальную скорость. В целом же, WD Black SN750 — один из самых интересных на данный момент твердотельных накопителей M.2 NVMe x4. Приятными бонусами являются 5 лет гарантии, высокий заявленный ресурс перезаписи (600 ТБ для модели на 1 ТБ) и функциональная фирменная утилита WD SSD Dashboard.

    Конфигурация тестового стенда

    Результаты тестирования

    У нашей подопытной материнской платы ASRock B450 Steel Legend имеется сразу два разъема M.2 с поддержкой NVMe 3.0. Правда, только один из них (верхний, его мы и будем использовать) полноскоростной х4 и с металлическим радиатором, тогда как второй — половинной пропускной способности х2 и без охлаждения.

    Для тестирования твердотельного накопителя WD Black SN750 использовались следующие бенчмарки: Crystal Disk Mark для замера скорости последовательного чтения и записи, AS SSD Benchmark для измерения времени доступа, Anvil’s Storage Utilities для отображения результатов IOPS и AIDA64 Disk Benchmark для проверки виртуального SLC-кеширования.

    Так, в Crystal Disk Mark скорость линейного чтения оказалась даже выше заявленной (без малого 3500 МБ/с), а скорость линейного чтения почти точно соотвествует заявленной 3000 МБ/c (недостающие до круглого числа несколько мегабайт в секунду можно смело списать на статистическую погрешность). Дополнительный перетест скорости последовательной записи был проведен в AIDA64 Disk Benchmark и показал снижение скорости записи с 3000 до 1500 МБ/с после превышения объема виртуального SLC-массива.

    В свою очередь приложения AS SSD Benchmark и Anvil’s Storage Utilities традиционно занижают показатели линейных скоростей по сравнению с CDM. Зато первое показало сверхбыстрое время доступа к файлам на SSD — всего 0,02 мс, а второе — скорость обработки мельчайших файлов аж 168 тысяч IOPS (Input/Output Operations Per Second или количество операций ввода/вывода). Проще говоря, мелкие файлики этот SSD крутит-вертит так же молниеносно быстро, как опытный игрок в наперстки.

    Выводы

    Финальные сравнительные диаграммы позволяет наглядно оценить скоростные показатели WD Black SN750 с шиной NVMe x4 на фоне твердотельных накопителей других форматов — M.2 SATA и NVMe x2. Преимущество четырех линий PCI-E над двумя и, тем более, над шиной SATA3 является существенным и неоспоримым. Покупать медленный SSD M.2 в 2019 году хоть сколько-нибудь оправдано только по причине устаревшей материнской платы или ноутбука. Если же ваш ПК оснащен слотом NVMe 3.0 x4, то разумнее сделать выбор именно в пользу такого высокоростного накопителя, благо постепенное снижение цен тому способствует. Точно будете довольны!

    Популярные SSD накопители от WD

    Читайте также:

    Одноранговая или двухранговая оперативная память?
    Выбираем оптимальную оперативную память для компьютера. ТОП-5 бескомпромиссных игровых ноутбуков с 17-дюймовым дисплеем
    Игровые ноутбуки с большим экраном и железом не слабее, чем у настольных компьютеров. Сила X470: ТОП-5 игровых материнских плат для процессоров AMD
    Платы, которые лучше всего раскроют способности процессоров Ryzen. Собираемся в поход: перечень необходимого снаряжения
    Список из 20 вещей для пешего туриста, как залог хорошего времяпрепровождения на природе. ТОП-5 бюджетных материнских плат на чипсетах AMD
    Выбираем основу для крепкой рабочей машины или недорого игрового ПК c чипом Ryzen.

    Sony разблокировала слот M.2 для расширения памяти PlayStation 5 — пока только для участников бета-теста

    Sony выпустила бета-версию следующего крупного обновления прошивки для PS5 в рамках недавно созданной программы тестирования. Обновление распространяется постепенно и в числе прочих нововведений приносит долгожданную возможность расширения памяти PlayStation 5 с помощью подходящих накопителей M2.

    Апдейт, как было отмечено выше, распространяется постепенно, а сама программа бета-тестирования PS5 пока доступна только в шести странах — США, Канаде, Японии, Великобритании, Германии и Франции.

    Sony завела специальную служебную страницу на официальном сайте PlayStation, где подробно рассказала, как правильно использовать слот для SSD-накопителей формата M.2. Также Sony уточнила, какие накопители нужно использовать — для апгрейда понадобится M.2 NVMe SSD с интерфейсом PCIe 4.0 и скоростью чтения не ниже 5,5 ГБ/с. Отдельно компания обращает внимание на требования к охлаждению.

    «Использование внешних SSD-накопителей формата M.2 с PS5 требует эффективного отвода тепла с помощью охлаждающей конструкции, такой как радиатор. Вы можете самостоятельно прикрепить его к SSD M.2 в одностороннем или двустороннем формате».

    из сайта PlayStation

    Полный список требований к M.2 SSD для PS5 доступен на сайте PlayStation. На самом деле вариантов, из которых можно выбрать, сейчас уже хватает — Samsung 980 Pro, Western Digital SN850 и другие новейшие M. 2 SSD.

    Помимо поддержки M.2 SSD обновление также включает поддержку 3D-звука для встроенных динамиков ТВ. Функция использует контроллер DualSense для оценки акустики комнаты для применения настроек 3D-звука, а включить ее можно будет в меню звука в системных настройках консоли PS5.

    Апдейт также приносит некоторые улучшения и возможности кастомизации UX — в интерфейсе Центра управления появится больше опций персонализации для перестановки или выбора элементов управления. Просматривать и писать сообщения друзьям и группам можно будет прямо из меню Game Base. Во вкладке «Друзья» улучшат управление и добавят возможность видеть друзей онлайн.

    Среди прочих улучшений — разделение игр на PS4 и PS5 в библиотеке, трекер трофеев (быстрый доступ к пяти трофеям за игру через Центр управления), возможность выбора между 720p и 1080p в PS Now и новый автоматический видеоклип для игроков PS5, которые соревнуются за высокие баллы в играх.

    Когда состоится полноценный релиз апдейта — неизвестно. Первое крупное обновление PlayStation 5 вышло 14 апреля. Оно добавило возможность хранения PS5-игр на внешних USB-накопителях, предзагрузку обновлений для игр и поддержку частоты 120 Гц для некоторых мониторов. Накануне Sony сообщила, что PlayStation 5 преодолела отметку в 10 миллионов проданных единиц по всему миру.

    PlayStation 5 разошлась тиражом в 10 миллионов за восемь месяцев — и прошла этот рубеж на месяц быстрее PlayStation 4

    сравнение, подключение и настройка накопителей

    С каждым годом запоминающие устройства становятся все более совершенными. В наши дни технология NVMe обеспечивает наивысшие показатели быстродействия – самые быстрые накопители используют этот стандарт.

    NVM Express (NVMe, NVMHCI – от англ. Non-Volatile Memory Host Controller Interface Specification) – новый стандарт взаимодействия с накопителем по скоростной шине PCI Express.

    SATA-интерфейс, даже в своей последней генерации, не в состоянии обеспечить такую скорость передачи данных из-за внутренних ограничений. Ниже представлена таблица, в которой сопоставлены показатели производительности SSD, подключенных через интерфейс SATA и накопителей той же серии, но с поддержкой NVMe (подключенных через PCI-E).

    То есть по факту изменился только интерфейс передачи данных, снявший те ограничения, в которые «упирался» более старый стандарт (SATA).

    Более подробная информация о SSD-накопителях доступна в этой статье.

    История появления NVMe

    В 2007 году корпорация Intel анонсировала спецификацию NVMHCI, а полная версия стандарта была представлена в 2011 году. Впервые адаптеры SSD с контроллером NVMe, которые устанавливались в разъем PCI-E, произвела компания Integrated Device Technology (IDT) в 2012 году. Первый накопитель для серверов с NVMe в форм-факторе U.2 выпустила группа компаний Samsung в 2013 году. Имеются также другие форм-факторы, которые по производительности мало чем отличаются от U.2 и были созданы исключительно в коммерческих целях.

    Форм-факторы NVMe

    На данный момент основными являются следующие форм-факторы:

    Плата расширения PCI-E 4x. Данный форм-фактор используется в серверах и ПК. Имеются также переходники PCI-E 16x, в которые можно установить 4 M.2-накопителя, но они менее распространены.

    U.2 – форм-фактор для серверов, который поддерживает выполнение горячей замены. Устройства внешне мало отличаются от обычных SATA-накопителей (разве что более массивным радиатором охлаждения), имеют ту же форму разъема, что и SATA/SAS. Это позволяет работать с ними привычным способом (установка в «старые» серверные корзины, монтаж-демонтаж).

    M.2 – форм-фактор, созданный для мобильных ПК. Разъемы M.2 также часто встречаются на серверных материнских платах и платах настольных ПК. В более старых материнских платах этот разъем предназначен для установки только SATA-накопителей (или других плат расширения, например, беспроводных сетевых карт). Но в более свежих платах в этот разъем можно подключить и SSD стандарта NVMe.

    Intel Ruler SSD – форм-фактор для серверов, который обладает функцией горячей замены.

    Samsung NGSFF – форм-фактор для серверов, также с возможностью горячей замены.

    Читайте также

    Преимущества использования SSD-накопителей с поддержкой стандарта NVMe

    Сравним производительность SSD Intel D3-S4510 (SATA) и SSD Intel P4510 (PCI-E), а также производительность виртуального сервера, диск которого размещен на SATA или PCI-E SSD:

     Характеристика  SSD D3-S4510   NVMe P4510
     Максимальная скорость чтения  560 Мб/с  2850 Мб/с
     Максимальная скорость записи  510 Мб/с  1100 Мб/с
     Скорость произвольного чтения (4КВ)  97000 IOPS  465000 IOPS
     Скорость произвольной записи (4КВ)  35500 IOPS  70000 IOPS
     Задержка чтения  36 мкс  77 мкс
     Задержка записи  37 мкс  18 мкс
     Мощность в активном режиме  3,2 Вт  10 Вт
     Мощность в режиме ожидания  1,1 Вт  5 Вт
     Производительность CMS Битрикс Старт  36 попугаев  79 попугаев
     Скорость создания резервной копии в Битрикс   27 секунд  18 секунд
     Скорость открытия страницы  1,2 секунды  0,6 секунд

    Из таблицы видно, что основными преимуществами использования накопителя NVMe являются:

    • Задержка записи у SSD с поддержкой NVMe ниже, чем у SATA SSD, что ускоряет запись данных на диск.
    • Быстрое открытие страницы и создание резервной копии по сравнению с SSD на интерфейсе SATA.
    • Большая скорость обработки данных. NVMe работает по интерфейсу PCIe, что обеспечивает максимальную скорость 3,2 ГБ/с, а это в 2-3 раза быстрее, чем у SATA SSD.
    • Возможность обработки большего количества запросов за единицу времени (IOPS), чем у SATA-SSD.

    Когда стоит приобретать NVMe

    В последнее время стоимость накопителей стандарта NVMe приблизилась к стоимости SSD стандарта SATA. Прежде чем приобретать накопитель, необходимо проверить системную плату устройства на предмет поддержки NVMe:

    • Есть слот М.2 и поддержка NVMe в BIOS материнской платы (возможно, стоит обновить BIOS, т.к. поддержка NVMe может быть добавлена в более свежих версиях).
    • Есть свободный разъем PCI-E и есть поддержка NVMe в BIOS материнской платы. Скорее всего, потребуется переходник с PCI-E на интерфейс, используемый накопителем (например, M. 2).

    В этом случае вы наверняка получите прирост производительности, который будет заметен даже на обычном ПК (например, скорость загрузки ОС и выключения компьютера, открытия приложений, копирования данных, бОльшая отзывчивость при работе).

    Что ждет слот M.2?

    Было время, не так давно, когда mSATA был стандартом для людей, желающих добавить к своему оборудованию компактные твердотельные накопители. Точно так же mini PCIe позволяет легко расширяться на небольших компьютерах и на материнских платах Mini-ITX. Однако появился новый стандарт, который значительно улучшил то, как мы используем внутреннее расширение. Этот новый стандарт, получивший название M.2 (формально форм-фактор следующего поколения, или NGFF), используется как M.2 SSD в нашей серии промышленных компьютеров Helix и серии защищенных промышленных компьютеров Karbon.

    Что такое M.2? Для чего используется M.2? А как M.2 работает?

    ЧТО ТАКОЕ M.2?

    M.2 физически отличается от Mini PCIe, а это означает, что старые диски mSATA и расширения (например, беспроводные карты) не будут работать в M. 2. Он уникален тем, что в стандарте предусмотрены самые разные размеры карточек. Кроме того, у него есть несколько разных типов клавиш. Клавиши — это выемки на карте, которые не позволяют подключить неправильное устройство.Имея несколько вариантов длины и множество клавиш, он выпускается в десятках различных вариаций. На первый взгляд это может показаться излишним и ненужным изменением. Однако M.2 настолько надежен с технологической точки зрения, что требует этих множественных вариаций.

    КАК РАБОТАЕТ КЛЮЧ?

    Техническая причина клавиш заключается в том, что M.2 может использовать шины PCIe, USB, Display, Audio, I2C или SATA на материнской плате. Использование слота M.2 определяет ключ, предотвращая подключение несовместимой карты к материнской плате.Некоторые карты с многократным использованием получают несколько ключей. Сегодня используются 4 распространенных типа ключей, каждому из которых присваивается буква для идентификации. В таблице ниже показано, как меняется каждый из этих ключей:

    Появляются новые ключи, которые планируется разработать в будущем, поскольку форм-фактор M. 2 продолжает демонстрировать свою универсальность.

    КАКИЕ ПРЕИМУЩЕСТВА M.2?

    Итак, что все эти ключи и взаимодействие шины означают для среднего компьютера? Короче говоря, это приводит к более быстрому, гибкому и большему доступу к хранилищу и расширению, чем предыдущие решения.В качестве примера возьмем твердотельные накопители. До M.2 SSD работали на шине SATA. Новейшая технология SATA может передавать данные со скоростью до 6 Гбит / с (шесть гигабит в секунду). Это довольно быстро, но даже близко к PCIe. PCIe 4.0 может передавать данные со скоростью 16 Гбит / с на каждую полосу (число после «x» в PCIe — это количество полос, поэтому PCIe x2 имеет две полосы). Это означает, что SSD-накопитель M.2 на базе PCIe 4.0 может передавать данные в 10 раз быстрее, чем традиционный SSD. Эти же улучшения справедливы и для других устройств расширения.

    SSD M.2 И НЕ ТОЛЬКО — ВОЗНИКАЮЩИЕ НОВЫЕ ПРИЛОЖЕНИЯ

    При запуске технологии возникли некоторые проблемы, связанные с общим отсутствием поддержки жестких дисков M. 2 SSD. Жесткие диски mSATA были хорошо зарекомендовали себя, и многие материнские платы были несовместимы с последними портами расширения. Поскольку форм-факторы продолжают уменьшаться, а емкость жестких дисков растет, M.2 продолжает утверждаться в качестве стандарта, особенно для твердотельных накопителей, установленных в системах с форм-фактором NUC на базе Intel и AMD.

    Итак, что нас ждет впереди со слотом M.2? Карты беспроводной связи на основе M.2 предоставляют возможности Wi-Fi, 4G и Bluetooth, часто включая комбинацию этих технологий в одной карте. Строители также используют слот M.2 для создания дополнительных опций ввода-вывода, включая COM, LAN, USB-порты и многое другое.

    Хотя графические процессоры (GPU) обычно имеют более высокие требования к мощности, чем те, которые доступны через порт M.2, блоки визуальной обработки (VPU) становятся все более популярными. Графические процессоры и видеопроцессоры имеют ряд ключевых отличий.Компактный размер и энергоэффективность VPU позволяют небольшим компьютерам обрабатывать визуальную информацию, ускорять глубокое обучение и усиливать усилия искусственного интеллекта через порт M. 2.

    ПОЧЕМУ M.2?

    Невероятная скорость передачи данных, небольшой размер и гибкость слота расширения M.2 делают его идеальным выбором для нашей новейшей серии компьютеров OnLogic.

    Мы очень рады видеть, как устройства следующего поколения используют преимущества этой мощной технологии для увеличения скорости и размера.

    Этот блог был первоначально опубликован 25 марта 2015 г. Он был обновлен для содержания 18 сентября 2020 г.

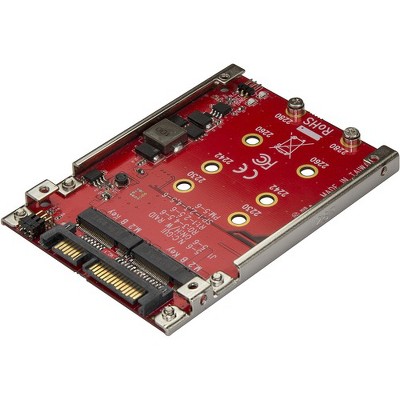

    Amazon.com: StarTech.com Адаптер SSD с разъемом расширения M.2 на SATA — NGFF Solid Конвертер State Drive в SATA

    5.0 из 5 звезд Безупречно работает на моем FreeNAS
    Автор Kiteless, 30 октября, 2018 г.

    У меня есть этот маломощный мобо Mini ITX с 4 портами SATA. Все они используются на FreeNAS. Я использовал предложенную настройку зеркальных USB-накопителей. 2 маленьких крейсера Sandisk. Примерно через год один из них вышел из строя. Я заменил его, а через несколько месяцев другой вышел из строя. Я не считаю их плохими устройствами, просто они не рассчитаны на круглосуточное использование.

    В любом случае мне понадобилось другое решение. У меня был единственный слот PCI-e для работы. Я взял дешевый «контроллер» M.2, не понимая, что для работы ему нужны кабели SATA. Ой. Итак, я немного покопался и нашел это.Скорость NVMe мне не нужна. Я имею в виду, что эта система отлично работала с двумя USB-накопителями. Учитывая, насколько дешевы контроллеры SATA, я подумал, что это было немного дороже. Я имею в виду, что я мог бы получить 2-портовый контроллер PCIe SATA примерно за 12 долларов США. Как бы то ни было, я раньше работал со StarTech, и всегда казалось, что они хорошего качества. После некоторого чтения казалось, что микросхема контроллера будет счастлива поиграть с FreeNAS.

    Я установил этот диск Trancend SATA M.2 на 32 ГБ, установил карту в машину и переустановил FreeNAS.Импортировал мои 2 зеркальных массива, настроил некоторые настройки, позволил ему перезагрузиться примерно 6 раз, когда я что-то изменил, и он выполнил процесс импорта, убедитесь, что все мои импортированные настройки работают, затем выключите его, установил другой диск M.2, загрузился обратно вверх, настроить зеркало загрузочного диска и стрелу, совершенство. Больше никаких долларовых дисков, свисающих из задней части, и он отлично работает.

    Заключительные мысли. Думаю за свои деньги оно того стоит. Есть более дорогие решения, но инструкции отличные и, кажется, хорошо сделаны.Я ждал 4 месяца, прежде чем написать этот обзор. Также следует учитывать длину карты. Моя машина FreeNAS находится в узле Fractal Design Node 304. В самом корпусе есть место, но там много кабелей питания и SATA. Было немного туго.

    Предупреждение. Некоторые BIOS не любят загружаться с устройств PCIe. Попробуйте провести небольшое исследование, прежде чем покупать это. Если у вас есть дешевый контроллер PCIe SATA. Поместите на него загрузочный привод, даже CD-ROM / DVD, и посмотрите, загрузится ли он.Как правило, если вы находитесь в BIOS и видите его как вариант загрузки, вы золотой. Тем не менее, если вы читаете этот обзор и думаете о покупке одного из них, вы, вероятно, знаете, что делаете.

    Надеюсь, это было полезно.

    M.2 против NVMe: в чем разница, когда речь идет о твердотельных накопителях?

    Если вы не технический специалист, возможно, вы не знаете разницы между M.2 и NVMe и можете предположить, что это одно и то же. Люди обычно путают эти термины, когда хотят купить SSD-накопители.Эти технические сокращения используются для описания большого количества твердотельных накопителей, и вы часто видите твердотельные накопители, в описании или названиях которых есть как M.2, так и NVMe. Таким образом, их легко спутать и поверить, что M.2 описывает NVMe или наоборот. Вот что такое M.2 и NVMe и чем они отличаются:

    Что такое NVMe?

    NVMe или энергонезависимая память Express — это стандартный программный интерфейс, который позволяет твердотельным накопителям и другим компонентам работать напрямую через физический интерфейс PCI Express (PCIe) , напрямую подключенный к процессору компьютера .NVMe — это альтернатива старому интерфейсу SATA, который был разработан для подключения устройств хранения к материнским платам компьютеров. SATA не имеет прямой связи с процессором компьютера. Многие твердотельные накопители NVMe используют форм-фактор M.2, как показано на рисунке ниже.

    SSD-накопитель NVMe от Samsung в форм-факторе M.2.

    Когда вы покупаете новый твердотельный накопитель, он использует интерфейс SATA или NVMe для подключения к вашему компьютеру. Традиционные твердотельные накопители SATA используют форм-фактор 2,5 дюйма, как показано на рисунке ниже.

    Твердотельный накопитель SATA от Samsung в форм-факторе 2,5 дюйма.

    Что такое M.2?

    M.2 — это форм-фактор, определяющий физический размер и форму карты, которую можно вставить в слот M.2 . Этот форм-фактор был разработан для максимального увеличения пространства при минимальной занимаемой площади. Слот M.2 имеет прямоугольную форму с возможной шириной 12, 16, 22 или 30 миллиметров. Большинство твердотельных накопителей M.2 имеют ширину 22 миллиметра. Длина также может быть разной: 16, 26, 30, 38, 42, 60, 80 или 110 миллиметров.

    Слот M.2 на материнской плате

    На большинстве компьютерных материнских плат предусмотрены слоты M.2 различной длины. В то же время ширина, как правило, фиксируется на каждой материнской плате и составляет обычно 22 миллиметра. Слоты M.2 на материнской плате могут обмениваться данными с остальной частью ПК с использованием различных интерфейсов / стандартов, включая PCI Express (используемый NVMe) или SATA, используемый традиционными твердотельными накопителями.

    Слоты M.2 на материнской плате ASUS ROG CROSSHAIR VIII HERO

    На каждой материнской плате разное количество дисков M. 2 слота с разными характеристиками.

    , использование интерфейса NVMe и форм-фактор M.2

    При просмотре интернет-магазинов вы найдете как твердотельные накопители SATA, так и твердотельные накопители NVMe, использующие либо классический 2,5-дюймовый форм-фактор, используемый в первых поколениях твердотельных накопителей, либо M.2, используемый в новых поколениях твердотельных накопителей. В качестве примера давайте взглянем на у Kingston A400. Этот твердотельный накопитель доступен как в традиционном форм-факторе 2,5 дюйма, так и в новом форм-факторе M.2. Это тот же SSD, с теми же характеристиками, но другого размера.Однако это НЕ NVMe SSD, а SATA.

    Kingston A400 доступен в форм-факторах 2,5 дюйма и M.2.

    Чтобы еще больше запутать ситуацию, вы можете найти твердотельные накопители NVMe с форм-фактором 2,5 дюйма, а не только с M.2. Примером может служить твердотельный накопитель Kingston DC1000M U.2 Enterprise. В нем используется интерфейс NVMe для обеспечения высокой производительности при передаче данных. , он также выполнен в классическом форм-факторе 2,5 дюйма.

    Kingston DC1000M U.2 — твердотельный накопитель NVMe форм-фактора 2,5 дюйма

    Обратите внимание как на форм-фактор, так и на интерфейс при покупке следующего SSD

    При покупке следующего твердотельного накопителя обратите внимание как на его форм-фактор, так и на интерфейс, который он использует для связи с компьютером.Его характеристики должны соответствовать как разъемам, так и интерфейсам, доступным на вашей материнской плате. Кроме того, если вы видите твердотельный накопитель, описанный как NVMe, не предполагайте, что он автоматически использует форм-фактор M.2. Кроме того, если вы видите SSD, описанный как M.2, не предполагайте, что он использует NVMe. Прежде чем решить, что купить, обратите внимание на его подробные характеристики.

    Steam Deck имеет слот для SSD M.2 2230, но Valve не рекомендует его обновлять

    Steam Deck использует M.2 2230 SSD

    Безусловно, самый большой вопрос из объявления Valve Steam Deck заключался в том, можно ли обновить встроенный SSD-накопитель ? Однако, как оказалось, это не дешево и не рекомендуется.

    Гейб Ньюэлл ответил на несколько писем от членов сообщества Reddit Steam, которые спрашивали о SSD-дисках Steam. В частности, людей интересовало, имеет ли смысл покупать самый дорогой вариант с 512 ГБ или, скорее, покупать более дешевую модель и самостоятельно обновлять SSD. Генеральный директор Valve подтвердил, что в консоли используется диск NVMe 2230 с разъемом M.2, который действительно доступен на розничном рынке, но не является широко распространенным.

    Гейб Ньюэлл отвечает на midnight_watch и BernardoOne, Источник: Reddit

    Этот обмен электронной почтой привел к тому, что Valve обновила официальные спецификации, указав тип SSD.Valve также дала понять, что этот диск не предназначен для замены пользователем:

    Форм-фактор M.2 2230 — это самый маленький SSD на рынке. Обычно он не продается отдельно, поскольку большинство устройств уже приспособлено для больших SSD, поэтому большое количество драйверов, продаваемых на eBay, удаляется с существующих устройств. Короче говоря, обновление до 512 ГБ легко обойдется примерно в 200 долларов США, однако есть случаи, когда использованные диски емкостью 1 ТБ можно найти всего за 150 долларов США.

    В Европе клиенты могут найти диски KIOXIA M2 2230 по разумно хорошим ценам, обновление 512 ГБ будет стоить 99,5 евро, а модель 1 ТБ стоит 185 евро. Технически это позволяет обновить Steam Deck 64 ГБ до 1 ТБ за меньшую, чем официальная версия 512 ГБ, однако эта конкретная модель предлагается с антибликовым экраном и защитным чехлом.

    До доставки клиентам Steam Deck еще несколько месяцев. На данный момент никто не видел внутренностей устройства.Однако есть группы людей, которые уже готовятся модифицировать консоль. Фактически, есть даже страница Steam Deck Mods, которая, вероятно, будет сосредоточена на модах операционной системы и портировании игр, но можно предположить, что физические моды также ожидаются.

    9015 9015 9015 9015 9015 9015 9015
    Core i7-1165G7 **
    Core i7-1135G7 *
    Портативные игровые приставки
    VideoCardz Steam Deck One XPlayer AYA NEO Founder Nintendo Switch
    Архитектура AMD Zen2 и RDNA2 Intel Tiger Lake AMD Zen2 (Renoir) ARM Cortex ARM Cortex
    SoC *** i7-1 AMD Van Gogh Core Ryzen 5 4500U NVIDIA Tegra X1 NVIDIA Tegra X1
    SoC CPU 4C / 8T @ 3. 5 ГГц 4C / 8T * 4,2 *, 4,7 **, 4,8 *** ГГц 6C / 6T при 4,0 ГГц 4x A57 + 4x A53 4x A57 + 4x A53
    SoC GPU AMD RDNA2 8 CU @ 1,6 ГГц Xe-LP (Iris) 96 EUs @ 1,35 ГГц AMD Radeon Vega 6 @ 1,5 ГГц NVIDIA Maxwell 256 CUDA NVIDIA Maxwell 256 CUDA
    Память 16 ГБ -5500 16 Гбайт LPDDR4X-4266 16 Гбайт LPDDR4X-4266 4 Гбайт 4 Гбайт
    Хранилище 64 Гбайт eMMC (PCIe Gen2 x1)

    NV2 NV2 Gen3 (PCIe Gen3 x1)

    256 Гбайт NVME (PCIe Gen3 x1) 9005 256 Гбайт (PCIe Gen3 x3) (PCIe Gen3) 512 ГБ *, 1 ТБ **, 2 ТБ *** NVMe SSD
    512 ГБ / 1 ТБ * NVMe SSD 32 ГБ 64 ГБ
    Дисплей 7 ″ 1280 × 800 IPS 8.4 ″ 2560 × 1600 IPS 7 ″ 1280 × 800 IPS 6,2 ″ 1280 × 720
    5,5 ″ 1280 × 720 *
    7 ″ 1280 × 720 OLED
    Возможности подключения Wi-Fi 5, Bluetooth 5 Wi-Fi 6, Bluetooth 5, USB 4. 0 x2 WiFi 6E, Bluetooth 5.2 802.11 a / b / g / n / ac,
    Bluetooth 4.1
    802.11 a / b / g / n / ac,
    Bluetooth 4.1
    Аккумулятор 40 Вт · ч 15,300 мА · ч 12,300 мА · ч 4310 мА · ч
    Вес 669 г 820 г 669 г 820 г 400 *
    Размеры 29.8 x 11,7 x 4,9 см 28,8 x 13,0 x 2,1 мм 25,5 x 10,6 x 2,0 см 23,9 x 10,1 x 1,4 см
    20,8 x 9,1 x 1,4 см *
    24,2 x 10,2 x 1,39 см
    OS Steam OS 3.0 (Arch) Windows 10 Windows 10 Custom Custom
    Цена выпуска 399 долларов США (64 ГБ)
    529 долларов США (256 ГБ)
    649 долларов США (512 ГБ)
    1059 долларов США *
    1158 долларов США **
    1599 долларов США ***
    789 долларов США (16 ГБ / 512 ГБ)
    869 долларов США (16 ГБ / 1 ТБ)
    299 долларов США,
    199 долларов США (Lite)
    349 долларов США
    Дата выпуска Holiday 2021 июнь / июль 2021 март 2021 март 2017
    сен 2019 *
    Holiday 2021
    * Standard Edition
    ** Pro Edition
    *** Ultimate Edition
    * 1TB модель * Lite
    90 002 Источник: Reddit



    Dual-Slot M.

    2 NVMe и NGFF SSD-корпус

    Корпус SSD с двумя слотами M.2 NVMe и NGFF

    • Модель продукта

      ORICO M2NV01-C3

    • Материал

      Алюминиевый сплав

    • Цвет

      Серый

    • Размер

      115 мм (Д) * 65 мм (Ш) * 15. 6 мм (В)

    • Микросхема управления

      JMS581D

    • Входной интерфейс

      М.КЛЮЧ 2 B + M (SATA) , КЛЮЧ M.2 M (NVMe)

    • Выходной интерфейс

      USB3.1 GEN2 Тип-C

    • Скорость передачи

      до 10 Гбит / с

    • «Кабель

      USB Type-A — Type-C, 0. 5м USB Type-C — Type-C, 0,5 м

    • Вместимость

      2 ТБ с одним слотом, всего 4 ТБ

    • Установка

      Винт

    • Система поддержки

      Windows / Mac OS / Linux

    Отправить запрос

    * Страна

    — Выберите страну — AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanAzoresBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanariasCape VerdeCaymanCentral африканскую RepublicChadChileChinaColombiaComorosCongo (Конго-Киншаса) CongoCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzechDenmarkDjiboutiDominicaDominicanEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFijiFinlandFranceFrench GuianaFrench PolynesiaGabonGambiaGeorgiaGermanyGhanaGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHondurasHungaryIcelandIndiaIndonesiaIranIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea (Северная) Корея (Южная) KuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacedoniaMadagascarMadeiraMalawiMalaysiaMaldivesMaliMa ltaMarshall IslandsMartiniqueMauritaniaMauritiusMexicoMicronesiaMoldovaMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlands AntillesNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNiueNorthern MarianaNorwayOmanPakistanPalauPalestinePanamaPapua Нового GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс-NevisSaint LuciaSaint Винсент и GrenadinesSamoaSan MarinoSao Том и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSudanSurinameSwazilandSwedenSwitzerlandSyriaTajikistanTanzaniaThailandThe British Virgin IslandsThe США Virgin IslandsTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVatican CityVenezuelaVietnamWallis и FutunaWestern СахараЙеменЗамбияЗим babwe

    ПОДАТЬ

    Свяжитесь с нами

    Горячая линия бесплатного обслуживания

    400-6696-298

    NVMe против M.

    2: В чем разница?

    Если вы какое-то время знакомы с компьютерами и технологиями в целом, вы, вероятно, знаете об огромных достижениях в области хранения данных, которые были сделаны за последние несколько десятилетий. Я ребенок 90-х, поэтому у меня ограниченный опыт работы с некоторыми из старых носителей информации. У меня действительно была возможность поработать с несколькими компаниями на моей последней работе, которые хранили внешние данные на огромных ленточных накопителях, но функции чтения / записи для этих огромных ленивцев были менее чем приятными.

    Насколько мне известно, большая часть нашего корпоративного хранилища, вероятно, все еще осуществляется с помощью дисковых накопителей (дисководов с вращающимися пластинами), обычно называемых жесткими дисками (HDD). Однако твердотельные накопители (SSD) пришли на смену жестким дискам, и большинство людей в настоящее время используют их на своих персональных компьютерах. Раньше SSD были дороже. Однако в последнее время эти цены упали до приемлемого уровня.

    [Вам также может понравиться: Преобразование в твердотельные диски (SSD) для настольных ПК]

    По мере развития носителей информации меняются и интерфейсы хранения.Традиционно жесткие диски и твердотельные накопители использовали интерфейсы SATA для связи со своими материнскими платами (если вы не работаете с древним оборудованием, таким как SCSI или PATA. Привет ВМС США).

    Для правильной работы интерфейсов

    SATA необходимы две вещи:

    1. SATA питание от блока питания к диску
    2. Данные SATA с диска на контроллер материнской платы

    Поставляются с помощью двух отдельных кабелей (не идеально) или одного встроенного кабеля. В любом случае используемые кабели имеют хрупкие разъемы, и любой кабель вызывает некоторую задержку.Может быть, пришло время для некоторой эволюции.

    NVMe вошел в чат

    Non-Volatile Memory Express (NVMe) был разработан как новый стандарт , спецификация для накопителей (и других компонентов), подключаемых непосредственно к интерфейсу PCIe. Использование этой шины позволяет SSD обмениваться данными напрямую с ЦП вместо того, чтобы проходить через материнскую плату, как ранее требовалось SATA, увеличивая скорость чтения / записи и сокращая время загрузки программы.

    Так что же такое M.2?

    Чтобы ответить на этот вопрос, нам нужно поговорить о форм-факторах. Многие коммерческие жесткие диски продаются в форм-факторах 3,5 и 2,5 дюйма. До недавнего времени большинство твердотельных накопителей продавалось в форм-факторах 2,5 дюйма. Большинство из этих дисков были дисками SATA, для которых требовались кабели для передачи данных и питания. M.2 — это новейший твердотельный накопитель в форм-факторе, появившийся на рынке, с невероятно малой занимаемой площадью благодаря к интерфейсу NVMe.

    Слот M.2 имеет ширину 22 мм и может различаться по длине в зависимости от разъемов на материнской плате. Размеры могут варьироваться от 16 до 110 мм (у большинства приводов 80 мм).Обязательно выберите диск, умещающий на вашем устройстве свободное место! Прелесть этого форм-фактора в том, что в нем нет никаких кабелей. Диски просто вставляются в слот M.2 на материнской плате и подключаются через NVMe к процессору.

    [Бесплатное руководство от Red Hat: 5 шагов по автоматизации вашего бизнеса. ]

    Что делать в магазине за

    Быстрый ответ на вопрос о сравнении NVMe и M.2 заключается в том, что противопоставления нет вообще. NVMe — это интерфейс, а M.2 — это новейший форм-фактор для твердотельных накопителей. Объедините эти два фактора, и вы получите молниеносный привод, практически не оставляющий следов, и его очень легко установить. Победить. Победить. Победить.

    При покупке накопителя убедитесь, что вы знаете интерфейс и форм-фактор , а также емкость и скорость чтения / записи. Помните об этой информации при следующем расширении хранилища, и вы совершите покупку с осознанной информацией.

    Кроме того, если вы планируете построить новую систему, обязательно ознакомьтесь с моей предыдущей статьей «Аппаратное обеспечение системного администратора: соображения при планировании сборки ПК. «

    Почему нельзя использовать твердотельный накопитель M.2 NVMe в порту M.2 SATA?

    Я обсуждал различия между M.2 NVMe и M.2 SATA в другой статье. Но есть еще один большой вопрос, на который нужно ответить. Вопрос в следующем: « Я купил или хочу купить твердотельный накопитель M.2 NVMe, будет ли он работать на моем ноутбуке / настольном ПК с разъемом M.2 SATA only.

    Итак, прежде чем мы поговорим о работе, вы должны иметь в виду, что твердотельный накопитель M.2 NVMe PCIe никогда не поместится в ваш M.2 только SATA. Таким образом, покупка твердотельного накопителя NVMe и попытка установить его на порт M.2 SATA — пустая трата времени и денег. Хотя форм-фактор тот же, конфигурации контактов порта M.2 SATA отличаются от разъема PCIe NVMe x4.

    Но материнская плата моего ноутбука поддерживает PCIe

    Мой ноутбук HP 14-bs517TU делает то же самое (в соответствии с некоторыми программами проверки аппаратной информации). Но когда я открыл его заднюю часть, я обнаружил, что там был только порт M.2 SATA.Вы можете увидеть его изображение ниже.

    Порт M.2 SATA на материнской плате ноутбука

    Итак, даже если программное обеспечение или служба поддержки клиентов говорят, что ваш ноутбук может работать с твердотельным накопителем NVMe, не покупайте его, не взглянув на порт, указанный на материнской плате.

    Фактически, большинство ноутбуков со старыми материнскими платами поставляются только со слотами SATA M.2. Итак, если у вашего ноутбука также есть порт, как показано на изображении, вы никогда не сможете установить здесь свой NVMe. Мы обсудим это ниже.

    Порт похож по размеру и конфигурации

    Да, они похожи. Но вам придется внимательно присмотреться к твердотельному накопителю NVMe и этому порту. Порт сделан только для M.2 SATA SSD. Поскольку выемка / вырез дана на левой стороне порта, вы никогда не сможете вставить сюда NVMe, потому что у твердотельного накопителя NVMe будет разрез с правой стороны. Давайте разберемся с этим на примере.

    m.2 nvme ssd не помещается в порт m.2 sata

    По сути, порт, который мы видим на этом изображении, предназначен только для M.2 SATA SSD. Итак, поскольку выемки не совпадают при вставке, NVMe никогда не сможет вам помочь.

    Нельзя ли установить твердотельный накопитель NVMe с другой стороны?

    Нет, вы всегда должны держать основную маркировку вашего SSD сверху. Если вы хотите установить его, перевернув сбоку, он может быть вставлен, но не сработает.

    Кроме того, вы можете видеть порт M.2 SATA с его задней стороны, и он может выглядеть так, как будто это порт NVMe. Но это по-прежнему невозможно, потому что он не принимает в него твердотельные накопители любого типа. Для подтверждения обязательно проверьте размещение стяжного винта SSD. Лицевая сторона вашего порта будет сбоку от этого винта.

    Я могу установить твердотельный накопитель NVMe на свой ноутбук или настольный процессор, но он не работает

    Как мы уже обсуждали ранее, M. 2 — это форм-фактор. Итак, если на вашей материнской плате есть порт M.2 с M-Key, это не значит, что на ней будет работать NVMe . Для этого порт должен использовать протокол NVMe. Если он использует только интерфейс PCIe, твердотельный накопитель NVMe либо не работает, либо будет работать на скорости PCIe (не NVMe).

    Лучший способ убедиться в этом — проверить руководство пользователя материнской платы или напрямую связаться со службой поддержки производителя.

    Почему нельзя использовать твердотельный накопитель NVMe в любом ноутбуке?

    Что ж, большинство последних ноутбуков идут с поддержкой PCIe NVMe со слотом M.2. Но у некоторых вообще нет этого порта. Однако, если мы говорим о процессорах для настольных ПК, вы увидите большинство последних с поддержкой PCIe 3.0.

    Я купил один из своих ноутбуков в 2018 году.Он не такой уж старый. Но я не могу использовать на нем какое-либо оборудование на базе PCIe. Он не поддерживает NVMe и имеет только один порт M. 2 SATA. Доступность порта также будет зависеть от цены вашего ноутбука и других характеристик, таких как поколения процессоров и т. Д.

    Итак, если вы здесь с таким же корпусом, вы не сможете получить такой высокоскоростной NVMe на своем ноутбуке. Я настоятельно рекомендую вам взглянуть на оборудование вашего ноутбука и посмотреть, какой тип порта доступен.

    Порты M.2 SATA не предназначены для поддержки скорости NVMe

    Ну, М.2 порт SATA поддерживает только твердотельный накопитель M.2. Поэтому скорость никогда не может превышать 600 МБ / с. Ни физически, ни электрически любой твердотельный накопитель M.2 PCIe NVMe не будет совместим с вашим портом M.2 SATA. По сути, в обоих этих соединениях используются разные протоколы и интерфейсы.

    Порты M.2 SATA и M.2 PCIe отличаются

    M.2 — это форм-фактор. Это означает, что в порты M.2 могут поместиться твердотельные накопители определенных размеров. Этот порт чаще всего встречается на новых материнских платах. Но они могут быть двух типов. Если это порт M.2 SATA, выемка будет расположена на левом конце. Однако, если он предназначен для твердотельного накопителя NVMe, его выемка будет расположена с правой стороны, и он может работать не только с NVMe, но и с устройствами SATA M.2.

    Форм-фактор PCIe M.2 предназначен для сверхлегких твердотельных накопителей, таких как NVMe. Но это не означает, что все порты M.2 могут работать с NVMe . Вы увидите различные материнские платы с портами M.2 с поддержкой SATA. Другие могут иметь поддержку PCIe, но могут не работать с NVM.Вот почему важно все подтвердить перед покупкой любого SSD.

    Что если я попробую установить NVMe с адаптером?

    Просто не тратьте деньги зря. В Интернете можно увидеть, как разные люди говорят, что вы можете купить тот или иной адаптер, который поможет вам получить скорость PCIe даже с портами SATA.

    Но если ваша материнская плата не предназначена для этих высокоскоростных устройств, как вы можете сделать это, просто используя адаптер? Да, мы можем использовать адаптер NVMe для увеличения количества устройств на одном порту (только на настольном компьютере).

    Итак, если у вас есть ноутбук, который не поддерживает твердотельный накопитель NVMe, вы ничего не можете сделать для запуска на нем любого твердотельного накопителя NVMe. В частности, на ноутбуках у вас не будет места для использования какого-либо адаптера, и этот не является каким-либо внутренним адаптером, который вы можете использовать.

    Вы определенно можете использовать некоторые USB-адаптеры или корпуса M.2 NVMe для внешнего подключения NVMe к ноутбукам.

    Вы можете использовать адаптер для использования твердотельного накопителя NVMe через порт PCIe x4

    Это еще одно большое заблуждение.Порты M.2 и PCIe разные, но в то же время тесно связаны. M.2 — это малый форм-фактор, который можно найти на материнских платах как для настольных ПК, так и для ноутбуков.

    Но вы можете легко приобрести в Интернете адаптер PCIe — NVMe M.2 и подключить твердотельный накопитель NVMe к порту PCIe x4, x8 или x16 на материнской плате.

    Адаптер NVMe — PCIe x4

    Примечание 1: Любой твердотельный накопитель M.2 NVMe или M.2 SATA никогда не может быть установлен непосредственно на порты PCI Express из-за различных форм-факторов.Для этого всегда нужно покупать переходник. Но если ваша настольная материнская плата поддерживает NVMe, у вас будет скорость NVMe даже после использования адаптера.

    Примечание 2: Ни один ноутбук не может работать с этими типами адаптеров, потому что вы не найдете портов PCI Express на материнской плате ноутбука.

    Могу ли я получить полную скорость твердотельного накопителя NVMe, подключив его через USB 3.0?

    Большинство ноутбуков и даже настольных процессоров ожидают, что некоторые новейшие модели будут иметь USB 3.0. Итак, максимальная скорость USB 3.0 составляет всего 5 Гбит / с или 625 Мбит / с. Однако последний USB 3.1 (также Type-C) может развивать скорость до 1000 Мбит / с.

    nvme корпус usb

    Итак, если вы хотите, вы также можете купить корпус NVMe, такой как этот , и подключить его к своему USB-порту. Вы снова можете догадаться, что скорость вашего NVMe снова станет узким местом на уровне 1000 МБ / с, потому что USB 3.1 может обрабатывать только такую ​​скорость передачи данных.

    Окончательный приговор

    В этой статье я думаю, что ответил на большинство вопросов, связанных с NVMe M.2 и SATA M.2. Поэтому, на мой взгляд, обязательно дважды подтвердите, поддерживает ли ваш ноутбук или настольный процессор как PCIe, так и NVMe. Когда вы полностью уверены, вы можете купить твердотельный накопитель NVMe и получить отличные данные для чтения и записи.

    Однако, если ваш компьютер предназначен для работы с SATA, вы должны довольствоваться скоростью 600 МБ / с. Но, поверьте, он намного лучше обычных жестких дисков.

    Спасибо за чтение!

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
