Системные требования и горячие клавиши AutoCAD
Для Автокад системные требования очень важно знать. Ведь от этого зависит ваша производительность. Самая правильная и достоверная информация касательно требований компьютера к данной графической программе находить на оф. сайте Autodesk, где можно выбрать нужную версию Автокада и посмотреть требования от самого производителя данного ПО.
Какой выбрать компьютер для AutoCAD?Скажу сразу, ноутбук для моделирования и визуализации идея плохая. Однозначно лучше ПК. Принципиально важен процессор, RAM, видеокарта.
По поводу системных требований к компьютеру. Я не буду вам давать конкретные модели! В магазине можно подобрать аналоги:
- Процессор Core i 7 (желательно с возможностью разгона процессора).
- Оперативной памяти минимум 16 Гб, а лучше 32 Гб. (64 Гб — не надо!)
- Видео карта любая игровая, минимум 1 Гб, лучше 2 Гб.
- Жесткий диск SSD на 240 Гб (на него надо устанавливать графические программы).
- Монитор чем больше, тем лучше. Фирма BenQ по качеству и цене нормальная.
Остальные комплектующие следует подбирать в соответствии с вышеуказанными!
В качестве примера рассмотрим требования, предъявляемые к двум последним версиям программы (AutoCAD 2014 и AutoCAD 2015):
Компьютер для Автокад 2015 следует подбирать, основываясь на информации, представленной ниже:
Подведем итоги. Чтобы правильно выбрать компьютер для Автокада, достаточно ознакомиться с системными требованиями. Для различных версий программы всегда можно посмотреть достоверную информацию на официальном сайте Autodesk.
Этот урок по Автокаду для чайников расскажет о горячих клавишах Автокад. Родными настройками программы предусмотрено великое множество сочетаний полезных и не очень горячих клавиш. Дабы не засорять Ваш мозг лишней информацией о том, как настроить все горячие клавиши в Автокаде, опишу наиболее популярные и нужные на мой взгляд горячие клавиши Автокад.
От F1 до F12:F1 Вызов браузера справочной системы Справка AutoCAD (клавиша F1)(если в момент нажатия F1 курсор мыши наведен на какой либо инструмент на панели инструментов или ленте то справка выводится конкретно для этого инструмента (рис .
1). Так же для локализации поиска можно воспользоваться поисковиком, расположенным в правой части строки заголовка .
F2 Вызов текстовое окна (информация о процессе работы и построенных объектах)
F3 Включить / отключить объектную привязку
F4 Включить / отключить 3D привязку
F5 Переключение между изометрическими плоскостями (циклическая)
F6 Разрешить / запретить динамическую ПСК
F7 Отобразить / скрыть сетку
F8 Ортогональное ограничение построения и перемещения (0˚ и 90˚)
F9 Включить / отключить шаговую привязку
F10 Включить/отключить режим полярного отслеживание
F11 Включить/отключить режим отслеживания объектной привязки
F12 Включить/отключить режим динамического ввода.
Теперь рассмотрим команды (горячие клавиши Автокад), касающиеся вывода на экран полезных палитр и панелей:
CTRL+0 Скрыть/показать все панели и лену (очистить экран)
CTRL+1 Скрыть/показать палитры «Свойства»
CTRL+2 Скрыть/показать окно центра управления
CTRL+3 Скрыть/показать инструментальную палитру
CTRL+4 Скрыть/показать диспетчера подшивок
CTRL+6 Скрыть/показать диспетчера подключения к БД
CTRL+7 Скрыть/показать диспетчера наборов пометок
CTRL+8 Скрыть/показать быстрый калькулятор
Команды и горячие клавиши AutoCAD работы с буфером обмена:
CTRL+X Вырезание выделенных объектов в буфер обмена
CTRL+C Копирование выделенных объектов в буфер обмена
CTRL+SHIFT+C Копирование выделенных объектов в буфер обмена с базовой точкой
CTRL+V Вставка данных из буфера обмена
CTRL+SHIFT+ V Вставка данных из буфера обмена единым блоком
Команды и горячие клавиши Автокад работы с файлами (стандартные Windows):
CTRL+N Создание нового чертежа
CTRL+O Открытие существующего файла чертежа
CTRL+S Сохранение текущего чертежа
CTRL+SHIFT+S Сохранить как
CTRL+P Вывод текущего чертежа на печать
CTRL+Q Закрыть программу
CTRL+Z Отмена самой последней операции
CTRL+Y Отмена последней операции «Отменить»
Источник данного материала:
http://autocad-specialist.
ru
Обзор и описание функций Autocad (Автокад) для чайников, основные возможности программы 2023 профессии
Несколько ранее мы выяснили, что в нашей стране есть две самые популярные САПР( система автоматизированного проектирования), предназначенные для работы с чертежами.
Если же говорить о мире в целом, то, однозначно, первое место по популярности уверенно держит AutoCAD. Данную статью мы и посвящаем этой программе. Здесь мы рассмотрим ее возможности, функционал и последние изменения более подробно.
AutoCAD – разработанная компанией система автоматизированного проектирования и черчения, предназначенная для работы с двумерными трехмерными объектами.
Начнем наш обзор AutoCAD и прежде, чем открыть саму программу, вспомним, с чего все начиналось.
История создания программы AutoCAD
Программа AutoCAD – это настоящий мастодонт среди САПР, ведь первая версия была продемонстрирована в далеком 1982 году на выставке COMDEX в Атлантик Сити.
В то славное время автомобили были карбюраторными, микросхемы – большими, а персональные компьютеры только-только выходили на широкий рынок.
Большинство программ создавалось для огромных мэйнфреймов IBM. Тем не менее, предприимчивая группа из тринадцати программистов сумела увидеть перспективу развития вычислительной техники и создала продукт именно для персональных компьютеров. Программа привлекла всеобщее внимание уже после первой демонстрации, и разработчики поняли, что теперь их главная задача – совершенствовать свое «детище».
Компания Autodesk до сих пор успешно и своевременно этим занимается. В результате AutoCAD является самой популярной программой для работы как с двумерными чертежами, так и с 3D-моделями уже на протяжении более чем тридцати лет.
Основные возможности программы AutoCAD
Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы
Если говорить об основных возможностях AutoCAD, то они определенно очень широки.
Помимо использования графических примитивов для получения боле сложных объектов в двумерном пространстве AutoCAD дает возможность создавать полноценные трехмерные модели с использованием твердотельного полигонального и поверхностного моделирования. Тем не менее, в определенных моментах AutoCAD в области 3D-моделирования уступает таким специализированным САПР и, например, SolidWorks.
Кроме того, AutoCAD предоставляет в Ваше распоряжение широкие возможности работы со слоями и аннотативными объектами. Последние версии программы предполагают возможность динамической связи чертежа с реальными картографическими данными и распечатки моделей на 3D-принтере.
DWG – это формат файла, в котором хранится непосредственно сам чертеж. Данный формат позволяет хранить как двумерные, так и трехмерные объекты, а также поддерживается другими приложениями компании Autodesk.
DWT – файл с данным расширением является шаблоном. Так, например, Вы можете сохранить какой-то проект со всеми выставленными Вами настройками в виде шаблона и использовать его в будущем.
Приложения AutoCAD
AutoCAD часто используется, как база для создания прикладных приложений. Так, на его основе уже выпущены такие программы, как AutoCAD Mechanical, AutoCAD Architecture, AutoCAD Electrical, Promis-e, PLANT-4D, AutoPLANT, GeoniCS и др.

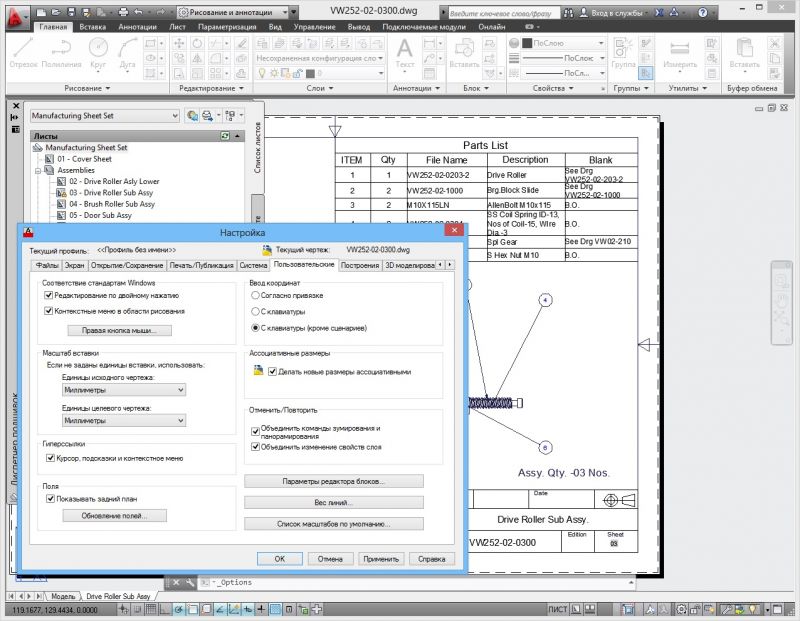

Интерфейс
AutoCAD
2023Если вы уже знакомы с более ранними версиями, то поймете, что интерфейс AutoCAD 2023 мало отличается от своих предшественников.
Безусловно, освоить данную программу с нуля без соответствующего обучения практически невозможно.
Тем не менее, интерфейс можно назвать вполне дружественным пользователю, программа полностью русифицирована, а о назначении многих виртуальных кнопок можно догадаться интуитивно, взглянув на их обозначение.
Системные требования AutoCAD 2023
AutoCAD шагает в ногу со временем и предъявляет достаточно серьезные требования к вашему ПК. AutoCAD сертифицирован как для Windows, так и для OS X.
- Минимум 2 Гб (рекомендовано 3 Гб)
- Минимум 4 Гб (рекомендовано 8 Гб)
| Системные требования для AutoCAD 2023 | |
| ОС |
|
| CPU | Минимум 1 ГГц 32-х (x86) или 64-х (x64) разрядный процессор |
| RAM | Для 32-х разрядного AutoCAD 2023: |
| Разрешение экрана | Минимум 1360×768 (рекомендуется 1600×1050 или выше), True Color |
| Видеокарта | Поддержка экранного разрешения 1360×768, совместимость с DirectX 9 или DirectX 11 |
| Свободное место на HDD | Не менее 6 Гб |
| Браузер | Версия не ранее Windows Internet Explorer 9. 0 |
| .NET Framework | .NET Framework версия 4.6 |
| Требования для работы с большими подшивками, облаками точек и трехмерным моделированием | |
| RAM | 8 Гб и более |
| Свободное место на HDD | 6 Гб |
| Видеокарта | Поддержка разрешения 1600×1050 или выше; Память 128 Мб и более; Pixel Shader 3.0 или выше; поддержка Direct3D |
| Примечание | Для работы с большими подшивками, облаками точек и трехмерного моделирования необходимо использовать 64-х разрядную операционную систему |
Последние изменения
В отличие от предыдущих релизов AutoCAD новая версия позволяет импортировать файлы формата PDF. Также в программе реализованы возможности привязки к линиям с разрывами, ассоциативные маркеры центра и осевые линии.
Безусловно, многие пользователи, несмотря на выход обновленной версии, продолжают использовать предыдущие. Почему бы и нет, если Ваша версия AutoCAD полностью отвечает поставленным задачам. Тем не менее, следить за обновлениями бывает полезно, т.к. каждая новая версия предлагает новые возможности и улучшения.
С чего начать изучение Автокада чайникам?
Да, увидев перед собой интерфейс программы, с множеством кнопок можно и растеряться. Тем не менее, стоит помнить, что для работы в AutoCAD Вам вовсе не нужно быть гением компьютерной техники.
Ведь технология CAD — computer-aided design – подразумевает лишь автоматизацию процессов, ранее выполняемых людьми вручную. Иными словами, AutoCAD, как и 30 лет назад, является в первую очередь Вашим «электронным» кульманом, который просто заменяет лист бумаги и карандаш в руке.
Первым делом вам необходимо осознать этот факт, понять, зачем Вам необходимы те или иные инструменты.
Заучить наизусть расположение всех команд AutoCAD и последовательность их применения – задача в принципе абсурдная и крайне сложная.
Так что не спешите зубрить, а стремитесь понять. Четкое понимание своей задачи вкупе со знанием принципов взаимодействия программы с пользователем сделает процесс работы в AutoCAD гораздо проще.
Самостоятельное изучение AutoCAD, тем не менее, может занять очень много времени. Существует множество дополнительных курсов по изучению данной программы – ведь когда Вам помогают разбираться в ранее неизвестных вещах, процесс познания идет быстрее.
Самый главный плюс программы AutoCAD – при соответствующем уровне подготовки пользователя, она, несомненно, гораздо удобнее, нежели работа над проектом непосредственно «от руки». Знание этой программы с вероятностью 100% сделает Вас более ценным и профессиональным специалистом.
Часто AutoCAD используется и в учебных целях.
Первая курсовая, предполагающая наличие графической части, т.е. чертежей, заставляет учащихся устанавливать AutoCAD на свои компьютеры, и активно браться за изучение этого прекрасного и очень полезного программного пакета.
Напоследок, приведем совет от студенческого сервиса – если ваша будущая специальность связана с архитектурой, дизайном, строительством, проектированием каких-либо промышленных объектов – начинайте изучать AutoCAD уже сейчас.
Начинайте, не жалейте себя, и однажды вы вспомните этот совет добрым словом. Желаем вам удачи в освоении AutoCAD, и помните, что наши специалисты всегда готовы оказать вам поддержку!
Системные требования AutoCAD 2023 — Бурак Бога
8 нисана 2022 г. админ Системные требования 0
Системные требования AutoCAD 2023 Системные требования AutoCAD 2023 чрезвычайно важны для успешной работы программного обеспечения Autocad.
Эти критерии должны быть такими, как указано ниже.| Системные требования для Windows | |||
|---|---|---|---|
| Операционная система | 64-разрядная версия Microsoft® Windows® 11 и Windows 10 версии 1809 или выше. Информацию о поддержке см. в разделе «Жизненный цикл поддержки продуктов Autodesk». | ||
| Процессор | Базовый : Процессор 2,5–2,9 ГГц (базовый) Процессоры ARM не поддерживаются. Рекомендуемый : Процессор 3+ ГГц (базовый), 4+ ГГц (турбо) | ||
| Память | Базовый : 8 ГБ Рекомендованный: | Display Resolution | Conventional Displays: 1920 x 1080 with True Color High Resolution & 4K Displays: |
| Видеокарта | Basic : 1 ГБ GPU с пропускной способностью 29 ГБ/с и поддержкой DirectX 11 Рекомендуется : 4 ГБ GPU с пропускной способностью 106 ГБ/с и поддержкой DirectX 12 | ||
| Дисковое пространство | 10,0 ГБ (предложение SSD) | ||
| Сеть | См. АВТОДЕСКОВАЯ СЕТИ. .NET Framework | .NET Framework версии 4.8 или выше |
| Системные требования для Mac | |
|---|---|
| Operating System | Apple® macOS® Monterey v12 Apple macOS Big Sur v11 Apple macOS Catalina v10.15 |
| Model | Basic : Apple Mac Pro® 4.1, MacBook Pro 5.1, iMac® 8.1, Mac mini® 3.1, MacBook Air®, MacBook® 5.1 Рекомендуемый : модели Apple Mac® с поддержкой Metal Graphics Engine |
| CPU Type | 64-bit Intel CPU Apple M series CPU |
| Memory | Basic : 4GB Recommended : 8GB or higher |
| Display Resolution | Basic : дисплей 1280 x 800 High Resolution |
| Дисковое пространство | 6 Дисковое пространство 5 ГБ для установки и бесплатного скачивания0026 |
Устройство. | APFS, APFS (с шифрованием), Mac OS Extended (в журнале), Mac OS Extended (в журнале, с шифрованием) |
| 0016 | |
|---|---|
| Память | 16 ГБ оперативной памяти или более |
| Disk Space | 6 ГБ бесплатно Hard Disk. x 2160 (4K) или более мощный видеоадаптер True Color; 8 ГБ видеопамяти или больше; Пиксельный шейдер 3.0 или выше; Видеокарта класса рабочих станций с поддержкой DirectX. |
Specialized Toolsets (Windows Only)
| Toolset | Additional Requirements | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AutoCAD Map 3D | Disk Space: 20GB Memory: 16GB Database & FDO Requirements ( см. ниже) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AutoCAD Electrical | Место на диске: 20 ГБ Microsoft Access Database Engine 2016 Redistributable (x64) (16.  0.5044.1000) или более поздней версии | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AutoCAD Architecture | Disk Space: 20GB Memory: 16GB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AutoCAD MEP | Disk Space: 21GB Memory: 16GB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AutoCAD Plant 3D | Disk Space: 12 ГБ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AutoCAD Mechanical | Место на диске: 12 ГБ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AutoCAD Raster Design | 9 909 Место на диске: 1 ГБ118AutoCAD Map 3D Additional Requirements (Windows Only)
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
