Реализация аппаратной защиты по току / Habr

Сегодня моя статья будет носить исключительно теоретический характер, вернее в ней не будет «железа» как в предыдущих статьях, но не расстраивайтесь — менее полезной она не стала. Дело в том, что проблема защиты электронных узлов напрямую влияет на надежность устройств, их ресурс, а значит и на ваше важное конкурентное преимущество — возможность давать длительную гарантию на продукцию. Реализация защиты касается не только моей излюбленной силовой электроники, но и любого устройства в принципе, поэтому даже если вы проектируете IoT-поделки и у вас скромные 100 мА — вам все равно нужно понимать как обеспечить безотказную работу своего устройства.

Защита по току или защита от короткого замыкания (КЗ) — наверное самый распространенный вид защиты потому, что пренебрежение в данном вопросе вызывает разрушительные последствия в прямом смысле. Для примера предлагаю посмотреть на стабилизатор напряжения, которому стало грустно от возникшего КЗ:

Диагноз тут простой — в стабилизаторе возникла ошибка и в цепи начали протекать сверхвысокие токи, по хорошему защита должна была отключить устройство, но что-то пошло не так. После ознакомления со статьей мне кажется вы и сами сможете предположить в чем могла быть проблема.

Что касается самой нагрузки… Если у вас электронное устройство размером со спичечный коробок, нет таких токов, то не думайте, что вам не может стать так же грустно, как стабилизатору. Наверняка вам не хочется сжигать пачками микросхемы по 10-1000$? Если так, то приглашаю к ознакомлению с принципами и методами борьбы с короткими замыканиями!

Цель статьи


Свою статью я ориентирую на людей для которых электроника это хобби и начинающих разработчиков, поэтому все будет рассказываться «на пальцах» для более осмысленного понимания происходящего. Для тех, кому хочется академичности — идем и читаем любой ВУЗовский учебники по электротехники + «классику» Хоровица, Хилла «Искусство схемотехники».

Отдельно хотелось сказать о том, что все решения будут аппаратными, то есть без микроконтроллеров и прочих извращений. В последние годы стало совсем модно программировать там где надо и не надо. Часто наблюдаю «защиту» по току, которая реализуется банальным измерением напряжения АЦП какой-нибудь arduino или микроконтроллером, а потом устройства все равно выходят из строя. Я настоятельно не советую вам делать так же! Про эту проблему я еще дальше расскажу более подробно.

Немного о токах короткого замыкания


Для того, чтобы начать придумывать методы защиты, нужно сначала понять с чем мы вообще боремся. Что же такое «короткое замыкание»? Тут нам поможет любимый закон Ома, рассмотрим идеальный случай:

Просто? Собственно данная схема является эквивалентной схемой практически любого электронного устройства, то есть есть источник энергии, который отдает ее в нагрузку, а та греется и что-то еще делает или не делает.

Условимся, что мощность источника позволяет напряжению быть постоянным, то есть «не проседать» под любой нагрузкой. При нормальной работе ток, действующий в цепи, будет равен:


Теперь представим, что дядя Вася уронил гаечный ключ на провода идущие к лампочке и наша нагрузка уменьшилась в 100 раз, то есть вместо R она стала 0,01*R и с помощью нехитрых вычислений мы получаем ток в 100 раз больше. Если лампочка потребляла 5А, то теперь ток от нагрузки будет отбираться около 500А, чего вполне хватит чтобы расплавить ключ дяди Васи. Теперь небольшой вывод…
Короткое замыкание
— значительное уменьшение сопротивления нагрузки, которое ведет к значительному увеличению тока в цепи.

Стоит понимать, что токи КЗ обычно в сотни и тысячи раз больше, чем ток номинальный и даже короткого промежутка времени хватает, чтобы устройство вышло из строя. Тут наверняка многие вспомнят о электромеханических устройствах защиты («автоматы» и прочие), но тут все весьма прозаично… Обычно розетка бытовая защищена автоматом с номинальным током 16А, то есть отключение произойдет при 6-7 кратном токе, что уже около 100А. Блок питания ноутбука имеет мощность около 100 Вт, то есть ток нем менее 1А. Даже если произойдет КЗ, то автомат долго будет этого не замечать и отключит нагрузку, только когда все уже сгорит. Это скорее защита от пожара, а не защита техники.

Теперь давайте рассмотрим еще один, часто встречающийся случай — сквозной ток. Покажу я его на примере dc/dc преобразователя с топологией синхронный buck, все MPPT контроллеры, многие LED-драйвера и мощные DC/DC преобразователи на платах построены именно по ней. Смотрим на схему преобразователя:

На схеме обозначены два варианта превышения тока: зеленый путь для «классического» КЗ, когда произошло уменьшение сопротивления нагрузки («сопля» между дорог после пайки, например) и

оранжевый путь. Когда ток может протекать по оранжевому пути? Я думаю многие знают, что сопротивление открытого канала полевого транзистора очень небольшое, у современных низковольтных транзисторов оно составляет 1-10 мОм. Теперь представим, что на ключи одновременно пришел ШИМ с высоким уровнем, то есть оба ключа открылись, для источника «VCCIN — GND» это равносильно подключению нагрузки сопротивлением около 2-20 мОм! Применим великий и могучий закон Ома и получим даже при питании 5В значение тока более 250А! Хотя не переживайте, такого тока не будет — компоненты и проводники на печатной плате сгорят раньше и разорвут цепь.

Данная ошибка очень часто возникает в системе питания и особенно в силовой электронике. Она может возникать по разным причинам, например, из-за ошибки управления или длительных переходных процессах. В последнем случае не спасет даже «мертвое время» (deadtime) в вашем преобразователе.

Думаю проблема понятна и многим из вас знакома, теперь понятно с чем нужно бороться и осталось лишь придумать КАК. Об этом и пойдет дальнейший рассказ.

Принцип работы защиты по току


Тут необходимо применить обычную логику и увидеть причинно-следственную связь:
1) Основная проблема — большое значения тока в цепи;
2) Как понять какое значение тока? -> Измерить его;
3) Измерили и получили значение -> Сравниваем его с заданным допустимым значением;
4) Если превысили значение -> Отключаем нагрузку от источника тока.
Измерить ток -> Узнать превысили ли допустимый ток -> Отключить нагрузку
Абсолютно любая защита, не только по току, строится именно так. В зависимости от физической величины по которой строится защита, будут возникать на пути реализации разные технические проблемы и методы их решения, но суть неизменна.

Теперь предлагаю по порядку пройти по всей цепочки построения защиты и решить все возникающие технические проблемы. Хорошая защита — это защита, которую предусмотрели заранее и она работает. Значит без моделирования нам не обойтись, я буду использовать популярный и бесплатный MultiSIM Blue, который активно продвигается Mouser-ом. Скачать его можно там же — ссылка. Также заранее скажу, что в рамках данной статьи я не буду углубляться в схемотехнические изыски и забивать вам голову лишними на данном этапе вещами, просто знайте, что все немного сложнее в реальном железе будет.

Измерение тока


Это первый пункт в нашей цепочке и наверное самый простой для понимания. Измерить ток в цепи можно несколькими способами и у каждого есть свои достоинства и недостатки, какой из них применить конкретно в вашей задаче — решать только вам. Я же расскажу, опираясь на свой опыт, о этих самых достоинствах и недостатках. Часть из них «общепринятые», а часть мои мироощущения, прошу заметить, что как какую-то истину даже не пытаюсь претендовать.

1) Токовый шунт. Основа основ, «работает» все на том же великом и могучем законе Ома. Самый простой, самый дешевый, самый быстрый и вообще самый самый способ, но с рядом недостатков:

а) Отсутствие гальванической развязки. Ее вам придется реализовывать отдельно, например, с помощью быстродействующего оптрона. Реализовать это не сложно, но требует дополнительного места на плате, развязанного dc/dc и прочие компоненты, которые стоят денег и добавляют габаритных размеров. Хотя гальваническая развязка нужна далеко не всегда, разумеется.

б) На больших токах ускоряет глобальное потепление

. Как я ранее писал, «работает» это все на законе Ома, а значит греется и греет атмосферу. Это приводит к уменьшению КПД и необходимости охлаждать шунт. Есть способ минимизировать этот недостаток — уменьшить сопротивления шунта. К сожалению бесконечно уменьшать его нельзя и вообще я бы не рекомендовал уменьшать его менее 1 мОм, если у вас пока еще мало опыта, ибо возникает необходимость борьбы с помехами и повышаются требования к этапу конструирования печатной платы.

В своих устройствах я люблю использовать вот такие шунты PA2512FKF7W0R002E:

Измерение тока происходит путем измерения падения напряжения на шунте, например, при протекании тока 30А на шунте будет падение:


То есть, когда мы получим на шунте падение 60 мВ — это будет означать, что мы достигли предела и если падение увеличится еще, то нужно будет отключать наше устройство или нагрузку. Теперь давайте посчитаем сколько тепла выделится на нашем шунте:


Не мало, правда? Этот момент надо учитывать, т.к. предельная мощность моего шунта составляет 2 Вт и превышать ее нельзя, так же не стоит припаивать шунты легкоплавким припоем — отпаяться может, видел и такое.

Рекомендации по использованию:

  • Используйте шунты, когда у вас большое напряжение и не сильно большие токи
  • Следите за количеством выделяемого на шунте тепла
  • Используйте шунты там, где нужно максимальное быстродействие
  • Используйте шунты только из специальным материалов: константана, манганина и подобных

2) Датчики тока на эффекте Холла. Тут я допущу себе собственную классификацию, которая вполне себе отражает суть различных решений на данном эффекте, а именно: дешевые и дорогие.

а) Дешевые, например, ACS712 и подобные. Из плюсов могу отметить простоту использования и наличия гальванической развязки, на этом плюсы кончаются. Основным недостатком является крайне нестабильное поведение под воздействием ВЧ помех. Любой dc/dc или мощная реактивная нагрузка — это помехи, то есть в 90% случаев данные датчики бесполезны, ибо «сходят с ума» и показывают скорее погоду на Марсе. Но не зря же их делают?

Они имеют гальваническую развязку и могут измерять большие токи? Да. Не любят помехи? Тоже да. Куда же их поставить? Правильно, в систему мониторинга с низкой ответственностью и для измерения тока потребления с аккумуляторов. У меня они стоят в инверторах для СЭС и ВЭС для качественной оценки тока потребления с АКБ, что позволяет продлить жизненный цикл аккумуляторов. Выглядят данные датчики вот так:

б) Дорогие. Имеют все плюсы дешевых, но не имеют их минусов. Пример такого датчика LEM LTS 15-NP:

Что мы имеем в итоге:
1) Высокое быстродействие;
2) Гальваническую развязку;
3) Удобство использования;
4) Большие измеряемые токи независимо от напряжения;
5) Высокая точность измерения;
6) Даже «злые» ЭМИ не мешают работе и не; влияют на точность.

Но в чем тогда минус? Те, кто открывали ссылку выше однозначно его увидели — это цена. 18$, Карл! И даже на серии 1000+ штук цена не упадет ниже 10$, а реальная закупка будет по 12-13$. В БП за пару баксов такое не поставить, а как хотелось бы… Подведем итог:

а) Это лучшее решение в принципе для измерения тока, но дорогое;
б) Применяйте данные датчики в тяжелых условиях эксплуатации;
в) Применяете эти датчики в ответственных узлах;
г) Применяйте их если ваше устройство стоит очень много денег, например, ИБП на 5-10 кВт, там он себя однозначно оправдает, ведь цена устройства будет несколько тысяч $.

3) Трансформатор тока. Стандартное решение во многих устройствах. Минуса два — не работают с постоянным током и имеют нелинейные характеристики. Плюсы — дешево, надежно и можно измерять просто огромнейшие токи. Именно на трансформаторах тока построены системы автоматики и защиты в РУ-0.4, 6, 10, 35 кВ на предприятиях, а там тысячи ампер вполне себе нормальное явление.

Честно говоря, я стараюсь их не использовать, ибо не люблю, но в различных шкафах управления и прочих системах на переменном токе все таки ставлю, т.к. стоят они пару $ и дают гальваническую развязку, а не 15-20$ как LEM-ы и свою задачу в сети 50 Гц отлично выполняют. Выглядят обычно вот так, но бывают и на всяких EFD сердечниках:

Пожалуй с методами измерения тока можно закончить. Я рассказал об основных, но разумеется не обо всех. Для расширения собственного кругозора и знаний, советую дополнительно хотя бы погуглить да посмотреть различные датчики на том же digikey.

Усиление измеренного падения напряжения


Дальнейшее построение системы защиты пойдет на базе шунта в роли датчика тока. Давайте строить систему с ранее озвученным значением тока в 30А. На шунте мы получаем падение 60 мВ и тут возникают 2 технические проблемы:

а) Измерять и сравнивать сигнал с амплитудой 60 мВ неудобно. АЦП имеют обычно диапазон измерений 3.3В, то есть при 12 битах разрядности мы получаем шаг квантования:

Это означает, что на диапазон 0-60 мВ, который соответствует 0-30А мы получим небольшое количество шагов:


Получаем, что разрядность измерения будет всего лишь:


Стоит понимать, что это идеализированная цифра и в реальности они будет в разы хуже, т.к. АЦП сам по себе имеет погрешность, особенно в районе нуля. Конечно АЦП для защиты мы использовать не будем, но измерять ток с этого же шунта для построения системы управления придется. Тут задача была наглядно объяснить, но это так же актуально и для компараторов, которые в районе потенциала земли (0В обычно) работают весьма нестабильно, даже rail-to-rail.

б) Если мы захотим протащить по плате сигнал с амплитудой 60 мВ, то через 5-10 см от него ничего не останется из-за помех, а в момент КЗ рассчитывать на него точно не придется, т.к. ЭМИ дополнительно возрастут. Конечно можно схему защиты повесить прямо на ногу шунта, но от первой проблемы мы не избавимся.

Для решения данных проблем нам понадобится операционный усилитель (ОУ). Рассказывать о том, как он работает не буду — тема отлично гуглится, а вот о критичных параметрах и выборе ОУ мы поговорим. Для начала давайте определимся со схемой. Я говорил, что особых изяществ тут не будет, поэтому охватим ОУ отрицательной обратной связью (ООС) и получим усилитель с известным коэффициентов усиления. Данное действия я смоделирую в MultiSIM (картинка кликабельна):

Скачать файл для симуляции у себя можно — тут.

Источник напряжения V2 выполняет роль нашего шунта, вернее он симулирует падение напряжения на нем. Для наглядности я выбрал значение падения равное 100 мВ, теперь нам нужно усилить сигнал так, чтобы перенести его в более удобное напряжение, обычно между 1/2 и 2/3 Vref. Это позволит получить большое количество шагов квантования в диапазон токов + оставить запас на измерения, чтобы оценить насколько все плохо и посчитать время нарастания тока, это важно в сложных системах управления реактивной нагрузкой. Коэффициент усиления в данном случае равен:


Таким образом мы имеем возможность усилить сигнал наш сигнал до требуемого уровня. Теперь рассмотрим на какие параметры стоит обратить внимание:
  • ОУ должен быть rail-to-rail, чтобы адекватно работать с сигналами около потенциала земли (GND)
  • Стоит выбирать ОУ с высокой скоростью нарастания выходного сигнала. У моего любимого OPA376 этот параметр равен 2В/мкс, что позволяет достигать максимальное выходное значение ОУ равное VCC 3.3В всего за 2 мкс. Этого быстродействия вполне достаточно, чтобы спасти любой преобразователь или нагрузку с частотами до 200 кГц. Данные параметры стоит понимать и включать голову при выборе ОУ, иначе есть шанс поставить ОУ за 10$ там, где хватило бы и усилителя за 1$
  • Полоса пропускания, выбираемого ОУ, должна быть как минимум в 10 раз больше, чем максимальная частота коммутации нагрузки. Опять же ищите «золотую середину» в соотношение «цена/ТТХ», все хорошо в меру

В большинстве своих проектов я использую ОУ от Texas Instruments — OPA376, его ТТХ хватает для реализации защиты в большинстве задач и ценник в 1$ вполне себе хорош. Если вам необходимо дешевле, то смотрите на решения от ST, а если еще дешевле, то на Microchip и Micrel. Я по религиозным соображениям использую только TI и Linear, ибо оно мне нравится и сплю так спокойнее.

Добавляем реализм в систему защиты


Давайте теперь в симуляторе добавим шунт, нагрузку, источник питания и прочие атрибуты, которые приблизят нашу модель к реальности. Полученный результат выглядит следующим образом (картинка кликабельная):

Скачать файл симуляции для MultiSIM можно — тут.

Тут уже мы видим наш шунт R1 с сопротивлением все те же 2 мОм, источник питания я выбрал 310В (выпрямленная сеть) и нагрузкой для него является резистор 10.2 Ом, что опять по закону Ома дает нам ток:


На шунте как видите падают, ранее посчитанные, 60 мВ и их мы усиливаем с коэффициентом усиления:


На выходе мы получаем усиленный сигнал с амплитудой 3.1В. Согласитесь, его уже и на АЦП можно подать, и на компаратор и протащить по плате 20-40 мм без каких либо опасений и ухудшения стабильности работы. С этим сигналом мы и будем далее работать.

Сравнение сигналов с помощью компаратора


Компаратор — это схема, которая принимает на вход 2 сигнала и в случае если амплитуда сигнала на прямом входе (+) больше, чем на инверсном (-), то на выходе появляется лог. 1 (VCC). В противном случае лог. 0 (GND).

Формально любой ОУ можно включить как компаратор, но такое решение по ТТХ будет уступать компаратору по быстродействию и соотношению «цена/результат». В нашем случае, чем выше быстродействие, тем выше вероятность, что защита успеет отработать и спасти устройство. Я люблю применять компаратор, опять же от Texas Instrumets — LMV7271. На что стоит обратить внимание:
  • Задержка срабатывания, по факту это основной ограничитель быстродействия. У указанного выше компаратора это время около 880 нс, что достаточно быстро и во многих задачах несколько избыточно по цене в 2$ и вы можете подобрать более оптимальный компаратор
  • Опять же — советую использовать rail-to-rail компаратор, иначе на выходе у вас будет не 5В, а меньше. Убедиться в этом вам поможет симулятор, выберите что-то не rail-to-rail и поэкспериментируйте. Сигнал с компаратора обычно подается на вход аварии драйверов (SD) и хорошо бы иметь там устойчивый TTL сигнал
  • Выбирайте компаратор с выходом push-pull, а не open-drain и другие. Это удобно и имеем прогнозируемые ТТХ по выходу

Теперь давайте добавим компаратор в наш проект в симуляторе и посмотрим на его работу в режиме, когда защита не сработала и ток не превышает аварийный (кликабельная картинка):

Скачать файл для симуляции в MultiSIM можно — тут.

Что нам нужно… Нужно в случае превышения тока более 30А, чтобы на выходе компаратора был лог. 0 (GND), этот сигнал будет подавать на вход SD или EN драйвера и выключать его. В нормальном состоянии на выходе должна быть лог. 1 (5В TTL) и включать работу драйвера силового ключа (например, «народный» IR2110 и менее древние).

Возвращаемся к нашей логике:
1) Измерили ток на шунте и получили 56.4 мВ;
2) Усилили наш сигнал с коэффициентом 50.78 и получили на выходе ОУ 2.88В;
3) На прямой вход компаратора подаем опорный сигнал с которым будем сравнивать. Его задаем с помощью делителя на R2 и выставляет 3.1В — это соответствует току примерно в 30А. Данным резистором регулируется порог срабатывания защиты!
4) Теперь сигнал с выхода ОУ подаем на инверсный и сравниваем два сигнала: 3.1В > 2.88В. На прямом входу (+) напряжение выше, чем на инверсном входе (-), значит ток не превышен и на выходе лог. 1 — драйвера работают, а наш светодиод LED1 не горит.

Теперь увеличиваем ток до значения >30А (крутим R8 и уменьшаем сопротивление) и смотрим на результат (кликабельная картинка):

Давайте пересмотри пункты из нашей «логики»:
1) Измерили ток на шунте и получили 68.9 мВ;
2) Усилили наш сигнал с коэффициентом 50.78 и получили на выходе ОУ 3.4В;
4) Теперь сигнал с выхода ОУ подаем на инверсный и сравниваем два сигнала: 3.1В < 3.4В. На прямом входу (+) напряжение НИЖЕ, чем на инверсном входе (-), значит ток превышен и на выходе лог. 0 — драйвера НЕ работают, а наш светодиод LED1 горит.

Почему аппаратная?


Ответ на этот вопрос простой — любое программируемое решение на МК, с внешним АЦП и прочее, могут попросту «зависнуть» и даже если вы достаточно грамотный софтописатель и включили сторожевой таймер и прочие защиты от зависания — пока оно все обработается ваше устройство сгорит.

Аппаратная защита позволяет реализовать систему с быстродействием в пределах нескольких микросекунд, а если бюджет позволяет, то в пределах 100-200 нс, чего достаточно вообще для любой задачи. Также аппаратная защита не сможет «зависнуть» и спасет устройство, даже если по каким-то причинам ваш управляющий микроконтроллер или DSP «зависли». Защита отключит драйвер, ваша управляющая схема спокойно перезапустится, протестирует аппаратную часть и либо подаст ошибку, например, в Modbus или запустится если все хорошо.

Тут стоит отметить, что в специализированных контроллерах для построения силовых преобразователей есть специальные входы, которые позволяют аппаратно отключить генерацию ШИМ сигнала. Например, у всеми любимого STM32 для этого есть вход BKIN.

Отдельно стоит сказать еще про такую вещь как CPLD. По сути это набор высокоскоростной логики и по надежности оно сопоставимо с аппаратным решением. Вполне здравым смыслом будет поставить на плату мелкую CPLD и реализовать в ней и аппаратные защиты, и deadtime и прочие прелести, если мы говорим о dc/dc или каких-то шкафах управления. CPLD позволяет сделать такое решение очень гибким и удобным.

Эпилог


На этом пожалуй и все. Надеюсь вам было интересно читать данную статью и она даст вам какие-то новые знания или освежит старые. Всегда старайтесь заранее думать какие модули в вашем устройстве стоит реализовать аппаратно, а какие программно. Часто реализация аппаратная на порядки проще реализации программной, а это ведет с экономии времени на разработке и соответственно ее стоимости.

Формат статьи без «железа» для меня новый и попрошу высказать ваше мнение в опросе.

Мощный ШИМ регулятор своими руками


Приветствую, Самоделкины!
Совсем недавно Роману, автору YouTube канала «Open Frime TV», понадобился мощный ШИМ-регулятор. Начались поиски и проверки разных схем. В итоге он остановился на данном варианте:

Автор уже не однократно снимал ролики про шим-регуляторы, но на момент их создания не особо разбирался в схемотехнике, да и не было оборудования для того, чтобы полностью протестировать получившиеся устройства.

Теперь же у автора появился осциллограф, с помощью которого можно увидеть все косяки.

Давайте разберемся в ошибках, чтобы в дальнейшем их не допускать. Самая важная ошибка - это непонимание принципа работы полевого транзистора. Те, кто не первый год занимается электроникой знают, что для открытия полевика нужно не только напряжение, но некий ток.


Это же касается и закрытия. Если этого тока недостаточно, то транзистор будет медленнее открываться и, следовательно, сильнее греться.

Нагрев мосфетов в ключевом режиме появляется именно в моменты переключения, и чем быстрее мы будем коммутировать транзистор, тем меньше он будет нагреваться. Большинство новичков этого не знают и поэтому, в некоторых схемах, силовой транзистор довольно сильно нагревается. У автора было точно также и на тот момент ему было непонятно почему так происходит.

Думаю, все кто искал схему шим-регулятора, натыкались на вариант с микросхемой ne555 и кучей транзисторов, но стоит заглянуть в ее datasheet и мы увидим максимальный выходной ток 200 мА.


Этого тока явно недостаточно для корректной работы устройства. Как же тогда собрать отличный шим-регулятор и уменьшить его нагрев? Все очень просто, необходимо на выход управляющей микросхемы поставить драйвер, который сможет обеспечить достаточный ток для открытия и закрытия мосфетов.

На осциллограммах четко видно, как переключается транзистор без драйвера и когда он есть. Тут даже невооруженным взглядом можно увидеть преимущества драйвера.


Теперь давайте взглянем на схему устройства:

Как видим, в качестве задающий микросхемы, автор применил TL494. Почему именно ее? Да потому, что она очень популярна и легка в настройке.

Автор также пробовал собирать ШИМ на Uc3843, но там есть свои особенности, которые затрудняют сборку. Делал и на 555-ой, но больше всего приглянулась именно 494-ая. В нее можно без особых проблем добавить ограничитель тока, но это уже будете делать под ваши нужды.

Теперь пару слов про работу схемы. TL494 генерирует прямоугольные импульсы, частота которых задается с помощью вот этого конденсатора и резистора:


Потом эти импульсы усиливаются драйвером и поступают на затворы транзисторов.


У каждого транзистора на затворе свой резистор. Это сделано с целью убрать звон при закрытии.

Так как это полевые транзисторы, то при параллельном включении им не нужны токоограничивающие резисторы, что повышает КПД схемы. Также на схеме можем видеть 2 входных напряжения.

Это сделано с целью расширения пределов работы самого шим-регулятора. Если входное напряжение находится в районе 13-30В, то можно установить перемычку и питать схему одним напряжением.

Также нужно сказать пару слов про транзисторы.

IRFZ44N рассчитан на напряжение 50В.

Если вам нужно управлять более высоким напряжением, то необходимо заменить транзисторы под ваши параметры. К примеру, IRF540 рассчитаны уже на напряжение 100В.

Со схемой закончили, рассмотрим печатную плату.

Тут в глаза бросаются силовые дорожки. Они не очень большие, но все компенсируется после сборки устройства. Их придется пропаять медным проводом для повышения токопроводимости. Это будет лучшим решением, так как делать саму дорожку еще больше нету смысла, она имеет маленькое сечение и не сможет провести большой ток.

С платой тоже разобрались. Давайте ее соберем. Это не составит трудностей, деталей немного и сложность минимальная.
э

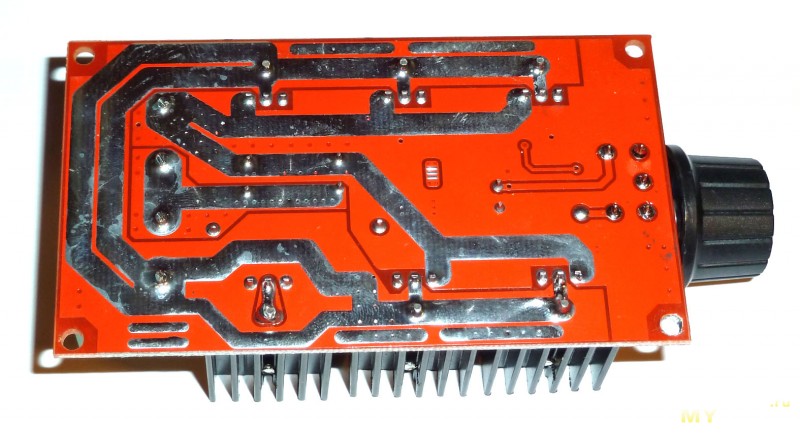

С обратной стороны пропаяли силовые дорожки. Теперь необходимо установить транзисторы на радиатор, вы же не думаете, что мы полностью избавились от нагрева.


При установке можно не использовать изолирующие подложки, так как транзисторы включены параллельно.

С таким радиатором можно коммутировать токи до 20А. При б0льших токах требуется б0льший радиатор.

Ну и в конце можно производить тесты. Подаем напряжение на схему (в данном случае оно составляет 28В) и производим включение.

Для начала подключаем 2 лампы накаливания мощностью 100Вт, рассчитанные на напряжение 36В.


Но это такое, детский сад, схема справляется на раз-два. Теперь можно взять нагрузку помощнее, к примеру, вот такую нихромовую спираль.

Как видим ток идет довольно таки большой, но схема держится молодцом. Саму плату автор собирал одному человеку для мощного двигателя постоянного тока. Пока жалоб не было, поэтому можно советовать ее к повторению. Ну а на этом все. Благодарю за внимание. До новых встреч!

Видео:


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

ШИМ-контроллер. Устройство и принцип работы.

В далекие, теперь уже времена прошлого века, в блоках питания для понижения или повышения напряжения применялись линейные трансформаторы. Диодный мост и электролитический конденсатор сглаживал пульсацию. Далее напряжение стабилизировалось линейными или интегральными стабилизаторами. Вес таких источников питания был достаточно большой, ничуть не меньше были и габариты. Чем большая мощность требовалась от БП, тем в несколько раз был объемнее и тяжелее сам блок питания.

Если заглянуть в современную бытовую технику, то сейчас вы увидите импульсный источник питания, или блок питания – сокращенно ИБП. В таких модулях питания используется в качестве управления специальная микросхема-контроллер Широтно-импульсной модуляции, или сокращенно ШИМ. Здесь мы и поговорим об устройстве и назначении этого элемента.

Преимущества и определения ШИМ-контроллера

ШИМ-контроллер это совокупность нескольких функциональных схем для того чтобы управлять выходными силовыми каскадами, собранными обычно на транзисторах. Управляются они исходя из той информации, которую микросхема ШИМ получает от выходных цепей. В зависимости от тока или выходного напряжения на выходе блока питания ШИМ-контроллер регулирует время открытия ключевого транзистора. Таким образом, получается замкнутый круг. Эта часть блока питания называется обратная связь или ОС.

В литературе и интернет источниках можно встретить случаи, когда ШИМ-контроллерами называют различные генераторы сигналов с регулировкой широты импульса, НО без обратной связи! К таким генераторам (на NE555 и др.) не совсем корректно применять понятие контроллер, скорее регулятор или генератор.

Широтно-импульсная модуляция – это тот метод, когда сигнал модулируется не с помощью изменения амплитуды или частоты, а с помощью длительности импульса. Далее, после интеграции импульсов при помощи LC-фильтров происходит сглаживание модулированного сигнала.

Характеристики ШИМ.

Для Широтно-модулированного сигнала характеристик всего две:

  1. Частота следования импульсов
  2. Скважность импульсов, или коэффициент заполнения. По сути это одно и то же. Разница лишь в обозначении: для скважности -это D, для заполнения используем литеру S. Коэффициент заполнения = единица / период сигнала T

S=1/T

T – Период сигнала

T=1/f

D=T/1=1/S

F – Частота сигнала

Таким образом, коэффициент заполнения ничто иное как интервал от периода сигнала. Отсюда следует что он (коэффициент заполнения) всегда будет меньше единицы, что не скажешь о скважности – она всегда будет больше 1.

Возьмем пример:

Частота сигнала = 50 кГц.

Период сигнала = 20 мкс.

Теперь предположим, что ключ выхода ШИМ открывается на 4 мкс. Коэффициент заполнение составит минус 20%, а скважность будет равна 5.

Конечно же, в расчет необходимо брать конструкцию ШИМ, исходя из количества силовых ключей.

Отличительные особенности импульсных и линейных БП.

Существенным преимуществом импульсных источников питания перед линейными является хороший КПД (около 90%)

Структура ШИМ

Давайте рассмотрим структуру любого ШИМ-контроллера. Хоть в своем огромном семействе разные ШИМ-ы и обладают дополнительными функциональными особенностями, но все же они все похожи.

Заглянув в микросхему, мы увидим полупроводниковый кристалл, в котором находятся следующие функциональные составляющие:

  1. Генератор последовательных импульсов.
  2. Источник опорного напряжения.
  3. Схема обратной связи (ОС), усилитель ошибки.
  4. Генератор прямоугольных импульсов, управляющий транзисторами, которые в свою очередь коммутируют силовые ключевые каскады.

Количество этих ключей, зависит от предназначения самого ШИМ-контроллера. Например, простые обратноходовые схемы построены на 1-м силовом ключе, полу мостовые на 2-х, а мостовые преобразователи на 4-х ключах.

Выбирая ШИМ-контроллер необходимо исходит из того какой ключ используется. Например, если в блоке питания в качестве выходного каскада стоит биполярный транзистор, то подойдет большая часть контроллеров. Связано это с тем, что управлять таким силовым ключом достаточно просто – подавая импульсы на базу транзистора, мы открываем и закрываем его.

А вот если мы будем использовать полевые транзисторы с изолированным затвором (MOSFET) или IGBT транзисторы, то здесь уже немного сложнее. Выходной транзистор-ключ мало того что нужно открыть – путем заряда затвора, так нам его еще надо и закрыть, естественно разряжая затвор ключа. Для таких схем используются соответствующие ШИМ-контроллеры. У них на выходе стоит 2 транзистора – один заряжает затвор ключа, а другой разряжает, замыкая его на землю.

На заметку:

Многие ШИМ-контроллеры совмещаются с силовыми ключами в один корпус. Если этот контроллер для маломощного блока питания, то выходные транзисторы устанавливаются прямо в микросхему контроллера.

В случае же если блок питания достаточно мощный, то интеграция происходит в обратную сторону – микросхема ШИМ-контроллер устанавливается в корпус силового ключа. Такую микросхему легко установить на радиатор. Соответственно количество выводов у такой микросхемы не как у транзистора.

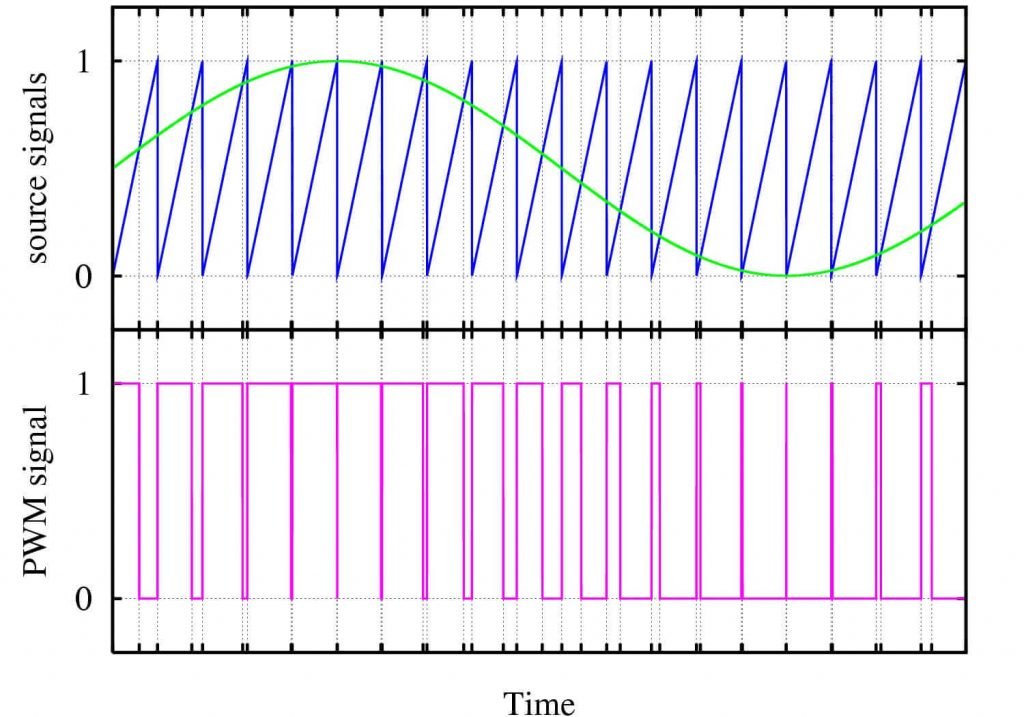

Грубо говоря, ШИМ-контроллер представляет собой  компаратор, на один из входов которого приходит сигнал обратной связи, на другой пилообразный сигнал генератора. Когда первый по амплитуде превышает второй, на выходе формируется импульс.

Тем самым ширина импульса на выходе зависит от соотношения входных сигналов. Предположим, что мы подключили более мощную нагрузку к выходу БП, и напряжение дало просадку. На обратной связи будет тоже падение. Что же произойдет?

В периоде сигнала начнет преобладать пилообразный сигнал, длительность импульсов на выходе увеличится и напряжение компенсируется. Происходит это все в доли секунды.

Частота работы генератора ШИМ-а задается RC-цепью

Пример использования ШИМ-контроллера на базе TL494 – довольно распространённой микросхемы. Далее рассмотрим назначение отдельных выводов этой микросхемы.

Давайте разберем назначение и название этих выводов:

  • Vcc (Ucc, Vss)– вывод питания микросхемы.
  • GND (Ground – земля) – земля или общий провод
  • OUT – выход контроллера. С этого вывода и выходит управляющий сигнал для переключения ключей. Иногда выходные выводы обозначают HO и LO (для полумоста)
  • Vc (Uc) – Вывод контролирующий питание. При пониженном питании возможен перегрев и выход из строя ключей. Контрольный  вывод заблокирует работу контроллера в таком случае.
  • Vref – опорное напряжение, чаще всего на этот вывод вешается конденсатор, соединенный с землей.
  • ILIM – сигнал с измерителя тока. Соединен с обратной связью для ограничения тока.
  • ILIMREF – регулировочный вывод для сработки по току
  • SS – мягкий старт контроллера. Используется для плавного запуска блока питания и выхода в штатный режим работы.
  • RtCt – выводы RC-цепи, которая и задает частоту работы ШИМ.
  • CLOCK – выходной сигнал тактовых синхроимпульсов. Предназначен для синхронизации работы нескольких ШИМ-контроллеров в одной схеме.
  • RAMP – сравнивающий вывод. На нем присутствует пилообразный сигнал генератора и сигнал обратной связи для формирования ШИМ -сигнала.
  • INV и NOINV – входы компаратора, формирующие сигнал усилителя ошибки. От величины напряжения на INV зависит длительность импульса ШИМ.
  • EAOUT – дополнительный выход усилителя ошибки.

Для того чтобы закрепить сказанное выше рассмотрим пару примеров использования ШИМ-контроллеров, а так же их схем включения. Сделаем это на примере микросхем:

Эти микросхемы часто используются в различных блоках питания, в том числе и компьютерных. Когда дело доходит до переделки компьютерного блока питания в лабораторный бп или зарядное устройство для аккумулятора, то, как раз стараются подобрать бп на TL494.

Обзор ШИМ TL494

Технические характеристики ШИМ-контроллера TL494

Ниже на рисунке дана распиновка TL494:

  1. Неинвертирующий вход первого компаратора ошибки
  2. Инвертирующий вход первого компаратора ошибки
  3. Вход обратной связи
  4. Вход регулировки мертвого времени
  5. Вывод для подключения внешнего времязадающего конденсатора
  6. Вывод для подключения времязадающего резистора
  7. Общий вывод микросхемы, минус питания
  8. Вывод коллектора первого выходного транзистора
  9. Вывод эмиттера первого выходного транзистора
  10. Вывод эмиттера второго выходного транзистора
  11. Вывод коллектора второго выходного транзистора
  12. Вход подачи питающего напряжения
  13. Вход выбора однотактного или же двухтактного режима работы микросхемы
  14. Вывод встроенного источника опорного напряжения 5 вольт
  15. Инвертирующий вход второго компаратора ошибки
  16. Неинвертирующий вход второго компаратора ошибки

Обзор микросхемы UC3843

Еще одна популярная микросхема используемая в качестве ШИМ-контроллеров компьютерных и не только блоков питания – это микросхема 3843. распиновка её находится ниже. Как видно, у нее 8 выводов, но функции такие же как у TL949. Можно встретить эту микросхему в 14-выводном корпусе и часть выводов у неё (NC) – то есть не используется.

Рассмотрим назначение выводов:

  1. Вход компаратора (усилителя ошибки).
  2. Вход напряжения обратной связи. Это напряжение сравнивается с опорным внутри ИМС.
  3. Датчик тока. Подключается к резистору стоящему в между силовым транзистором и общим проводом. Нужен для защиты от перегрузок.
  4. Времязадающая RC-цепь. С её помощью задаётся рабочая частота ИМС.
  5. Общий.
  6. Выход. Управляющее напряжение. Подключается к затвору транзистора, здесь двухтактный выходной каскад для управления однотактным преобразователем (одним транзистором), что можно наблюдать на рисунке ниже.
  7. Напряжение питания микросхемы.
  8. Выход источника опорного напряжения (5В, 50 мА)

Структура микросхемы UC3843

Можно заметить, что и эта микросхема тоже похожа на все остальные ШИМ-контроллеры.

Простой блок питания на UC3842

Микросхема ШИМ с силовым ключом в одном корпусе

Подобные ШИМ-контроллеры используются как в импульсных блоках питания на базе импульсного трансформатора, так и в DC-DC понижающих или повышающих преобразователях.

Можно привести в пример одну из самых распространенных микросхем в этом сегменте – LM2596. На её базе можно найти большое количество схем преобразователей, в том числе и изображенная ниже.

LM2596 включает в себя все технические решения, описанные выше, плюс в неё еще интегрирован силовой ключ на ток до 3 Ампер.

Структура микросхемы LM2596

Как можно увидеть больших отличий от микросхем, которые мы рассматривали ранее в ней нет.

Еще один пример блока питания для светодиодных лент на ШИМ-контроллере 5L0380R – У неё всего 4 вывода. Как можно заметить в схеме отсутствует силовой ключ. Естественно он в микросхеме, а сама микросхема выполнена в корпусе транзистора и крепится на радиатор.

Микросхема ШИМ 5L0380R

Изучая ШИМ-контроллеры можно сделать несколько выводов: Если мы имеем дело с мощным источником питания и нам необходима достаточная гибкость использования этого контроллера, то такая микросхема как TL494 (и подобные) подходит для таких задач лучше. А если блок питания средней и невысокой мощности, то вполне свою роль выполнят ШИМ-контроллеры с интегрированными в них силовыми ключами. В таких бп нет больших требований к пульсациям и помехам, а выходные цепи можно сгладить фильтрами. Обычно это блоки питания для бытовой техники, светодиодных лент, ноутбуков, зарядных адаптеров.

И напоследок.

Ранее мы уже говорили о том,  что ШИМ-контроллер это механизм, который на базе сформированных импульсов за счет изменения ширины импульсов формирует среднее значение напряжения управляемое с цепей обратной связи. Хочу заметить, что классификация и название у каждого автора могут быть абсолютно разными. ШИМ-контроллером могут называть простой регулятор напряжения. В то же время сам ШИМ-контроллер в блоке питания может быть назван – “блокинг-генератор”, “интегральный субмодуль”, “задающий генератор” От того как его назвал тот или иной автор суть не меняется, но могут возникнуть непонимания и разночтения.

Что такое ШИМ-контроллер PWM и для чего он нужен

шим контроллер pwmшим контроллер pwm

Любой радиолюбитель, начинающий телемастер или электрик рано или поздно столкнётся с такой штукой, как ШИМ-контроллер. За рубежом он маркируется как PWM. Поэтому сегодня я хочу остановиться на вопросе что такое ШИМ-контроллер, как он работает и для чего нужен. Даже если Вы не планируете заниматься ремонтом электронной техники, всё равно эта статья будет интересна для общего ознакомления.

Широтно-импульсный модулятор — принцип работы

Аббревиатура ШИМ расшифровывается, как широтно-импульсный модулятор. На английском это будет так — pulse-width modulation или PWM. В теле- и радио-технике ШИМ-контроллеры используются для преобразования напряжения, их можно встетить даже в качестве узлов системы управления скоростью электроприводов в бытовых приборах, меняя скорость электродвигателя. PWM-контроллер есть даже в обычных импульсных блоках питания.

шим контроллер pwmшим контроллер pwm

Там постоянное напряжение на входе преобразуется в импульсы прямоугольной формы, которые формируются с определенной частотой и с определённой скважностью. На выходе, с помощью управляющих сигналов, получается регулировать работу целого транзисторного модуля большой мощности. Таким образом разработчики получили блок управления напряжением регулируемого типа, который значительно меньше и удобнее старых, которые используют понижающий трансформатор, диодный мост и фильтр помех.

Главные плюсы ШИМ:

- маленькие габариты;
- отличное быстродействие;
- высокая надёжность;
- низкая стоимость.

В Интернете Вы можете встретить ШИМ-контроллер на Arduino или NE555. Это не совсем контроллер, а скорее уже генератор ШИМ-импульсов, в которых нет возможности подключения цепи обратной связи. Такие устройства подходят больше для регуляторов напряжения, чем для обеспечения стабильного питания приборов, ведь они могут использоваться только для регулирования выходных параметров, но не для их стабилизации.

Выходы ШИМ-контроллера

Стандартная схема ШИМ-контроллера, который используется в теле-, радио- и иной электронной аппаратуре, характеризуется наличием нескольких выходов.

Общий вывод (GND) — контакт подключается к общему проводу схемы питания контролера. Он соединен с аналогичным контактом схемы подачи питания модуля и контроллирует напряжение на выходе схемы, отключая ее при снижении значения ниже пороговой величины.

Вывод питания (VC) — этот вывод ШИМ-контроллера отвечает за энергоснабжение схемы и подключение питания. Как правило, вывод контроля питания и вывод питания располагаются рядом друг с другом. Не перепутайте его с выводом VCC.

Вывод контроля питания (VCC) — следит, чтобы напряжение питания микросхемы было выше определенного значения. Обычно этот контакт соединяют с VC. Если напряжение на этом выводе падает ниже заданного порогового значения для данного PWM-контроллера, то контроллер выключается. Если этого не делать, то при снижении напряжение на выходе схемы, то транзисторы начнут открываться не полностью и будут быстро нагреваться, что приведёт к поломке.

Выход контроллера OUT – это выходное управляющее напряжение, другими словами отсюда подаётся управляющий ШИМ-сигнал для силовых ключей. Тут надо отметить, что микросхемы бывают разные. Например, есть с друмя выходами — двухтактные, которые применяются для управления двухплечевыми каскадами. Да и сам выходной каскад может быть одно- и двухтактным. Тут главное не запутаться!

Вывод VREF — Опорное напряжение. Обеспечивает работу функции формирования стабильно опорного напряжения. Как правило, екомендуется соединять его с общим проводом конденсатором 1 мкФ для повышения качества и стабильности опорного напряжения.

Вывод ILIM — Ограничитель выходного тока. Это сигнал с датчика тока. Если напряжение на этом выводе превышает заданный порог (как правило, это 1 Вольт), то ШИМ-контроллер закрывает силовые ключи. Если же превышается ещё больший порог (обычно 1.5 Вольта), то PWM-контроллер сбрасывает напряжение на ножке мягкого старта и импульсы на выходе прекращаются.

Вывод ILIMREF — задаёт значение ограничения выходного тока на выводе ILIM.

Вывод SS — так называемый «мягкий старт». Напряжение на этом контакте ограничивает максимально возможную ширину импульсов. Сюда ШИМ-контроллер подает ток фиксированной силы.

Вывод RtCt – используется для подключения времязадающей RC-цепи, используемой для определения частоты ШИМ-сигнала.

Вывод RAMP – это ввод сравнения. Рабоает это так. На контакт подаётся пилообразное напряжение. Как только оно превышает значение напряжение на выходе усиления ошибки, вывод OUT появляется отключающий сигнал. Это основа ШИМ-регулирования.

Вывод CLOCK – тактовые импульсы. Используются для синхронизации между собой сразу нескольких ШИМ-контроллеров. В этом случае RC-цепь подключается только к ведущему контроллеру, RT ведомых соединяется с Vref, а CT ведомых соединяюся с общим.

Вывод INV — это инвертирующий вход компаратора. На нём построен усилитель ошибки. Чем больше напряжение на INV, тем длиннее выходные импульсы.

Вывод NONINV – это неинвертирующий вход компаратора. Его обычно подключают к общему проводу — GND.

Вывод EAOUT — выход усилителя ошибки — Error Amplifier Output. С этого вывода осуществляется частотная коррекция усилителя ошибки, путём подачи сигналов на INV через частотозависимые цепи. Дело в том, что PWM-контроллер достаточно медленно реагирует на воздействие через вход усилителя ошибки и потому схема может сгореть из-за возбуждения. Поэтому и применяется вывод EAOUT.

Как проверить ШИМ-контроллер

Есть несколько способов как сделать проверку ШИМ-контроллера. Можно, конечно это сделать без мультиметра, но зачем так мучаться, если можно воспользоваться нормальным прибором.

Прежде, чем проверять работу ШИМ-контроллера, необходимо выполнить базовую диагностику самого блока питания. Она выполняется так:

Шаг 1. Внимательно осмотреть в выключенном состоянии сам источник питания, в котором установлен PWM. В частности надо тщательно осмотреть электролитические конденсаторы на предмет вздутости.

Шаг 2. Провести проверку предохранителя и элементов входного фильтра блока питания на исправность.

Шаг 3. Провести проверку на короткое замыкание или обрыв диодов выпрями­тельного моста. Прозвонить их можно не вы­паивая из платы. При этом надо быть уверен­ным, что проверяемая цепь не шунтируется обмотками трансформатора или резистором. Если есть на это подозрение, то всё таки придётся выпаивать элементы и проверять уже по отдельности.

Шаг 4. Провести проверку исправностм выходных цепей, а именно электролитических конденсаторов низкочастотных филь­тров, выпрямительных диодов, диодных сборок и т.п.

Шаг 5. Провести проверку силовых транзисторов высокочастотного преобразователя и тран­зисторов каскада управления. При этом в обязательном порядке проверьте возвратные диоды, которые включенны параллельно электродам коллектор-эмиттер силовых транзисторов.

Проверка ШИМ-контроллера — видео инструкции:

СХЕМА ШИМ РЕГУЛЯТОРА

   Регулировка оборотов электродвигателей в современной электронной технике достигается не изменением питающего напряжения, как это делалось раньше, а подачей на электромотор импульсов тока, разной длительности. Для этих целей и служат, ставшие в последнее время очень популярными - ШИМ (широтно-импульсно модулируемые) регуляторы. Схема универсальная - она же и регулятор оборотов мотора, и яркости ламп, и силы тока в зарядном устройстве.

Схема ШИМ регулятора

Схема ШИМ регулятора с полевым транзистором

   Указанная схема отлично работает, печатная плата прилагается.

Печатная плата ШИМ регулятора

   Без переделки схемы напряжение можно поднимать до 16 вольт. Транзистор ставить в зависимости от мощности нагрузки.

ШИМ РЕГУЛЯТОР ОБОРОТОВ

ШИМ РЕГУЛЯТОР ДВИГАТЕЛЯ

   Можно собрать ШИМ регулятор и по такой электрической схеме, с обычным биполярным транзистором:

Схема ШИМ регулятора с составным транзистором

   А при необходимости, вместо составного транзистора КТ827 поставить полевой IRFZ44N, с резистором R1 - 47к. Полевик без радиатора, при нагрузке до 7 ампер, не греется.

ШИМ регулятор - плата печатная

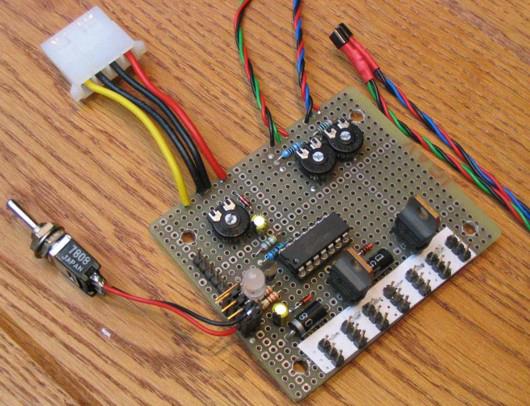

ШИМ регулятор своими руками

Работа ШИМ регулятора

   Таймер на микросхеме NE555 следит за напряжением на конденсаторе С1, которое снимает с вывода THR. Как только оно достигнет максимума - открывается внутренний транзистор. Который замыкает вывод DIS на землю. При этом на выходе OUT появляется логический ноль. Конденсатор начинает разряжаться через DIS и когда напряжение на нем станет равно нулю - система перекинется в противоположное состояние — на выходе 1, транзистор закрыт. Конденсатор начинает снова заряжаться и все повторяется вновь.

   Заряд конденсатора С1 идет по пути: «R2->верхнее плечо R1 ->D2«, а разряд по пути: D1 -> нижнее плечо R1 -> DIS. Когда вращаем переменный резистор R1, у нас меняются соотношения сопротивлений верхнего и нижнего плеча. Что, соответственно, меняет отношение длины импульса к паузе. Частота задается в основном конденсатором С1 и еще немного зависит от величины сопротивления R1. Меняя отношение сопротивлений заряда/разряда - меняем скважность. Резистор R3 обеспечивает подтяжку выхода к высокому уровню — так так там выход с открытым коллектором. Который не способен самостоятельно выставить высокий уровень.

Рекомендации по сборке и настройке

   Диоды можно ставить любые, конденсаторы примерно такого номинала, как на схеме. Отклонения в пределах одного порядка не влияют существенно на работу устройства. На 4.7 нанофарадах, поставленных в С1, например, частота снижается до 18кГц, но ее почти не слышно.

   Если после сборки схемы греется ключевой управляющий транзистор, то скорее всего он полностью не открывается. То есть на транзисторе большое падение напряжения (он частично открыт) и через него течет ток. В результате рассеивается большая мощность, на нагрев. Желательно схему параллелить по выходу конденсаторами большой емкости, иначе будет петь и плохо регулировать. Чтобы не свистел - подбирайте С1, свист часто идет от него. В общем область применения очень широкая, особенно перспективным будет её использование в качестве регулятора яркости мощных светодиодных ламп, LED лент и прожекторов, но про это в следующий раз. Статья написана при поддержке ear, ur5rnp, stalker68.

   Форум по широтно-импульсным регуляторам

   Обсудить статью СХЕМА ШИМ РЕГУЛЯТОРА


Мощный ШИМ регулятор

Очередное электронное устройство широкого применения.
Представляет собой мощный ШИМ (PWM) регулятор с плавным ручным управлением. Работает на постоянном напряжении 10-50V (лучше не выходить за диапазон 12-40V) и подходит для регулирования мощности различных потребителей (лампы, светодиоды, двигатели, нагреватели) с максимальным током потребления 40А.

Прислали в стандартном мягком конверте


Корпус скрепляется на защёлках, которые легко ломаются, поэтому вскрывать аккуратно.

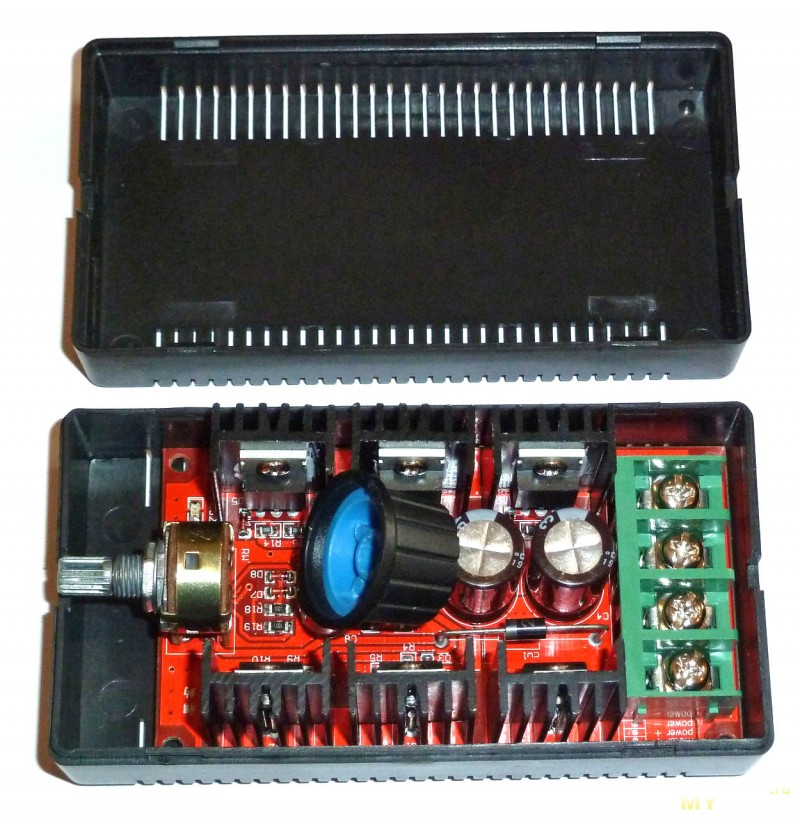

Внутри плата и снятая ручка регулятора

Печатная плата — двусторонний стеклотекстолит, пайка и монтаж аккуратные. Подключение через мощный клеммник.


Вентиляционные прорези в корпусе малоэффективны, т.к. почти полностью перекрываются печатной платой.

В собранном виде выглядит примерно так

Реальные размеры чуть больше заявленных: 123x55x40мм

Принципиальная электрическая схема устройства

Заявленная частота ШИМ 12kHz. Реальная частота изменяется в диапазоне 12-13kHz при регулировании выходной мощности.
При необходимости, частоту работы ШИМ можно уменьшить, подпаяв нужный конденсатор параллельно С5 (исходная ёмкость 1nF). Увеличивать частоту нежелательно, т.к. увеличатся коммутационные потери.
Переменный резистор имеет встроенный выключатель в крайнем левом положении, позволяющий отключать устройство. Также на плате расположен красный светодиод, горящий в рабочем состоянии регулятора.
С микросхемы ШИМ контроллера маркировка зачем-то старательно затёрта, хотя нетрудно догадаться, что стоит аналог NE555 🙂
Диапазон регулирования близок к заявленным 5-100%
Элемент CW1 похож на стабилизатор тока в корпусе диода, но точно не уверен…
Как и на большинстве регуляторов мощности, регулирование осуществляется по минусовому проводнику. Защита от КЗ отсутствует.
На мосфетах и диодной сборке маркировка изначально отсутствует, они стоят на индивидуальных радиаторах с термопастой.
Регулятор может работать на индуктивную нагрузку, т.к. на выходе стоит сборка защитных диодов Шоттки, подавляющая ЭДС самоиндукции.
Проверка током 20А показала, что радиаторы греются незначительно и могут вытянуть больше, предположительно до 30А. Измеренное суммарное сопротивление открытых каналов полевиков всего 0,002 Ом (падает 0,04В на токе 20А).
Если снизить частоту ШИМ, вытянут все заявленные 40А. Жаль проверить не смогу…

Выводы можете сделать сами, мне устройство понравилось 🙂

схема, принцип работы, управление :: SYL.ru

Один из используемых подходов, позволяющих существенно сократить потери на нагревании силовых компонентов радиосхем, представляет собой использование переключательных режимов работы установок. При подобных системах электросиловой компонент или раскрыт - в это время на нем наблюдается фактически нулевое падение напряжения, или открыт - в это время на него подается нулевой ток. Рассеиваемую мощность можно вычислить, перемножив показатели силы тока и напряжения. В этом режиме получается достичь коэффициента полезного действия около 75-80% и более.

Что такое ШИМ?

Для получения на выходе сигнала требуемой формы силовой ключ должен открываться всего лишь на определенное время, пропорциональное вычисленным показателям выходного напряжения. В этом и заключается принцип широтно-импульсной модуляции (ШИМ, PWM). Далее сигнал такой формы, состоящий из импульсов, разнящихся по своей ширине, поступает в область фильтра на основе дросселя и конденсатора. После преобразования на выходе будет практически идеальный сигнал требуемой формы.

ШИМ-контроллер

Область применения ШИМ не ограничивается импульсными источниками питания, стабилизаторами и преобразователями напряжения. Использование данного принципа при проектировании мощного усилителя звуковой частоты дает возможность существенно снизить потребление устройством электроэнергии, приводит к миниатюризации схемы и оптимизирует систему теплоотдачи. К недостаткам можно причислить посредственное качество сигнала на выходе.

Формирование ШИМ-сигналов

Создавать ШИМ-сигналы нужной формы достаточно трудно. Тем не менее индустрия сегодня может порадовать замечательными специальными микросхемами, известными как ШИМ-контроллеры. Они недорогие и целиком решают задачу формирования широтно-импульсного сигнала. Сориентироваться в устройстве подобных контроллеров и их использовании поможет ознакомление с их типичной конструкцией.

Стандартная схема контроллера ШИМ предполагает наличие следующих выходов:

  • Общий вывод (GND). Он реализуется в виде ножки, которая подключается к общему проводу схемы питания устройства.
  • Вывод питания (VC). Отвечает за электропитание схемы. Важно не спутать его с соседом с похожим названием - выводом VCC.
  • Вывод контроля питания (VCC). Как правило, чип контроллера ШИМ принимает на себя руководство силовыми транзисторами (биполярными либо полевыми). В случае если напряжение на выходе снизится, транзисторы станут открываться лишь частично, а не целиком. Стремительно нагреваясь, они в скором времени выйдут из строя, не справившись с нагрузкой. Для того чтобы исключить такую возможность, необходимо следить за показателями напряжения питания на входе микросхемы и не допускать превышения расчетной отметки. Если напряжение на данном выводе опускается ниже установленного специально для этого контроллера, управляющее устройство отключается. Как правило, данную ножку соединяют напрямую с выводом VC.

Выходное управляющее напряжение (OUT)

Количество выводов микросхемы определяется её конструкцией и принципом работы. Не всегда удается сразу разобраться в сложных терминах, но попробуем выделить суть. Существуют микросхемы на 2-х выводах, управляющие двухтактными (двухплечевыми) каскадами (примеры: мост, полумост, 2-тактный обратный преобразователь). Существуют и аналоги ШИМ-контроллеров для управления однотактными (одноплечевыми) каскадами (примеры: прямой/обратный, повышающий/понижающий, инвертирующий).

шим контроллеры для блоков питания

Помимо этого, выходной каскад может быть по строению одно- и двухтактным. Двухтактный используется в основном для управления полевым транзистором, зависящим от напряжения. Для быстрого закрытия необходимо добиться быстрой разрядки емкостей "затвор - исток" и "затвор - сток". Для этого как раз и используется двухтактный выходной каскад контроллера, задачей которого является обеспечение замыкание выхода на общий кабель, если требуется закрыть полевой транзистор.

Для контроля над биполярным транзистором двухтактный каскад не используется, так как управление осуществляется с помощью тока, а не напряжения. Для закрытия биполярного транзистора достаточно всего лишь прекратить протекание тока через базу. При этом замыкание базы на общий провод необязательно.

Ещё о функциях контроллеров ШИМ

Задумав спроектировать контроллер ШИМ своими руками, необходимо как следует продумать все детали его реализации. Только так можно создать работающее устройство. Кроме вышеуказанных выходов, работа ШИМ-контроллера подразумевает наличие следующих функций:

  • Опорное напряжение (VREF). Фабричные изделия для удобства обычно дополняются функцией выработки стабильного опорного напряжения. Специалисты заводов-изготовителей рекомендуют соединять данный вывод с общим проводом через емкость не менее 1 мкФ для повышения качества и возможности стабилизации опорного напряжения.
Как проверить ШИМ-контроллер?
  • Ограничение тока (ILIM). Если показатели напряжения на данном выводе существенно превышают установленное (как правило, около 1 В), то контроллер автоматически закрывает силовые ключи. В случаях, когда показатель напряжения превышает второе пороговое значение (в пределах 1,5-2 В), устройство тут же обнуляет напряжение на подключении к мягкому старту.
  • Мягкий старт (SS). Показатель напряжения на данном выходе определяет максимально допустимую ширину будущих модулируемых импульсов. На данный вывод подает ток установленной величины. Если между ним и всеобщим кабелем вмонтировать дополнительную емкость, то она будет медленно, но уверенно заряжаться, что приведет к постепенному расширению каждого импульса от минимума вплоть до окончательного расчетного значения. Благодаря этому можно обеспечить плавное, а не стремительное нарастание величин тока и напряжения в общей схеме устройства, благодаря чему такая система и заслужила свое название "мягкий старт". При этом, если специально ввести ограничение по напряжению на данном выводе, допустим, подключив делитель напряжения и систему диодов, можно и вовсе ограничить превышение импульсами некоего задаваемого значения ширины.

Частота работы устройств, синхронизация

Микросхемы ШИМ-контроллеров могут применяться для различных целей. Чтобы отладить их совместную работу с другими элементами устройства, следует разобраться, как устанавливать те или иные параметры работы контроллера и какие компоненты цепи за это отвечают.

  • Резистор и емкость, задающие частоту работы всего устройства (RT, CT). Каждый контроллер может работать лишь на определенно заданной частоте. Каждый из импульсов следует лишь с этой частотой. Устройство может менять длительность импульсов, их форму и протяженность, но только не частоту. На практике это означает, что чем меньше протяженность импульса, тем длительнее пауза между ним и следующим. При этом частота следования всегда неизменна. Емкость, подключенная между ножкой CT и общим кабелем, и резистор, подключенный к выходу RT и общему кабелю, в комбинации могут задавать частоту, на которой будет работать контроллер.
Управление ШИМ-контроллером
  • Синхроимпульсы (CLOCK). Весьма распространены случаи, в которых требуется отладить работу нескольких контроллеров так, чтобы выходные сигналы формировались синхронно. Для этого к одному из контроллеров (как правило, ведущему) требуется подключить частотозадающие емкость и резистор. На выходе CLOCK контроллера сразу же появятся короткие импульсы, соответствующие напряжению, которые подаются на аналогичные выходы всей группы устройств. Их принято называть ведомыми. Выводы RT таких контроллеров следует объединить с ножками VREF, а CT - с общим кабелем.
  • Напряжение сравнения (RAMP). На этот вывод следует подавать сигнал пилообразной формы (напряжение). При возникновении синхроимпульса на выходе устройства образуется открывающее контрольное напряжение. После того как показатель напряжения на RAMP становится больше в несколько раз, чем величина выходного напряжения на усилителе ошибки, на выходе можно наблюдать импульсы, отвечающие закрывающему напряжению. Длительность импульса может рассчитывать от момента возникновения синхроимпульса вплоть до момента многократного превышения показателя напряжения на RAMP над величиной выходного напряжения усилителя ошибки.

ШИМ-контроллеры в составе блоков питания

Блок питания является неотъемлемым элементом большинства современных девайсов. Срок его эксплуатации практически ничем не ограничен, но от его исправности во многом зависит безопасность работы подконтрольного устройства. Спроектировать блок питания можно и своими руками, изучив принцип его действия. Основная цель – формирование нужной величины напряжения питания, обеспечение её стабильности. Для большинства мощных устройств гальванической развязки, основанной на действии трансформатора, будет недостаточно, да и подобранный элемент явно удивит пользователей своими габаритами.

Работа ШИМ-контроллера

Увеличение частоты тока питания позволяет существенно уменьшить размеры используемых компонентов, что обеспечивает популярность блоков питания, работающих на частотных преобразователях. Один из самых простых вариантов реализации питающих элементов – блок-схема, состоящая из прямого и обратного преобразователей, генератора и трансформатора. Несмотря на видимую простоту реализации таких схем, на практике они демонстрируют больше недочетов, чем преимуществ. Большинство получаемых показателей стремительно изменяются под влиянием скачков напряжения питания, при загрузке выхода преобразователя и даже при увеличении температуры окружающей среды. ШИМ-контроллеры для блоков питания дают возможность стабилизировать схему, а также воплотить множество дополнительных функций.

Составляющие схемы блоков питания с ШИМ-контроллерами

Типовая схема состоит из генератора импульсов, в основе которого лежит ШИМ-контроллер. Широтно-импульсная модуляция дает возможность собственноручно контролировать амплитуду сигнала на выходе ФНЧ, изменяя при необходимости длительность импульса или его скважность. Сильная сторона ШИМ – высокий КПД усилителей мощности, в особенности звука, что в целом обеспечивает устройствам довольно обширную сферу применения.

микросхемы ШИМ-контроллеров

ШИМ-контроллеры для блоков питания могут использоваться в схемах с различными мощностями. Для реализации относительно маломощных схем необязательно включать в их состав большое число элементов – в качестве ключа может выступать обычный полевой транзистор.

ШИМ-контроллеры для источников питания большой мощности могут иметь также элементы управления выходным ключом (драйверы). В качестве выходных ключей рекомендуется использовать IGBT-транзисторы.

Основные проблемы ШИМ-преобразователей

При работе любого устройства полностью исключить вероятность поломки невозможно, и преобразователей это тоже касается. Сложность конструкции при этом не имеет значения, проблемы в эксплуатации может вызвать даже известный ШИМ-контроллер TL494. Неисправности имеют различную природу – некоторые из них можно выявить на глаз, а для обнаружения других требуется специальное измерительное оборудование.

Чтобы узнать, как проверить ШИМ-контроллер, следует ознакомится со списком основных неисправностей приборов, а лишь позже – с вариантами их устранения.

Диагностика неисправностей

Одна из часто встречающихся проблем – пробой ключевых транзисторов. Результаты можно увидеть не только при попытке запуска устройства, но и при его обследовании с помощью мультиметра.

Схемы ШИМ-контроллеров

Кроме того, существуют и другие неисправности, которые несколько сложнее обнаружить. Перед тем как проверить ШИМ-контроллер непосредственно, можно рассмотреть самые распространенные случаи поломок. К примеру:

  • Контроллер глохнет после старта – обрыв петли ОС, перепад по току, проблемы с конденсатором на выходе фильтра (если таковой имеется), драйвером; возможно, разладилось управление ШИМ-контроллером. Надо осмотреть устройство на предмет сколов и деформаций, замерить показатели нагрузки и сравнить их с типовыми.
  • ШИМ-контроллер не стартует – отсутствует одно из входных напряжений или устройство неисправно. Может помочь осмотр и замер выходного напряжения, в крайнем случае, замена на заведомо рабочий аналог.
  • Напряжение на выходе отличается от номинального – проблемы с петлей ООС или с контроллером.
  • После старта ШИМ на БП уходит в защиту при отсутствии КЗ на ключах – некорректная работа ШИМ или драйверов.
  • Нестабильная работа платы, наличие странных звуков – обрыв петли ООС или цепочки RC, деградация емкости фильтра.

В заключение

Универсальные и многофункциональные ШИМ-контроллеры сейчас можно встретить практически везде. Они служат не только в качестве неотъемлемой составляющей блоков питания большинства современных устройств - типовых компьютеров и других повседневных девайсов. На основе контроллеров разрабатываются новые технологии, позволяющие существенно сократить расход ресурсов во многих отраслях человеческой деятельности. Владельцам частных домов пригодятся контроллеры заряда аккумуляторов от фотоэлектрических батарей, основанные на принципе широтно-импульсной модуляции тока заряда.

Высокий коэффициент полезного действия делает разработку новых устройств, действие которых основывается на принципе ШИМ, весьма перспективной. Вторичные источники питания - вовсе не единственное направление деятельности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
