Распиновка микро USB разъема | 2 Схемы

Правильная распиновка штекера и гнезда Micro-USB разъема для подключения питания и зарядки мобильного телефона или планшета.

Схема распиновки

Назначение контактов микро-USB разъема — гнезда и штекера

Разъем USB (Universal Serial Bus) – это последовательная шина универсального назначения, наиболее распространённый проводной способ подсоединения внешних устройств к компьютеру. Данный разъем позволяет организовывать обмен данными между компьютером и видеокамерой, карт-ридером, MP3 — плеером, внешним жестким диском, смартфоном.

Заряд батареи через Микро-ЮСБ

Кроме того, по нему поступает напряжение питания 5 вольт для зарядки аккумулятора носимых гаджетов. Так как практически все современные литиевые батареи имеют рабочее напряжение 3,7 В, то идущие по Микро-ЮСБ 5 В подходят для восполнения энергии отлично. Правда не напрямую к АКБ, а через преобразователь зарядного устройства.


Радует, что цоколёвка разъёма одинаковая у всех производителей смартфонов — Самсунг, LG, Huaway и другие. Таким образом зарядное-адаптер 220 В от одного телефона, чаще всего подходит для заряда другого без изменения цоколёвки.

  • Главное преимущество Micro-USB разъема перед другими типами — возможности подключения Plug&Play устройств без необходимости перезагрузки компьютера или ручной установке драйверов. Устройства могут быть подключены во время работы компьютера и так же отсоединены, без необходимости нажимать какие-либо кнопки.

Различие Micro-USB A и B

Обратите внимание: Разъём micro содержит 5 контактов. В разъёмах типа «B» четвёртый контакт не используется. В разъёмах типа «A» четвёртый контакт замкнут с GND (минус). А для GND — пятый контакт.

  1. +5 вольт
  2. -Data
  3. +Data
  4. Не используется / Общий
  5. Общий

Схема соединения Micro-USB с обычным USB


особенности цоколевки всех видов разъема ЮСБ, цветовая схема

Интерфейс USB широко используется в современных электронных устройствах.

Практически на всех мобильных устройствах установлен микро- или мини-ЮСБ коннектор. Если разъем перестал работать, то для его ремонта необходимо знать распиновку micro-USB. Ситуация усложняется тем, что многие производители гаджетов выполняют распайку контактов по-своему. Изучив возможные варианты цоколевки, можно справиться с проблемой.

Назначение и виды

Коннектор USB обладает хорошим набором функций. С его помощью можно не только передавать большие объемы информации с высокой скоростью, но и обеспечить девайс питанием. Новый интерфейс довольно быстро заменил на компьютерах старые порты, например, PS/2. Сейчас вся периферия подключается к ПК именно с помощью портов ЮСБ.

На сегодняшний день было создано 3 версии коннектора USB:

  • Стандарт 1.1 — не смог выдержать конкуренцию с более быстрыми интерфейсами. С помощью ЮСБ 1.1 можно было передавать информацию со скоростью не более 12 Мбит/с. В то время компания Apple уже имела интерфейс с пропускной способностью до 400 Мбит/с.
  • Версия 2.0 — именно ей коннектор обязан своей популярностью. Скорость до 500 Мбит/с пришлась по душе не только пользователям, но и производителям электронных гаджетов.
  • Стандарт 3.0 — максимальная скорость обмена информацией составила 5 Гбит/с. Хотя в схеме USB разъема этой версии количество контактов увеличилось с 4 до 9, форма коннектора не изменилась, и он совместим с предыдущими стандартами.

Особенности распиновки

При разговоре о цоколевке USB-разъёма необходимо разобраться в обозначениях, указанных на схемах. Начать стоит с вида коннектора — активный (тип А) либо пассивный (тип В). С помощью активного разъема возможен обмен информацией в двух направлениях, и пассивный позволяет только ее принимать. Также следует различать две формы соединителя:

  • F — «мама».
  • M — «папа».

В этом вопросе все должно быть понятно и без объяснений.

Коннектор стандарта USB

Сначала несколько слов нужно сказать о совместимости трех версий интерфейса. Стандарты 1.1 и 2.0 полностью аналогичны конструктивно и отличаются только скоростью передачи информации. Если в соединении одна из сторон имеет старшую версию, то работа будет проводиться с низкой скоростью.

При этом ОС выведет следующее сообщение: «Это устройство способно работать быстрее».

С совместимостью 3.0 и 2.0 все несколько сложнее. Устройство или кабель второй версии можно подключить к новому разъему, а обратная совместимость существует только у активных разъемов типа А. Следует заметить, что интерфейс ЮСБ позволяет подавать на подключенный гаджет напряжение в 5 В при силе тока не более 0,5 А. Для стандарта USB 2.0 распайка по цветам слева направо имеет следующий вид:

  • Красный — положительный контакт постоянного напряжения в 5 В.
  • Белый — data-.
  • Зеленый — data+.
  • Черный — общий провод или «земля».

Схема разъема достаточно проста, и при необходимости починить его будет несложно. Так как в версии 3.0 увеличилось количество контактов, то и его распиновка отличается от предыдущего стандарта.

Таким образом, цветовая схема контактов имеет следующий вид:

  • Красный — 5 В+.
  • Белый — данные-.
  • Зеленый — данные+.
  • Черный — общий.
  • Фиолетовый — прием-.
  • Оранжевый — прием+.
  • Без цвета — земля.
  • Синий — передача-.
  • Желтый — передача+.

Разъемы micro и mini

Коннекторы этого форм-фактора имеют пять контактов, один из которых задействован не всегда. Проводники зеленого, черного, красного и белого цветов выполняют аналогичные USB 2.0 функции. Распиновка mini-USB соответствует цоколевки micro-USB. В разъемах типа А фиолетовый проводник замкнут с черным, а в пассивных он не используется.

Эти коннекторы появились благодаря выходу на рынок большого количества устройств небольших габаритов. Так как они внешне похожи, часто у пользователей возникают сомнения о принадлежности разъема к тому либо иному форм-фактору. Кроме некоторого отличия в габаритах, у микро-ЮСБ на задней стороне расположены защелки.

Миниатюризация коннектора негативно повлияла на надежность. Хотя mini-USB и обладает большим ресурсом, через довольно короткий временной отрезок он начинает болтаться, но при этом из гнезда не выпадает. Микро-ЮСБ представляет собой доработанную версию mini-USB. Благодаря улучшенному креплению он оказался более надежным. Начиная с 2011 года этот коннектор стал единым стандартом для зарядки всех мобильных устройств.

Однако производители вносят в схему некоторые изменения. Так, распиновка микро-USB разъема для зарядки iPhone предполагает два изменения в сравнении со стандартной. В этих девайсах красный и белый провода соединяются с черным через сопротивление 50 кОм, а с белым — 75 кОм. Также есть отличия от стандарта и у смартфонов Samsung Galaxy. В нем белый и зеленый проводники замкнуты, а 5 контакт соединен с 4 с помощью резистора номиналом в 200 кОм.

Зная цоколевку различных видов коннекторов USB, можно найти и устранить неисправность. Чаще всего это требуется в ситуации, когда из строя вышло «родное» зарядное устройство, но у пользователя есть блок питания от смартфона другого производителя.

Распиновка USB, mini- и micro-USB

Вероятнее всего, что вы уже встречались с проблемой, когда нужного переходника USB не оказывается под рукой. Случаи бывают разные: потерялся; сломался; нет в продаже; не достает по длине и т. д. Данная статья предлагает устранить эту проблему самому. Зная распиновку (распайку) контактов и имея навыки работы владеть паяльником, вы можете легко устранить данную проблему. На сегодняшний день USB, USB-mini и USB-micro являются самыми популярными коннекторами в цифровой технике. Сегодня без них не обходятся ни мобильные телефоны, ни большинство гаджетов.


Ниже приведена таблица контактов USB с назначением разъемов, их цветов и номеров.

Описание

Цвет провода

Название

Вывод

5В+

Красный

VCC

1

Данные —

Белый

D —

2

Данные +

Зеленый

D +

3

Земля

Черный

GND

4


Сразу же определимся еще с одним понятием. Существуют USB ещё одного типа. Вспоминаем как выглядит переходник от компьютера до принтера или сканера. Невооруженным глазом видно, что сами разъемы на этом переходнике разные.
Так вот, тот коннектор, который вставляется в компьютер, называется активным и обозначается А.
Тот коннектор, который вставляется в принтер или сканер, а также возможно другое периферийное устройство, называется пассивным и обозначается B.

Разберем подробнее назначение проводов

USB 2.0
1. +5В (красный) проводник, предназначенный для питания. Максимальный ток питания не превышает 500mA, напряжение +5В относительно GND (Земли).
2. D- (белый) Data —
3. D- (зеленый) Data +
4. GND (черный) — общий провод, предназначенный для Земли (0 Вольт)

Разъёмы mini-USB и micro-USB
У этих разъемов, основным отличием от USB являются не только его размеры, но и наличие дополнительного контакта.
1. Красный — VBUS.
2. Белый D- (Data -).
3. Зелёный D+ (Data +).
4. ID — в пассивных разъемах типа «B» он не задействован. В активных разъемах типа «A» он замкнут с Землей (GND), чтобы поддерживать функцию «OTG».
5. Чёрный — Земля (GND).

Еще следует отметить, что почти всегда в кабеле присутствует провод Shield (без изоляции). Он выполняет роль экрана (оплетки). Он никак не маркируется и не имеет своего номера.

Теперь еще одно понятие. Вы скорее всего наблюдали, как устроен «удлинитель» USB. Сразу заметно, что коннекторы там разные. Как и во всех других разъемах, в USB тоже существует понятие мама-папа.

M (male) — именуется штекером (папа)
F (female) — именуется гнездом (мама)

Теперь, мы подошли к полной таблице разъемов USB. Зная такие понятия, как F и M, A и B, цвета и номера проводов, мы можем с легкостью определить, как распаивается соединительный разъем, который вы собираетесь спаять, отремонтировать, удлинить. Порядок и номера контактов указаны с рабочей стороны.


Схемы коннекторов USB 2.

0




Чтобы распаять USB по данной таблице, есть 2 варианта. Первый вариант — это перед коннектором поставить зеркало. Но так можно быстрее ошибиться или припаять не то, что нужно. Второй вариант — это перевернуть коннектор мысленно.



В этой статье еще не были упомянуты такие стандарты, как USB 3.0 и micro-USB 3.0. О них есть возможность узнать в статьях Распиновка USB 3.0 и соответственно Распиновка micro-USB 3.0.

Вот еще один способ пайки на случай, если у вас нет разборного коннектора USB, которые не часто, но встречаются в продаже.

Пример. У вас есть кабель USB — mini-USB. Вам нужно сделать из него кабель USB — micro-USB. Кабель micro-USB у вас тоже есть, но на другом конце не USB. В таком случае, будет целесообразнее спаять нужный кабель, соединив между собой провода.

Берем кабель USB — mini-USB. Отрезаем от него коннектор mini-USB. Отрезанный конец освобождаем от экрана. Провода 1, 2, 3, 4 зачищаем и залуживаем. Потом берем кабель, там, где у вас micro-USB. Отрезаем ненужное и тоже освобождаем от экрана, зачищаем и залуживаем. А дальше все просто. Соединяем и спаиваем красный с красным, зеленый с зеленым и т. д. Соединение изолируем по отдельности. Потом, можно воспользоваться фольгой от шоколада и замотать изолированные соединения все вместе. Полученный экран сверху замотать изолентой или скотчем, чтоб не слетал. Ну вот и все готово.

Главное — перед тем, как делать такой монтаж, нужно не забывать про распиновку пассивных (B) и активных (A) коннекторов. Поэтому, первоначально определите, какая распиновка на вашем кабеле.
Творческих успехов!

Автор: Александр Кравченко

https://01010101.ru/videomontazh/raspajka-usb-mini-i-micro-usb.htmlРаспиновка USB, mini- и micro-USBadminВидеомонтажusbВероятнее всего, что вы уже встречались с проблемой, когда нужного переходника USB не оказывается под рукой. Случаи бывают разные: потерялся; сломался; нет в продаже; не достает по длине и т. д. Данная статья предлагает устранить эту проблему самому. Зная распиновку (распайку) контактов и имея навыки работы владеть паяльником, вы...admin AdministratorОцифровка видео, аудио, фото

Схема разъема микро usb - Морской флот

Разделы сайта

DirectAdvert NEWS

Друзья сайта

ActionTeaser NEWS

Статистика

Разъёмы USB 2.0 – распайка.

РАспайка разъемов USB 2_0

В этой статье мы хотим рассказать вам о разъемах USB 2.0, применяемых в различных электронных устройствах. Они до сих пор не потеряли своей актуальности, не смотря на выход более скоростной USB 3.0, о которой мы поговорим немного позже в следующей статье на эту тему.

Аббревиатура USB расшифровывается как Universal Serial Bus, переводится как Универсальная Последовательная Шина.
Ниже на картинке представлены разъемы USB версии 2.0 (вид со стороны рабочей части, обращаем ваше внимание, это не сторона пайки):

При распайке выберите нужный разъем, рассматривайте его в зеркальном отражении, и подпаивайте провода в соответствии с их цветом. Цвета жил кабелей описаны чуть ниже.
Как видите, в названии разъемов (USB, USB mini, USB micro) присутствуют индексы. Первая буква индекса определяет тип разъема:

● А – разъем активного питающего устройства (хост, разъем компьютера или др.)
● В – разъем пассивного устройства, подключаемого к активному (разъемы принтеров, сканеров, и т.д.)

Вторая буква индекса определяет “пол” разъема:

● М – от английского слова male – то есть штекер – то есть разъем “Папа”
● F – от английского слова female – то есть гнездо – то есть разъем “Мама”

Просто USB, mini или micro говорит нам о размере разъема. Приведем пример:

USB mini AM – это разъем типа “Папа” (штекер) для подключения к активному питающему устройству размера mini.

USB-кабель имеет 4 провода:

● 1 – Провод красного цвета – VBUS – +5 Вольт с максимальным током 0,5 Ампер.
● 2 – Провод белого цвета – D- (минус Data).
● 3 – Провод зеленого цвета – D+ (плюс Data)
● 4 – Провод черного цвета – GND – общий провод, минусовой, “земля”

Mini & Micro разъемы 5-ти контактные. Распайка следующая:

● 1 – Провод красного цвета – VBUS.
● 2 – Провод белого цвета – Data минус.
● 3 – Провод зеленого цвета – Data плюс.
● 4 – Провод голубого цвета – в разъемах с индексом “В” не задействуется, в разъемах с индексом “А” соединен с черным проводом (GND) чтобы поддерживалась функция “OTG”.
● 5 – Провод черного цвета – GND.

При разделке кабеля иногда можно встретить еще одну жилу без изоляции – Shield – оплетка, экранирующая жила, корпус. Эта жила без номера.

Распайка разъемов USB Mini и USB Micro показана на следующем рисунке:

При распайке дата-кабеля для связи мобильного телефона, смартфона или планшетника с компьютером 4-й контакт остается пустой. При распайке OTG-кабеля, например, для подключения флешки к смартфону, 4-й контакт нужно соединить с 5-м (GND).

USB-мышь. Распайка разъема:

● 1 – Провод оранжевого цвета – VBUS.
● 2 – Провод белого цвета – Data минус.
● 3 – Провод зеленого цвета – Data плюс.
● 4 – Провод черного цвета – GND.

Это стандартные цвета проводов кабеля USB-мыши, но в зависимости от производителя эти цвета могут быть отличными от вышеуказанных. Например, в мышках китайского производства типа Jusajoa X-7 многих подобных цвета проводов могут быть следующие:

● 1 – Провод оранжевого цвета – VBUS.
● 2 – Провод зеленого цвета – Data минус.
● 3 – Провод синего цвета – Data плюс.
● 4 – Провод белого цвета – GND.

Назначение выводов разъема материнской платы для кабеля USB 2.0

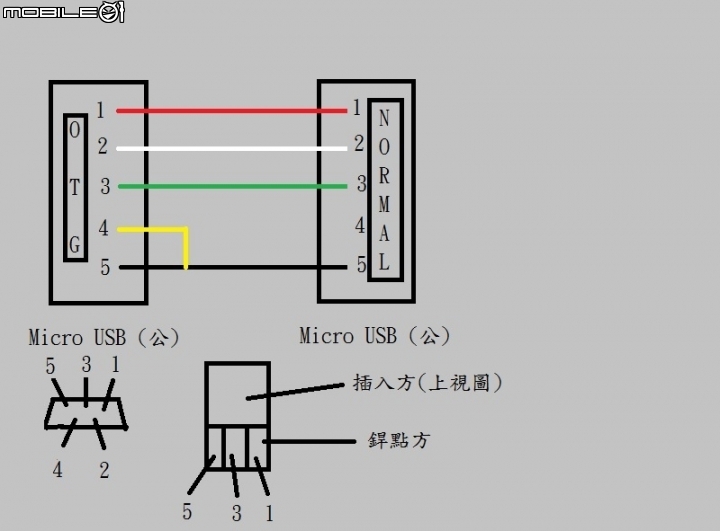

Выше мы упоминали о функции OTG, поэтому сейчас немного разберемся, что же это такое.

OTG расшифровывается как “On The Go”, переводится как “На ходу”, то есть это позволяет соединять посредством USB различные периферийные устройства без подключения к компьютеру. Иногда такое подключение называют USB-Host. Например, можно подключить флэш-накопитель сразу к мобильному телефону или планшету как к полноценному ПК, подключить клавиатуру или мышку к гаджету, правда если этот гаджет поддерживает это периферийное оборудование. Посредством USB-OTG можно соединить фотокамеру и фотопринтер, фотокамеру со смартфоном, мобильный телефон с принтером, и т.д.

Существует ряд ограничений по такому виду подключения:

● Устаревшие модели мобильных телефонов не поддерживают USB-OTG.
● Для подключения флэш-накопителя по USB-OTG его формат должен быть FAT32.
● Максимальный размер флэш-накопителя зависит от аппаратной возможности телефона.
● HDD – так же в FAT32, и для его питания потребуется отдельный источник.

В лавках с мобильными телефонами, смартфонами и прочими гаджетами можно найти готовые OTG-кабели, и при желании можно приобрести готовый переходник. Допустим, флэшку нужно подключить к мобильному телефону с разъемом USB micro, для этого потребуется переходник USB_AF – USB_AM micro. В разъем USB-AF подключается флэшка, а штекер разъема USB-AM micro в телефон соответственно. Внешний вид переходника OTG MICRO USB THROW OTG/USB показан на следующем изображении:

Подключение флэшки к планшету точно такое же, только вместо разъема USB micro в переходнике должен быть USB mini.

И так, вы уже поняли, что обычный USB кабель отличается от USB-OTG тем, что в обычном 4-й контакт разъема не задействован, а в OTG между 4-м и 5-м контактами установлена перемычка. Именно по наличию перемычки в USB mini или micro телефон, смартфон или планшет определяет, что вы собрались к нему подключить периферию. И если вы вдруг решите сделать соединение посредством обычного кабеля, то гаджет, к которому собрались подключиться, проигнорирует подключенную флэшку, и сам будет являться пассивным устройством. Ниже на картинке показан разъем кабеля USB-OTG micro:

7_USB-OTG

8_Подключение гаджетов

Распиновка микро usb разъема

Распиновка микро usb разъема — технологический процесс не стоит на месте. Современные модели разнообразных цифровых устройств разительно отличаются от своих более старых собратьев. Изменился не только их внешний вид и внутреннее оснащение, но и способы подсоединения к компьютерам и зарядным устройствам. Если еще лет 5-7 назад многие телефоны и даже фотоаппараты не имели такой возможности. Но на данный момент абсолютно каждый цифровой прибор может быть подключен к персональному компьютеру или ноутбуку. Телефон, проигрыватель, смартфон, планшет, видеокамера, плеер или фотоаппарат – все они оснащены разъемами, которые позволяют подсоединить их к другим устройствам.

Микро USB-разъемы. Виды USB-разъемов, их особенности

Но, как легко заметить, разъем разъему рознь. И купленный вместе с телефоном шнур почему-то нельзя использовать совместно с вашим любимым плеером. В итоге пучок кабелей копится, вы постоянно в них путаетесь и никак не можете понять, почему нельзя было сделать так, чтобы один провод подходил для подключения всех устройств. Но, как известно, так не бывает. Хотя сейчас появился более или менее стандартный разъем, по крайней мере, для смартфонов, телефонов и планшетов. И имя ему – micro-USB. Что это за чудо и как оно работает, как делается распиновка микро usb разъема, мы расскажем ниже.

Микро USB-разъем: что это такое?


Два самых популярных в последнее время разъема — это mini и micro-USB. Названия их говорят сами за себя. Это более маленькие и практичные разработки, которые используются на малогабаритных цифровых устройствах для экономии места и, возможно, для более изящного внешнего вида. Например, разъем микро-USB для планшета почти в 4 раза меньше, чем стандартный USB 2.0., а учитывая, что и само устройство в разы меньше персонального компьютера или даже ноутбука, такой вариант просто идеален. Но есть здесь и свои нюансы.

Например, из большего никогда нельзя сделать меньшее, поэтому микро-USB разъемы нельзя будет заменить даже на mini-USB. Хотя в некоторых случаях обратный процесс допустим. Да и замена микро-USB своими руками вряд ли закончится чем-то хорошим. Уж больно ювелирная это работа, к тому же нужно точно знать как делается распиновка микро usb разъема. Кроме того, под словом “micro” кроется сразу несколько видов разъемов, и об этом нужно помнить. Особенно если вы пытаетесь купить новый провод. Микро-USB вашего планшета может оказаться несовместимым с разъемом на конце кабеля, который вы приобрели.

Разновидности

Микро-USB разъемы могут быть двух абсолютно разных типов. У них разные сферы применения и, соответственно, выглядят они по-разному. Первый вид называется micro-USB 2.0. тип В — он используется в устройствах по умолчанию и является внегласным стандартом для последних моделей смартфонов и планшетов, из-за этого он очень распространен и почти у каждого человека дома есть хотя бы один кабель микро-USB 2.0. типа В.

Второй вид — micro-USB 3.0 — данные разъемы на планшетах не устанавливаются, но могут встречаться на смартфонах и телефонах некоторых марок. Чаще всего их применяют для оснащения внешних жестких накопителей.

Преимущества

Основными достоинствами, которыми обладают микро-USB разъемы для планшетов, можно считать повышенную плотность и надежность крепления штекера. Но этот факт далеко не исключает возможности неполадок именно с этими компонентами, особенно при неумелых попытках сделать ремонт и распиновку микро usb разъема. Чаще всего причиной поломки становится неаккуратность самих владельцев цифровых устройств. Резкие движения, падения планшетов и телефонов на пол или даже асфальт, особенно на ту сторону, где расположен сам разъем, попытки подправить что-то своими руками без соответствующих знаний – вот основные причины, из-за которых даже самые прочные части USB-портов выходят из строя. Но бывает, что это происходит из-за износа устройства, неправильной эксплуатации или заводского брака.

Чаще всего причиной нарушения работы становятся либо сами микро-USB разъемы, либо соседствующие и подсоединенные с ними в цепь детали. Для любого опытного мастера его замена – минутное дело, но в домашних условиях с этим сможет справиться далеко не каждый. Если же вас все-таки интересует, как можно самостоятельно починить разъем микро-USB и как выполняется распиновка микро usb разъема (или, иными словами, распайка). Тогда нужно понимать, что этот процесс хотя и не самый долгий и сложный, если подойти к нему с умом и предварительным чтением соответствующей информации. Несколько советов будет приведено ниже.

Разъем микро-USB: распиновка микро usb разъема

Как известно, с обычными портами и разъемами всё просто — вам нужно всего лишь взять изображение лицевой части их коннектора, но в зеркальном отображении, и спаять. С USB mini- и micro-видов все немного иначе. Их разъемы содержат по 5 контактов, но на разъемах типа В контакт под номером 4 не используется, а на типе А он замкнут с GND, который и занимает пятое место.

Функции «ножек» разъема micro-USB

Так как большинство современных планшетов имеют микро-USB, служащий не только для зарядки, но и для синхронизации, из-за более частого использования разъема проблемы с ним возникают чаще.

Итак, как было сказано выше, обычный микро-USB разъем имеет пять «ног». Одна плюсовая, на пять вольт, а одна минусовая. Находятся они на разных сторонах разъема и, соответственно, меньше страдают при отрыве от материнской платы. Лишь одна «нога» разъема, которая чаще других вырывается с контактной площадки, больше подвергается износу. Находится она ближе к минусовой «ноге». Если этот контакт поврежден, то зарядка устройства невозможна. То есть система может видеть блок питания, но процесс зарядки совершаться не будет.

Оставшиеся две «ножки» отвечают за синхронизацию, то есть за возможность выгружать и загружать фотографии, музыку и т.д. Они выполняют это одновременно, поэтому отрыв одной повлечет за собой прекращение работы второй.

Зная функции «ножек», вы сможете определить, из-за отхождения контактов которых у вас начались проблемы и какие из них вам нужно будет спаять, чтобы вернуть ваш планшет «в строй».

Неправильная распиновка микро usb разъема или некорректная его замена — последствия

Некорректно припаяв микро-USB, владельцы чаще всего сталкиваются со следующими проблемами:

1. Короткие замыкания блока питания, если они припаяли перевернутый тип.
2. Планшет определяет зарядный шнур, но аккумулятор (АКБ) не заряжает.
3. Аккумулятор планшета прекрасно заряжается, но при этом не синхронизируется с ноутбуком или компьютером.
4. Планшет работает исправно, но иногда»напоминает», что вам следовало бы отнести его в мастерскую, ане паять самостоятельно (например, зарядка начинается не сразу после включения или же иногда шнур нужно вытащить и вставить снова несколько раз перед тем, как начинается зарядка).

Будущее микро-USB

Так как это одни из самых популярных на сегодняшний день портов, то, если вы научитесь менять их однажды и узнаете как делается распиновка микро usb разъема, этот навык будет выручать вас в будущем очень часто. И пускай их не приняли за «золотой стандарт» при разработке телефонов и других цифровых устройств. И нам по-прежнему приходится иметь целую коллекцию проводов специально для ноутбука Acer, для телефона от Samsung, для iPad от Apple и фотоаппарата Nikon, но активное использование микро-разъемов дает надежду, то скоро вместо «букета» у нас на полочке будет лежать один кабель микро-USB, подходящий хотя бы к 90% техники в доме.

Какие бывают разъемы и штекеры USB

В связи с тем, что разъемов USB существует достаточно много, часто происходит путаница между ними. Порой, после покупки кабеля наступает волна разочарования, ведь может оказаться, что штекер купленного провода не подходит к устройству. Поэтому данной статье я постараюсь рассказать, какие виды разъемы бывают у USB-шнуров.

Несмотря на то, что информации по этой теме в Интернете полно, обычно она затрагивает вопросы разработки, дает даты утверждения и введения в эксплуатацию, особенности конструкции и как сделана распиновка микро usb разъема. В общем, приводится больше справочная информация, которая для конечного потребителя обычно не представляет особого интереса. Я же постараюсь рассмотреть разъемы с бытовой точки зрения – где они используются, их преимущества и недостатки, отличия и особенности.

Версии USB. Чем отличается USB 2.0 от USB 3.0

Для начала кратко общие сведения. USB-устройства бывают версий трех версий – 1. 1, 2.0 и 3.0. Первая уже почти не используется, так как обеспечивает слишком низкую скорость передачи данных (12 Мбит – примерно 1,2 Мбайт/с) и может применяться исключительно для совместимости с привередливым железками. Вторая версия сейчас занимает господствующее положение. Большинство устройств, продающихся в магазинах и используемых в настоящее время, имеют поддержку второй версии.

Она обеспечивает пропускную способность 480 Мбит/с, то есть скорость копирования теоретически должна быть на уровне 48 Мбайт/с. Однако из-за конструктивных особенностей и не совсем идеальной реализации на практике скорость редко превышает 30-33 Мбайт/с. Большинство внешних винчестеров умеют читать со скоростью в 3-4 раза больше. То есть этот разъем является узким горлышком, тормозящим работу современных накопителей. Для мышек, клавиатур и т. п. скорость роли не играет.

Третья версия раскрашена в синий цвет, означающий принадлежность к последнему поколению. Пропускная способность равна 5 Гбит/с, что может дать 500 Мбайт/с. Современные винчестеры имеют скорость около 150-170 Мбайт/с, то есть, третья версия USB сможет обеспечить большой запас по скорости на ближайшие годы.

Совместимость разных версий USB.

Несколько слов про совместимость. Версии 1.1 и 2.0 конструктивно полностью совместимы между собой. Если одна из соединяемых сторон – старой версии, то работа будет вестись на пониженной скорости, а операционная система выведет сообщение “Устройство может работать быстрее”, которое означает, что имеется быстрый порт USB 2.0 в компьютере, а устройство, которое в него втыкается, медленное – версии 1.1.

А вот с совместимостью USB версий 2.0 и 3.0 не все так однозначно. Любое устройство или шнур USB 2.0 можно подключить к синему порту третьей версии. А вот наоборот сделать не получится. Современные кабели и устройства с USB 3.0 отличаются от привычных разъемов дополнительными контактами, позволяющими увеличить пропускную способность интерфейса, поэтому подключить их в старый порт не получится (исключение составляет только тип A).

Питание USB

В любом USB разъеме подается напряжение 5 Вольт, а ток не может превышать 0,5 Ампера (для USB 3.0 – 0,9 Ампера). На практике это означает, что максимальная мощность подключаемого устройства может быть не более 2,5 Ватт (4,5 для USB 3.0). Поэтому при подключении маломощных и портативных устройств – плееров, телефонов, флэшек и карт памяти – проблем не будет. А вот вся крупногабаритная и массивная техника имеет внешнее питание от сети.

А теперь перейдем к видам разъемов. Рассматривать совсем экзотические варианты я не буду, а лишь расскажу о самых ходовых и часто употребляемых штекерах. В скобках будет указана принадлежность в определенной версии USB.

USB тип A (USB 2.0)

Это самый распространенный и самый узнаваемый разъем из ныне существующих. К тому же и инструкций как делается распиновка микро usb разъема в сети довольно много. Большинство устройств, подключаемых по USB, имеют именно его. Мышки, флэшки, клавиатуры, камеры и многое другое – все они оснащены USB типа A, который берет свое начало еще в 90-х. Одним из самых главных преимуществ данного порта является надежность.

Он может пережить достаточно большое количество подключений, не разваливается и действительно по достоинству заслужил стать самым распространенным средством подключения всего, чего только можно. Несмотря на прямоугольную форму, обратной стороной его не воткнуть,присутствует “защита от дурака”. Однако для портативных устройств он не подходит, так как имеет достаточно большие габариты, что в конце концов привело к появлению модификаций меньших размеров.

USB тип B (USB 2.0)

Второй тип USB – снискал гораздо меньшую славу, нежели сородич. В отличие от штекеров типа А, имеющих прямоугольную форму, все модификации типа B (в том числе и Mini и Micro – см. ниже) обычно имеют или квадратную, или трапециевидную форму. Обычный, полноразмерный тип B – единственный представитель, имеющий квадратную форму. По размерам он достаточно большой и по этой причине применяется в различной периферии и крупногабаритных стационарных устройствах – принтерах, сканерах, иногда ADSL-модемах. Что интересно, производители принтеров редко комплектуют таким кабелем свои изделия, поэтому шнур к печатающему устройству или МФУ приходится приобретать отдельно.

Mini USB Тип B (USB 2.0)

Появление огромного количества миниатюрных устройств привело к появлению крошечных разъемов USB. А по истине массовым Mini USB тип B стал с появлением переносных винчестеров, в которых он широко применяется. Разъем имеет пять контактов, а не 4 как у “взрослых штекеров”, правда один из них не используется. К сожалению, миниатюризация негативно сказалась на надежности. Несмотря на большой ресурс, через некоторое время Mini USB расшатывается и начинает болтаться, хотя из порта не вываливается. В настоящее время продолжает активно использоваться в плеерах, портативных винчестерах, кардридерах и другой технике небольших габаритов. Интересно, что вторая модификация (тип A) почти не применяется, вы с трудом найдете такой шнур в продаже. Постепенно начинает вытесняться более совершенной модификацией Micro USB.

Micro USB тип B (USB 2.0)

Доработанный вариант предыдущего разъема. Имеет совсем миниатюрные размеры, вследствие чего применяется производителями в современной технике, которая отличается небольшой толщиной. Кроме того, улучшено крепление, штекер сидит очень плотно и не вываливается. В 2011 году данный разъем был утвержден как единый стандарт для зарядки для телефонов, смартфонов, планшетов, плееров и другой портативной электроники. Поэтому, имея у себя всего один шнур, можно прокормить весь “электронный зоопарк”. Стандарт продолжает набирать обороты, можно надеяться, что через год-другой почти все новые устройства будут оснащены единым разъемом. Как и в предыдущем случае, тип А почти не применяется. Важно помнить, что самостоятельная распиновка микро usb разъема делается только в том случае, когда вы абсолютно уверены в своих способностях.

USB тип A (USB 3.0)

Новый стандарт USB, имеющий значительно более высокую пропускную способность. Появление дополнительных контактов привело к изменению внешнего вида почти всех USB-штекеров 3. 0. Несмотря на это, тип A внешне остался неизменным, лишь синий цвет сердцевины выдает в нем новичка. Это означает, что сохранена обратная совместимость. Устройство USB 3.0 можно подключить в старый порт USB 2.0 и наоборот. В этом главное отличие от остальных разъемов USB 3.0. Такие порты можно встретить в современных компьютерах или ноутбуках.

USB тип B (USB 3.0)

По аналогии с предыдущей версией данный тип используется в средней и крупной периферии и устройства, требующих высокой производительности – NAS, стационарных жестких дисках. Разъем сильно модифицирован и подключить его к USB 2.0 не выйдет. В продаже такие шнуры тоже встретишь не часто (в противоположность предыдущему). Воткнуть такой разъем в USB 2.0 тип B уже не выйдет — верхняя часть будет мешать.

Micro USB (USB 3.0)

Этот разъем продолжатель традиций “классического” Micro USB. Он обладает теми же качествами – компактность, надежность, хорошее соединение, но при этом имеет и высокую скорость передачи данных. Поэтому используется в основном в новых внешних сверхскоростных жестких дисках и SSD. Становится все более популярным, поэтому чтобы не носить с внешним винчестером и провод, можно купить дополнительный кабель в любом магазине. Основная часть разъема полностью копирует Micro USB второй ревизии

Главное не перепутать — отличие Micro USB и Mini USB.

Главная путаница, возникающая у пользователей, происходит между Mini USB и Micro USB, которые действительно немного похожи. Первый имеет чуть большие размеры, а второй специальные защелки на задней стороне. Именно по защелкам вы всегда можете отличить эти два разъема. В остальном они идентичны. А поскольку устройств и с тем, и с другим очень много, лучше иметь оба кабеля – тогда с подключением любой современной портативной техники проблем не будет. Кроме этого можно напутать когда делается распиновка микро usb разъема, поэтому внимательно следите за монтажом.

Слева Mini USB, справа Micro USB.
Mini USB значительно толще, что не позволяет использовать
его в компактных тонких устройствах.
Micro USB легко узнать по двум зазубринкам,
крепко держащих штекер при подключении.

Три брата одного семейства.
Mini USB и Micro USB значительно тоньше обычного.
С другой стороны «крохи» проигрывают
в надежности старшему товарищу.

USB (универсальная последовательная шина) – Интерфейс передачи данных USB сегодня распространён повсеместно, используется практически во всех устройствах телефонах, ПК, МФУ, магнитофонов и в других устройствах применяются как для передачи данных так и для зарядки батарей телефона.

Виды разъёмов USB.

Существует большое количество разновидностей типов разъёмов ЮСБ. Все они показаны ниже.

Тип А — активное, питающее устройство (компьютер, хост). Тип B — пассивное, подключаемое устройство (принтер, сканер)

Распиновка usb кабеля по цветам.

Распиновка Usb 2.0.

USB является последовательная шина. Он использует 4 экранированных провода: два для питания (+ 5v & GND) и два для дифференциальных сигналов данных (помечены как D + и D-).

USB micro

USB micro используется с 2011 г. в телефонах, Mp3 и в других устройствах. Micro — это более новая разновидность разъема mini. У него есть преимущество в соединение разъемов, разъем соединен плотно со штекером и обеспечивает плотное соединения.

Распиновка USB. Виды разъемов и распиновка юсб по цветам

Автор Даниил Леонидович На чтение 6 мин. Просмотров 25.4k. Опубликовано Обновлено

Кабель с интерфейсом USB применяют для подключения различных устройств между собой с целью обмена данными и зарядки гаджета. Провода с разъемами версии 2.0 и 3.0 представлены большим многообразием коннекторов, отличающихся формой, расположением питающих и изолирующих контактов. Названия маркируются буквенными индексами, позволяющими распознать их тип, разновидность и «пол». Распределение по маркировке называют распиновкой USB штекера.

Распиновка USB штекера

Для передачи пакетов данных используется последовательная шина. Она представляет собой 4 провода, два из которых необходимы для обмена данными, а вторые два для питания. Для идентификации применяется распиновка по цветам.

Условно различают гнезда по типу шин:

  • тип А – питающие, к ним подключают хосты и компьютеры;
  • тип В – пассивные, применяют для подсоединения периферических устройств;
  • тип С – универсальные, оснащаются одинаковыми коннекторами для скоростного обмена данными.

Для подключения к периферийным устройствам используют коннекторы усб и mini-USB. При подсоединении гнезда к проводу учитывают цветовую схему распайки, тип штекера и соединения, назначение и классификацию кабелей. Длительность работы кабельной линии зависит от правильности и качества соединения.

Виды разъемов USB

Шина с универсальным последовательным интерфейсом представлена тремя видами usb разъемов:

  1. USB 1. 0 – устаревшая шина, используемая сейчас только для передачи данных в мышах и джойстиках предыдущих версий. Низкая скорость связана с особенностями режима работы. Здесь используются Low-speed и Full-speed. Режим Low-speed обеспечивает обмен данными на скорости не более 10-1500 Кбит/с. Режим Full-speed применяется для подсоединения аудио оборудования и видео устройств.
  2. USB 2.0 – широко распространен в устройствах, применяемых для хранения данных, а также подключения оборудования, воспроизводящего видео. В них задействуется еще один режим High-speed, позволивший увеличить скорость работы до 480 Мбит/с. На практике из-за конструктивных особенностей разъема этот параметр не превышает 30-35 Мбайт/с. Структура гнезда идентична штекеру предыдущей версии.
  3. USB 3.0 – отличается от предыдущих версий скоростной передачей информации. Он промаркирован синим цветом на контактах штекера. Максимальная скорость обмена данными составляет 5 Гбит/с. Для питания используется повышенное количество тока до 900 мА.

Все три типа разъемов частично совмещаются между собой. При использовании шины последней версии с предыдущими аналогами снижается скорость передачи данных. USB 3.0 пригоден для зарядки большинства периферийных устройств без задействования специальных блоков.

Подключение скоростного разъема 3.0 типа В к младшему аналогу невозможно. Такие штекеры отличаются расположением контактов. Подсоединение USB 3.0 к порту версии 2.0 допускается только по типу А.

Распиновка USB кабеля по цветам

В описании к кабелям указывается его ориентация штекера по умолчание. Цоколевку определяют по внешней стороне. Если необходимо описать структуру с монтажной стороны, данный факт обязательно отмечают в технической документации. Изолирующие места помечают темно-серым цветом на разъеме и светло-серым на металлической части корпуса.

Фиолетовая маркировка применяется на проводах для зарядки и ДАТА-кабелях.

Pinout необходима для идентификации неисправной магистрали при ремонте. Она указывает на назначение того или иного компонента.

Распиновка USB 2.0

В стандартном USB 2.0 задействуют 4 провода. Их идентифицируют по такой схеме:

  • +5V – имеет провод VBUS красного цвета, применяют для питания, поддерживает напряжение 5V, сила тока не превышает 0,5 А;
  • D – Data-, оснащен белой изоляцией;
  • D+ – Data+, промаркирован зеленым цветом;
  • GND – необходим для заземления, напряжение на нем 0 В, цвет черный.

Важно! В кабеле подается напряжение до 5V, поэтому номинал тока не превышает 0,5 А. Нельзя с помощью шины с интерфейсом 2.0 подключать технику мощностью выше 2,5 Ватт, включая крупногабаритное оборудование.

Расположение цветовой маркировки на коннекторах типа А и В одинаковое. Отличие состоит в способе соединения контактов. В первом случае применяется линейное расположение, во втором – сверху-вниз. Соединители типа А имеют буквенную маркировку M (male), тип В – F (female).

Во многих проводах внедряют дополнительный кабель без изоляции для экрана. Его не помещают цветом, цифровыми или буквенными идентификаторами.

USB micro

Кабель USB micro имеет 5 pin (контактных площадок), к которому подводят соответствующий провод из монтажного кабеля. На нем имеются защелки для жесткой фиксации с портом. Контакты идентифицируют по числовым обозначениям, которые считывают справа-налево.

Различают такие виды usb разъемов:

  • первый – VCC, изоляция, номинал 5V, для питания
  • второй – D-, белый провод;
  • третий – D+, зеленая маркировка;
  • четвертый – ID, без цветовой идентификации, в коннекторах А соединяется с заземлением;
  • пятый – черного цвета, заземление.

В экранирующей части штекера обустроена фаска, обеспечивающая плотное прилегание деталей. Экранирующий провод не припаивается к контактным площадками. Кабели со штекерами микро и мини имеют идентичное распределение, отличаются только размерами штекера.

Преимущества

Кабель USB со штекером micro выделяется повышенной прочностью и надежностью корпуса. При неумелом обращении и ремонте возможна поломка контактов. К неисправностям приводят резкие движения во время подсоединения к порту, падение гаджета, особенно, при ударах разъемом о твердую поверхность. Иногда неисправности появляются из-за заводского брака или неправильного применения.

Кабель USB Micro

При неправильном припаивании во время подключения кабеля возникают сбои, которые характеризуются такими признаками:

  • на экране гаджета появляются оповещения об аппаратных ошибках, устройство не находит или не распознает подключение;
  • отсутствует синхронизация между подключенными устройствами, но зарядка осуществляется;
  • на значке батареи идентифицируется процесс зарядки, но фактически электропитание не поступает;
  • устройство не реагирует на подключение либо выдает оповещение о поломке;
  • возникает короткое замыкание в блоке питания либо порту.

Причиной плохого контакта могут быть нарушения, возникающие между звеньями цепи. Пайка осуществляется с помощью распайки контактов. Данную процедуру называют распиновкой. Каждый провод подключают повторно после зачистки, опираясь на идентификацию по цвету.

Не следует спешить, иначе можно повредить соседние участки. Такая распиновка позволяет избежать ошибок, приводящих к выходу из строя техники.

Функции «ножек» разъема micro-USB

Разъем micro-USB применяют для зарядки небольших и портативных энергозависимых устройств и синхронизации данных между ПК и гаджетами. Он состоит из пяти «ножек». Две «ноги» разведены по разные стороны корпуса: одна является плюсовой номиналом 5V, вторая – минусовой. Такое расположение снижает вероятность поломки.

Близко к минусовой «ножке» размещен еще один контакт, который при неосторожном подключении к порту легко ломается. При повреждении этой «ноги» кабель выходит из строя. На значке батареи может отображаться процесс подключения, но фактическая зарядка невозможна. Чаще всего данное повреждение приводит к тому, что гаджет не реагирует на подсоединение штекера.

Две оставшихся «ножки» применяются для обмена данными и синхронизации между устройствами. С помощью них возможна выгрузка и загрузка файлов с гаджета на ПК и назад, перенос видео и фото, аудио. Работа осуществляется синхронно. При повреждении только одного контакта прекращается работа второго. Знание распиновки по цвету позволяет припаять правильно провода и возобновить работу штекера.

Соединение юсб с проводами. Распиновка USB разъемов для зарядки телефонов

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых гаджетов, поддерживает зарядку через гнездо USB mini-USB или micro-USB. Правда до единого стандарта пока далеко и каждая фирма старается сделать распиновку по-своему. Наверное чтоб покупали зарядное именно у неё. Хорошо хоть сам ЮСБ штекер и гнездо сделали стандартным, а также напряжение питания 5 вольт. Так что имея любое зарядное-адаптер, можно теоретически зарядить любой смартфон. Как? и читайте далее.

Распиновка USB разъемов для Nokia, Philips, LG, Samsung, HTC

Бренды Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Распиновка USB разъемов на штекере

Если зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini-USB или micro-USB, то не нужно соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус - на 5-й (последний).

Распиновка USB разъемов для Iphone

У Айфонов контакты Data+ (2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 50 кОм, а с контактом +5V через резисторы 75 кОм.

Распиновка зарядного разъема Samsung Galaxy

Для заряда Самсунг Галакси в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Распиновка USB разъемов для навигатора Garmin

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм.

Схемы цоколёвки для зарядки планшетов

Практически любому планшетному компьютеру для заряда требуется большой ток — раза в 2 больше чем смартфону, и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер. Поэтому ставится отдельное гнездо (часто круглого типа). Но и его можно адаптировать под мощный ЮСБ источник питания, если спаять вот такой переходник.

Распиновка зарядного гнезда планшета Samsung Galaxy Tab

Для правильного заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка разъёмов зарядных портов

Вот несколько схем напряжений на контактах USB с указанием номинала резисторов, позволяющих эти напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать это значение.

Классификация портов Charger

  • SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
  • CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
  • DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
  • ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.

Как переделать штекер своими руками

Теперь у вас есть схема распиновки всех популярных смартфонов и планшетов, так что если имеете навык работы с паяльником — не будет никаких проблем с переделкой любого стандартного USB-разъема на нужный вашему девайсу тип. Любая стандартная зарядка, которая основывается на использовании USB, предусматривает использование всего лишь двух проводов – это +5В и общий (минусовой) контакт.

Просто берёте любую зарядку-адаптер 220В/5В, от неё отрезаете ЮСБ коннектор. Отрезанный конец полностью освобождается от экрана, в то время как остальные четыре провода зачищаются и залуживаются. Теперь берем кабель с разъемом USB нужного типа, после чего также отрезаем от него лишнее и проводим ту же самую процедуру. Теперь остается просто спаять между собой провода согласно схемы, после чего соединение изолировать каждое отдельно. Полученное в итоге дело сверху заматывается изолентой или скотчем. Можно залить термоклеем — тоже нормальный вариант.

Бонус: все остальные разъёмы (гнёзда) для мобильных телефонов и их распиновка доступны в единой большой таблице — .

Как подключить телефон к компьютеру? Для решения этой проблемы существует несколько способов сопряжения смартфонов и прочих мобильных устройств к персональному компьютеру или ноутбуку. Все способы довольно популярны и часто применяются. К ним относятся:

Первый из них применяется реже всего, да и использовать его можно лишь для передачи небольших файлов и данных. Например, для адреса телефонной книги. Такой способ, кроме низкой скорости и небольшого радиуса действия, потребует еще и значительную часть заряда батареи. Плюс необходимо иметь bluetooth-приемник для ПК, который также стоит денег. Но есть, конечно, некоторые материнские платы, которые имеют встроенный приемопередатчик. Тогда задача упрощается. Но как быть с другим компьютером? Поэтому этот способ имеет наименьшее распространение.

Второй вариант является наиболее лучшим и чаще используемым. Это объясняется многими факторами:

  • быстродействие;
  • удобство;
  • возможность передавать большие файлы;
  • многофункциональность.

Для этого понадобится:

  • настроить и включить 3G или 4G интернет на самом телефоне;
  • на компьютере должна быть установлена программа Kies;
  • подключить устройство к ПК кабелем USB;
  • на телефоне необходимо сделать следующее, в зависимости от версии Android и модели самого устройства:

1) Зайти в "Меню" -> "Настройки" -> "Дополнительные настройки/Другие настройки" -> "Модем и мобильная точка доступа" -> Выбрать пункт "USB-модем".

2) Зайти в "Меню" -> "Настройки" -> "Сеть" -> "Модем" -> Выбрать пункт "USB-модем".

После удачного подключения в верхнем правом углу появится соответствующий значок, а на ПК - новое подключение к сети.

Часто задаваемый вопрос

Почему компьютер не видит подключенный телефон? Чтобы решить этот вопрос, необходимо произвести следующие действия:

  • проверить USB-кабель;
  • произвести повторную установку ПО, это необходимо выполнять при отсоединенном телефоне от ПК;
  • проверить соединении через USB на другом ПК.

USB (универсальная последовательная шина) – Интерфейс передачи данных USB сегодня распространён повсеместно, используется практически во всех устройствах телефонах, ПК, МФУ, магнитофонов и в других устройствах применяются как для передачи данных так и для зарядки батарей телефона.

Виды разъёмов USB.

Существует большое количество разновидностей типов разъёмов ЮСБ. Все они показаны ниже.

Тип А - активное, питающее устройство (компьютер, хост). Тип B - пассивное, подключаемое устройство (принтер, сканер)

Распиновка usb кабеля по цветам.

Распиновка Usb 2.0.

USB является последовательная шина. Он использует 4 экранированных провода: два для питания (+ 5v & GND) и два для дифференциальных сигналов данных (помечены как D + и D-).

USB micro

USB micro используется с 2011 г. в телефонах, Mp3 и в других устройствах. Micro — это более новая разновидность разъема mini. У него есть преимущество в соединение разъемов, разъем соединен плотно со штекером и обеспечивает плотное соединения.

Установите необходимые драйверы. Если у вас сохранилась упаковка от USB-накопителя, тогда прочитайте инструкции и узнайте, имеется ли в комплекте нужный драйвер. Драйвер является компонентом программного обеспечения, который обеспечивает обмен данными между флэшкой и компьютером. Все операционные системы выполняют загрузку нужных драйверов автоматически, но если подключение к интернету отсутствует или необходимо установить драйвер вручную, тогда просто следуйте инструкциям.

  • В таком случае драйвер обычно содержится на комплектном диске. Поместите компакт-диск в привод и следуйте подсказкам.

Включите устройство и компьютер. Если USB-накопитель оснащается переключателем питания или специальным кабелем, то перед подключением к ПК устройство необходимо включить. Также не забудьте включить компьютер.

Подключите кабель USB к устройству (при необходимости). Обычно небольшие запоминающие устройства имеют встроенный разъем USB, но переносные жесткие диски и другие приборы могут оснащаться кабелем. Подключите кабель к устройству, чтобы затем подключить его к компьютеру.

Найдите USB-порт на своем компьютере. Разъем будет выглядеть как небольшое отверстие прямоугольной формы с 4 металлическими контактами внутри. Обычно USB-порт обозначается соответствующим логотипом в виде круга и стрелки с тремя зубцами. Если такое устройство будет постоянно подключено к ПК, то лучше использовать порт с задней стороны компьютера. Передние разъемы более удобны для быстрого и кратковременного подключения.

Подключите USB-кабель к USB-порту компьютера. Решите, какой порт нужно использовать, после чего просто вставьте в него разъем накопителя. Разъем должен вставляться плотно и без усилий в одном направлении, поэтому разверните кабель на 360 градусов, если не удается подключить накопитель.

Дождитесь, пока завершится установка драйверов. При первом подключении устройства операционная система может выполнить поиск и установку необходимых драйверов. Через несколько секунд ваш компьютер выдаст оповещение о том, что установка драйверов завершена и устройство готово к использованию. Если вы уже установили драйверы вручную, то накопитель сразу будет готов к работе.

Выполнив необходимые действия, отключите USB-накопитель. После работы устройство следует отключить или "извлечь". В системе Windows нужно щелкнуть правой кнопкой мыши по иконке USB-устройства в Проводнике и выбрать пункт "Извлечь". В системе Mac выберите и перетащите иконку накопителя в корзину, чтобы появилась иконка "Извлечение". После этого нужно физически извлечь накопитель из разъема, не прикладывая особых усилий.

Содержание:

В каждом компьютере и других аналогичных устройствах наиболее популярным является USB-разъем. С помощью юсб провода стало возможно подключать более 100 единиц последовательно соединенных устройств. Эти шины позволяют подключать и отключать любые приборы даже в процессе работы персонального компьютера. Практически все устройства могут заряжаться через данный разъем, поэтому нет необходимости применять дополнительные блоки питания. Распиновка USB по цветам помогает точно определить, к какому типу устройств относится та или иная шина.

Устройство и назначение USB

Первые порты этого типа появились еще в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В настоящее время в компьютерах появился новый интерфейс USB 3. 0 со скоростью, в 10 раз превышающей предыдущий вариант.

Существуют и другие виды разъемов этого типа, известные, как micro и mini USB, применяющиеся в современных телефонах, смартфонах, планшетах. Каждая шина имеет собственную или распиновку. Она может потребоваться при необходимости изготовления своими руками переходника с одного вида разъема на другой. Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона. Однако следует помнить, что в случае неправильного подключения устройство может быть повреждено.

Разъем USB 2.0 выполнен в виде плоского коннектора, в котором установлено четыре контакта. В зависимости от назначения он маркируется как AF (BF) и AM (BM), что соответствует обиходному названию «мама» и «папа». В мини- и микро- устройствах имеется такая же маркировка. От обычных шин они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутренней конструкции, имеющей уже девять контактов.

Распиновка-распайка разъемов USB 2.0 и 3.0

Распайка проводов в модели USB 2.0 располагается в следующем порядке:

  1. Проводник красного цвета, к которому осуществляется подача питающ его напряжения постоянного тока со значением +5V.
  2. Проводник белого цвета, применяемый для передачи информационных данных. Он обозначается маркировкой «D-».
  3. Проводник окрашен в зеленый цвет. С его помощью также передается информация. Он маркируется как «D+».
  4. Проводник черного цвета. На н его производится подача нуля питающ его напряжения. Он носит название общ его провода и обозначается собственной меткой в виде перевернутого Т.

Расположение проводов в модели 3.0 выполнено совершенно по-другому. Четыре первых контактирующих провода полностью соответствуют разъему USB 2.0.

Основное отличие USB 3.0 заключается в следующих проводах:

  • Проводник № 5 имеет синий цвет. По нему передается информация с отрицательным значением.
  • Проводник № 6 желтого цвета, так же как и предыдущий контакт предназначен для передачи информации, имеющей положительное значение.
  • Проводник № 7 применяется в качестве дополнительного заземления.
  • Проводник № 8 фиолетового цвета и проводник № 9 оранжевого цвета. Они выполняют функцию приема данных, соответственно, с отрицательным и положительным значением.

Распайка-распиновка коннекторов микро- и мини-USB

Коннекторы микро-USB наиболее часто применяются в планшетах и смартфонах. От стандартных шин распиновка micro usb отличаются значительно меньшими размерами и наличием пяти контактов. Они маркируются как micro-AF(BF) и micro-AM(BM), что соответствует «маме» и «папе».

Распайка микро-USB производится в следующем порядке:

  • Контакт № 1 красного цвета. Через н его подается напряжение.
  • Контакты №№ 2 и 3 белого и зеленого цвета применяются для передачи.
  • Контакт № 4 сиреневого цвета выполняет специальные функции в отдельных моделях шин.
  • Контакт № 5 черного цвета является нулевым проводом.

Распиновка мини USB разъема по цветам выполняется, так же как и в микро-юсб коннекторах.

Распиновка микро usb разъема для зарядки самсунг

Проблемы при зарядке различных устройств через USB часто возникают, когда используются нештатные зарядники. При этом зарядка происходит довольно медленно и не полностью либо вовсе отсутствует.

Следует сказать и о том, что зарядка через USB возможна не со всеми мобильными устройствами. Этот порт у них имеется только для передачи данных, а для зарядки применяется отдельный круглое гнездо.

Выходной ток в компьютерных USB составляет не больше пол-ампера для USB 2.0, а для USB 3.0 – 0,9 А. Ряду девайсов этого может быть недостаточно для нормального заряда.

Бывает, что в вашем распоряжении имеется зарядник, но он не заряжает ваш гаджет (об этом может сообщить надпись на дисплее или будет отсутствовать индикация заряда). Такое ЗУ не поддерживается вашим девайсом, и возможно это из-за того, что ряд гаджетов до начала процесса зарядки сканирует присутствие определенного напряжения на пинах 2 и 3. Для других девайсов может быть важным присутствие перемычки между этими пинами, а также их потенциал.

Таким образом, если устройство не поддерживает предлагаемый тип зарядника, то процесс зарядки не начнется никогда.

Чтобы девайс начал заряжаться от предоставленного ему зарядника, необходимо обеспечить на 2 и 3 пине USB, необходимые напряжения. Для разных устройств эти напряжения тоже могут отличаться.

Для многих устройств требуется, чтобы пины 2 и 3 имели перемычку или элемент сопротивления, номинал которого не больше 200 Ом. Такие изменения можно сделать в гнезде USB_AF, которое находится в вашем ЗУ. Тогда зарядку станет возможно производить стандартным Data-кабелем.

Гаджет Freelander Typhoon PD10 требует той же схемы подключения, но напряжение заряда должно быть на уровне 5,3 В.

В случае если у зарядника отсутствует гнездо USB_AF, а шнур выходит прямо из корпуса ЗУ, то можно припаять к кабелю штекеры mini-USB или micro-USB. Соединения необходимо произвести, как показано на следующей картинке:

Различная продукция фирмы Apple имеет такой вариант соединения:

При отсутствии элемента сопротивления номиналом 200 кОм на пинах 4 и 5 устройства фирмы Motorola не могут осуществить полный заряд.

Для зарядки Samsung Galaxy необходимо наличие перемычки на пинах 2 и 3, а также элемента сопротивления на 200 кОм на контактах 4 и 5.

Полный заряд Samsung Galaxy Tab в щадящем режиме рекомендуется производить при использовании двух резисторов номиналом 33 кОм и 10 кОм, как изображено на картинке ниже:

Такое устройство, как E-ten может заряжаться любым ЗУ, но лишь при условии, что пины 4 и 5 будут соединены перемычкой.

Такая схема реализована в кабеле USB-OTG. Но в этом случае необходимо использовать дополнительный переходник USB папа-папа.

Универсальное ЗУ Ginzzu GR-4415U и другие аналогичные устройства имеют гнезда с различным соединением резисторов для зарядки девайсов iPhone/Apple и Samsung/HTC. Распиновка этих портов выглядит так:

Чтобы зарядить навигатор Garmin, необходим тот же кабель с перемычкой на контактах 4 и 5. Но в этом случае устройство не может заряжаться во время работы. Для того чтобы навигатор мог подзаряжаться, необходимо заменить перемычку на резистор номиналом 18 кОм.

Для зарядки планшетов обычно необходимо 1-1,5 А, но как было упомянуто ранее, USB-порты не смогут нормально заряжать их, поскольку USB 3.0 выдаст максимум 900 мА.

В некоторых моделях планшетов для зарядки имеется круглое коаксиальное гнездо. Плюсовой пин гнезда mini-USB/micro-USB в таком случае не имеет соединения с контроллером заряда аккумулятора. По утверждениям некоторых пользователей таких планшетов, если соединить плюс от гнезда USB с плюсом коаксиального гнезда перемычкой, то зарядка может осуществляться через USB.

А можно и изготовить переходник для подключения в коаксиальное гнездо, как показано на рисунке ниже:

Вот схемы перемычек с указанием напряжения и номиналов резисторов:

В итоге, чтобы осуществлять зарядку различных гаджетов от неродных ЗУ необходимо убедиться в том, что зарядка выдает напряжение 5 В и ток не меньше 500 мА, и внести изменения в гнезде или штекере USB согласно требованиям вашего устройства.

АВТОР: Алексей Алексеевич.

Большинство современных гаджетов (мобильных телефонов, смартфонов, плееров, электрокниг, планшетов и пр.) поддерживает зарядку через гнездо USB mini/micro. Тут может быть несколько вариантов подключения:

— Устройство можно зарядить от ПК через стандартный дата-кабель. Обычно это шнур USB_AM—USB_BM_mini/micro. Если для заряда устройства требуется ток более 0,5 А (это максимум, на который способен USB 2.0), то время заряда может оказаться мучительно долгим, вплоть до бесконечности. Порт USB 3.0 (голубенький такой) выдаёт уже 0,9 А, но и этого кому-то может показаться мало.

— Через тот же дата-кабель ваше устройство можно зарядить от родного зарядного устройства (сетевого или автомобильного), оборудованного 4-контактным гнездом USB-AF, как на компе. Конечно же, это уже не настоящий USB-порт. Гнездо зарядного устройства лишь выдаёт примерно 5 В между 1 и 4 контактами 4-контактного гнезда (плюс на контакте №1, минус на контакте №4). Ну, ещё между разными контактами гнезда могут быть установлены всяческие перемычки и резисторы. Зачем? Об этом колдовстве будет рассказано ниже.

— Гаджет можно подключить к постороннему или самодельному зарядному устройству, дающему 5 вольт. И вот тут начинается самое интересное…

При попытке заряда от чужого зарядного устройства с выходом USB ваш гаджет может отказаться заряжаться под тем предлогом, что зарядное устройство ему якобы не подходит. Разгадка в том, что многие телефоны/смартфоны «смотрят» каким образом расключены провода Data+ и Data-, и если гаджету что-то не понравится, это ЗУ будет отвергнуто.

Nokia, Philips, LG, Samsung, HTC и многие другие телефоны признают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Распиновка USB разъёма для правильной зарядки гаджетов Nokia, Philips, LG, Samsung, HTC

Если же зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini/micro USB, то не забудьте соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Распиновка USB разъёма для правильной зарядки гаджетов Nokia, Philips, LG, Samsung, HTC

У Айфонов вообще какие-то оккультные требования к коммутации гнезда зарядного устройства: контакты Data+(2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 49,9 kΩ, а с контактом +5V через резисторы 75 kΩ.

Распиновка USB разъёма для правильной зарядки гаджетов iPhone

Motorola «требует» резистор 200 кОм межну 4 и 5 контактами штекера USB micro-BM. Без резистора аппарат заряжается не до полной победы.

Распиновка USB разъёма для правильной зарядки гаджетов Motorola

Для заряда Samsung Galaxy в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Распиновка USB разъёма для правильной зарядки гаджетов ( Samsung Galaxy )

Для более полного и «гуманного» заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка USB разъёма для правильной зарядки гаджетов планшета Samsung Galaxy Tab

Большинство современных гаджетов (мобильных телефонов, смартфонов, плееров, электрокниг, планшетов и пр.) поддерживает зарядку через гнездо USB mini/micro. Тут может быть несколько вариантов подключения:

— Устройство можно зарядить от ПК через стандартный дата-кабель. Обычно это шнур USB_AM—USB_BM_mini/micro. Если для заряда устройства требуется ток более 0,5 А (это максимум, на который способен USB 2.0), то время заряда может оказаться мучительно долгим, вплоть до бесконечности. Порт USB 3.0 (голубенький такой) выдаёт уже 0,9 А, но и этого кому-то может показаться мало.

— Через тот же дата-кабель ваше устройство можно зарядить от родного зарядного устройства (сетевого или автомобильного), оборудованного 4-контактным гнездом USB-AF, как на компе. Конечно же, это уже не настоящий USB-порт. Гнездо зарядного устройства лишь выдаёт примерно 5 В между 1 и 4 контактами 4-контактного гнезда (плюс на контакте №1, минус на контакте №4). Ну, ещё между разными контактами гнезда могут быть установлены всяческие перемычки и резисторы. Зачем? Об этом колдовстве будет рассказано ниже.

— Гаджет можно подключить к постороннему или самодельному зарядному устройству, дающему 5 вольт. И вот тут начинается самое интересное…

При попытке заряда от чужого зарядного устройства с выходом USB ваш гаджет может отказаться заряжаться под тем предлогом, что зарядное устройство ему якобы не подходит. Разгадка в том, что многие телефоны/смартфоны «смотрят» каким образом расключены провода Data+ и Data-, и если гаджету что-то не понравится, это ЗУ будет отвергнуто.

Nokia, Philips, LG, Samsung, HTC и многие другие телефоны признают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Распиновка USB разъёма для правильной зарядки гаджетов Nokia, Philips, LG, Samsung, HTC

Если же зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini/micro USB, то не забудьте соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Распиновка USB разъёма для правильной зарядки гаджетов Nokia, Philips, LG, Samsung, HTC

У Айфонов вообще какие-то оккультные требования к коммутации гнезда зарядного устройства: контакты Data+(2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 49,9 kΩ, а с контактом +5V через резисторы 75 kΩ.

Распиновка USB разъёма для правильной зарядки гаджетов iPhone

Motorola «требует» резистор 200 кОм межну 4 и 5 контактами штекера USB micro-BM. Без резистора аппарат заряжается не до полной победы.

Распиновка USB разъёма для правильной зарядки гаджетов Motorola

Для заряда Samsung Galaxy в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Распиновка USB разъёма для правильной зарядки гаджетов ( Samsung Galaxy )

Для более полного и «гуманного» заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка USB разъёма для правильной зарядки гаджетов планшета Samsung Galaxy Tab

Распиновка разъема USB

Micro B, спецификации, подключения и техническое описание

Конфигурация контактов

Контактный №

Имя контакта

Подключен к цвету провода

Описание

1

Vcc (+5 В)

Красный

Напряжение +5 В постоянного тока

2

Д-

Белый

Данные -

3

D +

Зеленый

Данные +

4

ID

Синий

Обнаружение режима

5

Земля

Черный

Земля

Технические характеристики
  • Micro USB - тип B / SMT
  • Пол: Женский
  • Количество контактов: 5
  • Цикл спаривания: более 5000 раз
  • Текущий рейтинг: 1A
  • Номинальное напряжение: 30 В (макс.)
  • Контактное сопротивление: 30 МОм при 100 мА
  • Доступен в стандартной комплектации, монтаж встраиваемый и перевернутый

Где использовать micro USB

Разъем micro USB находит свое применение во многих встраиваемых проектах, где требуется последовательная связь или источник питания.Его обычно можно найти на мобильных телефонах в качестве портов для зарядки / связи. Точно так же он используется с той же целью в модулях Raspberry Pi, ESP и многом другом. Эти розетки имеют 5 контактов, два из которых используются для питания, а два других используются для передачи данных. Эта передача данных может получать данные от любого другого MCU / MPU или даже компьютера или мобильного телефона. Так что, если вы ищете вариант USB в своем проекте, который занимает меньше места, это может быть правильным выбором для вас.

Как использовать micro USB

Разъем micro USB может использоваться для питания или связи с устройствами.Максимальный ток, который может выдерживать этот разъем, составляет 1A . Однако в соответствии с консорциумом USB не рекомендуется использовать нагрузки более 500 мА для разъемов USB.

Разъем micro USB имеет пять контактов , через которые передаются питание и данные, 4-й контакт ID используется для определения режима, это указывает, используется ли USB только для питания или для передачи данных. Из оставшихся четырех контактов два контакта (контакт 1 и контакт 5) используются для обеспечения Vcc и заземления. Напряжение питания Vcc составляет +5 В и обычно подается от самого микроконтроллера.Контакт заземления подключен к заземлению микроконтроллера.

Остальные два контакта - это D + и D-. Эти контакты должны быть подключены к контактам D + и D- хоста соответственно. Им также требуется понижающий резистор номиналом 15 кОм каждый для передачи данных. Ниже показан пример настройки подключения.

Приложения
  • Зарядка переносных аккумуляторов
  • Системы управления батареями
  • Соединения последовательной шины
  • Переносные и сменные устройства
  • Небольшие расстояния, высокая скорость связи

2D Модель

USB-продуктов и решений - Molex

Это не полный список приложений для этого продукта.Он представляет собой некоторые из наиболее распространенных применений.

USB 3.1, Type-C
Вилки и розетки поддерживают ток 5,0 А

Сокращение времени зарядки аккумулятора на 64% по сравнению с током 1,8 А у micro-USB 2.0.

USB 3.1, Type-C
Корпус гнезда вставной формы из высокотемпературного нейлона

Повышает прочность соединителя, чтобы уменьшить возможное короткое замыкание между средней пластиной и выводами.

USB 2.0, Micro-B
Доступен вариант водонепроницаемости с классом защиты IP67

Выдерживает оплавление после пайки и предотвращает проникновение воды

Металлическое экранирование со всех сторон

Превосходное экранирование от радиопомех и электромагнитных помех

Простая геометрия контактной кромки балки корпуса соединителя

Обеспечивает высокоскоростную передачу данных

USB 3.1, Type-C
Конструкция язычка соединителя средней пластины в гнезде

Обеспечивает высокую надежность и предотвращает повреждение в результате неправильного обращения с разъемом

USB 3.0
Синий корпус (отраслевой стандарт)

Обратная совместимость с USB 2.0 и 1.1

Процесс превышения режима, используемый для розеток

Повышает механическую жесткость компонентов и удерживает клеммы

Штифт металлический со скошенной кромкой

Обеспечивает заземление на печатную плату и надежное удержание платы

Пальцы заземления

Шлифованные половинки

Конфигурация контактов

, типы, схема работы и ее применение

Термин USB означает универсальная последовательная шина и был запущен в 1990 году для сокращения количества соединений между различными устройствами и компьютерами.Он очень известен благодаря своей совместимости с несколькими операционными системами и платформами, меньшей стоимости и простоте использования. В настоящее время доступно несколько компьютеров с различными портами USB, например MiniUSB, , Micro USB, и т. Д.


Что такое Micro USB?

Мини-версия USB известна как Micro USB. Он используется для подключения мобильных компактных устройств, таких как фотопринтеры, MP3-плееры, смартфоны, устройства GPS и цифровые камеры. MicroUSB доступен в трех формах, таких как MicroA, B и USB3, где MicroUSB3 аналогичен MicroB, но с дополнительным групповым контактом на лицевой стороне для сдвоения проводов, что обеспечивает высокую скорость USB 3.Как и в случае с обычным USB-портом, микро-типы поддерживают технологию plug & play.

Micro USB

Разработка периферийных устройств USB велась совместно с IBM, Compaq, DEC, Northern Telecom, Microsoft, NEC, Intel и др. Эта технология доступна бесплатно для всех устройств и компьютеров.
Стандарты USB разрабатываются и поддерживаются отраслевым органом, известным как USB-IF (Форум разработчиков USB). В своей фактической спецификации USB идентифицировал просто два типа разъема, например A и B.

Изменения в спецификации и командах производителей увеличили ширину разъемов, которые используются для устройств USB, однако в большинстве продуктов на основе USB по-прежнему используются интерфейсы разъемов A и B.

Конфигурация контактов

Разъем, такой как Micro-USB, часто используется для зарядки удобных устройств через кабель для зарядки micro-USB, в противном случае - для подключения мобильных устройств через ПК. Конфигурация контактов Micro USB обсуждается ниже.

Конфигурация контактов MicroUSB
  • Pin1 (VCC): это +5 В постоянного тока, цвет подключенного провода красный
  • Pin2 (D-): White Data - и цвет подключенного провода белый
  • Pin3 (D +): зеленый Data + и цвет подключенного провода зеленый
  • Pin4 (ID): режим определяет, и цвет подключенного провода синий
  • Pin5 (GND): Земля и цвет подключенного провода черный

Кабель MicroUSB использует четыре экранированных провода, например, два провода используются для питания, например, + 5 В и GND, тогда как два других провода используются для дифференциальных сигналов данных, таких как D + и D-.

Non-Return to Zero Invert или NRZI - это система кодирования, которая в основном используется для передачи данных через поле синхронизации для синхронизации часов приемника и хоста. В кабеле данных USB такие сигналы, как Data + и Data-, передаются по кабелю витой пары.


Технические характеристики

Спецификации MicroUSB включают следующее.

  • Micro USB - это тип B или SMT
  • Доступны как вставные, обратные, так и стандартные
  • Пол женский
  • Контактное сопротивление 30 МОм при 100 мА
  • Количество выводов 5
  • Максимальное номинальное напряжение 30 В
  • Цикл спаривания превышает 5 тыс. Раз
  • Текущий рейтинг - 1А

Типы Micro USB

Микро-USB

в основном используются для подключения различных электронных устройств, таких как смартфоны, устройства GPS и цифровые камеры.Эти типы USB позволяют производителям изготавливать небольшие устройства. Основная функция этого устройства - подключить N-play как обычный USB. MicroUSB доступны в различных типах, таких как Micro-A USB, Micro-B USB и Micro-B USB 3.0

Micro-A USB

Micro-A USB используется современными мобильными устройствами, такими как сотовые телефоны, устройства GPS, цифровые камеры и т. Д. По сравнению с Mini-B USB, этот тип USB-кабеля имеет небольшой размер, но его скорость передачи на высокой скорости составляет 480. Мбит / с. Этот USB-порт представляет собой белый контейнер с пятью контактами.Этот кабель имеет только гнездовой разъем и доступен в прямоугольной форме.

Micro-B USB
USB типа

Micro-B родственен своему аналогу Micro-A, потому что он также применим в современных гаджетах и ​​небольших электронных устройствах. Он меньше по размеру и поддерживает различные функции, такие как тип micro-A. Такие устройства, как USB 1.1 и USB 2.0, имеют порты micro-B, которые кажутся идентичными.

Этот тип USB включает в себя штекерные и розеточные разъемы, которые позволяют различным устройствам использовать любой из двух типов подключения.Этот дизайн USB - это дизайн этого USB в черном контейнере с пятью контактами.

Micro-B USB 3.0

Этот тип USB можно найти в устройствах, работающих на USB 3.0. Это устройство в основном предназначено для работы через высокоскоростные USB-приложения, передающие данные и питание. Но этот тип микро-USB совместим с устройствами, которые работают через USB 1.1 и 2.0.

Как следует из названия, micro-B USB 3.0 очень похож на micro-B типа USB. Однако главное отличие состоит в том, что он включает в себя дополнительную группу штифтов на своей поверхности, что обеспечивает удвоение количества проводов.Это также позволяет USB 3.0 работать с обычной скоростью.

Работа MicroUSB
Микро-USB

наиболее широко используются для зарядки смартфонов, планшетов, фотоаппаратов и т. Д. После подключения USB-кабеля к источнику питания мощность может передаваться через кабель микро-USB для зарядки смартфона.

В случае ноутбуков, ПК, он также используется для подключения вашего устройства к компьютеру, чтобы дать возможность выполнять некоторые несходные задачи для вашего устройства с компьютера. Помимо зарядки устройств, его можно использовать для просмотра файлов, фотографии и т. д.

Что следует учитывать при выборе кабеля Micro USB?

При выборе кабеля micro USB необходимо учитывать следующее.

Оболочка / оплетка кабеля

Оплетка или оболочка в основном защищает кабель и снижает вероятность его поломки.

Калибр

Измеряется в амперах, увеличивает прочность кабеля и позволяет устройству заряжаться быстрее.

Железный ферритовый сердечник / ферритовый шарик

Железный ферритовый сердечник улучшает работу кабеля за счет снижения шума.Последовательно это увеличивает скорость передачи данных.

Устройство снятия натяжения

Подобно оплетке, он уменьшает изломы и защищает кабель от истирания. Если кабель micro USB имеет усиленную шейку, это может снизить нагрузку и избежать повреждения кабеля.

Вы устройства

Помимо компонентов, вы должны подумать, какие типы устройств вы будете использовать для кабеля при покупке.

Как использовать схему Micro USB / Micro USB

Схема power bank - одно из приложений MicroUSB.Этот блок питания может быть построен с модулем TP4056, литий-ионным аккумулятором и схемой повышающего преобразователя. Эта схема своими руками очень полезна для смартфонов в качестве резервного источника питания.

Обязательными компонентами этой USB-цепи являются литий-ионный аккумулятор 18650, ползунковый переключатель, модуль TP4056, включая схему защиты батареи, повышающий преобразователь 3–5 В с контролем тока 1 ампер. Принципиальная схема блока питания , использующего MicroUSB , показана ниже.

Схема Power Bank с использованием Micro USB

Ячейка 18650 Li имеет цилиндрическую форму с высотой 85 мм и 18 мм.Эти ячейки доступны с различной емкостью в зависимости от области применения. Это перезаряжаемые элементы, вырабатывающие на выходе 3,7 В.
Модуль, такой как TP4056A Module, представляет собой недорогое решение для зарядки любых литий-ионных аккумуляторов.

Таким образом, это надежный вариант для зарядки любых батарей с меньшей емкостью из-за простой смены регулятора тока 1A o / p. Его можно подключить к любой сетевой розетке в зависимости от зарядного устройства телефона. Он разработан с использованием архитектуры переключателя нагрузки PMOS IC, что позволяет уменьшить количество дополнительных компонентов.

Напряжение, обеспечиваемое литиевой батареей, составляет всего 3,7 В, но для работы цепи требуется 5 В. Таким образом, используется модуль повышающего преобразователя с 3 В на 5 В. Эффективность этого модуля высока до 92% и встроена выше токовой защиты. Топология, используемая в нем, представляет собой повышающий преобразователь с неизолированным преобразователем, работающий на частоте 1 МГц.

Общая выходная мощность, потребляемая этим модулем, составляет 5 Вт, а напряжение переключения можно изменить на 12 В путем замены резистора в модуле, однако максимальный ток будет 400 мА.Но этот модуль по умолчанию доступен при номинальном токе 1 А 5 В. Этот модуль включает универсальный USB-порт типа A, так что любой USB-кабель питания можно использовать как интерфейс.

Диапазон рабочих температур этого модуля составляет от -40 ° C до + 85 ° C, и он включает светодиодный индикатор, указывающий существующее питание от источника батареи. Красный цвет светодиода указывает на наличие источника питания за клеммами.

После того, как электрические соединения выполнены в соответствии со схемой, они должны быть готовы к использованию для зарядки мобильных телефонов.

Где использовать / Приложения

Приложения Micro USB включают следующее.

MicroUSB используется для создания многих встраиваемых проектов везде, где требуется питание, в противном случае требуется последовательная связь. Как и зарядка мобильного телефона, он также используется в модулях ESP, raspberry pi и т. Д.

Порты

MicroUSB часто встречаются в смартфонах, планшетах и ​​других устройствах, таких как устройства GPS, контроллеры видеоигр, цифровые камеры и т. Д.

Миниатюрная версия USB - это MicroUSB и предназначена для подключения мобильных устройств, компактных устройств и т. Д.

Итак, это все об обзоре Micro USB и его работы.Кабель USB играет ключевую роль при подключении различных устройств к компьютеру для обмена данными, файлами и т. Д. А также он используется для зарядки мобильных телефонов, вкладок, подключая его к ноутбуку или компьютеру. Доступны различные типы интерфейсов USB, одним из которых является Micro USB; Этот интерфейс был в основном разработан для замены старого интерфейса, такого как Mini USB.

Как разработать схему USB

В этой статье описывается, как на практике подключить периферийное устройство UTMI MCU Roadrunner к шине USB.Предложения по конструкции схемы и печатной платы для создания надежной и совместимой с ЭМС системы во многих различных конфигурациях USB.

Введение

USB-шина

- одна из самых распространенных систем связи между компьютером и огромным количеством различных устройств. Это требует разделения на несколько разных классов различных возможных конфигураций. В Roadrunner SOM используется микроконтроллер Microchip SAMA5D27. Как описано в таблице данных серии SAMA5D2, он может поддерживать следующие USB-соединения:

  • Один высокоскоростной порт устройства USB (UDPHS) и один высокоскоростной хост-порт USB или два высокоскоростных хост-порта USB (UHPHS)
  • Один высокоскоростной хост-порт USB с высокоскоростным межчиповым интерфейсом (HSIC).

Как описано в таблице данных серии SAMA5D2 42.6.3 HSIC

High-Speed ​​Inter-Chip (HSIC) - это стандарт для межчипового соединения USB с синхронным последовательным интерфейсом источника с двумя сигналами (строб, данные) с использованием сигнализации DDR 240 МГц для обеспечения только высокоскоростных данных 480 Мбит / с. темп. Внешние кабели, разъемы и горячее подключение не поддерживаются. Интерфейс HSIC работает на высокой скорости, 480 Мбит / с, и полностью совместим с существующими стеками программного обеспечения USB.Он удовлетворяет все потребности в передаче данных с помощью единого унифицированного программного стека USB.

По этой причине здесь описаны только соединения хоста и устройства для портов USB.

Еще из даташита SAMA5D27:

41. USB-порт для высокоскоростных устройств (UDPHS)

41.1 Описание

Порт высокоскоростного устройства USB (UDPHS) соответствует спецификации универсальной последовательной шины (USB) версии 2.0 для высокоскоростного устройства. Каждую конечную точку можно настроить на один из нескольких типов передачи USB.Его можно связать с одним, двумя или тремя банками двухпортового устройства. ОЗУ, используемое для хранения текущей полезной нагрузки данных. Если используются два или три банка, один банк DPR считывается или записывается процессором, в то время как другие данные считываются или записываются периферийным устройством USB. Эта функция является обязательной для изохронных конечных точек.

41.2 Встроенные характеристики

  • 1 Высокоскоростное устройство
  • 1 приемопередатчик UTMI, совместно используемый хостом и устройством
  • USB v2.0 High Speed ​​(480 Мбит / с) Совместимость
  • 16 конечных точек до 1024 байтов
  • Встроенное двухпортовое ОЗУ для оконечных устройств
  • Логика приостановки / возобновления (команда UTMI)
  • До трех банков памяти для конечных точек (не для контрольной конечной точки)
  • 8 Кбайт DPRAM

и

42.Высокоскоростной порт USB-хоста (UHPHS)

42.1 Описание

Высокоскоростной порт USB Host (UHPHS) обеспечивает взаимодействие USB с хост-приложением. Он обрабатывает протокол Open HCI (Open Host Controller Интерфейс), а также протокол Enhanced HCI (улучшенный интерфейс хост-контроллера).

42.2 Встроенные характеристики

  • Соответствует спецификации Enhanced HCI Rev 1.0
    • Соответствует высокоскоростной спецификации USB V2.0
    • поддерживает высокую скорость 480 Мбит / с
  • Совместимость с OpenHCI Rev 1.0 Спецификация
    • Совместимость со спецификацией полноскоростного и низкоскоростного USB V2.0
    • Поддерживает как низкоскоростные USB-устройства 1,5 Мбит / с, так и полноскоростные 12 Мбит / с
  • Корневой концентратор, интегрированный с 3 нисходящими USB-портами HS
  • Встроенные USB-трансиверы
  • Поддерживает управление питанием
  • 2 хоста (A и B), высокоскоростной (EHCI), порт A используется совместно с UDPHS
  • 1 Хост (C), только высокая скорость (HSIC)

Как показано на рисунке выше, высокоскоростной хост-порт USB A используется совместно с портом высокоскоростного USB-устройства.Порт HHSDPA / HHSDMA (USB Host Port A High Speed ​​Data) может использоваться как альтернатива с DHSDP / DHSDM (USB Device High Speed ​​Data) на тех же контактах.

Физический уровень

Существуют стандартные спецификации, которые определяют интерфейс приемопередатчика U SB 2.0 T M acrocell I (UTMI) и исследуют многие рабочие аспекты макроячейки приемопередатчика USB 2.0 (UTM), а также некоторые из ключевые функции, такие как сериализация данных, вставка битов, восстановление тактовой частоты и многое другое.Из-за требований к скорости соединения USB в конструкции требуются аналоговые функции и используется уровень PHY. Это сделано как жесткий макрос. Чтобы сделать его многоразовым, был определен стандартный интерфейс. Таким образом, любой, кто занимается дизайном USB, может просто выполнить часть, не относящуюся к PHY, совместимую с интерфейсом UTMI, и может купить готовый жесткий макрос USB PHY и взаимодействовать с ним.

MCU Roadrunner включает PHY в периферийное устройство USB, поэтому требуется только разработать линию дифференциального управляемого импеданса по направлению к разъемам.

Защита от электростатических разрядов и перенапряжения

Некоторые соображения по поводу электростатического разряда, улавливаемого длинными линиями, можно прочитать в предыдущей статье, посвященной Ethernet

.

На первый взгляд кажется, что USB с его ограниченной длиной линии менее подвержен таким проблемам. Напротив, из-за очень широкого диапазона использования многие другие ситуации могут вызвать электростатический разряд или уровни перенапряжения, опасные для электронных компонентов. Наиболее очевидный из них - это заряд в тысячах вольт E lectro S tatic D (ESD), подаваемый человеческим телом в заземленное устройство, заряженный трением изолированной одежды и обуви в очень сухой среде.Другая хитрая конфигурация может подавать на периферийные контакты MCU опасный уровень напряжения. Небольшой настенный источник питания может быть реализован (и законно продан) также без заземления основной линии электропередачи. Использование так называемой двойной изоляции допускается во многих средах. Поскольку он дешевле и легче стандартных заземленных кабелей, очень часто в портативных компьютерах используется двухпроводный источник питания.

Это очень легко проверить, пожалуйста, попробуйте дома, разность потенциалов между экраном кабеля USB и землей.На этом снимке тело просто соприкасается с полом. Напряжение более 100 В. Очень низкий подаваемый ток из-за утечки конденсатора фильтра является полностью безопасным (и законным). Он совершенно не способен ни повредить человеческое тело, ни нагреть провода или электрические компоненты, но чувствительные к напряжению устройства могут быть повреждены из-за нарушения соединений или низковольтной изоляции.

Дифференциальная маршрутизация

Соединение

USB использует режим передачи дифференциальных сигналов.Основные принципы и предложения по прокладке печатной платы аналогичны описанным в статье, посвященной Ethernet, и их можно напрямую применить к разработке USB, просто рассчитав дифференциальный импеданс 90 Ом вместо 100 Ом.

Схема

Как упоминалось выше, интерфейс USB можно использовать по-разному. Давайте суммируем предыдущие соображения для некоторых схематических примеров, имея в виду различия между периферийными устройствами USBA, USBB и USBC Roadrunner и его распиновкой

.

Пример 1

В этом примере вертикальный разъем USB типа A используется в качестве подключения к хосту, а микро-USB - только для питания платы.

Экран обоих разъемов USB подсоединен к отдельной плоскости, называемой здесь ЗЕМЛЕЙ, чтобы отличить ее от общей плоскости заземления, и изолирован от нее с зазором не менее 1 мм. Две плоскости контактируют с точки зрения сигнала только через конденсатор 1 нФ / 3 кВ. Каждая линия защищена как от электростатического разряда, так и от перенапряжения с помощью устройств защиты от электростатического разряда малой емкости. Синфазный шум на дифференциальных линиях подавляется синфазными дросселями.LC-фильтр нижних частот размещается на линиях питания для фильтрации высокочастотных шумов как извне во внутреннюю цепь, так и наоборот, в соответствии со спецификациями EMC CE. Поскольку главный разъем также может включать внешнее устройство (например, для внешнего хранилища), сбрасываемый предохранитель защищает внутренний источник питания от перезарядки.

Пример 2

В этом примере USB-порт с двойным стеком. Горизонтальный разъем используется для двух подключений к хосту, а мини-USB - для подключения устройства.

Все контакты задействованы. Показаны только устройства фильтрации шума.

Пример 3

Шину USB также можно использовать только для подключения внутреннего устройства. В этом случае защита от электростатического разряда не требуется, но должны применяться все правила, касающиеся дифференциальных линий.

Пример 4

Еще один особый случай. Микро-разъем USB используется для сопряжения преобразователя USB-последовательного порта для внешнего соединения с последовательной консолью MCU.

PCB

Давайте покажем разводку печатной платы для схемы в примере 1, чтобы объяснить меры предосторожности при проектировании.

Очевидно, что зазор между ЗАЗЕМЛЕНИЕМ и ЗАЗЕМЛЕНИЕМ используется для изоляции электростатического разряда на экране разъема от внутренних цепей и конденсатора C106 для заземления их для высокочастотного сигнала, как объяснено выше.

Типы разъемов

В дополнение к уже показанным вертикальным разъемам типа A и micro SMD, ниже приведены некоторые другие примеры обычно используемых разъемов.

Чтобы повысить надежность часто используемого разъема micro USB, мы можем использовать версию SMD с контактами PTH на экране.

Если места недостаточно или края печатной платы недоступны, можно использовать вертикальный микроразъем.

Это разъемы, используемые в примере 2. Хост типа A с двойным стеком и мини-B для устройства.

Ссылки по теме

Гвидо Оттавиани
Разработчик оборудования с опытом в области промышленной и гражданской автоматизации и управления, технический писатель, учитель и увлекающийся робототехникой, а также технический коммуникатор в Интернете

Веб-страница: https: // www.guiott.it

Верхние 10 разъемов USB

Два десятилетия назад параллельные и последовательные порты были доминирующими интерфейсами для подключения и связи между компьютерами и их периферийными устройствами. Сегодня USB-разъемы в значительной степени заменили их, став настолько повсеместными, что теперь они используются по умолчанию для большинства электронных устройств - даже для подачи питания.

Первые интегральные схемы с поддержкой USB были произведены Intel в 1995 году.К концу 1990-х большинство компьютеров было оснащено парой USB-портов. По мере увеличения скорости USB-разъемы быстро стали основным интерфейсом в середине 2000-х годов. Вернемся к сегодняшнему дню и, скорее всего, в последние несколько часов вы использовали USB-разъем для зарядки смартфона или подключения мыши и клавиатуры.

Самые популярные USB-разъемы на SnapEDA имеют металлический экран для защиты данных и часто имеют как минимум четыре контакта: питание, заземление и два для дифференциальных сигналов данных.Популярные производители USB-разъемов на SnapEDA включают TE Connectivity, Amphenol, Molex, JAE Electronics и Samtec.

При выборе разъема USB разработчики должны учитывать компромисс между потребляемой мощностью и объемом связи с необходимыми периферийными устройствами. Они также должны учитывать форм-фактор, необходимый для их требований к продукту, тип разъема (USB-A, B, C, Mini A, Micro B…), который они планируют использовать, в зависимости от их конкретного применения, количество контактов, технические характеристики (USB 3.1 обрабатывает данные со скоростью до 10 Гбит / с по сравнению с USB 3.0 на скорости 5 Гбит / с), номинальный ток и напряжение и, наконец, тип монтажа (край платы, сквозное отверстие или прямой угол).

Давайте взглянем на 10 лучших USB-разъемов на SnapEDA!

# 10- USB-B-S-S-B-VT-R от Samtec

Этот разъем USB относится к типу B и имеет номинальное напряжение 30 В переменного тока, номинальный ток 1 А на контакт, рабочую температуру от -50 ° C до 85 ° C, вертикальное соединение со сквозным отверстием и прямую ориентацию.

Средняя цена у дистрибьюторов: $ 1,39

Загрузить символ и посадочное место

№ 9-105444-0001, Molex

Этот USB-C имеет номинальное напряжение 30 В переменного тока (среднеквадратичное значение), номинальный ток 0,25 А, 1,25 А, 5,0 А, рабочую температуру от -30 ° C до 85 ° C, макс. 10 000 циклов сопряжения, подключение для поверхностного монтажа и ориентацию под прямым углом.

Средняя цена у дистрибьюторов: $ 1,64

Загрузить символ и посадочное место

№ 8-105164-0001, Molex

Этот разъем Micro-USB типа B имеет номинальное напряжение 30 В переменного тока (среднеквадратичное значение), 1.8 А, номинальный ток 1,0 А, рабочая температура от -30 ° C до 85 ° C, макс. 10 000 циклов сопряжения, заделка для поверхностного монтажа и ориентация под прямым углом.

Средняя цена у дистрибьюторов: $ 0,48

Скачать Symbol & Footprint

# 7-10103592-0001LF по амфенолу

Этот Micro-USB типа B имеет номинальное напряжение 100 В переменного тока, номинальный ток контакта 1,8 А, рабочую температуру от -55 ° C до 85 ° C, клеммы для поверхностного монтажа и ориентацию под прямым углом.

Средняя цена у дистрибьюторов: $ 0,25

Загрузить символ и посадочное место

# 6-2305018-2 от TE Connectivity

Этот USB-C имеет номинальное напряжение 30 В, номинальный ток 0,25 А, 1,0 А, 1,25 А, рабочую температуру от -40 ° C до 85 ° C, подключение SMD / SMT и ориентацию под прямым углом.

Средняя цена у дистрибьюторов: 4,09 доллара США

Загрузить символ и посадочное место

# 5-10118193-0001LF от Amphenol

Этот разъем Micro-USB типа B рассчитан на напряжение 100 В переменного тока, 1.8 А на каждый контактный ток, рабочая температура от -55 ° C до 85 ° C, клеммы поверхностного типа и ориентация под прямым углом.

Средняя цена у дистрибьюторов: $ 0,27

Загрузить символ и посадочное место

# 4- DX07P024AJ1R1500 от JAE Electronics

Этот USB-C имеет номинальное напряжение 20 В, 250 мА, номинальный ток 1,25 А, рабочую температуру от -30 ° C до 85 ° C, клеммы под пайку и прямую ориентацию.

Средняя цена у дистрибьюторов: $ 1,37

Загрузить символ и посадочное место

№ 3-105450-0101 от Molex

Этот USB-C имеет номинальное напряжение 30 В переменного / постоянного тока, номинальный ток 0,25 А, 1,25 А, 5,0 А, рабочую температуру от -30 ° C до 85 ° C, макс. 10 000 циклов сопряжения, подключение для поверхностного монтажа и ориентацию под прямым углом.

Средняя цена у дистрибьюторов: $ 1,58

Загрузить символ и посадочное место

# 2-10118192-0001LF от Amphenol

Этот разъем Micro-USB типа B рассчитан на напряжение 100 В переменного тока, 1.Номинальный ток 8 А на контакт, рабочая температура от -55 ° C до 85 ° C, макс. 10 000 циклов сопряжения, заделка для поверхностного монтажа и ориентация под прямым углом.

Средняя цена у дистрибьюторов: $ 0,23

Загрузить символ и посадочное место

А верхний USB-разъем на SnapEDA - это…

# 1- 2129691-1 от TE Connectivity

Этот USB-C имеет номинальное напряжение 30 В, 0.Номинальный ток 25 А, 1,25 А, 5,0 А, рабочая температура от -30 ° C до 85 ° C, подключение SMD / SMT и ориентация под прямым углом.

Средняя цена у дистрибьюторов: $ 2,07

Загрузить символ и посадочное место

* Эти данные были собраны с помощью аналитики SnapEDA путем просмотра загрузок из библиотеки моделей деталей (символы, контуры и 3D-модели). Ежегодно в SnapEDA оцениваются миллионы деталей, однако, если детали нет в нашей базе данных, она не будет отображаться в этом списке.Мы постоянно увеличиваем охват и периодически обновляем этот список!

Создавайте электронные устройства в мгновение ока. Начать сейчас.

Лучший кабель Micro-USB | Обзоры Wirecutter

Наш выбор

Кабель Anker PowerLine Micro-USB (3 фута) имеет прочный пластиковый корпус идеального размера и формы, позволяющий надежно удерживать его - лучший способ избежать поломки - при подключении и отключении.Его металлические разъемы плавно входят в порты и остаются на месте, обеспечивая надежное соединение. Anker PowerLine имеет тонкий гибкий корпус, заключенный в водостойкую резину, и (в дополнение к 3-футовой версии, которую мы рекомендуем) доступен в вариантах 4, 1, 6 и 10 футов. Наш выбор также доступен в мультипаках у некоторых розничных продавцов, включая Amazon и Walmart. Anker PowerLine имеет 18-месячную гарантию от компании с полезной и отзывчивой службой поддержки клиентов, и это один из самых дешевых кабелей, которые мы тестировали.

Также отлично

Если вам нужен кабель Micro-USB – USB-C для подключения к MacBook Pro или другому источнику питания USB-C, лучше всего подойдет кабель AmazonBasics USB Type-C - Micro-B 2.0. мы нашли. Кожухи вокруг шейки вилок более тонкие, чем у кабелей Anker PowerLine, но, как и в случае с нашим лучшим выбором, металлические разъемы этого кабеля плотно входят в соответствующие порты. AmazonBasics имеет тонкий корпус в резиновом корпусе и доступен в широком диапазоне длин от 6 дюймов до 6 футов.Он относительно недорогой и имеет годовую гарантию.

Также отлично

Кабель 3-в-1 Anker PowerLine II

Это лучший кабель 3-в-1 (Micro-USB, USB-C и Lightning), который мы тестировали, и на него действует пожизненная гарантия. .

Варианты покупки

* На момент публикации цена составляла 20 долларов.

Кабель Anker PowerLine II 3-в-1 почти идентичен нашему лучшему выбору, но у него есть адаптеры Lightning и USB-C, прикрепленные к основному кабелю короткими гибкими тросами.Мы не рекомендуем использовать кабели «три в одном» для повседневного использования - адаптеры увеличивают объем и могут быть неудобными в использовании - но они могут быть удобны для путешествий или в качестве запасного, так что вам не нужно держать три кабеля включенными. ты всегда. Кабель Anker длиной 3 фута хорошо собран, прост в использовании и легко переносится, а штекер Lightning имеет сертификат MFi для работы с устройствами iOS. Плюс пожизненная гарантия.

Tom’s Circuits - Компоновка печатной платы для разъемов USB-C

USB-C: кабели, разъемы и печатные платы

Подача питания в USB-C сосуществует с цифровыми данными SuperSpeed.Чтобы раскрыть потенциал этого интерфейса, сначала необходимо понять, как кабели и разъемы влияют на требования к компоновке печатной платы.

Кабели USB-C

- Вы еще не запутались?

Нет ни одного стандартизированного кабеля USB-C. Каждый кабель адаптирован для своего применения и имеет электронную идентификацию. Для приложений с высоким током требуется медь более толстого сечения. Длина кабеля также ограничена приложением из-за потери мощности и затухания сигнала при высоких скоростях передачи данных.

Кабель USB-C имеет 8 коаксиальных или 4 твинаксиальных высокоскоростных соединения для передачи данных.Линии являются дифференциальными, обеспечивая 4 полосы цифровых сигналов, по 2 в каждом направлении. Каждая полоса может передавать данные со скоростью 5 Гбит / с или более. Эти высокие скорости передачи данных требуют согласования длины и контроля импеданса. Также имеется устаревший интерфейс USB 2.0. Также есть два провода для боковой полосы, которые могут быть другим типом связи. Например, возможно подключение аналоговых наушников. Силовой провод Vbus может выдерживать до 3 ампер тока и 20 вольт. Конфигурация происходит на канале конфигурации. В более ранних версиях спецификации было два провода конфигурации.В новых версиях один из них удален, а вместо него предоставляется Vconn, обеспечивающий большую мощность. Есть два выделенных заземляющих провода, и ток заземления также течет по коаксиальным экранам.

Спецификация USB находится в свободном доступе на сайте usb.org. В нем описывается множество возможных кабелей, в том числе специализированные кабели для USB 2.0, HDMI, высокоскоростной передачи данных и только питания.

Поперечное сечение микрокоаксиального кабеля

Микрокоаксиальные кабели легко спутать с обычными проводами.У них есть изолирующая оболочка, а внутри - плетеный экран, скрывающий другой изолированный провод. Этот внутренний провод передает данные. Два согласованных коаксиальных кабеля образуют одну высокоскоростную дифференциальную линию передачи данных. Один коаксиальный кабель передает сигнал, а другой - отрицательную копию того же сигнала.

Twinax поперечное сечение

Другая реализация пары линий данных - твинаксиальная (твинаксиальная), где и положительная, и отрицательная копии сигнала имеют один и тот же экран.Такой тип провода легче подобрать по длине, и он, вероятно, будет более популярным из двух вариантов.

Кабели также включают заземляющие соединения, скрытые компоненты, такие как байпасные конденсаторы и схемы идентификации кабелей. Это помогает избежать повреждения устройства и снижает уровень электромагнитных помех.

Разъемы USB-C

Конструкция разъема учитывает требования EMI для высокомощных и высокоскоростных схем. Имеет заземленную оболочку. Выступы корпуса припаиваются к плате и требуют пазов.Эти слоты усложняют изготовление печатных плат.

Типы разъемов

включают поверхностный монтаж, смешанный поверхностный монтаж и сквозное отверстие, сквозное отверстие, прочный и средний монтаж.

Средний разъем USB-C

Средний разъем экономит высоту за счет размещения внутри выреза на плате. Обязательно подумайте о панелизации платы перед использованием этого типа разъема.

Штыри разъема входят в канавки на пластине из пластика. Штыри имеют разную длину, поэтому питание можно подавать до подключения сигналов.

Контакты разъема

Корпуса разъемов

доступны в усиленном исполнении. Комбинированный соединитель для сквозного монтажа и поверхностного монтажа обеспечивает дополнительную надежность, а также улучшает компоновку двухслойных конструкций. Еще более прочные разъемы отлиты из алюминия и могут быть водонепроницаемыми.

Прочность кабеля ограничена. Намерение состоит в том, чтобы кабель оборвался перед разъемом. Нагрузка на кабельное соединение обычно возникает из-за изгиба. При небольшом изгибе кабель не поврежден.

Трагедия обрыва кабеля за 30 долларов

До момента затяжки 0,75 Нм (Н-м) кабель рассчитан на изгиб без повреждения кабеля или разъема. При крутящем моменте от 0,75 до 2 Нм штекер USB сломается. Точка разрыва определяется как точка ослабления кабеля. Кривая на графике показывает трагедию обрыва кабеля за 30 долларов. Это происходит до того, как разъем в устройстве сломается, а хрупкость кабеля должна уберечь более дорогое устройство от поломки.Чтобы убедиться в этом, механическую прочность плиты можно моделировать с помощью анализа методом конечных элементов.

DFM для высокоскоростных цифровых плат

Загрузить

Внешний вид печатной платы USB-C

«Весло»

Paddle - это макетная плата и эталонный дизайн. Он выводит линии передачи данных SuperSpeed, интерфейс USB 2.0 и обеспечивает подачу питания.

Симметрия верхней и нижней сторон не случайна.USB Type-C - это двусторонний штекер, без предпочтительного верха или низа. Питание, заземление и сигналы появляются с обеих сторон, так что перестановка разъема может быть размотана схемой на плате.

В последней спецификации USB-C Vconn выполняет множество других функций.

Большинство контактов дублируются, поэтому разъем работает в обоих направлениях. Для цифровых подключений SuperSpeed ​​сигнальные дорожки меняются местами. Для приложений, где программное обеспечение не может распутать биты, схемы переключения IC могут снова поменять местами сигналы.

В более старой версии спецификации было два вывода конфигурации, Config1 и Config2. В последней спецификации USB-C есть один вывод конфигурации, а Vconn выполняет множество других функций, включая обеспечение большей мощности.

Питание через USB-C

Процесс переговоров о поставке электроэнергии

При первом включении устройство получает питание 5 В с током 500 мА. Это увеличение мощности по умолчанию по сравнению с предыдущими поколениями USB. Для устройств, которым требуется больше тока или напряжения, комбинация оборудования Power Delivery и процесса согласования программного обеспечения убеждает хост-систему увеличить напряжение и ток.Доступная мощность предоставляется в виде приращений тока при фиксированном напряжении. Когда ток достигает предела 3 А, активируется более высокое напряжение, а максимальный ток уменьшается, чтобы обеспечить такое же количество мощности.

Питание через USB-C

Маршрутизация SuperSpeed ​​+ Traces

Пары дифференциальных сигналов SuperSpeed ​​5 ГГц требуют согласованной разводки длины и контроля импеданса. Максимальный перекос между положительным и отрицательным сигналами в кабеле составляет 100 пс, и печатная плата не должна к этому сильно прибавлять.FUSB340 - это коммутатор SuperSpeed ​​со скоростью 10 Гбит / с с типичным перекосом 6ps. Для того чтобы уклон фрезерования составлял примерно 6 шт., Необходимо подобрать длину примерно 1 мм.

Дифференциальный импеданс должен составлять от 75 Ом до 105 Ом. Следы должны быть как можно короче, потому что недорогие материалы для печатных плат несут потери на высоких частотах.

Лучше всего оставлять следы на одном слое. Если используется несколько слоев, необходимо согласовать длину каждого слоя.Этим объясняются различия в скорости распространения сигнала между слоями. Переходы, идущие к внутренним слоям, особенно на толстых платах, создают заглушки линии передачи, которые нарушают целостность сигнала. Для снятия заглушки можно просверлить переходные отверстия.

Контакты разъема в сквозном отверстии не должны проходить сквозь нижнюю часть платы, так как это также создает заглушку линии передачи. Контакты разъема должны быть примерно той же длины, что и толщина платы. Если провода слишком длинные, потребуется их обрезка вручную, а это настоящий кошмар производства.Выводы, длина которых не достигает нижней части печатной платы, будут иметь проблемы с пайкой.

Расчет ширины трассы и шага, необходимых для высокоскоростных дифференциальных линий, выходит за рамки простых практических правил или расчетных кривых. Инструменты анализа целостности сигналов включают в себя решатель 2D-поля, который может помочь в проектировании следов и промежутков. Анализ ограничен реальностью изготовления плат, которая не всегда соответствует идеальной геометрии и диэлектрикам. Хорошая идея - поработать с вашим поставщиком печатных плат, чтобы найти стек, отвечающий вашим потребностям.Купоны для дифференциальных тестов, добавленные к панелям печатных плат, позволяют производителю платы убедиться, что платы соответствуют требованиям.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
