Аварийная USB-зарядка своими руками

Это устройство незаменимо на природе, либо в длительной поездке, когда нужно срочно зарядить телефон/фотоаппарат. Не занимает много места, но в нужный момент может очень выручить. Кроме того, устройство само заряжаться от USB, что очень удобно.


Для его изготовления понадобятся:
-Li-Ion аккумулятор
-контроллер заряда Li-Ion аккумулятора
-повышающий преобразователь 3-5V
-ну и конечно провода, переключатель и молекулярный клей

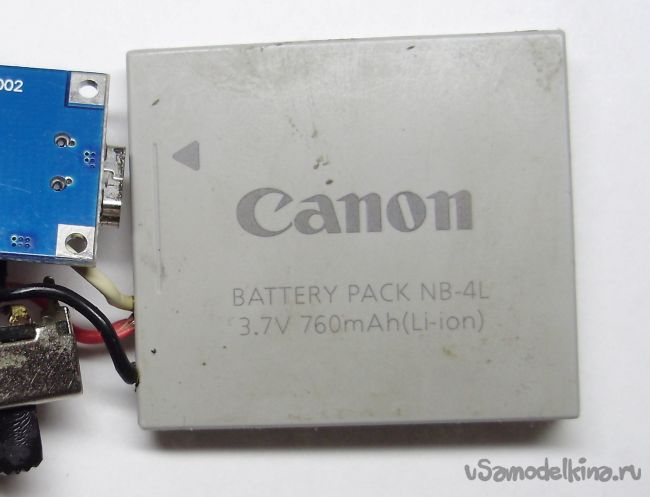

Итак, первым делом подбирается аккумулятор. Найти его можно в ненужном/сломанном мобильном телефоне, mp3-плеере, фотоаппарате и т.д. Напряжение этого аккумулятора должно быть 3,7 вольта, а емкость чем больше, тем лучше. Понятное дело, что аккумулятор должен быть рабочий, поскольку именно он часто бывает причиной выхода из строя долго используемого мобильного телефона. В данной конструкции применяется аккумулятор емкостью 760мАч. Иными словами, обычный аккумулятор, валяющийся без дела.


Для того, чтобы удостовериться в его работоспособности, понадобится контроллер заряда Li-Ion аккумулятора. В данной конструкции был использован самый дешевый вариант Tp4056. Выглядит он следующим образом:

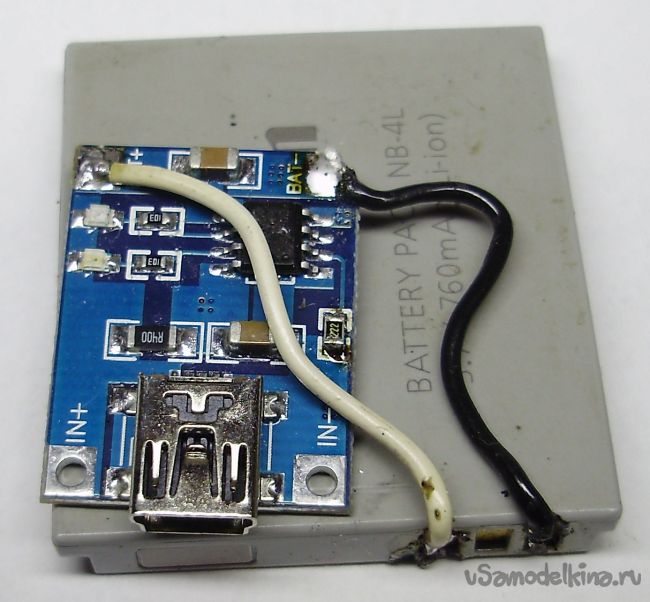

Найти его можно в любом радиомагазине, а стоимость его $0,5. Он будет заряжать аккумулятор от USB током, который будет установлен подбором резистора, отмеченного на картинке.

От производителя этот блочек приходит с резистором в 1,2кОм, что соответствует максимальному току заряда для этого блока – 1ампер. Вот таблица, по которой можно выбрать номинал токозадающего резистора:
Аварийная USB-зарядка своими руками
В данной конструкции применен токозадающий резистор номиналом 2,2кОм, что соответствует максимальному току заряда 500-550мА. Ток максимального заряда выбирается таким, чтобы он не превышал значения емкости аккумулятора, поскольку значительное превышение тока заряда обязательно приведет к выходу аккумулятора из строя.

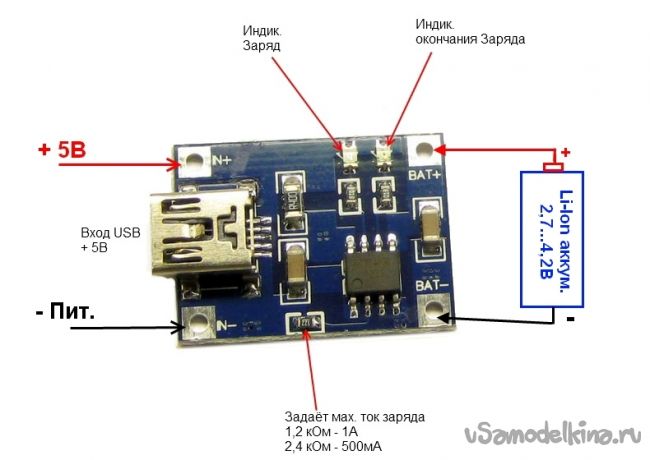

На блочке есть два светодиода, один красный, сигнализирующий процесс зарядки аккумулятора, второй синий, сигнализирующий окончание зарядки. После залития всей конструкции прозрачным термоклеем, они красиво подсвечивают все устройство.

После того, как аккумулятор был заряжен и проверен под нагрузкой, тем самым показав свою работоспособность, подпаивается повышающий преобразователь 3-5 вольт. Он может быть промышленного производства, например вот такой:

Аварийная USB-зарядка своими руками
Называют его «3-5V to 5V 1A Adjustable Step-up Power Supply Module with USB Output», либо его можно изготовить самостоятельно на базе широко распространенной микросхемы mc34063. А поскольку самодельный уже был, то он и был применен. Информации по его расчету и изготовлению в Интернете предостаточно, так что подробно останавливаться на изготовлении преобразователя не имеет смысла. Вот его схема:
Аварийная USB-зарядка своими руками
Частота преобразования 100 кГц, устанавливается емкостью конденсатора C5. Индуктивность намотана на маленьком ферритовом сердечнике от какого-то старого радиоприемника проводом с сечением диаметром 0,5мм. Это достаточно толстый провод, но он позволяет значительно повысить КПД устройства. R1 ограничивает входной ток преобразователя (защищает аккумулятор от КЗ), делитель R3,R4 устанавливает напряжение на выходе ровно 5 вольт, конденсаторы C3 и C4 сглаживают колебания напряжения. Диод VD1 - диод Шоттки с малым падением напряжения, его применение также повышает КПД преобразователя.
Аварийная USB-зарядка своими руками
Перед повышающим блоком устанавливается выключатель, чтобы аккумулятор не разряжался во время простоя.
Вот общая схема устройства:
Аварийная USB-зарядка своими руками

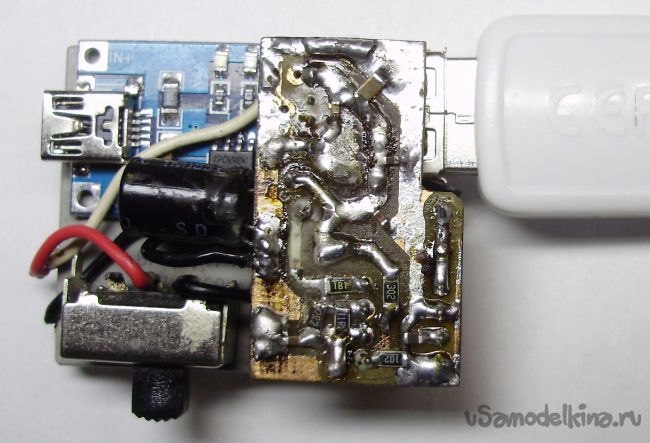

Теперь конструкция спаяна и готова к заливке термоклеем. Не лишним будет еще раз все проверить.
Аварийная USB-зарядка своими руками

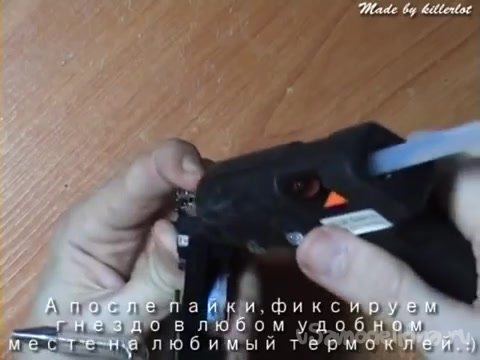

Напоследок вся конструкция заливается термоклеем для механической прочности и хоть какой-то гидроизоляции.
Все, устройство готово. Теперь оно еще раз подключается к USB для зарядки (загорается красный светодиод):
Аварийная USB-зарядка своими руками
Через некоторое время аккумулятор зарядился и загорается синий светодиод
Аварийная USB-зарядка своими руками

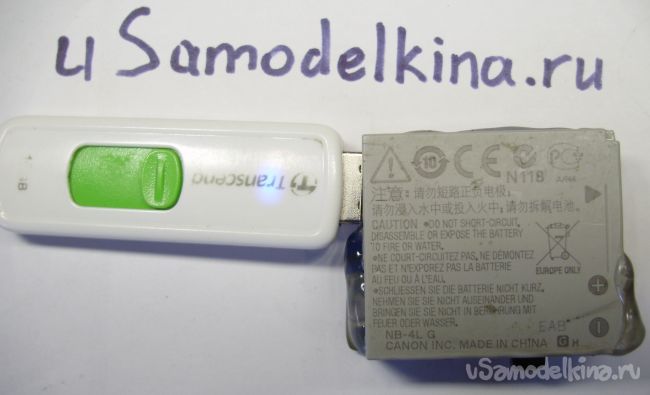

Это значит что теперь девайс готов питать и заряжать любой USB-потребитель. Аварийная USB-зарядка своими руками
Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Простой электрогенератор для зарядки телефона на велосипед

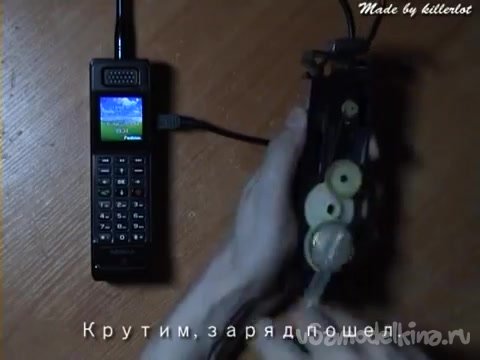

Вы знали что во время езды на велосипеде можно заряжать свой телефон? Сейчас The Wrench покажет нам, как сделать простой электрогенератор, который сможет вырабатывать достаточно энергии для поддержания заряда вашего телефона во время катания на велосипеде.

Смотрим видео самодельного электрогенератора:

Для того, чтобы сделать такой электрогенератор нам понадобится:
1. Ненужная автомобильная зарядка для телефона ссылка
2. ОТГ шнур или usb разъём ссылка
3. Два небольших деревянных бруска
4. Электрический мотор 12v ссылка
5. Пластиковые стяжки

Приступим!

1. Берём брусок и приклеиваем к нему мотор. Затем сверлим отверстия и крепим мотор на стяжки.


2. Разбираем ненужную автомобильную зарядку. Отрезаем лишние провода, а на место выходящих проводов припаиваем свои. Незабываем микросхему припаять к мотору. Припаивать нужно провода от разъёма, который вставлялся в прикуриватель. Usb разъём паяем на выход микросхемы. В этот разъём будем вставлять шнур, через который и будет заряжаться телефон.




3. Берём ещё один брусок и сверлим 3 отверстия.


4. Всю эту конструкцию крепим на велосипед около колеса. Вал нашего генератора (резиновое колёсико) должен прикасаться к колесу велосипеда. Пробуем крутить педали. Если телефон не заряжается, значит вы что-то сделали не так.

Будьте осторожны! При первом тестировании устройства измерьте напряжение на разъёме usb! Оно не должно превышать 5В.

Крутите педали и заряжайте смартфон!


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельное портативное зарядное устройство для гаджетов от usb

Самодельное портативное зарядное устройство для гаджетов от usb

Отличный пример создания простейшего устройства для зарядки от пальчиковых батарей телефона, плеера или любого другого гаджета, имеющего usb - разъем для кабеля питания.

Материалы для создания устройства:

- провода
- Конденсатор в количестве 2 штук
- USB-разъем
- коробка-держатель для батареек
- батареи

Описание изготовления.

После того, как все необходимые материалы были подобраны, автор приступил к сборке устройства. Просто следуя схеме, при помощи паяльника и проводов все части устройства были соединены воедино.

Самодельное портативное зарядное устройство для гаджетов от usb
Для наглядности схема, по которой собиралось зарядное устройство, приведена ниже.
Самодельное портативное зарядное устройство для гаджетов от usb
Каких-то особенностей при изготовлении устройства автор не отметил, сборка интуитивно понятна. На всю сборку автор затратил порядка 10 минут.
Самодельное портативное зарядное устройство для гаджетов от usb
Положив батарейки в держатели можно приступать к зарядке телефона от usb-разъема. производит зарядку этим устройством можно около 30 минут, после чего зарядку необходимо прекратить, но обычно этого вполне достаточно, так как аккумулятор телефона заряжается очень быстро.

В итоге автор получил универсальное зарядное устройство для usb гаджетов за счет использования пальчиковых батарей. Теперь в случае, если нет возможности зарядить телефон от сети, всегда можно купить в любом магазине пару батареек и поднять заряд аккумулятора на телефоне благодаря этому портативному устройству.


Источник Самодельное портативное зарядное устройство для гаджетов от usb Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Автономное зарядное для мобильного устройства

Автономное зарядное для мобильного устройства
Самодельное автономное зарядное устройство или аккумуляторный бустер на 5 вольт для зарядки мобильного устройства.

Бывают случаи когда такое устройство подзарядки оказывается крайне необходимым, это может быть:
• "Неожиданная" поломка аккумулятора мобильного устройства и до покупки нового (пока ждем посылку из Китая) приходится часто подзаряжаться, а розетки рядом не всегда бывают.
• Многодневный поход на природу, мобильная возможность подзарядиться.
• Запасной вариант зарядного в экстремальной ситуации, набор для выживания.
• Не вовремя сел телефон, а электричество отключили, и другие случаи.

Конечно такой Бустер можно купить, но Самоделкин сперва должен сделает сам, а затем может быть и купит в магазине. Как одно из преимуществ такого устройства, это возможность заряжаться от обычных солевых, щелочных батареек.

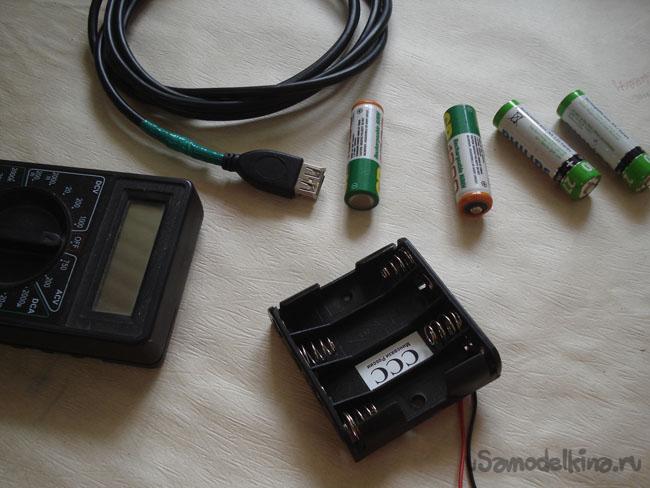

Пункт 1. Для изготовления нам понадобятся такие...

Автономное зарядное для мобильного устройства

Материалы:
• Отсек на четыре аккумулятора Типа АА.
• Аккумуляторы 1300-2700 мАh. (чем больше тем лучше) 4 шт.
• Удлинитель USB.
• Зарядное устройство для аккумуляторов АА или зарядное от старого мобильного телефона.

Инструменты:
• Паяльные инструменты.
• Прибор-тестер.

Пункт 2. Изготовление.

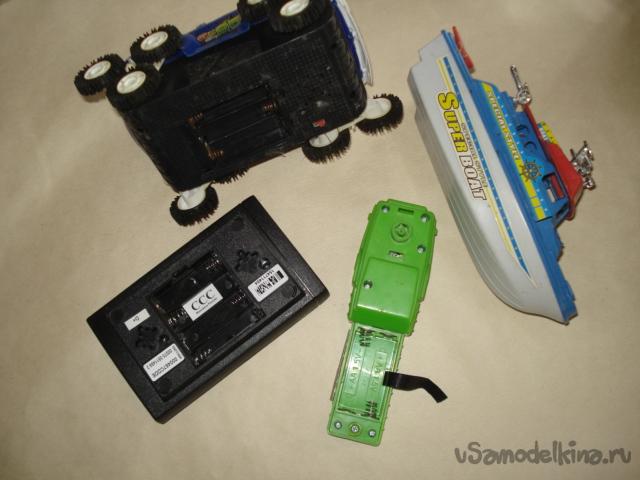

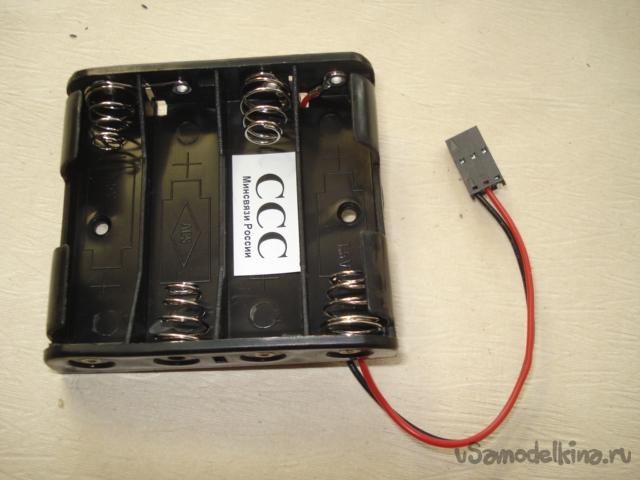

Прежде чем покупать отсек для аккумуляторов, посмотрите на старые детские игрушки или старую электронику, которая работала на пальчиковых батарейках типа АА. Возможно покупать ничего и не надо, вот только малая часть того откуда я мог извлечь такую запчасть.

Автономное зарядное для мобильного устройства

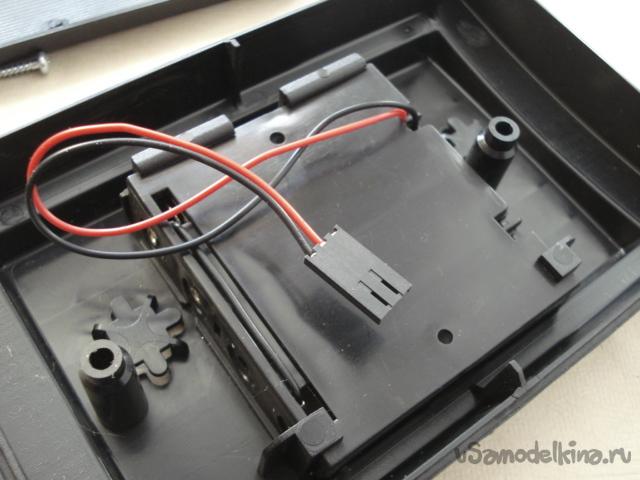

Вот например нашлась старая телефонная станция, она содержит в себе то, что надо, даже не понадобилось ничего выпиливать, просто достаешь и пользуешься.
Автономное зарядное для мобильного устройстваАвтономное зарядное для мобильного устройстваАвтономное зарядное для мобильного устройстваАвтономное зарядное для мобильного устройстваАвтономное зарядное для мобильного устройства
Вставляем заготовленные четыре аккумулятора, замеряем напряжение, получается больше 5 вольт, то что надо.
Автономное зарядное для мобильного устройства

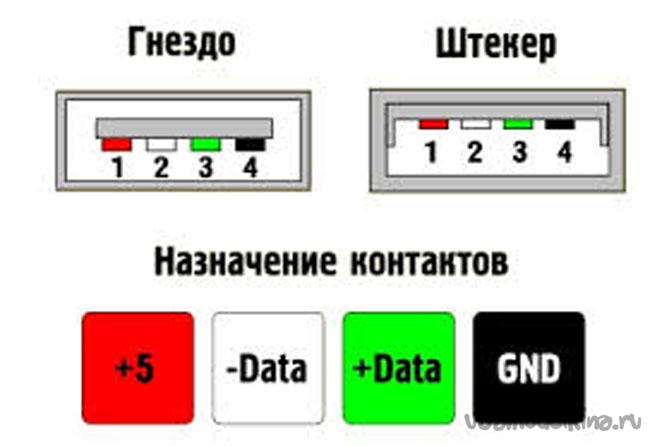

Почти все современные гаджеты умеют заряжаться от USB разъема, в котором как раз 5 вольт.

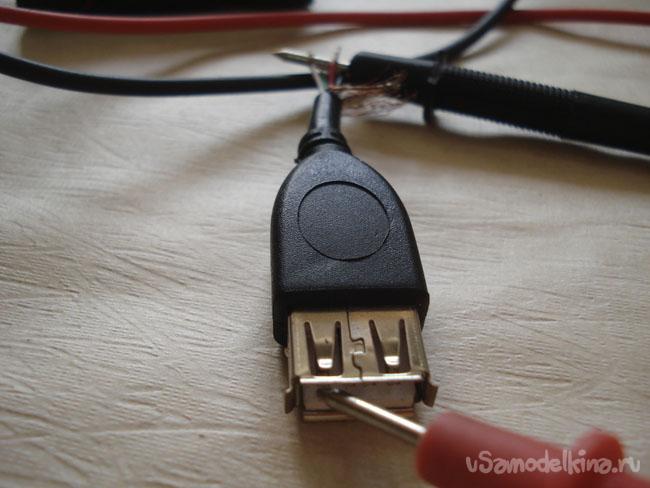

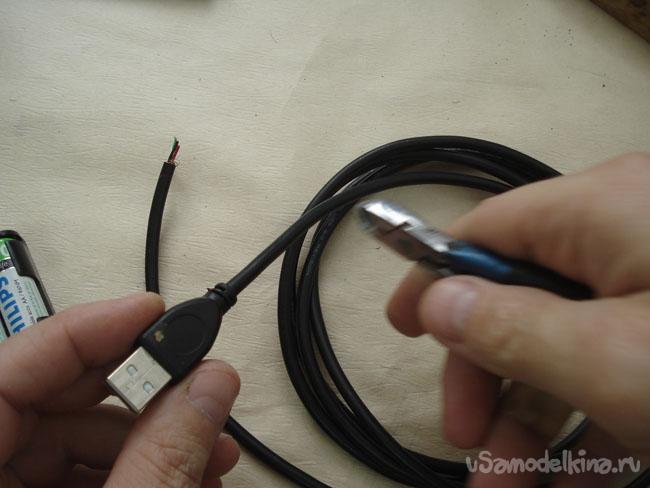

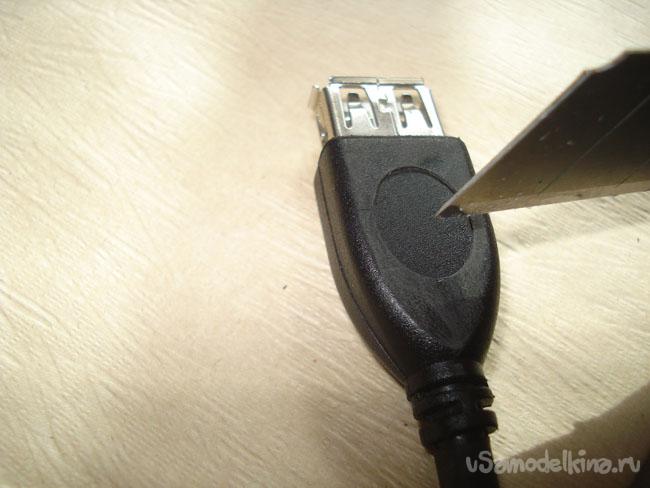

Поэтому отрезаем от USB удлинителя штекер-маму, смотрим по мануалу распиновку контактов, вызваниваем прибором провод + и -.

Автономное зарядное для мобильного устройстваАвтономное зарядное для мобильного устройстваАвтономное зарядное для мобильного устройства
Результат: + (красный), - (черный), остальные откусываем и изолируем.
Автономное зарядное для мобильного устройства

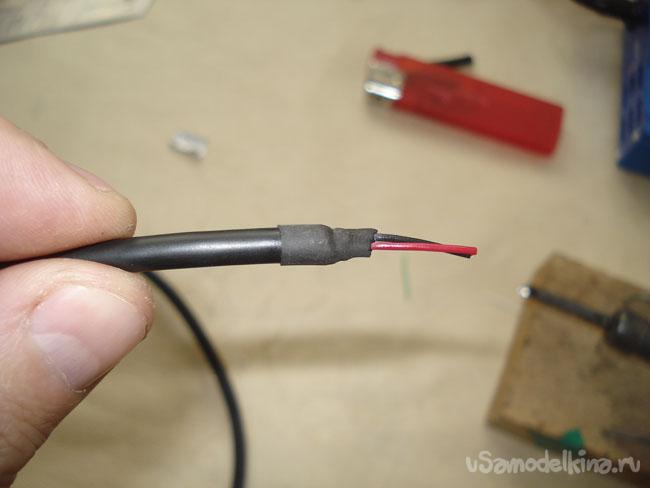

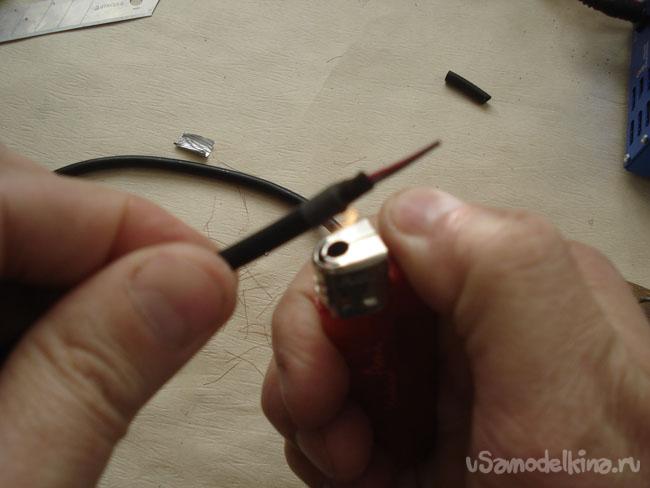

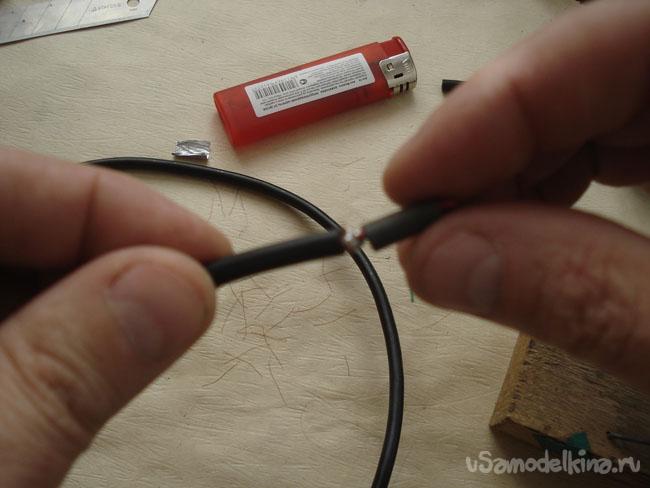

Надеваем термокембрик и обсаживаем зажигалкой.
Автономное зарядное для мобильного устройстваАвтономное зарядное для мобильного устройстваАвтономное зарядное для мобильного устройстваАвтономное зарядное для мобильного устройства

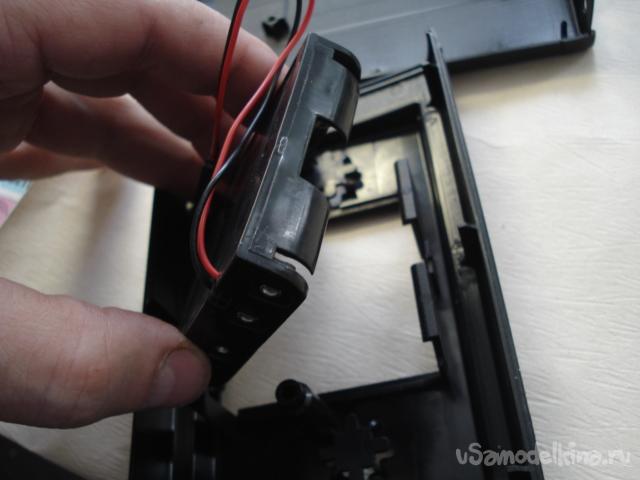

Примеряем на месте куда будет крепиться штекер.
Автономное зарядное для мобильного устройства

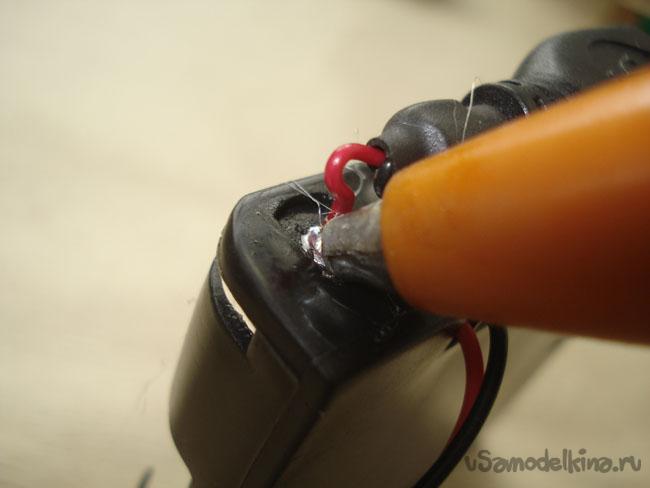

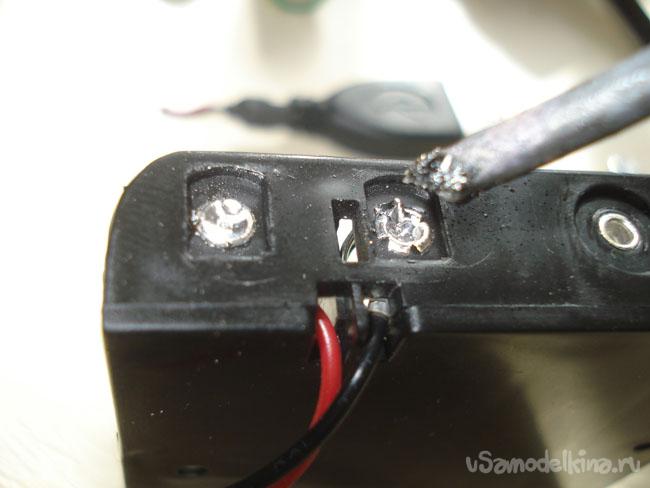

Для припаивания проводов к металлическим заклепкам надо использовать паяльную кислоту, тогда все быстро припаяется и пластмасса не успеет начать плавиться.
Автономное зарядное для мобильного устройства

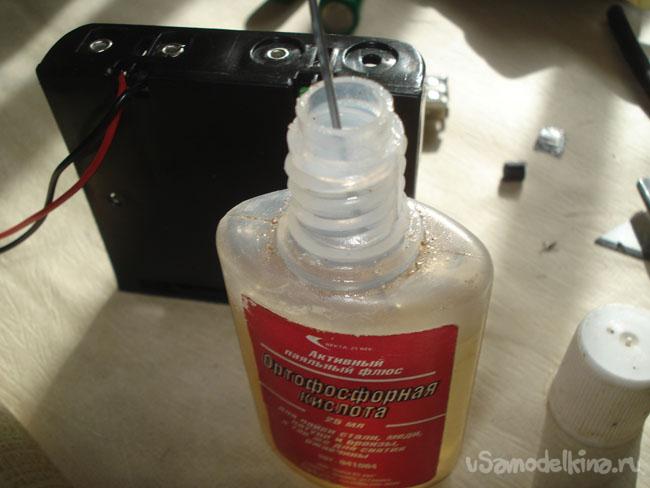

Я наношу кислоту с помощью самой палочки олова.
Автономное зарядное для мобильного устройства

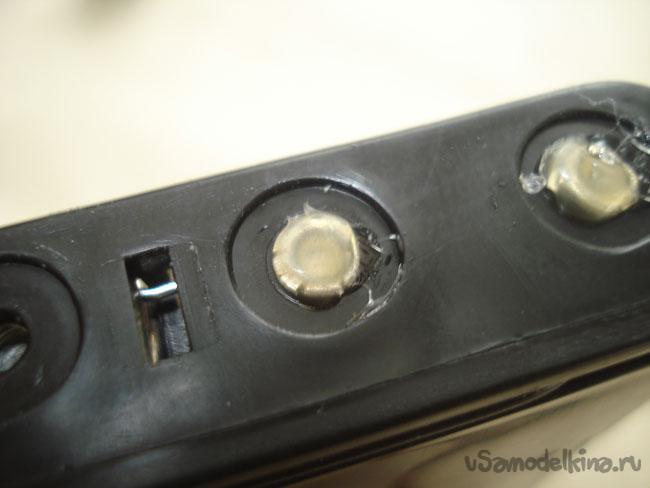

Быстро залудили заклепки.
Автономное зарядное для мобильного устройства

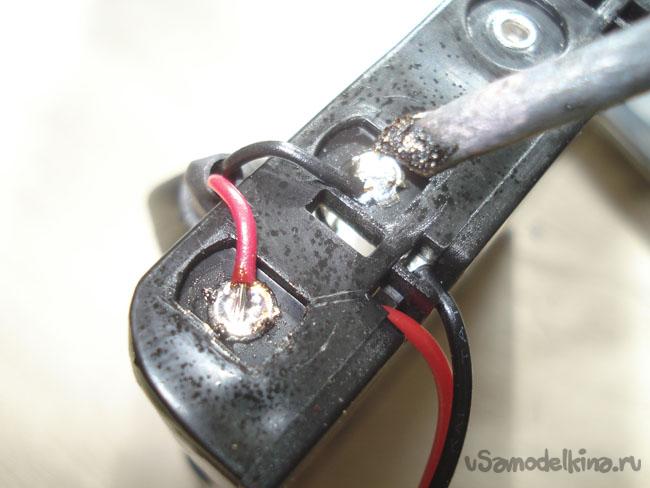

Припаяли провода, + красный на (+), - черный на (-).
Автономное зарядное для мобильного устройства
Для приклеивания самого разъема к корпусу, обезжириваем или просто скоблим пластмассу ножом.
Автономное зарядное для мобильного устройства
Также поступаем и с разъемом.
Автономное зарядное для мобильного устройства

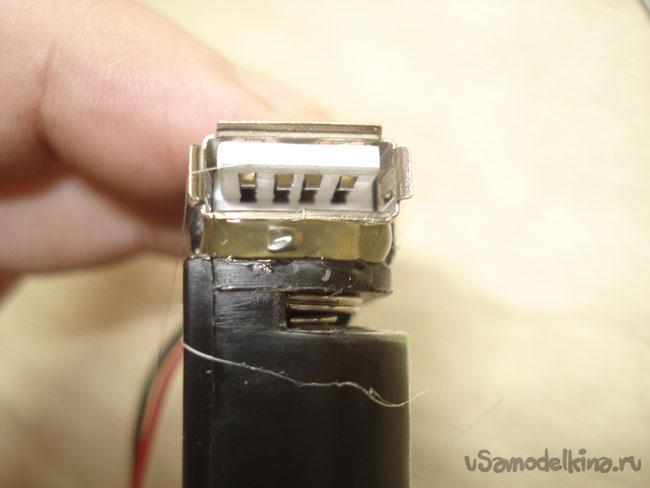

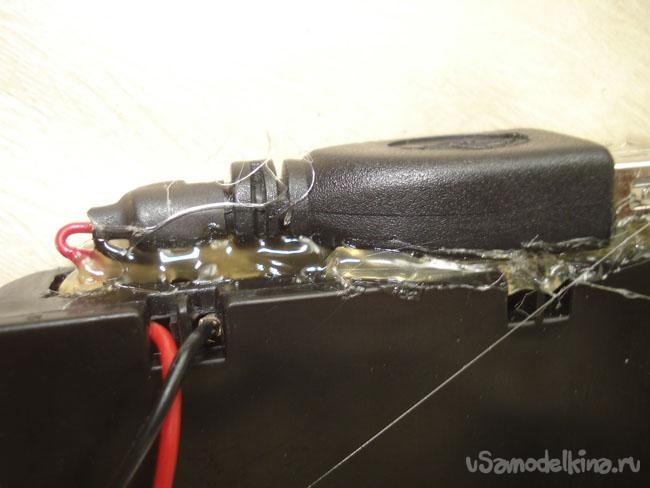

Хорошо прогретый клей наносим на корпус и быстро прижимаем разъем.
Автономное зарядное для мобильного устройстваАвтономное зарядное для мобильного устройства

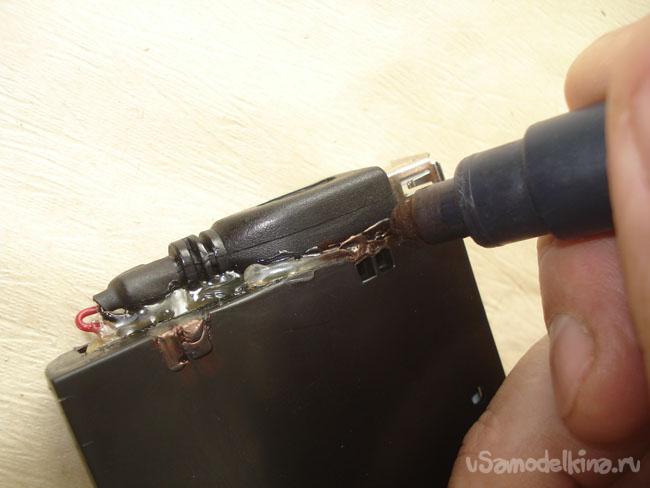

Затем проходимся клеем вокруг и также закрываем все открытые контакты.
Автономное зарядное для мобильного устройстваАвтономное зарядное для мобильного устройстваАвтономное зарядное для мобильного устройства

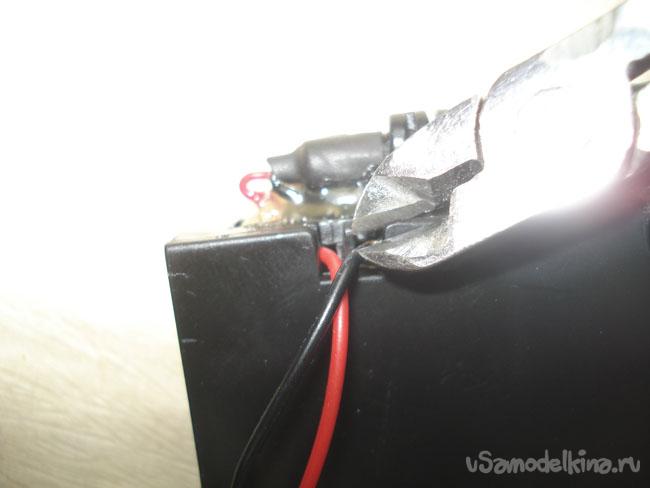

Откусываем ненужные провода, концы заливаем клеем.
Автономное зарядное для мобильного устройстваАвтономное зарядное для мобильного устройства
Клей можно закрасить черным маркером.
Автономное зарядное для мобильного устройства

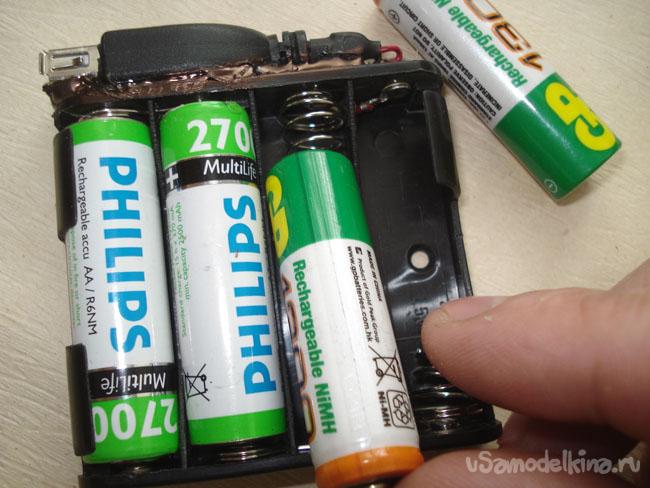

Зарядное устройство готово, вставляем аккумуляторы одинаковой емкости.

На фото разные емкости, по причине отсутствия у меня нужных.

Автономное зарядное для мобильного устройства
Емкость используемых аккумуляторов должна быть больше емкости аккумулятора в мобильном устройстве.

Теперь сделаем кабель для зарядки нашего зарядного устройства. Для этого отрезаем второй разъем от USB удлинителя, с длиной кабеля 50 см.

Автономное зарядное для мобильного устройства

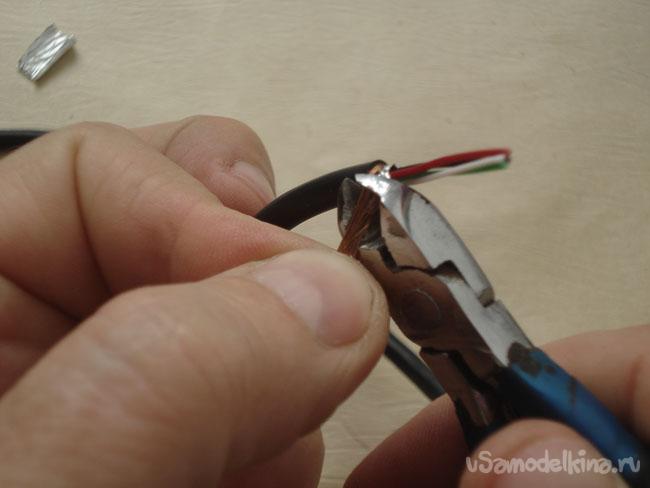

Разделываем провода.
Автономное зарядное для мобильного устройстваАвтономное зарядное для мобильного устройства

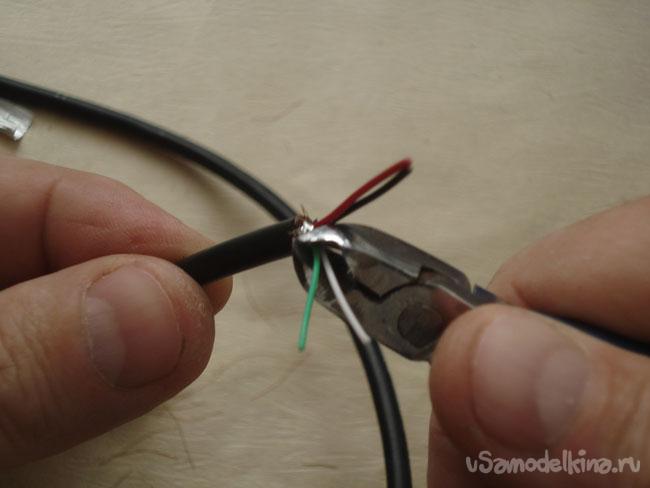

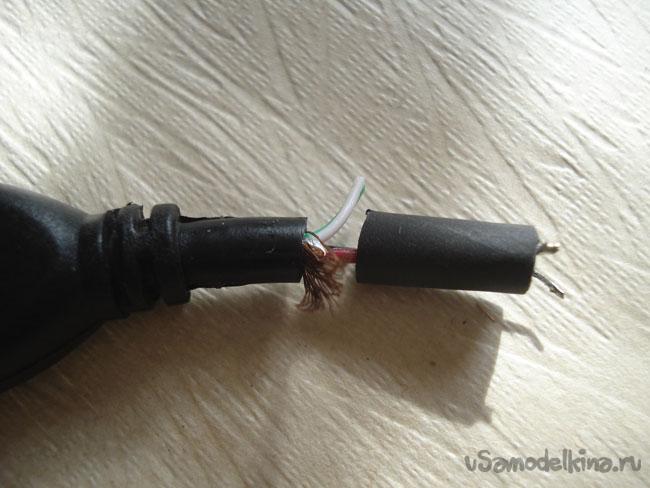

Откусываем все провода кроме черного и красного.
Автономное зарядное для мобильного устройства
Автономное зарядное для мобильного устройства
Заделываем в термокембрик.
Автономное зарядное для мобильного устройстваАвтономное зарядное для мобильного устройстваАвтономное зарядное для мобильного устройства
Зачищаем концы проводов и хорошо залуживаем.
Автономное зарядное для мобильного устройстваАвтономное зарядное для мобильного устройства
Кабель готов. Для зарядки аккумуляторов можно использовать как простое, так и интеллектуальное зарядное устройство.
Автономное зарядное для мобильного устройства

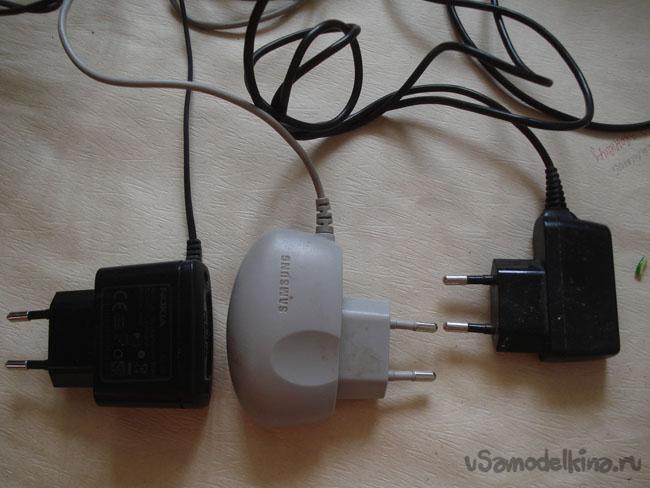

Также можно применить большинство из зарядных устройств от сотовых телефонов.
Автономное зарядное для мобильного устройства

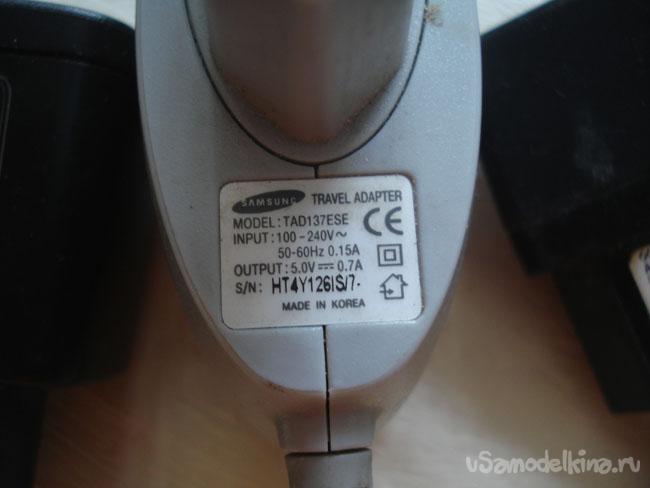

Только для начала необходимо проверить, какое на самом деле выходное напряжение у конкретного зарядного устройства. Так например из моих трех вариантов, у зарядки Сименс на выходе оказалось 8 вольт вместо должных 5 вольт, как обещано в мануале на корпусе.
Автономное зарядное для мобильного устройства

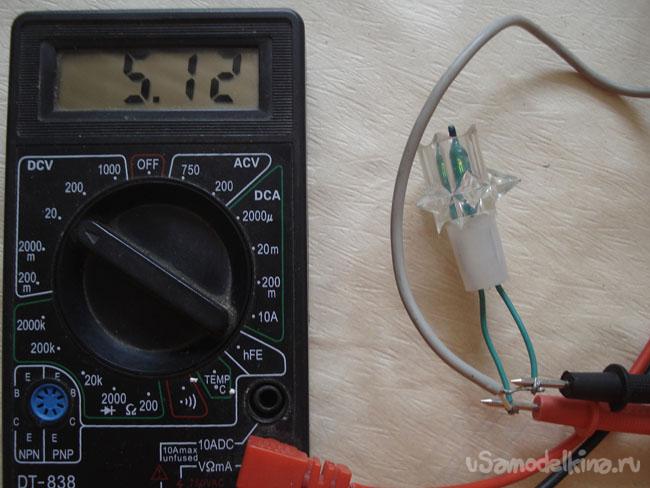

Для проверки напряжения выход нагружается небольшой лампочкой на 6-12 вольт.
Автономное зарядное для мобильного устройства
Поэтому, для его использования в качестве зарядного для бустера, сперва придется собрать дополнительную схему стабилизатора на 5-6 вольт.

В остальных зарядных, выходное напряжение соответствовало заявленной.

Автономное зарядное для мобильного устройстваАвтономное зарядное для мобильного устройства
Также можно просто вынут аккумуляторы и зарядить их по отдельности в любом другом зарядном устройстве для каких аккумуляторов.
Автономное зарядное для мобильного устройства

Пункт 3. Проверка работы зарядного.

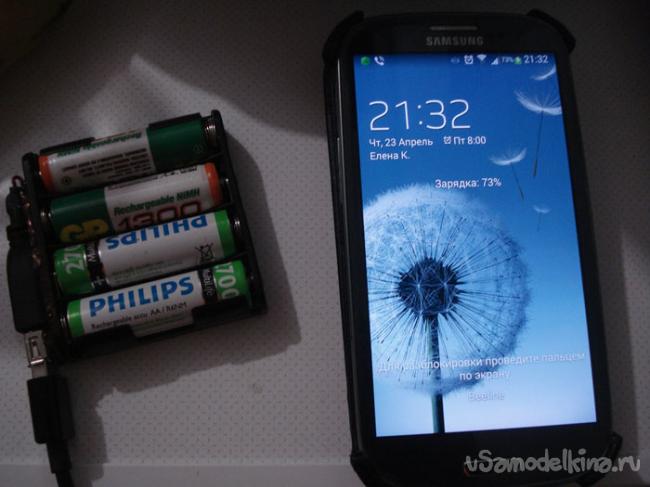

Устанавливаем заряженные аккумуляторы в корпус бустера, подключаем к нему телефон с помощью USB, наблюдаем как пошла зарядка.

Автономное зарядное для мобильного устройства
За час телефон взял 50% зарядки и напряжение на бустере упало до 4,9 вольт, если поставить все правильные емкости по 2700 mAh, то показатель будет еще лучше. Теперь у вас есть аварийное зарядное устройство, которое можно взять с собой в дорогу и др. Автономное зарядное для мобильного устройства Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как своими руками сделать солнечное зарядное устройство для телефона

Универсальная самодельная USB зарядка на солнечных батареях

Сделать самодельное зарядное устройство не слишком сложно — необходимые компоненты не очень дорогие и их легко достать. Солнечные зарядные USB устройства идеально подходят для зарядки небольших устройств, например, телефона.

Зарядка для телефона своими руками

Слабым местом всех самодельных солнечных зарядок являются аккумуляторы. Большинство зарядных устройств на солнечных батареях собираются на базе стандартных никель-металл-гидридных аккумуляторов — дешёвых, доступных и безопасных в эксплуатации. Но к сожалению у NiMH аккумуляторов слишком низкие напряжение и ёмкость, чтобы их можно было серьёзно рассматривать в качестве зарядных устройств для современных гаджетов, энергопотребление которых с каждым годом только растёт.

Зарядное USB устройство своими руками

Например, аккумулятор iPhone 4 на 2000 мА*ч ещё можно полностью перезарядить от самодельной солнечной зарядки с двумя или четырьмя аккумуляторами АА, но вот iPad 2 оснащён аккумулятором на 6000 мА*ч, который уже не так просто перезарядить с помощью подобного зарядного устройства.

Солнечная зарядка для телефона своими руками

Решением данной проблемы является замена никель-металл-гидридных аккумуляторов на литиевые.

Зарядное устройство для телефона на базе литий-ионного аккумулятора

Из этой инструкции вы узнаете, как своими руками сделать солнечную USB зарядку с литиевым аккумулятором. Во-первых, по сравнению с коммерческими зарядными устройствами это самодельное зарядное устройство обойдётся вам очень дёшево. Во-вторых, собрать его очень просто. И самое главное — эта литиевая USB зарядка безопасна при эксплуатации.

Шаг 1: Необходимые компоненты для сборки солнечной USB зарядки.

Инструменты для сборки USB зарядки своими руками

Электронные компоненты:

  • Солнечная батарея на 5 В или выше
  • Литий-ионный аккумулятор на 3,7 В
  • Контроллер зарядки литий-ионного аккумулятора
  • Повышающая USB схема постоянного тока
  • Разъём 2,5 мм с креплением на панель
  • Разъём 2,5 мм с проводом
  • Диод 1N4001
  • Провод

USB контроллеры для зарядки

Конструкционные материалы:

  • Изолента
  • Термоусадочные трубки
  • Двухсторонняя лента из пеноматериала
  • Припой
  • Жестяная коробка (или другой корпус)

Аккумуляторы для зарядных устройств

Инструменты:

  • Паяльник
  • Пистолет для склеивания горячим клеем
  • Дрель
  • Дремель (не обязателен, но желателен)
  • Кусачки
  • Инструмент для зачистки проводов
  • Помощь друга
  • Защитные очки

Необходимые инструменты для сборки самодельной зарядки

В этом руководстве рассказывается как сделать зарядное устройство для телефона на солнечной энергии. Вы можете отказаться от использования солнечных батарей и ограничиться только изготовлением обычной USB зарядки на литий-ионных аккумуляторах.

Солнечная батарея для зарядки телефона

Большинство компонентов для этого проекта можно купить в интернет магазинах электроники, но повышающую USB схему постоянного тока и контроллер заряда литий-ионного аккумулятора найти будет не так просто. Далее в этом руководстве я расскажу, где можно достать большинство необходимых компонентов и для чего каждый из них нужен. Исходя из этого вы сами решите какой вариант вам лучше всего подходит.

Корпус для самодельного зарядного устройства

Шаг 2: Преимущества зарядных устройств с литиевыми аккумуляторами.

Вещество литий

Может быть вы не догадываетесь, но скорей всего литий-ионный аккумулятор прямо сейчас лежит у вас в кармане или на столе, а может и в вашем кошельке или рюкзаке. В большинстве современных электронных устройств используются литий-ионные аккумуляторы, характеризующиеся большой ёмкостью и напряжением. Их можно перезаряжать множество раз. Большинство аккумуляторов формата АА по химическому составу являются никель-металл-гидридными и не могут похвастаться высокими техническими характеристиками.

С химической точки зрения разница между стандартным никель-металл-гидридным аккумулятором АА и литий-ионным аккумулятором заключается в химических элементах, содержащихся внутри элемента питания. Если вы посмотрите на периодическую таблицу элементов Менделеева, то увидите, что литий находится в левом углу рядом с самыми химически активными элементами. А вот никель расположен в середине таблицы рядом с химически неактивными элементами. Литий обладает такой высокой химической активностью из-за того, что у него только один валентный электрон.

Расположение лития в периодической таблице элементов Менделеева

И как раз именно по этой причине на литий много нареканий — иногда он может выходить из-под контроля из-за своей высокой химической активности. Несколько лет назад компания Sony, лидер в производстве аккумуляторов для ноутбуков, изготовила партию некачественных аккумуляторов для ноутбуков, некоторые из которых самопроизвольно возгорались.

Именно поэтому при работе с литий-ионными аккумуляторами мы должны придерживаться определенных мер предосторожности — очень точно поддерживать напряжение во время зарядки. В этой инструкции используются аккумуляторы на 3,7 В, которые требуют заряжающего напряжения 4,2 В. При превышении или уменьшении этого напряжения химическая реакция может выйти из-под контроля со всеми вытекающими последствиями.

Вот почему при работе с литиевыми батареями необходимо проявлять предельную осторожность. Если обращаться с ними осторожно, то они достаточно безопасны. Но если вы будете делать с ними недопустимые вещи, то это может привести к большим неприятностям. Поэтому их следует эксплуатировать только строго по инструкции.

Шаг 3: Выбор контроллера заряда литий-ионного аккумулятора.

Контроллер заряда литиевого аккумулятора

Из-за высокой химической реактивности литиевых аккумуляторов вы должны быть на сто процентов уверены, что схема контроля напряжения заряда вас не подведёт.

Хотя можно изготовить собственную схему контроля напряжения, но лучше просто купить уже готовую схему, в работоспособности которой вы будете уверены. На выбор доступны несколько схем контроля заряда.

На данный момент Adafruit выпускает уже второе поколение контроллеров заряда для литиевых аккумуляторов с несколькими доступными значениями входящего напряжения. Это весьма неплохие контроллеры, но у них слишком большой размер. Вряд ли на их базе получится собрать компактное зарядное устройство.

В интернете можно купить небольшие модули контроллеров зарядки литиевых аккумуляторов, которые и используются в данном руководстве. На базе этих контроллеров я также собрал множество других самоделок. Они мне нравятся за компактность, простоту и наличие светодиодной индикации заряда аккумулятора. Как и в случае с Adafruit, при отсутствии солнца литиевый аккумулятор можно зарядить через USB порт контроллера. Возможность зарядки через USB порт является крайне полезной опцией для любого зарядного устройства на солнечных батареях.

Независимо от того, какой контроллер вы выбрали, вы должны знать как он работает и как его правильно эксплуатировать.

Шаг 4: USB порт.

USB порт

Через USB порт можно заряжать большинство современных устройств. Это стандарт во всём мире. Почему бы просто не подключить USB порт напрямую к аккумулятору? Зачем нужна специальная схема для зарядки через USB?

Проблема заключается в том, что по стандарту USB напряжение составляет 5 В, а литий-ионные аккумуляторы, которые мы будем использовать в данном проекте, имеют напряжение всего 3,7 В. Поэтому нам придётся воспользоваться повышающей USB схемой постоянного тока, которая увеличивает напряжение до достаточного для зарядки различных устройств. В большинстве коммерческих и самодельных USB зарядок, наоборот, используются понижающие схемы, так как они собираются на базе аккумуляторов на 6 и 9 В. Схемы с понижением напряжения более сложные, поэтому в солнечных зарядных устройствах их лучше не применять.

Размер порта USB

Схема, которая применяется в данной инструкции, была выбрана в результате длительного тестирования различных вариантов. Она практически идентична схеме Minityboost Adafruit, но стоит дешевле.

Конечно вы можете купить онлайн недорогое зарядное USB устройство и разобрать его, но нам нужна схема, преобразующая 3 В (напряжение двух батареек АА) в 5 В (напряжение на USB). Разборка обычной или автомобильной USB зарядки ничего не даст, так как их схемы работают на понижение напряжения, а нам наоборот нужно повышать напряжение.

Кроме того следует учесть, что схема Mintyboost и используемая в проекте схема способны работать с гаджетами Apple, в отличии от большинства других зарядных USB устройств. Устройства от Apple проверяют информационные пины на USB, чтобы знать куда они подключены. Если гаджет Apple определит, что информационные пины не работают, то он откажется заряжаться. У большинства других гаджетов такая проверка отсутствует. Поверьте мне — я перепробовал множество дешёвых схем зарядки с интернет-аукциона eBay — ни от одной из них мне не удалось зарядить свой айфон. Вы же не хотите, чтобы от вашей самодельной USB зарядки нельзя было заряжать гаджеты Apple.

Шаг 5: Выбор аккумулятора.

Если вы немного погуглите, то обнаружите огромный выбор аккумуляторов разных размеров, ёмкостей, напряжений и стоимости. Поначалу во всём этом многообразии будет несложно запутаться.

Для нашего зарядного устройства мы будет использовать литий-полимерный (Li-Po) аккумулятор на 3,7 В, который очень напоминает аккумулятор для айпода или мобильного телефона. Действительно, нам нужен аккумулятор исключительно на 3,7 В, так как схема зарядки рассчитана именно на это напряжение.

То, что аккумулятор должен быть оснащён встроенной защитой от перезаряда и переразряда, даже не обсуждается. Обычно эта защита называется «PCB protection» («схема защиты»). Поищите по этим ключевым словам на интернет-аукционе eBay. Из себя она представляет всего лишь небольшую печатную плату с чипом, которая защищает аккумулятор от чрезмерного заряда и разряда.

При выборе литий-ионного аккумулятора смотрите не только на его ёмкость, но и на его физический размер, который преимущественно зависит от выбранного вами корпуса. В качестве корпуса у меня выступила жестяная коробка Altoids, так что я был ограничен в выборе аккумулятора. Я сначала думал купить аккумулятор на 4400 мА*ч, но из-за его больших размеров мне пришлось ограничиться аккумулятором на 2000 мА*ч.

Шаг 6: Подсоединение солнечной батареи.

Подключение солнечной батареи к зарядке

Если вы не собираетесь делать зарядное устройство с возможностью подзарядки от солнца, то можете пропустить этот этап.

В этом руководстве используется солнечная батарея в жестком пластиковом корпусе на 5,5 В и 320 мА. Вам подойдет любая большая солнечная батарея. Для зарядного устройства лучше всего выбирать батарею, рассчитанную на напряжение 5 — 6 В.

Установка солнечных батарей на зарядку

Возьмите провод за кончик, разделите его на две части и немного зачистите концы. Провод с белой полоской отрицательный, а полностью чёрный провод — положительный.

Сборка солнечной зарядки на литиевых аккумуляторах

Припаяйте провода к соответствующим контактам с обратной стороны солнечной батареи.

Закройте места пайки с помощью изоленты или горячего клея. Это защитит их и поможет снизить нагрузку на провода.

Шаг 7: Сверлим жестяную коробку или корпус.

Корпус для USB зарядки

Так как в качестве корпуса я использовал жестяную коробку Altoids, то мне пришлось немного поработать дрелью. Кроме дрели нам понадобится ещё и такой инструмент, как дремель.

Перед тем, как начать работу с жестяной коробкой, сложите в неё все компоненты, чтобы убедиться на практике, что она вам подходит. Продумайте, как лучше всего в ней разместить компоненты, и только потом сверлите. Места расположения компонентов можете обозначить маркером.

Сверление отверстий в корпусе самодельной USB зарядки

После обозначение мест можете приниматься за работу.

Вывести USB порт можно несколькими способами: сделать небольшой надрез прямо вверху на коробке или же сбоку на коробке просверлить отверстие соответствующего размера. Я решил сделать отверстие сбоку.

Отверстие для USB порта

Сначала приложите USB порт к коробке и обозначьте его место. Внутри обозначенной области просверлите дрелью два или больше отверстий.

Корпус для солнечного зарядного устройства

Зашлифуйте отверстие дремелем. Обязательно соблюдайте технику безопасности, чтобы не травмировать пальцы. Ни в коем случае не держите коробку в руках — зажмите её в тиски.

Далее убедитесь, что в сделанное вами отверстие свободно проходит USB порт.

Просверлите отверстие диаметром 2,5 мм для USB порта. При необходимости расширьте его с помощью дремеля. Если вы не планируете устанавливать солнечную батарею, то в отверстии 2,5 мм нет необходимости!

Шаг 8: Подключение контроллера зарядки.

Подключение контроллера зарядки

Одна из причин, по которой я выбрал этот компактный контроллер зарядки, это его высокая надёжность. У него четыре контактные площадки: две впереди рядом с портом mini-USB, куда подаётся постоянное напряжение (в нашем случае от солнечных батарей), и две сзади для аккумулятора.

Сборка USB зарядки

Чтобы подключить разъём 2,5 мм к контроллеру зарядки, необходимо подпаять два проводка и диод от разъёма к контроллеру. Кроме того желательно воспользоваться термоусадочными трубками.

Сборка самодельной зарядки для телефона

Зафиксируйте диод 1N4001, контроллер зарядки и разъём 2,5 мм. Расположите разъём перед собой. Если смотреть на него слева направо, то левый контакт будет отрицательным, средний — положительным, а правый вообще не используется.

Распайка мини USB для зарядки

Один конец проводка припаяйте к отрицательной ножке разъёма, а другой к отрицательному контакту на плате. Кроме того желательно воспользоваться термоусадочными трубками.

Ещё один проводок припаяйте к ножке диода, рядом с которой нанесена метка. Припаивайте его как можно ближе к основанию диода, чтобы сэкономить побольше свободного места. Припаяйте другую сторону диода (без метки) к средней ножке разъёма. Опять же, постарайтесь припаять максимально близко к основанию диода. И в завершение подпаяйте проводок к положительному контакту на плате. Кроме того желательно воспользоваться термоусадочными трубками.

Шаг 9: Подключение аккумулятора и USB схемы.

Драйвер для зарядки через USB

На данном этапе потребуется всего лишь подпаять четыре дополнительных контакта.

Подключение USB контроллера к зарядке

Нужно подсоединить аккумулятор и USB схему к плате контроллера зарядки.

Скрутка проводков зарядки

Сначала отрежьте несколько проводков. Подпаяйте их к положительным и отрицательным контактам на USB схеме, которые расположены на нижней стороне платы.

Распайка USB разъёма для зарядки

После этого соедините вместе эти проводки с проводками, идущими от литий-ионного аккумулятора. Убедитесь, что вы соединили вместе отрицательные проводки и соединили вместе положительные проводки. Напоминаю, что красные провода у нас положительные, а чёрные — отрицательные.

USB драйвер зарядки на литиевом аккумуляторе

После того, как вы скрутили проводки вместе, приварите их к контактам на аккумуляторе, которые находятся на обратной стороне платы контроллера зарядки. Перед пайкой проводки желательно продеть в отверстия.

Теперь можно поздравить вас — вы на 100% справились с электрической частью этого проекта и можете немного расслабиться.

Зарядка для iPod своими руками

На этом этапе неплохой идеей будет проверить работоспособность схемы. Так как все электрические компоненты подсоединены, то всё должно работать. Попробуйте зарядить айпод или любой другой гаджет, оснащённый USB портом. Устройство не будет заряжаться, если аккумулятор разряжен или неисправен. Кроме того поместите зарядное устройство на солнце и посмотрите будет ли заряжаться аккумулятор от солнечной батареи — при этом должен загореться маленький красный светодиод на плате контроллера зарядки. Также вы можете зарядить аккумулятор через mini-USB кабель.

Шаг 10: Электрическая изоляция всех компонентов.

Корпус самодельного зарядного устройства для телефона

Перед тем, как разместить все электронные компоненты в жестяной коробкой, мы должны быть уверены, что она не сможет стать причиной короткого замыкания. Если у вас пластиковый или деревянный корпус, то пропустите этот этап.

На дне и по бокам жестяной коробки наклейте несколько полос изоленты. Именно в этих местах будет находиться USB схема и контроллер зарядки. На фотографиях видно, что контроллер зарядки у меня остался незакреплённым.

Постарайтесь тщательно всё заизолировать, чтобы не произошло короткого замыкания. Перед тем, как наносить горячий клей или наматывать изоленту, убедитесь в прочности пайки.

Шаг 11: Размещение электронных компонентов в корпусе.

Размещение электронных компонентов в корпусе

Так как 2,5 миллиметровый разъём необходимо закрепить с помощью болтов, то разместите его в первую очередь.

Самодельная зарядка с литиевой батареей

После установки разъёма далее необходимо разместить USB схему. Нанесите на неё небольшое количество горячего клея, расположите правильно в корпусе и ещё раз смажьте горячим клеем.

Зарядка с литий-ионным аккумулятором своими руками

На моей USB схеме сбоку имелся переключатель. Если у вас такая же схема, то сначала проверьте работает ли переключатель, который нужен для включения и отключения «режима зарядки».

Зарядное устройство для телефона своими руками

И наконец нужно закрепить аккумулятор. С этой целью лучше использовать не горячий клей, а несколько кусочков двустороннего скотча или изоленты.

Компактная зарядка для телефона своими руками

Шаг 12: Эксплуатация самодельного зарядного устройства на солнечных батареях.

Зарядка литиевой батерии через mini-USB порт

В завершение поговорим о правильной эксплуатации самодельной USB зарядки.

Заряжать аккумулятор можно через mini-USB порт или от солнца. Красный светодиод на плате контроллера зарядки указывает на процесс зарядки, а синий на полностью заряженный аккумулятор.

Во время своего последнего похода мне удалось в самолёте зарядить свой iPhone 4 почти на 80%, учитывая, что при этом я слушал музыку. Ёмкость аккумулятора составляла 2000 мА*ч. Чтобы зарядить аккумуляторы на 4400 или 6600 мА*ч, потребуется намного больше времени. Особенно это относится к айподам и другим планшетам.

Самодельная USB зарядка для Iphone

Хотя это и достаточно сложная инструкция, я надеюсь, что вам удалось собрать своими руками USB зарядку с литий-ионным аккумулятором. Учитывая, что цены на литиевые аккумуляторы и контроллеры к ним падают, то нет никакого смысла делать самодельную зарядку на аккумуляторах других типов. Литий-ионные аккумуляторы особенно хорошо подходят для проектов, в которых крайне важны габариты устройства. Сейчас можно купить литий-ионные аккумуляторы даже самых безумно маленьких размеров. Это самый лучший источник энергии для автономных походов.

Еще один вариант изготовления переносной зарядки мобильного телефона


В одном из наших прошлых материалов мы рассмотрели способ изготовления переносного зарядного устройства для мобильных телефонов. Продолжим эту тему. Этот материал мы также решили посвятить изготовлению переносных зарядных устройств. Напомним, что такие устройства позволяют зарядить мобильный гаджет, когда поблизости нет розеток и возможности подзарядить смартфон классическим способом.

Вначале предлагаем ознакомиться с видеороликом

Что же нам понадобится:
- блок питания для зарядки мобильного телефона;
- пластмассовая коробочка;
- аккумуляторная батарейка на 9 в;
- клеевой пистолет;
- два провода.


Перед тем, как приступить к делу отметим, что блок питания от зарядного устройства должен иметь USB разъем.


Первым делом нам нужно разобрать блок питания зарядного устройства мобильного телефона и снять с него плату.


На плате от зарядного устройства есть два контакта, от вилки. Эти контакты нужно соединить с выходами аккумуляторной батареи. Для этого берем два кусочка провода, зачищаем концы.

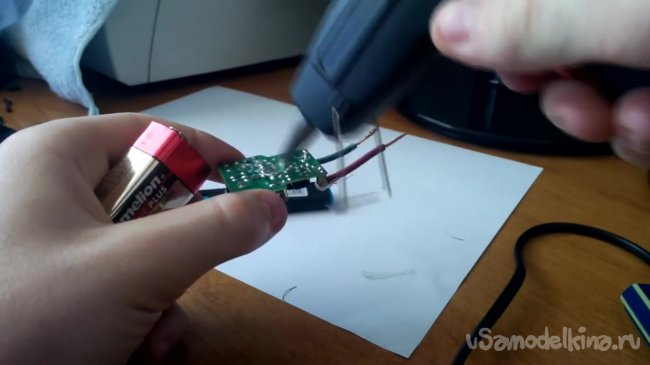

Для подключения проводов к контактам на плате автор самоделки не использует паяльника. Вместо этого он просто клеит термоклеем.

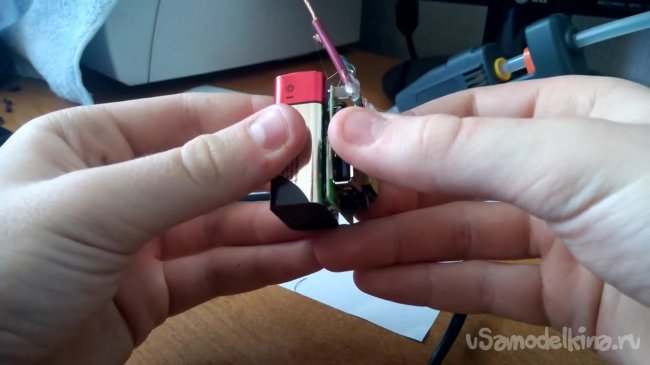

Далее нам нужно подключить свободные концы проводов, идущих от контактов на плате, к контактам на аккумуляторной батарее. Однако перед этим для большей устойчивости и прочности конструкции клеим плату к батарее клеевым пистолетом.

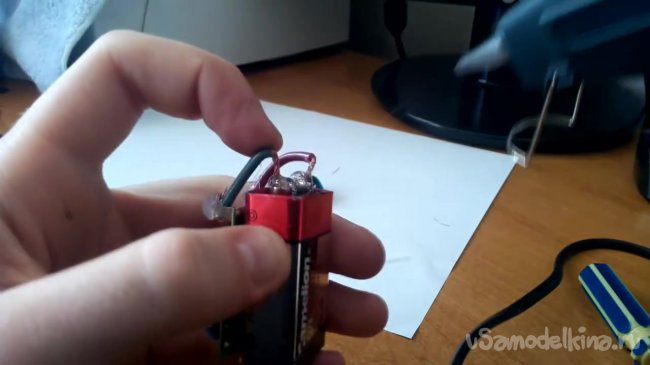

Подводим провода к контактам на батарейке и заклеиваем клеевым пистолетом.

Теперь нам нужно проделать отверстие на пластмассовой коробочке по размеру USB разъема на плате зарядного устройства. Автор использует для этого обычную зажигалку, которая не позволяет получить особо красивый вид. При желании можно сделать это более аккуратно и в результате получить более красивую коробочку.


Если между батареей, платой и коробочкой останется свободное пространство, как у автора, то его нужно залить термоклеем, чтобы аккумуляторная батарея и плата не шатались в коробочке.

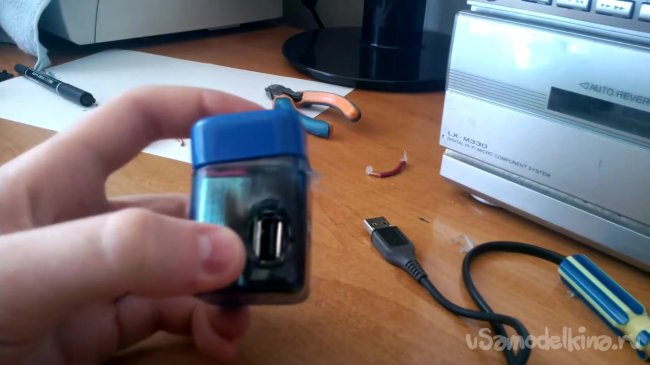

Закрываем коробочку крышкой. Таким образом у нас получится вполне миниатюрное переносное зарядное устройство для мобильного телефона и смартфона. От нас добавим, что можно использовать аккумулятор с большей емкостью и подзарядить планшеты. Также при желании можно слегка задекорировать полученную самоделку, покрасив ее или украсив наклейками.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Зарядка для телефона из DVD привода своими руками

Зарядка для телефона из DVD привода своими руками

Нередко бывает так, что в доме отключили свет, понадобилось срочно куда-то позвонить, а заряд телефона на нуле. Или телефон разрядился в поездке и зарядить его негде. Сделать зарядное устройство для любого телефона из DVD привода – это идеальное решение в таких ситуациях. К тому же делается это совсем просто и не требует больших затрат.

В нашем видео вы сможете увидеть пошаговую инструкцию в создании такого зарядного устройства.

Для работы нам нужно:
- DVD привод;
- отвертка;
- небольшая пилка или ножовка;
- клеевой пистолет;
- металлическая крышка
- корпус от гелиевой ручки;
- свеча;
- гнездо USB-мама.

Зарядка для телефона из DVD привода своими руками

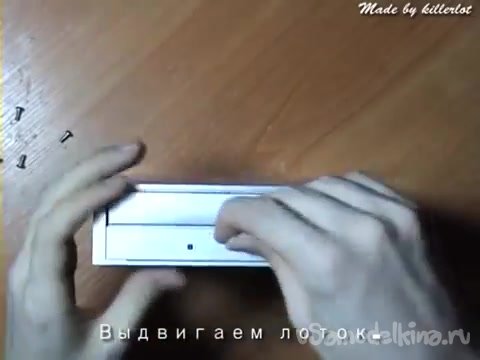

В первую очередь откручиваем нижнюю панель DVD привода при помощи отвертки. Чтобы открыть лоток, необходимо вставить иголку в соответствующее отверстие и открыть его. Теперь снимаем переднюю панель, которая прикрывает выезжающую часть привода.
Зарядка для телефона из DVD привода своими руками
Отделяем нижнюю крышку корпуса. Откручиваем винты крепления салазок и движка, снимаем лоток. Отсоединяем все подключенные шлейфы от разъемов. Полностью убираем салазки со всеми их составляющими.
Зарядка для телефона из DVD привода своими руками

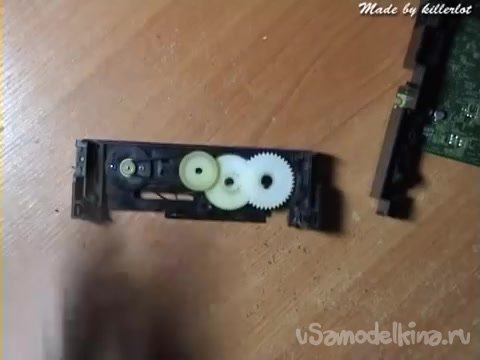

Для работы мы оставляем только блок мотора и редуктора.
Зарядка для телефона из DVD привода своими руками
Отпиливаем лишние пластмассовые части с обеих сторон от оставшегося корпуса. А потом еще раз все лишнее с боков нужных нам блоков. В результате распиливания остается только необходимый нас элемент конструкции DVD привода.
Зарядка для телефона из DVD привода своими руками
Теперь при помощи клеевого пистолета приклеиваем металлическую крышку от пива или лимонада к большей шестерне. Клей наносится на края крышки. Чтобы она надежнее держалась, проходимся еще раз клеевым пистолетом по периметру места приклеивания.
Зарядка для телефона из DVD привода своими руками
Корпус от гелиевой ручки нагреваем над свечой и сгибаем ее под углом 90° .Изгиб нужно делать приблизительно в 1/3 части ручки. При нагревании ее над свечкой не забывайте проворачивать ручку, чтобы она прогрелась равномерно и начала плавиться, а не загорелась. Зафиксируйте ее в согнутом положении пальцами до остывания пластика.
Зарядка для телефона из DVD привода своими руками

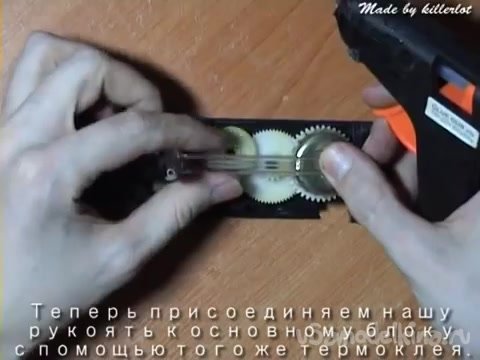

После этого приклеиваем при помощи клеевого пистолета согнутую ручку к металлической крышке на основном блоке. Располагаем ручку таким образом. Чтобы более длиная часть расположилась горизонтально, а короткая – вертикально. Это будет ручка нашего зарядного устройства. Проверяем работоспособность конструкции.
Зарядка для телефона из DVD привода своими руками
Зарядка для телефона из DVD привода своими руками
Берем гнездо USB-мама и, соблюдая полярности, припаиваем его к выводам моторчика. После этого фиксируем гнездо в любом удобном месте на термоклей.

Наша зарядное устройство готово, остается только протестировать его. Подсоединяем телефон и начинаем крутить ручку, пока крутим – заряд идет, когда перестаем – зарядки нет.

Зарядка для телефона из DVD привода своими руками Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
