Беспроводная зарядка своими руками: инструкция, видео и советы
Мобильные устройства давно стали неотъемлемой составляющей жизни современного человека. Но для их работы надо постоянно пользоваться блоком питания для восполнения ресурса батарейки. Шнур часто становится помехой при эксплуатации гаджета в процессе подзарядки. Чтобы эффективно решить эту проблему, достаточно узнать, как сделать беспроводную зарядку своими руками.
В этой статье: показать
Что-то новое? Нет, давно известное «старое»
Впервые увидев беспроводную зарядку, я подумал, что производители сделали прорыв, открыв какую-то новую технологию. Благо есть Интернет, который поведал мне правду. На самом деле, появления беспроводной передачи энергии стало возможным благодаря открытию закона Андре Мари Ампером, который доказал, что электрический ток производит магнитное поле.
А случилось это, на минуточку, почти 200 лет назад. В последующие годы ряд ученых подтвердили существование электромагнитных волн, а Никола Тесла посвятил годы своей жизни изучению возможности передачи энергии на расстоянии. Посредством электромагнитной индукции физик сумел на расстоянии зажечь лампу накаливания.
Стандарт Qi
Беспроводная передача энергии была интересна многим сферам человеческой жизни, но долгое время не выходила за стены лабораторий. Уже в нынешнем столетии компании, которые занимаются разработкой потребительской электроники (планшеты, смартфоны), стали проявлять инициативы по созданию беспроводных зарядок. Огромный вклад внес Консорциум беспроводной электромагнитной энергии (Wireless Power Consortium), разработавший стандарт Qi («Ци») для малых токов.
Спецификация стандарта была бесплатна и доступна, поэтому очень скоро стала применяться в портативной технике. Спустя три года Qi обзавелся спецификацией для средних токов. Есть и другие стандарты, но они сложнее Qi, да и менее распространены. Совсем недавно, в 2015 году, ученые Вашингтонского университета выяснили, что энергия может передаваться посредством сетей Wi—Fi. Ждем, когда смартфон будет заряжаться, подключившись к роутеру.
Как работает беспроводная зарядка
Принцип работы такой схемы беспроводной зарядки достаточно прост. Роль зарядного устройства играет передающий контур, само устройство состоит из двух контуров — передатчика и приемника.

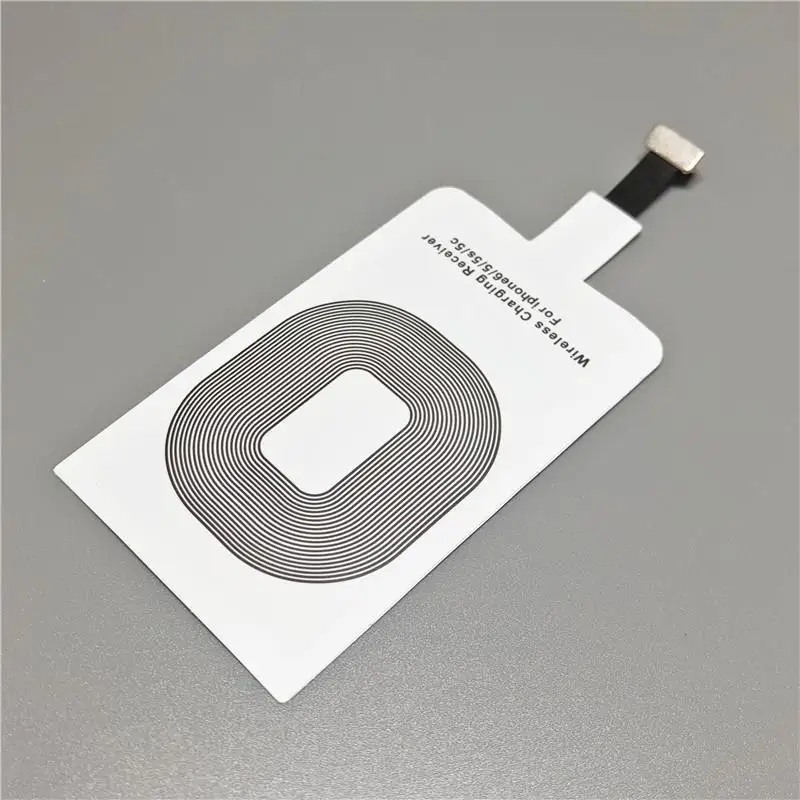

Приемный контур (плоская катушка) находится в самом телефоне, передатчик сделан в виде небольшой подставки, внутрь которого запрятана передающая катушка.
Cхема беспроводной зарядки
Электричество передается из одного контура в другой методом индукции, возникший во втором контуре ток сначала выпрямляется и подается на аккумулятор. В качестве выпрямителя можно использовать буквально любой маломощный диод шоттки.
Сборку беспроводной зарядки своими руками начнем с передатчика.
Передатчик
Схема передатчика проста и понятна. Обычная схема блокинг-генератора на одном транзисторе. Оправа для намотки передающей катушки — на ваше усмотрение. Желательно взять оправу с диаметром 7-10 см. На оправу мотаем 40 витков медной проволоки с диаметром 0,5мм. Обмотка имеет отвод от середины. Сначала аккуратно мотаем 20 витков, затем провод скручиваем, делаем отвод и в том же направлении мотаем остальные 20 витков. С катушкой все понятно? Пошли дальше.
Транзистор абсолютно любой, я пробовал и полевые и биполярные, с полевыми чуть быстрее заряжается. Можно использовать полевые ключи серии IRFZ44/48, IRL3705, IRF3205 (указываю только те, которые использовал сам), но можно ставить буквально любые. Из биполярных можно использовать отечественные: КТ819, 805, 817, 815, 829. Выбор не критичен. Можно также использовать и транзисторы прямой проводимости, но в этом случае придется поменять полярность питания.
Номинал базового резистора не критичен (22 Ом-830 Ом).
Приемник
Приемный контур — мотал целых полчаса. Катушка плоская, состоит из 25 витков провода 0,3-0,4мм. Контур удобно мотать на небольшом куске пластмассы, витки постепенно нужно укрепить при помощи суперклея, работа достаточно грязная и долгая. После намотки отделяем контур от пластмассового стенда, на который он был намотан. Это удобно делать при помощи монтажного ножа или лезвием.
Далее контур был подключен к аккумулятору через диод SS14, последний является высокочастотным кремниевым диодом в СМД исполнении.
В моем случае, не работал разъем зарядки на телефоне, поэтому зарядку подключил напрямую к аккумулятору. Такое решение неудобно тем, что датчик не будет показывать, что телефон заряжается. С телефоном все завершено, теперь нужно поставить заднюю крышку.
Время зарядки напрямую зависит от мощности источника питания, в моем случае было использовано заводское зарядное устройство подопытного телефона. Устройство обеспечивает выходное напряжение в 5Вольт, при токе в 350мА.
Такая беспроводная зарядка для телефона работает безотказно, при таком раскладе компонентов мобильник полностью заряжается за 7 часов, долго, но зато заряжается. Ускорить время зарядки можно только умощнением схемы — использовать более мощный блок питания и намотать контура более толстым проводом.
Обзор готовых зарядных устройств для тех, кто не хочет их собирать своими руками
Сделать зарядное устройство для телефона своими руками не так уж сложно, но немногие захотят с этим связываться. Купить намного проще, чем сконструировать его своими руками, если есть возможность и нет особого желания что-то мастерить. Для той категории пользователей, кто не захотел соорудить всё своими руками, предлагаем обзор популярных беспроводных зарядных устройств.
Перед тем, как выбрать гаджет, проверьте: есть ли возможность коннекта между ним и телефоном.
- RAVPower Wireless Charging Pad. Аккумулятор этого устройства имеет ёмкость 5000 мАч, благодаря чему он может одновременно заряжать два смартфона. Но они должны поддерживать Qi-стандарт.
- Anker Wireless Charger PowerPort Qi Wireless Charging Pad. У него есть температурный датчик, чтобы контролировать перегрев, защита от перезарядки. Когда это зарядное устройство не используется, оно входит в спящий режим. Стоит примерно $17.
- Woodpuck FAST Edition Bamboo Qi Wireless Charging Pad. Эта зарядка более мощная и более стильная. Она сделана из бамбука, что само по себе большое преимущество. При этом заряжает телефон она на 40% быстрее. Цена около $40.
- Samsung Fast Charge Qi Wireless Charging Pad. У этого варианта есть поддержка быстрой зарядки, но и стоит он порядка 50 долларов. Естественно, это наилучший вариант для тех же смартфонов и планшетов от Самсунг, если вы хотите на зарядку тратить не больше часа.
- Tylt Vü. Это беспроводное зарядное устройство для телефона отличается от остальных необычной формой, из-за которой телефон заряжается в необычном положении. Выглядит он как обычная подставка. Телефон или планшет размещается на нём в полунаклоне, поэтому намного удобнее становится пользоваться ими во время зарядки.
- Nokia DT-903. Зарядка для телефона от Нокиа имеет подсветку, которая меняет цвет, подстраиваясь под корпус. Специально для родной Нокиа Люмиа встроены индикатор пропущенных вызовов и смс.
Какие телефоны поддерживают беспроводные зарядки?
В предыдущем пункте мы описали принцип действия беспроводной зарядки телефона. Прочитав его, мы понимаем, что по стандарту Qi такая зарядка будет работать, если в смартфон встроен приёмник-ресивер. Этот приёмник сможет принять энергию от того магнитного поля, которое создаётся в катушке зарядного устройства. Какие телефоны поддерживают беспроводную зарядку? Почти все современные смартфоны и планшеты созданы с учётом этой технологии. Это такие фирмы как Yota, Sony, Nokia, Samsung, Kyosera, Motorola, LG, Asus, Google, HTC и Blackerry.
Как сделать беспроводную зарядку своими руками?
Ниже будет приведена инструкция по изготовлению в домашних условиях самого простого беспроводного зарядного устройства. Оно будет рассчитано на работу только с одним аппаратом, практически не подлежит настройке и представляет определённую опасность для работоспособности мобильного аппарата. Если описанный процесс не удовлетворит обладателя телефона или покажется ему чрезмерно сложным, самым разумным решением будет приобрести заводскую модель — или продолжать пользоваться «проводами».
Прежде чем приступать к работе, следует внимательно ознакомиться с пошаговыми инструкциями для каждого технологического блока.
Инструкция по созданию беспроводной зарядки своими руками
Описываться будет достаточно простая схема беспроводной зарядки. Передатчик в ней выполнен на микросхеме таймере – формирователе одиночных импульсов и полевом транзисторе, а приемник на диоде и стабилизаторе.
Схема беспроводной зарядки
Простота конструкции дает возможность произвести ее даже навесным монтажом. Необходимо только помнить о том, что микросхемы и вообще полупроводниковые элементы не любят перегрева, поэтому сборку нужно выполнять придерживая пинцетом ножки критических компонентов схемы между их корпусом и местом пайки. Это позволит уменьшить температуру чувствительной части – пинцет будет работать, как радиатор. Лучше использовать специальную панельку, для размещения на ней микросхемы таймера.
Инструменты и материалы для изготовления беспроводной зарядки
Для изготовления схемы беспроводной зарядки понадобятся:
- ножницы или кусачки для работы с проволокой;
- флюс и припой, в простейшем варианте канифоль и олово;
- паяльник 25-40Вт;
- обычное зарядное устройство от мобильного телефона;
- микросхема формирователя импульсов NE555 на 5В;
- мощный полевой транзистор IRF-Z44;
Пример расположения выводов на аналоге транзистора
- стабилизатор напряжения 7805;
Расположение пинов стабилизатора
- диод M4, для схемы приемника;
- конденсаторы – два по 10n, и по одному 100n и 10µ;
- резисторы – 10 Ом и 1 кОм;
- медная, лакированная проволока для антенны – сечением 1 мм и 0,35-0,4 мм.
Изготовление передатчика
Как уже говорилось, монтаж схемы передатчика можно сделать, как навесной, так и на макетной или самостоятельно травленой плате. Здесь его размеры особого значения не имеют. Единственное замечание – антенна должна быть расположена ближе к подложке, на которую впоследствии помещается приемник.
Сама форма катушки также влияния на представленную схему большого не имеет, но рекомендуется выполнить ее спиральной формой, как на фотографии. Это улучшит характеристики передачи энергии, позволит повысить расстояние между приемником и излучателем.
Передатчик на травленной плате и с антенной хорошей формы
Намотку рекомендуется проводить внутри какого-либо корпуса круглой формы – к примеру, в коробке от CD диска – в том месте, где он сам находился. Туда укладывается провод, с оставлением кончика, к которому будет припаян один из контактов самого передатчика, и потом витками, оборачивая вокруг предыдущих, укладывается проволока. Нужно сделать 25 таких оборотов.
После окончания намотки рекомендуется залить всю конструкцию универсальным клеем или эпоксидной смолой, оставив только конечные выходы проволоки. Которые в свою очередь необходимо залудить, а впоследствии и подсоединить к выходам излучателя.
Схема излучателя
Приемник
Конструкция приемника до безобразия проста — контур, выпрямитель, стабилитрон и накопительный конденсатор. Диод нужен импульсный, желательно в СМД исполнении, поскольку вся схема будет находится в мобильном телефоне. В моем случае применен довольно мощный и распространенный диод Шоттки SS14. Такой диод способен работать на частотах до 1МГц, ток составляет до 1А!
Конденсатор не критичен, имеет емкость от 47 до 220 мкФ (больше конечно лучше, но места может не хватить). Напряжение конденсатора от 10 до 25 Вольт.
Стабилитрон — любой на напряжение 5-6 вольт (часто встречаются с напряжением 5.6 Вольт, к примеру — BZX84C5V6).
Контур приемника (L3) содержит 15 витков провода 0,3-0,7мм, мотается по спирали на внешней или внутренней стороне задней крышки телефона.
Схему можно собрать на компактной плате или же разместить в удобном месте при помощи навесного монтажа, но желательно залить монтаж резиновым клеем или силиконом.
В качестве подопытного телефона использовался сони Sony Ericsson K750, он полностью рабочий и был куплен специально для этих опытов (куплен на запчасти за 5$), затем уже был переделан подручный Nokia N95.
Устройство может заряжать мобильный телефон достаточно быстро, все зависит от общей мощности, в данном случае аккумулятор 1000мА полностью заряжается за 3 часа.
Ток во второй контур передается методом электромагнитной индукции, в данном случае это полностью безопасно, поскольку частота понижена, никаких вредных воздействий на человека нет.
Для того, чтобы установить приемный контур, мобильный телефон разбирают. К гнезду зарядки подключают промышленное зарядное устройство и находят полярность на контактах гнезда. Далее выводы приемника подключают к соответствующим выводам гнезда.
Контур можно прикрепить к задней крышке телефона при помощи эпоксидной смолы, силикона (крайне не желательно), супер клея (использовать только тогда, когда контур планируется закрепить с внешней стороны крышки).
Подключение элементов
Прежде чем включать катушку-передатчик, нужно определить, куда будут подсоединены выходы приёмника. Варианта два:
- непосредственно к аккумулятору — особенно удобно, если перестал функционировать стандартный microUSB-разъём или пользователь планирует «закрыть» его от внешней среды;
- к соответствующему разъёму — тогда заряжать устройство можно будет как от собранной катушки, так и стандартным способом от сети.
В первом случае достаточно продумать, как будет батарея с «довесками» располагаться внутри корпуса, и подсоединить контакты. Во втором владелец устройства должен обратить внимание на два крайних разъёма — обычно левый из них, смотря от основания «трапеции», «плюсовой», а правый — «минусовой».
Устройство готово к работе. Теперь нужно «упаковать» приёмник в корпус, закрыть его крышкой, подключить передатчик к сети и поднести телефон ближе чем на пять сантиметров к катушке-передатчику — если сработал индикатор зарядки, схемотехник-любитель всё сделал правильно. Если нет — следует поискать слабые места сборки, проверить наличие тока и при необходимости перепаять контакты.
Важно: магнитное поле, как любое другое излучение, ослабевает по закону обратных квадратов — чем больше расстояние, тем незаметнее индукция. Чтобы «обезопасить» окружающие приборы, достаточно отставить от них беспроводную зарядку на 20–25 сантиметров — большего отдаления для устройства, собранного своими руками, не требуется.
Особенности процесса сборки и подключения
Тут нужно помнить о том, что приемник будет присоединен к реальному, достаточно дорогому устройству–потребителю. Поэтому, перед присоединением нужно мультиметром проверить полярность на выходах приемника и наличие необходимого напряжения при работе собранной схемы – оно должно быть в пределах 4-5В. Стрелочный мультиметр – удобен для определения полярности.
Также нужно определиться, как подключать потребителя. Здесь два варианта – или напрямую к аккумулятору, но в этом случае не будет видно, заряжен он уже или нет при выключенном устройстве, или в штатный разъем питания. В обоих случаях обязательна проверка полярности и допустимых токов! Цена упущения – последующая функциональность мобильного устройства.
Простая технология модификации мобильного телефона «кнопочника»
Чтобы усовершенствовать мобильник, необходимо выполнить ряд простых действий. После обновления гаджета такие проблемы, как выход из строя гнезда для зарядки, путающиеся провода и прочее, станут несущественными.
Для реализации беспроводной зарядки потребуется пара метров медной проволоки тонкого сечения. Проводник необходимо смотать в катушку. Оптимальное количество витков 15 шт. Спираль желательно закрепить посредством клея или двухстороннего скотча, чтобы сохранить её форму. При этом для пайки контактов оставляется несколько сантиметров проволоки. Для соединения с гнездом зарядного устройства применяется импульсный диод и конденсатор, прикрепляемые к разным концам.
С целью создания передающего контура беспроводной зарядки формируются витки размером 1,5 см. Диаметр катушки после скручивания должен составлять 10 см. Оба конца должны быть свободными. Остальная конструкция скрепляется при помощи изоленты или скотча.
Далее наматывается 30 витков более тонкого медного проводника для передатчика. Для замыкания контура применяются транзистор и конденсатор. Положив устройство, оснащённое под крышкой приёмника, в зоне передающего кольца вверх дисплеем, можно добиться беспроводной зарядки телефона.
Плюсы:
- нет надобности в присоединении провода к смартфону;
- практичность в применении;
- возможность зарядки сразу нескольких телефонов;
- отсутствие проводов, которые спутываются и со временем перетираются.
Недостатками беспроводных зарядок считаются такие факторы:
- сравнительно высокая стоимость;
- небольшая скорость процесса пополнения аккумулятора энергией;
- часть подаваемого питания расходуется в виде тепла;
- совместимость не со всеми смартфонами, например, для зарядки iPhone понадобятся дополнительные приспособления;
- невозможность или неудобство использования заряжаемого девайса (при удалении от зарядного устройства процесс заряда прерывается).
Беспроводная зарядка своими руками
Источники
- https://kto-chto-gde.ru/kak-sdelat-besprovodnuyu-zaryadku-svoimi-rukami/
- https://SmartBobr.ru/dlyasmartfonov/besprovodnaya-zaryadka-svoimi-rukami/
- https://all-he.ru/publ/svoimi_rukami/ehlektronika/besprovodnaja_zarjadka_dlja_telefona_svoimi_rukami/2-1-0-410
- https://besprovodnik.ru/besprovodnaya-zaryadka-svoimi-rukami/
- https://zen.yandex.ru/media/id/5a8fdb3c8c8be391d21b214b/5a8fdba7256d5cdcf78148fc
- https://konekto. ru/besprovodnaja-zarjadka-svoimi-rukami.html
- https://future2day.ru/besprovodnaya-zaryadka-svoimi-rukami/
- https://cxem.net/pitanie/5-253.php
- https://proumnyjdom.ru/poleznye-stati/besprovodnaya-zaryadka-svoimi-rukami.html
Как сделать беспроводную зарядку для телефона, смартфона своими руками
Содержание
- 1 Основная информация о беспроводных зарядных приборах
- 1.1 Подготовка к работе
- 2 Инструкция по изготовлению
- 2.1 Делаем зарядную базу
- 2.2 Делаем приёмнки
- 2.2.1 Видео: собираем беспроводное зарядное устройство
- 2.3 Советы, хитрости и предосторожности
Ещё недавно беспроводные устройства казались чем-то из области фантастики, а сегодня они повсюду. Появились даже беспроводные приборы для зарядки телефона. Но пока такие технологии довольно дороги и их поддерживают лишь новые модели мобильных устройств. Но подобное устройство можно изготовить самостоятельно, если как следует разобраться в вопросе.
Основная информация о беспроводных зарядных приборах
Устройство способно передавать заряд по воздуху благодаря электромагнитной индукции. Сам процесс зарядки происходит следующим образом:
- База зарядного устройства подключается к электрической сети при помощи проводов. Внутри этой базы находится индукционная катушка.
- Модифицированное мобильное устройство, в котором имеется специальный приёмник, размещается на этой базе, что приводит к образованию высокочастотных электромагнитных колебаний.
- Устройство получает напряжение благодаря электромагнитному полю. Радиус действия такого зарядного около четырёх сантиметров, так что важно, чтобы телефон был размещён как можно ближе к центру зарядного устройства.
В некоторых современных телефонах уже есть приёмник для беспроводной зарядки. Такие устройства не придётся модифицировать и делать для них приёмник.
Подготовка к работе
В открытом доступе имеется немало схем и инструкций по изготовлению прибора для беспроводной зарядки. Но перед тем как переходить к ним, изучим, какие материалы вам понадобятся:
- основная плата для размещения комплектующих — её размер не должен быть большим;
- кусок пластика и провод не более одного миллиметра диаметром — они понадобятся для изготовления индукционной катушки;
- конденсатор с ёмкостью накопления от 0,3 до 1 микрофарады;
- паяльник и материалы для пайки;
- два UF выпрямителя;
- транзисторы, способные повысить напряжение до десяти Вольт;
- два преобразователя электрического тока.
Инструкция по изготовлению
Если вы впервые пытаетесь сделать столь сложное в техническом плане устройство — не стоит пробовать модифицировать дорогой телефон. Лучше вначале потренироваться на более дешёвой модели. Тогда в случае ошибки ваши потери будут не так велики.
Делаем зарядную базу
Для начала стоит собрать базу устройства, которая и будет передавать заряд. Делается это следующим образом:
- Сложите провод в два раза и намотайте его на кусок пластика в пять витков. Закрепите каждый из них удобным для вас способом. Можно использовать клей или скотч.
Отрежьте края провода на сгибе, чтобы получить по два кончика на каждом. Зачистите эти кончики. Подключите конец первой обмотки к началу второй, и, напротив, начало первой к концу второй. Проверьте подключение при помощи мультиметра. Вы собрали индукционную катушку. И затем при помощи паяльника потребуется припаять два транзистора и диоды. Так же паяльником закрепите резисторы на плате с одной стороны. К другой стороне прикрепите диоды. Обе части контура нужно закрепить на устройстве при помощи паяльника. База готова.
База состоит из катушки, которая подключена к платеРазумеется, для удобства стоит сделать для базы какой-нибудь корпус. Его можно изготовить при помощи обычной пластмассы.
Делаем приёмнки
Приёмник собрать будет гораздо сложнее, к тому же тут придётся работать непосредственно с вашим телефоном. Напомним, если телефон поддерживает функцию беспроводной зарядки, делать приемник не нужно. Выполните следующие шаги:
- Вначале необходимо изготовить плоскую катушку. При этом её параметры отличаются — требуется сделать двадцать пять витков, а толщина провода должна быть не более 0,4 миллиметра. Для начала точно так же, как и в прошлый раз, намотайте её на пластмассу. Используйте клей, чтобы закрепить форму катушки.
Отделите катушку от основы при помощи ножа. Делать это стоит крайне осторожно, чтобы не повредить сам провод. Закрепите диод. Катушка крепится в верхней части батареи. Стоит использовать конденсатор для нейтрализации скачков в напряжении.
Приёмник крепится сверху батаерии и подключается к разъёму зарядного устройстваПодключать собранный приёмник стоит к разъёму зарядного устройства на вашем телефоне. После этого вы можете закрыть крышку и проверить устройство в работе.
Схема приёмника и передатчика весьма простаВидео: собираем беспроводное зарядное устройство
Советы, хитрости и предосторожности
Для начала рассмотрим вариант, когда вы не можете установить приёмник на устройстве, потому что гнездо для зарядки батареи повреждено или отсутствует. В этом случае достаточно сделать следующее:
- Установите приёмник сверху батареи и зафиксируйте его (например, при помощи скотча).
При помощи паяльника прикрепите к батарее два маленьких провода. Соблюдайте полярность. Подведите эти провода к приёмнику.
Соблюдаа полярность прикрепите два провода к батарееИспользуйте скотч, чтобы нейтрализовать возможность короткого замыкания.
Используйте скотч, чтобы убрать риск короткого замыканияПроверьте работу устройства. Уровень заряда при таком подключении будет отображаться всегда минимальным, но сам аккумулятор будет работать корректно.
Но при таком подключении стоит быть осторожным и не оставлять телефон без присмотра на ночь. Дело в том, что контроллер заряда на самой батарее может быть ненадёжным. Особенно это касается китайских устройств.
Ещё несколько полезных советов:
- если вы неуверены в собственных силах, можете договориться с мастером. Они охотно берут подобные заказы, особенно если предоставить им необходимый материал;
- вы можете и вовсе приобрести всё, что необходимо для беспроводного заряда телефона по интернету — достаточно будет выполнить подключение приёмника к устройству;
- есть и другие варианты изготовления передатчика. Например, можно сделать катушку из сорока витков. После двадцатого витка делается отводка и провод подключается к резистору. После чего конец катушки так же подключается к нему. Несмотря на простоту этого способа, он ничуть не хуже описанного выше;
все инструкции, так или иначе, сводятся к изготовлению двух катушек — на базе и приёмнике. Поэтому подобные устройства универсальны, и вы можете использовать со своим устройством базу беспроводной зарядки от любой модели.
Разъём для зарядки телефона часто выходит из строя при постоянном подключении зарядного устройства. Беспроводной прибор для зарядки телефона поможет вам с этой ситуацией, да и в целом сделает процесс подзарядки батареи более удобным. И вы вполне можете сделать такой прибор самостоятельно. Но для изготовления такого устройства и модификации телефона всё же нужны некоторые технические навыки, поэтому стоит быть уверенным в своих силах, перед тем как приступать к работе.
- Автор: Михаил Вавилов
- Распечатать
Всем привет! Мне нравится писать для людей, о компьютерной сфере — будь то работа в различных программах или развлечение в компьютерных играх. Стараюсь писать только о вещах, с которым знаком лично. Люблю путешествовать и считаю, что только в пути можно по-настоящему познать себя.
Оцените статью:
(23 голоса, среднее: 3.3 из 5)
Поделитесь с друзьями!
Встроить беспроводное зарядное устройство прямо в стол
С тех пор, как у меня появился телефон с беспроводной зарядкой, было трудно вернуться назад. Подключать телефон к стене кажется архаичным и отнимающим много времени, а слухи о том, что на горизонте появится iPhone без порта, ясно, что беспроводная зарядка никуда не денется. Жаль, что эти маленькие круглые подушечки такие уродливые.
Пока есть зарядные устройства, которые маскируются под обычный декор (например, лампы или рамы для картин), хотелось чего-то еще более незаметного. Так что я взял крайний стол рядом с диваном, вырезал отверстие в нижней части и приклеил беспроводное зарядное устройство. Теперь я могу взбодриться, просто положив телефон на стол.
Статистика
- Время: 3 часа
- Стоимость материала: $ 50 (не включая таблицу)
- Сложность: Easy
Материалы
- A Table
- A Wirless Harger
- A Table
- A Wirless Harger
- A Table
- A Wirerless
- A Table 9009 A Wirerless
- A Table 9009 A Wirerless
- A Table 9009 A Wirerless. Адаптер питания Quick Charge 3.0
- Удлиненный зарядный кабель
Инструменты
- Стамеска и молоток
- Пистолет для горячего клея
- Карандаш
- Рулетка
- (дополнительно) деревообрабатывающий фрезер
Перед началом работы
Предварительный просмотр того, как это будет выглядеть после завершения. Лишь бы тебя взбодрить. Whitson Gordon1. Выберите стол. Очевидно, вам понадобится поверхность для преобразования в беспроводное зарядное устройство. Я использовал этот крайний стол, который был у меня в офисе, так как он был достаточно дешевым, и мне не нужно было беспокоиться о том, чтобы испортить его, если я что-то испортил. Вы можете использовать любой стол, который у вас есть под рукой, хотя я бы не стал делать это с ценной семейной реликвией. В качестве альтернативы вы можете построить свой собственный стол или компьютерный стол и интегрировать эти шаги в процесс.
2. Выберите беспроводное зарядное устройство. Я использую недорогую зарядную панель от Anker с адаптером QC 3.0 для быстрой зарядки, а также очень длинный кабель для подключения к розетке на расстоянии нескольких футов — но любая зарядная панель должна работать, если она все еще работает. если между планшетом и телефоном есть несколько миллиметров пространства. У Aukey даже есть один с несколькими катушками, поэтому вам не нужно нажимать на определенное «сладкое место» для зарядки вашего устройства (хотя я сам не тестировал эту площадку).
3. Спланируйте размещение прокладки. Поставьте свой стол в родное место — мой стоит рядом с диваном в моем кабинете — и подумайте, куда вы хотите поставить телефон для зарядки. Для меня это был угол, ближайший к дивану, хотя вам может понадобиться немного больше, если вы хотите место для напитков или других безделушек. Выясните, где находится это место на другой стороне столешницы, и обведите контур зарядной панели — не забудьте также оставить место для разъема micro-USB зарядного кабеля.
Подсоедините шнур питания вашего зарядного устройства до начала трассировки, чтобы у вас было представление о том, как он впишется в окончательный дизайн. Whitson GordonВырежьте корпус
Я рекомендую делать это на улице или в гараже, так как вы создадите небольшой беспорядок (даже если вы не используете электроинструменты). Точные шаги для этого проекта будут немного отличаться в зависимости от конструкции вашего стола и доступных вам инструментов. Подготовьте инструменты — пора приступать к резьбе.
4. Посмотрите, из чего сделан ваш стол. Отправляйтесь на свое рабочее место и положите на него что-нибудь мягкое, чтобы стол не царапал землю. Затем переверните стол, возьмите долото и слегка вбейте его в нижнюю часть, приподняв, чтобы увидеть, что внутри. Так я обнаружил, что мой стол, как и многие недорогие столы, сделан из очень дешевого ДСП — почти как картон — который довольно легко разбирается. Некоторые столы представляют собой не что иное, как сотовый картон внутри, что сделало бы этот проект невероятно простым.
- Примечание: Если ваш стол из натурального дерева или вы предпочитаете использовать электроинструмент, а не локоть, вы можете использовать фрезер на следующем этапе, чтобы закончить работу в кратчайшие сроки. Если вы не знакомы с этим инструментом, есть множество видеороликов на YouTube, которые помогут вам начать работу.
5. Вырежьте отверстие для зарядной панели. Я не был уверен, как материал моего стола отреагирует на электроинструменты, поэтому остановился на долоте. Когда вы начнете соскабливать, убедитесь, что ваша левая рука не находится на линии огня, если ваше долото соскользнет, и начните отрывать понемногу изнутри области, которую вы проследили в 9.0010 Шаг 3 .
- Совет: Если вы раньше не использовали долото, есть масса отличных видео о правильной технике, но мне очень нравится это видео, в котором показаны все различные способы его использования для выкапывания большой ямы. в куске дерева. Тем не менее, я работал с дешевым, рассыпчатым ДСП, поэтому мне не нужен был молоток, и мне не нужно было, чтобы он выглядел очень красиво. Все равно никто не увидит изнанку моего стола.
6. Проверьте посадку и, если необходимо, продолжите вырезание. Как только вы войдете достаточно глубоко, посмотрите, входит ли ваша зарядная площадка в отверстие заподлицо — возможно, вам понадобится немного больше по бокам. Опять же, он не должен выглядеть идеально. Если ваш стол чем-то похож на мой, получить чистый край будет довольно сложно, поэтому просто сделайте его функциональным.
- Совет: Чтобы оставаться чистым, собирайте пыль и стружку пылесосом.
7. Проверьте, заряжается ли ваш телефон. Как только вы почувствуете, что пролезли на другую сторону стола, подержите зарядную панель в отверстии, подключите ее к стене и посмотрите, будет ли ваш телефон заряжаться через поверхность. Если это не так, вам нужно пойти немного глубже. Продолжайте проверять его способность заряжаться по ходу дела и будьте осторожны — если вы пробьете дыру в столе, все кончено!
8. Приклейте зарядную панель на место. Как только ваш телефон сможет надежно заряжаться через стол, нанесите немного горячего клея по краям углубления и прижмите зарядную площадку на место. Делайте это быстро, так как горячий клей схватывается за считанные секунды. Когда это будет сделано, переверните стол обратно. Он не будет выглядеть иначе, чем когда вы начинали, но теперь у него есть несколько секретных сверхспособностей.
- Примечание: Есть несколько способов прикрепить зарядную панель к нижней части стола, но я выбрал горячий клей — это легко и прочно, но при этом остается съемным, если вам нужно что-то отрегулировать.
Приведите в порядок и подключите к сети
Когда ваш стол готов, положите его обратно и подключите к сети — теперь у вас есть стол со встроенной беспроводной зарядкой.
На этом этапе я рекомендую еще несколько вещей. Во-первых, возьмите несколько стяжек или кабельных зажимов, чтобы проложить кабель для зарядки под столом и вниз по одной из ножек — чем лучше вы сможете это скрыть, тем эффектнее будет выглядеть конечный продукт. Мне удалось протянуть кабель по задней ноге и под диваном для едва заметной привязи.
Вам также понадобится что-то на поверхности стола, чтобы обозначить, где находится зарядная панель, так как ваш телефон должен находиться прямо в центре «наилучшего места», чтобы зарядиться. Здесь у вас есть несколько вариантов: вы можете отметить края того места, где должен лежать ваш телефон, или отметить центр зарядной площадки. Первый упрощает «наведение» вашего телефона, когда вы кладете его, но второй выглядит немного чище, так что я выбрал именно его. Я положил эту забавную маленькую наклейку Space Invaders на свой стол, но вы можете сделать что угодно — небольшую резьбу, каплю прозрачного лака для ногтей или маленький крест, вырезанный из изоленты.
Space Invader отмечает место. Whitson GordonЕсли вы хотите стать настоящим ботаном, вы можете даже использовать небольшой QR-код Wi-Fi, чтобы ваши друзья могли заряжать свои телефоны и подключаться к вашей сети Wi-Fi одним махом. Просто убедитесь, что вы поместили его в нужное место — я использовал рулетку на нижней стороне стола, чтобы найти центр зарядной площадки, а затем использовал эти измерения сверху, чтобы найти сладкое место для моей наклейки.
Должен признать, как бы грубо ни выглядела нижняя сторона моего стола, готовый продукт выглядит фантастически в моем офисе, и я получаю все удобства беспроводной зарядки, не теряя места на столе. Это даже работает с чехлом на моем телефоне, хотя ваш пробег может отличаться от более толстых покрытий.
Создайте свое собственное индукционное зарядное устройство
» Перейти к дополнительным функциям
Как заядлый любитель, я хотел бы иметь удобный способ подзарядки своих проектов с батарейным питанием без необходимости связывать порты USB на моем компьютере. Заимствуя концепцию беспроводных зарядных устройств на рынке, я решил создать свою собственную. Так что, если вам нравится идея беспроводной замены вашего USB-порта, откройте ящик с излишками деталей и давайте начнем процесс индукции.
Как работает индуктивная связь?
Википедия определяет Resonant Inductive Couplin g как «беспроводную передачу энергии в ближнем поле между двумя катушками, настроенными на резонанс на одной частоте».
Формула для расчета резонансной частоты:
ƒ r = 1/(2*pi*√(LC))
Вы можете использовать измеритель для определения индуктивности, но не для распределения емкости, которая накапливается между обмотки. Вы можете использовать следующую формулу для определения собственной емкости или 93/ L ) ]
Где
C = Собственная емкость в пикофарадах
R = Радиус катушки в дюймах
L = Длина катушки в дюймах Этот прототип был намотан с использованием катушки
Катушка была намотана 44 витками и имела индуктивность 152 мкГн с паразитной емкостью 1 мкФ. Используя только что приведенную формулу резонансной частоты, я обнаружил, что катушка будет резонировать на частоте 12,9 кГц. Если вы хотите использовать собственную конструкцию катушки, вам нужно будет найти для нее резонансную частоту.
Существуют онлайн-сайты, которые служат калькуляторами, которые могут значительно облегчить работу; есть один такой калькулятор, расположенный по адресу www.1728.org/resfreq.htm , который может вычислить частоту, емкость или индуктивность, если у вас есть две из трех переменных. Вы можете начать с катушек, используемых в этом проекте, прежде чем пытаться использовать катушки собственной разработки.
Система беспроводной зарядки должна содержать следующие элементы схемы:
- Генератор любого типа, способный воспроизводить резонансную частоту.
- Мощный транзистор, служащий усилителем для управления первичной катушкой.
- Набор катушек, которые служат первичным передатчиком и вторичным для приемника.
- Двухполупериодный выпрямитель для преобразования входящего переменного тока в постоянный.
- Регулятор напряжения для создания полезного напряжения для зарядки разряженных аккумуляторов.
- Схема для управления процессом зарядки литий-ионных или никель-металлогидридных аккумуляторов.
Схема, показанная в Рис. 1 , представляет собой пример системы с контрольными точками для устранения возможных проблем, а также размещение счетчика, необходимое для расчета энергоэффективности.
РИСУНОК 1. Схема индуктивного зарядного устройства
Сборка цепи
Прежде чем вы сможете полностью протестировать работу цепей передатчика и приемника, вам необходимо собрать набор катушек.
Создание катушек
Если вы собираетесь создавать свои собственные катушки, попробуйте поэкспериментировать с проводами разного диаметра, геометрией катушек и размерами катушек. Ниже приводится описание метода проектирования катушки, который является кульминацией и квинтэссенцией многих лун усилий в применении одного метода.
Конструкция катушки может быть самой сложной частью этого проекта. Предлагаемые катушки для этого проекта представляют собой плоские блинчики, напоминающие старую первичную катушку Теслы. Их практически невозможно изготовить без специальной техники. Я испробовал множество способов создания этих катушек; метод, который я здесь обсуждаю, обеспечивает наиболее последовательные результаты.
Вам понадобится два акриловых блока на катушку. Блоки должны быть такой толщины, чтобы их было трудно деформировать. Я считаю, что акрил толщиной около 1/4 дюйма довольно жесткий при нагрузке. Вы можете найти сборные блоки в большинстве хорошо укомплектованных магазинов для рукоделия; они обычно используются для изготовления штамповочных инструментов. Я нашел те, которые использовал в магазине Michaels craft Supply, но их можно заказать в разных местах в Интернете.
Единственная проблема со сборными блоками — отсутствие разнообразия размеров. Блоки, которые я использовал, имеют квадратную форму 2,5 дюйма, что прекрасно работает, учитывая размеры схем, которые я хотел бы сделать перезаряжаемыми без проводов. Для катушки передатчика и приемника вам понадобятся два набора конфигураций блоков, показанных на рис. 9.0154 Рисунок 2 .
РИСУНОК 2. Намоточные приспособления для катушек передатчика и приемника.
Вырежьте диск диаметром 1 дюйм из любого майларового материала. Толщина диска должна быть такой же толщины, как и ваша проволока. У меня был эмалированный магнитный провод 26 AWG из предыдущего проекта, но подойдет любой провод (в разумных пределах). Просверлите отверстие диаметром 3/16 дюйма в центре двух акриловых блоков и в центре майларового диска диаметром 1 дюйм. Чтобы сделать U-образные вырезы, просверлите отверстие диаметром 1/4 дюйма, охватывающее часть диска диаметром 1 дюйм, как показано на рисунке. Отрезным диском дремель или ножовкой обрежьте блок от краев до отверстия 1/4 дюйма, чтобы он соответствовал форме в Рисунок 2 .
С помощью крепежного винта убедитесь, что детали можно собрать (снова см. Рисунок 2 ). Вставьте один конец провода, как показано, оставив примерно 6 дюймов, и намотайте катушку, как показано на Рисунок 3 ; сохраняйте небольшое натяжение проволоки при намотке.
РИСУНОК 3. Намотка катушки передатчика.
Намотайте катушку, пока она не достигнет края блока. Обрежьте проволоку, оставив шесть дюймов на этом конце. Прикрепите конец провода к одному из блоков, чтобы катушка не разматывалась. Маленькой кисточкой или зубочисткой нанесите вазелин на пересечение вырезов в пластиковом блоке с катушкой, как показано на рис. 9.0154 Рисунок 4 .
РИСУНОК 4. Нанесение клея на замораживание готовой конструкции катушки.
Нанесите суперклей между краями U-образных вырезов с помощью кисточки для нанесения клея, также показанной на рис. 4 . Вазелин предотвратит прилипание клея к краям вырезов пластиковых блоков.
Когда клей высохнет, разберите приспособление, и у вас останется катушка, приклеенная к блоку. Это будет служить катушкой передатчика в зарядной базе.
Приемная катушка изготавливается почти так же, за исключением того, что вы будете использовать вырезанные акриловые блоки сверху и снизу, как показано на рис. 5 . Смажьте вазелином все четыре точки пересечения катушки с акриловым блоком и приклейте катушку так же, как катушку передатчика. После высыхания разберите приспособление, как показано на Рисунок 5 , и у вас останется только плоская блинная катушка. Оставьте диск в центре катушки.
РИСУНОК 5. Метод создания приемной катушки.
Возможно, вы захотите приклеить больше площади катушки после ее отделения, чтобы сделать ее более стабильной. Эта катушка будет установлена на плате приемника вместе с выпрямляющими частями и электроникой, регулирующей напряжение.
Когда закончите, у вас должна получиться катушка передатчика, приклеенная к верхней части одного из ваших акриловых блоков (см. , рис. 6 ). Катушку приемника не следует прикреплять ни к одному из акриловых блоков, а майларовый диск диаметром 1 дюйм должен оставаться в центре катушки для облегчения монтажа на плату приемника. Обе катушки должны измерять сопротивление примерно в один Ом.
РИСУНОК 6. Свежеобмотанные катушки передатчика и приемника.
После того, как вы закончите с катушками, мы начнем с разделения схемы ( Рисунок 1 ) на конструкцию отдельных цепей передатчика и приемника. Я рекомендую создавать обе схемы на отдельных макетных платах, прежде чем передавать ваш проект на окончательную печатную плату.
Создание схемы передатчика
Для передатчика требуется источник питания 12 В, способный выдавать один ампер. PICAXE работает от 2,4 В до 5 В, и для создания напряжения в этом диапазоне потребуется регулятор напряжения. Используйте стабилизатор на 3,3 В или 5 В, например LM29.50 или LM7805. В качестве генератора резонансной частоты используется микроконтроллер PICAXE 08M2. Выход 08M2 подается на затвор силового МОП-транзистора, который управляет катушкой непосредственно со своего стока. Снабберный конденсатор со стороны стока МОП-транзистора на землю включен для предотвращения повреждения МОП-транзистора от индуктивной отдачи во время переходов при выключении. Обратная ЭДС может быть довольно значительной (в 10 раз больше входного напряжения) даже при использовании трансформаторов с воздушным сердечником.
Лучше всего использовать конденсатор класса MKP, который часто используется при генерации сильноточных импульсов, но металлизированный пленочный конденсатор (MPF) с более высоким напряжением будет достаточным. Амперметр должен быть размещен, как показано на схеме, для измерения входного тока, потребляемого схемой, для расчета эффективности.
PICAXE необходимо запрограммировать для генерации резонансной частоты. Для этого добавьте на макетную плату два резистора, как показано на рис. 1 . Подсоедините кабель программирования к аудиоразъему и загрузите следующие строки кода, чтобы сгенерировать выходную частоту 12 кГц с коэффициентом заполнения 50 %: 8 МГц
do ‘REM начало цикла
pauseus 1200 ‘REM создает паузу длительностью 1200 мкс
pwmout c.2, 153, 308 ‘REM генерирует выходной сигнал частотой 12 кГц
pauseus 1200 ‘REM создает паузу длительностью 1200 мкс
loop ‘REM Конец цикла
Код для получения любой частоты с заданным рабочим циклом может быть сгенерирован с помощью мастера pwmout компилятора и вызывается из меню программы. В схеме прототипа я поместил светодиод «PWR ON» сбоку платформы с акриловой катушкой 1/4 дюйма. Это создает интересный эффект, когда схема включена.
Построение цепи приемника
После того, как энергия подведена к вторичной обмотке, выпрямитель преобразует входящий переменный ток в постоянный. Выходное напряжение может не соответствовать нормальному коэффициенту трансформации и быть выше входного напряжения. Это происходит из-за звона на исходящей волне, которая затухает на вторичной обмотке, вызывая рост напряжения. Это не проблема, если только оно не превышает входной предел 35 В большинства регуляторов.
Между выводами вторичной обмотки следует установить снабберный конденсатор емкостью 0,1 мкФ для блокировки индуктивной отдачи. Смело используйте в конструкции либо дискретные диоды, либо корпусный мостовой выпрямитель. Убедитесь, что реализуемые вами устройства выдерживают ток в один ампер при напряжении 50В. Выход постоянного тока регулируется до 5 В с помощью LDO-регулятора, такого как LM78L05. Очень важно использовать регулятор версии LDO для обеспечения источника постоянного тока и постоянного напряжения, как на выходе USB.
Для измерения выходной мощности приемной цепи поместите резистивное короткое замыкание на регулируемый выход 5 В, который можно включить с помощью ползункового переключателя SPST, как показано на рис. 1 . С помощью мультиметра измерьте падение напряжения на резисторе. Используя закон Ома, вы можете рассчитать выходную мощность по формуле I = E / R. Используйте значение сопротивления с основанием 10, чтобы упростить расчеты. Обязательно используйте резистор подходящей мощности для фиктивной нагрузки. Для создания значений тока, близких к одному амперу, вам понадобится резистор мощностью 5 Вт.
Тестирование схемы
При макетировании некоторых мощных транзисторов может потребоваться присоединение проводов меньшего диаметра к выводам для подключения к макетной плате. Вам также понадобится способ перехватить провод (+) от вашего источника питания, чтобы подключить амперметр.
Подключите катушки к макетной плате и прикрепите счетчики, как показано на рис. 1 . Поместите катушку приемника поверх катушки передатчика, разделив их одним из акриловых блоков, чтобы он действовал как изолятор. Подайте питание на цепь передатчика и запишите показания обоих счетчиков. Замкните SW1, чтобы закоротить фиктивную нагрузку на выходе регулятора.
Вы должны заметить увеличение значения входного тока из-за отражения короткого замыкания обратно на первичную обмотку. Возможно, вам придется охладить силовой транзистор. Если на резонансе становится чрезмерно жарко, нужно проверить свою работу. Сначала попробуйте рекомендации, приведенные в разделе «Устранение неполадок».
ХАРАКТЕРИСТИКА ВЫХОДНОЙ МОЩНОСТИ И ЭФФЕКТИВНОСТИ
FDH055N15A — N-Channel Power Trench MOSFET 150 В, 167 А, 5,9 мВт
ДИАМЕТР КАТУШКИ = 2,5 | АПЕРАТУРА = 1” | ШАГ = 0,25 дюйма
ЧАСТОТА = 12,9 кГц РАБОЧИЙ ЦИКЛ = 50 %
Входное напряжение = 12 В Выходное напряжение 5,06 В (31 В нестабилизированное) 710 мА Эффективность = 710 мА / 900 мА * 100 = 78%
Добавить приемник для подзарядки в свои проекты очень просто. Ниже приведен пример проекта с питанием от батареи, который я переоборудовал для беспроводной зарядки. Я взял существующий проект, представляющий собой игру Pong со светодиодной матрицей 8 x 8, которая питается от источника литий-полимерного аккумулятора. Игра имеет размер 3” x 2” с батарейным питанием на обратной стороне платы. Я установил катушку приемника на доске того же размера, что и игра, оставив достаточно места для электроники в приемнике.
Я хотел, чтобы плата приемника была как можно тоньше, чтобы не добавлять глубины существующему проекту. Рисунок 7 — это фотография зарядного приемника, прикрепленного к этому проекту, который я хочу заряжать без проводов.
РИСУНОК 7. Зарядка устройства на базе передатчика.
Вся плата приемника увеличивает глубину проекта всего на 1/4 дюйма. Диспетчер зарядки батареи с одной микросхемой, показанный на рис. 8 9 .0155 подключается к выходу регулятора 5В. Для этого чипа (производства Maxim Integrated) требуется всего несколько внешних компонентов, и он будет управлять зарядкой одноэлементной литиевой батареи. MAX1811 имеет светодиод, который показывает, когда зарядка завершена.
РИСУНОК 8. Диспетчер зарядки литий-ионных аккумуляторов MAX1811.
Номинальный срок службы этого устройства составляет около 400 зарядок. Я даже использую его для зарядки своих суперконденсаторов.
Устранение неполадок
Эта схема была специально разработана, чтобы быть простой, поэтому поиск и устранение неисправностей должно быть соответственно простым. Ниже приведены напряжения, которые должны присутствовать в различных контрольных точках, показанных на схеме из Рисунок 1 .
- В КОНТРОЛЬНОЙ ТОЧКЕ B должно быть 5 В (если не 5 В, проверьте напряжение питания 12 В).
- В ТОЧКЕ ПРОВЕРКИ A должно быть приблизительно 2,5 В (проверьте источник питания 08M2 или код).
- В КОНТРОЛЬНОЙ ТОЧКЕ C должно быть не менее 6 В (проверьте выпрямитель или переменный ток на катушке). Проверьте регулятор, подключив питание 12 В к входной клемме.
- В КОНТРОЛЬНОЙ ТОЧКЕ D должно быть 5 В (проверьте соединения регулятора).
- В ТЕСТОВОЙ ТОЧКЕ E должно быть 12 В переменного тока или выше (проверьте подключение катушки, если контрольные точки в листингах 1 и 2 в порядке).
- У вас должно быть значение переменного тока в ТЕСТ ТОЧКЕ F (проверьте соединение вторичной обмотки, если контрольная точка в листинге 5 в порядке).
Возможные усовершенствования
Вы захотите придумать способ определения того, что объект был помещен на зарядную базу, чтобы передатчик не работал все время. Самый изящный способ сделать это — спроектировать схему измерения тока, которая срабатывает при подаче нагрузки.
В настоящее время я пользуюсь встроенными ИК-командами 08M2 и использую ИК-схему в качестве системы обнаружения приближения.
При использовании 08M2 в приемнике может потребоваться двусторонняя связь между передатчиком и приемником. Вы также можете сделать большую площадь зарядной поверхности.
Простым способом добиться этого является параллельное подключение катушек передатчика. Если вы делаете печатные платы, вы можете создать вытравленную катушку для приемника, которую можно масштабировать в соответствии с приложением.
При использовании компонентов для поверхностного монтажа приемник может занимать площадь, близкую к размеру кредитной карты.
Заключение
Независимо от того, строите ли вы этот проект только для изучения индукции или действительно применяете его для подзарядки, он гарантированно будет сложным как для начинающих строителей, так и для опытных. NV
Список деталей
ПУНКТ | КОЛ-ВО | ОПИСАНИЕ | ИСТОЧНИК/ДЕТАЛИ № |
Все устройства для поверхностного монтажа имеют номер 805. Все номера деталей указаны с цифровым ключом, если не указано иное. | |||
Q2 | 1 | FDH055N15A N-Ch FET (любой) | ФДХ055Н15А-НД |
J1 | 1 | Аудиоразъем 1/8 дюйма (любой) | 2168131 |
Р1 | 1 | Резистор 22 кОм 1/4 Вт | КФ14ДЖТ22К0КТ-НД |
Р2 | 1 | Резистор 10 кОм 1/4 Вт | S10KQCT-ND |
Р3 | 1 | Резистор 220 Ом 1/4 Вт | КФ14ДЖТ220РКТ-НД |
Р4 | 1 | Резистор 330 Ом 1/4 Вт | А105936КТ-НД |
РДЛ | 1 | 10 Ом 5 Вт | АЛСР5ДЖ-10-НД |
С1 | 1 | Снабберный конденсатор MPF 0,1 мкФ | ЭФ2105-НД |
С3, С6 | 2 | Байпасный конденсатор 0,1 мкФ | 1493-3401-НД |
С2, 5, 7, 8 | 3 | 10 мкФ Электролитический 50 В | P997-НД |
С4 | 1 | Майларовый демпфирующий конденсатор 0,1 мкФ | 495-2435-НД |
D1 | 1 | Зеленый светодиод 3 мм | 751-1101-НД |
BR1 | 1 | Мостовой выпрямитель | ДФ005М-Э3/45ГИ-НД |
ВР1, 2 | 2 | Регулятор LM78L05 или LM2940-N | ЛМ2940Т-5. |
