Мощный шестиядерный TV-Box — комбайн H96 Max на RK3399 и 4/32Гб памяти / Лайв им. Waldemarik / iXBT Live

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о мощном шестиядерном комбайне H96 Max на SoC Rockchip RK3399 и 4/32 Гб памяти. Приставка Max означает, что перед нами самая производительная модель в максимальной комплектации. Кому интересно, как показал себя ТВ бокс работе, милости прошу под кат.

Общий вид ТВ бокса H96 Max:

  ТТХ:

— форм-фактор ТВ приставки – коробка (Box)
— Наименование модели – H96 Max
— Операционная система — Android 6.0.1
— Центральный процессор (CPU) – 6-ти ядерный Rockchip RK3399, 4хARM Cortex-A53 1.53 ГГц и 2хARM Cortex-A72 2 ГГц
— Графический процессор (GPU) — 4-х ядерный Mali-T860
— Оперативная память (ОЗУ) — 4GB DDR3
— Встроенная память (ПЗУ) — 32GB eMMC 5.0
— Аудио/видео интерфейсы:
— — — HDMI 2.0а (4K)
— — — S/PDIF
— Сетевые интерфейсы:
— — — Ethernet RJ-45 (1 Гбит/с)
— — — Wi-Fi 802.11 a/b/g/n/ac (2,4/5 ГГц)
— — — Bluetooth 4.0
— Периферия:
— — — 1 порт USB 2.0
— — — 1 порт USB 3.0
— — — TF/microSDXC (exFAT не поддерживается)
— Управление – ИК пульт ДУ
— Питание — DC адаптер 5V/2,5A
— размеры – 107мм*107мм*20мм
— вес – 130 гр

Комплектация следующая:
— ТВ бокс H96 Max
— HDMI кабель, длиной 1м
— Адаптер/БП с евровилкой и выходным разъемом DC 5V/2,5А
— Краткая инструкция на английском языке
— ИК пульт ДУ


ТВ бокс поставляется в небольшой картонной коробке темного цвета, на которой присутствует наименование модели:

Внутри все культурно уложено, по периметру коробки золотая окантовка. Поскольку коробка достаточно прочная, то за сохранность устройства можно не переживать:


Инструкция базовая, точнее даже краткое руководство по ОС Андроид:

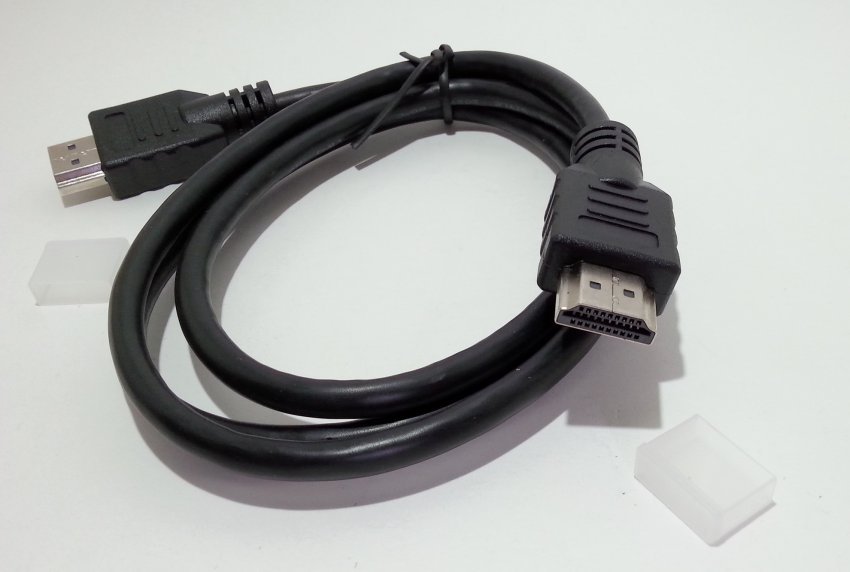

Для подключения к телевизору в комплекте идет обычный HDMI кабель, длиной около 1м:


Для дистанционного управления приставкой присутствует удобный ИК пульт (питание от 2хААА):


Пульт обучаемый, но у меня приколхозить управление телевизором через него не получилось.

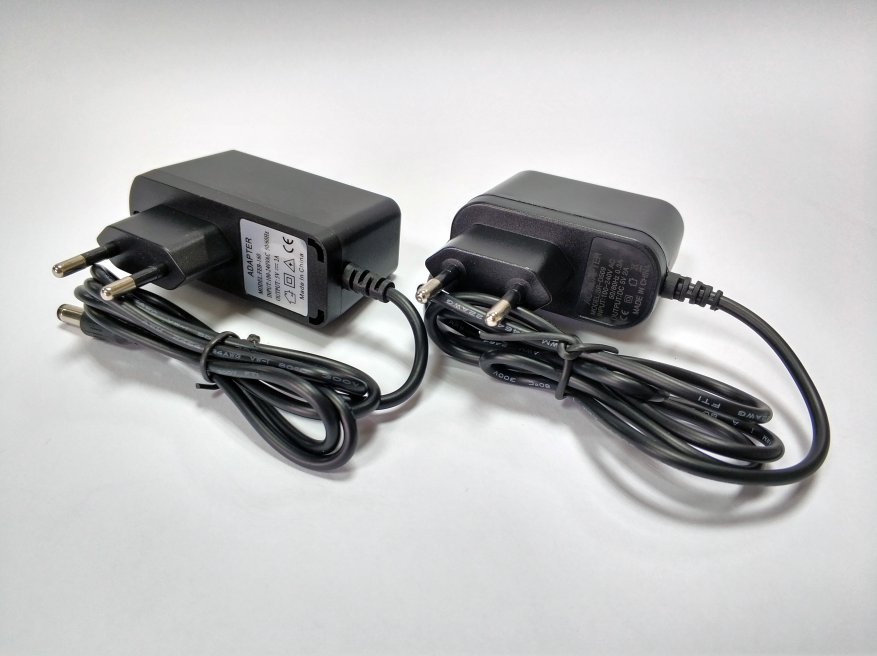

Блок питания с евровилкой и заявленными выходными параметрами 5V/2,5А:


Итого, комплектация стандартная, все необходимое для работы «из коробки» присутствует, ничего докупать не нужно.

Габариты:

Тв бокс очень компактный, размеры всего 107мм*107мм*20мм. Вот сравнение с тысячной банкнотой и коробком спичек:


Вес приставки также совсем небольшой, около 130гр:


Внешний вид:

ТВ бокс представляет из себя небольшую коробочку черного цвета с множеством портов и без каких-либо кнопок управления:


Корпус выполнен из черного матового пластика, по диагонали – глянцевая полоса с надписью Rockchip. Внешне выглядит приятно, придраться не к чему. Единственное, что мне не понравилось – отсутствие вентиляционных отверстий сверху/сбоку для более эффективного охлаждения бокса. Между тем, все вентиляционные отверстия расположены снизу, а как мы знаем из курса физики, теплый воздух движется вверх, поэтому в данной конструкции ему деваться некуда, естественная конвекция нарушена. На нижней стороне корпуса имеется наклейка с наименованием модели, типом процессора и объемом установленной памяти. В нашем случае модель H96 Max с процессором Rockchip RK3399 и 4Гб/32Гб памяти под управлением ОС Android 6.0:


Хотелось бы заметить, что существует огромное количество подверсии данной модели: H96, H96 – P, H96 Pro, H96 Pro+, H96 4K и H96 Max, отличающихся между собой как по типу установленного процессора, так и по некоторым другим параметрам.
Основные разъемы расположены с двух смежных между собой сторон (слева-направо):


— вход Ethernet/LAN 1000Mbps (Gigabit Ethernet) – проводное подключение интернета (RJ45, витая пара)
— S/PDIF выход — разъем для передачи цифрового звука
— цифровой HDMI выход – разъем для подключения к современным телевизорам или мониторам, позволяет передавать картинку высокой четкости вместе со звуком (все в одном)
— AV (Audio / Video) – композитный аналоговый выход для подключения к старым кинескопным телевизорам. На выходе три «тюльпана» — видео и стереозвук. Внутри разъема имеется скрытая кнопка сброса
— вход DC 5V – разъем питания
— разъем USB 3.0 – для подключения скоростных флешек или внешних накопителей
— разъем USB 2.0 – для подключения флешек иил внешних накопителей
— разъем USB Type C – компактный разъем для подключения скоростных флешек иил внешних накопителей через OTG переходник, либо монитор в зависимости от прошивки (через адаптер DP)
С противоположного торца расположен еще разъем для TF карт.

Более наглядные фото разъемов (по часовой стрелке):


При работе еле заметен индикатор питания синего цвета, что очень радует, ибо обычно ставят сверхъяркие светодиоды, которые в темноте несколько раздражают:

Разборка:

Разобрать ТВ бокс достаточно просто. Для этого необходимо отжать пять защелок на корпусе и снять нижнюю крышку:


Открутив три самореза, можно достать плату целиком:


К монтажу нет абсолютно никаких претензий: пайка ровная, аккуратная, флюс смыт. В отличие от других вариаций данной модели, здесь установлен полноценный радиатор с термопастой:


Аналогичные радиаторы хорошо себя зарекомендовали, отчего их зачастую ставят на чипсеты/северные мосты материнских плат.
Теперь пару слов об установленных компонентах. Для проводного соединения служит сетевой гигабитный контроллер Raltek RTL8211E (для подключения по LAN кабелю), для беспроводного — двухдиапазонный беспроводной модуль Ampak AP6255 (Wi-Fi + Bluetooth) с возможностью подключения в режиме 801.11ac:


Установленная постоянная память – eMMC 5.0 Flash Samsung KLMBG4GEAC-B001 с заявленной скоростью чтения/записи 240/60 Мб/с:


На плате не распаяны несколько портов, хотя их и так достаточно:


А вот и утопленная кнопка сброса, расположенная в гнезде AV:


Итого, сборка добротная, нареканий нет.

Программная оболочка:

ТВ бокс H96 Max запускается в течение 15-20 секунд и сопровождается простенькими заставками. Для работы ТВ бокса используется ОС Андроид 6.0.1. Несколько измененный лаунчер выглядит следующим образом:


Как можно заметить, нет привычного «железного» Тони Старка. По удобству, лаунчеры практически одинаковые: интерфейс оптимизирован для работы с пультом ДУ, также присутствует стандартная панелька для быстрого запуска приложений (можно добавлять по своему усмотрению). Из явных отличий только несколько другой набор базовых приложений, измененная навигационная панель и информационные иконки в верхнем статус-баре (панели):


Благодаря производительному процессору и 4Гб оперативной памяти никаких подтормаживаний в работе оболочки нет. Для тех, кто впервые знакомится с данной платформой, стартовая страница лаунчера — это своеобразный рабочий стол с быстрым доступом к наиболее часто используемым функциям. Если сравнивать с ОС Windows, то пиктограммы с надписями – это своеобразные ярлыки для быстрого доступа к той или иной программе.
Управление питанием доступно как с пульта ДУ, так и через программную оболочку:


Очень порадовало малое количество установленных приложений, поскольку большинство из них либо малофункциональные или неудобные, либо вовсе не нужны:


К тому же, при отсутствии ROOT прав, их невозможно удалить (вшиты в оболочку). Из предустановленных приложений присутствуют: каталогизатор и проигрыватель медиаконтента Kodi, магазин приложений PlayMarket, пара приложений для соцсетей (Faсebook, Twitter), клиент TeamViewer для удаленного управления с ПК/планшета/смартфона, приложение HappyCast для передачи изображения со смартфона/планшета на телевизор, подключенный к ТВ боксу, браузер Хром, кинотеатр Netflix, а также пара дополнительных приложений в помощь стандартным (видеоплеер, калькулятор и т.д.). В общем, как говорится, самый минимум, а если учесть, что Root-права доступны «из коробки», то ненужные приложения можно с легкостью удалить. К слову, пультом перемещаться по оболочке одно удовольствие, но в некоторых приложениях по просмотру онлайн-видео есть некоторые неудобства. Это не проблема, ведь ТВ бокс без проблем поддерживает беспроводные мыши и клавиатуры.

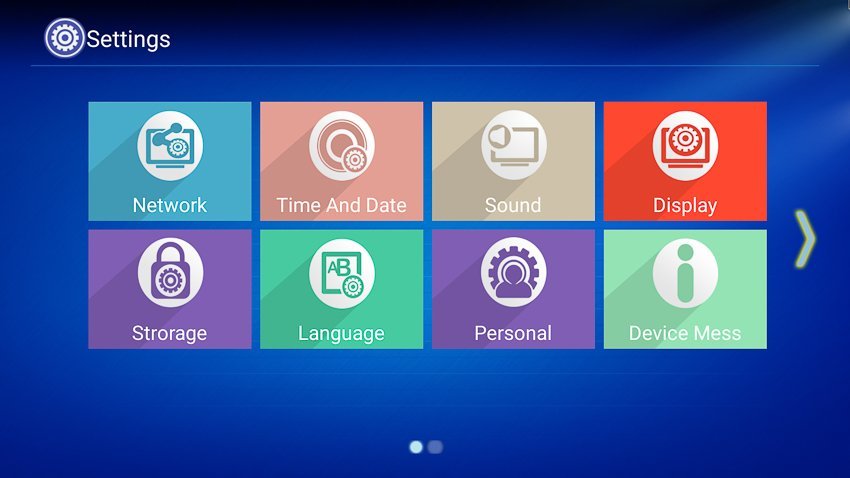

Присутствует также дополнительное приложение «Настройки» для тех, кого стандартное не устраивает:


Приложение сыроватое, перевод на русский есть, но по факту отсутствутет. Автофрейрейт заявлен, но по факту не работает:

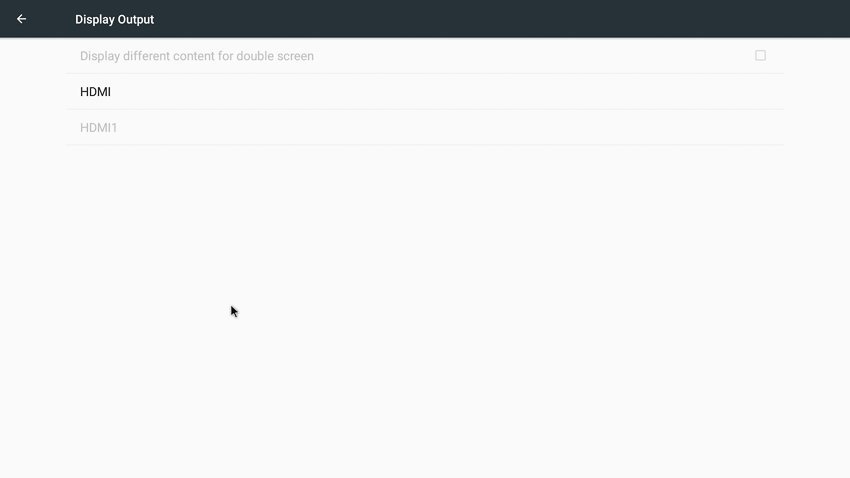

Частоту обновления экрана в зависимости от частоты видеофайла (FPS), ТВ бокс не подстраивает, хотя я до конца и не понял, как это проверить. Есть возможность подстроить границы экрана вручную, весьма полезная функция:


В некоторых моделях ТВ боксов этой возможности нет, поэтому управление мышкой в некоторых случаях бывает затруднительно. В настройках вывода звука присутствуют несколько вариантов, один из которых позволяет выводить нераспакованный звук на ТВ:


К сожалению, фильмы со звуком в формате Dolby Digital (AC3) ТВ боксом аппаратно не поддерживаются, хотя в спецификации на SoC RK3399 поддержка заявлена и в некоторых моделях работает. По большому счету, это болезнь всех устройств, связанная с лицензией на декодирование этого формата. При различных вариантах настроек — либо тишина, либо треск, поэтому для просмотра необходимо использовать сторонний плеер со своим набором декодеров, например MX Player, либо конвертация звуковой дорожки или скачивание другого файла. В кастомной прошивке вроде как заявлена поддержка AC3, нужно проверить.
Настройки сети стандартные, есть возможность включения переносной точки доступа (роутер):


Параметры системы следующие, обновлений нет и вряд ли будут (OTA не поддерживается), только кастомные прошивки:


Как я понял, последняя официальная прошивка – 163707 от 25 мая 2017г. Она уже установлена изначально, какие прошивки будут в других ТВ боксах с других магазинов – не знаю.
Основные настройки стандартны для Андроида, заострять внимание не буду:


После запуска системы, доступно в среднем около 3Гб оперативной памяти:


Многие смотрят на доступный объем памяти сродни Windows, но ведь ОС Андроид работает по другому принципу. Большинство приложений постоянно находятся в памяти для более быстрого доступа к ним, а в случае нехватки памяти для каких-либо задач, выгружаются из нее.
Карты памяти формата microSDXC не поддерживаются, в отличие от емких внешних USB 3.0 винчестеров. На скрине видно, что к ТВ боксу подключены ранее обозреваемые мной накопители — microSDXC карта Netac P500 128Гб и внешний винчестер Netac K330 2Тб (карта недоступна, винт работает):


По умолчанию установлено 32Гб встроенной памяти, пользователю доступно около 28Гб, что в принципе, достаточно, и в сторонних накопителях особо смысла нет. Карту ТВ бокс не видит, т.к. не понимает файловую систему exFAT, но если отформатировать в NTFS, то проблем не будет. Это же самое предлагает система Андроид в ТВ боксе:


Ну и маленький бонус — ROOT права доступны «из коробки»:


Аппаратная платформа:

ТВ бокс H96 Max основан на шестиядерном SoC Rockchip RK3399, включающем в себя 4 ядра ARM Cortex-A53 1.53 ГГц, два мощных ядра ARM Cortex-A72 2 ГГц и графический 4-х ядерный сопроцессор Mali-T860. Объем оперативной памяти составляет 4 Гб, а внутренней 32Гб.
Посмотреть кишочки, не вскрывая устройство, можно с помощью популярного приложения CPU-Z:


Следом идет не менее популярное приложение AIDA64:


Тестирование ТВ бокса (синтетика):

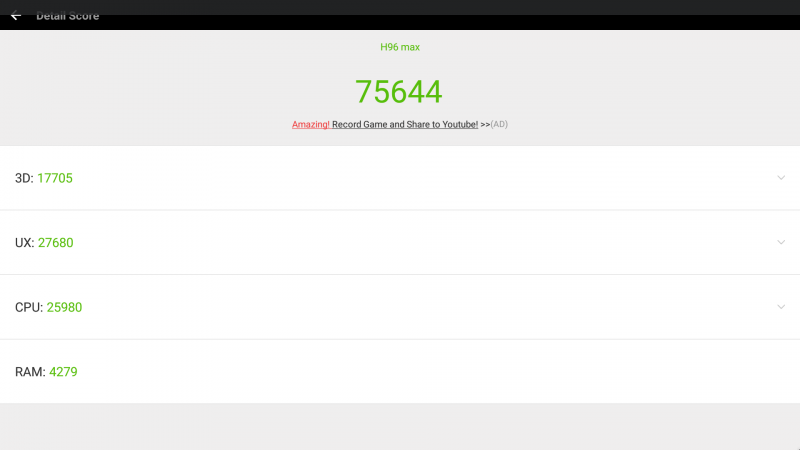

Для начала прогоним синтетический тест Antutu Benchmark 6.2.6:


Результаты на голову выше, чем в моделях с восьмиядерным процессором Amlogic S912. Если не ошибаюсь, там результат был в районе 40-42 тысяч. Все современные игрушки должен потянуть.
В Geekbench результаты также гораздо выше:


Стресс-тест StabilityTest на стабильность системы ТВ бокс H96 Max прошел успешно:


Система охлаждения справляется со своими обязанностями, сбоев при долговременной максимальной нагрузке не было, частоты практически не снижались. О температурном режиме смотрите ниже в разделе «Нагрев».
По работе беспроводных модулей нареканий, в принципе, нет. Благодаря двухдиапазонному модулю связь уверенная, но Wi-Fi модуль несколько режет скорость. На скрине замер скорости по проводному LAN соединению (слева) и по Wi-Fi (справа) через приложение SpeedTest:


Заявлено наличие Bluetooth V4.0 модуля, но я не проверял.

Тестирование ТВ бокса (мультимедиа):
Теперь, посмотрим, как ведет себя ТВ бокс при воспроизведении «тяжелых» тестовых файлов с сайта IXBT.com. Видеофайлы 1080p-25p-high5.1.mp4 и 1080p-50p-5.1.mp4 пошли без проблем:


Видеофайлы 2048×1152.mp4 и 4096×2160.mp4 на стоковом плеере не пошли, сказываются проблемы с сыроватостью RK3399 в виде проблем с аппаратным декодированием некоторых видеоформатов. Проблема некритичная, решается установкой плеера со встроенным набором декодеров, например MX Player:


Благодаря мощному процессору, даже при программном воспроизведении тяжелых файлов подтормаживаний нет, хотя тестовый ролик 4К несколько раз запинался.
К моему удивлению, «тяжелейший» видеофайл [email protected]×2160-50p.mkv пошел без проблем (плавно и без рывков), хотя общий битрейт в 10 раз выше, чем у предыдущего 4К ролика:


Может быть казывается другой контейнер видео, не в курсе. Поддержка H.265 видео присутствует на аппаратном уровне. «Супертяжелейший» 10-ти битный видеоролик Sony_4K_HDR_Camp.mp4, который тормозит на ПК, без всякой запинки идет на ТВ боксе, даже на стоковом плеере. В связи с некоторыми особенностями данного SoC, нормальный скрин экрана я сделать не смог (получалась абракадабра), поэтому просто сфотографировал:


Теперь очередь за обычными видеофайлами, которые, скорее всего, и будут использоваться в большинстве случаев. Неплохой фильмец «Безумный макс. Дорога ярости» в Full HD качестве идет без всяких запинок, правда видео 8-ми битное. К сожалению, звуковую дорожку в AC3 формате не играет:


Таже ситуация и с обычными DVD рипами с AC3 звуком. Как уже упоминал ранее, ставим MX Player или подобный плеер с набором декодеров и проблемы как не бывало:


Ролики с Ютуба идут без проблем. Все тот же 4К ролик Sony_4K_HDR_Camp играет плавно, без запинок:


С обычными Full HD роликами все также хорошо:


Онлайн ТВ также идет без проблем, есть несколько хороших приложений с большим количеством различных каналов, например Torrent Stream Controller:

Если тема будет интересной, скину свою подборку приложений с плейлистами.

В SD качестве картинка не такая четкая, зато нет сильных требований к скорости канала:


А вот под HD желательно иметь скоростной инет:


Благодаря большому объему оперативной памяти серфить одно удовольствие. В базовой комплектации идет прожорливый Хром, я обычно пользуюсь Оперой.
Ну и пара слов об играх. Андроид-игры меня мало интересуют, поэтому не в курсе, какая из них на сегодняшний день самая актуальная. Установил первую попавшуюся игру Асфальт 8:


Как по мне, бадяга еще та: сюжет сродни второй или третьей NFS, физика, графика и тюнинг из Андеграунд. Но коли народу нравится, то играть в аналогичные игры можно, все «летает».

Нагрев при работе:

Благодаря полноценному радиатору с термопастой (см. «Разборка»), охлаждение тв бокса вполне приемлемое. У некоторых моделей Pro/Pro+ вместо термопасты – термоскотч и алюминиевый обрубок в качестве радиатора, поэтому там без доработки никак. Хотелось бы видеть вентиляционные отверстия с торцов корпуса, либо декоративные накладки с отверстиями сверху. Но даже в текущем варианте, при максимальной нагрузке ТВ бокса (стресс-тестом) температура не превышала 92°С:


Соглашусь, что достаточно много, но такой режим будет встречаться достаточно редко. Я планирую несколько доработать охлаждение, что из этого получится, смотрите в следующем обзоре про допил бокса. В играх температура не превышает 75°С:


При просмотре медиаконтента также:


Из этого можно сделать вывод о том, что система охлаждения при повседневных задачах справляется хорошо, при постоянной работе на максимальной нагрузке желательно доработать. В принципе, там ничего сложного, но есть пара нюансов.

Критерии выбора Rockchip vs Amlogic:

Для тех, кто приобретает ТВ бокс для просмотра HD контента, рекомендую остановиться именно на моделях, основанных на SoC Rockchip (RK3288, RK3399, RK3368, RK3328), нежели на SoC Amlogic (S912, S905, S905X, S812), поскольку, судя по форумам, последний имеет некий постпроцессинг, несколько замыляющий картинку. К тому же, SoC Rockchip RK3399 имеет поддержку USB 3.0, что бывает важно при подключении требовательных к питанию накопителей (внешних винчестеров с медиатекой). Благодаря поддержке 802.11ac можно смотреть тяжелые рипы с расшаренных ресурсов, скорость позволяет.

Плюсы:
+ Высокая производительность
+ Компактный корпус
+ Большой объем памяти 4/32Гб
+ Минимум установленного «мусора» софта (присутствует самое необходимое)
+ Root права администратора «из коробки»
+ Поддержка накопителей большого объема (TF карты 128Гб и внешние винты 2Тб)
+ Поддержка 10-ти битного видео (H.265)
+ Гигабитный LAN порт
+ Двухдиапазонный Wi-Fi
+ Достаточное количество портов, плюс наличие USB 3.0
+ Наличие аналогового видеовыхода для подключения к старым ТВ

± Желательна небольшая доработка системы охлаждения

Минусы:
— Поддержка производителя (кастомные прошивки в помощь)
— Проблемы с воспроизведением некоторых файлов и отсутствие поддержи AC3 звука «из коробки» (лечится установкой стороннего плеера, например MX Player или BSPlayer)
— Wi-Fi модуль несколько режет скорость (не критично)
— Высокая цена

Еще раз повторюсь, я перечислил плюсы и минусы в стоковой прошивке. Если тема будет интересна, чуть позже выложу небольшое руководство по прошивке и доработке охлаждения, а также постараюсь перечислить все получившиеся изменения в лучшую/худшую сторону

Вывод: ТВ бокс однозначно достоин внимания. Соглашусь с тем, что прошивка еще сыровата и цена кусается, но благодаря новым прошивкам большинство косяков решаются. Благодаря хорошей производительности и большому количеству памяти – о следующем апгрейде можно забыть на некоторое время. Покупать или нет – решать вам, я лишь предоставил информацию о товаре как есть…
