У этого термина существуют и другие значения, см. Повторитель.Повторитель (репи́тер, от англ. repeater) — сетевое оборудование, предназначенное для увеличения расстояния сетевого соединения и его расширения за пределы одного сегмента или для организации двух ветвей, путём повторения электрического сигнала «один в один». Бывают однопортовые повторители и многопортовые. В терминах модели OSI работает на физическом уровне.
Одной из первых задач, которая стоит перед любой технологией транспортировки данных, является возможность их передачи на максимально большое расстояние. Физическая среда накладывает на этот процесс своё ограничение — рано или поздно мощность сигнала падает, и приём становится невозможным. Но ещё большее значение имеет то, что искажается «форма сигнала» — закономерность, в соответствии с которой мгновенное значение уровня сигнала изменяется во времени. Это происходит в результате того, что провода, по которым передаётся сигнал, имеют собственную ёмкость и индуктивность. Электрические и магнитные поля одного проводника наводят ЭДС в других проводниках (длинная линия).
Привычное для аналоговых систем усиление не годится для высокочастотных цифровых сигналов. Разумеется, при его использовании какой-то небольшой эффект может быть достигнут, но с увеличением расстояния искажения быстро нарушат целостность данных.
Проблема не нова, и в таких ситуациях применяют не усиление, а повторение сигнала. При этом устройство на входе должно принимать сигнал, далее распознавать его первоначальный вид, и генерировать на выходе его точную копию. Такая схема в теории может передавать данные на сколь угодно большие расстояния (если не учитывать особенности разделения физической среды в Ethernet).
Первоначально в Ethernet использовался коаксиальный кабель с топологией «шина», и нужно было соединять между собой всего несколько протяжённых сегментов. Для этого обычно использовались повторители (repeater), имевшие два порта. Несколько позже появились многопортовые устройства, называемые концентраторами (concentrator). Их физический смысл был точно такой же, но восстановленный сигнал транслировался на все активные порты, кроме того, с которого пришёл сигнал.
Хотя оба устройства выполняют похожие функции, повторитель обладает гораздо меньшим временем задержки, ввиду того что он, как правило, обладает двумя разъемами для подключения кабеля. Ему нет необходимости где-то концентрировать сигнал и распространять на остальные выходы. [1]
В русскоязычной литературе, с появлением протокола 10baseT (витой пары) во избежание терминологической путаницы многопортовые повторители для витой пары стали называться сетевыми концентраторами (хабами), а коаксиальные — повторителями (репитерами). Эти названия хорошо прижились и используются в настоящее время очень широко.[источник не указан 1522 дня]
Выбираем усилители сотовой связи для дачи с Aliexpress. ТОП-5 GSM репитеров
Деревня и дача — те места, где сигнал сотовой связи зачастую гораздо ниже порога уверенного приёма. А коли разговаривать и пользоваться мобильным интернетом хочется всем, то предлагаю подборку самых приличных по качеству и функционалу усилителей сигнала мобильной связи с алиэкспресс. Ко всем моделям есть масса положительных отзывов и, более того, одну из этих моделей я планирую покупать (обзор будет тут через месяц-другой).
Рабочие купоны и промокоды на aliexpress на март2020 смотрим тут!
Детальная информация по специфике усиления сигнала есть в массе других статей, тут я постараюсь обойтись общим материалом.
Уровни сигнала (dBm) и качество голосовой связи
| до -75 dBm | Высокий уровень сигнала хорошее качество голоса, хороший приём в здании |
| -76…-85 dBm | Средний уровень сигнала хорошее качество голоса, хороший приём на улице |
| -86…-95 dBm | Низкий уровень сигнала пограничная зона, голосовая связи не гарантированна |
| -96…-109 dBm | Очень низкий уровень сигнала скорей всего будут приходить только СМС |
| -110 dBm и меньше | Нет связи |
Из чего состоит усилитель сотовой связи, он же GSM-репитер
Собственно, тут три составляющих: внешняя антенна, сам блок репитера, и внутренняя антенна.
Блок репитера может иметь дисплей (что лучше всего), а может его не иметь.
Как правильно установить усилитель мобильной связи.
а)внешнюю антенну необходимо направить на ближайшую базовую станцию. можно нарыть информацию по картам.
В местах с плохим сигналом от базовых станций сотовых операторов, оправданно купить внешнюю направленную антенну с максимальным коэффициентом усиления. Разумеется, частотный диапазон антенны должен совпадать с репитером.
Для более точной настройки, что актуально при покупке отдельной узконаправленной антенны, стоит ориентироваться на показания уровня сигнала модемом или сотовым, который будет ловить сигнал от внутренней антенны, не стоит полагаться на данные на дисплее блока репитера.
Есть отзывы о непрактичности распространённых антенн из алюминиевых трубок, конкретно жалобы на плохую влагозащиту. Попадающая внутрь вода прямо ухудшает функционала. В общем-то, внешнюю антенну можно купить как оффлайн (где вам еще подскажут), так и онлайн
Внешнюю антенну можно сделать самому, можно купить оффлайн, можно купить и на алиэкспрессе. К примеру вот эта вот направленная GSM-антенна(напоминаю частоты должны совпадать с нужными вам. в поиске вбивайте Yagi antenna). Не забудьте проверить тип разъёма, будет глупо заказать N вместо SMA.
б) репитер, внутреннюю и внешнюю антенны необходимо развести как можно дальше. И идеале метров от 5 друг от друга, да еще и со стеной между ними. Если будете поднимать антенну сильно вверх — стоит озаботиться грозозащитой.
Сигнал от внутренней антенны не должен ловиться внешней, иначе пойдет обратная связь, антенны будут самовозбуждаться.
В силу этого варианты где внутренняя антенна подключается напрямую к репитеру оправданны лишь для последующего подключения отдельной внутренней антенны. Комплектные варианты типа указанного на фото «крысиного хвоста» будут работать ощутимо хуже антенны по ссылке.
 |
При покупке внутренней антенны для GSM репитера имеет смысл взять вот такую антенну Omni broad range потолочного крепления. Так как тут 0.3м родной кабель, то надо будет удлинять, благо в том же магазине продаются и кабели. Впрочем, их же можно купить и офлайн.
в) прежде чем купить на алиэкспресс усилитель мобильного сигнала, надо определиться с частотным диапазоном вашего оператора в этой местности. Тут все просто — скачиваете программу network cell info lite и там все отображается.
внимание!
прежде чем я начну свой рейтинг gsm-репитеров, стоит упомянуть про марку Lintratek. Это отлично зарекомендовавшие себя устройства для разных нужд и бюджетов. Для читателей не из России может быть уместно дать ссылку на их официальных магазин. Первый в списке ниже усилитель сигнала мобильной связи я дам из другого магазина, потому что там есть доставка с РФ склада. У Lintratek official store доставка этой модели только со склада в Китае, зато есть варианты разных комплектаций с разными антеннами и без них. Какие-то другие модели есть уже и на складе в РФ.
это очень крупный фирменный магазин на алиэкспресс, где можно купить не только усилителей сотовый связи, но и все остальные запчасти — антенны всех разновидностей, кабели и т.д.

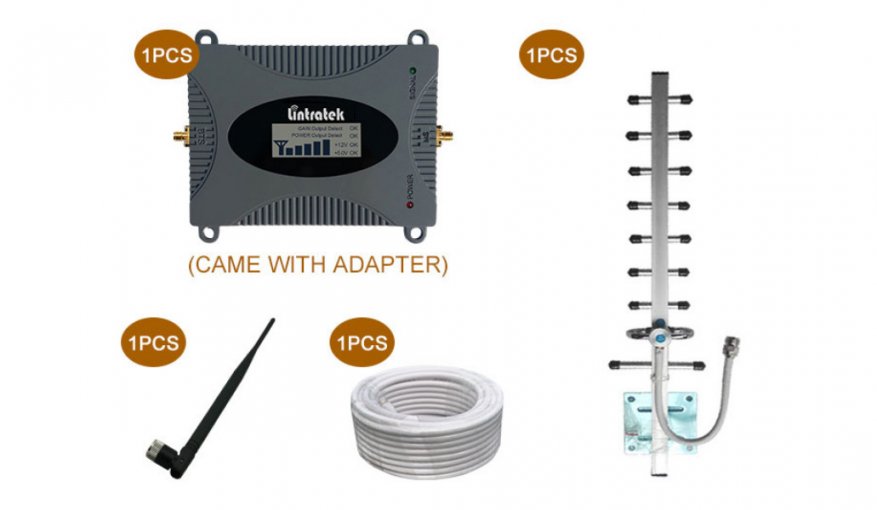

Lintratek KW17L-GD
Эта модель стоит дороже остальных, порядка 75$, зато избавляет от необходимости докупать как нормальную внутреннюю антенну, так и провода. Есть доставка с РФ склада. С максимальной вероятностью именно этот комплект я буду брать себе на дачу, так как в нём изначально нормальные антенны + есть поддержка LTE. Соответственно, скорость интернета должна тоже быть на приемлемом уровне.
Кроме самого блока GSM-репитера, в комплект входят: Внешняя направленная антенна на частоту 800-2700 МГц и усилением 10 dBi, 10 метров коаксиального 50ом кабеля к ней, внутренняя направленная антенна на частоту 800-2700 МГц, усилением 3-5 dBi и кабелем 2 метра.
LINTRATEK KW13A-GSM
Исключительно популярная модель, 2500 заказов. Отличие от модели выше — другие антенны, нет поддержи LTE. Этот усилитель сотовой связи подойдет чтобы провести в городских условиях сигнал с улицы в подвал, к примеру. Важно! Поддерживается лишь стандарт GSM 900!
Lintratek KW16L-WCDMA-S
В общем-то, все то же самое и для тех же целей, что и у модели выше, но для частот B1, то есть 2100Мгц. Основной минус — куцая внутренняя антенна. Но для каких-то подвальных помещений или усиления связии в небольших комнатах будет вполне нормально. Опять-таки — ничто не мешает докупить нормальную «круговую» антенну по ссылке в шапке обзора и заменить комплектную ей.
ATNJ AS-W3
ATNJ — это тоже бренд усилителей сотовой связи, ссылка ведет на официальный магазин. Доставка со склада в РФ.
Модель функционально схожа с первым Lintratek в списке. Тут две нормальные антенны, поддерживается широкий диапазон, включая LTE — с интернетом проблем не должно быть. Есть автоматическое регулирование уровня усиления сигнала (AGC)
В комплекте длинный кабель (15 м снаружи и 5 м внутри) что позволит закрепить антенну в любом удобном месте. Уровень усиления заявлен в 70 дБ, частотный диапазон – от 1920 до 2170 МГц. То есть GSM 900Мгц не будет!
Блок репитера 900mhz
Самый недорогой репитер для тех, кто имеет умение и\или желание доводить до ума все прилагющеся. Тут нет антен и блока питания, лишь сам блок репитера и его ценник в 28$. Оправданная покупка для человека, у которого есть все остальные запчасти или возможность их сделать.
в магазине есть и другие блоки для других частот
Вот и все, надеюсь что эта подборка усилителей сотового сигнала, поможет кому-то из прочитавших выбрать подходящий для себя усилитель сотовой связи и интернета с алиэкспресс и мучиться, бегая по огороду\даче в поисках сигнала.
Если что-то заинтересовало, то актуальные купоны и промокоды на алиэкспресс 2020г можно посмотреть тут
Ретранслятор — Википедия
Ретранслятор
В случае использования космических средств связи говорят о спутниках связи или о спутниках-ретрансляторах.
Ретрансляторы, дублирующие сигнал с существенной задержкой по времени и/или повторяющие его несколько раз, называют также «попугаями».
Активные ретрансляторы[править | править код]
Ретранслятор активный — приёмо-передающее радиотехническое устройство, располагающееся на промежуточных пунктах линий радиосвязи, усиливающее принимаемые сигналы и передающее их дальше.
В качестве промежуточного пункта может использоваться как неподвижный объект (башня радиорелейной линии, здание), так и подвижный объект (например, автомобиль, самолёт, корабль, спутник связи и т. д.), оборудованные аппаратурой ретрансляции сигнала.
Активный ретранслятор имеет антенну (или несколько антенн), радиоприёмник, радиопередатчик, источник электрического питания, средства дистанционного управления и контроля оборудования, средства автоматизации.
Современная аппаратура ретранслятора обычно выполнена на полупроводниковых приборах, однако мощные каскады передатчиков чаще конструируются с применением ламп (бегущей волны, магнетронов, клистронов и т. п.)
Широко распространенные ретрансляторы сигнала мобильной связи (такие как Aileron, D-Link, Energy, TP-Link и прочие) выполнены с использованием дуплексов, усилителей входного и выходного сигнала, приемо-передающих антенн. Системы усиления сотовой отличаются коэффициентом усиления и выходной мощностью.
В отличие от пассивных ретрансляторов, активные имеют ограничения на число линий связи и пропускную способность, определяемые его оборудованием.
Чтобы избежать взаимных помех на приёмных и передающих концах аппаратуры, применяется разделение сигналов:
- пространственное
- частотное
- временное
- кодовое
Для повышения надёжности ретранслятора в него обычно встраивается система контроля, не допускающая перегрузки передатчика выходным сигналом, и резервный комплект оборудования, включаемый автоматически или дистанционно.
В проводных системах связи аналогичные устройства (отличие только в среде распространения сигнала) обычно называются повторителями, репитерами (в цифровых системах) и линейными усилителями (в аналоговых). В смешанных и комбинированных сетях эти термины (ретранслятор, репитер, повторитель, линейный усилитель) могут применяться как обобщающие синонимы в соответствующем контексте.
Пассивные ретрансляторы[править | править код]
Ретранслятор пассивный — устройство, определённой формы механическая конструкция, электропроводящая среда или небесное тело заранее известной или специально созданной формы, способное рассеивать или направленно отражать электромагнитное излучение рабочего диапазона частот линии связи и используемое в качестве промежуточного пункта этой линии.
В отличие от активных устройств, пассивные отражатели успешно обслуживают сети связи из практически неограниченного числа линий с различными частотами радиосигналов, так как взаимные помехи на отражателе с линейными характеристиками отсутствуют.
При работе через пассивный ретранслятор необходимый уровень перепринимаемого сигнала обеспечивают:
- увеличением мощности радиопередатчика
- увеличением размеров и эффективности антенн передающей и принимающей станций
- сужением используемой полосы частот
- понижением скорости передачи информации.
На линиях радиорелейной связи в качестве таких ретрансляторов используются плоские и Уголковые отражатели, антенные системы (зеркальные антенные комплексы).
В космической связи применяются пассивные спутники связи. Таков, в частности, американский «Эхо-2», представляющий собой надувной шар диаметром 40 м из полимерной плёнки, покрытый алюминием.
Исследуется возможность применения искусственных облаков из паров металла, ионизируемых солнечным излучением или радиоизлучением с Земли.
Также неоднократно проводились эксперименты по использованию поверхности Луны.
В отношении пассивных ретрансляторов применяется также термин «зеркало», вне зависимости от их практической конструкции.
Пояс иголок[править | править код]
Пояс иголок — искусственное космическое образование, созданное на околоземной орбите из большого количества коротких кусков тонкой металлической проволоки, выброшенных из контейнера искусственного спутника Земли;
Основное применение — может служить пассивным ретранслятором с ненаправленным рассеянием. Два пояса иголок на высоте около 4000 км — в экваториальной и полярной плоскостях — обеспечивают связь между любыми наземными пунктами.
Служит такой ретранслятор несколько лет, чрезвычайно надёжен и дешёв, однако:
- обладает малой предельной скоростью передачи сообщения (из-за очень большой протяжённости в пространстве).
- опасен для других космических объектов.
- для эффективного использования требуются значительные мощности наземных передатчиков.
Классификация по взаиморасположению[править | править код]
Ретрансляторы так же, как и радиорелейные системы передачи, бывают прямыми и скрытыми. Прямые ретрансляторы работают по прямой видимости. Скрытые работают по принципу тропосферной связи.
В современных видах связи используются только ретрансляторы, работающие по прямому принципу, так как спектр частот, используемых ныне в радиорелейных линиях, на порядки выше диапазона, в котором действует тропосферная связь.
Ретрансляция в цифровых радиорелейных линиях подразумевает под собой полное восстановление цифрового сигнала с последующим усилением и дальнейшим кодированием. По этому принципу функционируют так называемые smart-ретрансляторы.[1] В этом случае возможна неограниченная длина линии передачи.
- ↑ Слюсар В.И. Современные тренды радиорелейной связи. //Технологии и средства связи. – 2014. — № 4. — С. 32 — 36. — [1].
Сертификат радиолюбителя: репитер — SECRET SQUIRREL
В наших недавних публикациях я уже несколько раз упоминал, что сертификат радиолюбителя, помимо легального права использовать оборудование и радиолюбительские частоты, обеспечивает вам доступ к определённой инфраструктуре. Наиболее распространенный её представитель — репитер, с которым подробнее будем знакомиться сегодня.
Третью категорию радиолюбителя я получил не так давно, потому заблаговременно прошу прощения за возможные неточности в тексте ниже. В этом цикле, в первую очередь, я хочу осветить некоторые базовые понятия и вопросы освоения радиосвязи, а также поделиться своим опытом получения сертификата радиолюбителя. Всегда буду рад комментариям и возможным исправлениям от более компетентных радиолюбителей.
Что такое репитер?
Для большинства новоиспеченных радиолюбителей и тех, кто только начинает постигать тонкости радиосвязи, репитер обычно кажется чем-то непонятным и едва ли не магическим. Вокруг их использования возникает множество вопросов касающихся принципов работы, типов, частот а также настройки своего оборудования на приём и передачу через репитер. Потому я решил включить и эту тему в наш цикл, посвященный получению сертификата радиолюбителя.
Итак, как и говорит само название, ретранслятор или репитер, от англ. «to repeat» — это повторитель радиосигнала. На заре радио для установления особо дальних связей часто использовались промежуточные радиоузлы, расположенные в месте пересечения зон покрытия двух удалённых станций. Удалённые станции не могли связаться между собой напрямую, но каждая из них могла установить связь с промежуточным радиоузлом. Так абонент вызывал промежуточный радиоузел, передавал своё сообщение и указывал позывной корреспондента, которому это сообщение предназначено. После этого промежуточный радиоузел вызывал корреспондента и передавал ему оставленное сообщение, выполняя роль повторителя и посредника в коммуникации. В некоторых случаях, особенно при чрезвычайных ситуациях, такой способ обмена информацией используется и сегодня, но, как вы сами понимаете, такие факторы как разница во времени и необходимость постоянного нахождения операторов на промежуточном радиоузле не очень способствуют такому общению. Именно потому люди давно уже стремились оптимизировать этот процесс, в результате чего и появились автоматизированные репитеры. Сегодня, в зависимости от расположения и типа репитера, повторённый сигнал даже может приобретать свойства существенно отличающиеся от исходного, но прежде чем вдаваться в эти детали, давайте сначала разберемся с целями их использования.
Зачем используется репитер?
На рисунке выше мы видим небольшую область местности, на которой находятся четыре пользователя портативных любительских радиостанций. Исходя из особенностей рельефа и застройки, шансы установления непосредственной связи имеются только у пары Charlie — Delta, так как они находятся на относительно небольшом удалении друг от друга, и озеро, расположенное между ними, не является существенной преградой для прохождения радиоволн. Связь в парах Alpha — Bravo и Bravo — Delta невозможна из-за наличия природных преград в виде горных хребтов, а связи в паре Alpha — Charlie мешает плотная городская застройка с обилием помех. Что до связи в парах Alpha — Delta и Bravo — Charlie, то её шансы тоже невелики из-за большего расстояния между корреспондентами, и потребует увеличения мощности передатчиков, для чего понадобятся соответствующее оборудование, радиолюбительские категории и увеличение потребления энергии. Но связь между этими пользователями всё же возможна и без увеличения мощности передатчиков, и тут то как раз в дело вступает репитер.
Репитер оптимальнее всего устанавливать на природном или искусственном возвышении, что повысит зону его покрытия и качество повторяемого сигнала без необходимости использовать передатчики высокой мощности. На местности с нашего изображения таким местом логичнее всего выбрать горный пик в центре, т.к. он обеспечивает необходимое возвышение и находится на примерно одинаковом расстоянии от всех пользователей радиостанций. Если все они настроятся на работу с репитером, то любой из них сможет отправить на него сигнал, а оставшиеся три корреспондента услышат повторённый сигнал, проходящий через репитер.
Для нашего примера в качестве передатчика в репитере может использоваться такая же портативная радиостанция, т.к. её исходящей мощности будет достаточно для покрытия расстояния до каждого из корреспондентов, а всё остальное сделают стратегически выбранное расположение и возвышение репитера над поверхностью земли. В реальности же в качестве репитеров часто используются мощные передатчики (до 100 Вт., в зависимости от нужд и особенностей местности) и качественное антенное оборудование, что позволяет повторённому сигналу приобретать новые свойства. Такой репитер на входе может принимать сигнал с вашей портативной радиостанции, а на выходе преобразовать его в сигнал мощностью до 100 Вт., что, как вы понимаете, существенно расширяет зону распространения вашего сигнала, без каких-либо усилий с вашей стороны. Именно потому я говорил, что третья категория радиолюбителя, дающая вам доступ и к использованию репитеров в том числе, способна покрыть большинство ваших нужд по организации связи на расстояниях куда больших, чем позволяет мощность вашей портативной радиостанции. Кроме мощности внутренние настройки репитера могут также влиять и на частоты, на которых будет вестись ретрансляция вашего сигнала.
Какие типы репитеров бывают?
В зависимости от того на каких частотах репитер принимает и ретранслирует радиосигналы, его можно отнести к одному из типов ниже:
- Эхо-репитер (Echo Link\Repeater) — такие репитеры, часто именуемые в простонародье «попугаями» принимают и записывают радиосигналы, а после окончания приёма сразу (реже через какое-то заданное время) передают записанный сигнал обратно в эфир. По сути они больше всего походят на радиоузлы-повторители, и часто даже передают записанные сигналы на той же частоте, что и принимают. Используются они для расширения зоны покрытия определённых станций и часто устанавливаются на её пределах. Так одна станция может передавать радиосигналы на эхо-репитер, уносящий повторённые сигналы дальше от станции-источника. Кстати, FM-радиовышки и базовые станции GSM во многом работают по схожему принципу, т.к. «попугаят» сигналы абонента от одной вышки к другой.
- Однодиапазонный репитер (Single Band Link\Repeater) — автоматизированные повторители, ретранслирующие сигналы с одной частоты на другую в рамках одного диапазона частот: VHF (136 — 174 MHz) или UHF (400 — 480 MHz). Это, пожалуй, самый распространенный вид репитеров, используемый радиолюбителями по всему миру.
- Кросс-диапазонный репитер (Cross-Band Link\Repeater) — двухдиапазонный повторитель, ретранслирующий сигналы с частот одного диапазона в частоты другого диапазона (например UHF -> VHF или VHF -> UHF). Такие репитеры могут использоваться для увеличения дальности между корреспондентами за счёт смены диапазона, т.к длинные низкочастотные волны лучше распространяются на большие расстояния. Кроме того они стали панацеей для межведомственного взаимодействия различных групп, служб и агенств. Представьте себе серьёзное происшествие, локализация последствий которого зависит от скоординированных действий полиции, спасателей и волонтерских организаций, при том, что все полицейские могут использовать VHF-рации, спасатели — UHF, а у волонтеров может оказаться целый «винегрет» из раций различных производителей под безлицензионные и любительские диапазоны. Пара кросс-диапазонных репитеров способна быстро заставить всех говорить «на одной волне» без потери времени и колоссальных затрат на переоснащение целых ведомств.
В рамках данной статьи я не буду вдаваться в существование симплексных и дуплексных репитеров, нюансов их строения, процессов, происходящих внутри повторителей, тонкостей их организации с использованием одной и нескольких антенн и т.д. Это информация уже далеко не для новичков и пригодится она преимущественно тем, кто решился «поднять» свой репитер. Нас же на данном этапе больше интересует использование уже имеющихся репитеров.
Как настроить рацию на работу через репитер?
Когда вы хотите организовать непосредственную связь с другой станцией без использования репитера вам достаточно настроить обе станции на одну частоту и попеременно проводить на ней приём и передачу радиосообщений. Ваша портативная рация не может принимать и передавать радиосигналы одновременно. Вы или слушаете, или передаёте (симплекс). Те же ограничения распространяются и на репитеры, которые тоже не могут принимать и передавать на одной частоте одновременно, иначе бы они создавали помехи сами себе. Представьте репитер как две радиостанции (одна из которых принимает, а вторая — передаёт), и соединение между ними, позволяющее активировать передачу на второй станции в тот же самый момент, когда первая начала приём. Т.к. на одной частоте принимать и передавать нельзя, появляется необходимость настраивать вторую станцию внутри репитера на другую частоту.
Как я уже упоминал выше, в радиолюбительских целях вы, скорее всего будете стыкаться с однодиапазонными репитерами, принимающими и передающими сигналы на разных частотах одного диапазона, что приводит нас к понятию сдвига (offset) или разноса частот . Сдвиг частоты — это значение в мегагерцах, указывающее разницу между частотой приёма (Rx) и частотой передачи (Tx) репитера. Если вы хотите общаться через репитер, то частота приёма и вашей станции, и станции вашего собеседника, должны быть настроены на исходящую частоту (Tx) репитера. Все слушают то, что выдаёт репитер. Передающую же частоту вашей станции, и станции вашего собеседника потребуется настроить на принимающую частоту (Rx) репитера, и он будет вторить на частоте передачи (Tx) всё, что вы ему скажете на частоте приёма (Rx). На большинстве современных раций разнос частот для работы через репитеры можно задать в рамках одного канала.
Для примера значение сдвига частот в портативной радиостанции Baofeng UV-5R устанавливается при помощи меню 26 — OFFSET, а его направление (+\-) — в меню 25 — SFT-D. C развернутым описанием меню этой станции можно познакомиться в нашем обзоре.
Я всех слышу, а они меня — нет, почему так?
Также ещё один распространенный вопрос, связанный с работой через репитер, указывает на то, что настроившись на нужные частоты приёма (Rx) и перпдачи (Tx), пользователь слышит все переговоры, проходящие через репитер, но при попытке выйти в эфир собеседники не слышат его. Зачастую такая ситуация связана с тем, что на репитере используется субтональные системы шумоподавления (CTCSS или DCS) — это специальные тоны установленной частоты, которые подмешиваются к основному сигналу. Распознав такой тон на частоте приёма (Rx), репитер «понимает», что это обращаются к нему, и открывает ретрансляцию на передающей частоте (Tx). Если такого тона не обнаружено — канал передачи внутри репитера остаётся закрытым, что позволяет не транслировать через репитер радиопомехи, пролетающие сквозь частоту приёма. Если все ваши попытки «докричаться» до собеседников через репитер оказались напрасными — проверьте настройки субтонов CTCSS или DCS в вашей радиостанции.
Для примера управление субтонами в портативной радиостанции Baofeng UV-5R для DCS осуществляется при помощи пунктов меню 10 — R-DCS (приём цифрового тона) и 12 — T-DCS (передача цифрового тона), а для CTCSS — пунктами меню 11 — R-CTCS (приём аналогового тона) и 13 — T-CTCS (передача аналогового тона). C развернутым описанием меню этой станции можно познакомиться в нашем обзоре.
Как найти репитеры вблизи меня?
Кстати, если почитав информацию выше, вы уже вдохновились на организацию своего репитера, узрев в нём панацею для решения всевозможных проблем со связью, спешу вас разочаровать. Для самостоятельного запуска, согласно Регламента аматорской радиосвязи Украины, кроме прохождения процедуры оформления сертификата радиолюбителя и наличия необходимого оборудования, вам также придётся дополнительно пройти процедуру согласования и регистрации репитера в УЦРЧ (подробнее см. форма А3-6 в дополнении 17 к Регламенту). Связано это с тем, что работа репитера подчиняется плану использования радиочастот Украины, и УЦРЧ должен убедится в том, что ваша ретрансляция с одной частоты на другую не будет создавать помех работе других служб, использующих указанные частоты, а также не будет ретранслировать переговоры вне радиолюбительских частот Украины.
К тому же, с большой долей вероятности можно сказать, что поблизости с вами уже могут находиться аматорские репитеры, которые просто необходимо найти. Как? Начинать поиски я бы советовал с рекомендованных частот для аматорских репитеров, указанных в таблицах 1, 2, 3 шестнадцатого дополнения к Реглменту аматорской радиосвязи Украины, приведенных ниже.
Все передачи на частотах репитера начинаются с указания своего позывного, и если его у вас нет, т.к. вы не прошли процедуру получения сертификата радиолюбителя — даже не пытайтесь этого делать! Без позывного вы в лучшем случае можете послушать местный радиолюбительский трафик на репитере. Хотите пользоваться репитерами — получайте позывной!
Радиоканалы ретрансляторов аматорской радиосвязи в диапазоне 145 МГц
(разнос между частотами приёма и передачи — 600 кГц)
| Номер канала (актуальная номенклатура) | Номер канала (устаревшая номенклатура) | Частота приёма (Rx, мГц) | Частота передачи (Tx, мГц) |
| RV48 | R0 | 145.000 | 145.600 |
| RV49 | R0X | 145.0125 | 145.6125 |
| RV50 | R1 | 145.025 | 145.625 |
| RV51 | R1X | 145.0375 | 145.6375 |
| RV52 | R2 | 145.050 | 145.650 |
| RV53 | R2X | 145.0625 | 145.6625 |
| RV54 | R3 | 145.075 | 145.675 |
| RV55 | R3X | 145.0875 | 145.6875 |
| RV56 | R4 | 145.100 | 145.700 |
| RV57 | R4X | 145.1125 | 145.7125 |
| RV58 | R5 | 145.125 | 145.725 |
| RV59 | R5X | 145.1375 | 145.7375 |
| RV60 | R6 | 145.150 | 145.750 |
| RV61 | R6X | 145.1625 | 145.7625 |
| RV62 | R7 | 145.175 | 145.775 |
| RV63 | R7X | 145.1875 | 145.7875 |
| RV64 | R8 | 145.200 | 145.800 |
| RV65 | R8X | 145.2125 | 145.8125 |
Радиоканалы ретрансляторов аматорской радиосвязи в диапазоне 435 МГц
(разнос между частотами приёма и передачи — 1,6 МГц)
| Номер канала (актуальная номенклатура) | Номер канала (устаревшая номенклатура) | Частота приёма (Rx, мГц) | Частота передачи (Tx, мГц) |
| RU368 | RU0 | 433.000 | 434.600 |
| RU370 | RU1 | 433.025 | 434.625 |
| RU372 | RU2 | 433.050 | 434.650 |
| RU374 | RU3 | 433.075 | 434.675 |
| RU376 | RU4 | 433.100 | 434.700 |
| RU378 | RU5 | 433.125 | 434.725 |
| RU380 | RU6 | 433.150 | 434.750 |
| RU382 | RU7 | 433.175 | 434.775 |
| RU384 | RU8 | 433.200 | 434.800 |
| RU386 | RU9 | 433.225 | 434.825 |
| RU388 | RU10 | 433.250 | 434.850 |
| RU390 | RU11 | 433.275 | 434.875 |
| RU392 | RU12 | 433.300 | 434.900 |
| RU394 | RU13 | 433.325 | 434.925 |
| RU396 | RU14 | 433.350 | 434.950 |
| RU398 | RU15 | 433.375 | 434.975 |
Радиоканалы ретрансляторов аматорской радиосвязи в диапазоне 435 МГц
(разнос между частотами приёма и передачи — 7,6 МГц)
| Номер канала (актуальная номенклатура) | Номер канала (устаревшая номенклатура) | Частота приёма (Rx, мГц) | Частота передачи (Tx, мГц) |
| RU692 | R70 | 431.050 | 438.650 |
| RU694 | R71 | 431.075 | 438.675 |
| RU696 | R72 | 431.100 | 438.700 |
| RU698 | R73 | 431.125 | 438.725 |
| RU700 | R74 | 431.150 | 438.750 |
| RU702 | R75 | 431.175 | 438.775 |
| RU704 | R76 | 431.200 | 438.800 |
| RU706 | R77 | 431.225 | 438.825 |
| RU708 | R78 | 431.250 | 438.850 |
| RU710 | R79 | 431.275 | 438.875 |
| RU712 | R80 | 431.300 | 438.900 |
| RU714 | R81 | 431.325 | 438.925 |
| RU716 | R82 | 431.350 | 438.950 |
| RU718 | R83 | 431.375 | 438.975 |
| RU720 | R84 | 431.400 | 439.000 |
| RU722 | R85 | 431.425 | 439.025 |
| RU724 | R86 | 431.450 | 439.050 |
| RU726 | R87 | 431.475 | 439.075 |
| RU728 | R88 | 431.500 | 439.100 |
| RU730 | R89 | 431.525 | 439.125 |
| RU732 | R90 | 431.550 | 439.150 |
| RU734 | R91 | 431.575 | 439.175 |
| RU736 | R92 | 431.600 | 439.200 |
| RU738 | R93 | 431.625 | 439.225 |
| RU740 | R94 | 431.650 | 439.250 |
| RU742 | R95 | 431.675 | 439.275 |
| RU744 | R96 | 431.700 | 439.300 |
| RU746 | R97 | 431.725 | 439.325 |
| RU748 | R98 | 431.750 | 439.350 |
| RU750 | R99 | 431.775 | 439.375 |
| RU752 | R100 | 431.800 | 439.400 |
Часто репитеры — это место наибольшей активности радиолюбителей (причины мы уже упоминали ранее). Но кроме сканирования частот из таблиц выше, стоит уделить внимание и таблице 4 из того же дополнения к Регламенту аматорской радиосвязи Украины, где каждой области нашей страны присвоены основные и вспомогательные каналы, приведенные в таблице ниже.
Для перевода каналов в частоты используйте таблицы выше.
Распределение основных и вспомогательных каналов диапазона 145 МГц по территории Украины
| Идентификатор | Область | Основной канал | Вспомогательные каналы |
| A | Сумская область | RV56 | RV50, RV54, RV58, RV60 |
| B | Тернопольская область | RV62 | RV48, RV54, RV60 |
| C | Черкасская область | RV60 | RV54, RV58, RV62 |
| D | Закарпатская область | RV54 | RV48, RV50, RV56, RV58, RV60, RV62 |
| E | Днепропетровская область | RV58 | RV52, RV54, RV60 |
| F | Одесская область | RV60 | RV48, RV50, RV54, RV58, RV62 |
| G | Херсонская область | RV62 | RV52, RV54, RV60 |
| H | Полтавская область | RV52 | RV48, RV50, RV52 |
| I | Донецкая область | RV54 | RV50, RV56, RV58, RV62 |
| J | Республика Крым | RV50 | RV48, RV52, RV54, RV56, RV58, RV60 |
| K | Ровенская область | RV60 | RV50, RV56, RV58 |
| L | Харьковская область | RV62 | RV50, RV54, RV60 |
| M | Луганская область | RV48 | RV50, RV52, RV56, RV58, RV60 |
| N | Винницкая область | RV48 | RV50, RV56, RV60 |
| P | Волынская область | RV48 | RV50, RV58, RV62 |
| Q | Запорожская область | RV48 | RV50, RV52, RV56, RV60 |
| R | Черниговская область | RV62 | RV48, RV54, RV58, RV60 |
| S | Ивано-Франковская область | RV54 | RV50, RV56, RV60 |
| T | Хмельницкая область | RV52 | RV50, RV56, RV62 |
| U | Киевская область | RV54 | RV50, RV52, RV56, RV58 |
| V | Кировоградская область | RV50 | RV48, RV54, RV62 |
| W | Львовская область | RV56 | RV52, RV58, RV60 |
| X | Житомирская область | RV62 | RV50, RV54, RV58 |
| Y | Черновицкая область | RV58 | RV48, RV50, RV60 |
| Z | Николаевская область | RV56 | RV48, RV52, RV54 |
Если на указанных каналах и частотах из Регламента вы не обнаружили никакой активности, можете также обратить внимание на базу любительских репитеров Украины, за поддержание которой стоит благодарить UR5NBC. В мировых масштабах можете также попытать счастья с Android приложением RFinder — мирового агрегатора информации о репитерах. Приложение не бесплатное, и у меня самого пока не возникало необходимости в его использовании, но за 30 дней предлагаемого тестового периода информацию о ближайших репитерах получить всё-же можно. Есть и любительское приложение HamReps с возможностью выбора страны и просмотра предварительно скачанных данных офлайн.
В рамках сегодняшней статьи мы выяснили что такое репитер, зачем они используются, как найти репитер поблизости и как настроить свою рацию на работу через него. Это самые базовые вопросы по работе с репитерами, но, думаю, этого будет достаточно, чтобы вы самостоятельно смогли подключиться к одному из них для прослушивания местного радиолюбительского трафика. Из своего опыта могу сказать, что работа через репитеры — это мощный инструмент в случае чрезвычайных ситуаций, т.к. при наличии даже маломощной портативной радиостанции позволяет следить за обстановкой\событиями в масштабах области, а в случае необходимости — передавать сообщения в масштабах нескольких областей. Так при прослушивании местного репитера я был свидетелем диалога оператора из своей области с корреспондентом на удалении около 600 км. При этом, по заявлениям корреспондента, его радиостанция работала с исходящей мощностью всего 1 Вт, а всё остальное обеспечивалось работой репитеров. Впечатляет, не правда ли? Вот пусть это послужит для вас лишним поводом зарегистрировать свою радиостанцию и пройти процедуру получения сертификата радиолюбителя.
